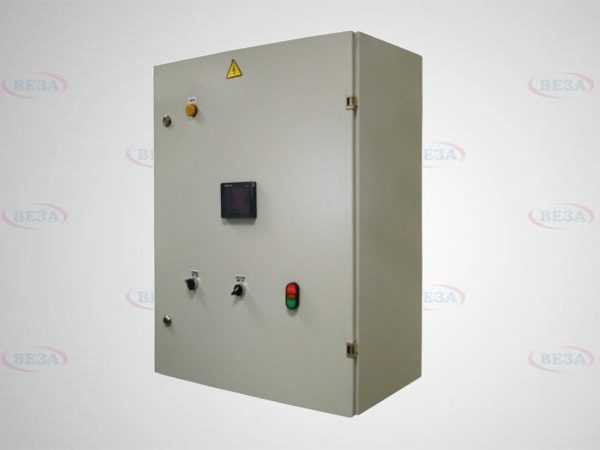

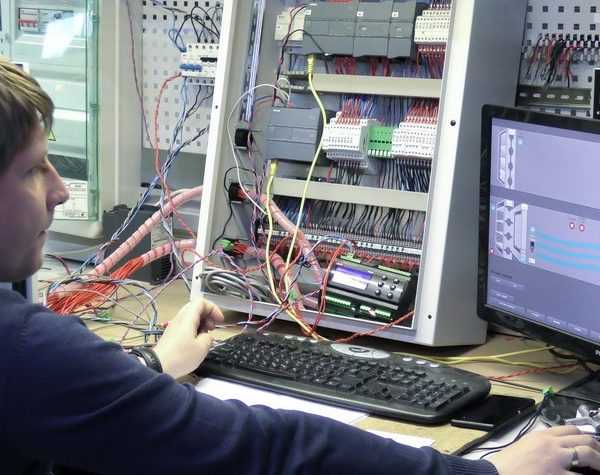

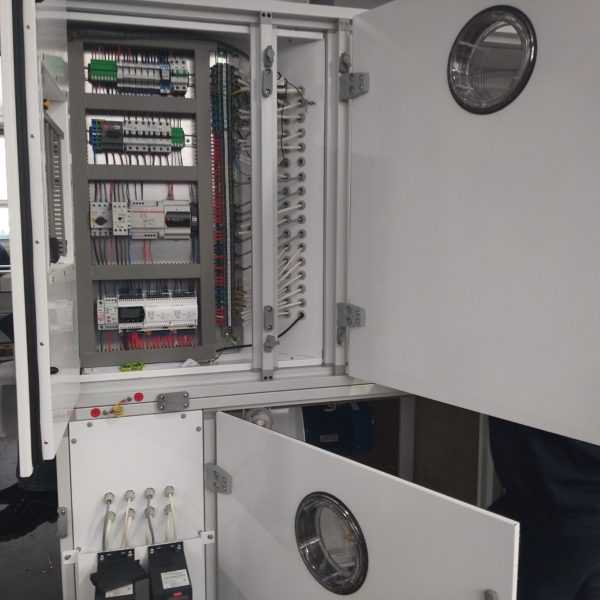

Шкаф автоматики ШСАУ ВЕЗА
Шкафы электроавтоматики
Назначение
Шкафы электроавтоматики ШСАУ предназначены для управления вентиляторами:
- дымоудаления «ШСАУ- ВДУ»
- для подпора воздуха «ШСАУ- ВПД»
- двойного действия «ШСАУ-ВДУВ»

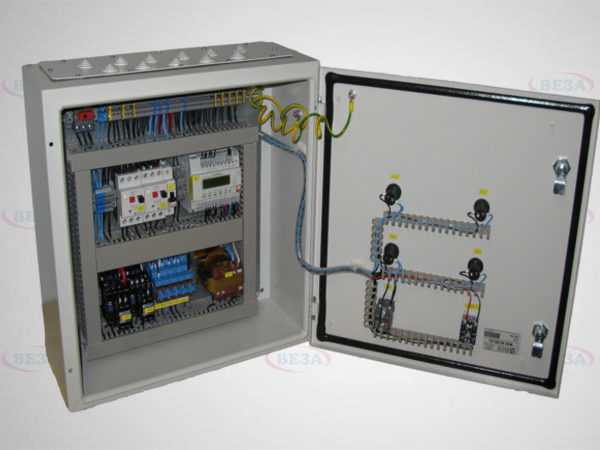

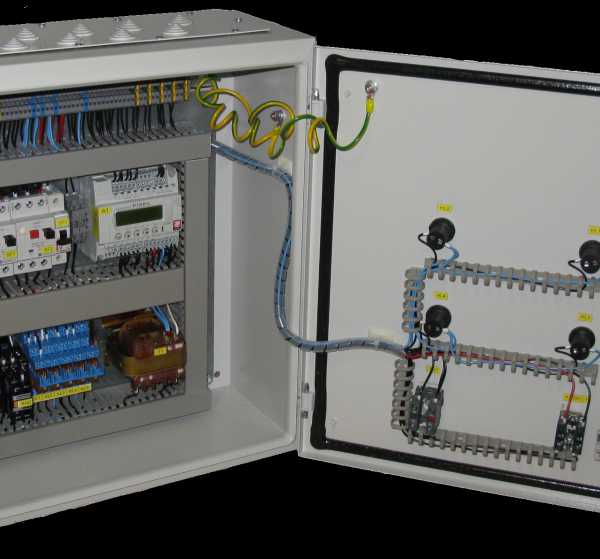

Конструкция
Питание шкафов осуществляется от сети переменного трехфазного тока частотой 50 Гц, с номинальным напряжением 380 В. Сетевой фидер, силовые выходы вентилятора и внешние связи вводятся в шкаф через гермовводы, стандартно расположенные на нижней стенке. Шкаф оснащен запираемой дверцей, на которой установлены органы управления и индикации.
Стандартно в системе предусмотрено:
- Возможность включения и отключения с лицевой панели ШСАУ любого вентилятора в местном режиме.
- В автоматическом режиме – включения и отключения вентиляторов происходит по сигналу пожарной сигнализации или от пульта дистанционного управления (ПДУ).
- Сухой контакт «АВАРИЯ» (замыкается при аварии вентилятора).
- Сухой контакт «Работа» (замыкается при работе вентилятора).
- Шкаф имеет вход пожарной сигнализации (Н.О. сухой контакт – при пожаре замыкается, напряжение питания со стороны ШСАУ ~220В).
- Защиту от коротких замыканий и перегрузок в электрических цепях (автоматы защиты без теплового расцепителя).
- Управление огнезадерживающими клапанами и клапанами дымоудаления. Индикация открытия и закрытия каждого клапана на лицевой панели ШСАУ, а так же общая кнопка опробования.

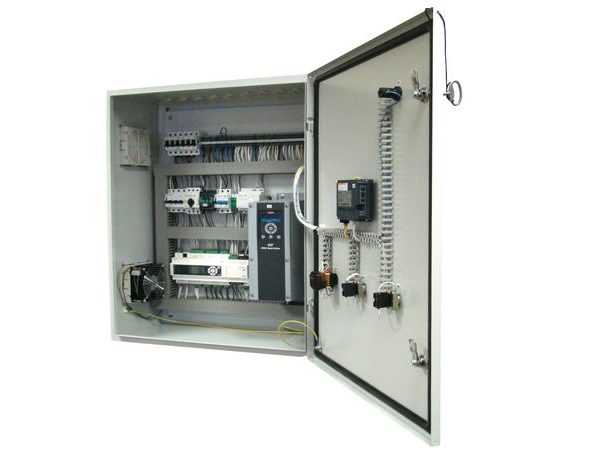

- Для типа управления двигателем «частотный преобразователь», непосредственно сам частотный преобразователь в шкаф не устанавливается и приобретается отдельно по счету. Их установка производится в непосредственной близости от вентилятора. Длина кабеля от преобразователя частоты до вентилятора не более 75 м (40 м для экранированного кабеля). Технические характеристики преобразователей частоты должны соответствовать типу и марке двигателя вентилятора!
Эксплуатация
Шкафы электроавтоматики могут эксплуатироваться в условиях умеренного и холодного (УХЛ) климата 3-й и 4-й категории размещения по ГОСТ 15150.
Условия эксплуатации:
- температура окружающей среды
- от минус 5 до +35°С для 4-й категории размещения;
- от минус 60 до +40°С для 3-й категории размещения.
