Как устранить ошибку f59 газового котла Viessmann (Висман)
Преимущество современного отопительного оборудования – в функции самодиагностики. Правильная трактовка кода возникшей неисправности дает понимание причины возникшей проблемы. Разберемся, что делать пользователю для устранения ошибки f59 газового котла Viessmann.
Расшифровка кода
Неполадка характерна для всех моделей. Ошибка f59 указывает на отсутствие сигнала с температурного датчика ГВС. Коды неисправностей нередко инициируются нестабильностью напряжения – нужно перезапустить котел Vissmann сетевым выключателем на передней панели. При отрицательном результате следует искать причину появления ошибки.
Как перезагрузить газовый котел Vitodens 100 W
Порядок действий
Проверка сигнальных линий
Ошибка f59 вызывается обрывом, коротким замыканием, ненадежным контактом. Дефект определяется визуально после снятия кожуха котла Vissmann.

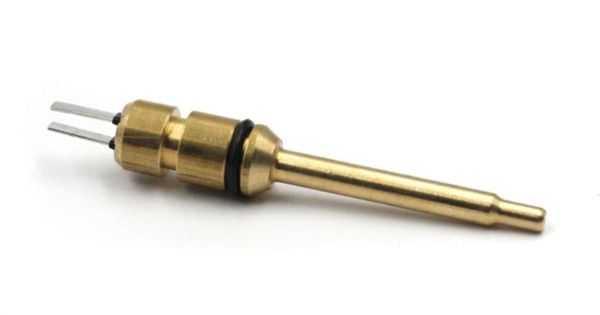

Проверка датчиков viessmann vitopend 1Проверка датчика температуры
Представляет собой термосопротивление: полупроводниковый прибор в неразборном корпусе. Единственный способ убедиться в работоспособности – измерить R (КОм), учитывая, что по мере повышения температуры воды сопротивление уменьшается.
Датчика температуры Viessmann Vitoden 100На заметку! Датчик ГВС установлен в погруженном состоянии. Перед демонтажом принять меры по предотвращению термического ожога (в зависимости от модели котла Vissmann слить горячую воду, перекрыть вентиль).
Методика тестирования датчика
- Измерить сопротивление «холодного» прибора. Мультиметр должен показать 20 КОм.
- Опустить в горячую воду и выдержать несколько минут. При повторном замере у исправного датчика сопротивление понизится до 5 КОм.
Возможны небольшие отклонения показаний от обозначенных величин, связанные с погрешностью мультиметра. Но если они значительные, датчик считается неисправным и подлежит замене.
Если принятыми мерами устранить ошибку f59 не получается, причина в электронной плате котла. Нужно обращаться в сервисный центр: самостоятельно пытаться ремонтировать не стоит. Без соответствующих схем, методических указаний, практического опыта положительного результата не добиться – в итоге обойдется дороже.
Полезный совет
ИБП – гарантия, что количество вероятных ошибок котла Vissmann сведется к минимуму. Стабилизаторы, усиленно рекламируемые менеджерами в салонах отопительной техники, полностью проблему с эн/снабжением объекта не решают. Они лишь выравнивают напряжение, не более. При обрыве ЛЭП котел остановится, и если возникнет проблема с запуском резервного генератора, дом остынет, отопительный контур разморозится. В составе ИБП схема стабилизации, зарядное устройство, группа аккумуляторов. Блок на несколько часов обеспечит автономное функционирование котла Vissmann, до устранения аварии на линии.
Поделись
fixbroken.ru
При включении горячей воды котел Viessmann Vitodens выдает ошибку f2
Фирма и модель оборудования:
Viessmann Vitodens 100- wb1c 35 кВт
Владислав:
Здравствуйте, помогите пожалуйста. Я живу в Приднестровье, город Тирасполь. У нас сервиса нет. На котле, если отключить отопление, то горячая вода подается и редко (может 1 раз в 2-3 недели) могла выскочить ошибка f2. При включенном отоплении включаешь горячую воду и где-то через минуту использования выдает ошибку. Мастер приходил, почистил нижний теплообменник, а верхний просто пылесосом без химии. Можно ли вообще снять круглый теплообменник и прочистить внутри? Или может в чем-то другом проблема?
Ответ:
Для начала стоит все-таки проверить теплообменник и промыть его скорее всего уже пора…
Вообще, обычно шибка F2, возникает, когда:
- Неисправный конструктивный узел — горелка.
- Контролирующий элемент — ограничитель температуры.
Что делать:
- Проверить уровень наполнения отопительной установки (давление).
- Проверить насос, и при необходимости удалить воздух.
- Проверить ограничитель температуры и соединительные кабели.
Теплообменник промыть, не снимая слишком сложно в домашних условиях. Проще снять и промыть.
Для этого:
- Закрыть водогрейный котел со стороны отопительного контура и контура ГВС и опорожнить его.
- Освободить боковые фиксаторы и откинуть контроллер вперед.
- Отсоединить кабели от датчика комфортного режима A.
- Снять зажимную скобу и извлечь сифон B.
- Снять теплоизоляцию C.
- Открутить винты D и вынуть пластинчатый теплообменник E по направлению вперед. Указание: При демонтаже из снятого пластинчатого теплообменника может вылиться небольшое количество воды.
- Проверить соединения контура ГВС на наличие накипи, при необходимости очистить теплообменник или заменить его.
- Проверить соединения отопительного контура на наличие загрязнений, при необходимости очистить теплообменник или заменить его.
- Сборка осуществляется в обратной последовательности с использованием новых уплотнений.
Это не сложно.
Если останутся вопросы — пишите.
boilervdom.ru
| Код неисправности | Расшифровка кода | Устранение неисправности |
| АО | Горелка блокирована Давление газа слишком низкое | Проверить давление газа и реле контроля давления газа |
| E0 | Горелка блокирована Сработало устройство контроля опрокидывания тяги | Проверить газоход. |
| F2 | Неисправность горелки Сработал ограничитель температуры | Проверить уровень наполнения отопительной установки. Проверить циркуляционный насос. Удалить воздух из установки. Проверить ограничитель температуры и соединительные кабели. Для деблокирования повернуть ручку регулятора “tr” почти до отказа вправо и затем обратно (сброс). |
| F3 | Неисправность горелки Сигнал пламени имеется уже при пуске горелки | Проверить ионизационный электрод и соединительные кабели. Выключить и снова включить сетевой выключатель 8 (или выполнить сброс, см. F2). |
| F4 | Неисправность горелки Отсутствует сигнал наличия пламени | Нет газа. (закрыт кран) Проверить электроды розжига / ионизационный электрод и соединительные кабели, проверить давление газа, проверить газовую регулирующую арматуру, розжиг, трансформатор зажигания.Выключить и снова включить сетевой выключатель 8 (или выполнить сброс, см. F2). |
| F5 | Газовый топочный автомат в состоянии неисправности. Реле давления воздуха не разомкнуто при пуске горелки или не замыкается при достижении стартовой нагрузки | Проверить систему “Воздух/продукты сгорания”, шланги реле давления воздуха, реле давления воздуха и соединительные кабели выключить и снова включить сетевой выключатель 8 (или произвести сброс) |
| F6 | Сработало устройство контроля опрокидывания тяги | Проверить датчик опрокидывания тяги. Выключить и снова включить сетевой выключатель 8 (или выполнить сброс, см. F2). |
| F30 | Горелка блокирована Короткое замыкание датчика температуры котла | Проверить датчик температуры котловой воды |
| F38 | Горелка блокирована Обрыв датчика температуры котла | Проверить датчик температуры котловой воды |
| F50 | Нет приготовления горячей воды Короткое замыкание датчика температуры емкостного водонагревателя (газовый одноконтурный котел) | Проверить датчик |
| F51 | Нет приготовления горячей воды Короткое замыкание датчика температуры горячей воды на выходе, (газовый комбинированный Водогрейный котел) | Проверить датчик |
| F58 | Нет приготовления горячей воды Обрыв датчика температуры емкостного водонагревателя (газовый одноконтурный котел) | Проверить датчик |
| F59 | Нет приготовления горячей воды Обрыв датчика температуры горячей воды на выходе (газовый комбинированный водогрейный котел) | Проверить датчик |
| b0 | Горелка блокирована Короткое замыкание датчика контроля опрокидывания тяги | Проверить датчик |
| b8 | Горелка блокирована Обрыв датчика контроля опрокидывания тяги | Проверить датчик |
Viessmann с автоматикой KO2B. | ||
| 0F | Режим регулирования | Обслуживание “0F” отображается только в истории ошибок. |
| Работа по наружной температуре 0оС | Короткое замыкание датчика наружной температуры | |
| 18 | Работа по наружной температуре 00С | Обрыв датчика наружной температуры |
| 30 | С емкостным водонагревателем: насос загрузки емкостного водонагревателя включен, температура водогрейного котла поддерживается на заданном значении температуры емкостного водонагревателя. Без емкостного водонагревателя: водогрейный котел управляется терморегулятором. | Короткое замыкание датчика температуры котла |
| 38 | С емкостным водонагревателем: насос загрузки емкостного водонагревателя включен, температура водогрейного котла поддерживается на заданном значении температуры емкостного водонагревателя. Без емкостного водонагревателя: водогрейный котел управляется терморегулятором. | Обрыв датчика температуры котла |
| 40 | Смеситель закрывается. | Короткое замыкание датчика температуры подачи, отопительный контур 2 (со смесителем) |
| 44 | Смеситель закрывается. | Короткое замыкание датчика температуры подачи, отопительный контур 3 (со смесителем) |
| 48 | Смеситель закрывается. | Обрыв датчика температуры подачи, отопительный контур 2 (со смесителем) |
| 4С | Смеситель закрывается. | Обрыв датчика температуры подачи, отопительный контур 3 (со смесителем) |
| 50 | Насос загрузки емкостного водонагревателя включен: заданная температура емкостного водонагревателя = заданной температуре котла, приоритетное включение отменено. | Короткое замыкание датчика температуры емкостного водонагревателя |
| 52 | Короткое замыкание датчика температуры буферной емкости | |
| 58 | Насос загрузки емкостного водонагревателя включен: заданная температура емкостного водонагревателя = заданной температуре котла, приоритетное включение отменено. | Обрыв датчика температуры емкостного водонагревателя |
| 5А | Нет нагрева буферной емкости отопительного контура. | Обрыв датчика температуры буферной емкости |
| 90 | Режим регулирования | Короткое замыкание датчика температуры 0, подключение к модулю управления гелиоустановкой. |
| 91 | Режим регулирования | Короткое замыкание датчика температуры, подключение к модулю управления гелиоустановкой. |
| 92 | Отсутствует приготовление горячей воды гелиоустановкой | Короткое замыкание датчика температуры коллектора, подключение датчика температуры 6 к модулю управления гелиоустановкой или датчика S1 к Vitosolic. |
| 93 | Режим регулирования | Короткое замыкание датчика температуры, подключение к S3 на Vitosolic. |
| 94 | Отсутствует приготовление горячей воды гелиоустановкой. | Короткое замыкание датчика температуры емкостного водонагревателя, подключение к S2 на Vitosolic. |
| 98 | Режим регулирования | Обрыв датчика температуры, подключение к модулю управления гелиоустановкой. |
| 99 | Режим регулирования | Обрыв датчика температуры, подключение к модулю управления гелиоустановкой. |
| 9А | Отсутствует приготовление горячей воды гелиоустановкой. | Обрыв датчика температуры коллектора, подключение датчика температуры 6 к модулю управления гелиоустановкой или датчика S1 к Vitosolic. |
| 9Ь | Режим регулирования | Обрыв датчика температуры, подключение к S3 на Vitosolic. |
| 9С | Отсутствует приготовление горячей воды гелиоустановкой. | Обрыв датчика температуры емкостного водонагревателя, подключение к S2 на Vitosolic. |
| 9Е | Режим регулирования | Слишком низкий объемный расход или его отсутствие в контуре гелиоустановки, или сработало термореле. |
| 9F | Режим регулирования | Неисправность модуля управления гелиоустановкой или Vitosolic Отображается при возникновении на этих устройствах ошибки, для которой в Vitotronic не существует кода неисправности. |
| Ь0 | Режим регулирования | Короткое замыкание датчика температуры уходящих газов |
| Ь1 | Режим регулирования | Неисправность связи панели управления |
| Ь5 | Режим регулирования | Внутренняя ошибка |
| Ь7 | Водогрейный котел управляется терморегулятором. | Ошибка кодирующего штекера котла |
| Ь8 | Режим регулирования | Обрыв датчика температуры уходящих газов |
| Ь9 | Режим регулирования | Внутренняя ошибка |
| ЬА | Смеситель отопительного контура 2 продолжает регулирование. | Ошибка связи комплекта привода смесителя для отопительного контура со смесителем |
| bb | Смеситель отопительного контура 3 продолжает регулирование. | Ошибка связи комплекта привода смесителя для отопительного контура со смесителем |
| bС | Режим регулирования без устройства дистанционного управления | Ошибка связи устройства дистанционного управления Vitotrol отопительного контура 1 (без смесителя) |
| bd | Режим регулирования без устройства дистанционного управления | Ошибка связи устройства дистанционного управления Vitotrol отопительного контура 2 (со смесителем) |
| ЬЕ | Режим регулирования без устройства дистанционного управления | Ошибка связи устройства дистанционного управления Vitotrol отопительного контура 3 (со смесителем |
| bF | Режим регулирования Отсутствует связь через LON. | Неправильный телекоммуникационный модуль LON |
| С1 | Режим регулирования | Ошибка связи модуля расширения ЕА1 |
| С2 | Режим регулирования | Обрыв шины КМ-BUS к модулю управления гелиоустановкой или Vitosolic. |
| Cd | Режим регулирования | Ошибка связи Vitocom 100 |
| CF | Режим регулирования Отсутствует связь через LON. | Ошибка связи телекоммуникационного модуля LON контроллера |
| d1 | Водогрейный котел остывает. | Неисправность горелки |
| d6 | Режим регулирования | Вход ОЕ1 на модуле расширения ЕА1 сообщает об ошибке. |
| d7 | Режим регулирования | Вход DE2 на модуле расширения ЕА1 сообщает об ошибке. |
| d8 | Режим регулирования | Вход DE3 на модуле расширения ЕА1 сообщает об ошибке. |
| dA | Режим регулирования без влияния помещения | Короткое замыкание датчика температуры помещения, отопительный контур 1 (без смесителя) |
| db | Режим регулирования без влияния помещения | Короткое замыкание датчика температуры помещения отопительного контура 2 (со смесителем) |
| dC | Режим регулирования без влияния помещения | Короткое замыкание датчика температуры помещения отопительного контура 3 (со смесителем) |
| dd | Режим регулирования без влияния помещения | Обрыв датчика температуры помещения отопительного контура 1 (без смесителя) |
| dE | Режим регулирования без влияния помещения | Обрыв датчика температуры помещения отопительного контура 2 (со смесителем) |
| dF | Режим регулирования без влияния помещения | Обрыв датчика температуры помещения отопительного контура 3 (со смесителем) |
| E0 | Режим регулирования | Ошибка внешнего абонента LON |
