Насос повышающий давление: повысительный, Grundfos, Wilo

Насос повышающий давления воды

Без воды не может прожить не один человек. Любой процесс в нашей жизненной рутине нуждается в источнике питания в виде воды. Аналогично, практически любое производство требует водные ресурсы. Часто, напор в водопроводе оставляет желать лучшего.

Причин этого может быть множество, от банального засорения водопровода, до не качественной инженерной или монтажной роботы организации установщика.

Лучшим выходом из такой ситуации для вас, станет установка насоса для повышения давления воды. Такой насос, повышающий давления компенсирует вам все недостатки и прощеты вашего водопровода.

Для того чтобы понять нужно ли вам такое устройство вы должны посмотреть на напор воды в вашей системе водоснабжения, если он оставляет желать лучшего, отбросьте все сомнения и сделайте выбор в пользу насоса для улучшения давления воды.

Так же можете, не думать устанавливать ли такой насос, в случаи, если нарушен циркуляционный процесс в вашей бытовой технике, которая напрямую связана с водяной системой. Будь то стиральная машина (автоматического типа), бойлер, газовая колонка для горячей воды, посудомоечная машина и т.д.

Устройство и принцип работы.

data-ad-client=”ca-pub-9337857885889635″

Безусловно, вы можете выбрать циркуляционный насос на ваш вкус, среди множества производителей и моделей. Но среди большого ассортимента таких устройств, их конструкция и способ действия очень похожи.

Первое что нужно отметить, большинство насосов для повышения давления горячей воды работают от электрической сети и рассчитаны на роботу под температурой не выше 60-70 градусов. Хороший повысительный насос должен иметь крепкий кабель, а так же защитное приспособления для предохранения поломки или выдергивания кабеля.

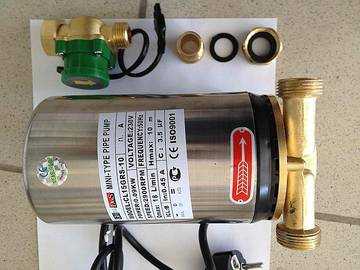

Повысительный насос

Любой насос для повышения давления воды оснащен электродвигателем, который приводит в действие насосную часть агрегата. Основным движущим элементом насоса является простой или водяной ротор (как у насосов Grundfos, Wilo, Upa). Модели среднего и высшего класса оснащены переключателем для разных положений работы.

В первом режиме вы можете остановить насос, следующий включает автоматическую подачу воды (насос работает только при утоке нужного напора, для этого на входе установлен датчик воды) и последний режим принудительно включает в работу повысительный насос.

Механизм насоса и плата управления спрятаны под защитный короб. Там же обычно находится пусковой конденсатор. Хорошее насосное устройство должно соединяться нержавеющими винтами, для избегания коррозии.

Также важно чтобы в комплект насоса входили резиновые прокладки, для дополнительной защиты электрочастей от попадания влаги. Следить нужно и за правильной заводской штамповкой клем внутри насоса, маркировкой серийного номера и датой изготовления прибора.
к меню ↑

Виды их отличия, советы по выбору

На сегодняшний день, существует множество устройств для повышения давления воды. Первое что нужно отметить, вы можете выбрать насос для холодной и горячей воды.

Насос повышающий давления воды (комплектация)

Очень важно так же, выбрать качественного и надежного производителя, а так же подобрать модель именно для вашего водопровода. Анализируя сегодняшний рынок устройств одними из лучших производителей являются: Grundfos, Wilo, Upa.

Все данный изготовители характеризуются лучшим соотношением цена/качество, широким ассортиментом, и высоким уровнем сервиса.

1. Насосы Grundfos имеют очень высокую популярность, благодаря широкой распространенности бренда по территории СНГ. В качестве продукции grundfos можете не сомневаться. Конечно, лучше всего доверить установку насосов grundfos мастеру, но все таки, если вы имеете квалификацию в монтаже насосных устройств grundfos, вам на помощь всегда придут множество текстовых и видеоматериалов в интернете, которые помогут вам избежать и устранить все нюансы.
2. Насосы Wilo тоже находятся в топе рейтинга по производителям насосов для повышения давления горячей воды. Широчайший ассортимент насосов вило, позволит вам выбрать нужную модель, нужных габаритов и характеристик. Компания Wilo дает гарантию, и с легкостью поможет вам установить насосы для повышения давления воды в ваше помещения. Во избежание, неполадок при собственноручном монтаже, нужно следить за инструкцией от производителя Wilo.
3. Насосы Upa так же один из лидеров по производству насосов для воды. Цена насосов для повышения воды upa не ударит по вашему карману и отлично улучшит скорость водного потока. Так же производитель upa имеет большой опыт в изготовлении насосов.

Для того чтобы не попасть в впросак при выборе устройства для улучшения давления воды помните следующие: выбирать необходимо среди лучших компаний которые отлично зарекомендовали себя на рынке а именно: Grundfos, Wilo, Upa, плюсы которых указаны выше.

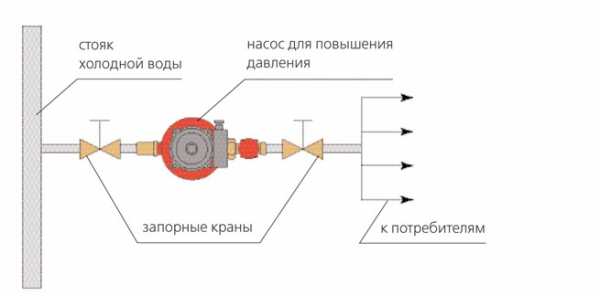

Устройство насоса повышающего давления воды

Также, нужно уметь отличать оригинальное изделия от поделок. В случаи покупки копии, вы можете существенно изменить качество работы изделия, а то и ухудшить положение.

Для того чтобы правильно найти оригинальное изделие, нужно следить за заводской маркировкой, а так же за наличием серийного номера у насоса и даты производства. К примеру, у насосов вило эти данные находятся под защитной крышкой возле платы управления, а у насосов Grundfos и Upa возле пускового конденсатора.
к меню ↑

Как правильно установить.

data-ad-layout=”in-article”
data-ad-format=”fluid”
data-ad-client=”ca-pub-9337857885889635″
data-ad-slot=”9725334793″>

Установка насосов для повышения давления воды либо насосной станции не займет много времени и не вызовет проблем у профессионала. Если же вы не являетесь таковым, советуем вам обратиться за помощью, а если все-таки решили монтировать насос самостоятельно соблюдать правила безопасности и очередность этапов установки.

Обязательно изучите систему водопровода, после этого найдите место, куда необходимо установить насос. Очевидно, что первым делом нужно перекрыть поток воды.

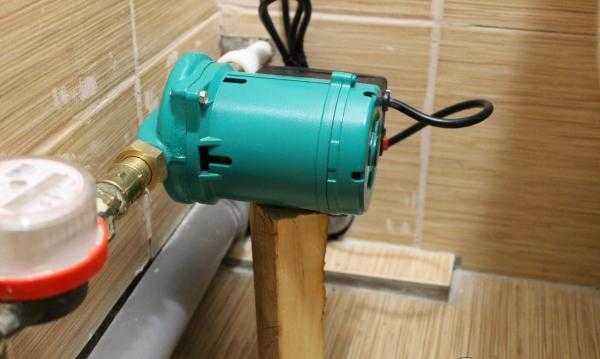

Насос повышающий давления воды

Следующим этапом, проверьте целостность кабеля насоса (у насосов компании wilo установлен предохранитель выдергивания кабеля, таким же приспособлением может похвастаться и насосы upa). Так же необходимо проверить целостность клем, предварительно открыв верхнюю защитную крышку насоса для повышения давления воды.

К примеру, у насосов вило она находиться над насосным отсеком. После непосредственно установки, необходимо проверить качество работы насоса. Для большинства насосов компании Wilo нужна определенной скорость воды, для полноценной функциональности. Обычно это +/- 6 литров в секунду.

Если все таки монтаж насоса для повышения давления воды не дал ожидаемых результатов, не спешите отчаиваться, возможно вы что то установили не совсем правильно и для того чтобы обнаружить проблему, вам с радостью помогут работники компании представителя производителя.
к меню ↑

Как установить насос для повышения давления воды — видео

seositi.ru

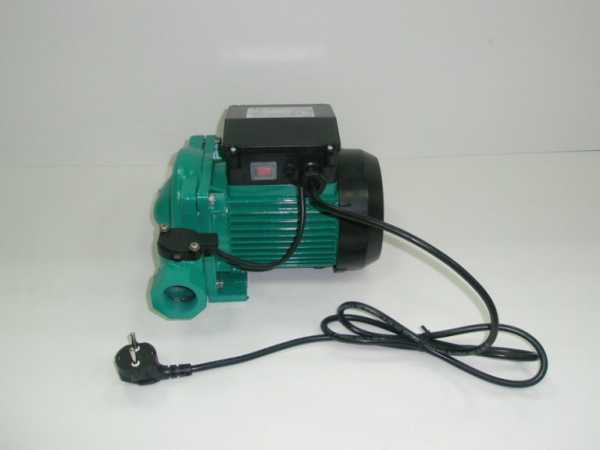

Насос Wilo РВ-088 ЕА (для повышения давления)

Насос повышения давления серии Wilo-PB – 088 ЕА предназначен  в системах холодного и горячего водоснабжения при недостаточном существующем давлении воды. Включается и выключается автоматически встроенным датчиком потока. Имеет на корпусе два выхода 3/4″ (20 мм) с наружной резьбой. В комплекте идут переходники на наружную резьбу 1/2″ (15 мм). Диаметр напорного трубопровода должен соответствовать номинальному проходу насоса. Данный насос применим только на одну точку водоразбора. Мотор и насос имеют единый вал из нержавеющей стали. Рабочее колесо изготовлено из пластика; корпус насоса из чугуна с катафорезным покрытием. Всасывающий и напорный патрубок имеют гайки из бронзы. Максимальная частота вращения 2900 мин-1 (50 Гц).

Не допускается работа насоса на сухом ходе! Работа на сухом ходе сокращает срок службы мотора и торцового уплотнения. Насос и всасывающий трубопровод должны быть залиты водой перед включением. Ось мотора строго горизонтальна.

3 Manual (Ручной) – Насос работает постоянно. Используйте данный режим в случае сбоя автоматического режима, но не для длительной работы.

Особенности:

– Автоматическое вкл./выкл. насоса при начале/окончании водоразбора (встроенный датчик протока)
– Не требует установки мембранного бака и реле давления
– Насос легко монтируется при помощи шпилек
– Низкий уровень шума
– Три положения переключателя управления: ручное/авто/выкл.
– Встроенная тепловая защита мотора
– Высокая коррозионная стойкость благодаря специальному покрытию
– Насос обеспечивает стабильный постоянный напор воды.

Комплект поставки

– Насос или насосная установка.

– Гайки из бронзы (15 мм) – 2 шт.

– Уплотнения – 2 шт.

– Инструкция по монтажу и эксплуатации.

baza-kotlov.ru

Инструкции на Pressure booster pumps Wilo

www.c-o-k.ru

Насосные станции Wilo (Вило): модели, характеристики

Насосное оборудование Wilo признано во всем мире качественной, долговечной продукцией. Поэтому большинство владельцев насосов иных производителей предпочли перейти на насосные станции Вило.

Такое решение обусловлено тем, что насосные станции немецкой компании – это целая установка, включающая не только сам насос, но и гидробак, реле давления. Комплектация подобных установок имеет лучшие характеристики, следовательно, их пользователи получают больше возможностей.

Особенности бытовых насосных станций Wilo

Бытовая насосная станция Wilo – это автоматизированная установка для забора и подъема воды из колодца, скважины и другого резервуара, поддержания давления в водоснабжении на требуемом уровне в автоматическом режиме. В конструкции устройства помимо Wilo повысительного насоса имеются:

• расширительная герметическая емкость с мембраной или гидроаккумулятор. Накопительный бак обеспечивает владельца запасом воды даже в случаях аварийного отключения электропитания. Его стандартный размер позволяет вместить 20 литров жидкости;
• манометр давления;
• автоматика, поддерживающая давление (реле). Реле давления отвечает за включение и отключение насосного агрегата;
• трубки, служащие соединительными элементами;
• приспособления для автоматической защиты от перегрева обмоток насоса, скачков напряжения в электросети.

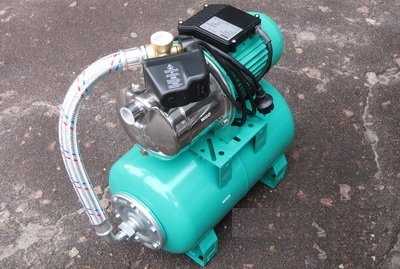

Самовсасывающая станция Wilo HWJ 201 25L

Кроме выполнения основных задач насосные станции используются с целью полива садовых и огородных насаждений из рек, прудов, неглубоких скважин, отвода воды из затопленных подвалов, осуществления по хозяйству других операций технического характера.

Все модели Wilo функционируют с холодной водой без твердых включений. Они применяются в частных домах, коттеджах, гостиничных комплексах, медицинских клиниках и других учреждениях. Их рекомендуют на высоко размещенных водозаборных точках для подготовки воды и в частном секторе.
к меню ↑

Принцип действия оборудования

Принцип работы заключается в следующем: одна часть установок подключается к трубе, ведущей к источнику воды, например, в скважину. На выходе гидроаппаратов присоединены элементы, которые обеспечивают распределение воды в помещении – смесители ванны, раковин, душевых кабин. В гидроаккумуляторях насосных станций за счет насосов Wilo повысительных создается определенный уровень давления, как правило, до 2 атм.

Когда кран открывается, вода под давлением поступает к нему, при падении давления ниже нормы реле запускает гидравлическую машину, закачивающую в накопительный бак жидкость, после чего вода из него начинает течь по трубам к сантехническим приборам. Когда кран закрывается, насос продолжает еще в течение 5 минут работать, забирая воду. Давление начинает достигать требуемого предела, реле отключает гидравлическую машину, станция завершает работу.

Данная система, включающая и отключающая агрегат, способствует экономии электроэнергии. Благодаря этому продлевается срок службы основных узлов механизма. Функция электронного управления, которой оснащаются насосные станции, играет важное значение для длительности эксплуатации. Так, она предотвращает насос в случае падения в скважине уровня воды от работы в режиме «сухого хода», вырабатывает реакцию насоса на состояние точек забора путем включения-выключения, совершает индикацию функционирования агрегата, защищает от частого запуска.

Насосная станция Wilo COR 1MVIE

Электронный преобразователь скорости постепенно изменяет обороты электродвигателя, подстраивается под водопроводную систему, предотвращая ее от гидравлических ударов, экономит расходы на электроэнергию. Стоит отметить, что изделия с электронным управлением стоят на порядок выше обычных моделей.
к меню ↑

Преимущества насосных станций Wilo

Более полувека назад немецкая компания вышла на рынок насосного оборудования и за эти годы освоила его производство. Ее продукция по своим параметрам превосходит аналогичные товары прочих известных фирм благодаря:

• безупречному качеству сборки, подбору комплектующих, работающих в тяжелых условиях эксплуатации;
• удобству в обслуживании и ремонте;
• низкому уровню энергопотребления;
• бесшумности;
• длительному сроку эксплуатации;
• прочности корпуса;
• надежности.

Высокая эффективность и лояльная стоимость стали главными критериями выбора насосных станций Wilo. Устройства сертифицированы европейскими организациями, поскольку соответствуют мировым стандартам качества. Они отличаются легким монтажом, компактностью. Станции не прихотливы, а подача воды равномерная. Систематически компания совершенствует продукцию, чтобы предлагаемые товары отвечали требованиям покупателей.

Попадание бракованных изделий в дилерские магазины Wilo исключается, так как оборудование тщательно тестируется на заводе. Также производитель заботится и о безопасности владельца. Таким образом, купить насосную станцию Wilo – разумно вложить средства в необходимое и полезное приобретение.
к меню ↑

Модельный ряд

Насосные станции производятся в четырех основных линейках: Comfort, Economy, WJ, FFS. Предназначением первой является перекачивание большого объема воды с повышенным давлением. Рекомендуется к использованию как в быту, так и на производстве. Установки второй серии применяются, в основном, в системах локального водоснабжения. WJ-станции эксплуатируются с целью автоматического водоснабжения из резервуаров и источников 8-метровой глубины и менее.

Насосная станция Wilo HiMulti

Серия FFS – это насосные моноблочные станции для противопожарного водоснабжения установок пожаротушения, а также внутреннего противопожарного водопровода, подачи воды для тушения пожаров в офисных, жилых и административных зданиях, коммерческих и промышленных помещениях.
к меню ↑

Насосные установки Wilo Comfort-COR

Это устройства повышения давления, оснащенные 2-6 параллельно включенными центробежными высоконапорными нормальновсасывающими насосами из нержавеющей стали. Они необходимы для автоматического водоснабжения и повышения давления в офисных, коммунальных помещениях, частном секторе. Перекачивают хозяйственную и питьевую воду, охлаждающую жидкость, не содержащую длинноволокнистые, абразивные включения.

Комфортабельные системы укомплектованы:

• стандартными моторами IEC;
• СС-контроллерами, выполняющими автоматическое управление;
• виброгасителями для звукоизоляции;
• мембранными напорными баками объемом 8 л;
• манометром;
• фундаментными оцинкованными рамами, регулируемыми по высоте;
• предохранителями, приводящимися в действие при недостатке воды;
• коррозионными частями, которые контактируют с водой;
• шаровыми запорными кранами, клапанами обратного течения;
• разводкой трубопровода;
• датчиками давления;
• комплектом запорной арматуры.

Данная линейка включает около 300 наименований. Максимальная подача – 475 куб. м/ч (без учета резервного агрегата). С резервным насосом максимальная подача воды составит 570 куб. м/ч. Напор достигает 150 м. Частота вращения – 2850 об./мин. Станции рассчитаны на работу при давлении до 16 бар. Флагманом серии является компактная установка COR-4 MVI 210/ CC  для опосредованного или прямого подключения. Она состоит из 4 вертикальных центробежных насосов, расположенных параллельно, с сухим ротором.

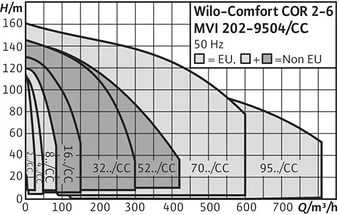

Напорные характеристики Wilo-Comfort COR-2

Готовая к подключению, станция установлена на фундаментной раме. Электронный прибор СС имеет микропроцессорную систему управления, расширенные функции, программируемую память, графический сенсорный дисплей. Запорная арматура находится на всасывающей и напорной сторонах каждого агрегата. Есть возможность выбора режима, подразумевающего работу резервного насоса. Отображается счетчик коммутационных операций и рабочих часов каждой машины и системы в целом, суточный таймер. Два варианта режима функционирования насоса – автоматический или ручной.
к меню ↑

Wilo-Economy CO-MHI/ER

Насчитывает свыше 50 моделей. Представляют собой многонасосные станции (нормальновсасывающие) различных вариаций сборки с регулируемой частотой вращения. Гидроконструкции повышают и поддерживают необходимое давление воды в сельском хозяйстве, жилых домах, на предприятиях. Они состоят из 1-6 насосов, системы электронного управления, трубной обвязки, узлов управления давлением, гидравлической арматуры.

Гидроаккумулятор вмещает 8 л. На каждом агрегате находятся запорные краны с никелевым покрытием и клапаны обратного течения. С напорной стороны располагается датчик давления (4-20 мА). Индикация давления происходит по манометру.

Подача воды без резервного насоса до 95 куб.м/ч. При резервном насосе вода за час подается в объеме 130 куб.м. Напор достигает 60 м. Допустимое рабочее давление – 10 бар.
к меню ↑

Wilo-Jet WJ

Описание насосов этого модельного ряда свидетельствует о том, что установки могут работать в режиме самовсасывания или режиме забора воды из открытых источников. Аппаратура не предназначена для подключения к центральному водоснабжению. Части изделий контактируют с перекачиваемой средой, поэтому выполнены из стали, коррозионно-стойких материалов. Моторы (однофазные) обладают встроенной защитой от перегрева, автоматически включаются после охлаждения.

При эксплуатации станции данной линейки следите, чтобы насос был защищен от работы «в сухую». Осуществляя монтаж, предусмотрите наличие устройств, автоматически отключающих агрегат, если вероятно отсутствие воды в трубопроводе или полное опустошение колодца.

Модели серии WJ оснащены ручкой для удобства переноса, сетевым кабелем с выключателем и штекером. Насосы – самовсасывающие центробежные, выкачивают воду с резервуаров глубиной не более 8 м. Конструкция исполнена из нержавеющей стали. Расход – 4,5 куб.м/ч. Рабочее давление – 6 бар. Максимальный напор составляет 34 м, а мощность 1,3 кВт.

Поверхностный насос WILO WJ 202 EM

Для покупки станции пожаротушения Wilo следует обращать внимание на серию моноблочных устройств FFS. В зависимости от требуемых параметров и назначения станции поставляются с различными типами центробежных гидравлических машин. Управление осуществляет прибор SK-FFS, комплектация и состав которого зависит от мощности насосов, подключаемых к нему, обычно производятся в навесном исполнении, крепление – на консольных стойках к раме.

Принадлежности, к которым относятся: различной емкости мембранные баки, виброкомпенсаторы, соединительные шланги, насос подпитки, фланцы и заглушки поставляются отдельно по индивидуальному заказу.

Наибольшее распространение получила самовсасывающая повысительная насосная станция Wilo PW-175EA с глубиной всасывания 9 м и напором 35 м. Производительность равна 2,1 куб.м/ч. Мощность составляет 125 Вт. Двигатель бесшумный с защитой от перегрева. Установка горизонтальная.
к меню ↑

Насосная станция Wilo HWJ 301 EM 60L (видео)

 Главная страница » Насосы

byreniepro.ru

Насос повышения давления WILO PB-H089 EA

≡  15 Март 2016   ·  Рубрика: Инженерные сети

А А А

Насос повышения давления PB-H089 EA



Насос предназначен для повышения давления в подающих линиях.

Описание насоса повышения давления WILO PB-H089 EA

Насос для повышения давления в существующей линии. Небольшие габариты и вес, конструктивное исполнение с \»мокрым ротором\» , патрубками в линию позволяют монтировать насос непосредственно на трубопроводе. Датчик потока включает насос при возникновении расхода в системе.

Особенности насоса повышения давления WILO PB-H089 EA

— Автоматическое вкл./выкл. насоса при начале/окончании водоразбора (встроенный датчик протока)
— Не требует установки мембранного бака и реле давления
— Насос легко монтируется при помощи шпилек
— Низкий уровень шума
— Три положения переключателя управления: ручное/авто/выкл.
— Встроенная тепловая защита мотора
— Высокая коррозионная стойкость благодаря специальному покрытию
— Насос обеспечивает стабильный постоянный напор воды.

Мотор и насос имеют общий вал из нержавеющей стали. Рабочее колесо изготовлено из специального пластика; корпус насоса из чугуна с катафорезным покрытием. Насос оснащен всасывающим и напорным штуцерами из бронзы (15 мм).

Внимание! Автоматическая работа насоса возможна при подаче воды на всасывающем патрубке мin. 2 л/ мин.

Максимальный напор 8 м
Максимальный расход 2,1м.куб/час
Размер патрубков всасывающий/напорный: 15 мм
Max. рабочее давление 10 атм.
Перекачиваемая среда чистая вода
Температура воды min./max. От 0 до + 90 °С
Окружающая температура min./max. 0 … +40 °C
Монтажная длина: 180 мм
Управление Ручное, 3 положения
Максимальная мощность 0,14 кВт
Напряжение 1~ 220
Класс защиты, IP 44
Вес 1.7 кг

Скачать инструкцию.

Различные инструкции и описания на заметку.

xn--80aagl1bzah.xn--p1ai

Насос Wilo РВ- 201 ЕА (для повышения давления)

Насос повышения давления серии Wilo-PB – 201 ЕА предназначен  в системах холодного и горячего водоснабжения при недостаточном существующем давлении воды. Включается и выключается автоматически встроенным датчиком потока. Имеет на корпусе два выхода 1″ (25 мм) с наружной резьбой. В комплекте идут переходники на наружную резьбу 1″ (25 мм). Диаметр напорного трубопровода должен соответствовать номинальному проходу насоса. Данный насос применим только на одну точку водоразбора. Мотор и насос имеют единый вал из нержавеющей стали. Рабочее колесо изготовлено из пластика; корпус насоса из чугуна с катафорезным покрытием. Всасывающий и напорный патрубок имеют гайки из бронзы. Максимальная частота вращения 2900 мин-1 (50 Гц).

Не допускается работа насоса на сухом ходе! Работа на сухом ходе сокращает срок службы мотора и торцового уплотнения. Насос и всасывающий трубопровод должны быть залиты водой перед включением. Ось мотора строго горизонтальна. Сетевой кабель длинной порядка 1,5 метра заканчивается евро-вилкой.

1 Auto (автоматический) – Насос работает автоматически в  зависимости от того, есть водоразбор или нет.

2 Off (ВЫКЛ) – Насос остановлен. Используйте данный режим при выполнении монтажных и ремонтных работ.

3 Manual (Ручной) – Насос работает постоянно. Используйте данный режим в случае сбоя автоматического режима, но не для длительной работы.

Особенности:

– Автоматическое вкл./выкл. насоса при начале/окончании водоразбора (встроенный датчик протока)
– Не требует установки мембранного бака и реле давления
– Насос легко монтируется при помощи шпилек
– Низкий уровень шума
– Три положения переключателя управления: ручное/авто/выкл.
– Встроенная тепловая защита мотора
– Высокая коррозионная стойкость благодаря специальному покрытию
– Насос обеспечивает стабильный постоянный напор воды.

Комплект поставки

– Насос или насосная установка.

– Гайки из бронзы (15 мм) – 2 шт.

– Уплотнения – 2 шт.

– Инструкция по монтажу и эксплуатации.

Характеристики
Номинальная полезная мощность	200 Вт
Потребл. мощность	340 Вт
Макс. высота подъема (напор)	15 м
Макс. производительность (поток), л/мин	65 л/мин
Макс. рабочее давление	6 бар
Установка	Горизонтальная
Макс. температура перекачиваемой жидкости	от +2 до +80°C
Частота электрической сети	50 Гц
Номинальное напряжение	1~230 В, ±10%
Габариты, мм	(ДхШхВ) 240х237х176 мм
вес,кг	8 кг
