Меньшие конструктивные размеры, чем у модели – предшественника
Крепления для датчиков давления со стороны котла
Интегрированный экономайзер (может устанавливаться на заводе)
Проходная площадка на котле для монтажа и обслуживания
Модульная котловая платформа с возможностью расширения
Соответствует всем требованиям
Паровой котел Vitomax 200-HS М75В – это котел классической конструкции. Жаровая труба расположена по центру, немного сдвинута вниз. Дымовые трубы второго и третьего хода расположены симметрично, в верхней части котла.
Паровой котел высокого давления Vitomax 200-HS производит от 5 до 30 т/ч . Рабочее давление лежит в диапазоне от 6 до 20 бар (по запросу также возможны и 30 бар). Вместе с комплектующими, этот котел использует подведено топливо особенно эффективно.
Экологичный котел с низким уровнем вредных выбросов
Трехходовой котел экологический на всем диапазоне мощностей. Постоянная температура в области возникновения пламени способствует стабильному образованию пламени и снижает уровень NOx.
Обмуровка не требуется, задняя область дымовой трубы полноценно охлаждается водой. Благодаря этому произведенное тепло используется в полном объеме.
Новая модель M75B
С 2015 года вместо М75А внедряется новая модель Vitomax 200-HS, тип М75В. Она имеет больший диапазон мощностей (до 30 тонн в час, а не до 26) и большее количество типоразмеров, позволяет точнее подобрать котел по запросу конкретного заказчика.
Кроме этого, оснащение этих котлов также подбирается под конкретный запрос, с гибкой калькуляции цены. Например, возможны исполнения с проходным площадкой наверху котла или без него; с водоохлаждаемый участком жаровой трубы для подключения горелки или без нее; с выходом дымовых газов из интегрированного экономайзера в произвольном направлении, а также другие варианты оснащения.
Цена котла калькулируется каждый раз индивидуально, в зависимости от выбранных опций.
www.viessmann.ru
Котел Viessmann Vitomax 200-HS
Типоразмер
1
2
3
4
5
6
7
8
Паропроизводительность (при температуре питательной воды 102 °C)
т/ч
0,70
0,90
1,15
1,40
1,75
2,30
2,90
3,80
Сопротивление на стороне топочных газов
Па
550
720
770
860
940
950
850
1030
мбар
5,5
7,2
7,7
8,6
9,4
9,5
8,5
10,3

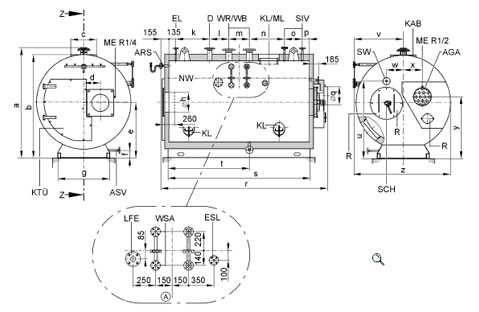

Габаритные размеры
Общая длина (размер r)
мм
2500
2680
2960
ЗОЮ
3230
3480
3820
4150
Общая ширина (размер z)
мм
1590
1640
1700
1800
1870
2030
2090
2280
Общая высота (размер a)
мм
1830
1880
1950
2050
2130
2300
2380
2550
Фундамент
Длина
мм
2300
2500
2700
2800
3000
3200
3600
3900
Ширина
мм
1200
1200
1200
1200
1300
1300
1300
1400
Диаметр жаровой трубы
наружный Ø, мм
580
605
630
670
730
800
840
910
Длина жаровой трубы
мм
1510
1690
1950
2000
2200
2450
2800
3150
Длина камеры для изменения направления потока
мм
250
250
250
250
250
250
250
250
Полная масса котла с теплоизоляцией для допуст. рабочего давления
6 бар
т
2,1
2,3
2,6
3,0
3,5
4,3
5,3
6,9
8 бар
т
2,2
2,4
2,7
3,5
3,8
5,0
5,5
7,0
10 бар
т
2,3
2,5
3,0
3,7
3,9
5,2
6,2
7,5
13 бар
т
2,4
2,6
3,2
3,8
4,5
5,4
6,5
8,5
16 бар
т
2,7
2,8
3,5
4,1
4,9
5,9
7,2
9,0
18 бар
т
3,0
3,2
3,7
4,4
5,1
6,2
7,5
9,0
20 бар
т
3,4
3,6
4,0
5,0
6,0
7,0
8,0
–
22 бар
т
3,8
4,0
4,4
5,5
6,5
7,5
–
25 бар
т
4,2
4,5
5,0
6,0
7,0
–
–
Объем котловой воды при минимальном уровне воды
м3
1,40
1,65
2,00
2,30
2,70
3,75
4,35
5,40
Объем парового пространства от минимального уровня воды
м3
0,35
0,40
0,50
0,65
0,70
0,90
1,15
1,90
Присоединительные патрубки котла. Паровой патрубок для допуст. рабочего давления
6 бар
PN 16 DN
65
65
80
100
100
125
125
150
8 бар
PN 16 DN
50
65
65
80
80
100
100
125
10 бар
PN 16 DN
50
50
65
65
80
100
100
125
13 бар
PN 40 DN
40
50
50
65
65
80
80
100
16 бар
PN 40 DN
40
40
50
50
65
65
80
100
18 бар
PN 40 DN
32
40
50
50
65
65
80
80
20 бар
PN 40 DN
32
40
40
50
50
65
65
–
22 бар
PN 40 DN
32
32
40
50
50
65
–
25 бар
PN 40 DN
32
32
40
40
50
–
–
Патрубок предохранительного клапана для допуст. рабочего давления
6 бар
PN 16 DN
20
25
32
32
32
40
50
50
8 бар
PN 16 DN
20
20
25
32
32
40
40
50
10 бар
PN 16 DN
20
20
25
25
32
32
40
40
13 бар
PN 40 DN
20
20
20
25
25
32
32
40
16 бар
PN 40 DN
20
20
20
20
25
25
32
32
18 бар
PN 40 DN
20
20
20
20
20
25
32
32
20 бар
PN 40 DN
20
20
20
20
20
25
25
–
22 бар
PN 40 DN
25
25
25
25
25
25
–
25 бар
PN 40 DN
25
25
25
25
25
–
–
Патрубок питательной воды
PN 40 DN
25
25
25
32
32
32
32
32
Патрубок подсоединения газохода
внут. 0, мм
240
240
290
290
340
340
440
440
Объем газа до подключения газохода
м3
0,60
0,75
0,95
1,10
1,40
1,95
2,55
3,35
