110-150 кВт | PV10A01 | Vitoplex 100 150 кВт, с автоматикой Vitotronic 100 CC1, без горелки | 301 100 | |
| PV10A15 | Vitoplex 100 150 кВт, с автоматикой Vitotronic 300 CM1, без горелки | 474 400 | ||
| ZK03284 | Горелка газовая Elco Vectron VG2.210 для Vitoplex 100, 150 кВт | 168 800 | ||
151-200 кВт | PV10A02 | Vitoplex 100 200 кВт, с автоматикой Vitotronic 100 CC1, без горелки | 329 150 | |
| PV10A16 | 502 500 | |||
| ZK03286 | Горелка газовая Elco Vectron VG3.290 для Vitoplex 100 200 кВт | 193 800 | ||
201-250 кВт | PV10A03 | Vitoplex 100 250 кВт, с автоматикой Vitotronic 100 CC1, без горелки | 358 950 | |
| PV10A17 | Vitoplex 100 250 кВт, с автоматикой Vitotronic 300 CM1, без горелки | 532 300 | ||
| ZK03286 | Горелка газовая Elco Vectron VG3.290 для Vitoplex 100 250 кВт | 193 800 | ||
251-310 кВт | PV10A04 | Vitoplex 100 310 кВт, с автоматикой Vitotronic 100 CC1, без горелки | 404 400 | |
| PV10A18 | Vitoplex 100 310 кВт, с автоматикой Vitotronic 300 CM1, без горелки | 577 750 | ||
| ZK03288 | Горелка газовая Elco Vectron VG4.460 для Vitoplex 100 310 кВт | 221 800 | ||
311-410 кВт | PV10A05 | Vitoplex 100 410 кВт, с автоматикой Vitotronic 100 CC1, без горелки | 466 150 | |
| PV10A19 | Vitoplex 100 410 кВт, с автоматикой Vitotronic 300 CM1, без горелки | 639 500 | ||
| ZK03290 | Горелка газовая Elco Vectron VG4.610 для Vitoplex 100 410 кВт | 235 600 | ||
411-500 кВт | PV10A06 | Vitoplex 100 500 кВт, с автоматикой Vitotronic 100 CC1, без горелки | 533 350 | |
| PV10A20 | Vitoplex 100 500 кВт, с автоматикой Vitotronic 300 CM1, без горелки | 706 700 | ||
| ZK03290 | Горелка газовая Elco Vectron VG4.610 для Vitoplex 100 500 кВт | 235 600 | ||
501-620 кВт | PV10A07 | Vitoplex 100 620 кВт, с автоматикой Vitotronic 100 CC1, без горелки | 590 910 | |
| PV10A21 | Vitoplex 100 620 кВт, с автоматикой Vitotronic 300 CM1, без горелки | 764 200 | ||
| ZK03292 | Горелка газовая Elco Vectron VG5.950 для Vitoplex 100 620 кВт | 353 100 | ||
621-780 кВт | PV1B073 | Vitoplex 100 780 кВт, с автоматикой Vitotronic 100 CC1, без горелки | 667 300 | |
| PV1B085 | Vitoplex 100 780 кВт, с автоматикой Vitotronic 300 CM1, без горелки | 840 600 | ||
| ZK03295 | Горелка газовая Elco Vectron VG5.950 для Vitoplex 100 780 кВт | 346 400 | ||
781-950 кВт | PV1B074 | Vitoplex 100 950 кВт, с автоматикой Vitotronic 100 CC1, без горелки | 694 400 | |
| PV1B086 | Vitoplex 100 950 кВт, с автоматикой Vitotronic 300 CM1, без горелки | 867 800 | ||
| ZK03297 | Горелка газовая Elco Vectron VG5.1200 для Vitoplex 100 950 кВт | 369 300 | ||
951-1120 кВт | PV1B075 | Vitoplex 100 1120 кВт, с автоматикой Vitotronic 100 CC1, без горелки | 891 600 | |
| PV1B087 | Vitoplex 100 1120 кВт, с автоматикой Vitotronic 300 CM1, без горелки | 1 064 900 | ||
| ZK03299 | Горелка газовая Elco Vectron VG6.1600 для Vitoplex 100 1120 кВт | 420 300 | ||
1121-1350 кВт | PV1B076 | Vitoplex 100 1350 кВт, с автоматикой Vitotronic 100 CC1, без горелки | 1 017 900 | |
| PV1B088 | Vitoplex 100 1350 кВт, с автоматикой Vitotronic 300 CM1, без горелки | 1 191 300 | ||
| ZK03299 | Горелка газовая Elco Vectron VG6.1600 для Vitoplex 100 1350 кВт | 420 300 | ||
1351-1700 кВт | PV1B077 | Vitoplex 100 1700 кВт, с автоматикой Vitotronic 100 CC1, без горелки | 1 203 900 | |
| PV1B089 | Vitoplex 100 1700 кВт, с автоматикой Vitotronic 300 CM1, без горелки | 1 377 300 | ||
| ZK03302 | Горелка газовая Elco Vectron VG6.2100 для Vitoplex 100 1700 кВт | 461 900 | ||
1701-2000 кВт | PV1B078 | Vitoplex 100 2000 кВт, с автоматикой Vitotronic 100 CC1, без горелки | 1 259 100 | |
| PV1B090 | Vitoplex 100 2000 кВт, с автоматикой Vitotronic 300 CM1, без горелки | 1 432 400 | ||
| ZK03304 | Горелка газовая Elco EK-EV06.2400 для Vitoplex 100 2000 кВт | 808 800 | ||
viessmann-rus.ru

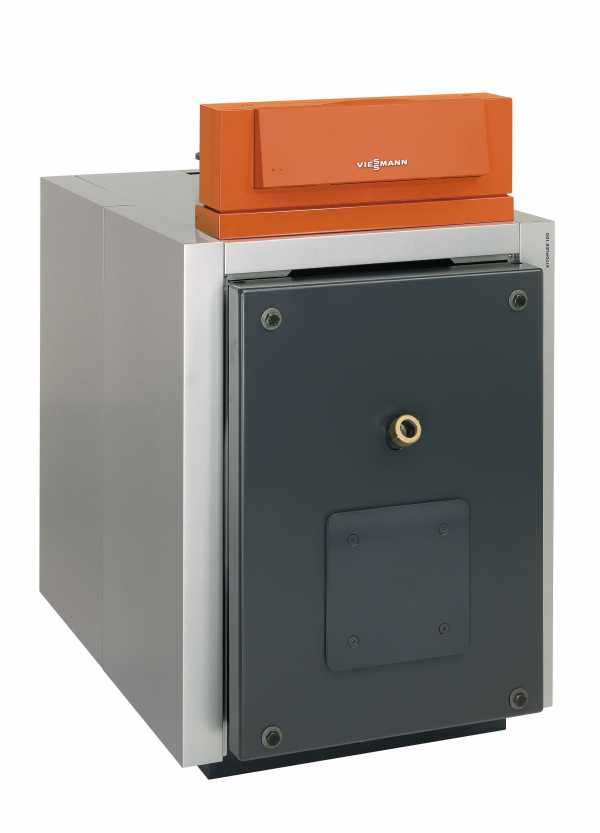

Котлы наддувные Viessmann Vitoplex 100 PV1
Моделей в линейке:
3
Производитель:
Страна бренда:
Топливо:
Магистральный газ / Сжиженный газ
Тип:
Напольный
Мощность, кВт:
150 – 250
Модель viessmann vitoplex 100 тип pv1 пришла на смену модели водогрейного котла viessmann vitoplex 100 sx1.
otoplenie.ru
Стальные водогрейные котлы Viessman Vitoplex 100 PV1
- Возможность повышения коэффициента полезного действия котла за счет использования утилизатора уходящих газов из высококачественной нержавеющей стали Vitotrans 300;
- Двухходовая конструкция котла с низкой теплонапряженностью камеры сгорания обеспечивает минимальное выделение окислов азота;
- Отсутствие ограничений по минимальному расходу теплоносителя через котел — широкие проходы между жаровыми трубами и большое водонаполнение котлового блока обеспечивает эффективную естественную циркуляцию и гарантированный теплосъем со стороны котловой воды;
- Благодаря компактным размерам котла упрощается его монтаж на месте установки, а также экономится место при его сервисном обслуживании или модернизации установки в целом;
- Быстроразъемные соединения системы FastFix позволяют ускорить процесс монтажа котла, в том числе, в многокотловых схемах средних и больших котлов;
- Увеличенные интервалы включения горелки благодаря большой аккумулирующей способности котла способствуют снижению вредных выбросов;
- Экономичная и надежная работа отопительной установки гарантируется благодаря системе цифрового программного управления Vitotronic. Выполненная в едином стандарте телекоммуникационная шина LON позволяет полностью интегрировать отопительную установку в единую систему диспетчерского управления. Возможен дистанционный контроль за работой отопительной установки через интернет с помощью системы TeleControl с Vitocom и Vitodata, а также управлением с помощью шкафа управления Vitocontrol.
Технические характеристики
| Модель | Мощность, кВт | Необходимая мощность горелки, кВт | КПД, % | Рабочее давление, бар | Объем воды в котле, л | Аэродинамическое сопротивление котла, мбар |
|---|---|---|---|---|---|---|
| VITOPLEX 100 150 кВт | 110,00—150,00 | 121,00—165,00 | 90,9 | 5 | 106 | 1,2 |
| VITOPLEX 100 200 кВт | 151,00—200,00 | 166,00—220,00 | 90,9 | 5 | 230 | 1,5 |
| VITOPLEX 100 250 кВт | 201,00—250,00 | 221,00—275,00 | 90,9 | 5 | 280 | 1,7 |
| VITOPLEX 100 310 кВт | 251,00—310,00 | 276,00—341,00 | 90,9 | 5 | 340 | 2,5 |
| VITOPLEX 100 400 кВт | 311,00—400,00 | 342,00—440,00 | 90,9 | 5 | 490 | 2,8 |
| VITOPLEX 100 500 кВт | 401,00—500,00 | 441,00—550,00 | 90,9 | 5 | 460 | 3,2 |
| VITOPLEX 100 620 кВт | 501,00—620,00 | 551,00—682,00 | 90,9 | 5 | 535 | 4 |

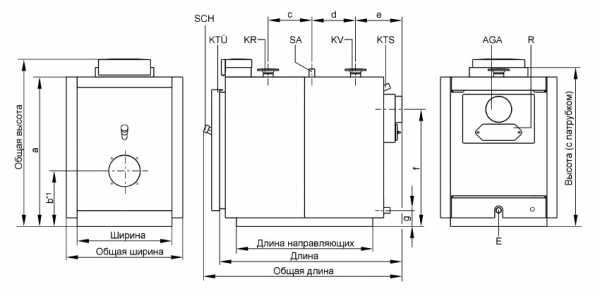

| Теплопроизводительность, кВт | 110-150 | 151-200 | 201-250 | 251-310 | 311-400 | 401-500 | 501-620 |
|---|---|---|---|---|---|---|---|
| a мм | 1058 | 1058 | 1130 | 1130 | 1300 | 1300 | 1356 |
| b*1 мм | 401 | 401 | 420 | 420 | 465 | 465 | 494 |
| c мм | 260 | 330 | 330 | 413 | 440 | 440 | 490 |
| d мм | 260 | 330 | 330 | 413 | 440 | 440 | 490 |
| e мм | 353 | 353 | 353 | 353 | 395 | 395 | 396 |
| f мм | 833 | 833 | 886 | 886 | 1017 | 1017 | 1058 |
| g мм | 123 | 123 | 122 | 122 | 124 | 124 | 125 |
| Длина направляющих мм | 931 | 1071 | 1071 | 1251 | 1375 | 1375 | 1476 |

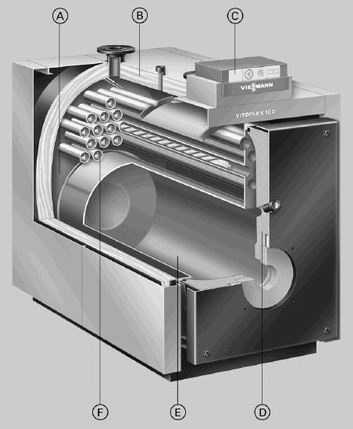

А — Широкие проходы между жаровыми трубами
В — Теплоизоляция
C — Контроллер Vitotronic 100
D — Теплоизоляция
E — Камера сгорания (первый газоход)
F — Второй газоход
zavod-antares.ru
Стальные водогрейные котлы Viessman Vitoplex 100 PV1
Технические характеристики
| Модель | Мощность, кВт | Необходимая мощность горелки, кВт | КПД, % | Рабочее давление, бар | Объем воды в котле, л | Аэродинамическое сопротивление котла, мбар |
| VITOPLEX 100 150 кВт | 110,00—150,00 | 121,00—165,00 | 90,9 | 5 | 106 | 1,2 |
| VITOPLEX 100 200 кВт | 151,00—200,00 | 166,00—220,00 | 90,9 | 5 | 230 | 1,5 |
| VITOPLEX 100 250 кВт | 201,00—250,00 | 221,00—275,00 | 90,9 | 5 | 280 | 1,7 |
| VITOPLEX 100 310 кВт | 251,00—310,00 | 276,00—341,00 | 90,9 | 5 | 340 | 2,5 |
| VITOPLEX 100 400 кВт | 311,00—400,00 | 342,00—440,00 | 90,9 | 5 | 490 | 2,8 |
| VITOPLEX 100 500 кВт | 401,00—500,00 | 441,00—550,00 | 90,9 | 5 | 460 | 3,2 |
| VITOPLEX 100 620 кВт | 501,00—620,00 | 551,00—682,00 | 90,9 | 5 | 535 | 4 |
| Теплопроизводительность, кВт | 110-150 | 151-200 | 201-250 | 251-310 | 311-400 | 401-500 | 501-620 |
| a мм | 1058 | 1058 | 1130 | 1130 | 1300 | 1300 | 1356 |
| b*1 мм | 401 | 401 | 420 | 420 | 465 | 465 | 494 |
| c мм | 260 | 330 | 330 | 413 | 440 | 440 | 490 |
| d мм | 260 | 330 | 330 | 413 | 440 | 440 | 490 |
| e мм | 353 | 353 | 353 | 353 | 395 | 395 | 396 |
| f мм | 833 | 833 | 886 | 886 | 1017 | 1017 | 1058 |
| g мм | 123 | 123 | 122 | 122 | 124 | 124 | 125 |
| Длина направляющих мм | 931 | 1071 | 1071 | 1251 | 1375 | 1375 | 1476 |
Схемы
Узнать цены или
купить Viessman Vitoplex 100 PV1
можно через форму запроса цены или форму заказа оборудования. Консультацию специалиста можно получить по телефону 8-800-555-6001.gazovik-teploenergo.ru
Viessmann Vitoplex 100 PV1 – двухходовой котел для эксплуатации на жидком топливе или газе с эффективной мощностью до 2 мВт
Водогрейный котел Viessmann Vitoplex 100 тип PV1 универсален в выборе топлива — соответствующие комплектации горелок позволяют применять как газ, так и жидкое топливо. А компактные размеры котла делают его монтаж реальным даже в небольшом помещении.
Номенклатурный ряд котлов Висман Vitoplex 100 тип PV1 отличается широким диапазоном тепловой мощности – от 110 до 2000 кВт. Вкупе с индивидуальным выбором топлива это значительно облегчает проектирование отопительной системы и подбор наиболее эффективного варианта теплогенерирующего агрегата.
Котлы мощностью 110 – 620 кВт предназначены для установок с температурой подачи до 115 °C и допустимым избыточным давлением в котле до 5 бар. Водогрейные котлы мощностью 620-2000 кВт устанавливаются в системы с допустимым избыточным давлением в котле до 6 бар.
Двухходовый котел Vitoplex 100 тип PV1 характеризуется надежной и безопасной эксплуатацией благодаря использованию новейших технологических разработок компании Viessmann, высококачественных материалов и современных методов сварки.
За счет большого объема котлового блока и широких проходов между жаровыми трубами, отсутствуют ограничения по минимальному расходу теплоносителя, в связи с чем упрощается гидравлическая стыковка котла с системой. Насос котлового контура не требуется
На что еще стоит обратить внимание при выборе водогрейного котла средней мощности Vitoplex 100 тип PV1
- Возможность эксплуатации в режиме теплогенерации с переменной температурой теплоносителя — большая экономичность и экологичность;
- Коэффициент полезного действия при эксплуатации котла на жидком топливе достигает 86% (Hs) / 92% (Hi). КПД можно повысить, установив теплообменник из нержавеющей стали для конденсации уходящих газов, например — Vitotrans 300;
- Двухходовая конструкция котла минимизирует выделение окислов азота;
- Высокоэффективная теплоизоляция гарантирует минимальные потери тепла.
Управление работой однокотловой установки происходит с помощью термостатного контроллера Vitotronic 100.
Многокотловые системы могут быть дополнительно оснащены различными компонентами из программы поставки контроллеров Vitotronic (распределительный шкаф Vitocontrol, контроллер Vitotronic 300-К и телекоммуникационный модуль LON). Благодаря современной информационной системе TeleControl, программирование и контроль за работой отопительной установки может осуществляться дистанционно, с помощью интернета.
Основные достоинства :
- Двухходовой котёл с темперетурой подачи до 115 градусов Цельсия
- Нормативный КПД достигает 94%
- Возможность дооснащения из программы поставок контроллеров Vitotronic для работы в многокотловой установке
- Не требуется минимальный объёмный расход теплоносителя
- Высокая надёжность и эксплуатационная безопасность за счёт использования высококачесвенных материатов и совеменных способов сварки
rcvr.ru
Котел Viessmann Vitoplex 100
Двухходовой водогрейный котел Vitoplex 100 производства немецкой компании Viessmann предназначен для оборудования средних котельных. Как и другие котлы этой марки, отличается надежностью и простотой эксплуатации при высокой производительности.
Технические характеристики
- Применяемое топливо – жидкое или газ.
- Номинальная мощность моделей – от 110 до 2000кВт.
- Допустимая температура подачи – до 110оС.
- Объем котловой воды от 106 до 1767 л.
Основные преимущества
Небольшие габариты, обеспечивающие удобство монтажа и технического обслуживания.
Возможность интеграции в системы менеджмента зданиий через информационные шины.
Программирование и управление функциями котла Vitoplex 100 выполняется с помощью контроллера Vitotronic для режима с постоянной температурой теплоносителя или распределительного шкафа Vitocontrol с режимом погодозависимой теплогенерации.
Высокая наполняемость котла водой в сочетании с широкими промежутками между жаровыми трубами обеспечивают естественную циркуляцию и упрощает подключение гидравлической системы.
Современные технологии и применение инновационных горелок Weishaupt – залог экологичности оборудования Viessmann. При квалифицированном монтаже и соблюдении правил использования обеспечивается минимальное содержание вредных веществ в выбросах.
Описание
Компактная конфигурация и использование современных разработок в конструкции котла Vitoplex 100 позволяет успешно применять его для оборудования готовящихся к первичному запуску котельных и модернизации существующих.
Потребительская выгода повышается благодаря экономичному расходу топлива и высокой производительности агрегата.
Предусмотрена безопасная работа с небольшим содержанием воды. Модели с мощностью ниже 300 кВт не требуют дополнительной установки устройства, контролирующего заполненность котла.
Цифровой программируемый контроллер и возможность подключения к единой диспетчерской системе предполагают удаленное управление работой котловой установки.
Viessmann гарантирует, что при надлежащем уходе и своевременном проведении работ по техобслуживанию водогрейного котла Vitoplex 100, он будет длительное время безупречно выполнять свою функцию, оправдывая свою стоимость и убеждая в высоком качестве продукции германского производителя.
КПД и экономичность котла Vitoplex 100 значительно повышается при подключении конденсационного теплообменника, дополнительно использующего теплоту отходящих газов.
Технические характеристики котлов Vitoplex 100 PV1 мощностью от 100 до 620 кВт:
Vitoplex 100 | тип | PV1 | PV1 | PV1 | PV1 | PV1 | PV1 | PV1 |
Номинальная тепловая мощность | кВт | 110-150 | 151-200 | 201-250 | 251-310 | 311-400 | 401-500 | 501-620 |
Допустимое изб. рабочее давление | бар | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
Сопротивление топочных газов | Па | 120 | 150 | 170 | 250 | 280 | 320 | 400 |
Сопротивление топочных газов | мбар | 1,20 | 1,50 | 1,70 | 25,0 | 2,80 | 3,20 | 4,00 |
Подключение подающей магистрали | Pу 6 Ду | 65 | 65 | 65 | 65 | 100 | 100 | 100 |
Подключение обратной магистрали | Pу 6 Ду | 65 | 65 | 65 | 65 | 100 | 100 | 100 |
Подключение аварийной линии | R | 1 1/4 | 1 1/4 | 1 1/4 | 1 1/4 | 1 1/2 | 1 1/2 | 1 1/2 |
Выпускной патрубок | R | 1 1/4 | 1 1/4 | 1 1/4 | 1 1/4 | 1 1/4 | 1 1/4 | 1 1/4 |
Подключение дымохода | мм | 180 | 180 | 200 | 200 | 250 | 250 | 250 |
Температура отходящих газов | °С | 215 | 215 | 215 | 215 | 215 | 215 | 215 |
Неопходимый напор в дымоходе | Па | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
Объем котловой воды | л | 106 | 230 | 280 | 340 | 490 | 490 | 535 |
Длина без горелки | мм | 1355 | 1495 | 1495 | 1675 | 1840 | 1840 | 1940 |
Ширина | мм | 800 | 800 | 880 | 880 | 950 | 950 | 1015 |
Высота | мм | 1210 | 1210 | 1280 | 1280 | 1450 | 1450 | 1510 |
Масса с теплоизоляцией без горелки | кг | 415 | 460 | 525 | 580 | 790 | 845 | 1005 |
Технические характеристики котлов Vitoplex 100 PV1 мощностью от 621 до 2000 кВт
Vitoplex 100 | тип | PV1 | PV1 | PV1 | PV1 | PV1 | PV1 |
Номинальная тепловая мощность | кВт | 621-780 | 781-950 | 951-1120 | 1121-1350 | 1351-1700 | 1701-2000 |
Допустимое изб. рабочее давление | бар | 6 | 6 | 6 | 6 | 6 | 6 |
Допустимоя температура подачи | гр.С | до 115 | до 115 | до 115 | до 115 | до 115 | до 115 |
Сопротивление топочных газов | Па | 350 | 500 | 300 | 400 | 450 | 600 |
Сопротивление топочных газов | мбар | 3,5 | 5,0 | 3,0 | 4,0 | 4,5 | 6,0 |
Подключение подающей магистрали | PN 6 DN | 100 | 100 | 125 | 125 | 150 | 150 |
Подключение обратной магистрали | PN 6 DN | 100 | 100 | 125 | 125 | 150 | 150 |
Подключение аварийной линии | PN16 DN | 50 | 50 | 50 | 50 | 50 | 50 |
Выпускной патрубок | R | 1 1/4 | 1 1/4 | 1 1/4 | 1 1/4 | 1 1/4 | 1 1/4 |
Подключение дымохода | мм | 300 | 300 | 350 | 350 | 400 | 400 |
Температура отходящих газов | °С | 215 | 215 | 215 | 215 | 215 | 215 |
Неопходимый напор в дымоходе | Па | 0 | 0 | 0 | 0 | 0 | 0 |
Объем котловой воды | л | 866 | 998 | 1296 | 1324 | 1665 | 1767 |
Длина без горелки | мм | 2115 | 2215 | 2465 | 2665 | 2850 | 3010 |
Ширина | мм | 1460 | 1460 | 1550 | 1550 | 1655 | 1655 |
Высота | мм | 1690 | 1690 | 1920 | 1920 | 2020 | 2020 |
Масса с теплоизоляцией без горелки | кг | 1490 | 1575 | 2260 | 2525 | 2920 | 3170 |
