Канальный вентилятор Вентс ВКМ 200 ЕС

Канальный вентилятор Вентс ВКМ 200 ЕС с производительностью 845 м³/ч используется в системах приточной и вытяжной вентиляции для перемещения воздуха с температурой в диапазоне от -25°С до +60°С. Корпус из стали с полимерным покрытием, класс защиты позволяет использовать вентилятор для наружного монтажа.

В данной серии используются ЕС моторы нового поколения с высокими характеристиками производительности и низкими энергозатратами.

Технические характеристики

Параметр	Величина
Напряжение, В	220-277
Ток, А	0,63
Частота тока, Гц	50-60
Максимальная мощность, Вт	83
Производительность, м³/ч	845
Скорость вращения, мин^-1	2500
Уровень шума на расстоянии 3 м, дБ(А)	47
Максимальная температура перемещаемого воздуха, С	-25….+60
Вес, кг	5,7
Защита, класс	IPХ4
Размер патрубка, мм	200

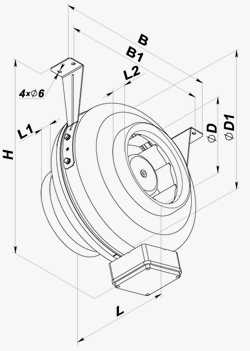

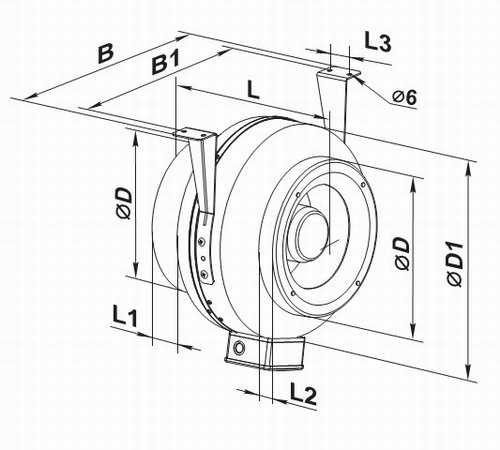

Габаритные размеры

Размеры	∅D	B1	∅D1	B	L	L1	L2	L3
мм	198	355	345	395	245	25	30	40

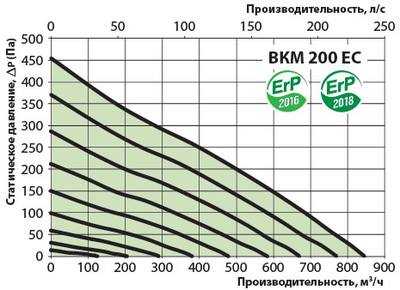

Диаграмма

Конструкция

Корпус вентилятора изготовлен из стали с полимерным покрытием. Подключение воздуховода производится с двух сторон к патрубкам вентилятора, на корпусе размещена клеммная герметичная коробка.

Двигатель

Вентилятор оборудован высокоэффективным ЕС мотором постоянного тока с внешним ротором, используется рабочее колесо с загнутыми назад лопатками. Данные моторы являются наиболее передовым решением для энергосбережения. Затраты на эксплуатацию на 35% ниже по сравнению с обычными двигателями, при этом сохраняется высокие показатели расхода воздуха и напора вентилятора.

Двигатель снабжен подшипниками качения со сроком службы 40000 часов.

Управление

Вентилятор подключается к однофазной сети переменного тока с напряжением 220-277 В/50-60 Гц. Может включаться от внешнего включателя или с помощью регулятора скорости, которым может изменять производительность вентилятора.

Регулятор скорости Вентс Р-1/010 может также включать и выключать вентилятор (поставляется отдельно).

Вентиляторы этой серии можно объединить с помощью программного обеспечения в единую сеть. Это позволит управлять работой всей системы вентиляции здания с выводом всех параметров на дисплей ПК. Также можно задавать параметры работы каждого вентилятора в сети. (Программное обеспечение не поставляется)

Монтаж

Допускается монтаж под любым углом относительно оси вентилятора. Присоединение к стене осуществляется с помощью крепежных кронштейнов, которые входят в комплект поставки. Подача питания на вентилятор осуществляется через наружную клеммную коробку. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.

Вентиляторы должны быть смонтированы на кронштейнах горизонтально или вертикально. Движение воздуха должно совпадать с направлением стрелки на корпусе вентилятора. При вертикальном монтаже со стороны патрубка всасывания необходимо установить козырек. Для обеспечения оптимальной производительности вентилятора и уменьшения аэродинамических потерь, связанных с турбулентностью воздушного потока, присоедините прямой участок воздуховода к патрубкам с обеих сторон вентилятора.

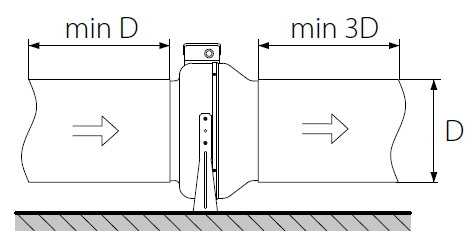

Минимальная рекомендуемая длина прямых участков:

1 диаметр со стороны входного патрубка;
3 диаметра со стороны выходного патрубка.

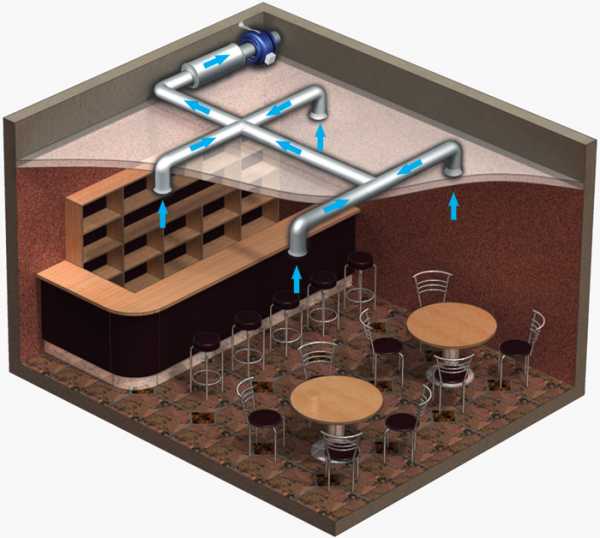

Пример монтажа
