Содержание

Рубрики журнала. Внп 17 расшифровка


Билет №2 – Билет 2 Назначение, устройство, принцип действия, техническая характеристика выключателя нагрузки типа внп 17

Эти аппараты служат для отключения всей или части электроустановки при наличии в ней токов небольших мощностей. Так, выключатели нагрузки на напряжение 6 кВ могут отключать токи до 400 А, а на напряжение 10 кВ- токи 200 А.

Выключатели нагрузки могут быть с предохранителями или без них. Выключатели нагрузки с предохранителями имеют рычажные устройства, действующие на отключающий механизм при перегорании плавкой вставки любого из трех предохранителей. Поэтому при коротком замыкании на линии перегорает плавкая вставка предохранителя и одновременно отключается выключатель нагрузки.

В некоторых выключателях нагрузки предусмотрены заземляющие устройства для безопасного производства работ. Заземляющие ножи располагают с любой стороны, а предохранители – на стороне, противоположной той, где установлены ножи.

Выключатель нагрузки состоит из рамы 2, на которой смонтированы вал 4 с рычагом и опорные изоляторы 8 с установленными на них подвижными 3 и неподвижными 7 контактными ножами, снабженными дугогасительными устройствами. Вал соединен с ножами фарфоровыми тягами 5. На неподвижных контактах 7 закреплены дугогасительные камеры 6

Предохранители 1 крепятся одним концом на контакты фарфорового изолятора, а вторым концом – на соответствующем изоляторе выключателя. В каждом предохранителе смонтирован указатель срабатывания действующий при перегорании плавкой вставки предохранителя. Устройство выключателя нагрузки типа ВНП-16 (ВНП-17) показано на рисунке:1-предохранители ПК

  1. Эксплуатация осветительных установок, сроки проведения осмотров и на что необходимо обращать внимание.
Рабочее и аварийное освещение во всех помещениях, на рабочих местах, открытых пространствах и улицах должно быть достаточным, электрическое освещение применяемые для эксплуатации электроустановок светильники рабочего и аварийного освещения должны быть только заводского изготовления. Светильники аварийного освещения должны отличаться от светильников рабочего освещения знаками или окраской. Питание светильников аварийного и рабочего освещения должно осуществляться от независимых источников. Сеть аварийного освещения должна быть выполнена без штепсельных розеток и присоединение к этой сети нагрузок не относящихся к этому освещению недопекается.

Щиты освещения должны иметь соответствующие надписи и диспетчерские наименования, с внутренней стороны – однолинейная схема.

Использование сетей освещения для подключение каких либо переносных или передвижных электроприёмников не допускается.

Установка в светильники ламп, мощность или цветность излучения которых не соответствует проектной, а также снятие расеевателей, экранирующих и защитных решеток светильников не допускается.

Мощность ламп должно быть не выше номинального значения допустимого для данного типа светильника.

Очистка светильников осмотр и ремонт сети электрического освещения должен выполняться по графику.

Проверка исправности аварийного освещения при отключении рабочего, должна проводиться 2 раза в год.

Осмотры и проверки электропроводок освещения аварийного освещения – один раз в 3 месяца;

Измерение освещенности внутри помещений проводится при вводе сети в эксплуатацию, а также при изменении функционального назначения помещения.

При осмотрах осветительных электроустановок проверяют состояние электропроводки, щитков, осветительных приборов, автоматов, выключателей, штепсельных розеток и других элементов установки. Проверяют также надежность имеющихся в установке контактов: ослабленные контакты должны быть затянуты, а обгоревшие — зачищены или заменены новыми, целостность и чистоту стекол, решеток и сеток, исправность уплотнений.

  1. Надзор при проведении работ и порядок включения электроустановки после полного окончания работ. Права и обязанности наблюдающего.

2.8.1. После допуска к работе надзор за соблюдением бригадой требований безопасности возлагается на производителя работ (ответственного руководителя, наблюдающего), который должен так организовать свою работу, чтобы вести контроль за всеми членами бригады, находясь по возможности на том участке рабочего места, где выполняется наиболее опасная работа.

Не допускается наблюдающему совмещать надзор с выполнением какой-либо работы.

2.8.2. При необходимости временного ухода с рабочего места производитель работ (наблюдающий), если его не могут заменить ответственный руководитель работ, допускающий или работник, имеющий право выдачи нарядов, обязан удалить бригаду с места работы (с выводом ее из РУ и закрытием входных дверей на замок, со снятием людей с опоры ВЛ и т.п.).

В случаях подмены производитель работ (наблюдающий) на время своего отсутствия должен передать наряд заменившему его работнику.

Оставаться в электроустановках напряжением выше 1000 В одному производителю р

10i5.ru

Билет №2 – Билет 2 Назначение, устройство, принцип действия, техническая характеристика выключателя нагрузки типа внп 17

Эти аппараты служат для отключения всей или части электроустановки при наличии в ней токов небольших мощностей. Так, выключатели нагрузки на напряжение 6 кВ могут отключать токи до 400 А, а на напряжение 10 кВ- токи 200 А.

Выключатели нагрузки могут быть с предохранителями или без них. Выключатели нагрузки с предохранителями имеют рычажные устройства, действующие на отключающий механизм при перегорании плавкой вставки любого из трех предохранителей. Поэтому при коротком замыкании на линии перегорает плавкая вставка предохранителя и одновременно отключается выключатель нагрузки.

В некоторых выключателях нагрузки предусмотрены заземляющие устройства для безопасного производства работ. Заземляющие ножи располагают с любой стороны, а предохранители – на стороне, противоположной той, где установлены ножи.

Выключатель нагрузки состоит из рамы 2, на которой смонтированы вал 4 с рычагом и опорные изоляторы 8 с установленными на них подвижными 3 и неподвижными 7 контактными ножами, снабженными дугогасительными устройствами. Вал соединен с ножами фарфоровыми тягами 5. На неподвижных контактах 7 закреплены дугогасительные камеры 6

Предохранители 1 крепятся одним концом на контакты фарфорового изолятора, а вторым концом – на соответствующем изоляторе выключателя. В каждом предохранителе смонтирован указатель срабатывания действующий при перегорании плавкой вставки предохранителя.

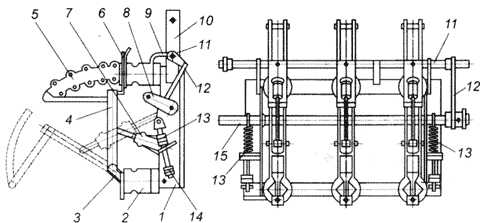

Устройство выключателя нагрузки типа ВНП-16 (ВНП-17) показано на рисунке:

1-предохранители ПК



  1. Эксплуатация осветительных установок, сроки проведения осмотров и на что необходимо обращать внимание.

Рабочее и аварийное освещение во всех помещениях, на рабочих местах, открытых пространствах и улицах должно быть достаточным, электрическое освещение применяемые для эксплуатации электроустановок светильники рабочего и аварийного освещения должны быть только заводского изготовления. Светильники аварийного освещения должны отличаться от светильников рабочего освещения знаками или окраской. Питание светильников аварийного и рабочего освещения должно осуществляться от независимых источников. Сеть аварийного освещения должна быть выполнена без штепсельных розеток и присоединение к этой сети нагрузок не относящихся к этому освещению недопекается.

Щиты освещения должны иметь соответствующие надписи и диспетчерские наименования, с внутренней стороны – однолинейная схема.

Использование сетей освещения для подключение каких либо переносных или передвижных электроприёмников не допускается.

Установка в светильники ламп, мощность или цветность излучения которых не соответствует проектной, а также снятие расеевателей, экранирующих и защитных решеток светильников не допускается.

Мощность ламп должно быть не выше номинального значения допустимого для данного типа светильника.

Очистка светильников осмотр и ремонт сети электрического освещения должен выполняться по графику.

Проверка исправности аварийного освещения при отключении рабочего, должна проводиться 2 раза в год.

Осмотры и проверки электропроводок освещения аварийного освещения – один раз в 3 месяца;

Измерение освещенности внутри помещений проводится при вводе сети в эксплуатацию, а также при изменении функционального назначения помещения.

При осмотрах осветительных электроустановок проверяют состояние электропроводки, щитков, осветительных приборов, автоматов, выключателей, штепсельных розеток и других элементов установки. Проверяют также надежность имеющихся в установке контактов: ослабленные контакты должны быть затянуты, а обгоревшие — зачищены или заменены новыми, целостность и чистоту стекол, решеток и сеток, исправность уплотнений.


  1. Надзор при проведении работ и порядок включения электроустановки после полного окончания работ. Права и обязанности наблюдающего.

2.8.1. После допуска к работе надзор за соблюдением бригадой требований безопасности возлагается на производителя работ (ответственного руководителя, наблюдающего), который должен так организовать свою работу, чтобы вести контроль за всеми членами бригады, находясь по возможности на том участке рабочего места, где выполняется наиболее опасная работа.

Не допускается наблюдающему совмещать надзор с выполнением какой-либо работы.

2.8.2. При необходимости временного ухода с рабочего места производитель работ (наблюдающий), если его не могут заменить ответственный руководитель работ, допускающий или работник, имеющий право выдачи нарядов, обязан удалить бригаду с места работы (с выводом ее из РУ и закрытием входных дверей на замок, со снятием людей с опоры ВЛ и т.п.).

В случаях подмены производитель работ (наблюдающий) на время своего отсутствия должен передать наряд заменившему его работнику.

Оставаться в электроустановках напряжением выше 1000 В одному производителю работ (наблюдающему) или членам бригады без производителя работ (наблюдающего) не разрешается. Исключением могут быть следующие виды работ:

регулировка выключателей, разъединителей, приводы которых вынесены в другое помещение;

монтаж, проверка вторичных цепей, устройств защиты, электроавтоматики, сигнализации, измерений, связи и др.;

прокладка силовых и контрольных кабелей;

испытания электрооборудования с подачей повышенного напряжения, когда необходимо осуществлять наблюдение за испытываемым оборудованием и предупреждать об опасности приближения к нему посторонних лиц.

2.8.3. Допускается с разрешения производителя работ (наблюдающего) временный уход с рабочего места одного или нескольких членов бригады. При этом выводить их из состава бригады не требуется. В электроустановках напряжением выше 1000 В количество членов бригады, оставшихся на рабочем месте, должно быть не менее двух, включая производителя работ (наблюдающего).

Члены бригады, имеющие группу III, могут самостоятельно выходить из РУ и возвращаться на рабочее место, члены бригады, имеющие группу II, – только в сопровождении члена бригады, имеющего группу III, или работника, имеющего право единоличного осмотра электроустановок. Не допускается после выхода из РУ оставлять дверь не закрытой на замок.

Возвратившиеся члены бригады могут приступить к работе только с разрешения производителя работ (наблюдающего).

2.8.4. При обнаружении нарушений настоящих Правил или выявлении других обстоятельств, угрожающих безопасности работающих, бригада должна быть удалена с рабочего места и у производителя работ (наблюдающего) должен быть отобран наряд. Только после устранения обнаруженных нарушений бригада может быть вновь допущена к работе с оформлением нового наряда.

2.8.5. Изменять состав бригады разрешается работнику, выдавшему наряд, или другому работнику, имеющему право выдачи наряда на выполнение работ в электроустановке. Указания об изменениях состава бригады могут быть переданы по телефону, радио или с нарочным допускающему, ответственному руководителю или производителю работ (наблюдающему), который в наряде за своей подписью записывает фамилию и инициалы работника, давшего указание об изменении.

2.8.6. При замене ответственного руководителя или производителя работ (наблюдающего), изменении состава бригады более чем наполовину, изменении условий работы наряд должен быть выдан заново.
Включение электроустановок после полного окончания работ

2.12.1. Работник из числа оперативного персонала, получивший разрешение (распоряжение) на включение электроустановки после полного окончания работ, должен перед включением убедиться в готовности электроустановки к включению (проверить чистоту рабочего места, отсутствие инструмента и т.п.), снять временные ограждения, переносные плакаты безопасности и заземления, установленные при подготовке рабочего места оперативным персоналом, восстановить постоянные ограждения.

2.12.2. Допускающему из числа оперативно-ремонтного персонала может быть предоставлено право после окончания работы в электроустановке включить ее без получения дополнительного разрешения или распоряжения.

Предоставление права на такое включение должно быть записано в строке наряда «Отдельные указания».

Право на такое включение может быть дано только в том случае, если к работам на электроустановке или ее участке не допущены другие бригады.

2.12.3. В аварийных случаях оперативный персонал или допускающий могут включить в работу выведенное в ремонт электрооборудование или электроустановку в отсутствие бригады до полного окончания работ при условии, что до прибытия производителя работ и возвращения им наряда на рабочих местах расставлены работники, обязанные предупредить производителя работ и всех членов бригады о том, что электроустановка включена и возобновление работ запрещается.

Права и обязанности наблюдающего

Наблюдающий должен назначаться для надзором за бригадами, не имеющий права самостоятельно работать в электроустановках.

Наблюдающий отвечает:


  1. за соответствие подготовленного рабочего места указанием, предусмотренным в наряде;

  2. за чёткость и полноту целевого инструктажа членов бригады;

  3. За наличие и сохранность установленных на рабочем месте заземлений, ограждений, плакатов и знаков безопасности, запирающих устройств приводов;

  4. За безопасность членов бригады в отношении поражением электрическим током электроустановки.

Наблюдающий может назначаться работник, имеющий группу III.

topuch.ru

ВЫКЛЮЧАТЕЛИ НАГРУЗКИ ПЕРЕМЕННОГО ТОКА серии ВНП-16, ВНП-17/400-630, ВНПп-16-17/400-630

ВЫКЛЮЧАТЕЛИ НАГРУЗКИ ПЕРЕМЕННОГО ТОКА серии ВНП-16, ВНП-17/400-630, ВНПп-16-17/400-630

ВЫКЛЮЧАТЕЛИ НАГРУЗКИ ПЕРЕМЕННОГО ТОКА серии ВНП-16, ВНП-17/400-630, ВНПп-16-17/400-630

Описание ВНП-16, ВНП-17/400-630, ВНПП-16, ВНПП-17/400-630

Выключатели нагрузки ВНП-16, ВНПп-16 являются улучшенной модификацией выключателя нагрузки ВНП-16-17 / 400. Выключатели предназначены для коммутации под нагрузкой цепей трехфазного переменного тока частоты 50Гц напряжением 10 кВ с изолированной или заземленной нейтралью. Устанавливаются в качестве камерах одностороннего комплектующих изделий в ячейки КРУ, камеры КСО, трансформаторные подстанции, а также для замены выключателей в перечисленных устройствах, находящихся в эксплуатации.

Выключатели относятся к коммутационным аппаратам, снабженным автогазовым дугогасительным устройством. Климатическое исполнение У по ГОСТ 15150, категория размещения 3.

ОСОБЕННОСТИ:

+ Увеличена скорость отключения до 4 м/с (за счѐт увеличения витков пружин)
+ Использование тяговых изоляторов из современных полимеров
+ Дугогасящий нож из меди с напайкой из тугоплавких сплавов

Технические данные ВНП-16, ВНП-17

Наименование параметраВеличина
1. Номинальное напряжение, кВ10
2. Номинальный ток, А400
3. Ток электродинамической стойкости, кА25
4. Номинальное начальное значение периодической составляющей сквозного тока короткого замыкания, кА 10
5. Срок службы до списания, лет25

Условие эксплуатации:

– высота над уровнем моря – не более 1000 м;
– температура окружающего воздуха от – 45° С до + 40° С;
– окружающая среда невзрывоопасная;
– рабочее положение в пространстве – вертикальное с допустимым отклонением от вертикали не более 5°.

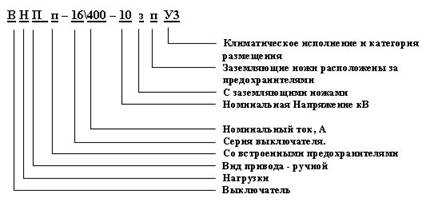

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

ТИПОИСПОЛНЕНИЕ:

В зависимости от конструкции выключатели имеют следующие исполнения:
ВНП-16 / 400-10У3;
ВНП-16 / 400-10зУ3;
ВНПп-16 / 400-10зпУ3.
Выключатели типа ВНП-16 / 400-10У3 представляют собой выключатель с ручными приводом типа ПР-17, предназначенный для включения и отключения токов нагрузки.
Выключатели типа
ВНП-16
/ 400-10зУ3 представляют собой выключатель с ручным приводом типа:
  • ПР-17, предназначенный для включения и отключения токов нагрузки и имеющий ножи заземления снизу или сверху;
  • ПР-10 – для включения и отключения ножей заземления.
Выключатели типа ВНПп-16 / 400-10зпУ3 – заземляющие ножи установлены за полурамой с предохранителями.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ:

Принцип работы выключателей основан на гашении электрической дуги, возникающей при размыкании контактов потоком газа, образующегося в результате воздействия высокой температуры дуги на газогенерирующие материалы.

Выключатели типа ВНП-16 / 400-10з У3 состоит из сварной рамы с валом, на которой установлены шесть изоляторов. На трех изоляторах, расположенных в нижней части рамы, крепятся ножи контактные, а в верхней части – главные и дугогасительные контакты. Движение от рычагов вала к ножам контактным передается посредством изоляционных тяг.  На концах вала установлены по две отключающие пружины, производящие с определенной скоростью отключение механизма свободного расцепления привода.

В выключателях типа ВНПп-16 / 400-10з У3, с противоположной стороны от ножей заземления, устанавливается полурама с предохранителями. Если ножи заземления находятся сверху выключателя, то полурама – снизу и наоборот.

Управление ножами заземления осуществляется отдельным ручным приводом типа ПР-10, расположенным с противоположной стороны от привода выключателя.

Вал ножей заземления и вал выключателя связаны между собой блокировкой, которая не позволяет включить выключатель при включенных ножах заземления. При отключенном выключателе ножи заземления можно включить и выключить.

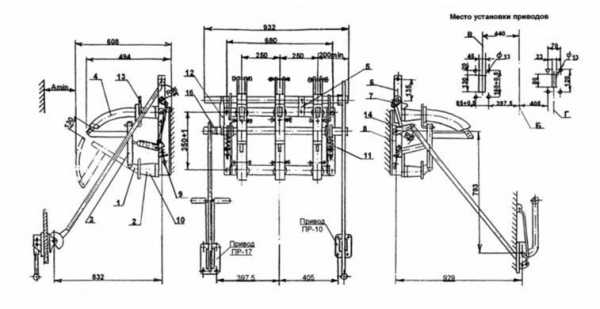

Габаритные размеры ВНП-16, ВНП-17:

1 – осевой контакт;
2
– изоляционная тяга;
3 – контактный нож;
4 – дугогасительная камера;

5 – гибкий заземляющий контакт;
6 – ножи заземления;
7 – рычаг;
8 – рама;
9 – буфер;
10 – опорный изолятор;
11 – отключающие пружины;
12 – тяга;
13 – главный контакт;
14 – рычаг;
15 – рычаг;
16 – втулка.

energokru.ru

Выключатель – нагрузка – тип

Выключатель – нагрузка – тип

Cтраница 1

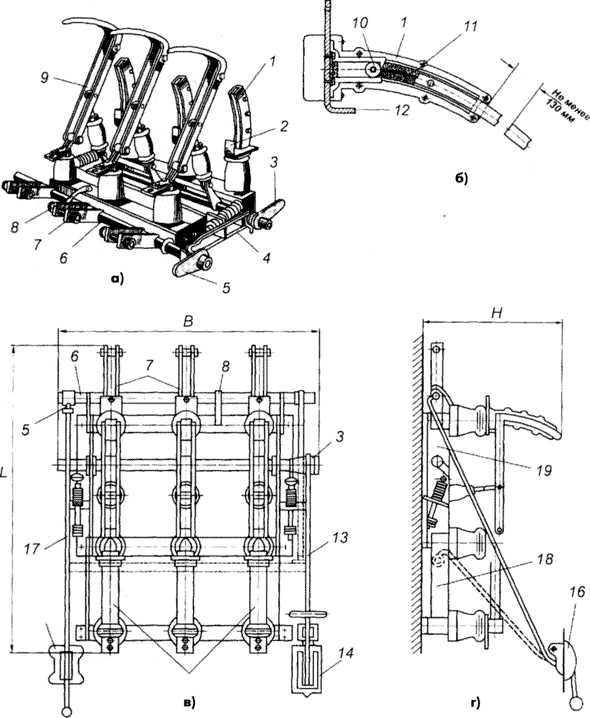

Выключатели нагрузки типа ВН-16 ( рис. 25) состоят из рамы /, изоляторов 2, дуго-гасительных камер 3, подвижных контактных ножей 4, фарфоровых тяг 5, которыми ножи соединены с валом 6 выключателя.  [1]

Выключатели нагрузки типа ВНП-16

и ВНП-17 снабжены предохранителями типа ПК, смонтированными на дополнительной раме. Выключатели ВНП-17 отключаются автоматически при перегорании плавких вставок любой фазы.  [2]

Выключатели нагрузки типа ВН-16 по своей конструкции схожи с трехполюсными разъединителями внутренней установки. В отличие от разъединителей на верхних изоляторах выключателей установлены дугога-сительные пластмассовые камеры, имеющие специальные газогенерирующие вкладыши.  [4]

Выключатели нагрузки типа ВН-16 устанавливаются, как и разъединители, в камерах сборного распределительного устройства ( КСО-3) либо на металлических конструкциях в несборных распределительных устройствах.  [5]

Выключатель нагрузки типа ВН ( рис. 7.3, а) предназначен для установки в вертикальное положение и по внешнему виду напоминает трехполюсный разъединитель. Выключатель имеет номинальное напряжение 10 кВ и отключаемый ток 200 А. Все три полюса размещаются на одной сварной раме. На верхнем изоляторе закреплены неподвижный главный контакт 2, дугогасительная камера и второй вывод полюса. В середине закреплен дугогасительный контакт 4 в виде изогнутой тонкой медной шины. По бокам идут две стальные пластины, образующие главный подвижный контакт.  [6]

Выключатели нагрузки типа ВН допускают коммутацию конденсаторных батарей мощностью до 400 кВ – А.  [7]

Выключатели нагрузки типа ВНП-16 отличаются от ВН-16 наличием прицепной рамы, на которой устанавливаются высоковольтные предохранители типа ПК.  [9]

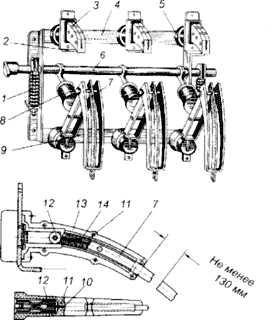

Выключатели нагрузки типа ВНП-17 ( рис. 16) предназначены для отключения и включения электрических цепей высокого напряжения как при токах нагрузки, так и при отсутствии тока. Для отключения токов перегрузки и коротких замыканий к выключателю пристраивают предохранитель ПК с кварцевым наполнителем.  [10]

Выключатели нагрузки типа ВНП-16 отличаются от ВН-16 наличием прицепной рамы, на которой устанавливаются высоковольтные предохранители типа ПК.  [12]

Выключатели нагрузки типа ВНП-17 ( рис. 16) предназначены для отключения и включения электрических цепей высокого напряжения как при токах нагрузки, так и при отсутствии тока. Для отключения токов перегрузки и коротких замыканий к выключателю пристраивают предохранитель ПК с кварцевым наполнителем.  [13]

Выключатели нагрузки типов ВН-16, ВНП-16 и ВНП-17 трехполюсные предназначены для отключения электрических цепей до 400 а под нагрузкой и батарей конденсаторов мощностью до 400 ква.  [15]

Страницы:      1    2    3    4    5

www.ngpedia.ru

Выключатели Нагрузки Внп Нальчик – Что Где Когда – Каталог статей

выключатели нагрузки внп нальчик

Выключатель нагрузки ВНП-М1-10/630-20

Автогазовый трехполюсный выключатель нагрузки типа ВНП-М1-10/630-20 со встроенным пружинным приводом, ручным заводом, дистанционным и местным включением и отключением для многократных коммутационных операций, предназначен для коммутации под нагрузкой цепей трехфазного тока частотой 50 – 60 Гц номинальным напряжением от 3 до 10 кВ и номинальным током 630 А в сетях с заземленной и изолированной нейтралью, используется в шкафах комплектных распределительных устройств (КРУ), в камерах стационарных одностороннего обслуживания (КСО), в комплектных трансформаторных подстанциях (КТП).

По заказу выключатель может поставляться для установки на передней или задней стенках шкафа с контактной системой, повернутой к оператору.

Исполнение по ГОСТ 15150: обычное – У2 экспортное – У2 тропическое – Т3

Конструктивные отличия выключателей ВНП-М1-10

  • ВНП-М1-10/630-20 – выключатель с пружинным приводом
  • ВНП-М1-10/630-20з – то же с заземляющими ножами
  • ВНП-М1-10/630-20зп3 – то же с заземляющими ножами, с устройством для установки предохранителей и с устройством для подачи команды на отключение при перегорании предохранителя.

Особенности и преимущества выключателей ВНП-М1-10

Термическая стойкость – 3 секунды ( по ГОСТу – 1 секунда )

Отключение переходных токов 1000 А при cos = 0,23

Конструкция выключателя позволяет с незначительными затратами заменить старые, находящиеся в эксплуатации, выключатели ВНз – 16, ВНр -10 и ВНП -10 на высоконадежные с повышенными параметрами и безопасными выключателями типа ВНП-М1-10/630-20.

В заказе необходимо указать: тип выключателя, напряжение цепей управления, напряжение и ток предохранителей, расположение выключателя ( на передней или задней стенке шкафа ).

Технические характеристики выключателей ВНП-М1-10

  • Номинальное напряжение, кВ: 10
  • Номинальное рабочее напряжение кВ: 12
  • Номинальный ток, А: 630
  • Номинальный ток отключения при cos 0,7. А. 630
  • Наибольший ток отключения при cos 0,7. А. 1000
  • Номинальный переходный ток отключения при cos = 0,23. А 1000
  • Сквозной ток короткого замыкания, кА. 20
  • Номинальное напряжение вспомогательных цепей при постоянном токе, В: 100,110,220
  • Номинальное напряжение вспомогательных цепей при переменном токе, В. 100,127,220
  • Время протекания тока короткого замыкания, с. 3

Возможные спецификации

ВНП-М1-10/630-20зп3, ВНП-М1-10/630-20з, ВНП-М1-10/630-20

Выключатель нагрузки ВНП-М1-10/630-20 имеет следующие метки:

ВЫКЛЮЧАТЕЛИ НАГРУЗКИ ПЕРЕМЕННОГО ТОКА серии ВНП-16, ВНП-17/400-630, ВНПп-16-17/400-630

Описание ВНП-16. ВНП-17/400-630, ВНПП-16. ВНПП-17/400-630

Выключатели нагрузки ВНП-16. ВНПп-16 являются улучшенной модификацией выключателя нагрузки ВНП-16-17 / 400. Выключатели предназначены для коммутации под нагрузкой цепей трехфазного переменного тока частоты 50Гц напряжением 10 кВ с изолированной или заземленной нейтралью. Устанавливаются в качестве камерах одностороннего комплектующих изделий в ячейки КРУ. камеры КСО. трансформаторные подстанции. а также для замены выключателей в перечисленных устройствах, находящихся в эксплуатации.

Выключатели относятся к коммутационным аппаратам, снабженным автогазовым дугогасительным устройством. Климатическое исполнение У по ГОСТ 15150, категория размещения 3.

ОСОБЕННОСТИ:

+ Дугогасящий нож из меди с напайкой из тугоплавких сплавов

Выключатели нагрузки ВНП

Назначение выключателя нагрузки ВНП

Выключатель нагрузки ВНП – устройство, которое предназначается для снятия нагрузки с цепи, находящейся под высоким напряжением. После этого персонал может приступать к обслуживанию цепи или электрооборудования, которое цепь питает электроэнергией. Выключатели нагрузки ВНП также используются для заземления и для обеспечения видимого разрыва цепи, что повышает безопасность электриков.

Устройство выключателя нагрузки ВНП

Подобно большинству выключателей нагрузки, ВНП состоит из рамы, на которую монтируются изоляторы (всего их 6, по 3 с верхней и нижней части рамы). В верхней части рамы устанавливаются неподвижные главные, а также дугогасительные контакты и дугогасительная камера. В нижней части рамы установлены подвижные контакты. Изоляционные тяги передают к контактным ножам движение от вала. Кроме того, выключатели ВНП снабжены двумя пружинами для отключения и предохранителем. Выключатель оснащен блоком управления, на котором располагаются электромагниты управления приводом, переключатель дистанционного управления и индикаторы положения привода и выключателя.

Принцип работы выключателя нагрузки ВНП

Принцип работы выключателя нагрузки ВНП, как и принцип действия других автогазовых выключателей, основан на том, что дуга, возникающая при размыкании контактов, которые находятся под нагрузкой, гасится в специальной дугогасительной камере. Это происходит благодаря тому, что под воздействием высокой температуры, которая возникает из-за дуги, вкладыш из органического стекла, находящийся в камере, начинает активно выделять газы, которые прерывают дугу. Моментально гашение дуги позволяет свести к минимуму негативный эффект, которые она может оказать на токонесущий проводник.

Сфера использования выключателя нагрузки ВНП

Выключатели нагрузки ВНП устанавливаются в распределительных устройствах. Выключатели данного типа можно увидеть в комплектных трансформаторных подстанциях, в камерах одностороннего обслуживания, в распределительных щитах и в шкафах управления. Выключатели ВНП используются как в промышленных, так и в городских электросетях.

Товар просмотрен сегодня 2 раз(a)

всего 924 раз(a)

Автогазовый трехполюсный выключатель нагрузки типа ВНП-М1-10/630-20 со встроенным пружинным приводом, ручным заводом, дистанционным и местным включением и отключением для многократных коммутационных операций, предназначен для коммутации под нагрузкой цепей трехфазного тока частотой 50 – 60 Гц номинальным напряжением от 3 до 10 кВ и номинальным током 630 А в сетях с заземленной и изолированной нейтралью, используется в шкафах комплектных распределительных устройств (КРУ), в камерах стационарных одностороннего обслуживания (КСО), в комплектных трансформаторных подстанциях (КТП).

Выключатель может работать от сигналов в схемах АВР. По заказу выключатель может поставляться для установки на передней или задней стенках шкафа с контактной системой, повернутой к оператору.

Технические характеристики

Номинальное напряжение, кВ 10

Наибольшее рабочее напряжение, кВ 12

Номинальный ток, А 630

Номинальный ток отключения при cos #61546 #61619 0,7. А 630

Наибольший ток отключения при cos #61546 #61619 0,7. А 1000

Номинальный переходный ток отключения при cos #61546 #61501 0,23. А 1000

Сквозной ток короткого замыкания, кА 20

Номинальное напряжение переменного тока вспомогательных цепей, В: 100. 127, 220

Время протекания тока короткого замыкания, с 3

Механический ресурс, циклов 2000

Количество коммутаций тока нагрузки при cos #61546 #61501 0,7 без ревизии, не менее, циклов:

Ток нагрузки 630 400 300 200 100 63

Количество коммутаций 200 320 420 630 1260 2000

Выключатель имеет следующие конструктивные отличия:

ВНПп-М1-10/630 – выключатель с расположением на передней стенке шкафа.

ВНПз-М1-10/630 – выключатель с расположением на задней стенке шкафа.

ВНПп-М1-10/630-20, ВНПз-М1-10/630-20 – выключатель с пружинным приводом

(базовая модель)

ВНПп-М1-10/630-20з, ВНПз-М1-10/630-20з – то же с заземляющими ножами

ВНПз-М1-10/630-20 2з – то же с двумя заземляющими ножами и

сигнализацией положения заземлителей

ВНПп-М1-10/630-20зп3, ВНПз-М1-10/630-20зп3 – то же с заземляющими ножами, с устройством для установки предохранителей и с устройством для подачи команды на отключение при перегорании предохранителя.

Схемы расположения выключателя в шкафу указаны на рис. 1 – 3.

Конструкция выключателя позволяет с незначительными затратами заменить старые, находящиеся в эксплуатации, выключатели ВНз – 16, ВНр –10, ВНП –10, ВНП-17 на высоконадежные с повышенными параметрами и безопасными выключателями типа ВНП-М1-10/630-20.

ОАО “Н3ВА” окажет помощь в замене старых выключателей в ячейках КСО, КРУ, КТП новыми выключателями ВНП-М1-10/630-20.

В заказе необходимо указать: тип выключателя ( на передней или задней стенке шкафа ), напряжение цепей управления.

ВНИМАНИЕ!

Последняя модернизация выключателя нагрузки ВНП-М1-10/630-20, подтвержденная испытаниями во Всероссийском Электротехническом институте им. Ленина в г. Москве, дала результаты по техническим параметрам, соответствующим требованиям Международной Энергетической Комиссии ( МЭК ), в частности:

– термическая стойкость – 3 секунды ( по ГОСТу – 1 секунда )

– отключение переходных токов 1000 А при cos #61546 = 0,23 в случае перегорания

в одной из фаз предохранителя ( по ГОСТу – отсутствует ).

Технические условия на выключатель ВНП-М1-10/630-20 согласованы с Департаментом стратегии и научно-технической политики РАО «ЕЭС России» письмом № 02-01-2-4/146 от 12.02.98 г.

ВЫКЛЮЧАТЕЛИ НАГРУЗКИ АВТОГАЗОВЫЕ ТИПА ВНП-М1-1-/630

Общие сведения

Выключатели нагрузки автогазовые обычного применения типа ВНП-М1-10/630-20 и ограниченного применения ВНПу-М1-10/630-31,5 предназначены для коммутации под нагрузкой цепей трехфазного тока частотой 50-60 Гц номинальным напряжением от 3 до 10 кВ и номинальным током 630 А с заземленной или изолированной нейтралью. Выключатели используются в шкафах комплектных распределительных устройств (КРУ), в камерах стационарных одностороннего обслуживания (КСО), в комплектных трансформаторных подстанциях (КТП).

П – со встроенным пружинным приводом

у – с усиленной контактной системой

М1 – модернизированный

10 – номинальное напряжение, кВ

630 – номинальный ток, А

Х – номинальная периодическая составляющая сквозного тока

короткого замыкания (20 31,5), кА

з – с заземляющими ножами

п – со встроенными предохранителями и заземляющими ножами,

расположенными за предохранителями

З – с устройством для подачи команды на отключение при

перегорании предохранителей

Х – климатическое исполнение и категория размещения (У2, Т3).

nbspnbspТИПОИСПОЛНЕНИЕ

nbspnbspВыключатели общего применения:

nbspnbspВНП-М1-10/630-20У2(Т3)

nbspnbspВНП-М1-10/630-20зУ2(Т3)

nbspnbspВНП-М1-10/630-20зпУ2(Т3)

nbspnbspВыключатели указанных типов имеют следующие основные конструктивные отличия:

nbspnbspВНП-М1-10/630-20 – выключатель со встроенным пружинным приводом

nbspnbspВНП-М1-10/630-20з – имеет ножи заземления

nbspnbspВНП-М1-10/630-20зпЗ – имеет дополнительно полурамы для предохранителей и устройство для подачи команды на отключение при перегорании предохранителя.

nbspnbspВыключатели ограниченного применения:

nbspnbspВНПу-10/630-31,5У2

nbspnbspВНПу-10/630-31,5зУ2

nbspnbspВНПу-10/630-31,5зп3У2

Условия эксплуатации

Наибольшая высота над уровнем моря 1000 м.

nbspnbspВерхнее рабочее значение температуры окружающего воздуха: для исполнения У2 35°С (предельное значение 55°С со снижением номинального тока до 50%), для исполнения Т3 55°С.

nbspnbspНижнее рабочее значение температуры окружающего воздуха: для исполнения У2 – 45°С, для исполнения Т3 – 10°С.

nbspnbspТип атмосферы II по ГОСТ 15150-69.

nbspnbspОкружающая среда невзрывоопасная.

nbspnbspРабочее положение в пространстве – на вертикальной плоскости, допускается отклонение до 5° в любую сторону.

nbspnbspВыключатели соответствуют ТУ16-94 ИБЦЖ. 674212.001 ТУ. ТУ 16-94 ИБЦЖ.674212.001 ТУ

Технические характеристики

Номинальное напряжение, кВ – 10 Наибольшее рабочее напряжение, кВ – 12 Номинальный ток, А – 630 Наибольший ток отключения при соs j. 0,7, А – 800 Нормированные параметры сквозного тока короткого замыкания – среднеквадратичное значение тока за время его протекания (ток термической стойкости), кА: для ВНП-М1-10/630-20 – 20 для ВНПу-М1-10/630-31,5 – 31,5 Время протекания тока (время короткого замыкания), с – 1 Нормированные параметры тока включения, кА: наибольший пик – 51 начальное действующее значение периодической составляющей – 20 Номинальное напряжение вспомогательных электрических цепей отключения и включения, В: при постоянном токе – 100, 110, 220 при переменном токе – 100, 127, 220 Износостойкость выключателя, циклов: механическая – 2000 коммутационная – 200 Количество коммутаций тока нагрузки при соs j. 0,7 без ревизии, циклов, не менее: 630 А – 200 400 А – 320 300 А – 420 200 А – 630 100 А – 1260 50 А – 2520 Срок службы выключателя до списания, лет – 30

Конструкция и принцип действия

Выключатель относится к коммутационным аппаратам, снабженным автогазовым дугогасительным устройством. Принцип работы выключателя основан на гашении электрической дуги, возникающей при размыкании дугогасительных контактов, потоком газа, образующегося в результате воздействия высокой температуры дуги на газогенерирующие материалы.

nbspnbspПри включении выключателя сначала замыкаются главные контакты, а затем дугогасительные.

nbspnbspПри отключении выключателя также сначала размыкаются главные контакты, а затем дугогасительные.

nbspnbspВыключатель типа ВНП-М1-10/630-20 (рис. 1) состоит из рамы, на которой установлены шесть опорных изоляторов. На трех изоляторах, расположенных в нижней части рамы, крепятся шарнирно главные подвижные контакты совместно с подвижными дугогасительными контактами, а в верхней части – главные контакты, дугогасительные неподвижные контакты и дугогасительная камера.

nbspnbspОбщий вид, габаритные и установочные размеры выключателя ВНП-М1-10/630 20зпЗУ2

nbspnbsp1 – рама 2 – изолятор опорный

nbspnbsp3 – контакт главный неподвижный

nbspnbsp4 – контакт дугогасительный неподвижный

nbspnbsp5 – камера дугогасительная 6 – тяги изоляционные

nbspnbsp7 – пластина 8 – контакт главный подвижный

nbspnbsp9 – контакт дугогасительный подвижный 10 – система тяг

nbspnbsp11 – вал 12 – указатель механический

nbspnbsp13 – электромагнит дистанционного управления на включение

nbspnbsp14 – электромагнит дистанционного управления на отключение

nbspnbsp15 – контактор 16 – вал промежуточный

nbspnbsp17 – ножи заземляющие 18 – полурама 19 – предохранитель

nbspnbsp20 – устройство для подачи команды при перегорании предохранителя 21 – полурама 22 – пластина

nbspnbspДля включения и отключения выключателя имеется энергоноситель в виде пружины кручения. Для передачи движения к подвижным контактам служат изоляционные тяги.

nbspnbspДля управления выключателем на раме установлен блок с электромагнитами дистанционного управления на включение и отключение соответственно, а также контактор с микропереключателями, как элементы дистанционного указателя.

nbspnbspВ конструкции выключателя нагрузки предусмотрен местный указатель. Надписи, указывающие положение выключателя и привода, располагаются на валу и механическом указателе. Дистанционный указатель, сигнализирующий синхронно о положении выключателя и привода, устанавливается на выносном пульте управления согласно схеме электрической (рис. 2).

nbspnbspВ выключателях типа ВНП-М1-10/630-з дополнительно присоединяются заземляющие ножи с помощью боковых пластин, промежуточного вала и системы тяг. Заземляющие ножи устанавливаются на полураме, которая крепится на задней стенке камеры. Заземляющие ножи управляются съемной рукояткой.

nbspnbspВыключатели типа ВНП-М1-10/630зпЗ дополнительно имеют предохранители, установленные на полураме. Заземляющие ножи расположены за предохранителями. Выключатели данного типа содержат устройство для подачи команды на отключение при перегорании предохранителя. Устройство закреплено на полураме.

nbspnbspВ конструкции выключателя предусмотрены блокировки, которые обеспечивают:

nbspnbspневозможность включения выключателя при не полностью заведенной пружине привода

nbspnbspневозможность включения заземляющих ножей при включенном положении выключателя

nbspnbspневозможность включения выключателя при включенных заземляющих ножах

nbspnbspневозможность включения заземляющих ножей при взведенном приводе

nbspnbspневозможность взведения привода при включенных заземляющих ножах

nbspnbspневозможность повторного взведения привода при включенном выключателе.

nbspnbspВыключатели ограниченного применения ВНПу-М1-10/630-31,5 дополнительно снабжены пластинами (магнитными замками) на главных подвижных контактах.

В комплект поставки входят: выключатель нагрузки рукоятка для завода пружины привода и оперирования приводом ножей заземления

Источники: http://all-energo.ru/store/auto/switch_load/vnp-m1-10, http://energostroi-kru.ru/vykluchateli/vnp-16-17.html, http://velsnab.ru/catalog/elektrooborudovanie/vyklyuchateli_nagruzki/vyklyuchateli_nagruzki_vnp/, http://www.stroyportal.su/production/Vyklyuchatelyu_nagruzki_VNP_M1_10_630/474187, http://www.laborant.ru/eltech/02/0/3/02-96.htm

nalchik-8662.my1.ru

Высоковольтные выключатели – Источники электроснабжения

Высоковольтные выключатели могут включаться вручную или дистанционно при помощи электромагнитных или электромашинных приводов.

Выключатели нагрузки

На трансформаторных подстанциях при небольших мощностях в последние годы все большее распространение получают высоковольтные выключатели упрощенного типа, так называемые выключатели нагрузки.

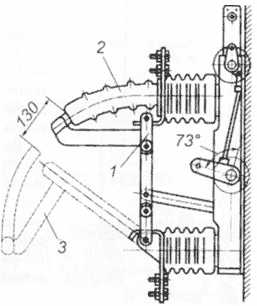

На рисунке ниже приведен эскиз выключателя нагрузки ВНП-16.

Выключатель нагрузки типа ВНП-16
в комплекте с плавкими
предохранителями типа ПК

1 — опорный изолятор; 2 — дугогасительный нож; 3 — гасительная камера; 4 — отключающая пружина; 5 — патрон предохранителя; 6 — вывод для присоединения шин.

Действие выключателя нагрузки основано на том же принципе, что и автогазового выключателя: контакты разрываются в дугогасительной камере 3 из органического стекла. Дугогасительные камеры таких выключателей рассчитаны только для отключения номинальных токов. Токи короткого замыкания отключаются высоковольтными предохранителями большой мощности (типа ПК), установленными на общей раме выключателя нагрузки.

Выключатели нагрузки снабжаются, как правило, ручным приводом; выпускаются они также и с электромагнитным приводом. Установка выключателей нагрузки обходится дешевле и требует меньше места по сравнению с масляными выключателями. Выключатели нагрузки ВН-16, ВНП-16 и ВНП-17 изготовляются на напряжения 6—10 кВ и номинальные токи до 400 А. Выключатель нагрузки ВН-11 обеспечивает включение и отключение тока холостого хода и нагрузки трехфазных трансформаторов мощностью от 160 до 050 кВ*А.

Разъединители

При производстве работ в сетях напряжения выше 1000 В представляется необходимым разомкнуть цепи для снятия напряжения с отдельных ее участков при отсутствии нагрузки, например для выполнения ремонтных работ. Для этих целей служат разъединители. Они создают видимый разрыв цепи и по правилам электробезопасности ими нельзя производить отключение под нагрузкой.

Существует ряд конструктивных исполнений разъединителей. Габариты их зависят от величины номинального тока и напряжения, на которое они рассчитаны. На рисунке ниже приведена одна из конструкций трехполюсного разъединителя на напряжение 6—10 кВ.

Трехполюсный разъединитель
6— 10 кВ для внутренней установки

1 — неподвижные контакты;
2 — ножи-разъединители;
3 — изоляторы; 4 — ось.

Как видно из рисунка, каждый разъединитель состоит из токоведущих частей (ножей-разъединителей), изоляторов, деталей управления и механического крепления.


«Электроснабжение строительно-монтажных работ», Г.Н. Глушков

Подвесные изоляторы предназначаются для крепления проводов воздушных линий (BЛ). Для BЛ применяются следующие типы изоляторов: при напряжении 6—10 кВ — штыревые фарфоровые и стеклянные ШФ 6-А и ШФ НО-А, ШФ 10-5, ШСС-10 и ШССЛ-10; при напряжении 20—35 кВ — штыревые фарфоровые ШФ 20-А, ШФ 20-Б, ШФ 35-А, ШФ 25-Б, ШФ 35-В, СШ-35; при напряжении от…

Для защиты электрических устройств от перенапряжения применяются молниеотводы и разрядники. При грозовом разряде вблизи воздушной линии электропередачи в проводах линии индуктируется напряжение, измеряемое десятками тысяч и даже миллионами вольт. Волны перенапряжений, распространяясь по проводам линии, могут причинить большой ущерб электроустановкам, с которыми связана ЛЭП. В зависимости от необходимых мер противогрозовой защиты все сооружения разделяются на…

При возникновении на токоведущих частях установки перенапряжения искровые промежутки пробиваются, и перенапряжение оказывается приложенным к вилитовым дискам. При этом сопротивление вилита резко уменьшается, и волна перенапряжения отводится в землю. При восстановлении нормального напряжения восстанавливается диэлектрическая прочность вилита, и ток на землю прекращается. Шины В распределительных устройствах применяются медные, алюминиевые и стальные шины. Медь отличается относительно…

Трансформаторы напряжения рассчитываются на номинальное напряжение вторичной обмотки 100 В (при номинальном напряжении, приложенном к первичной обмотке). На рисунке ниже – а показаны внешний вид одной из конструкций трансформатора напряжения и схема включения (на рисунке ниже б, в). Трехфазный трансформатор напряжения а — общий вид; б и в — схемы включения измерительных приборов. Включение измерительных…

Выключатели бакового типа в последнее время все больше вытесняются масляными выключателями горшкового типа с малым объемом масла (смотрите рисунок ниже), которые значительно компактнее и безопаснее в отношении взрыва. Каждая фаза трехфазного выключателя расположена в отдельном стальном цилиндре (горшке) 3, закрепленном на опорных изоляторах 2, установленных на общей заземленной стальной раме 1. Когда выключатель включен, ток…

www.ktovdome.ru

Выключатели нагрузки на напряжение 6, 10 кВ





Выключатель нагрузки, по сути,  представляет собой  обычный разъединитель с простейшей дугогасительной камерой. Их начали применять около 60 лет тому назад в электроустановках 3, 6, 10 кВ в тех случаях, когда применение дорогих выключателей оказывается неэкономичным. В те времена этот коммутационный аппарат был выполнен в виде разъединителя и высоковольтного предохранителя, поскольку токи нагрузки в электроустановках 6 – 10 кВ были небольшими, по сравнению с современными нагрузками в электрическую сеть. В этом сочетании, разъединитель был предназначен для отключения и включения токов холостого хода, а также включения токов нагрузки, плавкому предохранителю отводилась роль защиты электроустановки от токов перегрузки и короткого замыкания.

По мере развития производства и соответственно энергетических нагрузок, токов холостого хода электроустановок стали применять так называемые разъединители мощности. Это устройство объединило в себе выключатель, имевший дугогасительную камеру небольшой мощности, и разъединитель. Такая конструкция использовалась только для коммутирования токов нагрузки и небольших токов перегрузки. Чтобы использовать разъединители мощности в цепях питания силовых трансформаторов и конденсаторных батарей, необходимо было устанавливать дополнительно высоковольтные плавкие предохранители, для осуществления защиты от токов короткого замыкания.

Позднее, усовершенствовав эту конструкцию, путем монтажа простейшего дугогасительного устройства на разъединитель, разработчики пришли к созданию нового коммутационного аппарата, получившего название выключателя нагрузки. Как оказалось, эти аппараты дешевле разъединителя мощности и способны отключать довольно большие емкостные токи, работающих на холостом ходу линий электропередачи даже очень высокого напряжения.
В данное время выключатель нагрузки успешно применяется во многих электроустановках, в том числе в качестве генераторных выключателей,  в цепях конденсаторных батарей. Выключатель нагрузки нашел применение и за рубежом, при этом гашение дуги выполняется весьма разнообразными способами: коммутации в воздухе, в вакууме, в элегазе, в трансформаторном масле и т.п. Повысился интерес к ним и у российских и украинских производителей, потому как по прошествии 10-15 лет произошли преобразования в электрических сетях – выделение высокого и низкого напряжений, а выключатель нагрузки является наиболее выгодным вариантом в решении вопроса экономии и надежности питания потребителей.

Видов конструкций и типов выключателей нагрузки огромное количество. Некоторые из них приведены ниже.

Выключатели нагрузки типов ВН и ВНП. Особенности конструкций и принцип действия.

Выключатель нагрузки типа ВН состоит из следующих конструктивных узлов – общая рама 4, подвешенная на опорных изоляторах 5, на которых смонтированы дугогасительные камеры 3 с неподвижными контактами – основными 2 и дугогасительными 12, подвижные контакты – основные 9 и дугогасительные 7, общий приводной вал 6, связанный с полюсами изоляционных тяг 8.

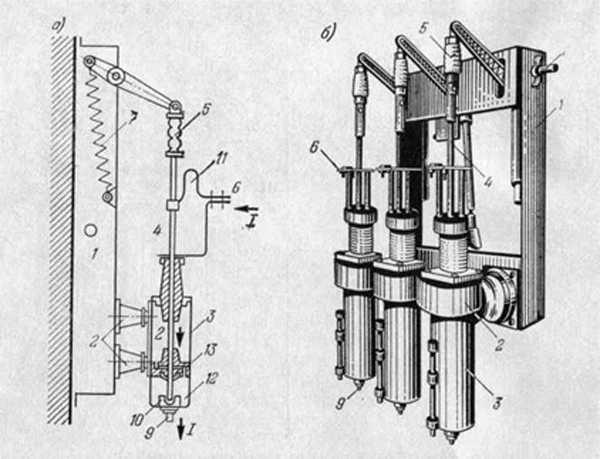

Выключатель нагрузки типа ВН-16 на 6 и 10 кВ, имеющий номинальный ток отключения Iном= 400 А и 200 А (в отдельных случаях – до 800 А) и мощность отключения 4 и 3 МВА:
а) общий вид; б) дугогасительное устройство продольного дутья

В конструкцию дугогасительной камеры выключателя нагрузки типа ВН – 16 входит две пластмассовые щеки 13, внутри которых заложены сменные вкладыши 10, изготовленные из оргстекла и образующие узкую щель 11, в которой движется дугогасительный контакт. Коммутация «отключения» производится двумя отключающими пружинами 1, при этом между дугогасительными контактами образуется электрическая дуга 14, вызывающая интенсивное газовыделение из стенок вкладышей, и соответственно рост давления в камере. Путь выхода  газов,  а именно через щель между контактами и стенками камеры, проходит через область горения дуги, при этом газы создают продольное обдувание и тем самым гашение электрической дуги. Дугогасительные камеры выключателя нагрузки имеют высокую степень износа, т.е. рассчитаны на большое количество операций отключения (без замены вкладыша), например, ток силой 50 А разрешается отключать 300 раз, ток 100 А – 200 раз, ток 200 А – 75 раз, а ток 400 А – 4 раза.

При отключении сначала размыкаются основные рабочие контакты, а затем дугогасительные, при включении этот процесс происходит наоборот, при этом в отключенном состоянии подвижный контакт образует достаточно большой видимый разрыв. На выключатели нагрузки могут монтироваться стационарные заземляющие ножи, с механической блокировкой для предотвращения ошибочных действий по включению аппарата.

Для осуществления управления выключателем нагрузки типа ВН-16 предусмотрено применение привода типа ПРА-17 (привод ручной автоматический). Этот привод имеет механизм свободного расцепления и встроенный электромагнит для осуществления дистанционного отключения коммутационного аппарата. Достоинствами этого привода являются: простая и надежная конструкция, удобная эксплуатация, а недостаток – это невозможность включения выключателя нагрузки дистанционно и автоматически. Данный тип привода может использоваться и с другими типами выключателей нагрузки, таких как ВНП-16, ВНП-17, ВНП-11 и т.д.

Для решения задачи невозможного включения аппарата дистанционно применяются электромагнитные или пневматические привода, которые относятся к приводам прямого действия. Достоинствами также являются простота конструкции и надежность в эксплуатации, недостатком же – зависимость от мощного источника оперативного постоянного тока, потому как для осуществления операции включения потребляется много энергии.

В России, а также в других странах СНГ, кроме выключателя нагрузки типа ВН-16, довольно успешно применяются и другие типы выключателей нагрузки – ВН-10, ВН-11, ВНП-16, ВНП-17. Конструкция представляет собой сочетание разъединителя внутренней установки рубящего типа, со смонтированными на нем автогазовыми дугогасительными камерами, изготовленные из оргстекла.

Этими аппаратами предусмотрено осуществление операций включения и отключения токов нагрузки 200-400 А, а также для защиты от токов короткого замыкания. Поэтому для выполнения возложенных функций, выключатель нагрузки снабжается высоковольтными кварцевыми предохранителями (ПК).



Автогазовый выключатель нагрузки типа ВН-10, с ручным приводом на номинальное напряжением     10 кВ, с номинальным током 400 А и током термической стойкостью 10 кА
1- система главных контактов; 2-дугогасительное устройство; 3-система дугогасительных подвижных контактов

Принцип действия выключателя нагрузки типа ВН-10 такой же, как и у выключателя нагрузки типа ВН-16. Принцип гашения дуги осуществляется за счет образующихся газов, вследствие разложения вкладыша из оргстекла. При операции отключения выключателя сначала размыкаются главные контакты, затем дугогасительные, которые размещены в дугогасительной камере. Электрическая дуга при этом воздействует на стенки вкладыша, образуя интенсивное газовыделение. Вследствие затрудненного выхода газов из дугогасительного устройства происходит повышение давления в камере, что приводит к быстрому гашению дуги.

Выключатель монтируется с ручным приводом, который оснащен механизмом свободного расцепления и электромагнитом отключения. Таким образом, операции включения производятся только вручную, а операции отключения производятся вручную и дистанционно с помощью электромагнита отключения, который питается от независимого источника тока.

Данный тип выключателя оснащен стационарными заземляющими ножами, которыми можно заземлить как верхние, так и нижние выводные контакты, а также предусмотрена возможность установки с верхней или с нижней стороны выключателя высоковольтных предохранителей.

Выключатели нагрузки типа ВНР. Особенности конструкций и принцип действия.

Кроме выключателей нагрузки типа ВН, в странах СНГ также широко эксплуатируется выключатель нагрузки типа ВНР-10/400-10з.


Конструкция выключателя нагрузки типа ВНР-10/400-10з

На сварной раме 1 установлены шесть опорных изоляторов 2, при этом на нижних изоляторах закреплены контакты 3 с держателями основных ножей 4, на верхних же изоляторах – главные 6 и дугогасительные контакты, которые закрыты дугогасительными устройствами. С помощью рычага 8 и изоляционной тяги 7 передается движение от вала выключателя к ножам. Для обеспечения необходимой скорости отключения на выключателе смонтированы специальные пружины 13 и амортизирующие резиновые шайбы 14. Стационарные заземляющие ножи 10 соединяются с рамой выключателя гибкими связями 9 и приводятся в движение с помощью вала 11 заземляющего устройства.

Для включения выключателя нагрузки рукоятку рычага привода перемещают снизу вверх, при этом вал 15 поворачивается и с помощью изоляционных тяг включает контактные ножи. Для осуществления отключения выключателя рукоятку рычага привода перемещают сверху вниз или дистанционно от кнопки с замыкающими контактами, при этом вал поворачивается под действием отключающих пружин и отключает выключатель.


Выключатель нагрузки типа ВНР-10/400-10з
а) общий вид выключателя нагрузки; б) разрез дугогасительной камеры; в, г) компоновка выключателя
1 – дугогасительная камера: 2, 9 – неподвижный и подвижный рабочие контакты; 3, 5 – рычаги вала выключателя нагрузки и заземляющих ножей; 4 – пружина; 6 – вал заземляющих ножей; 7 – заземляющие ножи; 8 – гибкая связь; 10, 12 – неподвижный и подвижный дугогасительные контакты;   11 – вкладыш из органического стекла; 13, 17 – тяги приводов выключателя нагрузки и заземляющих ножей; 14, 16 – приводы выключателя нагрузки и заземляющих ножей: 15 – предохранители ПКТ;         18 – полурама; 19 – рама

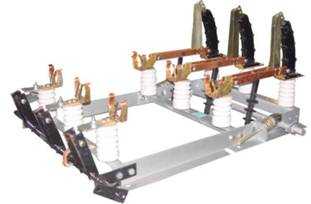

Выключатель нагрузки автогазового типа ВНП-М1-10/630-20.



Выключатель нагрузки типа ВНП-М1-10/630-20

Выключатели нагрузки типа ВНП-М1-10/630-20 производит Нальчикский завод высоковольтной аппаратуры (г. Нальчик, Россия). Подвергнувшись модернизации, выключать нагрузки стал безопасным в эксплуатации. Предназначается для работы в шкафах комплектных распределительных устройств (КРУ), в комплектных трансформаторных подстанциях (КТП), а также в ячейках камер стационарных одностороннего и двустороннего обслуживания (КСО) напряжением 10 кВ трехфазного переменного тока частотой 50 и 60 Гц для сетей с заземленной или изолированной нейтралью. Выключатель оснащен встроенным пружинным приводом с ручным заводом, который предназначен как для местного, так и для дистанционного управления.



Тип
выключателя нагрузки

Стойкость, кА

Аварийный ток включения, кА

Наибольший отключаемый ток нагрузки, А

Размеры, кА

Масса (без привода), кг

Электродинамическая

Термическая

L

В

Н(включенное положение / отключенное положение)

ВНР-10/400-10з

25

10

2,5

400

0,55

0,93

0,49/0,61

45,0

ВНРп-10/400-10з

25

10

2,5

400

1,02 … 1,20

0.93

0,49/0,61

55,1 … 72,2

ВНР-10/400-10з

25

10

2,5

400

1,02 … 1,20

0,93

0,49/0,61

55,6 … 72,7

ВНР-10/400-10з

25

10

2,5

400

1,06 … 1,20

0,93

0,49/0,61

59,0 … 72,2

ВНР-10/400-10з

25

10

2,5

400

1,06 … 1,20

0,93

0,49/0,61

60,6 … 78,8




Тип
выключателя нагрузки

Номинальное
напряжение,
кВ

Тип
предохранителя

Номинальный
ток предохранителя, кА

Наибольший
отключаемый
предохранителем ток, кА

Аварийный
ток
выключения,
кА*

Масса
(без привода),
кг

ВНП-3

3

ПК-З

80

31,5

20/20

50

200

31,5

12/20

55

ВН-16

6

3/5

36

10

2,5/5

36

ВНП-16

6

ПК-6

50

20

20/20

62

80

20

10/20

64

160

20

6/10

78

ВНП-16

10

ПК-10

32

12,5

9/10

52

50

12,5

6/10

65

100

12,5

6/6,5

79

ВНП-17

6

ПК-6

50

20

20/20

62

80

20

10/20

64

160

20

6/10

78

ВНП-17

10

ПК-10

32

12,5

9/10

52

50

12,5

6/10

65

80

12,5

6/6,5

79
