На рынке отопительного оборудования представлено достаточно много самых разных систем. Одним из наиболее любопытных решения являются внутрипольные конвекторы водяного отопления, позволяющие создать комфортную обстановку в помещениях с панорамным типом остекления, когда окна тянутся от потолка до самого пола. Ни одно другое решение в этой ситуации не будет настолько подходящим по всем параметрам.
Особенности

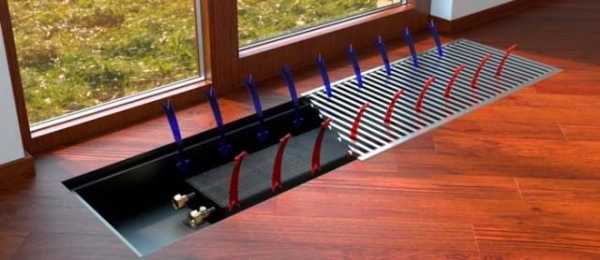

Как следует из названия, внутрипольные отопители располагаются внутри пола или перекрытия. Такое расположение позволяет размещать отопитель возле окон, независимо от их высоты. Кроме того, подобные обогреватели нередко размещают у входной двери, создавая надежную воздушную завесу. Она не дает холодному воздуху попасть внутрь помещения и не выпускает из него теплый воздух.
В остальном, это типичный конвектор, который отличает только необычность установки и габариты. Принцип действия отопителя остаётся тем же: прохладный воздух опускается вниз и нагревается там конвекционным элементом. После этого, теплый воздух поднимается к потолку, где охлаждается и все повторяется вновь. На этом же принципе работают и настенные конвекционные отопители. Отопление такого типа может иметь две разновидности:
- С естественной циркуляцией воздушных масс. В этом случае воздух двигается вниз и вверх исключительно за счет законов физики.
- С принудительной циркуляцией. В таких приборах за движение воздуха отвечает встроенный вентилятор, увеличивающий эффективность обогрева.
Стоит отметить, что наличие дополнительного компонента в виде вентилятора не увеличивает, а наоборот – уменьшает размеры прибора. Дело в том, что для создания достаточной конвекционной тяги воздуха необходимо достаточно много свободного пространства под обогревающим элементом, а в случае с вентилятором воздух движется за счет его работы и дополнительное пространство не нужно. Однако, даже в этом случае габариты прибора остаются весьма внушительными.
Плюсы и минусы решения
У любого решения есть положительные качества и некоторый набор минусов. Не стали исключением и внутрипольные конвекторы. Начать проще с минусов, так как они могут оказать серьезное влияние на выбор подходящей системы отопления:
- Эффективность. По сравнению с настенными радиаторами внутрипольные будут не так хорошо обогревать помещение. Это связано с тем, что объем корпуса здесь меньше, а он оказывает влияние на эффективность работы системы в целом. При этом, важно и то, что тепло частично поглощается перекрытием, внутри которого вмонтирован отопитель.
- Сложность в установке. Неопытный строитель вряд ли справится с монтажом подобного оборудования. Придется проложить трубы, по которым к конвекторам будет подводиться теплоноситель, при необходимости подключить вентилятор к электросети, а также обустроить нишу, внутри которой будет размещаться прибор.
- После монтажа, все подводящие трубы и сам водяной внутрипольный конвектор останутся вмурованными в стяжку пола, что несколько неправильно. Конечно, системы обогрева «теплый пол» подразумевают такой же способ монтажа трубопроводов, но, это не лучшее решение, так как возможности ремонта будут очень ограничены.
На фоне такого количества существенных минусов имеющиеся плюсы будут выглядеть не столь убедительно. Однако, в некоторых случаях они перечеркивают все недостатки:
- Обогревательные системы такого типа легко впишутся в любое оформление комнат, так как сами отопители совершенно незаметны.
- Если ваши окна тянутся ото самого пола до потолка, то лучшее решение будет найти очень сложно – теплый воздух желательно направить вдоль площади окна, так как иначе оно будет запотевать или замерзать зимой.
- Так как обогреватели не имеют видимых выступающих деталей, можно максимально использовать имеющееся жилое пространство.
Как можно понять, положительных качеств у подобных систем не так уж и много. Однако, в некоторых случаях, сложно будет найти более подходящее решение. Главным недостатком станет слабая эффективность отопления, по сравнению с традиционными решениями, однако, эту проблему можно решить, выбрав устройства со встроенными вентиляторами, а остальные нюансы решаются в процессе ремонта помещения.
wikipotolok.com
Внутрипольные конвекторы отопления – устройство, монтаж и обслуживание
Внутрипольные конвекторы используются там, где традиционные способы отопления неэффективны. В качестве примера можно привести помещения с большой площадью остекления: французские окна, балконы, лоджии. Размещение батарей в таких случаях возможно и в нетрадиционных местах – на боковых стенах комнат, однако качество отопления будет оставлять желать лучшего. Кроме того, установка радиатора на стене, а не под окном (его обычном месте) ограничивает пространство для размещения предметов интерьера.
Ситуацию может исправить пол с подогревом, но его использование довольно затратно и нежелательно, если речь идет о деревянных покрытиях. В условиях невозможности или затруднительности использования других вариантов конвекторы, устанавливаемые во внутреннюю часть пола и прикрытые декоративной решеткой, — лучшее решение.
Устройство
Внутрипольные конвекторы отопления имеют такое название исходя из принципа конвекции, применяющегося в их работе. Когда холодный воздух направляется к теплообменнику конвектора, его температура возрастает, а плотность уменьшается. Благодаря такому эффекту, воздух направляется кверху — через декоративную решетку в помещение. Место ушедшего из рабочего канала воздуха занимает более холодный воздух, и процесс повторяется.
Корпус конвектора производится из нержавеющей стали или оцинковки. Такие материалы обеспечивают отличную устойчивость оборудования к ржавлению. Внутрь корпуса устанавливается теплообменник, изготовленный из медной трубки, согнутой в виде подковы. Для увеличения площади поверхности обменника применяются алюминиевые ребра. Декоративные решетки могут быть изготовлены из разных видов материала, в том числе алюминия, стали или дерева.
Уровень производительности аппарата зависит от температуры теплового носителя, а также от мощности воздушного потока. Температурный диапазон, при котором работает конвектор, может колебаться от 45 до 90 градусов.

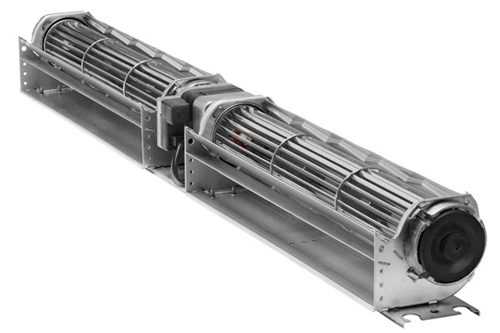

Чтобы повысить производительность передачи тепла, в конвектор встраивается тангенциальный вентилятор, благодаря которому достигается мощный поток воздуха.
Преимущества и недостатки
Главное достоинство внутрипольных систем – возможность их встраивания в пол таким образом, чтобы оборудование не создавало никаких неудобств для жителей дома. Конвектор незаметен внешне, но его работа ощутима и полезна для всех жильцов.
Единственный видимый элемент устройства – декоративная решетка или панель. Оба приспособления могут быть выполнены в разных стилях, поэтому можно подобрать их исходя из дизайнерского решения для всего помещения. Однако стоит заметить: обязательное условие для материалов, использованных при изготовлении решетки или панели – высокая прочность, так как эти элементы испытывают значительные нагрузки во время эксплуатации. Лучший материал для изготовления данной декоративной детали – сталь.
Обратите внимание! При изготовлении конвектора используется множество материалов, не только сталь. В частности применяются такие металлы, как алюминий и медь. К примеру, внутрипольные конвекторы КЗТО оснащены медно-алюминиевым теплообменником.
Другие преимущества конвекторов:
- Способность быстрого обогрева воздуха в помещении: значительно быстрее, чем в случае других отопительных приборов. Скорость обогрева объясняется большой нагревательной поверхностью и работой вентилятора, который принудительно нагнетает воздух.
- Экономичность расхода теплоносителя. Конвектор потребляет лишь четверть от объема горячей воды, который пропускает через себя батарея.
- Способность эффективно обогревать помещение с большой степенью остекления даже при 50-градусном морозе.
- Небольшой вес, а, следовательно – отсутствие больших нагрузок на несущие элементы здания.
- Водяные аппараты надежно преграждают путь в помещение входящему через окно холодному воздуху.
- Декоративные элементы, выходящие на поверхность, не разогреваются выше 40 градусов по Цельсию и поэтому не представляют собой угрозы для жильцов.
- Тепло направляется именно в те зоны, где имеются значительные теплопотери.
- Нет необходимости ограничивать доступ к окнам и дверям.
- За счет отсутствия громоздких нагревательных приборов увеличивается свободная площадь помещения.
Не лишены конвекторы и недостатков:
- В случае неправильной установки возможны сквозняки из-за неравномерности распространения воздушных потоков.
- С течением времени в оборудовании образуется много пыли, которую нужно вычищать.
- Конвекторы не слишком подходят для помещений с очень высоким уровнем потолков, так как теплый воздух будет накапливаться в подпотолочном пространстве. В таких случаях лучше предпочесть устройства для естественной циркуляции воздушных потоков.
Мощность оборудования
Выбор мощности для внутрипольного отопительного устройства осуществляется исходя из принципов, используемых при выборе обычного радиатора. Количество требующихся конвекторов и их габариты рассчитываются с учетом потребностей в тепловой энергии. При этом в расчет берутся потенциальные теплопотери.
Внутрипольные радиаторы могут работать в отопительных системах со стандартными характеристиками, которые используются в панельных батареях (показатель давления – до 1 МПа, уровень температуры – до 90 градусов выше нуля).
Регулировка мощности
Управление конвектором осуществляется при помощи запорно-регулирующей арматуры. Применяются шаровые краны, конусные вентили, терморегуляторы с выносными датчиками, а также термостаты с сервоприводами.
Шаровый кран
Использование устройства характеризуется как плюсами, так и минусами.
Достоинства:
- высокая надежность и простота конструкции;
- небольшие размеры;
- сохранение сечения кранов;
- удобство в управлении.
Недостатки:
- Невозможность использовать промежуточное положение, т.к. кран эксплуатируется только в положении «открыто» или закрыто».
- Возможность гидравлического удара при резком открытии крана.
Конусные вентили
Достоинства:
- плавность подключения;
- возможность точного регулирования теплоотдачи.
Недостатки:
- управление вручную – не лучший выбор с точки зрения комфорта;
- невысокая проходная способность.

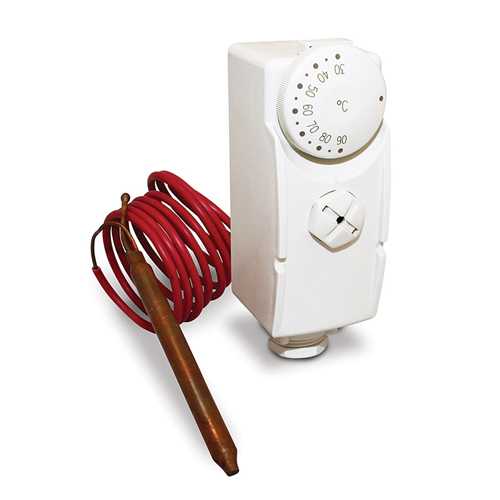

Терморегулятор с выносным датчиком
Выносной термостат оснащается капиллярной трубкой, длина которой может колебаться между 2 и 5 метрами. Трубку укладывают в защищенный канал, чтобы избежать ее повреждения. Благодаря использованию терморегулятора с выносным датчиком, значительно продлевается срок службы конвектора, снижаются затраты на его эксплуатацию. Устройство управляется в автоматическом режиме.
Термостат с сервоприводом
Устройство с сервоприводом работает, практически не издавая шума. Термостат отличается компактностью, способностью автоматически поддерживать равномерную температуру в помещении. Подключается прибор к одному из конвекторных модулей. Выпускаются внутренние термостаты (подключаются внутри конвекторов) и внешние.
Место для установки
Для размещения конвектора используется ниша в полу. Задуматься о размещении оборудования рекомендуется еще на стадии создания схемы отопления – в этом случае стоимость работ будет значительно ниже. К тому же заранее предусмотренная ниша снимет целый ряд вопросов по безопасности конструкций. Однако обустроить нишу можно и в существующем строении. В этом случае придется позаботиться о сохранении целостности основания и прилегающего гидроизоляционного слоя.
Обратите внимание! При установке оборудования нужно правильно расположить подающую и обратную трубы, а также создать водослив и возможность прокачки в случае проникновения внутрь системы воздуха.
При установке оборудования в межэтажном перекрытии необходимо предусматривать его понижение. Вариант отделки выбирается с учетом направления несущих балок и типа перекрытия. Если конвектор устанавливается вдоль балок, монтаж серьезно упрощается.
Обратите внимание! Уровень производительности конвектора находится в прямой зависимости от глубины, на которой он установлен. Поэтому в случае установки оборудования в перекрытие необходимо позаботиться об усилении его прочности.
Комбинирование с теплым полом
В некоторых случаях (высокие потери тепла) оправдано совместное применение системы теплых полов и внутрипольных канальных конвекторов. Чтобы обеспечить стабильную работу панельных батарей, напольных радиаторов, конвекторов и теплых полов, применяется автоматическая система управления.
Обслуживание оборудования

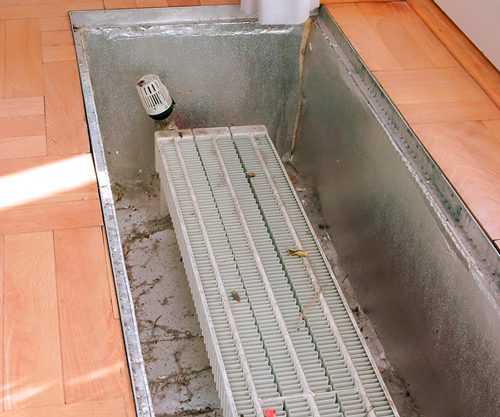

Работа конвекционного устройства базируется на движении воздушного потока, в результате чего на оборудовании и вокруг него накапливается много пыли и мусора. К тому же загрязнение механизмов во многом обусловлено самим местом расположения агрегата – ниже уровня поверхности пола. Чтобы обеспечить исправную работу в условиях интенсивного режима эксплуатации, внутрипольные конвекторы отопления необходимо ежегодно очищать от накопившегося мусора и пыли.
Каналы конвекторов рекомендуется чистить с помощью пылесоса. Декоративные решетки и панели должны легко сниматься для обеспечения свободного доступа к оборудованию.
Канальные конвекторы – отличный вариант организации отопительной системы в тех случаях, когда имеются определенные ограничения. Следует заметить, что работы по установке обогревательного оборудования этого типа требуют высокой квалификации. Выполнять такую работу своими руками настоятельно не рекомендуется, лучше доверить монтаж профессионалам.
klivent.biz
Внутрипольные электрические конвекторы отопления
- Содержимое:
- Устройство электро конвектора и принцип его работы
- Безопасность оборудования
- Преимущества и недостатки
- Монтаж
Скрытые системы отопления появились не так давно, но за это короткое время они успели приобрести популярность среди рядовых потребителей. К подобным обогревателям относятся:- Системы теплого пола
- Воздушный обогрев через систему вентиляции
- Скрытые в полу или стенах тепловые конвекторы
Ранее тепловые конвекторы были распространены только в коммерческой сфере деятельности, но постепенно они стали все чаще использоваться в бытовых целях, особенно в загородных домах с широким панорамным остеклением. Установленные в полу конвекторы могут быть двух типов: водяными, подключаемые к общей отопительной системе или электрическими, работающими на электрических тэнах.
Устройство электро конвектора и принцип его работы
Принцип работы внутрипольного электрического конвектора заключается в использовании конвекционного нагрева воздуха внутри помещения. В самом конвекторе устанавливается электрический ТЭН, на основу которого монтируется дополнительное оперение в виде пластин из теплопроводящего металла. Такое устройство основного нагревающего элемента позволяет существенно увеличить площадь теплоотдачи. Для оребрения теплообменника используется любой теплопроводящий металл – медь, алюминий, тонкая сталь.
Некоторые модели оснащаются теплообменниками, выполненными из керамики или комбинированной металлокерамики. Теплообменник внутрипольного электрического конвектора располагается в нижней точке корпуса выполненного в виде короба по форме напоминающий перевернутую букву П.
Для поддержания тяговой конвекционной силы, короб в конвекторе без принудительной вентиляционной тяги, должен иметь высоту не менее 20см. Верхняя часть обогревателя представлена металлической решеткой, свободно пропускающей теплый воздух. Более мощные отопительные устройства комплектуются дополнительными вентиляторами.
Такое технологическое решение позволяет улучшить конвекционные свойства внутрипольного электрического конвектора, ускорить нагрев помещения и соответственно сократить потребление энергоносителя. Установка дополнительного вентилятора не изменяет показателей автономности оборудования, учитывая, что и вентилятор и нагревательный элемент работают от электричества.
Установленные микроконтроллеры терморегуляторы и дистанционные системы управления, позволяют точно поддерживать заданную температуру нагрева и самостоятельно изменять мощность работы оборудования в зависимости от условий микроклимата в помещении.
Заранее установленный программный режим управления позволит конвекторам изменять потребляемую мощность, учитывая время года и реальную температуру за окном.
Безопасность оборудования
Высокий уровень безопасности в процессе эксплуатации внутрипольных электрических конвекторов достигается несколькими аспектами и особенностью конструкции.
- Внешний корпус из металла не связан с электрическим тэном, соответственно не требует заземления и не может стать причиной замыкания в результате попадания на него влаги.
- Постоянно проходящие потоки холодного воздуха через теплообменник исключают его сильный перегрев.
- Ряд систем позволяют контролировать нагрев поверхности корпуса конвектора, своевременно прекращая его работу в случае перегрева.
- Электрические предохранители защищают оборудование от короткого замыкания.
Преимущества и недостатки
Электрические внутрипольные конвекторы обладают некоторыми преимуществами, по сравнению с другими отопительными устройствами.- Относительно автономны и зависят только от подачи электричества.
- Максимально безопасны.
- Минимальный нагрев внешней поверхности позволяет без опаски использовать оборудование в помещении, где постоянно находятся маленькие дети и домашние животные.
- Размещение оборудования ниже уровня пола экономит полезную площадь и решает некоторые дизайнерские задумки.
- Правильно установленные конвекторы в зоне остекления исключают возможность выпадения конденсата на окнах.
- Экологически чистые, не выделяют вредных примесей и неприятных запахов в процессе работы.
Недостатки у электрических конвекторов тоже есть:
- Самый большой недостаток – это использование самого дорогого энергоносителя – электричества. Несмотря на экономичность оборудования, его использование не всегда оправданно с финансовой точки зрения.
- При низких температурах конвекторное отопление может не полноценно справляться с обогревом помещений.
Монтаж
Установка внутрипольного конвектора в уже построенном помещении достаточно сложный и не всегда допустимый процесс. Например, в квартирах многоэтажного дома толщина перекрытий и техника безопасности не всегда позволяет организовать углубление в полу на 15-20 см. При строительстве загородного дома или другого объекта, где планируется устанавливать внутрипольное оборудование, место для него подготавливается заранее еще на этапе проектирования.
Установка гибких нагревательных шнуров позволяет создавать конвекторы любой сложной формы. Несмотря на то, что отопительные устройства такого плана выпускаются полностью готовыми к монтажу и эксплуатации, устанавливать их должны только квалифицированные рабочие, учитывая технические нормы безопасности.
