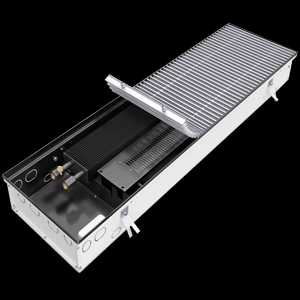

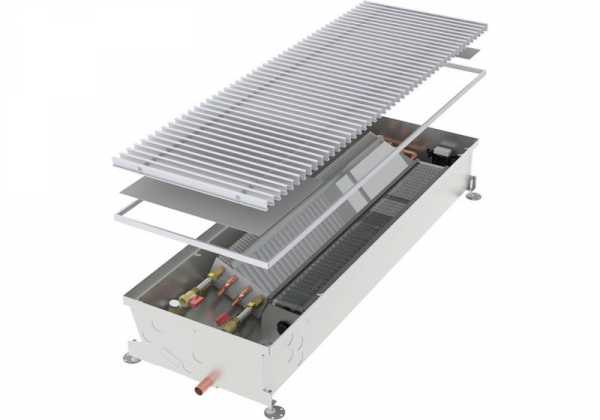

Конвектор внутрипольный с вентилятором VKN1

Комплектация

Стандартное оснащение:

• ванна (корпус) из стали, покрытой цинко-магниевым покрытием, стандартно с порошковым покрытием черного цвета RAL 9005,
• высокоэффективный нагревательный элемент: медно-алюминиевый теплообменник, окрашенный в черный цвет с вентиляционным клапаном,
• современный вентилятор с тихим и эффективным двигателем 24V DC EC,
• крышка присоединительной камеры,
• крышка вентилятора, т.е. гриль с струйным насосом,
• присоединительные патрубки Внутр. резьба ½’’ дюйма,
• монтажные распорки,
• крепящие анкеры,
• система регулировки высоты установки ванны.

Дополнительные аксессуары:

• ванна (корпус) с порошковым покрытием любого цвета из палитры RAL,
• декоративная рамка вокруг ванны нагревателя типа L или F из натурального или анодированного алюминия,
• эстетическая решетка,
• монтажная крышка, предохраняющая нагреватель от повреждений во время транспортировки и установки,
• монтажный комплект для фальшпола,
• биметаллический датчик температуры,
• регулируемый рант ванны нагревателя,
• пленка, предохраняющая ванну нагревателя,
• пленочный рукав для теплообменника.

Точные мощности, корректирующие коэффициенты, а также гидравлическая характеристика конвекторов VKN1 c
вентилятором находятся в каталоге VKN- конвекторы внутрипольные с вентилятором.

Скачать каталог VKN

Ниже представлены базовые размеры отдельных конвекторов.

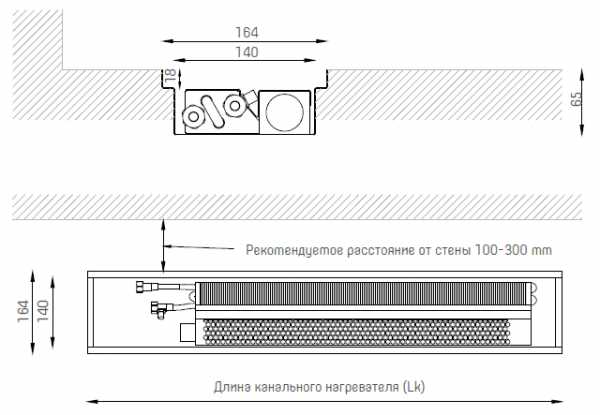

Размеры

• Высота ванны 65 mm

  VKN1-6,5/14/Lk (L/P)

  РАЗМЕРЫ	АГРЕГАТ [mm]
  Высота канала	65
  Ширина канала	140
  Ширина решетки (Bk)	164
  Длина канала (Lk)	950-2000 mm
  ПРИСОЕДИНЕНИЯ	ТИП
  Присоединительные патрубки	Внутр. резьба ½” дюйма
  Сторона подключения	Правая (Р) стандарт Левая (L) вариант
  АКСЕССУАРЫ	ТИП
  Решётка H=18 mm	сворачиваемая / продольная / модульная
  Обрамление	L или F
  Дополнительное оборудование	Монтажная крышка, комплект для поднятого пола, биметаллический датчик температуры, регулируемый по высоте край ванны




  VKN1-6,5/17/Lk (L/P)

  РАЗМЕРЫ	АГРЕГАТ [мм]
  Высота канала	65
  Ширина канала	170
  Ширина решетки (Bk)	194
  Длина канала (Lk)	950÷2000 мм
  ПРИСОЕДИНЕНИЯ	ТИП
  Присоединительные патрубки	Внутр. резьба ½” дюйма
  Сторона подключения	Правая (Р) стандарт Левая (L) вариант
  АКСЕССУАРЫ	ТИП
  Решётка H=18 mm	сворачиваемая/продольная/модульная
  Обрамление	L или F
  Дополнительное оборудование	Монтажная крышка, комплект для поднятого пола, биметаллический датчик температуры, регулируемый по высоте край ванны




• Высота ванны 90 mm

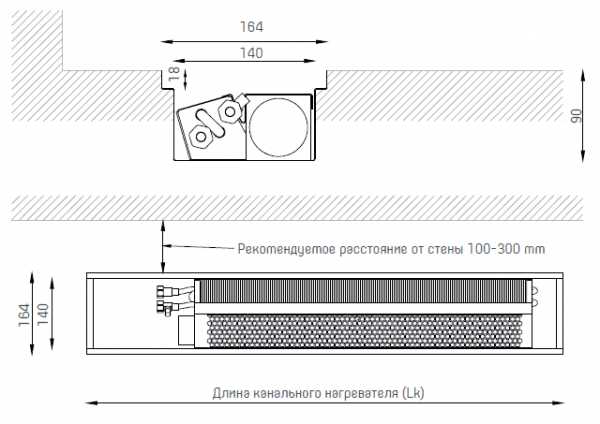

  VKN1-9/14/Lk (L/P)

  РАЗМЕРЫ	АГРЕГАТ [мм]
  Высота канала	90
  Ширина канала	140
  Ширина решетки (Bk)	164
  Длина канала (Lk)	950÷2000
  ПРИСОЕДИНЕНИЯ	ТИП
  Присоединительные патрубки	Внутр. резьба ½” дюйма
  Сторона подключения	Правая (Р) стандарт Левая (L) вариант
  АКСЕССУАРЫ	ТИП
  Решётка H=18 mm	сворачиваемая/продольная/модульная
  Обрамление	L lub F
  Дополнительное оборудование	Монтажная крышка, комплект для поднятого пола, биметаллический датчик температуры, регулируемый по высоте край ванны




  VKN1-9/17/Lk (L/P)

  РАЗМЕРЫ	АГРЕГАТ [мм]
  Высота канала	90
  Ширина канала	170
  Ширина решетки (Bk)	194
  Длина канала (Lk)	950÷2000
  ПРИСОЕДИНЕНИЯ	ТИП
  Присоединительные патрубки	Внутр. резьба ½” дюйма
  Сторона подключения	Правая (Р) стандарт Левая (L) вариант
  АКСЕССУАРЫ	ТИП
  Решётка H=18 mm	сворачиваемая/продольная/модульная
  Обрамление	L или F
  Дополнительное оборудование	Монтажная крышка, комплект для поднятого пола, биметаллический датчик температуры, регулируемый по высоте край ванны

Декларируемые эксплуатационные свойства

• Максимально допустимое рабочее давление: 1,0 МПа
• Пробное давление 1,3 МПа.
• Максимальное гидравлическое давление: 1,69 МПа
• Максимально допустимая рабочая температура: 110°С

verano-konwektor.ru

Подключение электрической части внутрипольного конвектора с вентилятором

Для подключения внутрипольных конвекторов Polvax с принудительной конвекцией, необходимо дополнительная комплектация.

1. Модуль трансформатора - для преобразования 220 Вт в 12 Вт, для подачи напряжения на вентиляторы.
2. Термостат управления - для регулировки температуры в помещении.
3. Регулятор вращения оборотов (не обязательно)

Модуль трансформатора

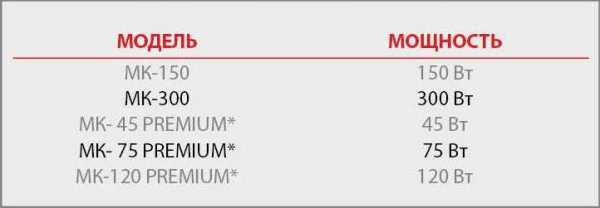

Модуль трансформатора МК 150, 300 для внутрипольных конвекторов переменного тока STANDART

Осуществляет автоматическое управление вмонтированными в конвекторы вентиляторами переменного тока STANDART,  гальваническую развязку электродвигателей вентиляторов от сети переменного тока напряжением 220 V.
Модуль работает совместно с терморегулятором, от которого он получает команды о включении либо выключении вентиляторов.
МК-150, МК-300 может управлять работой вентиляторами, суммарная мощность которых меньше 150 Вт; 300 Вт. Также может быть соединен с  другими аналогичными модулями.

Характеристики
Напряжение питания: 220 В, 50 Гц
Выходное напряжение: 8,5 В/ 12 В
Номинальный выходной ток при выходном напряжении 12 В: 12A
Потребляемая мощность при включенном конвекторе: 8,5В /12 В

Габариты
МК-150         175х215х75 мм
МК-300          215х215х75 мм

Модуль трансформатора МК 45, 75, 120 для внутрипольных конвекторов постоянного тока Premium
Осуществляет автоматическое управление вентиляторами конвекторов с электродвигателями постоянного тока PREMIUM, гальваническую развязку электродвигателей от сети переменного тока 220 В. Работает совместно с термостатом и регулятором частоты вращения вентиляторов. Регулировка частоты вращения осуществляется верньером регулятора.

Характеристики
Напряжение питания: 220 В, 50 Гц
Выходное напряжение: 24 В
Номинальный выходной ток при выходном напряжении 24 В: 2 A
Потребляемая мощность при включенном конвекторе

МК - 48 PREMIUM: 48 Вт (4 вентилятора)*
МК - 75 PREMIUM: 75 Вт (7 вентиляторов)*
МК - 120 PREMIUM: 120 Вт (12 вентиляторов)*

Термостат управления

Регулирование температуры отапливаемого помещения. Работает только при подключении к модулю МК-150; МК-300; МК-45 PREMIUM и.т.д., с помощью которого управляет частотой вращения лопастей вентилятора. Термостат способен управлять несколькими конвекторами в пределах одного помещения.

Процесс контроля и регулирования температур осуществляется по релейному закону с учетом гистерезиса. Процессор непрерывно следит за температурой измеряемой датчиком, сравнивает ее с заданной пользователем. Если температура в помещении меньше на 1.5°С, то включается принудительная конвекция. Если показатель больше - регулятор выключает вентиляторы. Если температура в помещении вновь понизится на 1.5°С. произойдет повторное включение.

Характеристики
Возможность отображения температуры в градусах °С или F.
Дисплей, комбинированный с фронтальными кнопками для выбора режима работы.
Диапазон температур: 2-40 °С.
Гистерезис: 1,5 °С.
Расстояние до модуля: до 40 м.
Сечение соединительного провода: от 0.5 мм2
Степень пыле-влагозащиты: IP 20.
Габариты, мм: 85х83х21.
Питание 2 батарейки ААА: 1,5 В
Параметры контактов: 5(3) А; 250 В
Индикация недостаточного заряда батареек.

Режимы работы
КОМФОРТ - поддерживает в системе температуру комфорта в пределах 2-40 °С.
ЭКОНОМИЯ - поддерживает в системе температуру экономии в пределах: 2-40 °С.
ВЫКЛ.- температура в режиме регулирования 0-7 °С., для защиты системы от замерзания.
ЛЕТО-ЗИМА - переключается одновременным нажатием двух кнопок (месяц+выкл.).

     ЛЕТО - для системы отопления
     ЗИМА - для системы кондиционирования (охлаждения)

Регулятор вращения оборотов внутрипольного конвектора

Регулятор частоты вращения вентилятора предназначен для регулировки воздушного потока путем изменения частоты вращения. Регулировка осуществляется поворотом ручки (верньера). Данное оборудование не входит в минимальный комплект поставки. Является не обязательным атрибутом управления конвектором. Служит для более точной регулировки теплоотдачи внутрипольного конвектора за счет уменьшения, увеличения скорости вентилятора. Без данного оборудования, вентиляторы внутрипольного конвектора работают на максимальных оборотах.

• Диапазон изменения частоты вращения вентилятора: от 40% до 100%.
• Регулятор может одновременно управлять не более 10 вентиляторами.
• Напряжение питания 24В постоянного тока.
• Степень пыле-влагозащиты: IP20
• Габариты прибора  Ш х В х Г: 82х82х45 мм

Таблица 1.

Таблица 2.

Таблица 3.

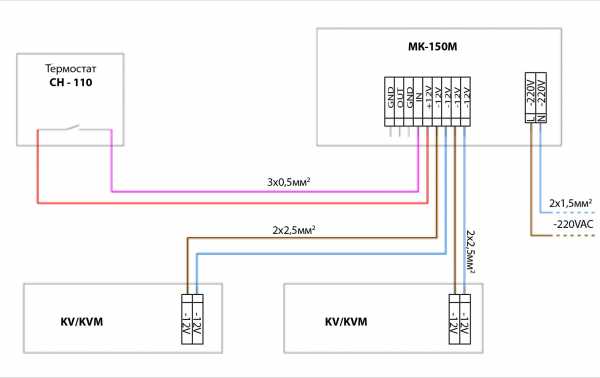

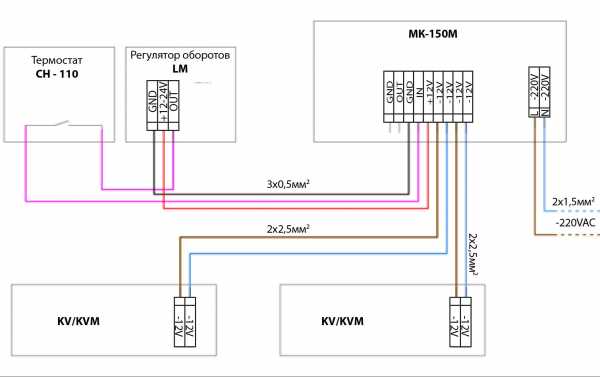

Схемы подключения конвекторов.

polvax-russia.ru

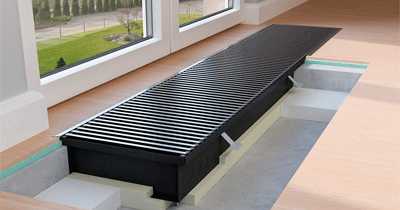

Внутрипольные конвекторы отопления водяные с вентилятором

Инновационные архитектурные и дизайнерские решения в строительстве зданий и оформлении помещений обусловили необходимость поиска новых моделей оборудования, в частности отопительного. Традиционные радиаторы уже не удовлетворяют запросов покупателей. Им на смену пришли внутрипольные конвекторы с вентилятором и без.

Более практичными, производительными, пригодными для установки в больших помещениях являются модели с принудительной конвекцией, то есть с вентилятором. Отопительные приборы из этой категории монтируются в пол, поэтому не портят эстетику интерьерной композиции. В помещении с большими панорамными окнами не представляется возможным установить радиаторы отопления. Для обеспечения комфортного температурного режима используют внутрипольные конвекторы.

Принцип работы и конструктивные особенности

Основной элемент оборудования – теплообменник, как правило, водный, в котором теплоносителем выступает вода. Большинство производителей комплектует свои модели пластинчатыми теплообменниками, изготовленными из медно-алюминиевого сплава. Корпус представляет собой длинный, узкий, невысокий короб, выполненный из прочного металла, обработанного антикоррозионной защитой. Его встраивают в стяжку пола, а внутрь помещают другие комплектующие детали. Важным компонентом оборудования является вентилятор, который обеспечивает принудительную циркуляцию воздуха. Кроме того, есть ещё и различные датчики, реле, позволяющие контролировать работу прибора.

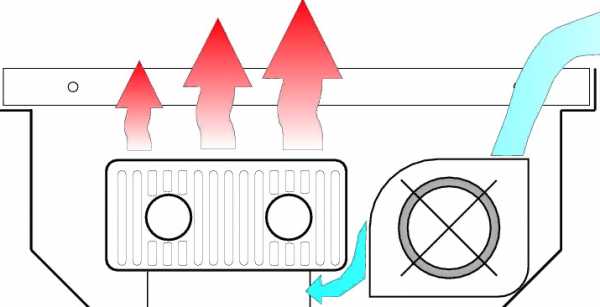

Как работает отопительное оборудование?

1. Внутрипольный конвектор с вентилятором втягивает в себя холодный воздух из помещения.
2. Теплоноситель, движущийся по теплообменнику, передаёт тепловую энергию на пластины, от которых и нагревается поступающий воздух.
3. Нагретый воздух подаётся обратно в помещение, а на смену ему опять приходят тяжёлые, холодные массы.

Наличие вентилятора делает приборы более производительными. Такие модели пригодны для установки не только в частных домах и квартирах. Они эффективно справляются со своими функциями в помещениях с большой площадью. Область использования внутрипольных конвектором с вентилятором включает здания коммерческого назначения, офисы, торгово-развлекательные центры, образовательные учреждения, медицинские клиники и т.д.

Преимущества внутрипольных конвекторов с вентилятором

Внутрипольные конвекторы с водным теплоносителем и принудительной конвекцией могут устанавливаться в автономных и централизованных системах отопления, ведь рассчитаны на эксплуатацию в условиях высокого давления. Их используют в качестве основных или дополнительных источников обогрева. К преимуществам внутрипольного отопительного оборудования с вентилятором можно отнести:

• высокую производительность;
• широкую область применения;
• низкую инерционность;
• экономный расход электрической энергии;
• простоту в управлении, возможность точной настройки;
• нетребовательность к условиям эксплуатации;
• абсолютную безопасность;
• незначительную температуру нагревания пластин теплообменника.

Несмотря на то, что отопительные приборы оснащаются вентилятором, их работа довольно тихая, не нарушает комфорта находящихся в помещении людей. Специального ухода конвекторы не требуют. Если хотите очистить их от пыли, следует просто снять декоративную решётку и тщательно пропылесосить конвектор.

Чтобы добиться максимально эффективной работы конвектора, необходимо провести теплотехнические расчёты, правильно определить мощность отопительного оборудования с принудительной конвекцией. Проведение монтажных работ доверьте профессионалам.

Широкий ассортимент внутрипольных обогревателей представлен в нашем интернет-магазине. Конвекторы БЕСТ, изготовленные Московским Радиаторным Заводом, отличаются отменными техническими характеристиками. Наши менеджеры предоставят экспертную консультацию. У нас низкие цены на весь модельный ряд конвекторов. Доставляем заказы по Москве и области.

Можем Вам предложить качественную и недорогую продукцию Московского радиаторного завода

mosrz.ru

Рейтинг внутрипольных конвекторов

Подробности

Опубликовано: 10.04.2014 14:38

Просмотров: 22117

Очень часто клиенты задаются вопросом, какие конвекторы отопления лучше, а какие хуже? И правильно делают, на рынке сейчас представлены очень многно торговых марок, производителей, моделей. Каждый акцентирует внимание на том, что именно его конвекторы лучше. Поэтому мы не будем писать за и против, а просто предоставим Вам сравнительные данные ключевых параметров внутрипольных конвекторов.

Если не разбираться досконально, то в принципе ц всех производителей параметры схожи. Так и делают в основном покупатели, думаю что все конвекторы одинаковы по качеству ищут какие дешевле. Но это не так, так как стоимость конвектора на прямую зависит на его эксплуатационные и тепловые характеристики.

Например: размер теплообменника влияет на стоимость конвектора, так как чем больше теплообменник, тем больше на него расходуется меди и трубы. Вот и получается что у конвекторов Бриз самый маленький теплообменник, и стоимость когвектора Бриз низкая. У Полвакса самый большой теплообменник. Размер теплообменника напрямую зависит на показатели теплоотдачи конвектора.

Сравнительная таблица ключевых параметров внутрипольных конвекторов.

Естественная конвекция (без вентилятора)

В конвекторах с естественной конвекцией разница в теплоотдачи не такая ощутимая если сравнивать аналогичные размеры встроенных в пол конвекторов, так как физика прибора проста. Медная труба, алюминиевые пластины и короб. Разница ощущается уже значительно в моделях с принудительной конвекцией (с вентиляторами). Так как тут уже у каждого производителя есть свои фишки.

Сравнительная таблица конвекторов без вентилятора (сортировка по Производителю)

Сравнительная таблица конвекторов без вентилятора (сортировка по Теплоотдаче)

Принудительная конвекция (с вентилятором)

Например: конвектора Верано с вентилятором самые эффективные среди всех аналагов, за счет уникальной конструкции теплообменника в паре с вентилятором. У разных конвекторов разной мощности вентиляторы. Если подключить конвектор российского производителя и к примеру Меленхоф или Верано на максимальной скорости, то разница весьма ощутима, скорость работы вентилятора в европейском производителе в два раза выше, за счет этого и теплоотдача европейских конвекторов выше. Предлагаем ознакомится с лучшими конвекторами с принудительной конвекцией.

Сравнительная таблица конвекторов с вентилятором (сортировка по Производителю)

Сравнительная таблица конвекторов с вентилятором (сортировка по Теплоотдаче)

Сравнительный анализ Т, С | Естественая конвекция | Ширина 230 | Глубина 90

Сравнительный анализ Т,С | Принудительная конвекция | Ширина 300 | Глубина 90

mir-konvektorov.ru

Внутрипольные конвекторы с вентилятором — мощность и комфорт

19.04.2018, Опубликовано в рубрике:&nbspКоммуникации

Внутрипольные конвекторы с вентилятором – это отличный вариант отопительного оборудования для всех тех, кто хотел бы обеспечить свой дом теплом и при этом значительно сэкономить в вопросе расходов энергетических ресурсов. Такие модели очень компактные, они легко монтируются и отличаются высокой эффективностью работы.

Внутрипольные конвекторы: что это и зачем они

Внутрипольные конвекторы с вентилятором – это относительно новый способ обогрева помещений. Они хорошо подходят и для жилых домов, и для общественных заведений, складов, школ и многого другого. Их основная особенность заключается в том, что они занимают минимум места, но при этом радуют стабильно высокой производительностью.

Фанкойлы чаще всего приобретают в том случае, когда в доме установлены панорамные окна. Монтаж обычных батарей оказывается невозможным, именно поэтому приходится искать новые пути обогрева. Внутрипольные варианты оказываются самыми приемлемыми: после установки они практически незаметны.

Подойдет такое отопительное оборудование и в качестве основной отопительной системы, и в качестве дополнительной. Модели в обоих случаях проявляют себя только с лучшей стороны, они подарят уют и тепло вашему дому.

Преимущества внутрипольных конвекторов с вентилятором

Встраиваемые в пол радиаторы с принудительной конвекцией – это те модели, которые будут поддерживать оптимальный температурный режим в вашем доме. Благодаря встроенному вентилятору продуктивность работы значительно увеличивается: комната прогревается в разы быстрее.

Среди других преимуществ такой техники можно выделить несколько факторов.

1. Высокая мощность. Принудительная конвекция обеспечивает более эффективную работу, чем естественная. Короб вентилятора равномерно распределяет теплый воздух по всему периметру. Некоторые производители оснащают свою продукцию несколькими вентиляторами, что улучшает производительность в несколько раз.
2. Хорошая продуктивность. Современная продукция, представленная в каталогах, дает возможность качественно обогревать помещение даже в том случае, когда температура теплоносителя оказывается низкой. Такой подход дает возможность сочетать фанкойлы с конденсационными котлами, низкотемпературными системами, тепловыми насосами и с другими агрегатами.
3. Существенная экономия энергии. Многим кажется, что такие приборы для отопления потребляют слишком много энергетических ресурсов. Но это далеко не так: многие европейские производители, например, Jaga и Mohlenhoff перешли на специальные европейские двигатели, которые отличаются стабильно высокой производительностью, но при этом на 50% меньше расходуют энергии.
4. Многофункциональность. В теплое время года конвекторы можно перевести из режима обогрева в охлаждение или вентиляцию.
5. Простое и интуитивно понятное управление. Для многих приборов производители разработали еще и специальные комнатные термостаты: на них можно устанавливать оптимальные температурные режимы, которые потом поддерживаются в автоматическом режиме. Помимо этого, они дают возможность управлять еще и скоростью вращения лопастей.
6. Безопасность. Очень важно то, что в процессе эксплуатации решетка и сам корпус практически не нагреваются. Это значит, что даже при максимальных оборотах вентилятора внешние детали будут иметь приемлемые температуры, чтобы вы не обожглись при случайном прикосновении.

Помимо этого, в таких приборах стоит отметить еще и то, что очень много внимания инженеры уделили проектированию проводки. Это означает, что во время эксплуатации возможность возникновения короткого замыкания полностью исключается. Важно только следить за тем, чтобы вовнутрь короба ни в коем случае не попадала вода.

Также во время уборки в целом отключайте фанкойл от сети, иначе есть возможность создать опасную для жизни ситуацию и вывести устройство из строя.

Недостатки внутрипольных конвекторов с вентилятором

Как и любой другой прибор для отопления помещения, внутрипольный конвектор с вентилятором имеет несколько недостатков. Нельзя сказать, что они слишком существенные и могут спровоцировать отказ от покупки, но предупредить вас все же стоит.

Среди недостатков таких агрегатов можно выделить следующее.

1. Шум. К сожалению, еще не удалось создать абсолютно бесшумный фанкойл. Приблизился к идеалу только вариант от чешского производителя Isan – такая техника будет работать едва слышно даже при максимальной нагрузке. Эта особенность позволяет устанавливать модели даже в спальне.
2. Трудоемкий монтаж. Установку такого оборудования стоит доверить профессионалу своего дела, так как неправильный подход снизит производительность устройства. Перед тем, как начать монтажные работы, стоит сначала проверить проводку и устранить все неисправности, если он есть.
3. Высокая цена. Внутрипольный конвектор с вентилятором обойдется несколько дороже, чем аналог с естественной конвекцией. но эта разница в свою очередь окупается за чет продуктивности работы: от варианта без вентилятора невозможно добиться таких результатов.

Перед покупкой обязательно тщательно рассчитайте его необходимую мощность. Во внимание принимается тип окон, толщина стены, высота потолка, площадь комнаты, наличие теплоизоляции.
