Водогрейный промышленный котел – Промышленные водогрейные котлы – разновидности и особенности

Что такое промышленный водогрейный котел и где он используется

Водогрейный котел – это вид отопительного оборудования для нагрева воды под давлением. Благодаря большой мощности, такие котлы позволяют отапливать и подготавливать большие объемы горячей воды для жилых и административных зданий, производственных цехов и прочих хозяйственных строений. Если Вам нужно купить котел для промышленного здания или промышленной котельной, то данный вид оборудования отлично вам подойдет.

Какие бывают промышленные котлы?

В зависимости от типа топлива, выпускаются твердотопливные, жидкотопливные, газовые и электрические котлы. Приобрести промышленный котел на отработанном масле, промышленный газовый котел или твердотопливный промышленный котел можно у нас по ценам от производителя.

Промышленные водогрейные котлы часто путают с паровыми котлами, и, хотя они имеют сходства предназначение у них разное. Водогрейные предназначены для нагрева воды, паровые – для получения пара.

В нашем магазине можно приобрести паровые котлы и  купить промышленные водогрейные котлы.

По конструктивным особенностям водогрейные котлы подразделяются на:

• Водотрубные – поверхность нагрева состоит из кипятильных трубок, внутри которых движется теплоноситель. Теплообмен происходит посредством нагрева кипятильных трубок горячими продуктами сгорания топлива.
• Жаротрубные – поверхность нагрева состоит из трубок небольшого диаметра, внутри которых движутся горячие продукты сгорания топлива. Теплообмен происходит посредством нагрева теплоносителя, омывающего газоходные трубы.

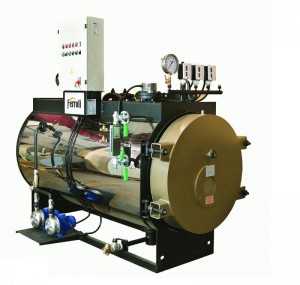

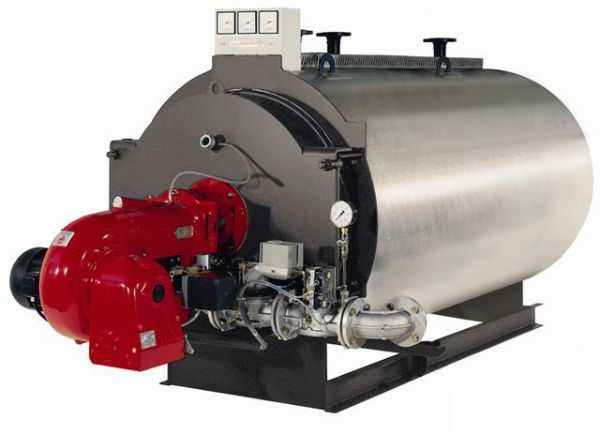

Промышленный котел: устройство и принцип работы

Состоит водогрейный котел из металлического корпуса, который изготавливается из стали, и теплообменника, расположенного внутри корпуса. Одним из главных условий при изготовлении котла является хорошая изоляция корпуса, для того чтобы уменьшить теплоотдачу помещению. Теплоноситель в теплообменнике нагревается и поступает по трубам к потребителям. В котле имеется топка, где происходит сжигание топлива и горелка – устройство для дозировки, смешивания и сжигания топлива. Твердотопливные водогрейные котлы не предусматривают наличия горелки. Современные модели обладают мощностью от 100 кВт до десятков мегаватт.

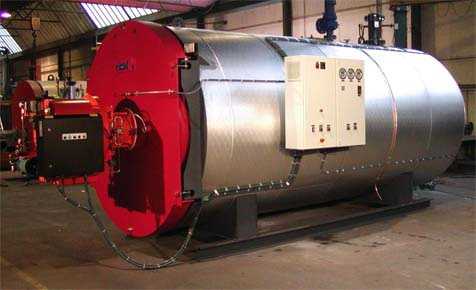

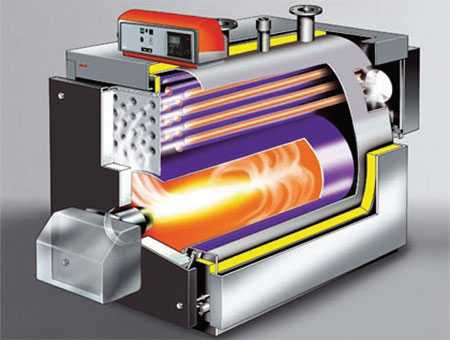

Принцип работы газового/жидкотопливного промышленного водогрейного жаротрубного котла достаточно прост. котел представляет из себя 2 бочки, вставленные одна в другую. Меньшая бочка – это топка котла, большая – корпус. Между бочками находится водяная рубашка, в которой также проходят жаровые трубы с турбулизаторами для повышения КПД. Пламя развивается в топке котла в виде прямого факела или разворачивающегося – для котлов с реверсивной топкой.

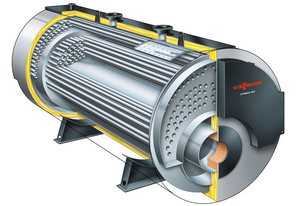

Виды жаротрубных котлов

1. Двухходовые котлы. В таких котлах факел развивается в топке, в конце топки газы выходят в жаровые трубы, находящиеся в водяной рубашке, откуда попадают в коллектор и уходят в дымоход

2. Двухходовые с реверсивной топкой. Факел развивается в топке, удаляется в дальнюю стенку, разворачивается, прилегая к стенкам топки и угасает, не достигая передней дверцы котла. Дымовые газы ударяются в дверцу котла и по специальным каналам выходят в жаровые трубы. Дальше процесс развивается аналогично простым двухходовым котлам.

3. Трехходовые котлы. В таких котлах процесс происходит аналогично двухходовым котлам, однако после движения по жаровым трубам от задней части котла к передней, происходит ещё 1 разворот газов в жаровые трубы третьего хода для движения газов от передней стенки снова к задней, где находится коллектор. Все жаровые трубы находятся в водяной рубашке, что дополнительно повышает КПД котла.

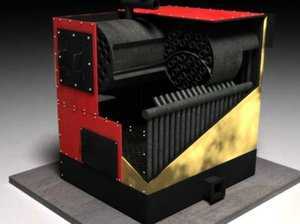

Принцип работы водогрейного твердотопливного котла достаточно сложный. Вода поступает сзади в два нижних коллектора, а отводится через передний верхний. Газы, которые образуются в результате сгорания топлива, поднимаются к потолку топки, проходят между трубами экранов, опускаются по конвективным газоходам, омывая снаружи поверхность труб боковых и задней стенок котла и по двум боровам, снабженным подъемными шиберами, уходят в общекотельный боров. Колосниковая решетка состоит из отдельных колосников, которые укладываются на подколосниковые балки котла. Фронтовая плита, прикрепленная к вертикальным стойкам каркаса, состоит из верхней части с шуровочным отверстием и из нижней, к которой прикрепляются дверка для очистки зольника и подвод воздуховода с шибером для регулировки воздуха.

Почему стоит купить промышленный котел отопления?

Преимущества водогрейных промышленных котлов:

• Низкое гидравлическое сопротивление;
• Удобное обслуживание и простота очистки поверхностей нагрева;
• Увеличенный срок эксплуатации;
• Имеют возможность работы без принудительного поддува воздуха.

Как выбрать промышленный котел?

Цена на промышленные котлы различна и зависит не только от комплектации и мощности, но и от фирмы производителя. Даже без учета этих параметров данный вид отопительного оборудования являются самым дорогим и сложным устройством всей системы водяного отопления. Выбирая такой котел, следует обратить внимание на каком виде топлива он работает, на его мощность, на уровень автоматики котельного оборудования, а также на функциональное назначение котла (для обогрева, горячего водоснабжения или же для того и другого).

Заказать все виды котлов для промышленного отопления от известных мировых производителей Вы можете в компании «Энергомир», оставив заявку на сайте или позвонив нашим специалистам. Мы предлагаем промышленные котлы Buderus, Protherm, ICI Caldaie, Wirbel и других проверенных производителей.

energomir.su

Промышленные водогрейные котлы: виды, характеристики оборудования

Современные водогрейные котлы большой мощности, которые характеризуются, как промышленные, представляют собой мощные стационарные нагреватели воды. Их основная функция заключается в эффективной подаче горячей воды или пара.




Содержание

Типы промышленных котлов

Промышленные котлы предназначены для устройства отопительных систем, которые отличаются высокими показателями мощности. Соответственно, они обладают достаточно большими размерами и габаритами.

Подобные системы устанавливаются строго в специальных отдельных помещениях, которые отвечают всем требованиям безопасности и техническим условиям общепринятой эксплуатации, которые обычно устанавливает сам производитель.

В настоящее время применяется несколько основных видов промышленных устройств, которые различаются между собой по типу теплоносителя.
Итак, основные виды:

Котлы водогрейные производственные производят нагрев воды посредством высокого давления.

Подобный вид оборудования различается по уровню температурного теплоносителя, а также по степени нагрева воды, которая присутствует на выходе.
С учетом этого показателя выделяют два типа современных водогрейных котлов:

• Устройства, работающие на перегретой воде.
• Низкотемпературные котлы.

Последние в состоянии нагреть воду до температуры, примерно, 115 градусов. Подобный тип отопительных устройств считается максимально экономичным, но есть некоторые требования к материалам, из которых они производятся.

Твердотопливные котлы предназначены для получения горячей воды, используемой в системах отопления.

Что такое газовые водогрейные котлы и места их применения, вы можете узнать тут.

При относительно низкой температуре на внутренней поверхности котла может образоваться небольшое количество кратковременного конденсата.

Он отрицательно действует на внутреннюю поверхность котла, которая время от времени вступает в определенный контакт с продуктами сгорания.

Котлы, которые работают на перегретой воде, в состоянии нагреть воду до 150 и более градусов.

Система отличается достаточно высокими эксплуатационными качествами и идеальными параметрами надежности.

Также преимуществом являются то, что работа такого оборудования осуществляется достаточно бесшумно, при этом присутствует ничтожный выброс вредных веществ в атмосферу. Такие котлы очень просты в процессе управления, а также в обслуживании.

Классификация по особенностям конструкции

Современные промышленные котлы отличаются друг от друга некоторыми конструктивными особенностями. Прежде всего, устройства могут быть водотрубными и газотрубными. Каждый из видов имеет свои эксплуатационные характеристики и преимущества.

Газотрубные котлы делятся на жаротрубные или дымогарные. Поверхность устройств состоит из особых трубок, каждая из которых имеет определенный диаметр.

По ним происходит перемещение продуктов сгорания. Процесс теплообмена производится посредством нагрева воды, то есть теплоносителя, который находится на внешней стороне трубок.

Что касается водотрубных котлов, то их поверхность нагрева состоит из специальных трубок, которые называются кипятильными, по ним в процессе работы котла движется вода.

Процесс теплообмена обеспечивается за счет нагрева находящихся в конструкции кипятильных трубок. Водотрубные котлы могут быть прямоточными и барабанными.

Водогрейные котлы используются для обеспечения дома горячей водой и теплом. Поэтом сегодня такая услуга, как установка водогрейных котлов стала сегодня весьма популярной.

Подробнее о водогрейных котлах читайте здесь.

Классификация котлов по виду используемого топлива:

Промышленные водогрейные котлы различаются между собой по типу используемого в процессе работы топлива. Выделяют такие виды систем, как:

Основные характеристики и особенности оборудования

Среди всех перечисленных систем, газовые считаются самыми экономичными. Они характеризуются небольшим количеством выбрасываемых в воздух вредных веществ, так как свой материал сгорания они сжигают полностью.

На территории России данный тип котлов считается наиболее востребованным, так как в стране присутствуют большие запасы газа.

Промышленные дизельные котлы сходны по показателям производительности с газовыми. Единственным существенным отличием является вид используемого горючего.

Если в некоторых странах дизельное топливо применяется в качестве основного материала для сжигания, в России оно используется исключительно, как резервное. Соответственно и такие системы применяют при отсутствии возможности установить газовое оборудование.

Комбинированные котлы, работающие на двух видах горючего, осуществляют свою работу на сменных горелках или на твердом топливе. Соответственно, в качестве топлива может быть использован, не только газ, но и качественный дизель.

Газовые водогрейные котлы имеют газоплотную топочную камеру и конвективную часть, выполняющую роль экономайзера.

Подробнее о паровом котле ДКВр, читайте здесь.

Что касается агрегатов, которые осуществляют свою работу на твердом топливе, то они достаточно часто применяются для устройства систем отопления на промышленных производствах.

Подобный вид отопительного оборудования выгоден в том случае, если предприятия находятся в отдельных районах, где такие виды топлива, как электричество и газ, считаются дорогостоящими. Одним из самых дешевых видов горючего на данный момент является уголь.

Независимо от разновидности промышленного котла, все они имеют как преимущества, так и определенные недостатки. Все зависит от конкретных условий, в которых работает устройство.

По этой причине, перед выбором отопительного котла, важно тщательно изучить не только его основные характеристики, а и условия, в которых котел будет эксплуатироваться.

Только правильный и обоснованный выбор гарантирует возможность получить то количество нагретой воды или пара, которое требуется.

Если вы учтете все характеристики оборудования и условия эксплуатации, это позволит избежать последующих материальных затрат и значительно сэкономит средства.



kotlotech.ru

классификация, принцип работы, промышленные устройства, безопасность в процессе эксплуатации

Водогрейные газовые котлы применяют для обогрева загородных домов, индивидуальных жилых домов, небольших общественных или промышленных зданий в районах, где нет центрального отопления или подключение к нему нецелесообразно.






Содержание

Конструкция водогрейных газовых котлов

Водогрейные котлы на газе обладают газоплотной топочной камерой и конвективной частью, которая реализована посредством применения экономайзера.

В заднем экране топочной камеры имеется отверстие, в которое установлен взрывной клапан. Он предохраняет конструкцию котла от разрушения в случае возникновения избыточного давления в топочной камере.

Водогрейные устройства установлены на раму, которая выполнена из швеллера, и ставится на опоры. Крепёж опор к ровной подготовленной поверхности осуществляется при помощи анкерных болтов, благодаря чему нет необходимости изготавливать фундамент.

Блок горелки крепится на фронтовой плите болтовым соединением. Крепёж фронтовой плиты осуществляется при помощи шарниров. Плита служит в качестве люка, с помощью которого можно осуществить доступ в топочную камеру котла для ремонтных работ и осмотра без разбора фронтовой обшивки и изоляции.

Газовые водогрейные котлы имеют газоплотную топочную камеру и конвективную часть, выполняющую роль экономайзера.

Подробнее о паровом котле ДКВр, читайте здесь.

Крепление и отверстие под горелку на фронтовой плите производится под выбранную заказчиком горелку. Газовые водогрейные котлы могут работать с различными видами горелочных устройств, как импортного, так и отечественного производства. Для этого на фронтальной плите делают отверстия и крепления под нужную горелку.

Классификация устройств на газовом топливе

По назначению водогрейные газовые котлы разделяют на две крупных категории:

• Промышленные устройства, для которых характерна высокая мощность. В роли теплоносителя в них используется пар;
• Котлы бытовые, обладающие мощностью, необходимой для отопления помещений определенной площади, однако она значительно меньше, чем у промышленных.

По исполнению агрегаты делятся на:

• Напольные.
• Настенные.

По температурному уровню теплоносителя:

• Низкотемпературные, температура до 115 °С. Низкотемпературный режим работы считается самым экономичным, но предъявляет высокие требования к материалу, который использовался для изготовления котла.Воздействие низких температур в котле может способствовать кратковременному образованию на его поверхностях конденсата, который оказывает негативное влияние на поверхности, контактирующие с продуктами сгорания.
• Котлы на перегретой воде.

Впервые на российском рынке — электрический настенный отопительный котел от Vaillant!

Электрические котлы галант, читайте здесь.

Современные настенные котлы бывают:

• двухконтурными – для отопления и горячего водоснабжения;
• одноконтурными – только для отопления.

С учетом системы подачи воздуха отопительное оборудование бывают с закрытой камерой сгорания (воздух, требуемый для поддержания горения, берется снаружи), и с открытой камерой (используется воздух из помещения).

Все настенные газовые котлы в миниатюре обладают всеми элементами котельной, включая насос, системы отвода продуктов сгорания, безопасности и автоматического управления, расширительный бак и т.д.

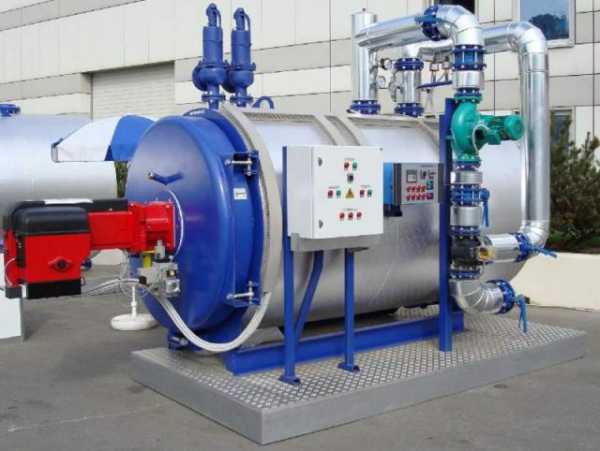

Промышленное отопительное оборудование

Промышленные газовые водогрейные котлы, благодаря постоянной модернизации, обладают следующими преимуществами:

• Значительно увеличился срок безремонтной эксплуатации.
• Существенно сократились эксплуатационные расходы на текущее обслуживание котельного оборудования.
• Увеличилась производительность работы оборудования.
• Повысилась экономичность котельного оборудования, благодаря возможности автоматического контроля и регулировки нагрузки устройства согласно температуре воздуха.
• Значительно повысилась надежность промышленного котла.
• Имеются комфортные условия для работы оператора за счет инновационной автоматики, которая выполнена на базе микропроцессорных схем.

Технические характеристики

Марка котла КВа	КВа 0,4	КВа 0,5	КВа 0,6	КВа 0,8	КВа 1,0	КВа 1,1
Теплопроизводительность, МВт(Гкал/ч)	0,4 (0,34)	0,5 (0,43)	0,6 (0,5)	0,8 (0,7)	1,0 (0,86)	1,1 (0,95)
КПД котла, не менее, %	91	91	91	91	91	91
Температура уходящих газов	не более 2200С
Длина, мм	2500	2800	2800	2850	3400	3400
Ширина, мм	1200	1300	1400	1800	1800	1800
Высота, мм	1900	1800	1900	1950	1950	1950

Безопасность использования

Применять водогрейные промышленные газовые котлы не только удобно, но еще и безопасно. Имеются определенные ограничения, которые стоит отнести к условиям эксплуатации приборов, они отражены в нормативных документах.

При их соблюдении, можно свести к минимуму риск появления опасных аварийных ситуаций, к примеру, таких как погасание газовой горелки и наполнение газом всего помещения.

Выделяют основные причины, способствующие возникновению опасных ситуаций:

1. Непропорциональность нормативного давления и давления в системе подачи, которое позволяет оборудованию функционировать в рабочем режиме.
2. Отключение напряжения, необходимого для нормальной работы прибора в полную силу.
3. Отсутствие тяги в дымоходе.

Для того, чтобы исключить подобные проблемы, производители оснащают все выпускаемые модели оборудования специальными защитными системами.

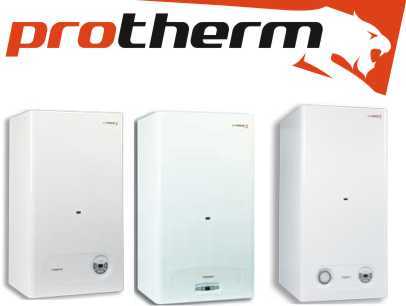

Настенные электрические котлы Protherm – это альтернатива газовому отоплению с целым рядом неоспоримых преимуществ!

Подробнее о деаэраторе дв, читайте здесь.

По мнению специалистов, лучше приобретать приборы, которые оснащены системой самодиагностики, термостатами (не допускающими излишнего нагревания воды), системами, устраняющими блокировку насосов, контролером (при помощи которого можно определить интенсивность пламени).

И это далеко не все полезные опции. Данные устройства оснащены системой защиты от образования накипи и специальными предохранителями, которые располагаются непосредственно в контуре отопления.

Наличие каждой дополнительной опции увеличивает стоимость установки, но, при этом, она обеспечивает дополнительную безопасность использования прибора.

Водогрейные котлы на газовом топливе – это автономность, эффективность и функциональность. Кроме этого, данное оборудование характеризуется высокой долговечностью, превосходным дизайном и удобной системой управления.

kotlotech.ru

Разнообразные промышленные водогрейные газовые котлы и их характеристики

Промышленное предприятие нужно не только обогреть, но для технологических и бытовых нужд необходима горячая вода, а иногда и пар. Эта задача возлагается на промышленные газовые водогрейные котлы, которые отличаются значительной мощностью. Чтобы обогреть большую площадь, ведь только средней считается площадь 500 м2, нужно достаточное количество радиаторов. Если применять промышленные радиаторы отопления, то при их высокой цене значительно увеличится стоимость монтажа системы. Поэтому в промышленности обычно применяют регистры, которые представляют собой изделия из труб от 50 мм соединенных перемычками для организации циркуляции воды. Трубы могут быть прямыми или змеевидными.

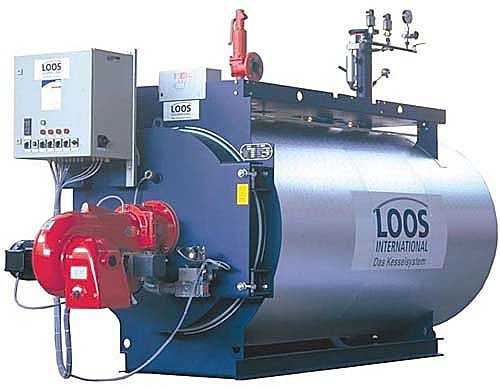

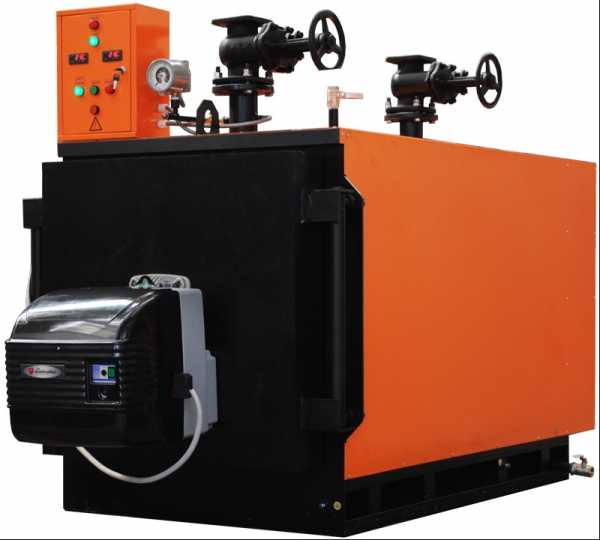

Особенности промышленных газовых котлов

Основное отличие газовых котлов, которые применяются в промышленности – большая мощность и производительность. В них широко используются двухступенчатые горелки, которые благодаря особой конструкции котла обеспечивают экономичность и высокий КПД. По устройству они могут быть одноконтурными или двухконтурными. Второй контур, как и в бытовых газовых котлах, позволяет нагревать воду для бытовых нужд предприятия.

Если для технологических процессов требуется пар, то применяются паровые промышленные котлы отопления, которые обеспечивают предприятие паром, который одновременно поступает в систему отопления. Наиболее популярны паровые котлы серии Е с производительностью от 1 до 2,5 т/час.

Для увеличения экономичности и производительности газовые котлы отопления промышленные сконструированы в виде модулей дополняющих основную комплектацию.

Они не являются обязательными и для их поставки нужна отдельная заявка. Важно, что конструкцией предусмотрена установка оборудования в стандартный корпус котла.

Дополнительные модули, входящие в состав агрегата модульной конструкции:

• модуль удаления воздуха из системы;
• двухступенчатая горелка;
• автоматическая система управления;
• трехходовой теплогенератор, который изменяет направление потока горячих газов для уменьшения теплопотерь;
• система дымоотведения.

По используемому принципу работы и устройству промышленный котел водогрейный газовый практически ни чем, кроме габаритов, не отличается от бытовых агрегатов. Одно из отличий то, что их большая мощность и производительность позволяет применять производимую тепловую энергию для технологических целей и отопления.

Применение бытовых газовых котлов в промышленности и марки котлов для автономного отопления

Для небольших промышленных предприятий, административных зданий или складов применение мощных промышленных котлов может быть неприемлемым из-за слишком большой мощности. Иногда достаточно установить для отопления и горячего водоснабжения газовые котлы, которые применяются в быту. Например, установить навесные котлы отопления газовые цены, на которые значительно ниже, чем у мощного промышленного котла. Другой вариант – установка напольного агрегата, соблюдая требования к помещениям с газовым котлом и дымоходом.

Газовый котел Viessmann Vitopend

Немецкий газовый котел Viessmann Vitopend 100 24 квт с коаксиальным дымоходом прекрасно подойдет для отопления небольших частных предприятий, мастерских и офисов. Второй контур обеспечивает потребителей горячей водой. Котел устанавливается на стену практически в любом помещении. Применение медного теплообменника ГВС и надежной горелки из нержавеющей стали способствует безопасной и длительной эксплуатации. Популярный газовый котёл Viessmann Vitopend 100 имеет самое оптимальное соотношение цены, высочайшего немецкого качества и технического совершенства. Более подробно о продукции Viessmann можно прочитать здесь.

Модельный ряд котлов Viessmann Vitopend 100

Выпускаемые газовые котлы Висман Витопенд 100 различаются по своему назначению и методу забора воздуха для камеры сгорания. Основное отличие серий – количество контуров, а забор воздуха извне или из помещения применяется в каждой серии агрегатов отопления. Мощности одноконтурных котлов от 10,7 кВт до 23 кВт, а мощность двухконтурных достигает 30 кВт. Естественно, что на газовый котел Висман цена зависит от многих факторов, поэтому ее следует уточнять при покупке.

Газовый настенный одноконтурный котел Viessmann Vitopend 100-Wh2D261

Эта модель представляет собой одноконтурный газовый котел Висман Витопенд 100 с номинальной мощностью 24 кВт. Котел энергозависимый, потребляемая мощность от сети 75 Вт. Агрегат снабжен мембранным расширительным баком с емкостью 6 литров и циркуляционным насосом. КПД прибора – 90%.

Газовый настенный двухконтурный котел Viessmann Vitopend 100-Wh2D257

Это двухконтурный агрегат серии, в которой котлы Viessmann отопления и горячего водоснабжения представлены двумя моделями. Разницы между ними практически нет, но одна из них комплектуется коаксиальным дымоходом (труба Wh2D257). От одноконтурной модели Wh2D261 двухконтурная модель отличается наличием медного теплообменника ГВС, который обеспечивает производительность 13,8 л/мин, а в остальном технические данные идентичны.

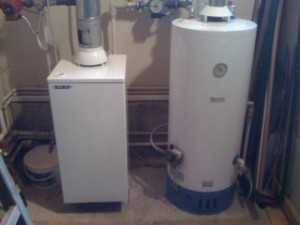

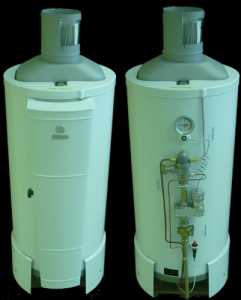

Газовые котлы типа АГВ

Энергонезависимые с аббревиатурой АГВ газовые котлы отличаются чрезвычайно простым устройством. Это первые газовые котлы отопления, которые начали производить еще в СССР (более подробно о которых можно прочитать в нашей статье «Газовые котлы российского производства: разновидности и свойства»). Он представлял собой бак для воды по центру, которого проходила «жаровая» труба. Газовая горелка располагалась внизу, а горячие газы нагревали «жаровую» трубу, которая передавала тепло воде в баке. Система ГВС состоит из змеевика, через который пропускается холодная водопроводная вода для нагрева.

Благодаря дешевизне и энергонезависимости водонагревательный котел газовый АГВ до сих пор пользуется популярностью.

Модернизированные производителем котлы АГВ стали экономичнее и безопаснее. На современных агрегатах этого типа установлена автоматика известных зарубежных компаний, итальянских и американских. Система розжига оснащена пьезоэлементом. Внешний вид котлов изменился до неузнаваемости и почти ничто не напоминает о первых газовых котлах АГВ с КПД в 70%.

Одноконтурный газовый котел «Луч» КСГ12

Если площадь производственного или жилого помещения не превышает 200 м2, и нет необходимости в ГВС, то для обогрева можно применить газовые котлы Луч с аббревиатурой КСГ и АОГВ. Номинальная мощность этого котла равна 12 кВт. Для весьма приблизительных расчетов необходимой мощности принимают 1 кВт мощности на 10 м2. Значит, котел обеспечит отопление 120 м2.

Это очень приблизительны расчет, т. к. не учитываются особенности помещения. Например, для плохо утепленных помещений соотношение необходимой мощности принимается равным 1,5-2,0 кВт на 10 м2. Поэтому 12-киловатный котел обеспечит комфортное отопление только площади в 60 м2. А если нужно отопить 100 м2 не утепляя помещение? В таком случае нужен более мощный 20 кВт газовый котел на 100 кв м цена его будет значительно больше как и затраты на отопление. Вывод — для экономии нужно уменьшать теплопотери, утепляя помещение.

На производимый компанией «Таганрог Газоаппарат» газовый котел Луч КСГ 12 отзывы многочисленные, что подтверждают его популярность. Конечно они разные, хорошие и плохие. Отрицательные отзывы часто появляются от владельцев, которые нарушили какие-то регулировки или правила установки. Некоторые чрезмерно восторженные на газовый котел луч отзывы, возможно, написаны по заказу. Обычно люди ищут, какую либо информацию о неисправностях и методах из устранения. Поэтому наиболее реальные отзывы на форумах, а не на страницах интернет-магазинов.

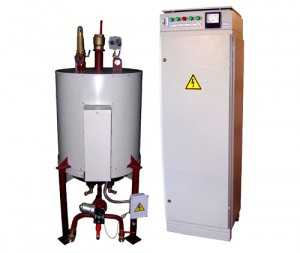

Применение электрических котлов в промышленности

Высокая цена на электроэнергию препятствует широкому использованию электрических котлов в быту. Несомненно, что эта цена поднята искусственно, чтобы была возможность реализовать газ. Ведь скважину, которая начала работать, непросто заглушить. Поэтому до тех пор, пока будет добываться газ нельзя надеяться на уменьшение цен на электроэнергию, пеллеты, дрова и уголь. Из-за высокой цены электроэнергии для предприятий электрические котлы отопления промышленные применяются чрезвычайно редко. Они используются в качестве резерва, чтобы обеспечить отопление в случае каких либо непредвиденных обстоятельств.

Устройство и преимущества электрического котла

Промышленный электрический котел устроен очень просто. Он состоит из корпуса с теплообменником и ТЭНов, циркуляционного насоса, системы фильтрации воды и предохранительных клапанов. Нагревание воды происходит при нагревании ТЭНов. Промышленные электрические котлы неприхотливы во время эксплуатации, легко автоматизируются, а безопасность на порядок выше, чем у газовых котлов. Но иногда без использования электрического отопления не обойтись.

Водогрейный электрический котел применяют в следующих случаях:

1. по техническим условиям невозможно в здании установить дымоход;
2. при некоторых видах производства запрещено использование открытого огня, согласно требованиям противопожарной безопасности;
3. необходимость в полностью автономном оборудовании, которое полностью автоматизированное и не требует постоянного присмотра, в таких случаях устанавливают дистанционное управление и оповещение;
4. скорость монтажа является приоритетной;
5. установка промышленного электрического котла в качестве резервного источника, который в случае отказа основного источника отопления запускается автоматически.

spetsotoplenie.ru

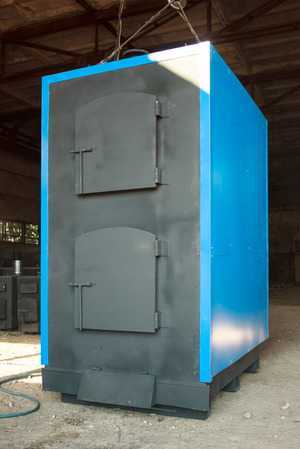

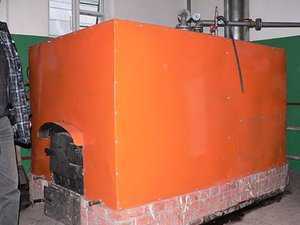

Котлы отопления промышленные на твердом топливе

Промышленные котлы на твердом топливе: экономичность отопительного оборудования, преимущества и недостатки

Промышленных котлов отопления сегодня насчитывается несколько видов. Они отличаются друг от друга сырьем, от которого зависит их работоспособность, а также конструктивными особенностями. Промышленные модели существуют твердотопливные, паровые, водогрейные, электрические, газовые, комбинированные и такие, которые работают на альтернативном сырье.

Промышленные твердотопливные котлы служат для отопления помещений и снабжения горячей водой. Областью применения данного оборудования являются промышленные здания, сооружения, цеха, административные здания, больницы, школы, тепличные комплексы, птицефабрики. Данные помещения нуждаются в оборудовании повышенной мощности. Какую мощность должны иметь промышленные отопительные системы? Для промышленного производства применяется отопительное оборудование мощностью не менее 100 кВт.

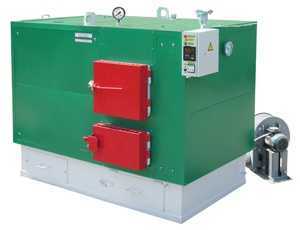

Промышленный котел на твердом топливе

Старые конструкции котлов разрабатывались таким образом, что в качестве топлива мог служить только уголь. Современные технологии производства котлов на твердом топливе решили эту проблему, и теперь промышленные отопительные агрегаты могут потреблять разнообразные виды топлива с твердой основой. Материалом для котлов служит чугун и сталь.

Где лучше всего использовать котлы на твердом топливе? Эксплуатировать котлы на твердом топливе целесообразнее всего в местах, где газовые магистрали находятся в отдалении, а также где доступ к горючему материалу дешевый. Если организация доставки сырья организована правильно, то данные приборы становятся самыми экономичными в обслуживании. Но при этом заготовка и хранение топлива целиком ложится на ваши плечи.

Сегодня котлы на твердом топливе становятся прекрасной альтернативой газовому и электрическому оборудованию, связано это с высокой стоимостью данных ресурсов и ограничений по их потреблению. Промышленные предприятия, чья деятельность связана с деревообработкой, а также с выращиванием сельхозугодий, находят применение котлов на твердом топливе особенно выгодным, так как это позволяет решить сразу две проблемы:

1. Утилизировать отходы.
2. Получить экономный вид тепловой энергии.

В данном случае себестоимость горючего материала значительно снижается и позволяет окупить оборудование в разы быстрее.

Разновидности промышленного оборудования

Крупнейшие производители водогрейных котлов отопления выставляют на суд потребителей и модели котлов, работающих на твердом топливе. Это приводит к тому, что покупатель сталкивается с проблемой выбора из нескольких десятков моделей и их вариаций. Конечно, это нелегко сделать. Поэтому, чтобы разобраться во всем промышленном оборудовании, работающем на твердом топливе, следует его разделить на несколько основных видов. А именно:

1. Паровой котел длительного горения. Данный агрегат в дополнение к своей основной функции может производить большой процент пара. Такое оборудование чаще выбирают деревообрабатывающие предприятия, которым нужно высушить или увлажнить древесину. Также в нем заинтересованы пищевые фабрики и сельские хозяйства, деятельность которых связана с пропаркой семечек, пастеризацией молока и т.д. Промышленные паровые котлы на твердом топливе большой мощности нет смысла устанавливать там, где в паре нет необходимости, так как при его производстве увеличивается потребление топлива.
2. Прибор, работающий на древесине и ее отходах. Такое промышленное оборудование достаточно неприхотливо. Агрегаты могут производить энергию за счет опилок, отходов деревообработки и даже пыли. Отходов древесины должно быть не более 30% от общей закладки древесного материала.
3. Котлы на брикетах. Горючий материал изготавливается способом прессования из измельченных отходов деревообработки. Агрегат может работать автономно, так как способен подавать в топливную камеру продукт сгорания автоматически. Основной недостаток этого оборудования в трудоемком процессе обслуживания. При сгорании брикетов образуется большое количество сажи, которая забивает дымоотводы, поэтому их приходится постоянно прочищать.
4. Котлы на буром угле. В этом оборудовании применяется принудительная подача сырья в топочную камеру. Это обеспечивает равномерное горение и полное выгорание топлива, поэтому процент недожога практически равен нулю с одновременным увеличением КПД котла. При выборе данного агрегата следует учесть параметры производительности, способность к переработке влажного топлива, зольности, КПД и так далее. Котлы на угле мощностью от 2,5 МВт значительно отличаются производительностью, отличия зависят также от класса оборудования и от производителя.
5. Агрегаты на дровах. Многие модели способны переварить и другой вид топлива, но предпочтительней все же древесина. Эти котлы часто можно увидеть на больших промышленных объектах, а также применяются для обогрева жилых районов города. Зачастую промышленные котлы на дровах оснащаются автоматическим механизмом подачи горючего материала или подвижными колосниками. Некоторые модели оснащены системой контролируемого горения, имеют предтопки со специальной зоной, где древесина подсыхает до необходимых параметров.
6. Наиболее успешными считаются комбинированные модели водогрейного оборудования. Они применяются более широко, но минусом является небольшой ассортимент изделий, которые практически идентичны и не имеют существенной разницы в технических характеристиках.

Плюсы промышленных моделей на твердом топливе

Промышленные водогрейные котлы, использующие в качестве топлива твердый материал, являются хорошей альтернативой традиционному газовому оборудованию. Многие предприятия, производя подсчет затрат на установку и обслуживание газовых котлов, делают целенаправленный выбор в пользу твердого топлива. Особенно это выгодно тем, кто имеет доступ к дешевому сырью.

Промышленный агрегат на твердом топливе имеет плюсы и минусы. К достоинствам относятся:

• В основные преимущества данного вида котлов входит автономность.
• Возможность сохранить часть средств, при утилизации отходов производства.
• Автоматическая система управления.
• Возможность применения практически любого твердого топлива.
• Высокая производительность и КПД.
• Неприхотливость и простота в использовании и уходе.
• Возможность создавать мощные отопительные комплексы (до 40 МВт).
• Монтаж оборудования производится в короткие сроки.
• Твердотопливные агрегаты современности оснащены комплексом контроля над пламенем.
• Защита безопасности, вмонтированная в модели, сводит к нулю попадание продуктов горения в помещение.

Минусы моделей на твердом топливе

Противники промышленных котлов на твердом топливе находят следующие недостатки:

• Главным недостатком котлов на твердом топливе является необходимость хранения горючего материала.
• Существует необходимость в частом и регулярном обслуживании. Если в комплектацию не входит механизм автоматической чистки топочной камеры и дымохода, то действительно нужно производить очистительные работы важных узлов несколько раз в сезон.
• Постоянный контроль. Обслуживающий персонал должен проводить непрерываемую работу, связанную с закладкой дров и регулированием процессов горения.
• Некоторые модели имеют неудобную систему регулирования температуры, что вызывает определенные сложности при эксплуатации. Это объясняется тем, что процесс горения довольно сложно контролировать.

Итак, из статьи вы узнали об основных разновидностях водогрейного промышленного оборудования, которое работает на твердом топливе, разобрали все достоинства и недостатки твердотопливных котлов, а также поняли, что предпочтение промышленного оборудования на твердом топливе вполне оправдано, особенно если нет возможности подключения газа.

• Автор: Леонид Григорьевич Чернухин

kotel.guru

Выбираем промышленный твердотопливный котел

Для крупных предприятий различной сферы деятельности, которая связана с эксплуатацией помещений большой площади, актуальным становится вопрос отопления. Огромные внутренние пространства заводских цехов, залы и помещений транспортной и социально-общественной город

www.teplo-ltd.ru

Водогрейные котлы

Водогрейные котлы – самая важная часть системы отопления в жилых домах, зданиях и котельных, а так же промышленности.

Для генерации пара используют различные источники энергии, это может быть сгораемое топливо, электроэнергия или тепло, которое вырабатывается с помощью других установок.

Водогрейные котлы в зависимости от источника энергии разделяются на:

• Твердотопливные, которые работают на дровах, углях, древесных отходах и др. твердом топливе. Такие водогрейные котлы для изоляции имеют энергетические плиты, которые являются стойкими к высоким температурам. Котлы снабжены манометрами, термометрами, обратными клапанами и запорной арматурой.

• Газовые, они оснащаются газовыми гарелками, что обеспечивает работу в автономном режиме. Снаружи трубок находится теплоноситель, который отвечает за теплообмен.

• Электрические. Такие котлы обладают способностью быстрого нагрева и эффективностью работы. Производят их из стали. Из за высокой стоимости электроэнергии преимущественно используют на небольших заводах или для обогрева коттеджных поселков, в частных домах используются редко.

• Дизельные, соответственно использую в качестве источника энергии дизельное топливо и снабжены надувной горелкой. Для оптимального режима отопления используется система управления, максимальныя мощьность может достигать 5 мВт.

Наш Завод Емкостного Оборудования может выполнить водогрейные котлы в двух вариантах:

• Водотрубные. У данного варианта котла в качестве поверхности нагрева кипятильные  трубки, по которым движется теплоноситель, за счет них и происходит теплообмен в системе. В результате сгорания топлива кипятильные трубки нагреваются. Котлы бывают барабанные и прямоточные, их конструкция в корне отличается от газотрубных моделей.
• Газотрубные. В этом варианте поверхность  нагрева имеет трубки малого диаметра, а внутри которых движутся продукты сгорания топлива, в данном случае газа.

Промышленные водогрейные котлы. Разновидность:

Название	Номинальная температура	Давление	Применение
Водогрейный котел КВР	95 °С	до 0,6 Мпа	Жилые дома и общественные здания
Котлы водогрейные промышленные			Промышленные предприятия. Мощность 1.6 МВт и выше.
Водогрейный котел утилизатор			Утилизация уходящих газов в газотрубных установках
Водогрейный котел КВ			Используется в системах централизованного отопления и горячего водоснабжения
Водогрейный котел КВГМ	150 °С	до 1.6 Мпа	Водогрейный котел на газе, предназначен для технических, промышленных и бытовых целей. Работает на жидком или газообразном топливе.

Стоимость водогрейного котла зависит от его конструкции, технических характеристик и от качества изготовления.  Закажите производство Водогрейного котла у нас, гарантируем качество и оптимальную стоимость

zavodeo.ru

Промышленные твердотопливные котлы большой мощности

Содержимое:

1. Типы промышленных котлов на твердом топливе
   1. Паровые тт котлы большой мощности
   2. Водогрейные промышленные тт котлы
2. Требования к помещению для установки котла
3. Блочно-модульные котельные на твердом топливе
   1. Требования к БМК на твердом топливе
   2. Стоимость БМК на твердом топливе

Существует несколько требований, которым должны соответствовать промышленные твердотопливные котлы. К ним относится экономичность, достаточная мощность, производительность и соответствие нормам ППБ. Современные условия эксплуатации требуют использовать отопительное оборудование с максимальной автоматизацией процесса горения.

Типы промышленных котлов на твердом топливе

Современные промышленные котлы отопления на твердом топливе, отличаются внутренним устройством, принципом используемой работы и функциональными особенностями. Можно условно разделить все модели отопительного оборудования на несколько категорий, по следующим признакам:

• По принципу работы – классические агрегаты, уже практически не используются. Вместо них, все чаще устанавливают промышленные пиролизные котлы на твердом топливе длительного горения.
  Принцип работы газогенераторного оборудования основан на дожиге продуцируемого во время сжигания топлива, углекислого газа. Промышленный пиролизный котёл является наиболее экономичной моделью. Окупаемость оборудования достигается за 2-3 отопительных сезона.

• По степени автоматизации – промышленные твердотопливные водогрейные котлы отопления предлагаются с механической и ручной подачей топлива. Работа автоматических моделей, полностью контролируется микропроцессорным контроллером. Автоматика регулирует подачу топлива, нагнетание воздуха в топку и удаление продуктов сгорания.
  Современные модели, снабжены автоматическим сажеудалением. Использование контроллера увеличивает экономичность устройств, по сравнению с классическими моделями, на 30-40%. Дополнительная экономия от автоматизации, достигается за счет отсутствия необходимости в постоянном присутствии обслуживающего персонала в котельной.

• Дополнительные функции – помимо обогрева, котлы работают на производство горячей воды и пара.


Принцип работы промышленного твердотопливного котла не многим отличается от обычного бытового оборудования. Главным отличием является большая производительность и соответственно, увеличенный расход топлива.

Паровые тт котлы большой мощности

Промышленные паровые котлы большой мощности на твердом топливе, одновременно работают на нагрев теплоносителя и производство пара. Принцип работы заключается в следующем:

• Вода, поступающая в теплообменник, предварительно подогревается, нагретым в процессе горения топлива воздухом.

• Сжигание топлива происходит при высокой температуре. Вода, доводится до точки кипения и испаряется.

• Влажный пар поступает в специальный коллектор, где частички влаги удаляются. После этого, пар дополнительно подогревается до необходимой температуры.


Паровые промышленные котлы делятся на две категории, по теплообменнику внутри устройства. Различают жаротрубные и водотрубные агрегаты.

В отличие от агрегатов, работающих на нагрев теплоносителя до температуры 60-90°С, расчет мощности парового котла, выполняются по специальной формуле Q = 0.001163 × {D × (iп-iп.в)} / η. Провести все необходимые подсчеты, может только грамотный специалист теплотехник.

Водогрейные промышленные тт котлы

Устройство промышленных водогрейных тт котлов, не предусматривает производство пара, как в предыдущей модели отопительного оборудования. Котлы для промышленного использования отличают следующие характеристики:

• Универсальность – практически все твердотопливные агрегаты разрабатываются так, чтобы быть способными работать на любом виде твердого топлива: дровах и отходах древесины, угле, опилках, торфе и брикетах. КПД моделей несколько ниже, чем у бытового оборудования, что компенсируется неприхотливостью оборудования к качеству топлива.

• Высокая производительность – водогрейные промышленные котлы имеют производительность до нескольких мВт. Одновременно с нагревом теплоносителя, осуществляется подогрев воды для ГВС. Промышленное оборудование способно отапливать помещения большой площади или целого коттеджного поселка.


Промышленные пиролизные котлы длительного горения, имеют конструкцию, позволяющую заранее подготовить топливо для процесса газогенерации. Для процесса газогенерации требуется, чтобы влажность сырья была не выше 30%. В топочную камеру нагнетается воздух, предварительно подогревающий и просушивающий топливо.

Требования к помещению для установки промышленного тт котла

Твёрдотопливные промышленные котлы большой мощности, устанавливаются в отдельно стоящем помещении, используемом под нужды котельной. К зданию предъявляются высокие требования относительно пожарной безопасности.



Требования оговаривают следующее:

• Котел устанавливается отдельно от промышленных помещений и топливного хранилища.

• В систему отопления обязательно включается система водоподготовки и безопасности. Для защиты котла от повышения температуры, устанавливается группа безопасности, состоящую из манометра, датчика сброса давления и воздухоотводчика.

• Осуществляются мероприятия по обеспечению безопасности. Регулярно проводится влажная уборка, предотвращается скопление пыли. При использовании угля в качестве основного топлива, устанавливаются пылеуловители. Устанавливаются герметичные светильники с металлическим защитным каркасом.

• Стены и пол помещения облицовываются негорючими материалами.

• Требование по промышленной безопасности оговаривают необходимость в свободном подъезде к котельной и наличия пожарного гидранта. Обязательно устанавливают пожарный щит со средствами пожаротушения и индивидуальной защиты.


В промышленной котельной устанавливают средства сигнализации и оснащают помещение системой автоматического пожаротушения.

Блочно-модульные котельные на твердом топливе

Для удобства потребителей и упрощения монтажа, в заводских условиях собираются полностью укомплектованные и готовые к работе котельные.

Существует два типа модулей:

• Контейнерная блочно-модульная котельная на твердом топливе. Компонуется в утепленных металлических контейнерах, устанавливаемых с помощью погрузочной техники. Преимуществом конструкции является возможность свободно комплектации и увеличения производительности станции по желанию заказчика. Недостатком – высокие требования, предъявляемые к монтажу и большие временные затраты на установку.

• Передвижные блочно-модульные котельные на основе твердотопливных котлов. Станции устанавливаются на автомобильную раму с колесами. По своей конструкции, напоминают автомобильный прицеп. Станция легко монтируется и подключается, но имеет ограничения, относительно производительности и комплектации.


Независимо от выбранного типа, БМК укомплектовываются следующим:

• Отопительным оборудованием – БМК оснащаются моделями мировых производителей котлов. По желанию, можно выбрать немецкий Buderus или отечественный ZOTA и т.п.

• Автоматикой – в котельной устанавливают пульт управления. За работой котла следит один оператор, контролирующий процесс нагрева теплоносителя. Автоматика полностью регулирует рабочий процесс: подачу топлива и воздуха.

• Системой водоподготовки и безопасности.


Расход топлива в БМК составляет на 20-30% меньше чем в промышленных котлах, приобретаемых отдельно. Благодаря заводским настройкам и комплектации, удается добиться максимального КПД и экономичности.

Требования к БМК на твердом топливе

Главным преимуществом отдельностоящих блочно-модульных котельных на твердом топливе, является отсутствие необходимости в получении дополнительных разрешений на установку и эксплуатацию.

Во время сборки модуля, все устанавливаемое оборудование регистрируется в органах государственного надзора, в частности Ростехнадзоре. После компоновки, завод изготовитель приглашает представителя органов надзора и осуществляет запуск, и ввод станции в эксплуатацию.

Потребитель получает полностью готовую котельную. Все приборы и оборудование настроены и готовы к эксплуатации. Для начала работы, потребуется подключить энергоснабжение и систему отопления к специально предназначенным для этого отводам. После этого можно запускать БМК.

Технические характеристики БМК на твёрдом топливе, полностью соответствуют заявленным производителем и не меняются в процессе эксплуатации. Монтаж и подключение котельной осуществляет представитель завода изготовителя. При необходимости допускается самостоятельное подключение.

Стоимость БМК на твердом топливе

На стоимость БМК влияет несколько факторов:

• Установленный котел – промышленные отопительные котлы на твердом топливе, отличаются в цене, в зависимости от производителя, принципа работы и других технических характеристик. Отечественные модели, стоят в 2-3 раза дешевле, что в конечном итоге отражается на полной стоимости котельной.

• Комплектация – на себестоимость также влияет наличие или отсутствие системы автоматической подачи топлива и золоудаления, автоматики, блока дистанционного управления, сантехузлов и комнаты персонала. Каждая дополнительная опция увеличивает стоимость БМК.


Полный расчет по стоимости, выполняется только после согласования комплектации и дополнительных опций. Наиболее выгодно приобретать котельную «под ключ». В таком случае, цена будет включать весь спектр услуг по настройке и подключению БМК, и не поменяется в процессе установки.

avtonomnoeteplo.ru
