Емкостной водонагреватель - устройство и виды

Использование электрических водонагревателей является наиболее удобным способом решения проблемы отсутствия горячего водоснабжения в квартире или в загородном доме.

Видео обзор - Емкностный водонагреватель.

По способу нагрева воды электрические водонагреватели разделяются на две группы:

Использование проточных водонагревателей, в которых холодная вода, проходя через трубу с тэном, выходит из нее уже горячей, несколько проблематично. Прежде всего, из-за потребляемой ими мощности. Это около 5-8 кВт. Проводка не всякого дома способна выдержать такую мощность.

Гораздо более рациональным станет использование электрических водонагревателей емкостного или накопительного типа. Существует широкий спектр таких водонагревателей, емкость которых колеблется от 5 до 150 литров.

Емкостной водонагреватель так же, как и водонагреватель проточного типа, имеет нагревательный элемент (тэн). Тэн подогревает воду до нужной температуры и отключается. Когда температура нагретой воды незначительно снижается, тэн снова включается и подогревает остывшую воду. С целью уменьшения тепловой потери между внешним корпусом и емкостью (баком) создан теплоизоляционный слой из твердого пенопласта.

Советы по выбору водонагревателя

Немаловажным в выборе емкостного водонагревателя станет тот факт, что мощность такого прибора находится в районе 2 кВт. Владельцам жилья не нужно будет беспокоиться о проводке. Подогрев воды осуществляется медленно, в течение нескольких часов, но при таком щадящем режиме использования расход электроэнергии становится значительно меньше.

Перед тем, как покупать емкостной водонагреватель, следует определиться, какой объем горячей воды необходим для использования в данном жилище. Соответственно, чем больше нужно будет воды, тем большей емкости водонагреватель следует покупать. Так как, установив водонагреватель маленького объема, хозяева заставят свой прибор работать без отдыха, что увеличит потребление электроэнергии и значительный износ водонагревательных элементов.

Если в жилище два или больше водопроводных стояка, более целесообразной будет установка двух или даже нескольких водонагревателей с разной емкостью баков. Например, на кухне, где расход воды значительно меньше, чем на стояке в ванной комнате, стоит установить

емкостный водонагреватель объемом от 10 до 30 литров. А вот устанавливая водонагреватель для ванной, необходимо учесть, сколько людей будут пользоваться в ней горячей водой и какой ее количество для этого потребуется. Для большой семьи лучше всего подойдет емкостной водонагреватель с объемом бака от 80 до 150 литров и более.

Немного о конструкции емкостного водонагревателя

В основном внутренняя поверхность большинства электрических водонагревателей выполнена из стали, покрытой слоем защитной эмали. Это достаточно прочный материал с хорошими антикоррозийными свойствами, нетоксичный, устойчивый к воздействию химических веществ. Внутри бака установлен антикоррозийный анод, увеличивающий срок службы металлических деталей.

В регионах с жесткой водой существует вероятность быстрого образования известкового налета внутри бака. Чтобы избежать этого малоприятного явления, перед тем, как установить емкостной водонагреватель, следует оснастить водопроводный узел фильтрующими установками. Если такой возможности нет, производят периодическую очистку бака от известковых отложений.

aquagroup.ru

Емкостный водонагреватель

Автоматические газовые водонагреватели типа АГВ — это емкостные водонагреватели, применяемые для систем горячего водоснабжения и обеспечивающие многоточечный водоразбор.

Такие водонагреватели устанавливают в ванных комнатах, кухнях или помещениях объемом не менее 6 м3 с обязательным подсоединением к обособленному газоходу.

Автоматические газовые водонагреватели АГВ-80 и АГВ-120 состоят из следующих основных элементов: оцинкованного сварного бака, топочной камеры с горелкой, терморегулятора, магнитного газового клапана, запальной горелки, термоэлектрического термометра, предохранительного клапана и тягопрерывателя.

Кожух 1 водонагревателя АВГ-80 представляет собой цилиндр, изготовленный из листовой стали толщиной 1 мм и окрашенный эмалевой краской. Между стенками бака и кожуха находится теплоизоляция 2— слой шлаковаты.

Бак-цилиндр с верхним и нижним днищами изготовлен из оцинкованной стали толщиной 3 мм. В верхнем днище имеются два штуцера диаметром 20 мм, один из них служит для подсоединения трубопроводов 4 холодной воды, другой 23— для отбора горячей воды.

Вода спускается из водонагревателя через штуцер 7.

По оси бака расположена жаровая труба 5 диаметром 80 мм, по которой из камеры сгорания проходят горячие газы и нагревают воду.

На газопроводе 22, а также перед горелкой и запальником установлены пробковый 21 и газовый 20 краны.

Для поддержания постоянной температуры воды в средней части бака водонагревателя установлен чувствительный элемент 13 терморегулятора.

1 — кожух, 2 — теплоизоляция,

3 — бак для воды,

4 — трубопровод холодной воды,

5 — жаровая труба, 6 — удлинитель потока газов, 7 — спускной штуцер, 8 — топка,

9 — газовая горелка, 10 — регулятор подачи воздуха, 11— дверка топки, 12 — термопара, 13 — чувствительный элемент регулятора температуры, 14 — трубка запальника,

15 — трубка термопары, 16 — трубка горелки, 17 — клапан регулятора температуры,

18—кнопка, 19 — электромагнитный клапан, 20 — газовый кран, 21 — пробковый кран,

22 — газопровод, 23 — труба горячей воды,

24 — тягопрерыватель

Рис. 109. Схема автоматического газового

водонагревателя АГВ-80

Газ поступает в горелку через электромагнитный клапан 19, включающийся при нажатии кнопки 18, и клапан 17 терморегулятора.

Возле трубки 14 запальника размещена трубка 15 термоэлектрического термометра и термоэлектрический термометр 12 с биметаллической пластинкой, регулирующей проход газа к горелке.

При нагревании воды в баке до заданной температуры латунная трубка чувствительного элемента регулятора удлиняется и воздействует на соединенный с ней стержень.  Рычаги регулятора перемещаются рычажной пружиной в другое положение и освобождают клапан регулятора. Клапан под действием своей пружины закрывается и проход газа через регулятор к горелке прекращается. Пламя в горелке гаснет, но в запальнике горит, так как к нему поступает газ через электромагнитный клапан.

При охлаждении воды в баке ниже заданной температуры трубка регулятора, охлаждаясь, укорачивается и давит стержнем на рычаг регулятора.

Рычаги регулятора перемещаются рычажной пружиной в исходное положение и открывают клапан регулятора.

Газ через электромагнитный клапан и клапан регулятора поступает к горелке и зажигается от запальника.

Если запальник погаснет, термоэлектрический термометр охладится, электрический ток в цепи исчезнет, электромагнитный клапан закроется и прекратит доступ газа к горелке и запальнику.

Для регулирования количества воздуха, подаваемого к горелке 9 служит регулятор 10 подачи воздуха.

Аппарат оборудован также автоматикой контроля тяги и пламени, с помощью которой прекращается подача газа при отсутствии тяги в дымоходе или погасании пламени запальной горелки.

При устройстве квартирного отопления и горячего водоснабжения от водонагревателя АГВ-80 трубопровод холодной воды присоединяют к водонагревателю через нижний спускной штуцер. На подводке водопровода ставят обратный клапан и вентиль и устраивают ответвление с вентилем для спуска воды из системы. Горячую воду через верхний штуцер и стояк направляют в расширительный сосуд, от которого прокладывают верхнюю горячую магистраль в систему. Горячий стояк изолируют.

studfiles.net

Электрические водонагреватели. Виды и особенности. Как выбрать

Наступает лето, а вместе с ним начинается профилактический ремонт магистралей водоснабжения. Для горожан эти мероприятия, происходящие из года в год, уже давно не являются неожиданностью. Желания мириться с временными неудобствами всё меньше и меньше. Многие ищут выход из этой ситуации в магазине, торгующем водонагревателями.

Электрические водонагреватели представлены в широком ассортименте и расположены в различных ценовых категориях. Их стоимость зависит от принципа работы, объёма, мощности и других параметров. Широкий модельный ряд позволяет приобрести электроприбор в оптимальном соотношении цены и качества, но требует дополнительных временных затрат. Чтобы выбрать подходящую модель, соответствующую требуемым условиям эксплуатации, необходимо ознакомиться с видами оборудования и подробно изучить его технические характеристики.

Виды водонагревателей. Их отличия и конструктивные особенности

Газовый водонагреватель — это газовая колонка. Такой агрегат очень удобен, если доступна газовая магистраль. Колонки или проточные газовые водонагреватели классифицируют по типу розжига. В случае с пьезорозжигом в колонке постоянно горит фитиль. Запускается колонка посредством кнопки. Электрический розжиг происходит автоматически. Встречаются модели с турбинным розжигом, которые включаются при подаче воды.

Газовый накопительный водонагреватель редко используют, вследствие высокой стоимости и сложностей монтажа агрегата.

Электрические водонагреватели

Возможны варианты, когда электросеть доступнее газовой магистрали или водонагревателем пользуются изредка, если отключают центральное горячее водоснабжение. Решив выбрать электрический водонагреватель, нужно определиться с его типом.

К основным видам электрических водонагревателей относятся проточные и накопительные (емкостные) . Последние получили широкую популярность в быту, небольших производственных и офисных организациях. Накопительные водонагреватели могут быть напольными и подвесными, а также круглой или плоской формы. Это позволяет упростить их монтаж и эстетично совместить с интерьером помещения.

Накопительные электрические водонагреватели

Накопительные электрические водонагреватели могут обеспечить лишь ограниченным объёмом горячей воды. После её использования необходимо дополнительное время, чтобы нагреть новую порцию.

Принцип работы накопительного водонагревателя основан на действии естественных конвективных потоков. Холодная вода из системы водоснабжения попадает в рабочую ёмкость бака через входной штуцер. Нагревательный элемент

повышает её температуру (35–85°C), что приводит к понижению плотности. Нагретая жидкость, имеющая меньшую плотность, поднимается в верхние слои бака. Затем она попадает в систему через специальную трубку, которая расположена вертикально и имеет высоту немного меньше рабочей ёмкости.

Такая конструкция исключает возникновение аварийных ситуаций, вызванных отсутствием воды в баке, когда прекращена её подача. Также целесообразно устанавливать обратный клапан на входной трубопровод, чтобы жидкость не поступала обратно в систему водоснабжения во время отключения подачи.

С целью уменьшения теплопотерь в корпусе водонагревателя предусмотрена теплоизоляция. Средняя мощность этих водонагревателей позволяет подключать бойлер, не меняя проводку, вполне способную выдержать 2 кВт. Конечно, существуют емкостные водонагреватели и с большей мощностью.

Выполняя подключение накопительного водонагревателя важно обеспечить строгое соответствие схеме производителя. Её нарушения могут привести к преждевременным поломкам.

В качестве нагревательного элемента в накопительных водонагревателях применяют ТЭНы или электроды. Последние используют для своей работы электрическое сопротивление жидкости. Ток, протекая от анода к катоду, преодолевает её сопротивление, что приводит к нагреву. Такая схема более безопасна в эксплуатации, так как в случае отсутствия воды в рабочей ёмкости цепь разомкнута и нагрев не происходит.

ТЭН состоит из латунной трубки, внутри которой расположен проводник с необходимым электрическим сопротивлением. Его покрывают керамической или другой изоляцией. ТЭНовые модели лучше способствуют терморегуляции, чем электродные.

Проточные электрические водонагреватели

Проточные нагреватели отличаются компактными габаритами и способны обеспечить большим объёмом горячей воды, ограниченным лишь пропускной способностью. Они оптимально подходят для эксплуатации в общежитиях и других жилых помещениях с большим числом проживающих.

Внутри проточного водонагревателя размещён ТЭН, являющийся нагревательным элементом. Он представляет собой медную трубку с нихромовой спиралью. Водонагреватель включают в сеть, и ТЭН нагревается посредством электрического тока. Холодная вода, проходя через проточный водонагреватель, нагревается и выходит из прибора уже горячей. Проточный водонагреватель должен обладать большой мощностью, чтобы успевать нагревать поток воды. Потребуется от трёх до двадцати семи киловатт. Подобную мощность выдержит не каждая электропроводка. Преимущества имеют дома, где установлены электрические плиты. В этих домах проводка выдержит нагрузку, создаваемую мощностью проточного водонагревателя. Напрашиваются два вывода. Если надумали установить проточный водонагреватель в доме со старой проводкой, то придётся провести сеть заново или отдельно для водонагревателя с учётом мощности. В другом случае можно просто выбрать накопительный (емкостной) водонагреватель. Другое его название — бойлер.

Нюансы, которые необходимо учитывать при выборе и подключении

В первую очередь следует определить тип прибора. При этом важно учитывать количество проживающих. Правильный выбор вида оборудования обеспечит рациональные затраты денежных средств во время приобретения, а также позволит сэкономить на потребляемой электроэнергии в дальнейшем. При выборе накопительного водонагревателя большое значение имеет его вместительность и мощность, поскольку от этих характеристик зависит время нагрева и потребляемый ток.

Используя водонагреватель, можно потреблять горячую воду из одного или нескольких кранов. Накопительный нагреватель годится, если горячую воду планируется получать только из одного крана. Для обеспечения горячей водой из нескольких кранов подойдёт водонагреватель напорного типа.

Разобравшись с количеством кранов, надо определиться с объёмом накопительного водонагревателя. Горячая вода необходима, чтобы принимать ванну или душ, мыть посуду, руки и др. На ванну расходуется около 150 литров, душ потребует 30 литров. В кухонной мойке расходуется до 20 литров. Это средний расход горячей воды на одного человека. Семье из трёх человек понадобится емкостной водонагреватель объемом не менее 80 литров. Если душ захотят принять все члены семьи, водонагреватель придётся включать несколько раз. Существуют водонагреватели больших объемов, например, 400 литров. Возможны варианты: водонагреватель в кухне и ванной. На дачах обычно устанавливают электрические водонагреватели для мытья рук и принятия душа. В первом случае достаточно бойлера объемом 15 литров. Для принятия душа потребуется водонагреватель объёмом не менее 30 литров. Существуют водонагреватели для автономного снабжения горячей водой всего дома.

Разновидностью накопительных водонагревателей является кипятильник. У него есть корпус с крышкой, кран и регуляторы, расположенные на передней панели. Такие кипятильники очень удобны в кафе, столовых, офисах. Воду в подобный кипятильник наливают, сняв крышку. У кипятильников различные объёмы. Самый маленький кипятильник оснащён баком в 5 литров.

Проточный водонагреватель обладает рядом преимуществ. Он почти мгновенно нагревает воду. Его компактные размеры позволяют разместить его, не занимая много места. Если вы готовы мириться с тем, что этот прибор потребляет много электроэнергии, и для его установки потребуется отдельный силовой кабель. Сечение его жил должно соответствовать потребляемой нагрузке.

Для защиты пользователей от поражения электрическим током в процессе эксплуатации, необходимо обеспечить подключение к металлическому контуру заземления и устройству защитного отключения (УЗО). В соответствии с правилами устройства электроустановок (ПУЭ). Это повысит безопасность эксплуатации, а также предотвратит возникновение непредвиденных ситуаций, которые часто влекут за собой дополнительные финансовые расходы.

Накопительный водонагреватель обеспечит вас большим запасом горячей воды. Он экономичен в потреблении электроэнергии. Электропроводку не придётся менять при монтаже этого прибора. Если в вашем доме есть место, где можно установить довольно крупный бойлер, и вы готовы ждать некоторое время, пока нагреется вода, то ваш выбор — это накопительный электрический водонагреватель.

Долгая служба водонагревателя обеспечивается коррозиестойкими материалами, из которых он выполнен. Внутреннюю емкость водонагревателя выполняют из углеродистой стали, защищённой эмалированным покрытием, или полипропилена. Иногда внутренний корпус производят из нержавеющей стали.

К сожалению, на внутренней поверхности водонагревателя со временем образуется накипь. Бороться с накипеобразованием можно при помощи фильтрующих установок.

На электрических накопительных водонагревателях указывают индекс степени электрической безопасности прибора IP. Первая цифра, идущая после аббревиатуры, свидетельствует о защите от попадания инородных тел. Вторая цифра несёт информацию о защите от воды.

Учитывая жилищные условия и финансовые возможности, можно выбрать водонагреватель, полностью соответствующий вашим требованиям к комфорту. Отключения горячей воды больше не страшны.

Похожие темы:



electrosam.ru

Водонагреватель емкостный газовый

Изобретение относится к области теплотехники, в частности к емкостным газовым водонагревателям, и может быть использовано для нагрева воды и негорючих водных растворов в различных отраслях промышленности. Применение данного водонагревателя приводит к повышению надежности и экономии энергоресурсов. Водонагреватель состоит из корпуса, теплоизоляции, защитного кожуха, все это образует емкость водонагревателя, внутри которой установлен термический баллон, соединенный капилляром с манометрической пружиной, которая с помощью тяги и сектора воздействует на главный газовый вентиль. 1 ил.



Изобретение относится к области теплотехники, в частности к емкостным газовым водонагревателям, и может быть использовано для нагрева воды и негорючих водных растворов в различных отраслях промышленности.

Известен газовый водонагреватель, который содержит коробчатый корпус, внутри которого расположены подающий и обратный коллекторы теплоносителя, на которых размещена арматура и исполнительные механизмы. Подвод газа осуществляется по газовому коллектору с вентилями и управляющими клапанами. Газовые горелки управляются блоком управления и работают в режиме «Включено-Отключено» (смотри патент РФ №2094708, F24H 1/12 от 28.02.1995 г.).

Недостатком такого технического решения является сложность конструкции из-за наличия четырех независимых форсунок и четырех тепловых блоков. При этом регулирование мощности каждой форсунки обеспечивается лишь режимом «Включено-Выключено», что неизбежно приводит к перерасходу газа. К тому же такое техническое решение невозможно применить для бытовых маломощных водонагревателей.

Наиболее близким по технической сущности и достигаемому результату является емкостный газовый водонагреватель по патенту РФ №2223450, F24H 1/28 от 25.06.2002, содержащий цилиндрический теплоизолированный резервуар с крышкой, внутри которого расположены Г-образные жаровые трубы, горизонтальные участки каждой из которых подключены к горелочному устройству и расположены на опорах, установленных на днище резервуара под вертикальными участками, каждый из которых имеет соосно размещенный с ним патрубок, причем длину горизонтального участка каждой из Г-образных жаровых труб выбирают по заданной зависимости. При этом водонагреватель дополнительно снабжен блоком управления, подключенным к датчику температуры, расположенному внутри резервуара на его стенке, и к горелочному устройству. Водонагреватель имеет подводящие и отводящие магистрали. Отвод отработавших газов производится по жаровым трубам.

Недостатком данного водонагревателя является сложность конструкции с использованием микропроцессорной техники и низкая его надежность. Также газовая горелка данного водонагревателя работает в режиме «включено-выключено» и не обеспечивает пропорционального регулирования расхода газа. Следовательно, осуществляется перерасход газа.

Цель изобретения - экономия энергоресурсов, повышение надежности.

Данная цель достигается путем использования водонагревателя, содержащего корпус, снабженный теплоизоляцией, подводящий с вентилем и отводящий трубопроводы, камеру сгорания с патрубком подвода воздуха и патрубком дымовых газов, имеющий в полости водонагревателя термический баллон, который соединен капилляром с манометрической пружиной, которая через тягу и секторный механизм соединена с главным газовым вентилем.

Сущность изобретения поясняется чертежом.

Водонагреватель состоит из корпуса 1, теплоизоляции 2, защитного кожуха 3, все это образует емкость водонагревателя 4, внутри которого установлен термический баллон 5, соединенный капилляром 6 с манометрической пружиной 7, которая с помощью тяги 8 и сектора 9 воздействует на главный газовый вентиль 10. Для розжига главной газовой горелки 11 установлена запальная горелка 12. При прекращении подачи газа предусмотрены термопара 13 и соленоидный клапан 14. Отвод дымовых газов осуществляется через патрубок 15. Для подвода холодной воды установлен запорный вентиль 16, отвод горячей воды осуществляется через отводящий трубопровод 17. Розжиг производится при помощи запального электрода 18. Процесс горения происходит в камере сгорания 19. Максимум подачи газа устанавливается ограничителем хода 20.

Емкостный газовый водонагреватель работает следующим образом.

После открытия запорного вентиля 16 происходит заполнение емкости водонагревателя 4. Разжигают главную газовую горелку 11 с помощью запальной горелки 12 и запального электрода 18. Происходит нагревание воды в водонагревателе. При нагреве воды происходит расширение газа в термическом баллоне 5. В первоначальный момент времени, когда вода в водонагревателе холодная, температурный напор и, следовательно, потребляемый тепловой поток через верхнюю стенку камеры сгорания 19 имеют максимальное значение, манометрическая пружина 7 не может преодолеть действие пружины ограничителя хода 20, и подается максимально количество газа. По мере прогрева воды в водонагревателе температурный напор, потребляемый тепловой поток на нагрев воды уменьшаются, давление в термическом баллоне 5 увеличивается. По капилляру 6 это давление передается в полость манометрической пружины 7. Преодолевая затяжку пружины ограничителя хода 20, манометрическая пружина 7 при помощи тяги 8 и сектора 9 воздействует на главный газовый вентиль 10, тем самым уменьшая подачу газа к главной газовой горелке 11. Пружина ограничителя хода 20 и манометрическая пружина 7 придут в равновесие при температуре воды установленной затяжкой пружины ограничителя хода 20. При снижении температуры воды в водонагревателе давление газа в термическом баллоне 5 уменьшается, следовательно, манометрическая пружина 7 сожмется, и главный газовый вентиль 10 увеличит подачу газа к главной газовой горелке 11, увеличивая тем самым мощность нагрева. При прекращении подачи газа в главную газовую горелку 11 происходит остывание термопары 13, и срабатывает соленоидный клапан 14, полностью отсекая подачу газа в камеру сгорания 19. Дальнейший запуск возможен только при открытии соленоидного клапана 14.

Таким образом, предлагаемый водонагреватель за счет регулирования подачи газа пропорционально потребляемому на нагрев воды тепловому потоку позволяет сократить расход газа на нагрев воды в емкости водонагревателя 4. Кроме того, за счет исключения традиционных средств автоматики повышается надежность работы водонагревателя, сокращаются затраты на приобретение, монтаж и эксплуатацию.

Водонагреватель, содержащий корпус, снабженный теплоизоляцией, подводящий с вентилем и отводящий трубопроводы, камеру сгорания с патрубком подвода воздуха и патрубком дымовых газов, отличающийся тем, что в полости водонагревателя установлен термический баллон, который соединен капилляром с манометрической пружиной, которая через тягу и сектор соединена с главным газовым вентилем.

findpatent.ru

Водонагреватель | Бойлер | Виды водонагревателей (бойлеров)

В этой статье мы расскажем о накопительных водонагревателях косвенного нагрева (иначе: бак-водонагреватель, емкостный водонагреватель, бойлер (не совсем верное название, но, пожалуй, самое распространенное) для обеспечения частного дома, коттеджа горячей водой.

Как мы уже писали в статьях о подборе котла отопления по мощности и о двухконтурных газовых котлах, на практике обычно используются два подхода к построению систем горячего водоснабжения – на основе двухконтурного котла с проточным водонагревателем и на базе накопительного водонагревателя (бойлера). Имеет место также промежуточный вариант на основе газового котла со встроенным бойлером. Эта статья посвящена описанию накопительного водонагревателя. С порядком расчета объема водонагревателя (бойлера), можно ознакомится в статье "Подбор водонагревателя"

Содержание

  1.  Назначение накопительного водонагревателя
  2. Устройство бойлера
  3. Преимущества системы ГВС на водонагревателе косвенного нагрева



Назначение водонагревателя накопительного и принцип его работы

Как следует из его названия, основное назначение накопительного водонагревателя косвенного нагрева подготавливать и накапливать запас горячей воды в объеме, достаточном для покрытия потребностей в период пикового водоразбора. Бак-водонагреватель способен нагревать и сохранять достаточное количество горячей воды при относительно небольшой мощности нагрева. Таким образом, вне зависимости от мощности теплогенератора (котла отопления, теплового насоса, гелиоколлектора и т.п.) к установленному времени может быть предоставлен полный запас горячей воды в бойлере без задержки по времени. После израсходования накопленного объема воды, водонагреватель поставляет горячую воду в проточном режиме в количестве, соответствующем мощности теплообменника или теплогенератора.

Косвенный нагрев подразумевает, что вода в таких бойлерах нагревается внешним теплогенератором (котлом отопления, солнечным коллектором, тепловым насосом). Во многих моделях водонагревателей косвенного нагрева предусматривается возможность монтажа в корпус бойлера электрических нагревателей.

Если устройство водонагревателя предполагает использование одного источника тепла, такой водонагреватель называется моновалентным. В настоящее время всё более распространенной становится многовалентная конструкция водонагревателей, предполагающая нагрев  воды в бойлере различными источниками тепла через несколько теплообменников.

Устройство водонагревателя. Типы теплообменников.

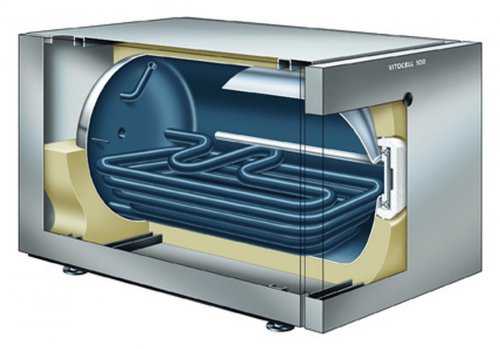

Обычно,  емкостной водонагреватель представляет собой накопительный резервуар со встроенным теплообменником. Теплообменники могут быть следующих типов:

Змеевик

Самым распространенным типом теплообменника для водонагревателя (бойлера) является змеевик, который располагается в нижней части бака и подключается к нагревательному контуру котла отопления (солнечного коллектора или теплового насоса). Теплообменник нагревает воду в нижней части бойлера, которая из-за разности плотностей поднимается к водозаборному патрубку водонагревателя.  Основным преимуществом такой конструкции теплообменника является умеренная цена при достаточной производительности.



Бак в баке

Менее распространенным решением, но не менее эффективным, является конструкция водонагревателя, которую называют «бак в баке». Функцию теплообменника выполняет стенка внутреннего бака. Внутренний бак, изготовленный обычно из нержавеющей стали, заполнен водопроводной водой. Горячий теплоноситель, поступающий к водонагревателю от котла или другого теплогенератора, циркулирует в пространстве между внешним и внутренним баками и через стенку внутреннего резервуара нагревает находящуюся в нем воду. Благодаря большой площади поверхности теплопередачи (от 1,5 до 2,5 раз больше, чем у змеевика) скорость нагрева воды в бойлере довольно высока, вследствие чего позволяет снизить объем водонагревателя.



Промежуточный теплообменник

Высокую производительность обеспечивает конструкция ёмкостного водонагревателя косвенного нагрева с внешним (промежуточным) теплообменником. В отличие от водонагревателя со встроенным теплообменником, где нагрев воды осуществляется снизу-вверх, в такой системе бойлер заполняется горячей водой с помощью загрузочного насоса через с промежуточный теплообменник сверху-вниз, за счет чего образуются слои воды различной температуры. Важным преимуществом  накопительного бойлера такой конструкции является возможность практически сразу предоставлять горячую воду в количестве, соответствующем мощности теплообменника независимо от температуры воды в баке.

Высокая производительность водонагревателя с внешним теплообменником обеспечивается за счет того, что разность температур питьевой воды на входе в теплообменник и выходе из него остается практически неизменной на протяжении всего цикла нагрева всего объема воды, вследствие чего теплообменник накопительного водонагревателя практически всегда работает с максимальной производительностью. Ну а за счет того, что нагретая вода подается в непосредственно в верхний слой бойлера, потребитель получает горячую воду практически сразу, независимо от того, какая температура воды была в бойлере до начала нагрева.

Промежуточный теплообменник может монтироваться как на корпусе водонагревателя, так и в виде самостоятельного элемента системы ГВС.

Преимущества системы горячего водоснабжения с накопительным водонагревателем

  • Обеспечение запаса горячей воды для покрытия пикового водоразбоа
  • Сниженные требования по водоподготовке (по сравнению с проточными водонагревателями и двухконтурными котлами
  • Возможность организации рециркуляции горячей воды - не требуется пропускать воду, повышается экономия воды
  • Уменьшение гидравлических сопротивлений
  • Низкая зависимость от давления воды в подающем трубопроводе
  • Снижение количества кратковременных пусков котла

В нашем интернет-магазине выможете подобрать и купить водонагреватель косвенного нагрева, который будет полностью отвечать Вашим потребностям.

akrosystems.ru

Водонагреватель. Емкостные водонагреватели в обиходе

Дата: 06.04.2017

Накопительные водонагреватели оснащены теплоизоляцией.

Современному городскому жителю, привыкшему к домашнему комфорту, очень не уютно живется при отключении горячего водоснабжения и на неблагоустроенной даче. Вскипятить стакан воды для бритья или приготовления горячего напитка не сложно. Но нагреть достаточное количество воды, чтобы принять ванну, весьма хлопотно. Газовые и электрические водонагреватели помогают нам решать проблемы комфортного проживания.

Водонагреватели различают по принципу действия, габаритам и производительности, исполнению и правилам установки. Они бывают газовыми и электрическими, компактными и крупногабаритными, для нагрева небольших емкостей с водой и баков объемом в сотни литров, с расходом теплой воды от нескольких до десятков литров в минуту. Водонагреватели могут иметь стандартное исполнение с ручным включением одного режима нагрева и престижное с электронным управлением, несколькими режимами нагрева и автоматическими функциями. Есть модели для одной водоразборной точки (например, для крана в мойке или душа) и для нескольких точек, расположенных в разных помещениях. Их можно устанавливать над и под раковиной, на полу и на стене, вертикально и горизонтально.

Вертикальная установка водонагревателя предпочтительнее, поскольку обеспечивает более быстрый нагрев воды и неиспользуемый остаток будет меньше. Водонагреватель устанавливают горизонтально, когда нет возможности установить вертикально. Перед покупкой водонагревателя нужно определиться для каких целей Вам необходима горячая вода и сколько человек будут ею пользоваться. Вы не можете умываться холодной водой или горячая вода нужна только для мытья посуды? Вы не можете обходиться без теплого душа или Вам нужно периодически принимать горячую ванну? Горячая вода нужна только на кухне или в нескольких точках большой квартиры или загородного дома? Или Вам одновременно нужно решить проблемы с отоплением Вашего дома или квартиры?

В продаже имеются водонагреватели для решения каждой из перечисленных проблем в отдельности и всех вместе. Чем сложнее будет поставленная Вами задача и чем больше нужно горячей воды, тем дороже придется заплатить за водонагреватель любимой марки. Но такая зависимость не распространяется на все водонагреватели. Можно подобрать модель мало известной марки с высокой производительностью по цене меньшей, чем престижного водонагревателя более низкой производительности. Представленные на рынке водонагреватели способны удовлетворить запросы любого покупателя.

Потребительские показатели водонагревателей.

По принципу действия водонагреватели различают на газовые и электрические. Газовые водонагреватели в эксплуатации экономичнее электрических моделей такой же производительности из-за разности в стоимости газа и электричества. С помощью газовой горелки воду можно нагреть быстрее, чем с помощью трубчатого электронагревателя (ТЭНа).

Газовые и электрические водонагреватели бывают накопительными и проточными.

Накопительный водонагреватель это термос с подогревом, который состоит из бака с теплоизолированными стенками и источника нагрева. Он «накапливает» тепло.

В обиходе накопительные водонагреватели часто называют бойлерами (boiler с английского = кипятильник).

Достоинства накопительных водонагревателей в экономичности, постоянном наличии горячей воды и более простом подключении к электрической сети благодаря значительно меньшей единовременной мощности. Они имеют преимущества перед проточными при подключении к нескольким водоразборным точкам, в том числе к душевым кабинам, поскольку позволяют создавать струи с разными напорами воды.

Накопительные водонагреватели с газовым нагревом самые экономичные в эксплуатации. Электрическая потребляемая мощность у них минимальная, необходимая только для приборов автоматики.

Недостатками накопительных водонагревателей являются относительно большие размеры, продолжительное время нагрева воды в баке, необходимость периодического технического обслуживания (очистка ТЭНа и замена магниевого анода).

nizhny.ru

ВОДОНАГРЕВАТЕЛЬ ЁМКОСТНЫЙ - это... Что такое ВОДОНАГРЕВАТЕЛЬ ЁМКОСТНЫЙ?


ВОДОНАГРЕВАТЕЛЬ ЁМКОСТНЫЙ
поверхностный водонагреватель с аккумулирующей ёмкостью, где вода подогревается с помощью змеевика, через который протекает первичный теплоноситель

(Болгарский язык; Български) — акумулиращ водонагревател

(Чешский язык; Čeština) — zásobníkový ohřívač vody

(Немецкий язык; Deutsch) — Warmwasserspeicher

(Венгерский язык; Magyar) — tárolós vízmelegítő

(Монгольский язык) — багтаамжийн; ус халаагуур

(Польский язык; Polska) — podgrzewacz wody pojemnościowy

(Румынский язык; Român) — încălzitor de apă cu acumulare

(Сербско-хорватский язык; Српски језик; Hrvatski jezik) — akumulacioni zagrejač vode

(Испанский язык; Español) — calentador de agua de acumulación

(Английский язык; English) — accumulating water heater

(Французский язык; Français) — chauffe - eau avec réservoir accumulant

Источник: Терминологический словарь по строительству на 12 языках

Строительный словарь.

  • ВОДОНАГРЕВАТЕЛЬ ГАЗОВЫЙ АВТОМАТИЧЕСКИЙ
  • ВОДОНАГРЕВАТЕЛЬ КОНТАКТНЫЙ

Смотреть что такое "ВОДОНАГРЕВАТЕЛЬ ЁМКОСТНЫЙ" в других словарях:

  • водонагреватель газовый автоматический — Газовый ёмкостный водонагреватель, предназначенный для нагревания воды в системах местного отопления и горячего водоснабжения и оборудованный газовой автоматикой безопасности и регулирования температуры воды [Терминологический словарь по… …   Справочник технического переводчика

  • ВОДОНАГРЕВАТЕЛЬ ГАЗОВЫЙ АВТОМАТИЧЕСКИЙ — газовый ёмкостный водонагреватель, предназначенный для нагревания воды в системах местного отопления и горячего водоснабжения и оборудованный газовой автоматикой безопасности и регулирования температуры воды (Болгарский язык; Български)… …   Строительный словарь

dic.academic.ru
