Как работает газовая колонка для воды

схема устройства газового бойлера
    Содержимое:
  1. Конструкция газового проточного нагревателя
    1. Виды горелок
    2. Как нагревается вода
    3. Системы розжига
    4. Контроль температуры воды
    5. Системы безопасности
    6. Отведение продуктов сгорания

Устройство проточных газовых водонагревателей практически не изменилось со времени их изобретения. Были добавлены различные узлы, регуляторы и модули, влияющие на автоматизацию процесса нагрева. Но основной принцип работы и устройство газовой колонки остались прежними. Понимание процессов, происходящих при включении и выключении бойлера облегчит его эксплуатацию и обслуживание.

Конструкция газового проточного нагревателя


Принцип действия колонки можно описать следующим образом:

  • при открытии крана ГВС включается горелка, нагревающая воду;
  • после отключения горячего водоснабжения, бойлер выключается.

Техническое устройство газовой водогрейной колонки состоит из нескольких систем и внутренних модулей:
  • горелки;
  • теплообменника;
  • блока розжига;
  • системы дымоотведения;
  • датчиков контроля и безопасности.

Хотя присутствуют небольшие изменения и модификации внутреннего устройства у водонагревателей современного образца, основной принцип работы остается неизменным независимо от того какая модель бойлера используется.

Виды горелок


Производители выпускают несколько классов колонок, отличающихся по типу горелочного устройства и камеры сгорания:
  • Атмосферные колонки — присутствует открытая камера сгорания. Воздух на горелку забирается посредством естественной циркуляции, напрямую из помещения. Бойлер энергонезависим. Главное достоинство: низкая стоимость.
  • Турбированные колонки — в конструкции расположена камера сгорания закрытого типа. Воздух поступает принудительным способом, под давлением, нагнетаемый вентилятором (турбиной). В турбоколонках присутствует функция модуляции пламени. Температура пламени поддерживается в автоматическом режиме, что позволяет приспосабливаться к давлению воды в водопроводе.
    Главное достоинство турбированных колонок: низкий расход газа (меньше, чем у атмосферных бойлеров на 15-20%), а также возможность работать при низком давлении воды. Турбоколонки подключаются к коаксиальному или классическому дымоходу.

Читайте также: Турбированная газовая колонка с закрытой камерой сгорания

На устройство горелки влияет тип используемого газа. Большинство проточных колонок предназначены для работы на метане. После смены форсунок на горелке и замены жиклеров на запальнике (для полуавтоматических моделей), появляется возможность использования бойлера под пропан.

Производительность газовых горелок варьируется от 17-26 кВт. В современной колонке КПД достигает 85-90%.

внутреннее устройство проточных газовых бойлеров с атмосферными и турбированными горелками

Как нагревается вода


Само название проточный водонагреватель указывает на то как осуществляется подогрев ГВС. Принципиальную схема работы бойлера:
  • Подача воды — в корпусе колонки присутствует два патрубка, для подключения к холодному и горячему водоснабжению. При открытии крана ГВС начинается движение жидкости по внутренней системе бойлера.
  • Водяной узел — установлен сразу после входного патрубка. Вода под напором попадает в редуктор (лягушка). Внутри газо-водяного узла установлена резиновая мембрана, оказывающая воздействие на шток, подключенный к газовому клапану. В автоматических колонках на металлическом стержне присутствуют ушки для подачи сигнала на продуцирование искры блоком розжига. Устройство и принцип работы водяного клапана заключается в следующем:
    1. вода создает давление, что приводит к выпучиванию мембраны;
    2. резиновая диафрагма приводит в движение шток, открывающий подачу газа на основную горелку;
    3. после отключения крана ГВС, металлический стержень возвращается в первоначальное положение благодаря пружине;
    4. подача газа прекращается.

    Читайте также: Как заменить мембрану в газовой колонке своими руками


  • Теплообменник — после прохождения «лягушки» вода поступает в радиатор (теплообменник) колонки, расположенный непосредственно над основной горелкой. При сжигании газа выделяется достаточное количество тепла, чтобы прогреть змеевик и передать энергию воде. На разогрев калорифера уходит от 30 сек, до нескольких минут.
  • Выходной патрубок — после прохождения теплообменника нагретая вода направляется вниз к выходному патрубку, подключенному к трубам горячего водоснабжения.

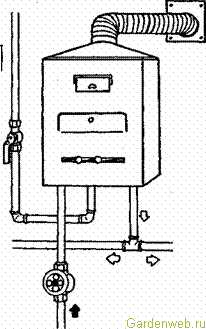

обозначение подключения газа, ХВС и ГВС к колонке




На корпусе водонагревателей с механическим блоком управления присутствуют две крутящиеся ручки для изменения напора нагреваемой жидкости и подачи газа. Если необходимо, чтобы бойлер работал при малом давлении воды, необходимо выкрутить соответствующий регулятор на минимум.

Системы розжига


Устройство и принцип работы проточного газового водонагревателя несколько отличается в зависимости от модели и степени автоматизации работы. Принято выделять 3 основных группы бойлеров:
  • С ручным розжигом от спички — старые колонки простейшей конструкции. Розжиг выполняется вручную. Для работы бойлера требуется, чтобы постоянно горел запальной фитиль. Используется принцип работы электромагнитного клапана. Модуль выполняет следующую функцию:
    1. Электромагнитный газовый клапан работает на основе термопары, использует тепловую энергию для выработки напряжения. При нагреве продуцируется электричество в несколько мВ.
    2. Принцип работы электромагнитного клапана — поджигается фитиль и нагревает термопару. Все это время пользователь держит клапан зажатым.
    3. Устройство термопары — две полоски металла с разной проходимостью электронов. При нагреве возникает электромагнитное поле.
    4. Электричества становится достаточно, чтобы оставить электромагнитный клапан открытым. Газ продолжает поступать на горелку, поддерживая ее горение.

    Устройство электромагнитного клапана обеспечивает безопасную и одновременно удобную эксплуатацию водонагревателя.


  • Полуавтоматические с пьезорозжигом — устройство газового водонагревателя в этом случае модифицировано. Как и у старых колонок присутствует запальная горелка. Розжиг фитиля выполняется посредством пьезоэлемента. Остальная работа бойлера осуществляется в автоматическом режиме.
  • С электронным розжигом — современная газовая колонка работает как полностью автономный модуль. При открытии крана ГВС продуцируется искра, подаваемая на горелку. Внутреннее устройство проточной газовой колонки современного образца может отличаться от старых бойлеров наличием различных модулей, существенно увеличивающих комфорт эксплуатации. Появились дополнительные функции: модуляция пламени, контроль над количеством расходуемой воды и т.п. Существует две базовых модели с электронным розжигом:
    1. работающие от батареек или сети;
    2. использующие для продуцирования искры гидрогенератор (гидротурбину).

      Читайте также: Газовая колонка автомат или полуавтомат — что лучше




Принцип розжига влияет на комфорт эксплуатации и отражается на стоимости бойлера. Полностью автоматические бойлеры на 30-40% дороже аналогичных моделей с пьезоэлементом. Колонки с розжигом от спички, старого образца, поэтому уже не выпускаются.

Контроль температуры воды


Интенсивность нагрева регулируется несколькими способами. В зависимости от модели газовой колонки используется следующий блок управления:

  • Механический — ограничение температуры нагрева проточной газовой колонки выставляется с помощью ручек, расположенных на корпусе. Как правило, левый рычаг регулирует давление газа на горелке, второй: скорость циркуляции воды. Изменяя показатели можно выставить комфортную для мытья степень нагрева. На дисплей, подключенный к датчику температуру воды выводятся цифровые показатели. Температура выводится в градусах по Цельсию.
    Недостаток механического управления в том, что оно зависимо от внешних факторов. При одновременном открытии второй точки водоснабжения, изменении напора ХВС, меняется температура нагрева.
  • Модуляция пламени — в этом случае электронный блок управления регулирует не скорость протока и давление газа, а контролирует температуру воды на выходе. Преимущество в том, что интенсивность нагрева меняется автоматически, подстраиваясь под рабочие параметры ГВС. Недостаток колонок с модуляцией пламени: высокая стоимость, зависимость от электричества.

В современных газовых бойлерах проточного типа установлены дополнительные системы, контролирующие расход горячей воды и автоматически отключающие работу, например, после наполнения ванны. Рабочая температура нагрева воды от 35-60° С.

Системы безопасности


Во внутреннем устройстве присутствует несколько модулей и датчиков, предотвращающих возникновение аварийных ситуаций, связанных: с перегревом воды, утечкой и концентрацией СО и СО₂. Используется следующая система безопасности:
  • Термопара — используется в полуавтоматических моделях и колонках старого образца с ручным розжигом. Принцип подачи газа основан на применении электромеханического датчика. Чтобы открыть доступ топлива необходимо нагреть термопару и поддерживать созданную температуру. На практике это означает, что при задувании фитиля отключается подача газа на дополнительную и основную горелку.
  • Ионизация пламени — датчик отслеживает наличие горения. При затухании основной горелки подается сигнал на отключение газа. Устройство установлено в современных водонагревателях с автоматической системой розжига.
  • Регулятор расхода воды — устанавливается в некоторых современных колонках с функцией модуляции пламени. Модуль контролирует сколько жидкости прошло через теплообменник. После достижения предельного количества отключает подачу воды.
  • Микровыключатель или микропереключатель — используется в автоматических колонках. Подключен к штоку водяного редуктора. Суть работы устройства в том, что при открытии крана ГВС в водяной мембране приходит в движение шток, подсоединенный к микровыключателю. На корпусе последнего находится клавиша, которую зажимает металлическая пластина. Шток водяного узла приходит в движение, отводит лапку микропереключателя, запускает продуцирование искры. После отключения ГВС клавиша обратно зажимается металлической пластиной. Принцип работы микропереключателя тесно связан с газовым клапаном и водяным редуктором.
  • Система защиты от перегрева воды — в конструкции присутствует термопредохранитель. При плохой тяге и нарушениях, допущенных во время монтажа, колонка будет выдавать запредельные показатели нагрева жидкости. При достижении пограничных значений термопредохранитель будет отключать бойлер, чтобы защитить теплообменник и предотвратить утечку угарного газа.
  • Датчик тяги — установлен на отводящем патрубке дымовой трубы. Принцип действия схожий с другими регуляторами водонагревателя. При слабой циркуляции воздушных потоков или опрокидывания обратной тяги, моментально блокируется подача газа на горелку.

Система безопасности предназначена защитить потребителя от возникновения аварийных ситуаций. Неисправность датчиков, основная причина сбоев в работе проточных газовых бойлеров. Приблизительно в 70% случаев если колонка отказывается работать, причина кроется в одном из модулей системы безопасности.

Отведение продуктов сгорания


Существует два варианта конструкции проточных бойлеров:
  • Дымоходный — продукты сгорания отводятся принудительным или естественным способом в специальный дымовой канал. В своем доме устанавливают дымоход из одностенной нержавеющей или сэндвич трубы.
  • Бездымоходный — используется для водонагревателей с закрытой камерой сгорания и принудительным забором воздуха и отведения дыма. Для подключения используется вертикальная или горизонтальная коаксиальная труба.
схема неправильного и правильного подключения системы дымоудаления проточного газового бойлера

Читайте также: Дымоход для газовой колонки — гофрированные и стальные воздуховоды

Подключение трубы дымоудаления осуществляется в соответствии с рекомендациями производителя, описанными в инструкции по эксплуатации. Монтаж выполняется с строгим соблюдением следующих норм:

СНиП 31-01-2003

о многоквартирных жилых домах

СНиП 41-01-2003

нормы, описывающие кондиционирование, вентиляцию и отопление

СНиП 42-01-2002

инструкции о газораспределительных системах

СП 31-106-2002

создание проекта и строительство одноквартирных жилых домов

СП 42-101-2003

строительство и проектирование систем газораспределения из труб различных вводов

Читайте также: Скачать актуальные СНиП и СП

Понимание того как работает проточный водонагреватель существенно облегчает и увеличивает комфорт эксплуатации.

avtonomnoeteplo.ru

ВОДОНАГРЕВАТЕЛЬ ГАЗОВЫЙ АВТОМАТИЧЕСКИЙ - это... Что такое ВОДОНАГРЕВАТЕЛЬ ГАЗОВЫЙ АВТОМАТИЧЕСКИЙ?


ВОДОНАГРЕВАТЕЛЬ ГАЗОВЫЙ АВТОМАТИЧЕСКИЙ
газовый ёмкостный водонагреватель, предназначенный для нагревания воды в системах местного отопления и горячего водоснабжения и оборудованный газовой автоматикой безопасности и регулирования температуры воды

(Болгарский язык; Български) — автоматичен газов водонагревател

(Чешский язык; Čeština) — samočinný plynový ohřívač vody

(Немецкий язык; Deutsch) — vollautomatischer Gasboiler

(Венгерский язык; Magyar) — automatikus gáz - vízmelegítő

(Монгольский язык) — хийн автомат; ус халаагуур

(Польский язык; Polska) — podgrzewacz wody gazowy automatyczny

(Румынский язык; Român) — încălzitor de apă automat cu gaze

(Сербско-хорватский язык; Српски језик; Hrvatski jezik) — gasni automatski zagrejač vodě

(Испанский язык; Español) — calentador de agua automático por gas

(Английский язык; English) — automatic gas - fired water heater

(Французский язык; Français) — réchauffeur de l'eau à gaz automatique; chauffe - eau à gaz automatique

Источник: Терминологический словарь по строительству на 12 языках

Строительный словарь.

  • ВОДОНАГРЕВАТЕЛЬ BОДО-ВОДЯНОЙ
  • ВОДОНАГРЕВАТЕЛЬ ЁМКОСТНЫЙ

Смотреть что такое "ВОДОНАГРЕВАТЕЛЬ ГАЗОВЫЙ АВТОМАТИЧЕСКИЙ" в других словарях:

  • водонагреватель газовый автоматический — Газовый ёмкостный водонагреватель, предназначенный для нагревания воды в системах местного отопления и горячего водоснабжения и оборудованный газовой автоматикой безопасности и регулирования температуры воды [Терминологический словарь по… …   Справочник технического переводчика

  • Газовый водонагреватель — Газовый водонагреватель  устройство для нагрева воды за счёт энергии сгорания газа с целью последующего использования в технологических, хозяйственных, санитарно гигиенических или бытовых целях. В качестве топлива может использоваться как… …   Википедия

  • КОТЛЫ ОТОПИТЕЛЬНЫЕ — КОТЛЫ ОТОПИТЕЛЬНЫЕ. Отопительные котлы могут быть самых разнообразных конструкций и размеров. Квартиру с печным отоплением можно перевести на индивидуальное водяное, установив небольшой чугунный секционный котёл или автоматический газовый… …   Краткая энциклопедия домашнего хозяйства

  • АГВ — автомат газо водяной АГВ атмосферно гравитационные волны АГВ АГВ автоматический газовый водонагреватель в маркировке АГВ Источник: http://www.rndgaz.ru/download/management/agv80.pdf …   Словарь сокращений и аббревиатур

  • АГВ- — автоматический газовый водонагреватель в маркировке АГВ Источник: http://www.rndgaz.ru/download/management/agv80.pdf АГВ Пример использования АГВ 80 …   Словарь сокращений и аббревиатур

dic.academic.ru

Газовый водонагреватель - это... Что такое Газовый водонагреватель?

Газовый водонагреватель — устройство для нагрева воды за счёт энергии сгорания газа с целью последующего использования в технологических, хозяйственных, санитарно-гигиенических или бытовых целях. В качестве топлива может использоваться как природный газ, так и сжиженный (баллонный).

По устройству газовые водонагреватели делятся на проточные и накопительные. Проточный водонагреватель настенного типа часто зовут газовой колонкой.

Основным достоинством газовых водонагревателей является использование удобного и наиболее дешевого топлива — природного газа. Однако газ также является пожаро- и взрывоопасным, кроме того, он вреден для дыхания, поэтому неисправный газовый водонагреватель может быть гораздо опаснее неисправного электрического. Также газовые водонагреватели требуют наличия дымохода для отвода продуктов сгорания.

Проточный газовый водонагреватель

Проточный газовый водонагреватель предназначен для мгновенного нагрева воды. Водонагреватели этого типа не имеют бака, а вода нагревается по прямоточной схеме, через теплообменник, с помощью газовой горелки. В устаревших и в современных бюджетных моделях зажигание горелки осуществляется от постоянно горящего газового фитиля, зажигаемого спичкой или пьезоэлементом; нагрев регулируется в зависимости от количества протекающей через теплообменник воды. В более совершенных моделях используется автоматический электророзжиг и электронное регулирование температуры воды на выходе.

В России наиболее распространены настенные газовые водонагреватели — газовые колонки. Они появились во время газификации городов с началом массового жилищного строительства, при котором ванна стала обязательным элементом городской квартиры, и устанавливались при отсутствии возможности обеспечения централизованного горячего водоснабжения. Поэтому газовые колонки наиболее часто встречаются в хрущёвках; также часто их можно увидеть в сталинках, где колонки устанавливали взамен твердотопливных котлов («титанов»). Кроме этого, в последнее время газовые колонки устанавливают в домах с центральным горячим водоснабжением, так как нередко горячую воду отключают или она имеет низкое качество.

Популярность газовых колонок связана с тем, что при компактных размерах они позволяют мгновенно нагревать достаточное количество воды. Газовая колонка, способная обеспечить несколько точек водоразбора одновременно, имеет мощность около 24 кВт, средняя — 18-19 кВт, при этом для них, как правило, хватает мощности городских газовых линий. Для сравнения, проточные электроводонагреватели подобной мощности требуют для работы отдельного силового ввода, что затратно и не всегда возможно, так как в старых домах электрические сети не рассчитаны на такое энергопотребление. Кроме того, магистральный природный газ гораздо дешевле электричества, поэтому газовая колонка экономически выгоднее.

Также существуют газовые отопительные котлы, имеющие контур горячего водоснабжения. Такие устройства обычно устанавливаются в индивидуальных домах и зданиях, имеющих автономную систему отопления на природном газе.

Накопительный газовый водонагреватель

Накопительные газовые водонагреватели (бойлеры) по устройству схожи с накопительными электроводонагревателями, отличаясь лишь тем, что используют для нагрева воды газ, а не электричество. Объемные, дорогие и менее удобные накопители нужны лишь там, где слабая газоподводящая линия. В России подобные устройства практически не встречаются.

Ссылки

dic.academic.ru

Автоматический газовый водонагреватель - Большая Энциклопедия Нефти и Газа, статья, страница 1

Автоматический газовый водонагреватель

Cтраница 1

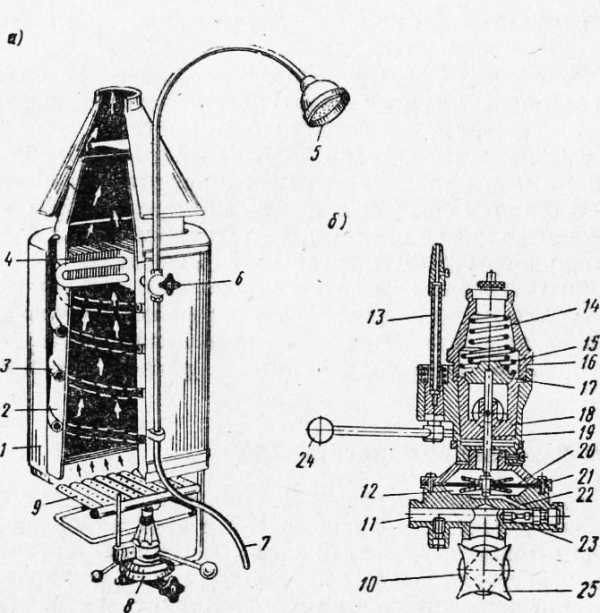

Автоматический газовый водонагреватель ( рис. 157) КГ-И-52 аналогичен описанному выше 2 - ВВК. Он является водонагревателем высокого давления, обеспечивающим раздачу нагретой воды в нескольких точках.  [2]

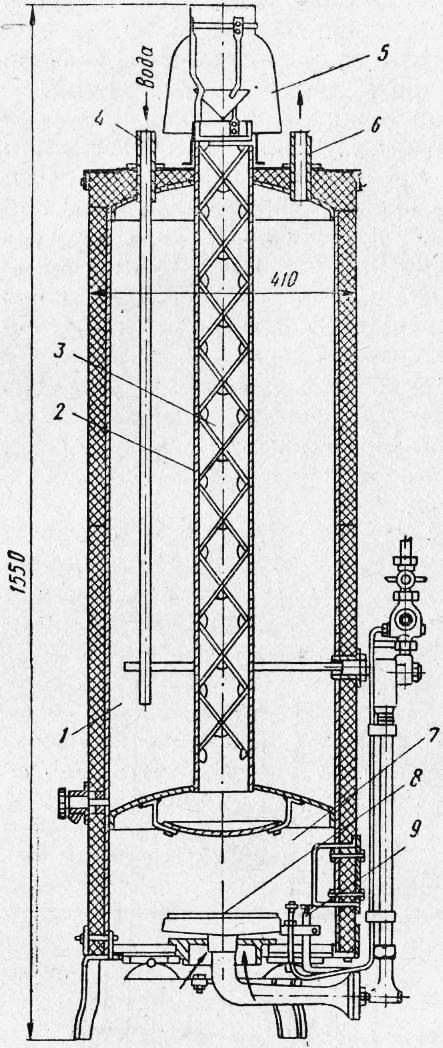

Автоматический газовый водонагреватель с запасом воды АГВ-80 ( рис. 13) предназначается для горячего водоснабжения квартир ( с отбором горячей воды для ванны, умывальника и кухни), коммунально-бытовых и промышленных предприятий и учреждений.  [4]

Автоматические газовые водонагреватели АГВ-80 ( рис. 275) и АГВ-120 являются емкостными водонагревателями для горячего водоснабжения, обеспечивающими многоточечный водоразбор.  [6]

Автоматический газовый водонагреватель АГВ-120 ( рис. 9.4, б) предназначен для Miv-пюго горячего водоснабжения и для отопления помещений площадью до 100 м2 при одновременном расходе горячей воды на хозяйственные нужды. Этот водонагреватель представляет собой вертикальный цилиндрический резервуар вместимостью 120 л, заключенный в стальной кожух. Дверца кожуха позволяет извлекать горелки, запальник и термопары без разбора водонагревателя и его перемещения. Для уменьшения потерь теплоты между кожухом и резервуаром уложен слой шлаковаты. В топочной части установлена чугунная иижек-циоииая газовая горелка низкого давления, к ней крепится крой-штейн с запальником.  [7]

Автоматический газовый водонагреватель АГВ-120 ( рис. 9 4, б) предназначен для местного горячего водоснабжения квартир ( ванн, умывальников, моек) и коммунально-бытовых учреждений. Может быть использован для отопления помещений площадью до 100 м2 при одновременном расходе горячей воды на хозяйственные нужды.  [8]

Емкостный автоматический газовый водонагреватель АГВ-120 ( рис. 73) емкостью 120 л используют для горячего центрального водоснабжения и в качестве котла для отопления отдельных квар тир.  [10]

Автоматические газовые водонагреватели типа АГВ - это емкостные водонагреватели, применяемые для систем горячего водоснабжения и обеспечивающие многоточечный водоразбор. Водонагреватели разрешается устанавливать в ванных комнатах, кухнях или помещениях объемом не менее 6 м3 с обязательным подсоединением к обособленному газоходу.  [11]

Автоматические газовые водонагреватели типа АГВ - это емкостные водонагреватели, применяемые для систем горячего водоснабжения и обеспечивающие многоточечный водоразбор. Такие водонагреватели устанавливают в ванных комнатах, кухнях или помещениях объемом не менее 6 м3 с обязательным подсоединением к обособленному газоходу. Автоматические газовые водонагреватели АГВ-80 и АГВ-120 состоят из следующих основных элементов: оцинкованного сварного бака, топочной камеры с горелкой, терморегулятора, магнитного газового клапана, запальной горелки, термоэлектрического термометра, предохранительного клапана и тягопре-рывателя.  [12]

У автоматических газовых водонагревателей проточного типа предусмотрена автоматика безопасности, отключающая подачу газа к горелке при погасании пламени запальника и при отсутствии давления воды в подводящем водопроводе.  [14]

Страницы:      1    2    3

www.ngpedia.ru

Газовый бойлер: виды, конструкция и характеристики

Бойлеры различной конструкции и типов получили в нашей стране весьма широкое распространение. Ведь отечественные коммунальные службы нередко отключают горячую воду в летнее время. Да и многие населенные пункты не подключены к центральному водоснабжению. Это делает бытовой газовый бойлер просто незаменимым в сельской местности.

Внешне водонагреватель мало чем отличается от электрического

Если говорить упрощенно, то он представляет собой нагревательное устройство в системе подачи горячей воды и тепла. В быту за любым водонагревателем у нас закрепилось название «бойлер», в том числе и за газовой колонкой. Чаще всего такие колонки устанавливались в «хрущевках». Это объяснялось дешевизной природного газа в СССР. В этом и было главное преимущество использования такой системы. Но в случае поломки она могла нанести больше вреда, чем электрический нагреватель.

Минус колонки и в том, что для ее функционирования необходимо наличие дымохода, который должен отводить из помещения отходы горения. Также это предусматривает дополнительные расходы на его содержание. Вот почему все больше обычных людей отказывается от применения такого бойлера. Но при правильном использовании эффективность его работы довольно высока. Ведь мощность такого водонагревателя выше, чем у электрического бойлера. А это прямо влияет на скорость подогревания воды. Поэтому специалисты советуют приглядеться к газовой колонке тем, у кого большая семья. Чаще всего она работает от центральной газовой системы или от газового баллона.

Проточный и накопительный — в чем разница?

Бойлер бывает проточным и накопительным. В первом случае устройство обеспечивает практически мгновенное нагревание воды. Данный тип водонагревателя (чаще называемый колонкой) типичен для нашей страны. Он не имеет накопительного бака, может обеспечивать неограниченное количество горячей воды. В таких системах действует прямоточная схема с использованием теплообменника, где нагрев воды обеспечивает газовая горелка.

Устройство проточного водонагревателя

В старых моделях газовый фитиль горит постоянно, а в более совершенных колонках используется электророзжиг (более подробно о нем расскажем ниже). Мощное устройство может обеспечить горячей водой сразу несколько водозаборных точек. А вот электрическим проточным нагревателем трудно справиться с таким объемом воды. Для этого потребуется отдельный силовой ввод, что не только довольно дорого, но и не всегда возможно. Вот почему такой бойлер предпочтительней.

Газовая накопительный бойлер в нашей стране используется, но не так распространена, как проточный водонагреватель. В городах с налаженной подачей газа их почти не встретить. Обычно они устанавливаются там, где слабая магистраль или она вовсе отсутствует. Поэтому такой бойлер часто называют «дачным» или «сельским».

Основные элементы газового бойлера косвенного нагрева

Имеет такое устройство и некоторые недостатки. Накопительный бойлер нуждается в постоянной чистке бака. Еще одна проблема заключается в поиске места для вместительного бойлера. Ведь двухсотлитровая емкость будет смотреться в ванной не очень эстетично.

Бывает и так, что проточную колонку меняют на накопительный бойлер. Но и тут человека могут ждать неприятности. Придется не только согласовывать перенос устройства с газовыми службами, но и позаботиться о сооружении нового дымохода. Это не только хлопотно, но и весьма недешево. Но есть в таком водонагревателе и свои плюсы. Если его поставить, то можно решить проблемы с давлением воды и перепадами температуры.

Меленькие хитрости большой покупки

Прежде чем приобрести водонагреватель, ознакомьтесь с нашими советами:

  • Необходимо определиться с мощностью бойлера и объемом бака. Все вопросы отпадают, если будет ставиться колонка проточного типа. А как дело обстоит с накопительным бойлером?
  • Нужно покупать такую модель, которая обеспечит горячей водой все нужды человека. Расчеты довольно просты: бака на 80 – 150 литров хватит для маленькой семьи из двух человек, а вот для большого семейства необходим бойлер с более объемным баком. Вот тут и может выручить проточная колонка, ведь она обеспечивает более быстрый подогрев воды.
  • Если выбор пал на накопительный водонагреватель, то не стоит устанавливать устройства с огромным баком, что называется, про запас. Такая «запасливость» может стать для семейного бюджета дополнительной, и главное, ненужной нагрузкой, да и цена кусается
  • Также при выборе водонагревателя необходимо обратить внимание на термостат. Он отвечает за контроль воды в системе. В самых лучших моделях может быть установлено сразу два прибора. Особого внимания заслуживает и бак бойлера. Если он плохо теплоизолирован, то возможны утечки тепла. Однако случается такое не часто.

    Термостат контроля воды

  • Хорошо если бойлер имеет регулятор потока холодной воды. Это позволяет комплексно контролировать напор и температуру. Эта функция просто незаменима, если в квартире или доме слабый поток. В таком случае достаточно включить кран на минимальную мощность, а потом подключить газовую колонку. Однако если проблема с давлением воды постоянна, то лучше приобрести специальный насос.
  • Выбор мощности проточного бойлера должен завесить от интенсивности эксплуатации системы водоснабжения. Если колонка будет использована для принятия ванной или мойки посуды, то вполне хватит производительности в десять-одиннадцать литров в минуту. А вот для одновременного использования двух водозаборных точек потребуется устройство в два раза мощнее. Следует учитывать важный нюанс. Бойлер имеет два вида мощности – полезную и номинальную. Первый показатель обозначает температуру, до которой будет нагрета вода. Номинальный же показатель рассчитывается следующим образом: полезную мощность умножают на КПД.

    Мощный газовый водонагреватель

  • Если вы подбираете вспомогательный бойлер, например для бани, то вам наверняка будет полезен косвенный бойлер, использующий энергию газового «старшего брата», используя в качестве источника нагрева теплоноситель из контура циркуляции.
  • И наконец, какая страна выпускает качественное устройство? Если покупается иностранный бойлер, например, европейский, то нужно поинтересоваться о том, адоптирован ли он под отечественные условия работы. Ведь давление в наших газовых системах разнится. Можно, конечно, и пренебречь этим. Но тогда устройство не сможет работать на полную мощность. Поэтому лучше утончить этот вопрос у продавца.

Однако специалисты скептически относятся к приобретению иностранных колонок. Ведь в нашей стране немало предприятий выпускают колонки, специально изготовленные для наших условий. Среди наиболее популярных торговых марок выделяются Neva, Ладогаз. Они не только отвечают всем отечественным техническим требованиям, но и по некоторым показателям превосходят иностранные аналоги. Это тот редкий случай, когда можно гордиться безусловным качеством отечественной промышленной продукции.

Пару слов о системе розжига

При приобретении колонки стоит обращать внимание на возможность регулировки газового пламени. Обычно в бойлерах применяют следующие системы:

  • постепенная регулировка;
  • ступенчатая корреляция;
  • автоматический контроль.

В первых двух случаях человек может вручную установить силу пламени. Но такие системы отличаются несовершенством. Это значит, что в ходе работы колонки, температура жидкости может отличаться от ожидаемого показателя. И это вовсе не пустяк. Например, человек принимает вечерний душ, а его жена включила на кухне кран холодной воды. В результате произойдет перепад, а незадачливый муж рискует лечь в больницу с ожогом.

Устройство розжига и контроля пламени

Все объясняется довольно просто – поток воды уменьшается, а поэтому она моментально нагревается до критического показателя. На температуру воды оказывают влияние такие показатели: погодные перепады, давление газа. После определения силы пламени, температура воды в таких системах регулируется с помощью механической регулировки крана. Но и здесь есть свои нюансы. Если попытаться получить кипяток мгновенно, то может произойти не желаемый эффект, или колонка попросту выключится. Также нельзя разбавлять горячую воду из системы водой из крана.

Всех перечисленных проблем можно избежать, если приобрести бойлер с электронной регулировкой пламени. Достаточно задать необходимые показатели, после чего они будут постоянно поддерживаться системой. В этом случае на них не смогут повлиять даже внешние факторы (однако, не всегда). Следует понимать, что при электронной регулировке температуру воды невозможно контролировать простым открытием крана. Для этих целей необходимо воспользоваться холодной водой из центральной системы.

Какой способ розжига газа выбрать?

В колонках газ может воспламеняться тремя различными способами, это:

  • пьезорозжиг;
  • система, питаемая от турбины;
  • искра, питаемая специальными батарейками.

Наиболее неудобен первый способ. Здесь газ зажигается вручную, посредством нажатия кнопки. Но делать это довольно неудобно, ведь во многих моделях она находится в труднодоступном месте. Страдает и семейный бюджет, т.к. зажженным остается запальник, а он потребляет природный газ. И это немалое количество от потребляемого бойлером голубого топлива. Поэтому не стоит упускать возможность сэкономить эти деньги, ведь сделать это довольно просто.

Система электропитания работающая от турбины

Другие способы розжига колонки более приемлемы в современных условиях. Ведь запуск бойлера инициирует простое открытие крана, а после его закрытия отключается подача газа. Таким образом, получается полная автоматизация. Чем же разнятся эти два способа? Ответ прост – источником питания. Во втором случае используется компактный электрогенератор, имеющий привод от гидротурбины, а в третьем две цилиндрические батарейки. Хватает батареек на год. Их лучше использовать там, где слабый напор воды. Ведь для адекватной работы турбины необходимо давление воды в 0,35-0,45 атм.

Рекомендации по поводу обеспечения постоянного потока воздуха

Для нормальной работы системы необходим постоянный контроль над вентиляцией. Сделать это можно тремя наиболее распространенными способами:

  • Наиболее доступный вариант – это ручное проветривание. Его можно добиться посредством установки окна в «режим» зимнего проветривания или открывания окна каждые несколько часов. Благодаря этому можно запустить требуемое количество воздуха. Но делать это необходимо регулярно, а поэтому нередко случаются отравления угарным газом.
  • Можно попытаться сделать постоянный приток свежего воздуха. Тут без использования особых устройств не обойтись. Встраиваются они в окно или в стену. Эту процедуру лучше доверить специалисту-газовщику.
  • Также применятся организация принудительного воздухообмена. Здесь обеспечивается одновременный приход и вытяжка воздуха. Для реализации этого способа также необходимо применять специальные устройства.

Проекция с принудительным воздухообменом



Дополнительные опции бойлера

Современный бойлер может быть оборудован массой дополнительных датчиков и приборов. Одни специалисты считают их установку лишней, а другие просто необходимой. Решать же потребителю. Среди наиболее распространенных дополнений называют:

  • датчик ионизации, который перекрывает газ при затухании пламени;
  • прибор тяги, делает невозможным работу колонки при отсутствии приемлемой вентиляции;
  • датчик горения, срабатывает, когда отключился датчик ионизации;
  • прибор потока, отвечает за включение системы при открытии крана.

Бойлер, несмотря на некоторое предубеждение, служит отличным водонагревателем. Все проблемы, связываемые с ним, устранены в современных моделях. При условии правильной эксплуатации использование газового бойлера совершенно безопасно.

klivent.biz

водонагреватель газовый автоматический - это... Что такое водонагреватель газовый автоматический?


водонагреватель газовый автоматический
  1. vollautomatischer Gasboiler



водонагреватель газовый автоматический
Газовый ёмкостный водонагреватель, предназначенный для нагревания воды в системах местного отопления и горячего водоснабжения и оборудованный газовой автоматикой безопасности и регулирования температуры воды
[Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)]

Тематики

  • отопление, горяч. водоснабж. в целом

EN

  • automatic gas-fired water heater

DE

  • vollautomatischer Gasboiler

FR

  • chauffe-eau à gaz automatique
  • réchauffeur de l'eau à gaz automatique

Русско-немецкий словарь нормативно-технической терминологии. academic.ru. 2015.

  • водонагреватель водо-водяной
  • водонагреватель емкостный

Смотреть что такое "водонагреватель газовый автоматический" в других словарях:

  • водонагреватель газовый автоматический — Газовый ёмкостный водонагреватель, предназначенный для нагревания воды в системах местного отопления и горячего водоснабжения и оборудованный газовой автоматикой безопасности и регулирования температуры воды [Терминологический словарь по… …   Справочник технического переводчика

  • ВОДОНАГРЕВАТЕЛЬ ГАЗОВЫЙ АВТОМАТИЧЕСКИЙ — газовый ёмкостный водонагреватель, предназначенный для нагревания воды в системах местного отопления и горячего водоснабжения и оборудованный газовой автоматикой безопасности и регулирования температуры воды (Болгарский язык; Български)… …   Строительный словарь

  • Газовый водонагреватель — Газовый водонагреватель  устройство для нагрева воды за счёт энергии сгорания газа с целью последующего использования в технологических, хозяйственных, санитарно гигиенических или бытовых целях. В качестве топлива может использоваться как… …   Википедия

  • КОТЛЫ ОТОПИТЕЛЬНЫЕ — КОТЛЫ ОТОПИТЕЛЬНЫЕ. Отопительные котлы могут быть самых разнообразных конструкций и размеров. Квартиру с печным отоплением можно перевести на индивидуальное водяное, установив небольшой чугунный секционный котёл или автоматический газовый… …   Краткая энциклопедия домашнего хозяйства

  • АГВ — автомат газо водяной АГВ атмосферно гравитационные волны АГВ АГВ автоматический газовый водонагреватель в маркировке АГВ Источник: http://www.rndgaz.ru/download/management/agv80.pdf …   Словарь сокращений и аббревиатур

  • АГВ- — автоматический газовый водонагреватель в маркировке АГВ Источник: http://www.rndgaz.ru/download/management/agv80.pdf АГВ Пример использования АГВ 80 …   Словарь сокращений и аббревиатур

normative_ru_de.academic.ru

Газовые водонагреватели

Категория: Водоснабжение и отопление


Газовые водонагреватели

Самый распространенный из газовых нагревательных приборов — ВПГ (водонагреватель проточный газовый), или газовая колонка (рис. 1).

Принцип работы этого устройства очень прост: вода поступает по трубам в теплообменник, там горят горелки, в которых сжигается газ, и вода нагревается. Зажигание горелок производится запальной свечой или пьезоэлектрическим устройством. Если кран горячей , воды не открыт, и вода не поступает в колонку, в ней срабатывает блокиратор (он может быть автоматическим или механическим).

Если в дом проведена холодная вода и имеется газовая плита, можно самостоятельно (с разрешения специальной службы) соорудить прибор такого типа (рис. 2). Принцип нагрева у него будет тот же.

Рис. 1. Газовая колонка (ВПГ)

Основной деталью этого прибора является водогрейный короб — стальной корпус с высверленными в нем по бокам и сверху отверстиями.

Рис. 2. Установка самодельного проточного водонагревателя

Внутри по стенкам короба витками располагается медная трубка. Один ее конец (входной) соединен резиновым шлангом посредством двух хомутов с патрубком, врезанным в трубу с холодной водой. На этом патрубке должен стоять вентиль. Второй конец медной трубки соединен (также с помощью шланга, но уже из термостойкой резины) с трубопроводом горячей воды.

Почти под потолком устанавливают накопительный бак, в который поступает горячая вода, откуда она распределяется по точкам водоразбора (на рисунке это смеситель на мойке и душ). Для ввода и вывода воды в баке имеются два патрубка, причем выпускной вваривают в самой нижней части бака. Вода из бака идет самотеком.

Нельзя подключать нагреватель напрямую к смесителям, так как бак компенсирует давление, которое возникает в системе при нагреве воды (она при этом расширяется), и без наличия бака система разорвется. К тому же он служит и накопительной емкостью, поэтому так важно, чтобы он висел высоко: чем выше он Находится, тем сильнее напор горячей воды.

Чтобы пользование данной самодельной системой было безопасным, нужно соблюсти несколько условий. Первое: резиновые шланги стягивают только болтами с контргайками. Это делается для того, чтобы вода под давлением не сорвала шланги. Второе: перед тем как нагревать, сначала включают холодную воду и лишь потом опускают короб на конфорку. Это позволяет уберечь медную трубку от расплавления.

Проточные водонагреватели, так же как и котлы, могут быть более простыми и более сложными по конструкции и выполнять разное количество функций. Это может быть автоматический регулятор потока, поддерживающий температуру на заданном уровне, два режима работы (в режиме экономии и на полную мощность), регулятор перепада давления, который обеспечивает подачу горячей воды одной температуры, что защищает, например, от резкой смены температуры воды во время купания.

Колонки любых производителей, как отечественные, так и импортные, имеют предохранительный клапан, который отключает подачу газа в горелки, если погасло запальное пламя. Также некоторые колонки, как правило, самые дорогие и современные, снабжены специальными фильтрами, предотвращающими попадание разных взвесей в прибор. Могут быть предусмотрены датчики, которые контролируют качество тяги (иначе говоря, то, как отводятся продукты сгорания). Если тяга нарушена, датчик автоматически перекрывает доступ газа.

Газовые водонагреватели широко используются в жилых домах. Вода, подогретая в этих приборах, подается к ваннам, умывальникам и кухонным раковинам. Водонагреватели бывают проточные, в которых вода непрерывно проходит через трубы змеевика, и емкостные, в которых вода подогревается-при постоянно наполненном резервуаре.

Проточный газовый водонагреватель типа КГ показан на рис. 1, а. В кожухе заключен радиатор с камерой сгорания; радиатор обвит с наружной стороны припаянными витками змеевика, соединенного с пластинчатым калорифером, по которому проходит нагреваемая вода. После калорифера вода поступает в распределительный кран, который служит для переключения подачи воды в изливной носик или в сетку.

Под радиатором установлены блок-кран 8 и трубчатая горелка эжекционного типа.

Блок-кран состоит из двух частей: нижней— водяной и верхней — газовой. Для соединения с водопроводом в нижней части имеется штуцер. Для регулирования количества поступающей в водонагреватель воды служит вентиль. Горелка водонагревателя присоединена к головке.

Блок-кран работает следующим образом. Вода, если открывается вентиль, поступает в змеевик водонагревателя и создает давление в канале, которое передается мембране и изгибает ее вверх; вместе с мембраной поднимаются шток и соединенный с ней клапан. Из внутренней полости пробки, если она открыта рукояткой, газ через камеру головки поступает в трубчатую эжекционную горелку.

Рис. 3. Проточный газовый водонагреватель КГ (а) его блок-кран (б)

При давлении в водопроводной сети около 0,4 кгс/см2 нагреватель работает нормально. Если давление воды падает, то поступление газа в прибор прекращается, при этом клапан под действием пружины автоматически закрывается. Такой режим работы крайне необходим как предохранительная мера в том случае, когда через водонагреватель проходит мало воды при понижении давления в водопроводной сети. В этом случае возникает опасность распаивания трубок прибора вследствие перегрева (вскипания) воды.

Для бытовых целей применяются и другие водонагреватели, например проточного типа: малый полуавтоматический непрерывного действия 1-ВК-2, автоматический типа 2-ВВК-5 завода «Ленгазаппарат», автоматический с многоточечным водоразбором КГИ-56 или периодического действия емкостный АГВ-80 и АГВ-120.

Газовый водонагреватель КГИ-56 (рис. 4) — автоматический с многоточечным водоразбором. Горячую воду можно брать в любой точке водоразбора.

Автоматическое устройство управляет режимом работы газовой горелки и предохраняет прибор от расплавления при внезапном прекращении подачи воды или снижении давления в водопроводе. Поступление газа в горелку идет непрерывно при открытых кранах горячей воды. Если же эти краны закрыть, то поступление газа автоматически прекращается, и горелка гаснет. Но стоит только краны открыть, как газ снова поступит в горелку и начнет гореть от запальника.

Рис. 4. Автоматический газовый водонагреватель с многоточечным водоразбором КГИ-56

Автоматический газовый нагреватель КГИ-56 устанавливают преимущественно на кухнях. По конструкции этот прибор прост и надежен в эксплуатации. В кожухе заключена огневая камера со змеевиком и радиатором. Вверху расположен тягопре-рыватель, а под огневой камерой газовая горелка, регулятор давления и блок-кран. Эти устройства соединены с газовой горелкой. При открывании крана газ через регулятор давления по трубе поступает в водонагреватель.

Перед пользованием прибором зажигают запальник. Подачу газа в горелку регулируют рукояткой, а в запальник — рукояткой.

На рис. 5 представлен емкостный газовый водонагреватель АГВ-80, используемый для горячего водоснабжения или для отопления квартиры площадью 45—50 м2. Прибор может обслуживать разборные точки, удаленные от него на 15—20 м.

Водонагреватель состоит из цилиндрического резервуара для горячей воды емкостью 80 л и жаровой трубы, которая вместе с днищем резервуара образует поверхности нагрева. Над жаровой трубой установлен тягопрерыватель, а внутри трубы — удлинитель потока газов. Внизу прибора размещена камера сгорания с автоматической газовой горелкой и запальником. В водонагреватель холодная вода поступает по трубе, горячая же вода выходит из резервуара через штуцер.

Рис. 5. Емкостный газовый водонагреватель АГВ-80

Водонагреватель обеспечен электромагнитным клапаном и регулятором температуры. Электромагнитный клапан служит для выключения подачи газа в горелку и запальник, когда в сети отсутствует газ. Он также автоматически прекращает выход из запальника незажженного газа. Электромагнитный клапан является прибором автоматики водонагревателя АГВ-80. Он состоит из следующих частей: корпуса, мембраны, стержня, пружины, клапана, якоря, колпачка, электромагнита и кольца.

В корпусе клапана имеются три штуцера: один для входа газа, другой — для подачи газа в запальник, а третий — для подачи газа в горелку. В корпусе расположены также два седла, которые закрываются золотниками , насаженными на шток; одно седло расположено в камере входа газа, а другое — в камере выхода газа. Пружина при незажженном запальнике прижимает золотник к своему седлу, и газ не поступает ни к запальнику, ни к горелке.

В действие клапан приводится с помощью электромагнита. При пользовании прибором нажимают кнопку магнитного клапана, и в запальнике зажигается газ. При этом в спае термопары возникает электрический ток, идущий по проводникам к обмотке электромагнита, намагничивая его сердечник, который прочно удерживает якорь. Через 1—2 мин. спай термопары хорошо нагревается и кнопку отпускают. Пружина передвигает шток с насаженными на него золотниками по направлению к электромагниту. Золотники занимают положение, при котором через открытые седла в камере газ поступает в запальник и горелку. От факела запальника зажигается газ, выходящий из горелки.

При выключении газа запальник гаснет, и электрический ток в цепи исчезает вследствие охлаждения термопары. Сердечник, размагнитившись, отходит от якоря под давлением пружины золотника; последний прижимается пружиной к своему седлу в камере входа газа, и газ не поступает ни к запальнику, ни к горелке.

Рис. 6. Приборы автоматики водонагревателя АГВ-80: а — электромагнитный клапан; 6 — регулятор температуры

Электромагнитный клапан удобен в эксплуатации и обладает высокой надежностью в работе.

На рис. 6 показан другой прибор автоматики водонагревателя АГВ-80 — термостатический регулятор. Действие его основано на разности удлинения при нагреве латунной трубки и стержня из инвара (сплав железа и никеля). Они составляют чувствительный элемент прибора, размещенный во втулке. Латунная трубка удлиняется больше, чем стержень из инвара, и трубка тянет за собой стержень. Давление стержня на переднюю пружину ослабевает, и пружина, когда давление достигнет заданной величины, отходит от клапана и перекидывается из одного крайнего положения в другое.

Клапан под давлением спиральной пружины перемещается, закрывая седло, и подача газа в горелку прекращается. Если же температура воды в резервуаре понизится, то происходит обратное взаимодействие частей прибора: клапан откроется, и подача газа возобновится.

Закрепленная на инваровом стержне ручка-указатель служит для измерения максимальной температуры нагрева воды в резервуаре.



Водоснабжение и отопление - Газовые водонагреватели

gardenweb.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
