Емкостный газовый водонагреватель
Cтраница 1
Емкостный газовый водонагреватель АГВ-80 ( рис. 209) используется для нагревания воды в местных системах отопления квартир или отдельных зданий общей площадью не более 60 м2, а также для горячего водоснабжения. [1]
Емкостные газовые водонагреватели типа АГВ устанавливают вертикально на прочное основание, в современных многоэтажных зданиях их ставят на каменный пол. Если пол сделан из сгораемых материалов, на нем укрепляют кровельную сталь с подкладкой асбестовых ЛИСТОР. [2]
Проточные и емкостные газовые водонагреватели, малометражные отопительные котлы любых систем, а также отопительные и отопительно-варочиые печи должны оснащаться автоматическими устройствами, обеспечивающими отключение горелок при прекращении подачи газа, погасании пламени и отсутствии необходимого разрежения в дымоходе. [3]
Установку емкостных газовых водонагревателей для отопления и газовых малометражных отопительных котлов следует предусматривать в нежилых помещениях объемом не менее 7 5 м3, имеющих вытяжной вентиляционный канал и решетку или зазор между полом и дверью. При установке котла или емкостного водонагревателя для отопления в кухне объем помещения должен быть на 6 м3 больше необходимого для установки газовых п лит. [4]
Установку емкостных газовых водонагревателей для отопления и газовых малометражных отопительных котлов следует предусматривать в нежилых помещениях объемом не менее 7 5 м3, имеющих вытяжной вентиляционный канал и решетку или зазор между полом и дверью. При установке котла или емкостного водонагревателя для отопления в кухне объем помещения должен быть на 6 м3 больше необходимого для установки газовых плит. [5]
Автоматика устанавливаемая на проточных и емкостных газовых водонагревателях, малолитражных отопительных котлах, а также на отопительных и отопительно-варочных печах, должна обеспечивать отключение горелок при прекращении подачи газа и погасании пламени. [6]
Газовые малометражные отопительные котлы ( типа ВНИИСТО-Мч) или емкостные газовые водонагреватели для отопления разрешается устанавливать в нежилых помещениях объемом не менее 7 5 м3, имеющих вентиляционный канал и решетку или зазор между иолом и дверью в соответствии с требованиями 5 – 2 – 6 настоящих Правил. [7]
Если во вспомогательном помещении ГРП имеется местная отопительная установка с котлом ВНИИСТО-Мч или емкостным газовым водонагревателем АГВ, необходимо тщательно следить за целостностью стен, отделяющих это помещение от основного. Появление трещин в стенах может привести к пожару из-за проникновения газа в помещение, где имеется открытый огонь. Во избежание самовозгорания в помещении ГРП не должны храниться горючие, смазочные и обтирочные материалы. [8]
Разработана система квартирного газового центрального отопления ( рис. 204), в которой для нагрева воды используется емкостный газовый водонагреватель АГВ-80. Такая система обеспечивает также и снабжение населения квартиры горячей водой и для бытовых нужд. [9]
Разработана система квартирного газового центрального отопления ( рис. 132), в которой для нагрева воды используется емкостный газовый водонагреватель АГВ-80 или АГВ-120. Такая система обеспечивает также и снабжение жильцов квартиры горячей водой. [10]
Системы газоводяного отопления отличаются от устройства систем водяного отопления тем, что нагрев воды в них осуществляется в газовых котлах или емкостных газовых водонагревателях. [11]
При проектировании систем местного ( квартирного) водяного отопления жилых зданий следует применять, как правило, газовые малометражные отопительные котлы или емкостные газовые водонагреватели, или отопительные приборы с водяным контуром заводского изготовления. Допускается перевод на газовое топливо малометражных котлов заводского изготовления, предназначенных для твердого или жидкого топлива. Переводимые на газовое топливо отопительные установки должны быть оборудованы газогорелочными устройствами с автоматикой безопасности. В одном помещении могут быть размещены два емкостных водонагревателя или два малометражных отопительных котла. При необходимости установки в одном помещении большего числа котлов или водонагревателей к помещению должны предъявляться требования, как к котельной. [12]
При проектировании систем местного ( квартирного) водяного отопления жилых зданий следует применять, как правило, газовые малометражные отопительные котлы – или емкостные газовые водонагреватели или отопительные приборы с водяным контуром заводского изготовления. Допускается перевод на газовое топливо малометражных котлов заводского изготовления, предназначенных для твердого или жидкого топлива. Переводимые на газовое топливо отопительные установки должны оборудоваться газогорелоч-ны-ми. В одном помещении допускается установка двух емкостных водонагревателей или двух малометражных отопительных котлов. При необходимости установки в одном помещении большего числа котлов или водонагревателей к помещению должны предъявляться требования, как к котельной. [13]
Для индивидуальных отопления и ГВС населения в сельской местности и поселках используются разнообразные по конструкции ( напольные, настенные, ци-линдрич. Проточные газовые водонагреватели высокого давления относятся к водогрейным котлам малой мощности ( 9 – 28 кВт), снабжены автоматикой безопасности. Производительность по нагретой до темп-ры 45 С воде от 2 4 до 7 2 л / мин. Емкостные газовые водонагреватели для местного отопления помещений и ГВС нагревают воду в емкости без принудительной циркуляции. Оборудованы дымоотводом, ГГУ, автоматикой безопасности и регулирования. [15]
Страницы: 1
www.ngpedia.ru
Накопительные газовые водонагреватели
Так получилось, что емкостные газовые нагреватели в России пользуются куда меньшей популярностью чем газовые колонки. Однако, такие приборы могут очень успешно конкурировать с газовыми колонками.
Также отдельным достоинством является тот факт, что при использовании накопительного водонагревателя отсутствуют скачки температуры во время изменения общего расхода в системе ГВС. Также, малая мощность не будет создавать большой нагрузки на газовую магистраль, что может оказаться достаточно полезным при определенных условиях и позволяет использовать дымоход меньшего диаметра.
Часто бывает так, что не удается установить в доме качественную систему дымоотводов для газовой колонки. В таком случае накопительный бак будет отличным решением. Но при всех достоинствах, следует упомянуть и ряд недостатков. Одним из них можно назвать тот факт, что необходимо достаточно долго ждать, пока вода в нагревателе достигнет необходимой температуры. Помогают решить такую проблему бойлеры сверхбыстрого нагрева, которые предлагаются отдельными производителями. Однако, если систему проектировали профессионалы, запасов горячей воды в квартире должно быть достаточно для того, чтобы вести полноценную и нормальную жизнь.
В том случае, если газовые емкостные водонагреватели планируется использовать в загородных домах, они могут составить успешную конкуренцию бойлеру косвенного нагрева, так как, в отличие от последних, его функционирование не связано с работой того или иного отопительного контура. Это существенно упрощает проектирование, установку системы, а также дает, куда большие возможности для использования горячей воды. К примеру, появляется возможность выключить систему отопления тогда, когда это необходимо, и при этом не нанести ущерб системе водоснабжения.
Такие накопительные газовые нагреватели выпускаются как в напольном, так и в настенном варианте. Напольные модели характерны объемом от 100 литров, а настенные- от 50 до 100. Описанные выше нагреватели имеют открытую камеру сгорания, тем самым расходуя для горения кислород из помещения, в котором они находятся. Необходимо учитывать, что в помещении должна находиться вентиляционная система, чтобы организовать эффективный дымоотвод для удаления продуктов горения газа. Более того, при установке водонагревателя нужно соблюдать минимальное расстояние от стен, потолка и пола, а также складируемых в помещении горючих материалов для того, чтобы предотвратить возгорание.
Теперь следует перечислить основные элементы водонагревательной системы описанного типа. В комплектацию входят:
• Стальной бак, который защищен изнутри при помощи специального покрытия. Он снабжен магниевым анодом, или же анодом с внешним питанием. Это необходимо для того, чтобы предотвратить коррозию.
• Теплоизоляционная система.
• Вытяжной колпак, который препятствует обратному потоку отходящих газов.
• Газовая горелка.
• Система управления и система защиты, которые перекрывают поступление газа в нагреватель в случае обнаружения неисправности.
• Надежный корпус, покрытый краской, выполненный из стали.
При помощи терморегулятора можно задать температуру воды в емкости. Эта температура будет поддерживаться автоматически. Элемент, встроенный в газовую горелку, обеспечит удобное зажигание пламени без использования зажигалки или спичек. Вместо этого достаточно нажать кнопку и система зажжется при помощи пьезорозжига. Основная горелка зажжется тогда, когда температура воды в бойлере снизится. В том случае, если водонагреватель оснащается электророзжигом, розжиг запальника пропускается, однако, вместо него нужно подключить водонагреватель к электросети. Часто в конструкцию входит предохраняющий клапан, который может защитить бак от излишнего давления. В том случае, если он не предусмотрен, обязательно нужно установить группу безопасности на подачу холодной воды. В большинстве случаев водонагреватели оснащаются стальными перегородками для работы на природном газе. Почти всегда есть возможность переоборудовать такую горелку для использования сжиженного газа. При помощи вытяжного колпака в верхней части нагревателя происходит удаление продуктов сгорания. Очень важно учесть тот факт, что отверстие дымохода должно быть не меньше отверстия колпака вытяжки. При этом, конструкцию вытяжного колпака ни в коем случае нельзя менять.
Часто на рынке встречаются модели, которые не предусматривают подключение к дымоходу, а продукты сгорания выводятся непосредственно в то помещение, в котором установлен нагреватель. Мощность такого прибора не должна превышать 1.8 кВт, что вполне соизмеримо с обычной газовой колонкой. И именно поэтому, хватает естественной вентиляции на кухне или в проветриваемом помещении для того, чтобы очистить воздух.
Многие модели водонагревателей разработаны так, что дают своим владельцам возможность настройки и регулировки линии рециркуляции, что достаточно удобно при эксплуатации. Часто имеется возможность каскадного подключения нескольких нагревателей или емкостей для хранения воды, или увеличения ее объема.
Также к преимуществам газовых водонагревателей можно отнести отсутствие в конструкции сложных электронных и гидравлических компонентов, что существенно повышает их долговечность и надежность. Более того, емкость конструкции водонагревателей позволяет снизить количество накипи на внутренней поверхности. Благодаря этому, эксплуатация таких приборов возможна на протяжении долгого времени без проведения всяческих профилактических и ремонтных работ.
www.termoimpulse.ru
Газовый водонагреватель. Виды и работа. Правила установки
В период активного строительства и газификации жилых домов во многих из них ставили газовые нагреватели воды, которые назывались колонками. Они являлись единственным способом нагреть холодную воду до комфортной температуры. Сегодня, с помощью новых технологий, эти бытовые приборы стали значительно эффективнее. Газовый водонагреватель, стал незаменимым в помещениях, где нет горячего водоснабжения, а также в дачных домиках.
В настоящее время в специализированных торговых точках представлен широкий выбор водонагревателей, работающих на газе. В их использовании есть некоторые сложности, но достоинства таких бытовых устройств делают их хорошими помощниками в быту. Чтобы разобраться в этом вопросе, рассмотрим основные преимущества, недостатки, виды газовых нагревателей воды и их особенности.
Виды и конструктивные особенности
Газовый водонагреватель способен нагревать воду, используя энергию, выделяющуюся в результате горения газа. Эту горячую воду можно применять для хозяйственных, гигиенических и бытовых нужд. Топливом для такого нагревателя служит обычно природный или сжиженный газ. Газовые нагреватели воды классифицируются на отдельные виды.
По конструктивным особенностям:
- Накопительные газовые бойлеры имеют большой бак, емкость которого можно выбрать по необходимости. Их хватает для обеспечения горячей водой большой семьи.
- Проточные водонагреватели. Они напоминают газовые колонки старого образца, но новые изделия значительно усовершенствованы, и стали очень компактными устройствами.
Накопительные
Такие нагреватели воды состоят из бака и системы горения газа. Бак, в котором находится вода, имеет специальную теплоизоляцию, сохранение тепла дает возможность экономить газовое топливо до 50%. Потребители таких нагревателей утверждают, что если после нагревания бойлер отключить, то он сохраняет комфортную температуру воды около недели, благодаря качественному слою теплоизоляции.
Существуют накопительные газовые нагреватели, отличающиеся по объему бака. Для душевой и кухни, где проживают два человека, вполне хватает бака на 50-70 литров. Если у вас большая семья, состоящая из четырех человек, имеются дети, то приобретать газовый водонагреватель объемом менее 100 литров будет нецелесообразно. В производственных цехах, а также для технических целей применяют газовые нагреватели объемом не менее 200 литров.
Достоинством накопительных газовых бойлеров является их экономичность и длительное сохранение большого объема нагретой воды. В качестве недостатка этих видов изделий можно отметить их большие габаритные размеры, такая конструкция, установленная в санузле, не добавляет эстетики этому помещению. Поэтому такие накопительные бойлеры обычно устанавливают в подвалах или на чердаках, чтобы их не было видно.
Другим серьезным недостатком накопительных видов бойлеров является ограниченный объем горячей воды. Если кто-то из членов семьи потратил много воды или принял ванну, то другой человек после этого не сможет сразу помыться, ему придется ждать около часа, чтобы за это время нагрелась вода.
Газовый накопительный нагреватель оснащен регулятором мощности, с помощью которого можно настроить необходимую температуру воды. Этот регулятор также может выдавать информацию об объеме израсходованной воды, и сколько ее осталось в баке.
Если вы расходуете воду, например, моете посуду или моетесь в ванной, в течение нескольких минут, то нагреватель автоматически запускается в работу и нагревает вновь поступающую холодную воду. Когда расход воды прекращен, бойлер продолжает нагревать воду до заданных параметров, и автоматически отключается, сохраняя горячую воду длительное время.
Проточные
Такие бойлеры называют газовой колонкой, представляющие собой своеобразный теплообменник. В нем вода заблаговременно не нагревается, она получает тепло только при прохождении по теплообменнику. Эта газовая колонка начинает функционировать в момент увеличения давления воды при открытии крана.
Проточный водонагреватель имеет удобную компактную конструкцию, которую можно расположить в незаметном месте, например, за ванной или под раковиной. Недостатком проточных образцов является необходимость в высоком давлении газа, более 12 мБар.
У этой газовой колонки, как и у других видов газовых бойлеров, имеется регулятор мощности, с помощью которого можно настроить температуру выходящей воды. В некоторых модификациях нагревателей регулятор мощности автоматический. При этом размер пламени изменяется в зависимости от напора воды. Ручным способом регулировка производится с помощью обычной рукоятки.
При приобретении проточного бойлера необходимо обращать внимание на мощность, которая затрачивается на нагревание воды. Нагреватель мощностью 12 киловатт может нагреть до температуры 50 градусов 10 литров воды.
Газовые нагреватели воды делятся на разные виды в зависимости от способа розжига, используемого в современных устройствах.
Перед приобретением важно определиться со способом, который для вас будет более приемлемым:
- Газовый водонагреватель, оснащенный электронным розжигом, имеет высокую стоимость, но при пользовании наиболее комфортный, экономный и надежный. Искра образуется от гальванического элемента, который может служить более года. Современные нагреватели не имеют источника питания для розжига, искра создается от специального устройства, работающего от турбины управляемой напором воды. Чтобы включить нагреватель воды, достаточно открыть кран. Горение газа прекратится, если кран подачи воды закрыть. Так обеспечивается экономия расхода газа, при простое он не будет тратиться зря.
- Розжиг от пьезоэлемента. Газовые нагреватели проточного типа оснащены пьезоэлементом, чтобы зажечь газ, достаточно просто нажать кнопку. На корпусе газовой колонки имеется регулятор, которым можно настроить необходимую температуру. Нагрев происходит быстро, достаточно нескольких секунд, чтобы вода нагрелась до заданной температуры.
- Ручной способ. Современные газовые нагреватели воды уже практически не оснащаются ручным методом розжига. Но старые образцы все еще эксплуатируются многими владельцами. Ручной розжиг заключается в том, что к горелке подносится источник открытого огня, например, зажженная спичка, зажигалка и газ воспламеняется.
По мощности газовый водонагреватель воды может быть:
- Малой мощности – менее 19 киловатт.
- Средней мощности – от 19 до 24 киловатт.
- Высокой мощности – от 24 до 31 киловатта.
От этого параметра зависит объем воды, который сможет нагреть бойлер за определенное время. Поэтому такая характеристика должна учитываться при выборе устройства.
По наличию и конструкции дымохода газовые нагреватели делятся:
- Дымоходные бойлеры, в которых продукты сгорания газа выходят естественным путем по дымоходу.
- Без дымохода, при этом продукты сгорания принудительно с помощью специального дымососа удаляются наружу.
- Со специальными колонками, служащими для выведения продуктов горения во внешнюю среду.
Наиболее популярным считается газовый водонагреватель с открытой камерой горения – дымоходный. Для его использования необходима качественная вентиляция и дымоход. Нагреватели с открытой камерой более простые и дешевые. Дымоходные колонки устанавливаются без затруднений.
Оборудование с закрытой камерой функционирует другим методом. Для обеспечения горения газа воздух подается из помещения через специальное отверстие, которое имеется в месте установки нагревателя. Через это же отверстие воздух выводится снова в помещение. Такие устройства удобны, так как их можно устанавливать в квартирах, где отсутствует дымоход. Недостатком является высокая стоимость, и зависимость от наличия электрической сети.
Преимущества и недостатки
Перед выбором газового нагревателя воды следует учесть все недостатки и достоинства этих устройств. А для этого потребуется ознакомиться с особенностями устройства и применения каждого вида оборудования. Выбор делают в зависимости от возможности помещения, технических параметров оборудования и желаний владельца.
Преимущества
- Основным достоинством газовых нагревателей является их экономичность. Газ, по сравнению с электрической энергией, является более доступным видом энергии.
- Для установки газового бойлера нет необходимости в проведении вспомогательных подготовительных работ: газовые городские линии вполне выдержат нагрузку от бытового нагревателя воды, работающего на газе.
- Такие бойлеры могут функционировать не от централизованной газовой системы, а от баллона с газом, расположенным в квартире или доме.
- Другим достоинством является то, что газовый водонагреватель способен обеспечить горячей водой все помещения, требующие подачи горячей воды, а не только санузел или кухню.
- Проточный газовый нагреватель способен мгновенно подать горячую воду. Альтернативным вариантом считается настенный накопительный бойлер, который можно применять, если непрерывно нужна нагретая вода в большом количестве, но время нагревания в этих бойлерах значительно больше.
- Современные водонагреватели уже совсем не похожи на стальные угловатые корпуса, которые устанавливали в старые времена. Эстетичный внешний вид современных устройств украшает интерьер помещения.
Недостатки
- Основным негативным моментом в газовых нагревателях считается повышенная взрыво- и пожароопасность газа. Поэтому, при возникновении неисправностей оборудования, нельзя затягивать с его ремонтом, к тому же, газ является отравляющим веществом.
- При недостаточном давлении в газовой централизованной системе установка такого нагревателя не представляется возможным. В этих случаях рекомендуется приобрести газовый водонагреватель накопительного типа.
- На длительность и качество эксплуатации бойлера может влиять повышенная влажность в помещении, где установлено газовое оборудование. Следует учесть, что некоторые фирмы изготовители бойлеров не рекомендуют устанавливать такое оборудование, где имеется высокая влажность.
Как устанавливать газовый водонагреватель
Монтаж оборудования производится по согласованному заблаговременно проекту, только работниками, имеющими лицензию и навыки в работе.
Основные правила установки
- Допускается монтаж только в помещении с высотой потолка не менее 2 метров и объемом не менее 7,5 м3.
- Обязательно наличие вентиляции.
- Давление воды должно быть не менее 1 атмосферы.
- Обязательно наличие дымохода.
- Стены должны быть обшиты несгораемым материалом. Газовая колонка устанавливается на расстоянии не менее 10 см от стены.
Похожие темы:
tehpribory.ru

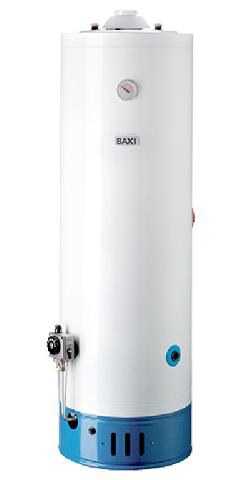

Емкостные водонагреватели газовые
Газовые накопительные (емкостные) водонагреватели имеют те же достоинства, что и у их электрических аналогов. В первую очередь, это повышенное удобство пользования, которое обусловлено большими запасами горячей воды.
В отличие от электрических, емкостные водонагреватели газовые стоят несколько дороже, а также присутствуют некоторые сложности в установке газового оборудования. Но, несмотря на высокую цену, применять газовые емкостные водонагреватели зачастую намного выгоднее, ведь их стоимость полностью окупается при эксплуатации, поскольку газ дешевле, чем электричество. Поэтому, если выбранный вами газовый водонагреватель емкостный, а не электрический, вы однозначно ничего не теряете.
Основные элементы газовых емкостных водонагревателей:
- бак, который защищен изнутри специальным слоем и снабжен магниевым анодом, чтобы предотвратить появление коррозии;
- внешний корпус из выкрашенной стали;
- термоизоляция, внедрённая с целью уменьшить потери тепла;
- вытяжной колпак, который препятствует обратному потоку газов;
- блок управления;
- атмосферная газовая горелка;
- система защиты, прекращающая в случае неисправностей поступление газа.
Емкостные газовые водонагреватели существуют в двух вариантах: с естественной и с принудительной тягой. Или, соответственно, с открытой и с закрытой камерами сгорания.
Водонагреватели второго типа не нуждаются в дополнительном притоке воздуха для поддержания горения, а также не нуждаются в большом дымоходе; вместо него применяется короткий коаксиальный дымоход, который можно вывести на улицу через стену. Правда, эти водонагреватели в полтора раза дороже водонагревателей с естественной тягой.
Емкостные водонагреватели газовые различаются между собой по многим параметрам, и прежде всего – по объему бака. Нагретой водонагревателем воды должно хватить на всю семью, и желательно, чтобы при пользовании горячая вода забиралась из бака не полностью, поскольку нагревание воды требует некоторого времени.
Если вы хотите выбрать газовый водонагреватель емкостный и не знаете, какой лучше объем, можно ориентироваться на статистику среднего разового расхода теплой воды на одного человека в ванной – 150-180 л, в душе – 50-90 л; в умывальнике – 6-17 л; а в кухонной мойке – 20-30 л.
Пользуясь приведенными данными и учитывая количество членов вашей семьи, вы сможете легко выбрать самый оптимальный объем требуемого емкостного водонагревателя.
93777.ru
Газовый емкостный водонагреватель – Большая Энциклопедия Нефти и Газа, статья, страница 1
Газовый емкостный водонагреватель
Cтраница 1
Газовый емкостный водонагреватель ( рис. 6.1, д) по конструкции аналогичен водогрейной колонке. Нагрев воды осуществляется горячими газами, образующимися при сгорании газа в горелке. Нагреватель оборудуют регулятором температуры и электромагнитным клапаном безопасности, который прекращает подачу газа в горелку, если пламя в ней погаснет. Это предупреждает утечку газа из горелки в помещение. Бак нагревателя изготовляют из стали толщиной 3 мм с антикоррозионным покрытием. [1]
Газовый емкостный водонагреватель ( см. рис. 14.6 6) имеет бак емкостью 80 – 120 л, в нижней части которого расположена горелка с запальником. [2]
Газовые емкостные водонагреватели типа АГВ, используемые для отопления, котлы ВНИИСТО-МЧ и отопительные печи должны иметь автоматику, прекращающую подачу газа при нарушении тяги в дымоходах. [3]
Газовые емкостные водонагреватели типа АГВ, используемые для отопления, котлы ВНИИСТО-Мч, отопительные и отопительно-варочные печи должны иметь автоматику, прекращающую подачу газа при нарушении тяги в дымоходах. [4]
По правилам Госгортехнадзора газовые емкостные водонагреватели типа АГВ, используемые для отопления, котлы ВНИИСТО-Мч и отопительные печи должны иметь автоматику, прекращающую подачу газа при нарушении тяги в дымоходах. [6]
Отопление здания предусматривается от газового емкостного водонагревателя АГВ-80, расположенного в изолированной пристройке. [8]
По новым правилам Госгортехнадзора ( 1961 г.) газовые емкостные водонагреватели типа АГВ, используемые для отопления, котлы ВНИПСТО-Мч и отопительные печи должны иметь автоматику, прекращающую подачу газа при нарушении тяги в дымоходах. [9]
В качестве автоматики безопасности в горелке использо-нан электромагнитный клапан с термопарой, аналогичный применяемому на газовом емкостном водонагревателе АГВ-80. Для включения горелки необходимо нажать кнопку электромагнитного клапана и поджечь через глазок вытекающий из запальника газ. [11]
В качестве автоматики безопасности в горелке использован электромагнитный клапан с термопарой, аналогичный применяемому на газовом емкостном водонагревателе АГВ-80. Для включения горелки необходимо нажать кнопку электромагнитного клапана и поджечь через глазок вытекающий из запальника газ. [13]
Помещения, в которых размещаются баллоны, должны быть отапливаемыми, вентилируемыми, иметь электрическое освещение во взрывозащи-щенном исполнении. Отопление должно проектироваться водяным или паровым от системы отопления здания или водяным с естественной циркуляцией от газового емкостного водонагревателя АГВ, устанавливаемого в отдельном изолированном помещении. Максимальная температура на поверхности нагревательных приборов должна быть не более 95 С, температура в помещении не должна превышать 30 С. Вентиляция должна проектироваться из расчета пятикратного воздухообмена в час. Вытяжка должна предусматриваться из нижней и верхней зоны помещения. [14]
Максимальная температура на поверхности нагревательных приборов не должна превышать 95 С, температура в помещении – 30 С. Вентиляция должна предусматриваться из нижней и верхней вон помещения. На рис. 10.4 показано размещение 20 баллонов вместимостью по 50 л в закрытом помещении с системой водяного отопления от газового емкостного водонагревателя типа АГВ. [15]
Страницы: 1
www.ngpedia.ru
Емкостные газовые водонагреватели
Категория: Газоснабжение
Емкостные газовые водонагреватели
Включение емкостных водонагревателей начинают также с проветривания помещения, проверки газовых кранов и наличия тяги. Затем убеждаются, что водонагреватель заполнен водой. Для этого открывают любой из водоразборных кранов горячей воды: если вода вытекает под напором, то водонагреватель заполнен. Далее открывают газовый кран на газопроводе и топочную дверцу аппарата. Подносят зажженную спичку (жгут) к запальнику и нажимают кнопку электромагнитного клапана до отказа. После загорания газа на запальнике кнопку электромагнитного клапана удерживают еще 40—60 с. После этого медленно открывают кран газовой горелки. Если газ на горелке не загорится, а пламя запальника погаснет, то повторно разжигать можно не ранее чем через 2 мин после тщательной вентиляции топки.
На водонагревателях, не оборудованных автоматикой безопасности потяге, сразу после пуска проверяют наличие тяги в дымоходе. Если тяга отсутствует, пользоваться аппаратом нельзя.
Для выключения водонагревателя закрывают газовые краны к нему и на газопроводе. Аппарат выключают при отсутствии тяги, появлении запаха газа в помещении, обнаружении неисправностей водонагревателя или системы отопления, наличии хлопков горелки во время зажигания или в процессе горения газа, а также по окончании пользования водонагревателем.
Емкостные водонагреватели работают без ремонта в течение 8—10 лет. В обязанности абонента входит содержание системы отопления в чистоте и исправном состоянии. Владельцы очищают от сажи жаровую трубу и завихритель не реже 1 раза в год перед началом отопительного сезона. Налет сажи приводит к снижению эффективности работы аппарата и ухудшению тяги. Для удаления сажи отсоединяют вытяжной патрубок, снимают газоотводящее устройство и вынимают завихритель. Чистят его при помощи ерша или щетки на длинной ручке. Чтобы не засорить сажей отверстия горелки, ее предварительно покрывают бумагой или тканью.
Надежная работа автоматики безопасности обеспечивается систематическим удалением (осторожным соскабливанием) нагара со спая термопары. Совмещение пламени запальника и спая термопары для лучшего его нагрева достигается поворотом головки запальника или осторожным перемещением спая.
Во избежание коррозии труб систему отопления на летнее время заполняют водой, а перед началом отопительного сезона ее тщательно промывают двух-трехкратным заполнением водой. При работе водонагревателя один раз в неделю проверяют заполнение системы отопления водой. Для этого приоткрывают вентиль на водопроводе перед аппаратом и следят за появлением воды из сигнальной Трубы. Как только вода покажется, вентиль плотно закрывают.
При отсутствии сигнальной трубы от бака-расширителя кран горячей воды должен быть открыт. Если емкостной водонагреватель работает на горячее водоснабжение, кран разбора горячей воды держат всегда полностью открытым. Вентиль на водопроводе, питающем водонагреватель, должен быть закрыт до тех пор, пока бак наполнится и вода покажется из крана разбора горячей воды.
Газоснабжение – Емкостные газовые водонагреватели
gardenweb.ru
Устройство газового водонагревателя и его типы
Виды водонагревателей
В жилых зданиях, в которых отсутствует централизованная система горячего водоснабжения, везде нужна подогретая вода, которая используется для бытовых целей. В связи с этим, сейчас все больше изобретаются и выпускаются различные типы моделей водонагревателей, которые по своему исполнению делятся на два вида: проточные и емкостные.
Преимуществами подвесного газового водонагревателя являются его просто в обслуживании и способность работать даже на жесткой бытовой воде.
Принцип работы и устройство каждого бойлера отличается друг от друга. Это напрямую зависит от того, к какому энергоносителю он подключен, а именно к электричеству или газу.
Особого внимания заслуживают газовые нагреватели.
Схема устройства газового водонагревателя.
Они считаются наиболее востребованными, так как с точки зрения экономии их использовать намного выгоднее, ведь газ по своей себестоимости дешевле электроэнергии.
Следует отметить, что по способу розжига, газовые водонагреватели выпускаются в автоматическом или ручном режиме. Во втором случае розжиг горелки газового бойлера производится при помощи открытого огня, например, спичкой или же другим способом. Это в какой-то степени затрудняет эксплуатацию данного устройства, так как при включении нескольких точек водоразбора жидкость быстро остывает, поэтому приходится заново регулировать горелку, из-за этого агрегаты с ручным управлением уже отходят в прошлое. Рассмотрим устройство автоматического газового проточного водонагревателя, а затем и емкостного.
Устройство и принцип работы автоматического проточного водонагревателя
Устройство современных проточных газовых водонагревателей: 1. Вытяжная труба 2. Теплообменник 3. Газовая горелка 4. Вентилятор (формирователь тяги) 5. Пульт управления 6. Датчик потока 7. Горячая вода к крану 8. Подвод газа 9. Подвод холодной воды 10. Холодная вода к крану.
К проточному автоматическому водонагревателю относится агрегат марки 18-А ВПГ, который предназначен для постоянного нагрева непрерывно поступающей воды. Данный тип можно использовать при одновременном подключении разных точек водоразбора. Это устройство может работать как от природного, так и от жидкого газа в баллонах. Газовый теплообменник 18-А ВПГ выполнен в виде прямоугольного параллелепипеда, поверхность которого покрашена белой эмалированной краской. Проточный водонагреватель состоит из таких частей, как:
- запальная горелка;
- главная горелка;
- электромагнитный клапан;
- теплообменник;
- газогорелочный блок;
- термоэлектрический градусник;
- измерительный прибор преобразователя тяги;
- пьезоэлектрический запальник.
Монтаж этих элементов выполнен в разъемном кожухе для свободного к ним доступа при осмотре или их ремонте, не снимая бойлера со стены. На лицевой части водонагревателя расположена ручка газового крана для регулировки газа, кнопка пьезоэлектрического запальника и электромагнитного крана для их включений. Сверху водонагревателя находится устройство для вывода отходящих газов в дымовую трубу, а в нижней части бойлера располагаются два штуцера, с помощью которых производится подключение агрегата к водопроводу и газопроводу.
Контроль над подачей газа на горелку осуществляется при помощи автоматики, которая служит для регулировки подачи энергоносителя. Если по каким-либо причинам вода не будет поступать в емкость водонагревателя, будет отсутствовать тяга в дымоходе или в запальнике погаснет пламя, то в этот момент автоматика при помощи отсекающего клапана прекратит подачу газа в топочную камеру бойлера, что поможет избежать аварийной ситуации.
Кроме того, принцип работы такого бойлера позволяет одновременное включение и выключение нескольких кранов горячей воды, например, и в кухне, и в ванной, так как температура воды за счет быстрого подогрева в водонагревателе при помощи автоматики поддерживается всегда заданной.
Вернуться к оглавлению
Устройство и принцип работы автоматического емкостного водонагревателя
Принципиальная схема накопительного газового водонагревателя: Принципиальная схема накопительного газового водонагревателя: 1 вытяжной колпак; 2 — анод; 3 — рассекатель дыма; 4 — газорегуляторный блок; 5 — датчик термостата; 6 — форсунка газовой горелки; 7 — кольцо для сбора конденсата; 8 — газовая горелка; 9 — дымоход; 10 — теплоизоляция; 11 — трубка холодной воды; 12 — трубка горячей воды.
Автоматизированный газовый водонагреватель марки АГВ-80 относится к емкостным бойлерам. Он также применяется в системе обеспечения горячей водой. К нему можно подключить несколько водоразборных кранов, которые установлены в разных точках жилого помещения. Устройство и принцип работы емкостного водонагревателя несколько отличается от проточного бойлера. В данный агрегат входят такие части, как:
- оцинкованная сварная емкость;
- топочная камера;
- горелка;
- регулятор температуры;
- магнитный клапан для газа;
- запальник;
- термоэлектрический градусник;
- предохранительный клапан;
- тягопрерыватель.
Корпус водонагревателя АВГ-80 выполнен в форме цилиндра, который сделан из листовой стали. Его поверхность покрашена эмалевой краской. Внутри корпуса располагается емкость для воды, и эта конструкция напоминает термос. Для теплоизоляции между баком (тоже изготовлен из листовой стали толщиной 3 мм) и корпусом выложен слой шлаковаты.
В верхней части бака вмонтировано два штуцера диаметром 20 мм. К одному из них подключается трубопровод холодной воды, а из другого производится отбор горячей воды. В нижней части емкости, через встроенный штуцер, предусмотрен спуск воды из водонагревателя.
Схема газового накопительного водонагревателя.
В топке бойлера установлена инжекционная горелка. По оси бака установлена труба для отвода горячих отработанных газов из топочной камеры. Чтобы увеличить теплопередачу, внутри трубы устанавливают удлинитель потока газа. Принцип работы этого устройства таков: когда водонагреватель включен в работу жаровая труба нагревается при помощи горячего газа и передает тепло в бак с водой. Таким образом происходит подогрев воды в бойлере.
Перед горелкой и запальным устройством на газопроводе установлен пробковый и газовый краны. Чтобы поддерживать заданную температуру воды, в средней части емкости располагается чувствительная деталь регулятора температуры. При нажатии на кнопку, которая располагается на электромагнитном клапане, через него и клапан терморегулятора газ поступает в горелку. Около запального устройства находится трубка термопары и термоэлектрический градусник с биметаллической пластиной. Это устройство нужно для того, чтобы регулировать проход газа для работы горелки.
При нагреве воды в емкости бойлера до необходимого температурного показателя, рычаг регулятора освобождает клапан, который закрывается и прекращается подача газа на горелку. Пламя в ней гаснет, но запальник в это время находится во включенном состоянии до следующего розжига горелки. Когда вода в бойлере охлаждается ниже запланированной температуры, то рычаг регулятора открывает клапан и газ, проходя через электромагнитный клапан и клапан регулятора, вновь зажигается запальным устройством.
Если по какой-либо причине запальное устройство погаснет, термоэлектрический градусник остынет, то это приведет к тому, что ток в цепи исчезнет и, вследствие этого, клапан закроется и затем прервет подачу газа на запальник и горелку. Встроенный в теплообменник регулятор воздуха контролирует его подачу в горелку. В целях безопасной работы теплообменника, он также оснащен и автоматическим контролем пламени на запальнике и тяги в дымоходе, при отсутствии которых сразу сработает автоматика на закрытие подачи газа на горелку.
