Volcano vr mini технические характеристики – Volcano

Содержание

Тех. характеристики

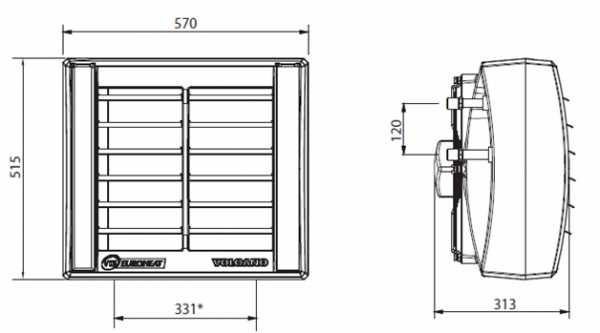

Габаритные размеры

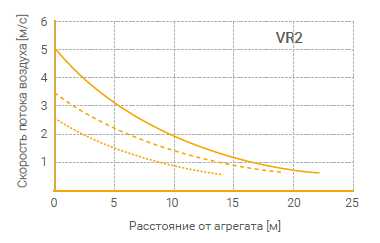

График зависимости скорости потока воздуха от расстояния

СКОРОСТЬ ВЕНТИЛЯТОРА   III II I
Производительность вентилятора м3/час 2100 1650 1100
Уровень шума для агрегата с электродвигателем АС* дБ (А) 52 42 29
Уровень шума для агрегата с электродвигателем ЕС* дБ (А) 50 40 27
Мощность электродвигателя АС Вт 115 68 48
Мощность электродвигателя ЕС** Вт 95 56 39
Дальность действия в горизонтальном направлении - максимальная длина горизонтального потока воздуха м 14 8 5
Дальность действия в вертикальном направлении - максимальная длина вертикального потока воздуха м 8 5 3

Примечание:
* - Условия измерения: объём помещения 1500мЗ, расстояние измерения 5м
** - Мощность двигателя ЕС выше мощности вентилятора 21

Параметры Ед. изм.
Количество рядов теплообменника шт. 2
Максимальный расход воздуха м3 2100
Диапазон тепловых мощностей кВт 3-20
Максимальная температура теплоносителя °С 130
Максимальное рабочее давление МПа 1,6
Максимальная длина горизонтального потока воздуха м 14
Максимальная длина вертикального потока воздуха м 8
Внутренний объем теплообменника дм3 1,12
Диаметр присоединительных патрубков " 3/4
Масса агрегата (без воды) кг 17,5
Напряжение /частота электропитания В/Гц 1 ~ 230/50
Мощность электродвигателя АС кВт 0,115
Номинальный ток электродвигателя АС А 0,53
Частота вращения электродвигателя АС об/мин 1450
Степень защиты электродвигателя АС (IP) - 54
Мощность электродвигателя ЕС кВт 0,095
Номинальный ток электродвигателя ЕС А 0,51
Частота вращения электродвигателя ЕС об/мин 1450
Степень защиты электродвигателя ЕС OP) - 44
Цветовое исполнение   Передняя часть: RAL 9016 Traffic White, задняя часть + консоль - RAL 7036 Platinum Grey, вентилятор - RAL 6038 Green

Диаметры водопроводных труб*

Количество агрегатов, подключаемых к магистральному водопроводу Макс, расход воды [м3/час] Диаметр трубы [дюйм]
1 0,9 3/4
2 1,8 1
3 2,8 1 1/4
4 3,7 1 1/4
5 4,6 1 1/4
6 5,5 1 1/2
7 6,4 1 1/2
8 7,4 1 1/2
9 8,3 1 3/4
10 9,2 1 3/4

* длина трубопровода не более 40м

Параметры - Tz / Tp [°C]

  90/70 80/60 70/50 50/30
Тр1 [°C] Qp [м3/час] Рд [кВт] Тр2 [°C] Qw [м3/час] Др [кПа] Рд [кВт] Тр2 [°C] Qw [м3/час] Др [кПа] Рд [кВт] Тр2 [°C] Qw [м3/час] Др [кПа] Рд [кВт] Тр2 [°C] Qw [м3/час] Др [кПа]
 0  2100 20,7
29,5
0,92 13,9 17,9 25,4 0,79 10,7 15,1 21,4 0,66 7,9 9,2 13,1 0,4 3,4
1650 18,1 32,6 0,8 10,7 15,6 28,2 0,69 8,3 13,1 23,7 0,58 6,1 8 14,6 0,35 2,6
1100 14,1 38,3 0,63 6,8 12,2 33,2 0,54 5,3 10,3 27,9 0,45 3,9 6,3 17,2 0,28 1,7
 5  1650 16,9 35,6 0,75 9,5 16,6 28,6 0,73 9,3 13,7 24,5 0,6 6,6 7,6 16,1 0,34 2,5
2100 19,4 32,6 0,86 12,3 14,5 31,1 0,64 7,2 12 26,6 0,53 5,2 6,8 17,4 0,3 2

volcano-pro.ru

Volcano

Характеристики

Сравните технические характеристики всех моделей Volcano.

Сравните технические характеристики всех моделей Volcano.



Количество рядов теплообменника

Максимальный расход воздуха

Диапазон тепловых мощностей

Макс. температура теплоносителя

Макс. рабочее давление

Макс. длина горизонтального потока воздуха

Макс. длина вертикального потока воздуха

Внутренний объем теплообменника

Диаметр присоединительных патрубков

Масса агрегата AC/EC (без воды)

Напряжение/частота электропитания

Мощность электродвигателя АС

Номинальный ток электродвигателя АС

Частота вращения электродвигателя AC

Степень защиты электродвигателя AC

Мощность электродвигателя EC

Номинальный ток электродвигателя EC

Частота вращения электродвигателя EC

Степень защиты электродвигателя EC

Цветовое исполнение





2

1

2

3

2100 м3

5300 м3

4850 м3

5700 м3

3-20 кВт

5-30 кВт

8-50 кВт

13-75 кВт

130°C

130°C

130°C

130°C

1,6 МПа

1,6 МПа

1,6 МПа

1,6 МПа

14 м

23 м

22 м

25 м

8 м

12 м

11 м

12 м

1,12 дм3

1,25 дм3

2,16 дм3

3,1 дм3

3/4"

3/4"

3/4"

3/4"

14 кг

21,5 кг

24,5 кг

1 ~ 230/50 В/Гц

1 ~ 230/50 В/Гц

1 ~ 230/50 В/Гц

1 ~ 230/50 В/Гц

0,115 кВт

0,28 кВт

0,28 кВт

0,41 кВт

0,53 А

1,3 А

1,3 А

1,7 А

1450 об./мин

1380 об./мин

1380 об./мин

1380 об./мин

IP54

IP54

IP54

IP54

0,095 кВт

0,25 кВт

0,25 кВт

0,37 кВт

0,51 А

1,3 А

1,3 А

1,7 А

1450 об./мин

1430 об./мин

1430 об./мин

1400 об./мин

IP44 / IP54

IP44

IP44

IP44

Передняя часть: RAL 9016 Traffic White, задняя часть + консоль — RAL 7036 Platinum Gray, вентилятор — RAL 6038 Green



При использовании теплоносителя другой температуры, данные касающиеся рабочих характеристик аппаратов VOLCANO, предоставляются по запросу.

Так как максимальное давление теплоносителя составляет 1,6 МПa, то система водяного контура должна иметь защиту от роста давления выше допустимого значения.

Существует опасность размораживания (разрыва) теплообменника при падении температуры в помещении ниже 0°C.

volcano.ru

Технические характеристики тепловентиляторов VOLCANO | VOLCANO

Тепловентиляторы

Тепловентиляторы

Volcano mini (V20)

ТЕПЛОВЕНТИЛЯТОР VOLCANO MINI V20 Всегда в наличии Великолепная цена Низкие эксплуатационные затраты Долговечный и эстетичный корпус, изготовленный по новейшей технологии Малые размеры и небольшая масса ТРИ ОПЦИИ Выберите са...

Volcano V25

ТЕПЛОВЕНТИЛЯТОР ВОДЯНОЙ VOLCANO V25 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: Максимальный расход воздуха куб. м/ч: 4 800 Диапазон мощности нагрева кВт: 5-25 Количество рядов теплообменника: 1 Максимальная температура теплоносителя oC: 120 Максим...

Volcano V45

ТЕПЛОВЕНТИЛЯТОР ВОДЯНОЙ VOLCANO V45 Воздушно-отопительный агрегат с водяным калорифером VOLCANO (ВОЛКАНО) V45 – это абсолютно инновационное, отопительное, вентиляционное оборудование европейского качества, которое соединяет в себе только передовые и проверенные времен...

Volcano VR D

ДЕСТРАТИФИКАТОР VOLCANO VR D Конструкция VOLCANO Корпус из полимерных материалов Крепежная консоль (угол разворота 120 градусов) Водяной нагреватель Экономный осевой вентилятор Направляющие потока воздуха Сменные накладки = л...

Volcano VR1

ТЕПЛОВЕНТИЛЯТОР VOLCANO VR1 Мощность: 10-30 кВт Теплообменник: однорядный ПРИМЕНЕНИЕ производственные цеха склады и оптовые магазины спортивные объекты теплицы супермаркеты гаражные комплексы птицефермы и животноводчес...

Volcano VR2

ТЕПЛОВЕНТИЛЯТОР ВОДЯНОЙ VOLCANO VR2 Мощность: 30-60 кВт Теплообменник: двухрядный ПРИМЕНЕНИЕ производственные цеха склады и оптовые магазины спортивные объекты теплицы супермаркеты гаражные комплексы птицефермы и жив...

Автоматика

АВТОМАТИКА ДЛЯ VOLCANO ГИБКАЯ ПОДВОДКА Гибкая подводка 3/4 (гайка штуцер) 1 метр         КЛАПАН коэффициент потока kvs: 3,5 м3 /ч; диаметр патрубков: 3/4"; рабочий режим: двухпозиционный вкл/в...

Тепловые завесы

Тепловые завесы

Defender 100 EH

ТЕПЛОВАЯ ЗАВЕСА Defender 100 EH ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Параметры DEFENDER WHN единица 1м 1,5м 2м Максимальная ширина дверей для одной завесы м 1 1,5 2 Максимальная высота дверей м 3,5 Тепловая мощн...

Defender 100 WH

ТЕПЛОВАЯ ЗАВЕСА Defender 100 WH ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Параметры DEFENDER WHN единица 1м 1,5м 2м Максимальная ширина дверей для одной завесы м 1 1,5 2 Максимальная высота дверей м 3,5 Тепловая мощно...

Defender 150 EH

ТЕПЛОВАЯ ЗАВЕСА Defender 150 EH ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Defender 150 EH Параметры DEFENDER WHN единица 1м 1,5м 2м Максимальная ширина дверей для одной завесы м 1 1,5 2 Максимальная высота дверей м 3,5 ...

Defender 150 WH

Тепловая завеса Defender 150 WH ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ  Параметры DEFENDER WHN единица 1м 1,5м 2м Максимальная ширина дверей для одной завесы м 1 1,5 2 Максимальная высота дверей м 3,5 Теп...

Defender 200 EH

ТЕПЛОВАЯ ЗАВЕСА Defender 200 WH ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Defender 200 EH Параметры DEFENDER WHN единица 1м 1,5м 2м Максимальная ширина дверей для одной завесы м 1 1,5 2 Максимальная высота дверей м 3,5 ...

Defender 200 WH

Тепловая завеса Defender 200 WH ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ  Параметры DEFENDER WHN единица 1м 1,5м 2м Максимальная ширина дверей для одной завесы м 1 1,5 2 Максимальная высота дверей м 3,5 Теп...

Автоматика

АВТОМАТИКА ДЛЯ ТЕПЛОВЫХ ЗАВЕС Defender ГИБКАЯ ПОДВОДКА Гибкая подводка 3/4 (гайка штуцер) 1 метр         КЛАПАН коэффициент потока kvs: 3,5 м3 /ч; диаметр патрубков: 3/4"; рабочий режим: двухпозиционный ...

pro-volcano.ru

Технические характеристики Volcano VR Volcano mini

Volcano тепловентилятор
Автоматика для Volcano VR
Монтаж тепловентиляторов
Гарантия и сервис Volcano VR
Документация Volcano

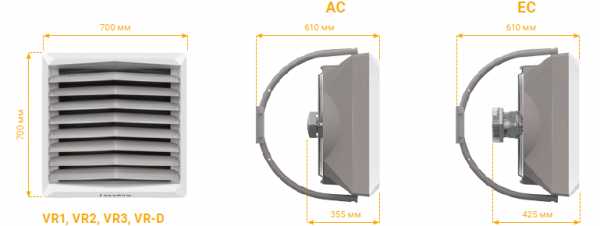

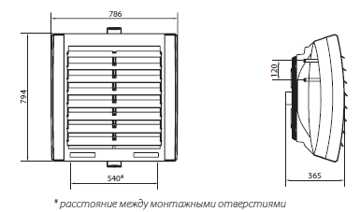

ГАБАРИТЫ VOLCANO VR

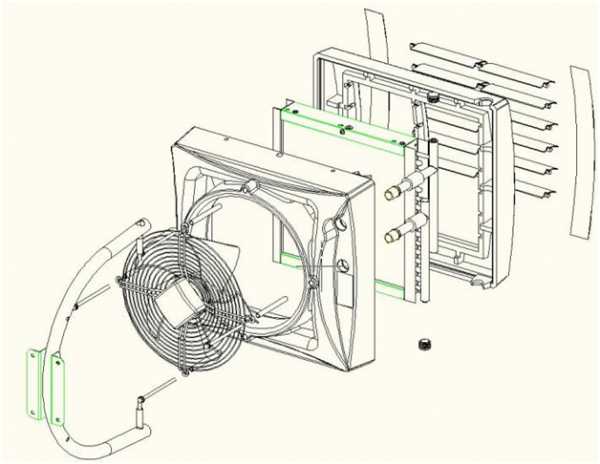

КОНСТРУКЦИЯ ТЕПЛОВЕНТИЛЯТОРА VOLCANO VR

  1. Теплообменник медно-аллюминиевый
  2. Осевой вентилятор
  3. Корпус
  4. Жалюзи направляющие воздушный поток
  5. Монтажная консоль
  6. Боковые декоративные накладки





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Параметры Единица измерения VOLCANO VR1 VOLCANO VR2
Количество рядов теплообменника - 1 2
Максимальный расход воздуха м³/ч 5500 5200
Диапазон мощности нагрева кВт 10-30 30-60
Прирост температуры воздуха * °С 20 40
Максимальная температура теплоносителя °С 130
Максимальное рабочее давление МПа 1,6
Максимальная дальность струи воздуха м 25
Объем воды в нагревателе дм³ 1,7 3,1
Диаметр присоединительных патрубков 3/4
Масса оборудования кг 29 32
Напряжение питания В/Гц 1х230/50
Мощность двигателя кВт 0,61
Номинальный ток А 2,8
Частота вращения двигателя об/мин 1310
Класс защиты двигателя IP 54

* для параметров воды 90/70°С, температуры воздуха на входе в оборудование 0°С (4 скорость вентилятора)



ТЕПЛОТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Volcano VR1

 Характеристики теплоносителя [°C]

 Вода 70/50

Вода 80/60

 Вода 90/70

 Температура воздуха на входе [°C]

0

5

10

15

20

0

5

10

15

20

0

5

10

15

20

Расход воздуха - 5500 м³/ч (5 скорость)

Макс. падение давления воздуха - 62 Па

Уровень шума - 57 дБ(A)*

 Температура нагретого воздуха [°C]

11,9

15,9

19,8

23,7

27,6

14,5

18,4

22,4

26,3

30,2

17

21

24,9

28,9

32,8

 Мощность нагревателя [кВт]

23,6

21,2

18,8

16,4

14,1

28,7

26,2

23,7

21,3

18,8

33,6

31,1

28,6

26,1

23,6

 Расход воды [м³/ч]

1

0,9

0,8

0,7

0,6

1,3

1,2

1

0,9

0,8

1,5

1,4

1,3

1,2

1

 Гидравлическое сопротивление [кПа]

 5

 4

 3

 2

 2

 6

 5

 4

 4

 3

 8

 7

 6

 5

 4

Расход воздуха - 4000 м³/ч (4 скорость)

Макс. падение давления воздуха - 35 Па

Уровень шума - 51 дБ(A)*

 Температура нагретого воздуха [°C]

14,4

18,1

21,5

25,5

29,2

17,4

21,1

24,9

28,6

32,3

20,4

24,2

27,9

31,7

35,4

 Мощность нагревателя [кВт]

20,7

18,6

16,5

14,4

12,3

25,8

22,9

20,7

18,6

16,5

29,4

27,2

24,9

22,8

20,7

 Расход воды [м³/ч]

0,9

0,8

0,7

0,6

0,5

1,1

1

0,9

0,8

0,7

1,3

1,2

1,1

1

0,9

 Гидравлическое сопротивление [кПа]

4

3

3

2

1

5

4

4

3

2

6

5

5

4

3

Расход воздуха - 3000 м³/ч (3 скорость)

Макс. падение давления воздуха - 21 Па

Уровень шума - 42 дБ(A)*

 Температура нагретого воздуха [°C]

16,8

20,4

23,9

27,3

30,8

20,3

23,9

27,4

30,9

34,4

23,8

27,4

30,9

34,5

37,9

 Мощность нагревателя [кВт]

18,2

16,3

14,5

12,7

10,9

22

20,1

18,2

16,3

14,5

25,8

23,8

21,9

20

18,1

 Расход воды [м³/ч]

0,8

0,7

0,6

0,6

0,5

0,9

0,9

0,8

0,7

0,6

1,1

1

1

0,9

0,8

 Гидравлическое сопротивление [кПа]

3

2

2

1

1

3

3

3

2

2

5

5

4

3

3

Расход воздуха - 2000 м³/ч (2 скорость)

Макс. падение давления воздуха - 10 Па

Уровень шума - 34 дБ(A)*

Температура нагретого воздуха [°C]

20,7

23,9

27,1

30,2

33,3

25

28,2

31,4

34,6

37,7

29,2

32,5

35,7

38,9

42

Мощность нагревателя [кВт]

15

13,4

11,9

10,4

8,9

18

16,5

14,9

13,4

11,9

21,1

19,5

17,9

16,3

14,8

Расход воды [м³/ч]

0,7

0,6

0,5

0,5

0,4

0,8

0,7

0,7

0,6

0,5

0,9

0,9

0,8

0,7

0,7

Гидравлическое сопротивление [кПа]

2

2

1

1

1

3

2

2

2

1

3

3

2

2

2

Расход воздуха - 800 м³/ч (1 скорость)

Макс. падение давления воздуха - 3 Па

Уровень шума - 28 дБ(A)*

 Температура нагретого воздуха [°C]

30,4

33

35,5

37,1

40,3

34,1

36,7

39,2

41,7

44,2

41,7

44,3

46,9

49,4

51,9

 Мощность нагревателя [кВт]

8,3

7,2

6,2

5,2

4,2

10,3

9,2

8,2

7,1

6,1

12,3

11,2

10,1

9,1

8,1

 Расход воды [м³/ч]

0,5

0,4

0,4

0,3

0,3

0,5

0,5

0,4

0,4

0,4

0,6

0,6

0,5

0,5

0,4

 Гидравлическое сопротивление [кПа]

1

1

1

1

1

1

1

1

1

1

2

2

1

1

1

 Volcano VR2

 Характеристики теплоносителя [°C]

 Вода 70/50

Вода 80/60

 Вода 90/70

 Температура воздуха на входе [°C]

0

5

10

15

20

0

5

10

15

20

0

5

10

15

20

Расход воздуха - 5200 м³/ч (5 скорость)

Макс. падение давления воздуха - 107 Па

Уровень шума - 57 дБ(A)*

 Температура нагретого воздуха [°C]

23

26,1

29,1

32

34,9

27,6

30,7

33,8

36,7

39,7

32,2

35,3

38,4

41,4

44,4

 Мощность нагревателя [кВт]

43,2

38,8

34,5

30,2

26,1

51,8

47,3

43

38,6

34,4

60,5

55,9

51,4

47

42,7

 Расход воды [м³/ч]

1,9

1,7

1,5

1,3

1,1

2,3

2,1

1,9

1,7

1,5

2,7

2,5

2,3

2,1

1,9

 Гидравлическое сопротивление [кПа]

7

6

5

4

3

9

8

6

5

4

11

10

9

7

6

Расход воздуха - 3700 м³/ч (4 скорость)

Макс. падение давления воздуха - 58 Па

Уровень шума - 51 дБ(A)*

 Температура нагретого воздуха [°C]

29,1

31,7

34,2

36,6

39

34,7

37,4

39,9

42,4

44,9

40,3

43

45,6

48,1

50,6

 Мощность нагревателя [кВт]

38,8

34,9

31,1

27,4

23,6

46,3

42,4

38,5

34,6

30,9

53,8

49,8

45,8

41,9

38,1

 Расход воды [м³/ч]

1,7

1,5

1,4

1,2

1

2

1,9

1,7

1,5

1,4

2,4

2,2

2

1,9

1,7

 Гидравлическое сопротивление [кПа]

6

5

4

3

3

8

7

6

5

4

10

9

7

6

5

Расход воздуха - 2800 м³/ч (3 скорость)

Макс. падение давления воздуха - 35 Па

Уровень шума - 42 дБ(A)*

 Температура нагретого воздуха[°C]

31

33,4

35,7

38

40,2

37

39,5

41,8

44,1

46,4

43,1

45,5

47,9

50,3

52,6

 Мощность нагревателя [кВт]

31,3

28,1

25

22

19

37,4

34,2

31

27,9

24,9

43,5

40,2

36,9

33,8

30,7

 Расход воды [м³/ч]

1,4

1,2

1,1

1

0,8

1,6

1,5

1,4

1,2

1,1

1,9

1,8

1,6

1,5

1,4

 Гидравлическое сопротивление [кПа]

4

3

3

2

2

5

4

4

3

3

6

5

5

4

4

Расход воздуха - 1800 м³/ч (2 скорость)

Макс. падение давления воздуха - 16 Па

Уровень шума - 34 дБ(A)*

 Температура нагретого воздуха [°C]

37,1

38,9

40,8

42,5

44,3

44,2

46,1

48

49,8

51,6

51,2

53,2

55,1

57

58

 Мощность нагревателя [кВт]

24,1

21,6

19,3

17

14,7

28,7

26,2

23,8

21,4

19,1

33,8

30,7

38,2

25,8

23,4

 Расход воды [м³/ч]

1,1

1

0,8

0,7

0,6

1,3

1,2

1

0,9

0,8

1,5

1,5

1,2

1,1

1

 Гидравлическое сопротивление [кПа]

3

3

2

2

2

4

3

3

3

2

4

4

3

3

3

Расход воздуха - 700 м³/ч (1 скорость)

Макс. падение давления воздуха - 6 Па

Уровень шума - 28 дБ(A)*

 Температура нагретого воздуха [°C]

47,2

48,4

49,6

50,8

51,8

55,5

56,8

58

59,2

60,4

63,8

65,1

66,4

67,7

68,9

 Мощность нагревателя [кВт]

14,3

12,7

11,1

9,6

8,1

17,3

15,7

14

12,5

10,9

20,3

18,6

16,9

15,3

13,8

 Расход воды [м³/ч]

0,7

0,6

0,6

0,6

0,4

0,8

0,8

0,7

0,6

0,6

1

0,9

0,8

0,8

0,7

 Гидравлическое сопротивление [кПа]

2

2

2

2

2

2

2

2

2

2

3

3

2

2

2

* - Замер производился  на расстоянии 5  м.

tp1 - температура воздуха [°C]

Pp - падение давления воздуха

tp2 - темп. нагретого воздуха [°C]

Qn - мощность нагревателя [кВт]

Gw - росход воды [m³/ч]

Pw - падение давления воды [кПа]

При использовании теплоносителя другой температуры данные, касающиеся рабочих характеристик аппаратов Volcano, предоставляются по запросу.

ВНИМАНИЕ! Максимальное давление теплоносителя составляет 1,6 МПa, поэтому система его подачи должна иметь защиту от роста давления выше допустимого значения.

ВНИМАНИЕ! При понижении температуры воздуха в помещении ниже 0°C существует опасность размораживания (разрыва) теплообменника и выхода аппарата из строя.

piterventrus.ru

Volcano разных типоразмеров Mini/VR1/VR2/VR3/VRD

Пять аппаратов Volcano разных типоразмеров, габаритов, и тепловых мощностей.


VOLCANO V20 (mini) - новинка 2015г.

От 3 до 20 кВт тепловой мощности. Электропотребление 124 Вт. Напряжение питания 1 ~ 230/50, Сила тока 0,54А.
Прокачка воздуха: 2000 м³/ч. Максимальная температура теплоносителя 120 °C
Максимальное рабочее давление теплоносителя: 16 атм, Объем воды в теплообменнике 1,05л, Диаметр штуцеров подключения 3/4",
Вес аппарата 9,8 кг, Защита IP 44. Корпус EPP (вспененный полипропилен). Теплообменник медно-алюминиевый, однорядный.

Габариты VOLCANO V20 (mini) и тепловая мощность в зависимости от температруты теплоносителя.

Рекомендации по размещению аппаратов VOLCANO V20 (mini) в помещении.


VOLCANO V25 - новинка 2015г.

От 5 до 25 кВт тепловой мощности. Электропотребление 325 Вт. Напряжение питания 1 ~ 230/50, Сила тока 1,43А.
Прокачка воздуха: 4800 м³/ч. Максимальная температура теплоносителя 120 °C
Максимальное рабочее давление теплоносителя: 16 атм, Объем воды в теплообменнике 1,25л, Диаметр штуцеров подключения 3/4",
Вес аппарата 17,5 кг, Защита IP 54. Корпус EPP (вспененный полипропилен). Теплообменник медно-алюминиевый, однорядный.


Габариты VOLCANO V25 и тепловая мощность в зависимости от температруты теплоносителя.

Рекомендации по размещению аппаратов VOLCANO V25 в помещении.


Характеристики всех тепловентиляторов Volcano

Сравните, технические характеристики всех моделей Volcano.





xn--24-6kch4bfqee.xn--p1ai

Тепловентилятор Volcano mini | VOLCANO

Тепловентиляторы

Тепловентиляторы

Volcano mini (V20)

ТЕПЛОВЕНТИЛЯТОР VOLCANO MINI V20 Всегда в наличии Великолепная цена Низкие эксплуатационные затраты Долговечный и эстетичный корпус, изготовленный по новейшей технологии Малые размеры и небольшая масса ТРИ ОПЦИИ Выберите са...

Volcano V25

ТЕПЛОВЕНТИЛЯТОР ВОДЯНОЙ VOLCANO V25 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: Максимальный расход воздуха куб. м/ч: 4 800 Диапазон мощности нагрева кВт: 5-25 Количество рядов теплообменника: 1 Максимальная температура теплоносителя oC: 120 Максим...

Volcano V45

ТЕПЛОВЕНТИЛЯТОР ВОДЯНОЙ VOLCANO V45 Воздушно-отопительный агрегат с водяным калорифером VOLCANO (ВОЛКАНО) V45 – это абсолютно инновационное, отопительное, вентиляционное оборудование европейского качества, которое соединяет в себе только передовые и проверенные времен...

Volcano VR D

ДЕСТРАТИФИКАТОР VOLCANO VR D Конструкция VOLCANO Корпус из полимерных материалов Крепежная консоль (угол разворота 120 градусов) Водяной нагреватель Экономный осевой вентилятор Направляющие потока воздуха Сменные накладки = л...

Volcano VR1

ТЕПЛОВЕНТИЛЯТОР VOLCANO VR1 Мощность: 10-30 кВт Теплообменник: однорядный ПРИМЕНЕНИЕ производственные цеха склады и оптовые магазины спортивные объекты теплицы супермаркеты гаражные комплексы птицефермы и животноводчес...

Volcano VR2

ТЕПЛОВЕНТИЛЯТОР ВОДЯНОЙ VOLCANO VR2 Мощность: 30-60 кВт Теплообменник: двухрядный ПРИМЕНЕНИЕ производственные цеха склады и оптовые магазины спортивные объекты теплицы супермаркеты гаражные комплексы птицефермы и жив...

Автоматика

АВТОМАТИКА ДЛЯ VOLCANO ГИБКАЯ ПОДВОДКА Гибкая подводка 3/4 (гайка штуцер) 1 метр         КЛАПАН коэффициент потока kvs: 3,5 м3 /ч; диаметр патрубков: 3/4"; рабочий режим: двухпозиционный вкл/в...

Тепловые завесы

Тепловые завесы

Defender 100 EH

ТЕПЛОВАЯ ЗАВЕСА Defender 100 EH ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Параметры DEFENDER WHN единица 1м 1,5м 2м Максимальная ширина дверей для одной завесы м 1 1,5 2 Максимальная высота дверей м 3,5 Тепловая мощн...

Defender 100 WH

ТЕПЛОВАЯ ЗАВЕСА Defender 100 WH ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Параметры DEFENDER WHN единица 1м 1,5м 2м Максимальная ширина дверей для одной завесы м 1 1,5 2 Максимальная высота дверей м 3,5 Тепловая мощно...

Defender 150 EH

ТЕПЛОВАЯ ЗАВЕСА Defender 150 EH ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Defender 150 EH Параметры DEFENDER WHN единица 1м 1,5м 2м Максимальная ширина дверей для одной завесы м 1 1,5 2 Максимальная высота дверей м 3,5 ...

Defender 150 WH

Тепловая завеса Defender 150 WH ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ  Параметры DEFENDER WHN единица 1м 1,5м 2м Максимальная ширина дверей для одной завесы м 1 1,5 2 Максимальная высота дверей м 3,5 Теп...

Defender 200 EH

ТЕПЛОВАЯ ЗАВЕСА Defender 200 WH ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Defender 200 EH Параметры DEFENDER WHN единица 1м 1,5м 2м Максимальная ширина дверей для одной завесы м 1 1,5 2 Максимальная высота дверей м 3,5 ...

Defender 200 WH

Тепловая завеса Defender 200 WH ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ  Параметры DEFENDER WHN единица 1м 1,5м 2м Максимальная ширина дверей для одной завесы м 1 1,5 2 Максимальная высота дверей м 3,5 Теп...

Автоматика

АВТОМАТИКА ДЛЯ ТЕПЛОВЫХ ЗАВЕС Defender ГИБКАЯ ПОДВОДКА Гибкая подводка 3/4 (гайка штуцер) 1 метр         КЛАПАН коэффициент потока kvs: 3,5 м3 /ч; диаметр патрубков: 3/4"; рабочий режим: двухпозиционный ...

pro-volcano.ru

Volcano mini характеристики

Новый компактный тепловентилятор Volcano mini


Модель Volcano mini производилась до 2107 года. Сейчас на складе в ограниченном количестве.
Вместо Volcano mini вышла новая модель 2017 года - NEW Volcano VR Mini (3-20kW) в белом корпусе.

Аппарат зарекомендовал себя как эффективное оборудование для обогрева небольших помещений:

  • Гараж
  • Автомойка
  • Автосервис
  • Небольшой склад
  • Котедж





































  • Алюминиево-медный теплообменник
  • Высокопродуктивный осевой вентилятор с роторным статором
  • Присоединение теплообменника в задней части прибора
  • Современный  дизайн
  • Широкая сфера функциональных возможностей и применения
  • Монтаж в произвольном положении
  • Консоль для монтажа в комплекте
  • Возможность монтажа с другим креплением
  • Пластик в качестве материала корпуса - абсолютное исключение коррозии
  • Высокая температурная стойкость корпуса



Теплообменник

Увеличенное пространство между ламелями (расстояние – 3,2 мм) – теплообменник практически не засоряется

Теплообменник стойкий к воздействию высокого давления теплоносителя - 16 бар (пробное давление 28 бар)

Возможность взаимодействия с незамерзающим теплоносителем - концентрация гликоля до 50%

максимальная температура теплоносителя 120°C



Корпус Volcano mini



Корпус выполнен из очень легкого и прочного материала -  вспененного полипропилена EPP

Состав корпуса:

Использованный в процессе материал имеет форму закрытых гранул, наполненных воздухом. Во время формирования свободные гранулы приобретают вид закрытых сотовых структур, создавая необычайно стойкую полипропиленовую пенку.

Характеристики материала EPP и его преимущества:

  • Температурная стойкость до 120°C
  • Плотность 90 г/л (90 кг/м³)
  • Высокая абсорбция энергии - отлично поглощающий энергию материал, который даже под воздействием больших сил не повреждается.  После прекращения давления возвращение к первичной форме после статических и динамических нагрузок
  • Рециклинг:  экологически чистый материал , не загрязняет окружающую среду ,   100% восстанавливаемый

Дополнительные преимущества VOLCANO Mini благодаря применению EPP:

  • Корпус легче в 10 раз - технология инжекции примененного материала
  • Повышенная стойкость на неконтролируемые удары и возможные падения – благодаря свойствам материала (эластичность)
  • Значительное уменьшение габаритов благодаря компактному корпусу
  • Тихая работа - более эффективная амортизация, отличная изоляционная способность теплообменника



Технические характеристики



Характеристика Значение
Количество рядов теплообменника - 2
Максимальный расход воздуха м3 2000
Диапазон тепловой мощности кВт 3-20
Максимальная температура теплоносителя оС 120
Максимальное рабочее давление МПа 1,6
Максимальная длина горизонтальной струи воздуха м 14
Максимальная длина вертикальной струи воздуха м 8
Внутренний объем теплообменника дм2 1,05
Диаметр присоединительных патрубков ‘‘ 3/4
Масса оборудования (без воды) кг 9,8
Напряжение питания В/Гц ~ 230/50
Мощность электродвигателя кВт 0,124
Номинальный ток А 0,54
Обороты двигателя об/мин 1350
Класс защиты электродвигателя IP - 44



Теплотехнические характеристики

Температура на входе в аппарат Расход воздуха, м3 Параметры
50/30 70/50 80/6 90/70
кВт 0С м3 кПа кВт 0С м3 кПа кВт 0С м3 кПа кВт 0С м3 кПа
0 2000 8,8 13 0,38 3,3 14,3 21 0,63 7,7 17,0 25 0,75 10,4 19,7 29 0,87 13,6
1200 6,5 16 0,28 1,9 10,6 26 0,47 4,4 12,6 31 0,56 6,0 14,6 36 0,65 7,7
700 4,6 20 0,20 1,0 7,5 32 0,33 2,4 8,9 38 0,39 3,2 10,3 44 0,46 4,0
5 2000 7,5 16 0,32 2,4 13,1 25 0,57 6,5 15,8 29 0,70 9,1 18,5 33 0,82 12,0
1200 5,5 19 0,24 1,4 9,7 29 0,43 3,7 11,7 34 0,52 5,2 13,7 39 0,61 6,8
700 3,9 22 0,17 0,8 6,9 34 0,30 2,0 8,3 40 0,37 2,8 9,7 46 0,43 3,6
10 2000 6,1 19 0,27 1,7 11,8 28 0,52 5,4 14,5 32 0,64 7,8 17,2 36 0,76 10,5
1200 4,5 21 0,20 1,0 8,8 32 0,38 3,1 10,8 37 0,48 4,5 12,8 42 0,57 6,0
700 3,2 24 0,14 0,5 6,2 37 0,27 1,7 7,6 43 0,34 2,4 9,0 48 0,40 9,9
15 2000 4,7 22 0,20 1,1 10,5 31 0,46 4,3 13,2 35 0,58 6,6 16,0 39 0,71 9,2
1200 3,5 24 0,15 0,6 7,8 34 0,34 2,5 9,8 39 0,43 3,8 11,8 44 0,52 5,2
700 2,3 25 0,10 0,2 5,5 39 0,24 1,4 7,0 45 0,31 2,0 8,4 51 0,37 2,8
20 2000 3,1 25 0,14 0,5 9,2 34 0,40 3,4 12,0 38 0,53 5,4 14,7 42 0,65 7,8
1200 2,0 25 0,09 0,2 6,8 37 0,30 2,0 8,9 42 0,39 3,1 10,9 47 0,48 4,5
700 1,1 25 0,05 0,1 4,9 41 0,21 1,1 6,3 47 0,28 1,7 7,7 53 0,34 2,4





Конструкция Volcano mini



Габаритные размеры



















Скорость вентилятора - 1 2 3
Напряжение на выходе из регулятора V 230 130 85
Воздухопроизводительность вентилятора м3 2000 1200 700
Мощность двигателя В 124 78 38
Горизонтальная струя воздуха м 14 8 5
Вертикальная струя воздуха м 8 5 3
Уровень шума* dB (A) 52,3 41,6 28,8









Упаковка и транспортировка Volcano mini

Улучшенная защита прибора в упаковке – тепловентилятор закрывается пенопластом со всех сторон

Предохраняющие вкладки из пенопласта имеют специальное профилированное пространство, которое дает возможность упаковать в одну коробку элементы автоматики

Монтажная консоль упакована вместе с прибором в одной коробке

Количество Volcano mini  на поддоне - 12 шт (3 уровня по 4 шт на поддоне)

Вес комплекта  на поддоне  140 кг



Гарантия



 За все время наших продаж тепловентиялторов Volcano mini не было ни одного гарантийного случая!

piterventrus.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
