В настоящее время отвод дождевых и талых вод с крыш зданий осуществляется неорганизованным сбросом по свесам карниза и организованным отводом воды по наружным и внутренним водостокам. Внутренние системы водостока состоят из водосточных (приемных) воронок, стояков, отводных (подвесных и подпольных) трубопроводов и выпусков. По принципу действия внутренние системы делятся на самотечные и сифонные системы.

В самотечных системах вода собирается водосточными воронками и отводится с крыш за счет уклона в отводящих трубопроводах. Расчет трубопроводов выполняется исходя из частичного их заполнения.

В сифонных системах внутреннего водостока Pluvia швейцарской компании Geberit трубопроводная система полностью заполняется водой. Возникает непрерывный водяной столб от воронки на крыше до перехода на традиционную самотечную канализационную систему. Дождевая вода накапливается на поверхности кровли до определенного уровня. За счет давления подпирающей воды водяной столб продавливается через сборный трубопровод. Когда водяной столб начинает падать в вертикальном стояке, во всей водоотводящей системе образуется пониженное давление, за счет которого дождевая вода с кровли всасывается в трубопроводную систему.

Воздух не должен поступать в систему сифонного ливнестока для поддержания полного заполнения трубопровода и сифонного эффекта. Это достигается за счет герметичности и точного подбора размеров трубопроводной системы. Специальная конструкция водосборных воронок Pluvia и полная герметичность стыков предотвращают проникновение воздуха внутрь системы. Воронки снабжены стабилизатором потока, который пропускает дождевую воду только сбоку и без включений воздуха. Для водоотводящих трубопроводов используется система сварных трубопроводов

Geberit HDPE.

Трубы и фитинги Geberit HDPE соединяются методом сварки встык (в труднодоступных местах — электросварными муфтами) и монтируются с использованием специального крепежа и большого количества анкерных опор без установки температурных компенсаторов. Таким образом, система водостока становится полностью герметичной.

При неинтенсивном дожде система Geberit Pluvia действует аналогично традиционной самотечной системе водостока — трубопроводная система лишь частично заполнена дождевой водой (частичное заполнение). При сильном дожде традиционная самотечная система внутреннего водостока продолжает оставаться частично заполненной, тогда как сифонная система

Geberit Pluvia полностью заполняется водой из-за меньшего диаметра труб (полное заполнение). За счет этого создается всасывающий эффект и производительность системы резко возрастает.

Из-за высок

enginerishka.ru

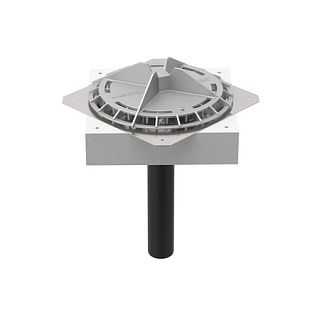

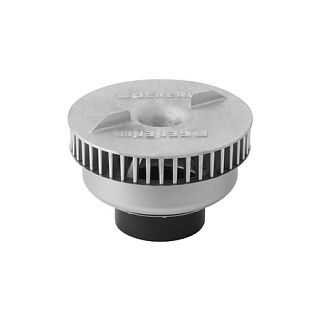

Воронка системы Geberit Pluvia 19 л/с, с фланцем для установки в лоток

Купить воронку Gaberit pluvia 19 литров в секунду с доставкой по РФ, Санкт-Петербургу и Ленинградской области

Воронка Geberit Pluvia 19 л/с, с фланцем для установки в лоток. Артикул: 359.034.00.1

Пример применения воронки Gaberit Pluvia 359.034.00.1:

• Для сифонной системы водоотвода;
• Для сбора и отвода дождевой воды с кровли;
• Для монтажа в желоба шириной не менее 21 см;
• Для подсоединения к бетонным желобам и желобам из нержавеющей стали.

Технические данные:

• Максимальная высота подпора 55 мм;
• Минимальная пропускная способность слива 1 л / с;
• Максимальная пропускная способность слива 19 л / с.

Комплектация:

• Монтажный блок из хромоникелевой стали;

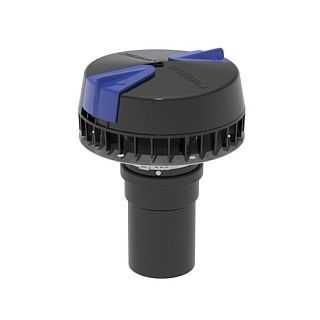

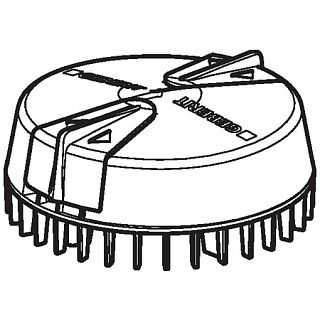

• Решетка воронки с функциональным диском и поворотной стопорной заслонкой синего цвета;
• 6 гвоздевых дюбелей из хромоникелевой стали.

Характеристики:

• Соединительный патрубок из PE-HD;
• Выпускной патрубок с возможностью непосредственного перехода на меньший / больший диаметр;
• Выпускной патрубок с возможностью укорачивания;
• Диаметр 75 мм.

Система Gaberit Pluvia основана на гравитационно-вакуумном принципе. При движении столба жидкости под действием силы тяжести возникает разряжение, максимальное значение которого достигается в верхней точке стояка. Разряжение передается по горизонтальному коллектору до точки входа воды – приемной воронки. Этот сифонный эффект возникает благодаря специальной конструкции воронок и точному расчету диаметров труб, для максимального заполнения водой.

Воронки Gaberit Pluvia широко используется в промышленном и гражданском стоительстве для кровель площадью более 1000 м2. Принцип работы и высокая пропускная способность позволяют использовать эту систему в самых разных областях применения: плоские кровли, куполообразные и арочные крыши различной кривизны, инверсионные и озелененные кровли. Особенно эффективно применение системы Pluvia в таких проектах, как заводы, склады, торговые центры, аэропорты, гостиницы, спортивные центр и т.д.

iskm.ru

Монтаж водосточной системы Geberit Pluvia

Водосточная система Geberit Pluvia основывается на гравитационно-вакуумном принципе. Воронки Геберит обладают особой конструкцией, благодаря чему трубы быстро наполняются водой и в трубопроводе не образуются воздушные карманы.

Преимущества водосточной системы Geberit Pluvia

Водосточная система Geberit Pluvia обладает несколькими преимуществами в сравнении с традиционными водосточными системами:

• Уменьшено количество воронок Геберит, стояков и трубопроводов;
• Уменьшен диаметр труб;
• Не требуется уклон горизонтальных трубопроводов;
• Отсутствуют трубопроводы в основании здания;
• Снижено количество выпусков из здания;
• Система самоочищающаяся;
• Повышена производительность за счёт эффекта всасывания.

Принцип действия водосточной системы Geberit Pluvia:

Крепление водосточной системы Geberit Pluvia

Воронки Geberit и водосточный трубопровод крепятся с помощью специально разработанной системы крепления. Система крепления была разработана для горизонтальных участков трубопровода Geberit Pluvia – усилия, вызванные температурными изменениями трубопровода, передаются на анкерные опоры, а затем на стальные квадратные профили (шины), благодаря которым компенсируются механические нагрузки.

Использование данной крепёжной системы даёт следующие преимущества:

• Ускоряется монтаж;
• Снижается количество точек крепления к кровле;
• Температурные расширения контролируются;
• Отдельные узлы могут быть предварительно собраны;
• Для скользящей и анкерной опор используется универсальный кронштейн.

Пример монтажа показан на изображении снизу:

RA – расстояния, на которых должны устанавливаться скользящие опоры:

• Для труб с диаметрами от 40 до 75 мм – каждые 0,8 м;
• Для труб DN 90 мм – каждые 0,9 м;
• Для труб DN 110 мм – каждые 1,1 м;
• Для труб DN 125 мм – каждые 1,25 м;
• Для труб DN 160 мм – каждые 1,6 м;
• Для труб DN 200 мм – каждые 2,0 м;
• Для труб DN 250 мм – каждые 1,7 м;
• Для труб DN 315 мм – каждые 1,7 м.

Длина опорного профиля составляет 5 м, и он монтируется по всей длине трубопровода.

Пример крепления водосточной системы к бетонному перекрытию:

Порядок монтажа анкерных опор:

• В начале и в конце участка трубопровода;
• На каждом из тройников или отводов трубопроводного коллектора;
• Через каждые 5 метров.

На тройниках следует устанавливать по две анкерные опоры – по одной на каждом направлении потоков. Монтироваться анкерные опоры могут с помощью электросварных муфт, электросварных лент или двойных фланцевых втулок.

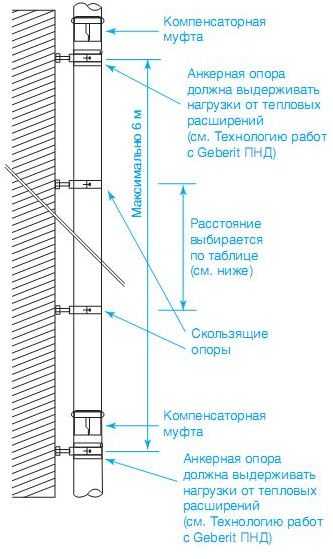

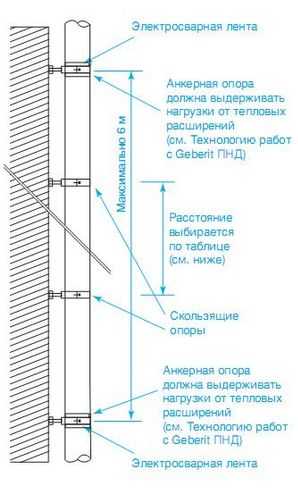

Вертикальный монтаж системы Geberit Pluvia

С компенсацией тепловых расширений	Без компенсации (жёсткий крёпеж)

Расстояние между скользящими опорами указано в таблице:

D, мм	32	40	50	56	63	75	90	110	125	160	200	250	315
м	1,2	1,2	1,2	1,5	1,5	1,5	2,0	2,0	2,0	2,0	2,0	3,0	3,0



Типичные ошибки монтажа

Специалисты компании Geberit за время совей деятельности собрали наиболее распространённые ошибки монтажа водосточной системы.

1. Неверный выбор элементов. Например, часто выбирают не подходящие для конкретного вида кровли воронки Geberit. Также иногда вносятся изменения в конструкцию водосточной системы, причём зачастую такое вмешательство обуславливается тем, что изначально не были учтены все особенности проекта. Некоторые монтажники самостоятельно в таких случаях пытаются найти решения возникших проблем прямо на строительной площадке, например, устанавливая на воронку Геберит нештатные компоненты.

2. Выбор неподходящих креплений – некоторые монтажники выбирают крепления, не учитывая особенности строительной конструкции. Для примера, если не будет необходимых неподвижных опор, то может начаться вибрация труб, а если при вертикальном монтаже не использовать компенсаторные муфты, то в трубопроводе возникают повышенные усилия из-за изменений температур, соответственно, требуется компенсировать это установкой трубных хомутов на шпильках с большим диаметром (не мене 1/2ʺ). Усилие в местах с таким креплением повышенное, и его не все строительные конструкции могут выдержать.

3. Некоторые монтажники объединяют кровельные воронки Geberit на участках кровли с большим перепадом высот – больше 4 м. Часто так делают, чтобы конечная цена воронок Геберит оказалась ниже. Однако такое решение может привести к изливу воды через воронки Geberit, которые находятся на нижних участках кровли.

4. Подключение к одному участку кровли площадью выше 5000 м2 – данную ошибку обычно совершают тогда, когда хотят упростить систему.

5. Ошибочно опредёленный расчётный расход дождевых вод. Причиной такой ошибки может стать многое, например, неточность при расчёте площади водосбора на сложных кровлях. Такие ошибки могут привести к нестабильной работе всей системы в целом и даже затоплению кровли.

6. Неверный монтаж. Вообще любые ошибки при монтаже становятся критичными. Так, неправильная установка элементов воронки Геберит, дефекты сварных швов, ошибки при герметизации и т.д. могут дестабилизировать водосточную систему.

Чтобы избежать этих и других ошибок при монтаже системы Geberit Pluvia следует тщательно придерживаться всех рекомендаций производителя при установке трубопровода.

inrusstrade.ru

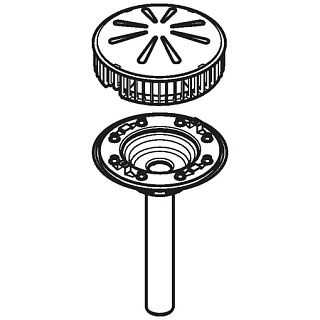

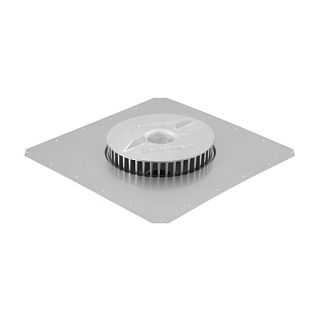

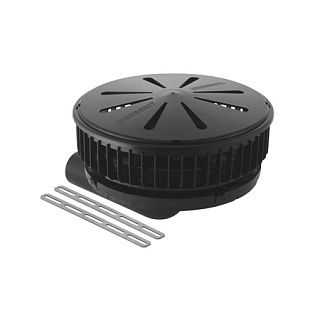

Воронка Geberit Pluvia | ТАПАДЕРА

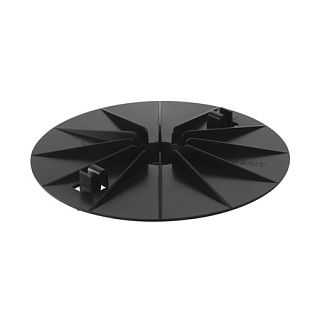

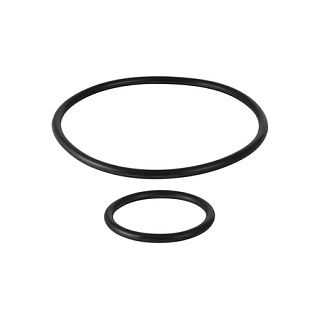

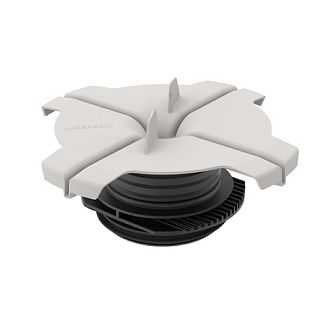

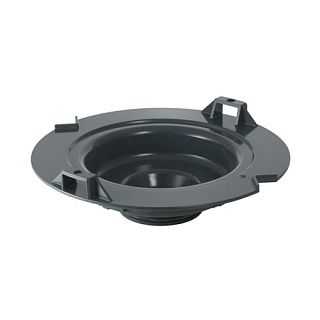

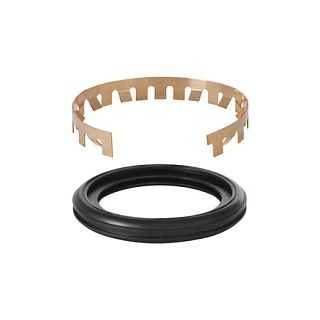

« Назад 22.05.2017 17:50 Воронки и принадлежности Pluvia от Geberit – это неотъемлемая часть системы внутреннего водоотвода стоков с кровель жилых и промышленных сооружений. Именно эти элементы обеспечивают бесперебойный отвод талой, а также дождевой воды с плоской кровли, не позволяя жидкости скапливаться и застаиваться, и тем самым повреждать битумное покрытие. Воронки различаются пропускной способность, которая варьируется от 14 и до 100 л/с. Для небольших жилых зданий в регионах с умеренным климатом выбираются воронки пропускной способностью от 14 литров в секунду. Габаритные промышленные или жилые здания оборудуются воронками более значительной пропускной способности от 60 и до 100 литров в секунду. Воронки производятся из качественных материалов. Представлены образцы, изготовленные из нержавейки, а также полимеров, способных противостоять разрушительному действию влаги. Воронки поставляются в сборке уже готовыми для монтажа. Продукция различается по типу установки, что важно учесть при выборе образцов. Предлагаются воронки для монтажа в желоб, лоток, на гидроизоляционное покрытие. Сопутствующие принадлежности упрощают монтаж, и позволяют произвести работы качественно и оперативно. Защитные элементы предотвращают разрушение воронок. Использование термоустойчивых материалов в производстве предотвращает деформацию воронок и сокращение пропускной способности.   Продукция   Воронка Pluvia в сборе, с фланцем для крепления гидроизоляционного материала, 14 л/с  Цель применения: Для сбора и отвода дождевой воды с кровли; Для сифонной системы водоотвода; Для соединения с кровельным полимерным покрытием; При использовании кровельного покрытия с негерметичным флисовым слоем (например, Rehpanol fk), следовать рекомендациям производителя кровельного покрытия. Характеристики: Выпускной патрубок с возможностью непосредственного перехода на меньший / больший диаметр; Выпускной патрубок с возможностью укорачивания; Термостойкость до 80°C; Не требующее техобслуживания соединение с уплотнительным фланцем; Расход 14 л/с;   Воронка Pluvia в сборе, с фланцем для крепления гидроизоляционного материала, расход 6 л/с, горизонтальный выпуск   Цель применения: Для сбора и отвода дождевой воды с кровли; Для сифонной системы водоотвода; Для соединения с кровельным полимерным покрытием; Для горизонтального подключения трубопровода; При использовании кровельного покрытия с негерметичным флисовым слоем (например, Rehpanol fk), следовать рекомендациям производителя кровельного покрытия. Характеристики: Выпускной патрубок с возможностью непосредственного перехода на меньший / больший диаметр; Выпускной патрубок с возможностью укорачивания; Термостойкость до 80°C; Не требующее техобслуживания соединение с уплотнительным фланцем; Расход 6 л/с; Диаметр 56 мм.   Воронка Geberit Pluvia в сборе, с фланцем, для установки в лоток, расход 14 л  Цель применения: Для сбора и отвода дождевой воды с кровли; Для сифонной системы водоотвода; Для установки на стальную кровлю; Для монтажа в лотки шириной не менее 30 см. Характеристики: Выпускной патрубок с возможностью непосредственного перехода на меньший / больший диаметр; Выпускной патрубок с возможностью укорачивания; Термостойкость до 80°C; Расход 14 л/с; Не требующее техобслуживания соединение с уплотнительным фланцем.   Воронка Geberit Pluvia 19 л, с фланцем для установки в лоток  Цель применения: Для сифонной системы водоотвода; Для сбора и отвода дождевой воды с кровли; Для монтажа в желоба шириной не менее 21 см; Для подсоединения к бетонным желобам и желобам из нержавеющей стали. Технические данные: Максимальная высота подпора 55 мм; Минимальная пропускная способность слива 1 л / с; Максимальная пропускная способность слива 19 л / с. Характеристики: Соединительный патрубок из PE-HD; Выпускной патрубок с возможностью непосредственного перехода на меньший / больший диаметр; Выпускной патрубок с возможностью укорачивания; Диаметр 75 мм.   Воронка Pluvia в сборе, с фланцем для крепления гидроизоляционного материала и металлической крышкой, расход 14 л  Цель применения: Для сбора и отвода дождевой воды с кровли; Для сифонной системы водоотвода; Для кровельных материалов толщиной до 4 мм; При использовании кровельного покрытия с негерметичным флисовым слоем (например, Rehpanol fk), следовать рекомендациям производителя кровельного покрытия. Характеристики: Выпускной патрубок с возможностью непосредственного перехода на меньший / больший диаметр; Выпускной патрубок с возможностью укорачивания; Термостойкость до 80°C; Расход 14 л/с.   Воронка Geberit Pluvia, расход 100 л/с, корпус из нержавеющей стали, для желоба, нержавеющая сталь  Цель применения: Для сбора и отвода дождевой воды с кровли; Для сифонной системы водоотвода; Для установки на стальную кровлю; Для приварки в желоб шириной не менее 35 см. Характеристики: Корпус со стабилизатором потока; Защитная решетка; Нагрузка на воронку не более 150 кг; Термостойкость до 80°C; Вертикальный выпуск из ПНД dØ 160 мм; Расход 100 л/с; Корпус из нержавеющей стали; Диаметр 160 мм.   Воронка Geberit Pluvia, расход 45 л/с, корпус из нержавеющей стали, с фартуком 60 х 60 см  Цель применения: Для сбора и отвода дождевой воды с кровли; Для сифонной системы водоотвода; Для кровли с битумным покрытием. Характеристики: Корпус со стабилизатором потока; Защитная решетка; Нагрузка на воронку не более 150 кг; Термостойкость до 80°C; Вертикальный выпуск из ПНД dØ 110 мм; Расход 45 л/с; Корпус из нержавеющей стали; Диаметр 110 мм.   Воронка Pluvia в сборе, без фартука, расход 6 л/с, горизонтальный выпуск, без изоляции  Цель применения: В основном для реконструируемой кровли при условии установки дополнительной теплоизоляции на существующую; Для соединения с любым кровельным уплотнительным материалом. Характеристики: Допустима установка при минимальной толщине теплоизоляции 12 см; Расход 6 л/с; Горизонтальный выпуск; Без изоляции; Диаметр 56 мм.   Комплект для диска крепления фартука Цель применения: Для диска крепления фартука.   Комплект уплотнительных колец для диска крепления фартука воронки Geberit Pluvia 14 л/сек Цель применения: Для диска крепления фартука воронки Geberit Pluvia 14 л/сек.   Диск крепления фартука для воронки Geberit Pluvia 14 л/сек Цель применения: Для воронки Geberit Pluvia 14 л/сек. Характеристики:   Стабилизатор потока для воронки Geberit Pluvia Цель применения: Для воронки Geberit Pluvia.   Решетка воронки Geberit Pluvia 19 л Цель применения: Для воронки Geberit Pluvia 19 л.   Комплект аварийного перелива для металлической воронки Geberit Pluvia 14 л/сек Цель применения: Для аварийного перелива на кровлях, оборудованных воронками Pluvia с максимальным расходом 14 л/с; Характеристики: Регулируемый переливной элемент.
