Воротниковая врезка – Врезка круглая (воротниковая)

Врезка круглая (воротниковая)

Круглая врезка предназначена для присоединения системы воздуховодов одного диаметра к системе воздуховодов другого диаметра.

Для установки врезки в воздуховод в нем необходимо сделать отверстие. Врезка крепится механически к воздуховоду с помощью поп-заклепок. Перед установкой между врезкой и воздуховодом необходимо нанести слой силиконового уплотнения.

Схема круглой врезки


Основные характеристики врезки

D / d  мм L  мм S  мм t мм
А мм
Пл. м2 D / d  мм L  мм S  мм t мм А мм Пл. м2
100 / 100 200 90 0,55 55 0,0713 500 / 100 200 290 0,7 55
125 / 100
200
103 0,0736 500 / 125 225 290 0,230
125 / 125 225 103 0,077 500 / 160 260 290 0,220
160 / 100 200 120 0,069 500 / 200
300
290 0,240
160 / 125 225 120 0,083 500 / 250 350 290 0,350
160 / 160 260 120 0,116 500 / 315 415 290 0,360
200 / 100
200
140 0,078 500 / 400 520 290 0,470
200 / 125 225 140 0,100 500 / 500 650 290 0,706
200 / 160 260 140 0,127 630 / 100 200
355
200 / 200 300 140 0,158 630 / 125 225 355
250 / 100 200 165 0,087 630 / 160 260 355
250 / 125 225 165 0,106 630 / 200 300 355 0,320
250 / 160 260 165 0,144 630 / 250 350 355 0,350
250 / 200 300 165 0,147 630 / 315 415 355
0,350
250 / 250 350 165 0,230 630 / 400 500 355 0,590
315 / 100 200 198 0,085 630 / 500 600 355 0,780
315 / 125 225 198
0,102
630 / 630 730 355 1,000
315 / 160 260 198 0,101 800 / 400 500 440 0,700
315 / 200 300 198 0,146 800 / 500 600 440 0,830
315 /250 350 198 0,242 800 / 630 730 440 1,210
315 / 315 415 198 0,322 800 / 800 900 440 1,600
400 / 100 200 240 0,156
1000 / 500
600 540 1,0 100 0,980
400 / 125 225 240 0,160 1000 / 630 730 540 1,310
400 / 160 260 240 0,180 1000 / 800 900 540 1,680
400 / 200 300 240 0,220 1000 / 1000 1100 540 2,560
400 / 250 350 240 0,240 1250 / 630 730 665 1,460
400 / 315 415 240 0,357 1250 / 800 900 665 1,970
400 / 400 500 240 0,506 1250 / 1000 1100 665 2,510

www.st-vent.ru

воротниковая врезка




Дополнительные возможности:

  • любая длина по заказу.
Условное обозначение для заказа:

d — диаметр врезки, мм

D — диаметр воздуховода, мм


Характеристики

Воротниковая врезка для воздуховодов — Характеристики

D/d, мм Площадь, м2 D/d, мм Площадь, м2 D/d, мм Площадь, м2
100/100 0,04 355/250 0,13 630/400 0,22
125/100 0,05 400/250 0,14 710/400 0,24
160/100 0,06 450/250 0,15 500/500 0,25
200/100 0,07 315/315 0,14 560/500 0,29
125/125 0,05 355/315 0,15 630/500 0,35
160/125 0,06 400/315 0,16 710/500 0,32
200/125 0,07 450/315 0,16 800/500 0,38
250/125 0,08 500/315 0,18 560/560 0,32
160/160 0,07 560/315 0,19 630/560 0,39
200/160 0,08 355/355 0,15 710/560 0,43
250/160 0,09 400/355 0,16 630/630 0,45
315/160 0,10 450/355 0,17 710/630 0,49
200/200 0,09 500/355 0,19 800/630 0,44
250/200 0,10 560/355 0,20 900/630 0,48
315/200 0,11 630/355 0,21 710/710 0,52
355/200 0,12 400/400 0,17 800/710 0,54
400/200 0,13 450/400 0,18 900/710 0,59
250/250 0,11 500/400 0,2 800/800 0,62
315/250 0,11 560/400 0,21 900/800 0,68

vs-vent.ru

Врезка воротниковая на круглый воздуховод

Круглая врезка предназначена для присоединения системы воздуховодов одного диаметра к системе воздуховодов другого диаметра.

Для D 100–315 A=40 мм,
для D 355–800 A=60 мм,
для D 900 и выше A=100 мм.

Для D 100–355 t=0,55 мм,
для D 400–900 t=0,7 мм,
для D 1000 и выше t=1,0 мм.

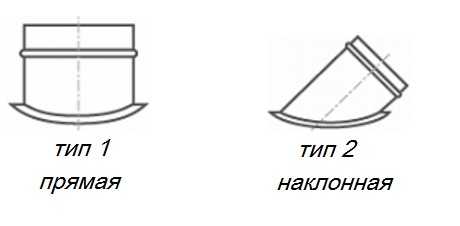

 тип 1         тип 2


Врезка крепится механически к воздуховоду с помощью заклепок или саморезов. Перед установкой между врезкой и воздуховодом необходимо нанести слой силиконового уплотнителя.

D,ммd,ммS,м2H,мм   D,ммd,ммS,м2H,мм
100 100 0,03 30 400 400 0,24 30
125 100 0,03 500 200 0,06
125 0,04 250 0,08
160 100 0,03 315 0,12
125 0,04 355 0,17
160 0,06 400 0,21
200 100 0,03 500 0,33
125 0,04 630 250 0,08
160 0,05 315 0,11
200 0,08 355 0,16
250 100 0,03 400 0,19
125 0,04 500 0,23
160 0,05 630 0,46
200 0,07 710 250 0,1 60
250 0,11 315 0,14
315 100 0,03 355 0,2
125 0,04 400 0,24
160 0,05 500 0,33
200 0,07 630 0,49
250 0,09 710 0,64
315 0,15 800 400 0,23
355 125 0,04 500 0,32
160 0,05 630 0,46
200 0,07 800 0,67
250 0,09 900 500 0,31
315 0,13 630 0,44
355 0,21 710 0,54
400 160 0,05 800 0,68
200 0,06 1000 500 0,3
250 0,09 630 0,42
315 0,12 800 0,64
355 0,15 1000 1,08



  Телефон:   (495) 783-87-60 —  многоканальный

  E-mail:



mosregionvent.ru

Каталоги

Врезка воротниковая на круглый воздуховод



Круглая врезка предназначена для присоединения системы воздуховодов одного диаметра к системе воздуховодов другого диаметра.

Изготавливаются из оцинкованной стали толщиной 0,55-0,7-1мм в соответсвии с требованиями СНиП 41-01-2003 без нарушения цинкового покрытия. Герметичность соответствует П-классу.



Типы исполнения:

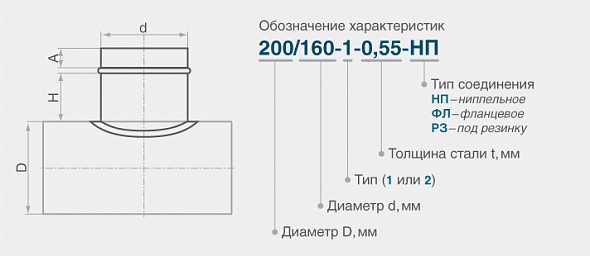

Обозначение:

Примечание:

Для D 100–315 A=40 мм,
для D 355–800 A=60 мм,
для D 900 и выше A=100 мм.

Для D 100–355 t=0,55 мм,
для D 400–900 t=0,7 мм,
для D 1000 и выше t=1,0 мм.



Врезка крепится механически к воздуховоду с помощью заклепок или саморезов. Перед установкой между врезкой и воздуховодом необходимо нанести слой силиконового уплотнителя.



Характеристики:

D,мм d,мм S,м2 H,мм   D,мм d,мм S,м2 H,мм
100 100 0,03 30 400 400 0,24 30
125 100 0,03 500 200 0,06
125 0,04 250 0,08
160 100 0,03 315 0,12
125 0,04 355 0,17
160 0,06 400 0,21
200 100 0,03 500 0,33
125 0,04 630 250 0,08
160 0,05 315 0,11
200 0,08 355 0,16
250 100 0,03 400 0,19
125 0,04 500 0,23
160 0,05 630 0,46
200 0,07 710 250 0,1 60
250 0,11 315 0,14
315 100 0,03 355 0,2
125 0,04 400 0,24
160 0,05 500 0,33
200 0,07 630 0,49
250 0,09 710 0,64
315 0,15 800 400 0,23
355 125 0,04 500 0,32
160 0,05 630 0,46
200 0,07 800 0,67
250 0,09 900 500 0,31
315 0,13 630 0,44
355 0,21 710 0,54
400 160 0,05 800 0,68
200 0,06 1000 500 0,3
250 0,09 630 0,42
315 0,12 800 0,64
355 0,15 1000 1,08



Цены на врезки в воздуховоды указаны в прайс-листе.

smtrading.ru

Врезка воротниковая, врезка трубы в трубу, тройник, раскрой | для дома

Текст из видео:

  • 00:03: здравствуйте я предлагаю рассмотреть раскрой воротникова в резки и тройника разный диаметр для примера я возьму то что мне попалось под руку в два круга 1 дезодорант диаметром 50 4 миллиметров другой дезодорант диаметром 50 миллиметров вот их постараемся соединить воротникового резко или сделать потом
  • 00:31: конечном счете с них тройник значит вот визуально я заготовил заранее как это будет выглядеть потом дальнейшем я покажу все по порядку как эта кроится начнем с того что мне необходимо нарисовать вид сверху как визуально будут располагаться эти две окружности вот внизу я нарисовал диаметра 54 миллиметра сверху
  • 01:00: нарисовал диаметр 50 миллиметров ровно для того чтобы я правильно раскроил мне необходимо разделить ровно пополам верхнюю окружность ну или верхнюю трубу вот и и заняты для пополам по 20 миллиметров рисую сверху пол окружности я получился радиус вас 5 миллиметров теперь мне необходимо
  • 01:31: после того как я это сделал поделить мою половина окружности на равные доли то есть одну вторую получается моя половина окружности или одной четвёртой окружности я делю по три части ставим точки 1 . 2 3 4 1 повторяется поэтому опять будет
  • 02:00: получится 3 2 1 а потом дальнейшем когда будем кроить будет понятно почему мы во имя обозначили маток сверху вот правом углу я рисую радиус присоединён окружности у меня в данном случае было 20 миллиметров и вот speak рейсе вертикально и горизонтально линии я рисую этот радиус 25 миллиметров
  • 02:38: все его нарисовал мне необходимо вот эту четверть также поделить на 3 части все замечательно ставим точки 1 2 3 4 . теперь для того чтобы мне правильно подсоединить мою верхнюю трубу 50
  • 03:02: миллиметров 54 миллиметра мне необходимо нарисовать план окружности нижней трубы вот я и рисую значит смысл какой мне необходимо вот это полученную четверть присоединенной окружности 50 миллиметров перенести на окружность 54
  • 03:30: миллиметра и те . торы меня получились вот 1 2 3 4 . север и вертикально сношу на полученную получен полученную сферу ну то есть половину моей окружности вот у меня получились на полученной основной как бы трубе получились точки я точно также их обозначаю один два три четыре теперь необходимо провести вертикальные полосы описании на трубы и потом дальнейшем надо
  • 04:01: будет сдерживали зональные полосы основной трубы тех точек которые на вас получилось вот офис нос мы переносим вертикальные трубы все вертикальные мы нарисовали теперь мы тоже самое делаем в горизонте
  • 04:39: все горизонте принесли значит мы получили вид сверху воротникова врезки сверху данном случае у нас пятидесятая труба снизу основания 54 труба и вот таким образом будет выглядеть соединение двух труб в дальнейшем тогда когда получится
  • 05:00: основной раскрой для того чтобы мне нарисовать правильно раскрою верхней трубы я нет мне необходимо посчитать длину окружности это трубы я считаю как 314 умноженное на 10 миллиметров получил 157 окружность полную окружность значит присоединена трубы для того чтобы правильно раскроить я поделю на 12 точек и получилось по 13 грубо
  • 05:32: один миллиметр все для того чтобы теперь мне верхней часть нарисовать правильно я рисую горизонтальную линию на отдельном листе и отмечаю ровно 12 раз размер 13 1 миллиметр у меня как раз получится мои 150 миллиметров я пользуюсь циркулем поэтому на всякий случай я делаю себе
  • 06:01: эталонное значение отправь отмечать теперь мне необходимо поставок я нарисовал зарубки на горизонтальной линии
  • 06:30: вены необходимо рисовать вертикальные полосы все рисуем точно так же получается вертикальные полосы по нашим дорогам значит получился у нас не крисом теперь надо на перенести точки полученная на присоединенном
  • 07:00: размере на вот новую выкройку сейчас я покажу как это делается будем точку 1 до основания приносим на все цифры единицы значит я не не пояснил на горизонтальном графике у нас цифры будут повторяться то есть будет 1234 потом в обратную сторону 321 потом на увеличение два три четыре и до единицы обратную сторону отмечаем все точки по
  • 07:32: очереди до 4 немножко промотал вперед но тем не менее эти . трое повторялись я уже нарисовал вот последний . четверка у меня получилось некое выкройка по тачкам с одним точки для того чтобы получилась полная выкрика оставляем место под замок получилось верхняя выкройка
  • 08:00: или в резко значит для того чтобы в резком соединить достаточно вопросов трубе вырезать внутренний размер но если будем делать раниг мне необходимо будет вырезать внутреннюю часть аккуратно заранее для того чтобы потом я мог это все дело аккуратно соединить поэтому сейчас мы будем раскрывать внутреннюю часть
  • 08:32: нарисую горизонтальную вертикальную линию привязками начнется цифра 1 значит смотрите что надо сделать вот на
  • 09:00: основании вы отмечали точки которые сносили от про тихонова вертикального радиуса теперь по вертикали мы будем отмечать значение точек вот 12 дальше 23 3.4 в эту данном случае 12 по вертикали я ставлю в одну сторону и в другую сторону так как у меня вырез будет и в одну сторону в другую сторону от основания эти потом отрезок 23
  • 09:43: и отрезок 34 теперь мне необходимо
  • 10:00: все мы принесли теперь мне необходимо нарисовать верхнюю трубу чтобы получилась вот такая в игрока внизу значит что мне надо сделать мне просто необходимо перенести точно такой же рисунок как меня был изначально нарисован только вот на этот рисунок абсолютно произвольно сверху в удобно абсолютно месте я вырисовываю верхнюю окружность по центральной точке от меча 50 миллиметров то
  • 10:30: есть это будет диаметра мои писать для к окружности или 25 миллиметров ровного сидения 25 миллиметров радиуса провожу вертикальной линии сверху в удобном месте абсолютно я рисую половина окружности у меня была окружность 25 миллиметров радиуса точно так же я рисую 20
  • 11:01: миллиметров радиус значит нет также необходимо каждую четверть окружности поделить на равной 3 части
  • 11:38: теперь я просто сношу вертикальные полосы вниз для того чтобы у меня получился общих сходка точек если будет понятно сейчас тяжело объяснять вот эти вертикальные полосы параллельно друг другу от зарубок
  • 12:00: и теперь точки я переношу полученное по вертикали полосе я провожу в горизонтали и теперь исходя как бы и соотношение точек и я теперь нахожу общий точки то есть еще четверки отмечая потом троечки и так далее по очереди двойки единицы
  • 12:50: все соединяем точки получается внутренняя выкройка необходимо для того чтобы я обозначил эту выкройку на отрез основания трубы
  • 13:27: вот как она будет ложиться на другу за покажем так мы
  • 13:32: заранее сделали верхнюю врезку для того чтобы понять насколько мы правильно все выкроили я тоже ее сразу подготовлю
  • 14:20: готового меня значит верхние врезка и вот таким образом я буду вырезать внутренний размер на основании трубы
  • 14:47: таким образом она потом лежит сверху в итоге когда мы все это дело с одним получится вот такая конструкция
  • 15:08: ну все надеюсь видео понравилось заседания все хорошее

postila.ru

Врезка воротник – RSTspb.ru

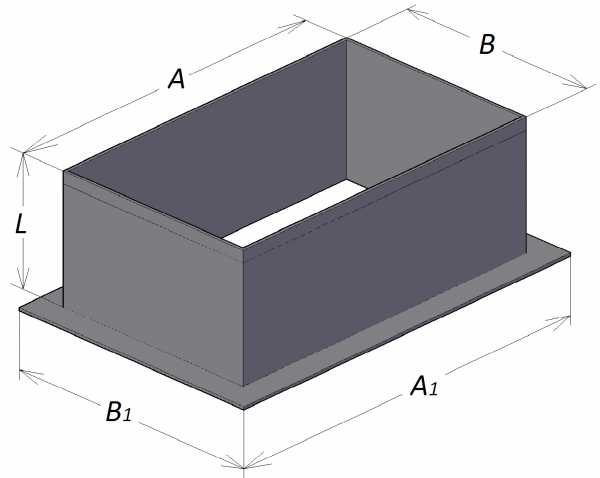

Врезка воротник на прямоугольный воздуховод

Вы попали в раздел сайта rstspb.ru, в котором можно приобрести врезку воротник. Данный тип врезки предназначен для соединения различных частей воздуховода.

Раздел представляет собой удобных каталог, в котором вы может с помощью левого меню найти именно то, что вы искали. Например воспользовавшись фильтром “Цена”, можно оставить только оборудование нужной вам ценовой категории.

Применение воротниковой врезки:

Воротниковые врезки применяются в вентиляционных системах, когда необходимо под углом (перпендикулярно) выполнить соединении одной части воздуховода с другой.

Врезка воротник применяется в системах с повышенными требованиями санитарных норм. Также возможно применение в зонах больших термических нагрузок. При создании воротниковых врезок используется оцинкованная или нержавеющая сталь, но, также есть и исключения когда в отдельных случаях при создании применяется черная сталь.

Монтаж воротниковой врезки:

Для монтажа в систему воздуховода достаточно создать несколько отверстий и закрепить врезку при помощи заклепок. Предварительно важно не забыть обработать поверхность слоем силиконового уплотнения. Со стороны крепления к центральному воздуховоду убедитесь, что главная сторона не менее 50мм больше чем отверстие для врезки.

Воротниковая врезка гарантирует отличную герметичность и высокую прочность конструкции при эксплуатации.

Если вы планируете приобретение приточной вентиляционной установки, также обратите ваше внимание на наличие прямых врезок, отводов 90 и 45 градусов, различных переходов и других товаров для систем вентиляции и кондиционирования.

Надеемся что в этом разделе вы нашли, то что искали. Если вам нужна какая-то помощь или консультация мы готовы ответить вам по почте [email protected] или телефону +7 (812) 407-36-64 в рабочее время.
