Как подобрать воздушную тепловую завесу – Дизайн и Дом

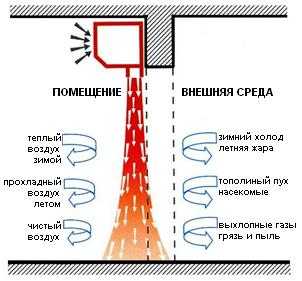

Тепловая воздушная завеса представляет собой тепловентилятор специальной продолговатой формы, создающий сильнейший поток воздуха. Его прямое предназначение заключается в создании мощной преграды между воздухом внутри и снаружи помещения. Завес выступает в роли своеобразной защиты помещения от холодного леденящего воздуха, проникающего внутрь через открытые окна, двери, ставни и прочее. Суть его работы состоит в том, что высокоскоростной поток воздуха, создаваемый тепловентилятором, образует преграду холодному воздуху снаружи и удерживает теплый воздух непосредственно в самом помещении.
Считается, что эти тепловентиляторы – чуть ли не единственный способ при настежь открытых дверях и окнах добиться того, чтобы воздух с улицы не выходил наружу и не попадал обратно в помещение. Но как бы парадоксально не звучало, но тепловые завесы не должны быть использованы для основного (систематического) обогрева помещений, поскольку они только обеспечивают энергосбережение, сохраняя и удерживая тепло от других обогревательных элементов. Итак, к выбору завесы следует подходить основательно. О том, на что следует обратить особое внимание при выборе и как правильно подобрать воздушную тепловую завесу, узнаете далее.
Нюансы выбора воздушной тепловой завесы

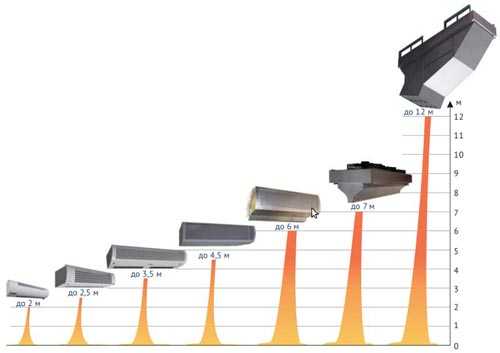

Выбор тепловой завесы осуществляется в зависимости от высоты и ширины защищаемого проема. Именно поэтому акцентируйте внимание на эти моменты. В идеале ее длина быть равна или несколько больше самой ширины проема. Так, стремительный поток воздуха будет перекрывать ее полностью, препятствуя проникновению внутрь холодного воздуха. Для дверного проема 3 метра и выше, рекомендуется ставить вплотную сразу несколько аппаратов. Чем больше высота проема, тем производительнее должна быть завеса. В качестве оптимального варианта для защиты окон различных киосков, касс и других не очень больших помещений подойдут завесы производительностью всего 300 куб.м/ч. А вот для стандартного проема (высота – до 2,5 метра, ширина – 0,8 метра) вполне достаточно завесы на 1000 куб.м/ч., а при наличии небольшого тамбура на 500 куб.м/ч. Отметим, что в помещении с несколькими проемами следует размещать завесы с увеличенной мощностью. Это сведет на нет возможную потерю тепла при сквозняках.
Мощность воздушной тепловой завесы
Как ни странно, но воздушно-тепловая завеса может применяться и в качестве еще одного источника тепла. При высоте потолка от 2,6-3 метров ее мощность подбирают с расчетом 0,1 кВт на квадратный метр помещения (не отапливаемого). Защитные свойства потока воздуха не обусловлены с его температурой и определяются исключительно скоростью воздуха. По этой причине мощность завесы является всего лишь дополнительной характеристикой устройства.
Способ управления устройством

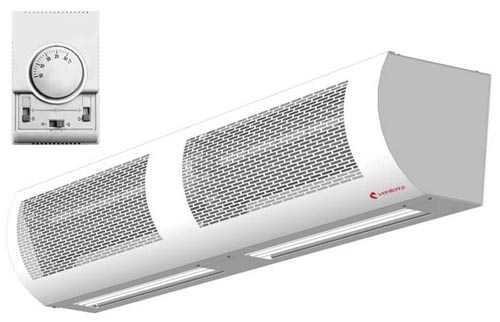

Любые тепловые завесы имеют регулятор мощности нагрева и тумблер. В некоторых аппаратах есть еще и регулятор интенсивности поступающего потока воздуха. Для сравнительно небольших и стандартных по размеру проемов тепловые завесы имеют прочие встроенные элементы управления. Для более мощных моделей в комплект входит выносной пульт, который после установки находится в открытом доступе. В дополнение к нему устанавливается термостат, основная задача которого – отключать всю завесу или частично нагревательные элементы при достижении оптимальной температуры воздуха в комнате.
Тип установки воздушной тепловой завесы

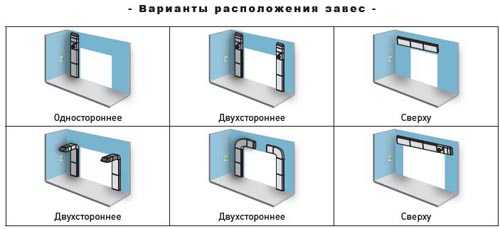

Все больше моделей тепловых завес выпускается для горизонтальной установки поверх открытого проема. Но не исключены случаи, когда такой тип установки считается нецелесообразным. Для этих целей лучше подойдет завеса вертикальная (не менее 3/4 высоты проема), которая монтируется сбоку от проема. Воздушный поток от завесы будет направлен в горизонтальном направлении. Не рекомендуется устанавливать горизонтальные тепловые завесы вертикально, поскольку это может привести к негодности. В случае острой необходимости смены положения завесы, следует выбирать универсальные модели. Такие тепловые завесы подойдут для горизонтальной и вертикальной установки. В практике широкое применение получили завесы скрытой установки. Они монтируются таким образом, что только решетка выдува воздуха за подвесным потолком остается видимой.
Источник тепла
По принципу работы тепловые завесы подразделяются на 2 разновидности: водяные и электрические. В водяных завесах для нагрева воздушного пространства используется исключительно горячая вода, и ничего больше. В электрических моделях используются тэны. Они имеют невысокую стоимость, однако, водяные завесы по праву считаются более экономными. Главные преимущества тепловых завес приведены ниже.
- зимой изолируют помещение от излишних сквозняков, что позволяет избежать многих простудных заболеваний;
- способствуют минимизации потери тепла;
- защищают от попадания мелких насекомых, пыли, газов;
- снижают энергозатраты на отопление.
Если все требования соблюдены и завесы установлены, верно, то даже при приоткрытой входной двери, теплый воздух останется внутри комнаты. Конечно, в наглухо закрытом пространстве тепловой поток более интенсивен. В данном случае завеса будет играть роль дополнительного источника обогрева помещения.
rumpus.ru
Воздушная завеса – это… Что такое Воздушная завеса?
- Воздушная завеса
- устройство в системе местной приточной вентиляции (См. Вентиляция) для предотвращения поступления наружного холодного воздуха в производственное помещение через открытые двери (или ворота) промышленного здания. Состоит из Воздуховодов с продольными щелями, через которые вентилятором со скоростью от 8 до 20 м/сек нагнетается воздух под углом 30—45° к плоскости проёма навстречу потоку, стремящемуся проникнуть в помещение. В. з. используется также у проёмов в ограждении технологического оборудования (где она препятствует выбиванию горячего загрязнённого воздуха в помещение) и в других случаях, когда необходимо перекрыть воздушный поток через проём. Нагнетаемый вентилятором воздух часто предварительно подогревается; такое устройство (с применением воздухоподогревателя) называется воздушной тепловой завесой.

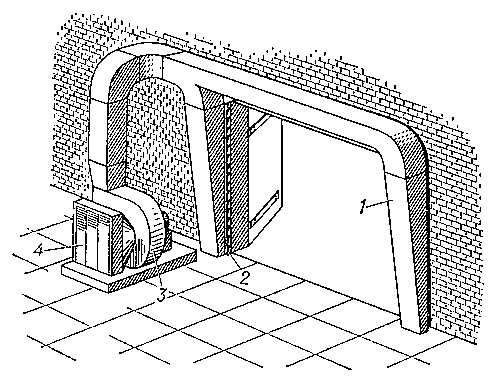

Двусторонняя боковая воздушная завеса: 1 — воздуховод; 2 — воздуховыпускная щель; 3 — вентилятор с электродвигателем; 4 — калорифер.
Большая советская энциклопедия. — М.: Советская энциклопедия. 1969—1978.
- Воздушная армия
- Воздушная линия
Смотреть что такое “Воздушная завеса” в других словарях:
Воздушная завеса — Завеса Stavoklima Nucleo 3000 Воздушная завеса (тепловая завеса, воздушно тепловая завеса) воздушно отопительный агрегат, предназначенный для разделения зон с разной темпер … Википедия
ВОЗДУШНАЯ ЗАВЕСА — направленный воздушный поток, подаваемый системой местной приточной вентиляции, препятствующий доступу в помещения наружного холодного воздуха (или горячего загрязненного воздуха от технологических установок) через дверные или технологические… … Большой Энциклопедический словарь
Воздушная завеса — (a. air curtain, aerial screen; н. Luftschleier; ф. rideau d air; и. cortina de aire) поток воздуха в горн. выработке, направляемый под нек рым углом к осн. вентиляц. струе. Oсн. назначение B. з. регулирование воздухораспределения в… … Геологическая энциклопедия
Воздушная завеса — подаваемый системой местной приточной вентиляции направленный воздушный поток, препятствующий доступу в помещения наружного холодного воздуха (или горячего загрязненного воздуха) через дверные или технологические проемы … Российская энциклопедия по охране труда
воздушная завеса — — [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN air curtainair door … Справочник технического переводчика
ВОЗДУШНАЯ ЗАВЕСА — направленный воздушный поток, подаваемый системой местной приточной (см.), который препятствует доступу в помещения наружного холодного воздуха (или горячего загрязнённого воздуха от технологических установок) через дверные или технологические… … Большая политехническая энциклопедия
воздушная завеса — направленный воздушный поток, подаваемый системой местной приточной вентиляции, препятствующий доступу в помещения наружного холодного воздуха (или горячего загрязнённого воздуха от технологических установок) через дверные или технологические… … Энциклопедический словарь
воздушная завеса — rus воздушная завеса (ж) eng air curtain fra rideau (m) d air deu Luftschleier (m), Luftvorhang (m) spa cortina (f) de aire … Безопасность и гигиена труда. Перевод на английский, французский, немецкий, испанский языки
ВОЗДУШНАЯ ЗАВЕСА — направленный возд. поток, препятствующий доступу в помещения нар. воздуха (или загрязн. воздуха от технологич. установок) через дверные или технологич. проёмы. В. з. создаётся с помощью воздуховодов с продольными щелями, через к рые вентилятором… … Большой энциклопедический политехнический словарь
Воздушная завеса — Вентиляционная установка, расположенная у ворот здания, предотвращающая поступление в него холодного наружнего воздуха. Источник: Словарь архитектурно строительных терминов … Строительный словарь
dic.academic.ru
Воздушно-тепловая завеса – Большая Энциклопедия Нефти и Газа, статья, страница 1
Воздушно-тепловая завеса
Cтраница 1
Воздушно-тепловые завесы надлежит предусматривать у ворот экспедиций хлебозаводов, тарных складов муки хлебозаводов и макаронных фабрик, приемных отделений и экспедиций консервных заводов, экспедиций и складов табака табачных фабрик, экспедиций кондитерских фабрик, пивоваренных заводов и заводов безалкогольных напитков, цехов посуды пивоваренных, безалкогольных и винодельческих заводов. [1]
Воздушно-тепловая завеса состоит из трех сборочных единиц: вентиляторной секции / с осевым или радиальным вентилятором, калориферной секция 2 с калорифером и воздуховыпускной щелью и воздухораздаточного короба S. Воздухораздаточный короб комплектуется из отдельных секций высотой 1200 и 1800 мм. Высота короба зависит от проема ворот. Ширина воздуховыпускной щели регулируется специальным устройством, что позволяет изменять количество подаваемого воздуха воздушно-тепловой завесой. [2]
Воздушно-тепловая завеса должна обеспечить отвечающее санитарным нормам метеорологическое состояние воздушной среды на рабочих местах вблизи проемов. Чтобы определить эффективность действия воздушно-тепловой завесы, проводят ее испытание и наладку, закончив прежде наладку вентиляционных установок и устройств естественной вентиляции, если последние используются в холодный период года. До начала испытаний проверяют исправность створок в окнах, исправляют или заменяют плохо закрывающиеся створки, закрывают все проемы и двери в наружных ограждениях, открытыми оставляют только те, которые должны быть открыты по технологическому режиму, а также те аэрацнонные отверстия с площадью открытия, необходимой при минимальной расчетной температуре. [3]
Воздушно-тепловые завесы надлежит предусматривать в НИИ и НИЛ, которые проектируются в районах с расчетной наружной температурой для отопления минус 20 С и ниже и количеством работающих в корпусе более 200 человек. [5]
Воздушно-тепловые завесы монтируют в такой последовательности. Сначала устанавливают металлические подставки под калорифер; если площадки металлические, то подставки приваривают к перекрытию, если железобетонные, то закрепляют с помощью анкерных болтов. Уложив на металлическую подставку прокладку из асбестового листа, размещают калорифер и закрепляют его к подставке болтами. Затем устанавливают вентилятор с электродвигателем; под раму вентилятора помещают виброизоляторы так, чтобы груз на них распределялся равномерно. [6]
Воздушно-тепловая завеса с двусторонней боковой подачей воздуха ( см. рис. 4) состоит из вентилятора /, калориферов 2, воздуховодов 3, воздуховодов равномерной раздачи 4 с щелевыми насадками 5, которые создают равномерную плоскую струю, отсекающую холодный наружный воздух от помещения. [7]
Воздушно-тепловая завеса ( рис. 19) состоит из воздухонагревателей 1, вентиляторов 2, электродвигателей 3 и раздаточных коробов 4 со щелевыми насадками. Воздух следует направлять под определенным углом к плоскости ворот, как это показано на рисунке. Вентиляционное оборудование располагают внутри помещения на специальных металлических или железобетонных площадках. [9]
Воздушно-тепловые завесы монтируют в такой последовательности. Сначала устанавливают металлические подставки под воздухонагреватель; если площадки металлические, то подставки приваривают к перекрытию, если же железобетонные, то их закрепляют анкерными болтами. Уложив на металлическую подставку прокладку из асбестового листа, размещают воздухонагреватель и закрепляют его к подставке болтами. Затем устанавливают вентилятор с электродвигателем; под раму вентилятора помещают виброизоляторы так, чтобы груз на них распределялся равномерно. [11]
Воздушно-тепловые завесы устраиваются в отапливаемых зданиях для обеспечения требуемой температуры воздуха в рабочей зоне и на постоянных рабочих местах. Они могут быть шиберного ( с заслонкой) или смешанного типов. В завесах шиберного типа путем частичного перекрытия проема воздушной струей существенно сокращается прорыв холодного воздуха через проем. В помещение при этом поступает смесь холодного наружного воздуха с подогретым из калорифера. [12]
Воздушно-тепловые завесы осуществляют также у наружных ворот ( при отсутствии тамбуров или шлюзов), открываемых чаще 5 раз или не менее чем на 40 мин в смену, а также у открытых технологических проемов при расчетной температуре наружного воздуха для проектирования отопления – 15 С и ниже. Их проектируют у входных дверей, через которые ( через один тамбур) в течение 1 ч проходят 400 чел и более при расчетной температуре от – 15 до – 25 С, 250 чел и более при температуре от – 26 до – 45 С и 100 чел и более при температуре ниже – 45 С. [13]
Воздушно-тепловые завесы следует проектировать для школ на четыре и более параллелей классов, сооружаемых во II и III климатических районах и в IB и 1Д климатических подрайонах с расчетной температурой отопительного периода-20 С и ниже. [14]
Воздушно-тепловые завесы ( рис. 6.3, в) устраивают для защиты работающих в холодное время года от охлаждения проникающим через ворота холодным воздухом. Предусматривают их у ворот, открывающихся чаще 5 раз или не менее чем на 40 мин в смену в районах с температурой наружного воздуха – 15 С и ниже. Они подают с большой скоростью теплый воздух, который смешивается с холодным, а также препятствуют его проникновению на рабочие места. [15]
