Воздухообмен в складских помещениях – Вентиляция склада и нормы кратности воздухообмена складских помещений

Вентиляция складских помещений: кратность воздухообмена, снип

.

Складские помещения важнейшие массовые инфраструктурные объекты, обеспечивающие возможность хранения самых разнообразных товаров, предметов и веществ. Для обеспечения сохранности продукции и возможности её безопасного использования на складе должна присутствовать эффективная система вентиляции. Требования к системе воздухообмена складских объектов установлены в специальных нормах и стандартах. Особенность оборудования вентиляции складов определяется конкретным назначением объектов. Чтобы грамотно провести расчет вентиляции склада, нужно учитывать большое количество различных нюансов.

Вентиляция складов регулируется специальными стандартами

Виды и типы вентиляции складских объектов

В складских помещениях размещается и хранится огромное количество самых разнообразных товаров. Для того чтобы продукция сохраняла свои характеристики и свойства, нужно обеспечивать оптимальные условия микроклимата. Это касается температуры, влажности и чистоты (запылённости). Для обеспечения требуемых микроклиматических параметров склады должны иметь эффективную систему вентиляции.

Различные виды товаров имеют свои специфические требования по оптимальному температурному и влажностному режимам. Поэтому требования к вентиляции зависят от конкретного назначения — какие виды товаров планируется хранить на складе.

Задачи, которые должна решать система вентиляции складского помещения:

1. Поддержание оптимальной температуры, охлаждение или нагрев пространства склада.
2. Сохранение нужного уровня влажности.
3. Подача свежего воздуха, его очистка, удаление пыли, испарений и различных выделений в атмосферу.
4. Обеспечение равномерного распространения по всей площади воздуха с требуемыми параметрами.

Для складских помещений применяется большое количество различных вариантов воздухообмена. Существуют классификации систем вентиляции по следующим критериям:

• назначение;
• принцип движения воздушных масс;
• конструктивные особенности;
• масштабы охвата.

По назначению выделяют:

• приточные;
• вытяжные;
• смешанные (приточно-вытяжные) системы.

Приточные элементы обеспечивают поступление воздуха в помещение. Вытяжные выполняют задачу выведения воздушных масс. Смешанные системы включают связанные между собой приточные и вытяжные линии.

По принципу движения воздуха:

• естественные;
• механические.

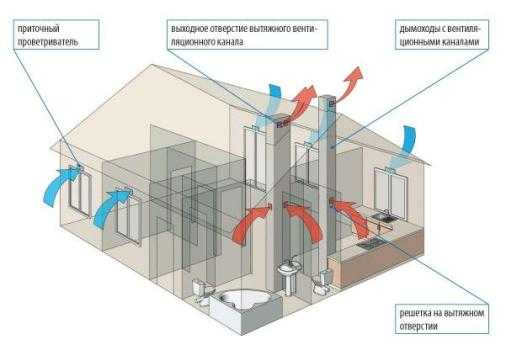

Естественный воздухообмен осуществляется за счёт конструирования линий таким образом, что движение воздушных масс происходит за счёт разности температуры внутри помещения и снаружи. Температурный контраст обеспечивают различия давления воздушных масс вне и внутри здания.

Механический тип воздухообмена обеспечивается за счёт принудительного нагнетания воздуха с помощью специального оборудования и приборов (вентиляторов).

По конструктивным особенностям:

• канальные;
• бесканальные.

Канальные системы обустраиваются в помещениях большой площади. Они состоят из разветвлённых линий, расположенных по всему пространству помещения. Для небольших объектов удобнее монтировать бесканальные конструкции с использованием потолочных и стеновых вентиляторов при механическом типе воздухообмена или отверстий при естественном типе.

По масштабам охвата:

• общеобменные;
• местного типа.

Общеобменные системы организуют вентиляцию по всему пространству склада. Местная вентиляция обеспечивает поступление воздуха на конкретном участке. Местные системы часто используются для «усиления» общеобменной вентиляции на отдельных участках. В случае необходимости конструкция дополняется элементами для очистки, нагрева и увлажнения воздуха.

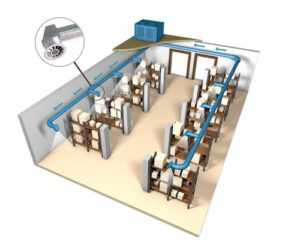

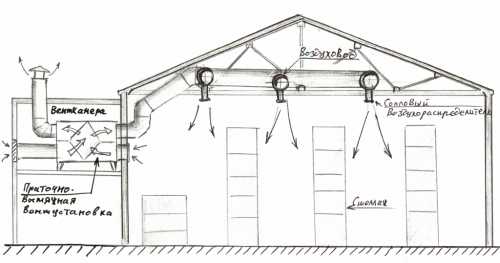

Схема вентиляции склада

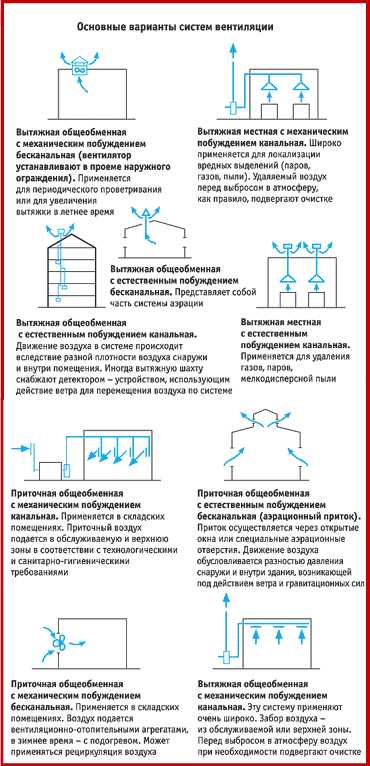

Варианты вентиляционных систем:

1. Вытяжная общеобменная естественного типа. Состоит из вытяжных шахт, устанавливаемых в кровле или стенах. Для усиления каналы «на выходе» дополняются дефлекторами.
2. Вытяжная общеобменная естественного типа (канальная). Используется для больших помещений.
3. Вытяжная общеобменная. Состоит из шахт вытяжки, которые выводятся через стены или кровлю. Оборудуются вентиляторами (тип механического принуждения) и дефлекторами для усиления тяги. Каналы не обустраиваются, шахты монтируются в необходимом количестве в нужных местах. Используется в качестве дополнительного средства периодического проветривания или для увеличения мощности воздухообмена в летнее время года.
4. Вытяжная местная механического типа. К местам, где необходим усиленный воздухообмен (хранение конкретных видов товаров, концентрация опасных газов и загрязнений воздуха), по потолку проводятся вытяжные каналы. В них монтируются вентиляторы. На выходе система дополняется оборудованием очистки, для удаления загрязнений из выводимого воздуха перед его выбросом в атмосферу.
5. Вытяжная местная естественного типа для удаления воздуха в местах концентрации и активного выделения газов и загрязнений.
6. Приточная общеобменная естественного типа без применения вентиляционных каналов. Воздух попадает в помещение через специальные отверстия, окна, раздвижные стены, ворота.
7. Приточная общеобменная механического типа (канальная). В специальное помещение, оборудованное вентилятором с фильтрами, системами нагрева/охлаждения, увлажнения подаётся свежий воздух. После прохождения всех этапов обработки воздух с оптимальными характеристиками подаётся через систему каналов в потолке непосредственно в складские помещения.
8. Приточная общеобменная, принудительная система без использования каналов.
9. Вытяжная общеобменная принудительного типа (канальная). Через несколько вытяжных отверстий, смонтированных в потолке, воздух с помощью вентиляторов выводится через каналы. При необходимости «на выходе», каналы оборудуются системами очистки.

Нормы и требования к складской вентиляции

Нормативы оборудования вентиляционных систем изложены в нескольких СНиП:

• 21—01—97;
• 23—02—03;
• 41—01—2003;
• 31—04—2001.

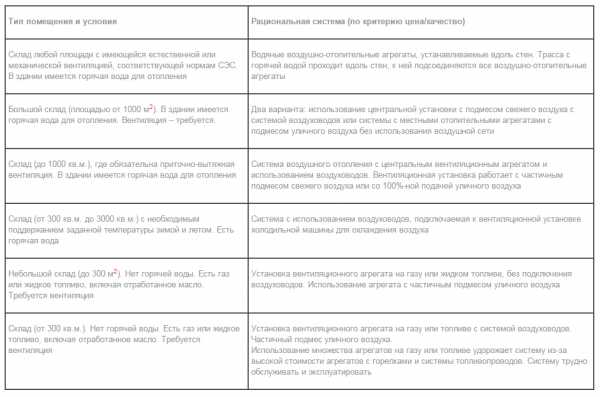

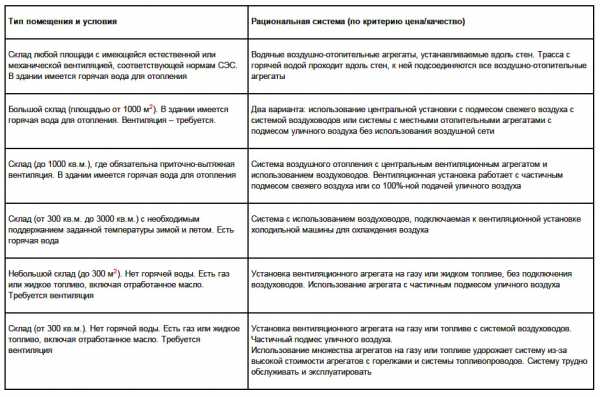

Рекомендуемые системы воздухообмена для различных типов объектов складского хранения:

1. Для складов с естественной или механической вентиляцией независимо от размеров помещения с системой отопления — водяные воздушно-отопительные агрегаты, установленные вдоль стен.
2. Склады площадью более 1 тыс. кв. м. с отоплением — центральная установка с подачей свежего воздуха и его распространением через систему разветвлённых воздуховодов или система автономных местных установок с подачей воздуха извне, без единой системы воздушных каналов.
3. Объект менее 1 тыс. кв. м. с проектной приточно-вытяжной вентиляцией и отоплением — центральный вентиляционный агрегат с линиями воздуховодов. Система работает с частичной или постоянной подачей свежего воздуха.
4. Помещение от 300 до 3 тыс. кв. м. с необходимостью поддержания постоянной температуры и влажности на протяжении всего года (если есть водоснабжение) — вентиляционная установка снабжается холодильной машиной с подачей воздуха по вентиляционным каналам для всего пространства здания.
5. Склад площадью до 300 кв. м. без водоснабжения — вентиляционное оборудование на газу или жидком топливе без подключения воздуховодов с частичной подачей свежего воздуха.
6. Складские площади более 300 кв. м. без водоснабжения — вентиляционный агрегат, требуемой мощности, на газу или жидком топливе. Использование нескольких установок небольшой мощности для покрытия всей площади нерационально, с финансовой точки зрения (высокая стоимость оборудования и расходы на топливо).

Важным показателем при проектировании систем вентиляции является кратность воздухообмена — числовое значение, которое показывает, сколько раз в помещении обновился воздух за единицы времени.

Особенности естественного воздухообмена

Линии приточно-вытяжных сетей должны иметь сопоставимую производительность при подаче и выводе воздуха. Шахты вытяжки для усиления воздухообмена снабжаются дефлекторами.

Естественное проветривание через специальные отверстия в стенах допускается, если загрязнение воздуха не превышает 30% от показателей предельно допустимых концентраций. Проёмы в стене располагаются на высоте 30—180 см. Отверстия для получения нужного воздухообмена можно оборудовать в несколько ярусов. Не рекомендуется использовать естественный воздухообмен без систем очистки для продовольственных объектов. В качестве приточных элементов могут использоваться раздвижные стены или ворота.

Расположение приточных каналов определяет высота потолков (кровли) склада. Так при высоте в 6 метров отверстия должны располагаться на уровне 3 метров.

В помещении на приточные отверстия монтируются специальные козырьки или решётки, которые позволяют направлять поступающий воздух под нужным углом. Эффективнее использовать специальные створки, направляющие воздух вверх. Если высота потолков склада более 6 метров, отверстия монтируются на уровне не менее 4 метров.

Элементы вытяжки монтируются в виде шахт в кровле или на уровне стыка стен и крыши. Трубы вытяжки должны возвышаться над коньком кровли не менее чем на 50 см. Для регулирования объёмов и скорости поступления воздуха все приточные и вытяжные элементы снабжаются специальными заглушками с несколькими уровнями перекрытия отверстий.

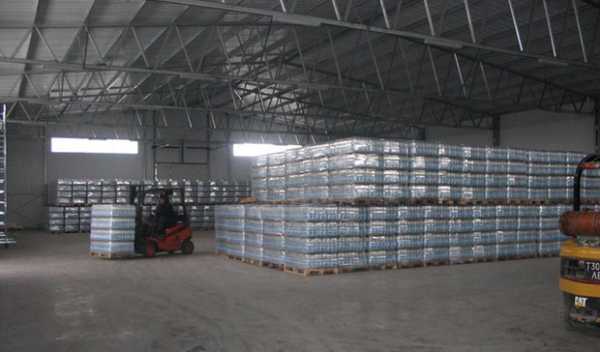

Естественная вентиляция на складе

Так как при строительстве объектов для хранения используются воздухопроницаемые материалы, для создания воздухообмена применяется принцип инфильтрации — неорганизованной вентиляции естественного типа. Параметры инфильтрации определяются с учётом разности температур снаружи и в помещении, различий давления. Кратность воздухообмена при инфильтрации должна равняться 1,5.

При проектировании принудительной вентиляции склада в обязательном порядке должны учитываться линии естественного воздухообмена и инфильтрация. Так как кратность воздухообмена складских помещений должна равняться 1, при использовании материалов и конструкций, способствующих инфильтрации, оборудование приточных линий является необязательным требованием.

Важнейшим показателем при проектировании является влажность. При поступлении воздуха с высокой концентрацией воды в помещении будет образовываться конденсат, который опасен для большого количества наименований продукции.

Для решения этой задачи важно регулировать объёмы поступающего воздуха, производить своевременный его нагрев или охлаждение, контролировать нормальную разницу температур товара и внешней атмосферы.

Особое внимание влажности стоит уделять в помещениях, выполненных из металлоконструкций. Летом стенки нагреваются до высоких температур, что провоцирует испарение влаги внутри помещения. С понижением температуры ночью накопившаяся влага в воздухе приводит к образованию конденсата. Решить проблему позволит повышение интенсивности воздухообмена. При этом нужно строго контролировать этот процесс, т. к. чрезмерная вентиляция приведёт к усыханию грузов.

Особенности принудительного воздухообмена

Принудительные или механические сети работают за счёт установки вентиляторов — приборов, позволяющих искусственно нагнетать воздух в нужных объёмах.

Преимущества использования такой вентиляции на складе:

• Независимость от внешних факторов — температуры и влажности на улице, осадков и ветра.
• Большая мощность перемещения воздуха (расстояние и объёмы).
• Дополнительные возможности очистки, увлажнения, нагрева или охлаждения (если у оборудования есть эти функций или установлены дополнительные агрегаты).
• Возможность оперативной и точной регулировки необходимых параметров.
• Удобство управления и использования.

К минусам стоит отнести стоимость, возможные поломки и сложности при монтаже.

Вентиляция склада для спиртосодержащей и химической продукции

Вентиляция склада алкогольной продукции и химических веществ имеет ряд особенностей. Обязательные условия:

• наличие приточно-вытяжной системы механического типа;
• поддержание конкретного уровня температуры на постоянном уровне в соответствии с требованиями к конкретному виду алкоголя.

Детальные параметры по режимам хранения алкогольной продукции устанавливаются профильными контролирующими органами — Федеральной службой по регулированию алкогольного рынка РФ.

Проект вентиляции склада для хранения спиртосодержащей продукции обязательно должен учитывать показатели кратности воздухообмена. Применяются следующие требования по кратности (единица времени — 60 минут) к складам хранения различных веществ:

1. Бензин, керосин, масла: кратность 1,5—2 (временное нахождение людей) / 3—5 (постоянное пребывание людей).
2. Сжиженный газ в баллонах: 0,5.
3. Растворители: 4—5 / 10.
4. Спирты, эфиры: 1,5—2 / 3—5.
5. Ядовитые вещества: 5.

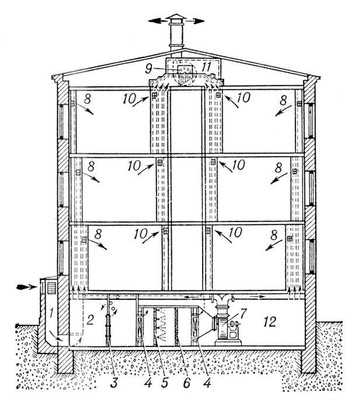

Схема вентиляции склада

Вентиляция складов воинских частей

Общевойсковые склады используются для хранения оружия, боеприпасов и другого имущества, которое требует особых условий. Это касается и вопросов вентиляции — создания максимально благоприятных условий по температуре и влажности для сохранного и безопасного размещения предметов и вещей длительное время.

При оборудовании системы воздухообмена на складе вооружённых сил применяются стандартные варианты и виды вентиляционных систем. Главное требование — создать необходимые условия микроклимата для длительного хранения опасных видов имущества. Все требования по обустройству вентиляции общевойсковых объектов изложены в специальных нормативах — ведомственных строительных нормах (ВСН 35—94 «Общевойсковые здания»).

vozduhstroy.ru

требования, нормы, проектирование приточно вытяжной системы вентиляции

Вентиляция склада – это одно из ключевых требований по обеспечению сохранности товаров в складских помещениях. Оптимальный режим хранения разрабатывается для каждой конкретной группы товаров и описывается в соответствующей нормативной документации (например, «Проект приказа Росалкогольрегулирования …» для складов алкогольной продукции, «Инструкция N 9-7-88» для зерна и круп, «Ведомственные строительные нормы …» для хранения строительных материалов и пр.).

Наши преимущества:

10

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м²

₽

Почему у нас лучшая цена?

24

Минимальные сроки

100

100% контроль качества

5

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

В каждом отдельном случае на систему вентиляции ложится прямая задача по обеспечению необходимых режимов температуры и влажности, поэтому для каждого складского объекта разрабатывается индивидуальный проект вентиляции – в соответствии с поставленными целями и особенностями складского помещения.

Существует несколько основных способов организации складских помещений:

• Складские помещения простейшего типа – защита от атмосферных осадков под навесом.
• Предохранение от воздействия атмосферных осадков и высоких температур в утепленных складах.
• Защита от низких температур в утепленных отапливаемых складах.
• Предохранение товара от воздействия высоких и низких температур, температурных перепадов и колебаний влажности в складах с искусственно поддерживаемым микроклиматом.

Требования к хранению

Для корректного хранения большинства групп товаров необходимы капитальные строения. Складские помещения должны быть сухими, чистыми, хорошо проветриваемыми, без посторонних запахов. Относительная влажность в помещении должна составлять от 50 до 70%, температура – от +5 до +18⁰ С. Контроль температуры и влажности осуществляется ответственными сотрудниками (лаборатория, ОТК). В складах должны быть установлены поверенные гигрометры психрометрические – их показания ежедневно вносятся в соответствующие журналы регистрации показаний.

Резкие колебания температуры и влажности даже в пределах допустимых диапазонов недопустимы – стабильность показаний обеспечивается системами вентиляции, отопления и кондиционирования.

Требования экономии энергии

Требования максимальной экономии энергии официально закреплено в Постановлении по тепловой защите зданий, разработанном на основе действующего Закона об энергии, а также в известном Федеральном законе о воздушных выбросах. С учетом этого требования должны проектироваться и создаваться все системы инженерного оборудования зданий и складов. На фоне повышенного внимания к теплоизоляции возводимых объектов все большее значение приобретает техника вентиляции и кондиционирования воздуха, прежде всего во вновь строящихся зданий. Эти системы обязаны в полной мере соответствовать уровню техники.

В то время как обычные отопительные установки обусловливают лишь тепловой режим здания, системы кондиционирования воздуха способны выполнять более широкие специальные задачи по качеству воздуха помещений, оказывая влияние не только на его температуру, но также на влажность и чистоту. Тем самым, безусловно, вносится существенный вклад в дело сохранения здоровья и работоспособности человека, причем одновременно достигается и другой положительный эффект, а именно решается проблема защиты зданий от скоплений влаги в стенах конструкций и на самих стенах и заметно повышается звукоизоляция строений. По соображениям гигиены и с учетом ряда физических аспектов из области строительного дела необходимо в обязательном порядке отводить из помещений воздух, пропитанный влагой и содержащий вредные вещества и запахи.

Решение технических проблем вентиляции

Для решения связанных с вентиляцией технических проблем существует множество разных возможностей. При этом, выбирая ту или иную установку, приходится учитывать особые граничные условия, относящиеся к данному зданию или помещению, ибо только решение применительно к конкретной проблеме даст искомый результат – экономичный, экологически чистый, энергосберегающий способ строительства. Поэтому все инженерные коммуникации, системы оборудования зданий, и техника кондиционирования воздуха в частности, непременно должны рассматриваться в тесной связи с архитектурно-строительными решениями строящегося объекта.

От чего нужно отталкиваться при выборе вентиляционной системы?

Каждый заказчик хочет не только сэкономить, но и добиться максимальной эффективности.  Для правильного выбора комплектных установок (систем) либо их отдельных элементов необходимо обладать определенной информацией, в большей или меньшей степени характеризующей эти установки. Речь идет прежде всего об объемных расходах воздуха; мощности, идущей на нагрев и охлаждение; разностей давлений.

Отталкиваться нужно и от площади помещения, высоты потолков, количества помещений с разными температурами, степени загрязнения воздуха, расчетного уровня шума.

Но один из основных факторов является то, что вы собираетесь хранить на складе.

Например если это склад с продовольствием, то важно учитывать санитарные нормы хранения, постоянную температуру воздуха, определенную влажность.

Если же на вашем складе имеются выделения вредных веществ то необходимо применить интенсивную вентиляцию учитывая нормы пожарной безопасности.

По санитарным нормам желательно установить вентиляцию таким образом, что бы обеспечить 100% обмен воздуха в течении 1 часа.

Виды вентиляции

• обогрев приточного воздуха электричеством
• обогрев приточного воздуха водой

Преимущества и недостатки той или иной установки

Приточно-вытяжная установка с электрическим нагревателем

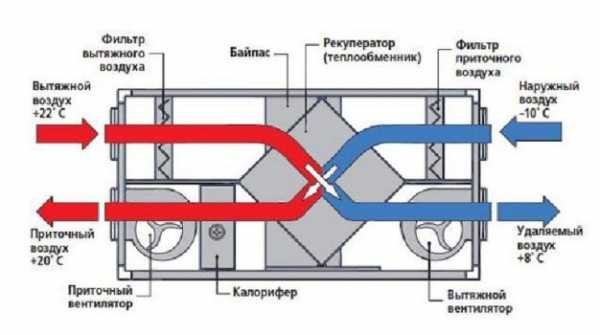

Как правило в такую установку монтируется рекуператор, делается это для уменьшения затрат электро-энергии. Разумным решением установки рекуператора на складском помещении от 1000 м². Рекуператоры бывают роторные и пластинчатые. Как правило большинство используют пластинчатые рекуператоры, из-за его не сложного устройства, небольшой стоимости, и высоким КПД. Недостатком является обмерзание пластит при низких температурах, в таком случае лучше установить роторный рекуператор.

Приточно-вытяжная установка с водяным нагревателем

Для установки такой системы необходимо иметь свою котельную, или собственную трассу с горячей водой (90-70 С^о) Изначальная стоимость установки  будет дороже чем ПВУ с электрическим нагревателем, но в дальнейшем его эксплуатация не только себя окупит, но и будет экономить ваш бюджет.

Так же при желании заказчика могут быть установлены секции охлаждения в ПВУ с водяным и электрическим нагревателем.

Воздушно-тепловые завесы

Установка воздушно тепловых завес необходима как минимум при въезде на склад. Они устанавливаются над воротами.  Если у вас склад разделен на разные помещения с разной температурой, то необходимо между ними установить воздушно-тепловые завесы. Работает как преграда не позволяя теплому воздуху просачиваться в помещение с более низкой температурой и наоборот, так же она не позволяет просачиваться газам, пыли.

Отопление складов

Отопление складов важная часть при проектировании склада, система отопления должна располагается в легко доступном месте, для его непосредственного обслуживания. Системы отопления бывают воздушные и водяные. Водяное отопление устанавливается как правило вдоль стен, где проходит отопление, что позволяет быстро и удобно установить его. Минусом является медлительность перепада температур. Воздушное отопление используется повсеместно и подключается к приточной системой вентиляции, что позволяет нам обеспечить склад теплом и свежим воздухом за небольшой промежуток времени. Так же такую систему выгодно использовать в помещениях с высокими потолками, что нельзя сказать о системе с водяным отоплением. Высокий КПД до 95%. Недостатком является его габаритность из-за большой транспортировки воздуха.

Цели и задачи

Задачи, которые могут быть реализованы путем монтажа в одном или нескольких помещениях, а так же в зданиях в целом, всегда определяются требованиями, предъявляемыми к качеству микроклимата на том или ином объекте. Одна из важнейших задач состоит в замещении отработавшего воздуха свежим( т.е. воздухообмене) . Благодаря весьма простым способам вентиляции здесь уже достигнуты достаточно хорошие результаты.

О воздухообмене

Воздухообмен – это процесс замены отработанного (загрязненного, нагретого) воздуха чистым для создания оптимального микроклимата в складском помещении. Различают естественный и искусственный воздухообмен.

Естественный воздухообмен осуществляется за счет перепада давления внутри и снаружи воздуха – без применения специального оборудования. Он осуществляется путем естественного проветривания (через окна, форточки) – аэрации, а также за счет движения потоков воздуха через щели и поры в стенах, окнах, дверях и кровле – инфильтрация.

Искусственный воздухообмен осуществляется под воздействием специального оборудования, объединенного в системы вентиляции и кондиционирования.

Кратность воздухообмена – показатель, определяющий, сколько раз в час требуется полностью заменить весь воздух в помещении, чтобы достичь допустимых параметров санитарно-гигиенических норм в части загрязненности воздуха (ПДК).

Кратность воздухообмена N определяется по формуле: N = V / W раз в 1 час., где:

• V (м³/ч) – необходимое количество чистого воздуха, поступающего в помещение в течение 1 часа;
• W (м³) – объем помещения.

Классификация вентиляционных систем, подходящих для разных складских помещений

Вентиляция обеспечивает:

• Воздухообмен для комфортных условий работы.
• Обогрев или охлаждение помещения для соблюдения условий хранения товара.
• Устранение посторонних запахов, избытка влажности, сырости.

В зависимости от конструктивных особенностей складского помещения и необходимого режима хранения товаров различают несколько обширных групп вентиляционных систем. Они классифицируются:

• По типу – естественные и искусственные.
• По сфере действия – местные и общеобменные.
• По назначению – приточные и вытяжные.
• По конструкции – бесканальные и канальные.

Конструкционные отличия в разных типах вентиляционных систем

Естественные и искусственные системы вентиляции.

Естественная вентиляция складских помещений осуществляется за счет конструкционных особенностей здания и расположения воздуховодов, для искусственной вентиляции используются специальные механические приборы. Чаще всего применяются смешанные системы – с элементами механической и естественной вентиляции.

Приточная, приточно-вытяжная и вытяжная вентиляция.

Задача приточной вентиляции – подать в помещение чистый воздух параллельно с вытеснением загрязненного либо предельно холодного/горячего воздуха.

Вытяжная вентиляция, напротив, обеспечивает отток из здания загрязненного либо нагретого воздуха. Взамен него в помещение поступает свежий воздух, который зачастую дополнительно очищают либо нагревают.

Приточно-вытяжная система совмещает аэрацию помещения с отводом отработанного воздуха.

Общеобменная и локальная вентиляция

Общеобменная система вентиляции обеспечивает необходимый микроклимат в масштабах всего склада, местные системы выполняют точечные вмешательства (к примеру, удаление загрязненного воздуха на конкретном участке).

Канальные и бесканальные системы вентиляции

Канальная система вентиляции характеризуется значительным количеством воздуховодов, по которым навстречу движется чистый и отработанный воздух. В бесканальных системах подобных воздуховодов нет, чаще всего в них используются вентиляторы, встроенные в стены, потолки или перекрытия. Естественное проветривание также относится к бесканальной системе вентиляции.

Принцип создания перепадов давления, применимо к складу

Перемещение воздуха при естественной вентиляции осуществляется за счет давления, создаваемого вследствие разницы температур внутри и снаружи складского помещения. Аэрация успешно используется в тех случаях, когда нет необходимости в дополнительной очистке приточного воздуха. При этом обязательным условием успешного воздухообмена является высокий перепад по высоте между воздухозаборником и дефлектором, выпускающим отработанный воздух – разница в высоте должна быть не менее 3 метров.

Естественная вентиляция применительно к складам

Естественная вентиляция проста в использовании и не требует дополнительных экономических затрат по обслуживанию. При разработке системы воздуховодов необходимо тщательно рассчитать их расположение (длина горизонтальных участков не должна составлять более 3м), высоту и расположение вентиляционных шахт, розу ветров и метеорологические данные региона – естественная вентиляция очень сильно зависит от атмосферных показателей может оказаться малоэффективной, если ПДК пыли, газов или взвесей превышает 30% от санитарной нормы либо требуется дополнительная очистка воздуха.

В большинстве случаев система естественной вентиляции создается как дополнение к общеобменной принудительной вентиляции. Различают следующие виды естественной вентиляции:

• Инфильтрация – неорганизованная вентиляция, выполняется за счет естественного воздухообмена между помещением и наружным пространством через воздухопроницаемые стены, ограждения, кровлю. Для складских помещений значение инфильтрации полуторакратно воздухообмену.
• Вытяжная – отвод воздуха выполняется посредством отводящих каналов. Компенсировать отток воздуха может инфильтрация.
• Приточно-вытяжная вентиляционная система обеспечивает циркуляцию воздуха в помещении: вводит чистый воздух через технические проемы в стенах и отводит отработанный воздух через вытяжные фрамуги или шахты.

Основные правила по монтажу естественной приточно-вытяжной вентиляции

• В теплое время года технические проемы для притока воздуха снаружи помещений должны располагаться на высоте 0,3 – 1,8 м от пола.
• В зимнее время года проемы устанавливаются: в складах высотой менее 6м – на уровне 3м от пола и выше; в складах высотой более 6м – не ниже 4м от пола.
• Рекомендуемое расположение вытяжных элементов – не менее 50 см выше конька крыши.

Механическая система вентиляции применительно к складу

Механическая (принудительная) система вентиляции значительно практичнее и надежнее, чем естественный воздухообмен:

• Создание необходимых условий хранения товара в любое время года вне зависимости от температуры внутри и снаружи помещения.
• Возможность дополнительной очистки, увлажнения, нагрева либо осушения воздуха.
• Отвод воздуха на любые необходимые расстояния от склада.

Для каждого складского комплекса вентиляционная система разрабатывается индивидуально. Комплекс может включать следующие элементы:

• Вентиляторы. Техническая основа любой принудительной вентиляции. Различают осевые, радиальные и диаметральные агрегаты. Каждый тип конструкции имеет свои особенности и оптимальные условия применения.
• Вентиляторные агрегаты. Среди широкого ассортимента моделей встречаются конструкции, предназначенные для установки на крышах или в вентиляционных каналах.
• Вентустановки приточно-вытяжные, вытяжные, приточные.
• Воздушно-тепловые завесы обустраиваются в промышленных помещениях, складах, открытых площадках.
• Шумоглушители снижают уровень шума в процессе работы вентиляционных установок.
• Воздушные фильтры очищают приточный воздух до уровня, установленного санитарными нормами.
• Воздухонагреватели (электрические, водяные) нагревают приточный воздух для создания благоприятных условий в помещении.
• Воздуховоды служат для транспортировки воздушных масс.
• Регулирующие и запорные устройства.
• Воздухораспределительные устройства (решетки, плафоны, щелевые воздуховоды и пр).
• Специальная тепловая изоляция.

Нормы вентиляции складов

При проектировании системы вентиляции следует руководствоваться строительными нормативными документами и требованиями к условиям хранения той группы товаров, что планируется размещать на складе. Из проектной документации обязательно необходимо учесть требования:

• НТП-АПК 1.10.17.001-03 «Нормы технологического проектирования баз и складов общего назначения предприятий ресурсного обеспечения»
• СНиП 21-01-97 «Пожарная безопасность зданий и сооружений»
• СНиП 23-02-03 «Тепловая защита зданий»
• СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»
• СНиП 31-04-2001 «Складские здания»
• ГОСТ 12.1.005–88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны»
• ГОСТ 12.1.004–91 «ССБТ. Пожарная безопасность»

Нормы кратности обмена воздушных потоков для складов

	Расчетная температура воздуха в помещении (для холодного периода года), °С	Кратность воздухообмена в час
		приток	вытяжка
1. Складские помещения для непродовольственных товаров	16	–	1
2. Складские помещения для продовольственных товаров	14	–	1
3. Экспедиции	14	2 (при отсутствии воздушно-тепловой завесы)
4. Цехи фасовки сахара-песка и крупы	18	По балансу	2 (и дополнительно местный отсос от технологич. оборудования)
5. Помещение предпродажной подготовки	18	2	1
6. Секции хранения конфликтных товаров	10	–	1
7. Материальный склад	10	–	–
8. Кладовая тары	5	–	1
9. Ремонтные мастерские	16	по расчету
10. Железнодорожный дебаркадер	5	–	1
11. Закрытые боксы для автомашин	5	по расчету
12. Залы образцов	18	–	1
Примечание. Расчетную температуру воздуха и кратность воздухообмена для служебных и бытовых помещений следует принимать в соответствии со СНиП «Вспомогательные здания и помещения промышленных предприятий».

Проектирование

Для разработке подробного проекта требуются следующие данные:

1. Тип хранимой продукции, а также количество и объемы.
2. Количество, мощность и тип основного освещения, применяемого на складе.
3. Технические условия, которые демонстрируют возможность подключения к инженерным системам.
4. Существующий тип воздухонагревателя.
5. Есть ли нужда в охлаждении в летний период приточного воздуха.
6. Обычное количество присутствующего на складе персонала.
7. Расположение помещения по сторонам света.
8. Подробная характеристика оконных и дверных проемов, их тип и количество.
9. Наличие на территории склада конструктивных элементов – балки, колонны, ригеля и т.п.
10. Тип кровли, а также возможность ее использования для прохода некоторых узлов вентиляции.
11. Предполагаемые или возможные места, где будут присутствовать важные элементы системы вентиляции.
12. Категория здания или помещения по противопожарному решению

Вентиляция склада из металлоконструкций

При разработке проекта вентиляции металлического склада наиболее рациональным выходом станет принудительная система с ручным или автоматическим управлением. Дело в том, что в дневное металлоконструкции очень сильно накаляются на солнце, вследствие чего в помещении более активно испаряется влага и растет влажность воздуха. В ночное время, когда температура резко падает (что также недопустимо для многих групп товаров) и на поверхности товара образуется конденсат. Поэтому в ночное время требуется более интенсивный воздухообмен.

Влажность воздуха

Избыточная либо недостаточная влажность воздуха губительно сказывается на качестве хранящегося товара. Для того, чтобы контролировать уровень влажности воздуха, специалисты ОТК ежедневно проверяют показания приборов и заносят данные в журнал учета.

В течение всего года системы вентиляции, отопления и кондиционирования совместно работают над обеспечением необходимых условий хранения грузов. Однако высокая разница между температурой снаружи и внутри помещения может привести к образованию конденсата и увлажнению продукции. Чтобы этого не произошло, необходимо более интенсивно проветривать складские помещения в осенний и весенний периоды, чтобы как можно быстрее выровнять температуры груза и воздуха снаружи помещения.

Расчет вентиляции склада с примером

Расчет вентиляции помещения осуществляется по каждому из видов загрязнений, присутствующих в воздухе.

Расчет ведется по количеству приточного воздуха, необходимого для нормальных условий работы. Расчет вытяжной вентиляции выполняется после расчета приточной вентиляции и основывается на обеспечении баланса приточного и вытяжного воздуха на объекте. В зависимости от особенностей складского объекта расчет можно производить:

• по излишкам тепла
• при повышенном содержании влаги
• расчет выделений от персонала

Наиболее часто на складских объектах рассчитывают вентиляцию для снижения влажности внутри помещения. Для расчёта нужно знать температуру наружного воздуха, внутреннего воздуха и их относительную влажность: tн, tв, jн, jн. Из этих показателей мы можем получить абсолютную влажность dн и dв.

• В случаях, когда необходимо снижение влажности воздуха в помещении, проветривать его разрешено, только если абсолютная влажность наружного ниже абсолютной влажности в помещении
• Если необходимо понизить влажность и температуру в помещении, то проветривание допускается в случаях, когда температура и влажность воздуха вне помещения ниже температуры и относительной влажности внутри.

Пример: пусть jн = 60%, tн = +13 °С, а jв = 90%. С помощью психометрической таблицы находим dн = 6,75 г/м3; dв = 11,44 г/м3. Так как dн меньше dв, то проветривание вызовет снижение внутренней влажности воздуха.

Получите коммерческое предложение на email:

Нужна консультация? Звоните:

8(495) 118-27-34

Отзывы о компании ООО “ИНТЕХ”:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

www.air-ventilation.ru

Вентиляция складов и складских помещений: нормативы, требования, оборудование

Сохранность и срок годности товаров и продуктов, хранящихся на складе, во многом обеспечивается за счёт подбора нужной температуры, подвижности воздуха и относительной влажности. Посему требования к условиям хранения грузов разделяется на три категории.

Также смотрите: проект вентиляции на складе алкоголя площадью 3500 кв.м. как снизить влажность на складе, как повысить влажность на складе, чем измерить влажность на складе

1. Первая категория требований. Защита продуктов и материалов от атмосферных осадков и низких или высоких температур: точных приборов, электротехнических материалов, определённых марок стали, проката цветных металлов. А также защита от резкого перепада температуры, хранение в охлаждённых и утеплённых отапливаемых складских помещениях.
2. Вторая категория требований. Защита товаров от низких температур и атмосферных осадков: олова, лакокрасочных материалов, измерительных приборов, кабельных изделий, инструментов. И их хранение на складах отапливаемого утеплённого типа.
3. Третья категория требований. Защита материалов от высоких температур и атмосферных осадков: резины, толи, рубероида, кожи. И хранение при охлаждаемых условиях в утеплённых складах.
4. Четвертая категория требований. Предохранение от атмосферных осадков. Хранение под навесом в неутеплённых складах.

Чтобы создать нужные климатические условия используют системы отопления, кондиционирования и вентиляции воздуха. А в неотапливаемых складах – систему вентиляции. Вентиляция склада – это совокупность систем и устройств, которые служат для организации воздухообмена. Целью вентиляции является обеспечение необходимых климатических условий и чистоту воздуха в помещении, которое соответствует санитарным, гигиеническим и технологическим нормам.

Классификация вентиляционных систем

Различают 16 вариантов вентиляционных систем, подходящих для разных складских помещений. Классифицировать вентиляцию можно по нескольким основополагающим критериям:

• назначению: приточные и вытяжные;
• конструктивным особенностям: бесканальные и канальные;
• сфере действия: общеобменные и местные;
• принцип создания перепадов давления, нужных для перемещения воздуха: механическое или естественное побуждение.

Назначение. Приточная вентиляция подаёт в помещение чистый воздух взамен удалённого. Вытяжная – удаляет загрязнённый воздух. При необходимости, подаваемый воздух подвергается дополнительной обработке – увлажнению, очистке или нагреву. Если при обустройстве склада используются приточная и вытяжная вентиляция, то они должны иметь схожую производительность. Конструкция. Канальные системы обладают разветвлённой сетью воздуховодов, перемещающих воздух. Бесканальные не имеют этих систем и необходимы для аэрации, монтаже вентиляторов в стены и перекрытия. Сфера действия. Общеобменные системы вентилируют всё помещение или большую его часть. Используются для устранения избыточной влаги и тепла, обеспечения гигиенических и санитарных норм, разбавления вредных газов и паров. При недостатке тепла в складском помещении используют общеобменную вентиляцию приточного типа с механическим побуждением и подогревом воздуха, очищенного от пыли. Местные системы вентиляции на складе используются для локального применения на определённых участках. С помощью них удаляется загрязнённый воздух и подаётся чистый воздух.

Принцип создания перепадов давления

При естественной вентиляции, называемой аэрацией, перемещение воздуха происходит под давлением, которое возникает из-за разности температур внутри и вне помещения, в результате воздействия ветра на здание или при одновременном действии обеих причин. Аэрация не применяется в случаях, когда необходима предварительная обработка приточного воздуха или когда он вызывает туман или конденсат в помещении.

Факт: при аэрации перепад по высоте между дефлектором, выбрасывающим воздух и забором, принимающим воздух, должен быть не мене 3 метров.

А длина участков воздуховодов горизонтального типа  – не больше 3 метров, скорость в них воздуха в них – не выше 1 м/с. Естественная вентиляция проста в применении и не требует использования дорогостоящего оборудования. Однако её зависимость от множества переменных факторов, таких как: температура, направление и влажность воздуха, ветер, давление, делает аэрацию неспособной создать определённые условия на складе.

Схема механической приточно-вытяжной вентиляции: 1 — воздухозаборная шахта; 2 — пылеосадочная камера; 3 — масляный фильтр; 4 — калориферы; 5 — увлажнительные сопла; 6 — каплеотделитель; 7 — вентилятор; 8 — приточные каналы; 9 — вытяжной вентилятор; 10 — вытяжные каналы; 11 — вытяжная камера; 12 — приточная камера.

Механическая система вентиляции использует специальное оборудование:

• фильтры;
• вентиляторы;
• пылеуловители;
• шумоглушители;
• электродвигатели;
• воздухонагреватели;
• вентиляционные установки.

И позволяет перемещать воздух на нужное расстояние, удалять воздух и подавать его независимо от окружающей среды. При этом воздух может подвергаться дополнительной обработке – очистке, увлажнению, нагреванию. Такая обработка невозможна при аэрации. Воздух в системах такой вентиляции перемешается с помощью электрических вентиляторов. Наибольшим спросом пользуются центробежные, которые ещё называют радиальными и осевые. Осевые вентиляторы создают небольшое давление. А радиальные делятся на три категории: низкого, среднего и высокого давления. На складах используют преимущественно вентиляторы с низким давлением. На практике чаще всего используют смешанные системы, то есть механическую и естественную одновременно.

Нормы вентиляции складов: чем руководствоваться при выборе?

При монтаже вентиляции можно использовать сочетание нескольких вентилируемых систем. Например, использовать приток воздуха естественным путём и механическую вытяжку. Всё зависит от параметров склада и груза. Совет: не рекомендуется использовать систему аэрации для продовольствия, т.к. приточный воздух всегда загрязнён и не подвергается очистке. При выборе вентиляции рекомендуется руководствоваться СНиП вентиляция склада и документами ГОСТ:

• СНиП 21-01-97;
• СНиП 23-02-03;
• СНиП 41-01-2003;
• СНиП 31-04-2001;
• ГОСТ 12.1.005–88;
• ГОСТ 12.1.004–91.

Воздухообмен

Воздухообмен – это процесс замены загрязнённого воздуха в помещении на чистый, что создаёт воздушную среду, соответствующую санитарно-гигиеническим требованиям. В большинстве случаев воздухообмен определяется параметрами воздуха. Чтобы определить объём вентиляционного воздуха в единицу времени необходимо быть в курсе видов и количества вредных выделений на складе: избытка влаги, тепла, газов, пыли и паров. Информацию об этом можно найти в Справочнике проектировщика, главе «Тепловой режим здания».

Проектирование вентиляции складских помещений алкогольной продукции, химических и летучих веществ

Читайте подробнее: нормы влажности и вентиляции на алкогольных складах

Для правильного и эффективного хранения химических веществ на складе необходимо, чтобы вентиляция склада алкогольной продукции или других веществ была организована по проект условий вентиляции. Например, на складе алкогольной продукции должны быть следующие условия:

• приточно-вытяжная вентиляция с механическим побуждением;
• выполнение требование по температуре в зависимости от типа алкоголя.

Подробнее это описано в «Приложении к Приказу Федеральной службы по регулированию алкогольного рынка от 26.10.2010 N 59н».   Для создания проекта понадобятся: химический состав воздуха, динамическое и физическое состояния. Климат внутри склада зависит от температуры, скорости перемещения потоков воздуха и влажности. Если на складских помещениях, на которых хранятся безвредные вещества, можно использовать однократный воздухообмен, то вентиляция склада ГСМ или других веществ, требует установки датчиков, контролирующих химический состав воздуха.

Естественная вентиляция

Так как строительные материалы, из которых изготовлены ограждения, являются воздухопроницаемыми, то при разности давлений внутреннего и наружного воздуха через потолки, стены, полы и окна здания, воздухообмен происходит по принципу инфильтрации. Инфильтрация – это естественная и неорганизованная вентиляция. Значение инфильтрации зависит от разности температур внутри и снаружи помещения, скорости ветра и разности давления воздуха внутри и снаружи. На складах значение инфильтрации полуторакратно воздухообмену. Естественную вентиляцию необходимо учитывать при организации общеобменной вентиляции с принудительным побуждением. Принимая в расчёт то, что для большинства складских помещений рекомендуется применять однократный воздухообмен посредством искусственной вентиляции, то можно не организовывать приток воздуха: инфильтрация компенсирует объём удаляемого из помещения воздуха. Естественная вентиляция разделяется на два вида:

1. Вытяжная. Без организации поступления воздуха с помощью канальной системы.
2. Приточно-вытяжная. С организацией притока воздуха с помощью аэрации.

Канальные системы чаще всего используются для организации вспомогательных помещений и зданий складов, где присутствует небольшой воздухообмен и неорганизованный приток воздуха сквозь воздухопроницаемые ограждающие конструкции. В этом случае воздух, под действием разных давлений внутри и снаружи здания, перемещается по каналам. Чтобы урегулировать количество перемещаемого воздуха по каналам используются специальные приспособления. Например, чтобы повысить давление в канальной вентилирующей системе устанавливают насадки-дефлектора над вытяжной шахтой. Все конструктивные элементы естественной вентиляции описаны в Справочнике проектировщика. При аэрации воздухообмен происходит через световые фонари и открытые фрамуги в окнах под действием разности давлений внутреннего и наружного воздуха, а также давления, которое создается от ветра. Аэрацию не используют, если требуется дополнительная обработка воздуха или концентрация пыли и газов в воздухе превышает 30% значения ПДК (предельно допустимой концентрации). Чтобы организовать приток наружного воздуха в тёплое время года используют проёмы в наружных стенах, которые располагаются на высоте 0,3-1,8 м от пола. Проёмы для притока воздуха можно устанавливать в два и более яруса в продольных стенах склада, свободных от пристроек. Приточными проёмами могут быть раздвижные стены и ворота. В переходное и зимнее время года проёмы устанавливаются в наружных стенах. При этом низ проёма в складах высотой ниже 6 м должен устанавливаться на высоте не мене 3 м от пола.

Нюанс: проёмы оборудуются козырьками или иными элементами конструкции, которые отклоняют приточный воздух под углом вверх.

А в складах высотой выше 6 метров – проёмы устанавливаются на высоте не менее 4 метров от пола. Загрязнённый воздух удаляется из помещения с помощью вытяжных фрамуг или шахт. Рекомендуемое расположение вытяжных элементов – не менее 50 см выше конька крыши. Это позволит избежать опрокидывания наружных элементов при воздействии сильного ветра. Тепловое давление (разность наружного и внутреннего воздуха) аэрации регулируется открытием-закрытием фрамуг. Чтобы управлять воздухообменом, все нижние, приточные и вытяжные верхние отверстия оборудуются открывающимися переплётами с нижней, средней и верхней осями вращения. Более удобными считаются створки с нижней осью вращения, которые открываются внутрь помещения и отклоняют приточный воздух вверх. Общее значение площади открытых проёмов можно определить по объёму воздуха, поступающего в помещение и удаляющегося из него.

Проектирование вентиляции склада: влажность воздуха

Наиболее важным критерием во время проектирования склада является определённая влажность воздуха. Высокая разница в температуре груза, хранимого на складе, и наружного воздуха происходит при смене времён года. Весной наружный воздух прогревается намного быстрее чем груз, находящийся в помещении. И если вентилировать склад тёплым и влажным воздухом, то на холодной поверхности груза образуется конденсат. Осенью наружный воздух холоднее, чем груз. Поэтому вентиляция в интенсивном темпе также приведёт к конденсату и переувлажнению груза. Ввиду этих причин необходимо осенью и весной вентилировать склад чаще, чем обычно, чтобы постепенно выровнять температуру помещения и грузу относительно окружающей среды.

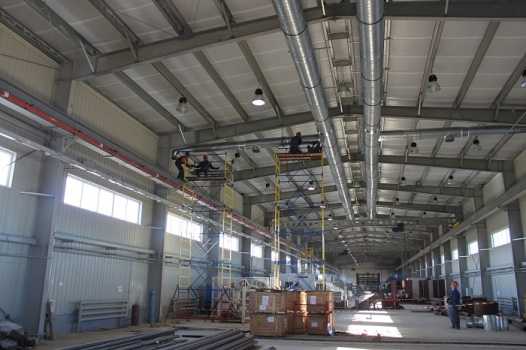

Вентиляция склада из металлоконструкций

Организация вентиляции на складе, состоящем из металлоконструкции, требует продуманного подхода. Всё дело в том, что днём металл раскаляется под солнцем до 70⁰С, что вызывает нагревание штабеля гигроскопичного груза и испарение влаги с его поверхности. Из-за этого на складе значительно повышается влажность. Ночью же температура металлических элементов понижается на 5-10⁰С ниже по сравнению с температурой окружающей среды. Итогом становится образование конденсата из-за контакта тёплого и влажного воздуха.  Выходом станет интенсивная вентиляция в это время. Однако днём это может привести к усыханию груза.

Расчёт

Чтобы правильно определить целесообразность проветривания склада, необходимо провести расчет вентиляции склада. Для расчёта нужно знать температуру наружного воздуха, внутреннего воздуха и их относительную влажность: tн, tв, jн, jн. Применяя данные, полученные с приборов, психометрические таблицы и диаграммы состояния, легко получить абсолютную влажность dн и dв. В случаях, когда необходимо снижение влажности воздуха в помещении, проветривать его разрешено, только если абсолютная влажность наружного ниже абсолютной влажности в помещении. В этом случае температура наружного воздуха может быть выше температуры внутреннего воздуха. Высокая относительная влажность наружного воздуха оставляет возможность того, что снижение абсолютной внутренней влажности воздуха за счёт притока наружного холодного воздуха может сопровождаться повышением его значения относительной влажности. В подобных ситуациях необходимо понять, целесообразно ли снижать абсолютную влажность.

Пример: пусть jн = 60%, tн = +13 °С, а jв = 90%. С помощью психометрической таблицы находим dн = 6,75 г/м3; dв = 11,44 г/м3. Так как dн меньше dв, то проветривание вызовет снижение внутренней влажности воздуха.

То есть, когда необходимо понизить температуру в помещении, можно применять проветривание только когда внутренняя температура выше температуры снаружи. Также стоит обратить внимание на абсолютную влажность наружного воздуха, которая должна быть ниже абсолютной влажности воздуха внутри помещения. Что касается относительной влажности воздуха снаружи, то при большой разнице температур она может быть выше относительной влажности воздуха внутри. Если необходимо понизить влажность и температуру в помещении, то проветривание допускается в случаях, когда температура и влажность воздуха вне помещения ниже температуры и относительной влажности внутри.

Механическая система вентиляции

Механическая система, в отличие от систем с естественным побуждением, для перемещения воздуха использует вентиляторы. Такие системы имеют множество преимуществ:

• независимость от температурных колебаний наружного воздуха и ветра;
• способность перемещать воздух на большие расстояния;
• возможность обработки воздуха: очистки, увлажнения, нагрева и осушения.

Приточные механические системы действуют следующим образом: наружный воздух поступает в приточную камеру через воздухоприёмный элемент. В камере воздух подвергается необходимой обработке: очистке от пыли, увлажнению и т.д. И затем по каналам направляется в помещение. В вытяжных системах принцип такой: загрязнённый воздух удаляется из помещения через жалюзийные решётки или специальные укрытия (если используется местная вентиляция), а потом по воздуховодам направляется в вытяжную камеру и выбрасывается в окружающую среду. Чтобы регулировать отдельные ветви приточных и вытяжных воздуховодов используются задвижки и дроссель-клапаны. С помощью механической системы можно создать необходимый воздухообмен в зависимости от условий хранения, например вентиляции склада ЛВЖ. Эффективная работа вентиляции преимущественно зависит от грамотной установки воздухораспределительной системы. К ней относятся многие элементы: сопла, насадки, решётки, щелевые устройства и многое другое. Ассортимент таких элементом на современном рынке многообразен, и многие производители оборудования для вентиляции поставят полный комплекс таких элементов, и за справедливую плату спроектируют и осуществят проект вентиляции.

skladovoy.ru

Вентиляция складов: требования, нормы, проектирование, монтаж

Вентиляцию склада Вы можете заказать с монтажом “под ключ”, позвонив по телефону в Москве: +7 (495) 241-17-30. Осуществляем проектирование и поставку систем вентиляции для складов по России.

Отправьте быструю заявку

Вентиляция склада представляет собой комплекс устройств и систем, служащих для организации качественного воздухообмена внутри помещения, главная цель которых — обеспечить такие макроклиматические условия, которые отвечают технологическим и санитарно-гигиеническим нормативам.

Вентиляция складских помещений нацелена на выполнение важной задачи — создание оптимальной среды для сохранности продукции и материальных ценностей, находящихся внутри. Соблюдение качественных условий хранения и сроков годности продукции можно обеспечить, правильно подобрав необходимую температуру, показатели относительной влажности и подвижности воздушных масс.

“Инвест Строй” – профессиональная климатическая компания, готовая реализовать решения любых задач по климатическому и другому инженерному оборудованию “под ключ”. Выполним полный цикл работ: подбор оборудования, проектирование, монтаж, поставка и обслуживание.

Звоните сейчас: 8 (495) 241-17-30. Отправьте заявку

Естественная и принудительная вентиляция склада

Если используется естественная вентиляция, то более холодный воздух с улицы через заборные отверстия поступает в помещения, а теплый воздух уходит через вытяжные отверстия. Приточные отверстия делают на расстоянии 0,3-1,8 метра от земли. Но при этом нужно оградить их от заметания снегом.

Естественная вентиляция складов – как правило, применяется при хранении продукции, сохранность которой не зависит (мало зависит) от температуры окружающей среды. В этом случае отопления склада, как правило, не требуется.
В случаях, когда склад отапливается (до +10..11С), применение естественной вентиляции так же распространено — как самый простой и дешевый способ нормативного воздухообмена.

Принудительная вентиляция склада применяется в случае проектирования и строительства склада с требуемыми климатическими условиями (температура, влажность). К примеру, склад пищевой продукции (нескоропортящейся) – в любом случае будет оснащен, кроме отопления, принудительной вентиляцией.

Логистические центры – в подавляющем большинстве имеют вентилируемые и отапливаемые складские площади с изменяемыми параметрами внутреннего микроклимата.

Монтаж принудительной вентиляции требует затрат на покупку оборудования, в процессе использования возникают дополнительные затраты (электрическая и тепловая энергия, эксплуатационные расходы). Размещать вентиляционное оборудование нужно в соответствии с проектной документацией.

В случае пожара вентиляция отключается, включаются вентиляторы дымоудаления и подпора воздуха. Подробнее о дымоудалении мы напишем в одной из наших следующих статей.

Принцип создания перепадов давления

При естественной вентиляции, называемой аэрацией, перемещение воздуха происходит под давлением, которое возникает из-за разности температур внутри и вне помещения, в результате воздействия ветра на здание или при одновременном действии обеих причин. Аэрация не применяется в случаях, когда необходима предварительная обработка приточного воздуха или когда он вызывает туман или конденсат в помещении.

Факт: при аэрации перепад по высоте между дефлектором, выбрасывающим воздух и забором, принимающим воздух, должен быть не мене 3 метров.

А длина участков воздуховодов горизонтального типа  – не больше 3 метров, скорость в них воздуха в них – не выше 1 м/с. Естественная вентиляция проста в применении и не требует использования дорогостоящего оборудования. Однако её зависимость от множества переменных факторов, таких как: температура, направление и влажность воздуха, ветер, давление, делает аэрацию неспособной создать определённые условия на складе.

Схема механической приточно-вытяжной вентиляции: 1 — воздухозаборная шахта; 2 — пылеосадочная камера; 3 — масляный фильтр; 4 — калориферы; 5 — увлажнительные сопла; 6 — каплеотделитель; 7 — вентилятор; 8 — приточные каналы; 9 — вытяжной вентилятор; 10 — вытяжные каналы; 11 — вытяжная камера; 12 — приточная камера.

Механическая система вентиляции использует специальное оборудование:

• фильтры;
• вентиляторы;
• пылеуловители;
• шумоглушители;
• электродвигатели;
• воздухонагреватели;
• вентиляционные установки.

И позволяет перемещать воздух на нужное расстояние, удалять воздух и подавать его независимо от окружающей среды. При этом воздух может подвергаться дополнительной обработке – очистке, увлажнению, нагреванию. Такая обработка невозможна при аэрации. Воздух в системах такой вентиляции перемешается с помощью электрических вентиляторов. Наибольшим спросом пользуются центробежные, которые ещё называют радиальными и осевые. Осевые вентиляторы создают небольшое давление. А радиальные делятся на три категории: низкого, среднего и высокого давления. На складах используют преимущественно вентиляторы с низким давлением. На практике чаще всего используют смешанные системы, то есть механическую и естественную одновременно.

Нормы микроклимата для складов разного назначения

Как уже упоминалось, норма кратности воздухообмена зависит от того, что будет храниться на складе.

Приведем конкретные цифры:

Тип продукции	Кратность воздухообмена при временном пребывании людей	Кратность воздухообмена при постоянном пребывании людей
Спирты, эфиры	1.5-2	3-5
Нитролаки (закрытые)	0.5	0.5
Ядовитые вещества	5	5
Сжиженные газы в баллонах	0.5	0.5
Бензин, керосин, масла	1.5-2	3-5
Легковоспламеняющиеся жидкости (ЛВЖ)	4-5	10
Химические реактивы	2	2
Алкогольная продукция	8	8
Общетоварный склад	1	1
Продовольственные товары	1	1
Склад тары	1	1
Лекарственное растительное сырье	4	4
Дезинфицирующие средства	5	5

Расчет вентиляции склада

Расчет и тип применяемой вентиляции склада имеет прямую зависимость от его назначения. Вентиляция должна удалять основные типы загрязнений, выделяемые продукцией, машинами, выполняющими механизацию технологического процесса, оборудованием и даже персоналом в процессе эксплуатации:

• испарения воды;
• примеси ядовитого и взрывоопасного характера;
• горячий воздух, выхлопы от машин и применяемого оборудования.


При расчете вентиляции нужно учитывать каждый из видов загрязнений, которые присутствуют в воздухе. Он также ведется исходя из кол-ва приточного воздуха, который нужен для создания нормальных рабочих условий.

Расчет для складов с взрывоопасными и токсичными материалами

При таких расчетах, ключевая задача — снижение токсичных выделений и испарений до допустимого уровня.

Q = Qu + (M – Qu(Km – Kp)/(Ku – Kp), где М (мг*час) — масса токсичных веществ, выделяемых за один час, Km (мг/м3) — содержание токсичных веществ в воздухе, отводимых локальными системами, Кр (мг/м3) — кол-во отравляющих веществ в приточных воздушных массах, Ku (мг/м3) — содержание токсичных веществ в воздухе, отводимых общеобменными системами.

Расчет объема приточного воздуха

Опр=3600*S*m*n, где S (м2) – площадь форточных отверстий, m (м/сек) — скорость движения воздуха (при естественной тяге показатель варьируется в пределах 1-1,5 м/с), n — коэффициент расхода воздуха, зависящий от степени открытия окон: при открытии под углом 30º он составляет 0,65, при 45º — 0,44, при 90º — 0,65.

Проектирование системы вентиляции складских помещений нужно доверять исключительно профессионалам, чтобы избежать нарушений и сбоев в системной работе, а также для поддержания оптимального микроклимата для хранимой продукции.

Факторы, влияющие на выбор вентиляции

В приоритете каждой организации извлечь максимальную выгоду при вводе в строй вентиляционной системы склада. Однако многие нормативы и стандарты заставляют заказчика балансировать между приоритетами и правилами. Если учитывать, что вентсистема разрабатывается в установленных пределах этих правил, то для заказчика в приоритете решение следующих задач:

• Эффективность. Наибольшая пропускная способность вентиляции способствует эффективному воздухообмену при минимальных затратах ресурсов на производство.
• Долговечность. Удачный подбор архитектуры вентсистемы, на которую будет оказываться низкое влияние от вредных веществ и деятельности складского помещения, позволит обеспечить долговечность сооружения.
• Энергопотребление. Если для вентшахты отводится лишь ограниченная роль в обеспечении воздухообмена, важно правильно подобрать тепловое оборудование. Система очищения воздуха, реализуемая с внедрением электрообогревателей, при должном подходе потребует минимального электроснабжения.
• Смета расходов. Наиболее важный аргумент, из которого исходит любой заказчик. В проектировании вентиляции профессиональные инженеры разрабатывают надежное сооружение, которое потребует минимальных материальных и трудовых ресурсов.

В редких случаях, когда бюджет не позволяет или сооружение должной вентиляции не оправдывает затраты, заказчик рассматривает вопрос о перепланировке/переоборудовании/модернизации самого склада.

Вентиляция общетоварного склада

На складе этого типа может быть вполне достаточно естественной циркуляции воздуха – в соответствии с техническим заданием на проектирование.

Если для хранения продукции нужные условия таким способом не могут быть получены, то не обойтись без вентиляции принудительного типа. При этом:

• Оборудование системы должно находиться в специально отведенных камерах (венткамерах), которые защищают огнестойкими преградами с пределом огнестойкости в соответствии с проектной документацией.
• Венткамеры для автоматики и вентиляционного оборудования снабжаются отдельным входом снаружи склада.

Если общетоварный склад находится в климатическом поясе, где расчётная температура зимой опускается ниже минус 15оС, то для ворот предусматриваются воздушные завесы – необходимость воздушно-тепловых завес определяется проектной документацией. Это делают для того, чтобы при погрузке и разгрузке холодный воздух с улицы не попадал внутрь помещения.

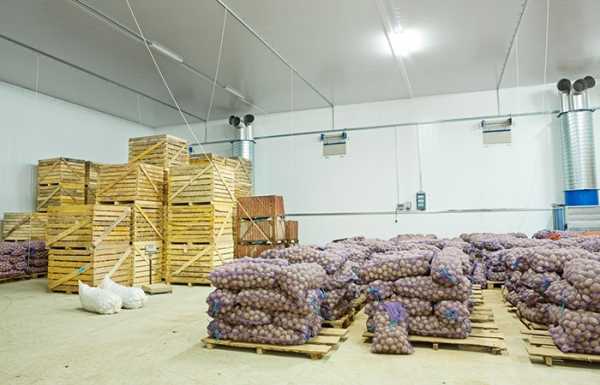

Вентиляция продуктового склада

Продуктовые склады условно можно разделить на несколько подтипов:

• сухую сыпучую продукцию;
• фрукты и овощи;
• консервы (бакалея).

Главный параметр для хранения пищевых продуктов – температура и влажность. Она должны быть не выше плюс 15оС, либо поддерживаться на том уровне, который требуется по условиям хранения. Значит, проект отопления и вентиляции данных складов выполняется в соответствии с техническим заданием.

Если же на складе хранится сыпучая продукция – то, с целью уменьшения ее температуры и выравнивания влажности, то условия регламентируются Приказом от 24 июня 1988 г. N 185 об утверждении инструкции по хранению зерна, семян, муки, крупы; также условия хранения регламентируются иными нормативами, в соответствии с которыми будет выполнена проектная документация.

К примеру, если влажность риса достигает 13%, а относительная влажность наружного воздуха составляет 55%, то дальнейшая просушка крупы запрещается. Если продолжить просушку, на выходе получится рис с трещинами.

Фрукты и овощи должны храниться при температуре 1-2 оC. В больших количествах они выделяют очень много влаги. Поэтому при проектировании системы вентиляции должны быть предусмотрены данные условия (для овощехранилища), также как и все условия хранения овощей, прописываются в Техническом задании на проектирование.

Вентиляция склада с алкогольной продукцией

Основное требования для склада – механическая приточно вытяжная вентиляция с кратностью воздухообмена 8. Это означает, что за один час весь объем воздуха на складе должен смениться восемь раз.

Есть одна особенность – при хранении шампанского и игристых вин, температура воздуха должна быть 16оС. Поэтому на таких складах кроме вентиляционной системы должна быть предусмотрены кондиционеры для охлаждения воздуха летом. Такие же условия хранения должны быть на складах с медовухой, сидором и пивом.

Основные документы, в которых содержаться требования к складам алкогольной продукции:

• ВНТП 35-93;
• ВНТП 04-94;

Все особенности должны быть указаны в проектной документации и выполнены в соответствии с ней (в разделе ОВиК).

Вентиляция фармацевтического склада

Хранение лекарственных препаратов требует оборудования склада приточно-вытяжной системой вентиляции. Как правило, каждому лекарственному средству соответствуют свои условия хранения, которые зависят от производителя и сырья.

Согласно Пособию по проектированию учреждений здравоохранения, температура воздуха должна быть 18оС. Соответственно должны быть предусмотрены системы отопления и кондиционирования.

Кратность воздуха также зависит от хранящейся продукции и прописана в Пособии по проектированию учреждений здравоохранения. К примеру, если на складе хранится растительное сырье, то показатель – 4, ядовитых препаратов и наркотических средств – 4 и т. д.

Вентиляция складов фармацевтической промышленности требует серьезной проработки проектной документации по вентиляции и отоплению, как в части Технического задания, так и в части исполнения собственно раздела ОВиК (применяемого оборудования, требований и т.п.).

Ошибки в организации вентиляции склада

При неправильном проекте или использовании уже имеющейся вентиляции встречается несколько ошибок:

​

Отправьте заявку и получите КП

Подберем оборудование, удешевим смету, проверим проект, доставим и смонтируем в срок.

www.airclimat.ru

Вентиляция складских помещений – требования, нормы и СНиП

Те правила, которые применяются при обустройстве системы вентиляции в жилом помещении, не могут использоваться и для складских помещений.

Тут нужно учитывать то, что в жилом помещении будут находиться люди, тогда как на складе обычно храниться продукция с ограниченным сроком годности. На этот срок влияет и работа системы вентиляции. Качественные системы позволяют держать на уровне температуру воздуха и его влажность, что также очень важно.

Требования к вентиляции складских помещений

Проектирование складов происходит с уклоном именно в качественный воздухообмен – все технические параметры прописаны в соответствующих законодательных актах.

Но даже если бы их не было, то в интересах предприятия сделать так, чтобы хранимая продукция хранилась без ущерба как можно дольше. Все требования к вентиляции складских помещений можно условно разделить на две категории: это требования к хранению продукции и к экономии энергии.

Чтобы хранимые товары или предметы сохранялись как можно дольше, помещения должны качественно проветриваться и находиться в чистоте. Обращать внимание нужно на влажность воздуха, которая не должна превышать 70%.

Температура воздуха может варьироваться в зависимости от обстоятельств – она может начинаться с 5 градусов и заканчиваться температурой в 180 градусов выше нуля. Все указанные параметры должны фиксироваться датчиками, а сами снятые данные должны заноситься в специальный журнал.

Отклонение от установленных норм, даже на некоторое время, является недопустимым. К самой системе есть несколько особых требований, в частности, она должна изготовляться из материалов, устойчивых к воспламенению. Также устройства распределения воздушных потоков должны быть защищены от осадков.

Что касается экономии энергии, то вентиляция складских помещений не может иметь у себя активных подключений других вентиляционных шахт. Работа системы должна быть корректной, на что влияет и теплоизоляция склада.

Все перечисленные требования потребуется выдерживать еще на этапе строительства склада, так как альтернатива в виде кондиционера или тепловой установки не поможет обеспечить сохранность хранимого товара.

Вентиляция складских помещений нормы и СНиП

Все проектно-строительные работы обязательно регламентируются строгими нормативами.

Выделить можно следующее:

1. Во время работ придется следовать нормативам из НТП-АПК «Нормы проектирования баз и складов»
2. Из СниП можно выделить «Пожарную безопасность зданий», «Тепловую защиту зданий», «Складские помещения», «Отопление и вентиляция».
3. Также есть ГОСТы, среди которых можно назвать «Общие требования к воздуху рабочей зоны».

Нужно понимать, что все документы, которые затрагивает вентиляция складских помещений снип, влияют на параметры помещения, на его архитектуру. В свою очередь, вентиляция складских помещений нормы определяет, какой должна быть сама система вентиляции помещения.

Какая система может использоваться на складе?

Тут все зависит от специфики складского помещения, от специфики хранимого товара.

Выделить можно такие виды систем, как:

1. Естественная вентиляция, для которой нужно использовать специальное тепловое оборудование. Грязные потоки воздуха удаляются за счет поддержания разности в плотности воздушных масс.
2. Достаточно часто используются приточно-вытяжные установки, которые всегда имеют две задачи. Они одновременно удаляют так называемый грязный воздух и подают свежий. В качестве такой системы может выступать как простая шахта или полноценная канальная система.
3. Под сферой вентиляции принято понимать установки, которые обеспечивают обмен воздуха только на определенном локальном участке. Обычно ее устанавливают вместе с основной системой там, где это больше всего требуется. Например, таким местом может являться область возле холодильного оборудования или котельной.
4. Иногда на складе может использоваться только приточная или только вытяжная система вентиляции. Иногда полноценную систему установить по ряду объективных причин не получается, и тогда приходиться настраивать ее только на приток или отвод воздуха. Оставшуюся задачу выполняет электрооборудование.

Достаточно часто на выбор типа системы определяющее значение оказывает именно площадь складского помещения.



Вытяжная вентиляция складских помещений

Некоторые установленные на законодательном уровне нормы и правила заставляют владельцев складского помещения делать выбор между теми или иными приоритетами. Но есть приоритеты, которым должна отвечать вытяжная вентиляция складских помещений.

Это эффективность, которая заключается в достаточной пропускной способности установки при минимальных затратах. Сооружение должно быть долговечным, соответственно, на него не должны влиять существующие негативные факторы от деятельности склада. Система очистки воздуха должна потреблять минимальное количество энергии, чтобы ее использование было оправдано с экономической точки зрения.

Какими качествами должна обладать выбранная система?

При проектировании установки нужно решать несколько важных вопросов, в частности, защиту от осадков, простоту сборки и простоту дальнейшей эксплуатации. Очень важно выполнять расчет вентиляции последовательно, то есть, сначала определяется объем поступающего воздушной массы, требуемой для работы склада.

Именно от этих значений нужно отталкиваться при выборе пропускной способности установки. Во время расчета нужно тестировать склад на предмет уровня влажности воздуха, температуры и насыщения вредными газами.

Иногда не удается достичь баланса между притоком и забором воздуха, и тогда нужно делать выбор именно в пользу притока — за поступлением воздуха всегда должен оставаться приоритет. Дополнительные средства, такие как вентиляторы, помогут восстановить этот баланс.

Особенности естественной и принудительной вентиляции

Проветривание склада естественного характера является наиболее дешевым и доступным способом обеспечения качественного воздухообмена. Если у основания склада и наверху есть окна, то грязный воздух будет выходить.

Другое дело, что этот способ подходит только для помещения с небольшой площадью. Если же рассматривать достаточно крупные комплексы, то естественная вентиляция будет иметь должный эффект только на локальных участках.

Что касается принудительной вентиляции, то тут нужно использовать доступные инженерные механизмы, например вентилятор или более крупные установки с электродвигателем. Такой способ проветривания хорош тем, что можно регулировать воздухообмен, сделать локальную вентиляцию. Но подобный способ уступает полноценной системе, так как вентиляторы способны только забирать воздух.

vent-vozduh.ru

Проектирование вентиляции складов различного назначения

Склад – это крупный объект инфраструктуры с многоярусными стеллажами. Это, а также большие объемы помещений, создают трудности для осуществления воздухообмена. Иногда возникают зоны интенсивного проветривания или «мертвые», где движение воздушных масс отсутствует полностью. В связи с чем, продукты и материалы, хранящиеся на складе, могут испортиться. Поэтому проектирование вентиляции складов – это ответственная задача, решить которую могут только инженеры с высокой квалификацией.

Предпосылки для качественной вентиляции складов

Эффективная вентсистема – это не просто желание проектировщиков или заказчиков. Для хранения продуктов питания, строительных материала, ЛКМ, химических реагентов есть нормативные требования. В них указана оптимальная для хранения температура и влажность. Система воздухообмена призвана создать в конкретном складском помещении микроклимат, допустимый для данной группы товаров.

Пример вентиляционной схемы

Также в проекте следует учитывать персонал, обсуживающий склады. Люди не должны страдать от неприятных запахов или вредных испарений, мерзнуть зимой и перегреваться летом.

Классификация складских помещений

В расчете вентиляционной системы хранилищ важное место занимает класс склада. Мощность оборудования подбирается исходя из геометрических характеристик, типа ограждающих конструкций здания, а они зависят от класса:

• Класс А. Современные здания, при строительстве которых использовались передовые технологии. Высота от пола до перекрытий составляет от 8 метров. Внутреннее пространство заполнено многоярусными стеллажами. Постоянная температура поддерживается благодаря ограждающим конструкциям из материалов с низкой теплопроводностью.
• Класс В. Строительные конструкции и коммуникации более простые. Геометрические параметры сопоставимы с помещениями класса А. Склады второй категории являются многоэтажными. Высота от пола до потолка – 4-8 м. Минимальная расчётная температура внутри в зимнее время +10⁰С.
• Класс C. Самый распространенный. Высота потолков 3-18 м. Расчетная температура воздуха +8-+14⁰С. Полы выполнены из плитки, железобетона или асфальтобетона.
• Класс D. Кладовые с минимальными требованиями к микроклимату. Они не отапливаются и устраиваются в подвалах.

Требования к вентиляционным системам

Для проектирования вентиляции следует использовать нескольких источников нормативной литературы. Вот основные из них:

• СНиП 2.11.01-85* «Складские здания». Сейчас не является обязательным для исполнения. Рекомендуется Минстроем РФ, как справочная литература.
• СНиП 41-01-2003;
• СНиП 31-04-2001;
• ГОСТ 21.101—97;
• ГОСТ 21.205-93;
• ГОСТ 21.602-79.

Основополагающее требование для расчёта любой вентиляционной системы – это поддержание рассчитанного в проекте или указанного в техническом задании микроклимата. Воздух должно быть сухим и чистым. Кратность воздухообмена должна обеспечивать качественное проветривание и удаление неприятного запаха.

Относительная влажность воздуха на складах должна быть в пределах 50-70%, расчетная температура воздуха внутри – +5-+18 ⁰С. За это должен отвечать обслуживающий персонал, используя развешенные по складскому помещению термометры или гидрометры, или контролируя параметры микроклимата удаленно, посредство автоматической системы.

Кроме основных показателей по микроклимату при проектировании вентиляционных систем учитываются требования по энергоэффективности. Они закреплены в Федеральном законе. Системы вентиляции и кондиционирования должны функционировать с максимальным КПД при минимальных затратах энергии. Это возможно осуществить благодаря применению строительных материалов с низкой теплопроводностью, систем подогрева приточного воздуха, а также рециркуляции.

Виды вентсистем

Блок-схема

Виды систем вентиляции классифицируются по ряду признаков:

1. По области применения подразделяются на вытяжные и приточные. Вытяжка отвечает за удаление отработанного воздуха, приточка – за подачу чистого. Они часто объединяются в единые климатические мультикомплексы с обогревателями и кондиционерами. В зависимости от схемы складирования, системы могут быть оборудованы фильтрами для очистки.
2. По объему обрабатываемого воздуха – на общеобменные и местные. Общеобменная и местная вентиляция бывает вытяжной и приточной. Общеобменная отвечает за циркуляцию воздуха по всему складу. По вентканалам удаляются излишки влаги, тепла, вредные пары, примеси.

Если естественной тяги недостаточно, то они оборудуются механическими вентиляторами искусственного побуждения. Местная вытяжка и приточка обслуживает отдельное рабочее место или небольшой участок склада.

3. По способу подачи/забора воздушных масс – на системы с естественным и искусственным побуждением.

В естественном вентилировании применяется принцип аэрации. Он основан на разности температуры и давления снаружи и внутри склада. Свежий воздух засасывается внутрь через решетки, а отработанный вытесняется через вытяжные дефлекторы.

Пример проекта вентиляции

Перепад высоты установки входных и выходных отверстий в системе естественного вентилирования должен быть от 3000 мм, длина горизонтальных участков воздуховодов – до 3000 мм. Расчетная скорость движения воздуха – 1м/с.

Эффективность работы вентиляции без искусственного побуждения зависит от температуры, влажности и давления. Она не может обеспечить в полной мере воздухообмен в складских помещениях класса A,B,C.

4. По механизму подачи воздуха – на канального и бесканального типа.

Вентилирование с использованием механического оборудования даёт возможность перемешивать воздух на крупных складах. У проектировщика есть возможность заложить модули нагрева, фильтрации, а также кондиционеры.

В небольших по площади складах класса D часто применяются бесканальные вентиляционные системы. Это простые отверстия в стенах или крыше, закрытые решётками или механическими вентиляторами. В канальных вентсистемах воздух перемещается по специальным коробам квадратного или круглого сечения.

Особенности проектирования

Вентиляция складских помещений рассчитывается исходя из нормативных значений, указанных в СНиПах.

Схема вентиляционной системы на складе

Основным параметром для расчета является кратность воздухообмена. В старом СНиП 2.11.01-85* «Складские здания» для всех типов она равнялась единице. Это применимо к типовым помещениям для хранения не горючих и взрывобезопасных материалов.

Расчетные значения температуры и относительной влажности воздуха часто предоставляются заказчиком. Он должен выдать проектировщикам техническое задание, где указаны виды складируемой продукции, а также оптимальные параметры микроклимата для её хранения.

В поздней редакции каждой группе вредных и ядовитых веществ, а также химреагентов была присвоена своя расчетная кратность обмена воздуха:

Тип склада	Кратность обмена воздуха в час
	Временное нахождение сотрудников	Постоянное нахождение сотрудников
Бензин, керосин, солярка	1,5 -2	2,5 – 5
Метан, пропан, бутан, ацетилен в баллонах	0,5	–
Все растворители	4 – 5	9 – 10
Спирт, эфир	1,5 – 2	2,5 – 5
Нитролаки	0,5	–
Яды, их компоненты	5	–

Проектирование вентиляции складских помещений алкогольной продукции, химических и летучих веществ

Особенностью данных видов складов является присутствие в воздухе взрывоопасных летучих соединений. Согласно СанПиН 2.3.4.704-98, должны выполняться следующие требования:

• точки воздухозабора следует устанавливать в местах, куда исключено попадание вредных и горючих соединений;
• воздух должен удаляться посредством вентиляции с механическим побуждением. На выходе устанавливаются фильтры для глубокой очистки, которые исключают попадание во внешнюю среду опасных примесей;
• сигнализаторы загазованности устанавливаются в местах потенциальных утечек. Они призваны предупреждать персонал о предельной концентрации в воздухе взрывоопасных или ядовитых веществ;
• подсобные помещения оборудуются отдельной системой вентиляции, как общеобменной, так и местной;
• процент влажности должен составлять70-75%, температура +8 ⁰С;
• подсобки должны быть оборудованы приточкой/вытяжкой с естественным побуждением, а также установкой для аварийного вентилирования.

Подведем итоги

Надежная вентиляция складских помещений невозможна без профессионально составленного проекта, а для этого нужен опыт и команда профессионалов. У компании «Мега.ру» есть и то, и другое. Мы много лет проектируем инженерные системы для помещений, находящихся в Москве, Московской области и в соседних регионах. Так же индивидуально рассматриваем возможность сотрудничества на всей территории РФ.

Всю необходимую информацию и помощь специалистов вы можете получить, связавшись с нами по нескольким каналам связи. Они указаны в разделе «Контакты».



m-e-g-a.ru

Система вентиляции склада: проектирование, монтаж, нормы воздухообмена

Вернуться к полной версии

Cравнение товаров:

очистить

Сравнить

Чтобы получить коммерческое предложение, позвоните нам по телефону +7 (495) 745-01-41 или отправьте быструю заявку

Вентиляция склада – это совокупность систем и устройств, которые служат для организации воздухообмена. Целью вентиляции является обеспечение необходимых климатических условий и чистоту воздуха в помещении, которое соответствует санитарным, гигиеническим и технологическим нормам.

Требования к условиям хранения

Склад должен быть капитальным, сухими, чистым, хорошо проветриваемым, без посторонних запахов. Относительная влажность воздуха в помещении должна быть 60% ±10%, оптимальная температура: +18ºС ±5ºС, минимальная температура: +8ºС. На складах в доступном месте должны быть установлены, исправно функционирующие и содержащиеся в чистоте психрометры (гигрометры психрометрические). Показания приборов должны ежедневно заноситься в соответствующие журналы регистрации температуры и относительной влажности.

Не допускаются резкие колебания относительной влажности воздуха в помещении. Поддержание требуемой температуры и влажности воздуха на складе обеспечивается за счет изменения интенсивности воздухообмена системой вентиляции или проветриванием, регулированием работы отопительных приборов.

Сохранность и срок годности товаров и продуктов, хранящихся на складе, во многом обеспечивается за счёт подбора нужной температуры, подвижности воздуха и относительной влажности.

Требования к условиям хранения грузов разделяется на 4 категории:

1. Защита продуктов и материалов от атмосферных осадков и низких или высоких температур: точных приборов, электротехнических материалов, определённых марок стали, проката цветных металлов. А также защита от резкого перепада температуры, хранение в охлаждённых и утеплённых отапливаемых складских помещениях.
2. Защита товаров от низких температур и атмосферных осадков: олова, лакокрасочных материалов, измерительных приборов, кабельных изделий, инструментов. И их хранение на складах отапливаемого утеплённого типа.
3. Защита материалов от высоких температур и атмосферных осадков: резины, толи, рубероида, кожи. И хранение при охлаждаемых условиях в утеплённых складах.
4. Предохранение от атмосферных осадков. Хранение под навесом в неутеплённых складах.

Чтобы создать нужные климатические условия используют системы отопления, кондиционирования и вентиляции воздуха. А в неотапливаемых складах – систему вентиляции. Вентиляция склада – это совокупность систем и устройств, которые служат для организации воздухообмена. Целью вентиляции является обеспечение необходимых климатических условий и чистоту воздуха в помещении, которое соответствует санитарным, гигиеническим и технологическим нормам.

Нормы вентиляции складов (СНиПы и ГОСТы)

При выборе вентиляции рекомендуется руководствоваться СНиП вентиляция склада и документами ГОСТ:

	Расчетная температура воздуха в помещении (для холодного периода года), °С	Кратность воздухообмена в час
		приток	вытяжка
1. Складские помещения для непродовольственных товаров	16	–	1
2. Складские помещения для продовольственных товаров	14	–	1
3. Экспедиции	14	2 (при отсутствии воздушно-тепловой завесы)
4. Цехи фасовки сахара-песка и крупы	18	По балансу	2 (и дополнительно местный отсос от технологич. оборудования)
5. Помещение предпродажной подготовки	18	2	1
6. Секции хранения конфликтных товаров	10	–	1
7. Материальный склад	10	–	–
8. Кладовая тары	5	–	1
9. Ремонтные мастерские	16	по расчету
10. Железнодорожный дебаркадер	5	–	1
11. Закрытые боксы для автомашин	5	по расчету
12. Залы образцов	18	–	1
Примечание. Расчетную температуру воздуха и кратность воздухообмена для служебных и бытовых помещений следует принимать в соответствии со СНиП «Вспомогательные здания и помещения промышленных предприятий».

• В складских помещениях общетоварных складов как правило ограничиваются естественной вытяжной вентиляцией.
• При проектировании вентиляции складов легковоспламеняющихся жидкостей и аэрозолей следует предусматривать приточно-вытяжную вентиляцию с восьмикратным обменом воздуха в час с механическим притоком и вытяжкой. (ВНТП 02-85. п. 9.8 Ведомственные нормы технологического проектирования общетоварных складов)
• При проектировании вентиляции склада категории В, Д совмещенной с воздушным отоплением следует предусматривать вентустановки работающими на полной рециркуляции (при условии обеспечения требуемого однократного воздухообмена естественной вытяжной вентиляцией)
• -При проектированиии вентиляции кладов категории А и Б рециркуляция воздуха не допускается.
• Вентиляционное оборудование складских помещений должно размещаться в отдельных вентиляционных камерах, выделенных противопожарными преградами с пределом огнестойкости 0,75 часа.
• Вентиляционные камеры и щитовые для управления автоматикой вентиляционных систем должны иметь самостоятельные входы не из складских помещений.
• При проектировании систем вентиляции складских помещений необходимо предусматривать мероприятия исключающие возможность доступа людей в складские помещения через вентиляционные системы (шахты, воздуховоды и т.п.).
• Воздушно-тепловые завесы у наружных ворот складских помещений и экспедиций следует предусматривать при строительстве складов в районах с расчетной температурой наружного воздуха для холодного периода года минус 15 °С и ниже (расчетные параметры Б).
• Для ворот железнодорожных дебаркадеров воздушно-тепловые завесы можно не предусматривать, если места выгрузки удалены от ворот.

Цена вентиляции (online-расчет)

Тип помещения/здания:

Выберите типОфисное или административное зданиеКоттеджКвартираТорговое помещение (магазин, торговый центр)Санаторий, гостиницаСпортзал, фитнес-центрСкладское помещениеПромышленное, производственное помещениеКафе, ресторанБассейнСерверная

Класс оборудования:

ЭкономСреднийПремиум

Показать стоимость

Варианты вентиляционных систем

Различают 16 вариантов вентиляционных систем, подходящих для разных складских помещений. Классифицировать вентиляцию можно по нескольким основополагающим критериям:

• назначению: приточные и вытяжные;
• конструктивным особенностям: бесканальные и канальные;
• сфере действия: общеобменные и местные;
• принцип создания перепадов давления, нужных для перемещения воздуха: механическое или естественное побуждение.

Назначение

Приточная вентиляция подаёт в помещение чистый воздух взамен удалённого. Вытяжная – удаляет загрязнённый воздух. При необходимости, подаваемый воздух подвергается дополнительной обработке – увлажнению, очистке или нагреву. Если при обустройстве склада используются приточная и вытяжная вентиляция, то они должны иметь схожую производительность.

Конструкция

Канальные системы обладают разветвлённой сетью воздуховодов, перемещающих воздух. Бесканальные не имеют этих систем и необходимы для аэрации, монтаже вентиляторов в стены и перекрытия.

Сфера действия

Общеобменные системы вентилируют всё помещение или большую его часть. Используются для устранения избыточной влаги и тепла, обеспечения гигиенических и санитарных норм, разбавления вредных газов и паров. При недостатке тепла в складском помещении используют общеобменную вентиляцию приточного типа с механическим побуждением и подогревом воздуха, очищенного от пыли. Местные системы вентиляции на складе используются для локального применения на определённых участках. С помощью них удаляется загрязнённый воздух и подаётся чистый воздух.

Принцип создания перепадов давления

При естественной вентиляции, называемой аэрацией, перемещение воздуха происходит под давлением, которое возникает из-за разности температур внутри и вне помещения, в результате воздействия ветра на здание или при одновременном действии обеих причин. Аэрация не применяется в случаях, когда необходима предварительная обработка приточного воздуха или когда он вызывает туман или конденсат в помещении.

Факт: при аэрации перепад по высоте между дефлектором, выбрасывающим воздух и забором, принимающим воздух, должен быть не мене 3 метров.

А длина участков воздуховодов горизонтального типа  – не больше 3 метров, скорость в них воздуха в них – не выше 1 м/с. Естественная вентиляция проста в применении и не требует использования дорогостоящего оборудования. Однако её зависимость от множества переменных факторов, таких как: температура, направление и влажность воздуха, ветер, давление, делает аэрацию неспособной создать определённые условия на складе.

Механическая система вентиляции использует специальное оборудование:

• фильтры;
• вентиляторы;
• пылеуловители;
• шумоглушители;
• электродвигатели;
• воздухонагреватели;
• вентиляционные установки.

И позволяет перемещать воздух на нужное расстояние, удалять воздух и подавать его независимо от окружающей среды. При этом воздух может подвергаться дополнительной обработке – очистке, увлажнению, нагреванию. Такая обработка невозможна при аэрации. Воздух в системах такой вентиляции перемешается с помощью электрических вентиляторов. Наибольшим спросом пользуются центробежные, которые ещё называют радиальными и осевые. Осевые вентиляторы создают небольшое давление. А радиальные делятся на три категории: низкого, среднего и высокого давления. На складах используют преимущественно вентиляторы с низким давлением. На практике чаще всего используют смешанные системы, то есть механическую и естественную одновременно.

Воздухообмен

Воздухообмен – это процесс замены загрязнённого воздуха в помещении на чистый, что создаёт воздушную среду, соответствующую санитарно-гигиеническим требованиям. В большинстве случаев воздухообмен определяется параметрами воздуха. Чтобы определить объём вентиляционного воздуха в единицу времени необходимо быть в курсе видов и количества вредных выделений на складе: избытка влаги, тепла, газов, пыли и паров. Информацию об этом можно найти в Справочнике проектировщика, главе «Тепловой режим здания».

Для правильного и эффективного хранения химических веществ на складе необходимо, чтобы вентиляция склада алкогольной продукции или других веществ была организована по проект условий вентиляции. Например, на складе алкогольной продукции должны быть следующие условия:

• приточно-вытяжная вентиляция с механическим побуждением;
• выполнение требование по температуре в зависимости от типа алкоголя.

Подробнее это описано в «Приложении к Приказу Федеральной службы по регулированию алкогольного рынка от 26.10.2010 N 59н».    Для создания проекта понадобятся: химический состав воздуха, динамическое и физическое состояния. Климат внутри склада зависит от температуры, скорости перемещения потоков воздуха и влажности. Если на складских помещениях, на которых хранятся безвредные вещества, можно использовать однократный воздухообмен, то вентиляция склада ГСМ или других веществ, требует установки датчиков, контролирующих химический состав воздуха.

Естественная вентиляция

Так как строительные материалы, из которых изготовлены ограждения, являются воздухопроницаемыми, то при разности давлений внутреннего и наружного воздуха через потолки, стены, полы и окна здания, воздухообмен происходит по принципу инфильтрации. Инфильтрация – это естественная и неорганизованная вентиляция. Значение инфильтрации зависит от разности температур внутри и снаружи помещения, скорости ветра и разности давления воздуха внутри и снаружи. На складах значение инфильтрации полуторакратно воздухообмену. Естественную вентиляцию необходимо учитывать при организации общеобменной вентиляции с принудительным побуждением. Принимая в расчёт то, что для большинства складских помещений рекомендуется применять однократный воздухообмен посредством искусственной вентиляции, то можно не организовывать приток воздуха: инфильтрация компенсирует объём удаляемого из помещения воздуха. Естественная вентиляция разделяется на два вида:

1. Вытяжная. Без организации поступления воздуха с помощью канальной системы.
2. Приточно-вытяжная. С организацией притока воздуха с помощью аэрации.

Канальные системы чаще всего используются для организации вспомогательных помещений и зданий складов, где присутствует небольшой воздухообмен и неорганизованный приток воздуха сквозь воздухопроницаемые ограждающие конструкции. В этом случае воздух, под действием разных давлений внутри и снаружи здания, перемещается по каналам.

Чтобы урегулировать количество перемещаемого воздуха по каналам используются специальные приспособления. Например, чтобы повысить давление в канальной вентилирующей системе устанавливают насадки-дефлектора над вытяжной шахтой. Все конструктивные элементы естественной вентиляции описаны в Справочнике проектировщика. При аэрации воздухообмен происходит через световые фонари и открытые фрамуги в окнах под действием разности давлений внутреннего и наружного воздуха, а также давления, которое создается от ветра. Аэрацию не используют, если требуется дополнительная обработка воздуха или концентрация пыли и газов в воздухе превышает 30% значения ПДК (предельно допустимой концентрации). Чтобы организовать приток наружного воздуха в тёплое время года используют проёмы в наружных стенах, которые располагаются на высоте 0,3-1,8 м от пола. Проёмы для притока воздуха можно устанавливать в два и более яруса в продольных стенах склада, свободных от пристроек. Приточными проёмами могут быть раздвижные стены и ворота. В переходное и зимнее время года проёмы устанавливаются в наружных стенах. При этом низ проёма в складах высотой ниже 6 м должен устанавливаться на высоте не мене 3 м от пола.

Нюанс: проёмы оборудуются козырьками или иными элементами конструкции, которые отклоняют приточный воздух под углом вверх.

А в складах высотой выше 6 метров – проёмы устанавливаются на высоте не менее 4 метров от пола. Загрязнённый воздух удаляется из помещения с помощью вытяжных фрамуг или шахт. Рекомендуемое расположение вытяжных элементов – не менее 50 см выше конька крыши. Это позволит избежать опрокидывания наружных элементов при воздействии сильного ветра. Тепловое давление (разность наружного и внутреннего воздуха) аэрации регулируется открытием-закрытием фрамуг. Чтобы управлять воздухообменом, все нижние, приточные и вытяжные верхние отверстия оборудуются открывающимися переплётами с нижней, средней и верхней осями вращения. Более удобными считаются створки с нижней осью вращения, которые открываются внутрь помещения и отклоняют приточный воздух вверх. Общее значение площади открытых проёмов можно определить по объёму воздуха, поступающего в помещение и удаляющегося из него.

Проектирование вентиляции склада: влажность воздуха

Наиболее важным критерием во время проектирования склада является определённая влажность воздуха. Высокая разница в температуре груза, хранимого на складе, и наружного воздуха происходит при смене времён года. Весной наружный воздух прогревается намного быстрее чем груз, находящийся в помещении. И если вентилировать склад тёплым и влажным воздухом, то на холодной поверхности груза образуется конденсат.

Осенью наружный воздух холоднее, чем груз. Поэтому вентиляция в интенсивном темпе также приведёт к конденсату и переувлажнению груза. Ввиду этих причин необходимо осенью и весной вентилировать склад чаще, чем обычно, чтобы постепенно выровнять температуру помещения и грузу относительно окружающей среды.

Вентиляция склада из металлоконструкций

Организация вентиляции на складе, состоящем из металлоконструкции, требует продуманного подхода. Всё дело в том, что днём металл раскаляется под солнцем до 700С, что вызывает нагревание штабеля гигроскопичного груза и испарение влаги с его поверхности. Из-за этого на складе значительно повышается влажность. Ночью же температура металлических элементов понижается на 5-100С ниже по сравнению с температурой окружающей среды. Итогом становится образование конденсата из-за контакта тёплого и влажного воздуха.  Выходом станет интенсивная вентиляция в это время. Однако днём это может привести к усыханию груза.

Расчёт

Чтобы правильно определить целесообразность проветривания склада, необходимо провести расчет вентиляции склада. Для расчёта нужно знать температуру наружного воздуха, внутреннего воздуха и их относительную влажность: tн, tв, jн, jн. Применяя данные, полученные с приборов, психометрические таблицы и диаграммы состояния, легко получить абсолютную влажность dн и dв. В случаях, когда необходимо снижение влажности воздуха в помещении, проветривать его разрешено, только если абсолютная влажность наружного ниже абсолютной влажности в помещении. В этом случае температура наружного воздуха может быть выше температуры внутреннего воздуха.

Высокая относительная влажность наружного воздуха оставляет возможность того, что снижение абсолютной внутренней влажности воздуха за счёт притока наружного холодного воздуха может сопровождаться повышением его значения относительной влажности. В подобных ситуациях необходимо понять, целесообразно ли снижать абсолютную влажность.

Пример: пусть jн = 60%, tн = +13 °С, а jв = 90%. С помощью психометрической таблицы находим dн = 6,75 г/м3; dв = 11,44 г/м3. Так как dн меньше dв, то проветривание вызовет снижение внутренней влажности воздуха.

То есть, когда необходимо понизить температуру в помещении, можно применять проветривание только когда внутренняя температура выше температуры снаружи. Также стоит обратить внимание на абсолютную влажность наружного воздуха, которая должна быть ниже абсолютной влажности воздуха внутри помещения. Что касается относительной влажности воздуха снаружи, то при большой разнице температур она может быть выше относительной влажности воздуха внутри. Если необходимо понизить влажность и температуру в помещении, то проветривание допускается в случаях, когда температура и влажность воздуха вне помещения ниже температуры и относительной влажности внутри.

Механическая система вентиляции

Механическая система, в отличие от систем с естественным побуждением, для перемещения воздуха использует вентиляторы. Такие системы имеют множество преимуществ:

• независимость от температурных колебаний наружного воздуха и ветра;
• способность перемещать воздух на большие расстояния;
• возможность обработки воздуха: очистки, увлажнения, нагрева и осушения.

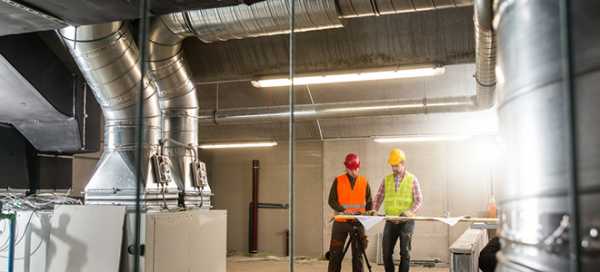

Приточные механические системы действуют следующим образом: наружный воздух поступает в приточную камеру через воздухоприёмный элемент. В камере воздух подвергается необходимой обработке: очистке от пыли, увлажнению и т.д. И затем по каналам направляется в помещение. В вытяжных системах принцип такой: загрязнённый воздух удаляется из помещения через жалюзийные решётки или специальные укрытия (если используется местная вентиляция), а потом по воздуховодам направляется в вытяжную камеру и выбрасывается в окружающую среду. Чтобы регулировать отдельные ветви приточных и вытяжных воздуховодов используются задвижки и дроссель-клапаны. С помощью механической системы можно создать необходимый воздухообмен в зависимости от условий хранения, например вентиляции склада ЛВЖ.

Эффективная работа вентиляции преимущественно зависит от грамотной установки воздухораспределительной системы. К ней относятся многие элементы: сопла, насадки, решётки, щелевые устройства и многое другое. Ассортимент таких элементом на современном рынке многообразен, и многие производители оборудования для вентиляции поставят полный комплекс таких элементов, и за справедливую плату спроектируют и осуществят проект вентиляции.

Группа компаний «ЕвроХолод» готова реализовать комплексные решения по устройству внутренних инженерных систем и сетей зданий. Мы предоставляем гарантию на купленную у нас технику и все монтажные работы!

Наши менеджеры бесплатно проконсультируют Вас по любым вопросам:

Ждем Вашего звонка по телефону: +7(495) 745-01-41

Наш email: [email protected]

О компании , Отзывы , Наши объекты , Контакты

Распечатать

Получить коммерческое предложение

Получите коммерческое предложение по вашему объекту, отправив сейчас быструю заявку.

Опишите кратко суть задачи:

www.airfresh.ru
