Покупатель окон должен ясно представлять, чем новые окна отличаются от старых. Продавец должен четко понимать, к каким последствиям приводит замена окон, это его прямая обязанность согласно Закону о защите прав потребителей – предоставить полную информацию о продаваемом продукте.

Нормы воздухообмена

Не смотря на то, что вопросами вентиляции человечество интересуется уже давно, до сих пор периодически в журналах строительной тематики появляются статьи на тему «а сколько все-таки воздуха нужно человеку?». Интерес этот базируется на поиске возможного компромисса между двумя противоборствующими тенденциями: хочется иметь максимально большой воздухообмен, чтобы приблизить состав внутреннего воздуха к внешнему, но не хочется тратить деньги на подогрев приточного воздуха в холодный период года и его перемещение по маршруту атмосфера – жилое помещение – атмосфера круглогодично.

По поводу соотношения чистоты внешнего и внутреннего воздуха в литературе встречается информации довольно много, но вывод общий: внутри всегда хуже, чем снаружи. Действительно, внутренний воздух появляется в квартире не из баллонов, как питьевая вода, а с улицы и в дополнение к имеющейся пыли и газовым примесям получает пыль и примеси, сгенерированные уже внутри самими жильцами. Современный городской житель 90% времени проводит в помещении. По оценкам экологов, воздух в доме в 4-6 раз грязнее и в 8-10 раз токсичнее уличного. Около 10% инфекционных и простудных заболеваний приобретаются вне стен, а 90% – внутри помещений

[1].

Если не устраивать из квартиры аналог подводной лодки с генераторами кислорода, поглотителями углекислого газа, если в массовом жилом домостроении по разным причинам невозможно использовать на притоке фильтры тонкой очистки воздуха и угольные фильтры, придется признать, что единственным реальным способом сделать внутренний воздух пригодным к употреблению является обеспечение необходимого воздухообмена с окружающей средой.

Нормативы воздухообмена

На сегодняшний день в нормативах и рекомендациях можно встретить привязку величины воздухообмена к площади жилых помещений, их объему (кратность) или количеству людей. Не смотря на то, что люди в разных странах дышат примерно одинаково, нормативы могут различаться довольно значительно.

Нормативы кратности воздухообмена, 1/час, составляют: в Украине 1,2 до 1996 года и 1,0 после 1996 г., в США – 0,35, Германии – 0,5, Великобритании – 0,4, Швеции – 0,2. Нормативы в Великобритании и Швеции приведены к плотности заселения квартир 20 кв.м./чел. Видно, где и насколько дорожат тепловой энергией^[2].

Во времена СССР и в постсоветское время в различных документах также были определены нормы воздухообмена в жилых зданиях.

Так, согласно СНиП 2.08.01-89* «Жилые здания», воздухообмен квартиры должен быть не менее одной из двух величин: суммарной нормы вытяжки из туалетов, ванных комнат и кухни, которая в зависимости от типа кухонной плиты составляет 110-140 куб.м./час, или нормы притока, равной 3 куб.м./час/кв.м. жилой площади. Так как эта норма для больших квартир приводит к неоправданно завышенным расходам вентиляционного воздуха, в московских региональных нормах

МГСН 3.01-96 «Жилые здания» предусматривается воздухообмен жилых комнат с расходом 30куб.м./час на одного человека.

В одном из последних нормативов ТР АВОК-4-2008 ^[3]  предлагается воздухообмен рассчитывать по всем трем параметрам (площадь, объем, количество людей) в таком виде (для жилой зоны): кратность воздухообмена 0,35 1/час, но не менее 30 куб.м./час/чел. или 3 куб.м./час/кв.м. жилой площади, если общая площадь квартиры меньше 20 кв.м./чел.

Необходимо отметить, что все эти фиксированные нормы не учитывают тот очевидный факт, что довольно часто жилые помещения пустуют, утром люди, как правило, уходят на работу, а дети в школу. В пустующей квартире нормативный воздухообмен не нужен и выполнение данных нормативов приводит к нерациональным тратам тепловой энергии на подогрев вентиляционного воздуха, другими словами – «к обогреву улицы».

Несуразность требований фиксированного воздухообмена в помещениях с переменной заселенностью, которыми являются квартиры в современных многоэтажных жилых домах, была учтена в СНиП 31-01-2003 «Здания жилые многоквартирные», где появилось понятие «нерабочего режима» и «режима обслуживания», при которых величина воздухообмена может (и должна) меняться в достаточно широких пределах. Так, для спален, общих и детских комнат рекомендуется кратность воздухообмена устанавливать не менее 0,2 и 1,0 соответственно.

На сегодняшний день, ТР АВОК-4-2004 является нормативным документом, пожалуй, наиболее соответствующим требованиям по одновременному поддержанию необходимых параметров микроклимата жилых помещений и максимальному сокращению тепловых потерь на подогрев вентиляционного воздуха. Так, устанавливается минимальный воздухообмен в квартире на уровне не менее 25% от расчетного, независимо от воли жильцов. Дело в том, что даже при их отсутствии происходит постоянное загрязнение внутреннего воздуха радоном, газовыми выделениями из строительных и отделочных материалов, мебели и других элементов интерьера.

С другой стороны, в данных ТР рекомендуется проектировать системы вентиляции жилых квартир с возможностью индивидуального регулирования величины воздухообмена, для чего применять регулируемые устройства для притока и удаления воздуха. При этом регулировки могут быть как ручные, так и автоматические. В качестве датчиков управления при автоматическом режиме могут использоваться датчики перепада давления, влажности внутреннего воздуха, освещенности, присутствия людей и др. Энергоэффективность систем вентиляции рекомендуется обеспечивать сокращением величины воздухообмена в зависимости от интенсивности эксплуатации отдельных помещений и квартиры в целом, а также использованием тепла вытяжного воздуха для подогрева приточного (в системах приточно-вытяжной механической вентиляции). По этим позициям данный норматив вполне соответствует современному уровню европейского нормотворчества.

Технические решения

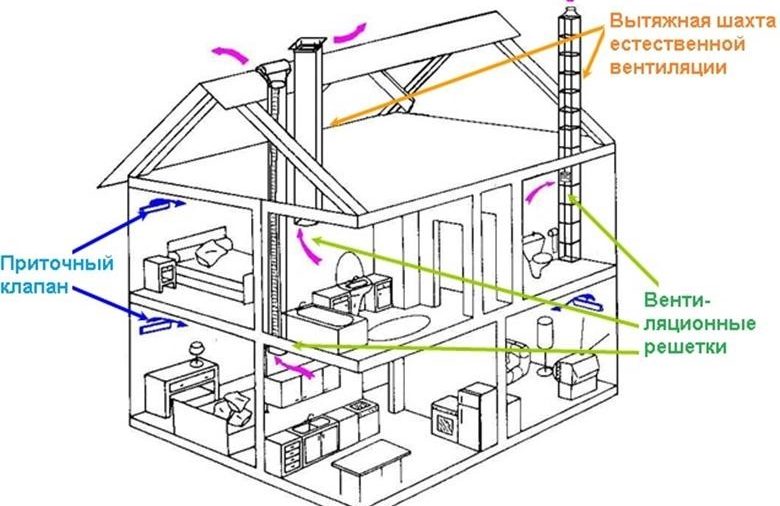

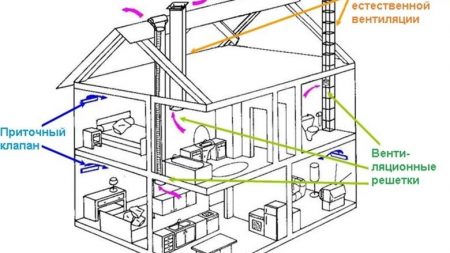

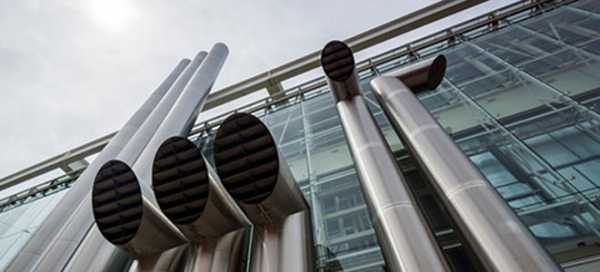

Обычно в городских многоквартирных домах применяют системы естественной приточно-вытяжной вентиляции. При этом планируется такая схема движения воздуха по помещениям: отработанный воздух удаляется из подсобных помещений (кухни, ванные комнаты, санузлы, постирочные) через вытяжные отверстия вытяжных каналов. Для нормальной работы вытяжки, естественно, необходимо замещение уходящего воздуха таким же количеством приточного воздуха. Проникал свежий приточный воздух в помещения обычно через неплотности имеющихся старых деревянных окон, а также через вручную открываемые жильцами по мере надобности створки, фрамуги и форточки. Действие такой системы вентиляции основано на разности удельного веса холодного воздуха снаружи и теплого воздуха внутри жилого помещения, в создании тяги в вытяжных каналах участвует также и ветер. Для обеспечения воздухообмена внутренние двери во всей квартире должны иметь подрез полотна 1,5….2,0 см, облегчающий перетекание воздуха, специальные переточные решетки или быть постоянно открыты. Только в этом случае квартира может рассматриваться как единый воздушный объем с одинаковым давлением.

Обзор развития конструктивного исполнения

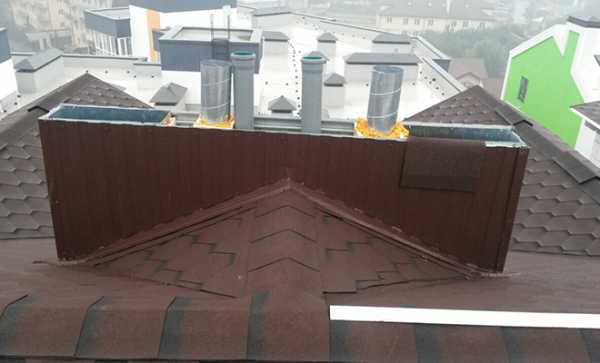

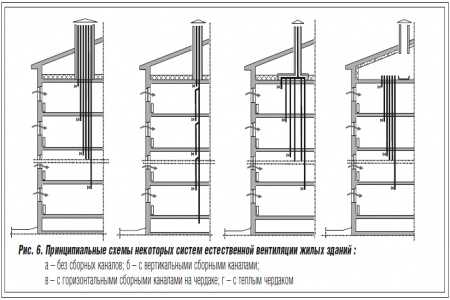

Что касается конструктивного исполнения вытяжных каналов, то применяемые в жилищном строительстве схемы на протяжении последних десятилетий неоднократно менялись. В жилых домах, построенных в самом начале массового жилищного строительства, использовались индивидуальные каналы от каждой вытяжной решетки. С ростом этажности жилых зданий данная схема совершенствовалась. Для экономии места через каждые 4-5 этажей вертикальные каналы, выходящие из квартир, стали связывать горизонтальными, а уже из него направлять воздух к шахте по одному вертикальному каналу. С 70-х годов прошлого века почти во всех сериях жилых домов выше пяти этажей (П-44, П3, и др.) начали использовать схему вентиляции, включающую в себя сборный вертикальный канал с боковыми поэтажными ответвлениями – «спутниками». Причем каждая вертикаль квартир в зависимости от серии дома может иметь один или два сборных канала. В любом случае уходящий из помещения воздух поступает сначала в канал-«спутник», из которого попадает в «ствол» не сразу, а только в междуэтажном перекрытии над следующим этажом или даже двумя этажами выше. В результате схема вытяжки становится похожей на «ёлочку».

Такая схема вытяжных каналов имеет как неоспоримые плюсы, так и минусы. Основными достоинствами естественной вентиляции являются ее простота и невысокая стоимость, а также практически полное отсутствие необходимости ее обслуживания.
Она значительно компактнее системы с индивидуальными каналами и занимает значительно меньше полезной площади. Минусы связаны с зависимостью от атмосферных условий (температура воздуха, ветер), что приводит к нестабильной работе системы.

Так, например, в уже упоминавшейся работе Н.И. Ватина и Т.В.Самопляс  ^[4] был проведен анализ эффективности вентиляции с естественным побуждением при обычных допущениях, принятых в России: температура наружного воздуха +5 градусов, безветрие, температура внутреннего воздуха равна расчетной, окна открыты. Было показано, что в почти 50 % времени вентиляция меньше расчетной (для +5 град), в 13 % времени вентиляция вполовину и более меньше расчетной и в 5% времени вентиляция отсутствует вообще. Хотя при расчетах использовались климатические данные для Санкт-Петербурга, для Москвы и городов центральной России цифры будут похожими.

Таким образом, если брать не отопительный период, а весь год, видно, что системы естественной вентиляции, которыми оснащены уже построенные дома и продолжают оснащаться, как правило, новые жилые дома, не обеспечивают необходимого по санитарным нормам воздухообмена со всеми вытекающими последствиями для здоровья, работоспособности и продолжительности жизни населения страны.

Итак, имеющиеся сейчас в жилых домах системы естественной вентиляции включают в себя следующие основные элементы: приточные «устройства» в виде окон, межкомнатные и санитарные двери с подрезами полотна или переточными решетками для прохода воздуха к подсобным помещениям, вытяжные решетки и сами вытяжные каналы, которые в самой благоприятной ситуации в течение полугода не смогут обеспечить нормативный воздухообмен.

Тем не менее, поколения россиян прожили в таких жилых домах многие годы и массовых смертей по причине плохого качества внутреннего воздуха не наблюдалось. Почему?
Во-многом, как это ни странно звучит, благодаря плохому качеству старой советской «столярки».

Вот что пишет по этому поводу Президент АВОК Ю.А.Табунщиков ^[5]  по поводу появления нового нормативного документа СНиП 23-02-2003 «Тепловая защита зданий» «…требования по повышению тепловой эффективности зданий, которые являются основным конечным потребителем энергии, становятся одним из важных составляющих законодательства в большинстве стран мира. Эти требования рассматриваются, прежде всего, с точки зрения безопасности нации, охраны окружающей среды – как средства обеспечения рационального использования невозобновляемых природных энергетических ресурсов и сокращения выделений двуокиси углерода и вредных веществ в атмосферу, снабжения продовольствием народонаселения страны. Утвержденные строительные нормы и правила развивают требования к тепловой защите зданий в целях снижения потребности энергии на поддержание оптимальных параметров микроклимата в помещениях, Эти требования гармонизированы с требованиями аналогичных зарубежных норм для развитых стран.

В новом документе сохранилось противоречие предыдущих СНиП, что окна с рекомендованной воздухопроницаемостью в зданиях с естественной вентиляцией не обеспечивают необходимый санитарно-гигиенический воздухообмен. Действительно, рассмотрим следующие простые вычисления.

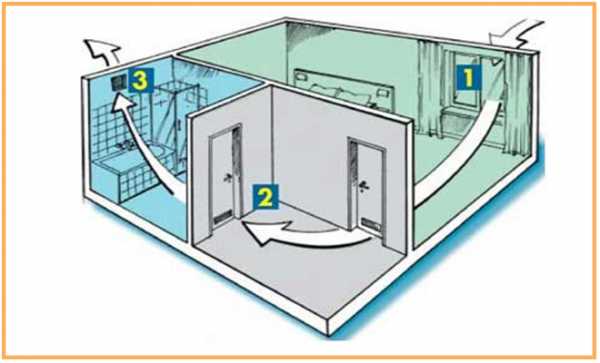

Основной принцип естественной вентиляции многоэтажных жилых зданий – воздух в квартиры поступает через неплотности оконных заполнений. Однако из-за возрастания городского шума и запыленности наружного воздуха стремились понизить воздухопроницаемость окон. Требования к воздухопроницаемости окон на уровне 1-го этажа жилого дома в разные годы изменялись следующим образом:

• 1971 г. – Gн = 18кг/кв.м. х час
• 1979 г. – 10 кг/кв.м. х час<
• 1998-2003 гг. – 5-6 кг/кв.м. х час.

Рассмотрим двухкомнатную квартиру общей площадью 75 кв.м., площадью жилых комнат 40 кв.м., объемом 200 куб.м., количество проживающих жителей – 3 человека, три окна общей площадью 8 кв.м. Расчет воздухообмена по притоку дает следующие результаты: по кратности – 200 х 0,35 = 70 куб.м./час, по нормативу – 30 х 3 = 90 куб.м./час. Расчет воздухообмена по вытяжке дает следующие результаты: 60 + 25+ 25= 110 куб.м./час. Следовательно, требуемый воздухообмен составляет 110 куб.м./час, и тогда через один квадратный метр окна должно поступать 110/8= 14 куб.м./час. Таким образом, нормы 1971 года позволяли обеспечить требуемый воздухообмен, а нормы 1979 года и последующих лет не позволяют этого…..»

Таким образом, раньше жильцы как-то приспосабливались находить компромисс между окнами и вентиляцией. В холодный период года при постоянно имеющейся тяге в каналах естественной вытяжки обеспечивался вполне приемлемый приток воздуха. Если приток увеличивался значительно и начинала падать температура внутри помещений, щели в притворах герметизировались подручными материалами. Летом форточки и створки можно было держать открытыми, обеспечивая проветривания.

Влияние пластиковых окон на воздухообмен

Все резко изменилось с появлением новых окон из ПВХ, дерева и алюминия со стеклопакетами и 2-3 контурами уплотнения. Их массовое появление в Европе в 70-е годы прошлого столетия во многом было инициировано мировым энергетическим кризисом. При энергетическом аудите жилых зданий было нетрудно убедиться в том, что неконтролируемая инфильтрация холодного воздуха через окна – слишком большая роскошь в плане энергосбережения. Появились ГЕРМЕТИЧНЫЕ окна. Кроме того, герметичные стеклопакеты позволили значительно увеличить сопротивление теплопередаче оконных блоков за счет использования низкоэмиссионных стекол и благородных газов, что затруднительно или вообще невозможно было сделать при остеклении листовым стеклом.

Но оказалось, что две благие цели – создание благоприятного микроклимата в помещении и энергосбережение – противоречат друг другу. Вот как об этом пишут специалисты по вентиляции в ТР АВОК-4-2004: «…Высокая герметичность современных окон сделала практически неработоспособными системы естественной вентиляции. В квартирах ухудшилась комфортность проживания: имеет место высокая влажность и низкое качество воздуха, возрастает вероятность грибковых поражений конструкций…».

Так, может быть стоит вернуться к «старой доброй столярке»? Такие предложения появляются периодически в статьях строительной тематики.

“Для современных светопрозрачных конструкций (не важно из ПВХ или клееной древесины) воздухопроницаемость уменьшилась в десятки раз. От окон действительно перестало «дуть». Но здесь в полный рост встала другая проблема – необходимость частого проветривания или резкое уменьшение воздухообмена помещений. Недостаточный приток свежего воздуха приводит к повышению относительной влажности, конденсату на остеклении, появлению плесени, стойким запахам и пр. В этой связи в последние годы появился даже новый термин – «синдром больных зданий». Мало того – повышенная герметичность оконных конструкций обернулась еще и неожиданными последствиями для самих систем вентиляции – опрокидывание движения воздуха в каналах, перетеканием грязного воздуха между квартирами различных этажей.

При герметичных окнах и достаточно герметичных входных дверях, вследствие отсутствия организованного притока воздуха в квартирах создвется определенное разряжение, и по ряду причин один из вентиляционных каналов может начать работать на приток – «опрокинуться» (либо за счет того, что устье этого канала выше других, либо вследствие более высокой температуры воздуха в одном из помещений, либо вследствие разности ветровых давлений). Последствия не менее печальные, чем повышенная влажность воздуха – обмерзание стенок каналов, повреждения отделки, сквозняки и пр. В этой связи, к современным окнам достаточно часто предъявляются претензии – «не дышат», «некомфортны», «непригодны для эксплуатации в наших условиях» и т.п. И предлагаются «решения» – вновь довести воздухопроницаемость окон до прежних пределов за счет удаления уплотнительных прокладок, отверстий в оконных коробках, вернуться к старым раздельно-спаренным переплетами т.п. Последствия предсказать несложно – локальное обмерзание переплетов вследствие охлаждения фильтрующимся воздухом, неконтролируемые потери тепла на подогрев приточного воздуха и т.п. Не останавливаясь на детальном анализе подобных «решений», хочется подчеркнуть (хотя это, может быть, и звучит несколько парадоксально) – это прекрасно и очень хорошо, что научились делать такие герметичные окна. И не надо их разгерметизировать.

Надо правильно их эксплуатировать и использовать те достоинства, которые эти конструкции позволяют реализовать. Именно высокая герметичность современных светопрозрачных конструкций открывает реальные возможности для экономии тепловой энергии – причем как при новом строительстве, так и при реконструкции зданий или простом ремонте квартир – за счет регулируемого, управляемого воздухообмена, осуществляемого с применением соответствующих систем вентиляции….” ^[6].

Примечания

1. ↑ «Системы вентиляции жилых помещений многоквартирных домов» Н.И.Ватин и Т.В.Самопляс из Санкт-Петербургского государственного политехнического университета
2. ↑ руководитель Центра энергосбережения КиевЗНИИЭП В.Ф. Гершковича «Сто пятьдесят…Норма или перебор? (Размышления о параметрах теплоносителя.)»
3. ↑ ТР АВОК-4-2008 «Технические рекомендации по организации воздухообмена в квартирах многоэтажного жилого дома»
4. ↑ Н.И. Ватина и Т.В.Самопляс «Системы вентиляции жилых помещений многоквартирных домов»
5. ↑ Президент АВОК Ю.А.Табунщиков в своей статье в журнале АВОК, №1,2004
6. ↑ “Энергосбережение в зданиях”журнал «Архитектура и строительство Омской области» №10(61) руководитель ИЦ «Стройтест – СибАДИ» А.Д.Кривошеин

Вклад участника

Бутцев Борис Иванович

www.wikipro.ru

Вентиляция жилых помещений – какие есть системы и требования

Свежий воздух в жилом помещении способствует улучшению общего состояния человека. Результат достигается с помощью различных технологий. Человек должен серьёзно отнестись к подбору и установке вентиляционной системы. Ведь большую часть времени он проводит в доме.



Необходимость вентиляционной системы

С совершенствованием жизни человека наметилась тенденция понижения воздухообмена, ухудшилась его пропускная способность. Установка пластиковых окон и дверей, который стали плохо пропускать воздух. Поэтому возникла необходимость в системе вентиляции. Ведь организму человека необходим кислород, свободный от вредных веществ.

Такое упущение приводит к влажности в жилом помещении, которая характеризуется следующими признаками:

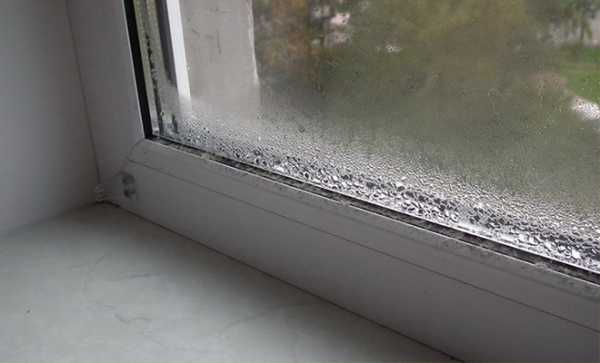

• Запотевание окон
• Влажность стен
• Появление плесени и грибка

Мало того, возникают дополнительные проблемы. Это может повлиять на самочувствие человека, вызвать заболевания дыхательных органов. Привести к необходимости проведения ремонта, дополнительных затрат.

Вентиляционные системы

Представлена следующая классификация:

1. Естественная и искусственная
2. Приточная и вытяжная
3. Местная и общеобменная
4. Наборная и моноблочная



Естественная вентиляция

Характеризуется своей простотой. Не требует затрат денежных средств. Принцип работы следующий:

Воздух поступает и выводится естественным путем через щели и другие легкодоступные места. Здесь действует физический закон, который гласит, что теплый воздух поднимается наверх и уходит в вентиляционный канал, а чистый поступает извне с улицы. Поэтому прямо зависит от внешних условий и погоды. Естественный воздухообмен может достигать 1 м³/час.

Преимущества:

• Дешёвая
• Надёжная
• Долговечная

Проветривать жилое помещение необходимо около часа для того, чтобы поступил новый кислород. В зимнее время достаточно 15 минут, но холодной воздух опасен для здоровья. Есть риск заболеть.

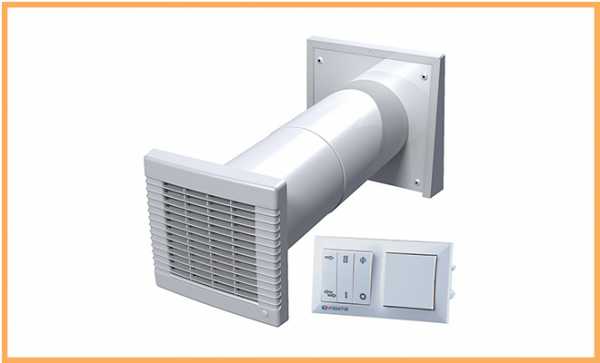

На заметку! Можно установить специальное устройство, так называемый клапан. Он запускает свежий воздух в жилое помещение.



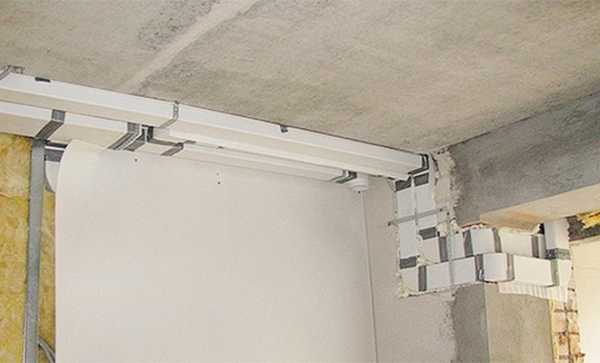

Приточная вентиляция

Главное свойство – принудительность. Воздух поступает через воздушный фильтр и очищается. Равномерно распределяется в помещении с помощью вентиляционных коробов. Следует устанавливать на балконах.

Преимущество:

• Автоматическое управление
• Дополнительно помогает воздуху
• Занимает мало места
• Бесшумный корпус
• Одновременная работа вытяжных вентиляторов
• Эффективность
• Предусмотрен пульт

Приточная система позволяет нагревать воздух до необходимой температуры. Особенно в жаркое время чувствуется потребность в принудительном перемещении воздушных масс.



Принудительная вытяжная вентиляция

Принцип работы состоит в том, что прогретый воздух удаляется через вентиляцию. При выборе нужно учитывать мощность и его шумность.

Приточно-вытяжная система вентиляции с рекуператором

Устройство забирает тепло из прогретых воздушных масс. Избавляет от влажности грибка и других проблем. Отличается своей экономичностью и технологичностью. Приточно-вытяжная система обеспечивает полноценную смену воздуха. Показатели воздухообмена варьируются 3-5 м³/час.

Дополнительные преимущества:

• Технология энергосбережения
• Минимальный шум
• Идеальное решение проблем вентиляции

Местная и общеобменная система вентиляции

Местная вентиляция подается на определенные места. Преимущественно используется на производстве. В жилом помещении — это кухонные вытяжки. Общеобменная вентиляция действует на всё помещение.

Наборная система

Состоит из следующих частей:

• Вентилятора
• Глушителя
• Фильтра
• Системы автоматики и т.д.



Требования и нормативы к вентиляции жилых помещений

Ниже представлены данные, которые должны быть предусмотрены и учтены в жилых помещениях.

Количество содержащегося углекислого газа не должно превышать 0,07-0,1%. На человека необходимо 30—35 м³ воздуха.

В зависимости от возраста ребёнка:

• показатель до 10 лет 12-20 м³
• старше 10 лет 20-30 м³

При выборе вентиляционной системы необходимо обратиться к профессионалам, которые учтут все желания и произведут качественную установку.

Важно!
1. Если жилое помещение на этапе строительства, то следует планировать заранее пути размещения системы вентиляции.
2. Если в жилом помещении много комнат, то необходимо предусмотреть дополнительные устройства вытяжки.

vent-vozduh.ru

61. Что такое «воздухообмен» и «кратность воздухообмена»?

Воздухообмен – это один из количественных параметров, характеризующих работу системы вентиляции воздуха в закрытых помещениях. Кроме того, воздухообменом также принято называть непосредственно процесс замещения воздушного объема во внутренних пространствах того или иного здания. Правильная организация воздухообмена в производственных и жилых помещениях – одна из главных целей проектирования и создания современных систем вентиляции и кондиционирования воздуха.

Количественное значение коэффициента воздухообмена для каждого конкретного помещения отражает тот объем приточного воздуха, который необходим для обеспечения нормального состояния воздушной среды, с целью комфортного функционирования присутствующих в нем людей и работающих приборов. Расчет кратности воздухообмена осуществляется на основе необходимого притока воздуха, достаточного для ассимиляции излишней влаги и тепловой энергии, содержащихся в атмосфере помещения. Для точного расчета необходимых воздухопритоков существуют рекомендованные государственными органами нормы воздухообмена.

Определение кратности воздухообмена.

Кратность воздухообмена – это величина, значение которой показывает, сколько раз в течение шестидесяти минут воздух в помещении полностью заменяется на новый. Нормы расчета кратности воздухообмена в системах вентиляции напрямую зависят от предназначения каждого конкретного помещения. Так, кратность воздухообмена в цеху на горячем производстве будет значительно отличаться от этого показателя в научной лаборатории или в бассейне.

В расчет берутся практически все характеристики и особенности помещения: общее число и теплопроизводительность всех электроприборов и оборудования, наличие и количество постоянно присутствующих людей, уровень и интенсивность уже существующего естественного воздухообмена, включая объемы просачивания воздуха через щели и неплотности, температура и влажность воздушного состава и многие другие факторы. Кроме всего прочего, в жилых и офисных помещениях на увеличение кратности воздухообмена отлично работают постоянно открывающиеся дверные и оконные створки, что создает своеобразный эффект “поршня насоса”, закачивающего внутрь и откачивающего наружу дополнительные объемы воздуха.

62. Приведите классификацию систем вентиляции

Классификация типов вентиляционных систем производится на основе следующих основных признаков:

По способу перемещения воздуха: естественная или искусственная система вентиляции

По назначению: приточная или вытяжная система вентиляции

По зоне обслуживания: местная или общеобменная система вентиляции

По конструкции: наборная или моноблочная система вентиляции

Естественная и искусственная система вентиляции

Естественная вентиляция создается без применения электрооборудования (вентиляторов, электродвигателей) и происходит вследствие естественных факторов — разности температур воздуха, изменения давления в зависимости от высоты, ветрового давления. Достоинствами естественных системы вентиляции являются дешевизна, простота монтажа и надежность, вызванная отсутствием электрооборудования и движущихся частей. Благодаря этому, такие системы широко применяется при строительстве типового жилья и представляют собой вентиляционные короба, расположенные на кухне и санузлах.

Обратной стороной дешевизны естественных систем вентиляции является сильная зависимость их эффективности от внешних факторов – температуры воздуха, направления и скорости ветра и т.д. Кроме этого, такие системы в принципе нерегулируемы и с их помощью не удается решить многие задачи в области вентиляции.

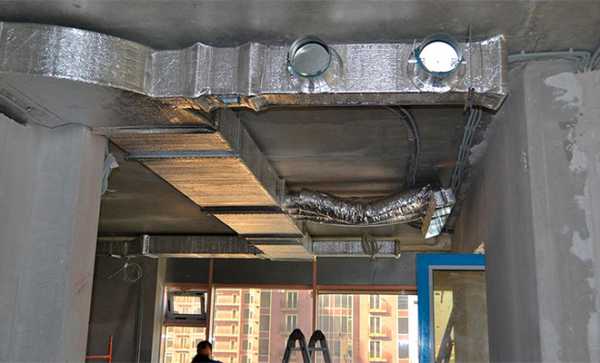

Искусственная или механическая вентиляция применяется там, где недостаточно естественной. В механических системах используются оборудования и приборы (вентиляторы, фильтры, воздухонагреватели и т.д.), позволяющие перемещать, очищать и нагревать воздух. Такие системы могут удалять или подавать воздух в вентилируемые помещения не зависимо от условий окружающей среды. На практике, в квартирах и офисах необходимо использовать именно искусственную систему вентиляции, поскольку только она может гарантировать создание комфортных условий.

Приточная и вытяжная система вентиляции

Приточная система вентиляции служит для подачи свежего воздуха в помещения. При необходимости, подаваемый воздух нагревается и очищается от пыли.

Вытяжная вентиляция, напротив, удаляет из помещения загрязненный или нагретый воздух. Обычно в помещении устанавливается как приточная, так и вытяжная вентиляция. При этом их производительность должна быть сбалансирована, иначе в помещении будет образовываться недостаточное или избыточное давление, что приведет к неприятному эффекту “хлопающих дверей”.

Местная и общеобменная система вентиляции

Местная вентиляция предназначена для подачи свежего воздуха на определенные места (местная приточная вентиляция) или для удаления загрязненного воздуха от мест образования вредных выделений (местная вытяжная вентиляция). Местную вытяжную вентиляцию применяют, когда места выделения вредностей локализованы и можно не допустить их распространения по всему помещению. В этих случаях местная вентиляция достаточно эффективна и сравнительно недорога. Местная вентиляция используется, преимущественно, на производстве. В бытовых же условиях применяется общеобменная вентиляция. Исключением являются кухонные вытяжки, которые представляют собой местную вытяжную вентиляцию.

Общеобменная вентиляция, в отличии от местной, предназначена для осуществления вентиляции во всем помещении. Общеобменная вентиляция так же может быть приточной и вытяжной. Приточную общеобменную вентиляцию, как правило, необходимо выполнять с подогревом и фильтрацией приточного воздуха. Поэтому такая вентиляция должна быть механической (искусственной). Общеобменная вытяжная вентиляция может быть проще приточной и выполняться в виде вентилятора, установленного в окне или отверстие в стене, поскольку удаляемый воздух не требуется обрабатывать. При небольших объемах вентилируемого воздуха устанавливают естественную вытяжную вентиляцию, которая заметно дешевле механической.

Наборная и моноблочная система вентиляции

Наборная система вентиляции собирается из отдельных компонентов — вентилятора, глушителя, фильтра, системы автоматики и т.д. Такая система обычно размещается в отдельном помещении — венткамере или за подвесным потолком (при небольшой производительности). Достоинством наборных систем является возможность вентиляции любых помещений — от небольших квартир и офисов до торговых залов супермаркетов и целых зданий. Недостатком — необходимость профессионального расчета и проектирования, а также большие габариты. В разделе состав систем вентиляции рассказывается о том, из каких компонентов собирается типовая наборная система.

В моноблочной системе вентиляции все компоненты размещаются в едином шумоизолированном корпусе. Моноблочные системы бывают приточные и приточно-вытяжные. Приточно-вытяжные моноблочные установки могут иметь встроенный рекуператор для экономии электроэнергии. Моноблочные системы вентиляции имеют ряд преимуществ перед наборными системами:

Поскольку все компоненты расположены в шумоизолированном корпусе, уровень шума моноблочных приточных установок заметно ниже, чем в наборных системах. Благодаря этому моноблочные системы небольшой производительности можно размещать в жилых помещениях, в то время, как наборные системы, как правило, требуется устанавливать в подсобных помещениях или в специально обустроенных вентиляционных камерах.

Функциональная законченность и сбалансированность. Все элементы приточной установки подбираются, тестируются и отлаживаются для совместной работы на этапе производства, поэтому моноблочные системы обладают максимально возможной эффективностью.

Небольшие габариты. Например, моноблочная приточная вентиляционная система производительностью до 500 куб. м в час выполняется в прямоугольном корпусе высотой всего 22 см.

Простой и недорогой монтаж. Установка моноблочной приточной системы занимает несколько часов и требует минимального количества расходных материалов.

studfiles.net

Естественная вентиляция жилого дома

Вентиляцией (от лат. ventilatio — проветривание) называют регулируемый воздухообмен в помещениях, обеспечивающий благоприятный для человека микроклимат. Вентиляцию характеризует кратность воздухообмена, которая показывает, сколько раз в течение часа меняется воздух в помещении. При кратности воздухообмена в жилом помещении менее 0,5 у человека возникает ощущение духоты. В соответствии с требованиями существующих нормативов кратность воздухообмена в жилых комнатах должна быть — 0,5… 1,0, а для кухни, ванны и туалета — не менее 3,0.

Эти цифры определены по усреднённым размерам жилых помещений и предусмотренному санитарными нормами минимальному объёму свежего воздуха, необходимого для нормальной жизнедеятельности человека. В соответствии со СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование» норма воздухообмена для жилых помещений устанавливается в размере 3 м3/час на 1 м2 жилой площади, но не менее 30 м3/час на одного взрослого человека и до 20 м3/ч на одного ребёнка. При соблюдении указанных норм в воздухе жилых помещений поддерживается нормальное соотношение между количеством кислорода и углекислого газа.

Если дом оборудован автономной системой отопления, то и помещение, в котором установлен котёл, также должно быть оснащено системой приточно-вытяжной вентиляции. Однако для котельной нормы поступления воздуха и, соответственно, кратность обмена определяются не санитарными нормативами, а типом и конструкцией обогревающего дом котла и должны быть указаны в его паспортных данных.

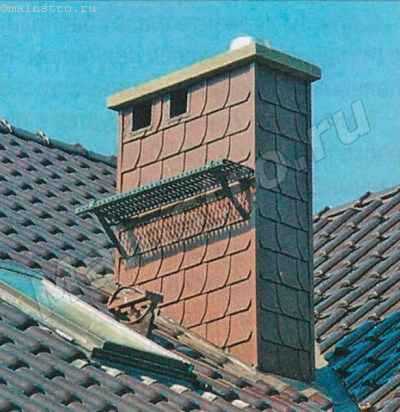

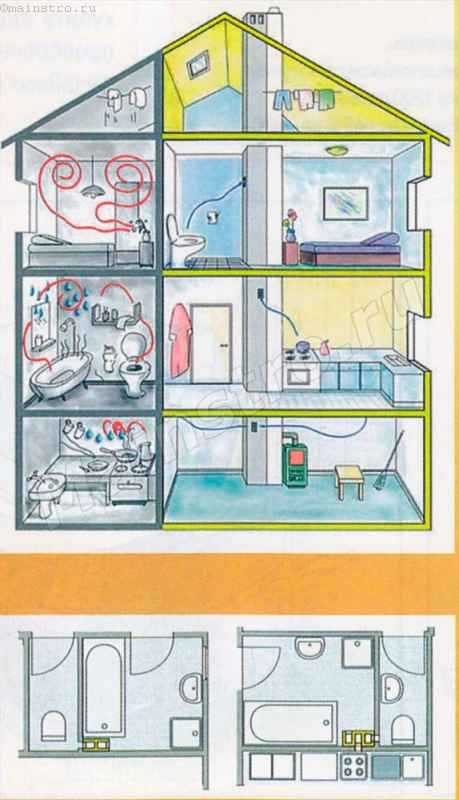

Пример рационального объединения вытяжных вентиляционных каналов в один общий стояк.

От эффективности работы вентиляции зависит не только комфортность проживания, но и сохранность конструкций самого дома. В жилищном строительстве в России, как правило, применяются системы естественной приточно-вытяжной вентиляции. Действие естественной вентиляции в её классическом исполнении основано на разности температуры и плотности воздуха снаружи и внутри помещения: движущая сила процесса (так называемое гравитационное давление) прямо пропорциональна разности плотностей тёплого и холодного воздуха, а также высоте вытяжного канала.

При снижении температуры наружного воздуха эффективность работы вытяжных каналов увеличивается, а при повышении пропорционально снижается.

Несмотря на множество недостатков естественная вентиляция является самым дешёвым и наиболее распространённым типом вентиляции,обеспечивающим воздухообмен в жилых зданиях.

Естественная вентиляция не требует электрооборудования, вентиляторов, двигателей, приводов и поэтому отличается простотой обслуживания, низким уровнем шума и надёжностью.

Не стоит также забывать, что эффективность функционирования естественной вентиляции дома целиком и полностью зависит от конструкции, состояния и правильной эксплуатации вытяжных вентиляционных каналов. Как правило, вытяжные каналы прокладывают одновременно с возведением стен дома и для увеличения «тяги» выводят на уровень крыши. Чаще всего вытяжные каналы представляют собой пустоты, оставленные в кладке стен из кирпича или бетонных блоков.

Однако сегодня такой способ прокладки вытяжных каналов в силу многих причин уже нельзя считать лучшим. Во-первых, для эффективного функционирования естественной вентиляции внутренние стенки каналов должны быть достаточно гладкими, без бугров или выемок, которые снижают «тягу». Во-вторых, вытяжные каналы на всём протяжении должны быть прямыми и ровными, без сужений и расширений, которые также заметно снижают «тягу». Выполнение этих и ряда других специфических требований требует от исполнителя высокой квалификации и аккуратности при выполнении работы.

Таблица 1. Габаритные размеры и вес канальных блоков «Schiedel»

	Кол-во ходов	Поперечное сечение, см	Наружный размер, см	Вес кг/пм
□	1	1х(12х17)	20×25	40
□□	2	2х(12х17)	36×25	71
□□□	3	Зх(12х17)	52×25	100
□□□□	4	4х(12х17)	88×20	128

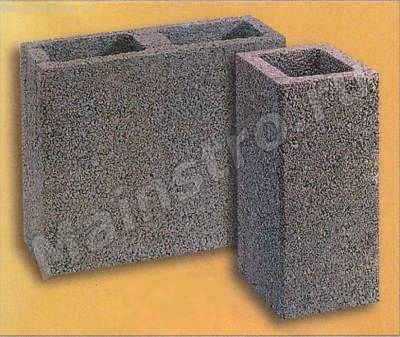

Канальные блоки «Schiedel»

Решётки для приточных и вытяжных вентиляционных каналов (справа-жалюзийная, позволяющая вручную отрегулировать интенсивность воздухообмена)

Чтобы не сталкиваться с этими трудностями, для прокладки вентиляционных каналов можно использовать, например, специальные канальные блоки фирмы «Schiedel». Их выпускают серийно, они имеют стандартную высоту 33 см и несколько вариантов исполнения, которые отличаются числом параллельных каналов: одно-, двух-, трёх- и четырёхходовые. Для сооружения канала высотой 1 м достаточно установить всего три таких блока. Благодаря небольшой толщине стенок (4 см) и использованию для их производства лёгкого бетона блоки имеют небольшой собственный вес, что существенно упрощает сборку и монтаж вентиляционных каналов.

Вентиляционные каналы для удаления воздуха необходимы прежде всего в санитарных помещениях, на кухне и в котельной. (Один из возможных вариантов компактного размещения вытяжных каналов в едином блоке показан на рисунке) Однако при необходимости такие же вытяжные каналы можно встроить и в кладку межкомнатных перегородок, разделяющих жилые помещения. Габариты канальных блоков «Schiedel» (табл.1) позволяют легко встраивать их как в кладку стен из штучного кирпича, так и в стены, сложенные из лёгких пенобетонных блоков.

Для забора воздуха из вентилируемого помещения в вытяжных каналах прорезают отверстия и встраивают заборные решётки. Кроме того в каждом вертикальном канале надо предусмотреть установку герметично закрываемой смотровой дверки, которая необходима для периодической прочистки вытяжных каналов. Устанавливают эти дверки обычно в самой нижней точке канала.

Таблица 2. Производительность вытяжной вентиляции в зависимости от высоты канала и температуры воздуха в помещении(при наружной температуре 12°С)

Высота канала (м)	tвозд в помещении
	tвозд = 32°С (м3/час)	tвозд =25°С (м3/час)	tвозд = 20°С (м3/час)	tвозд = 16°С (м3/час)
2	54,03	43,56	34,17	24,16
4	72,67	58,59	45,96	32,50
6	85,09	68,56	53,79	38,03
8	94,18	75,93	59,57	42,12
10	101,32	81,69	64,08	45,31

* расчетные данные приведены для одиночного канала сечением 12×17 см (204 см²).

Оценить производительность системы вытяжной вентиляции, сооружаемой с помощью канальных блоков «Schiedel», можно по данным, приведенным в табл. 2. Как видно из таблицы, естественная вытяжная вентиляция при разнице температур наружного воздуха и воздуха в помещении 10-15 градусов работает достаточно эффективно и может обеспечить необходимую кратность воздухообмена практически во всех помещениях жилого дома.

Однако не стоит забывать, что для эффективного функционирования естественной вентиляции дома во все помещения должен поступать свежий воздух. В классической схеме естественной приточно-вытяжной предполагается, что свежий воздух поступает в жилые помещения через неплотности в оконных переплетах, форточки или открываемые окна и двери. При использовании современных конструкций окон и новых строительных материалов этого воздуха скорее всего будет недостаточно.

Для нормального функционирования естественной вентиляции в этом случае придётся оборудовать помещения и приточной вентиляцией. Каналы приточной вентиляции прокладывают точно так же, как и вытяжной с той лишь разницей, что забор свежего воздуха следует организовать на уровне самого нижнего этажа дома. Кроме того, решётки приточного воздуха желательно установить жалюзийные, чтобы при необходимости можно было перекрыть поступление холодного воздуха в помещения.

mainstro.ru

Вентиляция нежилого помещения в жилом доме

О том, что в вентиляции нуждаются все помещения, в наше время объяснять уже никому не нужно. Полноценная эксплуатация даже нежилых помещений в современных условиях не представляется возможной без качественно организованной системы вентиляции.

Под нежилым понимается то, в котором, однако, могут находиться и работать люди. К нему относится и производственное.

Плохо организованная система вентиляции не обеспечит достаточный и стабильный воздухообмен. Это, в свою очередь, приведёт к появлению сырости, неприятных запахов, возникновению плесени, накоплению пыли, вредных веществ в здании и множеству прочих неприятностей.

Финалом может стать отравление человека, порча производственной продукции и так далее, и тому подобное. Для интенсивного циркулирования и равномерного движения воздуха следует установить подходящую вентиляционную систему. При этом должны обеспечиваться соответствующие необходимые метеорологические нормы.



Вентиляция нежилого помещения в жилом доме

Для решения данной задачи следует учитывать несколько особенностей.
Вентиляционное оборудование устанавливается в шумоизоляционном корпусе с глушителями.

Исключена установка радиальных вытяжных систем с наружными моторами большой мощности. Вентиляторы предпочтительнее устанавливать в сам вентиляционный канал. Кроме того, эти каналы должны быть различными, чтобы избежать смешения потоков воздуха. Выход для них устанавливается у самой крыши помещения.

Отдельное внимание следует уделить швам, которые должны исключить прохождение через них каких-либо воздушных масс в жилое помещение, а также влаги в вентиляционный канал при дожде и снегопаде.

Если речь идет о вентиляции погреба подвала в жилом помещении учитывается то, что воздухообмен нужен 2-4 раза ежечасно, чтобы исключить большую влажность и возникновение плесени. Воздуховоды эффективнее установить по углам помещения.

При этом для летнего сезона естественная вентиляция не подойдёт из-за более высокой температуры снаружи. Значит следует применить механическую вентиляцию погреба. Также возможно применить электровентилятор для выброса внутренних воздушных масс в атмосферу. Менее затратный вариант – применить дефлектор, ветровую турбину.



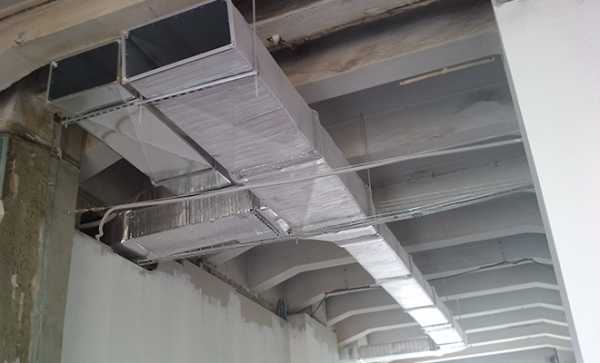

Для нежилых производственных помещений

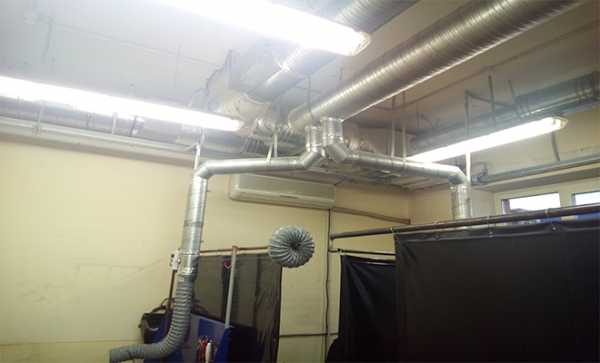

Тут часто применяют местную вентиляцию. Здесь воздушные массы вентилируются (воздух поступает или забирается) целенаправленно лишь в определённой зоне (рабочее место сотрудника, зона скопления загрязнённых воздушных масс). Это позволяет сразу же предотвратить распространение нежелательных веществ и максимально уменьшить их пагубное влияние.

Поэтому в сравнении с общеобменной вентиляцией, где воздух меняется сразу во всём пространстве, местная является наиболее пригодной для производственных зданий. Обычно местную систему применяют в помещениях с большим выделением тепла.

Различают такие виды местной вентиляции, как: воздушный душ, завеса, вытяжные зонты, отсасывающие панели, отсосы и вытяжные шкафы.



Классификация

Системы вентиляции для нежилых помещений (производственных зданий, промышленных объектов)

Классифицируются:

1. По конструктивной форме: канальные и бесканальные
2. По методу воздухообмена: естественные (гравитационные) и механические (искусственные)
3. По направлению действия: местные, общеобменные, смешанные
4. По назначению: вытяжные и приточные

Очень часто в нежилых производственных помещениях применяется, комбинированная из естественной и механической



Приточная вентиляция

Система организована для замены загрязнённых воздушных масс чистым воздухом. При этом поступающий воздух возможно очищать, нагревать, охлаждать и прочее.

Отличительной чертой данного вида вентиляции является создаваемая разница давлений на входе (давление воздуха выше) и выходе (давление ниже).

Состав приточной системы включает в себя оборудование, обеспечивающее приём воздуха, нагреватель, охладитель, оборудование для перемещения воздушных масс внутрь, очистительные фильтры.

Приточная система строится на оборудовании, которое задействует 100% поток внешних воздушных масс. Её можно применить как для производственного помещения, так и жилого (квартиры).

Приточные системы бывают моноблочными и наборными. Если первые полностью организуются в одном блоке, изолированном от шумов, то вторые — из набора устройств. Моноблочная выигрывает у наборной по уровню шума и габаритам. Однако, наборная, в свою очередь, позволяет организовать вентиляцию практически любого вида помещений (от маленьких комнат до огромных торговых залов, больших магазинов и даже цельных зданий).

Минусы наборной системы в затруднительном специализированном расчёте и огромном размере. На практике часто приточная система сочетается с вытяжной (приточно-вытяжная).



Естественная вентиляция

Система построена на различии удельного веса воздуха внутри помещения (тёплый воздух) и снаружи (холодный). Построена без использования электричества. Базируется строится на присутствии природной влажности воздуха.

Необходимыми условиями для её работы являются:

• Аэрация – различие температур воздуха внутри и снаружи помещения
• Различие значений атмосферного давления
• Влияние скорости ветра

Рабочий диапазон такой системы не более восьми метров.



Механическая вентиляция

Перемещение воздуха здесь организуется при помощи специальных устройств и оборудования (вентиляторов, калориферов и прочих), которые требуют затрат электроэнергии. От уровня мощности вентиляционных устройств зависит рабочий диапазон системы (определяется обычно 30 – 50 метров).

Помимо большого радиуса действия, важным преимуществом является способность выбирать количество и направление воздуха без влияния на это внешних условий. Воздух может здесь очищаться, нагреваться или охлаждаться.

Механическую систему устанавливают для нежилых помещений приточной, вытяжной или приточно-вытяжной. Вдобавок, она организовывается по типу местной или общеобменной или смешанной.

В современных условиях вентиляция для нежилого помещения организовывается путем комбинирования естественной и механической. Это позволяет установить смешанную систему, обеспечивающую наряду со стабильным обменом воздуха



Общеобменные системы

Они находят своё применение в зданиях общественного назначения.
Известны также области применения и смешанных (комбинация местной и общеобменной) систем. Они весьма эффективны в производственных помещениях (например, «горячий цех») летом. Здесь местная сочетается с общеобменной.
На представленной выше классификации указаны типы вытяжной и приточной вентиляции. Вытяжная вытягивает загрязненные воздушные массы с конкретной зоны их возникновения. Бывает в форме вытяжных шкафов, различных отсосов (в том числе от оборудования), зонтов.

Приточная строится обычно с механическим побуждением. (О приточной описано ниже).
Если же необходимо организовать вентиляцию всего помещения, в котором везде возникает в одно время незначительное скопление теплых, влажных воздушных масс и пыли, то применяют общеобменную приточно-вытяжную систему.

vent-vozduh.ru
