Мультизональные VRV и VRF системы кондиционирования

Содержание статьи:

Современные системы кондиционирования (мульти или сплит), при положительных качествах, коими они характеризуются, ряд недостатков в этом оборудовании все же имеется. Самый главный минус – протяженность межблочных сообщений незначительная (не больше 25 м). Даже же при этой длине понижение мощности установки избежать не удается, коэффициент потери составляет как минимум 30%. Еще одним существенным недостатком считается численность внутренних блоков, их приходится устанавливать до 4 штук на одну элитную квартиру либо коттедж, а это не лучшим образом сказывается на архитектуре здания.

До сегодняшнего времени выход из сложившейся ситуации считался монтаж одной канальной сплит-системы с раздачей холодного потока воздуха не в единственном направлении, а по системной конструкции, то есть по нескольким воздуховодам. Монтируются эти системы за навесными потолками офисов или жилых квартир. Кроме уменьшения высоты потолка (как минимум на 20 см за счет диаметра термоизолированного воздуховода).

Данное техническое решение располагает еще одним весомым недостатком – регулировкой охлаждения воздушного потока с едиными показателями на все комнаты сразу, потому что один внутренний модуль не позволял координировать конкретную температуру в каждой, отдельно взятой комнате. Выход из сложившейся ситуации был найден.  В 1982 году было разработано и выпущено на рынок климатического оборудования первую в мире мультизональную VRV систему. Производителем этого оборудования стала торговая марка Daikin.

Характеристики и отличительные особенности VRV кондиционирования

По факту мультизональные VRF/VRV системы кондиционирования – это улучшенный вариант типичных сплит-систем:

  • как в классических системах кондиционирования к одному блоку, установленному снаружи помещения, может подключаться сразу несколько внутренних модулей, но в VRV/VRF их численность может составлять и нескольких десятков одновременно;
  • что касается мощности VRV/VRF модулей, то также, как в традиционных, она может составлять 2-25кВт, по типу бывают кассетными, настенными, канальными и так далее.

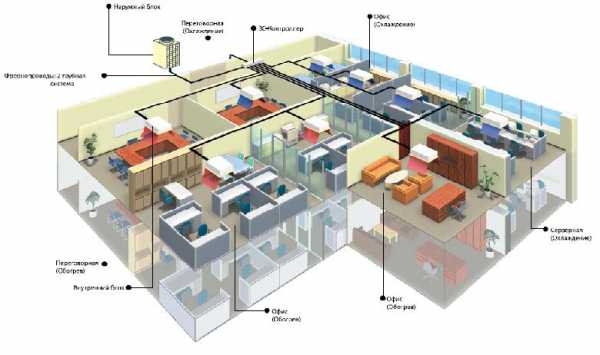

Схема возможного расположения внутренних и внешних блоков VRV/ VRF

Кроме перечисленных фактов схожести, мультизональные врв системы кондиционирования иметь в своем распоряжении и ряд отличительных характеристик, в сравнении с традиционным климатическим оборудованием:

  1. В обычном варианте нужно прокладывать фреоновый трубопровод между внешним модулем и каждым внутренним, в VRV или VRF этого делать не нужно, здесь все вмонтированные модули подключаются к общему воздуховоду, который состоит из нескольких трубопроводов. Эта магистраль состоит из 2 и более медных труб, к ней можно подключить около 30 внутренних модулей-блоков и около 3 внешних. Это позволит ускорить, облегчить, удешевить процесс монтажа.
  2. Предельное расстояние воздуховода от внешнего к внутреннему модулю – 100 метров. Порог высоты (вертикальный) между блоками равен 50 метрам, что дает возможность монтировать в мультизональном VRV/ VRF кондиционировании наружный блок практически в любой зоне: в подвале здания, кровле и в нескольких десятках метров от строения.
  3. Управлять этой системой кондиционирования можно через дистанционный пульт, с компьютера, где установлено специализированное программное обеспечение или же с централизованного пульта управления.
  4. В отличии от обычной сплит-системы внутренние VRV/ VRF блоки, заданный программой температурный режим удерживают с высочайшей точностью, процент погрешности составляет ±0,5градусов по Цельсию.

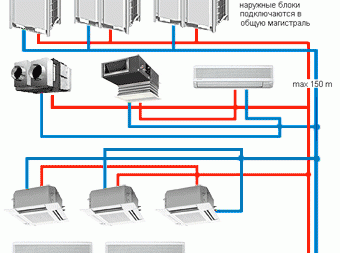

Схема управления и контроля VRV/ VRF системами

Благодаря таким положительным данным одна такая система способна перекрыть потребность жильцов многоэтажного дома в благоприятном и комфортном микроклимате. Сегодня практикуется установка конденсаторного блока за границами здания, протяженность фреоновой трассы это позволяет делать.

VRV/VRF кондиционирование: отличие и сходство

Super Multi Plus система

VRV – дословный перевод – «переменный объем хладагента». VRF также считается аббревиатурой с той же расшифровкой. Просто с выходом, в конце ушедшего века, первой VRF системы кондиционирования данная аббревиатура была запатентована торговой маркой «Дайкин». Другие изготовители подобного оборудования просто вынуждены использовать иное VRF название, что собственно, сути дела не меняет. И VRV и VRF конденсаторные блоки обладают единственной фреоновой магистралью, к которой подключаются все испарительные устройства.

О плюсах VRV/ VRF кондиционирования

  • Системы позволяют значительно экономить электрическую энергию благодаря утилизации тепла специальными модулями. Эта доработка дает возможность работать системе на охлаждение в помещениях и на обогрев. Торговая марка Daikin в плане энергетической производительности является лидером. Правда, работа подобного оборудования с HRV – выигрышный вариант в любом случае, независимо от изготовителя;
  • экономия площади. Внутренние блоки компактные, протяженность коммуникаций дает возможность по максимуму удалить внешний модуль;
  • системы прекрасно работают в любых погодных условиях, даже в лютый мороз от -200С до -500С;
  • разнообразие в проектном решении. Длина трубопровода, гибкость, возможность наращивать систему даже после ввода её в эксплуатацию, замена старого оборудования на новое или вышедшее из строя;
  • низкий показатель уровня шума от работы блоков;
  • высокий показатель надежности. VRF/VRV комплексы имеют интегрированную систему самодиагностики, функцию автовосстановления после внезапных перебоев электропитания;
  • простота монтажа.

Стоимость мультизональная система

Высокая стоимость – это основной и единственный минус этих систем. Стоимость всегда была главной и важной стороной в выборе. Приводим ориентировочную себестоимость VRF либо же VRV систем от ведущих торговых марок.

Общая площадь (в м2) Mitsubishi Heavy ($ за м2) Mitsubishi Electric ($ за м2) Daikin ($ за м2) Sanyo ($ за м2) Диапазон стоимости ($ за м2)
≥500 от 170 от 205 от 250 от 140 от 140 до 250
≤500 до 1500 от 160 от 185 от 220 от 130 от 130 до 220

Цена рассчитана на стандартные офисные помещения полезной площадью менее 500 квадратов и более 1500 при условии, что на каждые 6 квадратов приходится не более чем 1 рабочее место. Что касается жилого помещения (многоэтажки), то себестоимость систем меньше на 30-50 процентов за счет низкого теплопритока жильцов, бытовой техники.

Невзирая на простоту проектирования и монтажа мультизональных систем, своими силами делать этого не рекомендуется. Покупкой, проектировкой и установкой должны заниматься исключительно профессионалы.

strojdvor.ru

VRF-системы кондиционирования | Строительный портал OTVALI.RU

В помещениях большой площади, от 500 м2, применяются VRF-системы кондиционирования.

Variable Refrigerant Flow переводится с английского как «переменный объем хладагента». Системы VRF обладают мультизональными свойствами, нагревая воздух во всех помещениях зимой и охлаждая летом. Без дополнительных блоков вентиляции выполнить поставленную задачу невозможно и, чтобы решить вопрос глобально, нужны сложные вентиляционные системы.

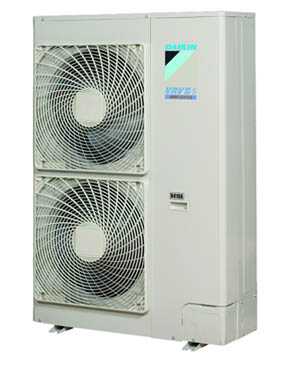

внешние блоки VRV системы кондиционирования

Мультизональный комплекс большого размаха обеспечит в отдельных помещениях здания индивидуальную температуру, разделяя всю площадь на зоны. Если с южной стороны здание прогревается солнцем больше, нужно меньше температуры для ее обогрева, теневая сторона более холодная и потому нуждается в большем обогреве. Летом же наоборот, на охлаждение прогретых солнцем комнат уходит больше энергоресурсов. Воздух равномерно поступает в помещение по системам вентиляции через решётки в потолке.

Установка VRF-кондиционеров решает эту проблему, автоматически распределяя нагрузки и создавая комфортный микроклимат для каждого помещения. Система VRF-кондиционирования оправдывает свою стоимость экономией электроэнергии.
Проектирование систем кондиционирования
Проектирование системы кондиционирования подразумевает создание специальных программ. Они способны решить самую сложные задачи:
1) Рассчитать на каждом участке протяженность, диаметр и разветвления;
2) Учесть производительность всех блоков в зависимости от условий;
3) Выбрать нужные сигнальные и силовые кабели;
4) Использовать разные способы подключения к центральному управлению и удаленному мониторингу;
5) Рассчитать нужное количество хладагента для создаваемой системы.
Типы систем VRV-систем кондиционирования

Внутренние блоки канальных кондиционеров

Канальные. В этом случае внутренний блок кондиционера становится частью вентиляции. Охлаждённый/нагретый воздух подаётся через вентиляционную систему. Главный плюс – полная незаметность установки, так как человек видит в помещении только решётки вентиляции. Внутренний блок расположен в служебном помещении, где его шум не будет никому слышен.

Настенные. Внутренний блок системы кондиционирования в этом случае вешается настену. Это хорошее решение для малогабаритных квартир, так как он занимает минимум места и не забирает высоту потолка. Недостаток – неравномерное охлаждение помещения.

Кассетные. Внутренние блоки этого типа предназначены для подвесных потолков. Несмотря

Кассетный кондиционер

на то, что они забирают часть высоты потолка, они не портят интерьер помещения. Всё, что видит находящийся в помещении человек – это квадратную решётку в потолке, из которой плавным потоком идёт тёплый или прохладный воздух. Широко используются в офисах, торговых центрах, ресторанах и других общественных местах. Плохо подходят для малогабаритных квартир.

Напольно-потолочные. В этом случае внутренний блок расположен или на полу, или на потолке. При напольном расположении поток воздуха идёт просто вверх, при потолочном – вдоль потолка. Преимущество очевидно – поток воздуха распределяется абсолютно равномерно по всему объёму помещения, сводя к минимуму риск простудных заболеваний из-за сквозняков.
Колонные. Такой формат используется в помещениях большой площади с большим скоплением людей. Это метрополитен, выставочные залы, театры, холлы больших отелей и компаний. Потребляет много энергии, создаёт большой поток воздуха, а по форме напоминает холодильник.
Модели VRV-систем кондиционирования
Daikin – безоговорочный лидер в производстве кондиционеров. На сегодняшний день продолжает прочно удерживать свои позиции.
Daikin VRV Plus. Система имеет в своём составе до 3-х внешних блоков и до 30 внутренних. Если одни из блоков выйдет из строя – система будет работать всё равно. Общая мощность этой надёжной системы может доходить до 90 кВт/ч.
Daikin Hi-VRV. Система кондиционирования VRV, объединённая с вентиляций типа HRV и подключенная к панели управления на компьютере, образует систему Hi-VRV. Компьютерная система управления D-BACS и система рекуперации тепла в вентиляции обеспечивает экономный контроль микроклимата в здании.

Daikin Super Multi Plus. Эта VRV-система предназначена для многокомнатных квартир и отдельно стоящих частных домов. Рассчитана на подключение до 7 внутренних блоков, по одному на комнату. Подключается к однофазной сети электропитания 220 В. Её преимущества – небольшие размеры, малошумность и доступная цена. Терморегулирующие вентили в данном случае вынесены в отдельные блоки.
VRF City Multi от Mitsubishi. IPM-модуль точно поддерживает нужную температуру в каждом отдельно взятом помещении. В нём используется хладагент К410A, который безопасен для окружающей среды. Система основана на двухтрубном принципе кондиционирования, для последовательного нагрева и охлаждения помещений. А компрессор плавно изменяет свою интенсивность работы в зависимости от загруженности системы.
Fujitsu VRF. Имеет три серии. J – для небольших частных домов. S – трёхтрубная система, предназначенная для небольших производств и многоквартирных домов. Может охлаждать и нагревать помещение одновременно. V – предназначена для высотных многоэтажек и крупных офисных центров. Перепад высот может составлять от 80 метров и больше.
LG VRF. LG Multi Indoor – в ней система очистки Multi Plasma успешно удаляет частицы пыли и вредных примесей из воздуха благодаря системе фильтрации. Подвижные жалюзи и регулируемая система управления бесшумным вентилятором равномерно распределяет поток воздуха по всему помещению. LG Multi Outdoor – это система наружных блоков. Система рекуперации тепла экономит расходы на электроэнергию, автоматическая диагностика обеспечивает автозаправку хладагента и быстро реагирует на увеличение нагрузок. LG Multi V – обеспечивает независимую работу каждого внутреннего модуля.
Toshiba VRF Super MMC. Данная система кондиционирования отличается высокими показателями энергоэффективности. Нагрузка на компрессоры точно контролируется и каждый внутренний блок работает независимо друг от друга.
Ремонт систем кондиционирования

Ремонт систем кондиционирования требуется при неаккуратной эксплуатации VRF-системы. О необходимости скорого ремонта могут сказать такие признаки:
Увеличение уровня шума. Это сигнал тревоги, свидетельствующий о неисправности. Он может появиться сразу после установки системы или в процессе эксплуатации. Если вовремя не устранить шум, может произойти износ оборудования раньше времени и потребуется дорогостоящий ремонт.
Сильная вибрация. Вибрация говорит о том, что кондиционер может скоро сломаться. Нужна помощь специалиста для анализа сложившейся ситуации.
Появление в помещении постороннего или затхлого запаха. Посторонний запах появляется при нарушении герметичности вентиляционной системы. Однако очень часто такая проблема решается простой заменой фильтра.
Чтобы выявить появившиеся нарушения в работе и устранить их, приглашают специалистов, установивших кондиционер.
Обслуживание VRV-систем кондиционирования
Кондиционеры поддерживают комфортную температуру для человека и работающей техники. Обслуживание систем кондиционирования подразумевает под собой регулярные сервисные работы. Это гарантирует качество работы на всем сроке эксплуатации.
Для технического обслуживания нужны квалифицированные специалисты, соблюдающие требования эксплуатации систем кондиционирования. Они периодически приходят на объект и проводят меры профилактики установленного оборудования, чтоб вовремя выявить неисправности и устранить их на раннем этапе.
Эффективность работы системы, указанная производителем, должна поддерживаться не только при проектировании, но и на всем сроке эксплуатации. Обслуживание систем кондиционирования прописано в документах технических требований от предприятия, изготовившего систему. Оно включает в себя:
1) Проведение плановых работ;
2) Профилактические осмотры;
3) Очистка от пыли и грязи вентилятора;
4) Проверка соединений и швов;
5) Своевременна замена подшипников;
6) Чистка от загрязнения секций и пластин кондиционера;
7) Проверка и осмотр калориферов, кассетных рамок;
8) Покраска трубопровода;
9) Регулирование натяжения ремней;
10) Своевременное подтягивание креплений кондиционера.
Некоторые работы по обслуживанию системы кондиционирования пользователь может проводить самостоятельно, например, регулярно чистить или менять фильтр. Особенно это касается бытовых кондиционеров.
Если у Вас небольшой офисный центр, маленькое производство или большой особняк – закажите VRF-системы кондиционирования уже сейчас у компании «Главент» – главных по вентиляции!

otvali.ru

VRV и VRF системы кондиционирования

При всех своих достоинствах, традиционные сплит и мульти-сплит системы имеют ряд недостатков, заметно ограничивающих возможности их использования. В первую очередь это небольшая длина межблочных коммуникаций, обычно не превышающая 25 метров, да и то, при такой длине не избежать уменьшения мощности кондиционера процентов на 30. Другой недостаток мульти-сплит систем — ограниченное количество внутренних блоков, как правило от двух до четырех штук. Все это приводит к тому, что для кондиционирования элитной квартиры или коттеджа приходится размещать снаружи (иногда даже на фасаде) несколько внешних блоков, которые никак не хотят «вписываться» в замысел архитектора.

До недавнего времени из этой ситуации был единственный выход — установить один канальный кондиционер с раздачей охлажденного воздуха по системе воздуховодов, расположенных за подвесным потолком. Помимо уменьшения полезной высоты комнат на 15–20 см (диаметр теплоизолированных воздуховодов), такое техническое решение имело еще один существенный недостаток — регулировать температуру воздуха можно было лишь в целом по всем помещениям, поскольку один внутренний блок не позволял установить в каждой комнате свою температуру. Выход был найден в 1982 году, когда компания Daikin представила первую в мире VRV систему кондиционирования.

Характеристики и особенности VRV системы

Фактически, VRV система является улучшенным вариантом традиционной мульти-сплит системы:

  • Как и в мульти-сплит системах, к одному наружному блоку может быть подключено несколько внутренних, однако у VRV их число может достигать нескольких десятков.
  • Как и в некоторых мульти-сплит системах, внутренние блоки VRV могут быть разных типов (настенный, канальный, кассетный и т. п.) и иметь разную мощность, обычно от 2 до 25 кВт.

Однако VRV системы имеют ряд принципиальных отличий от всех ранее выпускавшихся кондиционеров:

  • В обычных мульти-сплит системах между внешним и каждым из внутренних блоков прокладывается отдельная фреоновая трасса. В системах VRV все блоки подключаются к единой системе трубопроводов, то есть к общей трассе из двух или трех медных труб подключается до 30 внутренних и 3 внешних блоков. Такое техническое решение позволяет упростить (удешевить и ускорить) монтажные работы, а так же дает возможность легко расширять систему в будущем.
  • Максимальное расстояние между внутренним и наружным блоком (длина трубопровода) составляет 100 метров. Перепад высот между наружным и внутренним блоком (расстояние между блоками по вертикали) — 50 метров. Таким образом, стало возможным размещать наружный блок кондиционера в любом удобном месте — на крыше, в подвале или даже в нескольких десятках метров от дома.
  • Управление внутренними блоками может производится как с помощью индивидуальных беспроводных пультов (как и в обычных мульти-сплит системах), так и с помощью централизованного пульта управления, контролирующего режимы работы всех внутренних блоков и состояние системы в целом. Кроме этого, VRV система может управляться с помощью персонального компьютера.
  • По сравнению с обычными кондиционерами, внутренние блоки VRV поддерживают заданную температуру с более высокой точностью — до ±0,5 °С

Название VRV (Variable Refrigerant Volume) переводится как «Переменный объем хладагента» и отражает главное отличие VRV от остальных систем кондиционирования — использование общей системы трубопроводов. В системах VRV каждый внутренний блок имеет электронный терморегулирующий вентиль, регулирующий объем поступающего хладагента из общей трассы в зависимости от тепловой нагрузки на этот блок. Благодаря этому, система VRV более ровно поддерживает заданную температуру, без перепадов, свойственным обычным кондиционерам, регулирующим температуру воздуха путем периодического включения и выключения.

В настоящее время подобные системы, помимо Daikin, производят также Mitsubishi Heavy, Mitsubishi Electric, Sanyo, Toshiba, Fujitsu General и другие. Поскольку название VRV является зарегистрированной торговой маркой компании Daikin, то для обозначения подобных систем других производителей было выбрано название VRF (Variable Refrigerant Flow) — «Переменный поток хладагента», что по смыслу тоже самое, что и VRV (то есть VRF означает класс или тип кондиционеров). Разница между VRF системами разных производителей не очень значительна и определяется количеством подключаемых блоков, максимальной длиной трассы, удобством управления, надежностью и сроком службы.

Системы кондиционирования Daikin VRV Plus и Hi-VRV

Инверторная система VRV Plus была разработана для небольших зданий, коттеджей, элитных квартир общей площадью 400–700 м2. Эта система позволяет подключать к общей системе фреоновых трубопроводов до 3 внешних и 30 внутренних блоков, общей мощностью до 90 кВт. Использование трех внешних блоков, один из которых имеет инверторный тип, позволяет, во-первых, плавно регулировать мощность всей системы в зависимости от температуры наружного воздуха, а во-вторых, увеличивает надежность — при выходе из строя одного из наружных блоков система не теряет работоспособности. Объединив систему вентиляции HRV c системой кондиционирования VRV Plus и подключив их к персональному компьютеру, мы получим интеллектуальную систему управления климатом Hi-VRV.

Интеллектуальная система Daikin Hi-VRV

  • VRV — внешний и внутренние блоки системы кондиционирования VRV Plus;
  • HRV — система приточно-вытяжной вентиляции с утилизацией тепла (рекуператором), объединяемая в единое целое с VRV Plus;
  • D-BACS — система управления на базе PC компьютера для контроля и управления системами вентиляции и кондиционирования

Для централизованного управления системами VRV Plus и HRV разработано программное обеспечение, работающее под Windows и имеющее удобный и «дружелюбный» интерфейс. Система управления D-BACS позволяет контролировать и управлять работой кондиционерных установок VRV, системами вентиляции c регенерацией тепла HRV и другими исполнительными устройствами. Подключив все эти системы к одному компьютеру, пользователь получает полный контроль над климатом внутри всего здания. Немного о возможностях системы D-BACS:

  • Общее количество управляемых блоков VRV и HRV — 256 штук.
  • Объединение внутренних блоков в логические группы для удобства управления.
  • Индикация состояния каждого внутреннего блока:
    • текущий режим работы (охлаждение / нагрев / вентиляция / выключен),
    • температура воздуха в помещении,
    • заданная (желаемая) температура,
    • минимально и максимально допустимая температуру в помещении (задается пользователем),
    • разрешение / запрет управления с автономного пульта,
    • состояние фильтра (время, оставшееся до его чистки или замены),
    • месторасположение блока (этаж, помещение, владелец),
    • в случае неисправности блока отображается его код.
  • Индикация состояния внешних блоков:
    • режим работы в данный момент,
    • температура наружного воздуха,
    • адрес (расположение) блока.
  • Задание режимов работы внутренних блоков:
    • включение / выключение,
    • установка желаемой температуры в помещении,
    • разрешение / запрет управления блоком с автономного пульта (отдельно на включение / выключение / установку требуемой температуры),
    • задание направления воздушного потока (шесть положений) для низкой и высокой скорости вентилятора.
  • Оптимизация работы системы с помощью недельных и ежедневных таймеров — задается «плановое» время, к которому должна быть достигнута заданная температура. Программа сама выбирает оптимальное время запуска кондиционера в каждом помещении.
  • Оптимизация и подсчет затрат на электроэнергию с возможностью задания дневного и ночного тарифов.

Единственный недостаток VRV систем — высокая цена. Минимальная стоимость оборудования для комплектации полноценной VRV системы составляет 15–20 тысяч долларов. Поэтому применять VRV для кондиционирования, скажем, 4–5 комнатной квартиры нецелесообразно — традиционная система кондиционирования обойдется в несколько раз дешевле. Для таких «небольших» помещений была разработана система Super Multi Plus, занимающая промежуточное положение между VRV и мульти-сплит системами и имеющая цену, сопоставимую с ценой традиционных мульти-сплит систем.

Система кондиционирования Daikin Super Multi Plus

В 2001 году компания Daikin представила новую инверторную VRV систему Super Multi Plus (RMX 140J), предназначенную для кондиционирования небольших офисов и квартир общей площадью 100–150 м2. Благодаря продуманной конструкции (однофазное питание, компактный внешний блок с низким уровнем шума) и приемлемой цене, она стала реальной альтернативой традиционным мульти-сплит системам. Система Super Multi Plus предоставляет пользователю следующие возможности:

  • К одному внешнему блоку, мощностью 14,5 кВт может подключаться до 7 внутренних;
  • Внутренние блоки могут быть разных типов и иметь мощность от 2,5 до 7,1 кВт;
  • Максимальная суммарная длина трасс может достигать 115 м;
  • Система имеет однофазное питание (220В) и максимальный потребляемый ток не более 30А, то есть она может быть установлена в обычной квартире;
  • Возможность полного управления и контроля с помощью персонального компьютера.

По сравнению с VRV Plus, эта система имеет одну особенность. В VRV Plus терморегулирующие вентили, регулирующие расход фреона из общей трассы, встроены во внутренние блоки. В Super Multi Plus используются стандартные внутренние блоки, а терморегулирующие вентили вынесены в отдельные модули, так называемые «BP блоки» (Branch Provider Unit), к которым подключаются по два или три внутренних блока. Кстати, по этому же принципу выполнены VRF системы некоторых других производителей. У такого технического решения есть как достоинства, так и недостатки. Недостатком является более сложная конфигурация системы и необходимость размещения между внешним и внутренним блоками дополнительного устройства — ВР модуля. Достоинство — возможность использования стандартных внутренних блоков, которые имеют меньшие размеры и меньший уровень шума по сравнению с блоками VRV систем (из-за встроенных в последние терморегулирующих вентилей).

Стоимость мультизональных систем

Поскольку стоимость системы кондиционирования является одной из важнейших характеристик, мы приведем ориентировочные цены на мультизональные VRV и VRF системы наиболее популярных торговых марок. Стоимость системы рассчитана для типовых офисных помещений в двух вариантах — площадью до 500 и 1500 м2. Расчеты производились исходя из условия, что на 6 м2. приходится одно рабочее место. Для жилых помещений стоимость системы может быть на 30–50 % меньше, благодаря более низким теплопритокам от людей и бытовой техники. Стоимость системы приведена в долларах за 1 м2.

Общая площадь офисных помещений Mitsubishi Heavy (KX и KX2) Mitsubishi Electric (Citi Multy) Daikin (VRV Plus) Sanyo (ECO Multi) Диапазон цен
до 500 м2 170 $/м2 205 $/м2 250 $/м2 140 $/м2 140–250 $/м2
от 500 до 1500 м2 160 $/м2 185 $/м2 220 $/м2 130 $/м2 130–220 $/м2
Источник: РФК Климат

www.airs.ru

VRV системы

VRV система представляет собой систему кондиционирования, работающая на огромных площадях: целый этаж здания и даже весь многоэтажный жилой комплекс. Архитектура VRV существенно отличается от обычных мультисплит систем. Так, для проектирования последней требуется прокладка стольких пар труб, сколько внутренних блоков участвует в системе. Это удобно и легко осуществить, когда блоков в системе не больше трех. А когда их десятки и даже сотни? В этом случае наилучшим решением будут – магистральные трубы, обладающие узлами разветвления на необходимых участках. Кондиционеры VRV в рассматриваемых нами системах могут располагаться очень далеко от внешних блоков, что позволяет установить внешние модули даже на крыше здания или за его пределами. Идеальное решение – прокладка труботрассы под землей, а внешний блок можно установить за пределами здания.

Само определение VRF-системы подразумевает индивидуальный подход в кондиционировании каждого помещения. В реальном времени учитываются ежеминутные потребности каждого потребителя. VRV система идеально подходит для объектов с высокими требованиями к микроклимату или с высокой активностью в помещениях. Точный контроль температуры позволяет производить мониторинг изменений в VRV системе и корректировать ее работу с целью экономичного поддержания требуемых параметров для каждого пользователя. Тем самым, VRV система – эффективный комплекс по кондиционированию тех или иных объектов.

Что можно сказать о преимуществах таких систем?

1. Кондиционеры VRV экономят энергию. Это доступно благодаря специальным блокам с теплоутилизацией тепла. Данная доработка позволяет одновременно работать системе и на охлаждение и на нагрев разных помещений. Если осуществить обзор VRF/VRV систем разных производителей, то системы Daikin VRV являются лидерами в сфере энергетической эффективности, так как они оснащены приточно-вытяжной вентиляцией с рекуперацией тепла. Вообще работа VRF/VRV системы с HRV - удачный вариант, вне зависимости от производителя.

2. Экономия полезного пространства. Она достигается тем, что внутренние блоки VRV компактны, а высокая протяженность соединительных коммуникаций позволяет максимально удалить внешние модули системы.

3. Система VRV работает в большом температурном диапазоне. Ряд систем способны работать уже при -20ºС, а некоторые узкоспециализированные модели – и до -50ºС.

4. Разнообразие проектировочных решений:

  • длина трубопровода увеличивает гибкость проектирования системы на том или ином объекте.
  • возможность наращивания системы уже после ввода в эксплуатацию.
  • возможность замены старых внутренних блоков VRV в случае ремонта или перепланировки помещений.
  • поэтапный ввод системы в эксплуатацию.

5. Комфортное функционирование VRV обосновано низкими шумовыми характеристиками, а также системой управления, которая состоит из управляющих контроллеров и пультов.

6. Высокая надежность выражается:

  • встроенной системой самодиагностики;
  • автоматическим восстановлением функционирования при возникновении перебоев с электропитанием;
  • независимой работой блоков VRV. Так, поломка одного блока, не приведет к тому, что вся система перестанет функционировать.

7. Простой монтаж:

  • установка блоков на каждом этаже;
  • ввод системы в эксплуатацию практически без этапа пуско-наладочных работ.

С чего же все начиналось? Как, в понимании простого человека, обычные системы кондиционирования превратились в высокоинтеллектуальные комплексы по созданию микроклимата?

Создание VRV систем подтолкнула экономическая ситуация, сложившаяся в Японии, а именно кризис 1973 года. Ни для кого не секрет, что 95% потребностей в нефтересурсов завозятся из за рубежа. В виду сильной зависимости от импорта многие компании пришли к выводу, что лучше создать энергосберегающие технологии во всех сферах деятельности, чем сильно зависит от импортеров. Компания Daikin не была исключением: системы кондиционирования того времени потребляли около 33% энергии. Еще одним минусом таких систем была колоссальная потеря энергии, а централизованные системы для энергообеспечения объектов не способны эксплуатироваться как в больших или маленьких помещений, так и для площадей различного назначения. Помимо всего прочего общая энергоэффективность старых систем кондиционирования была низка, в виду того, что устройство системы VRV предусматривало работу на таких теплоносителях, как вода и воздух.

Решение было найдено - применение циркуляции хладагента для передачи энергии обогрева или охлаждения. Если считать, что хладагент в 10 раз эффективнее обычной воды, то системы Daikin VRV мгновенно приумножили свою эффективность:

  • наиболее действенный энергоноситель;
  • существенно уменьшение объема трубопровода;
  • снижение степени технического обслуживания.

Но, там где есть простые решения, всегда найдутся сложные препятствия. В данном случае основанная проблема связана с длиной и диаметром труб и трудность смешиваемости масла. Эти проблемы взаимосвязаны: чем длине трубопровод, тем сложнее возвращать в компрессор холодильное масло, перемещающийся по VRV системе вместе с хладагентом. Все это влияет на общую длину магистрали и перепад высот между уровнями. Корпорация Daikin в тот момент запатентовала и изобрела собственную систему возврата холодильного масла в компрессор. Такая доработка позволила создать Daikin VRV с непосредственным охлаждением и с длиной магистрали в 1000 метров.

Производители VRV-систем

Порядка 80 лет корпорация Daikin осуществляет разработку и производство передового и высококачественного оборудования для кондиционирования воздуха. Первая система VRV Daikin появилась в Европе в 1982 году и стала лидером в своей сфере. С того момента и по сей день Daikin VRV прогрессирует в техническом и экологическом плане. Сегодня существует множество вариаций на тему кондиционирования жилых комплексов и офисных здания:

  • с рекуперацией тепла;
  • с инверторным тепловым насосом;
  • с режимом «только охлаждение».

Постоянное усовершенствование Дайкин VRV привело к созданию системы Hi-VRV, отвечающая следующим требованиям:

  1. Экономия энергопотребления;
  2. Элементарность проектирования;
  3. Простота установки;
  4. Гибкость эксплуатации;
  5. Высокая надежность;
  6. «Дружелюбное» общение с системой настройки;
  7. Безупречность в управлении

Поговорим об истории и ключевых чертах систем Daikin VRV. Спустя 16 лет, в 1998 году разработана серия систем Дайкин VRV D, обеспечивающие подключение только четырех внутренних блоков. Через два года запущена инверторная технология VRV Inverter G, позволяющая подключать 8 внутренних кондиционеров к одному наружному блоку. Это позволило повысить гибкость и действенность системы Daikin VRV. В этом же году разработана прогрессивная система с регенерацией отходов Hi-VRV: система была оснащена блоком притока свежего воздуха, HRV, и автоматическим управлением DACMS. В 1994 году стало возможным подключение одновременно к одному блоку до 16 внутренних. Эта система называлась Daikin VRV Inverter H. А серия 1999 года VRV Plus K, оснащенная тепловым насосом и блоком с рекуперацией тепла, позволила создавать мощные сети кондиционирования воздуха с 30-тью внутренними модулями. В 2003 году корпорация Дайкин произвела прорыв, выпустив в массовое производство систему с регуляцией потока хладагента, Дайкин VRV II M. Было использовано озонобезопасное рабочее тело R-410A. Режим работы такой системы позволяет с легкостью подключить 40 и более внутренних блоков. В 2004 году доработана линия VRV II, начато производство VRVII-S, функционирующей на однофазном источнике питания. Это позволило расширить сферу применения Daikin VRV. И, наконец, 2006 год – система VRV III Daikin, которая вне конкуренции, так как позволяет подключать до 64 внутренних блоков. В ней используются высоконапорные вентиляторы, функция автоматической дозаправки и контроль утечки, а длина фреонопровода достигает 1 километра.

Компания Mitsubishi Electric на сегодняшний день считается международным гигантом в производстве и продаже электронного и электрического оборудования по всему миру. Один только оборот 40,5 миллиардов долларов, говорит о масштабности деятельности. А начиналось все в 20-х годах прошлого столетия, в Японии. Mitsubishi Electric Corporation вышла из корпорации по производству электромоторов для океанских судов. Производственная деятельность начиналась с электрических вентиляторов, быстро превративших компанию в лидера на рынке электрооборудования бытового назначения. Дальше были электрические подстанции для японских железных дорог, лифты и эскалаторы. В 60-х руководство задумалось о создании оборудования с «бережным отношением к окружающей среде». Так началась новая эра высоких технологий корпорации Mitsubishi Electric. Следующие десятилетия превратили японскую компанию в международную, занимавшуюся производством компьютеров, систем кондиционирования, спутников и атомных электростанций.

Нас больше интересуют системы кондиционирования. Они производятся на заводе Mitsubishi Electric Air Conditioning & Refrigeration Systems Works, территориально расположенного в Японии, и представляющего собой тандем двух предприятий. Одно из них, Wakayama Works и производит mitsubishi vrv: внутренние и внешние блоки системы и чиллеры.

Mitsubishi vrv представляют собой системы высокотехнологичного оборудования. Это подтверждается тем, что точность регулирования холодопроизводительности всей системы определяется мощностью компрессоров и качеством электронных расширительных вентилей во внутренних блоках системы кондиционирования. Отдельного внимания заслуживают поколения mitsubishi vrv под торговой маркой City Multi. Последнее поколение City Multi 4 запущенно в продажу по Европе в 2008 году.

Основные характеристики mitsubishi vrv City Multi 4.

  1. IPM-модуль или интегральный силовой модуль, повышающий энергоэффективность системы: точное поддержание температурных параметров, снижение потребления электроэнергии.
  2. Озонобезопасный хладагент R410A.

  3. Система управления допускает интеграцию mitsubishi vrv в общую систему интеллектуального здания.

  4. Компрессор, изменяющий свою производительность в зависимости от загруженности внутренних блоков. Тем самым осуществляется умная экономия электроэнергии.
  5. Длина трассы mitsubishi vrv достигает 1 километра, что говорит о высокой гибкости серии систем City Multi.
  6. Функционирование mitsubishi vrv, как двухтрубной системы кондиционирования для одновременного обогрева и охлаждения помещений, благодаря BC-Контроллеру.

История компании Fujitsu началась задолго до того, как было придумано имя новой звезде в сфере создания систем кондиционирования. С 1962 года корпорация General организует производство бытовых и промышленных установок по кондиционированию воздуха и в дальнейшем на этом же специализируется. Спустя 20 лет руководство компании приняло решение о расширении своего влияния до мирового рынка. Разработанная стратегия сводилась к слиянию с корпорацией Fujitsu Group. Это привело к тому, что в 1984 году появилась компания с мировым именем Fujitsu General Ltd. Ну, а сегодня, этот гигант производства японского оборудования для систем кондиционирования осуществляет ежегодный оборот одних только сплит-систем в 3 млн. экземпляров.

Основные факторы успеха компании:

  • единые стандарты качества;
  • постоянное совершенствование технологий производства оборудования;
  • единая структура производства и продажи оборудования.

Что же собой представляют fujitsu vrv? Они являются наилучшим решением для кондиционирования любого помещения, а каждая серия (J, S, V) систем кондиционирования способны совместно эффективно решать любые задачи по созданию комфортного климата в помещениях.

Fujitsu vrv серии J предназначены для небольших зданий с общей площадью в 200 м2: это в среднем 8 помещений. Основная черта данной линейки оборудования – инверторные технологии, позволяющие подойти к решению задач по кондиционированию с максимально экономичной точки зрения. Такие системы доказано подтверждают тот факт, что в деле поддержания температуры внутреннего воздуха они точны.

Fujitsu vrv из серии S разрабатывались с целью их применения в помещениях с различными требованиями: так офисное здание порой требует в некоторых своих областях охлаждения в тот момент когда часть помещений нуждаются в обогреве. Данная система трехтрубная, обладающая максимальным коэффициентом энергоэффективности.

Серия V fujitsu vrv предназначена для высотных зданий, так как позволяет реализовать перепад высот между внешним блоком и наиболее удаленным внутренним в 80 метров. Это поколение систем кондиционирования от Fujitsu General Ltd одно из самых удачных творений. Чего только стоит крупнейший отель в мире в Джакарте, на котором установлена fujitsu vrv с общей мощностью на охлаждение в 9 МВт. Последняя ветвь на сегодняшний день в данной линейке оборудования – серия V-II, уже признанная специалистами, как наиболее эффективная и надежная система кондиционирования. Она предназначена для крупных объектов с придирчивыми требованиями к микроклимату в помещениях.

Компания, ранее именуемая как Gold Star, основана в 1958 году. Сегодня, LG Electronics стала лидером цифрового мира, благодаря тем знаниям, которые постоянно совершенствовались на всех этапах развития и производства бытовой техники. Не будем скрывать, что LG – сильный конкурент в сфере мобильных телефонов и цифровых телевизоров, но это не вершина айсберга. Руководство компании постоянно ставит себе цели и стремиться только к ним. Цель 2010 года – войти в тройку ведущих компаний по производству электроники и созданию информационных и телекоммуникационных технологий. В основе деятельности LG Electronics лежат три принципа лидерства:

  • в продукции;
  • на рынке;
  • в уровне подготовке кадров.

Давайте поговорим об одной сильной стороне компании - vrv lg. Каталог последних систем кондиционирования разделен на три линейки оборудования: LG Multi Indoor, LG Multi Outdoor и Multi V. Рассмотрим преимущества каждого класса.

1. Vrv lg Multi Indoor

  • инновационная система очистки NeoPlasma, состоящая из пяти ступеней фильтрации, удаляющих пыль, мелкие частицы, неприятный запах, находящихся в воздухе.
  • автоматическое управление потоком воздуха, осуществляемое на основе цифровых технологий.
  • специальный алгоритм функционирования подвижных жалюзи.
  • программирование режимов работы системы.
  • привод вентилятора Super Light BLDC, заметно снижающий уровень шума.
  • автономный контроль за воздухораспределением в помещении.
  • возможность увеличения высоты потолка, благодаря регулированию частоты вращения вентилятора.
  • регулирование внешнего статического давления.

2. Multi Outdoor – совокупность наружных блоков для систем кондиционирования vrv lg

  • высокоэффективный привод;
  • инверторный компрессор;
  • модифицированный теплообменник
  • комбинация блоков с инверторным компрессором DC Inverter обладает быстрой реакцией на изменение тепловой нагрузки.
  • автозаправка хладагента.
  • специально разработанная система диагностики LG MV, упрощающая пуско-наладочные работы и осуществляющая мониторинг главных компонентов vrv lg.

3. Vrv lg Multi V

3.1. Multi V Plus II:

  • система равномерного распределения нагрузки на блоки системы;
  • перекачка и удаление хладагента;
  • автоматическое переключение блоков.
  • автоматическое формирование адресов внутренних блоков.

3.2. Multi V Sync II:

  • Оптимизация переключения режимов работы функционирования системы – алгоритм AMC (Advanced Mode Change).
  • свободное зонирование, посредством независимой работы каждого внутреннего модуля.

3.3. Multi V Space II:

  • не подвержена воздействию воздушных вихрей у стен высотных зданий.
  • регулирование частоты вращения вентилятора.
  • при установке системы на нескольких этажа, воздух, выходящий из нижних наружных блоков не всасывается вышестоящими блоками.

Какой вклад в сферу производства оборудования для кондиционирования воздуха внесла компания Toshiba? Производство первых кондиционеров от Toshiba началось в 1957 году, и до последнего времени компания неоднократно становилась первооткрывателем новых технологий:

  • 1977 г. – электронное управление кондиционером;
  • 1981 г. – инверторная технология;
  • 1999 г. – выпуск оборудования, работающего на озонобезопасном хладагенте;
  • 2001 г. – первая двухтрубная система Toshiba VRV Modular Multi, работающая на фреоне R407C.

Сегодня компания предлагает Toshiba VRV широкого спектра использования, благодаря тому что:

  • осуществляется производство 19 различных вариантов исполнения систем с производительностью в 8 - 46 л.с.
  • есть возможность функционирования до 40 внутренних модулей в одном контуре.
  • перепад высот между внутренними блоками составляет 30 метров, что повышает гибкость системы и позволяет легко ее разместить на 8-ми этажах здания.
  • мощность всех внутренних модулей Toshiba VRV может на 35% превышать общую мощность всех наружных модулей.
  • в систему встроены интеллектуальные системы контроля уровня масла и утечки хладагента.

Отдельного внимания заслуживает Toshiba VRV Super-MMS. Для данной системы кондиционирования специально разработаны двухроторные компрессоры с возможностью регулирования мощности и пониженным энергопотреблением. Система автоматического управления позволяет контролировать нагрузку между компрессорами внешних модулей, точно регулировать расход хладагента и самостоятельно выбирать тот теплообменник, который наиболее оптимально использовать при том или ином режиме работы. Встроенная система контрольно-регулирующих устройств, TCC-Link для модулей Toshiba VRV Super-MMS позволяет автоматически формировать адрес для каждого внутреннего блока и поддерживать корректную связь между внутренними и внешними модулями. Но главное достоинство такой Toshiba VRV – высокий коэффициент энергоэффективности, равный 4,1 и достигаемый за счет ряда конструктивных особенностей.

Технологии и типы VRV систем

Принцип VRV систем предполагает использование систем кондиционирования на огромных площадях, в многоэтажных зданиях и многоквартирных домах. В качестве начала для проектирования многие производители предлагают специализированное программное обеспечение, позволяющее спроектировать систему VRV в том или ином здании и смоделировать процесс ее функционирования. К примеру, компания Daikin предоставляет для своих клиентов программу VRV Pro.

Сравнение чиллеров и VRV систем приводит к тому, что по технологичности комплексные системы кондиционирования во много превосходят холодильные машины. На наш взгляд наиболее заслуживают внимание такие системы как VRV II и VRV III. Система VRV II была предложена в 2003 году. Она работает на озонобезопасном фреоне R410A и обладает 66-тью различными моделями. А модельный ряд насчитывает 11 модификаций внутренних блоков с производительностью внешнего блока до 136 кВт. Спустя год разработчики Daikin предложили систему VRV II с водяным охлаждением. Тем самым здание, с установленной такой системой, приобретает круглогодичное кондиционирование.

На основе технологий для VRV систем созданы специальные резервуары для хранения сжиженных газов под давлением. Газификатор позволяет длительно хранить кислород, азот, аргон, диоксид углерода. А специальные расширительные баки Aquasystem VRV используютя главным образом для уравновешивания теплового расширения теплоносителя в системах отопления и кондиционирования. К примеру, Аквасистем VRV 018 или гидроаккумулятор VRV 200 эффективно поддерживают давление фреона в замкнутых системах VRV в домах и коттеджах. Баки VRV 018, VRV 4 и VRV 35 отличаются только по объему, поэтому выбор газификатора зависит только от масштабности VRV системы.

Следующая веха в развитии технологий дало толчок к созданию нового поколения системы кондиционирования, наиболее совершенной на сегодняшний день – Daikin VRV 3. Данный комплекс повторяет большинство инновационных технологий, применимых в первых двух поколениях систем кондиционирования:

  • инверторные технологии;
  • одновременное охлаждение и нагрев, в купе с рекуперацией тепла;
  • модульный принцип компановки внешних блоков;
  • высокая энергоэффективность;
  • большая длина трассы трубопровода.

Daikin VRV 3 предоставляет свободу выбора по всем статьям:

  • 5 различных моделей наружного блока;
  • диапазон производительности – от 14 до 160 кВт при работе в режиме охлаждение/нагрев, от 22,4 до 135 кВт в режиме рекуперации тепла и от 14 до 53,2 кВт при работе только на охлаждение.
  • количество внутренних блоков варьируется в зависимости от количества внешних: 64 внутренних работают на трех внешних блоках,
    26 – при одном модуле с функцией рекуперации тепла и 29 – при работе внешнего модуля на охлаждение или на охлаждение/нагрев.
  • максимальное расстояние между наиболее отдаленным внутренним блоком и внешним – 165 метров, при перепаде высот в 90 м.

При доработке системы Daikin VRV 3 разработчики добились повышения энергоэфффективности. Новая система VRV 4 также работает на чистом хладагенте R410A, позволяет отдалить два крайних внутренних блока друг от друга на 160 метров и способна использовать в одной системе до 32 внутренних блока.

Проектирование, подбор, расчет VRV

Многие компании по созданию систем кондиционирования для целого здания не останавливаются только на производстве оборудования. В целях повышения гарантий монтажа, пуско-наладочных работ и дальнейшей эксплуатации системы разработчики поставляют собственное программное обеспечение, облегчающее внедрение и проектирование VRV систем на тех или иных объектах. Программа подбора VRV признана существенно упростить и смоделировать процесс монтажа и функционирования готовой системы. Рассмотрим наиболее достойных представителей из класса software.

Компания Daikin предлагает своим клиентам Hi-VRV Selection – подбор VRV посредством программного комплекса. Данная программа подбора VRV позволяет автоматизировать процесс выбора оборудования, рассчитать параметры трассы трубопроводов и рефнет. Программное обеспечение позволяет осуществить проверку правильности комплектации системы кондиционирования. Встроенный дополнительный функциональный набор позволит произвести расчет VRV относительно тепловых ступеней работы системы в помещениях и создать приближенную к реальности модель микроклимата в том или ином помещении в зависимости от модели внутреннего блока. Программа устанавливается на любой персональный компьютер с ОС Windows’95, Windows’98 или Windows NT.

Программа подбора VRV предусматривает три режима работы:

- Экспертный режим требует ввода только данных о тепловых нагрузках и параметров холода в каждом помещении. Проектирование VRV программное обеспечение берет на себя: подбор оборудования, расчет энергопотребления, модель теплового режима.

- Упрощенный режим требует ввода удельных тепловых нагрузок, а программа гарантирует корректный подбор оборудования.

- Режим проверки. Его также можно назвать ручным, так как пользователь самостоятельно осуществляет расчет VRV: выбор типа и модели внутренних модулей, их количества. Программа подбора VRV контролирует только правильность выбора пользователя.

Корпорация Mitsubishi Electric предлагает осуществить расчет VRV City Multi в собственной автоматизированной программе:

  • подбор оптимального диаметра фреонопровода и проверка выбранного показателя в зависимости от длины трассы и перепада высот;
  • корректировка значений производительности внутренних модулей;
  • расчет количества хладагента;
  • реализация системы управления;
  • формирование проектной документации.

Компания Toshiba предоставляет партнерам и клиентам специализированную программу подбора комплектации VRV систем кондиционирования SMMS, mini-SMMS, SHRM. Данный программный комплекс полностью учитывает все нюансы каждой из систем в отдельности. В конце 2009 года программа была доработана, выпущена новая версия:

  • разработчики внедрили в систему русификатор для адаптации английской версии программы;
  • добавлены новые внутренние блоки VRV Toshiba;
  • полная совместимость со старой версией программы.

Проектирование VRV под руководством ПО от Toshiba прекрасно функционирует в ОС Windows XP и Windows Vista.

Монтаж, установка VRV

Многие системы кондиционирования VRV обладают компьютерным управлением и встроенной системой самодиагностики. Это необходимо для проведения проверки корректности конфигурации системы и правильности коммутации после того, как завершен монтаж VRV системы. Такие программные средства позволяют существенно сократить период пуско-наладочных работ. Но следует всегда помнить, что монтаж VRV должен производиться только квалифицированным персоналом, которые имеют должный уровень подготовки, желательно подтвержденный сертификатом производителя той или иной VRV системы. Удобство достигается еще и тем, что установка VRV системы осуществляется и на стадии строительства, и уже в период эксплуатации здания.

Каковы особенности установки системы кондиционирования и от чего зависит стоимость монтажа VRV?

  • Такие системы используются для зданий с общей площадью в 100 000 км. м.
  • Количество внутренних модулей VRV более 100.
  • Несколько VRV систем можно объединить в одну сеть с общим количеством блоков до 250.
  • Расстояние между внутренними блоками и наиболее удаленным внешним может достигать 100 метров.
  • Перепад высот может составлять 50 метров.
  • Установка VRV предусматривает достаточно длинную трассу фреонопроводов.

Именно по этим причинам требуется квалифицированная помощь. Стоимость монтажа VRV по приблизительным оценкам составляет четверть стоимости оборудования. Если сравнивать монтаж VRV с установкой системы центрального кондиционирования, то VRV системы требуют меньших капитальных вложений, так как в рамках таких систем всегда существует возможность постепенного наращивания системы: можно не приобретать и вводить сразу все необходимое оборудование. Это обусловлено модульным принципом систем VRV. Так установка внутренних блоков (кондиционеров) ни как не влияет на рабочий процесс в офисном здании, она не требует специального выделения помещений: внешние модули можно смонтировать на крыше здания.

Технологическое, сервисное обслуживание

Современные VRV системы – сложный комплекс оборудования и коммутационных модулей, а чем система сложнее, тем вероятнее возникновение каких-либо неполадок. В связи со сложной структурой их также затруднительно диагностировать: только профессионал узкого профиля способен выявить причину. Единственный способ продлить срок эксплуатации системы и избежать вероятных поломок – сервисное обслуживание VRV. Своевременное сервисное и техническое обслуживание VRV позволяет повысить ресурс использования VRV систем в 3-4 раза, при сравнении с системами без надлежащей диагностики. Кроме этого данными средствами возможно снижение энергопотребления, которое увеличивается прямо пропорционально сроку эксплуатации. Если не осуществлять вовремя сервисное обслуживание VRV, то функционирование всей системы может быть нестабильным и не предсказуемым.

В общем, техническое обслуживание VRV системы кондиционирования целого здания осуществляется с использование специализированных измерительных устройств и включает следующие этапы:

  • Проверка заземления
  • Контроль функционирования вентиляторов
  • Калибровка работы системы кондиционирования
  • Настройка параметров работы кондиционеров, температурных режимов
  • Измерение напряжения во время функционирования VRV, пусковых и рабочих токов
  • Проверка дренажной системы
  • Замена фильтров
  • Проверка плат системы кондиционирования
  • Противогрибковая очистка всех внутренних модулей VRV
  • Проверка герметичности кондиционеров
  • Дозаправка хладагента и проверка внутреннего давления в системе трубопроводов
  • Настройка автоматического режима работы

Сервисное обслуживание VRV и отдельное обслуживание внутренних блоков позволит продлить срок службы системы на 5-10 лет, при сравнении с самостоятельной поверхностной диагностикой системы, которая функционирует без сбоев. Важно не ждать, когда появиться поломка, а периодически осуществлять проверку на предмет ее возникновения. Для этого и необходимо сервисное обслуживание VRV. Кроме этого, вовремя проведенное техническое обслуживание VRV позволит существенно снизить расходы на ремонт системы.

bclimate.ru

VRV и VRF системы кондиционирования

VRV и VRF системы сейчас наиболее эффективное решение для кондиционирования больших коттеджей и торговых центров, гостиниц, офисных помещений и т.д. Как работают данные системы и какие преимущества они имеют. Читать далее

До недавнего времени, в качестве систем кондиционирования больших коттеджей использовались традиционные сплит-системы, или несколько систем, распределяющих воздух по каналам или находящиеся в каждой комнате отдельно, что было крайне неудобно в плане контроля температуры.

Сегодня, для решения подобных проблем, рынок предлагает VRF и VRV мультизональные системы кондиционирования, являющиеся по сути усовершенствованными мульти сплит-системами.

VRV и VRF системы могут обладать несколькими десятками внутренних блоков разного типа(настенные, напольные, потолочные, кассетные, канальные  и др.).

Таким образом, в каждой комнате есть свой исполнитель по обогреву или охлаждению воздуха с индивидуальным режимом климат-контроля; нет необходимости монтировать сплит-системы и тянуть трубы по всему дому.

Также подобные системы отличаются возможностью расположения внутреннего и наружных блоков на расстоянии до 1000 метров и с возможностью перепада по высоте до 40 метров. Это дает возможность размещать блоки там, где Вам будет удобно, не нарушая вид фасада.

Данные системы также отличает наибольшая точность поддержания температуры без пересушивания воздухапо сравнению со своими предшественниками.

Еще одной удобной функцией является возможность управления как каждым отдельным блоком, так и через центральный пульт управления.

В чем отличие VRV и VRF

Отличие систем VRV и VRF кондиционирования заключается в том, что компания Daikin зарегистрировала названиеVRV(VariableRefrigerantVolume), другие же производители подобных систем пришли к названию VRF (VariableRefrigerantFlow).

Зачастую разница между VRV и VRF заключается в количестве блоков, удаленностью подключаемых блоков и удобством в использовании.

Данные мультизональные системы кондиционирования становятся все более популярными, особенно при выборе системы для частных домов. Это позволяет централизовать управление и сохранить эстетические качества фасада, а также упростить все операции, связанные с режимами контроля и изменения температуры.

Заказать проектирование и монтаж VRV/VRF системы можно у специалистов НЕО Стиль по телефонам: 8 (846) 205 96 00, 8 (846) 275 07 70.

www.style-neo.ru

VRV - что это такое

VRV – система кондиционирования, предназначенная для обслуживания больших площадей. Целого этажа офисного помещения, а то и целого многоэтажного здания.

Архитектура VRV системы принципиально отличается от обычных мультисистем. От мультисплит-системы прокладывается ровно столько пар труб, сколько внутренних блоков в системе. Это удобно, когда внутренних блоков два или три. Но когда их десятки или сотни гораздо удобнее использовать магистральные трубы, имеющие разветвления в необходимых местах.

Внешние блоки VRV систем в отличие от обычных могут располагаться довольно далеко от внутренних. Это позволяет устанавливать наружные блоки на крыше или далеко за пределами здания. Очень удобно одним внешним блоком обслуживать, скажем, целый коттедж. В этом случае трубопровод чаще всего прокладывается под землей, а внешний блок располагается в дальнем углу участка, где он никого не потревожит шумом и не испортит общий вид дома.

Помимо перечисленного VRV системы обладают обширным списком преимуществ над традиционными системами кондиционирования.

Обычные системы кондиционируют здание в целом, в то время как VRV сисетмы кондиционирует каждую комнату или зону индивидуально в соответствии с ежеминутными потребностями прямо здесь и прямо сейчас. Поэтому VRV системы идеально подходят для постоянно изменяющейся наполненности и активности как современного бизнес-центра, так и большого коттеджа. Более того, исключительно точный уровень контроля температуры позволяет мгновенно отслеживать изменения в нагрузке и корректировать работу так, что в помещении поддерживаются только те условия, которые желают находящиеся там люди. Индивидуальный контроль позволяет эксплуатировать систему намного более экономичнее и эффективнее.

Другие преимущества VRV

VRV экономит электроэнергию

  • VRV система с теплоутилизацией поддерживает одновременное охлаждение и нагрев в разных помещениях в рамках одной системы. Очень часто в течение дня одну сторону здания приходится сначала охлаждать, а потом нагревать. Это связано с изменением положения Солнца. Другую же сторону приходится нагревать и охлаждать в обратном порядке. VRV готова сэкономить Ваши деньги в подобных ситуациях.
  • Использование HRV Daikin (системы приточно-вытяжной вентиляции Daikin с рекуперацией тепла) сильно повышает энергетическую эффективность.

VRV экономит полезное пространство

  • Полезное пространство используется более эффективно благодаря компактным размерам внутренних блоков VRV, большой возможной протяженности соединительных коммуникаций и возможности реализовать на базе одной системы (один контур хладагента) кондиционирование большой площади и большого количества помещений.

Широкий выбор моделей внутренних блоков

  • Диапазон моделей VRV систем с тепловым насосом (работа как на холод, так и на тепло) от 5 до 48 лошадиных сил. Системы с теплоутилизацией – от 8 до 48 л/с. Десять типов внутренних блоков состоят из 63 различных моделей. Такой огромный выбор совместимых компонентов позволяет проектировать систему, идеально удовлетворяющую нужды заказчика.

VRV работает в широком диапазоне температур

  • Нижняя граница рабочих температур стандартных систем доходит до – 20 градусов Цельсия. Есть возможность доработать системы опциональным зимним комплектом, что позволит опустить планку до – 50 градусов.

Огромный выбор проектировочных решений

  • Увеличенная длина трубопровода позволяет более гибко подходить к проектированию системы.
  • Возможно наращивание (апгрейд) системы после пуска ее в эксплуатацию. Более того, возможна замена любых внутренних блоков в случае, если в помещениях производится ремонт и перепланировка. Также возможен поэтапный запуск VRV-системы.
  • Новая технология компрессора позволяет избавиться от досконального подсчета длин коммуникаций, который существенно отнимает время у проектировщика.
  • Внешние блоки могут быть размещены на крыше, где они не видны и не испортят общего вида здания.

Простая эксплуатация VRV

  • Блоки работают тихо и имеют функции ночного тихого режима работы, чтобы не потревожить соседей.
  • Управляющий контроллер и пульты управления удобны в использовании и имеют множество полезных функций. Кроме возможности центрального контроля блоки могут управляться индивидуально из каждого помещения.

VRV исключительно надежны

  • Система самодиагностики отслеживает все неполадки быстро и точно.
  • Функция Авто-рестарта восстановит работу системы в том же режиме в случае, если в здании был перебой с энергоснабжением.
  • Внутренние блоки контролируются локально, поэтому выход из строя одного блока не повлияет на работу системы в целом.

Простая установка VRV системы

  • Сравнительно легкие и компактные блоки могут транспортироваться с помощью обычного лифта.
  • Блоки могут быть установлены на каждом этаже.
  • Трубопровод не занимает много места.
  • Быстрый ввод системы в эксплуатацию. Практически исключается этап пуско-наладочных работ.

www.skn-daikin.ru

VRF и VRV системы кондиционирования: характеристики, отзывы, фото, цена

На этой страничке нашего сайта мы постараемся вам рассказать об особенностях мультизональных систем кондиционирования.

Климатическая компания ИСКОН осуществляет поставку и монтаж мультизональных систем кондиционирования (VRV, VRF систем) различных производителей.

  • Мы можем подобрать и предложить вам оборудование согласно  ваших предпочтений, пожеланий и возможностей.
  • На данной страничке  представлены описания и характеристики мультизональных систем  (VRV, VRF систем) ведущих  производителей представленных на российском рынке, выложены каталоги с техническими описаниями предлагаемых систем.

Более подробное описание систем мультизонального кондиционирования ведущих производителей представленных на российском рынке можно посмотреть, перейдя по ссылке.

При всех своих достоинствах, традиционные сплит и мульти-сплит системы имеют ряд недостатков, заметно ограничивающих возможности их использования.

  • В первую очередь это небольшая длина межблочных коммуникаций, обычно не превышающая 25 метров, да и то, при такой длине не избежать уменьшения мощности кондиционера процентов на 30.
  • Другой недостаток мульти-сплит систем — ограниченное количество внутренних блоков, как правило от двух до четырех штук.
  • Все это приводит к тому, что для кондиционирования элитной квартиры или коттеджа приходится размещать снаружи (иногда даже на фасаде) несколько внешних блоков, которые никак не хотят "вписываться" в замысел архитектора.
  • До недавнего времени из этой ситуации был единственный выход — установить один канальный кондиционер с раздачей охлажденного воздуха по системе воздуховодов, расположенных за подвесным потолком.
  • Помимо уменьшения полезной высоты комнат на 15 - 20 см (диаметр теплоизолированных воздуховодов), такое техническое решение имело еще один существенный недостаток — регулировать температуру воздуха можно было лишь в целом по всем помещениям, поскольку один внутренний блок не позволял установить в каждой комнате свою температуру.
  • Выход был найден в 1982 году, когда компания Daikin представила первую в мире VRV систему кондиционирования.

Характеристики и особенности VRV и VRF систем

  • Фактически, VRV система является улучшенным вариантом традиционной мульти-сплит системы
  • Как и в мульти-сплит системах, к одному наружному блоку может быть подключено несколько внутренних, однако у VRV их число может достигать нескольких десятков.
  • Как и в некоторых мульти-сплит системах, внутренние блоки VRV могут быть разных типов (настенный, канальный, кассетный и т.п.) и иметь разную мощность, обычно от 2 до 25 кВт.
  • Однако VRV системы имеют ряд принципиальных отличий от всех ранее выпускавшихся кондиционеров
  • В обычных мульти-сплит системах между внешним и каждым из внутренних блоков прокладывается отдельная фреоновая трасса. В системах VRV все блоки подключаются к единой системе трубопроводов, то есть к общей трассе из двух или трех медных труб подключается до 30 внутренних и 3 внешних блоков. Такое техническое решение позволяет упростить (удешевить и ускорить) монтажные работы, а так же дает возможность легко расширять систему в будущем.
  • Максимальное расстояние между внутренним и наружным блоком (длина трубопровода) составляет 100 метров. Перепад высот между наружным и внутренним блоком (расстояние между блоками по вертикали) — 50 метров. Таким образом, стало возможным размещать наружный блок кондиционера в любом удобном месте — на крыше, в подвале или даже в нескольких десятках метров от дома.
  • Управление внутренними блоками может производится как с помощью индивидуальных беспроводных пультов (как и в обычных мульти-сплит системах), так и с помощью централизованного пульта управления, контролирующего режимы работы всех внутренних блоков и состояние системы в целом. Кроме этого, VRV система может управляться с помощью персонального компьютера.
  • По сравнению с обычными кондиционерами, внутренние блоки VRV поддерживают заданную температуру с более высокой точностью — до ±0,5 °С.

 Название VRV (Variable Refrigerant Volume) переводится как "Переменный объем хладагента" и отражает главное отличие VRV от остальных систем кондиционирования — использование общей системы трубопроводов.

  • В системах VRV каждый внутренний блок имеет электронный терморегулирующий вентиль, регулирующий объем поступающего хладагента из общей трассы в зависимости от тепловой нагрузки на этот блок.
  • Благодаря этому, система VRV более ровно поддерживает заданную температуру, без перепадов, свойственным обычным кондиционерам, регулирующим температуру воздуха путем периодического включения и выключения.
  • В настоящее время подобные системы, помимо Daikin, производят также Mitsubishi Heavy, Mitsubishi Electric, Sanyo, Toshiba, Fujitsu General и другие.
  • Поскольку название VRV является зарегистрированной торговой маркой компании Daikin, то для обозначения подобных систем других производителей было выбрано название VRF (Variable Refrigerant Flow) — "Переменный поток хладагента", что по смыслу тоже самое, что и VRV (то есть VRF означает класс или тип кондиционеров).
  • Разница между VRF системами разных производителей не очень значительна и определяется количеством подключаемых блоков, максимальной длиной трассы, удобством управления, надежностью и сроком службы.

Стоимость VRV и VRF систем

  • Поскольку стоимость системы кондиционирования является одной из важнейших характеристик, мы приведем ориентировочные цены на мультизональные VRV и VRF системы наиболее популярных торговых марок.
  • Стоимость системы рассчитана для типовых офисных помещений в двух вариантах — площадью до 500 и 1500 кв.м.
  • Расчеты производились исходя из условия, что на 6 кв.м. приходится одно рабочее место.
  • Для жилых помещений стоимость системы может быть на 30 - 50% меньше, благодаря более низким теплопритокам от людей и бытовой техники.
  • Стоимость системы приведена в долларах за 1 кв.м.

Общая площадь

офисных помещений

Mitsubishi Heavy
(KX и KX2)
Mitsubishi Electric
(Citi Multy)
Daikin
(VRV Plus)
Sanyo
(ECO Multi)
Диапазон цен
до 500 кв.м. 170 $/кв.м. 205 $/кв.м. 250 $/кв.м. 140 $/кв.м. 140 - 250 $/кв.м.
1500 кв.м. 160 $/кв.м. 185 $/кв.м. 220 $/кв.м. 130 $/кв.м. 130 - 220 $/кв.м.

Более подробное описание систем мультизонального кондиционирования ведущих производителей представленных на российском рынке можно посмотреть, перейдя по ссылке.

Звоните нам по телефону +7(812)408-06-98, наши консультанты всегда готовы оказать вам помощь в подборе оборудования!

iskonspb.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
