Вск вентилятор – Вентилятор ВСК: ВСК-17 ВСК-17-І ВСК-16 для отсоса перемещения агрессивных невзрывоопасных сред

Советы по выбору

02.12.2019
Комментарии: 0

Технические характеристики вентиляторов типа ВСК

Технические характеристики тягодутьевых машин типа ВСК №16÷20
Типоразмер машиныПроизво-дительность, Q, м3/чПолное давление, Pa, ПаМакси-мальный КПД, η, %Частота вращения, мин-1ЭлектродвигательМасса без эл. дв., кг
ТипоразмерМощность, кВтЧастота вращения, мин-1Напря-жение, В
ВСК‑16132 00010 100721 500ДОЗО4‑450Х‑4МУ16301 5006 0007 100
ВСК‑16M132 00010 100721 500ДОЗО4‑450Х‑4МУ16301 5006 0004 600
ВСК‑17130 00012 200721 500ДОЗО4‑450У‑4МУ18001 5006 0007 150
ВСК‑17M130 00012 200721 500ДОЗО4‑450У‑4МУ18001 5006 0004 650
ВСК‑17‑I88 0005 400721 000ДОЗО4‑400Х‑6У13151 0006 0007 150
ВСК‑17‑IM88 0005 400721 000ДОЗО4‑400Х‑6У13151 0006 0004 650
ВСК‑20110 000
6 900		751 500ВАО2-450LA43151 5006 0004 420
ВАО2-560S45001 5006 000
ВСК‑20‑I115 0007 250751 500ВАО2-450LA43151 5006 0004 440
ВАО2-560S45001 5006 000
ДОЗО4‑450У‑4МУ18001 5006 000

Характеристики приведены в режиме максимального КПД для перемещаемой среды с параметрами: Pбар=760 мм рт. ст. и t=70°С (t=300°С для ВСК‑20 и ВСК‑20‑I).

kalorifer.net

Габаритные и присоединительные размеры вентиляторов типа ВСК

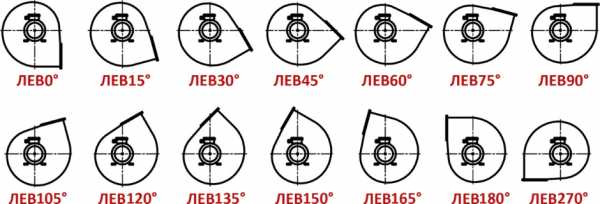

Схема разворотов корпусов тягодутьевых машин одностороннего всасывания.

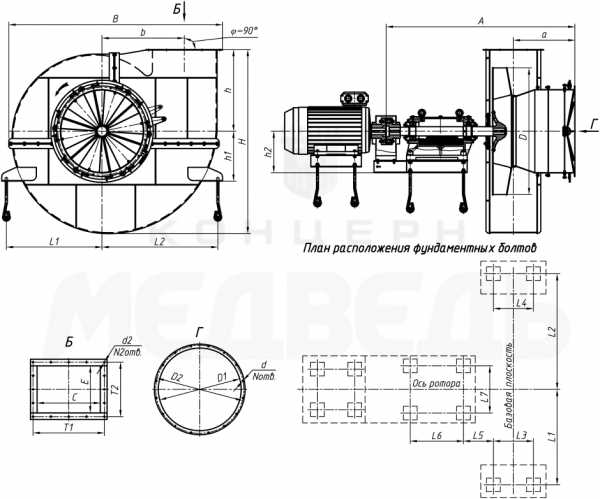

Габаритные и присоединительные размеры машин ВСК №16÷20

Габаритные и присоединительные размеры центробежных тягодутьевых машин ВСК №16÷20
Типоразмер машиныϕРазмеры, мм
h2L1L2L4DD1D2dd2AaBb
ВСК‑1690°1 5001 160 1 160─1 6001 2351 32519192 8009053 1901 190
ϕРазмеры, ммNN2
Hhh3CET1T2L3L5L6L7
90°2 6701 1201 5001 0206801 136800───2 3202424
Типоразмер машиныϕРазмеры, мм
h2L1L2L4DD1D2dd2AaBb
ВСК‑16М90°
1 030		1 3401 3405401 6001 2351 32519192 8009053 1901 190
ϕРазмеры, ммNN2
Hhh3CET1T2L3L5L6L7
90°2 6701 1207001 0206801 1368005404288301 2502424
Типоразмер машиныϕРазмеры, мм
h2L1L2L4DD1D2dd2AaBb
ВСК‑17		90°1 5001 1601 160─1 7001 2351 32519192 8009053 1901 190
ϕРазмеры, ммNN2
Hhh3CET1T2L3L5L6L7
90°2 6701 1201 5001 0206801 136800───2 3202424
Типоразмер машиныϕРазмеры, мм
h2L1L2L4DD1D2dd2AaBb
ВСК‑17М90°1 0301 3401 3405401 7001 2351 32519192 8009053 1901 190
ϕРазмеры, ммNN2
Hhh3CET1T2L3L5L6L7
90°2 6701 1207001 0206801 1368005404288301 2502424
Типоразмер машиныϕРазмеры, мм
h2L1L2L4DD1D2dd2Aa
B		b
ВСК‑17‑I90°1 5001 1601 160─1 7001 2351 32519192 8009053 1901 190
ϕРазмеры, ммNN2
Hhh3CET1T2L3L5L6L7
90°2 6701 1201 5001 0206801 136800───2 3202424
Типоразмер машиныϕРазмеры, мм
h2L1L2L4DD1D2dd2AaBb
ВСК‑17‑IМ90°1 0301 3401 3405401 7001 2351 32519192 8009053 1901 190
ϕРазмеры, ммNN2
Hhh3CET1T2L3L5L6L7
90°2 6701 1207001 0206801 1368005404308301 2502424
Типоразмер машиныϕРазмеры, мм
h2L1L2L4DD1
D2		dd2AaBb
ВСК‑2090°5121 6931 9934001 9508201 00019192 21930 5,54 0101 300
ϕРазмеры, ммNN2
Hhh3CET1T2L3L5L6L7
90°2 9301 2006301 0003751 1164954003409201 0502418
Типоразмер машиныϕРазмеры, мм
h2L1L2L4DD1D2dd2AaBb
ВСК‑20‑I90°5121 6931 9934002 0008201 00019192 219305,54 0101 300
ϕРазмеры, ммNN2
Hhh3CET1T2L3L5L6L7
90°2 9301 2006301 0003751 1164954003409201 0502418

kalorifer.net

Вентиляторы специальные ВС, ВСК, ВА, ВДП

Вентиляторы центробежные одностороннего всасывания предназначены:



  •          Вентиляторы ВСК-20, ВСК-20-1 – для перемещения агрессивных газов в производстве технического углерода;
  •          Вентиляторы ВСК-16, ВСК-17 – для перемещения агрессивных газов, содержащих до 0,5 г/м3  фтористых соединений, в технологических установках производства минеральных удобрений;
  •          Вентилятор ВА-21х2 – для систем пневмотранспорта и аспирации обогатительных фабрик асбестовых  комбинатов;
  •          Вентилятор  ВДП-18 – для подачи воздуха горения к воздухонагревателям доменной печи;
  •          Вентилятор ВО-60/-250Б – для создания циркуляции водяного пара, содержащего примеси фенола, сероводорода и щелочей, в обесфеноливающих скрубберах коксохимических заводов;
  •          Вентилятор ВКС-20 – для подачи воздуха в котлы с кипящим слоем.


Тип вентилятора

Номинальные параметры

Предельная запыленность потока г/нм3

Предельная температура перемещ. среды, 0С

Масса (без эл. двиг.), кг

Q, тыс. м3/ч

Pv, Па
(кгс/м2)

Температура перемещ. среды, 0С

КПД, max, %

n, об/мин

Вентилятор ВС-15

37,5

3678(375)

40

80,0

1000

–

40

1800

Вентилятор ВС-24

200,0

4500(459)

40

80,0

750

–

40

4490

Вентилятор ВСК-20

70,0

7250(740)

300

75,0

1500

10

300

4420

Вентилятор ВСК-20-1

120,0

6865(700)

300

75,0

1500

10

300

4440

Вентилятор ВСК-16

132,0

10100(1029)

70

72,0

1500

1

100

7120

Вентилятор ВСК-17

130,0

12200(1244)

70

72,0

1500

1

100

7170

Вентилятор ВСК-17-1

88,0

5400(550)

70

72,0

1000

1

100

7170

Вентилятор ВСК-16М

132,0

10100(1029)

70

72,0

1500

1

100

4600

Вентилятор ВСК-17М

130,0

12200(1244)

70

72,0

1500

1

100

4650

Вентилятор ВСК-17-1М

88,0

5400(550)

70

72,0

1000

1

100

4650

Вентилятор ВА-21х2

300,0

5130(523)

20

86,5

1000

–

100

14140

Вентилятор ВДП-18

170,0

17125(1746)

20

73,0

1500

–

150

7710

Вентилятор ВО-60/250-Б

60,0

2291(305)

103

62,0

1500

–

103

1660

Вентилятор ВКС-20

104,4

17000(1733)

150

74,0

1500

–

150

4750







Информация на сайте является ознакомительной.



Чтобы купить вентиляторы специальные типа ВС, ВСК, ВА, ВДП, ВО, ВКС или получить подробную информацию о продукции, выпускаемой ПО «САЭМ», свяжитесь с нашими специалистами:

– по телефону  8-800-550-57-70 (звонок по России бесплатный)

– по электронной почте [email protected]



saem.su

Вентиляторы специальные типа ВВН, ВВР, ВМ, ВС, ВСК, ВА, ВДП, ВО, ВКС | Котельное оборудование

Вентиляторы специальные типа ВВН, ВВР, ВМ, ВС, ВСК, ВА, ВДП, ВО, ВКС | Котельное оборудование – Генерация ЭНЕРГОМАШ

Вентиляторы центробежные одностороннего всасывания предназначены:

  •          Вентиляторы ВВН, ВВР, ВМ-А – для перемещения неагрессивных газов в технологических установках черной металлургии и других отраслей;
  •          Вентиляторы ВС – для перемещения агрессивных газов в технологических установках черной металлургии;
  •          Вентиляторы ВСК-20, ВСК-20-1 – для перемещения агрессивных газов в производстве технического углерода;
  •          Вентиляторы ВСК-16, ВСК-17 – для перемещения агрессивных газов, содержащих до 0,5 г/м3  фтористых соединений, в технологических установках производства минеральных удобрений;
  •          Вентилятор ВА-21х2 – для систем пневмотранспорта и аспирации обогатительных фабрик асбестовых  комбинатов;
  •          Вентилятор  ВДП-18 – для подачи воздуха горения к воздухонагревателям доменной печи;
  •          Вентилятор ВО-60/-250Б – для создания циркуляции водяного пара, содержащего примеси фенола, сероводорода и щелочей, в обесфеноливающих скрубберах коксохимических заводов;
  •          Вентилятор ВКС-20 – для подачи воздуха в котлы с кипящим слоем.

Тип вентилятора

Номинальные параметры

Предельная запыленность потока г/нм3

Предельная температура перемещ. среды, 0С

Масса (без эл. двиг.), кг

Q, тыс. м3/ч

Pv, Па
(кгс/м2)

Температура перемещ. среды, 0С

КПД, max, %

n, об/мин

Вентилятор ВВH-18

110,0

10800(1100)

70

80,0

1500

10

200

4560

Вентилятор ВВH-20

150,0

13500(1375)

70

80,0

1500

10

200

5010

Вентилятор ВВР-18

146,7

14370(1465)

70

72,0

1500

80

200

5850

Вентилятор ВВР-22

170,0

9047(922)

70

72,0

1000

80

200

7215

Вентилятор ВМ-22М

205,0

6400 (653)

200

72,0

1500

1

280

7215

Вентилятор ВМ-18А

108,0

10440(1065)

70

82,0

1500

80

200

3810

Вентилятор ВМ-20А

150,0

12645(1290)

70

82,0

1500

80

200

4170

Вентилятор ВС-15

37,5

3678(375)

40

80,0

1000

–

40

1800

Вентилятор ВС-24

200,0

4500(459)

40

80,0

750

–

40

4490

Вентилятор ВСК-20

70,0

7250(740)

300

75,0

1500

10

300

4420

Вентилятор ВСК-20-1

120,0

6865(700)

300

75,0

1500

10

300

4440

Вентилятор ВСК-16

132,0

10100(1029)

70

72,0

1500

1

100

7120

Вентилятор ВСК-17

130,0

12200(1244)

70

72,0

1500

1

100

7170

Вентилятор ВСК-17-1

88,0

5400(550)

70

72,0

1000

1

100

7170

Вентилятор ВСК-16М

132,0

10100(1029)

70

72,0

1500

1

100

4600

Вентилятор ВСК-17М

130,0

12200(1244)

70

72,0

1500

1

100

4650

Вентилятор ВСК-17-1М

88,0

5400(550)

70

72,0

1000

1

100

4650

Вентилятор ВА-21х2

300,0

5130(523)

20

86,5

1000

–

100

14140

Вентилятор ВДП-18

170,0

17125(1746)

20

73,0

1500

–

150

7710

Вентилятор ВО-60/250-Б

60,0

2291(305)

103

62,0

1500

–

103

1660

Вентилятор ВКС-20

104,4

17000(1733)

150

74,0

1500

–

150

4750
