ВВГ, ВВГнг ТУ LS кабель 5х4
ВВГ, ВВГнг кабель 5х4 мм2 – популярный электрический провод для над- и подземного использования. Герметически изолированная конструкция состоит из жил и внешней оболочки. В качестве внутреннего заполнителя выступает ПЭТ пленка, объединяющая 5 скрученных в единое целое токопроводящих жил.
Конструкция кабеля, а именно изоляционный слой из поливинилхлоридных (ПВХ) пластикатов, позволяет использовать проводники в трехфазной сети с заземлением или занулением. ВВГ, ВВГнг 5 на 4 мм2 соответствует ГОСТ требованиям и относится к 1 классу горючести электрокомплектующих.
Расшифровка терминов
Маркировка ВВГ, ВВГнг говорит об основных составляющих кабеля. Так, например, первая буква названия обозначает наличие и материал изоляционного слоя, вторая – повествует о внешней оболочке, третья – о наличии брони, дополнительные вставки – о материале жил, их количестве и сечении, классе пожарной безопасности.
Исходя из этого, данная аббревиатура ВВГ, ВВГнг 5х4 мм2 расшифровывается как «Винил-Винил-Голый» или кабель, имеющий изоляционный слой и оболочку из ПВХ пластика повышенной жесткости без дополнительной системы защиты. Количество медных жил – 5 шт., сечение – 4 мм2. Приставка «нг» обозначает наличие в проводе негорючих материалов класса 1,2.
Сфера использования
- Легковоспламеняющиеся конструкции (только для ВВГнг).
- Сооружения сухие или с повышенной влажностью.
- Открытые/закрытые электроустановки, включая подвесные. При прокладке по деревянным сооружениям, в под земных конструкциях необходимо применять трубы, металлические рукава, кабельные каналы и пр. виды защиты.
- Монтируются в пустотах, бороздах или под штукатуркой.
- Нормативный радиус изгиба: 10Dn.
- Гарантия: 36 мес.
- Допустимый ток при монтаже в воздухе – 36А, под землей – 47А. При коротком замыкании (1-2 сек.) кабель выдерживает 430А.
- Сопротивление жил: не более 4,65Ом/км.
- Общий диаметр: 13,7 мм.
- Вес: 0,36 кг/м.
Технологические характеристики
ВВГ, ВВГнг кабель 5х4 мм2: стоимость и нюансы приобретения
Цена ВВГ, ВВГнг провода 5×4 мм2 в интернет-магазине «220.PRO» может уменьшатся в зависимости от наличия в данный момент времени скидок на этот вид товаров, объема заказа. Уточняйте общую сумму заказа по телефонам 8 (800) 333 49 42, +7 (495) 540 49 82
220pro.ru
ВВГ, ВВГнг ТУ LS кабель 4х1,5
ВВГ, ВВГнг кабель 4х1,5 мм2 – медный провод (силовой), имеющий 4 токонесущие жилы. В состав оболочки входят два слоя из прочного ПВХ пластика, включая изоляцию. Кабель соответствует всем нормативным требованиям ГОСТ и является аналогом европейских серий NYY, CYKY, а также NYM. Напряжение: 660В.
В комплект ВВГ, ВВГнг кабеля 4×1,5 мм2 входит:
- Четыре однопроволочной жилы (1-го класса) общего назначения округлой формы.
- Изоляционный и слой заполнения – ПВХ пластикат.
- Внешняя оболочка.
Основное различие между ВВГ и ВВГнг проводами – это наличие у последнего дополнительной защиты от возгорания.
Расшифровка терминов
Слой изоляции из ПВХ – В.
Поливинилхлоридная оболочка – В.
Отсутствие дополнительных качественных слоев – Г.
При создании кабеля были использованы ПВХ пластикаты повышенной прочности и пониженной горючести – нг.
Количество медных токопроводящих жил в проводе – 4.
Размер сечения жилы, представленных в мм2 – в данном случае 1,5.
Область применения
Кабель создан для перераспределения электроэнергии в неподвижных сетях и установках. Рабочее напряжение: 660-1000В, номинальная частота – 50 Гц (токовое напряжение не более 27А).
ВВГ, ВВГнг 4 на 1,5 мм2 используют в электрических линиях без наличия ограничений разности трассовых уровней (вертикальные/горизонтальные области). Эксплуатируются в системах с переменным напряжением с изолированной нейтралью/заземлением. Единственное ограничение – продолжительность работы в данном состоянии: менее 8 часов при однофазном коротком замыкании (в день) либо не более 125 часов в год. ВВГнг, в отличии от ВВГ, разрешено прокладывать в совмещенных пучках, в закрытых/открытых кабельных строениях. ВВГ рекомендуется предварительно укладывать в металлические рукава или же ПНД/гофротрубы.
Технологические параметры
- Рабочая температура: -50˚ до +65˚.
- Гарантийный срок: 60 мес.
- Срок службы: свыше 30 лет.
- Вес: 0,128 кг/м.
- Радиус изгиба кабеля: 7,5Dn.
Цена на ВВГ, ВВГнг кабель 4х1,5 мм2
Стоимость ВВГ, ВВГнг кабеля 4х1,5 мм2 может варьироваться в сторону уменьшения при объемном заказе или наличии скидок/бонусов. Узнавайте точную стоимость вашего заказа у менеджеров интернет-магазина «220.PRO» по почте [email protected] или телефону: 8 (800) 333 49 42 (звонки по всей территории РФ бесплатны).
220pro.ru
ВВГ-НГ 5х 4 кабель (ГОСТ)
ВВГнг 5х4 — кабель силовой медный с 5 медными токонесущими жилами сечением 4 квадратных миллиметров, в изоляции и оболочке из негорючего поливинилхлоридного пластиката.
ВВГнг 5х4 — является сокращенной маркировкой кабеля силового медного с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, полная маркировка: ВВГнг(А) 5*4 .
Кабель ВВГнг(А) 5х4 соответствует требованиям ГОСТ Р 53769-2010 и ГОСТ Р 53315-2009.
Кабель силовой ВВГнг(А) 5х4 является аналогом (заменой) импортных кабелей: NYY-J 5*4 , NYY-O 5х4 , CYKY 5х4 , NYM 5*4 .
Технические характеристики кабеля ВВГнг 5х4
Вид климатического исполнения кабелей — УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля ВВГнг 5х4 без предварительного подогрева производится при температуре не ниже -15 градусов.
Минимально допустимый радиус изгиба кабеля ВВГнг(А) 5*4 составляет 123,3 миллиметров.
Растягивающее усилие при прокладке кабелей ВВГнг 5х4 не должно превышать 1000 Ньютонов.
Кабели ВВГнг(А) не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать +70 градусов.
Температура жил при токах короткого замыкания не должна превышать +150 градусов.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Расчетная масса кабеля ВВГнг 5х4 составляет 0,36 килограмм в метре.
Наружный диаметр кабеля ВВГнг 5х4 — 13,7 миллиметров.
Код ОКП: 35 3371.
Класс пожарной опасности кабеля ВВГнг(А) 5*4 по ГОСТ Р 53315-2009: П1б.8.2.5.4.
Срок службы кабеля ВВГнг 5х4 не менее 30 лет с даты изготовления.
Токовые нагрузки кабеля ВВГнг 5х4
Допустимый ток при прокладке ВВГнг 5*4 на воздухе — 36 Ампер.
Допустимый ток при прокладке в земле — 47 Ампер.
Допустимый ток односекундного короткого замыкания — 430 Ампер.
Активное сопротивление жилы — 4,65 Ом на километр.
Расшифровка маркировки ВВГнг(А) 5х4
В — Изоляция из поливинилхлоридного пластиката.
В — Оболочка из поливинилхлоридного пластиката.
Г — Не имеет брони.
нг — ПВХ пластикат пониженной пожарной опасности.
(А) — Индекс пожарной опасности, означает что кабель не распространяет горение при групповой прокладке (прокладке в пучках).
5 — Количество токонесущих жил.
4 — Сечение жил в мм2.
Также в маркировке встречаются следующие обозначения:
(ок) или (ож) — Жила выполнена в однопроволочном (монолитном) исполнении.
(мк) или (мж) — Жила выполнена в многопроволочном исполнении.
(0,66) — Кабель рассчитан на напряжение до 660 Вольт.
(1,0) — Кабель рассчитан на напряжение до 1000 Вольт.

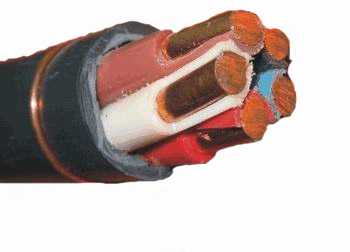

Конструкция кабеля ВВГнг 5х4
1. Токопроводящая жила – медная однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77.
2. Изоляция – из ПВХ пластиката пониженной горючести.
3. Заполнение — из ПВХ пластиката пониженной пожарной опасности или мелонаполненной резины.
4. Оболочка — из негорючего ПВХ пластиката.
Применение кабеля ВВГнг 5х4
Кабель силовой медный негорючий ВВГнг 5*4 предназначен для передачи и распределения электричества в неподвижных электротехнических установках с напряжением до 1000 Вольт номинальной частотой 50 Герц, с токовой нагрузкой до 47 Ампер.
Кабелем ВВГнг 5х4 прокладывают линии без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках.
Кабель ВВГнг 5*4 применяют для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год. Кабели ВВГнг(А) разрешено прокладывать пучками, в открытых кабельных сооружениях (кабельных эстакадах, галереях), для прокладки в помещениях ВВГнг(А) не проходит современные требования пожарной безопасности.
Похожее
23-master.ru
ВВГ, ВВГнг ТУ LS кабель 4х4
ВВГ, ВВГнг кабель 4х4 мм2 – это сочетание 3-х основных компонентов: токопроводящих жил, изоляции и внешней оболочки. Первый компонент создан из медного сплава 1-го класса, имеет округлую однопроволочную форму с сечением 4 мм2. Второй компонент – изоляция – производится из цветного ПВХ пластиката. В зависимости от назначения жилы, изоляция имеет следующие цвета: синий – нулевой провод, двухцветный зеленовато-желтый – заземление, фазы обозначаются белым и красным. Имеется скрутка. Оболочка также создана из прочного ПВХ (для ВВГнг кабеля выбирается не горючий вид).
Расшифровка терминов
Первая буква в обозначении говорит о наличии изоляционного слоя – ПВХ, вторая – об особенностях внешней оболочки. В данном случае оболочка создана из прочного поливинилхлоридного пластика. Третья буква – Г – обозначает отсутствие каких-либо дополнительных защитный свойств в кабеле. Числовые значения повествуют о количестве токопроводящих медных жил и толщине сечения.
Если рассматривать различия между ВВГ и ВВГнг проводом, то последний имеет защиту от непредвиденного возгорания, препятствует быстрому распространению огня и может укладываться в совместные пучки.
Область использования
Применяются в надземных, а также подземных коммуникациях (при прокладке под толщей земли необходимо встраивание дополнительных рукавов или гофрированных труб). Монтируются в стационарные сети и электрооборудование, а также в системы электроснабжения промышленного/бытового назначения.
Технические параметры
- Максимальная температура жил при коротких токовых нагрузках: +150˚.
- Масса кабеля: 0,3 кг/м.
- Наружный диаметр: 12,6 мм.
- Эксплуатационный срок действия: 25 лет.
- Гарантия: 36 мес.
- Допустимые токовые нагрузки: при прокладке в воздухе – 36А, в земле – 47А, односекундный ток при коротком замыкании – 430А.
- Сопротивление (активное) жил: 4,65Ом/км.
- ВВГ, ВВГнг кабель 4 на 4 мм2 соответствует ГОСТ стандартам.
- Эксплуатационные температуры: -50˚ до +65˚.
- Монтаж, без предварительного прогревания, может осуществляться при температуре от -15˚.
- Радиус изгиба провода: более 113,4 мм.
- Максимально допустимое натяжение: 800Н.
- ВВГнг прокладывают в пучках, ВВГ – одиночно.
Цена на ВВГ, ВВГнг кабель 4х4 мм2
Узнать актуальные цены на ВВГ, ВВГнг кабель 4×4 мм2 можно у наших менеджеров по телефону +7 (495) 540 49 82 или подав вопрос-заявку через почтовый сервис по адресу [email protected].
220pro.ru
Кабель ВВГ: технические характеристики | Кабель ВВГ, ВВГнг, ВВГНГ-ls
Когда заходит речь про кабель ВВГ, технические характеристики могут в значительной степени варьироваться в зависимости от того, какого типа данный провод, какую он имеет маркировку, какое количество жил в него входит и иных параметров. Тем не менее, можно выделить ряд ключевых характеристик, что в той или иной степени относятся к каждому из силовых кабелей подобного типа.
Кабель ВВГ изготовляется по ГОСТ 16442-80.Код ОКП 352100.
Описание и техническая документация
Размеры кабеля во многом зависят от количества и типа жил, которые в него входят. Минимальный диаметр жилы даёт 1,5 мм2 в площади её сечения. Максимальная же площадь сечения жилы равняется 240 мм2 в одножильном кабеле, 95 мм2 в двух-, четырёх- жильном и до 50 мм2 в пятижильном. Сечения нулевых жил (в случае меньшего сечения, чем основные) и жил заземления в зависимости от сечения основных жил до 50 мм2 приведены ниже.
Основные жилы | 1,5 | 2,5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 |
Нулевая жила | 1,5 | 1,5 | 2,5 | 4 | 6 | 10 | 16 | 16 | 25 |
Жила заземления | 1,0 | 1,5 | 2,5 | 2,5 | 4 | 6 | 10 | 16 | 16 |
Гораздо реже встречаются и более крупные варианты. Наибольшее распространение среди кабелей ВВГ с жилами неодинакового сечения имеют кабели с тремя основными и одной нулевой жилой (так называемые «три с плюсом»).
Наружный диаметр электропровода прямо пропорционален числу жил и номинальному сечению. При площади в 1,5 мм2 диаметр кабеля начинается от размера в 5 мм и может доходить до 53,5 мм в четырёхжильных вариантах. Таким же образом увеличивается и масса одного килограмма кабеля, начинаясь с 39 кг/км и доходя до нескольких тонн, так что вес провода необходимо учитывать, когда проектируется его прокладка.
Номинальные и минимальные значения радиальной толщины изоляции для кабелей ВВГ сечением до 50 мм2 на рабочее напряжение 0,66 кВ и 1 кВ приведены в таблице.
Напряжение кабеля, кв | Номинальное сечение жил, мм | Номинальная толщина изоляции, мм | Минимальная толщина изоляции,мм |
---|---|---|---|
0,66 | 1 — 2,5 | 0,6 | 0,44 |
4 и 6 | 0,7 | 0,53 | |
10 и 16 | 0,9 | 0,71 | |
25 и 35 | 1,1 | 0,89 | |
50 | 1,07 | ||
1-2,5 | 0,8 | 0,62 | 1,3 |
4-16 | 1,0 | 0,8 | |
25 и 35 | 1,2 | 0,98 | |
50 | 1,4 | 1,16 |
Толщина защитной оболочки электропровода ВВГ зависит от диаметра по скрутке изолированных жил под оболочкой. Номинальные и минимальные значения толщины оболочки приведены в таблице.
Диаметр под оболочкой, мм | Номинальная толщина изоляции, мм | Минимальная толщина изоляции,мм |
---|---|---|
До 6 | 1,2 | 0,92 |
6 – 15 | 1,5 | 1,18 |
15 – 20 | 1,7 | 1,35 |
20 – 30 | 1,9 | 1,52 |
30 – 40 | 2,1 | 1,69 |
Длительно-допустимый ток ВВГ
Длительно-допустимый ток, который поддерживает данный кабель, варьируется от количества жил, от их сечения, а также от того, где пролегает электропровод – в земле или на воздухе. Минимальный ток равен 19 А, в любом случае, лучше уточнить спецификации конкретного кабеля, что вы приобретаете. Допустимые токи нагрузки для электропровода сечением до 50мм2, проложенных на воздухе, указаны в таблице.
Номинальное сечение жил, мм2 | Допустимый ток нагрузки, А | ||
С двумя основными жилами | С тремя основными жилами | С четырьмя основными жилами | |
1,5 | 24 | 21 | 19 |
2,5 | 33 | 28 | 26 |
4 | 44 | 37 | 34 |
6 | 56 | 49 | 45 |
10 | 76 | 66 | 61 |
16 | 101 | 87 | 81 |
25 | 134 | 115 | 107 |
35 | 166 | 141 | 131 |
50 | 208 | 177 | 165 |
Номинальный ток, при этом, может быть 0,66 или 1 киловатт, а его частота равняется 50 герц. Мощность при минимальной площади сечения кабеля достигает 3,5 кВт. Что касается сопротивления, то оно варьируется от площади сечения жил. Когда оно равно 1,5 мм2, то сопротивление равно 12 МОм/км, когда оно менее 4 мм2 – 10 МОм/км, когда равно 5 мм2 – 9 МОм/км, а от 10 до 240 мм2 данный показатель равняется 7 МОм/км. Принято брать в расчёт сопротивление при температуре, равной +20 градусов Цельсия.
Технические характеристики силового кабеля ВВГ
Электрическое сопротивление токопроводящих жил кабеля до 50 мм2 на постоянном токе должно быть не более указанного в таблице.
Номинальное сечение,мм 2 | 1,5 | 2,5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 |
Сопротивление жилы, Ом/км | 12,1 | 7,41 | 4,61 | 3,08 | 1,83 | 1,15 | 0,727 | 0,524 | 0,387 |
Электрическое сопротивление изоляции на 1 км длины при температуре 20 0С составляет не менее 7 – 12 МОм в зависимости от сечения жил.
Готовые кабели должны выдерживать испытания переменным напряжением частотой 50 Гц в течение 10 мин. Напряжение прикладывается между жилами и составляет 3 кВ для кабелей на номинальное напряжение 0,66 кВ и 3,5 кВ для кабелей на номинальное напряжение 1 кВ.
Условия хранения силового кабеля
Провода хранятся под навесами, либо в помещениях закрытого типа. Также разрешено хранение кабеля на барабанах на открытых площадках в обшитом виде. При этом изменяется срок хранения: в помещениях закрытого типа срок хранения составит 10 лет, под навесом на открытом воздухе — 5 лет, на барабанах на открытых площадках — всего 2 года.
Масса и габариты: основные параметры
Примерные наружные размеры и массы отдельных кабелей сечением до 50 мм2 для целей упаковки и транспортировки приведены в таблице ниже. В зависимости от производителя указанные цифры могут варьироваться с 10% отклонением.
Сечение кабеля | Значение наружного размера для целей упаковки и транспортировки, мм | Значение массы для целей упаковки и транспортировки, кг/км |
---|---|---|
Плоские кабели | (а х в) | |
2х1,5 | 5 х 7,5 | 70 |
2х2,5 | 5,5 х 8 | 90 |
2х4 | 6 х 9,5 | 140 |
2х6 | 7 х 10,5 | 180 |
3х1,5 | 5 х 9,5 | 95 |
3х2,5 | 5,5 х 11 | 135 |
3х4 | 6 х 13 | 200 |
Кабели со скрученными жилами | Диаметр | |
3х1,5 | 8 | 90 |
3х2,5 | 9,5 | 135 |
3х4 | 11 | 200 |
3х6 | 12 | 260 |
3х10 | 14,5 | 410 |
3х16 | 17 | 590 |
3х25 | 20,5 | 810 |
3х35 | 23 | 1300 |
3х50 | 27 | 1700 |
3х4+1х2,5 | 12 | 230 |
3х6+1х4 | 14 | 310 |
3х10+1х6 | 16 | 480 |
3х16+1х10 | 19 | 650 |
4х1,5 | 8,5 | 110 |
4х2,5 | 10 | 170 |
4х4 | 12 | 240 |
4х6 | 13 | 320 |
4х10 | 16 | 510 |
4х16 | 19 | 750 |
4х25 | 23 | 1150 |
4х35 | 26 | 1550 |
4х50 | 31 | 2200 |
5х1,5 | 9,5 | 135 |
5х2,5 | 11 | 205 |
5х4 | 13 | 300 |
5х6 | 14 | 405 |
5х10 | 17,5 | 630 |
5х16 | 21 | 950 |
5х25 | 26 | 1450 |
5х35 | 29 | 1900 |
5х50 | 35 | 2700 |
Температурный режим и условия эксплуатации
Особое внимание стоит уделить температурному режиму, под который приспособлены данные кабели. Температура, при которой происходит прокладка электрокабеля, не должна быть ниже -15 С. Эксплуатация допускается в более широких температурных диапазонах, которые начинаются на отметке в -50 С и доходят до +50 С. Впрочем, при возникновении нестандартных ситуаций температура может подниматься до +70 С без каких-либо проблем, а в аварийной ситуации кабель может выдержать и краткосрочный нагрев до +80 С. Влажность при этом не должна превышать 98%. Минимальный радиус изгиба — не менее 7,5 диаметра кабеля. Срок службы — 30 лет.
Смотрите также:
kabel-vvg.ru
Кабель ВВГнг 4х2,5+1х1,5 — Цены, диаметр, вес и др. характеристики
Кабельная энциклопедия → Кабели силовые с ПВХ изоляцией до 6 кВ → Кабель ВВГнг – 0,66кВ ВВГнг – 1кВ ВВГнг – 6кВ
ВВГнг 4х2,5+1х1,5 нет ни на одном из 1014 складов. |
Конструкция кабеля ВВГнг 4х2,5+1х1,5
1. Четыре однопроволочные круглые токопроводящие медные жилы номинальным
сечением 2,5 мм2, соответствующие 1 классу по ГОСТ 22483-2012.
Одна однопроволочная круглая медная нулевая жила или жила заземления номинальным
сечением 1,5 мм2, соответствующая 1 классу по ГОСТ 22483-2012.
2. Изоляция жилы из ПВХ пластиката номинальной толщиной 0,6 мм.
3. Оболочка из ПВХ пластиката пониженной горючести, соответствующая
категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,5 мм.
Расшифровка кабеля ВВГнг 4х2,5+1х1,5
_
В
В
Г
нг
4
х
2,5
+
1
х
1,5
медная жила
изоляция из ПВХ пластиката
оболочка из ПВХ пластиката пониженной горючести
защитный покров отсутствует («голый»)
4 основные жилы
номинальное сечение жилы 2,5 мм2
1 нулевая жила или жила заземления
номинальное сечение жилы 1,5 мм2
Технические характеристики кабеля ВВГнг 4х2,5+1х1,5
Номинальное переменное напряжение | 0,66 кВ частотой 50 Гц |
Испытательное переменное напряжение | 3 кВ частотой 50 Гц |
Время выдержки при испытании | 10 мин |
Длительно допустимая токовая нагрузка | 26 А на воздухе, 34 А в земле |
Допустимый ток односекундного КЗ | 0,27 кА |
Сопротивление изоляции при 20 °С | не менее 10 МОм·км |
Строительная длина | не менее 450 м |
Маломеры в партии | не более 20% кусками от 50 м |
Допустимая температура нагрева жил | 70 °C |
Максимальная температура нагрева жил | 80 °C при перегрузке, 160 °C при токе КЗ |
Минимальный радиус изгиба | 7,5 наружных диаметров |
Диапазон рабочих температур | −50…+50 °C |
Срок службы | не менее 30 лет с даты изготовления |
Массо-габаритные характеристики кабеля ВВГнг 4х2,5+1х1,5
Мы не знаем характеристики ВВГнг 4х2,5+1х1,5.
Фотографии и изображения кабеля ВВГнг – 0,66кВ

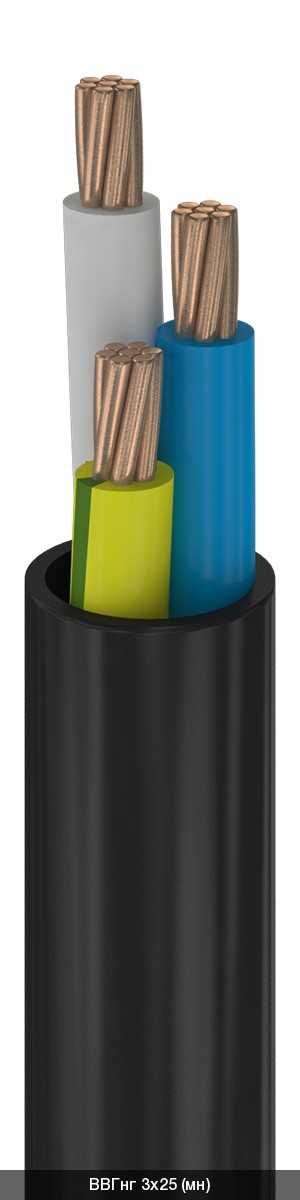

ВВГнг 3х25 (мн)

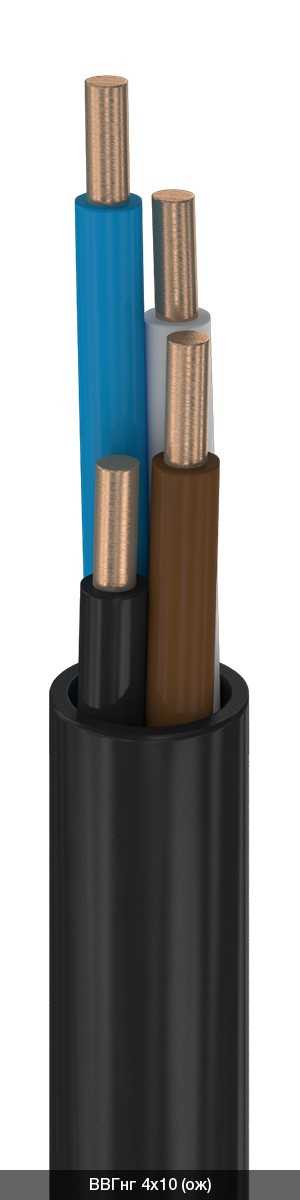

ВВГнг 4х10 (ож)
ВВГнг 4х4,0 (ож)

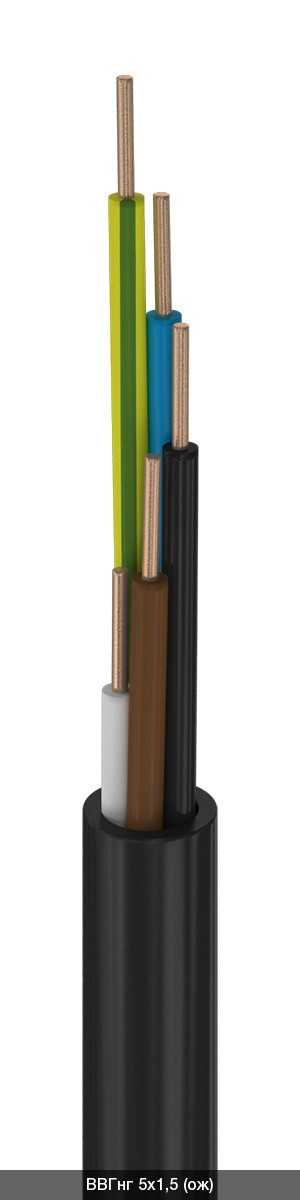

ВВГнг 5х1,5 (ож)

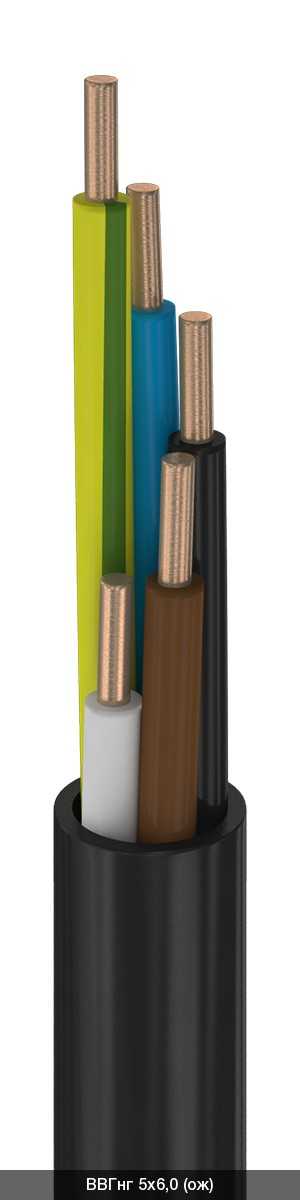

ВВГнг 5х6,0 (ож)
bystrokabel.ru
