А у ТУ-шного изоляция снимается без проблем любыми китайскими ножами. Фактически, она представляет из себя некое подобие термоусадки одетой поверх нескольких жил.

Альтернатива ГОСТ

Если же у вас вообще нет никакой возможности ни купить, ни заказать кабель изготовленный по ГОСТ, можно посоветовать приобретать сделанный по ТУ, но с увеличенным сечением. Например вам нужен кабель ВВГнг 3*1,5мм2, тогда берите следующего большего сечения ВВГнг 3*2,5мм2.

Провод СИП, также как и кабель может изготавливаться по техусловиям на 100% соответствующим ГОСТ, так и по собственным ТУ, с некоторыми отступлениями от стандарта.

Сам гост 31946-2012 по которому должен производиться СИП можно скачать отсюда.

Виды СИП и разница

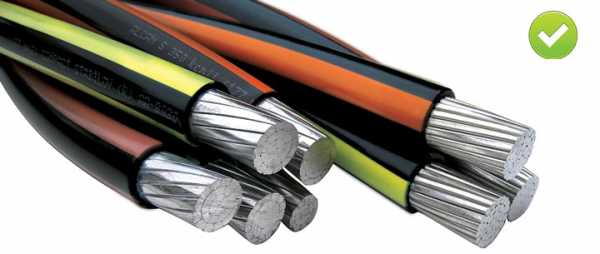

На сегодняшний день наибольшее распространение получили 3 вида СИП напряжением 0,4кв:

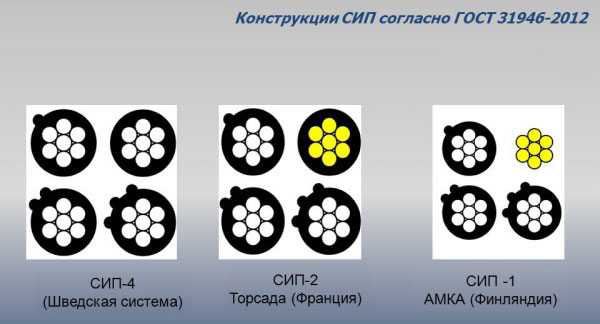

• СИП-1 – провод с голой, не изолированной несущей жилой. Несущая жила изготовлена из алюминиевого сплава, без какой-либо защитной оболочки.

• СИП-2 – провод с изолированной несущей нулевой жилой. Здесь нулевая жила выполнена из алюминиевого сплава покрытого сверху изоляцией. И вокруг нее скручены фазные жилы также изолированные.

• СИП-4, СИП-5 – провод со всеми четырьмя изолированными жилами одинакового сечения из алюминия.

Каждый завод при производстве самонесущих изолированных проводов должен придерживаться действующего госта. Однако некоторые, в целях экономии могут отступать от правил. В результате получается разный материал жилы, разная изоляция, неодинаковый коэффициент уплотнения.

Даже скрутки жил могут отличаться – левосторонние, либо правосторонние.

Обращайте внимание, что в СИП1 и СИП-2 несущая жила должна быть выполнена именно из алюминиевого сплава, который менее подвержен растяжению. Вследствие чего, при многолетней эксплуатации ВЛ, не будет провисаний проводов в анкерных пролетах. Соответственно не нужно каждые 3-6лет при техобслуживании и капремонтах заниматься перетяжкой и регулировкой стрел провеса.

СИП-4 как раз таки из-за алюминиевых несущих жил очень сильно этому подвержен. И с провисами здесь придется также бороться, как и на ВЛ с голыми проводами.

3 отличия СИП по ГОСТ и ТУ

Как же отличить СИП сделанный по ГОСТу, от изготовленного по техническим условиям с отступлениями от него?

1Во-первых, это изоляция.

Она не должна быть из термопластичного полиэтилена. По стандарту должен быть сшитый.

К сожалению на практике визуально определить это не возможно. Поэтому здесь опирайтесь только на документацию и сертификаты.

2В любом изолированном проводе СИП-1, СИП-2, СИП-3, СИП-4 жилы должны быть однородными, то есть из алюминия или его сплава.

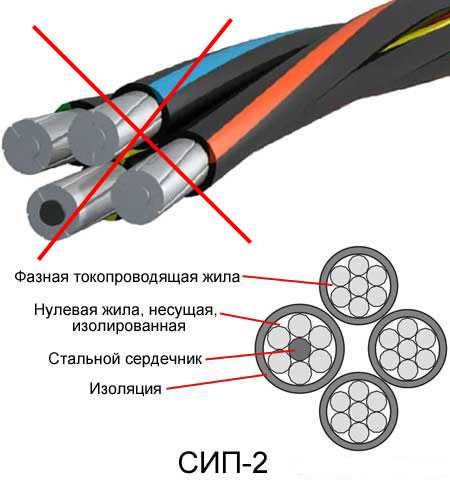

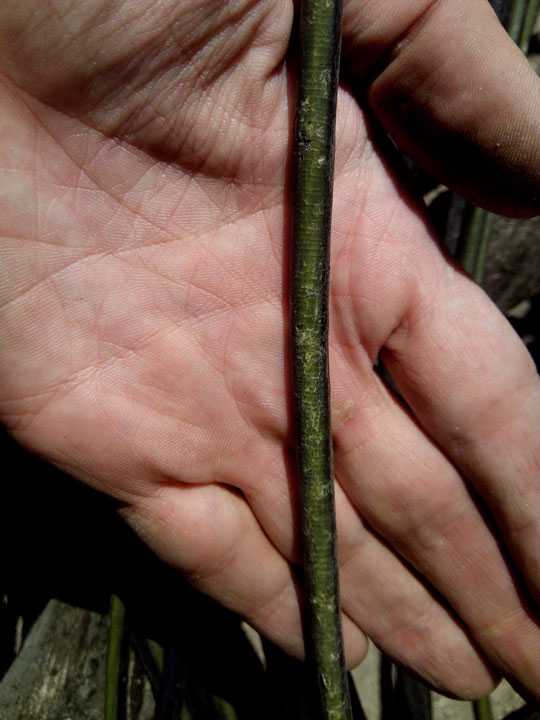

Внутри жил не должно быть стального сердечника. Визуально это легко определяется. Достаточно посмотреть на СИП в разрезе.

Стальная жила будет более темного цвета и находится в середине. Вполне возможно, что на ней уже будет некоторое образование ржавчины, если провод не новый и пролежал на складе под открытым воздухом долгое время.

Почему стальной сердечник в СИП запрещен? Когда сталь применяется в голых проводах марки АС, она прекрасно справляется со своей несущей способностью и нареканий не вызывает.

Но как только провод покрывается изоляцией, то это верная смерть для стальной жилы.

В таком проводе из-за перепадов температур в любом случае образуется конденсат. Сам сшитый полиэтилен свой гарантийный срок в 40 лет отработает, но из-за влаги внутри, сталь быстро проржавеет и разрушится.

И случится это гораздо раньше чем вы думаете. В итоге получится уже не несущая жила, а обыкновенная, с электротехническим алюминием. Со своими более низкими характеристиками на разрыв и стойкость к провисам.

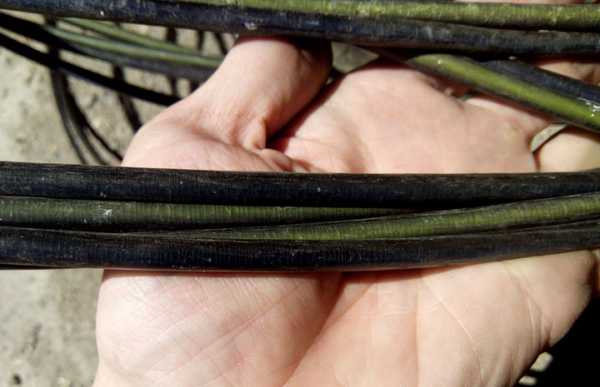

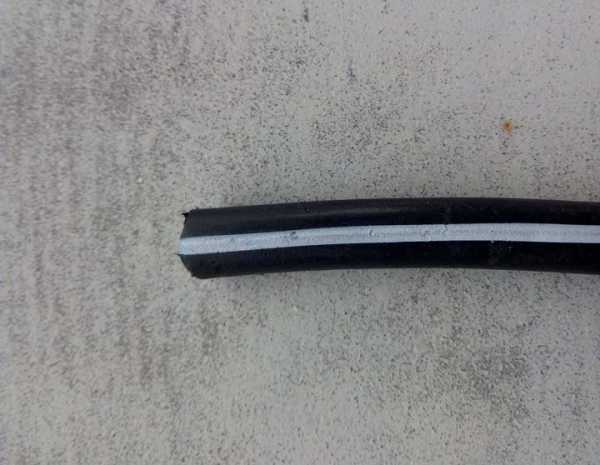

3У многих производителей жилы в проводах СИП маркируются разноцветными полосками.

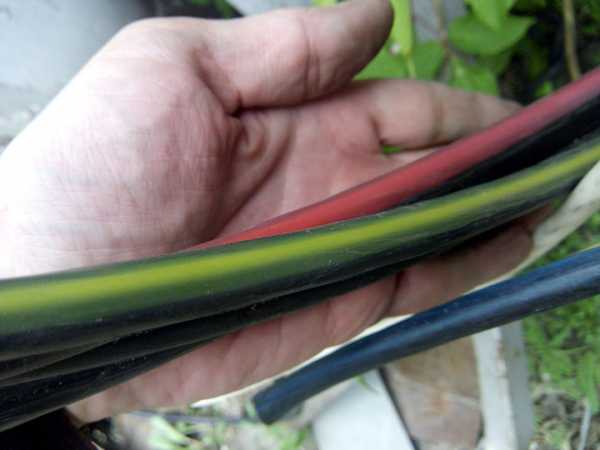

Эти полоски как раз таки и могут служить еще одним признаком качества.

Их ширина должна быть одинаковой и равняться примерно 1-2мм.

Если присмотреться к СИПу у некоторых поставщиков, то эти цветные полоски зачастую могут быть шириной чуть ли не в половину всего провода. Они как бы размазаны по всей изоляции.

Конечно во время монтажа это бывает очень удобно. Легко отличить одну фазу от другой. Однако здесь нужно учитывать другой важный момент. В изоляцию СИП, чтобы она была стойкой к ультрафиолету добавляется в процентном соотношении сажа.

А в цветной полоске ее нет. И во время эксплуатации, под воздействием солнца, СИП начинает трескаться именно по цветной полосе.

Так как жилы провода находятся в жгуте и сплетены между собой, то фактически этот дефект уже не исправим, и означает конец безопасной эксплуатации всей линии и необходимость ее замены.

Причем трескается он не в одном месте, а по всей длине! Произойти это может буквально в первые 2-3 года.

Исходя из вышеизложенного, если вы хотите, чтобы провод СИП прослужил вам гарантийный срок без аварийно и с проведением минимальных работ по его обслуживанию и ремонту, выбирайте самонесущие провода изготовленные согласно требований ГОСТ. Не экономьте на материале и внимательно проверяйте все те параметры и характеристики, которые были изложены в статье.

Статьи по теме

domikelectrica.ru

Выбираем кабель ГОСТ или ТУ

Электротехническая продукция представлена сегодня на рынке и в магазинах в широком ассортименте. Количество видов и марок кабельно-проводниковых товаров очень большое. Это позволяет довольно успешно и быстро решать задачи, связанные с выполнением электромонтажных работ.

При проведении таких работ немалую роль играет качество кабелей и проводов. Условия производства товара должны соответствовать ГОСТ. Тогда можно говорить о высоком качестве. Отступая от ГОСТа и самостоятельно разрабатывая технические условия (ТУ), предприятия желают сэкономить и получить сверхприбыль. За счет изготовления кабельной продукции по ТУ рынок переполнен некачественными и дешевыми проводами и кабелями.

Чтобы не столкнуться с несчастными случаями и неприятными ситуациями, доверяйте той кабельной продукции, которая произведена по ГОСТ. Лучше обойти стороной кабель, сделанный по ТУ. Для проводки использование такого товара чревато последствиями. По статистике больше половины пожаров в быту возникает из-за некачественных проводов и кабелей.

Эта статья является своего рода дополнением к теме заниженное сечение кабеля. И в этой теме я бы хотел рассказать на что следует обращать внимание при выборе кабеля и чем кабель сделанный по ГОСТ отличается от кабеля сделанного по ТУ.

Кабель по ГОСТ или ТУ что выбрать?

Для тех, кто не в курсе, я расскажу о ситуации, которая творится сегодня на рынке кабельно-проводниковой продукции. Выбор кабеля − это сложная задача. Ведь найти качественный товар очень трудно или практически невозможно, несмотря на огромное количество электрических проводов на прилавке.

В специализированном или строительном магазине можно найти электротехническую продукцию любого сечения и на любой вкус. Вся соль в том, что 99 процентов предлагаемых товаров покупать не стоит. Ведь провода такого качества несут в себе опасность.

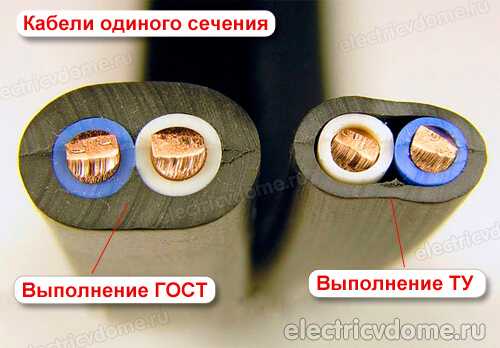

Интересно, все ли знают, чем отличается кабель ГОСТ и кабель, выпущенный по техническим условиям. Многие из нас и вовсе не слышали о том, что кабельная продукция должна выпускаться по каким-либо регламентирующим стандартам.

В СССР выпуск проводов и кабелей осуществлялся по ГОСТ – государственному стандарту обязательному для применения в областях, определяющихся преамбулой самого стандарта. К качеству токопроводящего материала, к толщине и качеству изоляционных покровов предъявлялись определенные требования. Нельзя было нарушать установленные нормы. Во времена СССР если вы покупали провод с сечением 2,5 кв. мм., то могли быть на 100 % уверены в том, что сечение в нем равно 2,5 кв. мм.

Позже государство и некоторые «заинтересованные лица» решили, что это слишком скучно − следовать ГОСТам, да и нет там места свободе и маневрам. Недолго думая, эти лица придумали технические условия (ТУ). В ТУ установлены технические требования. Им должно удовлетворять конкретное вещество, материал, изделие или их группа. В технических условиях указаны также процедуры, которые позволяют установить, насколько соблюдены эти требования.

Кажется, что нет никакой разницы между ГОСТ и ТУ. Ведь это тоже технический документ, в котором перечислены конкретные требования. Правда, они касаются только определенного изделия, на которое оформлено это ТУ. Но это только на первый взгляд. ТУ далеко не аналогично ГОСТ. Писать ТУ можно под конкретное изделие (кабель, в нашем случае). Поэтому у производителей появилась возможность указывать в ТУ все, что угодно.

Благодаря появлению ТУ, проводниковая продукция, представленная на рынке, стала очень уступать по качеству. Производитель пошел на уменьшение толщины изоляционных покровов, как общей оболочки провода, так и оболочки токоведущих жил, занижение сечения токоведущей жилы на 10-40 процентов. Все эти изменения производитель просто указывает в технических условиях, поэтому считается, что никаких норм он не нарушает.

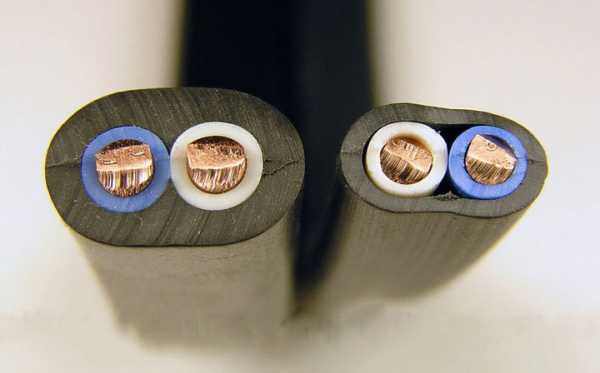

У недобросовестных производителей появились приемы, благодаря которым они стали занижать сечение токоведущих жил. Один из таких приемов, это ссылка на пункт 2.2 в ГОСТ 22483-2012 (раньше это был ГОСТ 22483-77 П 1.4. а). В пункте 2.2 сказано, что при условии соответствия электрического сопротивления (требованиям этого стандарта) номинальное и фактическое сечение могут отличаться.

То есть, если производитель соблюдает нормы по сопротивлению, то он может уменьшать сечение. Печально, что на практике нормы эти не соблюдаются. Производители давно уже ставят главной целью уменьшение расходов на выпуск продукции. За счет сокращения трат на токопроводящий материал провода, производитель великолепно достигает эту цель.

Есть и еще один важный недостаток в том, что провода выпускаются по техническим условиям, а не по ГОСТ. Производитель уменьшает толщину изоляции жил и «общей» оболочки. Из-за этого снижается качество изоляции, а порой и очень значительно. Электроизоляционный материал при этом имеет прежний состав. То есть материал имеет те же характеристики, но при этом уменьшается его количество в изоляции.

Почему производители кабельной продукции делают кабели не по ГОСТу а по ТУ?

Ответить на этот вопрос очень просто. Производитель хочет назначить конкурентные цены и получить большую прибыль. Он экономит на применяемых материалах, тем самым сокращает расходы на изготовление продукции.

Продавцы в электротехнических магазинах не скрывают, что им выгоднее продавать провода, выпущенные по ТУ. Ведь цена на продукцию, изготовленную по ГОСТ выше. Покупатели чаще всего не обращают внимание на такую «мелочь», как соответствие ГОСТ. Они пойдут в тот магазин, где провод стоит дешевле, несмотря на то, что он изготовлен по ТУ.

Получается, что и продавцы и производители заняты не тем, чтобы снабжать нас покупателей качественным товаром, пусть и более дорогим. Главная их цель – не потерять покупателей. Ведь если они будут продавать дорогой качественный провод, то покупатель совершит покупку у конкурента, который продает дешевле.

Политика с техническими условиями направлена на человека, который не разбирается во всех технических моментах изготовления кабельно-проводниковой продукции и осуществляет выбор кабеля опираясь только на ценовой показатель. Простой обыватель наивно полагает, что покупает качественный товар. И таких покупателей около ста процентов.

И что особенно плохо – редко можно обнаружить выпущенный по ГОСТ провод в обычном электротехническом магазине. Их просто нет в продаже. Купить такой провод в современных реалиях можно лишь через организацию (если есть возможность).

Это можно сделать, если заказать большую партию с завода изготовителя. Заводы еще изготавливают кабели и провода по ГОСТ, но в основном для промышленного применения. Для бытовых нужд они выпускают провода по ТУ.

Понравилась статья – сохрани на стену!

electricvdome.ru

Кабель по ГОСТу и ТУ: различия, качество, ценообразование, выбор

Ремонт участка или монтаж новой сети начинается расчетом сечения и количества проводников. Затем приобретается некоторое количество кабеля с нужными параметрами. Выбор на электротехническом рынке обеспечит монтаж материалами в полном объеме. На этом этапе неискушенный покупатель испытывает дискомфорт. Статья поможет сделать выбор применительно к конкретным условиям, понять разницу.

Понятие стандарта, технических условий

Государственный стандарт, сокращенно ГОСТ, вводится уполномоченным государством органом.

В России это Росстандарт.  Отражает государственные требования, устанавливает конкретные параметры, нормы, требования к товарам, работам, услугам. Применяется к продукции межотраслевого назначения. До 1996 года ГОСТ являлся нормативно-правовым актом, за невыполнение которого наказывали. С 1 сентября 2011 года государственные стандарты, не подпадающие в перечень обязательного исполнения, просто нормативные акты. Это означает отсутствие обязательности, правовой основы выполнения изложенных требований.

Содержание таких стандартов носит информативно — рекомендательный характер, применяется добровольно.

Технические условия, ТУ, разрабатывает на собственные изделия каждый производитель, это собственность предприятия. Описываются параметры, характеристики и свойства выпускаемой продукции. Учитывается применение собственных технологий, особенности материалов. Не должно быть ухудшения относительно требований стандарта, но не обязательно. ТУ, после проверки, утверждаются отраслевым министерством и соответствующим комитетом Росстандарта.

Все выпускается по ТУ. Технические условия не всякого предприятия, и не на любое изделие, соответствуют ГОСТ. Для продажи через торговую сеть, достаточно сертификата соответствия.

Причины введения ТУ

Не всегда снижение требований стандарта вредно.

Повысить ликвидность, уменьшить количество отходов предприятию поможет новое ТУ, снижающее требования ГОСТ. Например, стандарт устанавливает строительную длину выпускаемого провода не менее 300 метров. Технические Условия, разрешающие длины от 10 метров помогают реализовывать остатки через торговую сеть, указывают применения для ремонтных работ с заменой не длинных участков. Электрические параметры при этом не изменились, как и марка и типоразмер. В торговлю пошел товар, который до этого просто уходил в утиль, выбрасывался. Цена ниже, чем у продукции по ГОСТ. Производитель повысил рентабельность, довольный ценой потребитель приобретает нужную марку для ремонтов малыми длинами. Все знают, что эта модель произведена по ТУ и все довольны.

Предполагается увеличить оперативность отклика на спрос, и обеспечить сбыт в условиях рыночных отношений. ГОСТ разрешает рабочее напряжение переменного тока частотой 50 ГЦ не превышающее 660 вольт. Однофазные силовые и осветительные сети питаются 220В номинального напряжения. Создается ТУ для выпуска провода с допустимым рабочим напряжением 250 вольт. Понижение значения напряжения, дает аргументацию допустимости слоя изоляции тоньше стандартного, применение пластиката с другими свойствами. Печально знаменитые ТУ 16.К13-020-93, написанные для марки ПУНП и ПУГНП, назначали пониженную (по отношению к 0,66кВ) электрическую прочность, работу в сетях освещения.

Созданные с благой целью повысить доступность, эти ТУ развязали руки недобросовестным производителям. Некачественные материалы, занижение диаметра медной жилы и толщины слоя изоляции дает снижение себестоимости. Получение сертификата соответствия решаемая проблема, торговая сеть оказалась заваленной дешевым товаром, создающим конкуренцию стандартным кабелям.

Повод для занижения качества

Изготовители используют возможность заработать. После этого заниженное сечение из непонятной меди не справляется с токовой нагрузкой. Разогрев разрушает изоляцию из некачественного тонкого винила, приводит к пожарам, гибели людей.

В 2007 году международная Ассоциация производителей «Электрокабель» совместно с Энергонадзором запрещает заводам – членам ассоциации изготовление и реализацию проводов по ТУ 16.К13-020-93. Под запрет попали ПБПП, ПБПГ, ППБН, ПЕН, и другие, которые делались по таким же ТУ. Эти же марки, но с алюминиевой жилой, запрещены также. Нарушение запрета вызывает достаточно суровые меры наказания провинившихся членов ассоциации.

Производители, не состоящие в Ассоциации, имеют право не выполнять ее рекомендацию о запрете, продолжают выпускать и продавать проводную и кабельную продукцию, изготовленную по ТУ. Законодательного запрета нет.

Экспресс-проверка при покупке

Факт выпуска по ТУ не признак брака. При покупке выполнять проверку, уменьшая вероятность приобретения материалов, которые принесут неприятности при эксплуатации. При этом не систематическому покупателю, не имеющему вызывающего доверие поставщика, нужно придерживаться следующей схемы, описанной ниже.

a) Попросить продавца предоставить сертификат соответствия. Его отсутствие является поводом для обращения к другому торговцу. Данные сертификата должны совпадать с заводской биркой, на которой указаны:

• Производитель, его реквизиты. Проверить на сайте репутацию завода, изделия;

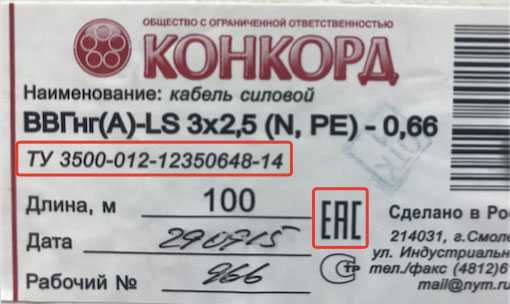

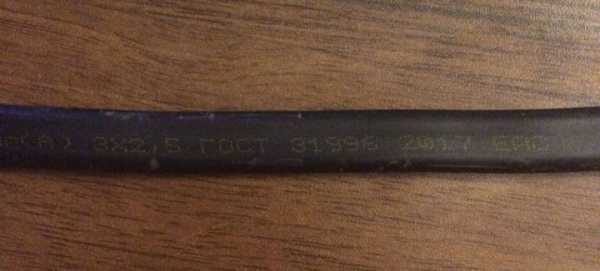

• Марка и типоразмер, соответствуют маркировке на оболочке. Нет маркировки – на выход;

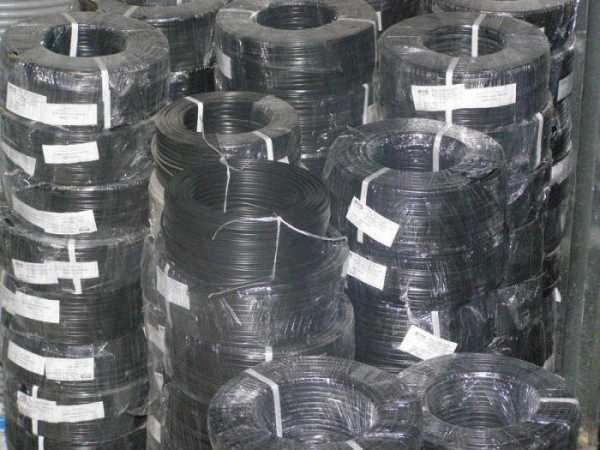

• Обратить внимание на заводскую упаковку. Провод, например, обычно отпускается бухтами весом не более 50 кг, обтянутыми термоусаживаемой упаковочной пленкой.

b) Осмотреть, измерить провод, обращая внимание на изоляцию и жилу:

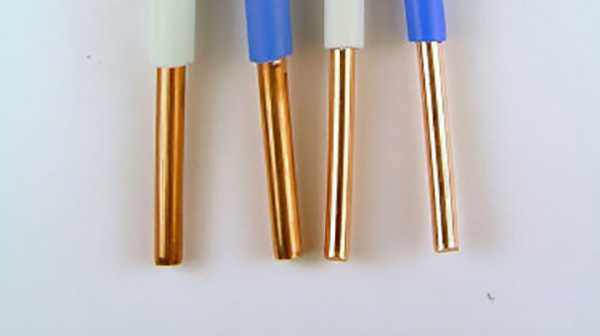

• Качественная одинарная жесткая медная жила не пружинит, изгибается легко и сохраняет форму. Цвет на торце свежего среза выраженного яркого медного цвета. Неоднородность, пятна, белый цвет укажут на алюминий или плохую медь;
• Поверхность изоляции должна быть ровной, без трещин, вмятостей и выпуклостей. Пластик от металла жилы отслаивается легко. Изгибание и придавливание не должно вызывать растрескивания слоя;

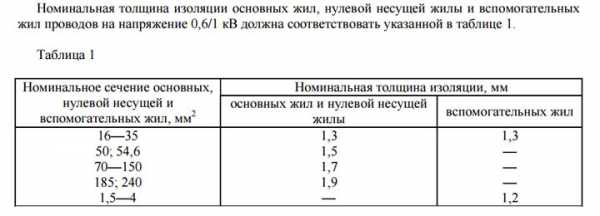

• Перед замером геометрии, нужно подготовить для себя данные о толщинах изоляции жилы, оболочки. Пересчитать площадь поперечного сечения жилы в диаметр. После измерения сравнить с табличными и расчетными показателями. Занижение до 10% нормально.

Эти шаги частично помогут отсеять откровенную не кондицию. Эффективность проверки определяется опытом и знаниями. Добрую помощь окажет наличие небольшого отрезка заведомо хорошего кабеля. Сравнивая цвет, жесткость с эталоном, определить качество гораздо легче.

vseotoke.ru

в чем разница и что лучше выбрать

С необходимостью выбрать кабельную продукцию, обладающую требуемыми свойствами, сталкиваются специалисты проектных организаций, работники энергетических служб предприятий, обслуживающие производственные электроустановки, а также владельцы частных домов и квартир при монтаже электропроводки. Для предварительной оценки качества продукции, для начала нужно ознакомиться с сертификатами, подтверждающими соответствие характеристик кабеля тем или иным нормативам, а также разобраться, в чем разница между ними. Такая информация должна присутствовать на сайте производителя. Далее мы расскажем, что собой представляет кабель ГОСТ и ТУ, а также какой вариант лучше выбрать для домашней проводки.

В чем отличие?

Нормативным документом, содержащим перечень технических требований к любой продукции (в частности, к проводниковым и кабельным изделиям), может быть ГОСТ (государственный стандарт), либо ТУ (технические условия). В чем отличие между этими документами и что лучше выбрать?

Государственный стандарт (ГОСТ) разрабатывается государственными структурами и утверждается в настоящее время Межгосударственным советом по стандартизации, метрологии и сертификации. Предметом государственной стандартизации обычно служит продукция межотраслевого назначения. Технические условия (ТУ) создаются предприятием – изготовителем продукции и утверждаются министерством соответствующей отрасли.

Расцвет стандартизации производства пришелся на советский период, когда все предприятия были государственными. Любая продукция должна была соответствовать стандарту. Существовала иерархия, во главе которой находились государственные стандарты (ГОСТ), отраслевые стандарты (ОСТ) располагались рангом ниже, технические условия (ТУ) были самыми младшими в этой структуре. С распадом СССР и появлением большого числа производителей кабеля с частной формой собственности, старая система контроля качества разрушилась.

Сертификация любого изделия (в том числе проводникового) на предмет соответствия ГОСТ является затратным мероприятием и требует соблюдения ряда бюрократических процедур. Разумеется, все понесенные при этом издержки включаются в стоимость кабеля. Отличие процедуры сертификации по ТУ заключается в том, что она значительно проще и дешевле, что лучше для производителя. С одной стороны, можно предположить, что кабель, сертифицированный по ТУ, должен быть дешевле, чем кабель по ГОСТ. Но отличие заключается в том, что ТУ составляет сам производитель, что чаще всего приводит к снижению качества продукции. С этой точки зрения представляется, что лучше выбрать кабель, который сертифицирован по ГОСТ, так как в разработке этого документа, в отличие от технических условий, принимали участие незаинтересованные государственные органы, хотя в нынешних условиях наличие государственного сертификата, к сожалению, не гарантирует высокое качество продукта.

Новый толчок стандартизация получила после создания Таможенного Союза, с созданием которого появился технический регламент «О безопасности низковольтного оборудования». В соответствии с этим документом, в настоящее время, подлежит сертификации на соответствие ГОСТ вся выпускаемая кабельная продукция. Это относится к производителям всех форм собственности стран – участниц ЕАЭС.

Что лучше выбрать?

С практической точки зрения, если вы хотите выбрать кабель для электропроводки, совершенно недостаточно ориентироваться только на то, какому нормативному документу (стандарту или ТУ) соответствуют его технические параметры. Выделим наиболее важные моменты этого процесса:

• перед покупкой проводникового изделия необходимо получить информацию о его производителе;
• на сайте производителя убедиться в наличии сертификатов, подтверждающих соответствие товара ГОСТ или ТУ;
• запросить сертификат соответствия у продавца изделия;
• лучше, если бухта или барабан, на котором поставляется проводниковая продукция, имеет фирменные этикетки производителя;

С помощью этих простых действий можно запросто отличить кабель ГОСТ от ТУ. При отсутствии возможности определить, когда и кем выпущен данный проводник, от покупки лучше воздержаться. В крайнем случае, можно сделать следующее:

1. Визуально оценить состояние изоляции провода. Если присутствуют следы длительного хранения, особенно на солнце, что лучше всего определяется по наличию фрагментарных изменений цвета и фактуры изоляции (например, она стала шершавой и местами посветлела), кабель приобретать настоятельно не рекомендуется.
2. Изогнув кабель, осмотреть место сгиба на предмет микротрещин, которые могут возникнуть на некачественной высохшей оболочке.

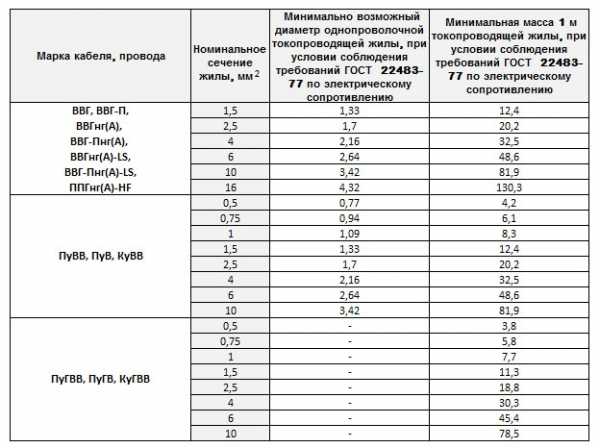

3. Произвести замер диаметра токоведущей жилы. Для этого можно воспользоваться штангенциркулем. По полученному значению рассчитываем сечение жилы по формуле площади круга. Если жила многопроволочная, измеряется диаметр одной проволоки, вычисляется сечение и умножается на количество проволок в жиле. Более подробно узнать о том, как определить сечение кабеля, мы рассказали в отдельной статье.

Также рекомендуем просмотреть полезное видео по теме:

Проверка сечений

NYM и ВВГ-П

Вот и все, что хотелось рассказать вам касаемо данного вопроса. Надеемся, теперь вы знаете, что собой представляет кабель ГОСТ и ТУ, в чем разница между двумя нормативами изготовления и что лучше выбрать!

samelectrik.ru

Провод ВВГНГ: технические характеристики

Электротехническое оборудование сегодня представлено на рынке в широком ассортименте. Среди подобной продукции особой популярностью пользуется провод ВВГнг.

Тем, кто решил осуществить разводку низковольтных внутренних и наружных электросетей, опытные мастера рекомендуют использовать именно это токопроводящее оснащение. Информация о проводе ВВГнг и его технических характеристиках представлена в данной статье.

Что собой представляет изделие?

Провод ВВГнг – это разновидность силового кабеля ВВГ, с помощью которого осуществляется подводка электропитания к оборудованиям внутри помещений, а также к внешним кабельным конструкциям и электроприборам. Конструктивно кабель ВВГ (ГОСТ 16442-80) представлен одной или несколькими токопроводящими жилами, каждая из которых оснащена своим изоляционным покрытием. В силовом кабеле жилы скручиваются друг с другом и содержат общую изоляционную оболочку.

Аббревиатура

Первая буква в электротехнической токопроводящей системе указывает на материал, из которого изготовлена жила. Если бы она была алюминиевой, то аббревиатура на данном проводе начиналась бы с буквы «А». Поскольку в марках ВВГ она отсутствует, то, значит, жилы всех изделий медные.

Буква «В» указывает на материал, из которого изготовлено изоляционное покрытие: винил (поливинилхлорид). Поскольку «В» стоит в аббревиатуре дважды, это означает, что провод ВВГнг (ГОСТ 53762-2010) оснащен двойной виниловой изоляцией. Поливинилхлорид используется для изготовления обмотки провода и внешнего изоляционного слоя.

Наличие символа «Г» в обозначении свидетельствует о том, что кабель не содержит брони. За счет этого провод обладает достаточной гибкостью, но в то же время не является защищенным от внешних механических воздействий.

В чем заключается отличие ВВГнг от провода ВВГ?

При одиночной укладке электротехнических токопроводящих изделий не происходит их возгорания. При совместной укладке ВВГнг с другими проводами, с целью предотвратить горение кабеля, он обрабатывается специальным антивоспламенительным раствором. Об этом свидетельствует обозначение «НГ». Для базового же кабеля ВВГ предусмотрена обычная поливинилхлоридная изоляция, потому для него не характерно наличие самозатухающих и огнезащитных свойств.

Виды проводов

• ВВГ. Базовая модель с обычной поливинилхлоридной изоляцией. Провод при совместной укладке может воспламеняться.
• ВВГнг. Изолирующий слой оснащен специальными галогеновыми химическими элементами, препятствующими возгоранию кабеля.
• ВВГнг Is. Провод оснащен изоляционной оболочкой из безгалогенового поливинилхлорида. При помощи данного вида кабеля ВВГ осуществляется распределение и передача электрической энергии к оборудованию, относящемуся к аналогичному классу напряжения. За счет свойственных ему технических характеристик провод ВВГнг ls в первую очередь используется в местах с особенно высокой вероятностью возгорания. Провод в маркировке еще дополнен обозначением (Low Smoke).
• ВВГнг-frls. Изоляционный слой данного провода также изготовлен из безгалогеновых материалов. Кабель обладает противопожарными свойствами. При тлении пластмассовой изоляции данного провода происходит выделение незначительного количества дыма.

Жилы

Данный элемент является основой любого токопроводящего электротехнического изделия. Провод ВВГнг может содержать одну или несколько медных жил. Их количество варьируется от 1 до 5. О том, сколько в кабеле жил, можно судить по его маркировке. На их количество указывает самая первая цифра. Например, провод ВВГнг 3х 2,5 оснащен тремя медными жилами. Структурно каждая из них может представлять собой отдельную медную проволоку, или несколько, скрученных между собой.

Определить это также можно по маркировке. Обозначение «М» стоит на тех кабелях, которые содержат многопроволочные медные жилы. И наоборот, «0» имеется на изделиях с однопроволочной жилой.

Форма

В зависимости от того, каким образом жилы уложены в проводе, изделия ВВГнг могут быть:

• Круглыми. Такую форму имеют кабели, которые содержат жилы с небольшими сечениями. Провода округлой формы маркируют буквой «К».
• Сегментными, или секторальными.Каждой из жил придается форма определенной части сектора круга. Такие провода обозначают символом «С».
• Плоскими. В таких проводах жилы укладываются вдоль одной плоскости. Такая форма характерна для проводов с небольшим сечением.

Сечение

В электротехнических изделиях ВВГнг данный параметр варьируется в пределах от 1,5 мм кв. до 50 мм кв. Количество сечений указывается второй цифрой. Например, в проводе ВВГнг 3 х2 5 жилы имеют сечение 2,5 мм кв. Тем не менее встречаются и провода, сечение которых может составлять 400 мм. кв. Однако такие кабели изготавливаются по специальному заказу. Если указан параметр 4 мм кв., это не значит, что именно такое сечение имеют все пять жил провода ВВГнг. 2,5 кв. мм считается оптимальным их показателем, поскольку у нулевого проводника и проводника заземления сечение обычно меньше.

Лучшей проводимостью обладает то оснащение, у которого показатель сечения больше. Проводимость измеряется как сопротивление проводника на тыс. метров длины. Например, кабель, сечение которого составляет 1,5 мм кв. обладает сопротивлением до 12 Ом, а изделие с сечением 50 мм кв. – 0,39 Ом.

Провод можно эксплуатировать, если на длину тыс. метров его сопротивляемость будет в пределах 7-12 Ом. Показатель сопротивления измеряется при температуре не выше 20 градусов.

Изоляционное покрытие

Толщина изоляции зависит от таких параметров провода, как его номинальное сечение и напряжение, на которое он рассчитан. При сечении кабеля 16 мм. кв. и напряжении не более 660В толщина изоляционного покрытия составляет 0,9 мм. Если данный провод будет эксплуатироваться при напряжении 2,5 кВ, то толщина изоляции должна составлять 1 мм. Для провода ВВГнг 3х2 5 мм кв. при напряжении 0,66 кВ она не превысит 0,60 мм. Для работы при 1 кВ номинальная толщина изоляции составит 0,70 мм.

Напряжение

Перед эксплуатацией провод должен пройти электрические испытания. Изделие, которое предназначено для работы при напряжении 66 кВ, сначала в течение 10 минут проверяется при напряжении 3 кВ. Провод, рассчитанный на 1 кВ, должен выдержать 3,5 кВ.

Возможность изгибания

Согласно ГОСТу, каждый провод в зависимости от типа обладает определенными механическими характеристиками. Те изделия, которые используют многожильные проводники, можно изгибать на радиус 7,5 диаметра кабеля. Однопроволочные изделия легко изгибаются на радиус 10 диаметров.

Температура

Показатели номинальной температуры кабеля варьируются от -50 до +50 градусов. Оптимальный температурный режим для монтажа провода составляет: – 15 градусов. При более низкой температуре работать с кабелем не рекомендуется. В противном случае, как утверждают электрики, изделие будет крошиться и даже может поломаться.

Описание провода ВВГнг 3х2,5

Изделие состоит из трех токопроводящих медных жил. В качестве изолятора применяется поливинилхлоридный пластик (ПВХ). Данный материал используется также в качестве обмотки. Провод при групповой прокладке не воспламеняется. Для изделия не предусмотрен защитный покров.

Технические характеристики при напряжении 0,66 кВ

Данное токопроводящее изделие при указанной величине напряжения отличается следующими параметрами:

• Номинальное сечение жилы составляет 2,5 мм кв.
• Провод длиной в одну тыс. метров весит 135 кг.
• В поперечном сечении диаметр составляет 9,3 см.
• Изоляционное покрытие жил имеет толщину 0,60 мм.
• Многопроволочное изделие обладает минимальным радиусом изгиба 7 см. Если жила содержит одну проволоку, то радиус изгиба – 93 мм.
• Провод рассчитан на допустимую токовую нагрузку 37 А (в земле) и 28 А (на воздухе).
• При коротком замыкании допустимым для провода считается 0,27 кА.
• Показатель электрического сопротивления изоляционного слоя не превышает 10 МОм.

Характеристики провода при напряжении в 1 кВ

При указанной величине напряжения ВВГнг 3х2,5 обладает следующими параметрами:

• Сечение жилы: 2,5 мм кв.
• Провод длиной тыс. метров весит 144 кг.
• Многопроволочное изделие характеризируется минимальным радиусом изгиба 0,73 см, а жила с одним проводом рассчитана на изгибание радиусом 0,97 см.
• Толщина изоляционного слоя составляет 0,70 мм.
• Показатель электрического сопротивления изоляции на 1 тыс. метров составляет 10 МОм.

Провода продаются в скрученном виде, в барабанах. Их длина варьируется от 500 до 7200 метров.

Применение

Местом для укладки проводов ВВГнг могут быть:

• Сухие и сырые помещения: туннели, каналы, галереи, шахты, коллекторы, производственные помещения.
• Частично затапливаемые сооружения, в которых отмечена слабая, средняя или сильная коррозийная активность.
• Специальные кабельные эстакады блоков и мостов.
• Помещения в жилых и общественных зданиях.
• Пожароопасные помещения.
• Взрывоопасные зоны.

Заключение

Эксплуатационный гарантийный срок провода составляет не менее пяти лет. Как утверждают потребители, использовать ВВГнг можно и значительно дольше. Востребованность данного токопроводящего изделия объясняется соотношением его высоких технических характеристик и сравнительно низкой стоимости.

fb.ru

ВВГ, ВВГнг ТУ LS кабель 3х6

Силовой трехжильный ВВГ, ВВГнг кабель 3х6 мм² создан из круглой нелуженой медной проволоки диаметром в 6 мм² 1-го класса. Конструкция соответствует ГОСТ стандартам. Минимальная длина изделия при приобретении: 1 м.

Покрытие: плотный изоляционный ПВХ пластикат, который создает необходимое электрическое сопротивление. Для удобства использования полимер окрашивают в различные пигментные красители: синий – нулевая/рабочая жила, белый – фаза, зелено-желтый – жила заземления. Высота изоляции: более 0,7 мм. Оболочка: кабель покрывают еще одним изоляционным слоем из ПВХ толщиной 1,5 мм. Общий наружный диаметр провода: 15 мм.

Расшифровка терминов

ВВГ, ВВГнг – это популярный тип кабеля, используемый для распределения/передачи электроэнергии. Основное различие между проводами – наличие в ВВГнг кабеле 3×6 мм² дополнительной ПЭТ-пленки, которая обматывает 3 скрученные токопроводящие жилы, а также шланговая оболочка из пластиката ПВХ пониженной горючести. Как следствие, при групповой прокладке и возникновении критической ситуации, такой кабель не распространяет пламя.

Область применения

• Стационарные электрические установки и системы сложной конструкции.
• Оборудование, размещенное в открытом пространстве.
• Оснащение бытовой и промышленной электропроводки. При подземном размещении, а также под штукатуркой провода необходимо класть в специализированных гофротрубах или металлических гибких рукавах.
• Кабельные трассы.
• Туннели (шахты, метрополитен и пр.).
• Токовое напряжение: 49А – 58А. Возможно односекундное воздействие до 650А (увеличение температуры до +160^˚) при коротком замыкании.
• Переменное напряжение: 660В при частоте 50Гц.
• Изоляция, длиной до 1 км, обладает сопротивлением 9мОм (температура +20^˚). При увеличении температуры до +70^˚ значение сопротивления уменьшается до 0,005мОм.
• Рабочая температура токоведущих жил: от -50^˚ до +70^˚. Возможны незначительные перегрузки до +80^˚ (8 часов в течение дня и не более 1000 часов за весь эксплуатационный срок).
• При температуре +35^˚ и оптимальной относительной влажности менее 98% конденсат не выделяется.

Технологические параметры

Как купить ВВГ, ВВГнг кабель 3х6 мм²

Чтобы купить ВВГ, ВВГнг кабель 3 на 6 мм² достаточно самостоятельно оформить заявку заказа на сайте, указав необходимую длину провода, либо позвонить менеджерам интернет-магазина «220.PRO» по телефонному номеру: +7 (495) 540 49 82 или 8 (800) 333 49 42.

220pro.ru

ВВГнг-LS: расшифровка, технические характеристики, применение

Кабель силовой ВВГнг предназначен для подачи питающего напряжения от точки ввода кабеля от трансформаторной подстанции в здание до конечных потребителей. Основное предназначение — внутренняя разводка в жилых, административно-гражданских и промышленных зданиях и сооружениях, в том числе специфических — шахтах, коллекторах, полузатапливаемых объектах и тому подобных.

ВВГнг — негорючая версия стандартного кабеля ВВГ. Это российский стандарт кабельной продукции, регулирующийся ГОСТом № 16442–80.

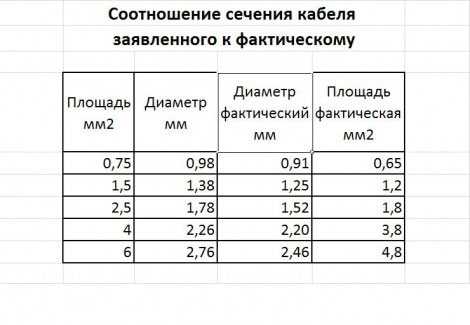

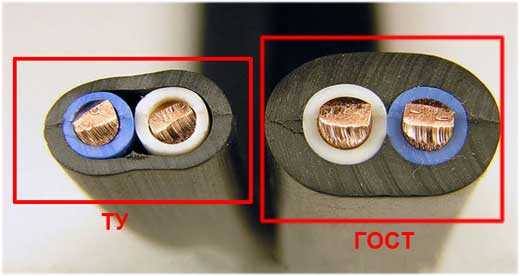

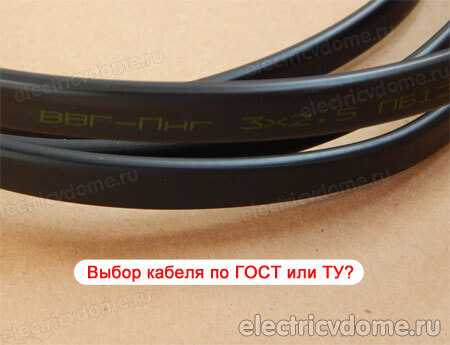

Примечание: некоторые производители выпускают кабель ВВГ, в том числе и «негорючих» версий, по собственным ТУ, а не по ГОСТу. Рекомендуется для покупки только «гостовский» кабель, так как никто не даст гарантии, что продукция, выполненная по собственным «техническим условиям» завода, в полной мере отвечает требованиям безопасности. Кроме того, печально, но факт: у «тэушного» кабеля заявленное сечение часто не соответствует фактическому. Проще говоря, оно бывает меньше положенного.

Существует отдельная версия данного кабеля — кабель ВВГнг ls, что означает Low Smoke — без дыма. Это более современный стандарт, сделанный с учетом европейских норм. Такой кабель, помимо того что не горит при обычной температуре пламени (около 400 градусов), при плавлении не выделяет опасного для здоровья дыма.

Виды кабелей, расшифровка названия

Аббревиатура ВВГ означает дословно «Винил-винил-голый». В данном случае расшифровка  трактуется так:

• первая литера — материал оболочки жил;
• вторая — состав внешней оболочки;
• третья указывает на наличие или отсутствие брони.

Отсюда следует, что и диэлектрические оболочки жил, и внешнее изолирующее покрытие выполнены из одинакового материала — поливинилхлорида (ПВХ-пластиката). Приставка «нг» означает, что в состав добавлены специальные вещества на основе галогенов, препятствующие горению, так как в своей исходной форме ПВХ при определенных условиях поддерживает горение. Дополнительная приставка LS означает, что спецкомпоненты — на безгалогеновой основе, они могут оплавляться, но не будут выделять дым.

«Г» — «голый» — указывает на отсутствие защитной броневой оболочки. Кабель, покрытый броней, имеет в маркировке третью букву «Б».

Кроме того, название косвенно говорит и о материале, из которого сделаны жилы. Отсутствие в самом начале литеры «А» означает, что жилы медные, так как «А» — это алюминий.

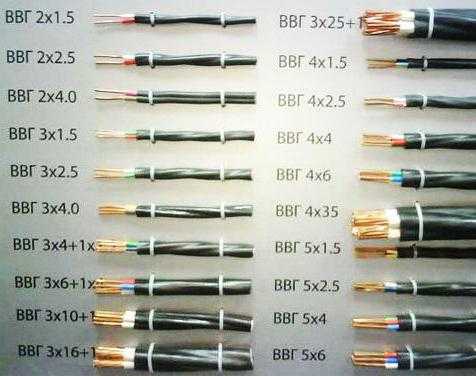

Далее по традиции указывается цифровой код, означающий общее число жил и величину их сечения — например, 3×1.5. В данном случае — 3 жилы сечением 1.5 мм каждая.

Примечание: госстандарт допускает, что кабель ВВГнг ls может иметь «земляную» и даже «нейтральную» жилу уменьшенного сечения. Это также определяется по маркировке. Например — ВВГнг 4×4.0+1. Это значит — пятижильный кабель, имеющий 4 жилы сечением 4 мм и одну — на 2.5 мм (ровно на 1 шаг меньше). Для сравнения — 3×4+1 значит 3 проводника на 4 мм и один — на 2.5 мм.

Иные виды кабелей

В линейку ВВГ, кроме описанных выше, входят следующие разновидности кабелей:

1. ВВГ стандартный, без особенностей.
2. ВВГнг FRLS — провод повышенной стойкости к воздействию огня, не выделяет дыма, не поддерживает горения при прокладке одним пучком. Предназначен для использования в зонах повышенной пожаро- и взрывоопасности.
3. ВВГнг HF — отличается повышенной стойкостью к нагреву, при коротком замыкании может выдержать температуру в 400 градусов.
4. ВВГнг FRHF — версия HF повышенной огнестойкости для пожароопасных участков.

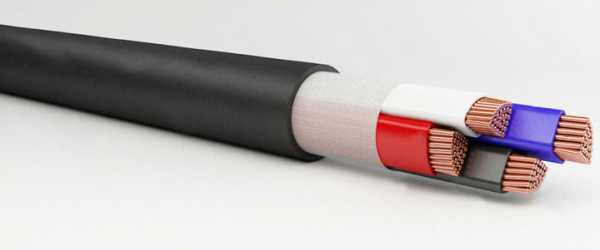

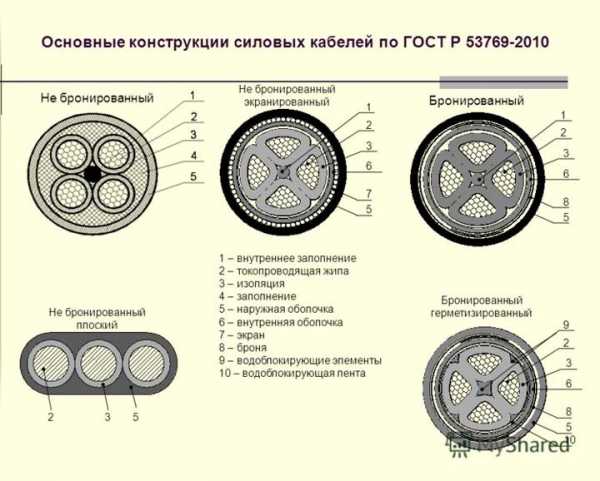

Конструкция

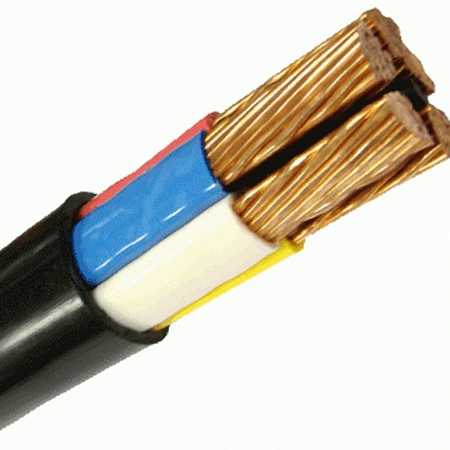

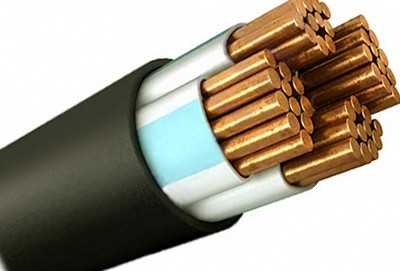

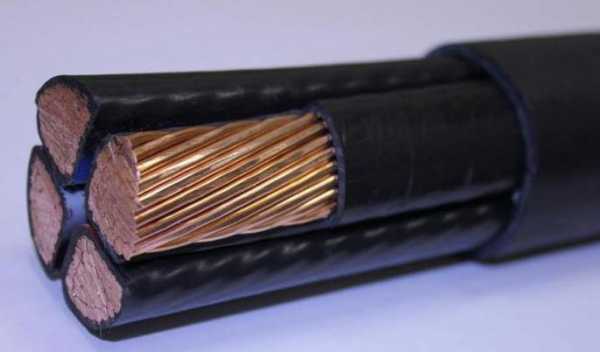

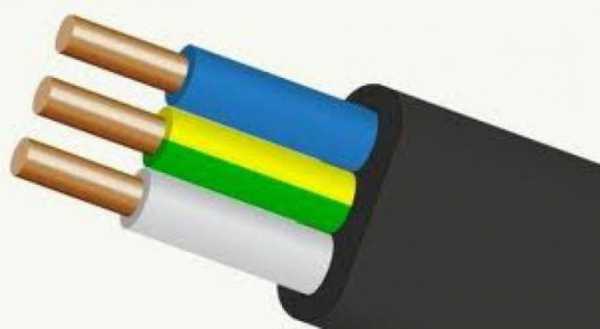

Кабель ВВГнг может иметь от 1 до 5 медных проводников различного сечения, при этом проводники могут быть как одножильные, так и многожильные крученые (многожильные, как правило, большого сечения — от 4 мм). Форма проводника независимо от количества жил — круглая либо секторная (приближенная к форме треугольника или трапеции). Госстандартом допустим любой из этих вариантов.

Каждый проводник заключен в индивидуальную поливинилхлоридную оболочку. Внешний слой — толстая и довольно прочная изоляция из того же поливинилхлорида. При этом форма кабеля в разрезе бывает круглой или овальной — если проводники внутри «выстроены» в одну линию.

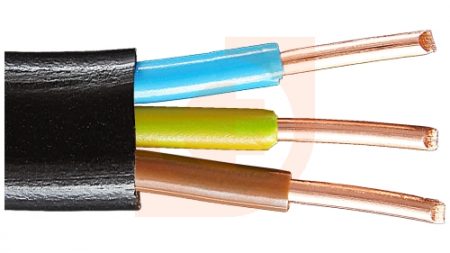

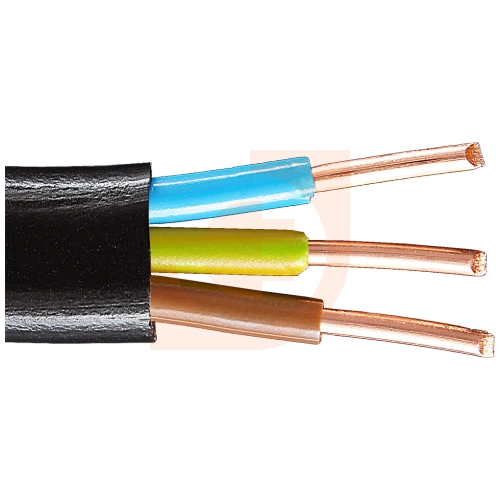

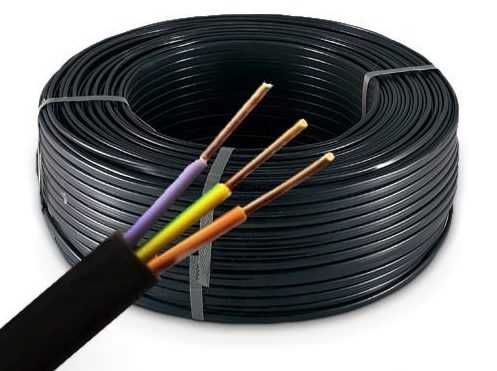

Цветовая маркировка стандартная: желто—зеленый провод — земля, синий — нейтраль, остальные цвета — фаза. В некоторых кабелях нейтральный провод также может иметь уменьшенное сечение. Допустимо нанесение цветовой маркировки одной тонкой линией соответствующего цвета вдоль всего проводника.

Цвет внешней оболочки, как правило, черный (отличительный признак всех ВВГ-кабелей).

Вес кабеля типа ВВГнг ls напрямую зависит от суммарного сечения всех жил. Минимальная масса 1 км составляет 39 кг — одножильный круглый провод сечением 1.5 мм. Для сравнения — вес ВВГнг провода такого же сечения, но на 2 жилы будет составлять уже 72 кг (1 км). Вариация провода с секторными жилами имеет большую массу.

Технические характеристики и назначение

Основная сфера применения этого типа кабелей — внутренняя разводка силовых и осветительных сетей. В жилых домах, к примеру, современные стандарты подразумевают прокладку ВВГнг сечением 1.5 мм на освещение, 2.5 мм — к розеткам и 4 мм — для особо мощных потребителей вроде бойлеров и электроплит, напрямую от щитка.

В зависимости от сечения, ВВГнг рассчитан на использование в сетях переменного тока промышленной частоты, напряжением до 660 В либо до 1 кВ.

Типовые ТТХ этого типа провода:

• максимально выдерживаемая температура эксплуатации — до +70 градусов;
• максимально выдерживаемая (до 4 секунд) температура нагрева — до +250 градусов;
• штатный температурный диапазон эксплуатации — от –50 до +50 градусов;
• выдерживаемая влажность — до 98 %;
• эксплуатация в состоянии аварии — до 8 часов в сутки, при этом не больше 1000 часов за весь срок службы кабеля;
• гарантийный срок службы — 5 лет, максимальный при грамотной прокладке — 30 лет и выше;
• минимальная температура окружающей среды, допустимая при монтаже кабеля — минус 15 градусов;
• минимальный радиус изгиба — до 7.5 диаметров сечения одножильного и до 10 — многожильного;
• предельно допустимый ток варьируется в соответствии с сечением и количеством жил. Минимум — 19 А для четырехжильного кабеля сечением жилы 1.5 мм. Двужильный того же сечения выдержит 24 А.

Тип ВВГнг предназначен в основном для применения в жилых, административных или производственных помещениях классов взрывоопасности В-1б, В-1г, В-11, В-11а. Монтаж возможен как открытым способом, так и в кабель-каналах или гофрах, а также методом вмуровывания в гипсовую стену. Допустима протяжка на высоте на коротком участке, где нет опасности провисания и выхода из-за этого из строя. При этом ВВГнг не предназначен для применения на открытом воздухе без гофры, так как поливинилхлорид плохо выдерживает воздействие ультрафиолета (который входит в спектр солнечного излучения).

Также данный кабель не предназначен для укладывания напрямую в земле, так как из-за отсутствия брони может быстро прийти в негодность. При необходимости уложить его в траншею рекомендуется заключить его в металлический рукав.

Видео по теме

profazu.ru
