Ввод пнд трубы в колодец – видео-инструкция по монтажу своими руками, особенности канализационных, ПНД изделий, как загерметизировать, фото

Содержание

видео-инструкция по монтажу своими руками, особенности канализационных, ПНД изделий, как загерметизировать, фото

Современные привычные удобства в загородном коттедже сделают проживание комфортным. Особенно важно иметь ввод трубы в дом из колодца при обычном отсутствии централизованного водоснабжения. Эта задача вполне выполнима даже непрофессионалам, поэтому подберем наиболее подходящий для нас способ локальной доставки такого природного блага из нашего источника.

Оптимальное решение — установка сгона, то есть трубы с резьбой с 2 концов, а также обжатие стенки кольца 2 фланцами по прокладкам. Именно так делаем соединение и этим просто, но надежно решим вопрос, как загерметизировать трубу.

Забираем воду в проложенную систему из дома через выводную трубу.

Разводка из колодца в дом

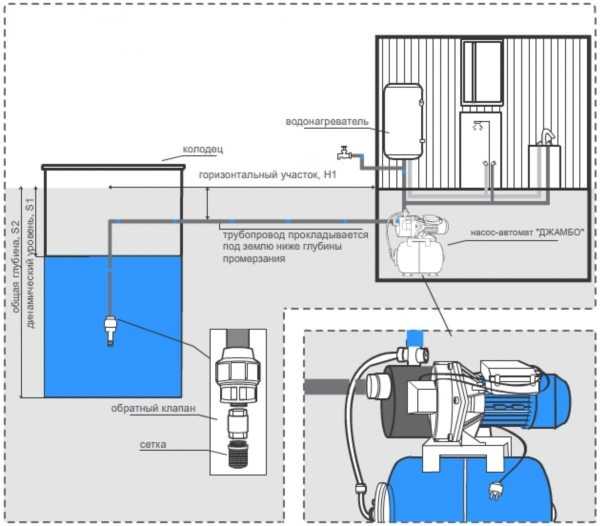

Схема с насосным оборудованием в доме.

Перед началом работ уточним вероятную глубину промерзания в нашей области согласно СНиП.

Трубы, их характеристики

Для разводки воды из колодца в дом (первоначальное подведение ее к жилью и ввод воды в здание) используем трубу ПНД.

Обычно это черная пластиковая труба.

  • Оптимальный диамет рдля прокладки под землей — 32 мм при толщине стенки более 2 мм.
  • Длина трубы под фундамент внутрь дома и в колодец должна быть с полуметровым запасом.

Водопроводные металлопластиковые трубы из алюминия с двухсторонним полиэтиленовым покрытием сейчас на пике популярности: они прочны, практически вечны и не влияют на вкус и запах природной воды. К тому же их гладкая поверхность препятствует засорению, защищает от конденсата и никогда не ржавеет.

Грамотный выбор диаметра труб также способствует нашему комфорту:

  • слишком узкая труба движется с шумом (происходит турбулизация потока),
  • внутри ее вскоре появятся известковые отложения.

Правильный диаметр получим при расчете максимальной скорости потоков (обычно 2 м/с) и протяженности нашего трубопровода:

  • на 30 м нужен диаметр 25 мм – это 1 дюйм;
  • на более длинную магистраль — 32 мм – уже 1,25 дюйма;
  • на систему до 10 м – всего 20 мм.
  • Для такой магистрали от колодца роем в земле траншею (глубина рва 1.5-2 м), подводим ее непосредственно под фундамент дома.

Устройство ввода

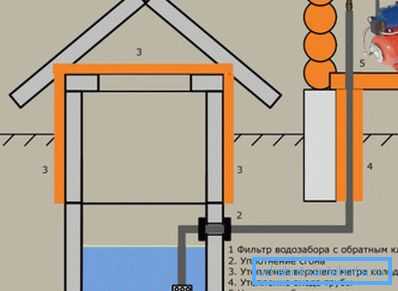

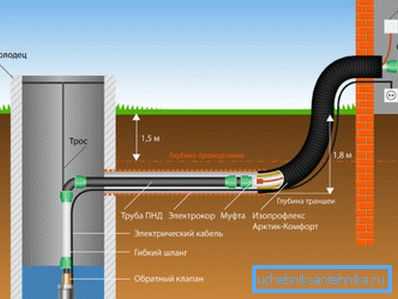

На схеме: ввод воды в дом из колодца и используемые материалы.

  • От конца трубы, направленной к дому мы отступим полметра и зафиксируем на ней фольгированным скотчем инновационный греющий матричный кабель.
  • Его конечная электрическая заделка расположится на 2-метровой глубине в сторону колодца.
  • Верхний конец кабеля вместе с трубой должен быть на 20 см выше уровня пола(чистового).
  • Теперь на всю трубу наденем трубчатый утеплитель.

Совет!
Толщина стенки утеплителя более 9 мм, а внутренний диаметром — 35 мм.
Такой утеплитель-компенсатор убережет нашу магистраль от деформаций грунта при неизбежной усадке уже зарытой траншеи.

  • Стыки герметизируем армированным скотчем.
  • Подготовленную таким образом трубу укладываем в вырытую траншею, а в точке ее ввода в колодец сверлим перфоратором 2 отверстия в кольцах.

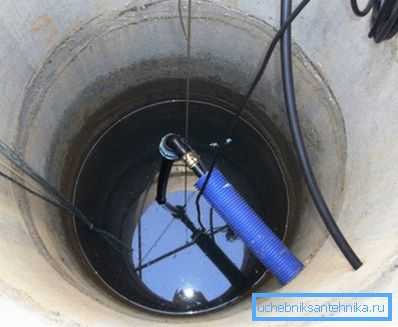

  • Теперь на 30 см введем трубу в кольцо.
  • В траншею протягиваем электрический кабель насоса, уже находящийся в ПНД трубе диаметром 20 мм. А ее выводим внутрь кольца, но уже через иное отверстие.

Обратите внимание!
Специалисты советуют использовать кабель водостойкий ПВС 4х1.5 мм для скважинных насосов – его цена не намного больше, но надежность гораздо выше.

  • В такой же трубе проводим электрический ПВС 3х1.5 мм кабель розетки под насосную станцию, второй насос или освещение. Для этого делаем третье отверстие, то есть каждой трубе свое отверстие.

Внимание!
Металлическая гофра не годится для прохождения труб через кольцо, так как не защитит от просачивания воды из грунта.

  • Потом входное отверстие с 2 сторон герметизируем быстротвердеющим раствором, возможно и гидропломбой.
  • Наконец, траншею, проливая водой, закапываем.

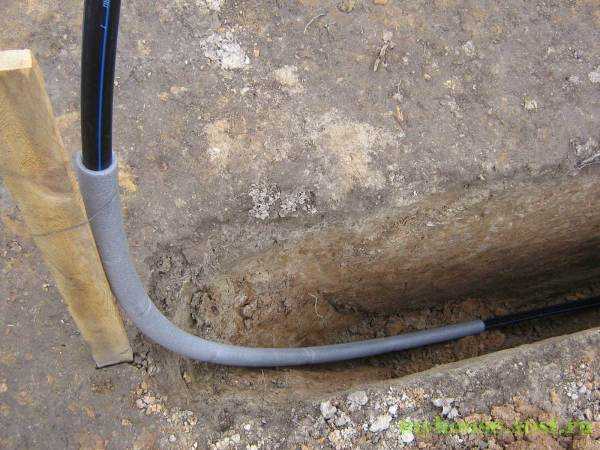

На фото – ввод трубы в траншею

Ввод трубы для зимнего водоснабжения

Зимний вариант возможен с любым фундаментом – столбчатым или ленточным.

  • Сначала мы сделаем теплый ввод трубы ПНД в колодец.
  • Здесь и проложим саморегулирующий электрокабель, заизолируем фольгой и утеплим 50-миллиметровым Энергофлексом, обмотаем армированным скотчем.
  • Эта конечная часть трубы также на 20 см выступает над полом. В результате мы получим в земле заводской финал греющего кабеля и 100-процентную гарантию ее герметичности без опасного короткого замыкания.
  • Отрезки греющей трубы необходимо герметизировать. Ко всем образцам ПНД фольгой присоединяем греющий кабель, она изолирована пористым наполнителем, защищена от повреждений надежной оболочкой. Однако огорчает сложность герметизации.
  • Теплый ввод в дом делаем под полом: греющую трубу состыкуем с трубой ПНД из колодца прочной компрессионной муфтой прямо на глубине ее обычного заложения: 1.5-2м (но лишь в непромерзающем участке грунта).

Обратите внимание!
Засыпать ввод керамзитом, опилками не следует, чтобы в них, как в губке, не скапливалась вода.

Статьи по теме:

Подключение станции водоснабжения к трубе

Именно насосная станция — наиболее бюджетное комплексное решением проблемы обеспечения водой.

Глубина установки – это среднее между максимальным уровнем подземных вод весной и глубиной возможного промерзания. Так мы определили выход труб в колодец прямо из грунта.

Монтируем в доме или в подвале при высоком уровне грунтовых вод.

Оборудовать такую станцию в доме просто: к ней подключаем трубу с обратным клапаном на другом конце и включаем в розетку штекер. Но как своими руками устроить ее в колодце?

Здесь поможет знание отдельных тонкостей.

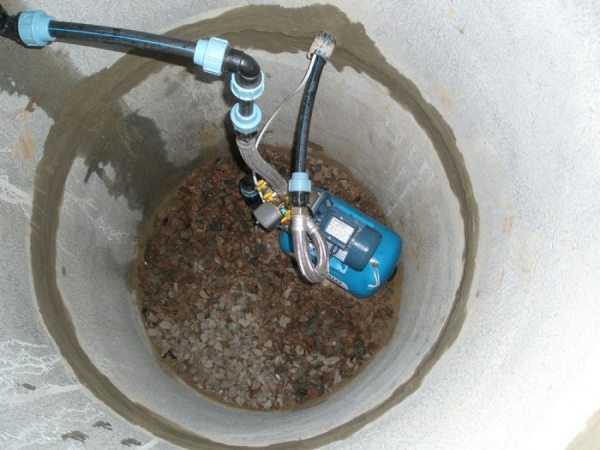

При низких грунтовых водах мы установим станцию в колоде.

  • На кольцо внутри крепим кронштейн. Горизонтальные детали кронштейна фиксируем болтами на краях поперечины.
  • Далее насосную станцию опускаем вниз на кронштейн.
  • На выход непосредственно из насоса навинчиваем сгон 1″, на него — тройник 1″, а на отвод тройника — сливной кран с поворотной штангой сверху.
  • Потом на проходной участок тройника ставим кран 1″, затем компрессионный переход — на трубу 32 мм (для подачи воды в магистраль).
  • На всасывающий участок насоса накручиваем отвод 1″ (90 градусов вниз), на него — компрессионную муфту, чтобы состыковать с трубой, на муфту — трубу вниз до начала второго кольца от дна.

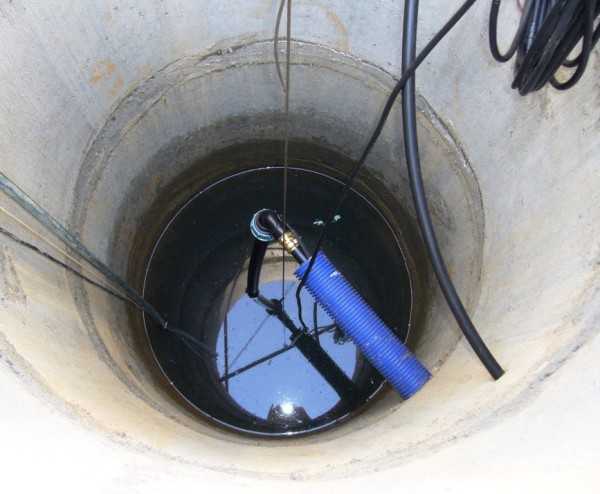

  • Теперь на ее конец ставим обратный клапан, а также фильтр для колодца – подойдет популярный ныне наконечник заводского производства с грубым фильтром.

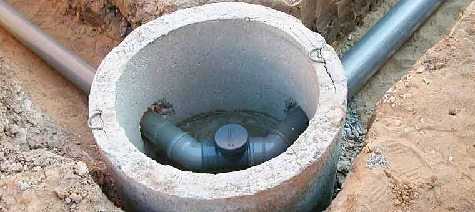

Ввод трубы в канализационный колодец

Самостоятельный ввод канализационной трубы в колодец вполне реален, если мы выполним его в указанной специалистами последовательности.

Это сэкономит нам деньги и время работы.

От дома до сливной ямы сохраняем уклон – это обеспечит нормальный сток.

  • Начнем прокладывать с самого удаленного места под уклоном к трубе, которая ведет в канализационный колодец.

На поворотах оборудуем ревизию для очистки.

  • Недопустимы коленообразные провалы – скопища засоряющих отходов.
  • Сливную трубу прокладываем выше подземных вод, но не в границах промерзания грунта – иначе ее необходимо утеплить пенопластом.

Герметизируем вход

  • Силиконовый сантехнический герметик гарантирует прочность стыковок, а обрезанные края труб обточим для более качественной и легкой их сборки.
  • На соединении внутри дома оборудуем вытяжной стояк, и чтобы улучшить тягу, устроим его выше крыши.
  • При подключении сантехники монтируем трубный гидрозамок – колено, всегда наполненное водой, чтобы канализационные газы не попали внутрь дома.

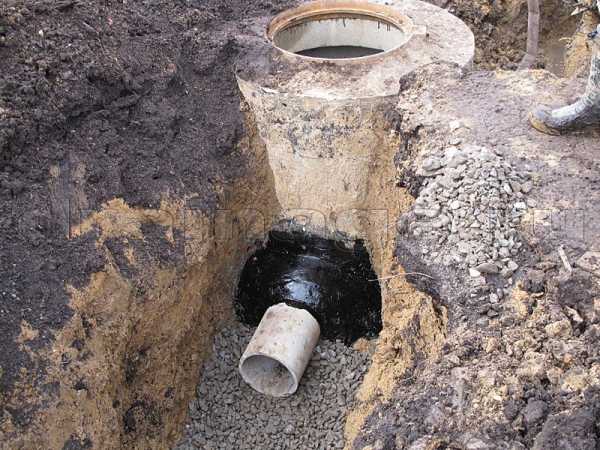

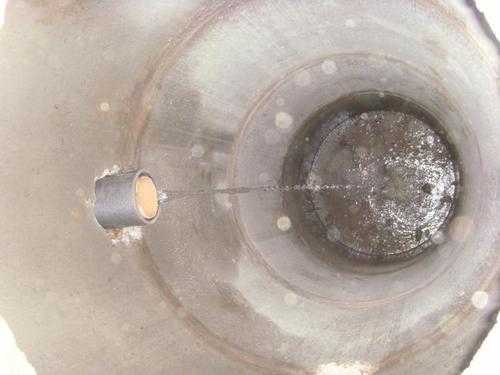

Выход трубы в канализационный колодец.

Статьи по теме:

Вывод

Понятно, что водопровод – наиболее востребованная инженерная система для создания здорового комфорта. Полученная инструкция поможет нам самостоятельно, правильно и качественно проложить эту важнейшую локальную систему.Такой децентрализованный метод означает подключение к уже пробуренной артезианской скважине или прямое подведение в дом колодезной воды.

Подытожим порядок действий.

  • Трубы обмотаем утеплителем или простой стекловатой, закрепив ее проволокой и обмотав влагозащитной пленкой.
  • Закладываем в траншею заранее утепленные трубы. Желательно утеплять трубы абсолютно по всей длине, а также в местах самого ввода в колодец, дом.
  • Затем засыпаем траншею, периодически утрамбовывая землю.

Вход системы в кольцо — самое ответственное место из-за просачивания загрязненной воды.Обязательна проверка работоспособности новой водопроводной системы, отсутствие течи – это ожидаемый результат нашей работы.Видео в этой статье продемонстрирует правильный ввод колодезной трубы.

kolodec.guru

Ввод трубы в колодец: разные варианты монтажа

Современные привычные удобства в загородном коттедже сделают проживание комфортным. Особенно принципиально важно иметь ввод трубы в дом из колодца при простом отсутствии централизованного водоснабжения. Эта задача в полной мере выполнима кроме того непрофессионалам, исходя из этого подберем наиболее подходящий для нас метод локальной доставки для того чтобы природного блага из нашего источника.

Оптимальное решение - установка сгона, другими словами трубы с резьбой с 2 концов, и обжатие стены кольца 2 фланцами по прокладкам. Как раз так делаем соединение и этим легко, но надежно решим вопрос, как загерметизировать трубу.

Разводка из колодца в дом

Перед тем как приступить к работам уточним возможную глубину промерзания в нашей области в соответствии с СНиП.

Трубы, их характеристики

Для разводки воды из колодца в дом (начальное подведение ее к жилью и ввод воды в здание) используем трубу ПНД.

  • Оптимальный диамет рдля прокладки под землей - 32 мм при толщине стены более 2 мм.
  • Протяженность трубы под фундамент вовнутрь дома и в колодец должна быть с полуметровым запасом.

Водопроводные металлопластиковые трубы из алюминия с двухсторонним полиэтиленовым покрытием на данный момент на пике популярности: они прочны, фактически вечны и не воздействуют на запах и вкус природной воды. К тому же их ровная поверхность мешает засорению, защищает от конденсата и ни при каких обстоятельствах не ржавеет.

Грамотный выбор диаметра труб кроме этого содействует нашему комфорту:

  • через чур узкая труба движется с шумом (происходит турбулизация потока),
  • внутри ее скоро покажутся известковые отложения.

Верный диаметр возьмём при расчете большой скорости потоков (в большинстве случаев 2 м/с) и протяженности нашего трубопровода:

  • на 30 м нужен диаметр 25 мм – это 1 дюйм;
  • на более долгую магистраль - 32 мм – уже 1,25 дюйма;
  • на систему до десяти метров – всего 20 мм.
  • Для таковой магистрали от колодца роем в земле траншею (глубина рва 1.5-2 м), подводим ее под фундамент дома.

Устройство ввода

  • От конца трубы, направленной к дому мы отойдём полметра и зафиксируем на ней фольгированным скотчем инновационный греющий матричный кабель.
  • Его конечная электрическая заделка расположится на 2-метровой глубине в сторону колодца.
  • Верхний конец кабеля вместе с трубой должен быть на 20 см выше уровня пола(чистового).
  • Сейчас на всю трубу наденем трубчатый утеплитель.

Совет! Толщина стены утеплителя более 9 мм, а внутренний диаметром - 35 мм. Таковой утеплитель-компенсатор убережет нашу магистраль от деформаций грунта при неизбежной усадке уже зарытой траншеи.

  • Стыки герметизируем армированным скотчем.
  • Подготовленную

uchebniksantehnika.ru

Как правильно сделать ввод трубы в колодец?

Водопроводные колодцы представляют собой подземную конструкцию, которая используется для забора воды. По форме они могут быть круглыми или прямоугольными.

Ввод трубы в колодец нужно делать с учетом следующих требований:

  • водонепроницаемость;
  • прочность;
  • устойчивость к большим нагрузкам;
  • стойкость к воздействию коррозии и химических реагентов;
  • простота монтажа;
  • маленький вес.

Всегда следует заботиться про обеспечение достаточного места для проведения ремонтных работ. В сам колодец вводятся специальные патрубки, которые должны быть герметичными. Для этого делаются специальные отверстия, которые по диаметру должны соответствовать муфте.

Сегодня для этого применяются разнообразные методы в зависимости от того, какие материалы использовались при строительстве колодца.

Герметик для труб

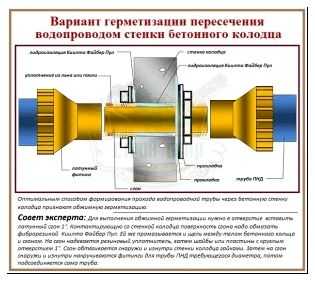

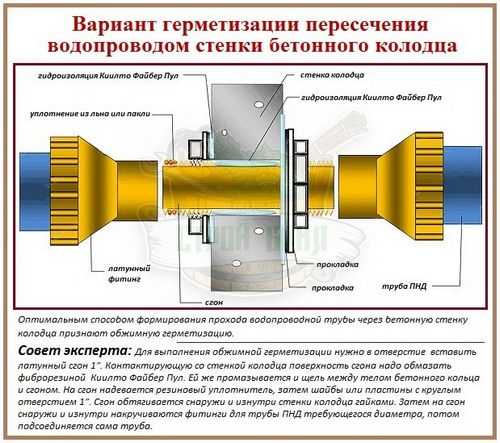

Тонкости осуществления герметизации ввода трубы

Герметизация стенок при вводе трубы в колодец будет противостоять попаданию грязной воды с поверхности. Если зазор будет достаточно большим, тогда заделать его будет несколько проще.

Для этого можно использовать сгон из латуни, который вставляется непосредственно в отверстие. Вход следует обработать силиконом,  специальной резиной и жидким стеклом.

Заплатки можно вырезать из резины. Радиус следует взять такой, чтобы он мог перекрыть окружность на входе.

По центру следует сделать отверстие. В итоге получается хороший резиновый уплотнитель, который надевается с двух сторон. Сверху надеваются шайбы, затягиваются гайками.

Для уплотнения не рекомендуется применение монтажной пены, так как она не выдерживает воздействия воды.

Вместо сгона можно применять гофру, но только в том случае, если давление небольшое. Колодцы могут быть не только для питьевой воды, но и канализационными. Хотя процесс установки труб для них практически не отличается.

Герметизация ввода трубы в колодец является важным моментом, от которого зависит его использование на протяжении длительного времени. Ввод ПНД трубы в колодец не сложен, такую работу можно выполнить самостоятельно, без привлечения специалистов.

Тонкости проведения работы

Устройство ввода труб в колодец имеет определенные особенности. Для этого используются специальные отверстия (проемы) на боковых стенках. Их нужно делать в одной вертикальной или горизонтальной плоскости.

Свободные просветы заделываются кирпичной кладкой и раствором. Герметик нужно использовать с двух сторон колодца.

Для полиэтиленовых труб используется специальная обмотка с применением ленты из битума (она укладывается в пять слоев). Ее прогревают паяльной лампой.

Гидроизоляция ввода трубы в колодец должна проводиться качественными материалами. Если трубы будут защищены от течи, колодец будет использоваться на протяжении многих лет. Для этого можно использовать жидкую резину.

При ее нанесении получается хороший ковер, обеспечивающий надежную изоляцию. Стыки и швы при этом отсутствуют, что обеспечивает надежность и высокое качество. Мастику и жидкую резину наносить достаточно просто, они быстро сохнут.

Все имеющиеся соединения на трубах и сгибах должны оставаться герметичными. Лучше всего использовать полиэтиленовые трубы, с ними легко работать, они служат на протяжении длительного времени.

Наилучшим вариантом является диаметр 32 миллиметра. К ним можно подобрать фитинги, отводы, переходники. Компрессионное соединение в значительной степени упрощает работу, ведь тогда не нужно использовать дополнительного оборудования.

Надеемся, что статья была вам полезна. Будем благодарны ,если нажмете кнопки социальных сетей, которые расположены ниже.

kvarremontnik.ru

Ввод трубы в колодец – как его реализовать?   tooran

≡  8 Ноябрь 2016   ·  Рубрика: Сантехника

А А А



Водопроводные колодцы собой представляют подземную конструкцию, которая применяется для водоразбора. По форме они бывают округлыми или прямоугольными.

Ввод трубы в колодец необходимо делать с учитыванием таких требований:

  • влагонепроницаемость;
  • стабильность;
  • стойкость к высоким нагрузкам;
  • устойчивость к влиянию коррозии и химических реагентов;
  • легкость монтажа;
  • небольшой вес.

Постоянно следует беспокоиться про снабжение необходимого места для выполнения строительных работ. В сам колодец вводятся особые отрезки трубы, которые обязаны быть герметичными. Для этого выполняются технологические отверстия, которые по диаметру должны отвечать муфте.

Сегодня для этого применяются многообразные способы подчиняясь от того, какие материалы применялись при сооружении колодца.

Герметик для труб

Тонкости выполнения герметизации ввода трубыГерметизация стенок при вводе трубы в колодец будет сопротивляться попаданию грязной воды с плоскости. Если просвет достаточно будет большим, тогда заделывать его будет несколько легче.

Для этого можно применять отрезок трубы из латуни, который ставится конкретно в отверстие. Вход следует отделать силиконом,  специализированной резиной и жидким стеклом.

Заплатки можно вырезать из резины. Радиус необходимо взять такой, чтобы он мог закрыть окружность при входе.

По самому центру необходимо выполнить отверстие. В конце концов выходит хороший уплотнитель из резины, который одевается с 2-ух сторон. Сверху одеваются шайбы, затягиваются гайками.

Для уплотнения не рекомендуется использование пены для монтажа, так как она не выдержит влияния воды.

Заместь отрезка трубы можно использовать гофру, но исключительно в том случае, если давление маленькое. Колодцы имеют место быть не только для воды для питья, но и канализационными. Хоть монтаж труб для них почти что не выделяется.Герметизация ввода трубы в колодец считается существенным моментом, от которого обуславливается его применение в течение продолжительного времени. Ввод ПНД трубы в колодец прост, подобную работу можно сделать своими руками, без вовлечения профессионалов.

Тонкости выполнения работы

Устройство ввода труб в колодец имеет некоторые специфики. Чтобы это сделать применяются технологические отверстия (проемы) на боковых стенках. Их необходимо делать в одной вертикальной или горизонтальной плоскости.

Свободные просветы заделываются кладкой из кирпича и раствором. Герметик необходимо применять с 2-ух сторон колодца.

Для труб на основе полиэтилена применяется особая обмотка с использованием ленты из битума (она ложится в пять слоев). Ее прогревают паяльной лампой.

Гидро-изоляция ввода трубы в колодец должна проводиться высококачественными материалами. Если трубы будут защищены от течи, колодец будет применяться вот уже несколько лет. Для этого можно применять жидкую резину.

При ее нанесении выходит хороший ковер, обеспечивающий хорошую изоляцию. Стыки и соединения при этом не присутствуют, что гарантирует надежность и высокий уровень качества. Мастику и жидкую резину нанести очень просто, они быстренько сохнут.

Все присущие соединения на трубах и сгибах должны оставаться герметичными. Целесообразно применять трубы полиэтиленовые, с ними легко трудиться, они служат в течение продолжительного времени.

Самым лучшим вариантом считается диаметр 32 миллиметра. К ним можно выбрать соединители, расширения, переходники. Компрессионное соединение в большей мере облегчает работу, ведь тогда не надо применять добавочного оборудования.

Будем надеятся, что публикация была вам полезна. Станем благодарны ,если нажмете кнопки соцсетей, которые размещены ниже.


Похожие посты

tooran.com.ua

Как правильно сделать ввод трубы в колодец?

Ввод трубы в колодец – как его реализовать?

Водопроводные колодцы представляют собой подземную конструкцию, которая используется для забора воды. По форме они могут быть круглыми или прямоугольными.

Ввод трубы в колодец нужно делать с учетом следующих требований:

  • водонепроницаемость;
  • прочность;
  • устойчивость к большим нагрузкам;
  • стойкость к воздействию коррозии и химических реагентов;
  • простота монтажа;
  • маленький вес.

Всегда следует заботиться про обеспечение достаточного места для проведения ремонтных работ. В сам колодец вводятся специальные патрубки, которые должны быть герметичными. Для этого делаются специальные отверстия, которые по диаметру должны соответствовать муфте.

Сегодня для этого применяются разнообразные методы в зависимости от того, какие материалы использовались при строительстве колодца.

Герметик для труб

Тонкости осуществления герметизации ввода трубы

Герметизация стенок при вводе трубы в колодец будет противостоять попаданию грязной воды с поверхности. Если зазор будет достаточно большим, тогда заделать его будет несколько проще.

Для этого можно использовать сгон из латуни, который вставляется непосредственно в отверстие. Вход следует обработать силиконом, специальной резиной и жидким стеклом.

Заплатки можно вырезать из резины. Радиус следует взять такой, чтобы он мог перекрыть окружность на входе.

По центру следует сделать отверстие. В итоге получается хороший резиновый уплотнитель, который надевается с двух сторон. Сверху надеваются шайбы, затягиваются гайками.

Для уплотнения не рекомендуется применение монтажной пены, так как она не выдерживает воздействия воды.

Вместо сгона можно применять гофру, но только в том случае, если давление небольшое. Колодцы могут быть не только для питьевой воды, но и канализационными. Хотя процесс установки труб для них практически не отличается.

Герметизация ввода трубы в колодец является важным моментом, от которого зависит его использование на протяжении длительного времени. Ввод ПНД трубы в колодец не сложен, такую работу можно выполнить самостоятельно, без привлечения специалистов.

Тонкости проведения работы

Устройство ввода труб в колодец имеет определенные особенности. Для этого используются специальные отверстия (проемы) на боковых стенках. Их нужно делать в одной вертикальной или горизонтальной плоскости.

Свободные просветы заделываются кирпичной кладкой и раствором. Герметик нужно использовать с двух сторон колодца.

Для полиэтиленовых труб используется специальная обмотка с применением ленты из битума (она укладывается в пять слоев). Ее прогревают паяльной лампой.

Гидроизоляция ввода трубы в колодец должна проводиться качественными материалами. Если трубы будут защищены от течи, колодец будет использоваться на протяжении многих лет. Для этого можно использовать жидкую резину.

При ее нанесении получается хороший ковер, обеспечивающий надежную изоляцию. Стыки и швы при этом отсутствуют, что обеспечивает надежность и высокое качество. Мастику и жидкую резину наносить достаточно просто, они быстро сохнут.

Все имеющиеся соединения на трубах и сгибах должны оставаться герметичными. Лучше всего использовать полиэтиленовые трубы, с ними легко работать, они служат на протяжении длительного времени.

Наилучшим вариантом является диаметр 32 миллиметра. К ним можно подобрать фитинги, отводы, переходники. Компрессионное соединение в значительной степени упрощает работу, ведь тогда не нужно использовать дополнительного оборудования.

Надеемся, что статья была вам полезна. Будем благодарны ,если нажмете кнопки социальных сетей, которые расположены ниже.

Ремонт квартир: полезные инструкции

legkoe-delo.ru

Как правильно сделать ввод трубы в колодец?

Водопроводные колодцы представляют собой подземную конструкцию, которая используется для забора воды. По форме они могут быть круглыми или прямоугольными.

Ввод трубы в колодец нужно делать с учетом следующих требований:

  • водонепроницаемость;
  • прочность;
  • устойчивость к большим нагрузкам;
  • стойкость к воздействию коррозии и химических реагентов;
  • простота монтажа;
  • маленький вес.

Всегда следует заботиться про обеспечение достаточного места для проведения ремонтных работ. В сам колодец вводятся специальные патрубки, которые должны быть герметичными. Для этого делаются специальные отверстия, которые по диаметру должны соответствовать муфте.

Сегодня для этого применяются разнообразные методы в зависимости от того, какие материалы использовались при строительстве колодца.

Герметик для труб

Тонкости осуществления герметизации ввода трубы

Герметизация стенок при вводе трубы в колодец будет противостоять попаданию грязной воды с поверхности. Если зазор будет достаточно большим, тогда заделать его будет несколько проще.

Для этого можно использовать сгон из латуни, который вставляется непосредственно в отверстие. Вход следует обработать силиконом, специальной резиной и жидким стеклом.

Заплатки можно вырезать из резины. Радиус следует взять такой, чтобы он мог перекрыть окружность на входе.

По центру следует сделать отверстие. В итоге получается хороший резиновый уплотнитель, который надевается с двух сторон. Сверху надеваются шайбы, затягиваются гайками.

Вместо сгона можно применять гофру, но только в том случае, если давление небольшое. Колодцы могут быть не только для питьевой воды, но и канализационными. Хотя процесс установки труб для них практически не отличается.

Герметизация ввода трубы в колодец является важным моментом, от которого зависит его использование на протяжении длительного времени. Ввод ПНД трубы в колодец не сложен, такую работу можно выполнить самостоятельно, без привлечения специалистов.

Тонкости проведения работы

Устройство ввода труб в колодец имеет определенные особенности. Для этого используются специальные отверстия (проемы) на боковых стенках. Их нужно делать в одной вертикальной или горизонтальной плоскости.

Свободные просветы заделываются кирпичной кладкой и раствором. Герметик нужно использовать с двух сторон колодца.

Для полиэтиленовых труб используется специальная обмотка с применением ленты из битума (она укладывается в пять слоев). Ее прогревают паяльной лампой.

Гидроизоляция ввода трубы в колодец должна проводиться качественными материалами. Если трубы будут защищены от течи, колодец будет использоваться на протяжении многих лет. Для этого можно использовать жидкую резину.

При ее нанесении получается хороший ковер, обеспечивающий надежную изоляцию. Стыки и швы при этом отсутствуют, что обеспечивает надежность и высокое качество. Мастику и жидкую резину наносить достаточно просто, они быстро сохнут.

Все имеющиеся соединения на трубах и сгибах должны оставаться герметичными. Лучше всего использовать полиэтиленовые трубы, с ними легко работать, они служат на протяжении длительного времени.

Наилучшим вариантом явл

megamaster.su

Как провести воду из колодца в дом

В предыдущей публикации подробно рассматривался процесс выкапывания колодца на загородном участке и первичной подготовки к эксплуатации. Однако, считать его готовым источником питьевой воды еще очень рано, предстоит немало технологических операций, прежде, чем колодец действительно начнет оправдывать в полной мере свое предназначение. Понятно, что в современных условиях найдется мало охотников таскать воду для бытовых или хозяйственных нужд ведрами – это уже полный пережиток далекого прошлого. Но еще до того как провести воду из колодца в дом, необходимо решить ряд задач, направленных на обеспечение чистоты водозабора.

Как провести воду из колодца в дом

Как провести воду из колодца в дом

Сказанное в полной мере относится и загородным участкам, которые были приобретены уже с готовым колодцем. Чтобы он гарантированно стал действительно источником чистой воды, придётся провести его ревизию и выполнить, при необходимости, тот же комплекс операций по подготовке и организации бесперебойного качественного водоснабжения.

Итак, в качестве стартовых условий примем выкопанный колодец с устоявшимся достаточным дебетом, правильно уложенным донным фильтром. Чтобы вода из него поступала в дом бесперебойно, в любое время года, чистой, пригодной для питья, необходимо выполнить гидроизоляцию, утепление колодца, провести систему труб, установить насосное оборудование и систему фильтрации и доочистки.

Содержание статьи

Гидроизоляция колодца

На первый взгляд это может показаться даже парадоксальным, однако колодец обязательно требует надежной гидроизоляции. Объясняется это несколькими причинами.

  • Чтобы вода была чистой и пригодной для пищевого применения, следует полностью исключить попадание через стенки загрязненных грунтовых вод, расположенных намного ближе к поверхности земли, нежели сама водная линза колодца. В почвенных водах и верховодке всегда отмечается значительная концентрация разлагающейся органики, в том числе фекальных масс, попавших на землю и впитавшихся нефтепродуктов, грунтовых щелочей и солей, болезнетворных бактерий, химикатов сельскохозяйственного предназначения и т.п. Если не устранить возможные протечки такой влаги, то сам колодец очень скоро станет непригодным в качестве источника питьевой воды.
Отсутствие или непригодность гидроизоляции - причина загрязнения воды в колодце

Отсутствие или непригодность гидроизоляции — причина загрязнения воды в колодце

  • Гидроизоляции требуют и сами железобетонные стенки ствола колодца. Бетон кажется очень прочным, а между тем, он остаточно активно может разрушаться под действием почвенных солей и кислот. Появляется рыхлость материала, он начинает крошиться, теряет свои прочностные качества и в итоге – не может сдерживать проникновение грунтовых вод в шахту колодца.

Таким образом, гидроизоляционные работы будут направлены на создание защиты для поверхности самих бетонных колец и на герметизацию стыков между ними и технологических отверстий.

  • Если колодец строится новый, то самым решением будет провести гидроизоляцию колец предварительно, еще до их установки в выкопанную шахту. Это позволяет провести и наружную, и внутреннюю поверхность железобетонных деталей, что существенно поднимет их износостойкость и предотвратит малейшие протечки воды через толщу стенок.
  • Наружную гидроизоляцию можно провести обмазочным способом с последующей проклейкой рулонным материалом – рубероидом в несколько слоев. Однако кольца с таким покрытием будут неудобны в монтаже, особенно при рытье колодца закрытым способом. Лучше применить способ пропитывающей гидроизоляции. Для этого внешняя поверхность стенок колец промазывается специальным пропитывающим составом – грунтом глубокого проникновения. Он заполняет поры бетона, кристаллизуется в них и создает высокопрочную защитную структуру, которой не страшны химические компоненты грунта. Если не полениться и не поскупиться, промазав стенки таким составом дважды, то гидроизоляция будет служить столько же, сколько и сами железобетонные конструкции.
  • Если приводится в порядок старый колодец, то для внешней гидроизоляции стенок придется отбросить грунт на максимальную глубину, не менее 3 – 4 колец верхних колец. Вот здесь, после просушки и очистки от грязи, можно применить и обмазочную изоляцию с последующим проклеиванием стенок несколькими соями рубероида. Для первоначальной обмазки никогда не используют чистый битум – срок его «жизни» невелик, и он скоро пересохнет и потрескается. Для этого лучше использовать специальные гудронные мастики.

Внешняя гидроизоляция подразумевает еще и создание наружной подсыпки, глиняного затвора и бетонной отмостки. Однако, это, наверное, лучше сделать чуть позже, после прокладки водопроводных труб и утепления верхней части колодца.

  • Следующий важный вопрос – герметизация стыков между кольцами. В процессе сборки ствола можно между ними сразу укладывать уплотнитель – например, бентонито-каучуковый шнур «Гидроизол» или «Барьер. Он сам по себе эластичен и обеспечит хорошую обтюрацию, пляс к этому под действием влаги увеличится в объемах в несколько раз и надежно закроет все возможные полости на стыках.
Бентонито-каучуковый шнур имеет свойство расширяться под действием влаги

Бентонито-каучуковый шнур имеет свойство расширяться под действием влаги

Если колодец старый и явно нуждается в ремонте стыков между кольцами, то их следует разделать на глубину до 30 мм под углом, и хорошенько вычистить железной щеткой. Бывает, что из щелей уже сочится вода – течь можно устранить «аквапробкой», например, AQUAFIX — цементным составом сверхбыстрого застывания при взаимодействии с водой.

Аква-пробка для моментального устранения активных протечек

Аква-пробка для моментального устранения активных протечек

Затем образовавшиеся полости плотно заполняют ремонтным составом (для примера — MEGACRET-40), имеющим высокую адгезию даже к влажной поверхности и не дающим усадки.

Ремонтный состав для бетонных колец

Ремонтный состав для бетонных колец

  • Таким же образом необходимо отремонтировать все обнаруженные изъяны на внутренней части ствола колодца.

После высыхания ремонтного состава можно переходить к гидроизоляции внутренних стенок колодца по всей их площади. Как уже говорилось, если колодец собирается новый, то кольца рекомендуют обработать предварительно, до их монтажа – тогда останется только привести в порядок стыки между ними.

Двухкомпонентный обмазочный состав для надежной гидроизоляции стенок

Двухкомпонентный обмазочный состав для надежной гидроизоляции стенок

Лучше всего применить обмазочную изоляцию, например, AQUAMAT-ELASTIC. Этот двухкомпонентный цементно-полимерный состав абсолютно экологичен, и никак не влияет отрицательно на качество питьевой воды.

Поверхность стенок слегка смачивают водой, а состав готовят с таким расчетом, чтобы его было удобно наносить широкой кистью. После нанесения первого слоя можно дополнительно, по свежему раствору, приклеить гидроизоляционную ленту на стыках и на «слабых» участках стен. После застывания всей поверхности наносят еще один слой (стенки смачивать уже не требуется). когда и второй слой застынет (на это уйдут примерно сутки), колодец можно считать надежно гидроизолированным и изнутри.

Прокладка коммуникаций к колодцу

Примерная общая схема водопровода от колодца к дому

Примерная общая схема водопровода от колодца к дому

После гидроизоляции колодца изнутри и снаружи не стоит торопится засыпать грунт на место – прежде нужно уложить трубы и сделать для них врезку через стенку.

  • Водопровод от колодца к дому следует заглублять ниже уровня промерзания почвы (эту величину можно легко уточнить в любой местной строительной организации).  Траншея роется с учетом того, что на ее дно будет засыпаться песчано-гравийная подушка примерно 100 мм высотой.
Траншея должна быть в глубину ниже уровня промерзания грунта

Траншея должна быть в глубину ниже уровня промерзания грунта

  • Наверное, никто уже в наше время не применяет для подобных водопроводов металлические трубы. Самое оптимальное решение – полиэтиленовые трубы (ПНД). Для гарантированного снабжения всего дома лучше использовать трубу диаметром 32 мм. В продаже на них всегда есть широчайший ассортимент арматуры – фитингов, тройников, отводов, переходов и т.п. Компрессионные фитинговые соединения предельно упрощают работу – не требуется вообще никакого дополнительного оборудования.
ПНД-трубы и разнообразие арматурных изделий для них

ПНД-трубы и разнообразие арматурных изделий для них

  • Бывалые мастера советуют: ПНД труба стоит недорого, поэтому при прокладке водопровода от колодца к дому имеет смысл уложить не одну, а две линии. Одна из них будет основной, а вторая – просто находится в резерве на случай какого-либо чрезвычайного происшествия. Этот предусмотрительный ход избавит в этом случае от трудоемких работ по замене вышедшей из строя магистрали.
Такой утепленный канал обезопасит трубу от промерзания

Такой утепленный канал обезопасит трубу от промерзания

  • Неразумно выкладывать трубу просто на грунт – ей необходимо создать дополнительную механическую защиту. Для этого можно использовать технические полиэтиленовые трубы большего диаметра, либо полимерные гофротрубы, с утеплителем или без него.
Можно для дополнительного утепления использовать блоки пенополистирола

Можно для дополнительного утепления использовать блоки пенополистирола

  • Если труба гарантированно размещается ниже уровня промерзания земли, то особого утепления она и не требует. Однако, лучше все же перед засыпкой траншеи грунтом проложить сверху труб слой пенополистирола – это обезопасит их в особо сильные, аномальные морозы.
  • «Слабым» местом могут быть участки подъема труб к поверхности, прохождения ими цоколя или неотапливаемого подвала. Здесь, вероятно, следует предусмотреть подогрев водопровода и его усиленную изоляцию, о чем подробно рассказано в специальной статье нашего портала.
  • Организуется проход трубы через стенку колодца – на том же уровне, где проложен трубопровод. Этот узел ни в коем случае нельзя размещать на стыке колец – при бурении отверстий край кольца может потрескаться или даже разрушиться. Самым оптимальным вариантом будет установить в проделанное отверстие резьбовой сгон Ø 1 ″.
Проход трубы через стенку колодца

Проход трубы через стенку колодца

Пространство между ним и стенками отверстия заполняется пластичным герметизирующим составом (например, гидроизоляционной мастикой с армирующими волокнами). Этим же составом обильно промазываются стенки кольца снаружи и изнутри около отверстия. Затем одеваются с обеих сторон широкие резиновые прокладки, шайбы большого диаметра, а затем сгон фиксируется гайками.

  • На резьбовую часть сгона снаружи «запаковывается» фитинг, к которому присоединяется подводимая к колодцу ПНД-труба. С внутренней части колодца на фитинге лучше закрепить тройник. На горизонтальный вывод его советуют установить кран, который позволит сливать воду из домашней системы водопровода, если дом длительное время не будет эксплуатироваться. К выходу тройника, смотрящему вниз, «пакуется» фитинг, к которому будет присоединен отрезок вертикальной трубы для забора воды из колодца или для соединения с погружным насосом.

Вот теперь можно завершить работы по гидроизоляции и утеплению колодца.

Видео: простота соединения ПНД-труб копрессионными фитингами

Утепление верхней части и завершение гидроизоляционных работ

Читайте, как сделать домик для колодца своими руками с поэтапной инструкцией, в нашей новой статье.

  • Между стенкой колодца и выкопанной под него шахтой всегда остаётся определенный зазор. Его необходимо заполнить песчано-гравийной смесью и максимально плотно ее утрамбовать.
  • Начиная от уровня чуть ниже врезки трубы и до самого уровня поверхности почвы на кольца по внешней стороне крепятся узкие блоки термоизоляции – пенополиуретана или пенополистирола. Это предохранит от промерзания стенок зимой.  Скрепить эти панели можно любым способом, например, широкой клеящей лентой.
Утепленная верхняя часть колодца перед засыпкой глиняного затвора

Утепленная верхняя часть колодца перед засыпкой глиняного затвора

  • Затем это свободное пространство засыпается грунтом, песчано-гравийной смесью, так, как для примера показано на рисунке. Обязательно делается глиняный замок – утрамбованный глиняный пояс вдоль внешнего обвода колец с уклоном вниз по сторонам. Это предотвратит попадание дождевых или талых вод на внешние стенки колодца.
Примерная схема гравийно-песчаной отсыпки и глиняного затвора колодца

Примерная схема гравийно-песчаной отсыпки и глиняного затвора колодца

  • Желательно, этим не ограничиваться и залить вокруг выступающей части колодца еще и бетонную отмостку, которая окончательно завершит процесс гидроизоляции этого сооружения.
Никогда не лишней будет и бетонированная отмостка вокруг колодца

Никогда не лишней будет и бетонированная отмостка вокруг колодца

Организация системы подачи воды

Прежде всего, необходимо определиться, какой насос будет использоваться для организации подачи воды от колодца в дом.

Различия в схемах водозабора с внешним или погружным насосом

Различия в схемах водозабора с внешним или погружным насосом

1. В случае, когда глубина водяного слоя не превышает 7 метров, оптимальным решением будет установка домашней насосной станции. При ее выборе обязательно обращают внимание на высоту подъема воды – техническую характеристику, которая указывается в технической документации изделия. При этом ориентируются и на вертикальные, и на горизонтальные участки водопровода. Высота создаваемого водяного столба для расчетов вертикальных участков принимается 1 : 1. Горизонтальные участки рассчитываются из пропорции 1 метр столба = 10 метров трубы.

При выборе насоса обязательно учитываются и вертикальные, и горизонтальные участки водопровода

При выборе насоса обязательно учитываются и вертикальные, и горизонтальные участки водопровода

  • Сразу собирается участок заборной трубы, с таким расчетом, чтобы он опускался примерно на середину толщи водоносного слоя, иначе он начнет черпать песок и грязь со дна. Обязательное условие – установка на него обратного клапана, так, чтобы трубопровод постоянно был наполнен водой. Попадание воздуха в насосный механизм может вызвать его перегрев и выход из строя.
Собранные заборные участки трубопровода

Собранные заборные участки трубопровода

  • Не помешает и заборный фильтр, который не допусти попадание в трубы крупных взвесей, чем предохранит насосную станцию от преждевременного износа.
  • В качестве заборной трубы можно собрать узел (с фильтром и клапаном) из той же ПНД-32  и присоединить его к фитингу тройника на входе трубы в колодец.
  • Другой вариант – использование готовых заборных гофрированных труб, которые конструктивно уже оснащены обратным клапаном.
Гофрированная труба для водозабора

Гофрированная труба для водозабора

  • Для лучшей устойчивости конструкции трубу можно зафиксировать к стенкам колодца хомутами (клипсами).

Недостатки подобной схемы – высокая шумность насосной станции, для которой потребуется отдельное помещение в доме (например, в подвале). Кроме того, возникают определенные сложности с организацией контроля уровня воды в колодце – придется часто визуально проверять его, чтобы не допустить засасывания воздуха в трубы.

Видео: установка домашней насосной станции

2. При глубине колодца 8 и более метров ничего не остается, как устанавливать погружной насос. Монтажных забот с ним несколько больше.

Примерная схема водоснабжения с использованием погружного насоса

Примерная схема водоснабжения с использованием погружного насоса

  • Во-первых, необходимо сразу предусматривать прокладку электрического кабеля к колодцу. Нередко ее размещают в том же канале, что и водопроводную трубу.
  • Во-вторых, потребуется закрепление насоса на надежном металлическом тросе.

Однако, в целом преимуществ у подобной схемы немало:

  • Создаваемый напор водяного столба у погружных насосов всегда неизмеримо больше.
  • Отсутствие шума от работающего насоса – в доме не потребуется отдельное помещение.
  • Современные модели погружных насосов оснащены и фильтром предварительной очистки, и обратным клапаном, и, что самое главное, поплавковой системой автоматического отслеживания уровня воды в колодце. При критическом снижении уровня насос просто перестанет выкачивать воду.
Современные погружные насосы оснащены автоматической системой контроля уровня воды

Современные погружные насосы оснащены автоматической системой контроля уровня воды

  • Как правило, погружные насосы существенно дешевле стационарных насосных станций.
Погружной насос опущен в колодец и зафиксирован на тросе

Погружной насос опущен в колодец и зафиксирован на тросе

Насос опускают на тросе на требуемую глубину, соединяют гофрированной трубой или гибким шлангом с тройником на входе водопроводной трубы в колодец. Обычно к этому участку трубы хомутами прихватывается и кабель питания насоса – так будет легче опускать весь насосный узел без риска запутать кабель и шланг.

Читайте также интересную статью, колодец для скважины с пошаговым фотоотчетом действий.

Что монтируется в доме

Технология прокладки внутренних водопроводных коммуникаций в доме требует подробного рассмотрения в отдельных публикациях, поэтому здесь будут приведены лишь несколько рекомендаций.

Вода из любого вешнего источника в обязательном порядке должна подвергаться фильтрованию и соответствующей доочистке. Состав системы такой водоподготовки может существенно различаться в каждом конкретном случае – все зависит от результатов лабораторного анализа воды.

  • Самая простая схема подачи воды потребителям в доме – установка накопительного бака в верхней точке системы, откуда вода поступает самотеком к точкам разбора.
Простая, но несовершенная система с общим накопительным баком

Простая, но несовершенная система с общим накопительным баком

Эта схема крайне несовершенная, может применяться, пожалуй, лишь в дачных домиках, куда владельцы приезжает время от времени на непродолжительный срок. В этом варианте необходимо следить за уровнем воды в накопительной емкости, а создаваемый напор не будет отличаться ровностью, что влечет проблемы, например, при попытке установки водоподогревателей или иной бытовой техники.

Мембранный гидроаккумулятор и система доочистки воды

Мембранный гидроаккумулятор и система доочистки воды

  • Оптимальным видится решение этой проблемы установкой специального мембранного гидроаккумулятора (ресивера) определенной ёмкости (от 50 до 100 литров). Насос наполняет его до определенного давления внутри, после чего срабатывает барометрический датчик, отключающий электропитание. Таким образом, в домашней водопроводной системе всегда поддерживается ровный установленный напор воды. Как только давление в ресивере снижается до определенной отметки, автоматика включает насос, который пополняет водный запас.

Подобные ресиверы всегда входят в комплект домашних стационарных насосных станций, являясь частью их общей конструкции.

Гидравлический ресивер является конструктивным узлом насосной домашней станции

Гидравлический ресивер является конструктивным узлом насосной домашней станции

Для погружных насосов ресивер придется покупать и устанавливать самостоятельно, причем место его монтажа на входе в общую систему может быть выбрано произвольно – после системы фильтрации и до врезки в  распределительный водопроводный коллектор.

Видео: сборка насосной группы для погружного насоса

Итак, ничего не выполнимого при организации водоснабжения загородного дома из колодца нет. Безусловно, самым сложным этапом является само выкапывание колодца и его оборудование, а систему водопровода, при наличии определенных навыков в сантехнических работах, вполне можно спроектировать и проложить самостоятельно.

stroyday.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
