Аэродинамические характеристики вентилятора: как их “читать”

По горизонтальной оси: Q – производительность (количество воздуха, перекачиваемое вентилятором в единицу времени), измеряется куб метрами в час.
По вертикальной оси: Pv – полное давление. Полное давление вентилятора равно разности полных давлений потока за вентилятором и перед ним. Масштаб графиков — логарифмический.

На графике:
Pv – полное давление, Па;
Q – производительность, тыс. м3/час;
– установочная мощность, кВт;
n – частота вращения рабочего колеса, об/мин;
η – КПД агрегата.

Реальные кривые полного давления вентилятора Pv(Q) при вращении его рабочего колеса (крыльчатки) при оборотах n=950 об/мин и n=1450 об/мин обозначены двумя жирными линиями. Здесь же приведена серия ниспадающих кривых, пересекающих кривые Pv(Q) (тонкие линии). Эти кривые иногда называют кривыми мощности (или кривыми равной мощности). На каждой такой кривой приведена мощность электродвигателя.

На самом деле, это кривые полного давления Pv’(Q), которое имел бы этот вентилятор, если бы он работал с переменной частотой вращения, но при постоянной мощности.
Слева от точки пересечения с реальной кривой Pv(Q) — с повышенной частотой вращения относительно номинала, а правее точки пересечения — с пониженной частотой.

Из всего выше сказанного следует понимать, что в левой части, до пересечения мнимой кривой (тонкой линии) с реальной (жирной линии) электродвигатель вентилятора работает с запасом по мощности, а в правой части после пересечения – электродвигатель перегружен, и при длительной работе может выйти из строя.

Пример характеристики вентилятора при комплектации электродвигателем

Рассмотрим такой пример. Если взять вентилятор ВЦ 14-46 №4,  укомплектовать его электродвигателем 4кВт 1500 об/мин и включить такой вентилятор с открытым входом – то в таком случае рабочая точка вентилятора сместиться в крайнее правое положение на кривой полного давления Pv(Q) для n=1450 об/мин (при этом Q > 10 тыс. куб м и Рv=1400 Па) ( точка А на графике). Но чтобы перекачать такое количество воздуха и с таким давлением нужна установочная мощность электродвигателя не менее 7,5 кВт, а лучше и 11 кВт (см. графики). Поэтому в таком режиме электродвигатель 4 кВт 1500 об/мин будет работать с большой перегрузкой и наверняка очень скоро перегреется и выйдет из строя (если у него нет соответствующей защиты).

И что же делать?

Надо закрывать (т.е. шиберовать) вход вентилятора. По идее, первый запуск вентилятора должен происходить при закрытом шибере на входе вентилятора (т.е. на «холостом» ходу).

«Холостой» ход для вентилятора — это работа вентилятора при закрытом входе (рабочая точка на реальной кривой полного давления вентилятора смещена влево).

После пуска агрегата шибер открываются одновременно с измерением тока потребления электродвигателя (рабочая точка по кривой смещается вправо). Постепенно открытием шибера значение тока потребления электродвигателя доводится до номинального* и при этом шибер фиксируется (точка В на графике). Дальнейшее открытие шибера будет смещать рабочую точку вентилятора  вправо (к точке А),  а это в нашем случае будет  вводить электродвигатель 4 кВт 1500 об/мин  в режим перегрузки.

* — Номинальный ток электродвигателя указан на шильдике электродвигателя.

blog.electrostal.com.ua

Подбор вентилятора по производительности и давлению. Подбор вентилятора

Для правильного выбора вентилятора необходимо найти на диаг­рамме вентилятора в координатах (Δр, V) так называемую «рабочую точку», выражающую точное место определения его параметров функ­ционирования совместно со всей сетью распределения воздуха, обес­печивающих наиболее благоприятное взаимодействие вентилятора со всей системой. Вентилятор, который должен обеспечивать подачу воздуха L р с заданной температурой t и барометрическим давлением Pбар-, подбирают по производи­тельности L B = Lp и перепаду давления Рв = Рр *((273+t) / 293) * 1010 / Pбap где P р – расчетное давление вентилятора при рабочих условиях, Па, равное расчетному сопрогивлению вентиляционной сети с оборудованием с надбавкой до 10% на неучтенные потери. При подборе вентиляторов по каталожным данным необходимо, чтобы КПД вентилятора для рабочей точки составлял не менее 0,9 максимального КПД Для данного вентилятора.ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ 1). Объемный расход воздуха

Объемный расход воздуха вентилятора L – величина объема возду­ха v, подаваемого вентилятором через некоторую поверхность S за еди­ницу времени L L = (υ / t) *м3 / c (м 3 /ч).Массовый расход воздуха, создаваемый вентилятором, определяется по формуле: М = ρ*V*S, кг/с, где ρ – плотность воздуха, кг/м 3 ;. V – скорость потока воздуха, м/с. р * V * S = const 2). Давление Давление (напор) – энергия, которую приобретает единица объема газа, проходящая через вентилятор. На основании этого закона Бернулли выведе­но уравнение: Рп=Р ст +ρ *(V^2 / 2) , где Р П – полное давление, Па; Рст- статическое давление, Па; ρ – плотность (газа), кг/м 3 ; V – средняя скорость газа, м/с; ρ*(V^2 / 2) – скоростной напор или динамическое давление, Па.3. Коэффициент полезного действия вентилятора Если каждой единице объема воздуха, прошедшей через вентилятор, сообщается давление ΔР, то полезная мощность воздуха, выходящего из вентилятора, составит: N n = ΔP*L Электродвигатель вентилятора потребляет электрическую мощ­ность Nэ. Эта мощность преобразуется в механическую мощность на валу электродвигателя N B . Таким образом, полезная мощность вентилятора равна: Nп=ΔP*L = Nэ*ηп*ηп η = Nп / N = (Pv*L) / (1000*N) Полный КПД вентилятора представляет собой от­ношение полезной мощности Nn, кВт, к мощности на валу вентилятора N, кВт 4). Частота вращения вентилятора

В документации и на заводской табличке электродвигателя указы­вается номинальная частота вращения. Однако в зависимости от соп­ротивления сети и расхода воздуха, подаваемого вентилятором, часто­та может несколько изменяться. 5). Уровень звукового давления

Различают уровни звукового давления в воздуховоде со стороны всасывания, со стороны нагнетания и уровни звукового давления, пе­редаваемые в окружающую среду.

Классификация вентиляторов: Применяемые в настоящее время вентиляторы разделяются по принципу действия на центробежные и осевые. В системах вентиля­ции и кондиционирования воздуха больш

alfcars.ru

Марки вытяжных вентиляторов – характеристики, выбор, обслуживание


Сегодня в большинстве квартир установлены пластиковые окна, герметичные сейф двери, благодаря которым в помещении тепло, но нет условий для естественной вентиляции. Централизованная вентиляция зачастую работает плохо, она засоряется гораздо быстрее, чем ее чистят коммунальные службы. Хорошая вентиляция необходима, особенно в помещениях с повышенной влажностью, это ванная комната, туалет, кухня. Высокая влажность создает прекрасные условия для размножения грибков, бактерий, в результате чего плитка, краска приобретают темный цвет, кроме того, это опасно для здоровья человека.

Установка вентиляторов

Чтобы избавиться от повышенной влажности, неприятных запахов все чаще используют принудительную вентиляцию. Самый распространенный вариант – это накладной, осевой, бытовой вентилятор. Вытяжные вентиляторы устанавливают непосредственно в центральном вентиляционном канале. Перед установкой рекомендуется прочистить шахту.

Закрепляют вентиляторы на шурупы или клей. Если нет возможности установить вентилятор напрямую, то следует приобрести съемный воздуховод (лучше всего жесткий). Чаще всего вентилятор соединяют с выключателем, при загорании лампы – вентилятор начинает работать.

Основные требования к бытовым вентиляторам

  • Бесшумность. Уровень шума не должен превышать 40 дБ для санузла и кухни, для комнат лучше выбирать менее шумные варианты (до 27 дБ). Вентиляторы с шарикоподшипниками бесшумные и износостойкие.
  • Безопасность. Корпус вентилятора должен быть влагозащищенным. Стоит отдать предпочтение моделям, имеющим датчики автоматического отключения при заклинивании лопастей, при перепадах электричества.
  • Достаточная мощность (производительность) вентилятора. Расчет показателя проводят в соответствие с установленными санитарными нормами и правилами. Для каждого помещения установлена кратность воздухообмена в часах, это количество полной смены воздуха в помещении за 1 час работы вентилятора. Так для ванных комнат она составляет 6-10 раз, для туалетов 6-8 раз, для спальных комнат 4-6 раз, самая высокая кратность предусмотрена для кухонь и составляет 6-12 раз в час. Для расчета производительности умножают объем помещения (м куб) на рекомендуемую кратность воздухообмена. Специалисты рекомендуют добавлять к полученному значению не менее 20%.

Вентиляторы необходимо устанавливать на высоте не менее 2,0 метров от пола, вдали от нагревательных предметов, газовых и электрических плит.

Марки вытяжных вентиляторов представлены в большом разнообразии, главными различиями между ними являются:

  1. Производительность, условно выделяют три группы: вентиляторы с производительностью 50-100 м куб/час; 100-200 м куб/час; и 200-400 м куб. час;
  2. Наличие/отсутствие обратного клапана. Обратный клапан необходим для защиты от проникновения неприятного запаха, грязного воздуха, когда вентилятор отключен.
  3. Режим включения/отключения, режим работы. Вытяжной вентилятор может иметь встроенный таймер, который позволяет продлить работу вентилятора после выключения света. Вентилятор может иметь встроенный датчик влажности (гидростат) и автоматически включаться при повышенном уровне влажности, менять мощность в зависимости от уровня влажности.

Наиболее популярные марки вытяжных вентиляторов, представленные на российских рынках

Рекомендуемая производительность вентилятора для ванных комнат должна составлять от 90 до 300 м куб/час. Для туалетов от 90 до 190 м куб/час. Для кухонь от 100 до 350 м куб/час. Для спальных комнат от 50 до 300 м куб/час.

Вентиляторы с производительностью 50 – 100 м куб/час

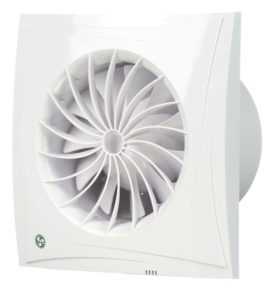

Вентилятор вытяжной Blauberg Platinum (производство Германия) имеет небольшую производительность — 53 м куб/час, простая модель на механическом управлении, без обратного клапана, без таймера.

Обеспечивает хороший воздухообмен благодаря уникальной конструкции лопастей, работает бесшумно (21 дБ) и идеально подходит для спален и гостиных комнат. Soler & Palau (Испания) SILENT-100 CZ, простой вентилятор на механическом управлении, без таймера, достаточно бесшумный (27дБ).

Вентилятор отлично подойдет для небольших ванных комнат благодаря производительности в 95 м куб/час, встроенному гидростату и влагозащищенному корпусу.

Вентиляторы с производительностью 100 – 200 м куб/час

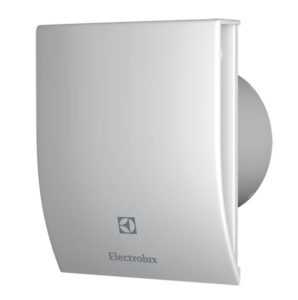

Electrolux EAFМ 120 (производство Швеция) мощный вентилятор, обеспечит воздухообмен 195 м куб/час, оснащен датчиком влажности, герметичным обратным клапаном и регулируемым таймером 1-20 минут. Характеристики позволяют использовать вентилятор в больших ванных комнатах и совмещенных санузлах.

Soler and Palau Silent-200 CZ, имеет таймер с электронным управлением, обеспечит воздухообмен 180 м куб/час., имеет обратный клапан, подойдет для установки в санузлах и на кухне. Blauberg Aero 125 с производительностью 193 м куб/час, оснащен обратным клапаном. В зависимости от модели может иметь встроенный таймер задержки (2-30 минут) и датчик влажности. Уровень шума высокий 33 дБ, подойдет для санузлов или кухонь. Blauberg Smart одна из самых современных моделей.

Регулировка осуществляется с помощью пульта дистанционного управления. Имеются 3 режима для устранения влажности, встроенный гидростат, включается автоматически, в зависимости от влажности вентилятор работает с производительностью от 83 до 133 м куб/час. 3 режима работы таймера: режим удаления влажности, задержка выключения 5, 15, 30 минут и задержка включения до 5 минут. Датчик движения. Модель отлично подойдет для ванных комнат среднего размера.

Вентиляторы с производительностью 200 – 400 м куб/час

Electrolux EAF 150 обеспечивает мощность 320 м куб/час, простая модель с механическим управлением, без таймера, без обратного клапана, без гидростата. Уровень шума 35 дБ, подойдет для больших ванных комнат или кухонь. Blauberg Aero 150 имеет производительность 309 м куб/час, уровень шума 40 дБ, управление механическое, имеется обратный клапан.

Модели Н имеют датчики влажности, модели Т – таймер. Подходит для совмещенных санузлов или кухонь.

Требования к эксплуатации вытяжных вентиляторов

Вне зависимости от марки вытяжных вентиляторов, все они требуют периодического обслуживания. Для безупречной работы вентилятора требуется поддержание его основных элементов – лопастей и двигателя в чистоте.

Перед снятием не забудьте обесточить помещение, дайте вентилятору остыть. Снимая двигатель, придерживайте его. Помните, что своевременно не очищенный вентилятор может перегреться и выйти из рабочего состояния.

Расскажем, как снять вытяжной вентилятор, последовательность действий: отвернуть гайку, снять крыльчатку с вала, отсоединить провода от клемм, отвернуть винты, на которые крепится двигатель, снять двигатель.

Пластиковые детали промыть в теплой мыльной воде. Двигатель очистить от пыли кисточкой, а на подшипники (передний и задний) нанести несколько капель машинного масла.

Обратите внимание!

stroika-1.ru

Напор вентилятора и расход. Правильный подбор радиального вентилятора

У меня лакокрасочный участок. Подскажите, какой вентилятор мне поставить?

— иногда с таким вопросом к нам обращаются клиенты. В этом случае наш стандартный ответ: если нет проекта вентиляционной системы — тогда вам не в торговую, а в проектную организацию. Все, что мы можем еще посоветовать в такой ситуации — это подбор вентилятора по простейшей методике. Итак, простая методика подбора вентилятора приведена ниже.

При подборе вентилятора нужно:

1. Определить объем вентилируемого помещения

2. Определить кратность воздухообмена.

КРАТНОСТЬ ВОЗДУХООБМЕНА — отношение объема воздуха, подаваемого в помещение или удаляемого из него в течение часа, к объему помещения. Или другими словами: сколько раз в течении часа должен меняться воздух в помещении.

Кратность воздухообмена определяется СНИП. Ниже приводим таблицу кратности воздухообмена (нажмите справа красный переключатель чтобы таблицу развернуть на экран)

Таблица кратности воздухообмена для помещений
Тип помещения Кратность воздухообмена
Больничные палаты 4-6
Ванные и душевые 3-8
Вестибюли и лестничные площадки 3-5
Гаражи 6-8
Гаражи, мастерские 6-8
Домашние кухни 10-15
Домашние туалеты 3-10
Жилые помещения 3-6
Кафетерии 10-12
Кладовые 3-6
Комнаты переговоров 4-8
Конференц-залы 8-12
Красильные цехи 25-40
Кухни предприятий общепита 15-20
Магазины 8-10
Металлобр-е цеха 20-40
Общественные туалеты 10-15
Оранжереи 25-50
Офисы 6-8
Парикмахерские 10-15
Пекарни 20-30
Подвальные помещения 8-12
Подсобные помещения 15-20
Прачечные 10-15
Раздевалки с душами 15-20
Рестораны и бары 6-10
Спальни 2-4
Спортивные залы 6-8
Чердаки 3-10
Школьные классы 2-3

3. Объем помещения умножить на кратность и получить расчетную производительность вентилятора.

4. По производительности подобрать модель вентилятора. Если вентилятор выбрасывает воздух через стенку прямо на улицу, или короткий воздуховод (единицы метров) –наиболее вероятно, что подойдет или осевой вентилятор или вентилятор низкого давления (ВЦ 4-75). Если есть длинный воздуховод (десятки метров) — может надо будет использовать вентилятор среднего давление (ВЦ 14-46), или даже высокого давления. А это уже к проектировщикам или же самому определить экспериментально на свой страх и риск.

5. Если воздух из помещения вентилятор вытягивает – то надо решить, каким путем воздух будет в это помещение поступать? Надо продумать и обеспечить приток воздуха в том же объеме, что и отток (приток будет либо через щели в стенах, окнах и дверях либо на приток поставить такой же вентилятор)

6. Если в выбрасываемом вентилятором воздухе кроме воздуха есть что-то еще — тогда этот факт надо обязательно учесть. Например, если есть пары растворителей, лаков, красок – тогда вентилятор должен быть взрывобезопасный (с разнородными вставками или алюминиевый). Если в воздухе есть пыль, волокнистые вещества, опилки — тогда вентилятор должен быть пыльевой (например типа ВЦП 5-45). Если есть агрессивные вещества (пары кислот, например) — тогда из нержавеющей стали или пластмассы.

Комментариев:

  • Общее понятие о конструкции агрегата и его назначении
  • Описание вычислений параметров воздуходувной машины
  • Определение мощности

После того как сеть воздуховодов спроектирована и просчитана, наступает время подобрать под эту систему вентиляционную установку для подачи и обработки воздуха. Сердцем вентиляционной системы является вентилятор, приводящий в движение воздушные массы и призванный обеспечить необходимый расход и давление в сети. В этом качестве часто выступает агрегат осевого типа. Чтобы необходимые параметры были выдержаны, вначале следует произвести расчет осевого вентилятора.

Осевой вентилятор используется в системах воздуховодов для перемещения больших масс воздуха.

Общее понятие о конструкции агрегата и его назначении

Осевой вентилятор — это лопастная воздуходувная машина, которая передает механическую энергию вращения лопастей рабочего колеса воздушному потоку в виде потенциальной и кинетической энергии, а он затрачивает эту энергию на преодоление всех сопротивлений в системе. Осью рабочего колеса данного типа я

autoglim.ru

Подбор промышленных вентиляторов. Характеристики. Производительность, давление.

С каждым днем потребность в промышленных вентиляторах все больше и больше возрастает. Промышленные вентиляторы необходимы для хорошей подачи воздуха в систему воздухообмена, при этом должно происходить принудительное перемещение воздуха. Если Вы решили приобрести промышленный вентилятор, то лучше всего обратить внимание на развиваемое им давление, а потом на производительность и, конечно, в самом конце уже необходимо смотреть на его внешний вид. Вы спросите: Какой интересно информацией нужно располагать при выборе промышленного вентилятора? И по каким параметрам его лучше выбрать? Все ответы Вы получите в данной статье.



Прежде, чем Вы определитесь с выбором промышленного вентилятора необходимо знать про вот такие вот параметры, как:

  • Производительность по воздуху,
  • Снижение уровня шума промышленных вентиляторов,
  • Характеристики аэродинамики вентилятора.



Первый признак ― это определение производительности вентилятора по количеству воздуха, который в него поступает. При этом обязательно необходимо учесть все аэродинамические сопротивления, которые смогут четко определить рабочую силу вентилятора и прочие характеристики. Данные характеристики содержаться в пределах разумного, поэтому ни в коем случае нельзя превышать частоту вращения промышленного вентилятора, из соображений вращения колес вентилятора и улучшения их прочности.



Вторым параметром, которым необходимо руководствоваться при выборе промышленного вентилятора – это снижение уровня шума промышленных вентиляторов. Уменьшение уровня шума вентилятора возможно только, если Вы сможете снизить скорость вращения рабочего колеса, при этом повысится уровень КПД вентилятора, что не может не порадовать Вас, а также динамические характеристики вентилятора будут оставаться всегда выше, чем уровень КПД отводящих воздуховодов. В общем для снижения уровня шума в сеть воздуховодов встраивают так называемые «шумоглушители», при этом всём у Вас есть возможность установки промышленного вентилятора в специальном звукоизолирующем кожухе.


Вот теперь мы добрались до самого главного, при выборе вентилятора – это характеристик аэродинамики вентилятора. Они выстраиваются только после проверки и проведения специальных аэродинамических испытаний, которые проводятся только в соответствии с ГОСТ 10921. Всё эти сведения можно прочитать на стенде, непосредственно в испытательной лаборатории. Характеристики динамики и аэродинамики – это прежде всего зависимость перепада разных давлений, а вот уже потом и от производительности по воздуху.



Основные характеристиками промышленных вентиляторов:

  • Расход воздуха, потребляемого вентилятором ― м3/час;
  • Потребляемая при этом мощность, а также мощность, которая тратиться на привод вентилятора, кВт;
  • КПД – коэффициент полезного действия промышленного вентилятора, который включает в себя абсолютно все механические потери мощности на разные виды трения в двигателе вентилятора, а также потери, которые возникают при утечках через уплотнения и различные динамические потери в частях промышленного вентилятора;
  • Полное давление, Па;
  • Частота вращения, об/мин;
  • И еще ― уровень звукового давления, Дб, играет немаловажную роль.


Вот такими параметрами необходимо руководствоваться при выборе промышленного вентилятора. Удачного Вам выбора.



Для заказа оборудования или получения дополнительной информации прелагаем Вам связаться со специлистами ООО «КРАФТ»  по телефону:(3412) 566-970 доб.1,  или отправить заявку на электронный адрес [email protected]

xn—-ctbbkcsvolucrc2k7b.xn--p1ai

Выбор вентилятора: основные критерии

С приходом первых жарких дней все мы задумываемся о том, как же мы будем охлаждать себя и помещение. Поэтому актуальным становится вопрос, как выбрать лучший вентилятор для себя и своей семьи. Есть мнение, что лучший вентилятор – это кондиционер, который способен точно обеспечить прохладу: с этим мнением можно согласиться, а можно и немного поспорить. Так, современные вентиляторы способны очень хорошо обменивать воздух в квартире, работают практически бесшумно и имеют массу навороченных функций, и при этом стоят гораздо дешевле кондиционера, не требует специальной установки и ухода, что все выливается в деньги. Выбор вентилятора состоит в том, чтобы правильно подобрать идеальное качество по приемлемой цене.

Поэтому если вы все же решили приобрести вентилятор, то команда ТехноПросто подготовила для вас целое собрание полезных советов. Итак, начнем.

Мощность и размер лопастей

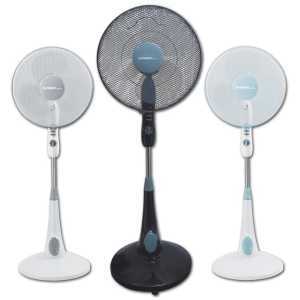

Естественно, размер лопастей у настольных и напольных вентилятор разный. Так как настольные не должны обдувать всю комнату – их задача справиться с охлаждением и освежением того человека, который сидит непосредственно перед ним. Поэтому в настольных мощность и диаметр лопастей могут быть небольшими: диаметр около 20 см, а мощность около 30-40 Вт.

Напольные же вентиляторы уже должны справляться почти со всей комнатой: тут, чем больше лопасти, и чем выше мощность, тем в более дальние уголки комнаты будет доставать ветерок, и комфортно будет повсюду.

Производительность

В технических описаниях вентилятора всегда есть данные о его производительности, которая измеряется в м³/ч. Чтобы узнать, каким этот параметр должен быть для вашего помещения, нужно умножить его объем, именно объем, а не площадь, на два, а от полученного значения уже и отталкиваться при покупке. Можно поступить и несколько иначе: так на одного человека нужна производительность 50-100 м³/ч, поэтому этот показатель можно просто умножить на количество тех людей, которые постоянно будут находиться в комнате.

Уровень шума

Уже давно прошли те времена, когда мы выбирали между тишиной в квартире и спасительным дуновением ветерка от вентилятора. Сейчас уже можно приобрести очень тихую модель, которая не будет мешать, отвлекать и тем более заглушать разговоры. Так, большинство современных вентиляторов имеют уровень шума до 30 дБ, что является допустимой нормой для таких помещений, как спальня, детская, кабинет и т.д.

Уровень шума зависит в первую очередь от его мощности, производительности, а также от конструкции лопастей и от того, из какого материала они изготовлены. Но, как мы уже и говорили, что современные модели в большинстве случаев имеют компромиссное строение, которое позволяет при больших скоростях иметь небольшой уровень шума. К тому же, почти все модели включают регулировку скоростей: на самой минимальной шум также будет минимально возможным, что даст шанс отлично высыпаться даже с включенным ночью вентилятором.

Безопасность вентилятора

Вы наверняка замечали, что на большинстве вентиляторов есть специальная сетка. Это не для красоты, а для вашей безопасности и, в главную очередь, безопасности ваших детей. Так, чем мельче сетка, тем сложнее будет попадание туда пальчиков, снова-таки, особенно, детских, и тем меньше будет вероятность непредвиденных ситуаций. И даже в случае падения всего устройства вам не придется переживать, что может случиться что-то непоправимое, так как плотная и частая сетка не даст лопастям контактировать непосредственно с объектами, но в то же время эта сетка попускает весь необходимый воздух.

Регулировка высоты и поворот

Регулировка высоты и возможность поворота вентилятора есть в большинстве современных моделях. Так, напольные вентиляторы, как правило, имеют в качестве подставке высокую ножку, которую можно регулировать по высоте и выставлять так, чтобы обдув был комфортным и когда вы сидите, и когда лежите.

Поворот вентилятора также необходим, ведь прямой поток воздуха прямо на лицо выдержит далеко не каждый человек, поэтому после какого-то время его прямо и хочется выключить. Выходом становится вентилятор с автоповоротом, который включен почти во все напольные вентиляторы и некоторые настольные.

Дополнительные функции

Вентиляторы более высокой цены могут включать в себя и дополнительные функции, среди которых возможность дистанционного управления, настройка таймера, подсветка, ионизация воздуха, увлажнение и т.д.

Вентилятор без лопастей

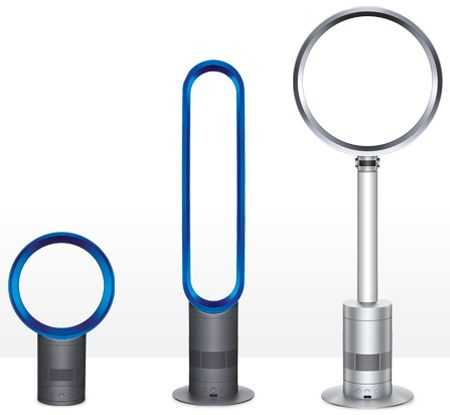

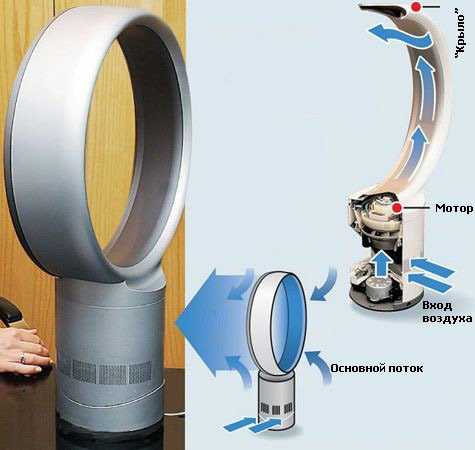

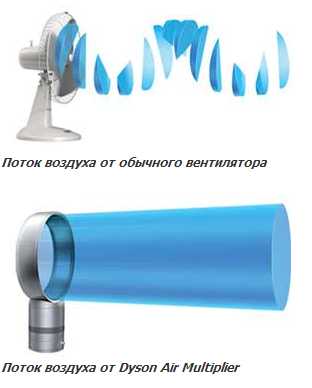

Около четырех лет назад был разработан вентилятор с принципиально новым строением: у него нет лопастей, зато поток воздуха от него колоссальный, а производительность намного выше самого продвинутого обычного вентилятора – около 400 литров в секунду. Воздух выходить сквозь небольшую щель по диаметру кольца, откуда под действием многих физических сил быстро распространяется по квартире. При этом возможность пораниться сведена к нулю, правда, и цена такого устройства сейчас несколько выше, чем оьбычного вентилятора.

Полезный совет для читателей

Чтобы превратить свой не самый дорогой вентилятор в достойного конкурента обычному кондиционеру, можно попробовать следующий прием. Наверняка, у каждого из нас дома скапливаются пластиковые бутылки: так вот, прежде чем выкидывать их, можно дать им вторую жизнь, причем их вторая жизнь будет спасть вас от жары в доме. Их нужно наполнить водой и заморозить так, чтобы внутри был сплошной твердый лед. Желательно замораживать бутылки с объемом 1,5-2 литра, не меньше, и сразу несколько. Достаточно поставить два таких «ледника» перед включенным вентилятором: в итоге лед будет постепенно таять, а прохлада воздушными потоками будет распространяться по комнате. Ну и чем вам не кондиционер?! Кстати, не забудьте под бутылки поставить тарелку или постелить полотенце, чтобы не намочить стол, пол иди другие предметы.
