Вентиляция в спортивном зале: требование к монтажу
Спортивный зал является особенным местом, где по «закону жанра» люди получают оздоровление и физическое, и психологическое. Исходя из этого само собой разумеется, что в помещении такой специфики благоприятные условия, тем более что это регламентировано нормами и стандартами. И касаются они в первую очередь устройство эффективной вентиляционной системы, ведь при повышенных физических нагрузках для группы людей в спортзале скапливается неприятный запах, снижается уровень кислорода.
Задачи вентиляции в спортзале
Вентиляция в спортзале обеспечивает нормальную температуру и влажность
- Поддержка определенных температурных показателей в помещении.
- Обеспечение притока свежих воздушных масс.
- Обеспечение оптимального потока кислорода, без существенных сквозняков.
В соответствии с этими задачами и проектируется вентиляционная система.
Вентиляция спортзала: организация воздухообмена
Вентиляционная система в спортивном зале создается с учетом технических особенностей помещения и его габаритов. Также следует обратить внимание и на количество посетителей в день. В независимости от высоты расположения спортзала и его площади кратность обмена воздуха составляет 1 раз за 7,5 минут, что значительно выше требований, применимых к частным домам, частота воздухообмена в которых может осуществляться 1 раз в 20 мин.
Также расчеты касаются и количества спортсменов, находящихся в зале: на одного человека, занимающегося спортом, должно приходиться 80 м3 кислорода. В том случае, когда спортзал оснащен местами для зрителей учитывается и их необходимость в свежем воздухе, объем которого составляет 20 м3. Для комфортного занятия спортом воздухораспределители в спортивном зале устанавливаются на высоте до 3 м для частных спортивных клубов, и на высоте 4 м для общественных спортзалов.
Воздуховоды вентиляции спрятаны за декоративной потолочной облицовкой
Согласно СНиП 2.08-02-89 в спортивном зале без мест для зрителей оптимальной является температура +18 градусов, кратность воздухообмена составляет «3» для притока свежих воздушных масс и «2» для вытяжки отработанного воздуха. Для устранения дисбаланса, возникающего в результате разного количества подачи и вытяжки свежих воздушных масс, в коридорах и обслуживающих помещениях приток свежего воздуха подается с учетом разницы в таких показателях.
Важно! При создании вентиляционной системы в спортивном зале допустима рециркуляция воздушных масс, но с обязательным сохранением всех требований норматива.
Расчет вентилирующей системы для спортивных залов
Расчеты для созданий эффективной системы воздухообмена зависят от интенсивности занятий:
- 20 м3 – для зрителей, которые находятся в зале;
- 40 м3 – для людей, ведущих деятельность, схожую с офисной;
- 80 м3 – для активного занятия спортом.
Формула для определения производительности вентиляции:
V=N*L, где
N – количество людей, которые одновременно находятся в зале
L – норма воздухообмена.
Также при создании вентиляции важно провести расчеты, исходя из площади помещения и кратности воздухообмена в соответствии с нормативными требованиями:
V=n*S*H, где
n – требуемая СНиП норма воздухообмена
S – площадь зала
H – высота потолков
После выполнения расчетов и определения требуемой производительности предпочтение отдается тому расчету, по которому производительность больше. Как вариант, можете прямо сейчас рассчитать вентиляцию с помощью специального калькулятора на нашем сайте.
Скорость воздуха в воздуховоде
В вентсистему интегрирован рекуператор
Подвижность воздуха в помещении, где активно занимаются спортом должна составлять:
- 0,3 м/с для спортивного зала для занятий борьбой, теннисом;
- 0,5 м/с для иных спортивных залов.
Вентиляция в спортивном зале канального типа
Канальные системы вентиляции способны обеспечить требуемый воздухообмен и равномерно распределить воздушные массы по помещению. Благодаря своим уникальным характеристикам их применяют школы и частные клубы для занятий фитнесом.
Что «умеет» канальная вентиляция
- Распределяет приточные воздушные массы равномерно по всему помещению.
- Обеспечивает свежим воздухом прилегающие к спортзалу подсобные помещения.
- Обеспечивает требуемую СНиПом интенсивность воздухообмена и температурные показатели в зале.
- Не создает резкого перемещения воздуха и сквозняков.
Канальная система работает по принципу: свежие воздушные массы, подогретые в зимний период и охлажденные в летний, подаются в помещение с помощью воздухораспределителей, установленных на высоте 3 м для школьных спортзалов и фитнес клубов или же на высоте 4 м для общественных спортивных площадей больших размеров.
Устранение отработанного воздуха происходит либо с помощью установленных вытяжных систем механического типа, либо же с помощью естественной вентиляции, оборудованной для слива образующегося конденсата.
Важно! Для обеспечения требуемых норм система вентиляция спортивного зала оборудуется в комбинации с обогревающими и конденсирующими устройствами.
Вентиляция спортивных залов: схема устройства воздухообмена
Вентиляционная система для спортивного зала механического типа должна обеспечивать воздухообмен до 8 раз за час. То есть за 1 час работы воздух в помещении должен полностью смениться не менее 8 раз. Механическая система воздухообмена считается одной из самой распространенных систем. Схема монтажа:
- приток воздушных масс происходит по воздуховодам, которые направлены под углом к полу в помещении;
- отверстия для поступления воздуха устанавливаются по всему периметру зала на высоте 4 м;
- устранение отработанных воздушных масс происходит по средствам установленных канальных вентиляторов. Для больших спортивных залов применяются специальные крышные вентиляционные системы;
- при возможности создание естественного удаления отработанного воздуха.
Естественная вентиляция в спортивном зале возможна только тогда, когда оконные форточки расположены в верхней части помещения. Если окна установлены низко, и при открытии воздушные массы будут направлены на людей – открывать их категорически запрещается.
Распространенные ошибки при создании вентиляции в спортивном зале
Просто естественной вентиляции в спортзале будет недостаточно
Проблемы с эффективностью вентиляционной системы могут быть связаны с:
- неправильными расчетами загруженности спортивного зала: при одновременном нахождении большого количества людей в зале появляется духота. Решением при такой проблеме является замена оборудования на более мощное;
- наличие только естественной системы вентиляции. Решение: установка вентиляторов для обеспечения принудительного воздухообмена;
- установка оборудования, которое не соответствует расчетам. Решение: полная замена оборудования на соответствующее расчетам.
Важно! Занятия в спортивном зале, в котором система вентиляции не работает или является неэффективной являются не только непродуктивными, но и опасными для здоровья.
Вентиляционная система спортивного зала относится к сложным видам вентиляции. При ее создании должны быть учтены многие показатели. Только правильно смонтированная коммуникация способна эффективно выполнять свое предназначение: обеспечивать воздухообмен для комфортабельных занятий физическими упражнениями. Именно поэтому, прежде чем приступить к установке монтажу вентиляционной системы следует провести исследования и выполнить расчеты.
ventkam.ru
Вентиляция спортзала или фитнес-центра: нормы, цена, проектирование, монтаж
Вернуться к полной версииCравнение товаров:
очиститьСравнить
Чтобы получить коммерческое предложение, позвоните нам по телефону +7 (495) 745-01-41 или отправьте быструю заявку
Кроме хорошего спортивного оборудования, качественного обслуживания и профессионализма сотрудников, для посетителей спортклуба не менее важно ощущение комфорта во время занятий. Последнее, безусловно, напрямую влияет на желание приходить в фитнес-центр еще и еще. Спертый воздух, духота, сквозняки, вызывающие неприятные ощущения и плохое самочувствие, сразу выдают неграмотно спланированную систему вентиляции спортивного помещения.
Для создания комфорта во время занятий спортом, необходимо:
- удалять отработанный воздух (он насыщен углекислым газом, испарениями)
- подавать в помещение спортзала чистый воздух
- устранить появление сквозняков
Цена вентиляции (online-расчет)
Тип помещения/здания:
Выберите типОфисное или административное зданиеКоттеджКвартираТорговое помещение (магазин, торговый центр)Санаторий, гостиницаСпортзал, фитнес-центрСкладское помещениеПромышленное, производственное помещениеКафе, ресторанБассейнСерверная
Класс оборудования:
ЭкономСреднийПремиум
Показать стоимостьРешения
При вентиляции спортзалов, фитнес-центров необходимо обеспечить повышенный воздухообмен: он должен быть в несколько раз больше, чем в офисных или жилых помещениях, т.к. во время занятий спортом выше физическая активность человека. Как правило, расчет вентиляции производится с учетом 6-8 кратного воздухообмена, количества занимающихся, степени предполагаемых физических нагрузок, видов занятий и планировки фитнес-клуба.
Если при вентиляции спортзала используются мощные вентиляционные установки, то для экономии полезной площади целесообразно расположить их на крыше здания.
Кроме вытяжки и притока, воздух может очищаться от загрязнений, охлаждаться и подогреваться (даже в зимнее время) при наличии соответствующих секций. Использование вентиляционных установок с рекуперацией тепла позволяет также существенно снизить расходы на электроэнергию.
Автоматика
Оборудование для спортзалов
Нормы воздухообмена
Действующий СНиП 2.08-02-89* «Общественные здания и сооружения и справочное пособие к СНиП «Проектирование спортивных залов, помещений для физкультурно-оздоровительных занятий и крытых катков с искусственным льдом» предусматривают подачу 80 м3/ч на спортсмена и 20 м3/ч на зрителя.Параметры внутреннего воздуха практически ничем не отличаются от действующих допускаемых и оптимальных условий микроклимата.
Помещение |
Внутренняя температура, t, °С | Подача или кратность воздухообмена ч-1 (м3/ч) | |
Приток |
Вытяжка | ||
Помещения силовой и акробатической подготовки и, индивидуальной разминки | 16 | 2 | 3 |
Спортивные залы без мест для зрителей (кроме залов художественной гимнастики) | 15 | По расчету с подачей не менее 80 м3/ч наружного воздуха на спортсмена | |
Залы для художественной гимнастики, хореографии и залы с местами для зрителей | 18 | По расчету с подачей 80 м3/ч наружного воздуха на спортсмена и 20 м3/ч на зрителя | |
Учебные классы, помещения для тренерского и судейского состава, прессы, администрации и т.п. | 18 | 3 | 2 |
Гардероб верхней одежды | 16 | – | 2 |
Мастерские | 16 | 2 | 3 (в том числе местные отсосы) |
Помещение пожарного поста | 18 | – | 2 |
Раздевальные при душевых и массажных | 25 | По балансу | 2 (через душевые) |
Душевые | 25 | 5 | 10 |
Массажные | 22 | 4 | 5 |
Туалеты общего пользования | 16 | – | 100 м3/ч на унитаз или писсуар |
Туалеты при раздевальных | 20 | – | 50 м3/ч на унитаз или писсуар |
Кладовые с постоянным пребыванием обслуживающего персонала | 16 | – | 2 |
Кладовые с кратковременным пребыванием персонала | 10 | – | 1 |
Помещения для сушки спортивной одежды | 25 | 2 | 2 |
| Тренажерный зал | 16 | – | 80 м3/ч на чел. |
| Сауна | 16* | – | По расчет |
*Температура для расчета дежурного отопления
Как оценить стоимость вентиляции?
Для оценки цены вентиляции воспользуйтесь калькулятором:
Тип помещения/здания:
Выберите типОфисное или административное зданиеКоттеджКвартираТорговое помещение (магазин, торговый центр)Санаторий, гостиницаСпортзал, фитнес-центрСкладское помещениеПромышленное, производственное помещениеКафе, ресторанБассейнСерверная
Класс оборудования:
ЭкономСреднийПремиум
Показать стоимость
Обращаем Ваше внимание, что цены, полученные при помощи калькулятора, носят исключительно ознакомительный характер. Стоимость работ зависит от многих факторов: индивидуальных особенностей в архитектуре объекта, количества приточно-вытяжных систем, размещения оборудования на объекте и т.д. Поэтому для более точной оценки работ обращайтесь к нашим высококвалифицированным специалистам любым удобным для Вас образом: по телефонам (495) 745-01-41, почте [email protected] или заполнив заявку.
Группа компаний «ЕвроХолод» готова реализовать комплексные решения по устройству внутренних инженерных систем и сетей зданий. Мы предоставляем гарантию на купленную у нас технику и все монтажные работы!
Наши менеджеры бесплатно проконсультируют Вас по любым вопросам:
Ждем Вашего звонка по телефону: +7(495) 745-01-41
Наш email: [email protected]
О компании , Отзывы , Наши объекты , Контакты
Распечатать
Получить коммерческое предложение
Получите коммерческое предложение по вашему объекту, отправив сейчас быструю заявку.
Опишите кратко суть задачи:
www.airfresh.ru
конструкция, размещение и выполняемые функции
Спортивный зал – поистине уникальное место. Где ещё можно встретить столько людей, пришедших с одной целью – улучшать физические характеристики? Но из-за кучности людей и повышенных нагрузок здесь может встречаться неприятный запах, который как следствие, уменьшает положительный эффект от тренировок. Решением этой проблемы служит правильная вентиляция спортзала.
Прежде необходимо уточнить два основных момента:
- Вентиляция должна поддерживать оптимальную температуру и приток свежего кислорода.
- В спортзале не должно быть сильных потоков воздуха.
Если один из двух пунктов не будет соблюдаться, то вытяжка не сможет обеспечить должного эффекта. В первом случае, людям будет не очень приятно находиться в плохо пахнущем спортивном зале. Во втором – не стоит переусердствовать, иначе посетители простудятся. О том, что представляет собой эффективная вентиляция с правильным устройством, мы поговорим в этой статье.
Приток свежего воздуха должен быть для каждого человека

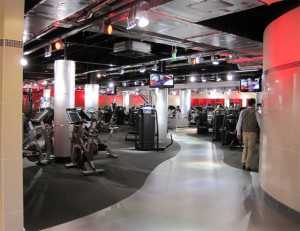

Тренажёрный зал
Требования к вентиляции спортзала более серьёзные, чем к жилым помещениям. Так как постоянные занятия физкультурой приводят к потообразованию и повышению содержания углекислого газа, фильтрация должна проводиться как можно чаще. Так, если в жилой комнате в норме воздух должен меняться каждые 10-20 минут в течение часа, то в спортзале необходимая частота составляет 7,5-10 минут за тот же промежуток времени. Такой показатель позволяет определить необходимую мощность вентиляционной системы. Также необходимо учитывать интенсивность нагрузки на каждого человека, но даже если она небольшая, не стоит отказываться от системы обмена кислорода.
Каждый спортзал имеет отличия от другого, даже если их размеры идентичны. За всё время было разработано множество архитектурных решений, но и они должны придерживаться определённых норм (особенно это касается высоты – не менее 6 метров). Так, на каждого спортсмена должно приходиться не менее 60 м3 свежего кислорода. Если в зале предусмотрены места для зрителей, то каждый из них должен получать по 20 м3 вентилируемого кислорода.
При подсчётах важно не забыть про другие, не менее важные помещения:
- Раздевалка.
- Душевые комнаты.
- Складские помещения.
- Кабинеты тренеров.
- Комнаты для массажа.
Вентиляционная система в зале
Здесь интенсивность воздухообмена рассчитывается исходя из стандартных нормативов. Необходимо учитывать, что в летний период газ должен охлаждаться, а зимой наоборот – его следует немного подогревать. Для достижения максимального эффекта, воздухораспределители в частных спортзалах необходимо устанавливать на высоте 2,5-3 метров и в районе 3-4 метров в общественных.
Канальные системы
Эффективную вентиляцию спортзала смогут обеспечить канальные системы. Именно их в подавляющем большинстве случаев используют при проектировке и строительстве, так как они обладают целым рядом преимуществ:
- Позволяют распределить поступающий воздух наиболее равномерно.
- Распределение обеспечивается не только в спортивном зале, но и во всех прилегающих к нему комнатах.
- Интенсивность обмена воздуха.
- Поддержание комфортной температуры.
- Отсутствие сквозняков.
Устройство канальной вентиляции представляет собой множество труб, по которым перемещается воздух. Эти трубы могут быть вмонтированы в стену или закреплены на ней. Жизненно необходимый газ перемещается по ним и выходит в разных местах спортзала. Таким образом, обеспечивается полное вентилирование всего зала.
Чаще всего, само устройство для циркуляции воздуха расположено на крыше. Монтаж в этом месте позволяет сэкономить пространство в зале для тренировок и избавить спортсменов от лишнего шума вентилятора. Хоть он работает не слишком громко, но в зале это очень мешает. В некоторых случаях систему монтируют в стены.
Скопление конденсата
Процесс работы вентиляции
Тёплый и влажный воздух имеет свойство оседать и скапливаться на потолке. Как следствие, он оказывает неблагоприятное воздействие на сам потолок, а при снижении температуры, начинает «перебираться» на пол и стены. Чтобы избежать подобных проблем, следует установить специальные вытяжные системы или системы для естественной вентиляции. Последний пункт должен быть оборудован утеплителем и поддонами для слива накопившегося конденсата.
Не запрещено обеспечивать повторную циркуляцию кислорода. Например, обогрев входящего кислорода использованным. Главное — соблюдать нормы кислорода на каждого человека. В ином случае, в зале будет становиться всё теплее и теплее, вплоть до жары.
Как было сказано выше, одна из главных проблем любого спортзала – это скопление конденсата из-за несоблюдения температурных норм и рекомендаций по уровню влажности. Подобная проблема может возникнуть не только из-за большого скопления людей в маленьком пространстве, но и вследствие использования «неправильных» систем циркуляции воздуха относительно материала интерьера спортивного сооружения. Так, если спортзал оборудован деревянными конструкциями, относительная влажность должна быть не менее 40-45%. Если же используются металлические, кожаные или другие материалы, влажность необходимо поддерживать в районе 35-60%.
Условия для вентиляции в спортзале
Нижний предел этих значений относится к холодным временам года, верхний – к тёплым. Конечно, осенью или зимой таких значений достичь невозможно, поэтому требуется дополнительное увлажнение. С этим помогут справиться отдельные увлажнители либо кондиционеры. Главное – чтобы устройства могли не только повышать влажность, но и снижать её при необходимости.
Размещение на крыше
Из-за внушительных размеров и мощности вентиляционных установок их далеко не всегда возможно гармонично установить в интерьер. Наиболее популярное решение этой проблемы – установка вентиляции на крыше здания. В таком случае управлять системой можно дистанционно – с помощью ПК или специального пульта. Такой подход не только удобен и современен, но и позволяет сохранить больше пространства в самом помещении для тренировок.
Вышеописанное устройство обладает не только внушительными габаритами, но и богатым функционалом. Так, в большинстве моделей присутствует множество разнообразных режимов для циркуляции. Чаще всего используется режим притока или вытяжки кислорода по отдельности, а также регулировка интенсивности циркуляции. Это может быть полезным в спортзалах, где поток людей и загруженность непостоянна.
Зачастую канальные системы вентиляции спортзала обеспечиваются устройствами для захвата выходящего воздуха и обогрева поступающего. Такой подход позволяет не только очистить кислород, но и обогреть его. Также существенным плюсом является экономия на электричестве и теплоснабжении. Не нужно будет использовать кондиционеры или обогреватели для поддержания нормальной температуры.
Следует сказать, что для установки системы на крыше необходимо привлечение строительной техники. Но если ваш бюджет не позволяет решить проблему таким способом, можно доставить систему на руках. Но для этого её необходимо будет разобрать по частям и собрать на крыше. Также эффективным решением может служить заказ установки для циркуляции воздуха у поставщика не в собранном, а в разобранном виде.
Несколько примеров
Системы вентиляции отличаются своим разнообразием. Главное – это выбрать наиболее подходящий вариант согласно вашему бюджету, площади помещения и особенностей здания. В качестве примера можете изучить несколько оптимальных вариантов устройства или же воспользоваться одним из них.
В первом случае система кондиционирования, располагающаяся на крыше здания, объединена с вентиляцией и имеет секцию вентилируемой вытяжки. Сама вентиляция обеспечивается наружным и рециркуляционным (то есть повторным) потоком кислорода. Подобное устройство позволяет решить сразу две проблемы: вопрос поддержания оптимальной температуры и процесс эффективной вентиляции. Так как присутствует система кондиционирования, зимой воздух подогревается, а в летний период охлаждается. Свежий кислород поступает через вентиляционные решётки, размещённые на стенах, а вытяжка проходит через скрытые полости и плафоны на потолке.
Во втором случае устройство кондиционирования и обмена кислорода в спортзале основывается на базе главного кондиционера. Вытяжка и нагрев происходит в теплообменнике с перекрёстно-точным устройством. Хотя подобное решение и требует значительных трат для установки, во время эксплуатации оно удивит экономией вашего бюджета.
Всё дело в рекуператоре – устройстве в системе вентиляции, через который утилизируется тёплый использованный кислород. Однако утилизация не проходит бесследно – поступающий воздух обогревается именно за счёт него. Как было сказано выше, такой подход затратный вначале, но экономный на всех этапах использования. Применение такого устройства позволит платить за отопление на 40-50% меньше.
Поддержанием оптимальной температуры в перекрёстно-точной системе занимается центральный кондиционер. Так, если в зале преобладает духота, в работу одним за другим включаются дополнительные секции вентиляторов, которые будут работать, пока не микроклимат не станет более благоприятным. В качестве источника холода используется холодильная машина и насосная станция, которые, как и сама система, устанавливаются на крыше. В результате чистый тёплый или охлаждённый воздух поступает в спортзал через специальные распределители, располагающиеся на полу. А плафоны на потолке занимаются удалением использованного кислорода.
oventilyatsii.ru
Вентиляция в спортивном зале: требования и обустройство
При строительстве фитнес-центра или спорткомплекса необходимо заранее продумать расположение и структуру коммуникаций, и обустройство вентиляции спортивного зала – один из наиболее важных вопросов. Если эта система отсутствует или ее монтаж проведен с ошибками, внутри во время занятий будет слишком душно или, напротив, холодно из-за сквозняков, понизится уровень кислорода в воздухе. В результате проводить спортивные тренировки или состязания в таком зале станет не просто некомфортно, но и опасно для здоровья.
Задачи системы вентиляции в спортзале
Главными задачами вентиляции в фитнес-центре или отдельном зале становятся следующие цели:
- Поддержание нужного температурного уровня внутри.
- Создание циркуляции воздуха, притока кислорода.
- Отсутствие сквозняков и духоты.
Если в спортивном зале отсутствует приточно-вытяжная система, в ходе эксплуатации в помещении могут появиться неприятные запахи, на стенах оседает конденсат, что приводит к размножению болезнетворных микроорганизмов и бактерий. Такая обстановка негативно сказывается на состоянии занимающихся людей, поскольку это способствует распространению и развитию инфекций. Кроме того, отсутствие вытяжки приводит к спертости воздуха, в результате во время занятий спортсмены ощущают упадок сил, утомляются раньше времени.
Вместе с тем опасна и неправильно сделанная вентиляция, при которой воздух циркулирует слишком быстро: это приводит к образованию сквозняков, что чревато всплеском простуд среди персонала и клиентов, повышенными потерями тепла и возрастанием затрат на отопление. Создание такой системы необходимо делать в рамках проекта, который формируется с учетом площади, высоты потолков, планировки помещения, частоты эксплуатации и других факторов.
Вентиляция спортзала
Требования к вентиляции закрытых спортивных комплексов
Согласно правилам по строительству СНиП 2.08-02-89, при создании вентиляции в спортивном зале необходимо обеспечить следующие показатели подачи воздуха:
- 80 кубометров в час для активно тренирующихся спортсменов и выступающих на соревнованиях.
- 60 кубометров – для людей, выполняющих упражнения при средней и малой нагрузке.
- 20 кубометров – для зрителей.
Нормы вентиляции для современных спортивных залов созданы с расчетом интенсивности выделения тепла, которое происходит при физической нагрузке и напрямую зависит от количества и тяжести упражнений. Кроме этого, при проектировании важно учесть, что приток и вытяжка должны быть одинаковыми во всех частях зала, в противном случае в помещении возникнет сквозняк. Чаще всего помещение находится в окружении раздевалок, душевых, тренерских комнат и других помещений; в отличие от спортзала, нормы вентиляции для них не установлены.
При создании проекта следует учитывать, что в зале полный цикл циркуляции воздуха должен происходить со скоростью не менее 7-10 минут с начала до конца. Этот показатель важен при расчете мощности принудительной вентиляции и вспомогательного оборудования.
Расчет и проектирование
При проведении расчетов вентиляции в спортзале необходимо определить минимальную производительность системы. Для этого можно воспользоваться следующей формулой:
V = a*L
Согласно формуле, V – производительность, a – количество лиц, одновременно занимающихся в зале или находящихся внутри в качестве зрителей, L – норма воздушного обмена. Также при создании проекта вентиляции в спортивном зале следует взять в расчет нормы. В этом случае формула будет следующей:
V=n*S*H
По этой формуле V = производительность, n – установленная строительными регламентами норма воздухообмена, S – площадь помещения, а H – высота.
Кроме того, в процессе проектирования вентиляции в зале необходимо учитывать следующие моменты:
- В помещении должны быть окна, желательно, чтобы они оснащались режимом проветривания.
- Систему вытяжки лучше проектировать с запасом: необходимо предусмотреть наличие шахт, рассчитать количество вентиляторов и устройств для принудительной циркуляции воздуха.
- Если воздух поступает с улицы, систему следует оснастить фильтрами, чтобы атмосфера в зале была максимально комфортной.
- Важно позаботиться о хорошей вентиляции не только в зале, но и душевых и раздевалках, в противном случае в здании может образоваться задержка конденсата, что приведет к появлению плесени.
- Желательно, чтобы проект предусматривал установку оборудования вдали от мест хранения инвентаря, а самой техникой можно было управлять дистанционно.
Один из вариантов действующей схемы вентиляции
Для обустройства в спортзале одним из наиболее популярных видов считается приточно-вытяжная вентиляция: ее создают в крупных и средних помещениях, тренажерных залах и фитнес-центрах, занятия в которых предусматривают интенсивные нагрузки и участие большого количества людей (от 10 человек и больше). Система работает по следующему принципу: приток происходит по воздуховодам, которые установлены под углом, решетки притока размещаются с равным удалением друг от друга на уровне 3,5-4 м от поверхности пола. В результате под потолком собираются массы теплого воздуха с большой влажностью, которые удаляются при помощи канального мощного вентилятора или установок, монтируемых в крыше.
В большинстве случаев работа приточно-вытяжной потолочной вентиляции дополняется возможностью открывать окна и удалять тяжелый воздух естественным образом. Желательно при проектировании учесть этот фактор и расположить оконные проемы в верхней части зала: в этом случае можно устанавливать створки в режим проветривания в перерывах между тренировками или во время, когда помещение закрывается.
Кроме приточно-вытяжной системы, в залах для спортивных занятий могут устраиваться и другие виды вентиляции. Точный выбор зависит от планировки и особенностей используемого помещения, интенсивности эксплуатации и прочих факторов. В некоторых зданиях, преимущественно с небольшой площадью, устраивают только вытяжку или лишь приточные каналы. Сам поступающий внутрь воздух может охлаждаться либо, наоборот, подогреваться для создания оптимальных условий для занятий. Если речь идет о крупном и вместительном крытом стадионе или зале, где помещается от 1000 зрителей, лучше сделать зонирование: область, предназначенная для тренировок и соревнований, имеет свою систему вентиляции, а приточно-вытяжная конструкция в зоне для посетителей работает отдельно от нее. Чтобы снизить затраты на кондиционирование или работу отопительной системы в зале, желательно устраивать вентиляцию с рециркуляцией воздушных масс.
Система кондиционирования и вентиляции спортивного зала на базе крышных кондиционеров с секцией вытяжного вентилятора
Распространенные ошибки
При создании вентиляции в больших залах или небольшом помещении проектировщики могут допустить ряд промахов. Наиболее часто встречаются следующие недочеты:
- Ошибки в расчете загрузки. Если в зале занимается больше человек, чем это было предусмотрено в проекте, вентиляция не сможет справляться с нагрузкой, в результате внутри будет душно.
- Создание естественной вентиляционной системы. В зале нельзя использовать только методы проветривания, поскольку таким образом не получится обеспечить достаточный воздухообмен.
- Выбор маломощного оборудования. Разновидность ошибки – использование старых вентиляторов при расширении или реконструкции зала: если его площадь меняется, необходимо устанавливать новую приточно-вытяжную технику.
Вывод: система вентиляции спортзала должна быть создана с учетом площади помещения, количества человек, на которое оно рассчитано, и назначения. Наиболее часто в тренажерных и спортивных залах устраивают комбинированную или принудительную приточно-вытяжную вентиляцию, обеспечивающую правильную воздушную циркуляцию и позволяющую поддерживать нужный температурный режим.
aeroclima.ru
необходимые расчёты, выбор и особенности монтажа
Помещения для занятий спортом должны быть обеспечены хорошим климатом, а этому может помочь качественная вентиляция фитнес-центра. Большое количество народа ежедневно занимается в залах, и почти все упражнения связаны с повышенными физическими нагрузками.
Недостаток кислорода отрицательно сказывается на здоровье человека. Нельзя допускать застаивания воздуха, он становится спертым и тяжелым. Для того чтобы этого избежать, нужна эффективная система удаления излишков углекислого газа из комнат. Система проветривания поможет также избавиться от неприятного запаха пота.
Современные спортивные комплексы предъявляют высокие требования к климатическим системам. Кроме очистки потребуется эффективный механизм установки нужного температурного режима для занятий. Система вентиляции подбирается для каждого зала индивидуально. Квалифицированные специалисты учитывают при проектировании климатического оборудования площадь спортивных зон и архитектурные особенности внутренних помещений здания. Перед началом любых работ должны быть проведены инженерные изыскания и создано техническое решение. Затем можно приступать к созданию проекта будущего климатического комплекса клуба.
Объемы потребления воздуха при различных физических нагрузках
Спортивные нагрузки
От степени активности спортсмена зависит то, какой объем кислорода необходим ему для поддержания хорошего состояния организма. Каждый час легкие человека перерабатывают определенное количество воздушной смеси:
- 20 куб.м в состоянии покоя;
- 40 куб. м при небольших нагрузках, не связанных со спортом;
- 80 куб.м для покрытия потребности в кислороде при интенсивных физических нагрузках.
Значения входящего потока для комнат клуба устанавливают из расчета максимальных норм потребления воздуха. Если в спортивном зале проходят соревнования, то на одного спортсмена в час должно приходиться не менее 80 кубических метров кислорода, а на каждого зрителя не менее 20.
Нормативы кратности обновления воздуха
В спортивных залах кратность обновления воздушной смеси может варьироваться в зависимости от рода физической деятельности спортсмена. Это значение показывает, насколько интенсивно в течение часа происходит обновление газовой среды в помещении. При этом для разных типов нагрузок введены определённые нормы:
Зал тренажёров
- Залы силовой и акробатической подготовки: приток воздуха – 3 кубических метра в час, вытяжка – 2.
- Учебные классы и комнаты для тренерского и судейского состава: приток – 2 куб.м/ч, вытяжка – 3.
- Гардероб верхней одежды: вытяжка – 2 куб.м/ч.
- Раздевалки при душевых и массажных кабинетах: вытяжка – 2 куб.м/ч.
- Душевые: приток – 5 куб.м/ч, вытяжка – 10.
- Массажный кабинет: приток – 4 куб.м/ч, вытяжка – 5.
- Помещения для сушки спортивной одежды: приток – 2 куб.м/ч, вытяжка – 2.
Расчет вентиляции помещений для спорта
Перед установкой вытяжки вычисляют объем воздуха, который потребуется для определенного количества посетителей клуба. Для расчетов можно воспользоваться формулой: P = N х L (норм).
При этом латинской буквой N обозначено количество людей, находящихся в комнате во время проведения занятий. L (норм) соответствует нормативному значению объемов потребления воздуха при интенсивных занятиях спортом. Для фитнес-клуба оно будет равно 80 кубических метров в час.
Фитнес-зал
Используя значения кратности обновления воздуха, можно применить для расчетов формулу: Р = S х H х n.
Вентиляция фитнес-центра в этом случае рассчитывается на основе площади зала. Значения показателя n (кратности обновления воздуха в час) берутся в зависимости от типа использования помещения согласно нормативам. В этой формуле S соответствует площади спортивного зала, а H показывает высоту потолков. Перемножая эти значения, можно получить необходимую производительность приточной установки.
Специалисты сравнивают полученные результаты расчетов по двум формулам и отдают предпочтение большему значению производительности.
Выбор климатической системы
Основным условием установки воздуховодов должно стать то, что вентиляция фитнес-центра должна извлекать из помещения отработанный воздух, а входящий поток – равномерно распределять по залу.
Для комнат небольшой площади подойдет малогабаритная установка на базе моноблока. Она проста в монтаже, ее можно закрепить даже рядом с подвесным потолком. При выборе устройства можно подобрать модель нужных габаритов и мощности. Оптимизированная конструкция и дополнительное оборудование позволят очистить воздушную смесь, повысить температуру в зале или охладить ее.
Большие площади спортивных залов требуют более детального подхода. Тут для вентиляции понадобится полноценная общеобъемная приточно-вытяжная система. Минус таких конструкций в том, что для их монтажа нужно приглашать специалистов. Если с креплением установки не возникнет проблем, то самостоятельно развести сеть каналов (воздуховодов) уже не получится. Потребуется помощь профессионалов. Затраты на проведение работ оправдывает только будущая вентиляция фитнес-центра высокого качества.
Принцип ее работы следующий: воздух с улицы подается через систему фильтров посредством включения приточной установки, одновременно вытяжка удаляет отработанный объем воздушной смеси с низким содержанием кислорода. Повысить температуру входящего потока можно с помощью калориферов, а охладить встроенными кондиционерами. Более экономичный вариант подогрева воздуха – рекуператор. С помощью него входящий поток будет нагреваться теплым отработанным воздухом. Потоки не контактируют, поэтому рекуператор не повлияет на чистоту поступающей воздушной смеси.
Выбор типа воздуховодов для фитнес-центра
Воздуховоды различаются между собой по форме. Можно их встретить в разных вариантах исполнения, но наиболее популярны прямоугольные (или квадратные) и круглые. Специалисты отмечают, что выбор формы зависит от конкретных условий при монтаже климатической системы. К примеру, прямоугольные (квадратные) воздуховоды довольно компактны, и их можно устанавливать в непосредственной близости от подвесных потолков.
Система вентиляции
При составлении проектной документации важно подобрать оптимальный тип воздуховода. От его пропускной свободности будет зависеть эффективность работы вентиляционной системы. Нужно исключить перегрузку на приточных и вытяжных установках.
Проектирование включает в себя вычисления площадей сечения для каналов отвода воздуха. Для круглых типов установок используют следующую формулу: S = (π х D2)/4.
Диаметр воздуховода круглой формы (D) рассчитывается в сантиметрах. Прямоугольные и квадратные типы установок имеют иной порядок вычислений: S = A х В.
Буквой А обозначают ширину прямоугольного или квадратного воздуховода в сантиметрах, а буквой В – длину.
Для облегчения задачи, расход воздуха и размер сечений нескольких наиболее распространенных типов воздуховода можно определить с помощью таблицы:
| Основные размеры воздушных каналов | Площадь сечения канала, кв.см | Расход воздуха в зависимости от скорости воздушного потока, куб.м/ч | |||||
| Для круглого сечения: диаметр трубы, см | Для прямоугольного (квадратного) сечения: размеры сторон,см | при 2 м/с | при 3 м/с | при 4 м/с | при 5 м/с | при 6 м/с | |
| 10 | 6,3х12,5 | 79 | 57 | 85 | 113 | 142 | 170 |
| 11 | 9х10 | 90 | 65 | 97 | 130 | 162 | 194 |
| 12,5 | 10х12,5 | 125 | 90 | 135 | 180 | 225 | 270 |
| 14 | 12,5х12,5 | 156 | 112 | 169 | 225 | 281 | 337 |
| 16 | 10х20 | 200 | 144 | 216 | 288 | 360 | 432 |
| 18 | 16х16 | 256 | 184 | 276 | 369 | 461 | 553 |
| 20 | 10х31,5 | 315 | 227 | 340 | 454 | 567 | 680 |
| 22,5 | 16х25 | 400 | 288 | 432 | 576 | 720 | 864 |
| 25 | 12,5х40 | 500 | 360 | 540 | 720 | 900 | 1080 |
| 30 | 20х35,5 | 710 | 511 | 767 | 1022 | 1278 | 1533 |
| 31,5 | 25х31,5 | 787 | 567 | 850 | 1134 | 1417 | 1701 |
| 35 | 20х50 | 1000 | 720 | 1080 | 1440 | 1800 | 2160 |
| 40 | 25х50 | 1250 | 900 | 1350 | 1800 | 2250 | 2700 |
Стоит учитывать, что для каждого воздушного канала расчет значений сечения и объема, проходящих через него газов, производится индивидуально. Вычисление потока воздуха в магистрали климатической системы проводится отдельно.
Система проветривания должна создавать приятную атмосферу, а воздушный поток не должен идти с большим напором. Поступление кислорода должно быть незаметным. Это позволит избежать сквозняков в спортивных залах. Также важно выбирать комфортную температуру для проведения тренировок. Если эти условия не будут должным образом соблюдены, то посетители спортивного клуба будут часто страдать от простудных заболеваний.
oventilyatsii.ru
Вентиляция спортивного зала – проектирование
Каждый человек, особенно после 40 лет, должен обязательно поддерживать хорошую спортивную форму. К сожалению, в условиях большого города этого сделать практически невозможно по нескольким причинам. Первой причиной является малое количество мест для занятия физической культурой. Многие возразят, что если есть желание, то можно бегать в вокруг дома. Но вот вторая проблема заключается в большой загрязненности воздуха в городах. Занятия спортом в таких условиях ни к чему хорошему не приведут.
Именно поэтому большинство жителей мегаполисов находят единственную возможность для занятий спортом – это посещение спортивных залов и площадок. Но по каким критериям это большинство выбирает себе место для борьбы с гиподинамией? Правильно, по стоимости посещения и расположению к дому. Чем ближе спортивный зал к дому, тем он лучше. Но мало кто обращает внимание на состояние воздуха в помещениях такого спортклуба. А ведь микроклимат играет важнейшую роль в наполнении организма кислородом при интенсивных нагрузках. Организм человека нагревается, а организм интенсивно занимающегося человека, к температуре добавляет и влажность в виде пота, плюс углекислота, концентрация которой растет при тренировках. Подумайте, какую гремучую смесь мы вдыхаем при плохой вентиляции спортивных площадок.Требования к вентиляции закрытых спортивных комплексов
На любой спортивной площадке предполагаются активные физические нагрузки, а значит и выделения тепла, поэтому основным требованием к системе вентиляции помещений спортивно-развлекательного назначения является осуществление подачи воздуха из расчета 80 м3 на одного занимающегося физическими упражнениями и 20 м3 на одного болельщика. Эти данные и являются определяющими для проектирования и расчетов требуемого типа вентиляции и выбора мощности вентиляционного оборудования. Еще одним требованием к воздухообороту в спортзалах является организация одинакового притока с вытяжкой. Такое равнозначное распределение мощностей исключает появления сквозняков, которые будут плохо влиять на самочувствие спортсменов. Спортивная площадка, как правило, окружена раздевалками, душевыми, тренерскими комнатами и гардеробами. К вентиляции этих помещений никаких особых требований не выдвигается
к оглавлению ↑Правильный расчет – основа проектирования
Для создания правильно функционирующей и экономически обоснованной климатической системы спортивного зала, необходимо тщательное планирование и ее расчет, итогом которого станут данные, на основании которых и будет проведено проектирование этого помещения. Он включает в себя:
- Расчет требуемой кратности воздухообмена — сколько раз воздух полностью должен смениться за час.
- Расчет расхода воздуха его скорости движения и нужное сечение воздуховодов.
- На основании предыдущих данных делается подбор необходимого оборудования для вентиляции помещений, устанавливается точное месторасположение воздуховодов и приточных вентиляционных решеток.
Стандартные решения – не для спортивных площадок
Проектирование систем вентиляции и кондиционирования в спортивных залах практически никогда не имеет стандартных решений из-за индивидуальных особенностей каждого такого объекта. Наиболее эффективным вариантом для большинства спортивных площадок и залов является обустройство в них канальной системы приточно-вытяжной вентиляции, оснащенной системой фильтрации воздуха, его обогревом и охлаждением, а также системой автоматики, которая будет следить за всеми процессами и климатическими изменениями. Охлаждение воздуха в спортзале решается одним из несколько доступных вариантов:
Каждый из этих вариантов способен в короткое время создать зону комфортного микроклимата понизив температуру воздушных масс в помещении, и создать в нем условия, которые будут препятствовать перегреву организма.
к оглавлению ↑Один из вариантов действующей схемы вентиляции
Наиболее распространенной схемой для небольших помещений, спортивно-развлекательного назначения, является механическая приточно-вытяжная вентиляция.
- Приток воздуха в основное помещение осуществляется по воздуховодам, направленным под углом к полу.
- Решетки приточной вентиляции устанавливаются по всему залу, равномерно, на высоте от пола 3-4 метра. Именно такое расположение обеспечивает наиболее эффективную циркуляцию воздушных масс.
- В пространстве под потолком скапливается наиболее влажный и теплый воздух, удалять который можно несколькими способами: крышными вентиляционными установками, или установленным в воздуховод общеобменной вентиляции канальным вентилятором.
- Если стены спортзала оборудованы в верхней его части окнами, то можно обустроить выход отработанного воздуха естественным путем. Это может значительно снизить общую стоимость по обустройству вентиляции в помещении.
В спортивном зале могут использоваться и другие виды вентиляции, выбор которой зависит от архитектурных особенностей здания и требований, предъявляемых к конкретному сооружению. Для увеличения эффективности, может осуществляться только приток или вытяжка воздуха. Могут быть использованы комбинированные схемы вентиляции.
Приточный воздух может подогреваться или охлаждаться. Допускается даже использование рециркуляции в таких постройках, но с нормированным поступлением свежего воздуха. Все зависит от возможностей применяемого оборудования.
Наиболее распространенные ошибки при проектировании таких помещений
- Одной из самых распространенных ошибок при проектировании вентиляции в спортивных залах является неправильный расчет загрузки спортзала. При большем количестве людей нарушается воздухообмен, появляется духота из-за нехватки кислорода в помещении. Решением таких проблем может стать внесение изменений в проект, новые расчеты и замена оборудования на более мощное.
- Второй ошибкой, при проектировании спортивного зала является отсутствие системы вентиляции как таковой, т.е. есть, но естественная, абсолютно не обеспечивающая эффективный воздухообмен. Так часто бывает, когда помещение под спортивный зал переделывается из жилого фонда.
- Многие, для экономии средств устанавливают оборудование для вентиляции и кондиционирования гораздо меньшей мощности, чем расчетная. При небольшом количестве посетителей это не так заметно, но когда люди начинают посещать такой спортклуб, то немедленно появляется в помещениях стойкий запах пота, который не успевает удаляться. А это значит, что резко повышается влажность воздуха, которая потом конденсируется на потолке, стенах и спортивном инвентаре.
На видео происходит разбор основных характеристик вентиляционной системы для фитнес-клуба: http://www.youtube.com/watch?v=h4tanB3OTRw
Совет.
Если вы по приходу в спортивный зал увидели капли конденсированной влаги на стенах или на спортивном инвентаре, то прекратите занятия и немедленно уходите, так как занятия спортом в таком спортивном клубе не только не полезны, а даже опасны для здоровья.
ventilationpro.ru
Вентиляция спортзала — нормы, правила обустройства
Систему вентилирования помещения продумывают ещё на этапе строительства фитнес-центра или спортивного комплекса вместе с другими коммуникациями. Если её монтаж выполнен неправильно или она вовсе отсутствует, занятия в зале будут не только некомфортными, но и опасными для здоровья. Необходимо разобраться, какую функцию выполняет вентиляционная система в залах для занятий спортом, какие предъявляются к ней требования, а также рекомендации по монтажу.
Назначение вентиляции в спортзале
Вентиляция спортзала выполняет следующие функции:
- поддерживает заданный температурный режим внутри помещения;
- обеспечивает приток свежего воздуха, насыщенного кислородом;
- предотвращает образование сквозняков.
Когда система кондиционирования не справляется, в помещении образуется неприятный запах, а на стенах оседает конденсат. Это способствует размножению микроорганизмов. Такое качество воздуха способствует быстрой утомляемости спортсменов и упадку сил. Поэтому занятия фитнесом рекомендуется проводить в хорошо проветриваемых помещениях.
Когда вентиляционная система слишком мощная, воздушные массы быстро перемещаются по комнате. Это создаёт сквозняки, которые приводят к простудным болезням клиентов и персонала, а также потерям тепла в помещении. Благодаря последнему пункту возрастают затраты на отопление.
Типы вентиляционных систем
Для вентиляции спортивных сооружений небольшой площади устанавливают преимущественно системы с приточно-вытяжной моноблочной установкой. Монтаж такой конструкции достаточно прост, поскольку она уже находится в собранном состоянии.
Для больших комплексов рассчитывают индивидуальную схему приточно-вытяжной вентиляции сборного типа, которая состоит из нескольких элементов.
Используются системы преимущественно канального типа. Они обладают следующими достоинствами:
- максимально равномерно распределяют свежий воздух внутри помещения;
- высокая интенсивность обмена воздухом;
- не создают сквозняков;
- поддерживают одинаковую температуру по всей площади спортивного зала.
Воздух подаётся через приточные распределители. В зависимости от времени года он либо нагревается, либо охлаждается до требуемой температуры. Удаление отработанного воздуха осуществляется вытяжными установками, которые находятся под потолком.
Чтобы поддерживать единый температурный режим, холодный воздух подогревают перед тем, как он попадёт в зал. Происходит это следующими способами:
- С помощью электрического или водяного нагревателя. Его встраивают в вентиляционный канал. Поскольку спортивный зал нуждается в большом количестве свежего воздуха, использование данных нагревательных устройств является экономически необоснованным. Поэтому чаще всего устанавливают рекуперативные устройства.
- Приточно-вытяжная система с рекуперацией. В этом случае подогрев осуществляется благодаря отдаче тепла отработанного воздуха. Это позволяет экономить до 70% электроэнергии. Когда в сильные морозы мощности рекуперативной вытяжки не хватает для подогрева воздуха, используют дополнительный электроконвектор.
В тёплый период года охлаждение выполняется с помощью:
- Автономных сплит-систем кондиционирования или мультизональных VRF — систем для спортивных залов с большой площадью. Внутренние блоки могут устанавливаться внутри каналов, на стене, или выбирают устройство кассетного типа. Внешние блоки крепят на фасадах или крышах зданий.
- Встроенных в каналы охладительных систем. Их используют компрессорно-конденсаторные блоки и испарители в приточном канале. Такая конструкция является более сложной, а её проектирование происходит на этапе выбора системы вентилирования.
Предъявляемые требования и нормы
Вентиляционным системам предъявляются требования соответствующих норм. Объём воздухообмена должен быть следующим:
- 80 м³ на одного человека, активно занимающимся спортом;
- 20 м³ на одного болельщика.
При этом свежий воздух должен равномерно распределяться по всей площади зала, чтобы избежать появления сквозняков. Кратность воздухообмена составляет 7–10 минут в час. Скорость движения воздуха для помещений, в которых активно занимаются спортом, составляет:
- 0,3 м/с — для спортивного зала единоборств;
- 0,5 м/с — для помещений с другой активностью.
В спортивном зале температура воздуха должна быть в диапазоне +16…+18 °C, а уровень влажности не более 35–36%. В залах, где проходят силовые занятия, температурный режим составляет +15…+16 °C, а для йоги — +19…+20 °C. В холодный период года не более +20 °C.
Рекомендации по обустройству вентиляции спортивных залов
Кроме проветривания, вентиляция спортивных залов должна обеспечивать выведение влаги, удаление химических выделений, которые образуются при подготовке бассейна, и избытка озона в соляриях. Для универсальных залов рекомендуется устанавливать климатические установки, которые позволяют быстро менять температуру и влажность воздуха в зависимости от вида занятий.
ventinginfo.ru
