Вентиляция в ванной комнате и туалете: принцип работы, монтаж

Ванная и туалет — это комнаты, в процессе обустройства которых в первую очередь нужно подумать об организации интенсивного воздухообмена. Это обусловлено спецификой эксплуатации гигиенических помещений. Загрязненный и переувлажненный воздух должен беспрепятственно отводиться, а на смену ему поступать свежая порция.

Мы расскажем, как должна быть устроена вентиляция в ванной комнате и туалете по строительным нормативам и правилам. В представленной нами статье детально разобраны проверенные на практике варианты организации вентилирования. Самостоятельные домашние мастера у нас найдут подробные монтажные руководства.

Содержание статьи:

Для чего нужна вентиляция?

Мнение о том, что отсутствие вентиляционной шахты в ванной и туалете приведет только к запотеванию зеркал, в корне ошибочно. Основная проблема заключается в появлении грибка (чаще всего его можно заметить на швах между плиткой) и ржавчины на поверхности техники и мебели.

Нередко именно из-за неправильно спроектированной вентсистемы коррозия поражает рабочие детали стиральной машины, что и является причиной ее поломки. Этим список проблем, к которым приводит отсутствие интенсивного воздухообмена, не заканчивается. В итоге плохая вентиляция окажет губительное влияние на здоровье жильцов.

Санитарные требования и нормы

Существуют специальные нормы, которых нужно придерживаться при организации принудительного воздухообмена в комнатах с повышенными показателями влажности. Как минимум нужно обеспечить приток свежего воздуха в размере 6-7 м3/час на каждый кубометр ванной комнаты и порядка 8-10 м3/час — для туалета или совмещенного санузла.

Специалисты рекомендуют организовывать вентиляцию, производительность которой на 20% больше требуемого объема в м3/час

Отличие естественной вентиляции от принудительной

Существует естественная и принудительная вентиляция. В первом случае воздухообмен обеспечивается за счет циркуляции воздушных масс через дверные и оконные проемы. Около века назад естественная вентиляция считалась наиболее эффективным способом.

Сегодня же она неспособна обеспечить достаточный уровень воздухообмена, поэтому используется лишь для притока. Чтобы полноценно проветрить помещение, выбирают вариант с принуждением. Ведь никому не захочется надолго открывать окно зимой и выпускать тепло.

Организация принудительной вентиляции подразумевает установку вытяжного вентилятора. Благодаря этому можно сохранить драгоценное тепло, вывести лишнюю влагу и наполнить помещение свежим и чистым воздухом в считанные минуты.

Основной причиной, почему стоит устанавливать принудительную вентиляцию, является точно подогнанные по размеру дверные проемы и герметичность современных стеклопакетов. Такой перфекционизм, сохраняя тепло, делает невозможным какой-либо естественный воздухообмен

Расчет оптимальной производительности

Перед походом в магазин и покупкой оборудования для установки принудительной вентиляции в туалете и ванной комнате необходимо провести некоторые расчеты. Для выбора оптимального по производительности оборудования нужно знать точный объем и тип помещения.

Каждая комната имеет свою кратность воздухообмена. Эта характеристика показывает, сколько раз должен полностью обновиться воздух в комнате за единицу времени (обычно берется один час). Так как ванная и туалет считаются одними из самых влажных мест в любой квартире или доме, то рекомендуется максимальное значение кратности воздухообмена, равное 10.

Чтобы рассчитать оптимальную производительность , необходимо подсчитать объем помещения. Для этого нужно площадь комнаты умножить на высоту потолков.

Далее полученное значение умножается на показатель кратности воздухообмена. Результатом вычисления является минимальная мощность вытяжной системы для ванной и туалета (м3/час).

Если вентилятор невозможно разместить в оптимальном для организации интенсивного воздухообмена месте, то его мощность необходимо умножить в 2-3 раза

А также следует сразу же предусмотреть отверстия для притока воздуха. Для этого можно оставить зазор до 2 см между полом и дверью, установить специальные решетки в нижней части дверей в ванную и туалет или просверлить отверстия самостоятельно. Но последний вариант выглядит не самым привлекательным образом.

Классификация вытяжных вентиляторов

Планируя обустройство вентсистемы, особое внимание стоит уделить принципу ее работы и отдельным составляющим. Ведь от этого зависит производительность, уровень шума оборудования, стоимость монтажа и долговечность.

Для принудительной эвакуации отработанного воздуха из комнаты используется три типа вентиляторов:

  • диаметральные;
  • осевые;
  • радиальные.

Первая разновидность приборов предназначена для работы в тепловых пушках и системах кондиционирования. Поэтому для организации вентиляции в ванной и туалете она не подходит. Остается выбирать из двух других типов.

Основное отличие осевых моделей от радиальных заключается в их невысокой стоимости и большой мощности. Но при этом устройство будет достаточно сильно шуметь. Осевой вентилятор представляет собой рабочее колесо, к которому крепятся лопасти. Система приводится в действие электродвигателем.

Что касается радиальных агрегатов, то их функционирование основано на действии центробежной силы. Благодаря вращению рабочего колеса вместе с лопастями осуществляется перемещение воздушных масс.

При этом можно изменять наклон лопастей, за счет чего уменьшается количество потребляемой прибором энергии и снижается уровень издаваемого им шума. С популярными моделями , предназначенных для установки в ванных комнатах, ознакомит рекомендованная нами статья.

Чтобы воздух из вентиляционной шахты не возвращался обратно в помещение, рекомендуется покупать устройства с обратным клапаном. Такие приборы незаменимы в современных квартирах

Основные критерии выбора оборудования

Производители предлагают просто огромный ассортимент . Поэтому не удивительно, что каждый неподготовленный покупатель впадает в ступор и даже не подозревает, что ему лучше заказать.

Покупая вытяжной прибор для ванной и туалета, нужно обращать внимание на следующие моменты:

  1. Диаметр воздуховода. В зависимости от этой характеристики выбирается патрубок вентилятора. Как правило, у стандартных моделей диаметр равен 150, 125 или 100 мм.
  2. Наличие/отсутствие воздуховодов, а также их месторасположение в комнате. Эти критерии влияют на то, где будет установлен вентилятор.
  3. Мощность. Характеристика важна при выборе, чтобы в будущем вытяжное оборудование справлялось с возложенными на него функциями.
  4. Наличие защиты от влаги. Маркируется этот показатель латинскими буквами IP. Минимально необходимым значением для сантехнического узла является IP30, но лучше немного потратиться и заказать прибор с IP44. В последнем случае он будет расположен в специальном герметичном кожухе, защищенном от влаги и брызг.
  5. Уровень шума. Этой важной характеристике мало кто уделяет должное внимание, а зря. Ведь бесшумная вытяжная система сделает нахождение в ванной и туалете более комфортным.

Учитывая эти тонкости можно выбрать модель, которая будет стоить недорого и удовлетворит все пожелания.

Обычно комплектация вентилятора включает в себя сам прибор и четыре дюбеля, которые понадобятся для его монтажа. Для упаковки устройства в большинстве случаев используется картонная коробка

Дополнительные функции оборудования

Отличным решением будет заказать вентилятор с дополнительными функциями. Чаще всего покупатели отдают предпочтение моделям со встроенным таймером.

В этом случае пользователь может оставить заводские настройки или программировать функционирование прибора самостоятельно, изменяя время работы, задержку включения и т. д. Благодаря этому можно автоматизировать процесс вентиляции туалета и ванной.

Устройства со встроенным таймером стоят достаточно дорого. Поэтому к их выбору следует относиться со всей ответственностью. Лучше всего себя зарекомендовала продукция от компании Maico. Этот производитель предлагает целый ряд моделей, которые оснащены не только таймером, но и другими дополнительными функциями.

Сэкономить электроэнергию помогут вентиляторы, позволяющие переключать базовую нагрузку. То есть агрегат умеет работать в двух режимах: наполовину своей мощности и на полную, когда нужно за кратчайшее время обновить воздух в комнате. Благодаря такой функции значительно уменьшается шумность вентиляционной системы и экономится электроэнергия.

Неплохим решением будет покупка устройства с часами или подсветкой. Такие дополнительные функции сделают прием душа или ванны более удобным и комфортным

Любой специалист отдаст предпочтение прибору со встроенным датчиком влажности. Его особенность в том, что он включается только по сигналу встроенного гигрометра. Благодаря такой функции экономится электроэнергия и отпадает необходимость в выводе для вентилятора отдельной электроточки или подключении прибора к выключателю света.

Составляющие и материалы системы

На сегодняшний день вентиляция собирается из круглого или прямоугольного сечения. Как правило, они изготавливаются из металла или пластика. Монтируются эти элементы за подвесным потолком.

Если речь идет о ванных комнатах и туалете в небольшой квартире, то в таком жилье вентиляционный канал представляет собой отверстие в стене, куда вставляется вентилятор. В этом случае проектировать сложную, разветвленную систему нет никакого смысла и нужды.

Что касается частных домов, то для них вентиляция сооружается из следующих элементов:

  • Воздуховодов. Намного удобнее устанавливать прямоугольные воздуховоды. Они компактно помещаются под потолком и не занимают лишнего пространства. Это трубы, длина которых может составлять 2, 1 и 0,5 м.
  • Вентилятора. Применяется накладной или встраиваемый прибор. Последнюю разновидность лучше использовать в разветвленных и сложных системах. Накладные модели рекомендуется применять для вентилирования одного помещения.
  • Поворотных колен. В случае с прямоугольными трубами поворотные колена могут быть вертикальными и горизонтальными.
  • Соединительных муфт. Эти элементы используются для соединения прямых участков вентиляционной системы.
  • Обратных клапанов. Они предназначены для предотвращения попадания воздуха и насекомых из шахты.

В процессе монтажа также понадобятся крепления. Намного удобнее использовать уже готовые элементы. Они значительно упростят процесс монтажа и ускорят работу.

Но если нужно сэкономить, то элементы крепления можно сделать и самостоятельно

В случае ошибки в проектировании или недостаточно эффективной работы системы вентилирования в ванной и туалете частного дома устранить проблему можно установкой в стену. Особенности выбора указанного прибора и монтажные правила приведены в статье, с содержанием которой мы советуем ознакомиться.

Монтаж вентиляции в ванной и туалете

Перед началом монтажных работ необходимо провести подготовительные. Прежде всего, нужно сравнить диаметр вытяжного прибора с размером шахты.

Если вентиляционное отверстие оказалось большим, то в него вставляется пластиковая труба или гофра. При этом пустоты следует заделать при помощи монтажной пены. Если вход в вентиляционную шахту меньше, то его можно расширить при помощи перфоратора.

Определение места для установки

Чтобы принудительная вентиляция была максимально эффективной, недостаточно только приобрести мощное оборудование. Не менее важно выбрать правильное место для установки.

Так как предназначена для удаления горячего влажного воздуха, то оптимальным решением будет его монтаж в верхней части стены, которая расположена напротив двери.

Немаловажным является организация притока в помещение – предстоит встроить специальную решетку в нижнюю часть двери или оставить обычную щель под дверью (более экономный способ). Такие варианты позволят свежему воздуху поступать из жилого помещения в ванную.

Диагностика состояния вентиляционного канала

Если задумывается переделка ванной или туалета, то перед началом каких-либо работ следует провести доступными для хозяев способами.

Прежде всего, проверяется тяга, для чего к шахте прислоняется лист обычной бумаги, зажженная спичка или зажигалка. Если бумага прилипает к решетке вентиляции, а пламя накреняется в сторону канала, то это хороший знак.

Чтобы улучшить тягу, рекомендуется проверить, загроможден ли вентиляционный канал мусором, оставшимся после неумелых ремонтных работ или по каким-либо другим причинам. После прочистки следует проверить тягу при открытой и закрытой двери

Выбор схемы подключения прибора

Если рассматривать стандартную квартиру в новостройке, то в подавляющем большинстве случаев естественной вентиляции недостаточно, чтобы вывести всю лишнюю влагу из ванной. Единственным исключением является частный дом, в туалете которого есть окно.

Но при обустройстве принудительной вентиляции интересует вопрос: как долго должен работать вытяжной прибор? Зачастую владельцы квартир . Это значит, что устройство сможет работать ровно столько, сколько человек будет находиться в ванной. Этого может оказаться недостаточно.

Второй способ основан на подключении вентилятора к отдельному выключателю. Но в этом случае пользователь будет забывать включать/выключатель прибор. Поэтому подходящим решением станет установка вентилятора с датчиком влажности. Такие приборы работают автономно и без участия человека удаляют лишнюю влагу из ванной комнаты.

Благодаря удобству и экономии электроэнергии наибольшим спросом пользуется способ, когда вентилятор подключается к выключателю света. Но этот способ не отличается высокой эффективностью

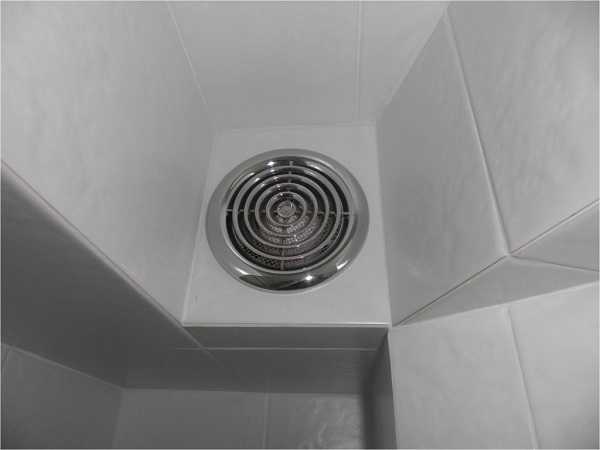

Тонкости установки вентилятора

Прежде чем приступать к обустройству вентиляционной системы, в обязательном порядке нужно ознакомиться с инструкциями, идущими в комплекте с приборами. В подавляющем большинстве случаев во вкладыше подробно описан весь процесс монтажа. Это значительно упростит и ускорит работу.

Самый трудоемкий этап – установка и подключение вентилятора.

Если рекомендаций производителя нет или отсутствует перевод на родной язык, то следует совершать действия в приведенной ниже последовательности:

  1. Снять лицевую крышку.
  2. На те области, где вентилятор примыкает к стенке, необходимо нанести полимерный клей, силикон или жидкие гвозди. Все перечисленные способы крепления прекрасно подойдут, так как вытяжные приборы чаще всего изготавливаются из пластика и, соответственно, имеют небольшой вес. Поэтому жидких гвоздей будет достаточно.
  3. Вставить вентилятор таким образом, чтобы его рабочая часть (электрический двигатель и колесо с лопастями) были полностью “утоплены” в стене.
  4. Плотно прижать корпус агрегата, чтобы клеящий состав успел схватиться.
  5. Установить противомоскитную сетку. Этот элемент убережет от проникновения из вентиляционного канала в помещение разнообразных насекомых и мусора.
  6. Закрепить лицевую крышку при помощи саморезов или дюбелей, которые идут в комплекте.

Заключительный этап — это прокладка кабеля и подключение вентиляционной системы к электрической сети.

Весь процесс монтажа достаточно простой, но если возникли какие-либо проблемы или сложности, то лучше доверить эту работу профессионалам

Принудительная вентиляция значительно увеличивает объем выводимого из помещения воздуха. Но так как лицевая крышка перекрывает немалую часть канала, когда устройство выключено, скорость потока уменьшается в несколько раз. Из-за этого значительно падает его производительность.

Решается вышеуказанная проблема путем установки воздухозаборной решетки. Это поможет восстановить нормальную работоспособность. Второй способ заключается в том, чтобы оставить между лицевой крышкой и стеной небольшой зазор (1-3 см). В получившуюся щель будет засасываться воздух и вентиляция будет работать в нормальном режиме.

При подключении вентиляционной системы к электрической сети необходимо придерживаться правил безопасности. Прежде всего, нужно убедиться, что провода обесточены. К тому же, для их соединения лучше использовать не «скрутки», а клеммные колодки

Распространенные ошибки при монтаже

Если обустройством вентиляционной системы занимается неопытный мастер, то нередко возникают ситуации, когда после окончания работы ее производительность не удовлетворяет пожелания жильцов или она не отличается эффективностью.

Причина этого заключается в допущении ошибок при монтаже. Чтобы избежать появления элементарных проблем, необходимо знать некоторые нюансы.

Чаще всего встречаются такие ошибки при устройстве вентиляционной системы:

  • канал спроектирован некорректно, что значительно затрудняет движение воздуха;
  • вентиляторы сильно шумят при работе;
  • герметичность соединения шахты нарушена;
  • вентиляционная система проходит через жилое помещение и ее шум мешает нормальной жизни семьи.

Если проектирование было выполнено неправильно, то перечисленные выше проблемы обязательно появятся. При этом нередко для их исправления нужно полностью переделывать систему вентиляции.

В некоторых случаях сильный гул при работе вентилятора является ярким признаком его неправильной установки и допущения ошибки, которая называется “соосность”. Решается данная проблема путем демонтажа устройства и его повторного монтажа, но уже с точным соблюдением технологии

Можно пойти легким путем. Например, для уменьшения шума рекомендуется использовать шумопоглотители. Что касается повышения производительности вентиляции, то для этого придется установить новый, более мощный вытяжной прибор и проверить качество обустройства притока воздуха в ванную и туалет.

Рекомендации опытных специалистов

Людям, которые впервые сталкиваются с организацией вентиляции в ванной комнате и туалете, будет полезно ознакомиться с советами от опытных мастеров. Прежде всего, они рекомендуют обеспечить нормальный приток свежего воздуха в помещение. Ведь в противном случае работа вытяжного вентилятора будет бессмысленной.

Совсем необязательно покупать дорогие и габаритные системы. Трата баснословных сумм не всегда является оптимальным решением. Достаточно правильно и грамотно подобрать приборы, тогда даже дешевые модели прекрасно справятся с вентиляцией помещения.

Выбирая вентилятор, ни в коем случае нельзя экономить на качестве. Ведь от этого зависит здоровье каждого члена семьи, а также срок службы прибора. Лучше один раз потратиться, но заказать устройство, которое верой и правдой будет служить десятилетиями

Если в доме есть кондиционер, ионизатор, очиститель, и им подобные приспособления, то заниматься монтажом вентиляции все так же необходимо. Ведь никакой из приборов, перечисленных выше, не обеспечивает приток свежего воздуха в жилые помещения.

Правила эксплуатации вытяжной системы

Чтобы оборудование служило как можно дольше нужно регулярно проводить профилактические работы. Ведь на лопастях вентилятора со временем скапливается пыль и грязь. Это не позволяет прибору работать на максимуме своих возможностей и обеспечивать достойный воздухообмен. Более того, если своевременно не проводить очистку, то устройство может выйти из строя.

Профилактические работы включают в себя регулярный осмотр вентиляционной системы на предмет засора и мытье лопастей вентилятора. Такой подход позволит даже в современном доме, отличающемся высокой герметичностью, всегда дышать свежим и чистым воздухом.

Выводы и полезное видео по теме

Видео #1: Секреты монтажа вытяжки в ванной и туалете:

Видео #2: Создание раздельной вентиляции в ванной и туалете:

Установка принудительной системы вентиляции позволяет решить актуальную для современных домов и квартир проблему проветривания помещений. В ванных комнатах и туалетах окно ставится редко, поэтому единственным правильным и разумным решением будет обеспечить интенсивный воздухообмен искусственно, путем монтажа вентилятора в систему.

Хотите поделиться личным опытом в обустройстве вентиляции в смежном санузле или отдельной ванной комнате? Располагаете интересной информацией, которая будет полезна посетителям сайта? Пишите, пожалуйста, комментарии, задавайте вопросы, публикуйте фото по теме в расположенном ниже блоке.

sovet-ingenera.com

Вытяжка для ванной комнаты, туалета: правила выбора и монтажа

Согласно классификации СНиП туалет, ванная относятся к комнатам с обязательной необходимостью обустройства качественной естественной вытяжки. По действующим нормативам вытяжка для ванной комнаты должна обеспечивать воздухообмен на уровне двадцати пяти кубометров за час минимум.

При таких параметрах вентиляции можно поддерживать допускаемые значения влажности, избегая появления крайне опасной для здоровья плесени, гарантировать комфортные, благоприятные условия. В случае установки джакузи, душевой желательно увеличить вытяжку до 75 кубометров за час.

Аналогичным требованиям с воздухообменом порядка 25 кубометров в час должна соответствовать и вытяжка в туалет, исключающая неблагоприятные запахи. Когда ванная и туалет находятся в одном помещении, то мощность вытяжной вентиляции должна находиться на уровне 50 и более кубометров за минуту.

 Естественная вентиляция

В многоквартирных домах ванная, туалет должны иметь каналы подсоединения к общедомовой вытяжной шахте. Естественная вытяжка для ванной обладает значимыми преимуществами:

  • постоянная работа;
  • отсутствие расхода электроэнергии и затрат на оборудование;
  • надежность, долговечность;
  • простота эксплуатации.

Но у нее есть два ключевых недостатка:

  • невысокая производительность;
  • зависимость от условий погоды.

Естественная тяга обусловлена разницей плотностей воздуха наружного и внутри помещения. А плотность воздуха напрямую связана с температурой.

При жаре эффективность вытяжки для ванной и туалета естественного типа резко снижается.

На ее работоспособность также значительно влияет загрязненность вентиляционных каналов. Улучшить тягу поможет установка на выходе из шахты вентиляции дефлектора, создающего тягу за счет ветра. Следует также позаботиться о достаточности притока воздуха. Наличие пластиковых окон требует использование режима микроциркуляции, обустройства клапанов приточных.

Достаточность естественной тяги проверяют, прислонив к решетке вентиляционной лист бумаги. При открытых дверях лист должен удерживаться на решетке. Можно проверять воздухообмен по отклонению полоски бумаги к входу в шахту вытяжки.

Способ проверки тяги контролем отклонения пламени спички, свечи небезопасен. В воздуховодах может накапливаться горючий газ.

Вентиляционная система естественного типа – единственный способ обеспечения воздухообмена в помещениях при отсутствии электроэнергии. Поэтому она часто применяется, как вытяжка в дачном туалете, будучи наиболее простым решением. При ее обустройстве следует использовать надежную теплоизоляцию воздуховодов.

 Принудительная вытяжка в ванне и туалете

Выделение влаги, вредных примесей в воздух происходит в ванной, туалете периодически. Естественная вентиляция часто не справляется с пиковыми значениями влажности. Для такого режима эффективней будет принудительная вытяжка в ванной с вентилятором, обеспечивающим воздухообмен.

Высокие значения влажности критичны для деревянных строений. Поэтому для них особо рекомендована принудительная вытяжка в туалете, ванной. Обязательной она также будет при наличии парогенератора, электросауны.

Современная вытяжка для ванной и туалета принудительного типа обладает существенными преимуществами:

  • не зависит от погоды, температурных условий;
  • обеспечивает улучшенный воздухообмен, максимально комфортные условия;
  • имеет возможность автоматического поддержания оптимальной влажности.

Среди недостатков, которыми обладает принудительная вытяжка в ванну либо туалет:

  • покупка оборудования;
  • необходимость расхода электроэнергии;
  • сложность монтажа с необходимостью подключения к электроснабжению;
  • затраты на ремонт, обслуживание.

Вытяжка ванной, туалета: выбор оборудования

Вентилятор – основная часть системы принудительного воздухообмена. Особым требованиям должна соответствовать электрическая вытяжка для ванной, включая:

  • степень влагозащиты минимум IP45;
  • уровень шума ниже 35, а лучше 25…30 ДБ;
  • экономичность, высокая надежность.

Электропроводка для ванной может выполняться только закрытого типа.

Обычно вытяжка электрическая для туалета должна осуществляться малошумным вентилятором. Для нее эффективно периодическое включение. Системы пуска могут предусматривать работу, связанную с выключателем света. Продолжительность работы может определяться включением света либо таймером. Существуют также системы управления от датчика движения.

Аналогичные системы автоматики предусматривают вытяжки для ванной, но лучшей является система вентиляции ванной с управлением от датчика влажности. Управление по влажности реализует лучшие климатические показатели. Можно рекомендовать надежные модели с управлением по влажности от Maico или Helios.

Для надежности, долговечности, снижения шума следует подбирать модели вентиляторов, оснащенные шарикоподшипниками. Чаще применяются вентиляторы осевого типа. На первых этажах высоток, при установке на сложные вентиляционные сети отдают предпочтение центробежным моделям. Нередко используется канальный тип с уменьшенной шумностью.

При выборе производительности ориентируются не на минимальные нормативы, а на часовой воздухообмен порядка 6…8. Типичные производительности, по которым подбирается вытяжка в ванной комнате и туалете составляют 60…250 кубометров за час. При монтаже на существующий вентиляционный канал габариты модели должны отвечать размерам решетки входа. При выборе осевых вентиляторов лучшие показатели шума демонстрируют модели с большей крыльчаткой и меньшими оборотами.

Вентилятор вытяжной с оснащением обратным клапаном при работе на общую вытяжную шахту отсекает посторонние запахи. Однако он перекрывает естественную вентиляцию. Применение таких моделей обязательно при обустройстве вытяжки на улицу. В этом случае обратный клапан воспрепятствует попаданию холодного воздуха зимой.

 Монтаж вытяжки в ванной и туалете

Рассмотрим, как сделать вытяжку в ванной и туалете эффективно и качественно. Для частного дома еще на этапе проектировки следует предусмотреть каналы вентиляции и электропроводку подключения вентиляторов. Для ванной целесообразно размещение вытяжки в углу с направлением к душевой. При этом исключаются мертвые зоны.

Перед установкой вентилятора выполняется прокладка проводов. Для ванной обязательно закрытого типа. Монтаж и подключение осуществляются при отключенном электричестве. Обычная установка осевого вентилятора производится следующим образом:

  • выполняют распаковку, изучение паспорта;
  • при отсутствии в комплектации крепежных элементов следует их заранее заготовить;
  • подготавливают место установки;
  • снимают существующую решетку, при необходимости расширяют отверстие, очищают канал вентиляции;
  • для разметки снимают панель лицевую и крышку вентилятора, выставляют его в отверстии и намечают места крепления;
  • плитку просверливают победитовым сверлом на малых оборотах;
  • в бетоне выполняют отверстие для дюбелей в режиме перфорации;
  • очищают отверстия, устанавливают дюбеля;
  • подготавливают места подводки кабеля;
  • закрепляют вентилятор и присоединяют электропитание;
  • закрывают крышку вентилятора;
  • проверяют свободное вращение;
  • производят пробный пуск;

Вытяжка для ванной либо туалета готова.

ventilaciya.info

Вытяжки для ванной и туалета – выбор и установка

Для предотвращения возникновения в туалете неприятных запахов и образования на стенах грибка и плесени помещения данного типа снабжаются качественной вентиляцией. При этом естественная вентиляционная конструкция не всегда справляется со своими обязанностями и поэтому в туалете или ванной устанавливают более эффективные электрические вентиляторы.

Большая часть современных квартир ещё на стадии возведения оснащается естественной вентиляцией. Но по причине повсеместного использования во время ремонта металлопластиковых окон и дверей с высокой степенью герметичности, а также из-за банального загрязнения вентиляционных каналов, эффективность таких систем значительно снижается. Для решения этой проблемы и используется принудительная вентиляция с электрическим вентилятором.

Проверка работоспособности вытяжных конструкций

Для проверки правильности работы вентиляционной системы можно воспользоваться советом специалистов. Для этого понадобится обычный бумажный лист, который прикладывается к вентиляционной решётке в ванной комнате или туалете и если он удерживается на ней за счёт потока воздуха, то с вытяжкой все в порядке. В свою очередь, если бумага падает на пол, то нужно задуматься об установке вытяжного вентилятора.

Хочется отметить, что даже нормально функционирующая система не всегда справляется со своими обязанностями, так как она работает за счёт разницы температур внутри квартиры и на улице. Очень часто в летний период года, когда снаружи помещения очень жарко естественная вентиляционная система становиться абсолютно бесполезной и не вытягивает неприятные ароматы из туалета.

Разновидности вентиляционных систем

В процессе выбора вытяжной системы в ванную или туалет в первую очередь нужно разбираться в принципе работы и разновидностях приборов такого рода. Так, основные системы вентиляции подразделяются на естественные и принудительные конструкции.

  • Принцип работы естественной вытяжки основан на перепаде температуры в помещении и за его пределами. Потоки воздуха, поступающие из воздухозаборной шахты, вытесняют отработанные газы, из помещения насыщая его свежим кислородом.
  • Принудительная вентиляционная система – это вытяжка, которая функционирует за счёт электрического вентилятора, нагнетающего чистые воздушные потоки или, вытягивающего отработанные массы через воздуховод на улицу.

Если естественную вентиляцию, которая состоит из цепи соединённых каналов, которые расположены внутри стен и выходят в чердачное помещение, монтируют ещё на стадии возведения здания, то принудительную вытяжную конструкцию можно обустраивать в любое удобное для домовладельца время.

Если спросить у профессионалов о необходимости использования принудительной вытяжной системы в ванной или туалете, то моментально последует утвердительный ответ. Особенно это актуально, если естественная вентиляция работает нормально, но по причине засорения вытяжных каналов не полностью справляется со своими функциями. Также вытяжной вентилятор устанавливается и в ряде других случаев.

  • В случае, когда естественные притоки и оттоки воздуха происходят не в полной мере.
  • Если обратная тяга настолько мощная, что вытяжная система в ванной или туалете поставляет уже отработанные воздушные массы, насыщенные неприятными ароматами.

Также вытяжка в туалете или ванной комнате устанавливается в процессе перепланировки при объединении данных помещений в единое пространство. В такой ситуации естественная система вентиляции справляется с поставленной задачей не в полном объёме и использование вытяжного вентилятора обязательно.

Типы вентиляторов в ванную комнату и туалет

Функциональность вентиляционных приборов имеет достаточно большое значение, поэтому нужно разбираться, как выбирать вытяжку для ванной или туалета. На сегодняшний день все вытяжные вентиляторы можно поделить на два типа.

  1. Стандартная вытяжка в туалет и ванную – это обычные осевая система, оснащённая, обратным клапаном, который предназначен для блокировки поступления отработанных воздушных потоков в помещение. Такая система включается и выключается при помощи выключателя света, что достаточно удобно. Но при образовании больших объёмов пара в процессе приёма ванны такая система малоэффективна.
  2. Автоматическая вытяжка – более совершенное, но при этом и дорогое устройство. Такие приборы оснащаются специальными таймерами, которые устанавливаются на определённый временной период работы, а более функциональные устройства оснащаются гидростатом, который определяет уровень влажности в помещении.

Разобравшись с основными параметрами прибора, останется только выбрать подходящую систему, которую без особых проблем можно установить самостоятельно. При этом крепёж выполняется стандартными саморезами или на клей.

Как не ошибиться с выбором вытяжного устройства?

При плохой циркуляции воздуха в ванной или туалете на потолке и стенах скапливается влага, из-за которой образуется плесень, и грибок. А из-за отсутствия окон, позволяющих, впустить свежий воздух с улицы единственным правильным решением будет монтаж электрического вытяжного вентилятора для туалета или ванной. При этом, покупая такое устройство, нужно исходить из следующих критериев:

  • общая площадь туалета или ванной комнаты подлежащих вентиляции;
  • количество жильцов пользующихся санузлом.

С целью экономии электричества лучше выбирать вытяжные устройства со встроенным регулятором мощности и предусмотренной функцией отключения прибора от электросети в случае возникновения такой необходимости. Чтобы купить вытяжное устройство, максимально соответствующее конкретно взятому помещению, нужно разбираться в его основных характеристиках.

  • Производительность вытяжного устройства – один из самых важных параметров. Если обустраивается вытяжная система, проходящая из туалета через ванную комнату, значит, она будет обрабатывать достаточно большие объёмы воздуха и стандартные вентиляторы для вытяжки в туалете с очень низким уровнем КПД не справятся с поставленной перед ними задачей.
  • Безопасность прибора ­– электрическая вытяжка для туалета или ванной должна соответствовать всем нормативным параметрам безопасности и находится в герметическом корпусе. Пары и влага зачастую скапливаются на потолке, поэтому даже вытяжки, размещаемые на потолочной поверхности, должны быть защищены от воздействия подобных внешних факторов.

Из-за того, что большинство многоэтажных домов обустроены общим для нескольких квартир вытяжным каналом, то при приобретении вентиляционного устройства нужно выбирать системы, оснащённые, обратным клапаном. В первую очередь — это обусловлено тем, что отработанный воздух, насыщенный неприятными ароматами из вентиляционного канала, может проникнуть обратно в помещение. Помимо этого обратный клапан защищает помещение от проникновения в него пыли, пуха и другой грязи с улицы.

Особенности монтажа вытяжки

Прежде чем приступать к монтажу вентиляционной системы в ванной или туалете, нужно определиться с местом расположения вытяжного вентилятора. Конструкция вытяжки должна размещаться напротив двери в верхней части стены или на потолке. При этом нужно побеспокоиться о наличии электропроводки, конечно же, если вентилятор не снабжён аккумулятором. После выбора удобного места можно переходить к монтажу, в процессе которого специалисты советуют придерживаться следующих рекомендаций.

  1. Монтировать вентиляцию для ванной или туалета лучше в процессе ремонта в квартире.
  2. Подключать вентилятор лучше от выключателя света.
  3. Проводку, идущую к вентилятору можно спрятать в штробах.
  4. Чтобы значительно упростить процесс установки и защитить вентилятор от внешних воздействий, в отверстие в стене, вставляют пластиковую трубу, которая с лёгкостью закрепляется цементным раствором. Но пред этим нужно произвести подключение устройства.
  5. Если высота потолка в ванной или туалете достаточная, то можно использовать более функциональную, хотя и сложную вентиляционную конструкцию, сооружённую с помощью пластиковых коробов, закрепив само устройство непосредственно над унитазом.
  6. В процессе подключения вытяжного устройства важно детально изучить инструкцию, прилагаемую в комплекте с вентилятором, чтобы правильно подключить его к электросети.

Сама процедура установки вытяжки для ванной или туалета не должна вызывать особых затруднений. Для этого нужно просто демонтировать с прибора защитную крышку, нанести на корпус специальную строительную клеевую смесь и прижать вытяжное устройство на заблаговременно приготовленное место и подержать пару минут пока клей схватится.

Также в процессе эксплуатации прибора важно с определённой регулярностью выполнять чистку решётки от пыли и другой грязи. Для этого подойдёт стандартный бытовой пылесос или моющее средство и тёплая вода.

vanna.guru

Вытяжка для ванной комнаты и туалета: электрическая, с обратным клапаном

Не в каждой ванной комнате есть окно. Значит, в этом помещении будет наблюдаться повышенная влажность, которая может привести к образованию плесени. Снизить влажность поможет вытяжка для ванной комнаты – её устанавливают в специальное проектное окно.

Виды вентиляции для ванной и туалета

Циркуляция воздуха в таких помещениях осуществляется следующим образом:

  • идет естественное вентилирование комнаты;
  • устанавливается принудительная вытяжка в ванной.

В первом случае подразумевается наличие окна или правильное проектирование воздуховодных каналов. Последние должны продумываться еще до строительства здания. Очень важно соблюдать такие правила их обустройства (например, при закладывании в проект в частном доме):

  1. В каждом из помещений (имеются в виду ванная или туалет) должен быть свой строго вертикально расположенный наверху воздуховод. Соединять между собой можно только комнаты ванной и туалета или кухни и сауны, и то, расположенных на одном этаже.
  2. Воздуховоды следует изнутри выложить кирпичом или пластиковой трубой – это поможет упрочнить конструкцию. Лучше избегать неровностей при установке.
  3. В случае поворота такого канала его обязательно надо делать плавным с радиусом не меньше 10 см.
  4. Идеально устанавливать систему вытяжки на стене напротив двери.

Принудительную вытяжку, устанавливаемую в ванной комнате и туалете, применяют при таких условиях:

  • застой воздуха в комнате или его затруднениях;
  • поломка в системе естественной вентиляции;
  • планирование установки электросауны или парогенератора;
  • в деревянных коттеджах.

Проверить, нужна ли вам такая вытяжка, очень просто. Для этого достаточно просто зажечь свечу и поднести её к отверстию для вентиляции. Если пламя отклонилось примерно на 45 градусов, значит, ванная комната проветривается должным образом. А вот если пламя вообще не шевелится (или отклоняется, но намного меньше), то в этом случае срочно нужна вытяжка в ванную комнату.

Не всегда плохая циркуляция воздуха вызвана забитыми каналами: иногда она возникает при замене деревянных окон на пластиковые. Поэтому последние лучше всего выбирать со специально встроенными в них проветривателями.

Разновидности вытяжных вентиляторов

Принудительная циркуляция воздуха осуществляется механическими устройствами. Чаще всего они представлены именно вентиляторами, которые остается только правильно подобрать. Преимущество такого устройства в том, что его работа не зависит от погодных условий и всегда обеспечит выбранный режим проветривания. Есть и недостатки – такая техника все-таки является электрической, и к ней нужно подводить провода.

Бывают данные приборы двух типов: простые и автоматические. Разница между ними в том, что автоматические требуют минимального участия пользователя в процессе своей работы.

  1. Простая вытяжка представляет собой стандартный осевой механизм в трубчатом корпусе. Оснащена она обратным клапаном, блокирующим возвратный поток отработанного воздуха. Система зачастую включается и выключается посредством выключателя в ванной комнате, иногда для нее устанавливают дополнительную кнопку включения. В борьбе с большими объемами пара такой вентилятор малоэффективен.
  2. Автоматический вытяжной вентилятор стоит дороже, но зато выполняет свою работу на «отлично». В нем имеется специальный таймер выключения, а также гидростат, самостоятельно определяющий уровень влажности в ванной комнате. Как только влажность превышает норму, прибор включается, а завершив работу, также самостоятельно отключается. То есть человеческое участие в его работе сведено к минимуму, что очень удобно.

Какой вытяжной вентилятор выбрать

Представленный ассортимент таких устройств на рынке довольно многообразен, но суть у всех них одинаковая: вытяжка представляет собой конструкцию, внутри которой расположен электровентилятор. Именно он и будет гнать воздух по трубопроводной системе. Важны и технические параметры такого устройства:

  1. Производительность в границах 60–250 воздушных кубометров. Эта единица измерения должна быть не меньше шестикратного объема помещения. Например, если в ванной 10 м3, то и показатель должен быть равен 60 м3/час.
  2. Вычислить, какая именно нужна вытяжка для ванной и туалета можно по формуле M=V*(5…10), где М – требуемая производительность, V – объем помещения в кубометрах и (5…10) – это коэффициент посещаемости комнат (если человек проживает в доме один, то он равен 5, в случае, когда людей несколько – ставят цифру 10).
  3. Еще один важный момент: под дверью должна оставаться небольшая щель, только так будет идти приток воздуха. Иначе вся работа по циркуляции окажется без результата.

К общим требованиям для приборов можно отнести следующие:

  1. При установке в уже существующий канал, важно подобрать такие модели, которые будут соответствовать форме и размеру отверстия. Если устройство подобрано правильно, то оно зайдет туда полностью, а снаружи останется только решетка.
  2. Некоторую помощь может оказать применяемая на изделии маркировка – эти обозначения покажут защиту от влаги (чем выше цифра, тем она будет лучше). Для ванной комнаты лучше идти от моделей с IP 45. В этом случае техника будет защищена от водяных струй.
  3. Актуальна и проблема шума, который производит вентилятор (например, если он больше 35 децибел, то это уже будет раздражать). Малошумные модели представлены вентиляторами с большим диаметром лопастей и небольшой скоростью их работы (шуметь он будет меньше, чем такой маленький с такой же производительностью). Для снижения дискомфорта некоторые производители устанавливают в технике шумоглушитель.
  4. В современных моделях установлены датчики движения, которые включают прибор, только если кто-то зашел. Одновременно с аппаратом включается и освещение.
  5. Есть варианты с таймерами — они ограничат время работы устройства. В то же время они могут позволить работать вытяжке определенное время после выключения.
  6. Встречаются предложения с датчиками влажности, которые определят, сколько в воздухе избыточного пара и включат устройство только при необходимости.
  7. Вытяжка для ванной с обратным клапаном предотвратит попадание внутрь помещения воздуха с улицы или других комнат. Происходить это будет даже при выключенном вентиляторе. Если канал идет на несколько комнат, то подобный прибор будет просто незаменим.

Есть еще отдельная подгруппа потолочных вытяжек. Уже по названию понятно, куда они монтируются, но интересен способ их работы: такие устройства втягивают воздух и просто охлаждают температуру в помещении. Такое действие способно практически мгновенно устранить конденсат.

Схема потолочной вытяжки

Как правильно установить вытяжку

Монтаж вытяжки в туалете или ванной комнате можно осуществить и самостоятельно. Для этого необходимо соблюдать следующие правила:

  1. В стенах заранее прокладываются пути под проводку. В открытом виде её делать запрещается!
  2. У прибора может быть отдельный выключатель или совмещенный с освещением. Схема его подключения должна быть продумана заранее: именно по ней и стоит согласовывать проводку.
  3. Подключать фазу необходимо тоже по правилам: выключатель ставится на фазу (но не ноль). Если нет специальных знаний, работу лучше всего доверить электрику-профессионалу.
  4. Остальной монтаж будет заключаться в том, чтобы вставить устройство в уже имеющееся вентиляционное отверстие. Прикрепить к стене его лучше всего при помощи саморезов. Если отверстие недостаточно широкое, то его нужно расширить при помощи болгарки.
  5. В том случае, когда надобность установить вытяжку возникла после ремонта, то сверлить необязательно – достаточно приклеить технику «жидкими гвоздями» или силиконовым герметиком. Клей капается на место отверстий, предназначенных для саморезов. Излишки можно просто срезать ножом после того, как они застыли. Кстати, именно слой герметика может стать прекрасным шумопоглотителем.
  6. Подключать вытяжку следует согласно прилагаемой в инструкции схеме.

После установки необходимо будет время от времени снимать и промывать решетку. Делать это нужно: она будет забиваться пылью.

Итак, проблема проветривания помещения решается простой установкой вытяжки. Эта мера защитит помещение от возникновения грибков и других зловредных микроорганизмов.

tehnika.expert

Вытяжки для ванной и туалета

Хорошая работа вентиляции в туалете и ванной комнате имеет огромное значение. Ведь эти помещения отличаются не только повышенной влажностью. При их недостаточной вентиляции вполне возможно проникновение в квартиру неприятных запахов от соседей. Чтобы избавить себя от таких неприятностей, а также предотвратить появление в санузле грибка или плесени, надо обеспечить эффективную вытяжку из туалета и ванной комнаты. Какие виды вентиляторов существуют для этих помещений и как правильно подобрать все необходимые компоненты вентиляции? Можно ли выполнить работы своими руками или придется нанимать профессионалов?

Какие виды вентиляции существуют?

Вытяжки для ванной и туалета можно разделить на две группы в зависимости от принципа их работы:

  • Естественная вентиляция встречается в большинстве домов советской постройки и является самой распространенной. Такая система отличается простотой, для ее работы не нужен вентилятор, и она практически не нуждается в обслуживании. Воздух вытягивается за счет разности давления в квартире и вне ее, обусловленной различной температурой воздуха. Но в жаркую погоду эффективность такой вытяжки падает, возможен даже эффект обратной тяги. Поэтому жители многоквартирных домов часто вынуждены модифицировать ее своими руками, например, оснащать отверстие воздуховода специальным клапаном.
  • Принудительная вентиляция осуществляется за счет установки в вытяжку вентиляторов или других приборов. Как правило, принудительная вентиляция совмещается с естественной. В большинстве случаев эта система функционирует не постоянно, а в определенные промежутки времени, которые зависят от характеристик устанавливаемых устройств или режима работы, выбранного потребителем. Монтаж принудительной вентиляции требует прокладки дополнительной электрической проводки в ванной комнате или туалете для подключения вентиляторов или других устройств. Поэтому ее монтаж целесообразно приурочить к ремонту. Кроме того, такая вытяжка требует периодического обслуживания для обеспечения эффективной бесперебойной работы.

Когда необходима принудительная вентиляция?

Перед тем как приобрести и поставить вентилятор в ванную или туалет, надо убедиться, что там действительно нужна принудительная вентиляция. Понять, что обычной вытяжки недостаточно, можно по следующим признакам:

  • Приток и отток воздуха из помещений осуществляется недостаточно. Проверить это просто: открываем дверь в туалет или ванную комнату и прикладываем к решетке вентиляции лист бумаги. При достаточной вентиляции лист должен прилипнуть к решетке.

На некоторых форумах можно встретить советы использовать при проверке вентиляции свечу или зажженную спичку. В многоквартирных домах пользоваться этим методом нежелательно: никогда нельзя быть до конца уверенным, что в воздуховоде нет горючих или взрывоопасных газов, попавших туда из других квартир.

  • Присутствует эффект обратной тяги – из вытяжки в помещение попадают неприятные запахи от соседей, которые потом распространяются по всему жилищу.
  • На трубах и стенах скапливается конденсат, появляются пятна плесени или грибка.

Кроме того, принудительная вентиляция необходима, если в ванной планируется установить парогенератор или электросауну.

Выбор вентилятора для принудительной вытяжки

Приняв решение поставить в ванную принудительную вытяжку, надо выбрать нужную модель вентилятора. В многообразии моделей, представленных на современном рынке, легко запутаться. На что следует обратить внимание, планируя устанавливать вытяжки для ванной и туалета своими руками?

По месту расположения прибора выделяют следующие разновидности вентиляторов:

  • Накладные, крепящиеся на входе в воздуховод. Их установка наиболее проста.
  • Канальные, расположенные внутри вентиляционных шахт.

По месту расположения вентиляторы бывают:

  • настенные;
  • потолочные;
  • крышные.

В многоквартирных домах чаще всего монтируются накладные настенные вентиляторы на вытяжку. Их монтаж не вызывает затруднений, даже если выполнять его своими руками.

При расчете и покупке элементов вытяжки лучше выбрать модели, имеющие в своей конфигурации обратный клапан. Особенно это актуально для многоквартирных домов. Вентиляция в ванной комнате и туалете работает в определенные периоды времени. Обратный клапан предотвратит попадание в помещение воздуха и запахов из воздуховода в те интервалы времени, когда вентилятор не работает.

По принципу действия различают:

  • лопастные вентиляторы;
  • центробежные.

В большинстве квартир устанавливают осевые лопастные модели, радиальные можно увидеть значительно реже.

При выборе конкретной модели надо обязательно учесть следующие моменты:

  • Безопасность – прибор будет работать в условиях повышенной влажности, следует учесть также возможность попадания капель воды. Поэтому следует остановить свой выбор на устройствах, имеющих маркировку IP45 и выше. Защита от влаги таких вентиляторов позволяет им выдерживать даже прямое попадание струй воды.
  • Уровень шума вентилятора вытяжки не должен превышать 25 дБ. За счет возможной облицовки плиткой ванная комната обладает неплохой акустикой, поэтому чем меньше шумность вентилятора – тем лучше.
  • Важно правильно выбрать мощность устройства. Слишком мощный прибор не будет работать в оптимальном режиме, уплаченные за повышенную мощность деньги пропадут. Еще хуже, если избыток мощности приведет к излишнему выдуванию помещения. Слабый же аппарат просто не сможет выполнить свою задачу.

Требуемую мощность вентилятора можно получить, если объем помещения умножить на кратность обновления воздуха в нем за единицу времени. В ванной комнате или санузле воздух должен меняться 6–8 раз за час. Для большинства типовых квартир подойдет вентилятор с производительностью не менее 60 м3/час. Лучше выбрать модель с небольшим запасом мощности, это продлит срок ее службы за счет работы в оптимальном режиме, а не при полной нагрузке.

Дополнительные функции

Бытовые вентиляторы для санузлов часто имеют разнообразный добор дополнительных функций.

  • Обратный клапан – как уже говорилось выше, он просто незаменим в условиях многоквартирных домов.
  • Датчики движения, влажности, таймер, клапан – повышают стоимость прибора, но позволяют более эффективно использовать принудительную вытяжку. Обычная система, когда вентилятор запускается одновременно с включением света, не всегда успевает выполнить свою работу за отведенное ей время. Таймер, а датчик влажности тем более, обеспечивает более качественную работу вентиляционной системы.
  • Шумоглушитель – обычно это силиконовая прокладка, снижающая уровень шумности вентилятора.

Монтаж принудительной вентиляции

Установка вентилятора своими руками обычно не вызывает затруднений, но есть моменты, которые обязательно надо учесть:

  • В большинстве квартир вытяжка крепится к уже имеющемуся воздуховоду, который должен находиться напротив двери для создания наиболее благоприятных условий для ее работы.
  • Монтаж вентилятора целесообразней приурочить к капитальному ремонту ванной комнаты, так как электропроводку придется убирать в стены. Открытую проводку использовать в условиях повышенной влажности нельзя, а короба не прибавят красоты интерьеру. Так что если не хочется портить недавно положенный кафель, то существует одна альтернатива – вентиляторы на аккумуляторах или батарейках.

  • Если корпус вентилятора помещается в вентиляционную шахту, то он должен максимально соответствовать ее размеру. В идеале на поверхности стены должна остаться только декоративная решетка прибора, а вся основная часть будет спрятана в вентиляционной трубе.
  • Крепление вытяжки рекомендуется производить при помощи саморезов. Но если не хочется портить дорогое покрытие стены, то есть другой вариант: рядом с крепежными отверстиями наносится силиконовый герметик и решетка приклеивается к кафелю. После высыхания излишки герметика срезаются острым ножом.
  • Для лучшего функционирования вытяжки в нижней части входной двери можно просверлить ряд небольших отверстий или вставить специальную решетку.

  • Для включения вентилятора можно использовать отдельный выключатель. Если планируется, что прибор работает только тогда, когда горит свет в ванной комнате, то производят подсоединение к световому выключателю. Естественно, через него должен проходить фазный провод.

Таким образом, установить принудительную вытяжку в ванной или туалете своими руками вовсе не трудно. Эффект от ее применения с лихвой компенсирует ваши финансовые и временные затраты.

mr-build.ru

Когда необходима установка вентиляции в ванной и туалете?


Естественная вентиляция в наших домах организована следующим образом: воздух, поступая в окна, проходит жилые комнаты, и удаляется через вентиляционные каналы в верхней части кухни и санузла. Затем он поднимается по вертикальному воздуховоду, после чего сбрасывается в вентиляционную шахту. Вместе с ним квартиры покидают пыль, влага и углекислый газ. Это в идеале. На деле в нашем жилье царит запах соседского бульона, сигаретного дыма и канализации. Что делать, когда вентиляционные каналы перестают работать на запроектированную мощность? Единственным выходом представляется установка вентиляции в ванной и туалете.

Но не спешите бежать в магазин за самым мощным и дорогим вентилятором. Как минимум, вам нужно:

  • проверить тягу;
  • определить причину плохой работы вентиляции;
  • подобрать тип вентилятора;
  • разобраться, как правильно сделать вытяжку в ванной и туалете, какие материалы понадобятся для монтажа;
  • изучить прилагаемую инструкцию о том, как производится установка вентилятора в ванной.

Проверка тяги

Для проверки тяги необходимо обеспечить приток воздуха, приоткрыв окно. Поднесите к решетке вентиляционного канала узкие полоски бумаги. Если полоски прильнут к решетке, то вентиляция функционирует нормально. Но если бумага не колышется, или наоборот отклоняется от вытяжки, то присутствует эффект обратной тяги. Будем выявлять причины и устранять их.

Измерение тяги анемометром

Анемометром измерим скорость V (м/с) воздушного потока, проходящего через вентиляционный канал. Расход воздуха через канал вентсистемы определяется по формуле:  Д = V x F, м³/ч,  где: F — площадь сечения канала, м². После этого сделанный расчет проверяется на соответствие нормативным параметрам.

Для ванной или туалета расход через отверстие вытяжки должен быть не менее 25 м³/ч, для совмещенного санузла — 50 м³/ч.

Причины плохой (или обратной) тяги в туалете и ванной.

Рассмотрим несколько причин плохой вентиляции в ванной или туалете:

  1. При открытых дверях тяга присутствует, но когда мы закрываем двери в санузел, пар и неприятные запахи повисают в воздухе. Для обеспечения притока воздуха между полом и дверным полотном делают зазор 1,5 – 2 см.

    В дверях должны быть вентиляционные отверстия

  2. А если при закрытых окнах включить на кухне мощную вытяжку, производительностью 1000 м3/ч, то после того, как это оборудование «выберет» весь воздух из квартиры, начнет его вытягивать из единственно доступного места — вентиляционного канала санузла. Возникает обратная тяга. Как правило, ситуацию помогут изменить приточные клапаны на окнах или стенах.
  3. Плохая тяга бывает из-за засоренности вентиляционных каналов. Воздуховод на выходе из санузла можно прочистить пылесосом, а чисткой шахт занимаются специальные службы.
  4. Также существует проблема с последними этажами из-за маленькой остаточной высоты шахты. Удлинением каналов также занимаются спецслужбы.
  5. Габариты шахты (сборного канала) рассчитаны на естественную приточно-вытяжную вентиляцию, но никак не принудительную. Но мощный вытяжной вентилятор в ванной, туалете и кухне сейчас скорее норма, чем исключение. И весь этот воздух сбрасывается в общую вентиляцию, создавая в шахте и вентканалах область повышенного давления. Результат — обратная тяга в ваших квартирах. Тут вы изменить ничего не в силах, поэтому единственный выход — установить вытяжной вентилятор.

Выбираем вентилятор для вытяжки

Хотите знать, как правильно сделать вентиляцию? Подбирайте модель электрического вентилятора с учетом характеристик и функций, указанных ниже.

Разновидности вытяжных вентиляторов

Производительность вентилятора

Для расчета воспользуемся такой величиной как кратность воздухообмена. Для санузла (туалета и ванной) этот показатель лежит в пределах 6…8 и означает, сколько раз за 1 час должен обновляться воздух в помещении.
Пример. Площадь ванной — 9 м², высота — 2,5 м.

Вычисляем объем помещения:
V = 9 м² х 2,5 м = 16,8 м³

Производительность:
Vвент = 16,8 м³ х (6…8) = 100…135 м³/ч

По расчету мощность вашего вентилятора должна быть не меньше 100…135 м³/ч. Но, этот расчет не подходит для вентиляционных систем с эффектом обратной тягой. Для того чтобы «продавить» сопротивление канала потребуется более мощный кулер. Насколько более мощный? Рекомендуем увеличить расчетную производительность вентилятора на 30% Vвент. Это должно компенсировать аэродинамическое сопротивление канала на отрезке «квартира — вход в шахту».

Совет. Избегайте устанавливать вентиляторы производительностью более 1000 м³/ч. Для эффективной работы такого оборудования потребуется большой объем приточного воздуха. Работая «вхолостую» он будет перегреваться и быстро выйдет из строя.

  • Присоединительный размер. Перед тем как идти в магазин, снимите размеры с вентиляционного канала. Чаще всего встречаются сечения: 130х130 мм или Ø 100, 125, 150 мм.
  • Потребляемая электрическая мощность. Лежит в пределах 50…200 Вт, зависит от скорости вращения лопастей. Многие отдают предпочтение электровентиляторам с несколькими скоростными режимами.
  • Тип двигателя. Для ванной и туалета оптимальны вентиляторы с низковольтным (12-24В) асинхронным двигателем. Они характеризуются низким уровнем шума, безопасны в эксплуатации и довольно надежны.
  • По конструктивному исполнению различают: осевые и центробежные вентиляторы. Осевые просты в установке, но имеют сравнительно невысокую производительность. При высоких аэродинамических сопротивлениях и разветвленной системе вентиляции целесообразно ставить центробежные или канальные вентиляторы.
  • Степень защиты корпуса. Обратите внимание, как расположено отверстие вентканала относительно ванной (душевой кабинки). Если установка вентилятора в ванной комнате будет производиться непосредственно над ванной или в зоне душевой кабинки, то степень защиты его корпуса должна быть не ниже IP25.
  • Опции.
    ⇒ Обратный клапан. Бывают трех видов: управляемые, на пружине и пассивные. В быту чаще всего используются самозахлопывающиеся, на пружине. Как только кулер прекращает свою работу, управляющий механизм перекрывает сечение заслонкой. При наличии в вентиляции обратной тяги рекомендуем покупать вентиляторы со встроенным обратным клапаном.
    ⇒ Таймер. Устройство для подачи воздуха включается одновременно с освещением, выключается автоматически, с задержкой. Время задержки выставляется на таймере.
    ⇒ Датчик влажности или гидростат. Для тех, чья цель установка вытяжки в ванной, эта опция будет полезной. Датчик включает вентилятор, если уровень влажности в санузле превышает заданный (рекомендуемый диапазон 45…70%).

    Устройство с обратным клапаном и датчиком

    ⇒ Датчик движения. Если вентиляторы с датчиками влажности ставят чаще всего в ванную комнату, то для туалета выбирают оборудование со встроенным датчиком движения. Между собой они различаются зоной действия и углом обзора. После того как датчик обнаруживает движение он включает вентилятор. Время работы выставляется по таймеру.

В отдельной статье мы подробно рассмотрели как выбрать вентилятор для ванной.

Монтаж вентилятора

Перед тем, как начать монтаж вентилятора в ванной или туалете, считаем нужным донести до вас один факт.

Переделывая вашу естественную циркуляцию в принудительную, без разрешения государственной жилищной инспекции, вы совершаете административное правонарушение. Исключение — маломощное оборудование до 100 м³.

На деле, штрафы за самовольно установленный вентилятор выписываются крайне редко, так что, выбирая между ароматом соседской канализации и монтажом вентилятора в туалете (ванной) большинство отдает предпочтение последнему варианту.

Монтаж осевого вентилятора по схеме «лампочка-вентилятор»

Эта схема заинтересует тех, кто хочет знать, как сделать вентиляцию в туалете быстро и без лишних «наворотов».

  1. Снимите вентиляционную решетку.
  2. Очистите канал вытяжки от мусора и пыли.
    Если вытяжку монтируют уже после отделочных работ, на стенку из плитки, то рекомендуем не прикручивать устанавливаемый вентилятор саморезами, а приклеить его с помощью полимерного клея или сантехнического силикона. Лучше всего покупать вентилятор с декоративной решеткой на защелках — так у вас не будут видны отверстия под крепеж.
  3. Наносим на фланец клей и на несколько секунд соединяем поверхность вентилятора и плитки. Отрываем, ждем около минуты, после чего окончательно приклеиваем.
  4. Делать открытую проводку в помещениях с повышенным уровнем влажности нельзя, поэтому перед подключением провод нужно спрятать в гофрорукав или короб.
  5. Вентилятор подключаем по самой простой схеме, предусматривающей одновременное включение света и вентилятора. Для этого:
    — отключаем напряжение в сети;
    — снимаем плафон со светильника, отсоединяем лампочку. Зачищаем выводы проводов, идущих на лампочку и вентилятор. Соединяем проводку через клеммник. Скрутки не рекомендуются.
    — подводим провода к клеммам вентилятора. Напрямую, если ваше оборудование запитывается от 220В или через блок питания, если вы купили модель с низковольтным электродвигателем.
  6. Закрываем провода декоративной решеткой. Если вы все правильно сделали, то при нажатии клавиши выключателя будет включаться свет и вентилятор.

Перед тем, как сделать вытяжку в туалете по этой схеме, вам нужно знать о ее «слабых местах». Так как подключение идет через лампочку, то вам придется использовать двухжильный кабель (фаза-ноль). Заземлить оборудование получится, только если вы кинете отдельный провод между «землей» вентилятора и «землей» розетки или выключателя.

Монтаж осевого вентилятора со встроенным таймером задержки

Тем, кто хочет сделать вентиляцию в ванной комнате, рекомендуем приобрести модель со встроенным таймером. Схема его работы следующая: при включении света начинает работать вытяжка. Когда человек уходит и гасит свет, то включается таймер задержки (от 2 до 30 минут) и вентилятор продолжает вытягивать влажный воздух.

Ниже — порядок монтажа, для тех, кто не знает, как установить вытяжку в ванной по этой схеме.

  1. Делаем штробы или если ванная уже отделана, прокладываем пластиковые короба для открытой проводки.
  2. Снимаем декоративную (лицевую) крышку устройства. Продеваем провода (ноль и фазу) через корпус вентилятора и отверстия встроенной клеммной колодки, но пока не закрепляем.
  3. Выставляем время задержки. Есть модели, где настройка производится с пульта, но в недорогих моделях этот параметр выставляется с помощью шлицевой отвертки на регуляторе TIME.
  4. Прикручиваем корпус саморезами к стене либо садим его на силиконовый герметик.
  5. Зажимаем провода в клеммах вентилятора. Соединяем зачищенные выводы проводов от вентилятора и лампочки через клеммную колодку. От лампочки тянем проводку на выключатель. До того как сделать вытяжку в ванной, определитесь, где будет находиться выключатель. Из соображений удобства мы рекомендуем перенести его на внутреннюю стенку ванной, но при этом степень защиты оболочки должна быть не менее IP44.
  6. Укладываем кабель в короба.
  7. Закрываем и крепим декоративную крышку вентилятора.

Итоги

Подведем итоги? Мы научились:
— определять степень функциональности нашей естественной вентиляции;
— обсудили причины, по которым тяга в вентиляционных каналах может слабеть или пропадать вовсе;
— дали советы по выбору вентилятора вытяжки на ванную или туалет;
— рассказали, как сделать вентиляцию в ванной и туалете, используя две, наиболее популярные схемы.

Обустройство вентиляции в ванной и туалете сохранит в вашей квартире здоровый микроклимат и убережет от многих проблем.

ventilyaciyadom.ru

Вытяжной вентилятор в ванную комнату: виды, выбор

Быстро удалить влажный воздух после принятия ванны или душа поможет вытяжной вентилятор в ванную комнату. Это небольшое устройство, которое устанавливается на входе в вентканал или непосредственно в трассу.

Виды вентиляторов для санузла

Содержание статьи

По устройству вытяжные вентиляторы бывают:

  • Осевые. Имеет двигатель с внешним ротором, к которому прикреплена крыльчатка. Воздух перемещается параллельно оси ротора. Эти вентиляторы для ванной и туалета отличаются небольшими размерами, но имеют среднюю производительность. Хороший вариант для небольших и средних помещений, выход вентиляции которых расположен не далее чем в 2 метрах от точки установки.

    Устройство вытяжных вентиляторов для ваннойТакже

  • Радиальные или центробежные. В данном варианте лопасти закреплены на специальном кольце. Воздух засасывается спереди, выходит сбоку, под углом 90°. Отличаются большей производительностью, используются для помещений объемом более 12 кубов. Перемещать воздушные массы могут на значительные расстояния.

Чаше всего вытяжной вентилятор в ванную комнату ставится осевого типа. Они стоят недорого, хорошо справляются с поставленной задачей если выходы вентканалов находятся рядом. Если от точки входа до вентиляционного канала расстояние более 2 метров, имеет смысл ставить радиальный.

По способу установки вентиляторы бывают:

  • Настенные.
  • Потолочные.
  • Настенно-потолочные (могут работать в обоих положения).
  • Канальные.

    Настенные и потолочные варианты

С настенными и потолочными вопросов не возникает, все понятно по названию, а насчет канальных стоит объяснить. Эта модификация устанавливается в разрыв вентиляционного канала. Применяются в основном кода вытяжной канал один, а подключить к нему надо несколько помещений, но возможно использование и на индивидуальном канале.

Пример установки канального вентилятора в вытяжку ванной

Эти модели применяют реже, так как более сложный монтаж и обслуживание (тяжелее получить доступ для профилактической чистки или замены), но во многих случаях это единственный вариант. В частных домах канальный вентилятор на вытяжку может выносится на чердак, там проще его обслуживать.

Выбор по техническим параметрам

Как любое техническое устройство вытяжной вентилятор в ванную комнату надо выбирать в первую очередь по техническим параметрам. Сразу стоит сказать, что корпуса обычно делают из пластика, а сам корпус — влагозащищенным (минимальный класс защиты — IP 24). Форма и вид решетки — произвольны, цвет корпуса чаще всего белый, но есть и цветные.

Вытяжка для ванной и туалета по форме может быть разной

Кроме внешних признаков выбираем диаметр выходного патрубка вытяжного вентилятора. Его подбирают в зависимости от сечения воздуховода (лучше не заужать, так как воздухообмен упадет).

Воздухообмен

Выбирать вытяжной вентилятор в ванную комнату надо на основании объема вентилируемого помещения и кратности обмена воздуха (прописана санитарных нормах). Для ванных комнат рекомендуемая кратность равна от 6 до 8 объемов воздуха в час. Для семей считают 8-ми кратный обмен, для 1-2 человек достаточно 6-7 кратного.

Например, ванная имеет размеры 2,2*2,5*2,7 м. Перемножаем все цифры чтобы узнать объем, получаем 14,85 м3. Округляем, получаем что объем ванной комнаты 15 кубов. Считать будем восьмикратный обмен: 15 м2 * 8 = 120 куб/час. То есть при подборе производительности вентилятора его производительность не должна быть меньше 120 куб/час.

Пример кратких технических характеристик вытяжного вентилятора для ванной комнаты

Уровень шумов

Второй момент, на который надо обратить внимание выбирая вытяжной вентилятор в ванную комнату — уровень производимых шумов. Если работать вентилятор будет только днем, производимый шум должен быть в районе 30-35 дБ. Это не очень громко, на фоне других шумов не мешает. Если вентилятор в вытяжке будет работать и ночью, уровень шумов должен быть меньше 30 дБ, а лучше 20-25 дБ.

Самый бесшумный вентилятор для ванной комнаты надо искать среди радиальных моделей. Осевые за счет передачи вибрации от мотора издают более громкие звуки, но есть модели, в которых эти вибрации сведены к минимуму использованием специальных виброгасящих прокладок. Еще один способ — использование подшипников качения. Такие осевые вентиляторы для ванной и выдают как раз 22-23 дБ, что очень мало.

НазваниеТип монтажаРабочий механизмВоздухообмен (производительность)Потребляемая мощность Уровень шумаДоп функцииСкорость вращенияЦена
Вентс 100 МАТнакладнойосевой98 куб. м/час18 Вт34 дБтаймер, задержка выкючения2300 об/мин30-35$
Electrolux EAF-100THнакладнойосевой100 куб. м/час15 Вт33 дБдатчик влажностибез регулировки30-35$
VENTS iFanнакладнойосевой106 куб. м/час4.56 Вт31 дБпульт ДУ, датчик влажностиступенчатая регулировка75- 85 $
Soler & Palau SILENT-100 CZнакладнойосевой95 куб. м/час8 Вт27 дБмеханическое управлениебез регулировки25-39$
Blauberg Sileo 125 Tнакладнойосевой187 куб. м/час17 Вт32 дБтаймер, обратный клапанбез регулировки45-50 $
Systemair CBF 100накладнойрадиальный110 куб. м/час45 Вт45 дБмеханическое управлениебез регулировки65-75 $
Systemair BF 100накладнойосевой85 куб. м/час20 Вт41 дБмеханическое управление2400 об/мин32-35 $
Systemair IF 100канальныйосевой87.1 куб. м/час14 Вт44 дБ2432 об/мин28-35 $
MARLEY MP-100S (SV-100)накладнойот 10 до 83 м³/ч
от 1,1 Вт до 4,1 Втот 10 дБ до 38 дБ
электронное управлениеплавная регулировка209-225 $
ВЕНТС Квайт 100...
(Vents Quiet 100)
накладной бесшумный97 куб. м/час7,5 Вт25 дБобратный клапан, подшипник качения2300 об/мин28-35 $
Вентс 125 Квайт В (125 Quiet В)накладной бесшумный185 куб. м/час17 Вт32 дБобратный клапан, подшипник качения2400 об/мин42-50$
Домовент ВКО 125...
канальный осевой185 куб. м/час16 Вт37 дБзащита от перегрева и влагибез регулировки7-10$

Также обратите внимание на такой момент, как материал воздуховода. Сам вентилятор может создавать незначительный шум, но шуметь может металлический воздуховод при движении по нему воздуха. Потому при устройстве системы вентиляции желательно использовать пластик. Если же уже есть металлический короб, снизить уровень шумов можно обклеив его звукоизоляционными материалами. Второй выход — зашить его в короб, а промежутки заполнить пористым звукоизоляционным материалом. Лучше всего для этого подходит штатная звукоизоляция из минеральных волокон. Монтажная пена, конечно, удобна в использовании, но звукоизоляционные характеристики у нее очень низкие. Не очень хороши в этом плане и пенопласт с пенополистиролом.





Потребляемая мощность

Еще один параметр — потребляемая мощность. Чем меньше этот параметр, тем меньше придется платить за электричество. С этой точки зрения более экономичны осевые вентиляторы для вытяжки в ванной комнате. За сет высокого КПД при малых затратах электричества они выдают значительный воздухообмен. Радиальные в этом плане менее выгодны: при равной производительности они тратят раза в 3-4 больше электроэнергии, но при этом воздух передается на большее расстояние.

Мощный канальный вентилятор

Также стоит помнить, что от потребляемой мощности зависит производительность вентилятора (перемещаемое количество воздуха за единицу времени). На этот параметр влияет также форма крыльчатки и другие конструктивные особенности (например, наличие подшипников качения), но чем большие объемы воздуха надо перекачивать, тем более мощный требуется вытяжной вентилятор в ванную комнату.

Дополнительные функции

В самом простом варианте вентилятор в вытяжке санузла включается отдельным выключателем. Некоторые модели имеют цепочку, потянув за которую можно его включить или выключить. В таком случае работает устройство на протяжении всего времени пока полается электропитание. Есть и другие варианты:

  • Включение при включении освещения, выключение с задержкой от 2 до 30 минут. Встречается часто, задержка регулируемая. При покупке надо помнить, что тут требуется специальное питание — нужна двойная фаза (для подачи электропитания на вентилятор после выключения света).
  • Детектор движения + задержка выключения. В этом случае включается вентилятор при наличии движения в ванной комнате, выключается тоже с задержкой.
  • Детектор влажности. Этот тип вентиляторов называют еще интеллектуальными, так как включается/выключается он в зависимости от состояния атмосферы в ванной. Это вариант наиболее экономичен (вентилятор работает только тогда, когда нужно), но сами устройства самые дорогие.

    Как подключить питание: вытяжной вентилятор в ванную комнату с задержкой отключения (с таймером)

Самые распространенные модели вытяжных вентиляторов для ванной комнаты — с задержкой выключения после отключения света. Но их можно включать и через отдельный выключатель, исключив из схемы лампочку. Более экономичны установки с детектором влажности, так как не всякое посещение ванной комнаты и включение света требует усиленной вентиляции. Например, если вы зашли помыть руки, вряд ли стоит включать принудительную вентиляцию.

Еще одна удобная опция — разные скорости вращения лопастей. В этом случае вытяжной вентилятор в ванную комнату может изменять режим работы в зависимости от исходной влажности в помещении. Переключение есть ручное (механическое), есть автоматическое (MARLEY MP-100S).

Обратный клапан на вентилятор в ванную — нужен или нет

Также есть вентиляторы для вытяжки со встроенным обратным клапаном. Иногда эта опция полезна — при возникновении обратной тяги он не даст воздуху из вентсистемы попасть в помещение. Но такие модели все-таки не очень популярны. Дело в естественной вентиляции. В большинстве квартир и домов предусмотрена естественная вентиляция. Устанавливая вентилятор в вентканал, мы значительно ухудшаем вывод отработанного воздуха естественным способом — за счет разницы давления и тяги. Установка вентилятора с обратным клапаном ситуацию еще больше ухудшает. В этом случае принудительное побуждение (при помощи вентилятора) должно работать круглосуточно.

Какой вентилятор для ванной лучше — с обратным клапаном или без — решать вам

Если вы решили ставить обратный клапан, не обязательно он должен идти в одном корпусе. Его всегда можно установить отдельно — в канале перед вентилятором.

stroychik.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
