Установка кухонной вытяжки в частном доме

Содержание


1. Назначение кухонной вытяжки.
2. Из чего состоит система, и необходимый набор инструментов.
3. Предварительные работы.
4. Монтаж вытяжной системы.
5. Тестирование кухонной вытяжки в зимний период.
Кухонная вытяжка размещается над печкой, предназначена для вентиляции и очистки загрязненного воздуха (копоти, запахов) или его перемещения за пределы помещения. Установка кухонной вытяжки процесс трудоемкий, если у вас отсутствует вентиляционный проем, требующий элементарных знаний и навыков в области электрики, если необходимо перенести или заново подвести розетку. Остальные работы выполнить не сложно, главное иметь практические навыки в строительстве.
Из чего состоит система, и необходимый набор инструментов и материалов.
Предоставленная встраиваемая бытовая вытяжная система состоит из:
- вентилятора с улавливателем жира и местным освещением;
- вытяжного канала;
- переходных элементов;

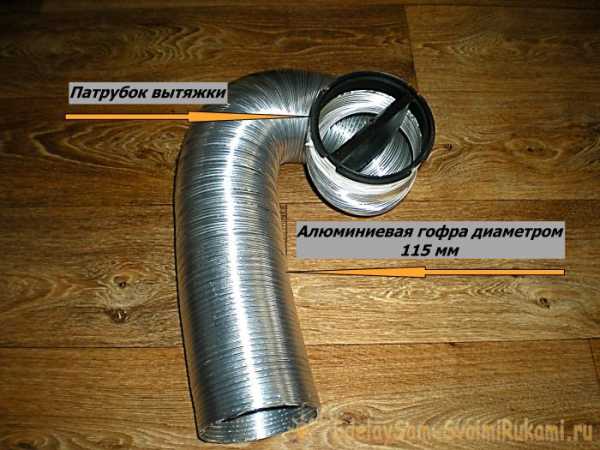

- гофры, диаметром 115 мм;
- воздуховода, длиной 300 мм и диаметром 130 мм;
- вентиляционного козырька с обратным клапаном диаметром 130 мм.
Питание подводится через штепсельную розетку, которая размещается во внутренней зоне короба для вытяжки.

Предварительные работы.

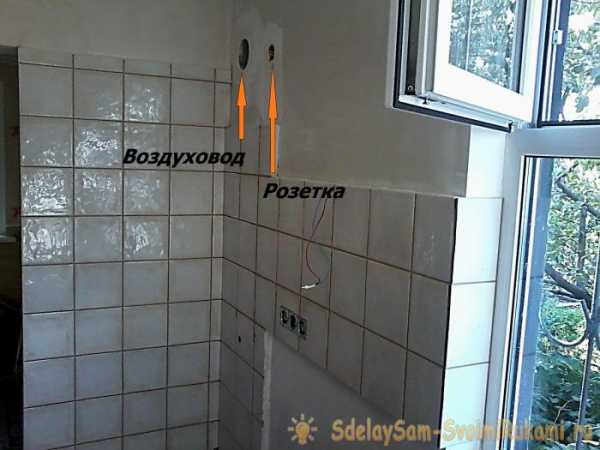

Установка кухонной вытяжки начинается с определения места ее расположения. После этого на опорной стене рисуются круги под воздуховод, сечением 130 мм и розетку, диаметром 65 мм. При помощи перфоратора и длинного бура, по контуру будущего вентиляционного проема и в его центре, высверливаются сквозные отверстия. Пикой по отверстиям выбивается проем диаметром более 130 мм. Коронкой или буром (6 - 12 мм) и пикой подготавливается место для коробки под розетку. От коммутационной коробки, с соблюдением норм монтажа электрических систем, пробивается или прорезается штроба к розетке, и укладывается медный двужильный провод сечением два миллиметра, таким образом, чтобы его концы свисали с перечисленных коробов на 150 - 200 мм. Алебастром фиксируется короб под розетку и провод. На цементный раствор, под наклоном в 5 - 10 градусов к уличной стороне устанавливается воздуховод сечением 130 мм.

После высыхания раствора производится выравнивание стены стартовой и финишной шпаклевкой.

По факту застывания раствора выполняются отделочные работы. Концы вмурованного провода зачищаются от изоляции и подсоединяются к фазе, нулю и клеммам розетки, которая потом устанавливается на свое штатное место.

Монтаж вытяжной системы.

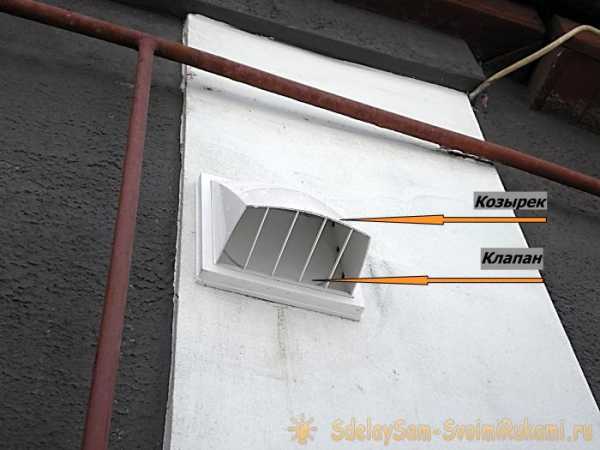

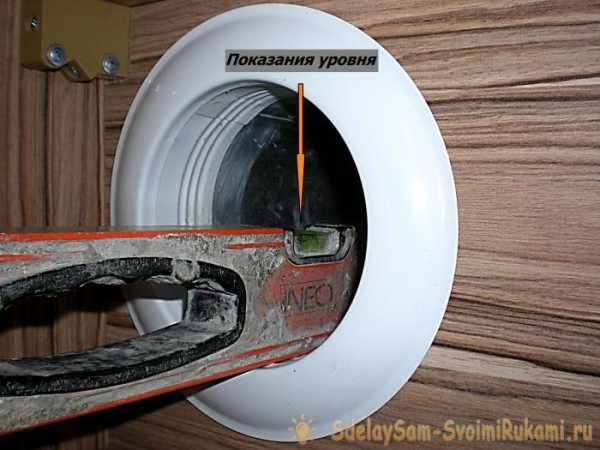

1. Установка козырька. На фасад здания, по уровню крепится козырек с обратным клапаном.

В случае сильного отклонения по вертикальной оси, клапан во время простоя системы удаления воздуха будет в приоткрытом положении.

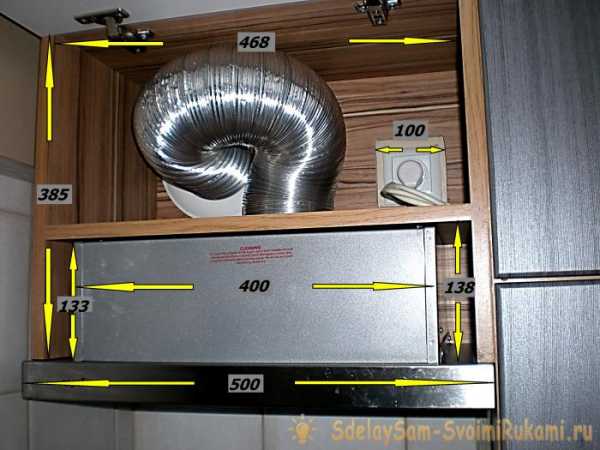

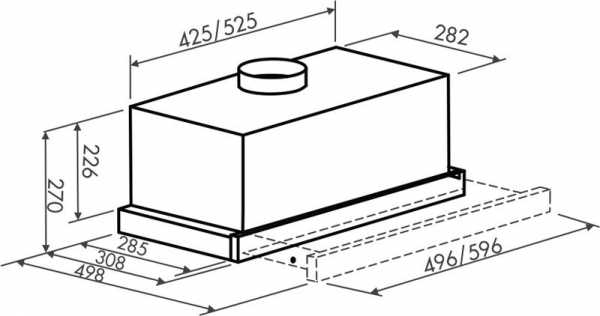

2. Подготовка короба. Встраиваемая вытяжка монтируется в короб глубиной 305 мм, выполненный из ламинированного ДСП (толщина 16 мм), и закрывается фасадом из МДФ. Остальные размеры указаны на фото.

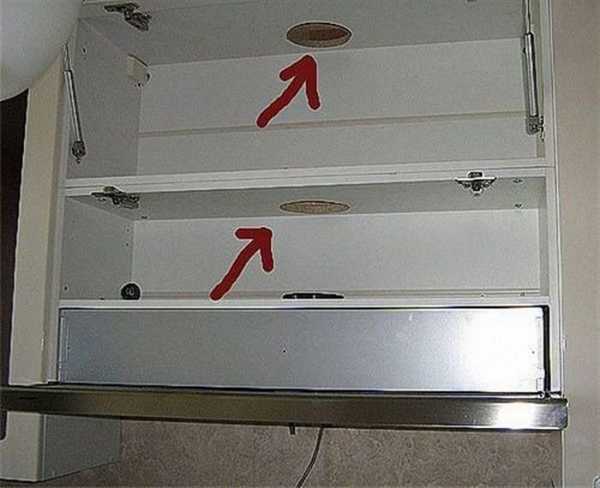

В задней стенке и в полке из ДСП электролобзиком выпиливаются сквозные элементы под гофру (сечением 140 мм) и розетку, торец которых защищен от влаги силиконом. На внутренней полке, ближе к углу просверливается отверстие диаметром 8 - 10 мм для заведения электрического кабеля.

Короб под вытяжку соединяется с другими навесными кухонными шкафами.
3. Крепление навесных ящиков к стене. К коробам прикрепляются регулируемые навесы.

На стене производится разметка и крепление планки для навесов. Ящики вешаются и выставляются по уровню.
4. Монтаж перехода. В воздуховод с внутренней стороны короба вставляется переход с сечения 125 (наружный размер) на 115 мм (внутренний диаметр).

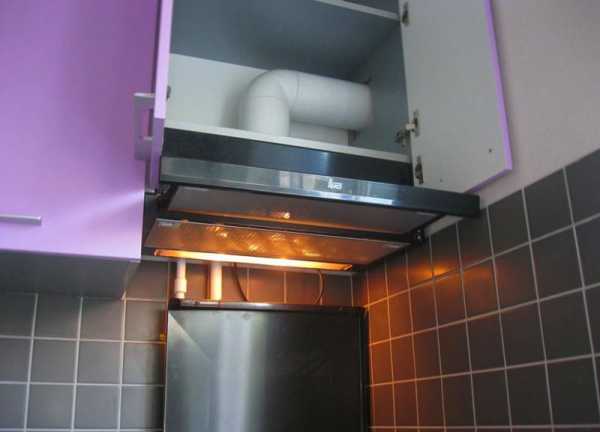

5. Установка кухонной вытяжки. Через подготовленное отверстие полки продевается кабель, и сразу же выполняется фиксация вытяжного устройства к ней. К кабелю подсоединяется штепсельная вилка. Один конец алюминиевой гофры на 115 мм заводится в воздуховод, другой зажимается на патрубке устройства.

Штепсельная вилка вставляется в розетку и производится проверка всех режимов работы устройства.

Тестирование кухонной вытяжки в зимний период.


В процессе исследования, при - 20 0С и простое кухонной плиты (более 12 часов), выяснилось, что конденсат если и образовывается, то он не попадает ни в кухню, ни на фасад здания, клапан всегда остается свободным и система работает без перебоев. На основании полученных данных можно сделать вывод: небольшие вытяжные системы до 1,5 м с воздухопроводом, установленным под наклоном, не будут покрываться льдом в зимний период времени.

sdelaysam-svoimirukami.ru

Как правильно сделать вытяжку в частном доме?

Для прочтения требуется ~4 минуты

Чтобы в частный дом поступал приток свежего воздуха, а также отводился уже загрязненный, необходимо установить систему вентиляции – вытяжку, которая может быть естественной, принудительной или комбинированной. Но независимо от выбора, вентиляция будет выполнять свою функцию только в том случае, если предварительно произвести расчеты, в которых учитываются размеры помещения и особенности будущей системы.

Естественная вентиляция

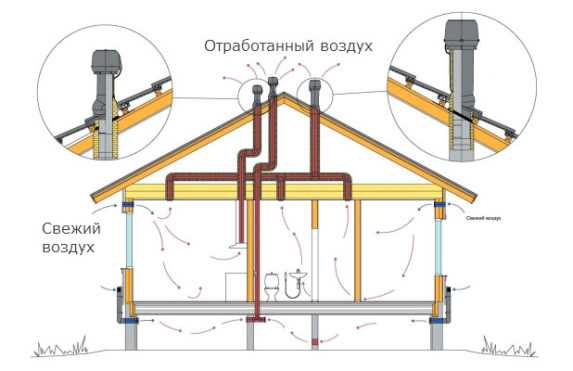

На этапе проектирования дома в обязательном порядке составляется схема естественной вентиляции. Принцип ее действия заключается в проветривании дома за счет естественной циркуляции воздушной массы. Чтобы система выполняла свою функцию должным образом, приток свежего воздуха и отвод уже влажного должны выполняться через разные помещения. Обычно пространство через которое поступает воздух называется сухим, а выводящее помещение — влажным.

Можно проветривать дом четырьмя способами:

  • канальным, когда дом оснащается вертикально расположенными каналами.
  • бесканальным. Этот способ может применяться для жилых строений, однако он больше подходит для производственных зданий.
  • постоянным. В этом случае помещения обеспечиваются значительным притоком воздуха, который поступает через воздушные каналы.
  • периодическим, когда «новый» воздух поступает в определенные промежутки времени.

Чтобы повысить уровень воздухообмена в доме, на отводящие каналы монтируются специальные вентиляторы, которые могут работать как постоянно, так и в установленное время. Соответственно, для такого оборудования требуется подключение к сети электропитания.

Достоинства

Она не нуждается в установке дорогостоящего оборудования, поломки системы автоматически исключаются. Но даже с установленными на вытяжные каналы вентиляторами, система циркуляции естественным образом потребляет электроэнергию в малых количествах. Следовательно, происходит экономия денежных средств. Еще одним плюсом системы является ее совместимость с другими типами воздухообмена.

Недостатки

Такой вид вентиляции в деревянном доме напрямую зависит от погодных условий, что непосредственно влияет на проветривание здания. Как правило, недостаточное поступление свежего воздуха проявляется в виде возникновения грибка, а также скопления токсичных веществ, которые могут исходить от строительных материалов. Таким образом, она, не совмещенная с другими системами, не всегда сможет обеспечивать должный обмен воздуха в доме.

Принудительная вытяжка

Так как зависимость естественной вентиляции от внешних климатических условий не позволяет в полной мере проветривать помещения, то для обеспечения циркуляции воздуха в частном доме необходима установка дополнительного оборудования. Воздухообмен, проводимый с помощью специальных установленных устройств, а также комплектующих к ним, называется принудительной вентиляцией.

По принципу работы она делится на:

  • приточно-вытяжную, осуществляемую с помощью специального оборудования. Также разновидностью этого способа является установка оборудования для рециркуляции. В этом случае отработанный воздух проходит через фильтры, частично смешивается с уличным, а затем уже очищенный возвращается в помещение;
  • приточную с возможностью подогрева. Для работы системы по этому принципу необходим рекуператор, который использует отработанный, но уже нагретый воздух;
  • приточную с охлаждением. Здесь в обязательном порядке устанавливается кондиционер;
  • приточно-вытяжную. Самая распространённая система для частных домов. Циркуляцию воздушных масс обеспечивает установленное оборудование в сочетании с элементами естественной циркуляции. Такая схема воздухообмена относительно проста в монтаже и довольно эффективна.

Однако работа принудительной системы осуществляется с помощью подключения ее устройств к сети электропитания. Кроме того, проектирование и расчеты системы производятся на этапе составления плана возведения дома. Все составляющие принудительной вентиляции выполняют разные функции, но основная и единственная задача всех элементов — поступление свежего воздуха в помещения и вывод уже использованного на улицу.

В систему принудительного характера включаются следующие элементы и оборудование:

  • решетки для защиты вентиляционных каналов от грызунов, насекомых и мусора;
  • фильтры, препятствующие проникновению в дом пыли и пыльцы;
  • воздушные клапаны, которые регулируют поток, подаваемого в дом воздуха. Зимой защищают систему от ледяных порывов ветра;
  • вентиляторов, служащих для создания непрерывного потока в каналах вентиляции;
  • звукопоглотители, обеспечивающие бесшумную работу системы;
  • калориферы, подогревающие поступающий воздух;
  • вентиляционные каналы, обеспечивающие перемещение воздуха.

Как правильно произвести монтаж вытяжки на кухне в частном доме

Подготовительные работы по установке вытяжки на кухню начинаются с замеров помещения (подробнее установку рассматривали в этой статье, а как правильно подобрать – в этой). Ведь полученные значения повлияют на выбор модели устройства.

В первую очередь рассчитывается кубический объем помещения путем умножения длины, ширины и высоты кухни. Затем полученный результат умножается на коэффициент десять. Это значение определяет количество смен воздуха в час, установленное действующими нормами. Полученный результат и будет минимальной мощностью, необходимой для измеряемой кухни.

Так как всем вытяжным устройствам необходима электроэнергия, то места установки устройств оснащаются розетками.

Подготовка ниши для кухонной вытяжки также является немаловажным фактором. Ведь централизованная газовая труба может быть проведена так, что в дальнейшем будет мешать установке оборудования на стену. Выходом из ситуации станет монтаж кронштейнов, которые позволят оставить между стеной и вытяжкой необходимое пространство. Кроме того, стена не должна иметь явных дефектов, должна быть достаточно прочной для того, чтобы выдержать вытяжную кухонную систему.

Для установки оборудования понадобятся:

  • строительный уровень;
  • рулетка;
  • перфоратор;
  • набор отверток;
  • лобзик;
  • ножовка по металлу;
  • герметик силиконовый.

Производители вытяжек предоставляют потребителям три основных модификации устройств:

  • подвесные;
  • встраиваемые;
  • купольные или каминные.

Также по способу очищения воздуха они делятся на устройства, которые выводят отработанный воздух на улицу, и модели, работающие в режиме рециркуляции.

При работе устройства в режиме рециркуляции вытяжка не выбрасывает загрязнения на улицу, а проводит воздух через фильтр и возвращает его обратно в помещение.

Так как подвесные модели работают в режиме рециркуляции (подробнее), то они в большей степени подходят для кухонь небольших размеров. Это объясняется тем, что обычная фильтрация не способна справиться с очисткой воздуха в помещениях больших размеров.

Подвесные вытяжки оборудованы фильтрами, которые необходимо периодически менять. Частота замен указывается в технической документации устройства.

Из положительных качеств устройств выделяются невысокая цена, возможность крепиться к кухонному шкафчику, а также отсутствие дополнительных комплектующих, так как подвесное оборудование не нуждается в системе воздухоотвода.

Встраиваемая техника практически скрыта от глаз и выполняет функцию притока воздуха. Корпус такого устройства монтируется прямо в кухонный шкафчик, а снаружи остается только воздухозаборник, который в основном имеет выдвижную панель.

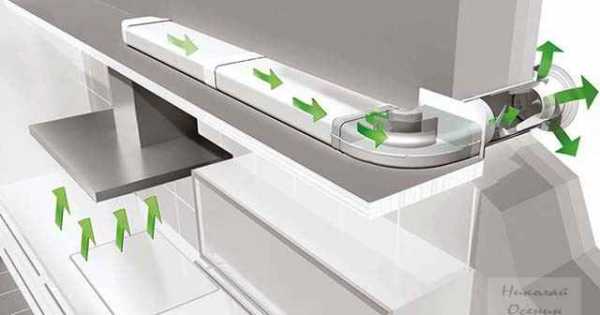

Воздуховод встраиваемого вытяжного устройства может выводиться на улицу как через уже имеющуюся в доме систему вентиляции, так и через стену или крышу.

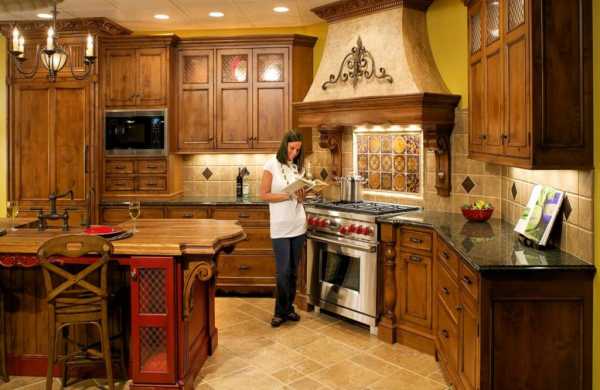

Самым дорогим модельным рядом, но в то же время наиболее мощным, считается каминный или купольный класс. Вытяжки этой серии не просто обеспечивают стабильное очищение воздуха, но также становятся ярко выраженными элементами дизайна помещения. Кроме заводского изготовления, купольные модели могут быть индивидуального дизайнерского исполнения.

Установка корпуса кухонной вытяжки над газовой плитой

Как правильно сделать кухонную вытяжку над плитой своими руками в частном доме зависит от формы и размеров устройства. При этом на монтаж электроприбора также влияют особенности расположения и габариты модулей кухонного гарнитура.

Существует три варианта монтажа:

  • встроенный;
  • с креплением к нижней части шкафа;
  • с креплением на стену.

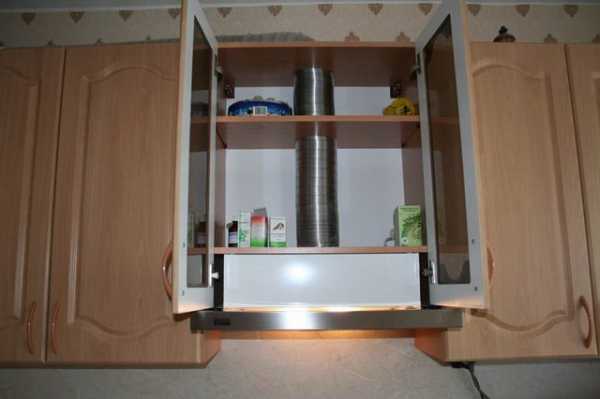

Чтобы установить устройство в шкафчик, предварительно нижняя полка кухонного модуля снимается. В последующем она может или вовсе не устанавливаться, или в ней с помощью электролобзика делается отверстие, подходящее по размерам с вытяжкой.

На полке, размещенной в середине шкафчика, делаются отверстия для электрокабеля и воздуховода. Затем к закрепляемой полке прикладывается корпус устройства и карандашом отмечаются места креплений. Далее вытяжка крепится с помощью саморезов.

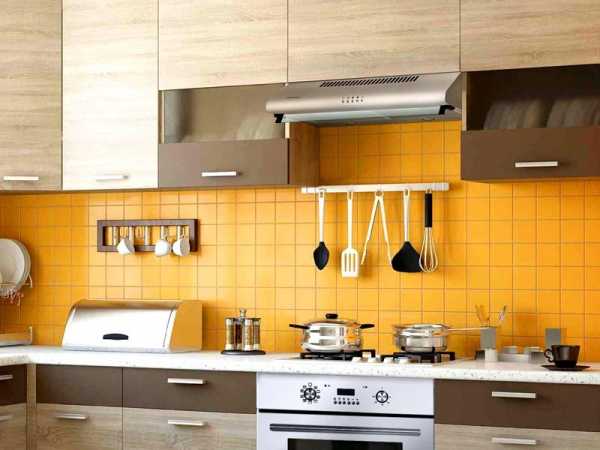

Устройство, закрепленное под кухонным шкафчиком, отличается от встроенного варианта лишь тем, что корпус вытяжки остается снаружи. При желании он закрывается фальш-панелью или любым другим отделочным материалом с помощью двухстороннего скотча или клея.

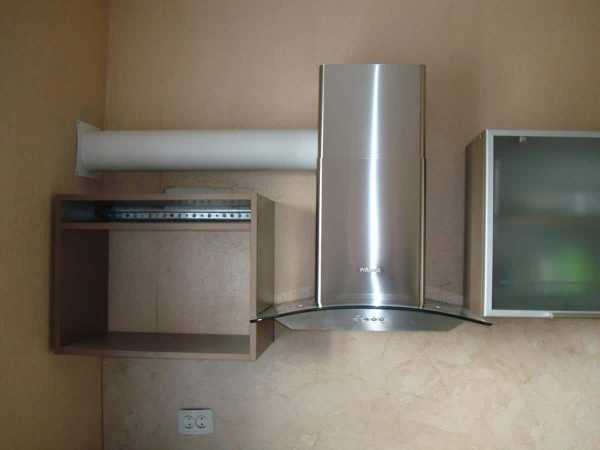

При креплении вытяжки к стене, прежде всего, отмечаются места креплений через заднюю панель устройства. По отметкам просверливаются отверстия, в них вставляются дюбели, длиной не меньше 5 см. Затем в два верхних отверстия вкручиваются саморезы, чтобы на них свободно вешалась вытяжка. После проверки надежности конструкции, не снимая устройство, вворачиваются оставшиеся саморезы и затягиваются верхние.

Подключение воздуховода

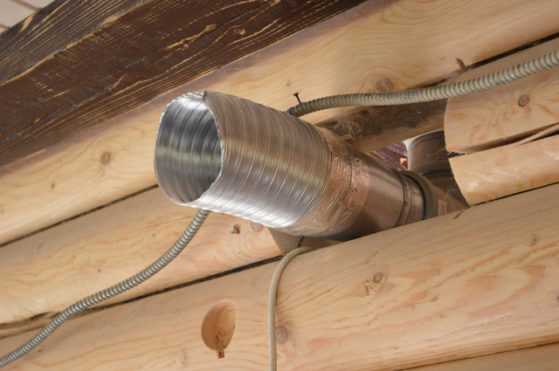

Прежде чем подключить к вытяжке воздуховод, нужно определиться с выбором материала изготовления. Существуют две разновидности труб для вывода отработанного воздуха из помещения (подробнее читайте здесь):

  • гофрированные, которые изготавливаются из алюминия. Хотя монтаж этого вида труб не требует дополнительных переходников, свойство шумоизоляции гофрированных изделий очень низкое. Однако шум во время работы вытяжки можно снизить за счет натяжения трубы.
  • пластиковые, имеющие сечение как прямоугольное, так и круглое. В последних во время эксплуатации скапливается гораздо меньше загрязнений, сопротивление ниже, чем в прямоугольных трубах. Для установки этого класса понадобятся Г-образные переходники.

Но независимо от материала изготовления и сечения, диаметр воздуховода должен совпадать с входным отверстием вытяжки. При меньшем размере трубы кухонная вытяжка будет работать в усиленном режиме, что приведет к скорой поломке двигателя.

Установленный воздуховод не должен полностью перекрывать отверстие шахты естественной вентиляции. Для этого приобретается и устанавливается специальная решетка, клапан которой при включении вытяжки закрывается, а после окончания работы устройства открывается. Такой режим работы дает возможность в полной мере работать системе естественной циркуляции воздуха.

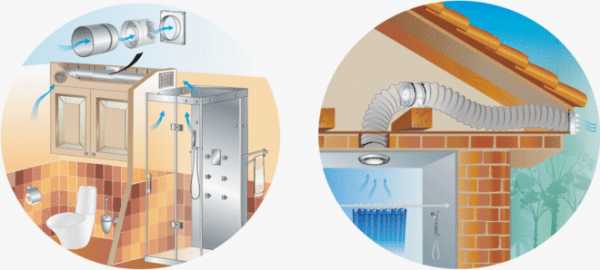

Вентиляция в ванной и туалете

Задача установленной вентиляции в санузле сводится к очистке этого помещения от различных запахов и устранению высокой влажности.

Так как работа естественной вытяжки полностью зависит от внешних климатических факторов, то она не всегда сможет справляться со своей задачей. Кроме того, отсутствие специальных решёток с наружной стороны вентиляционных каналов дает возможность попадать в дом мелким грызунам и насекомым. Однако система естественной циркуляции воздуха имеет свои преимущества, которые заключаются в простоте конструкции и относительно невысокой цене. Отсутствие сложных механических элементов в естественной вытяжке предрекает ей долгую и бесперебойную работу.

Вентиляционные каналы для ванной комнаты подбираются с диаметром не меньше 50 куб м/ч, а для туалета подойдёт воздуховод шириной 30 куб м/ч. Возможность вывести запахи и влажный воздух в санузле дает система принудительной вентиляции. Ее работа осуществляется с помощью установленных вентиляторов, которые могут быть с подшипниками или втулками. Устройства со втулками гораздо дешевле вентиляторов с подшипниками.

Вентиляторы принудительной вытяжки, устанавливаемые в санузле, могут работать как от выключателя света, так и иметь отдельную точку питания. Также производители устройств предлагают вентиляторы со встроенными датчиками влажности. В этом случае работа системы начинается, когда влажность в помещении достигнет определенного уровня. Также существуют модели, которые снабжены датчиками движения, позволяющие активировать циркуляцию воздуха при входе человека в помещение.

Вентиляция подвала

Для вентиляции подвала можно ограничиться монтажом нескольких отверстий в цокольной части дома. Располагаться проемы должны в противоположных частях помещения. Кроме того, отверстия должны оборудоваться специальными сетками или решетками.

Такой способ проветривания довольно прост в своей организации, но как и вся система естественной вентиляции, напрямую зависим от погодных условий.

Более эффективным методом является система, в которой используются две трубы, шириной 8–15 см. В этом случае приточный канал монтируется таким образом, чтобы нижняя часть трубы располагалась на высоте 20–40 см от пола. Верхний же конец должен закрепляться на улице, чтобы промежуток до земли составлял 40–60 см.

Нижний конец вытяжной трубы монтируется прямо под потолком, а наружная часть через перекрытия выво

diz-kitchen.ru

Вытяжки для кухни с отводом в вентиляцию: секреты выбора и монтаж

Если вам нужен качественный интерьер и обстановка на кухне, то вы обязательно задумаетесь об установке вытяжки. Именно такое устройство поможет устранить все неприятные запахи, копоть и даже капли жира. Многие выбирают вытяжки для кухни с отводом в вентиляцию, так как они работают бесшумно и соответствуют всем необходимым нормативным показателям. Монтируется такое оборудование над газовой плитой. Конструкция предполагает установку защитной сетки, которая задерживает грязь и жир. Кроме того, современная вытяжка впишется в интерьер стиля лофт или хай-тек. В нашем обзоре мы расскажем об основных критериях выбора подобного оборудования и о некоторых характеристиках отдельных моделей.

Современные конструкции вытяжек не занимают много места и позволяют быстро вытягивать скопления дыма и пара

Содержание статьи

Для чего нужны вытяжки на кухне и на чем основан принцип их работы

Сначала разберемся с основными разновидностями кухонных вытяжек. От этого зависит устройство и принцип работы вытяжки для кухни.

Стоит выделить две больших категории подобного оборудования:

  • оборудование с отводом (или проточные) имеют конструкцию, в которой вентилятор втягивает воздух и пропускает его через жировые фильтры. После этого грязные воздушные массы удаляются через воздуховод на улицу. При исправной работе вытяжки с отводом в вентиляцию воздух будет постоянно обновляться. Чтобы проточная вытяжка работала качественно, важно обеспечить постоянный приток воздуха на кухню;
Более мощные модели с отводом подходят для помещений большой площадью
  • рециркуляционные модели представляют собой вытяжки для кухни без отвода. Они не связаны с воздуховодом. Двигатель запускает вентилятор, который протягивает воздух через два фильтра. Первый останавливает жировые загрязнения, частицы пыли и следы копоти. А угольный фильтр задерживает посторонние запахи и мелкие частицы пыли. После этого очищенный воздух вновь поступает в помещение. При этом не требуется постоянный приток воздуха на кухню, но важен доступ к электрической сети.
Варианты без отвода пользуются популярностью благодаря функциональному дизайну и небольшим размерам

Отводные вытяжки имеют множество преимуществ. Они качественно чистят воздух и отличаются высокой мощностью. Но при этом усложняется технология монтажа, так как требуется монтаж системы воздуховодов.

Отводные вытяжки могут занимать больше места

Рециркуляционные модели обладают компактными размерами. Они просты в установке и для них не нужен монтаж воздуховода. К минусам стоит отнести регулярную замену фильтров. Жировой фильтр следует мыть и чистить хотя бы раз в месяц.

Габаритная островная конструкция вписывается в обстановку деревенского интерьера

Об особенностях выбора подходящей модели можно посмотреть видео:

К сведению! Если не знаете, какую модель выбрать, то оцените ваши действия и объем работ на кухне. Отводная конструкция подойдет тем, кто часто готовит большое количество блюд или много курит. А рециркуляционные агрегаты порадуют своих владельцев простотой и небольшими размерами.

Вытяжки для кухни с отводом в вентиляцию: особенности работы и устройство

Все вытяжки различаются по способам крепежа. Кухонная вытяжка с выводом в вентиляцию практически всегда устанавливается над плитой. Рассмотрим преимущества таких моделей:

  • качественная очистка воздуха, так как отработанные потоки отводятся наружу;
  • высокий показатель производительности;
  • фильтры легкодоступны для обслуживания;
  • эффективность оборудования, так как уходят все лишние примеси.

Из недостатков стоит отметить профессиональный монтаж системы, необходимость обеспечения приточного воздуха и шум в процессе работы.

Вытяжка с отводом в вентиляцию имеет более сложные конструкционные особенности

Модели вытяжек на кухне с отводом в вентиляцию бывают таких видов:

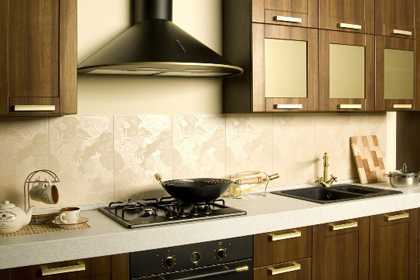

  • навесные крепятся к стене и часто располагаются под шкафом или над печкой. Встроенная решетка останавливает жир на поверхности. Такой вариант обладает небольшим уровнем шума;
Необычная навесная установка

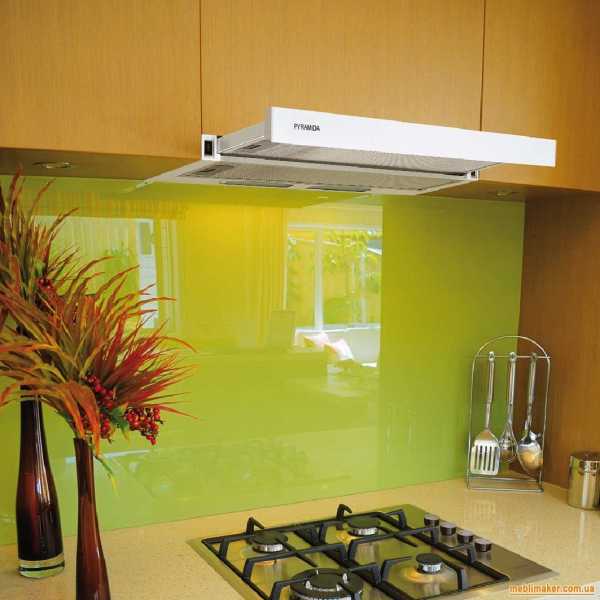

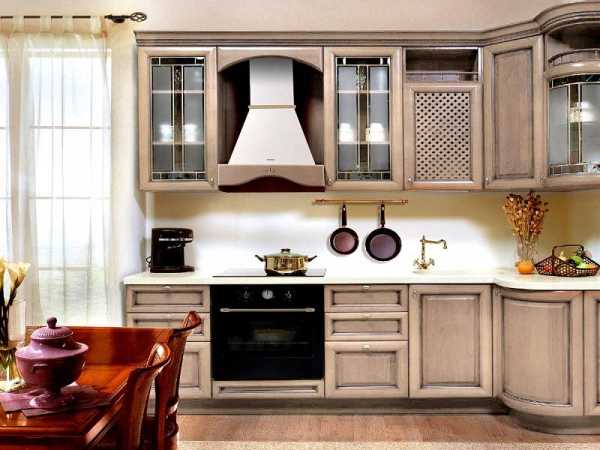

  • встраиваемые подходят для помещений любого размера. Они превосходно вписываются в разные варианты интерьеров. Глубина конструкции варьируется до 60 см;
Встраиваемое оборудование идеально вписывается в кухонный гарнитур

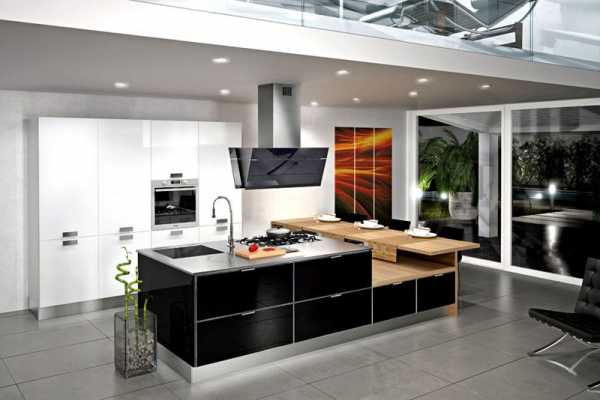

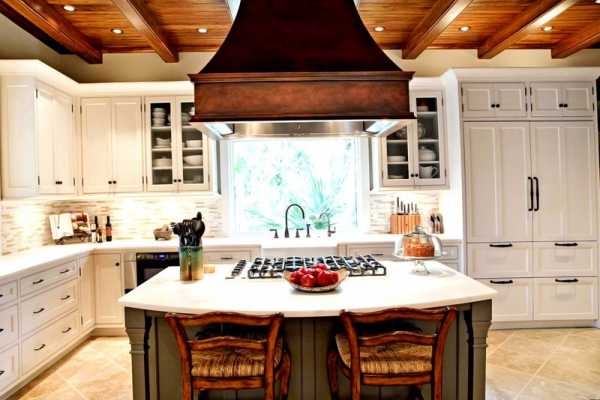

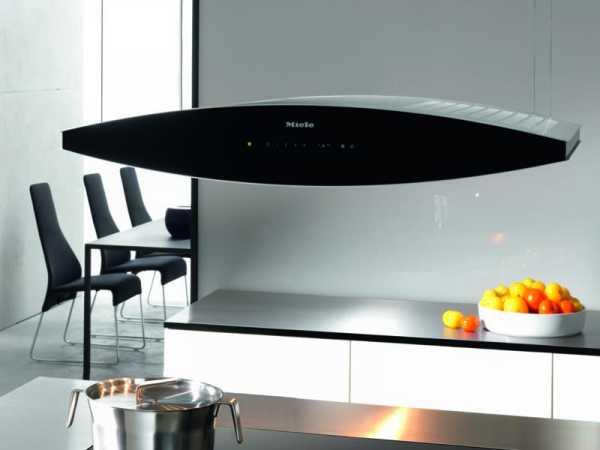

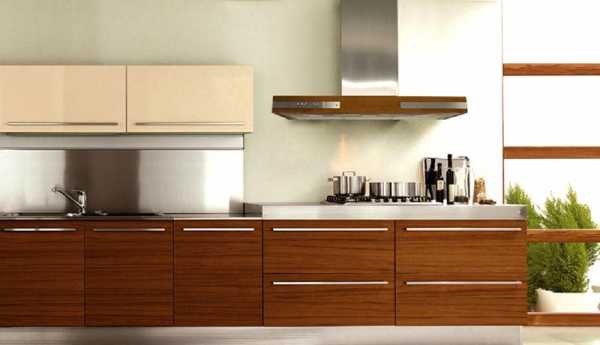

  • островные модели также называются подвесными. Такой вариант подходит, если плита размещается в центре кухни. Островная модель смотрится оригинально, но рекомендуется для просторных помещений;

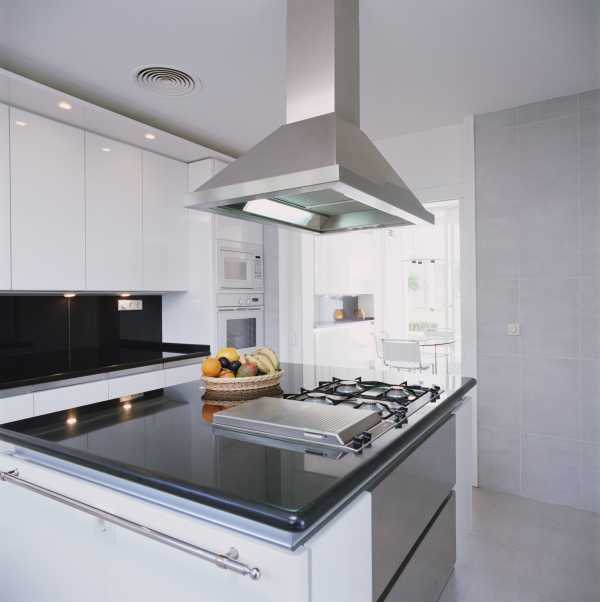

Островная модель в современном стиле подходит для любых интерьеровКаминная конструкция отличается габаритными размерами

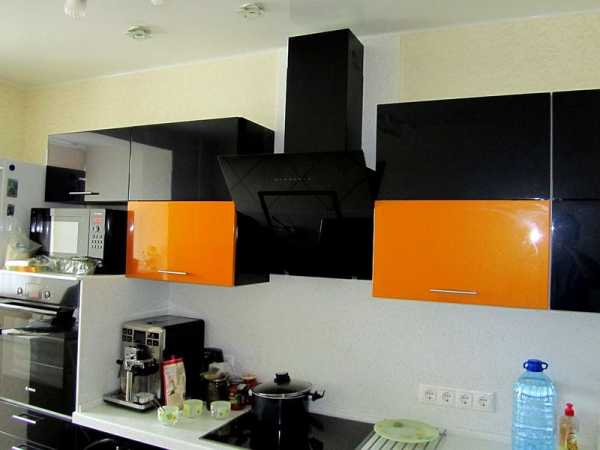

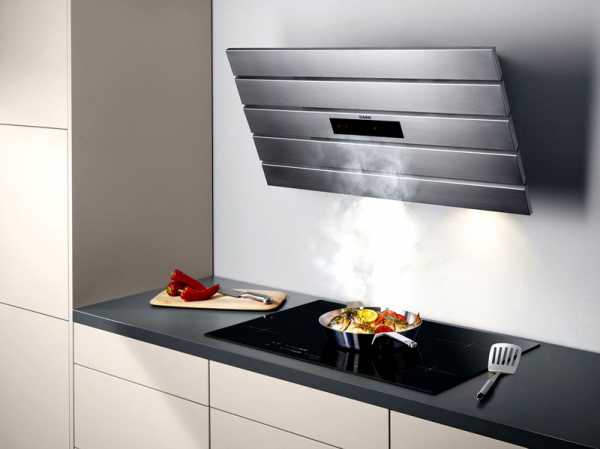

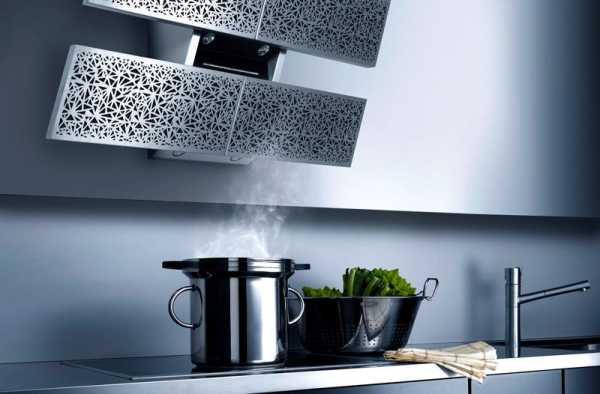

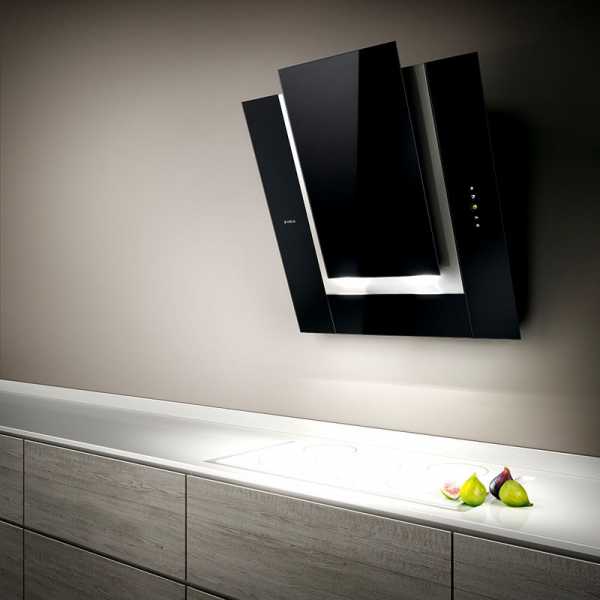

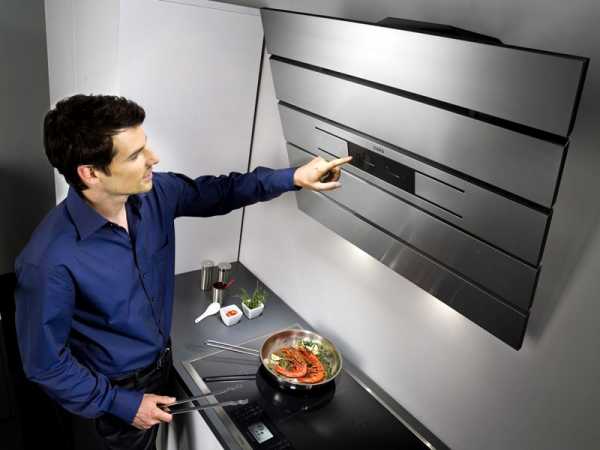

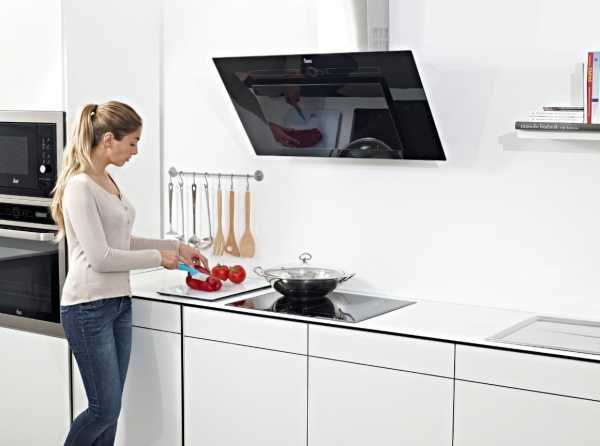

  • наклонные модели гармонично вписываются в интерьер малогабаритных помещений, так как обладают миниатюрными размерами. Пары грязного воздуха втягиваются в специальный купол или зонт;
Модели наклонного типа подходят для разных интерьеров

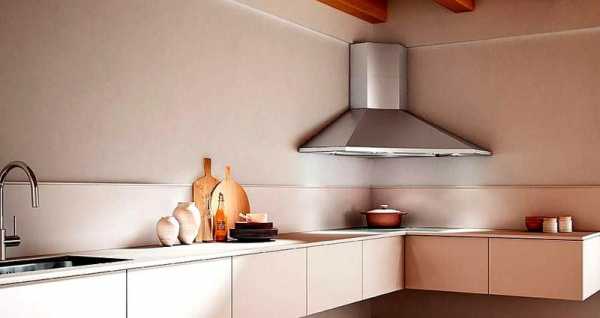

  • угловые вытяжки являются оптимальным вариантом для угловой зоны. Такую вытяжку для кухни с отводом нужно крепить к стене. Она может иметь купольную форму.
Угловые конструкции занимают не так много места

К сведению! Система с отводом включается и отключается хозяевами. Она не отличается большой энергоемкостью и обладает длительным сроком службы.

Статья по теме:

Вытяжка 60 см встроенная в шкаф. Почему стоит приобрести вентиляционное устройство данного размера, критерии выбора и технические возможности, полезные советы и рекомендации  — читайте в нашем обзоре.

Что нужно знать о воздуховодах для вытяжки на кухне: материалы, разновидности и способы монтажа

Вытяжка для кухни с воздуховодом обладает определенными преимуществами. Такой конструкционный элемент как воздуховод классифицируется в зависимости от материала, формы и конфигурации. При выборе модели для кухни важно учитывать сочетание параметров данного устройства.

По форме сечения воздуховоды бывают:

  • прямоугольные компактно располагаются за шкафами. Используется для комнат с любой высотой потолка. Имеют меньшую производительность, чем воздуховоды другой формы;
  • круглые не стоит выбирать для помещения с низкими потолками;
  • овальные могут стать универсальным решением для любой кухни.

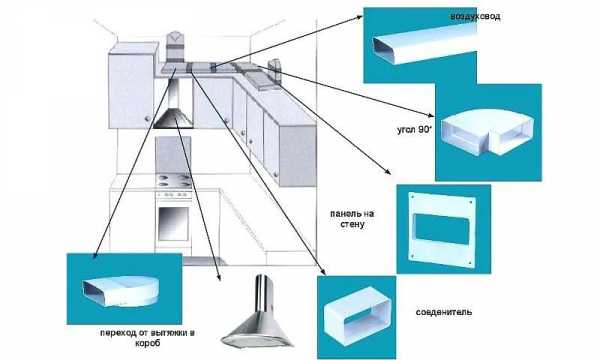

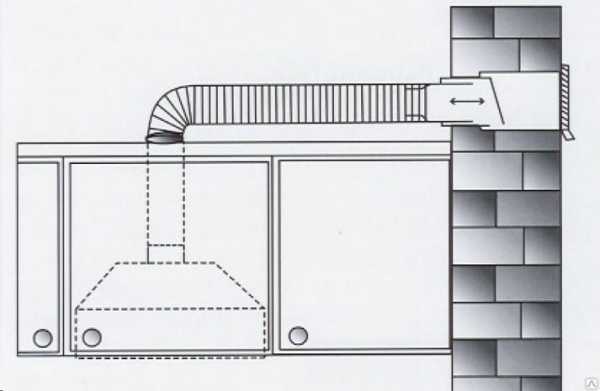

На схеме показано, как подсоединяется воздуховод

Имеет значение и материал отвода для вытяжки на кухне. К самым популярным стоит отнести пластик. Такие воздуховоды могут иметь прямоугольное или круглое сечение. Стоит выделить некоторые достоинства у пластиковых воздуховодов для вытяжки на кухне:

  • гладкие стенки защищают изделие от отложений пыли и грязи внутри;
  • трубы из пластика не ржавеют;
  • небольшой вес конструкции;
  • простота сборки;
  • отсутствует шум и вибрация при работе.

Но есть и минусы. Например, для установки необходимо приобрести соединительные фитинги и переходники. При слишком высокой температуре могут выделяться токсичные вещества.

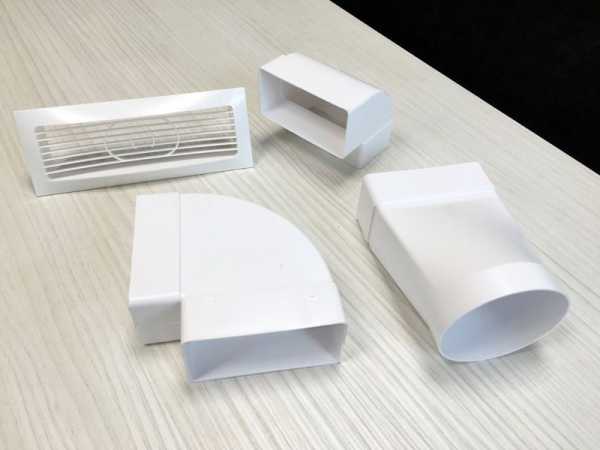

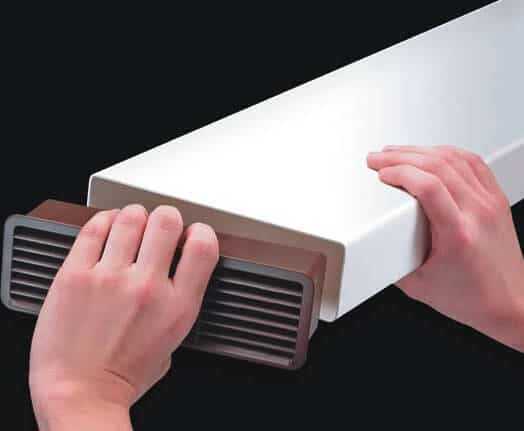

Детали воздуховода из пластика

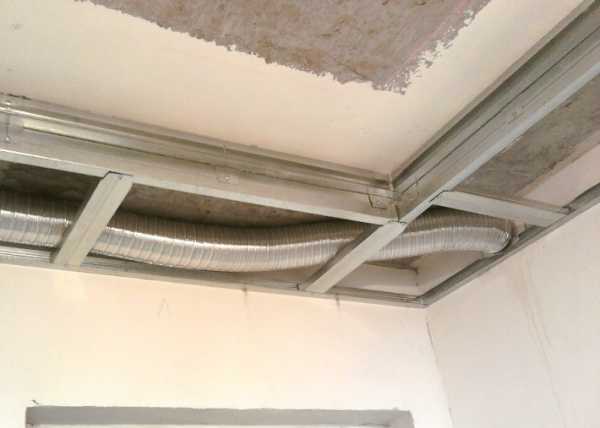

Из алюминия делают качественные гофрированные трубы. К достоинствам материала стоит отнести:

  • несложную установку;
  • устойчивость к высоким температурам;
  • доступную цену.

К минусам можно отнести непрочность материала, накопление конденсата и не очень эстетичный вид.

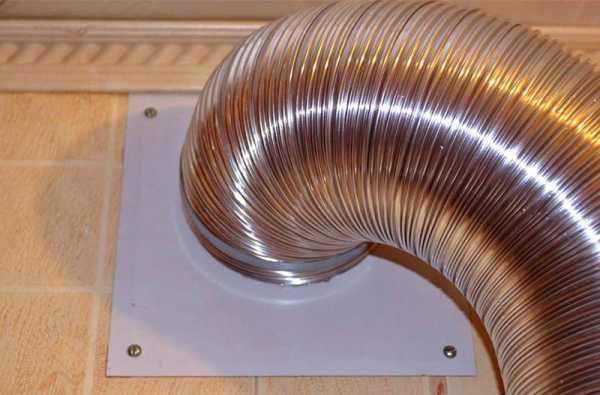

Простая конструкция из алюминия

Воздуховоды также выполняются из нержавеющей или оцинкованной стали. Вот некоторые плюсы материала:

  • стойкость к повышенной температуре;
  • бюджетный вариант;
  • гладкая поверхность, что позволяет не снижать скорость потока по трубам.

Из недостатков стоит отметить значительный вес, а также необходимость применения дополнительных составов и смесей.

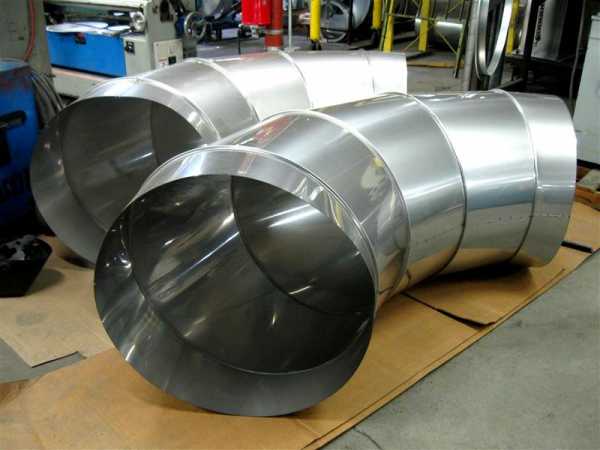

Прочностью отличаются воздуховоды из нержавейки

Важно! Чтобы выбрать оптимальный размер воздуховода необходимо учитывать, что размер его сечения должен совпадать с выпускным отверстием вытяжки. Если выходное отверстие и форма воздуховода отличаются, то можно приобрести переходник.

Особенности устройства вытяжек для кухни без отвода в вентиляцию: как работает конструкция

В некоторых случаях рациональным решением станет приобрести вытяжку без отвода в вентиляцию. Из-за того, что устройство оборудуется разными фильтрами, его также называют фильтрационным. Очистка проводится в два уровня. Акриловые фильтры используются для одноразового использования. Его требуется менять один раз в 4-6 месяцев. Также используются и металлические фильтры. Их легко чистить, и они выгодны с точки зрения эксплуатации.

Обязательным атрибутом угольной вытяжки для кухни без отвода являются угольные фильтры. В составе таких систем предусмотрены абсорбирующие элементы, поэтому такие устройства превосходно очищают воздух.

Подвесная конструкция без отвода

К достоинствам вытяжек без отвода стоит отнести такие факторы:

  • многоступенчатая очистка воздушных потоков;
  • вытяжка не производит сильную вибрацию и шум;
  • бюджетный вариант монтажа конструкции;
  • подходит для малогабаритного помещения;
  • прибор позволяет экономить электроэнергию;
  • очищение дополняется опцией ионизации.

При этом независимо от видов вытяжек для кухни без воздуховода требуется периодическая замена фильтров. Не во всех случаях система фильтрации справляется с очисткой воздуха.

Некоторые секреты установки конструкции можно видеть в ролике:

Критерии выбора вытяжек: на что обратить внимание

Неплохо подскажут, как выбрать вытяжки для кухни, отзывы разных потребителей, которые стоит изучить перед приобретением подобного оборудования. Кроме производительности не забывайте учитывать и такие параметры:

  • размеры. Ширина конструкции должна совпадать сгабаритами плиты. Это защитит от попадания продуктов горения на внутреннюю отделку или мебель;
  • управление у каждой вытяжки расположено на корпусе. Панель управления может быть кнопочной, сенсорной или слайдерной;
  • фильтры позволяют задерживать даже крохотные частицы в отработанном воздухе. При этом стоит выделить фильтры грубой и тонкой очистки;
  • функционал вытяжки может быть достаточно обширным. Остаточный ход позволяет экономить энергию, которую потребляет вытяжка. Также в некоторых моделях предусмотрен электронный таймер;
  • уровень шума определяется в децибелах.
Важно, чтобы модель подходила под оформление кухни

Важным критерием выбора является и материал корпуса. Он может быть выполнен из пластика, из нержавеющей или эмалированной стали, алюминия или из закаленного стекла.

Статья по теме:

Советы профессионалов: как выбрать вытяжку для кухни. В нашем обзоре вы узнаете какой вид подойдет для того или иного интерьера. А подробные фото и видео инструкции облегчат этот выбор, наглядно показав, на что следует обратить внимание, а что не слишком важно.

Нюансы стандартных размеров вытяжек и форма корпуса

Размеры вытяжки стоит подбирать больше, чем габариты плиты. Если прибор окажется слишком маленьким, он не сможет справляться со всем объемом загрязненного воздуха.

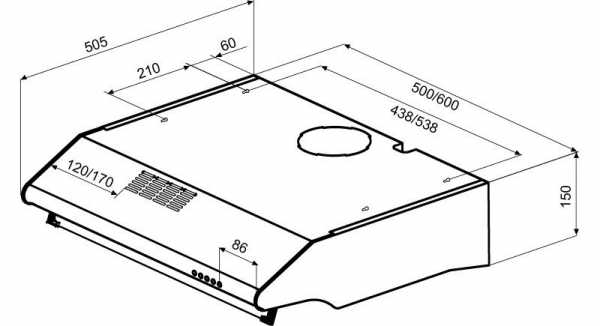

Вариант вытяжки с отводной системой с определенными размерами

Пользуются популярностью модели вытяжек для кухни с отводом в вентиляцию 60 см. Изделие с размерами 120*60 пропускает через себя достаточный объем воздуха, но не больше, чем 350 куб. м/ч. К крупноразмерным относятся модели с параметрами 206*60 мм. Их используются для оборудования высокой производительности.

Размеры плоской конструкции

Вытяжки для кухни шириной 50 см отличаются не очень высокой производительностью. Также стоит учитывать, что производительность оборудования может снизить наличие поворотов на 90 градусов и уменьшение площади сечения вентиляционной магистрали.

При подборе размеров воздуховода для вытяжки на кухне необходимо предварительно оценить габариты вентиляционных ходов.

К сведению! Если форма воздуховода не подходит к конфигурации выходного отверстия, то понадобится приобрести и дополнительные переходники.

Как правильно выбрать материал корпуса

Чаще всего корпус вытяжки выполняется из трех вариантов материала. К дорогостоящим материалам относится нержавеющая сталь. Такие поверхности легко чистить и они смотрятся презентабельно.

К бюджетным вариантам следует отнести металлические поверхности с покрытием из разнообразных эмалей. Нередко применяется и закаленное стекло. Но за такой поверхностью требуется тщательный уход.

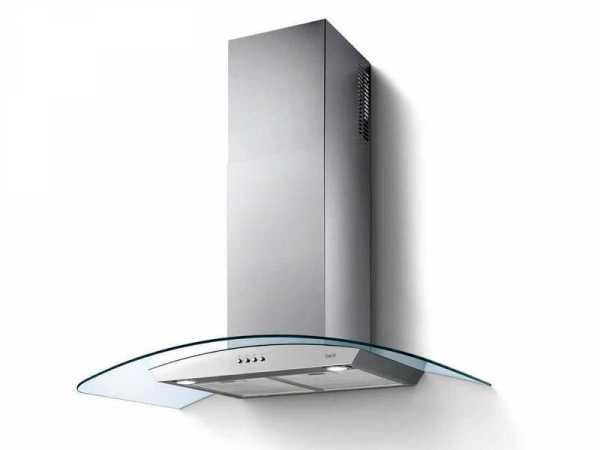

Неплохим решением является комбинация металла и стекла

Характеристики производительности

Важным фактором является производительность, то есть количество воздуха, которое может пропускать вытяжка за час.

Чтобы посчитать данный показатель необходимо площадь кухни умножить на высоту, а затем полученное количество умножить на 10. Именно это значение покажет, сколько воздуха будет проходить очистку за час. Чтобы определить данный показатель более точно, его нужно умножить на коэффициент 1,3. Выбирайте оборудование с некоторым запасом мощности.

Особенности уровня шума

В децибелах измеряется уровень шума вытяжки. Так как все члены семьи проводят в этом помещении значительное количество времени, то данный показатель должен варьироваться в пределах 45-50 дБ. Такой шум идентичен негромкому разговору. На максимальной мощности уровень не должен превышать 70 дБ.

Как выбрать подсветку и панель управления

Часто вытяжки оснащаются специальными источниками освещения. Подойдет вариант с галогеновыми лампами. При этом освещение может быть рассеянным или фокусированным.

Панель управления бывает кнопочной или сенсорной. Последний вариант оборудуется датчиками, которые фиксируют влажность и температуру. При изменении показателей устройство способно переключаться на определенный режим работы. За таким типом панели легко ухаживать. Панель с механическим типом управления имеет регуляторы и кнопки на лицевой стороне корпуса.

Определенным удобством отличается электронный вариант управления. При этом можно программировать устройство, чтобы оно работало в автономном режиме.

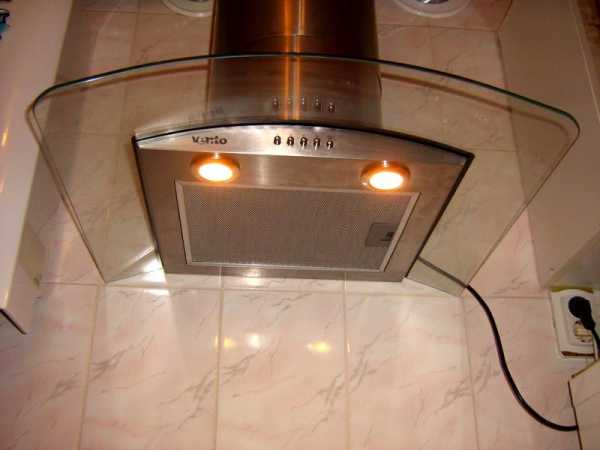

Подсветка может иметь вид светодиодной ленты или отдельных лампочек

Как правильно выбрать и купить вытяжки для кухни: фото и цены от разных производителей

На рынке предлагается огромный ассортимент разных вытяжек для кухни. Купить в интернет магазине можно устройства в разной ценовой категории. Есть недорогие изделия, которые обладают всеми необходимыми качествами и характеристиками. К более дешевым относятся модели с корпусом из пластика. При этом предусмотрено не более трех режимов работы, а панель управления ползунковая или кнопочная. Для дополнительно освещения применяется несколько ламп.

Существуют разные модели оборудования из нержавеющей стали

Модели из средней ценовой категории имеют корпус из алюминия, нержавеющей стали или закаленного стекла. Управление может быть сенсорным и даже дополняться дисплеем.

К дорогостоящим приборам относятся вытяжки с высоким показателем производительности. В этом случае функционал может быть достаточно разнообразным – датчики дыма, влажности и температуры, дистанционное управление и качественное освещение.

Перед покупкой стоит ознакомиться и с предложениями некоторых производителей:

  • вытяжки от Эликор характеризуются обширным функционалом, включающим таймер, трансформаторы для защиты и таймеры. В качестве управляющего устройства используется сенсорная панель;
  • модели Elica имеют лаконичные формы и собираются из высококачественных элементов. Компания постоянно работает над улучшением производительности и внедряет новые технологии;
  • продукция Cata отличаются небольшим уровнем шума и высокой производительностью;
  • популярным брендом является Electrolux. Модели данной компании имеют корпус из нержавейки, лаконичный дизайн и неоновую подсветку. Управление выполняется дистанционно;
  • Krona производит многофункциональную бытовую технику. Особенностью продукции является малошумность, мощность и работа в нескольких режимах;
  • Best отличается долговечностью, функциональностью и качеством сборки. Модели комплектуются специальными жироулавливающими фильтрами, качественной звукоизоляцией и дистанционным управлением;
  • Bosсh производит технику высокого качества и удобства.​

Как правильно выполнить монтаж вытяжки для кухни с отводом в вентиляцию: пошаговый монтаж

Чтобы установить качественное оборудование на кухне и не испортить при этом интерьер нужно знать, как вывести вытяжку в вентиляцию. Существуют разные модели, выполненные из комбинации материалов и с применением декоративных деталей. Также можно подобрать оборудование под стиль кухни. При этом цветовая палитра должна сочетаться с отделкой и мебельными гарнитурами.

Осуществляя вывод вытяжки в вентиляцию на кухне, стоит продумать и варианты маскировки системы каналов. Для этого используются такие методы:

  • конструкции убираются в подвесной потолок;
  • монтаж в декоративный короб;
  • укладка воздуховода внутри шкафов;
  • создание короба из гипсокартона.

Чтобы провести монтажные работы правильно рекомендуется посмотреть видео установки вытяжки на кухне своими руками.

В таблице показан простой монтаж вытяжки с отводом.

От выбора вытяжки во многом зависит работа вентиляционной системы и качество очистки воздуха в помещении. Поэтому так важно разобраться с характеристиками и способами установки разных моделей. Такой подход позволит выбрать оптимальное устройство для вашего жилья.

Как установить вытяжку можно посмотреть на видео:

Нюансы установки короба представлены в ролике:

Про установку воздуховода для кухонной вытяжки можно посмотреть в видео:

Понравилась статья? Сохраните, чтобы не потерять!

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

homius.ru

Как установить вытяжку на кухне в частном доме: подключение

Чтобы установить вытяжку на кухне в частном доме самостоятельно, не нужно иметь специальные знания или навыки, но следует быть внимательным и тщательно следовать инструкциям. Устройство защищает помещение от неприятных запахов, удаляет загрязненный воздух, очищает его от частиц пыли и пищи, устраняет вредные вещества, которые образуются при сгорании газа.

Похожие статьи:

Требования к вытяжке на кухне в частном доме

При выборе вытяжки для кухни необходимо обращать внимание на показатель давления воздуха, которое создает нагнетающее устройство. Чем он выше, тем больше производительность изделия. У хорошей вытяжки есть несколько вентиляторов, нагнетающих воздух, имеющих разную скорость вращения.

Производительность вытяжки определяется объемом воздуха, который устройство может удалить из помещения. Некоторые аппараты способны выводить 180-700 м³/ч. Следует учитывать, что чем выше производительность, тем сильнее вентилятор будет шуметь.

Чтобы определить, какая нужна мощность вытяжки для кухни, следует определить объем помещения и умножить его на 10. Согласно санитарным нормам полная замена воздуха в помещении должна производиться 10-12 раз в час, поэтому объем комнаты умножается на 12 (показатель воздухообмена). Результат умножают на 1,3 (коэффициент запаса). Необходимо рассмотреть, как производится расчет на примере кухни площадью 6 м² и высотой 2,5 м: ((6*2,5)*12)*1,3=234 м³/ч. Для эффективной вентиляции помещения нужна вытяжка мощностью 230-240 м³/ч.

Габариты устройства должны соответствовать размерам газовой плиты или превышать их на 10-20 см. Несоблюдение этих условий приведет к тому, что испарения и продукты горения будут подниматься мимо вытяжки и подвесная мебель начнет портиться. В качестве материала лучше всего себя зарекомендовал обработанный алюминий.

Также можно сделать вытяжку в частном доме своими руками. Без вентиляторов устройство должно быть подсоединено к вертикальному каналу естественной вентиляции. Однако такой способ плохо удаляет все запахи в помещении.

Нужна вентиляция в деревянном доме

В деревянном доме, который строится по последним технологиям, обязательно устанавливают систему вентилирования. Обусловлено это высокой герметичностью здания. Вывод грязного воздуха через окна и форточки не является достаточным условием.

Система естественной вентиляции привлекает низкой стоимостью, однако она не способна быстро удалять запахи из кухни или влажный воздух из ванной комнаты. Для эффективного воздухообмена на кухне в доме из дерева нужно устанавливать специальное устройство соответствующей мощности.

Приточно-вытяжной системы вентиляции достаточно только для того, чтобы обеспечить поступление свежего воздуха в дом и устранить излишки углекислого газа и неприятных запахов. Для качественной очистки воздуха в кухне данной, как и естественной системы, недостаточно.

Можно использовать качественную систему вентиляции кухонь естественного типа при условии, что она была изначально заложена при проектировании дома и выполнена специалистами.

Какую вытяжку установить на кухне частного дома

Прежде чем узнать, как установить вытяжку, необходимо определить, каких видов бывают устройства и какой системой фильтров они оснащаются. Чтобы кассеты не только устраняли неприятный запах, но и собирали маслянистые частицы, в их конструкции должен предусматриваться синтепон или флизелин. Фильтры такого типа являются одноразовыми. Многоразовые кассеты изготавливаются из алюминия или стали, для их очистки используют специальные жирорастворители.

Также существуют угольные фильтры, которые не только задерживают копоть и жиры, но и нейтрализуют неприятные запахи. Недостатком таких изделий является то, что они одноразовые. Согласно конструктивным особенностям вытяжки бывают следующих видов:

  • подвесные;
  • купольные;
  • встроенные;
  • островные;
  • выдвигающиеся.

Плоская

Вытяжки данного типа привлекают покупателей малыми размерами и простотой конструкции. Поскольку они не имеют дымохода, их можно крепить к нижней части навесного шкафа. Если размеров устройства недостаточно, чтобы закрыть плиту, следует обратить внимание на выдвигающиеся модели. Такие изделия подходят для помещений с малой площадью.

Плоские вытяжки работают по принципу рециркуляции воздуха. Они поглощают его с помощью вентиляторов, очищают, а затем возвращают в помещение. Как правило, такие изделия оснащают угольными фильтрами.

Встраиваемая

Данный тип вытяжки тоже относится к рециркуляционному типу. Поскольку устройство можно установить внутрь навесного шкафа, оно непримечательно и гармонично вписывается в интерьер. Корпус имеет кубическую форму с выдвижной панелью для большего захвата воздуха. Сначала производится установка вытяжки в стену, а затем навешивают шкаф.

Купольная

Устройство данного типа отличается большой объемной формой, напоминающей полусферу или трапецию. Конструкция позволяет установить мощные вентиляторы и несколько фильтров. Поэтому специалисты считают, что вытяжки данного вида являются самыми эффективными. Очистка может быть рециркуляционной или через подключение к вентиляционной шахте. Такие изделия устанавливаются в помещениях, в которых нет доступа к свежему воздуху.

Установка вытяжки в кухне

Не все знают, как правильно сделать на кухне систему очистки воздуха. Для этого понадобится необходимый набор инструментов:

  • электролобзик;
  • дрель или шуруповерт;
  • молоток;
  • отвертка;
  • саморезы;
  • рулетка и линейка;
  • гофрированная труба;
  • карандаш и уровень.

Поскольку самым распространенным является монтаж вытяжки на кухне в шкафу над варочной поверхностью, рассматриваться будет этот вариант.

Подготовка к установке

Чтобы установить вытяжку на кухне своими руками, следует подготовить поверхность и выполнить предварительные расчеты. Сначала следует определить расстояние от вытяжки до вентиляционного канала и отрезать гофрированную трубу. Важно учитывать тот факт, что труба растягивается, поэтому можно сделать ее немного меньшей длины.

Поскольку в шкафу должен располагаться воздуховод сечением 130 мм и больше, в верхней стенке вырезается соответствующее отверстие. Оно может быть круглым или прямоугольным в зависимости от сечения воздуховода.

Установка корпуса

Корпус фиксируют с помощью саморезов к нижней панели шкафа. Иногда его прячут внутри, предварительно вырезав паз соответствующих размеров.

Подключение вытяжного вентилятора

Поскольку потребляемая мощность бытовых вытяжек не превышает 1 КВт, их можно подключать в простые розетки. Также подключение вытяжки на кухне можно произвести к существующей разводке. Сечение провода должно быть 2,5 мм, проводник – многожильный из меди с негорючей оплеткой.

Подключение вытяжки на кухне к вентиляции

Трубу лучше всего вывести к вентиляции по верху шкафов. Желательно ее не изгибать под прямым углом, поскольку это препятствует свободному перемещению воздуха. Иногда в вентиляционной шахте может создаваться обратная тяга. Устанавливается обратный клапан при подключении вытяжки и защищает помещение от проникновения неприятных запахов извне. В частном доме воздуховод может выходить через стену на улицу или в специальное отверстие. Вентиляционным проемом может служить и форточка.

В вентиляционную шахту воздуховод вставляется и закрепляется специальной накладкой. Место соединения трубы с каналом вытяжки желательно закрепить хомутом, но можно этого и не делать, если мощность устройства небольшая.

Когда нужна вытяжная вентиляция на кухне купольного типа, следует учитывать то, что она фиксируется к стене. Поэтому сначала делают отверстия, вставляют дюбеля и с помощью болтов или анкеров крепят изделие. Подключение к электричеству и вентиляционной шахте происходит по тому же принципу, который был описан ранее.

Что вы делайте со старой мебелью?Poll Options are limited because JavaScript is disabled in your browser.
  • Увозим на дачу, в деревню, в гараж 37%, 235 голосов

    235 голосов 37%

    235 голосов - 37% из всех голосов

  • Ремонтируем, обновляем 24%, 151 голос

    151 голос 24%

    151 голос - 24% из всех голосов

  • Выкидываем 20%, 126 голосов

    126 голосов 20%

    126 голосов - 20% из всех голосов

  • Отдаём, дарим 12%, 79 голосов

    79 голосов 12%

    79 голосов - 12% из всех голосов

  • Продаём 8%, 50 голосов

    50 голосов 8%

    50 голосов - 8% из всех голосов

Всего голосов: 641

05.04.2018

×

Вы или с вашего IP уже голосовали.

Нюансы, которые следует учитывать при установке вытяжки в частном доме

Когда вытяжка устанавливается в стене, необходимо правильно сделать отверстия и закрепить устройство. Следует учитывать уровень вибрации, если вентиляторы мощные. В противном случае со временем крепления могут расшататься и выпасть. Трубе следует придавать плавные изгибы, чтобы воздух свободно перемещался к вентиляционной шахте.

Если хозяин владеет базовыми строительными навыками, он без труда сможет установить в квартире или в доме соими руками вытяжку любого типа.

vseme.ru

от вентиляции до обустройства кухни

Вытяжка в деревянном доме обеспечивает очистку воздуха от запахов, пыли и защищает строение от плесени и коррозии.  При малой площади здания можно, конечно, обойтись трубами камина или печи, а также щелями в стенах. Но это не лучшие варианты: есть риск постоянных сквозняков, образования плесени на поверхностях и даже протечек. Оптимальным решением будет дозированная подача и фильтрация воздуха через воздуховоды, дымоходы, кухонную вытяжку.

Виды вытяжек в деревянном доме: нюансы работы

В современном строительстве можно выделить несколько типов вентиляции для деревянных домов:

  • принудительная система;
  • естественная циркуляция воздуха;
  • комбинированная система.

Принудительная система очистки воздуха оснащена вентиляторами, насосами, кондиционерами и двумя воздуховодами. Один – приточный, второй – вытяжной.

Общая  длина системы для корректной работы должна составлять  минимум  15 м.

Благодаря наличию мощных насосов происходит закачивание свежего и удаление застоявшегося воздух от подвала, комнат до кухни и санузла. Выход происходит через решетки в скатах крыш. Также можно настроить работу системы на подачу тепла.

Естественная циркуляция – наиболее простой и востребованный метод. Вытяжка в деревянном доме через стену происходит с помощью клапанов, решеток и вентканалов. Она беспорядочно «собирает» или закачивает воздух.

Комбинированная вентиляция объединяет оба метода и сочетает в себе принципы работы естественной и приточной системы.

Как сделать вытяжку в деревянном доме: советы и правила монтажа

Вентиляционная система регламентируется проектом. Расчет количества клапанов, длины и конфигурации каналов, пропускной способности воздуховодов указывается в спецификациях и эскизах. Для оптимального функционирования вентиляционной системы следует придерживаться правил, которые гласят:

  • Еще во время строительства фундамента дома необходимо подготовить продухи.

Продухи – отверстия в цоколе дома, оставляемые для создания естественной вентиляции.

  • При выборе стены для подачи воздуха следует учитывать скорость ветра и наиболее холодную сторону.
  • Для дальнейшей коррекции потока воздуха каналы вентиляции на входе можно оснастить заглушками, жалюзи или автоматическим регулированием.
  • При монтаже вытяжки в деревянном доме своими руками наружные части воздуховодов нужно утеплять, внутреннюю часть каналов для хорошей тяги подбирать из гладких материалов.
  • Вентканалы можно выполнить из любого листового материала (фанеры, жести, нержавеющей стали). Соединения прямых участков допускается оформлять с помощью гофротрубы.
  • Воздухозабор оптимально производить из самой высокой отметки дома – фронтона.

 Виды кухонных вытяжек для деревянного дома

Первое место в утилизации грязного воздуха занимает кухонная вытяжка. Основные характеристики при выборе техники: тип, габариты, производительность и режимы работы.

В зависимости от конфигурации, способа крепления и предназначения кухонная вытяжка бывает:

  • Подвесная. Классический вариант над варочной панелью. Главное достоинство оборудования – доступность и широкий выбор при покупке. Минусы – не всегда высокая эффективность работы, потребность в периодической замене угольных фильтров.
  • Встраиваемая. Монтируется в кухонную мебель. Обычно в комплектации 2 мотора и жироуловитель. Обеспечивает приточную вентиляцию, сильно не отличается по функционалу от других видов.
  • Купольная. Устанавливается под потолок.

По вариантам типов крепежа вытяжки бывают: пристенные, угловые или островные. Выбираются в зависимости от площади.

При решении вопроса, какую кухонную вытяжку установить в деревянном доме, обращать внимание стоит на ряд факторов. Цена это или функции – решает сам потребитель. Главное, смотреть на качество модели. Ведь вытяжка это не только фильтр, но и здоровье, безопасность.

Как правильно сделать вытяжку в деревянном доме своими силами

В сельском строении редко присутствует вентшахта, поэтому кухонную вытяжку в деревянном доме можно сделать самому.

Советы:

  • Наиболее простой вариант – сделать отверстие в стене и вывести гофрированные или ПВХ-трубы за пределы стены.
  • Отверстие вентиляции просверлить над вытяжной техникой.
  • Высота вытяжки над плитой должна составлять 70 см.
  • Стены и потолок рядом с кухонной плитой должны быть изолированы.
  • Круглые трубы создают наименьшее сопротивление и считаются самыми удобными в монтаже.

ventilaciya.info

подбор модели и установка своими руками

Современное оборудование ускоряет и облегчает процесс готовки, и делает его намного комфортнее. Вытяжка в частном доме и городской квартире уже давно стала важным элементом технического оснащения кухни: она обеспечивает защиту всего жилья от запахов еды, а саму кухню — от жира и копоти, оседающих на стенах, потолке и мебели. Установка этого прибора не отличается особой сложностью даже для новичка, а уж опытному хозяину, привыкшему обустраивать частный дом своими руками, она и вовсе по плечу.

Чтобы вытяжка на кухне в частном доме справлялась с нагрузкой и работала эффективно, важно учитывать не только размеры и внешний вид девайса, а и его технические возможности. Поэтому внимательно ознакомьтесь с теми параметрами, которые пригодятся при выборе конкретной модели.

Вытяжка в современной кухне может стать изюминкой интерьера

  1. Производительность вытяжки — объем воздуха, очищаемого за час. Рассчитывается просто: объем кухни (площадь на высоту) умножаем на 12 (норма воздухообмена), полученное число еще раз умножаем на 1,3 (коэффициент минимального запаса).

Формула расчета минимальной производительности вытяжки

  1. Габариты. Площадь воздухоприемника должна быть не меньше (а в идеале – на несколько сантиметров больше) рабочей поверхности плиты.
  2. Уровень шума. Обычно этот параметр указывается для каждой модели отдельно, остается только соотнести единицы измерения с собственными ощущениями.

На заметку! 20 децибел издают шелестящие страницы, 25-35 сравнимы с громким шепотом или тиканьем настенного маятника, 50 дБ мы принимаем при обычном разговоре, 80-90 – шум от проезжающего мотоцикла или включенного фена, 110 – работа перфоратора или дрели, а вот при 130 дБ и выше наступает болевой предел.

  1. Режимы работы. В современных вытяжках комбинируются два принципа — отвод загрязненного воздуха в систему вентиляции и фильтрация (рециркуляция) его с последующим возвращением в помещение.

Принцип работы проточных и циркуляционных кухонных вытяжек

  1. Освещение и управление прибором. Выбирают на собственный вкус и кошелек – существуют модели с выступающими кнопками, с сенсорной панелью, с автоматическим включением/выключением (разумеется, чем больше технической «начинки», тем дороже девайс). Но с основным предназначением вытяжки – удалением дыма и гари – справляется даже самый простой прибор.
  2. Дизайн вытяжки. Кроме качественной очистки воздуха, важно, чтобы девайс вписался в интерьер кухни и гармонировал с другими приборами.

Сенсорная модель наклонной вытяжки с дизайном в стиле хай-тек

Помимо перечисленных характеристик следует учитывать еще один важный момент: если в доме нередки перебои с электроэнергией и скачки напряжения, покупайте прибор со встроенным или отдельно подключаемым предохранителем.

Важно! При покупке рециркуляционной модели учтите, что мощность прибора должна быть на 30% выше, чем у стандартной вытяжки, ведь девайс не только вытягивает, а и перерабатывает воздух. Также придется позаботиться о своевременной (не реже двух раз в год) замене фильтров. Но у такой вытяжки есть глобальное преимущество: ее можно установить в доме, где доступ к вентиляционному каналу затруднен.

Современная модель, работающая на фильтре

Сегодняшний рынок бытовой техники предлагает нам три основные модели вытяжек. После изучения информации о них, можно будет определиться с тем, какая вытяжка в кухне в частном доме будет наиболее эффективной.

Плоская (классическая) подвесная вытяжка ↑

Подвесную вытяжку можно спрятать в навесной шкафчик

Основной режим работы — рециркуляционный. Рекомендуется для небольших кухонь, так как является самой маломощной и с большими объемами воздуха попросту не справится. Дополнительным минусом считается постоянная (и недешевая к тому же) замена фильтров — угольных или акриловых. Зато такая конструкция не нуждается в монтаже дополнительного воздуховода и может крепиться прямо к кухонному шкафчику.

Встраиваемая вытяжка ↑

Встроенные модели легко спрятать

Прибор свободно помещается в подвесной шкафчик, снизу остается только воздухоприемник, чаще всего оснащенный дополнительной выдвигаемой панелью. За счет этого он идеально маскируется и может вписаться в любой интерьер, но требуется дополнительная установка воздуховода, который можно вывести в готовую вентиляцию, через стену или крышу. Сам прибор не намного мощнее предыдущего варианта, но лучше справляется с удалением дыма и запахов за счет принудительного выброса загрязненного воздуха наружу.

Купольная или каминная вытяжка ↑

Купольные приборы смотрятся стильно и современно

Самые мощные и современные модели. Не нуждаются в маскировке, наоборот, их дизайн может стать настоящим украшением кухни. Используются при любом расположении плиты — в углу, у стены или посередине (островной вариант). Классический вывод воздуховода — вверх, на крышу, хотя можно устроить вытяжку в частном доме и через стену.

Важно! При значительных размерах кухни и наличии дополнительных приборов для отопления или готовки, необходимо использовать действительно мощную вытяжку. Это особенно актуально для частных домов, где, кроме плиты и духового шкафа, в комнате находится еще и газовый/твердотопливный котел.

Рассмотрим детально установку встраиваемого прибора – наиболее распространенной модели, которая подходит практически к любому типу помещения. Для обустройства вытяжки в частном доме своими руками схема монтажа предполагает несколько этапов.

Подготовительные работы ↑

Правильная подготовка к установке вытяжки – самый ответственный этап, который занимает больше всего времени.

  • Выбираем место для вытяжки, ориентируясь на расположение плиты и размеры корпуса прибора.
  • Делаем на стене разметку под крепеж, обязательно используя уровень. При установке над газовой плитой панель воздухозабора располагаем на высоте 75-85 см, для электрической варочной поверхности расстояние можно уменьшить до 65-75 см.
  • Ориентируясь на разметку, пробиваем отверстия и загоняем в них дюбели.
  • Для встраивания вытяжки в кухонный шкафчик необходимо вырезать в нем отверстие под корпус (обычно убирается дно или его часть) и для трубы отвода воздуха на задней стороне или крыше.
  • Рассчитываем маршрут воздуховода от корпуса вытяжки до выходного отверстия вентиляции. Учитываем, что протяженность трубы не должна превышать 3 м, а количество ее изгибов стараемся сделать минимальным.

Важно! Каждый поворот трубы на 90 градусов снижает производительность вентиляции как минимум на 10%.

  • Закупаем необходимое для отвода воздуха оборудование, так как продается вытяжка без него. Самыми доступными сейчас считаются пластиковые трубы (круглые или плоские) или металлизированный гибкий рукав — гофра. Не слишком опытному монтажнику удобней будет последний вариант – в нем меньше поворотных соединений. Правда, в открытом виде гофра не очень эстетична, поэтому стоит подумать о покупке декоративного короба, которым ее можно закрыть.

Воздуховод встроенной модели легко помещается внутри обычного шкафчика

  • Подготавливаем вентиляционный выход. Подключаясь в уже существующую вентсистему, просто снимаем защитную решетку и заводим внутрь гофру или трубу. Если в деревянном доме вытяжка на кухню устанавливается с выводом на улицу через стену или потолок, нужно просверлить под воздуховод отверстие нужного диаметра (не меньше 120 мм). В здании из кирпича или газоблоков такой отвод будет сделать сложней, так как высок риск повредить кладку, поэтому лучше остановиться на варианте с вентканалом.

Вытяжка с выводом через стену

Схема вывода наружного вентотверстия

  • Устанавливаем антивозвратный клапан, который не позволит отработанному воздуху вернуться обратно в помещение. Снаружи отверстие закрываем вентиляционной решеткой.

Антивозвратный клапан

  • Оборудуем подключение к источнику электропитания. Розетку лучше располагать за корпусом вытяжки или трубой воздуховода, причем она обязательно должна быть с заземлением.

Самый трудный этап завершен, следующий — монтаж корпуса вытяжки.

Установка корпуса вытяжки ↑

Для встраиваемой вытяжки нужно всего лишь закрепить корпус (или шкафчик с установленной в нем коробкой прибора) на стену кухни. Для этого используем пару саморезов, закрученных в подготовленные дюбели. Чтобы корпус вытяжки не резонировал при работе, можно приклеить ее к шкафу на жидкие гвозди. Если внутри мебели есть полочки, нужно сделать отверстия под воздуховод на каждой из них. А теперь можно переходить к прокладыванию отвода для загрязненного воздуха.

Чтобы правильно сделать отверстия в шкафу, главное – знать диаметр трубы воздуховода

Монтаж воздуховода ↑

Проводим трубу воздуховода к месту установки корпуса вытяжки над газовой плитой. В зависимости от выбранных материалов, этот процесс может происходить по-разному.

  • В случае обустройства отвода из пластиковых труб, нужно тщательно подбирать все элементы — сами трубы, поворотные уголки и переходники для подсоединения к вентиляционному отверстию и выходу вытяжки. Помним, что диаметр воздуховода должен быть одинаковым по всей длине, так как сужения и расширения могут нарушить сбалансированность работы всей системы. Кстати, если протяженность трубы больше метра, стоит озаботиться и дополнительными креплениями. После полной сборки все стыки обязательно обрабатываем герметиком.

Воздуховод из пластика легко маскируется

  • При выборе в качестве трубы воздуховода гофры работы не в пример меньше. Необходимо всего лишь закрепить концы рукава на вентвыход и вытяжку армированным скотчем, обеспечив достаточное натяжение для снижения сопротивления. Однако при желании сохранить интерьер кухни в едином дизайнерском решении гофру нужно еще и замаскировать. Например, можно проложить ее за шкафами кухонного гарнитура, что очень неудобно. Проще обшить декоративными панелями или купить готовый короб для коммуникаций.

Воздуховод из гофры – монтировать легко, спрятать — труднее

Остается только провести проверку работоспособности полностью собранной системы, для этого включаем прибор в розетку и нажимаем на кнопку «пуск».

Если вентиляционное отверстие находится в значительном отдалении от плиты, гофра, проложенная через полкухни, нарушит весь дизайн помещения. А плоский пластиковый воздуховод, который так легко декорировать под цвет стен или шкафчиков, может не справиться в большом помещении, где требуется мощная вытяжка.

Исключения, конечно, есть – это кухни, оформленные в стиле лофтили хай-тек, где гофры, трубы, провода и другие коммуникации становятся тематическим дополнением интерьера. Если комната оформлена не в урбанистическом духе, такие украшения ей ни к чему. И самым простым и эффектным способом декора станет обшивка пространства между верхними шкафчиками и потолком гипсокартоном.

Важно! Для кухни лучше всего подойдет влагостойкий гипсокартон, а в идеале – и с огнезащитной пропиткой.

Алгоритм работ:

  1. По потолку выполняется разметка под каркас из металлопрофиля. Линии отбиваются с помощью уровня, ориентиром служит край шкафчиков — будущий короб должен полностью повторять все изгибы рабочей стенки. А сама конструкция может располагаться либо на одном уровне со шкафчиками (получается идеальная маскировка, если подобрать цвет отделки гипсокартона в тон с мебелью), либо выступать над их поверхностью для достижения эффекта двухуровневого потолка.

Короб, сделанный под двухуровневый потолок

  1. Профиль нарезается на нужные фрагменты, крепится к потолку и полочкам с помощью дюбелей/саморезов.
  2. Конструкция укрепляется вертикальными стойками через каждые 80-100 см.
  3. Затем раскраиваются листы гипсокартона, и каркас обшивается по периметру саморезами с шагом 30 мм (причем вкручивать их нужно так, чтобы шляпки были утоплены внутрь материала на 0,5-1 мм). Напротив вентиляционного отверстия нужно сделать смотровой люк, чтобы в случае необходимости не разбирать всю конструкцию. Для этого участка гипсокартон выпиливается точно по размеру, но не крепится на саморезы (можно точечно зафиксировать панель герметиком, а затем снимать с помощью строительной присоски либо установить небольшие дверцы).
  1. Теперь осталось обработать следы от крепежей и места стыков листов шпатлевкой, чтобы выровнять поверхность, и декорировать отделкой, подходящей к интерьеру. Это могут быть обои, кафель, ПВХ-пленка или другой подходящий материал.

Гипсокартонный каркас для вытяжки

На заметку! В выступающем коробе можно дополнительно встроить точечную подсветку – это и смотрится красиво, и станет удобным подспорьем для хозяйки, ведь на кухне много света не бывает.

Короб под воздуховод с подсветкой – эффектно и функционально

Правила установки вытяжки:

https://www.youtube.com/watch?v=MsDV9Sicjwg

http://www.youtube.com/watch?v=MsDV9Sicjwg

Теперь вы знаете, как правильно сделать вытяжку в частном доме и решить вопрос с ее декорированием. Как видите, основные моменты монтажа не отличаются особенной сложностью и не занимают много времени. А вот с подготовкой далеко не всегда удается справиться своими силами, особенно если речь идет о вытяжке в стене в частном доме.  Поэтому для сверления наружного отверстия придется арендовать специальное оборудование или приглашать профессионалов, которые сделают все быстро, чисто и качественно.

kitchenguide.su

Как присоединить кухонную вытяжку — Построй свой дом

В предыдущей статье мы поговорили  о проблемах использования кухонной вытяжки в качестве вентиляции. Но обойтись без этого прибора очень трудно, так как он помогает утилизировать запахи, образующиеся при приготовлении пищи. Для того, чтобы вытяжка работала эффективно, необходимо правильно ее смонтировать. Вот о том, как присоединить кухонную вытяжку и какие сложности возникают, когда выводится кухонная вытяжка на улицу, мы и поговорим в этой статье.



Как присоединить кухонную вытяжку



В современном мире кухонная вытяжка является  неотъемлемой частью кухни.  Ее отсутствие приводит к определенным неудобствам. Если, воздух, образующийся в результате приготовления пищи, не удалять, то распространение запаха по всей квартире почти гарантировано. Пар от приготовления пищи, содержит жир, который поднявшись к потолку, оседает на мебели, технике и других предметах.

Использование вытяжки помогает избавиться от этих неприятностей, либо значительно их минимизировать. Эффективность работы кухонной вытяжки зависит от ее производительности. Причем производительности не по паспорту, а реальной.  Если вытяжка по паспорту имеет производительность 900 м³/ч, но при  ее подключении были использованы воздуховоды меньшего сечения, к тому же имеется 3-4 поворота, плюс большая длина воздуховода, то 900 м³/ч  могут легко превратиться 300 м³/ч и менее.  Выходом из этой ситуации может быть уменьшение сопротивления воздушному потоку.

Как увеличить производительность вытяжки



Использование воздуховодов круглого сечения



Можно присоединиться к вентиляционному каналу не уменьшая сечение воздуховодов, для этого, в качестве воздуховода используются вентиляционные каналы круглого сечения. Иногда есть возможность избавиться от лишнего поворота.  Все эти мероприятия позволят увеличить эффективность вытяжки. Но есть одна проблема. Присоединять вытяжку к штатному вентиляционному каналу, запрещено. Наши каналы не рассчитаны на проход такого большого объёма воздуха. Можно просто навредить соседям.  Чем большей эффективности мы добьемся от вытяжки, тем больше запахов мы отправим к соседям.





Монтаж вытяжки с выходом на улицу



Можно сделать отвод от вытяжки на улицу, через стену с одним поворотом. Поскольку данное присоединение вытяжки имеет самое маленькое сопротивление из всех возможных, мы получаем самую максимальную производительность кухонной вытяжки. То есть, именно то, для чего вытяжка и приобреталась.  При выбросе через наружную стену, воздух выбрасывается на расстояние около 3-х метров от фасада, что гарантирует ваших соседей, проживающих этажом выше от его попадания к ним через открытое окно

Обычно пользователи вытяжек не сильно беспокоятся о своих соседях и выбирают самый простой способ, присоединяются к вентиляционному каналу.

Кухонная вытяжка на улицу



Главная сложность, возникающая когда выводится кухонная вытяжка на улицу, это отверстие в наружной стене. Отверстие делается специальным оборудованием, установкой алмазного бурения. В результате получается аккуратное, ровное отверстие.  На фасаде появляется не большая, круглая, жалюзийная решётка. Отверстие можно делать, как на этапе ремонта, так и в чистом помещении.

Начиная такую переделку, у вас может возникнуть много вопросов. На некоторые из них я постараюсь ответить ниже.

Будет ли промерзать стена



Как показывает практика,  стена не промерзает благодаря системе «воздушных буферных зон»,  располагающейся в пределах наружной стены.

Будет ли пачкаться фасад



Нет, так как жалюзийная наружная решётка отправляет поток воздуха под углом 45° на расстояние 3-4 метра от фасада.  Если вместо решётки вы будете использовать козырек, то поток воздуха, ударяясь в козырек будет отражаться от него,  попадая на фасад.  При этом есть вероятность того, что след на фасаде от жирных включений может со временем появиться.



Будут ли образовываться сосульки на наружной решетке вытяжки



Пока вытяжка не работает, воздушные буферные зоны совместно с работающей в квартире вентиляцией, препятствуют выходу теплого воздуха на улицу.  Когда же вытяжка работает, поток тёплого воздуха делает образование на решётке инея или сосулек невозможным. Не стоит забывать, что выбрасываемый воздух не такой уж и влажный, так как вытяжка засасывает не только пар, поднимающийся от варочной панели, но и огромное количество обычного воздуха, находящегося в помещении кухни. Тем самым выбрасываемый воздух получается сильно разбавленный.

Какие будут повреждения от сверления стены в кухне с уже чистовой

отделкой



Обычно на наружной стене делается пять крепёжных отверстий. Одно отверстие диаметром 12 мм. для крепления установки алмазного бурения и четыре отверстия диаметром 6 мм. для крепления водосборного кольца. Поскольку водосборное кольцо является компактным, то повреждения от него легко закрываются белой пластиковой накладкой.  Единственное повреждение, которое остаётся, это 12 мм. отверстие от крепления установки.  Участок стены и потолка рядом с отверстием, на момент сверления необходимо закрыть пленкой.

Какой диаметр выходного отверстия через стену при монтаже вытяжки



Современные вытяжки имеют два размера для присоединения воздуховода 125 мм. или  150 мм..  Поэтому отверстия делаются алмазными коронками  Ø132 мм. или  Ø162 мм. В итоге выходное отверстие через наружную стену имеет диаметр 120 мм. или 150 мм. Диаметр 125 мм. является универсальным и может использоваться и для вытяжек с выходным отверстием на 150 мм.  Дело в том, что практически ко всем вытяжкам, имеющим выход на 150 мм., в комплекте идёт переходник со 150 на 125 мм. т. е. производитель допускает присоединение вытяжки воздуховодами, имеющими диаметр 125 мм.. К тому же, учитывая, что воздуховод диаметром 150 мм. довольно громоздкий и его сложнее прятать, то использование воздуховода диаметром 125 мм. вполне обосновано.

Что делать, если между кухонными шкафами и потолком не помещается воздуховод Ø 125 мм



Между кухонными шкафами и потолком можно проложить прямоугольные воздуховоды сечением 204 х 60 мм. что по площади канала соответствует диаметру 125 мм.. Перед наружной стеной ставится переходник с 204 х 60 на 125, а дальше стандартное отверстие через стену.

Можно ли сделать только проход стены (без присоединения к вытяжке)



Очень часто бывает, что идёт ремонт и кухонная вытяжка на улицу ещё не установлена. В этом случае делается только основная работа: сверлится наружная стена. Отверстие гильзуется и устанавливается наружная решётка. Далее монтируется система воздушных буферных зон внутри стены. В итоге, внутри помещения из стены выходит небольшой кусок трубы 3-5 см., к которому впоследствии будет присоединен  воздуховод от вытяжки, когда она займёт своё место на кухне.

Вопрос, как присоединить кухонную вытяжку достаточно сложный, особенно когда кухонная вытяжка на улицу выходит. Здесь требуется предварительная подготовка. Ведь для ее присоединения потребуется специальный инструмент для сверления отверстий в вентиляционном коробе. В следующей статье я расскажу о теплом плинтусе в системе отопления частного дома.

Рекомендую еще почитать:

www.ocenin.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
