Обратный клапан на вентиляцию: устройства на вытяжку воздуха

Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.

Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.

Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.

Содержание статьи:

Причины возникновения обратной тяги

Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома. Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.

Принцип действия основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков.

С помощью горящей спички можно легко проверить направление движения воздуха в вентиляционном отверстии и оценить скорость потока

Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в остальных точках входа и выхода воздуха направлен из дома. Есть несколько основных причин для возникновения такого эффекта.

Часто возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию.

Галерея изображений

Фото из

Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы – износа или поломки механизмов, отвечающих за циркуляцию воздуха. Также возникновению обратной тяги может способствовать резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств.

Например, при горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.

Причиной обратного движения воздушного потока может стать неравномерный напор, образованный при подключении нескольких веток к одному вентиляционному каналу. В таких ситуациях обратным клапаном оснащается каждая линия

В случае использования внутри дома воздуховода с несколькими точками забора воздуха, возможно изменение направления потока в случае включения в одной из них принудительной вентиляции.

Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.

Изменение параметров среды за пределами квартиры или дома тоже может стать причиной возникновения обратной тяги. При строительных работах, связанных с изменением рельефа, таких как возведение или снос расположенных близко строений, возможно изменение направления ветра в сторону вытяжки.

В многоквартирных домах, при использовании для удаления воздуха общих вентиляционных шахт, возможно возникновение обратной тяги в квартиру по причине подключения соседями мощных вытяжек.

Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.

Пропускная способность общих вентиляционных шахт старых многоэтажных домов не рассчитана на пропуск большого объема воздуха, генерируемого современными мощными вытяжками

Даже если в настоящий момент условий для возникновения обратной тяги нет, лучше установить обратный клапан при монтаже системы оборота воздуха. Возможные ее модификации, загрязнение приточной вентиляции или внешние факторы могут привести к возникновению переменного направления движения потока воздуха.

Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей. Желающие проверить работоспособность вентиляции в квартире подробную информацию найдут , размещенной на нашем сайте.

Типы исполнения обратного клапана

В связи с повсеместным использованием вытяжных устройств применение ручного управления для регулирования пропуска потока воздуха уже не актуально.

Существует четыре принципиально различных способа автоматического предотвращения обратной тяги в системе вентиляции. Каждый из них имеет свои плюсы и минусы, которые необходимо учитывать при выборе типа устройства.

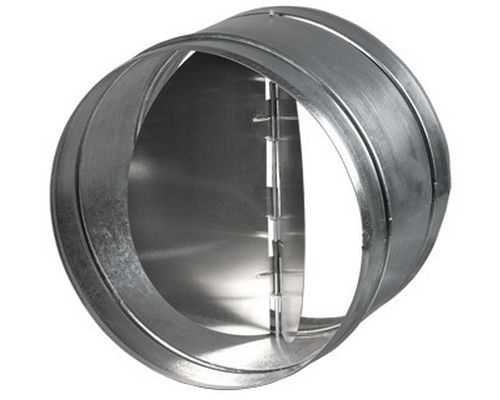

Тип #1 — одностворчатый гравитационного действия

Поток, направленный из помещения, оказывает давление на створку клапана и открывает его для пропуска воздуха. При отсутствии движения или в случае возникновения обратной тяги давления на створку не будет и под действием силы тяжести она закроется.

Применение всего одной створки для пропуска воздуха и использование силы тяжести для ее закрытия делают гравитационную модель клапана простой и надежной

При правильной установке, гравитационный обратный клапан можно применять с естественной вентиляцией, так как сопротивление открытию створки у него незначительное.

Существует два способа исполнения такой конструкции:

• смещение положения оси, на которой закреплена створка, относительно середины сечения канала воздуховода;
• наличие противовеса, расположенного внутри или снаружи устройства.

С учетом того, что принцип закрытия створки основан на действии силы тяжести, необходимо размещать клапан в зависимости от конструкции строго горизонтально или вертикально с использованием уровня.

Иначе возможно или неполное его закрытие, или необходимы будут значительные усилия потока воздуха в вентиляционной системе для открытия створки, особенно в случае использовании противовеса.

Схема установки обратного клапана на вентиляционный канал определяется конструктивными особенностями системы. Устройства монтируются так, чтобы их лопасти открывались по ходу движения воздушного потока

Тип #2 — двустворчатый с использованием пружин

Обратный клапан типа “бабочка” снабжен двумя шторками, которые складываются при избыточном давлении с нужной стороны и захлопываются с помощью пружин при его отсутствии. Так как процесс закрытия не зависит от действия силы тяжести, то такое устройство в отличие от гравитационного типа может быть расположено под любым углом.

Как правило, такой вариант нормально функционирует только при принудительной вентиляции с использованием вытяжки.

Перед приобретением клапана необходимо проверить чувствительность шторок на открытие к давлению воздуха, характерного для воздуховода на который он будет установлен. Некоторые современные устройства типа “бабочка” могут быть отрегулированы по силе действия пружин.

Конструкцию типа “бабочка” с закрытием створок под действием пружин применяют в вентиляционных системах с сильным напором воздуха, который создают вытяжки

Тип #3 — жалюзи на вентиляционную решетку

Решетка, закрывающая выход на улицу или в вентиляционную шахту, часто бывает снабжена клапаном, напоминающим по виду оконные жалюзи. Это устройство подробно . Принцип его действия – гравитационный, аналогичен одностворчатому варианту.

Использование нескольких створок вместо одной обусловлено компактностью устройства в открытом положении, что актуально для наружных элементов системы.

Размеры решеток рассчитаны на стандартные параметры и предназначенных для выхода воздуха отверстий в стенах.

Жалюзи удобны в использовании, но их предпочтительно монтировать в наружной части вентиляционной системы. Совокупность створок обеспечивает отличный отвод отработанного воздуха

Клапан для предотвращения обратной тяги может быть установлен на всю решетку или только на отверстие для естественной вентиляции. В продаже существуют решетки с обратным клапаном других конструктивных решений.

Однако варианты с мембраной или использованием пружин будут иметь серьезные проблемы с работоспособностью при отрицательных температурах. Поэтому для уличной решетки лучше выбрать устройство с затвором типом “жалюзи”.

Тип #4 — гибкая мембрана

Принцип действия мембранного обратного клапана основан на возможности потока изменить положение гибкой пластины. Ее размещение позволяет при одном направлении движения воздуха открывать отверстие для вентиляции, а при другом – закрывать его, плотно прилегая к периметру.

Для срабатывания мембранного обратного клапана на открытие или закрытие достаточно небольшого усилие воздушного потока, поэтому такие устройства успешно используют при естественной вентиляции

В случае, когда существует риск, что сильная обратная тяга деформирует мембрану, необходимо наличие дополнительных ребер жесткости, на которые она будет опираться при закрытии вентиляционного отверстия.

Этот факт необходимо учитывать при приобретении мембранного клапана иначе возможно искривление и последующее неплотное прилегание заслонки, в результате чего будет происходить частичное пропускание устройством обратного воздушного потока.

Особенности самостоятельного изготовления

Учитывая низкую стоимость обратных клапанов, самостоятельное изготовление устройства актуально только при применении вентиляционной решетки или короба воздуховода с нестандартными геометрическими параметрами. В этом случае часто дешевле и быстрее сделать для него клапан, чем выполнить переход на стандартную форму и размер.

Проще всего самостоятельно изготовить мембранный или одностворчатый клапан. В качестве створки используют жесткий материал, например пластиковую или металлическую пластину.

Особенное внимание нужно уделить следующим моментам:

• плотности прилегания пластины к стенкам корпуса клапана или фиксирующему выступу для предотвращения образования щели и пропуска воздуха;
• исключению стука пластины, что особенно важно в случае частой смены направления движения воздуха.

Для мембранного клапана можно использовать лист плотной бумаги или лавсановой пленки, большего диаметра, чем у вентиляционного отверстия. При сильной обратной тяге во избежание деформации материала мембраны необходимо установить решетку, на которую она будет опираться.

В качестве мембраны подходит лавсановая пленка. Она не теряет своих свойств под воздействием влаги, а также при многократном сгибании

Правила размещения и монтажа

Для систем любой конфигурации нужно спланировать размещение клапанов таким образом, чтобы обратная тяга была блокирована при любой комбинации включенных вентиляторов и вытяжек. От правильной установки самих устройств зависит качество работы вентиляции.

Местоположение клапана в вентиляционной системе

Если имеет одно место забора воздуха, который по вентиляционному каналу выходит в шахту или на улицу, то для предотвращения обратной тяги достаточно установить в воздуховоде единственный клапан.

Если топология системы более сложная по причине наличия нескольких вытяжек или отверстий для естественной вентиляции, то применяют следующие правила размещения обратных клапанов:

1. На каждую ветку, соединяющую точку забора воздуха и магистральный воздуховод, устанавливают обратный клапан. Это необходимо для недопущения перенаправления воздуха в сторону вытяжки, когда она не включена.
2. Обычно еще одно устройство устанавливают на выходе вентиляционной системы. В идеале, при полной герметичности канала, в этом нет необходимости, однако практика показывает обоснованность монтажа клапана в этом месте.

Как правило, обратный клапан устанавливают в местах с наиболее удобным к ним доступом. Это обусловлено тем, что их необходимо периодически очищать от налипшей пыли и жировых отложений, иначе не будет происходить полного закрытия заслонок при обратной тяге.

Такая схема расположения клапана для организации работы принудительной и естественной вентиляции обеспечивает хороший доступ к нему для выполнения профилактических работ

При моделировании воздуховода нужно помнить, что производитель может установить обратный клапан на вентилятор или вытяжку. В этом случае нет необходимости в монтаже отдельной защиты от обратной тяги.

Особое внимание необходимо уделить установке клапана возле входа в шахту многоквартирных домов.

Система общей вентиляции представляет собой защищенную от прямого солнечного света полость с положительной температурой, в которую периодически поступает влажный воздух, что является идеальной средой для размножения различного вида микроорганизмов. Также там часто обитают насекомые, птицы и грызуны.

Управляющие компании часто не выполняют вовремя работы по очистке вентиляционные шахт общего пользования, что приводит к ухудшению качества воздуха

Воздух в таких шахтах редко соответствует санитарно-эпидемиологическим требованиям, предъявляемым для жилых помещений. Поэтому даже в случае регулярного проведения санитарной обработки вентиляционных шахт необходимо не допускать возможности возникновения обратной тяги и попадание воздуха из нее в квартиру.

Нюансы установки и обслуживания

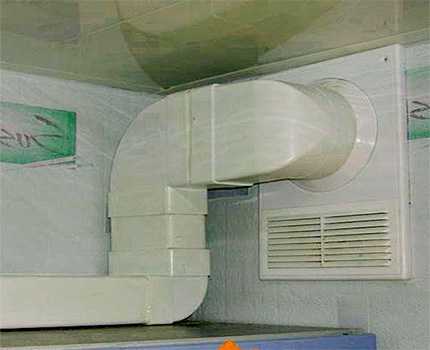

Для создания бытовой вентиляции применяют круглые или прямоугольные воздуховоды стандартных размеров. Для них существуют готовые решения, содержащие обратный клапан, который можно установить в любом месте системы. В этом случае процесс монтажа будет аналогичен подключению любого другого элемента вентиляции.

Готовым решением для вытяжной вентиляции, организованной с использованием пластикового короба, является размещение клапана в фасонном элементе – соединителе прямых каналов

В случае необходимости попеременной работы естественной и принудительной вентиляции существуют два типовых решения установки обратного клапана, позволяющего сделать это возможным:

• монтаж тройника возле вентиляционной решетки, с установкой клапана на отводок для естественной вентиляции;
• приобретение решетки специальной конструкции с двумя отверстиями под оба типа вентиляции.

Монтаж такой решетки можно провести с помощью саморезов или жидких гвоздей.

Первый способ предпочтительнее, так как разбор системы вентиляции для , ремонта или изменения ее конфигурации проще всего осуществить в первую очередь сняв решетку. Если принято решение установить решетку с внутренней стороны помещения, то необходимо тщательно уплотнить стык решетки и стены.

Крепление решетки к стене лучше всего выполнить с помощью саморезов. В этом случае легко ее снять для проведения профилактических работ по очистке воздуховода и обратного клапана

Одной из проблем расположенных на улице решеток, оснащенных жалюзи, является замерзание и обледенение створок в мороз. Воздух, выходящий из ванной, санузла или кухни, насыщен влагой, которая замерзает при отрицательных температурах.

В этом случае возникает две проблемы:

• створки перестают плотно закрывать вентиляционное отверстие, в результате чего в случае обратной тяги воздух проникает в помещение, пусть и в меньшем объеме, чем при полном отсутствии защиты;
• происходит значительное уменьшение сечения отверстия, в результате чего снижается пропускная способность системы, что снижает оборот воздуха и увеличивает нагрузку на вентиляторы и кухонные вытяжки.

В связи с этим необходимо периодически проверять наличие наледи на решетке и удалять ее. Проще всего выполнить эту процедуру механическим способом, однако существует риск повреждения корпуса и шторок, если они выполнены из пластика. Поэтому снаружи лучше устанавливать жесткую решетку, выполненную из металла.

Выводы и полезное видео по теме

Монтаж клапана в вентиляционную решетку стандартных размеров:

Способ установки клапана для попеременной работы принудительной и естественной вентиляции:

Способ установки клапана для попеременной работы принудительной и естественной вентиляции:

Изготовление мембранного клапана:

Установка обратного клапана в систему отвода отработанного воздуха обеспечит нормальный функционал вентиляции, исключит обратное движение воздушного потока, избавит от поступления неприятных запахов и токсичных летучих соединений.

Это приспособление установить можно самостоятельно, если приобрести готовую конструкцию, которая соответствует сечению вентиляционного короба в доме.

Желающих поделиться своими мнением по поводу изложенной информации или задать вопросы по заинтересовавшим моментам приглашаем оставить комментарии. Пишите, пожалуйста, в блоке, находящемся под текстом статьи. Делитесь полезными сведениями, размещайте фото по теме.

sovet-ingenera.com

Вытяжка для ванной комнаты с обратным клапаном: плюсы и минусы

Санузел – это комната с повышенной влажностью. Естественной вентиляции для данного помещения, в большинстве случаев, недостаточно. Улучшить воздухообмен поможет вытяжка с обратным клапаном в ванную комнату. В качестве принудительного вытяжного устройства чаще всего используется осевой или канальный (радиальный) вентилятор.

Осевой вентилятор представляет собой самую обычную крыльчатку, насаженную на вал. Плюсами подобного устройства являются его простота, надежность и стоимость. К минусам можно отнести шумность и небольшую мощность.

Обычно подобные агрегаты устанавливают в небольших санузлах, общей кубатурой до 15 м³. Также подобные устройства требуют наличия прямого горизонтального участка воздуховода протяженностью не менее 3 метров для того, чтобы обеспечить минимальное аэродинамическое сопротивление.

Так выглядит вентилятор для ванны с обратным клапаном

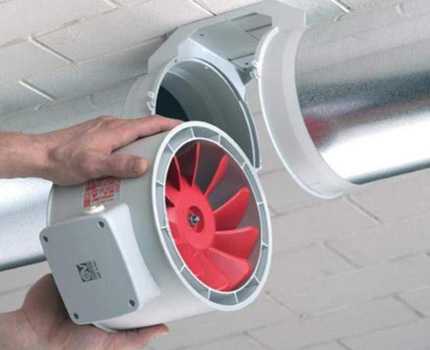

Канальный вентилятор устанавливается непосредственно в воздуховод. Он более тихий и продуктивный, но и цена его несколько выше, чем у осевых аналогов.

Помимо этого в зависимости от выбранной модели, любой из типов вентилятора может быть оснащен рядом дополнительных функций:

• Режим постоянного проветривания. Такие модели работают постоянно. Они оснащены датчиком влажности воздуха (подробнее о них читайте здесь). В зависимости от показаний меняется скорость вращения лопастей. Несмотря на непрерывную работу, такие вытяжные устройства довольно экономные.
• Таймер отключения. Экономит время и электроэнергию. Такие приборы не требуют выключения. Через заданный промежуток времени вентилятор самостоятельно прекращает работу.
• Датчик движения. Аналог таймера. Только при наличии этой функции не требуется даже включать вытяжку. Она включается автоматически, и выключается через заданный промежуток времени, после последнего движения в помещении.
• Защита от попадания брызг. Полезная функция для ванной комнаты. Особенно, если вентиляционное отверстие расположено над ванной или душем. Минимальный уровень защиты прибора должен быть не ниже IP5.

Отдельно стоит остановиться на обратном клапане.

Наличие этой детали поможет решить сразу несколько проблем:

1. Попадание в помещение отработанных воздушных масс из вентиляционной шахты.
2. При сложной системе вентиляционных каналов клапан поможет регулировать направление и скорость воздухопотока.
3. В частных домах наличие клапана поможет сократить теплопотери, не давая холодному уличному воздуху проникать в помещение.

Пример канального вентилятора с обратным клапаном для ванной комнаты

Все большее распространение получают вытяжки для ванной комнаты с обратным клапаном, сделанные единой конструкцией. Это очень удобно, так как установленный на вытяжку клапан идеально подходит по размеру, материалу и способу открытия к конкретной модели вытяжного агрегата.

Можно, конечно, приобрести клапан отдельно, но перед подобной покупкой стоит посоветоваться со специалистом.

При неправильном выборе этот девайс может наглухо перекрывать вентиляционный канал при выключенной вытяжке, лишая санузел естественного вентилирования.

Монтаж вентилятора в ванной достаточно прост: следует закрутить лишь несколько саморезов/шурупов

Установка

Монтаж вытяжки с клапаном проходит по стандартной схеме.

1. Проверяется работоспособность вентиляционных каналов. Для этого к отверстию следует поднести зажженную спичку или зажигалку и посмотреть на пламя. Если оно отклоняется в сторону отверстия, то воздуховод работает исправно. Если пламя неподвижно – воздуховод забит и нуждается в чистке.

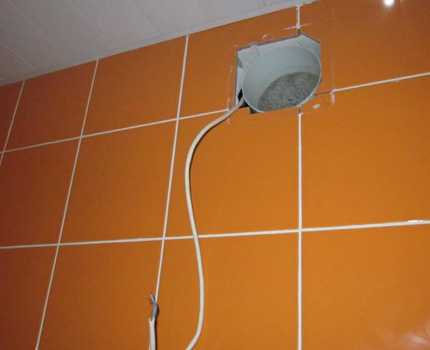

2. Размер отверстия в стене подгоняется к размеру выбранной модели вентилятора с помощью перфоратора.

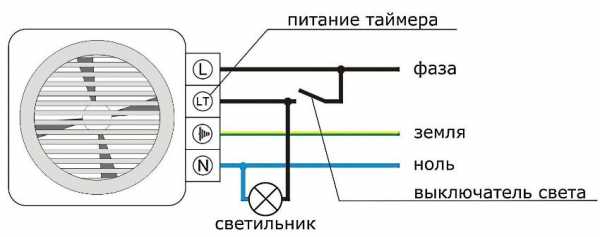

3. Электропроводка прокладывается в кабельный канал или трубу. Под нее желательно заранее сделать штробу (изучите в тему: как правильно и быстро штробить стены?).
4. Декоративная накладка аккуратно снимается с лицевой стороны корпуса.
5. Корпус крепится с помощью жидких гвоздей (силиконового клея) или с помощью саморезов. В первом случае на обратную сторону устройства в местах соприкосновения со стеной наносится клей. Во втором, устройство крепится с помощью шуруповерта через специальные отверстия в корпусе. Все пустоты между стенками воздуховода и вытяжкой нужно тщательно промазать герметиком. При правильной установке корпус полностью скрывается в проделанном отверстии, с лицевой части остается только декоративная вентиляционная решетка.
6. Прибор подсоединяется к электросети. После проверки крепится декоративная накладка.

Если же клапан идет отдельной деталью, то в первую очередь в воздуховод устанавливают его.

Показано устройство вытяжного вентилятора для ванных комнат

Он может быть установлен вертикально или горизонтально. Выбор способа установки зависит от его первоочередных задач. Если он устанавливается вертикально, то следует учитывать, что в данном случае воздух должен двигаться вверх.

Дополнительная информация в этом видео.

stroylab.su

Вытяжной вентилятор в ванную комнату

Обеспечить комфортный микроклимат ванной и душевой комнаты бывает проблематично. Повышенный уровень влажности пагубно сказывается на шкафах, зеркалах и тумбах, способствуя размножению плесени.

Если естественная вентиляция не справляется, то можно поставить вентилятор для вытяжки в ванной – агрегат принудительно удаляет из помещения отработанный влажный воздух.

Мы расскажем, как выбрать подходящую модель, а также опишем пошагово процесс установки оборудования. Технология монтажа достаточно простая, главное – учесть некоторые нюансы подключения и следовать приведенной ниже инструкции.

Содержание статьи:

Нужен ли в ванной вентилятор?

Мнение о том, что вентилятор для ванной придумали производители, чтобы наживаться на потребителях, не соответствует действительности. Ведь условия проживания в разных домах кардинально отличаются. А не всегда удовлетворяет потребности.

Запросы жильцов дома/квартиры разнятся – кто-то стирает белье в ванной, любит париться по 1-1,5 часа, а кто-то лишь принимает 5-минутный контрастный душ.

Все это в условиях неработающей вентиляции чревато появлением затхлости и других неприятных сюрпризов в обители чистоты, например, появлению .

Образование плесени и ее активное размножение приведет к неприятному запаху. Причем черные пятна появятся на зеркалах в ванной, а деревянная мебель начнет постепенно подгнивать (+)

Установка вентилятора станет спасением для многих ванных комнат в многоэтажках и частных домах современной постройки с герметичными окнами и утепленными стенами.

Хорошим станет решение об установке вентилятора, если унитаз и ванна находятся в одном помещении. Вытяжка добавит комфорта в жизнь всех жильцов квартиры, вынужденных пользоваться совмещенным санузлом.

Особенно актуальны вентиляторы для 2-3-х санузлов новенького деревянного коттеджа – они помогут избежать появления плесени и постепенного гниения древесины

Если же общедомовая вентиляция хорошо работает и в ванной наблюдается отличная тяга, а стены комнаты после проведения банных процедур быстро просыхают, то о вентиляторе смело можно забыть.

Если есть необходимость в монтаже вентилятора, нужно правильно располагать прибор и приточные отверстия или клапаны, чтобы обеспечить хорошую циркуляцию воздуха в ванной

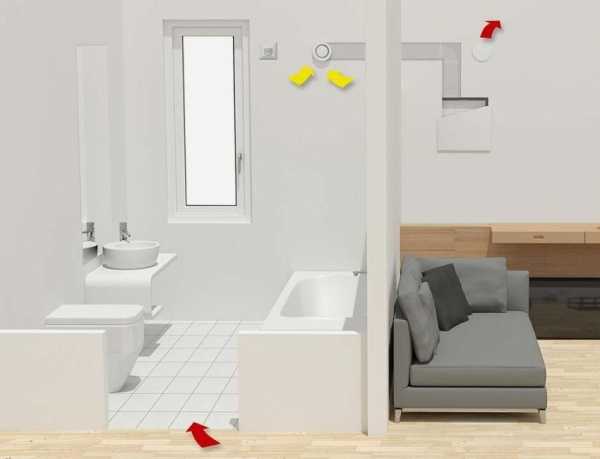

Естественный приток и удаление отработанного воздуха в состоянии полностью удовлетворить запросы потребителей.

Галерея изображений

Фото из

Как не прогадать с выбором?

Если требуется купить вентилятор, неискушенный владелец дома/квартиры может легко потеряться среди разнообразия этих приборов.

Они все отличаются визуально и своей стоимостью. Самая большая ошибка – выбирать оборудование исходя из цены, которая кажется наиболее приемлемой.

Виды вентиляторов и их особенности

Вопрос надобности вентилятора всегда решается индивидуально. Если прибор нужен, то предстоит подобрать оптимальную модель, способную выполнять свои функции по удалению отработанного воздуха из ванной/душевой.

Все вентиляторы различаются по внешнему виду, способу крепления, принципу действия и месту расположения

По способу крепления бывают:

• накладные, монтируемые на входе в вентканал;
• канальные, устанавливаемые внутри воздуховодов.

Для частного использования применяются накладные – они просты в монтаже и вполне способны удовлетворить запросы всех жителей загородного дома/коттеджа. Если в доме разветвленная сеть воздуховодов, то оправданной будет установка .

В комнатах с высокими потолками и помещениях производственного назначения ставят канальные модели вентиляторов

В зависимости от места расположения выделяют такие приборы:

• Настенные. Они крепятся горизонтально – на стену;
• Потолочные, устанавливаемые в вертикальной плоскости.

В частных домах устанавливают преимущественно потолочные вентиляционные устройства, которые выводят отработанный воздух сначала на нежилой чердак, затем на улицу.

Также, бывают лопастные и , осевые и центробежные модели. Первые чаще всего покупают для организации принудительной вентиляции ванной и душевой комнат.

Эти приборы отличаются не только внешним видом, но и своими возможностями. В зависимости от умений вентилятора существенно отличается цена.

Ассортимент представлен вентиляторами от европейских и отечественных производителей – испанские SILENT, итальянские Elicent, болгарские Mmotors JSC, российские «Эра», украинские Vents.

Наиболее популярны модели SILENT, позволяющие подобрать вариант с массой дополнительных функций и невероятно низким уровнем шума, создаваемого при работе оборудования

Среди возможностей вентиляторов для ванной наиболее популярны модели, имеющие датчик температуры и влажности, таймер, отдельную кнопку включения, защитные шторки и обратный клапан.

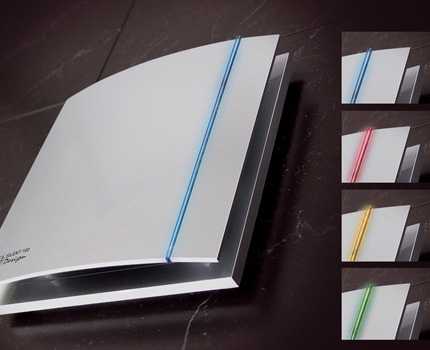

Еще одна находка – дополнительная декоративная панель, позволяющая создать неповторимый облик прибора, подчеркивающего изысканный дизайн помещения.

Декоративные накладки для вентиляторов могут выполняться из стекла, хромированного материала, иметь цветную подсветку и другие особенности, позволяющие подобрать прибор под любой интерьер

Правила выбора хорошей вытяжки

Чтобы прибор справлялся со своими обязанностями по удалению отработанного воздуха и радовал своих пользователей, нужно правильно подобрать модель. Для этого важно учесть важные параметры будущего вентилятора, которые оказывают решающее значение на выбор конечного варианта.

Мощность вентилятора. Показатель подбирают исходя из объема ванной/душевой комнаты и диаметр отверстия, на который будет ставиться вентилятор. Это 100, 125 мм и другие.

Для определения мощности можно воспользоваться нормативными требованиями, согласно которым в помещениях такого типа следует обеспечить обновление воздуха на уровне 3-8 раз в час.

Практически получается, что нужно длину комнаты * на ширину * на высоту потолков * на кратность (от 3-х до 8-ми). К полученному числу нужно добавить 20% – это небольшой запас, обеспечивающий свободную работу прибора.

Если вентилятор будет постоянно работать на пределе, во всю мощность, его срок службы значительно сократиться. Лучше перед покупкой предусмотреть небольшой запас по мощности в размере 15-20%

Безопасность оборудования. Это важный критерий, ведь оно будет устанавливаться в помещении с высоким уровнем влажности. Да и случайное попадание брызг исключать нельзя. Обращают внимание на .

Поэтому важно подобрать модель, имеющую соответствующий класс защиты от влаги

Шумность вентилятора. Наиболее приемлемый вариант – до 35 дБ. Чем ниже этот показатель, тем комфортнее будут ощущать себя все члены семьи, пользующиеся ванной или душевой с установленным прибором для вентилирования.

Если шумность вентилятора 40 дБ и выше, это способно нарушить спокойный сон особо чувствительных домочадцев и вызвать головную боль при длительном нахождении в вентилируемом помещении.

Шум оказывает негативное воздействие на здоровье и нервную систему взрослого человека. Нужно перед покупкой проверять уровень шумности, указанный в инструкции

Простота установки и обслуживания прибора. Хорошо, если подходящий вариант можно установить своими руками, не вызывая опытных мастеров. Да и простота обслуживания имеет значение – чем проще и реже, тем предпочтительнее.

Дополнительный функционал. Удобно, если вентилятор оснащен таймером, декоративной подсветкой, защитными шторками или датчиком влажности. Высокотехнологичными моделями можно управлять по смс.

Для ванной и душевой чаще всего берут модели или предельно простые или с массой дополнительных наворотов, чтобы не ощущать дискомфорт

Стоимость. Как бы ни хотелось приобрести самую лучшую модель, всегда останавливает его цена. Именно от этого параметра зависит конечный выбор потребителя – кто-то остановится на испанских SILENT, а кто-то предпочтет более доступные приборы отечественного производства.

Внешний вид. Именно дизайн оборудования ценится многими потребителями, тщательно прорабатывающими интерьер своего дома. Прибор должен органично вписываться или привносить изюминку в созданное стилевое решение конкретного помещения.

Дополнительные рекомендации по выбору, и обзор лучших моделей вытяжных вентиляторов приведены в .

Спорные вопросы в выборе оборудования

При выборе вентилятора для ванной/душевой можно наблюдать много споров по поводу дополнительных функций между владельцами прибора.

Обратный клапан. Можно услышать категорически противоположные мнения о надобности/ненадобности этого элемента. Он нужен, чтобы воздух обратно не заходил.

Роль обратного клапана сложно переоценить. Единственная неприятность – его нужно периодически обслуживать

Например, если соседи жарят рыбу/картофель, то при выключенном вентиляторе клапан закрывается и не дает воздуху с ароматами соседского ужина попасть в квартиру. Если же дверь в ванную герметична, то можно отказаться от покупки .

Это очень индивидуально, ведь многие мастера, устанавливая двери в ванную комнату, учитывают нормативные требования и оставляют зазор от нижнего края до пола в 1-2 см.

Еще одно неприятное явление – эти клапана засоряются и могут прилипать к вентилятору. Они требуют чистки и ухода. Каждые 6 месяцев нужно доставать вентилятор и прочищать щеточкой лепестки обратного клапана.

Жалюзи/защитные решетки. Часто можно услышать мнение, что желательно брать модель без них. Жалюзи нужны, чтобы при необходимости закрыть отверстие одним легким движением. Это оправданно при использовании людьми, любящими попариться и склонными к простудам.

Когда же особой потребности в такой функции нет, то постоянно закрытая решетка повлечет за собой появление спертого воздуха в комнате, когда свежему никак не попасть, а отработанному сложно удалиться.

Защитная сетка. Она нужна, чтобы предотвратить попадание из вентканала тараканов, бабочек и прочих нежеланных гостей.

С другой стороны, сетка электризуется, на ней оседает пыль и скапливается паутина. Поэтому требуется частенько ее чистить – каждую неделю-две. Ставить защитную сеточку или нет – полностью зависит от конкретных условий расположения ванной комнаты.

Если в частном доме не наблюдается насекомых и на выходах вентканалов уже предусмотрены решетки, от такой сетки можно отказаться

Декоративная панель, полностью закрывающая прямое попадание воздуха к вентилятору. Она действительно влияет на работоспособность оборудования. Этот момент следует учитывать при подборе модели для своей ванной.

Когда понравилось 2 варианта, отличающихся мощностью, шумностью и ценой, то можно услышать совет, что брать нужно более мощный. Это неправильно – мощность должна четко соответствовать потребностям комнаты в обновлении воздуха.

Очень мощный прибор будет сильно шуметь в маленькой комнате и доставит массу других неприятностей своему пользователю в виде быстрого понижения температуры, когда, напарившись, можно схватить простуду

Особенности монтажа вытяжного вентилятора

Улучшить микроклимат ванной комнаты с помощью вытяжного вентилятора можно своими силами или с привлечением мастеров. Вариант установки вентиляционного прибора зависит от сложности приобретенной модели и навыков владельца квартиры/дома.

Если вентилятор прост в установке и есть желание все сделать своими руками, то все работы займут около 2-х часов со сверлением стен.

Процесс установки и подключения вентилятора к вытяжному отверстию в ванной включает ряд традиционных этапов:

Галерея изображений

Фото из

В вытяжное отверстие ванной комнаты устанавливают осевые вентиляторы. Их подбирают в соответствии с кубатурой помещения и нормированными данными по воздухообмену

Вытяжной вентилятор – энергозависимое устройство, для работы которого требуется питание. Для подключения вентилятора к питанию подводим к отверстию кабель

Через нижнюю часть корпуса вентилятора, к которой имеются отверстия под крепеж, отмечаем точки на стене

В отмеченных точках бурим отверстия, диаметр которых соответствует размеру дюбелей

Забиваем в отверстия дюбеля, прикладываем к стене нижнюю часть корпуса и фиксируем ее, закручивая в дюбеля саморезы

Подключаем устройство к проводке и аккуратно укладываем провода в предназначенный для них паз в корпусе

Проверив работоспособность устройства, устанавливаем на него лицевую панель с решеткой, через которую будет двигаться воздух

В установке потолочного вентилятора нет особых отличий, кроме того, что со стороны чердака к вытяжному отверстию следует подключить гофру и вывести ее на улицу

С чего начать установку?

Устанавливать вытяжной прибор желательно в отверстие, заранее подготовленное для него. Это делается еще на этапе строительства/ремонта.

Условия и технические характеристики вентканала конкретной ванной/душевой зависят от типа дома, года его постройки и проекта. Если речь идет о многоквартирном, то здесь имеются вентканалы, находящиеся в рабочем или совершенно нерабочем состоянии.

Для вентиляции ванной загородного коттеджа владелец сам предусматривает размеры каналов вентиляции, их расположение и другие нюансы. Или же это делают специалисты, привлекаемые домовладельцем

Начинать установку нужно с правильной подготовки канала. Для этого проводятся работы, которые нужны в каждом конкретном случае – это может быть проделывание отверстия в плитке для доступа в вентканал или, наоборот, подгонка квадратного сечения входа под диаметр раструба вытяжного вентилятора.

Вентиляционный канал может быть значительно большего размера, чем вентилятор. Но это не беда – в комплекте с прибором часто идет специальная труба для монтажа или можно использовать более жесткую канализационную. Она ставится в вентканал, а отверстие вокруг задувается монтажной пеной.

Вариант с приклеиванием вентилятора непрактичный – если понадобится снять прибор для прочистки или ремонта, то это будет чрезвычайно сложно сделать из-за клея

Если же мастера уложили плитку, то предстоит разметить диаметр отверстия под вентилятор. Можно смотреть в документации или просто прислонить прибор задней стороной и карандашом обвести контур его раструба. Теперь предстоит проделать отверстие в плитке.

Также, должен быть выведен питающий кабель для подключения вентилятора. В идеале он лежит под плиткой в том месте, где изначально планировалась установка прибора. Если это не сделано было заранее, то предстоит отдельно его прокладывать поверх плитки, используя специальный короб для защиты от попадания брызг.

Особенности и нюансы монтажа

В зависимости от формы вентилятора, исходных параметров вентиляционного канала и варианта поступления свежего воздуха в помещение, могут быть свои нюансы установки.

Так, когда отверстие под вентилятор небольшое и есть обратная тяга при неработающем приборе, можно сделать для вентилятора ножки – 1-2 см

Воздух будет плавно обходить вентилятор и получается хороший поток воздуха. Ножки для вентилятора можно вырезать из пенопласта, который сможет параллельно выполнять функцию амортизации.

Если размер входа в вентканал подгонялся под раструб вентилятора, то, когда монтажная пена высохнет, на раструб вентилятора можно надеть пару самых обычных резинок, как используют в кассах для денег.

Некоторые модели оснащены резинками на раструбе, позволяющими надежно зафиксировать прибор в подготовленном вентканале

Такой метод закрепления позволит достать при необходимости вентилятор и снять без усилий, чтобы все почистить. Сама же резинка выполняет роль прокладки, и способна гасить вибрации при работе прибора. Еще один плюс – сверлить дырочки в стене для крепления не придется.

Для вентиляционных отверстий большого диаметра можно использовать сдвоенную вентиляционную решетку. Это актуально, когда в вентканал при работающем вентиляторе через верхнюю часть уходит отработанный воздух, а сквозь нижнюю происходит свободный приток.

Сдвоенная вентиляционная решетка возможна лишь в некоторых многоэтажках старой постройки

Непосредственно установка оборудования

Когда подготовка к установке вытяжного прибора в ванной/душевой комнате завершена и место под вентилятор предусмотрено и размечено, можно начинать установку. Сначала нужно снять верхнюю часть вентилятора – декоративную панель или решетку.

В зависимости от выбранного варианта крепления предстоит надежно зафиксировать вентилятор.

Наиболее распространенные варианты:

• просверлить отверстия в стене;
• посадить вентилятор на жидкие гвозди/клей;
• использовать 2 резинки.

Самый правильный вариант – просверлить отверстия для крепления, примерив вентилятор. Здесь перед сверлением нужно аккуратно выровнять прибор по уровню. Сначала просверлить плитку, используя специальное перышко с дрелью или перфоратор с буром. Затем перфоратором проделать соответствующее отверстие под дюбель.

Под провод нужно сделать паз или специальное отверстие. В самом вентиляторе есть отверстие под провода. Нужно установить вентилятор на место и вытянуть провод на поверхность.

В подготовленном отверстии под установку вентилятора провод должен быть на поверхности

Остается закрепить саморезами или другими шурупами. Для этого удобно использовать шурупуверт или отвертку.

Теперь нужно подсоединить питающий кабель к контактам вентилятора. Для этого пригодится инструкция производителя. Теперь нужно установить на место сеточку и защитную решетку.

Клеммы и провода желательно изолировать, чтобы избежать попадания на контакты излишней влаги

Осталось включить вентилятор и проверить работу. Причем, удобнее всего предусмотреть расположение выключателя в ванной/душевой, а не за ее пределами. Да и подключать вытяжной вентилятор на выключатель света нецелесообразно – если предстоит умыться и почистить зубы, то включение прибора не требуется.

Практичным будет подобрать такой вариант включения, чтобы это было удобно пользователю – например, запрограммировав работу по таймеру

Методика подключения вытяжки к выключателю или модели с таймером описана .

Выводы и полезное видео по теме

Видео ролик об организации вентиляции ванной комнаты и тонкостях установки вентилятора:

В видео подробно рассказывается, как правильно установить вытяжной вентилятор в ванной, если предстоит сверлить недавно уложенную плитку на стенах:

Установить вентилятор можно более простым способом. Как это сделать, показано пошагово в видео ролике:

О том, как выбрать вентилятор для ванной, если в ванной комнате установлена герметичная дверь, подробно рассказывается в видео:

Ознакомившись с особенностями выбора вентилятора для ванной, можно подобрать наиболее приемлемый вариант, подходящий по характеристикам и стоимости.

Установку прибора можно осуществить самостоятельно. Для этого нужно подробнее ознакомиться с процессом монтажа и подключения прибора. Если же такая работа вызывает сомнения в собственных силах, то лучше пригласить профессионала.

Если у вас есть опыт установки и использования вытяжного вентилятора в ванной, пожалуйста, поделитесь информацией с нашими читателями. Оставляйте комментарии и задавайте вопросы в форме, размещенной ниже.

sovet-ingenera.com

Вентилятор для туалета с обратным клапаном | Ванная, туалет

» Ванная, туалет

Подбираем вытяжные вентиляторы для ванных комнат и туалетов

Нужен ли вытяжной вентилятор в ванной комнате именно вам? Ответить на этот вопрос достаточно просто. Если уже устроенная строителями на этапе прокладывания коммуникаций вытяжка (отверстие вверху стены, закрытое решёткой) работает нормально, а вы не испытываете в помещении никакого дискомфорта даже после горячей ванны или же стирки вручную с большим количеством химических средств – то, конечно же, можно и сэкономить. Но для начала всё же проверьте, насколько хорошо работает существующая вытяжка. Сделать это очень просто: отрежьте кусочек бумаги и приложите к закрывающей решётке. При адекватном функционировании системы силой уходящего в вытяжную систему воздуха листок притянется к прутьям и будет плотно удерживаться. Если этого не происходит, всё же лучше рассмотреть современные вытяжные вентиляторы для ванных комнат и туалетов и приобрести для себя какую-то модель. Иначе существующее положение может быть сопряжено с рядом неприятных рисков.

Так, как известно, должно быть, каждому, небольшая по площади типовая ванная очень быстро при использовании по назначению наполняется горячим паром. Если при этом в помещении не налажен правильный воздухообмен, сырость неизбежно осядет на потолке и стенах. Рано или поздно в таком случае эти части ванной комнаты покроются грибками и плесенью. Это, во-первых, негигиенично в высшей мере, во-вторых, портит интерьер, в некоторых случаях даже придётся менять покрытия.

Что нужно для работы вытяжного вентилятора?

Учтите, что для работы с выводом загрязнённого воздуха вытяжному вентилятору необходим также воздух чистый. Обеспечить постоянный приток такового в ванную или туалет довольно просто – достаточно будет на этапе установке двери, ведущей в это помещение, между нею и полом оставить зазор шириной в 2-3 сантиметра. Если по тем или иным причинам организация такой «щели» для вас неудобна, можно встроить в дверь специальный клапан, служащий тем же целям.

Задумайтесь, выбирая конкретную модель, о том, что именно вам нужно от такого вентилятора. Многие предъявляют довольно высокие требования к уровню шума, производимого агрегатом. На данный момент на рынке существуют варианты, практически не производящие звуков на работу. Но следите также за показателями производительности, рассматривая вытяжные вентиляторы для ванных комнат и туалетов. Под этим определением подразумевается стандартно тот объём воздуха, который модель способна без проблем постоянно перемещать. Стандартные единицы для измерения производительности – это метры кубические в час.

Для того, чтобы узнать, какова эта величина должна быть для вашего идеального вентилятора-вытяжки, постарайтесь узнать точный объём своей ванной или же туалета. Для этого, как известно, нужно площадь попросту умножить на высоту потолков – а эти две цифры часто уже заведомо известны. После этого наступает более сложный момент: вам потребуется узнать так называемую кратность обмена воздуха, то есть, количество раз, когда в течение часа имеющийся в помещении воздух будет заменяться свежим. Для этого может понадобиться поднять нормативные документы, касающиеся соответствующей темы. Но в целом можно говорить о том, что в ванной комнате кратность обмена должна составлять от 5 до 8 раз в час. Следующим шагом для вас будет умножение объёма комнаты на кратность обмена воздуха. В итоге вы и получите необходимые показатели производительности.

Вентилятор-вытяжка: любопытные особенности и характеристики

На сегодняшний день существуют самые разные модели вытяжных вентиляторов. Особенной любовью потребителей пользуются варианты, оснащённые таймерами. Как вы понимаете, такой вентилятор – это всё же электрический прибор, так что, определённо, ему не стоит работать целые дни напролёт, в особенности, если значительную часть времени в квартире и вовсе никого нет. Таймер позволяет включать вытяжку только на заданные периоды времени – скажем, на полчаса после того, как кто-то воспользуется ванной комнатой (в туалете этот показатель может составлять только пятнадцать минут). Некоторые приборы такого рода нужно включать, выходя, самостоятельно. Иные же обладают специальными сенсорами – датчиками влажности. Они включаются, когда воздух приходит в негативное состояние, и выключаются либо через конкретный промежуток времени, либо просто по достижении результата.

Если вы живёте в многоэтажке, где есть общая система собственной вентиляции, рассчитанная на целый ряд квартир и этажей, желательно приобрести вентилятор-вытяжку с наличием «обратного» клапана. Такой элемент не даёт воздуху из вентиляционной трубы попадать в помещение, благодаря чему вы сможете уберечься от мелкого мусора, неприятных запахов и так далее. К примеру, если кто-то из соседей любит курить у себя в туалете, вас это больше не коснётся.

Вентилятор с обратным клапаном: классификация и принцип работы

В любой квартире или частном доме, офисе, складе либо промышленном ангаре для комфортного нахождения людей должна быть предусмотрена вентиляция воздуха. Объем проточного воздуха и, соответственно, комфорт пребывания в помещении напрямую зависит от установленной системы вентилирования.

Иногда бывает достаточно неактивного проветривания, то есть самотеком, когда теплый воздух из кухни или ванны вместе с запахами или паром поднимается вверх и устремляется через вентиляционную решетку по каналам наружу. А свежий воздух устремляется через специальные воздуховоды, расположенные ближе к полу или же через не герметичные стыки двери или окон.

Предпосылки к установке вентиляционной системы

В большинстве случаев в квартире, где отток воздуха осуществляется через общий воздуховод на крышу, тяги недостаточно для того, чтобы выгнать весь пар и запахи приготовляемой пищи, да и зимой при закрытых окнах в таком помещении становится душно. Тогда на помощь приходит принудительная вентиляция, которая представляет собой вентилятор или вытяжку и систему воздуховодов из помещения наружу.

Существует множество моделей вытяжек, от ручных которые приходится включать по мере надобности, до автоматических, реагирующих на повышение температуры. Есть и такие, которые не оборудованы вентилятором, то есть представляют собой простой воздуховод.

Не будем останавливаться на конструктивных и других особенностях вытяжек, поскольку относятся они к кухонному оборудованию, хотя они и выполняют функцию вытяжных вентиляторов на кухне.

Не будем говорить и о системах кондиционирования, так как они в основном работают на рециркуляцию, то есть охлаждают воздух внутри помещения, не замещая его свежей атмосферой, поэтому только кондиционером не обойтись.

Интеграция вентилятора в общую систему воздухообмена

Одна вытяжка не способна обеспечить проветривание всего жилья. С данной задачей справляются канальные вытяжные вентиляторы. Они устанавливаются непосредственно в канал вентиляционной шахты или же в воздуховоды, могут устанавливаться и на окнах, непосредственно выгоняя воздух из помещения на улицу.

Устанавливать вентилятор необходимо в месте, оптимально подходящем для беспрепятственного забора воздуха так, чтобы свежий воздух проходил наиболее возможное расстояние, обновляя атмосферу в помещении, прежде чем будет захвачен и выгнан на улицу.

Вывод вентиляционного канала на кухне

Если же поместить его непосредственно рядом с окном, то вентилятор будет выгонять свежий воздух, не обновляя его в жилище.

Есть понятие мощность вентилятора, оно характеризует объем воздуха в кубических метрах, которое способен перемещать вентилятор.

По установленным нормам вентилятор должен полностью обновлять воздух определенное количество раз в час:

• Кухня: 10 15 раз
• Туалет: 6 10 раз
• Ванная: 15 – 20 раз.

Исходя из этого, и расчета объема помещения рассчитывается мощность приобретаемого вентилятора.

Какой тип устройства выбрать?

Вентиляторы бывают следующих типов: осевые и центробежные. Наилучшим решением для установки в квартире будет осевой вентилятор.

По своему устройству бытовой вентилятор похож на ниппель в автомобильной или велосипедной камере когда он включен, клапан, представляющий собой подпружиненные лепестки, открыт и воздух выходит наружу, как только вентилятор перестает выгонять воздух, они смыкаются, надежно закрывая канал из вентиляционной шахты в квартиру.

Защитой жилого помещения от внешней агрессивной среды: дыма, пыли, насекомых, сырости, может служить вытяжной вентилятор.

Схема осевого вентилятора

В некоторых случаях имеет смысл использовать реверсивный вентилятор, когда вентиляция производится не в общую шахту, а в отдельную систему воздуховодов или же непосредственно в окружающую среду. Их преимуществом является возможность развернуть поток воздуха в обратном направлении и при необходимости нагнать в помещение свежего воздуха.

Если использование внешнего вентилятора не допустимо, используется канальный вентилятор, который может устанавливаться в глубине вентиляционного короба. Конструктивной особенностью устройства является расположения лопастей, которые встроены непосредственно в ротор, что позволяет добиться максимальной центровки, надежности и долговечности использования

В зависимости от модели и цены устройства, включение может производиться автоматически при повышении влажности или температуры, или же вручную. Некоторые модели оборудованы световым индикатором.

Вытяжные вентиляторы с обратным клапаном уже давно несут службу на благо человека и в данный момент благодаря новым материалам представляют собой компактные надежные, бесшумные и экономичные приборы, приносящие в нашу жизнь свежесть и уют.

Устанавливаем вытяжной вентилятор с обратным клапаном

Вытяжные вентиляторы используются для проветривания помещений. Основное преимущество вытяжных вентиляторов – высокая производительность в сочетании с малыми энергозатратами и бесшумной работой. Это именно тот тип вентиляторов, который обеспечит приток свежего воздуха в ваше помещение. Ведь системы кондиционирования не всегда могут обеспечить наличие свежего воздуха, поскольку в основном они работают на рециркуляцию (иными словами, обработку уже имеющегося в помещении воздуха) – а это не очень полезно, да и свежий воздух вы точно не получите. Вытяжной вентилятор с обратным клапаном в данном случае является самым подходящим вариантом, этот тип вентилятора защитит вас от нежелательных частиц в воздухе самым лучшим образом. Ведь в случае неправильного выбора типа вентиляции могут возникнуть такие неприятности, как грибок, плесень и неприятные запахи в ванной и санузле, а также запахи от приготовления пищи или табачного дыма. Как устанавливать вентиляцию с обратным клапаном на кухне смотрите в данном видео:

Вентилятор с обратным клапаном лучше использовать для установки в вентиляционной шахте. Также этот тип вентилятора используется в вытяжных системах вентиляции. Вытяжной вентилятор с обратным клапаном предотвращает проникновение запахов, к примеру, из других квартир (например, запах пищи, сигаретного дыма и т.д.), пыли, грязи, пуха, насекомых а также защитит от холодного воздуха в прохладный сезон. Обратный клапан, собственно, и является той частью вентилятора, которая не допустит, чтобы воздух из шахты попадал в помещение. Воздух идёт только из помещения в шахту, обратно – нет. Поэтому при выборе вентилятора с обратным клапаном вы будете дышать только свежим и чистым воздухом. Ваша работоспособность и самочувствие будут улучшаться!

Сам клапан может быть круглым и прямоугольным. Самый распространённый тип – «бабочка»: два лепестка крепятся на оси, делящей сечение клапана надвое. Подпружинены они так, что воздух идёт только в одну сторону. Правда, возможно обмерзание лепестков и их заклинивания. Как вариант, можно использовать наружную инерционную решётку: при выключении жалюзи закрываются.

Возьмите себе на заметку эту статью, и при выборе вентиляции вы точно не ошибётесь. Вам будет гарантирован чистый воздух!

Источники: http://semidelov.ru/mar/podbiraem-vytyazhnye-ventilyatory-dlya-vannyh-komnat-i-tualetov/, http://ventilationpro.ru/vytyazhnaya-ventilyatsiya/ventilyator-s-obratnym-klapanom-klassifikaciya-i-princip-raboty.html, http://93777.ru/santehnica/vytyajnoy-ventilyator-s-obratnym-klapanom

restart24.ru

в ванную комнату, на кухню, для туалета, с обратным клапаном

В квартирах и частных строениях при проектировании предусматриваются шахты вентиляции. Но часто естественной циркуляции не бывает достаточно. Часто в квартирах с недостаточным проветриванием, особенно в ванных комнатах и туалетах, из-за высокой влажности на стенах появляется черная плесень. В таких случаях устанавливают вытяжной вентилятор  в ванную комнату или санузел.

Разновидности вентиляторов

Это устройство бывает разных типов:

• осевой;
• радиальный;
• центробежный;
• крышный.

Осевой

Осевой тип бытовых агрегатов имеет стандартный вид с расположенными вокруг центра лопастями. Лопасти крепятся на диск, который установлен на ось электродвигателя. Крыльчатки установлены под определенным углом к оси вращения, для всасывания воздуха и перемещению его через агрегат. На фронтальной стороне устанавливается коллекторная решетка, которая улучшает аэродинамику аппарата. Монтаж таких приборов для ванной комнаты (санузла) очень прост — они устанавливаются прямо в отверстие шахты.

Радиальный

Агрегат радиального типа представляет собой колесо с параллельно расположенными на нем пластинами (лопастями). Лопасти захватывают во время вращения воздух, вытесняют его к кожуху устройства, создавая повышенное давление за счет центробежных сил. Далее поток вырывается через выходное отверстие.

Лопасти в таких приборах загибают назад или вперед, а воздух может всасываться как с одной стороны, так и с обеих. Если лопасти загнуты назад, то это ведет к заметному снижению энергопотребления.

Еще такая конструкция позволяет прокачивать повышенный объем воздушной массы и справляться с большими нагрузками.

В агрегатах с лопастями, загнутыми вперед, параметры во многом схожи с вышеописанными. Но существуют и отличия: при такой конструкции уменьшается размер колеса, и снижаются обороты двигателя, в свою очередь этот факт позволяет уменьшить размеры прибора, а также

Центробежный

Центробежные агрегаты еще называют канальными. Появились они на рынке немного позже других типов, но уже успели завоевать популярность из-за простоты установки и большой производительности. Их целесообразно применять в помещениях с площадью, превышающей 15 м².

Канальный вентилятор для вытяжки обладает низким шумообразованием и высокой мощностью. Он способен откачивать воздух из помещений через сеть проложенных каналов. Воздуховоды (могут быть круглыми или квадратными) обычно прокладывают под потолком и скрывают коробом из гипсокартона или подвесным потолком.

Канальные агрегаты допускается вставлять внутрь магистрали или на ее входе. Для примера, такие вентиляторы применяются в канальных увлажнителях воздуха.

Крышный

В отличие от канальных установок, такая конструкция монтируется непосредственно на крыше и предназначена для откачивания воздуха из помещений. От нее прокладываются каналы в нужные комнаты, а сама она состоит из вентилятора, привода и прокладки для защиты от вибрации.

Все эти компоненты собираются в одном корпусе. В устройствах используются радиальные или осевые типы агрегатов с увеличенным числом лопастей. Воздуховод также должен быть с обратным клапаном.

Мощность вытяжки

Мощность вытяжного вентилятора (производительность установки в м

• Q – значение производительности установки;
• L – длина комнаты;
• B – ширина помещения;
• 6 – коэффициент (означает количество циклов смены воздуха в комнате).

По нормативам, смена воздуха в ванной должна происходить 6 раз за 1 час, если в семье не больше 3 человек (для кухонной вытяжки коэффициент доходит до цифры – 15). Если людей больше, то коэффициент повышается до – 8. Например:

• длина ванной равна 2 м;
• ширина этой комнаты – 2,5 м;
• высота – 2,75 м.
• в квартире проживает 4 человека, значит, выбираем значение – 8.

Производим расчет по формуле: Q = 2 x 2.5 x 2.75 x 8 = 110 м³/ч. Это значит, что минимальная производительность аппарата должна быть около 110 м³/ч.

Особенности вытяжки для туалета

Вытяжной вентилятор для туалета может иметь дополнительные функции, облегчающие ваш быт:

1. Вентилятор в туалет имеет встроенный таймер, благодаря которому прибор после выключения продолжает работу определенное время (диапазон работы реле времени может быть в пределах от 2 до 30 мин.), обеспечивая, таким образом, дополнительное проветривание. Эту функцию удобно применять, когда выключатель света подсоединяется к аппарату.
2. Некоторые бытовые модели имеют датчик движения, который при изменении объема помещения включает прибор и отключает его, когда человек выходит из комнаты. Может быть комбинация таймера и датчика движения в одном аппарате.
3. Большинство моделей поступают в продажу уже с обратным клапаном, который не позволяет поступать воздуху в обратном направлении, из шахты или канала.

Существуют модели, имеющие жалюзи на передней панели, которые закрываются вручную. При закрытии этих шторок, движение воздуха прекращается полностью в обе стороны.

Вентилятор для ванной

Вентилятор для вытяжки в ванной мало чем отличается по своей функциональности от такого же агрегата для санузла (с обратным клапаном, различными датчиками и т. д.). Разве что, к устройству было добавлено несколько полезных улучшений.

1. 1. Вентилятор с датчиком влажности — гигростатом, способен определять уровень влажности в помещении, и при повышении ее выше нормального уровня (65%) включать вытяжку.
   2. Встроенная функция проветривания, при которой аппарат работает на минимальных оборотах, обеспечивая тем самым легкий воздухообмен в помещении. При повышении влажности, агрегат в автоматическом режиме увеличивает мощность.
   3. Защита вентиляторов для вытяжки от брызг также считается полезным улучшением для ванных комнат маленького размера, когда высока вероятность попадания воды на устройство. Имеют ли бытовые приборы такую защиту, можно узнать из инструкции к ним.



На рисунке, для примера, показан осевой вентилятор MF100/4L для вытяжки, имеющий защиту от брызг.

1. Существуют устройства со встроенными часами, помогающими контролировать время, проведенное в душе. Функция не очень нужная, но иногда помогающая не опаздывать. Такой прибор с декоративной отделкой можно использовать и на кухне, как кухонный вентилятор для вытяжки.

Параметры шума вытяжных устройств

Вытяжные агрегаты, особенно канальные, могут издавать аэродинамические шумы, которые могут быть значительными в аппаратах с большой мощностью. Чтобы не испытывать дискомфорт от звуков работающей системы откачки воздуха, существуют бесшумные вентиляторы, которые значительно дороже обычных. Это важно и для кухонных вытяжек, среди которых тоже есть практически бесшумные варианты.

Тихая работа прибора достигается за счет особенностей конструкции:

• двигатель крепится к корпусу через резиновые вкладыши, за счет чего снижается передача колебаний от мотора;
• корпус сделан из цельного и толстого пластика, что также снижает вибрацию;
• практически к нулю снижено биение вала электромотора. Это было достигнуто благодаря применению высокоточных подшипников со специальной смазкой.

В случаях с канальными устройствами для откачивания воздуха, с неприятными аэродинамическими шумами можно бороться с помощью шумоглушителя для воздуховодов. Он встраивается в магистраль между вентилятором и отдушиной, которые соединены каналом, проложенным для ванной комнаты (санузла), и гасит звуковые волны, выходящие оттуда.

Обязательно выход трубы на улицу должен быть с обратным клапаном.

Советы по установке

После того, как вы уже определились с моделью вытяжки для ванной комнаты (санузла), отвечающей расчетным требованиям по мощности, шуму и функциональности, необходимо прочитать некоторые полезные рекомендации по установке агрегата.

1. Вытяжка для ванной комнаты должна располагаться как можно выше и ближе к потолку. Располагать ее требуется подальше от двери, в идеале – напротив входа. В таком случае правильная циркуляция воздуха обеспечена.
2. Если аппарат не входит в вентиляционный канал, его необходимо расширить, используя обыкновенное зубило и молоток. Арматуру можно срезать болгаркой.
3. Прибор можно закрепить в окне канала с помощью жидких гвоздей или прикрутить шурупами, предварительно просверлив отверстия перфоратором и забив в них пластиковые дюбели.
4. При правильной установке вытяжных вентиляторов задняя часть прибора с обратным клапаном должна быть полностью скрыта, а декоративная передняя панель плотно прилегать к стене.
5. Для хорошего прилегания корпуса к стене можно использовать герметик (силиконовый), проложив его тонким слоем под основание. Плотное прилегание избавит прибор от лишних колебаний, и уровень шума будет уменьшен.
6. При подключении к сети вытяжки воздуха прибор должен иметь отдельный выключатель. Часто аппарат подключается параллельно с одноклавишным выключателем света, но иногда этот способ бывает неудобным. Для этой цели лучше установить двухклавишный.
7. В завершении, остается прикрепить декоративную решетку, которая чаще всего монтируется с помощью защелок.

Благодаря применению вытяжных устройств решается проблема, связанная с повышенной влажностью в санузле, ванной или на кухне (вентиляция с вытяжкой на кухне может иметь очищающие фильтры). Установка кухонной вытяжки также имеет свои нюансы, так же как и ее подключение. Принудительная циркуляция улучшает воздухообмен в доме или квартире, создавая здоровый микроклимат в целом. Если вы все сделали правильно, следуя рекомендациям, появление и размножение опасных для здоровья домочадцев грибков будет невозможно.

tehnika.expert
