Современные квартиры и дома являются герметичными конструкциями, поэтому нуждаются в эффективной вентиляции. Обязательным ее элементом являются вентиляционные клапана, которые пропускают воздушные массы только в одну сторону. Чаще всего в системах воздухообмена встречается вентиляционный клапан для стен, который может быть входным или обратным.

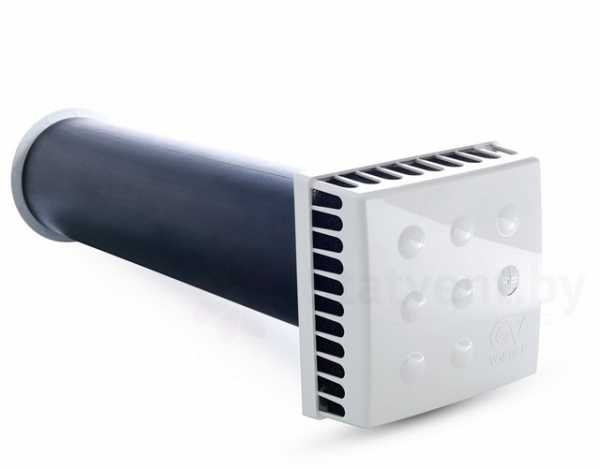

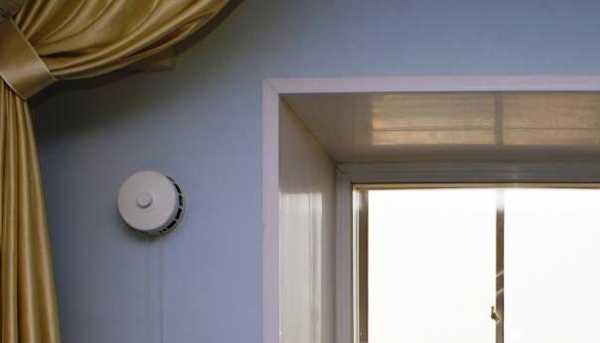

Вентиляционный вытяжной клапан

В данной статье мы подробно ознакомимся с предназначением таких клапанов, рассмотрим различные их виды, особенности и процесс монтажа.

Предназначение

Вентиляционный воздушный клапан выполняет сразу несколько важных функций:

• Обеспечивает правильное и бесперебойное функционирование системы воздухообмена.
• Регулирует подачу воздуха и режимы работы вентиляции.
• Как уже было сказано выше, предотвращает движение воздушных масс в обратном направлении или полностью перекрывает вентиляционное отверстие.
• Обеспечивает баланс между приточным и вытяжным потоком воздуха.
• Является защитой от проникновения уличного шума в помещение.

Кроме того, на сегодняшний день существую конструкции, которые  помимо вышеперечисленных, выполняю еще и противопожарную функцию. Таким образом, данное устройство является важным элементом вентиляции.

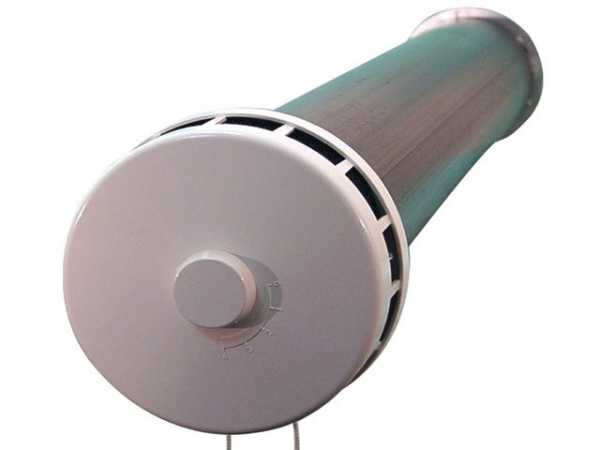

Вентиляционный приточный клапан

Виды клапанов

На сегодняшний день существует довольно много видов всевозможных вентиляционных клапанов. В первую очередь они различаются по своему предназначению:

Приточные	Используются для подсоса воздуха в помещение. Могут регулировать поток входящих воздушных масс как в ручном, так и автоматическом режиме. Кроме того, они могут прекратить функционирование вентиляционной системы, так как при полном перекрытии клапан герметический.
Вытяжные	Обеспечивают вывод воздуха из помещения наружу. Основная их задача заключается в предотвращении движения воздушных масс в обратную сторону, что может произойти по причине различных атмосферных явлений. Кроме того, устройства предотвращают проникновение в помещение насекомых, пуха, и прочего мусора.
Оконные	Устанавливаются на пластиковые окна и обеспечивают автоматическое проветривание.

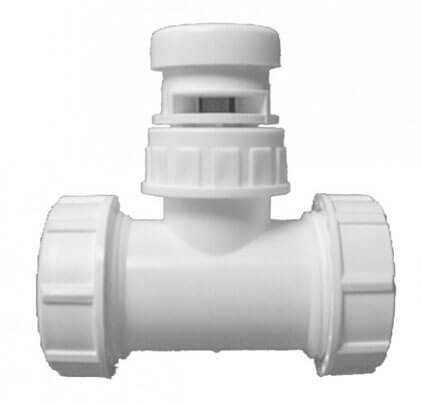

Обратите внимание! Вентиляционными называют еще и клапана для канализации, однако, к воздухообмену в помещениях они не имеют значения и предназначены для компенсации давления в системе.

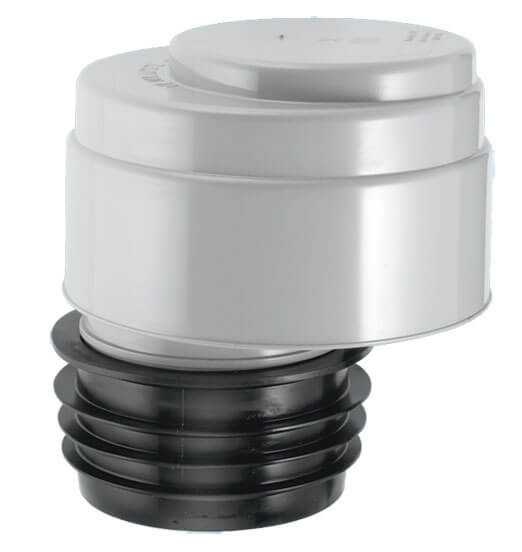

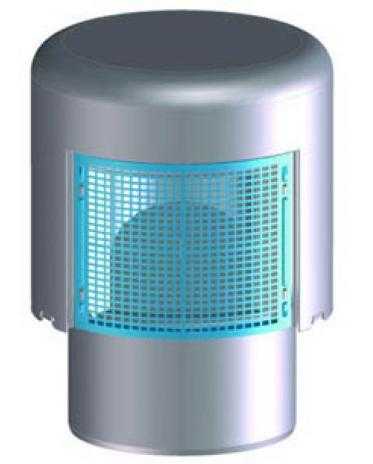

Вентиляционный канализационный клапан

Кроме того, данные изделия различаются по своей форме.

Они могут быть:

• Круглыми;
• Квадратными или прямоугольными.

В зависимости от своего устройства, они бывают электрическими или ручными. Электрический клапан работает совместно с другим вентиляционным оборудованием и автоматически регулирует воздушный поток.

Устройство клапанов

Приточный настенный

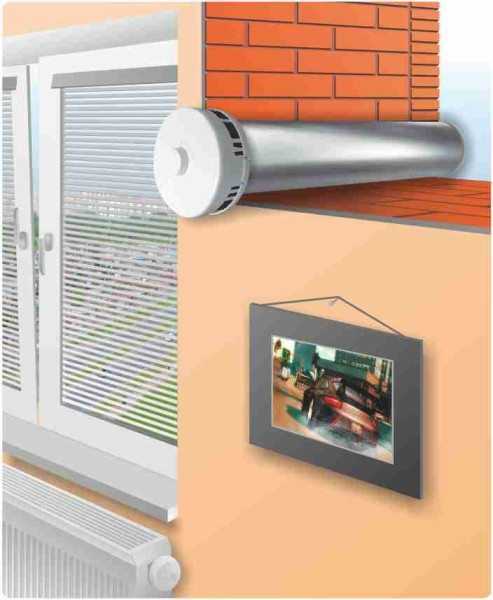

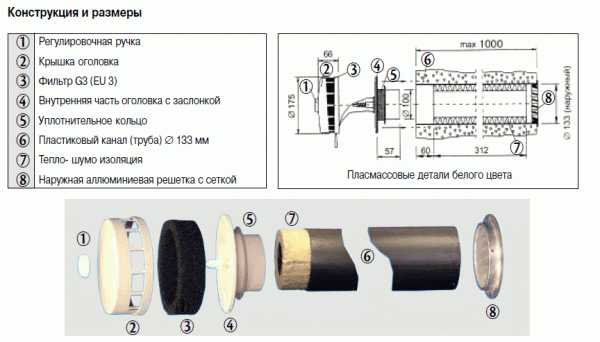

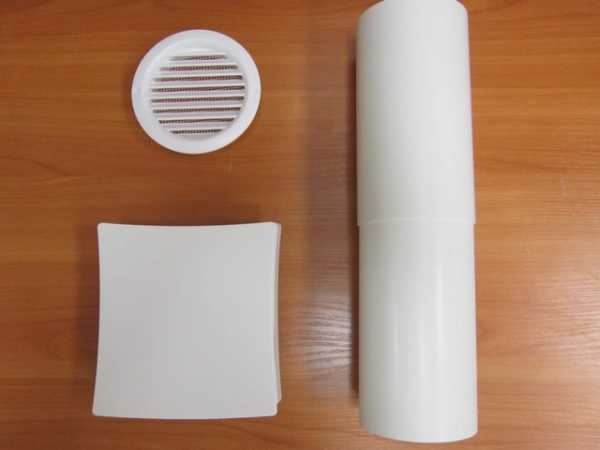

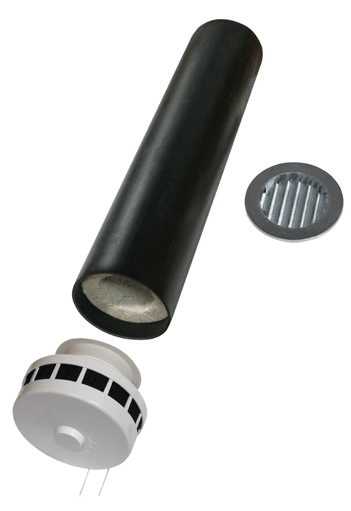

Устройство приточного клапана

Стеновой приточный клапан является наиболее распространенной конструкцией (узнайте здесь, как обустраивается вентиляция котельной частного дома).

Он состоит из следующих элементов:

• Труба – длина немного больше толщины стены.
• Наружная решетка – задерживает крупный мусор.
• Шумоизоляционный материал – располагается внутри трубы.
• Фильтр – предотвращает проникновение пыли и другого мелкого мусора.
• Подвижный элемент – регулирует интенсивность потока воздуха и при необходимости перекрывает системы.
• Переключатель – предназначен для управления подвижным элементом.
• Крышка оголовка – придает конструкции декоративный вид и защищает о механических повреждений.

Такая конструкция обладает рядом преимуществ, таких как:

• Простота монтажа;
• Внешний вид устройства не портит дизайн интерьера;
• Удобство эксплуатации;
• Эффективность;
• Возможность установки своими руками даже после выполнения отделки помещения.

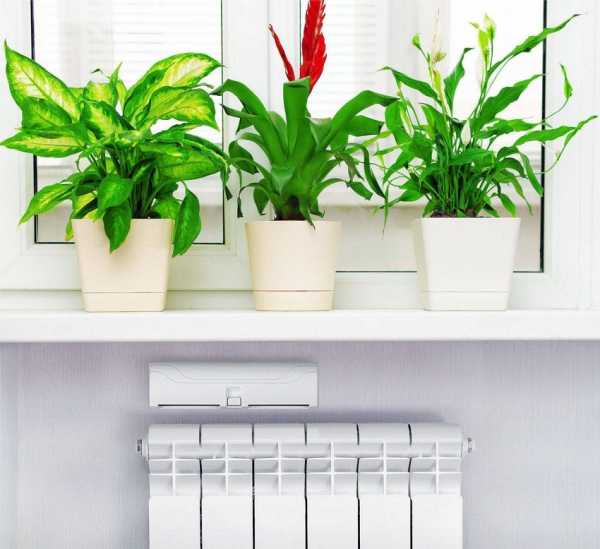

Совет! Если устройство расположить вблизи батареи отопления, то поступающий воздух будет сразу же нагреваться.

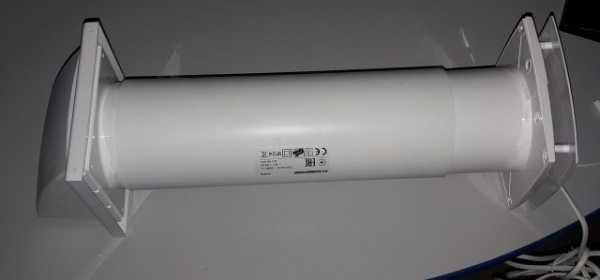

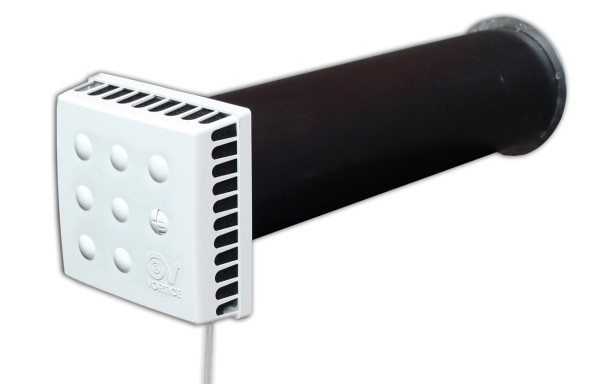

КИВ 125

Примером таких моделей являются:

• КПВ 125;
• КИВ-125 и др.

Устройство электрических клапанов более сложное, так как они имеют датчики и электрический привод. Однако, принцип их работы остается тем же. Цена автоматических устройств, конечно же, выше механических.

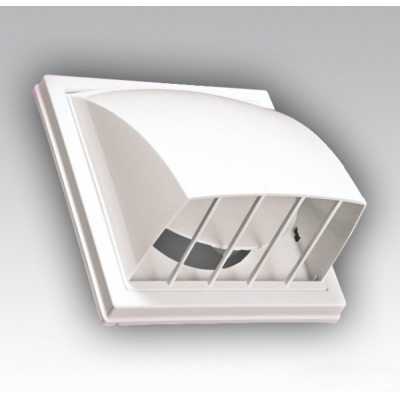

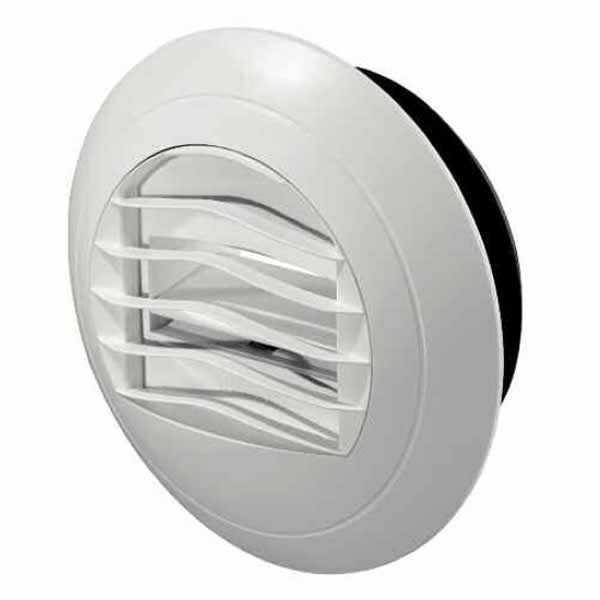

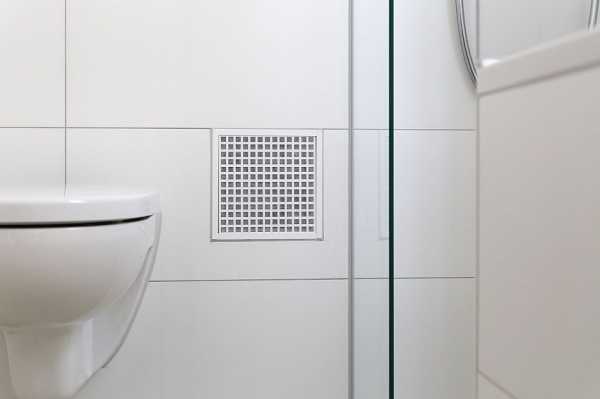

Простой вытяжной клапан

Вытяжной

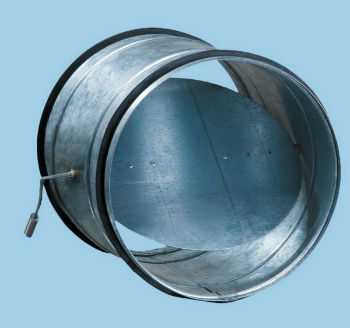

Вытяжной клапан, как правило, имеет более простую конструкцию, чем приточный и состоит всего из трех элементов:

• Неподвижная часть в виде решетки – может быть квадратной или прямоугольной. Основное ее назначение заключается в придании конструкции декоративного вида, а также защите заслонки от механического повреждения.
• Подвижная часть (заслонка) – представляет собой круглый или квадратный лепесток, который может открываться только в одну сторону.
• Фланец — предназначен для соединения устройства с вентиляционным каналом – всегда имеет круглую форму.

Обратите внимание! Если выбирается клапан для бани, необходимо уделить внимание материалу, из которого он сделан, так как устройство должно выдерживать воздействие высокой температуры и повышенной влажности. Поэтому нельзя устанавливать пластиковые изделия.

Монтаж следует осуществлять осторожно, чтобы не повредить заслонку, а также, чтобы в конструкцию не попал строительный мусор. В противном случае устройство не будет работать как положено.

К примеру, заслонка может быть всегда открытой. Поэтому после установки, обязательно нужно проверить работоспособность изделия.

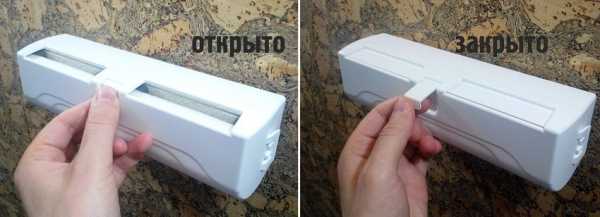

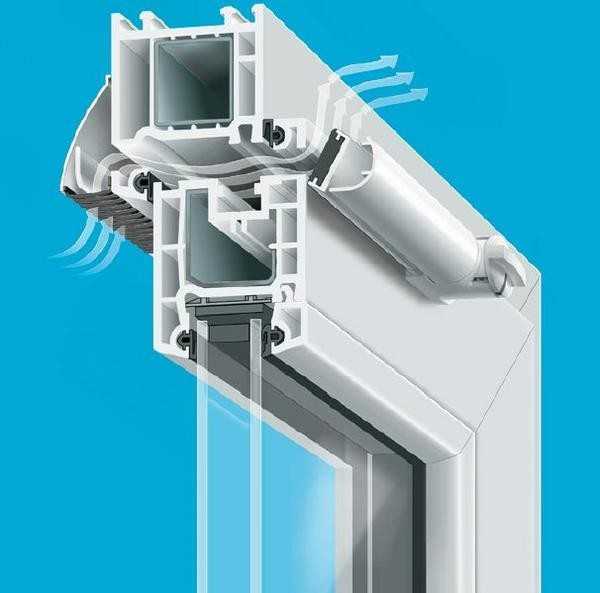

Схема оконного клапана

Оконный

Данный клапан представляет собой конструкцию, которая встраивается в оконный профиль. Его устройство достаточно простое, однако, эффективность от этого не страдает.

Единственным недостатком можно назвать отсутствие фильтрации, но, так как щель сама по себе достаточно узкая, через нее не может проникнуть мусор с улицы. При необходимости, щель можно перекрыть или отрегулировать интенсивность потока при помощи специальной ручки.

Оконные клапана поставляются вместе с окном. Поэтому на их наличие следует обращать внимание при выборе стеклопакетов. Правда, существуют модели, которые монтируются на уже установленные пластиковые окна.

Обратите внимание! Существуют модели, которые не позволяют регулировать воздушный поток, а лишь ограничивают его при сильных порывах ветра. Конечно же, лучше, когда имеется функция управления притоком. Поэтому на данный момент необходимо обращать внимание при выборе изделия.

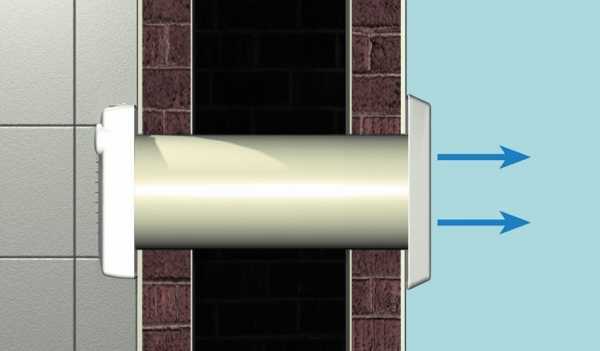

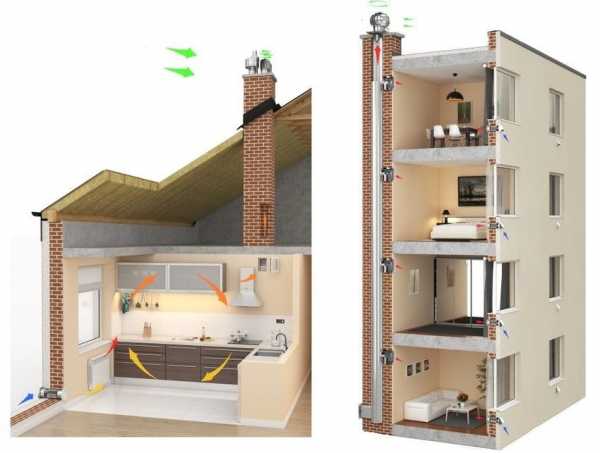

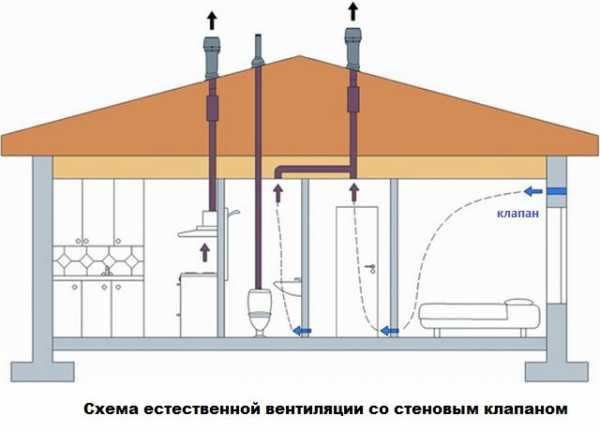

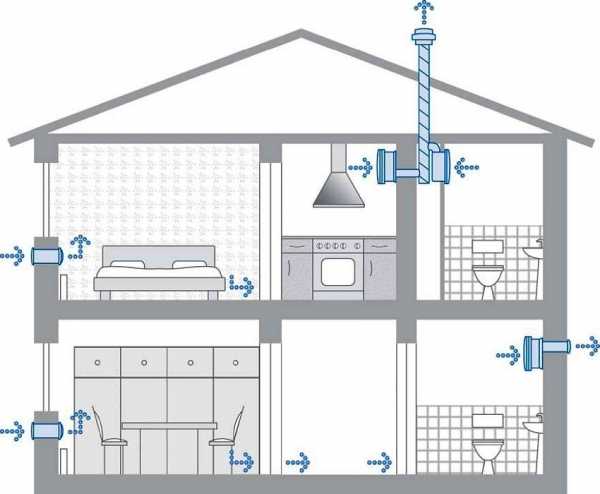

Схема расположения приточного клапана

Установка вентиляционных клапанов

Приточный

Прежде чем приступить к монтажу приточного клапана, необходимо определиться с местом его расположения. Для этого предварительно должна быть составлена схема вентиляционной системы, в соответствии с определенными правилами. Лучше всего доверить работу над такой схемой специалистам.

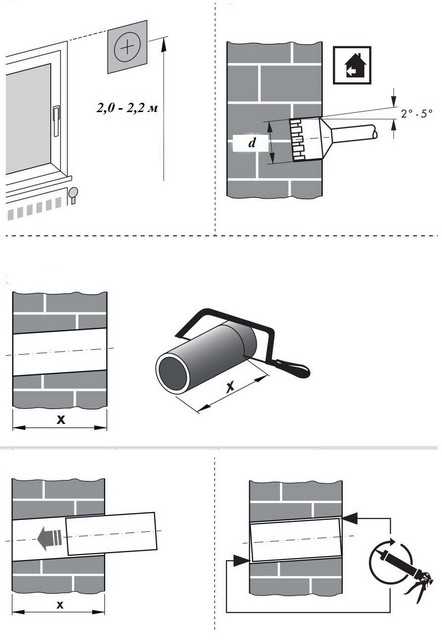

Дальнейшая же инструкция по монтажу выглядит следующим образом:

• В первую очередь надо измерить толщину стены и приобрести изделие подходящей длины. В продаже можно найти устройства с трубой от 0,4 до 1 м.
• После того как место расположения устройства будет определено, нужно пробурить отверстие в стене. Диаметр должен иметь небольшой запас, чтобы труба могла свободно пройти в отверстие.
• После установки трубы все щели необходимо запенить, чтобы стыки были герметичными.

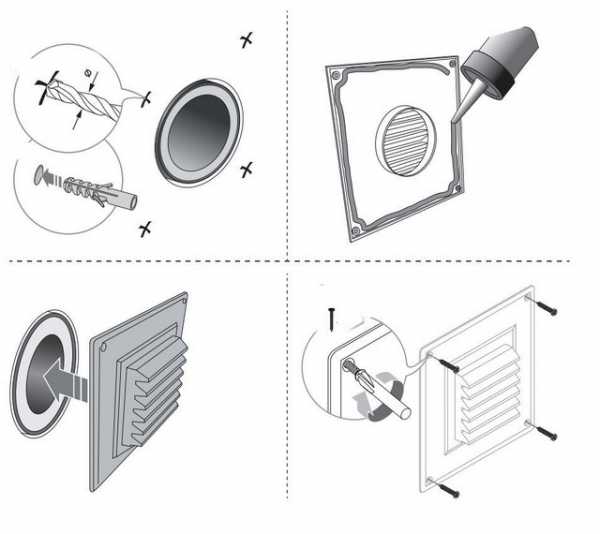

• Затем снаружи устанавливается защитная решетка, а внутри монтируется сам клапан, в соответствии с инструкцией от производителя.

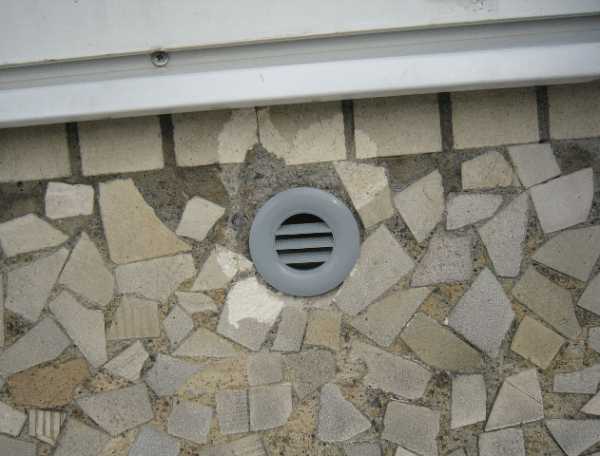

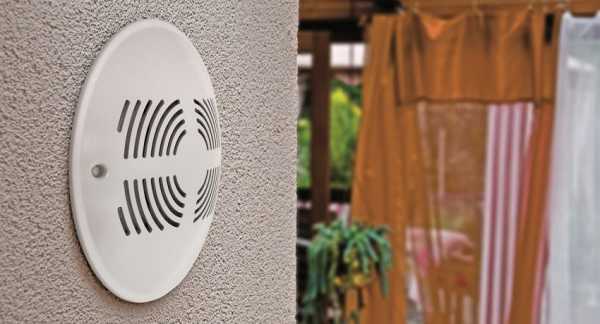

На фото — решетка с наружной стороны

Обратите внимание! Чтобы осадки и влага не проникали внутрь конструкции, снаружи над решеткой следует установить дождеотбойник.

Вытяжной

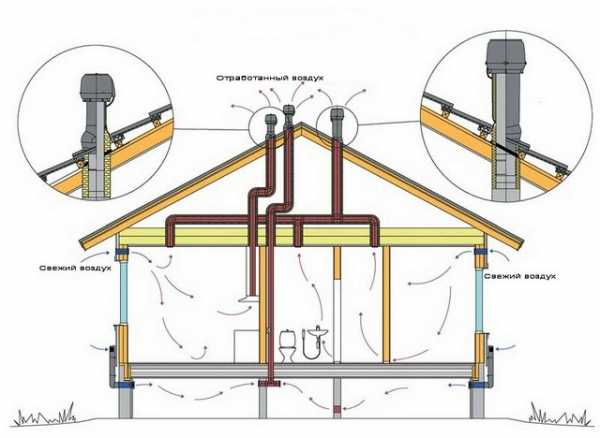

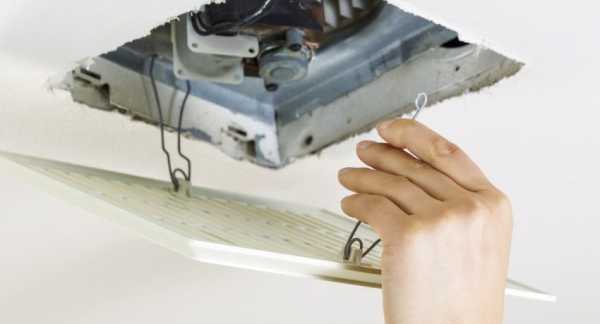

Монтаж вытяжного клапана подразумевает наличие вентиляционных каналов, которые могут располагаться в стене или в перекрытии.

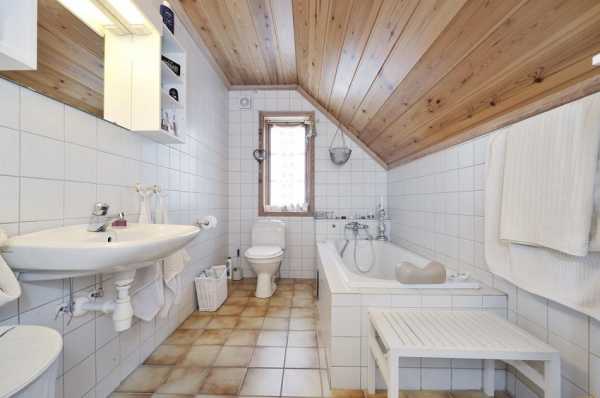

Обычно вытяжные отверстия с клапанами устанавливают в технических помещениях:

• На кухне;
• В туалете;
• В санузле и т.д.

Наличие в этих помещениях вытяжных элементов достаточно, чтобы обмен воздуха осуществлялся во всех помещениях, так как его циркуляция происходит через щели в дверях.

Весь монтаж сводится к соединению конструкции с этими каналами. Как правило, элементы соединяются фланцевым способом. После того как сам клапан будет соединен, на стену или потолок накладывается верхняя решетка, которая чаще всего крепится к поверхности при помощи саморезов.

Вот, пожалуй, и все основные моменты, которые необходимо знать о вентиляционных клапанах при обустройстве системы.

Вывод

Клапана являются важным элементом вентиляционных систем, позволяющим регулировать их работу. Вентиляционные клапана могут устанавливаться как на приточные, так и вытяжные отверстия. Причем  обратный вентиляционный клапан и вытяжной выполняют разные функции, поэтому работают в системе совместно.

Из видео в этой статье можно подчерпнуть некоторую дополнительную информацию по данной теме.

gidroguru.com

Приточный клапан в стену: монтаж вентиляционного устройства

В стремлении защитить дом от холода, шума, пыли и прочих негативных внешних воздействий человек герметизирует строительные конструкции. Наряду с усовершенствованием изоляционных характеристик снижается качество вентиляции – поступление чистого воздуха сокращается.

Проблему можно решить разными способами. Один из наиболее доступных и действенных методов – устроить приточный клапан в стене, обеспечив необходимый приток свежего воздуха. В этом материале мы расскажем о необходимости установки этого устройства, взвесим все “за” и “против”, а также раскроем секреты монтажа стенового приточного клапана.

Содержание статьи:

Необходимость установки вентиляционного клапана

Основная функция приточного вентклапана – обеспечение поступления свежего воздуха в квартиру или дом.

Стеновой проветриватель нормализует микроклимат помещения, когда естественная вентиляция не справляется со своей задачей.

С массовой заменой деревянных оконных блоков на ПВХ-изделия естественная вентиляция утратила свою эффективность – приток воздуха извне существенно сократился из-за герметичности современных конструкций. Скорость циркуляции воздушных потоков в замкнутом пространстве стремится к нулю, что крайне негативно сказывается на качестве микроклимата.

Первый признак недостаточности поступления воздуха – появление конденсата на окнах. Повышенная влажность способствует развитию микроорганизмов – плесени и грибков

Если не предпринять мер по улучшению вентиляции, то со временем незначительные неприятности, могут стать причиной более серьезных последствий:

1. Концентрация углекислого газа повышается, что плохо сказывается на самочувствии человека. Быстрая утомляемость, сонливость, головная боль, снижение работоспособности – результат нехватки кислорода.
2. Высокая влажность и отсутствие циркуляции воздуха – отличная среда для развития болезнетворных организмов. Споры плесени способны вызывать аллергические реакции или провоцировать появление бронхиальной астмы. В зоне риска – маленькие дети и лица с пониженным иммунитетом.
3. Вытяжная вентиляция работает неэффективно при низком притоке воздуха – неприятные запахи, загрязнения, вредные вещества не выводятся естественным путем.
4. В условиях постоянной высокой влажности быстрее изнашиваются конструктивные элементы здания.

Работа окна в режиме проветривания способна решить перечисленные проблемы, но вместе с тем сводятся на нет основные преимущества «пластикового» остекления: тепло- и шумоизоляция.

Рекомендуем также прочесть материал о других приточной вентиляции.

Стеновой «приточник» нормализует движение воздушных масс в помещении. При нормальных условиях (перепаде давления 10 Па) большинство моделей пропускают порядка 25-30 куб.м/час, что соответствует требованиям санитарных норм

Конструкция и принцип работы

Конструкция клапана приточной вентиляции довольно примитивна. Прибор состоит из цилиндрического корпуса, диаметр которого составляет 6-14 см. Внутри клапана находится тепло- и шумоизоляция, а также фильтр.

Модели разных производителей внешне могут выглядеть по-разному. Некоторые «приточники» оснащаются дополнительными элементами и функционалом. Например: температурным датчиком, регулировкой влажности, вентилятором, системой дистанционного управления

Отдельные элементы типовой конструкции клапана выполняют следующие функции:

1. Воздуховод. По трубе воздушные массы поступают снаружи в помещение. Диаметр воздуховода во многом определяет производительность приточного клапана. Как правило, этот элемент изготавливается из пластика.
2. Вентиляционная решетка. Размещается с внешней стороны стены и предназначается для защиты внутренних элементов прибора от мелких животных, попадания осадков и мусора. Оптимальный материал изготовления – алюминий. В некоторых моделях предусмотрена антимоскитная вставка из полимерных нитей.
3. Тепло-шумоизоляционная вставка. Проходит через весь воздуховод и предохраняет стену от промерзания, обеспечивая снижение уличного шума.
4. Фильтрующий элемент. Очищает поступающий воздух от пыли.
5. Декоративная крышка. Устанавливается с внутренней стороны стены. Пластиковый оголовок снабжается ручкой для регулировки воздушного потока.

Многие производители оборудуют клапан уплотнительным кольцом с заслонкой. Обе детали размещаются с внутренней стороны стены и сдерживают порывы ветра.

С помощью проветривателя можно управлять воздухообменом, принудительно нагнетая или подавляя циркуляцию воздушных масс. При правильном размещении клапана сквозняки не возникают

Система функционирует по простому принципу. Воздух, проходя через решетку и фильтр, очищается, перемещается по тепло-шумоизоляционному каналу и немного прогревается. В ограниченном пространстве трубы скорость воздушного потока снижается, он поступает в регулируемую заслонку, а затем сквозь технологические отверстия – вовнутрь помещения.

Вентиляция может осуществляться непрерывно при закрытых окнах. При этом помещение охлаждаться не будет. Если в помещении установлены пластиковые окна, то возможно стоит рассмотреть вариант установки приточного клапана .

Однако для нормальной циркуляции воздуха должны выполняться следующие условия:

• наличие исправной вытяжки;
• движение воздушных масс даже при закрытых дверях внутри помещения – надо предусмотреть зазор между полом и дверью в 1,5 см или обустроить вентиляционные решетки.

Работу вытяжки можно проверить экспериментальным путем. Открыть форточку и поднести к решетке тонкую бумагу. При хорошей тяге лист притянется к вентиляционному каналу.

Если лист не удерживается на решетке, значит вентиляция нуждается в чистке. В теплое время года воздух очень «тяжелый» и проверить исправность естественной вентиляции не получится

Аргументы «за» и «против»

Стеновой приточный клапан, как и любой другой прибор, обладает несомненными достоинствами и недостатками.

Аргументы в пользу проветривателя:

1. Снижается частота открывания/закрывания окна. Это продлевает срок службы оконной фурнитуры и экономит время.
2. Мощность вентиляционных клапанов, установленных в стене, превышает производительность оконных «приточников» и может достигать 60-70 куб.м/ч.
3. Устройство частично устраняет загрязнения и фильтрует уличный воздух.
4. Возможность регулирования воздушного потока исходя из сезона и потребности конкретного дома.
5. Прибор имеет компактные размеры – внутренняя коробка практически незаметна на стене, ее можно спрятать за шторой.
6. По сравнению с обычным проветриванием через окно, работа стенового клапана не сопровождается теплопотерями.
7. Приточное устройство повышает эффективность вытяжки – влажный отработанный воздух удаляется быстрее.

Функционирование системы осуществляется автономно – клапан работает за счет разниц давлений на улице и в помещении.

Вентиляционный клапан стоит относительно недорого. При желании простейшую модель прибора получиться изготовить из доступных материалов своими руками

Отрицательные моменты использования приточного оборудования:

• необходимость проделывания в стене сквозного отверстия – целостность конструкции некоторым образом нарушается;
• несоблюдение технологии монтажа чревато промерзанием стены или воздуховода;
• при сильных морозах приточная вентиляция может привести к понижению температуры внутри помещения.

Некоторые отказываются от установки стенового клапана из-за необходимости сверления конструкции. Работа требует от исполнителя определенных навыков. Для обеспечения эффектного проветривания фильтр устройства следует регулярно очищать от скопившегося мусора.

Галерея изображений

Фото из

Вентиляционный стеновой клапан необходим для формирования стабильного воздухообмена в помещениях с герметичными оконными конструкциями и “не дышащей” отделкой

Небольшое по габаритам устройство, состоящее из регулятора воздушного потока, корпуса в виде трубы, фильтров и изоляционных приспособлений, обеспечит поставку в комнату чистого воздуха в требующемся объеме

Часть клапана, расположенная внутри помещения выполнена в виде неброской детали с не влияющей на стиль дизайна нейтральной окраской

Основная часть стенового вентиляционного клапана устанавливается в толщу стены. С внешней стороны видна только решетка, защищающая от птиц, насекомых, пыли

Конструктивно внутренние составляющие вентиляционных устройств могут различаться. В их ряду есть модели с подогревом и увлажнением подаваемого в комнату воздуха

В регионах с преобладанием низких температур стеновые клапаны монтируют с помощью кожухов с утеплителем

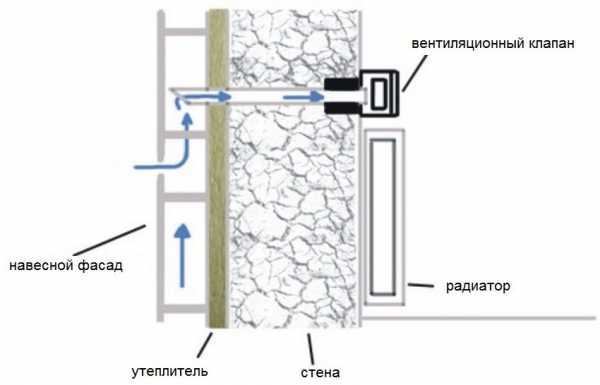

Если дом обустраивают вентилируемым фасадом, наружную часть выводят заподлицо с будущей поверхностью фасада

Стеновые клапаны не выделяются на фоне обшивки дома, если у владельцев не было желания подчеркнуть детали экстерьера

Стеновое вентиляционное устройство

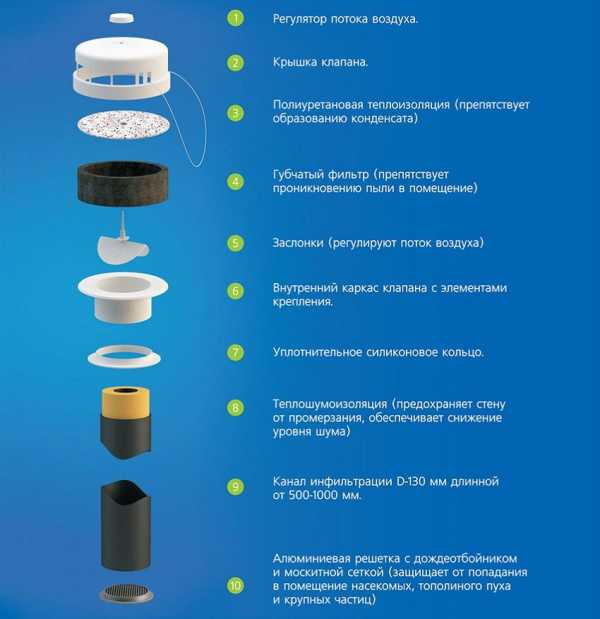

Устройство стенового клапана

Крышка клапана в помещении

Вентиляционный клапан в собранном виде

Вариант стенового клапана над радиатором

Кожухи с теплоизоляцией для стенового клапана

Стеновые клапаны в устройстве вентилируемого фасада

Вентиляционный клапан и обшивка сайдингом

Параметры выбора встраиваемого проветривателя

Прежде чем покупать приточный клапан, необходимо сравнить главные параметры разных моделей:

• производительность устройства;
• допустимую температуру эксплуатации;
• длину и диаметр воздуховода;
• способ управления;
• уровень шумоизоляции;
• компанию производителя.

Мощность «приточника». В среднем стеновые клапаны выдают объем свежего воздуха до 40 куб.м в час. При определении оптимальной производительности стоит учитывать объем помещения, его назначение и количество проживающих людей.

Для жилой зоны норматив воздухообмена составляет 3 куб.м/час из расчета на один квадратный метр площади дома. Если в квартире три и более комнаты, то придется устанавливать несколько клапанов

Температура эксплуатации. Производители указывают диапазон рабочих температур. Выбор модели зависит от климатических условий конкретного региона. Если вентиляционный клапан для «теплой» местности использовать в условиях морозной зимы, то на нем может постоянно образовываться конденсат. Замерзшая жидкость образует ледяную пробку, и работа приточного канала заблокируется.

Габариты воздуховода. Длина трубы подбирается исходя из ширины стены. Диаметр канала задает пропускную способность клапана – чем он больше, тем производительней прибор. При выборе размера и формы воздуховода надо ориентироваться на место установки «приточника».

Если клапан будет монтироваться под окном, необходимо замерять расстояние между радиатором отопления и подоконником. Декоративная решетка должна без проблем умещаться в этой зоне

Способ управления. На рынке представлены ручные и автоматизированные модели. Первые доступны по цене, интенсивность проветривания регулируется ручным переключателем.

Автоматизированные приборы оснащены гигростатом – прибором, контролирующим в помещении. Пользователь самостоятельно задает показатель влажности (40-60%) и если эта величина поднимется выше, то заслонка клапана откроется. После нормализации влажности – подача воздуха с улицы приостановится.

Уровень шумо – и теплоизоляции. При встраивании вентиляционного клапана в толстую стену крайне желательно наличие шумоизолирующей вставки. Базовая теплоизоляция предусмотрена во всех моделях, однако для северных регионов лучше выбрать устройство с дополнительным утеплительным кожухом.

Дополнительная теплоизоляция минимизирует риск промерзания вентиляционного канала при сильных морозах, обеспечивая бесперебойную работоспособность системы круглый год

Компания производитель. На рынке вентиляционного оборудования представлены стеновые клапаны зарубежных и отечественных фирм. Положительную оценку потребителей получили следующие бренды и марки: Flakt Woods (Riv, Kiv125), Вентс (ПС100), Aereco (EHT, EFT), Helios (ZLE100, ZLA 80-160), Домвент и др.

Гигромеханический стеновой приточный клапан Aereco EHT зависимо от уровня влажности в помещении выдает объем воздуха от 5 до 40 куб.м/ч

Технология монтажа приточно-стенового клапана

Процесс установки прибора достаточно прост, но для работы потребуется специализированное оборудование. Важно правильно выбрать место монтажа и соблюдать алгоритм действий.

Определение оптимального места установки

При выборе комнаты для установки стенового «приточника» следует руководствоваться следующими правилами:

1. Монтаж предпочтительно осуществлять в несущей стене.
2. В многоквартирном доме клапан лучше устанавливать с выходом наружной части на балкон или лоджию.
3. Обустраивать приточную вентиляцию нежелательно на стене здания, выходящей в сторону автомобильной дороги и промышленной зоны.

Не рекомендуется использовать стеновой клапан в помещениях с высокой степенью влажности – зимой высок риск обмерзания прибора. Как вариант, можно применять «приточники» с функцией подогрева.

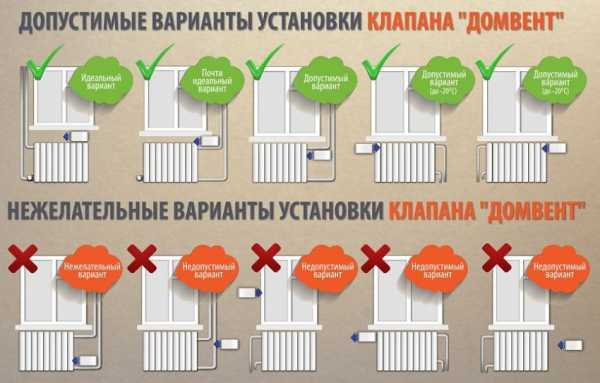

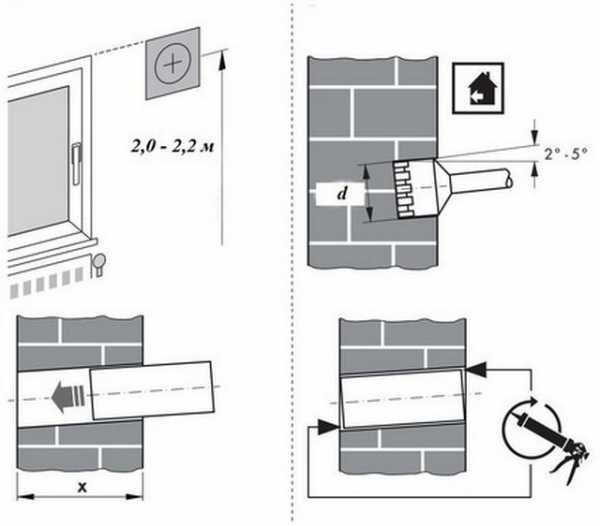

Определившись со стеной, надо выбрать оптимальное место для врезки клапана.

Наиболее удачными считаются участки:

• между подоконником и батарей – приточный воздух нагревается от прибора отопления и распределяется по дому;
• вверху оконного проема (2-2,2 м) – воздушные массы попадают в теплую среду, прогреваются до комфортной температуры и опускаются вниз.

В обоих случая стеновой клапан получится скрыть за шторой.

При установке проветривателя вверху от окна, надо выдержать расстояние между откосом и прибором минимум 30 см – это снизит вероятность промерзания вентканала

Необходимые инструменты и материалы

Для врезки приточного клапана в стену понадобятся:

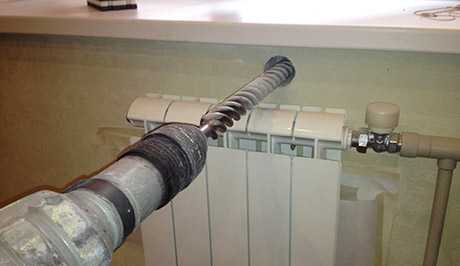

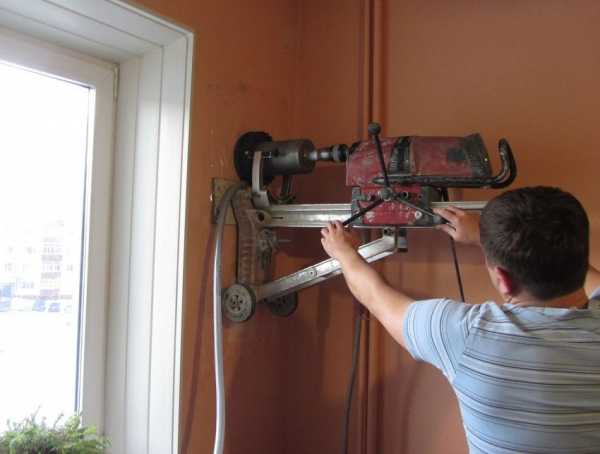

• стационарный бур или мощный перфоратор с алмазной коронкой, диаметр которой должен быть немного больше размера воздуховода;
• промышленный или бытовой пылесос – особенно актуально, если монтаж выполняется в «чистой» зоне, где ремонт уже завершен;
• монтажная пена;
• штукатурная смесь;
• строительный нож;
• фигурная отвертка;
• инструменты для разметки: измерительная рулетка, строительный уровень, карандаш.

Монтаж проветривателя – пыльная и шумная работа. Поэтому надо использовать средства индивидуальной защиты: перчатки, очки, строительные наушники и респиратор с фильтром от пыли.

Для установки вентиляционного клапана с бризером, устройством с очисткой и подогревом воздушной массы, потребуется установка алмазного бурения, т.к. обычная дрель не сможет пробурить отверстие достаточного диаметра:

Галерея изображений

Фото из

Шаг 1: Разметка перед формированием отверстия для установки приточника

Шаг 2: Расположение бурового станка с требующимся уклоном

Шаг 3: Удаление пыли из пробуренного отверстия

Шаг 4: Установка в отверстие кожуха клапана с решеткой

Последовательность выполнения работ

Весь технологический процесс можно разделить на несколько основных этапов.

Этап 1. Подготовка стены. Если здание облицовано навесными панелями, то их необходимо временно демонтировать. С внутренней стороны стены нанести разметку под бурение – приложить основание клапана и отметить контур карандашом. Желательно организовать удаление пыли.

Малярной лентой зафиксировать полиэтиленовый пакет и пластиковую емкость. Сверху к «ловушке» подсоединить шланг пылесоса – образующая при сверлении пыль будет поступать в мусоросборник

Этап 2. Бурение отверстия. Используя алмазную коронку или бур выполнить стартовое бурение на глубину 7-10 см. Отколовшиеся фрагменты бетона убрать, в центре зубилом выбить насечку для более устойчивого позиционирования бура. Весь канал необходимо делать под небольшим уклоном наружу, чтоб предотвратить попадание влаги вовнутрь помещения.

Во время бурения рабочую область периодически надо увлажнять – эта мера уменьшит пылеобразование и обезопасит инструмент от перегрева

Этап 3. Очистка канала. В прорубленный паз вставить шланг пылесоса и удалить из отверстия всю пыль.

Этап 4. Монтаж теплоизоляции. Для размещения дополнительного слоя тепло- и звукоизоляции может понадобиться расширение отверстия. Точные размеры канала зависят от типа утеплителя.

Оптимальный теплоизолятор для стенового клапана – вспененный полимерный материал. Он не теряет своих качеств в условиях высокой влажности

Этап 5. Установка гильзы. В канал с теплоизолирующим кожухом поместить трубку воздуховода, продвигая ее ввинчивающими движениями наружу.

Этап 6. Монтаж корпуса и крышки. С внешней стороны стены закрепить защитную решетку. Изнутри нанести разметку под установку корпуса, просверлить отверстия, забить пластиковые дюбеля и зафиксировать панель на стене.

Также у нас есть материал, где более подробно описан приточного стенового клапана.

После того, как корпус закреплен, монтируется заслонка, регулирующая воздушный поток, и протипылевой фильтр. Заключительный этап – установка крышки

Обслуживание вентиляционного клапана

Приточное устройство необходимо регулярно чистить. В условиях мегаполиса выполнять чистку внутренних элементов необходимо дважды в год – пыль, мелкие частицы грязи и копоть от автомобильных газов оседают на фильтре прибора.

Очищать клапан лучше в теплую безветренную погоду, чтобы через отверстие в стене не задувал холодный воздух. Необходимо снять крышку с внутренней стороны прибора, извлечь фильтрующий элемент и шумоизоляцию.

Если фильтр и шумобарьер изготовлены из синтетики, то их достаточно промыть в мыльной воде, высушить и установить обратно

Канал воздуховода тоже нуждается в очистке – его надо пропылесосить.  Если приточник установлен на первом или цокольном этаже, то можно снять защитную решетку со стороны улицы и выдуть мусор наружу пылесосом.

Выводы и полезное видео по теме

Видео ролик о необходимости установки, конструктивных особенностях и принципе работы приточного стенового клапана:

Пошаговая инструкция по монтажу вентканала «Домвент»:

Для врезки «приточника» в стену придется распилить наружную стену дома. При всей трудоемкости поставленная задача технически проста. Имея в наличии инструмент для бурения, владелец квартиры или дома сможет установить клапан самостоятельно.

Если при ознакомлении с материалом у вас появились вопросы по установке стенового приточного клапана, или есть ценная информация по теме статьи, пожалуйста, поделитесь ею с нашими читателями. Это можно сделать оставив комментарий внизу статьи.

sovet-ingenera.com

Вентиляционный клапан в стене: модели и установка

Как избежать конденсации воды на окнах и стенах квартир с герметичными окнами? Нужно уменьшить уровень влажности воздуха. Вентиляционный клапан в стене – один из способов добиться этого. Поступающего через него количество воздуха, достаточно для регулирования влагосодержания внутреннего воздуха.

С распространением герметичных окон и дверей появились проблемы с вентиляцией в помещениях. При использовании деревянных рам проветривание происходит путем инфильтрации через щели и неплотности, это недостаточно для подачи расчетного количества приточного воздуха, но позволяет избежать повышения влажности и конденсации ее на поверхностях.

Современные системы из ПВХ не позволяют осуществлять микропроветривание таким способом. При герметично закрытых окнах в помещении с людьми начинает повышаться уровень относительной влажности и углекислого газа. Это отрицательно сказывается на самочувствии и приводит к оседанию конденсата на окнах и стенах в холодный период. Одно из решений для организации притока – вентиляционный клапан в стене.

Воздухообмен в помещении

В зависимости от вида помещений и количества людей, которые постоянно в них находятся, меняется и потребность в приточном воздухе. Для жилых помещений в домах и квартирах необходимо обеспечить такой воздухообмен:

• частные дома – кратность воздухообмена от 1 в час, или от 30 м3/ч на человека;
• квартиры – от 3 м3/ч на 1 м2 площади;
• общественные здания – кратность воздухообмена от 2 в час, или от 20 м3/ч на человека.

Количество воздуха устанавливается расчетом для каждого помещения.

Движение воздуха в помещении.

Нужный приток обеспечивают установками, вентиляторами, или естественным способом, за счет разницы давлений. Для этих целей устанавливают в стену вентиляционные клапаны, монтируют проветриватели и вытяжные шахты.

Принцип действия вентиляционного клапана

Вентиляционный прибор стенового монтажа устанавливают для подачи притока воздуха при отсутствии других устройств. Это недорогой способ понизить влажность и избежать запотевания окон, грибка на стенах. Не всегда получается только одним клапаном обеспечить вентиляцию, но он помогает поддерживать минимальный воздухообмен.

Вентиляционное устройство Вентс.

Клапан устанавливается в наружную стену с таким расчетом, чтобы поток воздуха проходил через жилые помещения и покидал здание через вентиляционные каналы или вытяжную систему. В нем нет электропривода, движение происходит из-за разницы атмосферного и внутреннего давления. Производительность изделия зависит от погодных условий, этажа, состояния вытяжной системы.Каждая модель оснащается заборными и раздающими устройствами, фильтрами, сопротивления в которых уменьшают производительность.

Перепад давления индивидуален для каждого здания и климата, и определить точное значение производительности вентиляционных устройств естественного типа сложно. При хорошей вытяжной системе и нормальных атмосферных условиях устройства подбираются с учетом перепада давления в 10 Па. При тех же условиях сравниваем работу разных вентиляционных клапанов. Показатели прибора определяем по графику производительности.

Обратите внимание: некоторые производители могут указывать расход воздуха при разнице давлений, которое редко достижимо в жилье.

Производители и модели устройств

При выборе вентиляционного клапана для стены нужно знать его характеристики:

• производительность;
• максимальная и минимальная толщина стены;
• диаметр отверстия для установки трубы;
• принцип регулирования.

Модели вентиляционных устройств для стен, представленные на рынке отличаются кроме основных параметров ещё и наличием фильтра, шумоглушителя, типом регуляции.

Таблица возможных моделей вентиляционных устройств

Производитель вентиляционного клапана	Марка	Тип	Производительность при 10 Па	Диаметр отверстия	Толщина стены
Flakt Woods	RIV	механический	9	80	400
	KIV 125	механический	30	125	400
Вентс	ПС 100	механический	25	100	500
Aereco	EHT	гигромеханический	5–40 (в зависимости от влажности)	100	350
	EFT	механический	40	100	350
Helios	ZLE 100	механический	30	100	400
	ZLA 80	механический	25	80	500
	ZLA 100	механический	30	100	500
	ZLA 160	механический	45	160	500
Maico	ALD 10	механический	32	100	500
	ALD 125	механический	25	125	500
	ALD 160	механический	25	160	500
Vortice	KIV Quadro	механический	42	125	1000
Siegenia	Aerocube	механический	32	150	500
Домвент	Домвент	механический	13	40	1000
Благовест	TL 98	механический	32	100	350

Клапан Vortice.

Устройства компании Aereco работают с гигромеханической регуляцией – при повышении в помещении влажности количество проходящего воздуха возрастает до 40 м3/ч. Большинство клапанов для стен разработаны с ручным регулированием производительности.

Монтаж и эксплуатация

Вентиляционный клапан в стене прост в установке, но требует специализированных устройств – перфораторов и установок алмазного бурения. Клапаны монтируют на стену недалеко от нагревающего устройства, это позволяет избежать потоков холодного воздуха зимой. Работа начинается с вырезания или выбивания отверстия нужного диаметра и установки в него трубы.

Установка проветривателя.

Щели между вентиляционной трубой и стеной изолируют герметиком для теплоизоляции и защиты от уличного шума. С двух сторон стены на отверстие устанавливается приемное и раздающее устройства (решетки, диффузоры) и фильтр, которые входят в комплект. Если позволяет место, клапан устанавливается за радиатором или сразу над ним. Это улучшает вентиляцию за счет циркуляции теплого воздуха около него.

Установка вентиляционных решеток.

Установка стенового вентиляционного клапана позволит уменьшить влагосодержание воздуха в помещении и организовать воздухообмен. Но производительности может не хватить для нормативных значений приточного воздуха в помещениях с постоянным нахождением людей. В каждом случае возможность установки проверяется сравнением требуемого воздухообмена с паспортными характеристиками агрегата. Большое значение для работы такого клапана имеет вытяжная система в помещениях.

rems-info.ru

Приточный клапан в стену — эффективный воздухообмен в помещении

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Как только после демонтажа старых оконных блоков устанавливаются пластиковые, возникает проблема нехватки кислорода, в помещении становится душно, иногда возникает эффект «плачущих окон», в ванной комнате возникает плесень и грибок. Проблему недостаточной естественной вентиляции можно решить путем постоянного открывания окон и форточек, что довольно неудобно, особенно в зимнее время. Другим решением является установка системы принудительной вентиляции. Наиболее простым и доступным устройством является приточный клапан в стену.

Вентиляционный клапан в стену — простое решение притока свежего воздуха в помещение

Приточный клапан в стену. Устройство клапана

Среди различных способов обустройства систем принудительной приточной вентиляции есть несложное, но довольно эффективное приспособление –  устройство приточного клапана в стену. Клапаны приточной вентиляции, изготовленные разными производителями, могут иметь различный внешний вид, но их составляющие и основные функции остаются одинаковыми.

Стеновой приточный клапан комплектуется следующими элементами:

• труба (пластиковый цилиндр) – обычно длина ее незначительно больше, чем толщина стены, внутри покрыта шумоизоляционным материалом;
• решетка – закрывает вход в трубу, предотвращая попадания мелких предметов, мусора и животных;
• кольцо уплотнительное с заслонкой – располагается с внутренней стороны стены, служит для блокировки поступления потока воздуха при сильном ветре;

Конструкция вентиляционного приточного клапана

• фильтр – очищает приточный воздух;
• блок с декоративной крышкой (пластиковый оголовок) – снабжен приточным клапаном и ручкой регулирования потока воздуха.

Такие устройства легко монтируются своими руками, работают без подключения к электросети. Монтаж производится в любое время, независимо от ремонтных работ.

Полезный совет! Выбирая приточный клапан вентиляции в стену, необходимо подобрать модель с подходящим температурным режимом работы, размерами пластикового цилиндра и крышки клапана.

При выборе стенового клапана нужно учитывать толщину стены, в которую он будет установлен

Если не учесть размеры трубы, может оказаться, что ее длины не хватит, чтобы пройти через всю толщину стены. А габариты пластикового оголовка могут не позволить ему вписаться между подоконником и отопительным прибором для монтажа приточного клапана в стену с обогревом.

Функции и основные преимущества приточного клапана

Основной функцией приточного клапана является постоянное обеспечение притока свежего воздуха с улицы, причем воздух, поступающий через клапан, будет уже очищенным. Кроме того, клапан предохраняет от шума, что невозможно при открытых форточках: внутри пластиковой трубы расположена прокладка из шумоизоляционного материала. Подача воздуха в холодное время не будет способствовать снижению температуры в помещении, если выбрать место для монтажа приточного клапана в стене над радиатором отопления.

Недостаточный воздухообмен в помещении приводит к образованию конденсата на окнах

Стеновой приточный клапан имеет ряд преимуществ по сравнению с обычным проветриванием и оконными клапанами:

• стоимость пластиковых окон не увеличивается;
• не уменьшается светопропускание окна;
• устанавливается в любой наружной стене;
• не пропускает уличного шума и пыли;
• работает при достаточно низкой температуре;
• время монтажа не ограничивается ремонтными работами;
• функционирует автономно;
• обеспечивает качественный воздухообмен;
• благодаря хорошей теплоизоляции предотвращает образование конденсата.

Воздух, поступающий из приточного клапана в холодное время года, будет нагреваться от тепла радиаторов отопления

Установка приточного клапана в стену не требует специальных навыков, он легко монтируется и просто регулируется. В квартирах с недостаточным отоплением в холодный сезон, с помощью заслонки можно отрегулировать объем подаваемого потока или установить прибор вблизи отопительных радиаторов.

Принцип работы приточного клапана в стену с подогревом таков: воздух с улицы попадает через решетку в трубу, вмонтированную в стену и снабженную шумоизоляцией. Затем  происходит очищение воздуха с помощью фильтра грубой очистки. За счет формы клапана снижается степень шума и скорость воздушного потока, поступающего непосредственно в помещение. Регулируемый с помощью заслонки поток  направляется на отопительный радиатор и уже теплый воздух распространяется по комнате. Так, с помощью стенового клапана обеспечивается воздухообмен в любое время года, даже в сильные холода.

Способы монтажа приточного клапана возле радиатора

Область применения стенового приточного клапана

Область использования приточных клапанов достаточно широка. Их применяют как в частных коттеджах и квартирах многоэтажных домов, так и в производственных и общественных зданиях, дошкольных учреждениях и больницах. В детских садах, где очень важно обеспечить хорошую вентиляцию, не создавая при этом сквозняков, особенно актуально использование приточного клапана.

Статья по теме:

Вентилятор для ванной бесшумный с обратным клапаном — устройство, выбор, особенности установки. Виды вентиляторов для вытяжки, устройство, выбор вентилятора для ванной, особенности установки.

Другим не менее важным применением приточных клапанов, является их использование для создания необходимого микроклимата в животноводческих и птицеводческих хозяйствах. Установка приточных клапанов в стену для птицеводства играет огромную роль в климат-контроле таких сооружений. Модели клапанов подбираются соответственно требованиям помещения и размещаются удаленно друг от друга.

Естественная приточно-вытяжная вентиляция с установленными вентиляционными клапанами в стенах дома

Учитывая, что в домах все чаще устанавливаются герметичные пластиковые окна, функции естественной вентиляции, особенно в «хрущевках», заметно снижаются. Проветривание с помощью открытых окон ведет к значительному снижению температуры и проникновению в квартиру шума и пыли с улицы.

Недостаток должной вентиляции можно компенсировать установкой приточной вентиляции. В этом смысле установка клапана приточной вентиляции в стену является эффективной и доступной процедурой. Конструкция такого устройства позволяет регулировать приток воздуха и подогревать его за счет централизованной системы отопления. Для того чтобы обеспечить необходимый воздухообмен, рекомендуется устанавливать клапан в каждое помещение.

В отличие от клапана приточного, вытяжной клапан в стену предусматривает наличие каналов вентиляции в помещении. Обычно такие вентиляционные шахты проходят в стенах технических помещений (кухня, санузел, ванная). Если установить вытяжной клапан в этих помещениях, его будет достаточно для циркуляции воздуха всей квартиры или дома. Необходимо только соединить устройство клапана с вентканалом и закрепить решетку.

Вытяжной вентиляционный клапан с вентилятором обеспечит здоровый микроклимат в ванной комнате

Отличительные характеристики

Современный рынок предлагает разные виды приточных вентиляционных клапанов в стену, обеспечивающих дополнительное поступление приточного воздуха.

Конструкция устройства клапана проста, поэтому различные модели не имеют существенных отличий. Обычно могут разниться длина и материал изготовления трубы. Все клапаны обязательно снабжены регулировкой потока воздуха, обеспечивая до 40 м³ притока в час, чего вполне хватает для обеспечения кислородом.

Обустройство естественной приточно-вытяжной вентиляции в частном доме и многоэтажном строении

Производители снабжают клапаны рядом дополнительных функций, среди которых управление прибором. Возможность регулирования позволяет подобрать оптимальный объем поступающего воздуха при разных условиях помещения. К примеру, если в квартире сушится постиранное белье или готовится пища на газовой плите, помещение нуждается в большем объеме приточного свежего воздуха.

Система регулирования может быть автоматической или механической. В первом случае в зависимости от температуры, давления и влажности воздуха, автоматика сама настраивает нужный режим, во втором — это выполняется вручную. Разные модели приточных клапанов могут быть разных диаметров и обеспечивать разный объем притока. Приобрести приточный клапан можно потратив от 30 до 100$, причем, чем выше стоимость, тем больше вероятность присутствия в нем автоматического управления.

Вентиляционный клапан с ручным регулированием подачи воздуха

Намереваясь приобрести ту или иную модель, ознакомьтесь с отзывами и комплектацией приточного клапана в стену (отзывы о работе устройства можно найти в интернете).

Особенности монтажа приточного клапана в стену, видео-инструкция

Перед монтажом клапана следует проверить тягу естественной вентиляции в квартире. Для обеспечения эффективной работы механической вентиляции, необходимо, чтобы двери в комнатах имели небольшую щель (до 3 см) между полом и полотном. Если двери установлены без соответствующего зазора, можно встроить в нижнюю часть полотна решетку вентиляции эстетичного вида.

Для обеспечения эффективной вентиляции помещений, в межкомнатных дверях устанавливают вентиляционные отверстия

Место для клапана вентиляции рекомендуется выбрать под подоконником. В этом случае воздух, поступающий через клапан, сразу будет прогреваться за счет батареи центрального отопления и уже теплым расходиться по комнате. Но можно расположить клапан в любом другом месте наружной стены, так как внешний вид устройства имеет довольно эстетичный вид.

В стене устраивается сквозное отверстие диаметром 40 мм. В это отверстие устанавливается труба и с наружной стороны стены прикрывается решеткой. Рекомендуется сделать небольшой уклон трубы в наружную сторону во избежание попадания влаги в устройство. В зазоры между стеной и трубой закладывается утеплитель. К каждому комплекту приточного клапана прикладывается инструкция и схема его сборки. После того, как клапан будет собран, устанавливается пластиковый оголовок с ручкой регулировки. Клапан готов к работе!

Полезный совет! Собираясь монтировать приточный клапан в стену, внимательно проверьте место установки на наличие скрытой электрической проводки.

Клапан приточной вентиляции для квартир верхних этажей рекомендуется устанавливать на лоджии или балконе.

Установка приточного клапана в стену своими руками

Для установки приточного клапана в стене своими руками потребуются такие инструменты:

• мощный перфоратор, буровая штанга с коронкой — для бурения сквозного отверстия в несущей стене. Диаметр коронки выбирается соответственно отверстию;
• измерительная рулетка;
• уровень строительный;
• фигурная отвертка, строительный нож.

Бурение отверстия под установку вентиляционного клапана в стену

Прежде чем приступить к бурению отверстия, необходимо сделать разметку. Отверстие бурится с небольшим уклоном в наружную сторону. Когда отверстие готово, в него вставляется труба клапана. Обязательным условием является обертывание трубы изоляцией. Труба устанавливается с наружной стороны заподлицо со стеной, а со стороны комнаты — с небольшим выступом (около 1 см). Все оставшиеся зазоры между трубой и стеной заполняются пеной.

Полезный совет! Если наружная стена, где планируется установка вентиляционного клапана, выходит в сторону проезжей части или промышленной зоны, монтаж на ней не рекомендуется.

Принцип установки вентиляционного клапана в доме с вентилируемым фасадом

После установки трубы с наружной стороны она закрывается защитной решеткой с жалюзи так, чтобы исключить попадание в нее осадков. Далее, вставляются кольца фильтров, имеющихся в комплекте клапана, накладывается корпус и с помощью дюбелей и саморезов крышка устройства закрепляется на стене.

При правильном монтаже клапана, регулировка воздушного потока осуществляется с помощью открывания или проворачивания заслонки. В процессе эксплуатации необходимо менять или очищать фильтры с периодичностью два раза в год.

Для эффективного воздухообмена необходимо следить за чистотой вентиляционной решётки и периодически проверять тягу в вентиляционном канале

При желании возможна установка самодельного приточного клапана в стену, который аналогично монтируется и может быть оснащен дополнительно вентилятором для более эффективного воздухообмена. Примеры сборки самодельных конструкций клапанов можно отыскать на страницах интернета.

Так, с помощью недорогого и эффективного устройства, обеспечивается качественный воздухообмен, исключающий уличный шум и пыль.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

remoo.ru

Приточный клапан в стену – сферы применения и особенности

В современных квартирах и домах все чаще используются герметичные окна и двери. Цель их применения проста – уменьшить потери тепла и затраты на отопление в зимний период. Но, наряду с этими позитивными особенностями, существуют и недостатки – не пропуская тепло, такие конструкции также и не пропускают воздух для проветривания помещения. Решение проблемы – устройство вентиляции. Один из доступных и недорогих вариантов, который в состоянии уменьшить проблему – нужно установить механический или автоматический приточный клапан в стену своими руками или заказать его устройство в специализированной фирме.

Вентиляционный клапан в стене в состоянии обеспечить комнату в квартире или доме достаточным количеством свежего воздуха для дыхания человека и других нужд. Это недорогое и относительно простое в установке устройство, которое позволит не только подать свежий воздух, но и понизить уровень влажности в комнате, чтобы исключить запотевание окон и образование грибка на стенах.

Функции клапана

Клапан приточной вентиляции в стене выполняет те же функции, что и другая механическая или естественная вентиляционная система. Он призван обеспечить нормативный воздухообмен в помещении. Стеновой вентиляционный клапан выпускается нескольких разновидностей, но чаще всего он используется для подачи воздуха, а вытяжка осуществляется другими системами. Все оборудование должно рассчитываться в комплексе. Иначе оно не сможет правильно работать.

Благодаря работе этого вентиляционного устройства достигается:

• происходит воздухообмен не только в самом помещении, но и во всей квартире или доме;
• наружный воздух, поступающий через вентиляционное устройство, уменьшает относительную влажность внутреннего зимой; это сдвигает точку росы в такую зону, что влага не конденсируется на окнах и стенах;
• не возникают проблемы с газовым оборудованием, для работы которого требуется кислород (с открытой горелкой).

Стеновой клапан приточной вентиляции подбирают по тем же принципам, что и аналогичные системы. Для этого необходим расчет и использование нормативной литературы.

Принципы расчета

Для выбора изделия необходим расчет. Хотя производительность бытовых клапанов в стену существенно не отличается в зависимости от модели, но все же стоит провести выбор технически правильно. Для этого проводят ряд простых шагов:

• стеновой приточный вентиляционный клапан устанавливается в каждую комнату, где требуется вентиляция, поэтому для начала работ необходимо узнать площадь, высоту и объем каждого помещения;
• далее уточняют нормативные значения для количества подаваемого и вытяжного воздуха в м³ в час (м³/ч) или в виде кратности воздухообмена (сколько раз за час воздух должен полностью поменяться) для каждой комнаты, они указаны в СНиП и других документах; некоторые из них указаны ниже;
• на основании объема и нормативного воздухообмена вычисляют требуемую производительность устройства;
• из каталога производителя выбирают наиболее близкий по пропускаемому количеству воздуха приточный или приточно-вытяжной клапан в стену.

Важный нюанс: если агрегат не оснащен электродвигателем, то его производительность зависит не только от его характеристик, но и от состояния вытяжной системы. Изделие в состоянии подать столько воздуха, сколько его удалится вытяжкой.

В таком случае приточные вентиляционные клапаны в стену выбираются исходя из разности давлений, которую в состоянии создать вытяжная система. Для обычной естественной вытяжки, с использованием каналов в стенах, перепад давления редко превышает 10 Па. Исходя из этого значения и рассчитывают производительность выбираемого устройства. Обычно, график зависимости количества подаваемого воздуха от давления указывается в документации.

Нормативные значения подачи и вытяжки для некоторых помещений

Какие нормы по воздухообмену используются при расчете вентиляции в стене квартиры с приточным клапаном? Они отличаются для разных комнат в зависимости от их назначения и количества находящихся людей. Рекомендуется принимать такие значения, если устраивается стеновой приточный клапан своими руками:

• коттеджи и индивидуальные жилые дома – не меньше 30 м³/ч на человека или кратностью 1 в час;
• квартиры в многоэтажных домах – выше 3 м³/ч на 1 м²;
• общественные сооружения – кратностью 2 в час или от 20 м³/ч на человека.

Указаны минимальные значения.

Виды стеновых вентиляционных клапанов

Сравнение приточных клапанов в стену начинают с обзора существующих на рынке типов. Все устройства разделяют на три большие группы:

1. Приточные.
2. Вытяжные.
3. Приточно-вытяжные.

Вытяжные применяются очень редко и не целесообразно их устанавливать в квартирах или домах. Приточные чаще всего применяются для бытовых объектов. Это связано с их доступностью и простотой установки. Они только подают свежий воздух, а для вытяжки используется другое оборудование. К этому виду относится и приточный клапан в стену с подогревом, в таком случае свежий воздух зимой нагревается для комфортной температуры электрообогревателем.

Самые функциональные – приточно-вытяжные. Для них нет необходимости устраивать дополнительные системы, и подача и удаление загрязненного воздуха выполняется одним устройством в стене. Функционально они изготовляются или для одновременной работы на приток и вытяжку, или для поочередной. В приточно-вытяжных устройствах применяется электропривод.

Часто в приточно-вытяжных клапанах используется рекуператор, в котором тепло от удаляемого воздуха возвращается в помещение. Такие модели дороже, но позволяют экономить энергоресурсы. Стеновые клапаны изготовляются в основном диаметром от 80 до 160 мм. Пропорционально разделяется и их производительность от 10 до 40–50 м³/ч.

Большинство приточных клапанов механические, когда регуляция и включение происходит или включением мотора, или ручным перекрытием клапана или решетки. К этому типу относится оборудование компаний Flakt Woods, Helios, Вентс, Maico, Vortice, Домвент. Но компания Aereco выпускает также и гигромеханические приборы, регуляция в которых происходит в зависимости от уровня влажности в помещении: при ее повышении производительность клапана увеличивается.

Особенности установки

Установка приточного клапана в стене – относительно простой процесс, но требует знаний, навыков и инструмента. Для работы необходима установка алмазного бурения или перфоратор. Во втором случае трудно изготовить идеальное отверстие, но монтаж возможен и своими руками. Технология установки немного отличается для каждой модели устройства, но общие принципы и этапы одинаковы:

1. В первую очередь определяют место монтажа. Желательно разместить устройство недалеко от радиатора. Оптимально – рядом с окном на уровне его верха на высоте около 2 м от пола.
2. В намеченном месте определяется круг под будущее отверстие диаметром на несколько миллиметров больше вентиляционного патрубка.
3. Бурение проводят алмазным буром под уклоном к улице в 2,0–5,0 градусов, для того чтобы в случае необходимости конденсат стекал наружу.
4. Круглая часть устройства вставляется в образованный канал с учетом наружной и внутренней стороны. Щель между трубой и стеной закрывается силиконовым герметиком.
5. Монтируются внутренняя и наружная решетка, при необходимости прибор подключается к электросети.

Стеновой проветриватель готов к эксплуатации.

Сравнение стеновых и оконных приточных устройств

Кроме стеновых, на рынке представлены и оконные приточные устройства. Они разработаны для одинаковых целей и выполняют одни и те же функции, но отличаются техническими характеристиками и особенностями монтажа. Какой приточный клапан лучше оконный или стеновой? Для ответа рассмотрим разницу между ними:

• Монтаж. Для установки проветривателя в окно требуется меньше трудозатрат и нет необходимости применения габаритного оборудования для сверления отверстий.
• Производительность. Продуктивность и оконных и стеновых устройств сравнима между собой. Но с учетом того, что площадь отверстия, которое можно устроить в оконной раме обычно меньше, чем в стене, стеновые агрегаты предпочтительнее для больших помещений.
• Цена. Изделия для окон чаще дешевле стеновых аналогов.
• Возможность подогрева и рекуперации. Не производится оконных устройств с подогревом приточного воздуха или с рекуперацией. Это доступно только для стеновых моделей.

Стеновые клапаны обладают большей продуктивностью, возможностью нагрева воздуха и рекуперации, но существенно дороже в монтаже. Также их установка – довольно грязный процесс, после которого может потребоваться косметический ремонт. Оба устройства выполняют свою функцию, а выбор зависит от особенностей помещения и возможностей владельца.

Видео об одной из моделей приточных клапанов – КПВ 125 (КИВ 125):
https://www.youtube.com/watch?v=Q_Jdewn5TjA

stroymasterok.com

Вентиляционный клапан: воздушный, пластиковый, обратный

СодержаниеСвернуть

Вентиляционные клапана

Системы вентиляции сейчас установлены практически в каждом доме. Без вентиляции нам бы пришлось очень туго. Ведь человек огромное количество времени проводит внутри помещения за работой или во время отдыха.

Одной из самых главных составляющих систем такого типа является обратный клапан для вентиляции. Сейчас мы подробно объясним вам, почему он так важен и для чего используется.

Устройство и назначение вентиляционного клапана

data-ad-client=”ca-pub-9337857885889635″
data-ad-slot=”9967522739″
data-ad-format=”auto”>

Воздушный клапан вентиляции выполняет примерно те же самые функции, что и обратный клапан в системах водоснабжения. А именно, пропускает воздух только в одном направлении. При этом препятствуя его прохождению в другом. На самом деле это очень важная функция и игнорировать ее никак нельзя.

Монтаж вентиляционного клапана

Дело в том, что абсолютно все системы вентиляции выходят наружу здания. Они выводят воздух застоявшийся воздух и втягивают чистый. Как правило, законы физики и разницы давлений должны препятствовать постоянному течению воздуха внутрь помещения. Однако случается это не всегда.

Ситуация усугубляется, если у вас не стоит вентиляционный обратный клапан, а на улице в это время зима. В таком случае обогревать дом вам удастся с большим трудом. Если же клапан для вентиляции установлен, то он будет выпускать застоявшийся воздух без проблем, а вот внутрь дома холодный или загрязненный воздух с улицы поступать не будет.

Обратный клапан для воздуха имеет довольно-таки примитивную, но в то же время действенную конструкцию. Об особенностях его конструкции мы поговорим чуть позднее, а сейчас опишем только основные принципы, по которым воздушный клапан для вентиляции работает.

Устройство состоит из металлической или пластиковой рамы, на которой устанавливают запорный элемент. Таким элементом может быть что угодно. От небольших пластин из алюминия, до плотной сетки из поворотных лопаток.

Вентиляционный клапан в стене квартиры

Блокирующий элемент установлен так, чтобы иметь возможность открываться только в одну сторону. При движении воздуха он открывается и дает ему выйти. Но как только поток иссякнет, установленные пружины или ограничители сразу же вернут клапан в закрытое положение.

По такой же системе работает воздушный клапан для канализации. Он необходим для того, чтобы внутрь жилых помещений не попадали загрязненные пары от канализации и стоков.
к меню ↑

Виды, отличия и цены

Существует несколько видов подобной продукции. Их группируют по принципу работы, методу остановки и другим подобным показателям.

По способу монтажа клапан для вентиляции может быть:

• Вертикальным;
• Горизонтальным.

Вертикальные образцы монтируют в подвешенном состоянии, когда воздух движется по системе снизу вверх. К горизонтальным же относят стеновой вентиляционный клапан, образцы для обустройства в продольных шахтах и выходные модели.

По типу привода их делят на:

• Ручные;
• С электроприводом.

Если вы намереваетесь купить обратный клапан для вентиляции, то обязательно обращайте внимание на этот показатель.

Вентиляционный клапан

Ручные клапаны регулировать нужно самостоятельно, но и стоят они очень дешево. Их цена равняется 5-10 долларам. Имеются в виду модели с небольшими габаритами. А вот воздушный клапан с электроприводом уже будет стоить от 15 долларов за аналогичный образец.

По типу конструкции клапаны бывают:

• Дроссельными;
• В виде бабочки;
• Лопастными.

На самом деле существует великое множество разновидностей этой продукции, но описывать их все нет смысла. Гораздо практичнее будет указать на самые популярные модели.
к меню ↑

Как работает вентиляционный клапан — видео

data-ad-layout=”in-article”
data-ad-format=”fluid”
data-ad-client=”ca-pub-9337857885889635″
data-ad-slot=”9725334793″>

Дроссель клапан для вентиляции является скорее регуляторным клапаном, чем системой защиты от обратного хода. Хотя, все зависит от его особенностей. Он являет собой круглую или прямоугольную трубу, в которой установлен цельный диск или пластина с осью по центру.

С помощью ручного привода диск можно повернуть так, как вам это нужно. Пределы регулировки очень тонкие. Можно как приоткрыть клапан на 5 мм, так и полностью освободить проход для воздуха. Цена дроссель клапана зависит от его размера и наличия электропривода.

Для подобной продукции возможность удаленного контроля очень даже желательна, так как сама конструкция и принцип работы подразумевают необходимость постоянной настройки. Купить дроссель клапан можно за 7-15 долларов, если подразумевается ручной образец. И за 25-30 долларов, если выбираем модель с возможностью электронного контроля.

Системы в виде бабочки и лопастные образцы работают по схожей схеме. Только в первом случае запорным элементом является двойная пластина на пружине, а во втором используются несколько параллельно установленных лопастей, как в решетках для вентиляции.

Цена их равняется 5-9 долларам за небольшой клапан. Ну а крупные образцы стоят от 25 долларов за штуку. Чем больше клапан и качественнее его конструкция, тем внушительнее цена.

Существуют также вентиляционные клапаны на пластиковые окна. Назвать их отдельной разновидностью подобного оборудования можно, однако они слишком специфичны и узконаправленны, чтобы рассматриваться в качестве основных представителей. Эти детали устанавливают в современные стеклопакеты, чтобы иметь возможность вентилировать помещение и через окна.

Так проходят потоки воздуха через вентиляционный клапан в окне

Еще одной разновидностью такого оборудования являются противопожарные клапана систем вентиляции. Их задача заключается в блокировании возможных событий, что связаны с самовольным возгоранием внутри помещения. Дело в том, что основной распространитель огня в доме – это воздух. Воздух питает огонь и разносит его за счет сквозняков или горячих потоков.

Установка противопожарных моделей помогает избавиться  от этой проблемы, так как клапан в нужный момент может закрыться и заблокировать всю систему. Таким образом, он не только внесет свою лепту в возможность погашения огня, но также и устранит возможность его активного распространения. Качественный противопожарный клапан продают по цене от 20 долларов.
к меню ↑

Советы по выбору

Если вы собрались подобрать себе вентиляционный воздушный клапан, то здесь надо обратиться к логике и элементарным расчетам. В первую очередь оцените вашу систему вентиляции, ее тип и особенности. Важно подобрать устройство с правильным сечением, габаритами и формой.

Затем можно уже углубляться в более тонкие характеристики. Для начала подберите тип конструкции. Если вам нужна возможность тонко регулировать систему, то покупайте дроссельный клапан вентиляционный с электроприводом. Впрочем, ручные модели тоже подойдут. Если же устройство должно просто не пропускать воздушные массы снаружи помещения, то хватит и бабочкового или лопастного образца.

Вентиляционный клапан

Наличие привода тоже играет свою роль. Клапан воздушный с электроприводом стоит намного дороже. Зато он удобен. Особенно в ситуациях, когда его монтируют в труднодоступных местах. Не будете же вы каждый раз, когда надо перенастроить устройство, лазать в вентиляцию или разбирать трубу.

Ручные же образцы очень надежны, почти не ломаются и стоят почти в 2 раза дешевле. Их рекомендуется покупать для систем, что не нуждаются в настройке.

Стоит понимать, что клапан с электроприводом для вентиляции может также иметь систему автоматического подогрева. А это, надо заметить, очень интересная и полезная его функция. Дело в том, что зимой подобное оборудование способно замерзать и довольно быстро. С наличием подогревательных элементов вы с такими проблемами не столкнетесь.

Рекомендуем вам также обратить внимание на несколько конкретных образцов. В первую очередь имеем в виду воздушный клапан АВУ и вентиляционный клапан HL900N. Модель АВК предназначается для обустройства в крупных системах вентиляции, отличается качественными характеристиками и продается за 25-30 долларов.

Цена вентиляционного клапана HL900N равняется 37-45 долларам и она вполне оправдана. Ведь это устройство имеет дополнительную защиту от насекомых, качественный механизм блокирования потока воздуха и предназначается для установки в канализационных системах любого типа.
к меню ↑

Работа вентиляционного клапана и его установка —  видео

seositi.ru

воздушный клапан для невентилируемых канализационных стояков, вентклапан на канализацию, фото и видео

Содержание:

1. Применение вентиляционных клапанов
2. Принципы вентиляции канализационной системы
3. Устройство вентиляционного клапана для канализации
4. Правила использование вентиляционного клапана
5. Комбинированные устройства
6. Установка воздушного клапана

Любое жилое помещение, будь то квартира или частный дом, обязательно производит то или иное количество бытовых отходов. Действующими нормами установлено количество стоков на одного человека в сутки, которое доходит до 180 литров. Чтобы отводить такое количество стоков, необходимо использовать самотечные канализационные системы, к которым и подключаются сантехнические приспособления.

От локальных горизонтально установленных трубопроводов стоки поступают к вертикальному канализационному стояку, соединенному с системой центральной канализации. Сантехника, горизонтальные водоотводы и вертикальный стояк объединяются во внутридомовую систему канализации. Согласно типовому проекту, стояк обычно выходит на крышу и не закрывается заглушками.

Применение вентиляционных клапанов

В строительной сфере нередко возникают ситуации, когда возможности вывести вентиляцию стояка на крышу просто нет. Без этого работа системы невозможна, и что-то в этой ситуации нужно делать, ведь система, в которой постоянно происходят гидроудары, а запахи попадают в жилые помещения, не может считаться качественной и надежной.

На помощь в таких случаях приходит вентиляционный клапан для канализации, который устанавливается на верхнюю часть стояка. Своим изобретением вентиляционные клапаны обязаны жителям скандинавских стран.

В условиях постоянных морозов выходные каналы стояков замерзали, и контакта с атмосферой не было. Результат выходил плачевным: все здание оказывалось буквально пропитанным неприятными запахами, а нехватка воздуха в системе при разрежении ничем не компенсировалась.

Вентиляционные клапаны для канализации способны решать подобные задачи без особых проблем. В конструкцию типичного клапана входит подвижная диафрагма, которая способна воспринимать давление в трубопроводе. Эти устройства позволяют забыть о необходимости вывода стояка на крышу. Мало того, что с использованием клапанов стояк может быть выведен на чердак, так его можно размещать даже в отдельных помещениях, где смонтирована сантехника (прочитайте: “Вентиляция канализационного стояка, правила устройства”).

Принципы вентиляции канализационной системы

Выводной канал стояка жизненно необходим системе, чтобы все устройства, подключенные к ней, работали нормально.

Гораздо проще объяснить необходимость хорошей вентиляционной системы, если рассмотреть основные принципы ее работы:

1. Спускаемая вода из сантехнических приборов попадает в стояк.
2. Оказавшись в стояке, вода начинает затягивать воздух, создавая разрешение или отрицательную разницу в давлении. Особенно это важно при сливе больших объемов воды, поскольку в таком случае воздуха в системе будет недостаточно для стабилизации давления. Величина разрежения будет настолько велика, что его величину можно смело называть критической.
3. Появление отрицательного давления провоцирует попадание воды из наиболее слабого гидрозатвора в трубу. Этот процесс называется срывом гидрозатвора, ведь для выравнивания давлений в системе должен появиться воздух – но взяться ему неоткуда. Единственное место – раковина, поскольку сопротивление на этих участках всегда меньше. В результате воздух тянется в систему из сифона, тем самым разрушая водяную преграду.
4. Дальше все понятно: вода, высосанная из затвора сифона, дает возможность канализационным запахам попадать в жилое помещение. Конечно, они пользуются такой возможностью и проникают в дом, тем самым нарушая покой жильцов. Учитывая, тот факт, что некоторые канализационные газы могут быть токсичными или взрывоопасными, то становится понятно, что их появления нужно избежать.

Устройство вентиляционного клапана для канализации

Конструкция вентиляционных клапанов предполагает наличие бокового окошка, оборудованного сеткой, которая предотвращает попадание внутрь мелких насекомых. В теплоизолированном корпусе находится основной рабочий элемент устройства – диафрагма. Кроме того, в устройство могут входить манжета-прокладка и переходник, который позволяет монтировать клапан на стояк любого диаметра (или ограниченного спектра диаметров). Манжета же дает возможность повысить герметичность устройства.

Чтобы изготовить вентклапан для канализации, требуется некоторое количество синтетических материалов. На внутренней части корпуса расположена мембрана, которая никак не реагирует на положительное или нейтральное давление. Читайте также: “Вакуумный клапан для канализации – принцип работы и виды”.

Работа клапана начинается в тот момент, когда в системе возникает отрицательное давление: разрежение воздействует на мембрану, открывая ее, и воздух попадает в систему. Когда давления по обе стороны от клапана выровнены, диафрагма сама собой закрывается.

Пока давление в системе стабильно, диафрагма находится в закрытом положении и препятствует попаданию запахов в помещение. То есть, клапан не только выравнивает давление в критических случаях, но и следит за его изменениями в фоновом режиме. Определенную роль вентиляционный клапан для канализации отыгрывает и в вопросах засорения трубопроводов. Если система засорилась, то после спуска воздух выходит из стояка, что создает положительное давление. Естественно, мембрана остается закрытой, поэтому воздух начинает выходить через раковину, выталкивая наружу воду и грязь. Вода после стабилизации системы уйдет обратно в сифон, и гидрозатвор восстановится, а вот грязь из раковины никуда не денется, и это прямое подтверждение того, что трубопровод пора очищать.

Правила использование вентиляционного клапана

Существует основные правила, выполнение которых даст возможность клапану выполнять все возложенные на него функции:

1. Воздушный клапан должен быть герметичным даже при невысоких показателях давления. Если в здании находится не более 4-х жилых помещений или 3-х этажей, то дополнительный клапан не нужен. Конечно, чтобы отводить расчетный объем стока, труба стояка должна быть толще самой толстой горизонтальной трубы, чтобы в системе было достаточно воздуха для компенсации разрежения.
2. Чтобы вентиляционный клапан работал нормально, его показатели должны быть выше установленных нормами. Клапаны используются в тех случаях, когда вывод стояка на крышу отсутствует, поэтому они должны быть максимально мощными, чтобы поддерживать необходимое давление в системе постоянно. Как правило, воздушные канализационные клапаны пропускают около 32-47 литров воздуха в секунду, если отрицательное давление достигает 250 Па. Конечно, чем больше мощность клапана превышает расчетную, тем лучше для всей системы.
3. Условия работы в многоэтажных зданиях довольно сложны, и в таком случае рабочие характеристики клапана должны быть еще выше. То же самое сказано и во всех строительных нормативных документах. Если свести эту информацию к одному правилу, то получится, что пропускная способность клапана должна быть, как минимум, в пять раз больше аналогичного показателя стояка. Кроме того, при установке вентиляции в туалете частного дома, высота которого превосходит четыре этажа, используются особые правила создания вентиляционной системы.
4. Использование вентиляционных клапанов определяется большим количеством нормативных актов. Например, в проектном моделировании пропускная способность воздушных клапанов является параметром, который должен обязательно включаться в расчеты. Параметры клапана напрямую завязаны на объемы стоков, которые придется перерабатывать канализационной системе: чем они больше, тем большую мощность должно иметь устройство.

Комбинированные устройства

Кроме отдельно выпускаемых клапанов, существуют и версии сифонов, в которые воздушные клапаны встраиваются изначально. Такие конструкции предохраняют систему от возникновений отрицательного давления вне зависимости от того, установлен на чердаке клапан или нет. Отличий в устройстве встроенного клапана нет, и работает он по тем же принципам, открывая диафрагму до того, как произойдет срыв гидрозатвора.

Установка воздушного клапана

Вентиляционный клапан для канализации можно устанавливать:

• горизонтально;
• вертикально;
• под крышей или в помещении.

Очень многое зависит от конструкции узла и выбранного способа установки. Как правило, в список рекомендаций по установке клапана на чердаке входит теплоизоляция помещения. Клапан при этом не утепляется, главное – чтобы холод не попадал в помещение, где он установлен, и тогда должное утепление будет создано пространством между крышей и самим устройством.

Чтобы защитить мембрану от воздействия внешних факторов, вроде грязи и влаги, клапан должен монтироваться хотя бы на 30 см выше самой верхней трубы, к которой подключена сантехника. Расстояние до ближайшего сифона не должно быть меньше 20 см. Все это позволяет уберечь воздушный клапан для невентилируемых канализационных стояков от нарушения герметичности, поскольку возникающие из-за этого проблемы могут быть крайне неприятными.

Устанавливая клапан в ванной или туалете, стоит воспользоваться следующей рекомендацией и обеспечить помещение максимальным количеством воздуха. Специалисты советуют тщательно следить за этим моментом, поскольку вода обладает неприятным свойством захватывать объем воздуха, превышающий объем самой воды в 25 раз.

Более подробно можно рассмотреть конструкцию воздушного клапана на фото, и тогда все большая часть вопросов отпадет сама собой, поскольку наглядное изображение позволяет сразу же понять, как работает данное устройство.

Заключение

Правильно установленный вентклапан на канализацию улучшает ее работу и не дает возможность различным газам попадать в жилые помещения, нарушая тем самым комфортные условия проживания. Специалисты сходятся во мнении, что вентиляционный клапан дает возможность решить проблему вентиляции канализационной системы самым простым образом. Кроме того, это устройство является оптимальным решением для вентиляции домов, имеющих не более трех этажей, но его можно использовать и в больших домах: достаточно соединить несколько стояков, имеющих общий выход вентиляции, и смонтировать на нем канализационный вентиляционный клапан.

kanalizaciyadoma.com
