Твердотопливные котлы «Эван» Warmos: виды, устройство, характеристики

Содержание

1. Котел отопления на дровах и угле «Эван» Warmos TK
2. Отопительный котел «Эван» Warmos ТТ на твердом топливе
3. Отзывы владельцев о котлах «Эван» Warmos

Введение

Многие владельцы частных загородных домов зачастую используют котлы на твердом топливе как резервные, в паре с газовым или электрокотлом. Покупка навороченного и дорогого отопительного прибора в этом случае не оправдана и требуется более простое и бюджетное решение. Для таких целей отлично подойдет твердотопливный котел «Warmos» от Эван серии TK и TT. В этом обзоре мы подробно разберем конструкцию этих устройств, их преимущества и технические характеристики, а также узнаем, что думают о них их владельцы.

Компания «Эван» на рынке теплового оборудования уже более 20 лет. Она производит широкую линейку отопительного оборудования среди которого: твердотопливные, комбинированные, электрокотлы, расширительные баки, теплоаккумуляторы и многое другое. В данной статье мы подробно остановимся на устройствах, работающих на твердом топливе таком как: дрова, брикеты, уголь различных марок.

Котел отопления на дровах и угле «Эван» Warmos TK

Котел на твердом топливе «Эван» Warmos TK представляет собой маломощную водогрейную печь для использования в системе отопления с естественной циркуляцией. Устройство имеет необычную для твердотопливных котлов цилиндрическую форму и максимально простую конструкцию.

Стальной корпус в виде трубы выполняет роль теплообменника. Пространство между его двойными стенками представляет собой водяную рубашку, окружающую зону горения. Для подключения к подающей и обратной линии отопительной системы в нижней и верхней части корпуса вмонтированы соответствующие патрубки.

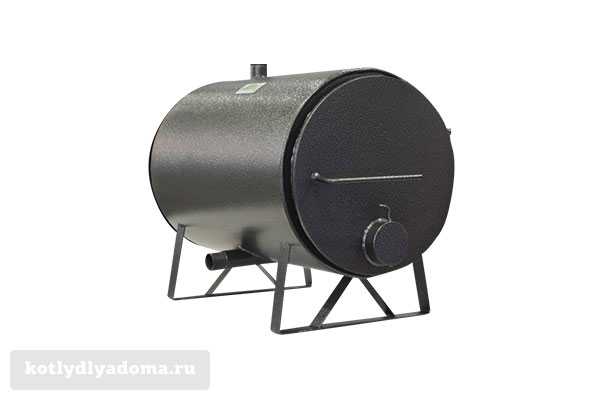

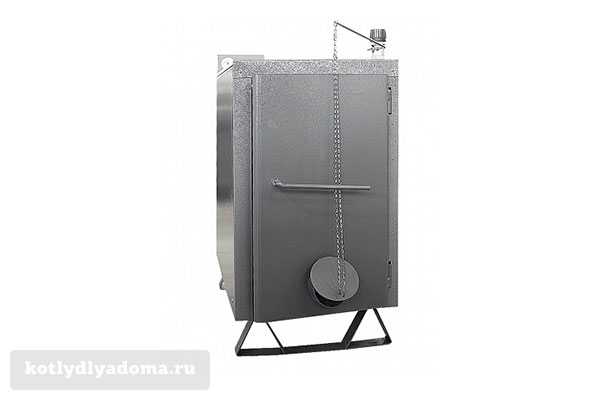

Фото 1: Отопительный котел на дровах и угле «Эван» Warmos TK

На дверце топки расположена ручка и окно подачи воздуха, обеспечивающего процесс горения. Для предотвращения нагрева дверцы и повышения эффективности котла, с внутренней части на нее установлено теплоизолирующее покрытие и защитный отражатель.

Задняя стенка котла также оборудована теплоизоляцией и защитным экраном. На ней же располагается патрубок дымохода с шиберной заслонкой. К нему крепится дымовая труба, рекомендуемые размеры которой указываются в инструкции по эксплуатации.

Внутрь топки устанавливаются колосники на которых и происходит процесс горения твердого топлива. Прямо под колосниковой решеткой расположен ящик для золы. Верхняя часть топки также закрыта защитным экраном, оберегающим корпус теплообменника от прогорания.

К достоинствам котла «Эван» Warmos TK можно отнести:

• Увеличенную прочность конструкции за счет применения корпуса оригинальной формы;
• Большую длительность горения, которая при работе на угле составляет до 14 часов, а на дровах до 5 часов;
• Простоту установки, подключения и обслуживания.

В таблице указаны основные технические характеристики котлов «Warmos» TK:

Модель	TК-9	TК-12
Мощность, кВт	9	12
Площадь помещения, м²	50	80
Длинна поленьев, м	480	550
Емкость топки, л	25	30
Диаметр дымохода, мм	114
Цена, руб	15 770	16 800

На ряду с такими устройствами как бытовой водогрейный котел «Каракан», твердотопливная печь «Warmos» TК является идеальным бюджетным решением для дачных домов и других небольших построек.

Вернуться к оглавлению

Отопительный котел «Эван» Warmos ТТ на твердом топливе

В отличии от серии TК, «Warmos» ТТ выглядит уже как классический твердотопливный котел. Помимо внешних различий он еще и гораздо эффективнее за счет внедрения некоторых конструктивных особенностей, которые отсутствовали в предыдущей модели.

Корпус традиционной прямоугольной формы покрыт декоративными панелями. Внутри него расположена топка и зольник, окруженные водяной рубашкой. Снизу и сверху встроены патрубки для подключения водогрейного котла «Warmos» ТТ к системе отопления. Для контроля за температурой и давлением теплоносителя, сверху котла вмонтирован блок с термоманометром.

Фото 2: Твердотопливный одноконтурный котел «Эван» Warmos TT

В пространстве топки установлена колосниковая решетка на которую укладывается твердое топливо, а прямо под ней ящик для сбора золы. Вверху закреплен защитный экран, защищающий от сильных выбросов пламени. Там же располагается система подачи вторичного воздуха для дожига дымовых газов. Подобное устройство установлено на бытовом отопительном котле «Траян» длительного горения, о котором мы рассказывали в одном из наших прошлых обзоров на сайте kotlydlyadoma.ru.

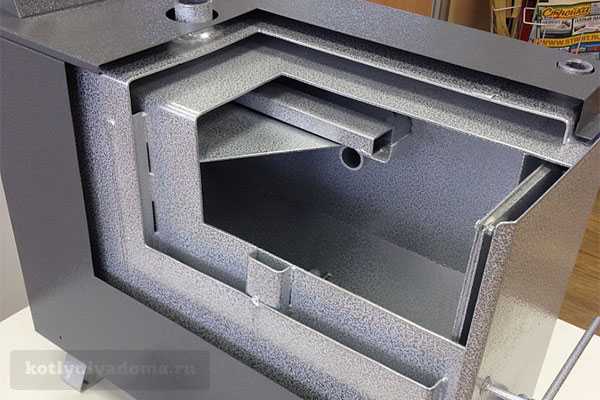

Фото 3: Конструкция твердотопливного котла с водяным контуром «Эван» Warmos TT

Доступ в топку закрывается навесной дверцей с удобной ручкой. На ней предусмотрено отверстие поддувала с заслонкой. Величина открытия заслонки регулируется механическим регулятором мощности установленным в верхней части котла. С помощь цепочки соединенной с заслонкой он ее либо приоткрывает, либо наоборот закрывает, тем самым регулируя количество подводимого воздуха под колосники.

На задней стенке котла «Эван» Warmos ТТ располагается патрубок дымохода с шибером, а также втулка для подсоединения блоков ТЭН. Электрическими нагревательными элементами и механическим регулятором тяги комплектуются только модели ТТ-18К и ТТ-25К. У устройств ТТ-18 и ТТ-25 на их месте установлены заглушки.

Основные преимущества котла «Эван» Warmos ТТ:

• Возможность сжигания топлива с влажностью до 70%;
• Длительность работы на угле 15 часов, на дровах 8 часов;
• Блок ТЭН и механическая регулировки мощности;
• Вместительная камера загрузки.

Технические характеристики стальных напольных котлов «Эван» Warmos ТТ:

Модель	TT-18	TT-18К	TT-25	TT-25К
Мощность, кВт	18		25
Площадь помещения, м²	120		180
Длинна поленьев, м	550
Емкость топки, л	50		60
Диаметр дымохода, мм	159
Цена, руб	28 200	30 900	30 150	32 900

Как видите, серия Warmos ТТ включает в себя более функциональные устройства, позволяющие отапливать помещения более комфортно и эффективно.

Вернуться к оглавлению

Отзывы владельцев о котлах «Эван» Warmos

В процессе выбора отопительного прибора, появляется естественное желание узнать, что говорят люди, уже использующие его для отопления своих домов. Для полноты картины, мы предлагаем вашему вниманию несколько отзывов владельцев котлов «Эван» Warmos:

Котел «Эван» Warmos TT-18К использую для отопления двухэтажного деревянного загородного дома размером 5 на 7 метров. Система отопления «ленинградка» с принудительной циркуляцией из металлопластиковых труб на 5 радиаторов: 3 на первом и 2 на втором этаже. Котел прогревает дом быстро, правда закладки делать приходится часто. ТЭНы подходят только для того, чтобы защитить теплоноситель от замерзания — прогреть дом ими нереально. На следующий сезон планирую установить ТА, чтобы снизить инертность.

Валентин Сергеевич, Томск

Фото 4: Монтаж напольного котла «Эван» Warmos TT в котельной частного дома

В этом году приобрел небольшой сельский магазин с уже существующей системой отопления, но без котла. Денег осталось всего ничего, поэтому решил установить небольшой недорогой котел Warmos TК-9. Устройство удобное, компактное, греет хорошо. Чудес особых я от него и не ждал, но со своей функцией справляется без проблем. Топлю его углем, т.к. сухие дрова прогорают уж очень быстро, а от сырых он изнутри покрывается смолой.

Виталий Константинович, Санкт-Петербург

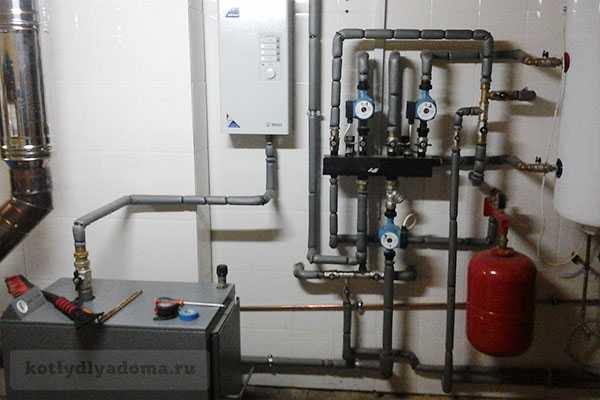

Фото 5: Установка и обвязка твердотопливного «Warmos» TT и электрокотла

Вначале планировал установить водяной твердотопливный котел «Bosch» Soild 2000 B, в качестве резервного к своему электрокотлу от «Эван». Но потом обратил внимание на, то что у этого производителя тоже есть модели на твердом топливе, причем гораздо дешевле. В итоге взял TT-25 без электротенов и регулятора тяги. Скажу сразу, устройство стоит своих денег: сделано добротно, не дымит, не коптит, прогревает очень быстро. В качестве второго котла большего и не надо.

Павел Николаевич, Екатеринбург

Посмотрите небольшой видео ролик на ютуб о внешнем виде котла «Эван» Warmos TK:

Вернуться к оглавлению Заключение

Существует множество ситуаций, когда применение мощного и дорогого отопительного аппарата не оправдано, а требуется недорогой и надежный твердотопливный котел. В этом случае вам на помощь придут маломощные котлы «Эван» Warmos ТТ и TK. В них нет навороченной электроники и множества сложных функций, лишь минимальный набор того, что необходимо для комфортного отопления небольшого дома или производственного помещения.

kotlydlyadoma.ru

Эксплуатация электрокотлов Эван

___________________________________________________________________________________________

Была установка электрического котла Эван Warmos RX 7,5. Не получается включить, высвечивает ошибку А1 (низкое давление). Система открыта, расширительный бак имеет достаточный объем, воздух в системе отсутствует. Бак висит на уровне двух метров от пола. Стоит вспомогательный циркулирующий насос в системе, включал вместе с вспомогательным насосом и без него. Результата это не дало, показывает такую же ошибку. Что делать в сложившейся ситуации?

У меня подключен такой же прибор на 9.45 кВт, на колбе установлен измеритель давления, в режиме работы высвечивает, что в системе есть давление, практически аналогично манометру. При отсутствии давления работать не будет. Есть несколько вариантов, а именно: закрыть систему и поставить вспомогательный расширительный бачок или же установить перемычку на измеритель давления.

Установили электрокотел Эван с1-5 на 12 кВт. Подключили 380 в. Использует все время 12кВт. Можно ли каким-то образом снизить мощность? К примеру, отсоединить одну фазу? Отведено 15кВт. Отопительная система плюс теплый пол. Включает с поздней ночи до раннего утра, когда действует ночной тариф. На данный момент этого достаточно. А вот в сильный мороз и в дневное время необходимо его включать. Выходит, что в запасе лишь 3 кВт.

Для того чтобы иметь возможность сэкономить в период пользования необходимо с самого начала вложиться в технику. Вы начали экономить с самого начала.

Неисправность с электрокотлом warmos QX 18 кВт 220V. Температура на автоподаче опустилась до 40 градусов и не повышается, несмотря на то, что выставлено на 90 градусов. Как решить возникшую неполадку?

Наиболее вероятно, что реле в неисправном состоянии.

Установлен электрический котел Эван 9 кВт, на нем есть 3 кнопки включения ТЭНов, термостат и градусник под ним. Включаем одновременно с газовым аппарат, как запасной. Недавно проверили, когда все ТЭНы включены, а температура на максимуме, вода нагревается всего лишь на 35 градусов. На агрегате на автоподаче и обратке установлен измеритель, который изолированный рабочими с помощью перемычки. При снятии, высвечивается ошибка, и он перестает работать. Насколько я понял, измеритель водопротока и его необходимо поменять. Или причиной такого низкого нагрева может быть нечто иное? Еще вопрос. Для таких агрегатов, как я полагаю, не имеет значение подсоединение фаз?

Ваша модель с дополнением М и насосом. Внизу манограф со стрелками или градусник с манографом (не припоминаю). Чаще всего проточный показатель засоряется, поэтому требуется его снятие и прочистка. Но допускается и отставить на болте, особенно если циркулирующий насос не функционирует. Достаньте из расширительного бака сосульку от термостата и посмотрите, будет ли вода прогреваться более 35 градусов.

Подключили электрокотел Эван Эпо 4. Несколько лет эксплуатировали без нареканий, но буквально пару дней назад начались неполадки. Он греется до максимальной отметки и не отключается, на панели управления невозможно отрегулировать температуру. Пытались включить с помощью панели управления, но лампочка сети отключилась, а аппарат продолжал работу, но лампочка с подписью прогревание не выключалась. Выключить его можно, исключительно вынув из розетки. При подключении через некоторое время он включается и отключается в нормальном режиме, но регулирование температуры не работает. Пытался отключить все боковые приборы на аппарате по очереди и одновременно, но он все ровно грел. Помогите,
пожалуйста, с этим разобраться, в чем может заключаться проблема?

Наиболее вероятно, залито реле связывания ТЭНа. Необходимо соединения реле прозвонить в отключенном виде. К тому же рекомендуется извлечь панель из-под трубы с разъединительным соединением и корректно провести установку циркуляционного насоса.

В эксплуатации электрический котел Эван Комфорт 15 квт с терморегулятором BALLU BMT-1. Как необходимо подсоединять провода?

На выходе реле подключается зажимами 1,4. Дополнительных проводов никаких нет. Поставьте термостат на максимальную отметку, после этого прибор должен включиться. Если этого не произойдет, подключите к 1,3. Повторите попытку включения аппарата. Один из предложенных вариантов должен сработать. Никакую дополнительную подпитку использовать не нужно. Лишь два провода.

Установлен электрокотел warmos qx 12. Вопрос по датчикам протока. После суточной работы показывает ошибку, такая проблема имеет постоянный характер. В данный момент нет возможности изъять насос и провести с ним работу. Правильно ли я полагаю, если замкнуть контакты измерителя протока, то это поможет устранить проблему, и аппарат будет работать в нормальном режиме? Насколько опасно отсутствие такого датчика в системе? Если произойдет перегрев, то прибор выключит реле?

Предполагаю, что перегорело устройство. Рекомендуется провести проверку отвода воздуха.

Подскажите, если на аппарате warmos-5 не работает ТЭН, ясна ли будет причина, если нет, что это может быть?

Датчики на внешнем пульте высвечивают, сколько ступеней может функционировать, а не сама работа ступеней. Для проверки надежности работы все ТЭНов необходимо подключить одну ступень и выставить допустимую температуру теплоносителя на такой мощности. Одновременно совершается замена ТЭНов – поочередное включение Тэнов в момент включения подогрева. В неисправной ступени этого не произойдет, агрегат остановиться на 30 минут, затем включится режим 3-х ступеней.

Как можно проверить функциональность ТЭНов на агрегате warmos rx 7,5?

В электрическом котле Эван, ТЭНы постоянно работают в полную силу незначительное время (зависит от того, какая задана мощность). К примеру, установили 50% мощности, в таком случае в режиме команды прогревания они активированы полминуты, после чего отключаются на 20 секунд и повторяется. Необходимо поочередно подсоединить вольтомметр к зажимам силовой линии и наблюдать, произойдет ли проседание напряжения за 50 секунд на пару единиц. Для начала проверьте одну фазу, затем вторую и только потом третью. В случае если на одном из зажимов нет проседания, то произошла поломка ТЭНа или коммутатора.

Подскажите, можно ли подсоединить пульт управления от электрокотла Эван эпо 6 кВт к аппарату на 4 кВт?

Безусловно, подсоединение возможно.

Подключен электрокотел Вармос QX 15 кВт. После подсоединения к аппарату «Зонт н1» и установки приборов показывающих температуру на трубе начал получать удовольствие от этого аппарата, время от времени включая систему дистанционно. Все отлично работало. В тп системе залита вода, поэтому выключил регулировку. Насос понятное дело работает. Температура на выходе снизилась до 10. Подключил дистанционно. Температура повысилась. Так продолжается несколько недель. Последние пару дней регулировка отключена, а по возвращению увидел, что система неисправна. Код ошибки DT – неисправен прибор, показывающий температуру. Открутил, попробовал, закрыл. Запустил систему, выскакивает ошибка PL. Подкачал воздух, запустил, снова воздух, и так несколько раз подряд. И после следующего включения, после обеспечения необходимого давления, после ошибки PL сразу высвечивает ошибка DT. Некоторое время назад подобное уже происходило, но не высвечивала ошибка DT. Посоветуйте, какой измеритель температуры лучше выбирать?

Бывают приоритетные ошибки. Если одновременно высвечивает две и более ошибки, то показывает самая важная. Я не могу сказать степень важности, может быть, в техпаспорте указано. Ошибка DT высвечивается, когда есть пробой теплообменника, который стоит на плате возле термодатчика. Попробуйте прозвонить контакты разъема термодетектора на оболочке платы. Если противодействие в несколько единиц, то конденсатор необходимо перепаять. Возникало массу проблем пару лет назад. Какого года у вас плата? В техпаспорте на него вы сможете найти взаимодействие сопротивления от температуры.

Установлен электрокотел Warmos QX-18. Обратил внимание, когда насос переключается со второй скорости на первую, температура под его крышкой растет, термореле горячее. Поэтому пришлось понизить скорость до первой. После установки термоголовки термостатический клапан начал издавать шум. После установки первой скорости циркулирующего насоса проблема исчезла, но прибор отопления стал греться сильнее. Теперь стал вопрос, использовать аппарат с открытой крышкой или поставить назад вторую скорость? Так все функционирует стабильно уже четвертый сезон.

Для хорошей циркуляции на первой скорости нужно правильно расположить подающие и обратные трубопроводы. По следующему принципу: горячее поднимается вверх, прохладное опускается вниз. Касаемо шумов в кране: может быть ошибка в направлении потока в кране или не так поставлена батарея в отопительной системе. Я не сталкивался с шумом даже на 3-й скорости.

Подскажите, в чем неисправность? В эксплуатации электрокотел Эван С1-9. Температура теплоносителей установлена 80 градусов. Электроэнергию не отключали, а подача и обратка стали холоднеть, температура в помещении стабильная. Установочная температура в помещении 23 градуса не достигнута. Хотя есть сомнения в точности измерения температуры подачи. Похожие измерительные приборы на форт-300 измеряли с особой точностью.

В быту использую цифровые приборы, показывают точно, хотя, в комплектации он один, остальные пришлось покупать самостоятельно. Прибор будет нормально функционировать с тем датчиком, которые я поставил на него. В моем случае подключение аппарата по температуре зала работает исправно. В других помещениях устанавливаю температуру с помощью кранов на радиаторах.

Неисправная работа электрокотла Эван Вармос 12 квт. Он функционирует в 3-х фазном режиме. Температурой управляю с помощью модуля «Зонт Н1» по температуре в комнате. В прошлом году пришлось заменить плату. Но с началом нового отопительного сезона показало, что проблема не исчезла: не достаточный нагрев теплоносителя до установленного показателя. Обнаружил, что время от времени установленные две ступени включают только один ТЭН, три ступени включают 2 ТЭНа. К примеру: установлена температура 70градусов, работает две ступени, но функционирует все один ТЭН. Теплоноситель на отметки 50 градусов. При переключении ступеней или включении и выключении аппарата нормализуется управление ТЭНами. Смена ТЭНов присутствует. ТЭНы в исправном состоянии. Созрел следующий вопрос: одна ступень – один ТЭН? Сталкивались ли с проблемой не отключения ТЭНа?

Сколько есть ступеней, столько должно быть и ТЭНов. Пошевелите провода, в месте разъема платы. Может быть, выскочил какой-то штырь.

Подключили электрокотел Вармос трехфазный на 18 кВт прогревает отвратительно, в помещении температура не превышает 10 градусов. В чем может заключаться неисправность?

Причин на самом деле может быть множество: могла перегореть плата одной из ступеней, сломаться ТЭН, забиться фильтр или теплообменник.

В электрокотле Эван Вармос 18 кВт, после того, как заменили три Тэна, полностью нарушилась работа автоматики (беспорядочное переключение режимов). Вы можете подсказать, в чем проблема?

Вероятно, с внутренней стороны теплообменника появилась накипь или забился расходометр, именно это сказывается на проходимости теплоносителя.

Вопрос, касающийся эксплуатации Эван С1 на 7,5 кВт. Задумываюсь над заменой всех трех ТЭНов по 2,5 кВт, на более сильные. Станет ли отдача тепла больше?

Замена имеющихся ТЭНов не целесообразна, потому как плата не даст больше силы, чем это задумано на данном аппарате, в этом случае смена ТЭНов, это бесполезная трата средств и времени. В случае смены ТЭНов и самой платы, вы потратите примерно на 5-10 % меньше, чем стоимость нового агрегата.

Подключен аппарат Эван ЭПО-2,5. Начали происходить сбои в работе. Одна из фаз перестала самостоятельно отключаться. Я самостоятельно ее выключил и перепаял реле. Теперь аналогичная ситуация происходит со второй фазой. Что можно предпринять?

Рекомендуется замена блока автоматики.

Установлен настенный агрегат Эван Warmos. В последние дни он стал гудеть, но не греть. Тумблер переключения температуры не функционирует. Полагаю, что проблема в перегоревшем ТЭНе. Как можно устранить эту неполадку?

Это не обязательно говорит о том, что ТЭН перегорел. Может быть, вам просто необходимо отчистить контакты, перепроверить все измерительные приборы, поставить новое реле или тумблер.

Warmos QX 12 установили в подвальном помещении, где сыро. Плата управления уже поменяна. Хотелось бы перенести блок управления в более сухое помещение, но возникла техническая неполадка: метраж трубки измерителя температуры всего 50 сантиметров. Что посоветуете в данной ситуации?

Есть всего несколько вариантов решения сложившейся проблемы: устранить сырость в подвальном помещении или же осуществить перенос котельной в более сухое помещение. Проблема в том, что в трубке термостата содержится газ, и просто сделать его длиннее не выйдет. Найти электродатчик с аналогичными настройками по сопротивлению тоже весьма трудно. Так что самый простой вариант, это решить проблему сырости в подвале.

Поставили агрегат Эван ЭПО 9 кВт несколько часов назад, и сразу возник вопрос. Сегодня дома установил такую модель, отапливаемое помещение составляет 30 кв.м. так, как он на 9 квт, 2 ТЭНа сразу отключили, и работает только 1. Агрегат нагрел дом без проблем, но его работа мне показалась сомнительной, 3,5 минуты он работает, затем отключается на полторы минуты. Вопрос заключается в следующем, это так и должно быть? Температура воды составляет 45 градусов, если верить термометру, радиаторы горячие. Стоит отметить, что отопительная система рассчитана на 20 литров, уличная температура 0 градусов. Также система оснащена насосом, который все время вращает воду. Наверняка это и служит причиной постоянного
включения и выключения, может быть в более сильные морозы будет иначе. Волнует только одно, способна ли автоматика справиться с постоянными включение и выключением?

На данном этапе помещение не прогретое, поэтому быстро забирает тепло от радиаторов (вы указали, что установили аппарат несколько часов назад). И в придачу вполне вероятно, что произошло завоздушивание, сталкивался с подобным, все закончилось в течение двух дней. Попробуйте выставить температуру повыше, ТЭНы будут дальше нагревать. Или же наоборот, поставьте меньше, тогда они будут медленнее остывать. В моем случае стоял китайский пускатель, перегорел в первые же дни, заменили его на ИЭК, который уже несколько сезонов работает без нареканий.

___________________________________________________________________________________________

___________________________________________________________________________________________

Ремонт газовых котлов АОГВ Борино, ЖМЗ, Сиберия, Альфа Калор, Термотехник.
Регулировка газовой автоматики Eurosit 630. Замена термопары и техническое обслуживание запальной горелки. Неполадки и ремонт котлов Baxi Модели Luna, Luna 3 Comfort, Luna Duo Tec (F / Fi). Двухконтурные, турбированные. Рекомендации по устранению ошибок и неисправностей. Настройки и регулировка режимов работы. Газовые котлы отопления Bosch Модели ZWC, ZSA, ZSC, ZWR, Gaz 5000, Gaz 3000 W ZW, WBN 6000.
Настенные, двухконтурные. Ремонт, регулировки и неисправности. Параметры настройки функций и режимов. Рекомендации по ремонту Navien Модели Deluxe Coaxial, Deluxe Plus, GA. Ошибки и неполадки.
Работа с дистанционным управлением Кситал. Контроль системы. Настройка работы по температуре и давлению. Напольные котлы Buderus
Ремонт моделей Logano G124, G125, G215, G234, G334. Поломки и неисправности. Эксплуатация с системой управления Логоматик и бойлером косвенного нагрева. Режимы и функции. Эксплуатация котлов Вайлант Модели Turbotec Atmotec pro/plus VU/VUW INT. Компоненты и рабочие функции. Программы для регулировки. Газовая система. Установка и монтаж. Техническое обслуживание и профилактика. Напольные котлы Protherm
Ремонт моделей Медведь KLOM, KLZ, TLO, PLO мощностью от 20 до 50 кВт. Поломки и неполадки. Эксплуатация, техническое обслуживание. Рекомендации по настройкам рабочих параметров. Лемакс – ремонт и настройки Модели газовых напольных котлов Премиум, Лидер, Патриот. Рабочие характеристики. Модели Prime, Wise. Регулировка автоматики Eurosit, Minisit, Sit Nova. Твердотопливные котлы Форвард. Настенные котлы Protherm
Ремонт моделей Пантера, Гепард, Ягуар, Рысь, Леопард. Поломки и неисправности. Эксплуатация и сервисное обслуживание. Рекомендации по регулировкам рабочих режимов. Beretta – ремонт и регулировки Ремонт и эксплуатация котлов Ciao, City, Novella, Exclusive. Настенные и напольные модели. Неисправности и коды ошибок. Рабочие функции и настройка сервисных режимов. Техническое обслуживание. Котлы Теплодар Куппер ПРО
Эксплуатация и регулировки твердотопливных котлов мощностью 22, 28, 36 кВт. Установка автоматической пеллетной горелки АПГ-25, 36, 42. Настройки рабочих режимов. Ремонт газовых котлов Оазис Модели настенных котлов ZRT, ZRN, BM. Неисправности и коды ошибок. Советы по устранению неполадок. Рабочие режимы и настройка сервисных параметров. Техническое обслуживание. Отопительные котлы Альфатерм
Описание напольных котлов модели Beta и настенных газовых котлов Sigma. Неисправности и коды ошибок. Вопросы по ремонту и устранению неполадок. Основные работы по обслуживанию. Wolf – неисправности и ремонт Установлен котел Вольф. Заметил, что со временем в нем постепенно снижается давление (примерно на 1 за 2 дня). Проверил все трубы на наличие протечек, но ничего не нашел. Что еще проверить? Газовые котлы Junkers
После 7 лет работы у газового котла Junkers ZW-23-KE появились следующие проблемы. Когда начинает работать ГВС, он или отключается, или перестает работать… Ремонт котлов Нева Люкс
Нева люкс 8224 (Baltgaz), обнаружил такую проблему: насос постциркуляции не выключается, и неважно, какая температура. Чтобы убедиться, что это так, поднял температуру в …

kotly.su

Электрические котлы Эван

_______________________________________________________________________________________________________________

_______________________________________________________________________________

Неисправность электрического котла Эван Warmos RX 7,5. Никак не могу запустить – выдает ошибку A1 (пониженное давление в системе). Система открытая, расширительный бачок достаточного объема, воздуха в системе нет. Бачок висит в 2-х метров от пола. Есть дополнительный циркуляционный насос в системе – включать пробовал одновременно с доп. насосом и без. Безрезультатно – одинаковая ошибка. Что можно предпринять?

У меня аналогичный электрокотел на 9.45 кВт, у него датчик давления стоит на колбе, в рабочем режиме показывает давление в системе, почти одинаково с манометром показывает. Без давления работать не будет. Варианта два либо закрыть систему и добавить дополнительный расширительный бак, или найти решение по установке перемычки на датчик давления.

В эксплуатации электрокотел Эван с1-5 на 12 кВт. Подключен 380 В (треугольником). Потребляет всегда 12 кВт. Возможно ли малыми усилиями уменьшить его мощность? Например, отключить одну из трех фаз? Выделено 15 кВт. Система отопления – водяные теплые полы. Включаем с 23 до 7 утра по ночному тарифу. Пока хватает по теплу. А вот в сильные морозы и днем нужно будет включать. Получается, что остается запас всего 3 кВт в идеале.

Чтоб экономить в процессе эксплуатации – надо изначально вложиться в технику. Вы же сэкономили на начальном этапе.

Как уменьшить частоту срабатывания контактора? Есть ли регулировка температуры включения и температуры выключения, так сказать “раздвинуть ” эти значения?

Попробуйте подключить к котлу датчик температуры воздуха, там есть регулировки, у меня сосед так делал, и вкл-выкл режима нагрева происходит теперь намного реже. Я проблему с грохотом пускателей решил радикально – сменил аппарат на серию Warmos RX.

Неисправность электрокотла warmos QX 18 кВт 220V. Температура на подаче упала до 45 градусов и подниматься не хочет, хотя установлено на выход 90 градусов, в чем может быть причина?

Скорей всего, неисправно реле.

В эксплуатации котел Эван 9 квт Комфорт, с 3-мя кнопками включения ТЭНов, термостатом и термометром под ним. Включен параллельно с основным газовым, в качестве резервного. Решил его проверить, и при всех включенных ТЭНах и температуре на максимум вода на выходе не больше 40 градусов. При этом сверху аппарата на подаче или обратке стоит какой-то датчик, замкнутый монтажниками перемычкой. Если ее снять, загорается ошибка и аппарат не работает. Это, если я правильно понимаю, датчик протока, и он требует замены. Или так и должно быть и причина такого слабого нагрева может быть в чем-то еще? И еще. Для этого котла, как мне кажется, не имеет значения правильность подключения фаз? Ввод сети трехфазный 15 квт, но при отключении сети и переключении на однофазный генератор фазы замыкаются. В этом случае он сможет нормально работать? Генератор достаточной мощности.

У Вас электрокотёл с припиской М, с насосом. Снизу у Вас манометр стрелочный или термометр с манометром (уже забыл). Обычно датчик протока замусоривается фумкой или ещё хуже льном. Надо снимать и чистить. Но можно и на замычке оставить, тем более если циркуляционный насос не работает.
Выньте из бачка сосульку от термостата, и проверьте, будет ли при этом выше 40 градусов нагреваться.

Неисправность электрокотла Эван 5 кВ (warmos-5). После замены батареи отопления он стал редко включаться. Думал что воздух в системе, стал спускать воздух с батарей с теплоносителем. При спуске включается нагрев все три ступени, после непродолжительного времени отключается и больше не включается. Воздуха в системе нет. Как решить проблему?

В эксплуатации котел Эван Эпо-4. 2 года работал отлично без претензий, но на днях начались проблемы. Аппарат нагревается до максимума и не выключается, регулировка температуры не работает на пульте.
Попытался выключить его на кнопке на пульте, так красная лампочка сеть погасла, а агрегат продолжил работать и зеленая с надписью нагрев не отключалась. Отключить его можно только из розетки. Если его включить на следующий день, то он будет включаться и выключаться нормально, но при этом регулировка температуры все равно не работает. Пробовал отсоединить все боковые датчики на котле друг за другом и сразу все, но он все равно продолжал греть. Подскажите, пожалуйста, в чем может быть проблема?

Скорее всего залипло реле коммутации ТЭНа. Надо контакты реле прозвонить в выключенном состоянии.
А так же убрать пульт из-под трубы с разъемным соединением и правильно установить циркуляционный насос.

Установлен электрокотел Эван Комфорт 15кВт и Терморегулятор BALLU BMT-1. Как правильно провода подключить?

Вход котла подключаете к клеммам 1 и 4. никаких больше проводов. Ставите термостат на максимум – аппарат должен включиться. Если не включился – подключаете к 1 и 3. Повторяете попытку включить котел. На одном из вариантов должно заработать правильно. Никаких дополнительных питаний подавать не надо. Только 2 проводка.

Подскажите в чем разница между котлами серии стандарт и комфорт при использовании в системе теплого пола. В описании этот вопрос не освещен.

Если старый комфорт – то разница будет в том, что в стандарте одна ступень нагрева, а в комфорте 3. Для теплого пола, конечно, полезней тот, что с 3-мя ступенями. Но изредка, когда не будет хватать мощи, надо будет подключать их вручную. Если только для ночи (там нужно сразу много мощи), мне кажется 3 ступени непринципиально, можно и стандарт. Если новый комфорт, то там напихали электроники, и если она работает, то это существенно лучше, чем стандарт.

Рассматриваю приобретение и установку электрокотла Warmos RX 9,45. Есть ли в этой модели возможность устанавливать циклический запуск и остановку по времени?

Только с помощью внешнего прибора (либо хронотермостат, либо таймер). Для них есть специальный вход.

На котле Эван Warmos 30 кВт горит индикатор отказ и две, если включить, клавиши уровня нагрева. Третья не включается. Нагрева естественно нет. Скоро мороза, вода в системе залита. Посоветуйте, что делать?

Индикатор отказа существует на Warmos M1.

Подскажите, электрокотел эван вармос 7.5 квт, 3 фазы, больше 60 градусов отказывается греть теплоноситель, до 60 нагрел и выключился, в чем может быть подвох? Воздуха в системе нет, давление 2 кг.

Возможно бракованный аварийный датчик температуры, который большой. Отключите от него один провод, когда нагрев отключится на 60 градусов. Если это не поможет, то замерьте сопротивление регулирующего потенциометра при максимально заданной температуре. Значение должно быть близко к нулю. Можно вообще его замкнуть, если при этом включится нагрев, то потенциометр виноват. Может ещё разъём подключения потенциометра неисправен.

Дом кирпич одноэтажный, стены 2,5 кирпича, окна пластик три стекла, отапливая площадь дома (жилая) 75-80 кв. м. система отопления (открытого типа), однотрубная, металл диаметр 40 или 44, котел паровой угольный стоит, как основной работает отлично температура 25-28 (воздух) без проблем, радиаторы стоят алюминий по 12 секций 3 штуки и чугун 5 шт. по 9 секций, система примерно 220 -230 литров, насос на обратке, поставил дополнительно (чтобы ночью не топить угольный) электрокотел Эван Вармос 4 на 7,5 кв. т, 220 вольт, проводка 6 квадратов отдельной линей. Электрокотел работает с 11 ночи до 7 утра (льготный режим) сама проблема: батареи чуть живые (молоко) и температуру выше 18 градусов (воздух) не поднимает, температура воды в системе агрегат показывает 70 -73 градуса. И работает на все 7,5 квт.

1. Замерьте напряжение на входе аппарата.
2. Засеките, сколько он расходует по счетчику за 1 час.
Если в первом случае будет существенно меньше, чем 220, то причина в этом. Если же на входе все же 220, но счетчик недосчитывает 7,5 квт/ч за час, то вероятнее всего сгорел 1 ТЭН.

Электрический котел warmos qx 12. Интересует вопрос датчика протока. Выдаёт ошибку после суток работы и эта проблема постоянно повторяется. Снять насос сейчас и поработать с этим датчиком не вариант, смогу позже. Правильно ли я мыслю – если замкну контакты датчика протока, то ошибка исчезнет и котел заработает? Насколько критично отсутствие этого датчик в системе? Если даже будет перегрев, то аппарат отключит термореле?

Возможно, сгорела плата. Также стоит проверить воздухоотводчик.

Если не работает один тэн на котле warmos-5, понятно будет причина, если нет, что еще может быть?

Индикаторы на лицевой панели показывают скольким ступеням разрешено работать, а не факт работы ступеней. А что бы проверить исправность работы всех ТЭНов надо включить режим работы одной ступени и задать достижимую температуру теплоносителя на этой мощности. При этом происходит ротация ТЭНов – последовательное включение ТЭНов при каждом включении нагрева. На неисправной ступени нагрева не будет, аппарат залипнет на полчаса, после чего автоматически включит режим трёх ступеней.

Подскажите, в модели warmos rx 7,5 как проверить работоспособность тенов?

B электрокотле Эван RX ТЭНы всегда работают на полную мощность ограниченный промежуток времени в зависимости от заданной мощности. Например, задали 60% мощности, тогда в режиме команды нагрева они включены 30 секунд, затем выключены 20 секунд и снова повтор. Надо последовательно подключить
вольтметр (мультиметр) к клеммам силовой линии и посмотреть будет ли просадка напряжения в течение 50 секунд в несколько вольт. С начало проверили для одной фаза, затем для другой и третьей. Если на какой то клемме нет просадки, то неисправен ТЭН или коммутатор (симистор).

Скажите, пожалуйста, возможно ли подключение пульта управления от Эван ЭПО 6 квт к котлу ЭПО-4 квт?

Конечно, возможно.

Электрический котел Вармос QX 15 кВт. После подключения к котлу зонт н1 и установки датчиков температуры на обратку начал наслаждаться данным аппаратом, периодически включая систему дистанционно. Все замечательно функционировало. В системе тп залита жидкость и поэтому отключил регулирование. Насос естественно работает. Температура на выходе опустилась до – 11. Включил дистанционно. Температура поднялась до плюсовой, на графике все четко. И так в течении двух недель. Последние три дня регулирование было отключено, и по приезду на объект обнаружил неисправность системы. Ошибка dt- в мануле неисправность датчика температуры. Выкрутил. Пощупал. Закрутил. Запуск системы. Ошибка PL. Прокачал воздух. Запуск. Опять воздух. Так несколько раз. И после очередного запуска, обеспечив необходимое давление, после ошибки PL сразу выскакивает dt. Раньше такое бывало пару раз, но без ошибки dt. И какой датчик температуры закупать?

Существует приоритет ошибок. Если возникает две ошибки или больше, то высвечивается приоритетная. Я не помню очерёдность приоритетов, возможно, в паспорте прописано, где ошибки указаны. dt может возникнуть по причине пробоя конденсатора, стоящего на плате параллельно термодатчику. Прозвоните контакт разъёма термодатчика на корпус платы (радиатор стабилизатора припаян к корпусу). Ежели сопротивление в несколько ом, то конденсатор надо перепаивать. Были массовые проблемы несколько лет назад. Какого года выпуска плата? Термодатчик TRP100. В паспорте на него можно найти зависимость сопротивления от температуры.

Скажите, пожалуйста, размеры тэна на Эван Стандарт С1-3. Слишком мощный для нас оказался, хочу поменять тэн.

Так он там на гайке стоит. Замерьте гайку и вперёд. Размер по водопроводным стандартам.

Подскажите, чем можно заменить термодатчик аварийного отключения электрокотла Эван RX-12 и как его проверить на работоспособность, стоит тк24.

В рабочем состоянии термореле (грамотное название) замкнуто. Или Вы хотите на перегрев проверит? Должно быть разомкнуто.

Установил и подключил котел Эван ЭПО-9 кВт, четыре часа назад и сразу появился вопрос. Сегодня мне на дачу, где я живу, установили эту модель, но площадь отапливаемого помещения 30 м2, т. к. электрокотел на 9 кВт, два тэна отсоединили и в работе только один тэн. Аппарат прогрел помещение без проблем, но работа мне кажется подозрительной, то есть 3 минуты 30 секунд он работает, потом 1 минуту 30 секунд не работает. Вопрос, это нормальный режим работы? Температура воды 46 градусов, если конечно не врет термометр, батареи горячие. Хочу добавить, мне кажется, что это играет важную роль, система отопления на 20 литров (три батареи) на улице нулевая температура. Так же в системе есть насос, который гоняет воду постоянно. Видимо поэтому агрегат так часто включается и выключается, возможно, в морозы будет по другому. Беспокоит лишь одно, автоматика выдержит такие частые включения и выключения?

1. Помещение не прогрелось, поэтому быстро забирает тепло от батарей (вы пишете четыре часа назад поставили). И вдогонку – очень возможно завоздушивание, у меня так было, прошло через несколько дней.
2. Поставить температуру по больше, тэны будут дольше греть. Либо поставить поменьше – будет дольше остывать. У меня на 30 редко включается, по оценкам полчаса час проходит, на 40-50 градусах уже 50/50 вкл-откл. Видимо 30тиградусная вода слабо отдает тепло в 19-ти градусную квартиру.
3. У меня родной пускатель в Эван Стандарт вообще китай какой-то стоял, сгорел в первую же неделю, заменен был на ИЭК, который второй сезон стреляет без осечек (правда уже иногда не хочет отключаться).
И еще. Почему 9 кВт выбрали? А по насосу – у меня грюнфос на 1 скорости слышно шум тэна в котле, на второй практически нет его. Но тогда при отключении хоть одной батареи сильнее шум воды в них.

Установлен электрокотел Warmos RX 7,5/220 работает третий год, но периодически щелкал и показывал код неисправности (ошибка) А7, но возвращался в режим работы. Происходило это не часто. Сейчас на табло код ошибки А7 и не включается. Выключаешь питание и где-то через час включаешь, работает, по-разному, то 2 часа, то 20 минут, потом опять щелчок и код А7. В инструкции про код А7 ничего не сказано. Может, кто поможет? Котел работал под GSM управлением от комнатного термостата. Отключил его, поставил перемычку на место, как при покупке. Не работает панель управления, невозможно включить / выключить аппарат с панели, произвести его настройку. Хотя индикация на плате показывает, что тэны работают, показывает температуру теплоносителя, она увеличивается примерно до 45-50 градусов, потом щелкает реле и показывает ошибку А7. Может плата индикации неисправна?

Эта ошибка служебная, что то с контроллером. Возможно, неисправность аварийного датчика температуры симисторов. Установлен на радиаторе симисторов, от него отходит один провод, а второй корпус. Проверьте этот провод с разъёмом. И надёжен ли корпус к датчику. При перегреве радиатора датчик отключает просто нагрев без выдачи ошибки.

Неисправность электрокотла Эван Вармос. Перестал показывать датчик температуры в комнате. Его только стали эксплуатировать, недели две три. Устанавливался в конце июня. С чем это может быть связано?

Ответ: Возможно:
1. потеря контакта в клеммнике.
2. выход из строя датчика. (хорошо бы проверить, заменив на время другим).
3. менее вероятна неисправность в плате управления.

Подскажите, какое давление должно быть в системе. Котёл Эван ЭПО 9,45 кВт. На какую стрелку ориентироваться, чёрную или красную?

В инструкции рекомендуют давление от 0,8 до 1,5 бар. У себя стараюсь держать 1,2-1,3 бар. Что касается стрелок, то красная – это вовсе не стрелка, а индикатор, который можно самостоятельно регулировать при помощи отвертки. Например, чтобы выставить максимальный порог давления.

Электрический котел Вармос (warmos-5), подскажите, как отключить одну или две тэны из трех имевшихся. Вообще это возможно? Мне просто достаточно одной тены, то есть получается, если тэн сгорел, остальные два не могут продолжать работать и аппарат встал.

Вообще то, отключить часть тэнов в этом котле нельзя. Попробуйте скинуть провода с двух тенов, если он будет работать, ставите на эти линии автоматы и будет возможность менять нагрузку. У себя пока не проверял, но думаю, что можно даже сделать обычный разрыв в цепи управления симисторами и повесить два маленьких переключателя на эти нужды.

В эксплуатации Эван ЭПО-2,5, стал давать сбои: одна фаза перестала отключаться, я эту фазу сам отключил и перепаял реле. Теперь то же с другой фазой. Что делать?

Нужно просто полностью заменить блок автомата, чтобы не мучиться.

Есть у нас в частном доме настенный эл.котел Эван Warmos. Последнее время он гудит, но не греет. Переключатель температур не работает. Думаю, ТЭН перегорел. Как можно исправить?

Не обязательно это будет перегоревший ТЭН. Возможно, нужно почистить контакты, проверить датчики, заменить реле или переключатель.

Эл.котел Эван Warmos QX 12 установлен в сыром подвале. Плату управления уже пришлось поменять. Хочу вынести блок управления на 1-й этаж, но появилась техническая проблема: длина капилляра датчика температуры всего полметра. Что можно придумать?

Вариантов существует два: избавиться от сырости в подвале или перенести котельную на 1-й этаж. Дело в том, что капилляр термостата содержит внутри себя газ, и просто удлинить его не получится. Подобрать электрический датчик точно с такими настройками по сопротивлению и температуре тоже сложно. Так что проще всего заняться излишней влагой в помещении.

Установлен электрокотел Эван Warmos-5 на 7,5 квт. Недавно включился на полную мощность и перестал реагировать на кнопки. Как его восстановить?

Нужно разобраться, почему котел утратил управляемость. Также следует проверить работу автоматики и произвести необходимые настройки, руководствуясь паспортом.

В работе котел трехфазный Вармос 9,45 квт. В системе тосол. Работает уже почти 2 года. В режиме стройки не обращал особого внимания на то, что в аппарат на “низах” плохо регулирует температуру теплоносителя. Т. е при выставлении регулятора ниже 30 градусов котел начинает греть помещение больше, чем от него требуется. Это отчетливо проявилось, когда я установил зонт H-1 с датчиком температуры в помещении. При заданном алгоритме температуры воздуха “антизаморозка” 9 градусов он, видать, греет, и температура воздуха ползет вверх – хотя индикатор нагрева (зеленая лампочка на панели не горит). Проверял сам GSM регулятор – он работает штатно, реле щелкает при достижении пороговых значений, лампочка гаснет. Даже по статистике на время работы аппарата ноль минут, а кривая температуры идет вверх. Подскажите, как исправить?

Очень вероятно, что залипло реле. Самый простой метод – включаем питание и выключаем все ТЭНы. Выключаем все электроприборы в доме. Смотрим на счетчик. Если крутит – ясно – надо менять реле, если найдете или плату. Причем это случается не от плохого температурного режима их работы, а от их несоответствия тем нагрузкам по току, которым они подвергаются.

Скажите, почему могло так произойти? Электрический котел Эван С1-9. Температура теплоносителя выставлена 80°С. Э/э не выключали, но подача и обратка начали остывать, температура в помещении резко не менялась. Целевая температура 24 +0,8 еще не достигнута. Хотя догадываюсь, датчики не точно измеряют температуру подачи. Аналоговые датчики на FORT-300 измеряли достаточно точно.

У меня цифровые датчики точно работают, правда, был всего один в комплекте, остальные сам допаивал. Аппарат будет работать по тому датчику, который выставлен форвардом. У меня включение аппарата по температуре в большой комнате работает. В остальных комнатах задаю погоду температурными кранами на батареях.

Неполадки электрокотла Эван Вармос 12 кВт. Аппарат работает в трехфазном режиме, управление выполнено на плате МК4573.1103. Температурный режим управляется модулем Zont h2 по комнатной температуре (разрывает катушку магнитного пускателя). Прошлый отопительный сезон закончился
приобретением и заменой платы МК4573.1103. Но начало нового отопительного сезона выявило ту же проблему: Недогрев теплоносителя до заданного значения. Обнаружено, что периодически (в большинстве случаев) выставленные 2 ступени дают включение лишь одного тэна, 3 ступени – 2х тэнов. Как пример: температура выставлена 70 С, включено две ступени, но работает один тэн. Теплоноситель 50 С. «Перещелкивание» ступеней или вкл./выкл. котла приводят к нормализации управления тэнами. Чередование «тэнов» присутствует. Тэны исправны. Температура в динамике наблюдается в zont-online. Вопрос:
1. Одна ступень – один тэн всегда?
2. Проблемы с не включением тэна наблюдались?

Сколько ступеней, столько ТЭНов. Подёргайте проводки у большого разъёма платы. Возможно, какой то штырёк выехал из гнезда разъёма.

Эл.котел 3-фазный Эван С1 на 18 кВт греет совсем плохо, в доме температура не поднимается выше 9 градусов. В чем может быть причина?

Причин много: могла выгореть плата какой-либо ступени, вышел из строя ТЭН, забился фильтр-грязевик, забит теплообменник.

В электрическом котле Эван Warmos 18 кВт после замены 3-х ТЭНов полностью разладилась автоматика – идет хаотичное переключение режимов. Вы можете помочь?

Возможно, влияет накипь на внутренней стенке теплообменника или забит расходомер, и потому снижена проходимость теплоносителя.

По эксплуатации электрического котла Эван С1 на 7,5 кВт. Думаю заменить три старых ТЭНа по 2,5 кВт на более мощные – по 3,15 кВт. Будет ли теплоотдача выше?

В замене ТЭНов на более мощные нет смысла, так как электронная плата управления не выдаст на них мощности больше проектной, и замена окажется бесполезной. Если менять ТЭНы одновременно с платой, то по стоимости это будет примерно на 10% меньше цены нового агрегата.

В эксплуатации котел Эван Вармос 9,45 Комфорт трехфазный. Залипли силовые контакты на одном из трех реле. Оттестил прибором, еще и в добавок торцом отверки пару раз постучал по корпусу реле – отлипла, правда, до следующего цикла. Вопрос в следующем – можно ли разобрать реле и подчистить силовые контакты (без замены реле)? Будет ли эффект от такой манипуляции? Чем чревато для агрегата, кроме потери мощности, если просто скинуть клемму с реле (принудительно отключить 1 контур)? Подскажите марку реле для моей модели, думаю, что сам смогу вполне перепаять его.

Ремонт реле невозможен. Можете откинуть контакты от одного реле (не забудьте изолировать их), но с одной ступенью котёл работать не будет, две или три ступени надо включать. Марка реле обозначена на корпусе. Можно и другие реле впаять с таким же корпусом на ток коммутации 35-40 А, тоже на корпусе указано. Напряжение управления 12 В.

Установлен котел эван rx 9, поставил 2 дня назад, все работает, только температура и мощность не регулируется в сторону уменьшения.

Попробуйте на передней панели вынуть снять и вставить назад. У меня было похожее. Только режимы выбора мощности температуры. Давления не переключались.

Электрокотел Эван Вармос совсем новый, установили его в наш частный дом недавно, но почему-то ТЭНы не включаются. Горит вместе проток и откат. Не пойму, что надо сделать?

Это может срабатывать датчик давления, может быть забит трубопровод, забит теплообменник или не работает насос из-за обрыва крыльчатки – причин немало.

Неисправность электрокотла Эван ЭПО 4. Перестал реагировать на установки терморегулятора: постоянно работает на полную мощность. Что-то с платой управления?

Судя по описанию, датчика температуры в помещении нет, а его наличие имеет значение. Понадобится замена сгоревших деталей и настройка автоматики. Перед новым отопительным сезоном важно провести профилактические работы во всей системе.

В электрическом котле, которым мы пользуемся в загородном доме, внезапно и беспричинно давление упало до нуля. После добавления жидкости он все равно не заработал, хотя ток есть. Что могло произойти?

Это может быть замена детали или узла котла или ремонт системы отопления в связи со скрытой утечкой теплоносителя.

В электрическом котле Эван Warmos-5 сработала группа безопасности, и весь аппарат залило водой. Там весь утеплитель насквозь мокрый. Как его теперь включить?

Надо дать аппарату время на просушку и потом попробовать включить. Если на плату управления попала вода – скорее всего, плата сгорела, и ее придется менять. Также может пострадать не одна плата, а и другие детали, и узлы агрегата. К тому же надо проверить, почему сработала группа безопасности, чтобы история не повторилась.

Неполадки с эл. котлом Evan на 7 кВт: только 3-я ступень работает, автоматика управления не переключает ТЭНы. Один ТЭН активен, а остальные включены, но напряжения на них нет. Как это объяснить?

В таком случае сразу проверяется предохранитель на автоматике. Если он в порядке – то дело в реле или могла сгореть плата.

В эксплуатации Warmos QX-18. Заметил, что при переключении с 2-й скорости насоса на 1-ю температура под крышкой аппарата заметно возрастает – реле горячие на ощупь. Для чего понизил скорость до 1-й. При установке термоголовок термостатические клапаны на радиаторах стали шуметь. Установил 1-ю скорость циркуляционного насоса – проблема шума ушла. Но отопительный прибор теперь нагревается больше. Вот теперь думаю эксплуатировать его с открытой крышкой или вернуть на 2-ю скорость. Так все работает хорошо уже третий сезон.

Для того что бы циркуляция хорошо шла на 1 скорости, необходимо правильное расположение подающих и обратных трубопроводов. По принципу: горячее подымается вверх, холодное опускается вниз. По шуму кранов: возможно перепутано направление протока на кране или не правильно врезан сам радиатор в систему отопления. У меня ни один кран не шумит даже на 3 скорости.

Смонтировал систему отопления: котел Эван Warmos 15 кВт 380В + ZONT (термостат). Все настроилось и работает практически без проблем. Всего 2 вопроса:
1. На подаче и обратке установил по термометру, каждый из них кажет температуру примерно на 10С меньше, чем на панели управления. Почему?
2. По термостату: в тот момент, когда отопительный прибор догрел до необходимой температуры и отключился, не отключается насос. На практике это выглядит так: ставлю на антизамерзание, и когда на улице, и соответственно в комнате выше +5С, работать насос, логичный вопрос: он все лето будет работать?

Если у Вас электрический котел Эван Вармос, то насос там работает постоянно. Отключить его можно только пакетником.

Работает Warmos rx 6 квт, выставил 60 процентов мощности и температуру 50 градусов, температура выше 45 градусов не нагрелась, почему? И иногда выдается ошибка а9. Ошибка не постоянно горит, и иногда появляется на доли секунды, когда переключаются параметры. Измерил фазы. По одной фазе не идет напряжение, амперметр молчит, но и напряжение там 192 Вольта. Что это? Ошибка и фаза не работает из-за низкого напряжения? И если увеличить и выставить температуру 70 включится еще одна фаза?

У меня отопительный прибор такой же, но на 15квт. Ситуация один в один с вашей. Ошибка а9, у меня моргает из за слабой нашей линии. Напряжение я не мерил. Если ставлю 80 процентов мощности и температура 60гр, то выше 55 не нагревает, максимум было 56. При 60 процентах ставлю 50 гр., выше 45 не
показывает. У меня в системе антифриз. Мне поясняли, что такое может быть из-за антифриза.

_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

Неисправность котла Протерм скат 28. Загорелась ошибка F20, полез искать красную кнопочку, колпачок с нее никак не слазил, поддел отверткой и закоротнул клемму датчика, который с кнопкой, на корпус тенов, небольшая искра, аппарат погас и не включается. Какие могут быть последствия?

На котле Эван Warmos 30 кВт горит индикатор отказ и две, если включить, клавиши уровня нагрева. Третья не включается. Нагрева естественно нет. Скоро мороза, вода в системе залита. Посоветуйте, что делать?

Перестал работать один тэн на электрокотле ЭВПМ-3, хочу поменять, кто менял блок, есть какие-то сложности? Пошаговая инструкция какая- нибудь?

Подскажите, если я поставлю внешний комнатный термостат, какой алгоритм работы будет у котла, так же будет работать одна ступень при выставленной температуре или включаться больше. А то у меня проблема – выставлено на котле температура 24 по датчику воздуха, а он нагревает до 23 и поддерживает одной ступеней температуру воды в 43 градуса и не отключается. Как решить эту проблему?

Недавно установил электрокотел ЭВП-3 и сразу же встал вопрос о подключении циркуляционного насоса в электрической части. Можно ли подключить электродвигатель насоса к силовой части твердотельных реле (выход на тэны), чтобы режим работы насоса совпадал с работой электрокотла или изготовителем рекомендована другая схема подключения?

_______________________________________________________________________________

В эксплуатации котел Руснит 205 НМ. Появились проблемы с температурой нагрева. Может быть, дело в датчике температуры теплоносителя? Если система думает, что температура выше 85 градусов, а реально ниже, то нагрева происходить не будет, но и термореле не сработает. Как в таком случае проверить?

Подскажите, можно ли производить монтаж котла Галан Очаг-3 турбо как дублирующего в систему с твердотопливным?

Можно ли просто механически, без регулировки или замены электроники поменять нагревательный блок в котле kospel ekco r1 21, с 21 кВт на 24 кВт. Или нужны дополнительные работы?

Подскажите, кто-нибудь устанавливал на электрокотел Вайлант хронотермостат для автоматического переключения мощности (температуры) день-ночь?

domdz.ru

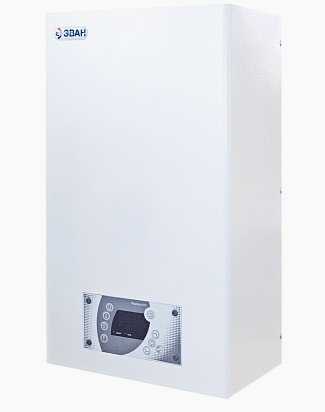

Электрический котел Эван Warmos RX

___________________________________________________________________________

Основные преимущества электрических котлов Эван Warmos RX

– модельный ряд с диапазоном мощности от 3,5 до 30 кВт;

– высокий уровень КПД — не менее 99 %;

– повышенная стабильность работы за счет встроенного регулятора мощности с жидкостным охлаждением;

– энегоэффективность за счет возможности плавного ступенчатого изменения мощности от 10 % до 100 % с шагом в 10 %;

– возможность регулировки удельной поверхностной нагрузки ТЭН позволяет использовать незамерзающие теплоносители;

– увеличенный срок эксплуатации;

– минимальный уровень шума;

– интуитивно понятный пользователю дисплей отображает все параметры работы системы;

– удобство монтажа и сервисного обслуживания;

– эргономичность и сниженная масса прибора;

– 5 ступеней мощности с шагом изменения 20 % от номинальной.

Главным отличием работы электрических котлов Warmos RX является энергоэффективный регулятор мощности (ЭРМ) с жидкостным охлаждением, в котором используется инновационный принцип управления нагревом, вместо простых включений и отключений мощность ТЭНов изменяется плавно, ступенями от 10 % до 100%, с шагом 10%.

Это позволит увеличить ресурс ТЭНов, исключить перекос фаз, предельно понизить зависимость работы всей отопительной системы от качества З-х фазной электросети.

При включении ТЭНа периклаз (порошкообразный теплопроводящий электроизоляционный материал), изолирующий спираль от оболочки, нагревается и стремится расшириться, растягивая оболочку ТЭНа.

При отключении оболочка сжимается, то есть происходит так называемый процесс термоциклирования. Изменения температуры периклаза достигают сотен градусов, знакопеременные механические нагрузки на оболочку — весьма значительных величин.

Возможность плавного изменения мощности ТЭНов позволяет электрокотлу Эван Warmos RX производить именно такое количество тепла, какое расходуется помещением при данной погоде.

Это не только резко уменьшает амплитуду термомеханических воздействий на оболочку ТЭНов, но и в десятки раз сокращает число таких воздействий.

В совокупности ресурс ТЭНов должен серьезно увеличиться. Сегодня специалисты прогнозируют увеличение срока службы этого узла не менее, чем в 3 раза.

Мощностью электрического котла Warmos RX будут управлять полупроводниковые приборы с жидкостным охлаждением. Благодаря отсутствию движущихся деталей, при правильно подобранном тепловом режиме срок эксплуатации полупроводниковых приборов составляет до 25 лет.

Охлаждающей жидкостью является нагреваемый теплоноситель, а оригинальная конструкция теплоотвода энергоэффективного регулятора мощности (ЭРМ) позволяет даже в режиме максимальной мощности надежно предохранять корпуса полупроводниковых приборов от перегрева.

Новый электрокотел предусматривает возможность отрегулировать потребляемую мощность в широком диапазоне, что особенно важно при ограничении мощности со стороны питающей электросети, при наличии у потребителя большого количества электрической бытовой техники.

Автоматика поддерживает постоянное давление, защищает и значительно увеличивает срок службы насоса, гидробака, трубопроводов (особенно в местах соединений) и бытовой техники, подключаемой к воде.

Энергосберегающие решения состоят из модулей управления электроприводом, систем мониторинга аварийных состояний и диспетчеризации.

Котел Эван Warmos RX оснащен развитой системой диагностики. Потребитель будет своевременно извещен о необходимости проведения обслуживания. В случае угрозы безопасности работы прибора, питание ТЭНов будет отключено, при этом будет указана причина отключения.

В случае пропадания любой одной или даже любых двух фаз прибор продолжит работу с уменьшенной максимальной мощностью и непрерывным электропитанием циркуляционного насоса. При этом прибор сохранит нормальную работоспособность при напряжении «фаза-ноль» в пределах от 160 до 250 В.

Тепловая мощность, расходуемая помещением в течение отопительного сезона меняется в значительных пределах, и поэтому максимальная мощность прибора фактически используется не более недели в году (при условии правильного расчета теплового режима).

Остальную часть года электрокотел должен работать с неполной мощностью.

Котлы, использующие электромеханические контакторы или реле, вынуждены выбирать между частотой включений/отключений (что напрямую связано с ресурсом и надежностью работы котла) и стабильностью поддержания температуры в помещении.

А поскольку нижняя граница колебания температуры в жилых помещениях регламентирована, то получается, что значительную часть времени электрокотел должен перегревать помещение на лишние 2—3 градуса, что приводит к дополнительным затратам.

Электрокотел Warmos RX будет выдавать как раз столько тепла, сколько необходимо, то есть его экономичность обеспечивается автоматически. Кроме того, тепло, выделяемое полупроводниковыми приборами, утилизируется и идет на нагрев теплоносителя, что также повышает энергоэффективность
всего прибора.

Удобство для монтажных и сервисных организаций

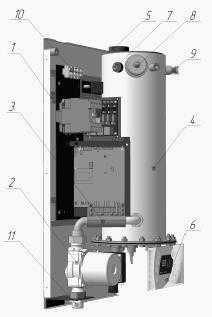

Конструкция электрических котлов Эван Warmos RX разработана с учетом интересов специалистов монтажных и сервисных организаций.

И электропитание, и вода подключаются снизу, что обеспечивает удобство доступа при монтаже и обслуживании.

В состав аппарата включен автоматический воздухоотводчик. Использованы патрубки с наружной цилиндрической трубной резьбой G3/4”.

Все основные функциональные элементы изделия легкодоступны и могут быть заменены по отдельности.

Масса и размеры агрегата снижены по сравнению с электрокотлом модели M.

Вид топлива: электричество

Мощность: от 3,75 до 30 кВт

Отапливаемая площадь помещения: от 37 м2 до 300 м2

Исполнение: настенное.

___________________________________________________________________________

___________________________________________________________________________

• Неисправности котла АОГВ-23 ЖМЗ
• Параметры и устройство газовых котлов АОГВ и АКГВ
• Автоматика котла Baxi Luna-3 Comfort
• Установка и монтаж котла Бакси Слим
• Регулировки и сервисное обслуживание котла Беретта Чао
• Определение кода ошибок и неисправностей котлов Rinnai
• Ошибки и неисправности газового котла Термет
• Значение кода ошибок и неисправностей котлов Вайлант
• Определение неисправностей и ошибок котлов Висман
• Вопросы по обслуживанию котлов Навьен
• Вопросы по неисправностям дизельных котлов Китурами
• Котлы Юнкерс – На вопросы пользователей отвечают мастера
• На вопросы по котлам Electrolux отвечают специалисты
• Ответы экспертов по ремонту котлов Нова
• Вопросы по сервису котлов Hermann
• Ответы мастеров по обслуживанию котлов Дэу
• Вопросы по обслуживанию котлов Ферроли
• Вопросы пользователей по ремонту электрокотлов Эван
• Из-за чего газовый котел АКГВ загорается и сразу же гаснет
• В чем неисправность котла Альфа Колор, если он показывает код ошибки Е01
• Из-за чего котел АОГВ зажигается и быстро гаснет
• Как следует устранять на котле Балтгаз ошибку Е01
• В чем поломка, если котел Дани зажигается, но сразу же гаснет
• Почему котел Данко загорается, но быстро тухнет
• Котел Демрад перестал держать давление, в чем неполадка
• Из-за чего котел Газлюкс начал греться и шуметь
• В чем причина, если газовый котел Кебер загорается, но быстро тухнет
• Как следует устранять на котле Китурами ошибку с кодом 01
• Из-за чего котел Конорд загорается, но сразу же тухнет
• В чем причина, если котел Лемакс зажигается и быстро тухнет
• Из-за чего котел Мимакс зажигается, но резко тухнет?
• Почему котел Очаг зажигается, но сразу же тухнет
• Почему газовый котел Росс загорается, но быстро гаснет
• В чем неисправность, если котел Сиберия загорается и резко гаснет
• Почему котел Сигнал загорается и резко тухнет
• Из-за чего может шуметь и греться котел Термет
• Почему газовый котел Термотехник зажигается, но внезапно гаснет
• Как можно устранить на котле Термона ошибку Е01
• По причине чего двухконтурный котел Электролюкс начал гудеть и нагреваться
• По каким причинам газовый котел Ферроли выдает ошибку с кодом А01
• По какой причине котел Иммергаз не функционирует на ГВС
• Почему газовый котел Навьен при нагреве постоянно выключается и сразу включается

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

wssm.ru

Обзор электрических котлов Эван Warmos RX

__________________________________________________________________________

Обзор электрических котлов Эван Warmos RX

Основные преимущества электрических котлов Эван Warmos RX

– модельный ряд с диапазоном мощности от 3,5 до 30 кВт;

– высокий уровень КПД — не менее 99 %;

– повышенная стабильность работы за счет встроенного регулятора мощности с жидкостным охлаждением;

– энегоэффективность за счет возможности плавного ступенчатого изменения мощности от 10 % до 100 % с шагом в 10 %;

– возможность регулировки удельной поверхностной нагрузки ТЭН позволяет использовать незамерзающие теплоносители;

– увеличенный срок эксплуатации;

– минимальный уровень шума;

– интуитивно понятный пользователю дисплей отображает все параметры работы системы;

– удобство монтажа и сервисного обслуживания;

– эргономичность и сниженная масса прибора;

– 5 ступеней мощности с шагом изменения 20 % от номинальной.

Главным отличием работы электрических котлов Warmos RX является энергоэффективный регулятор мощности (ЭРМ) с жидкостным охлаждением, в котором используется инновационный принцип управления нагревом, вместо простых включений и отключений мощность ТЭНов изменяется плавно, ступенями от 10 % до 100%, с шагом 10%.

Это позволит увеличить ресурс ТЭНов, исключить перекос фаз, предельно понизить зависимость работы всей отопительной системы от качества З-х фазной электросети.

При включении ТЭНа периклаз (порошкообразный теплопроводящий электроизоляционный материал), изолирующий спираль от оболочки, нагревается и стремится расшириться, растягивая оболочку ТЭНа.

При отключении оболочка сжимается, то есть происходит так называемый процесс термоциклирования. Изменения температуры периклаза достигают сотен градусов, знакопеременные механические нагрузки на оболочку — весьма значительных величин.

Возможность плавного изменения мощности ТЭНов позволяет электрокотлу Эван Warmos RX производить именно такое количество тепла, какое расходуется помещением при данной погоде.

Это не только резко уменьшает амплитуду термомеханических воздействий на оболочку ТЭНов, но и в десятки раз сокращает число таких воздействий.

В совокупности ресурс ТЭНов должен серьезно увеличиться. Сегодня специалисты прогнозируют увеличение срока службы этого узла не менее, чем в 3 раза.

Мощностью электрического котла Warmos RX будут управлять полупроводниковые приборы с жидкостным охлаждением. Благодаря отсутствию движущихся деталей, при правильно подобранном тепловом режиме срок эксплуатации полупроводниковых приборов составляет до 25 лет.

Охлаждающей жидкостью является нагреваемый теплоноситель, а оригинальная конструкция теплоотвода энергоэффективного регулятора мощности (ЭРМ) позволяет даже в режиме максимальной мощности надежно предохранять корпуса полупроводниковых приборов от перегрева.

Новый электрокотел предусматривает возможность отрегулировать потребляемую мощность в широком диапазоне, что особенно важно при ограничении мощности со стороны питающей электросети, при наличии у потребителя большого количества электрической бытовой техники.

Автоматика поддерживает постоянное давление, защищает и значительно увеличивает срок службы насоса, гидробака, трубопроводов (особенно в местах соединений) и бытовой техники, подключаемой к воде. Энергосберегающие решения состоят из модулей управления электроприводом, систем мониторинга аварийных состояний и диспетчеризации.

Котел Эван Warmos RX оснащен развитой системой диагностики. Потребитель будет своевременно извещен о необходимости проведения обслуживания. В случае угрозы безопасности работы прибора, питание ТЭНов будет отключено, при этом будет указана причина отключения.

В случае пропадания любой одной или даже любых двух фаз прибор продолжит работу с уменьшенной максимальной мощностью и непрерывным электропитанием циркуляционного насоса. При этом прибор сохранит нормальную работоспособность при напряжении «фаза-ноль» в пределах от 160 до 250 В.

Тепловая мощность, расходуемая помещением в течение отопительного сезона меняется в значительных пределах, и поэтому максимальная мощность прибора фактически используется не более недели в году (при условии правильного расчета теплового режима).

Остальную часть года электрокотел должен работать с неполной мощностью. Котлы, использующие электромеханические контакторы или реле, вынуждены выбирать между частотой включений/отключений (что напрямую связано с ресурсом и надежностью работы котла) и стабильностью поддержания температуры в помещении.

А поскольку нижняя граница колебания температуры в жилых помещениях регламентирована, то получается, что значительную часть времени электрокотел должен перегревать помещение на лишние 2—3 градуса, что приводит к дополнительным затратам.

Электрокотел Warmos RX будет выдавать как раз столько тепла, сколько необходимо, то есть его экономичность обеспечивается автоматически. Кроме того, тепло, выделяемое полупроводниковыми приборами, утилизируется и идет на нагрев теплоносителя, что также повышает энергоэффективность
всего прибора.

Удобство для монтажных и сервисных организаций

Конструкция электрических котлов Эван Warmos RX разработана с учетом интересов специалистов монтажных и сервисных организаций.

И электропитание, и вода подключаются снизу, что обеспечивает удобство доступа при монтаже и обслуживании.

В состав аппарата включен автоматический воздухоотводчик. Использованы патрубки с наружной цилиндрической трубной резьбой G3/4”.

Все основные функциональные элементы изделия легкодоступны и могут быть заменены по отдельности.

Масса и размеры агрегата снижены по сравнению с электрокотлом модели M.

Вид топлива: электричество

Мощность: от 3,75 до 30 кВт

Отапливаемая площадь помещения: от 37 м2 до 300 м2

Исполнение: настенное.

__________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________ __________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

__________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера     Протерм Скат     Протерм Медведь     Протерм Гепард     Эван
Аристон Эгис     Теплодар Купер     Атем Житомир     Нева Люкс     Ардерия     Нова
Термона     Иммергаз     Электролюкс     Конорд     Лемакс     Галан     Мора     Атон

_______________________________________________________________________________

Модели котлов    Советы по ремонту котлов    Коды ошибок    Сервисные инструкции

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Управление и обслуживание котлами Vaillant Turbotec / Atmotec

Обзор газовых котлов Житомир-3 Атем

Монтаж системы отопления частного дома

Котлы Данко, Росс и Dani – Ответы специалистов на вопросы пользователей

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант – ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и компоненты электрического котла Протерм Скат

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

stzm.ru

Конструкция и работа электрокотла Эван Warmos RX

___________________________________________________________________________

Электрокотлы отопительные Эван Warmos-RX-3,75; 4,7; 6; 7,5/220; 7,5/380; 9,45/220; 9,45/380; 12; 15; 18; 21; 24; 30 являются стационарными отопительными приборами и предназначены для отопления жилых, бытовых, производственных, сельскохозяйственных и других помещений в закрытых системах с принудительной циркуляцией теплоносителя.

Котел может применяться совместно с другими источниками теплоснабжения в качестве основного или резервного.

Устройство электрокотла Warmos RX

Рис.1. Внешний вид электрокотлов Эван Warmos RX

Работа данного аппарата основана на непосредственном преобразовании электрической энергии в тепловую при протекании электрического тока по спиралям трубчатых электронагревателей (ТЭНов).

Контроль величины энергопотребления осуществляется полупроводниковыми ключами с жидкостным охлаждением.

В качестве охлаждающей жидкости используется теплоноситель, поступающий в прибор для нагрева. Таким образом, энергия, выделяющаяся при охлаждении, используется по прямому назначению прибора.

Трубчатые нагревательные элементы в электрических котлах Эван Warmos RX-3,75; 4,7; 6; 7,5; 9,45; 12 имеют оболочку из высококачественной коррозионно-стойкой стали оптимальную технологию герметизацию, а также конструкцию, исключающую парообразование на границе с теплоносителем.

Кроме того, величина тока, выделяющаяся ТЭНом мощность и температура ТЭНов меняются ступенчато. Шаг изменения мощности составляет 20% от номинала.

Этим исключаются резкие скачки термомеханических напряжений, возникающие, при включении/отключении полной номинальной мощности.

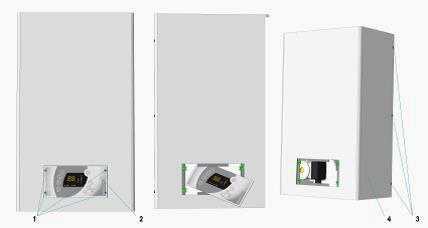

Для подключения аппарата и ремонтно-профилактических работ необходимо снять кожух. Для этого следует утопить надавливанием до щелчка центральные части крепежных клипс (1) и извлечь их, извлечь панель управления и индикации (2) из окна и, наклонив, ввести её через проём во внутренний объём прибора.

После этого отвернуть самонарезающие винты (3) с боковых поверхностей кожуха (4) и снять кожух. Установку кожуха и панели производить в обратном порядке.

Для установки клипс в отверстия – нажатием кончика клипсы о твердую поверхность необходимо выдвинуть центральную часть. Для фиксации панели – необходимо нажать на центральную часть клипсы до щелчка.

Вид прибора со снятым кожухом показан на рисунке 2, панель индикации и управления прибора – на рисунке 3.

Рис.2. Конструктивные элементы электрокотла Эван Warmos RX

Аппарат включает в свой состав следующие основные узлы:

Установочная панель (1) – Теплоноситель поступает в прибор через расположенный в левом нижнем углу прибора комбинированный патрубок (11), имеющий как наружную резьбу G 3 / 4 , так и возможность подсоединения пайкой медной трубой с наружным диаметром 20 мм.

Теплоноситель – Он приводится в движение циркуляционным насосом (2). Проходя через трубопровод (3), охлаждает полупроводниковые элементы и поступает в теплообменную емкость (4) в теплоизоляции, содержащую три ТЭНа, и возвращается в систему через верхний выходной патрубок со внутренней резьбой G11/4.

Желаемая температура на выходе, контролируемая датчиком (7), а также лимит потребления электроэнергии устанавливаются на панели управления и индикации (6).

Избыточное давление в теплообменной емкости должно находиться в пределах от 0,07 МПа (при меньшем давлении работа циркуляционного насоса становится неустойчивой), до 0,35 МПа (предельное рабочее давление компенсаторов объёма, необходимых в закрытых системах). Оно контролируется датчиком давления (8).

Независимая от микроконтроллера и охлаждаемых полупроводниковых элементов защита представлена самовозвратным термовыключателем (9), включенным в цепь катушки контактора, через основные контакты которого проходит токи питания ТЭНов.

Подключение фазных и нейтрального проводов должно производиться через винтовые кабельные зажимы (10), защитного провода — через болтовой зажим, расположенные в левом верхнем углу прибора.

Рис.3. Панель управления электрического котла Warmos RX

Для включения электрокотла Эван Warmos RX-3,75; 4,7; 6; 7,5; 9,45; 12 необходимо нажать клавишу «Сеть» (10). При этом загорится соответствующий индикатор (5).

Клавишей выбора режима контроля (13) можно перейти в режим индикации одного из параметров, при этом будет будут светиться соответствующие индикаторы давления (1), температуры (2), лимита мощности (3), на цифровом табло (6) показывается, соответственно, давление (в сотнях кПа) или текущая температура (в С), лимит мощности показывается полосовым индикатором(9).

Температуру установки или лимит мощности можно изменить, находясь в соответствующем режиме, клавишами (11) и (14).

По умолчанию и по истечении 10 с по окончании манипуляций показываются текущая температура теплоносителя и текущий уровень потребляемой мощности (на полосовом индикаторе (8).

Установив нужные лимит мощности и температуру установки нажать клавишу «нагрев» (12). При этом загорится индикатор нагрева(7). О возникновении несоответствия в работе сигнализирует индикатор (4). На цифровом индикаторе появится код ошибки.

Порядок работы электрокотла Warmos RX

Включение

Производится после подключения котла к гидросистеме и электросети, а также заполнения системы теплоносителем до требуемого среднего давления (0,12 – 0,15 МПа).

Для включения нажать соответствующую кнопку.

При этом загорается светодиод «сеть вкл/выкл», а так же индикатор, который показывает значение температуры «сеть» теплоносителя.

Проверка установки рабочей температуры и ее изменение

Для этого кратковременно нажимается кнопка или изменения температуры, индикатор начинает в мигающем режиме показывать установленное значение температуры (заводское значение 70 С) и, если требуется изменить его в большую сторону, нажимается кнопка , а если уменьшить то кнопка «+» «-».

Причем, если требуется малое изменение, можно изменять пошагово, 1 С – каждое кратковременное нажатие, а если большее то, нужно нажать и удерживать нужную кнопку. В таком случае переключение будет происходить шагом в 5 С.

После выбора температуры установки, для фиксации значения нужно кратковременно нажать кнопку Если эта кнопка не будет «выбор» нажата, то через 30 секунд, фиксация выбранной температуры произойдет автоматически.

Установка ограничения мощности электрического котла Эван Warmos RX

Заводская установка мощности 100%. Если требуется ее уменьшить нужно клавишей выбрать режим и пошаговым нажатием «выбор» «мощность» кнопки уменьшить мощность до нужного значения. Изменения происходят с шагом 20%.

Показания индикатора при этом, 10 – 100%, 8 – 80%, 6 – 60%, 4 – 40%, 2 – 20%.

При этом, пропорционально показаниям индикатора, будет изменятся высота светодиодного стола мощности. Для изменения максимальной мощности в сторону увеличения нужно нажимать клавишу.

Чтобы зафиксировать выбранное значение требуется кратковременное нажатие кнопки. Если кнопка «выбор» не будет нажата, то через 30 секунд фиксация выбранной мощности произойдет автоматически.

Включение «Нагрева»

Для этого нужно нажать кнопку «нагрев вкл/выкл». После ее нажатия будет слышен щелчок включения контактора.

Далее загорится светодиод «нагрев» и начнет медленно (30 сек) увеличиваться светодиодный столб, показывающий текущую мощность.

Его величина не может быть больше, чем у светодиодного столба, который показывает установленную максимальную мощность.

С этого момента действующая мощность определяется и регулируется в зависимости от температуры теплоносителя.

Работа регулятора температуры

После включения нагрева температура теплоносителя начинает расти и при достижении значения, которое на 3С меньше, чем установленное, мощность действующая начинает уменьшаться, при понижении же температуры она увеличивается.

Таким образом, осуществляется автоматическое поддержание температуры.

Если температура не достигает установленного значения, даже при максимальной установленной мощности, это означает, что тепловая мощность, потребляемая системой отопления больше чем мощность данной модели электрического котла Эван Warmos RX.

В таком случае нужно, уменьшить потребляемую тепловую мощность (уменьшив производительность циркуляционного насоса или количество батарей отопления), улучшить теплоизоляцию отапливаемого объекта, установить дополнительный источник тепла или заменить прибор на более мощный.

___________________________________________________________________________

___________________________________________________________________________

• Неисправности котла АОГВ-23 ЖМЗ
• Параметры и устройство газовых котлов АОГВ и АКГВ
• Автоматика котла Baxi Luna-3 Comfort
• Установка и монтаж котла Бакси Слим
• Регулировки и сервисное обслуживание котла Беретта Чао
• Определение кода ошибок и неисправностей котлов Rinnai
• Ошибки и неисправности газового котла Термет
• Значение кода ошибок и неисправностей котлов Вайлант
• Определение неисправностей и ошибок котлов Висман
• Вопросы по обслуживанию котлов Навьен
• Вопросы по неисправностям дизельных котлов Китурами
• Котлы Юнкерс – На вопросы пользователей отвечают мастера
• На вопросы по котлам Electrolux отвечают специалисты
• Ответы экспертов по ремонту котлов Нова
• Вопросы по сервису котлов Hermann
• Ответы мастеров по обслуживанию котлов Дэу
• Вопросы по обслуживанию котлов Ферроли
• Вопросы пользователей по ремонту электрокотлов Эван
• Из-за чего газовый котел АКГВ загорается и сразу же гаснет
• В чем неисправность котла Альфа Колор, если он показывает код ошибки Е01
• Из-за чего котел АОГВ зажигается и быстро гаснет
• Как следует устранять на котле Балтгаз ошибку Е01
• В чем поломка, если котел Дани зажигается, но сразу же гаснет
• Почему котел Данко загорается, но быстро тухнет
• Котел Демрад перестал держать давление, в чем неполадка
• Из-за чего котел Газлюкс начал греться и шуметь
• В чем причина, если газовый котел Кебер загорается, но быстро тухнет
• Как следует устранять на котле Китурами ошибку с кодом 01
• Из-за чего котел Конорд загорается, но сразу же тухнет
• В чем причина, если котел Лемакс зажигается и быстро тухнет
• Из-за чего котел Мимакс зажигается, но резко тухнет?
• Почему котел Очаг зажигается, но сразу же тухнет
• Почему газовый котел Росс загорается, но быстро гаснет
• В чем неисправность, если котел Сиберия загорается и резко гаснет
• Почему котел Сигнал загорается и резко тухнет
• Из-за чего может шуметь и греться котел Термет
• Почему газовый котел Термотехник зажигается, но внезапно гаснет
• Как можно устранить на котле Термона ошибку Е01
• По причине чего двухконтурный котел Электролюкс начал гудеть и нагреваться
• По каким причинам газовый котел Ферроли выдает ошибку с кодом А01
• По какой причине котел Иммергаз не функционирует на ГВС
• Почему газовый котел Навьен при нагреве постоянно выключается и сразу включается

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

wssm.ru
