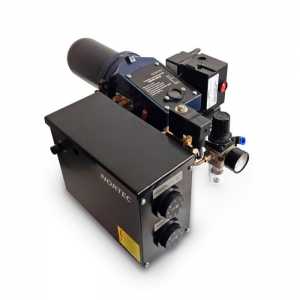

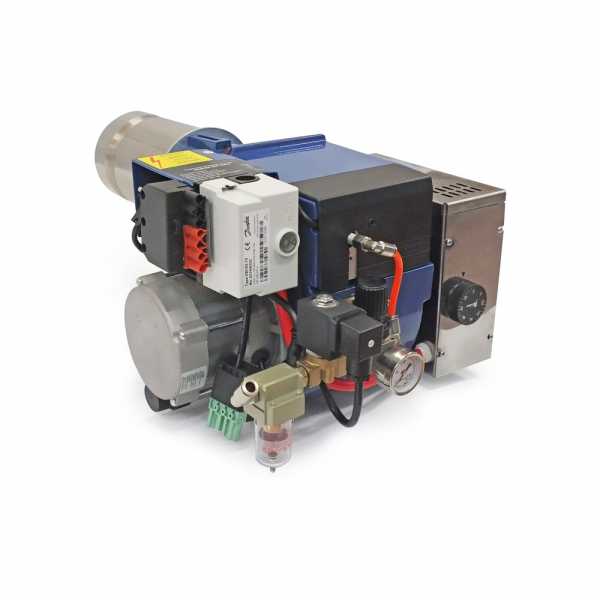

Горелка на отработанном масле (универсальная) NORTEC WB 40S для котлов и теплогенераторов
Спецификации
| Мощность нагрева | 12-50 кВт |
| Расход воздуха | 4 м³/час |
| Потребление топлива | 1–4 кг/час |
| Энергопотребление | 900 Вт |
| Вес | 15 кг |
| Топливо | жидкое топливо |
Смотреть все
Обзор

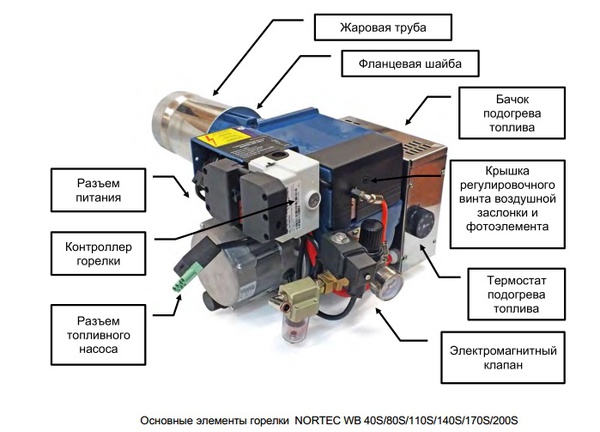

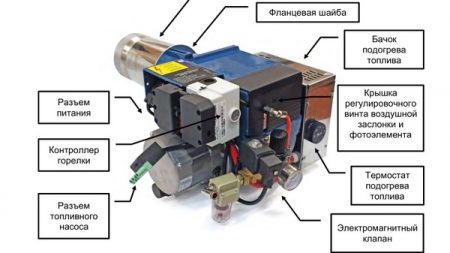

Горелки NORTEC сочетают в себе функции подачи, подогрева топлива, распыления топливо-воздушной смеси, розжига и наблюдения за качеством пламени, обеспечивая полностью автоматизированный процесс горения. Горелка NORTEC WB — уникальный продукт разработки группы NORTEC, сочетающий в себе надежность, компактность, экономичность и оптимальную стоимость.
Универсальные горелки NORTEC WB просты в эксплуатации, отвечают самым высоким стандартам качества и обеспечиваются 100% гарантийным и постгарантийным обслуживанием ООО «ТК-Сервис».

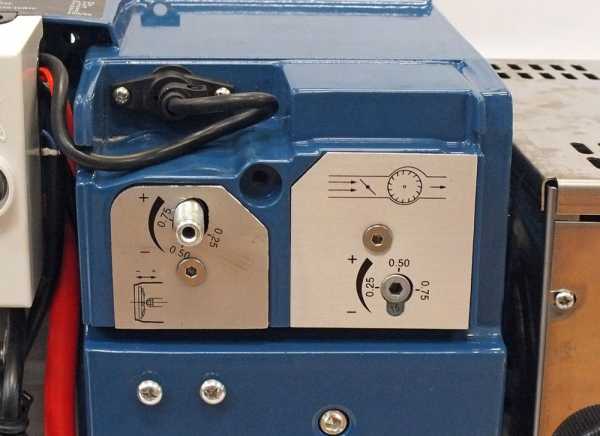

Регулировка воздушной заслонки
Датчик перелива топлива
Сетчатый фильтр в бачке нагревателя
Преимущества горелок NORTEC
Основные узлы и агрегаты горелок NORTEC WB поставляются европейскими производителями, такими как Siemens (Германия), Fida (Италия), Danfoss (Дания), что обеспечивает высокий уровень качества и безотказности.
Применение горелок NORTEC WB 40S
Горелки NORTEC могут применяться как для отопления, так и в технологических процессах. Горелки неприхотливы в обслуживании и могут использовать широкий спектр видов жидкого топлива:
- Дизельное топливо
- Сырую нефть
- Газовый конденсат
- Пиролизное (синтетическое) топливо
- Отработанные машинные и технические масла
- Растительные масла и биотопливо
- Жидкие животные жиры
- Печное топливо
Горелки NORTEC WB могут использоватся с большинством теплогенераторов и водогрейных котлов, номинальная мощность которых лежит в пределах от 12 до 50 кВт. Горелки имеют регулируемый фланец, облегчающий установку горелки и ее обслуживание, поставляются полностью готовыми к работе в комплекте с топливным насосом и фильтром.
|
|
|

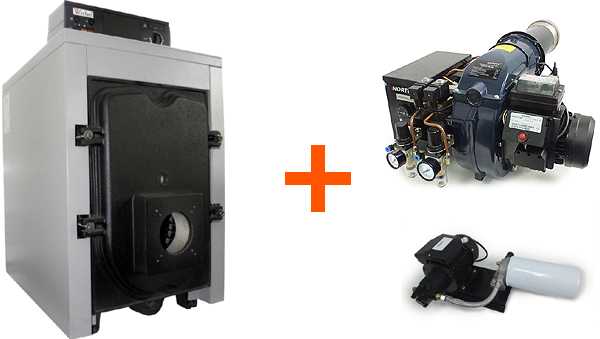

| Применение с теплогенераторами | Применение с топительными котлами |
Габаритные и присоединительные размеры горелок NORTEC WB 40S
| Модель / mm | A | B | C | D | E | F | G | K | L | M |
| NORTEC WB 40S | 338 | 242 | 172 | 78 | 85 | 204 | 89 | 120 | 160 | 11 |
Комплект поставки:
- Горелка NORTEC WB 40S
- Насосный агрегат с фильтром тонкой очистки
- Универсальный присоединительный фланец
- Асбестовая прокладка
- Манометр
- Комплект топливных шлангов
- Пневмошланг 5 п.м.
- Инструкция по эксплуатации
www.nortec.pro

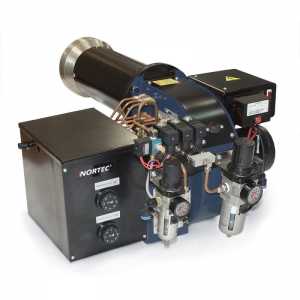

Горелка на отработке NORTEC WB 40
Обзор
Горелки NORTEC WB могут использоваться с большинством теплогенераторов и водогрейных котлов, номинальная мощность которых лежит в пределах от 15 до 45 кВт. Горелки имеют регулируемый фланец, облегчающий установку горелки и ее обслуживание, поставляются полностью готовыми к работе в комплекте с топливным насосом и фильтром.
Горелки на отработанном масле NORTEC WB имеют ряд существенных отличий от горелок других производителей, дающих горелкам NORTEC безусловные конкурентные преимущества:
- Усиленные требования к качеству сборки и используемым комплектующим.
- 100% заводской контроль качества и предпродажная регулировка.
- Постоянная работа над конструктивным улучшением горелок.
- Форсунки с увеличенным углом распыла для оптимизации формы факела.
- Улучшенные электромагнитные клапаны
- Электронный блок управления Siemens (Сделано в Германии).
- Трансформатор Fida (Сделано в Италии).
- Насосный агрегат (подъемное устройство) с фильтром входят в комплект поставки.
Основные узлы и агрегаты горелок NORTEC WB поставляются европейскими производителями, такими как Siemens (Германия), Fida (Италия), Danfoss (Дания), что обеспечивает высокий уровень качества и безотказности.
Виды топлива
Горелки NORTEC могут применяться как для отопления, так и в технологических процессах. Горелки неприхотливы в обслуживании и могут использовать широкий спектр видов жидкого топлива:
- Дизельное топливо
- Сырая нефть
- Пиролизное (синтетическое) топливо
- Газовый конденсат
- Отработанные машинные и технические масла
- Растительные масла и биотопливо
- Жидкие животные жиры
- Печное топливо
Преимущества
Датчик перелива топлива
Форсунка с увеличенным углом распыла
Подъемный агрегат в комплекте
Комплект поставки
- Горелка NORTEC WB40
- Насосный агрегат с фильтром тонкой очистки
- Универсальный присоединительный фланец
- Асбестовая прокладка
- Манометр
- Комплект топливных шлангов
- Пневмошланг 5 п.м.
- Инструкция по эксплуатации

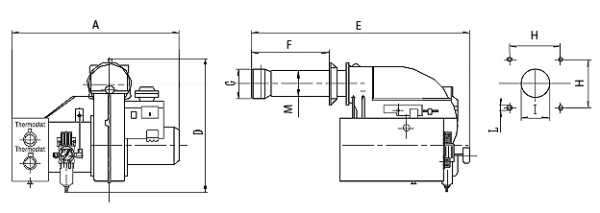

Габариты и присоединительные размеры
| Модель / мм | A | D | E | F | G | H | I | L | M |
|---|---|---|---|---|---|---|---|---|---|
| NORTEC WB40 | 350 | 300 | 440 | 30-100 | – | 90-115 | 90 | M8 | 90 |
www.nortec.pro
Горелка на отработанном масле Nortec WB 40
Универсальные горелки NORTEC WB40 подходят для большинства теплогенераторов и водогрейных котлов мощностью от 15 до 45 кВт. Устройства оснащены универсальным присоединительным фланцем, который обеспечивает удобную установку и обслуживание горелки. NORTEC WB40 поставляются полностью готовыми к работе. В состав комплекта входят топливный насос, фильтром тонкой очистки, асбестовая прокладка, манометр, комплект топливных шлангов, пневмошланг 5 п.м.
Преимущества горелки
- Дополнительная очистка топлива. Перед подачей в форсуночный узел топливо проходит через дополнительный мелкоячеистый сетчатый фильтр в камере предварительного подогрева, что обеспечивает его очищение. Благодаря этому увеличивается межсервисный интервал форсунки.
- Основной фильтр — обычный автомобильный. Также очистка топлива осуществляется стандартным автомобильным масляным фильтром, который можно быстрй и недорого заменить при загрязнении.
- Предварительный подогрев воздуха. Благодаря тому, что воздушная магистраль первичного (сжатого) воздуха проходит через разогретый до 60–110 °С объем топлива в камере подогрева, улучшается сгорание топлива, снижается образование смолы, увеличивается КПД и интервал между обслуживанием горелки.
- Фильтр-влагоотделитель. Фильтр-влагоотделитель в системе подачи воздуха от внешнего компрессора позволяет исключить наличие влаги и масла в топливо-воздушной смеси, что делает работу горелки более стабильной с любым типом компрессоров и повышает КПД.
- Удобная регулировка вторичного воздуха. Благодаря удобной и надежной регулировке вторичного воздуха обеспечивается простота настройки горелки с любым типом котлов и теплогенераторов.
- Дополнительный датчик перелива. Безопасность работы горелки NORTEC WB40 обеспечивает дополнительный датчик перелива топлива.
- Легкое обслуживание. Устройство камеры предварительного разогрева топлива обеспечивает легкое обслуживание. Также оно предотвращает заклинивание датчика уровня топлива от его загрязнения.
- Все необходимые шланги в комплекте. Горелки комплектуются топливными и воздушными шлангами для удобства наших клиентов.
energomir.su
Горелка на отработанном масле (универсальная) NORTEC WB 80S для котлов и теплогенераторов
Спецификации
| Мощность нагрева | 40-80 кВт |
| Воздухообмен | 8 м³/час |
| Потребление топлива | 3—7 кг/час |
| Энергопотребление | 1100 Вт |
| Вес | 20 кг |
| Топливо | жидкое топливо |
Смотреть все
Обзор
Преимущества горелок NORTEC WB 80S:
Горелки NORTEC серии WB 80S разработаны группой NORTEC для использования в бытовых и промышленных отопительных котлах и теплогенераторах номинальной мощностью от 40 до 80 кВт.
Универсальные горелки NORTEC WB имеют ряд неоспоримых конкурентных преимуществ, делающих их одним из лучших продуктов в своем классе. Горелки отвечают самым высоким стандартам качества и обеспечиваются 100% гарантийным и постгарантийным обслуживанием ООО «ТК-Сервис».
|
Регулировка воздушной заслонки |
Датчик перелива топлива |
Сетчатый фильтр в бачке нагревателя |
- Большинство горелок, присутствующих на рынке, имеет воздушную заслонку поворотного типа, фиксируемую в нужном положении прижимным винтом. Заслонки такого типа имеют большой люфт и отрегулировать горелку по вторичному воздуху бывает проблематично. В отличие от наших конкурентов, регулировочная заслонка вторичного воздуха горелок NORTEC выполнена не поворотной, а сдвижной. Перемещение заслонки обеспечивается вращением регулировочного винта, что обеспечивает высокую точность и надежную фиксацию регулировки.
- Горелки NORTEC WB 80S оснащаются дополнительным датчиком перелива топлива. Если случится так, что основной поплавок в камере подогрева не сработает или топливо начнет кипеть при неправильно заданной температуре нагрева, датчик перелива отключит горелку до момента устранения неисправности. Это повышает безопасность эксплуатации горелки и ставит ее в один ряд с лучшими европейскими образцами.
- Дополнительный мелкоячеистый сетчатый фильтр в камере предварительного подогрева обеспечивает максимальную чистоту топлива перед подачей его в форсуночный узел, тем самым увеличивая межсервисный интервал форсунки.
- В качестве основного фильтрующего элемента применяется стандартный автомобильный масляный фильтр, который обеспечивает высокую степень предварительной очистки топлива и возможность быстрой и недорогой замены при загрязнении. Межсервисные интервалы горелки благодаря этому значительно выросли.
- Воздушная магистраль первичного (сжатого) воздуха проходит через разогретый до 60-110°С объем топлива в камере подогрева. Это улучшает сгорание топлива, уменьшает смолообразование, повышает КПД и увеличивает межсервисный интервал горелки.
- Наличие фильтра-влагоотделителя в системе подачи воздуха от внешнего компрессора позволяет исключить наличие влаги и масла в топливо-воздушной смеси, что делает работу горелки более стабильной с любым типом компрессоров и повышает КПД.
- Конструкция камеры предварительного разогрева топлива обеспечивает легкое обслуживание и предотвращает заклинивание датчика уровня топлива от его загрязнения.
- Горелки комплектуются не только топливными, но и воздушными шлангами для удобства наших клиентов.
- С октября 2014 г. горелки NORTEC имеют оцинкованый бачок нагревателя, что исключает коррозию и попадание частиц ржавчины или краски в форсунки.
Основные узлы и агрегаты горелок NORTEC WB поставляются европейскими производителями, такими как Siemens (Германия), Fida (Италия), Danfoss (Дания), что обеспечивает высокий уровень качества и безотказности.
Применение горелок NORTEC WB 80S
Горелки NORTEC могут применяться как для отопления, так и в технологических процессах. Горелки неприхотливы в обслуживании и могут использовать широкий спектр видов жидкого топлива:
- Дизельное топливо
- Сырую нефть
- Газовый конденсат
- Пиролизное (синтетическое) топливо
- Отработанные машинные и технические масла
- Растительные масла и биотопливо
- Жидкие животные жиры
- Печное топливо
Горелки NORTEC WB могут использоватся с большинством теплогенераторов и водогрейных котлов, номинальная мощность которых лежит в пределах от 40 до 80 кВт. Горелки имеют регулируемый фланец, облегчающий установку горелки и ее обслуживание, поставляются полностью готовыми к работе в комплекте с топливным насосом и фильтром.
|
|
|
| Применение с теплогенераторами | Применение с топительными котлами |
Габаритные и присоединительные размеры
| Модель / mm | A | B | C | D | E | F | G |
| NORTEC WB 80S | 370 | 268 | 196 | 95 | 105 | 196 | 95 |
www.nortec.pro
Горелка на отработке NORTEC WB 60
Обзор
Горелки NORTEC WB 60 могут использоваться с большинством теплогенераторов, бытовых и промышленных водогрейных котлов, номинальная мощность которых лежит в пределах от 30 до 59 кВт. Горелки поставляются полностью готовыми к работе в комплекте с топливным насосом и фильтром. Горелки отвечают самым высоким стандартам качества и обеспечиваются 100% гарантийным и постгарантийным обслуживанием.
Универсальные горелки NORTEC WB 60 имеют ряд неоспоримых конкурентных преимуществ, делающих их одним из лучших продуктов в своем классе:
- Усиленные требования к качеству сборки и используемым комплектующим.
- 100% заводской контроль качества и предпродажная регулировка.
- Постоянная работа над конструктивным улучшением горелок.
- Форсунки с увеличенным углом распыла для оптимизации формы факела.
- Улучшенные электромагнитные клапаны
- Электронный блок управления Siemens (Сделано в Германии).
- Трансформатор Fida (Сделано в Италии).
- Насосный агрегат (подъемное устройство) с фильтром входят в комплект поставки.
Основные узлы и агрегаты горелок NORTEC WB поставляются европейскими производителями, такими как Siemens (Германия), Fida (Италия), Danfoss (Дания), что обеспечивает высокий уровень качества и безотказности.
Виды топлива
Горелки NORTEC могут применяться как для отопления, так и в технологических процессах. Горелки неприхотливы в обслуживании и могут использовать широкий спектр видов жидкого топлива:
- Дизельное топливо
- Сырая нефть
- Пиролизное (синтетическое) топливо
- Газовый конденсат
- Отработанные машинные и технические масла
- Растительные масла и биотопливо
- Жидкие животные жиры
- Печное топливо
Преимущества
Регулировка воздушной заслонки
Датчик перелива топлива
Сетчатый фильтр в бачке нагревателя
Комплект поставки
- Горелка NORTEC WB60
- Насосный агрегат с фильтром тонкой очистки
- Универсальный присоединительный фланец
- Асбестовая прокладка
- Манометр
- Комплект топливных шлангов
- Пневмошланг 5 п.м.
- Инструкция по эксплуатации
Габариты и присоединительные размеры
| Модель / мм | A | D | E | F | G | H | I | L | M |
|---|---|---|---|---|---|---|---|---|---|
| NORTEC WB60 | 450 | 300 | 530 | 50-110 | – | 90-115 | 90 | M8 | 90 |
www.nortec.pro
Теплогенераторы с горелками NORTEC WB
Пример использования теплогенераторов и горелок на отработанном масле для отопления производственно-складского комплекса в г. Подольске Московской области.
На объекте применены теплогенераторы Tecnoclima ТC-E с универсальными горелками NORTEC WB на отработанном масле мощностью от 40 до 270 кВт:
Административно-складской комплекс (678 кв.м):
- Теплогенератор Tecnoclima ТС100Е + горелка NORTEC WB230
- Теплогенератор TecnoclimaТС45Е + горелка NORTEC WB60
Цех металлообработки (480 кв.м):
- Tecnoclima ТС45Е + горелка NORTEC WB60
Цех покраски (360 кв.м):
- Теплогенератор ТС200Е + горелка NORTEC WB270
Теплогенераторы с горелками и топливные баки размещены в выгороженном техническом помещении непосредственно в отапливаемом здании.
Подача нагретого воздуха в отапливаемое помещение производится по системе воздуховодов, рециркуляция свободная.
Отработанное масло для питания горелок содержится в пластиковых емкостях объемом 1000 л. Подача сжатого воздуха к горелкам производится по централизованной пневмосети.
Комбинация горелок NORTEC WB и теплогенераторов Tecnoclima показала свою эффективность и безотказность в работе.
|

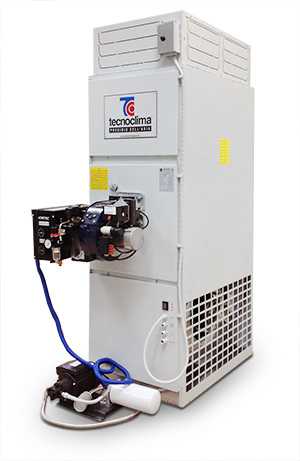

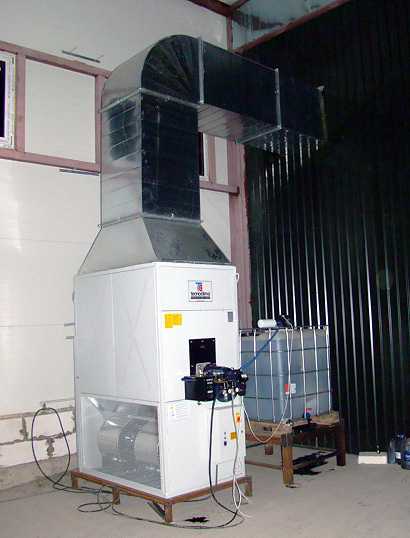

Теплогенератор с горелкой NORTEC WB60
|
Временное питание из бочки
|
Насосный агрегат NORTEC
|
|
Второй теплогенератор с горелкой NORTEC WB40
|
Горелка NORTEC WB40
|
Теплогенератор с горелкой NORTEC WB230
|
|
Горелка NORTEC WB230
|
Горелка NORTEC WB230 в работе
|
Теплогенератор с топливным баком
|
Смотреть другие примеры выполненных объектов…
Задать вопрос:
www.otrabotka.ru
Каталог оборудования NORTEC | NORTEC — Климатическая техника (Официальный сайт)

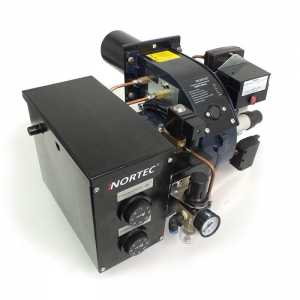

Горелка универсальная NORTEC WB 40S

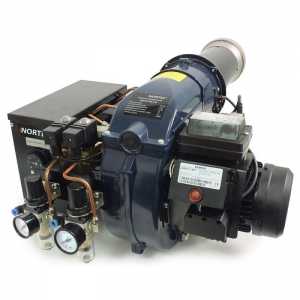

Горелка универсальная NORTEC WB 80S
Горелка универсальная NORTEC WB 110S
Горелка универсальная NORTEC WB 140S
Горелка универсальная NORTEC WB 170S
Горелка универсальная NORTEC WB 200S
Горелка универсальная NORTEC WB 240S
Горелка универсальная NORTEC WB 320S
Горелка универсальная NORTEC WB 400S
Горелка универсальная NORTEC WB 500S
Горелка универсальная NORTEC WB 650ST
Горелка универсальная NORTEC WB 1200ST
Горелка на отработке NORTEC WB 40
Горелка на отработке NORTEC WB 60
Горелка на отработке NORTEC WB 120
Горелка на отработке NORTEC WB 170
Горелка на отработке NORTEC WB 230
Горелка на отработке NORTEC WB 270
Горелка на отработке NORTEC WB 350
Горелка на отработке NORTEC WB 550
Горелка на отработке NORTEC WB 650

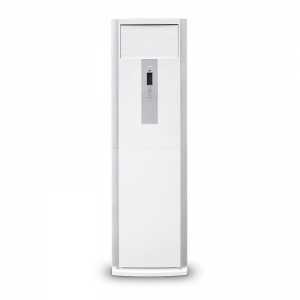

Осушитель воздуха NORTEC CDH-90
Осушитель воздуха NORTEC CDH-120

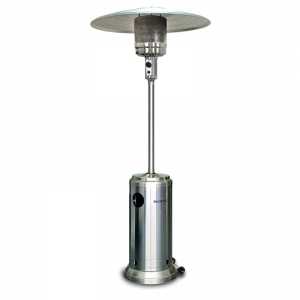

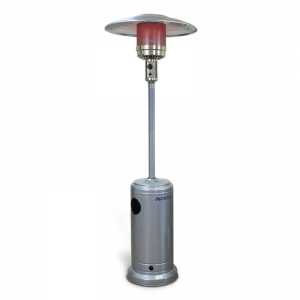

Уличный обогреватель NORTEC GardenSun MPH 12C
Уличный обогреватель NORTEC GardenSun MPH 12S

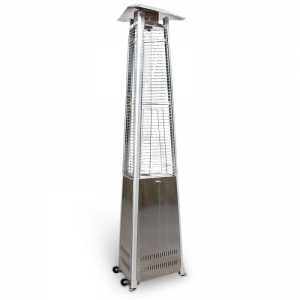

Уличный обогреватель NORTEC Pyramid TPH 12S
Уличный обогреватель NORTEC Pyramid TPH 12SR

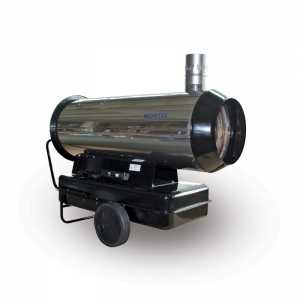

Тепловые пушки NORTEC NDH DFS (без дымохода)
Тепловые пушки NORTEC NDH UFS (с дымоходом)

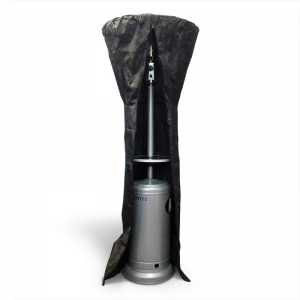

Чехол для обогревателя NORTEC GardenSun
