Скважинные насосы Wilo (Вило для скважины: модели, характеристики

Содержание

Ни одна сфера деятельности человека в промышленности и быту не обходится без применения насосного оборудования. Насосные агрегаты используются для перекачивания жидкости, повышения давления, дренажа, выкачивания из скважин и т.п.

С помощью скважинных насосов компенсируются неудобства частных и загородных домов, где нет центрального водоснабжения, а так же насосы для скважин широко применяются в разных сферах промышленности, ЖКХ, снабжения водой бассейнов и т.д. Большой популярностью пользуются скважинные насосы Wilo, которые представлены большим выбором модельного ряда.

Преимущества насосов Wilo

Немецкая компания Вило пользуется особой популярностью на рынке среди насосного оборудования. Это связано со многими факторами. В изготовлении своей продукции компания пользуется самыми передовыми и развитыми технологиями, повышающими качество и эффективность получаемых изделий.

Насосное оборудование Вило

К главным преимуществам скважинных насосов можно отнести:

  • практически бесшумность во время работы;
  • мизерные затраты на электроэнергию, по сравнению с другими брендами;
  • качество сборки и комплектующих;
  • легкость в использовании и при ремонте оборудования;
  • множество сервисных центров.

к меню ↑

Классификация и применение скважинных насосов Wilo

Скважинные насосы Вило предназначены для забора воды из скважин и подачи к потребителю. Такие агрегаты способны качать воду с глубины свыше 20 метров. Данные устройства устанавливаются в колодцах, скважинах или различных резервуарах. С их помощью можно создавать сильный напор жидкости, которую перекачивает насос и в которой содержится не значительное количество песка и примесей. Скважинные насосы отлично подойдут для полива приусадебных и огородных участков, систем пожаротушения и подачи воды в автоматическом режиме.

Скважинные насосы Вило выполняются в вертикальном (стандартном) и горизонтальном исполнениях. Горизонтальные насосы чаще применяются для закачивания воды с озер или рек, которые находятся в значительной отдаленности, что не мешает поддерживать хороший напор воды. Для предотвращения перегрева, а так же поломки электродвигателя горизонтального насоса потребуется использование кожуха для охлаждения.

Автоматика насосного оборудования данного бренда следит за требуемым давлением в трубопроводе и автоматически подкачивает жидкость до нужного уровня. В связи с этим вмешательство человека практически не требуется, кроме некоторых исключений. При выборе насоса следует учитывать свойства скважины, для которой подбираются технические характеристики насоса. Агрегаты выполняются из нержавеющей стали.

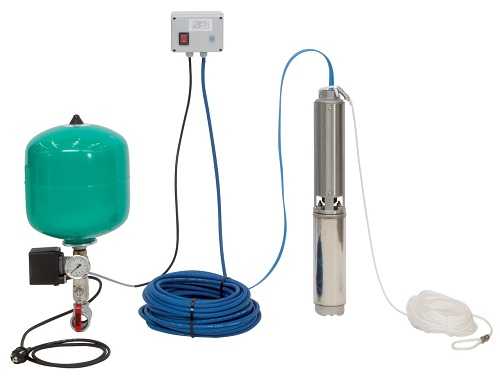

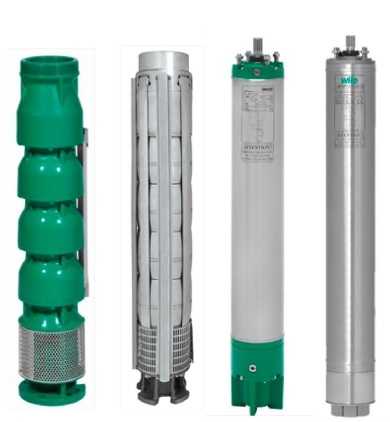

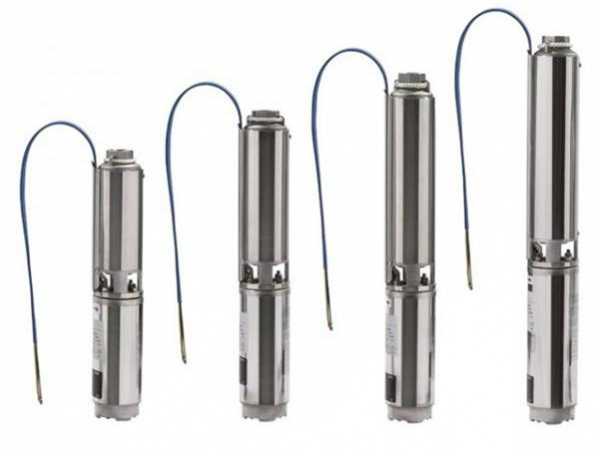

Скважинные насосы WILO


к меню ↑

Виды и описание

Насосы для скважин Wilo изготавливаются в нескольких конфигурациях, которые делятся на:

  • погружные;
  • поверхностные.

Погружные устройства выглядят как вытянутые капсулы, в которых размещается электродвигатель, водяная камеры, автоматика и рабочий элемент. Рабочая камера представлена крыльчаткой, которая нагнетает перекачиваемую жидкость через трубки в виде спиралей, которые усиливают напор. Эксплуатировать такие агрегаты нужно при полном погружении в воду. Они создают напор до 50 метров и перекачивают до 40 л/мин, в зависимости от модели.

Поверхностные насосы используются без погружения в воду. Их располагают на рабочей платформе возле скважины, а в воду опускают рукав или шланг. Функции всаса выполняет крыльчатка. Такие агрегаты имеют меньшую производительность, что сказывается на расстоянии, на которое способны качать воду насосы — до 15 метров.

У всех скважинных насосов есть уровни забора жидкости, по которому их можно разделить на:

  • глубинные;
  • стандартные.

Наиболее частое применение получили модели со стандартным забором жидкости. Это объясняется тем, что для частного пользования на огородных участках вода расположена на небольшой глубине, до 20-40 метров и нет необходимости для глубоководных разработок.

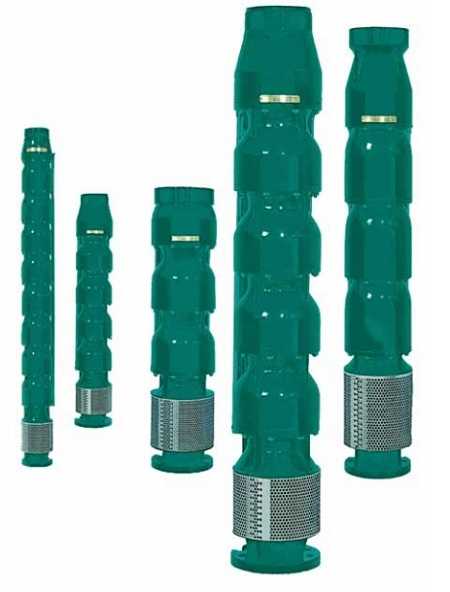

Различные виды насосов WILO

Использование глубинных насосов позволяет качать воду даже с глубины 80 метров, при этом будет сохраняться сильный напор жидкости. Поверхностные установки похвастаться такими параметрами не способны.

По принципу действия погружные насосы Вило можно разделить на следующие виды:

  • центробежные;
  • винтовые;
  • вихревые.

Из этих трех видов, самыми распространенными являются центробежные агрегаты. Это связано с тем, что внутри насоса расположены от одного до нескольких колес, которые берут на себя все функции работы по перекачке жидкости. Колеса имеют одинаковое направление вращения. Данные агрегаты довольно практичны и удобны в использовании. Работа вихревых устройств Wilo о

снована на создании искусственного вихревого потока во внутренней камере, что позволяет образовываться дальнейшему нагнетанию и проходу жидкости.
к меню ↑

Описание и технические характеристики моделей

Как упоминалось ранее модельный ряд скважинных насосов Wilo разнообразен, спектр их применения довольно обширен и можно выделить несколько серий:

  • TW/TWI 5;
  • TWU 3;
  • TWU 4;
  • TWI 4;
  • TWU 6-8-10;
  • TWI 6-8-10;
  • EMU 6-8-10-12-24;
  • SPU/SPI.

Мощность двигателя каждой модели из этих серий разная, поэтому заносить в таблицу их нет смысла.

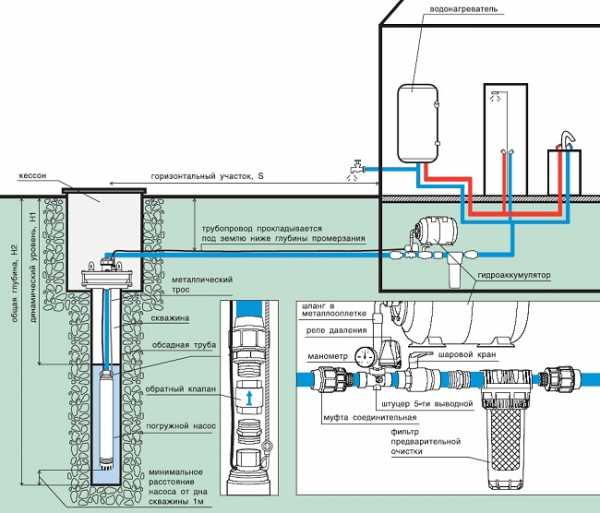

Схема установки скважинного насоса


к меню ↑

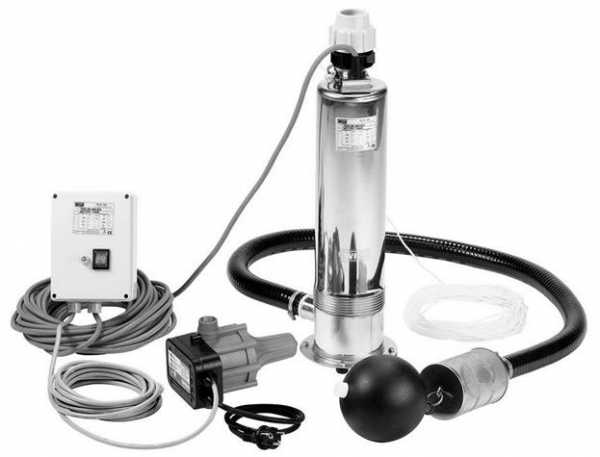

Вило-Sub TWI 5/TWI 5-SE

Насосы представленной серии имеют диаметр 5 дюймов и являются многоступенчатыми. Основное предназначение этих устройств — снабжение водой трубопроводов частных домов, полив дачных участков, огородов, а так же откачивание технической воды из емкостей. Максимальной глубиной поднятия жидкости обладает модель из этой серии TWI 5 304-308 (до 85 метров), но с малым объемом перекачки 6 м³/ч. Для большого объема есть модель TWI 5 903-904 — до 16 м³/ч.

Технические характеристики:

Наименование Параметр
Напряжение сети, В 220/380
Максимальное давление, бар 10
Максимальная температура жидкости, °C  +5 — +35
Вид защиты IP 68
Напорная сторона Rp 1¼
Сторона всаса SE Rp 1¼

К преимуществам данной серии можно отнести:

  • двигатель защищен от перегрева;
  • есть поплавковый выключатель;
  • благодаря функции самоохлаждения, можно устанавливать не погружая в воду;
  • установлен фильтрующий стакан.

Корпус агрегата выполнен из нержавеющей стали, так же установлены графитовые или керамические скользящие уплотнения.

к меню ↑

Вило-Sub TWU 3

Насосы этой серии разработаны для выкачивания жидкости из артезианских скважин с частицами объем, которых достигает 50 мг/м³. Небольшой диаметр агрегатов (74 мм) позволяет использовать их в трубах 90 мм. Рабочие ступени, расположенные внутри корпуса, набраны в зависимости от модели и напора воды. Полимер, применяемый для рабочего колеса Noril, устойчив к частым примесям, в частности к песку.

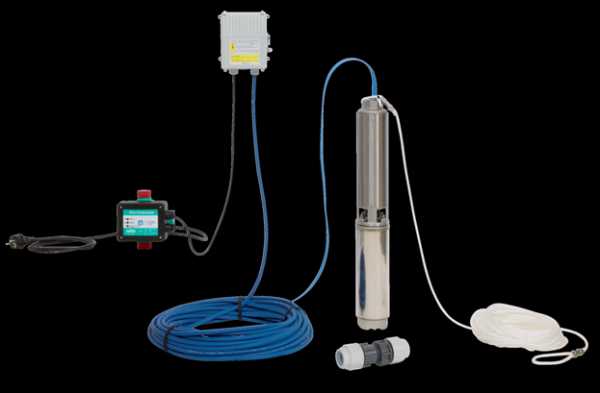

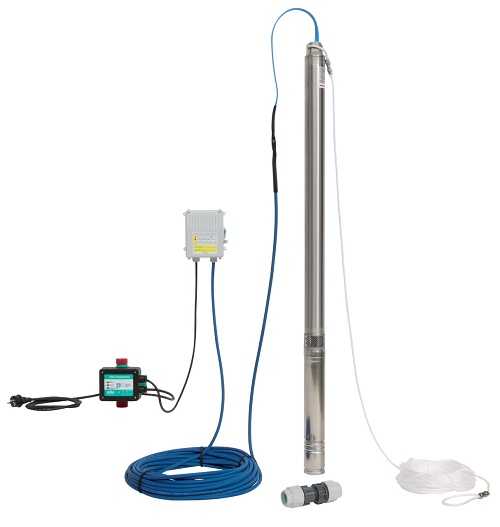

Скважинный насос Wilo-Sub TWU 3

Применяются насосы для снабжения водой трубопроводов частных домов, полив дачных участков, огородов, в пожаротушении, перекачивании или заполнении жидкости в резервуары. Максимальный подъем жидкости данной серии 130 метров.

Технические характеристики:

Наименование Параметр
Напряжение сети, В 220/380
Максимальное содержание песка, г/м3 50
Максимальная температура жидкости, °C  +3- +35
Вид защиты IP 58
Количество пусков, макс., ч 30
Глубина опускания, макс., м 150
Напорная сторона Rp 1

К преимуществам данной серии можно отнести:

  • обратный клапан;
  • можно перемотать двигатель при сгорании;
  • все детали выполнены из антикоррозийного материала;
  • монтаж вертикально или горизонтально;

Корпус агрегата выполнен из нержавеющей стали, вал, гидравлическая система тоже из нержавейки, рабочие колеса — поликарбонат.
к меню ↑

Вило-Sub TWU 4

Скважинные насосы Wilo-Sub TWU 4 разработаны для выкачивания жидкости из артезианских скважин с частицами объем, которых достигает 40 мг/м³. Предназначение и описание устройства такое же, как у предыдущей серии. Скважинный насос Wilo Sub TWU 4 отличается техническими параметрами.

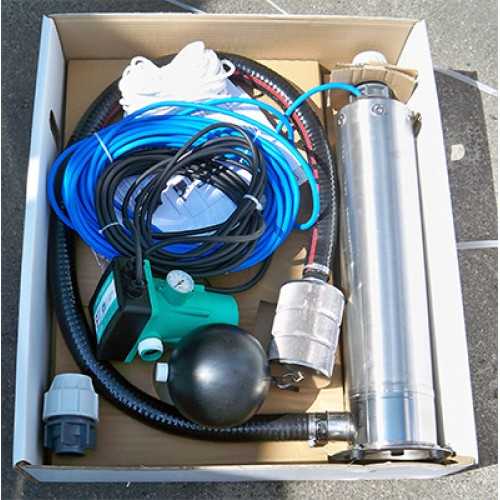

Пакет для полива Wilo TWU 4

Технические характеристики:

Наименование Параметр
Напряжение сети, В 220/380
Максимальное содержание песка, г/м³ 60
Максимальная температура жидкости, °C  -3- +35
Вид защиты IP 68
Режим работы непрерывный
Глубина опускания, макс., м 200
Напорная сторона Rp 1½ ‐ Rp 2
Максимальное количество пусков, ч 20

К преимуществам данной серии можно отнести:

  • надежность изделия;
  • обратный клапан;
  • рабочие колеса долговечны и прочные;
  • монтаж вертикально или горизонтально.

Корпус насоса, мотора, вала выполнены из нержавеющей стали.
к меню ↑

Вило-Sub TWI 4-B

Насосы этой серии могут выкачивать жидкость из артезианских скважин с частицами объем, которых достигает 50 мг/м³. Предназначение и описание устройства такое же, как у предыдущей серии. Отличаются они техническими параметрами.

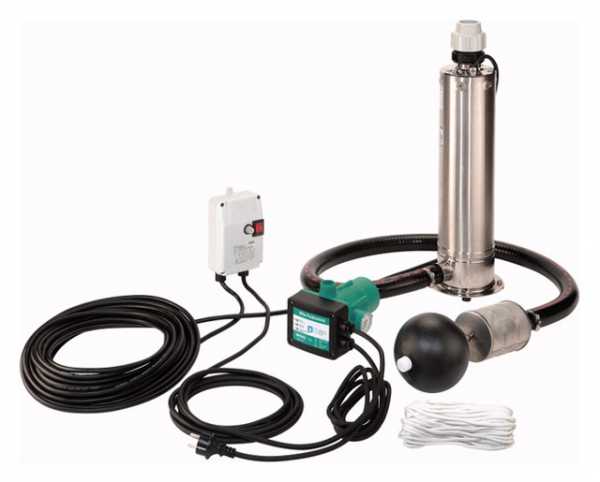

Насос для колодца Wilo-Sub TWI 4

Технические характеристики:

Наименование Параметр
Напряжение сети, В 220/380
Максимальное содержание песка, г/м³ 50
Максимальная температура жидкости, °C  -3- +30
Вид защиты IP 68
Режим работы S1
Глубина опускания, макс., м 350
Напорная сторона Rp 1¼ ‐ Rp 2
Максимальное количество пусков, ч 20

К преимуществам данной серии можно отнести:

  • обратный клапан;
  • монтаж вертикально или горизонтально;
  • техническое обслуживание простое, установка и снятие не занимает много времени.

Корпус насоса, мотора, вала выполнены из нержавеющей стали.
к меню ↑

Вило-Sub TWU 6-8-10-B

Устройства этой серии могут выкачивать жидкость из артезианских скважин с частицами объем, которых достигает 50 мг/м³. Предназначение и описание устройства такое же, как у предыдущей серии. Отличаются они техническими параметрами.

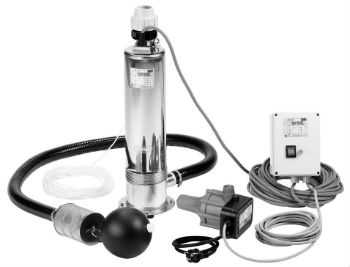

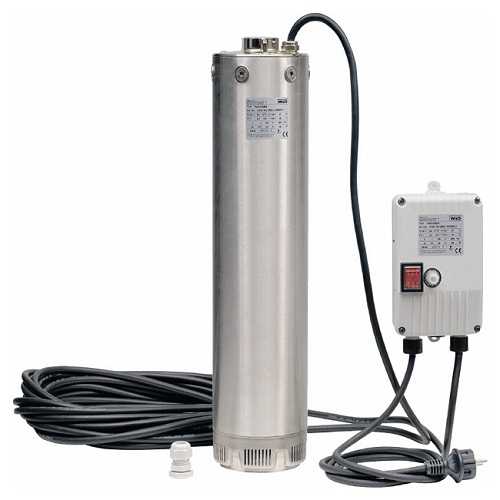

Насос для водоснабжения Wilo Sub TWI 5 / TWI 5-SE

Технические характеристики:

Наименование Параметр
Напряжение сети, В 380
Максимальное содержание песка, г/м³ 50
Максимальная температура жидкости, °C  -3- +30
Вид защиты IP 68
Режим работы S1
Глубина опускания, макс., м от 250 до 360
Напорная сторона Rp 2 — Rp 5
Максимальное количество пусков, ч 20

К преимуществам данной серии можно отнести:

  • глубокое погружение — до 350 метров;
  • обратный клапан;
  • монтаж вертикально или горизонтально;
  • бронзовые рабочие колеса.

Корпус насоса, мотора, вала выполнены из нержавеющей стали, колеса из бронзы.
к меню ↑

Вило SPU/SPI

Данная серия делится на две ветки: SPU и SPI. Насосы этих серий довольно износоустойчивы. Это связано с тем, что смазка промежуточных подшипников обеспечивается перекачиваемой жидкостью. На входе в насос установлен нержавеющий фильтр.

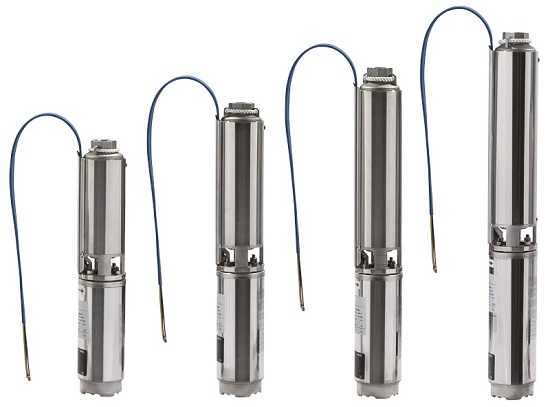

Скважинные насосы SPU/SPI

Технические характеристики:

Наименование Параметр
Кол-во перекачиваемой жидкости, м³/год 125
Кол-во ступеней 7
Диаметр, дюймы 8

К преимуществам представленных серий можно отнести:

  • обратный клапан;
  • КПД на высоком уровне;
  • монтаж вертикально или горизонтально;
  • техническое обслуживание простое, установка и снятие не занимает много времени.

Скважинные насосы Wilo

Все детали насоса выполнены из нержавеющей стали, за исключением уплотнения на всасе, стопорного кольца — бронза.

Остальные модели, которые не были описаны, можно посмотреть на официальном сайте компании Wilo.

Насос для скважины Wilo монтируется легко. Перед погружением к нему подсоединяют кабель питания, откачивающий рукав и трос для страховки. После этого его погружают в жидкость и подают питание. С поверхностными насосами ситуация схожа. Просто их не требуется опускать в жидкость и перед включением заполняют водой рабочую камеру.

 Главная страница » Насосы

byreniepro.ru

Скважинный насос Wilo погружной глубинный

Для функционирования систем водоснабжения, пожаротушения и полива садово-огородного участка в частном секторе используется современное насосное оборудование. Если на участке есть водяная скважина, то для полноценной комплектации системы водоснабжения можно использовать скважинный насос Wilo Sub Twu 4. Это оборудование от немецкого производителя, разработанное на базе компонентов TWU 4. В комплект, помимо собственно насоса, входят реле, блок управления, мембранный бак, муфтовое соединение, обратный клапан, манометр, а также крепежные и соединительные элементы для установки.

Содержание статьи:

Преимущества насоса Sub Twu 4

Скважинные глубинные насосы – это оптимальный вид оборудования, предназначенного для подачи воды в систему из индивидуального источника. Конструкция разработана таким образом, чтобы обеспечить максимальную производительность и удобство в эксплуатации. Форма и размер скважинных насосов соответствует геометрическим параметрам скважины. Так, данная модель имеет диаметр 10 см, длину – 63,9 см, а весит 14 кг. Несмотря на небольшие габариты, Sub Twu 4 отличается максимальной производительностью и способен закачивать до 6 кубометров воды в час. Для запитки оборудования рекомендуется использовать отдельный источник питания и установить автомат защиты от перепадов напряжения.

Рис.1 Скважинные насосы разрабатыают в соответствии с геометрическими параметры скважины

Небольшие габариты обеспечивают удобный монтаж, а также эффективное охлаждение без задействования дополнительного оборудования: вода, перекачиваемая через насос, отталкивается от стенок скважины и возвращается к корпусу, дополнительно поглощая излишнее тепло от техники. Но это возможно только при вертикальном монтаже, хотя производитель предлагает укомплектовать оборудование дополнительным охлаждающим кожухом (не обязательно для вертикального монтажа). Горизонтальная установка обязательно должна быть с охлаждающим кожухом.

Основные характеристики скважинного насоса Вило

Скважинные насосы Вило – это популярная у потребителей водозаборная техника, отличающаяся высокой производительностью и хорошими эксплуатационными характеристиками, а также относительно приемлемым ценовым диапазоном на все модели. Глубинный скважинный насос Wilo Sub Twu 4 относится к категории погружных, т.е. устанавливается непосредственно в скважину и контактирует с водой. Модель подходит как для горизонтального, так и для вертикального монтажа.

Рис.2 Погружной насос Вило отличается производительностью и умеренной ценой

Область применения этой модели достаточно широка:

  • подходит для установки в скважину, предназначенную для водообеспечения жилого дома или дачи;
  • может использоваться для системы полива и ирригации;
  • подходит для установки в систему основного и резервного пожаротушения;
  • используется для откачивания воды из емкостей, затопленных помещений;
  • подходит для разового водозабора технической воды для хозяйских целей.

Производитель изготавливает скважинные насосы Wilo в соответствии с современными требованиями к качеству, надежности и производительности водозаборного оборудования. Базовые эксплуатационные параметры насоса Вило данной модели такие:

  • входное напряжение – 230В;
  • номинальная мощность – 1,5 кВт;
  • производительность – до 6 м3 воды в час;
  • максимальная глубина погружения – 200 м;
  • максимальная высота подъема жидкости – 120 м.

Скважинный насос Wilo Sub Twu 4 предназначен для перекачивания чистой воды, максимально допустимое содержание взвешенных частиц в воде составляет не более 50 г/м3. Изделие не подходит для скважин с сильно загрязненной водой с примесями глины, почвы, ржавчины. При необходимости использования именно этой модели рекомендуется установить дополнительную систему фильтрации грубой очистки.

Особые указания производителя к эксплуатации

Материал корпуса оборудования – нержавеющая сталь со специальным антикоррозийным покрытием. Аналогичную защиту от коррозии имеют и остальные комплектующие, контактирующие с рабочей средой, что обеспечивает возможность постоянного погружения оборудования в воду. Производитель настоятельно рекомендует держать работающий агрегат полностью погруженным в рабочую среду, и следить за температурными показателями.

Охлаждение мотора погружного насоса Wilo происходит за счет перекачиваемой жидкости, температура которой должна быть не выше 40°С. Остальные детали и комплектующие, которые не предназначены для контакта с водой, надежно защищены герметичным кожухом со степенью защиты оболочки IP68, что соответствует 8 классу изоляции.

Модель имеет встроенную систему защиты от перегрева мотора, которая выключает двигатель при превышении установленных температурных показателей. Определенным ограничением в эксплуатации является отсутствие функции защиты от холостого хода двигателя, поэтому пользователи должны внимательно следить за уровнем воды скважины, чтобы избежать перегрева и поломки оборудования при отсутствии доступа к рабочей среде.

Рис.3 Рекомендуется использовать отдельный источник питания

Заключение

Погружной скважинный насос Вило – это производительное и функциональное оборудование для забора воды в систему водоснабжения частного дома, а также полива и ирригации. Технику можно использовать для откачки и забора технической воды. Оптимальный способ установки — в скважине вертикальным способом. Важно следить за уровнем воды и температурой рабочей среды, чтобы избежать поломки оборудования.

Советуем почитать: Скважинный насос Вихрь СН 90в

Возможно вам также будет интересно почитать:

Пользуясь сайтом oBurenie.ru вы автоматически соглашаетесь с политикой конфиденциальности для использования любых доступных средств коммуникации таких как: комментарии, чат, форма обратной связи и т.д.

oburenie.ru

Насосы Wilo (Вило): дренажные, погружные, скважинные

Содержание

Скважинные насосы обеспечивают основные потребности большинства владельцев загородных домов. Именно с их помощью людям удается организовать эффективные системы водоснабжения там, куда ветки центральных водопроводов попросту не проложены.

Линейка скважинных погружных насосов Wilo

Неудивительно, что это оборудование пользуется такой популярностью во всем мире. Сейчас мы рассмотрим основные свойства и характеристики скважинных насосов на примере продукции от компании Wilo.

Особенности и назначение

Скважинный насос Wilo занимается перекачкой воды из источника. Он добывает жидкость в скважине и передает ее в систему водоснабжения.

Без скважинных насосов человеку пришлось бы прилагать огромное количество усилий, чтобы просто единовременно заполнить трубопровод в своем доме. Установка же этого простого по своей конструкции и принципу работы оборудования позволяет решить все проблемы одним махом.

Это устройство будет подкачивать нужное количество жидкости с необходимой производительностью, а автоматика позволит ему автономно контролировать наполненность системы и уровень давления в трубопроводе.

Таким образом, рабочий цикл полностью замыкается и больше не требует вмешательства человека. А если подобное вмешательство все-таки станет необходимостью, то оно скорее будет точечным и являться исключением.

Компания Wilo выпускает скважинные насосы различных видов и конструкции. Однако производством одних только насосов для скважин она не ограничивается. Этот немецкий производитель занимается созданием целых линеек насосного оборудования для обустройства систем водоснабжения, отопления, полива, очистки жидкости и т.д.

Особенно популярны их насосы для откачки грязной жидкости. Например, дренажный насос Wilo Drain по праву считается одним из самых известных и надежных в своем классе.

Товары от Вило характеризуются, как очень практичные и оптимальные по своим характеристикам агрегаты. Один из первых приоритетов компании – энергоэффективность и долговечность, что не может не ценится среднестатистическими покупателями. О чем, в принципе, и говорят многочисленные положительные отзывы в интернете.

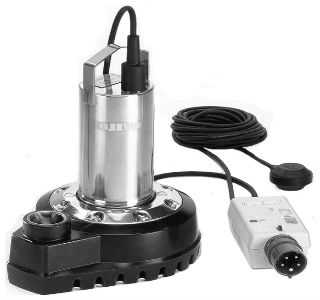

Погружной дренажный насос Wilo Drain

Скважинный насос Wilo встречается в разных исполнениях и может быть задействован практически везде. Это мощное оборудование, что используется в песчаных, абиссинских и даже артезианских скважинах. Подбор того или иного образца ведется за счет сравнения его характеристик, свойств скважины и особенностей конкретной рабочей обстановки.

Чаще всего скважинные насосы Вило производят из нержавеющей стали с точечным использованием пластика. Все детали выполнены очень качественно, а гарантия на их рабочий срок дается минимум на 5 лет.

Используют насосы как для бытового применения, так и для промышленности. Однако тут стоит понимать, что промышленные модели будут намного крупнее и дороже, так как предел их полезных свойств находится на очень высоком уровне.
к меню ↑

Виды по конструкции

Как уже было сказано выше, компания Вило выпускает насосы разных конструкций и конфигураций. Если говорить конкретно о скважинных моделях, то в первую очередь их следует разделить на:

  • Погружные;
  • Поверхностные.

Погружные насосы – это специальные продолговатые капсулы, внутри которых располагается движок, рабочий элемент, камера и т.д. Они работают по принципу непосредственного всасывания и нагнетания жидкости.

Внутри рабочей камеры располагается рабочая крыльчатка, она нагнетает жидкость, что подается по входным патрубкам. После нагнетания жидкость подается на спиралевидные трубки, которые еще сильнее увеличивают напор. В итоге вода попадает в напорный шланг и под высоким давлением выходит наружу.

Погружной насос, как уже понятно из названия, необходимо погрузить в воду полностью. Только при таком способе установки его можно эксплуатировать. Конечно, это может доставлять определенные неудобства, но и преимуществ достаточно.

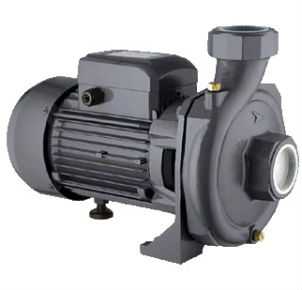

Модель простейшего центробежного поверхностного насоса для скважин Wilo

Так, погружные насосы даже среднего уровня способны без проблем выдавать напор водного столба на уровне 40-50 метров, при этом перекачивая от 30-40 литров воды в минуту.

Поверхностные модели называются так из-за того, что монтировать в скважину их нет никакой необходимости. Такие насосы имеют классическую конструкцию и устанавливаются недалеко от скважины. В сам источник опускают только рабочий шланг. Внутри камеры насоса установлено рабочее колесо, что способно выполнять самовсасывающие функции.

Камеру поверхностных образцов нужно заполнять водой или следить за тем, чтобы за счет обратного клапана после откачки в нем оставалось еще жидкости. В заполненном виде насос может создать достаточное давление для подкачки жидкости от источника.

Его довольно легко монтировать и еще легче эксплуатировать, но за это вы расплачиваетесь пониженными характеристиками. Эти устройства способны качать вода на расстоянии до 15 метров и по производительности либо проигрывают, либо находятся на одном уровне с погружными моделями.

Существует еще одна популярная общая разновидность насосов. Имеется в виду погружной дренажный насос Wilo. Мы не стали четко отделять его в самостоятельную категорию, так как это устройство к скважинным насосам относится с большой натяжкой. Однако без них нельзя нормально обустроить скважину.

Дело в том, что после бурения скважины ее нужно прокачать в течение нескольких часов. За это время вся грязная вода из водоносных слоев уходит и начинает действовать сеточный фильтр. После часовой прокачки скважина начинает давать чистую воду в нормальных объемах. А вот прокачку ее можно выполнить только с помощью дренажных насосов.

Дренажники действуют по схожему с погружными моделями принципу. В большинстве своем, их тоже погружают в источник, однако в отличие от скважинных моделей, погружные дренажные образцы песка и грязи в воде не боятся. Наоборот, именно для работы в таких условиях их и собирают.
к меню ↑

Виды по уровню водозабора

В свою очередь, погружные насосы делят по рабочему уровню на:

  • Стандартные;
  • Глубинные.

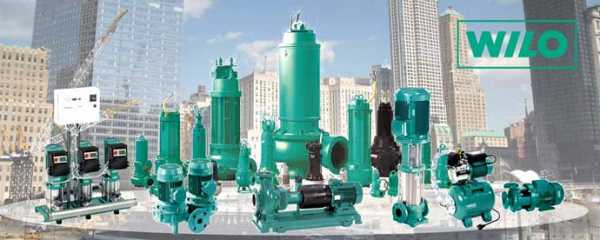

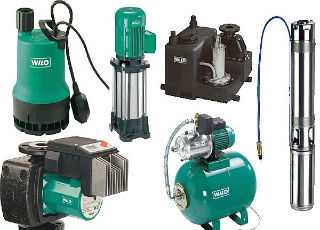

    Основные направления продукции от немецкого производителя Wilo

Стандартные разновидности имеют приемлемые характеристики и применяются чаще всего. Это объясняется тем, что в 85-90% случаев на загородном участке нет необходимости разработки очень глубоких песчаных или артезианских скважин. Вода там находится на глубине всего 20-40 метров.

Глубинные же модели можно использовать на глубине от 80 метров. Они выдают огромный напор, способны работать с высочайшей производительностью, и чрезвычайно надежны.

Как вы сами понимаете, поверхностные образцы такому делению не подлежат, так как максимальная глубина забора жидкости с их помощью равняется всего 13-15 метрам. Немного увеличить этот показатель можно за счет дополнительной установки эжектора. Он, как правило, повышает его до уровня 20 метров. Однако разница не столь значительна, чтобы принимать ее всерьез.

Да и отзывы покупателей говорят о том, что при номинальном повышении рабочих характеристик насоса, эжектор также повышает его энергопотребление, выделяет больше шума и стоит довольно дорого.
к меню ↑

Виды по принципу действия

По типу действия насосы делят на:

  • Центробежные;
  • Вихревые;
  • Винтовые.

Центробежные модели очень распространены за счет своей относительной простоты и практичности. В них всю работу выполняет одно или несколько рабочих колес, что вращаются в одном направлении. Вихревые модели насосов создают искусственные завихрения в камере, тем самым провоцируя нагнетание и движение жидкости.

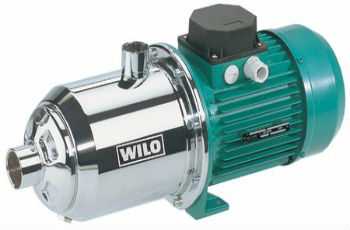

Еще одна популярная модель центробежного насоса Wilo MHI

Ну а винтовые образцы подкачивают воду за счет постоянного вращения модернизированного шнекового винта. Они выдают отличный и стабильный напор, однако по производительности практически всегда уступают двум вышеназванным разновидностям насосного оборудования.

Существуют также вибрационные скважинные насосы, но их мы рассматривать не будем, так как компания Вило их производством не занимается. Да и для полноценных скважин, что обеспечивают крупные коттеджи такие насосы – это не всегда лучшее решение.
к меню ↑

Советы по выбору и отзывы о насосах Wilo

Как и любую другую техническую продукцию, насосы Wilo следует выбирать, руководствуясь их характеристиками. В первую очередь смотрят на конструкцию насоса и его основные разновидности. Именно они будут влиять на то, где и как его можно будет использовать.

Так, погружные модели мощнее поверхностных, но нуждаются в довольно специфичном обслуживании. При этом подбор погружных насосов должен вестись не только по техническим, но и по габаритным характеристикам.

В особенности важно, чтобы диаметр устройства был как минимум на 30-50 мм меньше диаметра обсадной трубы скважины. В противном случае насос будет перегреваться при работе, так как вокруг него не будет достаточного количества воды для его охлаждения.

Поверхностные модели такими условиями не ограничены. Устанавливать их намного легче, а обслуживание и вовсе сводится к визуальной проверке устройства за несколько секунд. С диаметром скважины тоже никаких нюансов не наблюдается, что объясняется низким диаметром подающего шланга.

Единственный нюанс – довольно низкая глубина забора жидкости и пониженный напор на выходе. После выбора конкретной модели обращаются к оценке непосредственно характеристик. Главными из них справедливо считаются напор и производительность.

Погружной насос для скважины Вило в базовой комплектации, с поплавковым выключателем и блоком управления

Необходимый напор определяют за счет учета средней глубины забора жидкости, с добавлением максимальной высоты точки водопровода и страховочных 20 метров. В итоге получается цифра, что должна максимально обеспечить все ваши потребности. Производительность рассчитывается по количеству расходных статей воды.

Теперь рекомендуем обратить внимание на отзывы о насосах Вило.

Павел, 42 года, г. Бийск:

Пользуюсь погружным насосом Вило линейки TWU 4. Насос добротный и качественный, со своими задачами справляется просто отлично. За все 4 года эксплуатации ни разу не пожалел о покупке.

Валентин, 27 лет, г. Краснодар:

Никогда не доверял поверхностным насосам, но таки решился на покупку модели Wilo MHI 1604. Очень рад, что с выбором не ошибся. Все-таки немецкое качество – это признак высшего мастерства. Устройство радует меня до сих пор, а ведь уже 2 года прошло.

к меню ↑

Монтаж скважинных насосов Wilo

Скважинные насосы монтируют по простейшему алгоритму. Причем различия здесь есть только между моделями погружного и поверхностного типа. Что впрочем, вполне очевидно.

Поверхностные образцы устанавливают недалеко от скважины. Подключают к системе водоснабжения и электричества. Затем остается оборудовать подающий шланг обратным клапаном и опустить его в скважину. Перед началом работы надо залить в рабочую камеру воду до указанной отметки. Это обязательная процедура.

Погружные модели подключают заранее. К ним подводят кабеля электричества, питания, шланг и страховочный трос. Затем все коммуникации и провода стягивают хомутами по всей продолжительности.

После этого устройство осторожно погружают в источник на нужный уровень, фиксируют и проверяют его работоспособность.
к меню ↑

Обзор конструкции скважинных насосов Wilo

 Главная страница » Популярные производители насосов

byreniepro.ru

Скважинные насосы Wilo (Вило для скважин)

Содержание

Насосное оборудование активно используется во всех областях промышленности и в быту. Для перекачивания жидкости из резервуара в резервуар или для выкачивания воды из скважины применяют насосные агрегаты. В зависимости от сферы использования и требований выбирают необходимый вид аппарата.

В этой публикации мы рассмотрим насосное оборудование компании Wilo, предназначенное для выкачивания воды со скважин.

Классификация насосного оборудования

В зависимости от действия различают:

  • объемный тип;
  • динамический тип.

Объемный вид агрегатов делится на:

  • возвратно-поступательный вид. Поршневой и плунжерный насосы относятся к возвратно-поступательным видам.

Циркуляционный насос Wilo

Динамический аппарат существует:

  • инерционный тип насосного оборудования;
  • трения;
  • лопастной.

В свою очередь аппараты трения подразделяются на:

  • червячного типа;
  • дискового типа;
  • вихревого типа.

Лопастной тип аппаратов делится на:

  • осевой;
  • центробежный.

В зависимости от применения различают:

Скорость подачи и высота столба подачи воды насосом с сухим ротором

  1. Общего предназначения. К первым относятся центробежные, ступенчатые, осевые и центробежно-осевые, многоступенчатые.
  2. Насосы для скважин. Вторые существуют погруженного вида и поверхностного.
  3. Для энергосистем. Третьи делятся на сетевые, питательные и конденсаторные установки.
  4. Для химической промышленности.
  5. Для дозирования. Пятые работают на основе плунжера, поршня или сифона.
  6. Опускные.
  7. Фекальные. Седьмые существуют горизонтальные и вертикальные.
  8. Для абразивных веществ. Последние могут быть грунтовыми или песковыми.

Для автономного водоснабжения с постоянным высоким давлением в системе используют погружные насосы. Перед началом эксплуатации следует провести меры по правильному подключению агрегата. Для этого необходимо выбрать ручной или автоматический запуск. При ручном запуске на поверхности размещается блок управления аппаратом. При автоматическом запуске процесс происходит за счет поплавка в накопительном баке.
к меню ↑

Монтаж (установка) скважинного насоса своими руками (видео)


к меню ↑

Применение скважинных насосов Wilo

Одним из производителей таких видов насосов является предприятие Wilo. Скважинные насосы Wilo применяются для перекачивания жидкостей с глубины более двадцати метров. В бытовом назначении такие агрегаты справляются с поставкой воды из известковых и песчаных грунтов. В случае содержания в воде различных примесей это не создаст проблем для таких насосов.

Скважинные насосы Вило отлично работают при выкачивании воды из отдаленных рек и озер и предоставляют стабильный достойный напор в водосистеме. Одним из таких мощных и надежных аппаратов является модель Wilo Sub TWU 4.
к меню ↑

История компании

Свое начало компания ведет с 1872 года. Организовал компанию Дортмунд Луис Оплендер. Компания начала свое развитие в виде семейного бизнеса. Активное расширение произошло благодаря инженеру Вильгельму Оплендеру с 1928 года. Он запатентовал циркуляционный насос. С этого момента произошло завоевывание рынка насосного оборудование. А сама компания благополучно развивается и по сей день.

Погружной скважинный насос Wilo в полной комлектации

Продукция компании отличается надежностью, качественностью исполнения и проверена временем.

к меню ↑

Преимущества

Преимущество скважинного насоса Wilo Sub TWU 4 является возможность вертикального и горизонтального размещения в воде. Материалы, которые находятся в контакте с водой изготовлены из антикоррозийных материалов. Двигатель прямого запуска также изготовлен из антикоррозийных материалов и герметичен. За счет процесса перекачки происходит охлаждение двигателя.
к меню ↑

Дополнительное оборудование насосов для скважин Wilo

Двигатель может быть как одно так и трехфазным. Материал корпуса-нержавеющая сталь. Герметичность двигателя. Встроенный обратный клапан.

Благодаря дополнительному оснащению и продуманной конструкции насосы для скважин Wilo отлично зарекомендовали себя как лучшие производители.

nasosovnet.ru

Погружной насос Wilo-Drain TP 50 — WILO — насосные системы — ИнКаз

Погружной насос Wilo-Drain TP 50 для отвода сточных вод

Технические характеристики

  • Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
  • Режим работы в погруженном состоянии: S1 или S3 25%
  • Вид защиты: IP 68
  • Класс изоляции: F
  • Термический контроль обмотки (TP 50 только однофазный)
  • Макс. температура перекачиваемой среды: 3 — 35 °C
  • Длина кабеля: 10 м
  • Свободный проход: 44 мм
  • Макс. глубина погружения 10 м

Оснащение

  • Однофазный вариант с ящиком конденсатора
  • Исполнение A, включая поплавковый выключатель и штекер
  • Термический контроль мотора (TP 50 только однофазный)
  • Допуск ATEX (TP 65 трехфазный без поплавка)

Описание/Конструкция

Погружной насос для сточных вод с двигателем в качестве блочного агрегата, пригодного в условиях затопления для стационарной и мобильной установки в погруженном состоянии.Гидравлика

Спуск с напорной стороны выполнен в качестве горизонтального фланцевого соединения DN 50 или DN 65. В качестве форм рабочего колеса применяются одноканальное (E) или свободновихревое рабочее колесо (F).

Двигатель

Двигатели насосов с сухим ротором отдают свое отходящее тепло посредством деталей корпуса непосредственно в окружающую перекачиваемую среду и могут использоваться в погруженном состоянии в режиме непрерывной эксплуатации или кратковременно.

Для защиты двигателей от попадания перекачиваемой среды имеется камера сжатия. Используемая заполняющая среда поддается биологическому расщеплению и экологически безвредна.

Длины кабеля имеются в четких интервалах по 10 м. В исполнении A имеется оснащение поплавковым выключателем штекером.

Уплотнение

Уплотнение на стороне перекачиваемой среды реализуется посредством скользящего торцевого уплотнения, не зависящего от направления вращения, уплотнение со стороны мотора выполнено посредством манжетного уплотнения.

Материалы

  • Корпус насоса: PP-GF30 (TP 50), PUR (TP 65)
  • Рабочее колесо: PUR
  • Вал: нержавеющая сталь 1.4404
  • Скользящее торцевое уплотнение со стороны насоса: SiC/SiC
  • Манжетное уплотнение со стороны мотора: NBR
  • Статическое уплотнение: NBR
  • Корпус мотора: нержавеющая сталь 1.4301

Объем поставки

  • Готовый к подключению насос с соединительным кабелем длиной 10 мОднофазный вариант в исполнении A с ящиком конденсатора и штекером с защитным контактомОднофазный вариант с ящиком конденсатора и свободным концом кабеляТрехфазный вариант в исполнении A с CEE-штекеромТрехфазный вариант со свободным концом кабеля
    • Однофазный вариант в исполнении A с ящиком конденсатора и штекером с защитным контактом
    • Однофазный вариант с ящиком конденсатора и свободным концом кабеля
    • Трехфазный вариант в исполнении A с CEE-штекером
    • Трехфазный вариант со свободным концом кабеля
  • Исполнение A с монтированным поплавковым выключателем
  • Инструкция по монтажу и эксплуатации

Wilo-Drain TP 50

Тип Напорн.патрубок Вид тока Число оборотов Мощность
TP 65 F 98/15 3~ DN 65 3~ 400 V 2900 1/min 1,5 kW
TP 65 F 98/15 3~ DN 65 3~ 400 V 2900 1/min 1,5 kW
TP 65 F 91/11 A 3~ DN 65 3~ 400 V 2900 1/min 1,1 kW
TP 65 F 91/11 A 1~ DN 65 1~ 230 V 2900 1/min 1,1 kW
TP 65 F 91/11 3~ DN 65 3~ 400 V 2900 1/min 1,1 kW
TP 65 F 91/11 3~ DN 65 3~ 400 V 2900 1/min 1,1 kW
TP 65 F 91/11 1~ DN 65 1~ 230 V 2900 1/min 1,1 kW
TP 65 F 91/11 1~ DN 65 1~ 230 V 2900 1/min 1,1 kW
TP 65 F 109/22 3~ DN 65 3~ 400 V 2900 1/min 2,2 kW
TP 65 F 109/22 3~ DN 65 3~ 400 V 2900 1/min 2,2 kW
TP 65 E 132/22 3~ DN 65 3~ 400 V 2900 1/min 2,2 kW
TP 65 E 132/22 3~ DN 65 3~ 400 V 2900 1/min 2,2 kW
TP 65 E 122/15 3~ DN 65 3~ 400 V 2900 1/min 1,5 kW
TP 65 E 122/15 3~ DN 65 3~ 400 V 2900 1/min 1,5 kW
TP 65 E 114/11 A 3~ DN 65 3~ 400 V 2900 1/min 1,1 kW
TP 65 E 114/11 A 1~ DN 65 1~ 230 V 2900 1/min 1,1 kW
TP 65 E 114/11 3~ DN 65 3~ 400 V 2900 1/min 1,1 kW
TP 65 E 114/11 3~ DN 65 3~ 400 V 2900 1/min 1,1 kW
TP 65 E 114/11 1~ DN 65 1~ 230 V 2900 1/min 1,1 kW
TP 65 E 114/11 1~ DN 65 1~ 230 V 2900 1/min 1,1 kW
TP 50 F 90/7,5 A 3~ DN 50 3~ 400 V 2900 1/min 0,75 kW
TP 50 F 90/7,5 A 1~ DN 50 1~ 230 V 2900 1/min 0,75 kW
TP 50 F 90/7,5 3~ DN 50 3~ 400 V 2900 1/min 0,75 kW
TP 50 F 90/7,5 3~ DN 50 3~ 400 V 2900 1/min 0,75 kW
TP 50 F 90/7,5 1~ DN 50 1~ 230 V 2900 1/min 0,75 kW
TP 50 F 90/7,5 1~ DN 50 1~ 230 V 2900 1/min 0,75 kW
TP 50 F 82/5,5 A 3~ DN 50 3~ 400 V 2900 1/min 0,55 kW
TP 50 F 82/5,5 A 1~ DN 50 1~ 230 V 2900 1/min 0,55 kW
TP 50 F 82/5,5 3~ DN 50 3~ 400 V 2900 1/min 0,55 kW
TP 50 F 82/5,5 3~ DN 50 3~ 400 V 2900 1/min 0,55 kW
TP 50 F 82/5,5 1~ DN 50 1~ 230 V 2900 1/min 0,55 kW
TP 50 F 82/5,5 1~ DN 50 1~ 230 V 2900 1/min 0,55 kW
TP 50 E 107/7,5 A 3~ DN 50 3~ 400 V 2900 1/min 0,75 kW
TP 50 E 107/7,5 A 1~ DN 50 1~ 230 V 2900 1/min 0,75 kW
TP 50 E 107/7,5 3~ DN 50 3~ 400 V 2900 1/min 0,75 kW
TP 50 E 107/7,5 3~ DN 50 3~ 400 V 2900 1/min 0,75 kW
TP 50 E 107/7,5 1~ DN 50 1~ 230 V 2900 1/min 0,75 kW
TP 50 E 107/7,5 1~ DN 50 1~ 230 V 2900 1/min 0,75 kW
TP 50 E 101/5,5 A 3~ DN 50 3~ 400 V 2900 1/min 0,55 kW
TP 50 E 101/5,5 A 1~ DN 50 1~ 230 V 2900 1/min 0,55 kW
TP 50 E 101/5,5 3~ DN 50 3~ 400 V 2900 1/min 0,55 kW
TP 50 E 101/5,5 3~ DN 50 3~ 400 V 2900 1/min 0,55 kW
TP 50 E 101/5,5 1~ DN 50 1~ 230 V 2900 1/min 0,55 kW
TP 50 E 101/5,5 1~ DN 50 1~ 230 V 2900 1/min 0,55 kW

inwilo.kz

Wilo Drain | дренажные насосы Wilo

Модель

(разновидности)

Применение Макс. подача (Q), куб.м./час. Макс. напор (H), м Диапазон температуры перекачиваемой жидкости Материалы Особенности
корпус насоса рабочее колесо

Самовсасывающие (непогружные) насосы для перекачивания загрязненной воды температурой до +35°C.

Предназанчены для работы в непогруженном состоянии. Возможна переносная или стационарная установка.

Drain LP

(LP 40/10)

перекачивание загрязненной воды 12 10 от +3 до +35°C полипропилен латунь Макс. высота всасывания - до 6 м. Свободновихревое рабочее колесо, свободный проход - 5 мм.

Drain LPC

(LPC 40/19, LPC 50/25, LPC 80/29)

перекачивание загрязненной воды с малым содержанием твердых частиц 60 29 от +3 до +35°C AlSi19MG или серый чугун GG25 серый чугун GG25 Макс. высота всасывания - до 7,5 м. Открытое многолопастное рабочим колесом, свободный проход - 6 или 12 мм.

Погружные насосы для перекачивания горячей (до +95°C) загрязненной воды, агрессивных жидкостей, конденсата.

Drain TMT

(TMT 32)

перекачивание горячей загрязненной воды, конденсата, агрессивных жидкостей 22 13 от +3 до +95°C серый чугун серый чугун Макс. глубина погружения - 5 м. Открытое многолопастное рабочее колесо со свободным сферическим проходом - 9 мм.

Drain TMC

(TMC 32, TMC 40)

перекачивание горячей загрязненной воды, конденсата, агрессивных жидкостей 22 13 от +3 до +95°C бронза или нержавеющая сталь бронза или нержавеющая сталь Макс. глубина погружения - 5 м. Открытое многолопастное рабочее колесо со свободным сферическим проходом - 9 мм.

Drain VC

(VC 32/10, VC 40/20)
вертикальный насос для грязной воды (с подставкой, мотором и поплавковым выключателем) 16 20 от +3 до +95°C серый чугун нержавеющая сталь или серый чугун Открытое многолопастное рабочее колесо со свободным сферическим проходом - 5 или 7 мм.

Погружные насосы для перекачивания загрязненной воды температурой до +35, +40°C.

Drain TM

(TM 32/7, TM 32/8)

перекачивание чистой или слегка загрязненной воды 10 7 от +3 до +35°C, кратковременно до +90°C полипропилен усиленный стекловолокном полипропилен усиленный стекловолокном Макс. глубина погружения - 3 м. Закрытое многолопастное рабочее колесо со свободным сферическим проходом - 10 мм.

Drain TMW

(TMW 32/8, TMW 32/11)

перекачивание чистой или слегка загрязненной воды, понижает уровень воды до остаточного  в 2 мм. 16 7 от +3 до +35°C, кратковременно до +90°C полипропилен усиленный стекловолокном полипропилен усиленный стекловолокном Макс. глубина погружения - 3 м. Закрытое многолопастное рабочее колесо со свободным сферическим проходом - 10 мм.

Drain TMR 32

(TMR 32/8, TMR 32/11)

перекачивание чистой или слегка загрязненной мыльной воды. Для приямков. Со взмучивающим устройством. 11 7 от +3 до +35°C, кратковременно до +90°C полипропилен усиленный стекловолокном полипропилен усиленный стекловолокном Макс. глубина погружения - 3 м. Закрытое многолопастное рабочее колесо со свободным сферическим проходом - 2 мм.

Drain TS 32

(TS 32/9, TS 32/12)

перекачивание чистой или слегка загрязненной воды 14 12 от +3 до +35°C, кратковременно до +90°C нержавеющая сталь SPS/SPL

Макс. глубина погружения - 10 м. Открытое многолопастное рабочее колесо со свободным сферическим проходом - 10 мм.

Drain TSW 32

(TSW 32/8, TSW 32/11)

перекачивание чистой или слегка загрязненной мыльной воды. Для приямков. Со взмучивающим устройством. 16 11 от +3 до +35°C, кратковременно до +90°C нержавеющая сталь SPS/SPL Макс. глубина погружения - 10 м. Свободновихревое рабочее колесо со свободным сферическим проходом - 10 мм.

Погружные насосы для перекачивания сточных вод без фекалий (до +40°С). Без режущего механизма.

Drain TC 40

(TC 40/8, TC 40/10)

перекачивание сред, загрязненных грубыми частицами. С опорой из нержавеющей стали. 22 10 от +3 до +40°C серый чугун композитный материал

Макс. глубина погружения - 5 м. Свободновихревое рабочее колесо со свободным сферическим проходом - 40 мм.

Drain STS 40

(STS 40/8, STS 40/10)

перекачивание сред, загрязненных грубыми частицами. С опорой из полимера. 20 10 от +3 до +35°C серый чугун нержавеющая сталь

Макс. глубина погружения - 5 м. Свободновихревое рабочее колесо со свободным сферическим проходом - 40 мм.

Drain TP 50/ TP 65

(TP 50E, TP 50F, TP 65E, TP 65F

перекачивание сред, загрязненных грубыми частицами. 52 14 от +3 до +35°C полиуретан или полипропилен усиленный стекловолокном полиуретан или полипропилен усиленный стекловолокном Макс. глубина погружения - 10 м. Свободновихревое (F) или открытое однолопастное (E) рабочее колесо со свободным сферическим проходом - 44 мм.

Погружные насосы для перекачивания сточных вод с фекалиями, загрязненной воды температурой до +40°C. С режущим механизмом.

Drain TP 80/ TP 100

(TP 80/E, TP 100/E)

перекачивание загрязненной воды, а также сточных вод с содержанием фекалий 180 21 от +3 до +40°C полиуретан полиуретан Макс. глубина погружения - 20 м. Открытое однолопастное (E) рабочее колесо со свободным сферическим проходом - 80 или 95 мм.

Drain MTC

(MTC 32F, MTC 40F)

перекачивание сточных вод с фекалиями, а также бытовых и промышленных сточных вод, в том числе с длинноволокнистыми включениями. С внешним режущим механизмом. 17 55 от +3 до +40°C серый чугун серый чугун Макс. глубина погружения - 10 или 20 м. Открытое многолопастное рабочее колесо. Режущий механизм из нержавеющей стали.

Drain MTS

(MTS 40)

перекачивание сточных вод с фекалиями, а также бытовых и промышленных сточных вод, в том числе с длинноволокнистыми включениями. С внутренним режущим механизмом сферической формы. 39 16 от +3 до +40°C серый чугун серый чугун Макс. глубина погружения - 10 м. Закрытое многолопастное рабочее колесо. Режущий механизм из нержавеющей стали.

drain-nasos.ru

Погружной дренажный насос Wilo-Drain TM — WILO — насосные системы — ИнКаз

Технические характеристики

  • Подключение к сети 1~230 В, 50 Гц
  • Вид защиты IP 68
  • Глубина погружения макс. 3 м
  • Температура перекачиваемой среды 3 — 35° C, кратковременно до 3 минут макс. 90° C
  • Длина кабеля в зависимости от типа от 3 до 10 м
  • Свободный проход для сферических частиц 10 мм
  • Напорный патрубок Rp 1 ¼

Описание/Конструкция

Погружной насос подходит для полностью автоматической работы встационарных условиях. При мобильном использовании к напорному патрубку подключается шланг соответствующей длины, при стационарном использовании — трубопровод. Согласно EN 60335-2,41 следует установить предоставляемый заказчиком защитный выключатель (предписание при установке вне здания), срабатывающий при появлении тока повреждения 30 мА.

Дополнительно для насосов TMW

Благодаря своей конструкции насос Wilo-Drain TMW непрерывно создает завихрение в области всасывания. что исключает загрязнение приямка.

За счет завихрения и связанного с этим удаления осаждающихся веществ не возникает запаха от сточных вод. Снижается частота проведения техобслуживания.

При дезактивации системы Twister (см. инструкцию по монтажу и эксплуатации) характеристика повышается на 1 м.

Двигатель

Электромотор с сухим ротором, оснащенный охлаждающим и герметичным кожухом из нержавеющей стали, а также встроенным устройством защиты от тепловой перегрузки и автоматическим включателем, срабатывающим после останова насоса.

Кабель

Для эксплуатации вне здания следует использовать кабель для подключения к электропитания длиной 10 м согласно DIN EN 60335-2-41 (в отдельных странах действуют другие предписания).

Уплотнение насоса/двигателя

Скользящее торцевое уплотнение со стороны рабочего колеса, уплотнение вала со стороны мотора, между уплотнениями находится масляная камера.

inwilo.kz

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
