Циркуляционный насос для отопления Wilo (Вило)

Содержание

Циркуляционный насос монтируется в систему отопления для повышения ее характеристик и улучшения работоспособности. Без циркуляционных насосов у протяжных систем отопления были бы серьезные проблемы с тепловыми носителями, а их технические характеристики не смогли бы полностью обеспечивать систему горячего водоснабжения (ГВС) более-менее крупного частного дома.

Двойной циркуляционный насос Wilo TOP-S

Именно об особенностях циркуляционного насоса для отопления мы сейчас и поговорим. В качестве примера и самого подходящего производителя выберем продукцию компании Wilo.

Особенности циркуляционных насосов

Многие считают, что для систем отопления достаточно просто проложить носитель, подключить его к котлу и забыть обо всех проблемах.

Однако технические характеристики отопительных контуров могут падать, прямо пропорционально протяжности этих самых трубопроводов. В системе ГВС тепловой носитель обязан пройти весь контур, вернуться в систему подачи и снова завершить полный цикл обогрева.

Это вполне оправданная и продуманная система, которая редко дает сбои. Именно за счет ее простоты ей редко требуется ремонт или серьезное обслуживание. Однако часто случаются ситуации, когда трубопроводы систем ГВС становятся слишком длинными.

В таком случае естественные технические характеристики систем отопления недостаточны для его нормальной циркуляции. Горячая жидкость будет задерживаться, что приведет к неравномерному прогреву комнат. И это в лучшем случае. В худшем же вам после нескольких месяцев такой эксплуатации может потребоваться ремонт.

Не говоря уже о том, что за неравномерный прогрев вам еще и заплатить придется прилично, так как котел хоть и будет работать непродуктивно, но электричество или газ жечь не перестанет.

Ситуация усугубляется, если вы решили смонтировать себе водяные теплые полы. В отличие от обычных радиаторных систем отопления, теплые полы обладают очень протяжными контурами. Их длина может доходить до 50-80 метров на одной ветке. А таких веток, как правило, не меньше 3.

Циркуляционный насос Вило с разных ракурсов

Неудивительно, что в столь протяжной системе просто необходимо смонтировать циркуляционный насос, иначе эффективности от отопления вы не получите.

Если же у вас еще и несколько этажей в доме, то тут циркуляционные насосы будут вне конкуренции. Иначе вода в системе ГВС попросту не дойдет на верхние этажи. И даже тщательный ремонт или перепланировка здесь уже не поможет.

Если же установить насос Wilo, то ситуация сразу же изменится. У этих насосов задача одна – поднимать давление и напор в системе отопления. Работают они по предельно простой технологии. Их устройство можно описать несколькими словами.

Насосы Wilo состоят из корпуса, рабочей камеры, двигателя, ротора и крыльчатки. У циркуляционного насоса двигатель, как правило, слабый, так как его технические характеристики и задачи довольно незначительны.

Однако компания Вило решила изменить эту традицию, и выпускать линейку насосов Вило не только со стандартными или слаботочными движками, но и с довольно мощными характеристиками. Такой является линейка Wilo Stratos.

Циркуляционный насос врезают в трубопровод отопления на трубе обратки. Там он начинает свое действие. За счет вращения ротора двигателя, вращается и крыльчатка из стали или пластика. Компания Вило предпочитает использовать пластик, но этот момент зависит только от производителя.

Вращение стимулирует всасывающий эффект в конкретной точке системы, что сразу же повышает давление и напор на участке. Как правило, один небольшой циркуляционный насос способен поднять давление в системе отопления или ГВС на 2-4 метра.

Для кардинального изменения ситуации таких показателей не хватит, но этого от циркуляционных насосов и не требуется. В случае чего, их можно докупить и поставить на других участках.

Плюс стоит помнить, что продукция компании Wilo способна выдавать напор и больше 6 метров, если используются насосы, в которых устройство предусматривает взаимодействие с мощными двигателями и сухим ротором.
к меню ↑

Виды циркуляционных насосов

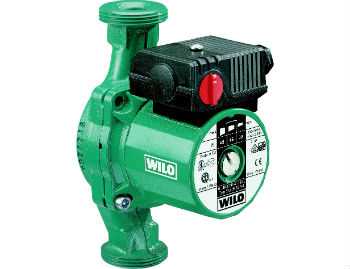

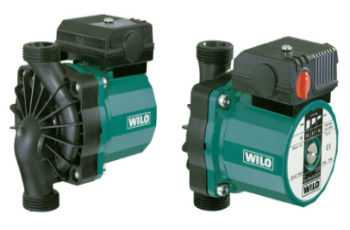

Модель циркуляционного насоса Wilo Star RS

Компания Wilo предлагает своим клиентам достаточно большой выбор циркуляционных насосов. Так, на рынке сейчас широко представлены линейки Wilo Stratos, Wilo Star, Wilo TOP-S и т.д.

Они очень продуктивны, надежны, им редко требуется ремонт и обслуживание. Но каждый насос имеет свои отличия. Это не только технические характеристики, но также и устройство, особенности работы и т.д. По этим параметрам они разделяются на несколько видов, о которых сейчас и пойдет речь.

В первую очередь циркуляционный насос может отличаться по типу используемого двигателя и ротора. В этом плане их делят на образцы с:

  • Сухим ротором;
  • Мокрым ротором.

В первом случае мы рассматриваем очень мощный насос, что рассчитан на внушительное поднятие давления в системе и имеет довольно серьезные технические характеристики. Ротор и двигатель в нем находятся в изолированной камере, что никак не контактирует с рабочей жидкостью.

Таким образом, производителям удается использовать более мощные комплектующие, которые способны существенно улучшить состояние систем отопления. Однако есть у них и недостатки. Сухому ротору может потребоваться ремонт. Причем ремонт обойдется вам достаточно дорого, так как его собирают из дорогостоящих деталей.

Также он шумит во время работы, потребляет достаточно много энергии и нуждается в частом обслуживании. Эти модели способны создать напор на уровне 5-10 метров. Производительность их тоже повышена. Обслуживание и ремонт им необходимы, потому как движок работает с всухую и постепенно изнашивается.

Насос Вило с мокрым ротором имеет другое устройство и его гораздо проще разобрать или модифицировать. Для насосных систем такого типа не нужно регулярное обслуживание, равно как и ремонт. Смазывание и поддерживание в нормальном состоянии всех частей устройства обеспечивает непосредственно жидкость в отопительном контуре.

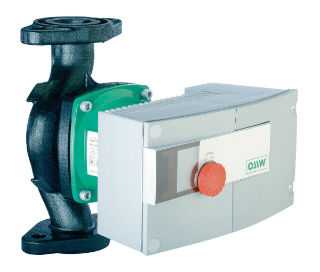

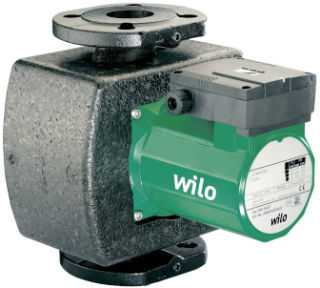

Насос Вило с сухим ротором и возможностью переключения скоростей

Такие модели имеют пониженные технические характеристики и энергопотребление (выдают напор на уровне 2-4 метров), но они бесшумны, достаточно продуктивны и чрезвычайно практичны. А еще, насос Вило с мокрым ротором будет почти в 2-3 раза дешевле образцов с сухим ротором.

По количеству скоростей циркуляционный насос тоже может отличаться. В особенности продукция компании Вило. Их делят на:

  • Односкоростные;
  • Многоскоростные.

Первый образец – это классика. Его, как правило, производят с мокрым ротором и врезают на конкретные участки систем отопления. Выполняет функции это устройство достаточно тривиальные. Оно просто использует свои технические характеристики, чтобы равномерно и постоянно повышать давление и скорость потока на одном из участков.

Многоскоростные модели могут переключаться между режимами и подстраиваться под различные условия. Они намного мощнее и эффективнее, но и стоят дороже. Впрочем, более сложная конструкция только приводит к тому, что устройству чаще необходим ремонт. Это тоже надо помнить.

По типу соединения они могут быть:

  • Фланцевыми;
  • Резьбовыми.

Здесь все очень просто, фланцы лучше подходят для крупных систем, а резьбовые соединения для применения в быту. Если разобрать остальные технические характеристики, то можно понять, что насосы Wilo имеют ряд преимуществ и особенностей.

Их температура рабочей среды находится в диапазоне от 0 до +80 градусов по Цельсию, что немного выше показателей конкурентов. Они способны выдавать хорошее рабочее давление, пропускать до 1 кубометра жидкости в час и имеют высокий класс защиты.

Многоскоростной насос Вило с автоматикой и возможностью настройки

Также рекомендуем вам обратить внимание на отзывы от продукции компании Вило.

Валентин, 36 лет, г. Тверь:

Пользовался устройством из линейки Stratos, так как пришлось повышать давление на контуре теплого пола. Даже не ожидал, что за такую цену получу столь эффективный агрегат. Всем рекомендую.

Евгений, 49 лет, г. Иваново:

Уже в течение 8 лет пользуются насосом Wilo Star RS 25/7. Сказать что я доволен – значит ничего не сказать. Отличная вещь, за все время эксплуатации ремонт требовался только один раз, да и то по мелочи.

Михаил, 26 лет, г. Минск:

В двухэтажной квартире после установки теплых полов стал замечать, что прогреваются они неравномерно. Особенно печально все на втором этаже. Посоветовался с друзьями и понял, что нужно брать циркуляционный насос, потому как номинального давления в контуре не хватает. Решил покупать мощный Wilo Stratos и с решением не прогадал. Устройство прекрасное, работает уже 3 года.

к меню ↑

Технология подключения насосов Wilo

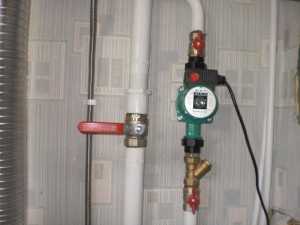

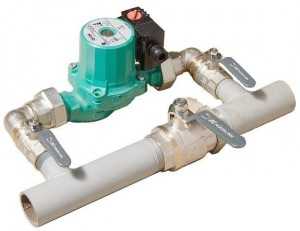

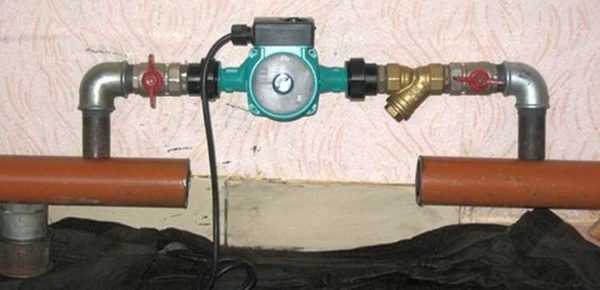

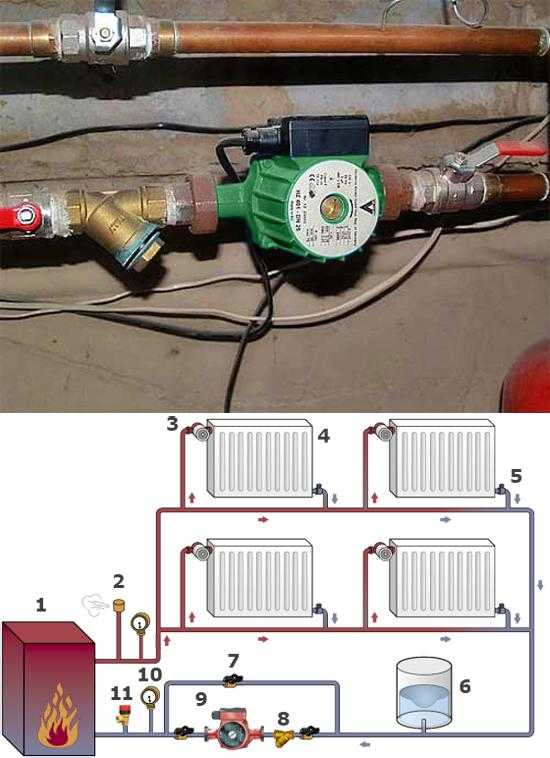

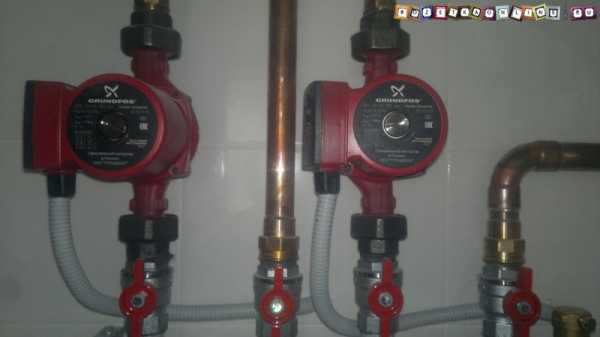

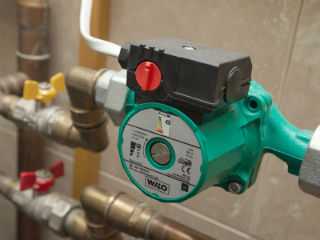

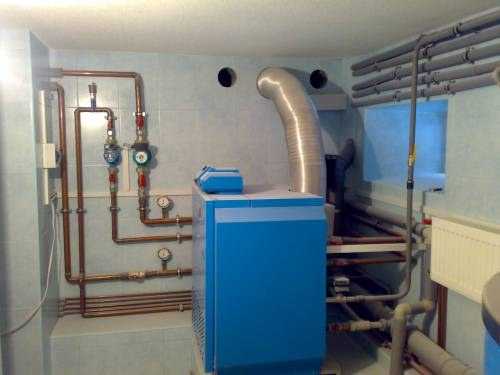

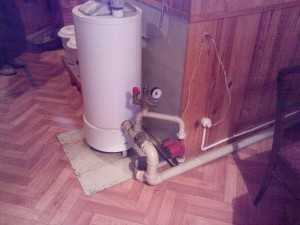

Пример подключения циркуляционного насоса Wilo

Как видим, нормальное функционирование систем отопления во многом зависит от циркуляционного насоса. Но не меньшее значение имеет его установка. Правильно смонтированный агрегат сможет выполнять свои задачи намного дольше и работать эффективнее.

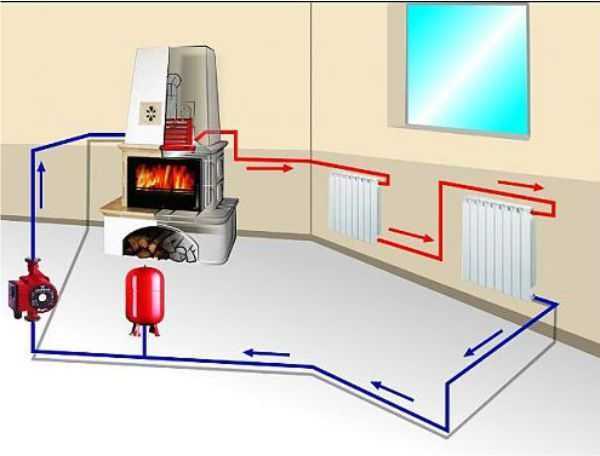

Монтировать циркуляционные модели рекомендуется на трубе обратки.

Этапы подключения:

  1. Собираем насос, выбираем место подключения на контуре.
  2. Отключаем воду, врезаемся в систему отопления.
  3. Монтируем насос, важно установить его в правильном положении.
  4. Затягиваем и герметизируем соединения.
  5. Подключаем устройство к электричеству.
  6. Подаем жидкость на контур и запускаем работу устройства.
  7. Тестируем его в режиме эксплуатации.

Для повышения эффективности эксплуатации циркуляционные модели отрезают от систем фильтрами грубой очистки. Они будут удалять возможные грубые частицы мусора, тем самым повышая надежность насоса. Доказано, что в спайке с фильтром грубой очистки циркуляционный агрегат нуждается в ремонте намного реже.

Очень часто для его установки придумывают специальный карман или вторичную ветку. Это вывод трубопровода, что позволяет монтировать насос в изолированном кармане. На одном из участков монтируют два тройника, которые формируют обводную ветку длиной в 0,5-1 м.

Именно на ней и устанавливают это устройство. Затем остается только установить запорные арматуры на входах в карман и первую ветку. Таким образом, вы в любой момент сможете отрезать насос от снабжения, снять его и обслужить. При этом система будет функционировать должным образом, так как вода сможет беспрепятственно течь по другой ветке.

к меню ↑

Обзор циркуляционного насоса Wilo (видео)

 Главная страница » Популярные производители насосов

byreniepro.ru

Как подключить циркуляционный насос к электричеству

Как правильно подключить насос отопления к электросети?

Централизованное теплоснабжение не всегда обеспечивает помещение необходимым теплом. В связи с этим многие предпочитают устанавливать автономные системы отопления. Но частой проблемой децентрализованного отопления является неравномерное распределение тепла. Например, в котле вода закипает, а в дальних комнатах температура батарей может быть невысокой. Некоторые предпочитают замену радиаторов отопления. Но большинство, для выхода из подобной ситуации, устанавливают циркуляционные насосы. Это позволяет повысить эффективность работы всей отопительной системы и равномерно прогреть все помещение.

Монтаж насосов для отопления выполняет специалист. Но можно проделать эту работу и самостоятельно. Главное знать некоторые нюансы данного процесса и придерживаться ряда рекомендаций. Для тех, кто не знает, как правильно поставить насос в систему отопления, данная статья будет очень полезной. В ней подробно описан алгоритм подключения такого оборудования и рассмотрены особенности монтажа насоса вило.

Преимущества установки насосов отопления

Прежде чем рассмотреть, как подключить насос к отоплению, надо отметить ряд преимуществ, которые пользователь получает в итоге:

  1. увеличение теплоотдачи;
  2. равномерное распределение тепла между всеми отапливаемыми комнатами;
  3. повышение экономичности отопительной системы;
  4. исключение возможности появления завоздушин, которые мешают теплоносителю нормально циркулировать в системе.

Чтобы установить насос для отопления системы, надо воспользоваться услугами специалистов. Но данная работа не отличается большой сложностью. Поэтому можно выполнить ее своими силами, и при этом дополнительно сэкономить на оплате услуг работников по монтажу отопительных приборов.

Подготовка к установке насоса для отопления

Прежде чем устанавливать насос, надо его купить. От правильного выбора зависит многое.

Насосное оборудование может быть разных видов.

На рынке представлено множество различных моделей от разных производителей. Нужно выбирать насос для отопления характеристики которого соответствуют особенностям помещения, его площади, количеству окон, наружных стен и т.п. Лучше отдать предпочтение более известному производителю. Слишком дешевые агрегаты покупать не стоит в виду большой вероятности приобрести подделку. А при эксплуатации такого оборудования может возникнуть немало проблем.

Чтобы упростить процесс монтажа насоса для отопления, лучше выбирать насосный прибор с разъемными резьбами. Иначе потребуется подбирать переходники. А это понравится далеко не каждому пользователю.

Из дополнительного оборудования и инструментов для работы понадобятся:

  • обратный клапан. Без него работа насоса под давлением будет неполноценной;
  • фильтр глубокой очистки;
  • запорная арматура;

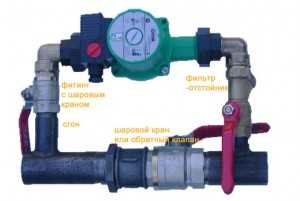

  • байпас из отрезка трубы. Диаметр должен соответствовать диаметру стояка;
  • специальные ключи для установки.

Основные правила монтажа насоса

Устанавливая электронасос для отопления, надо помнить о соблюдении ряда важных правил:

  1. по бокам от насоса надо зафиксировать шаровые краны. В случае необходимости демонтажа насоса, с помощью шаровых кранов вероятность выхода теплоносителя из системы будет исключена;
  2. перед насосным устройством врезается фильтр. Нужно это для защиты прибора от различных частиц, которые присутствуют в теплоносителе;
  3. в верхней части байпаса должен находиться воздушный клапан. Он будет выводить скопившийся в системе воздух. Можно выбрать автоматический либо ручной тип клапана;
  4. резьбовые соединения должны выполняться с помощью прокладок и герметика. Нужно это для избежания протеканий;
  5. на насосном приборе есть стрелка, которая показывает направление движения теплоносителя. Это направление надо соблюдать в процессе монтажа;
  6. чтобы сделать процесс использования насосного устройства полностью безопасным, подключать прибор надо только в розетку с заземлением. Поэтому перед установкой насоса требуется провести ряд действий по обеспечению заземления.

Подключается электронасос для отопления дома по следующему алгоритму:

  • выбор места. Подключенный насос нуждается в периодическом обслуживании. Также необходимо позаботиться о том, чтобы был доступ к электросети. Поэтому месторасположение надо выбирать, учитывая данные факторы. Конечно, близость к сети не является обязательным требованием: можно провести удлинение силового кабеля сети к требуемому месту монтажа. Но это создаст дополнительные неудобства. Лучше всего устанавливать насосы в месте ввода расширительного бака. Таким образом, можно достичь максимально высоких температурных показателей в данном месте;
  • если насос устанавливается в действующую сеть, предварительно необходимо слить теплоноситель. Если система отопления находилась в длительной эксплуатации, ее надо хорошенько прочистить от скопившихся внутри загрязнений. Для этого следует несколько раз наполнить ее водой, а затем опорожнить;
  • монтаж насоса и функциональной цепочки арматуры выполняется в соответствии с описанными выше правилами;
  • когда процесс установки завершен, отопительную систему надо снова заполнить теплоносителем;
  • теперь нужно проверить систему на работоспособность. Например, если не включился насос отопления, возможно, есть какие-нибудь проблемы с электропитанием. Надо проверить предохранители и фазы. Если все в норме, вероятно, сгорела обмотка привода. Все погрешности на данном этапе следует исправить;
  • после этого надо открыть центральный винт. Он находится на крышке корпуса. Данная процедура нужна для того, чтобы избыток воздуха вышел из насоса. Когда выступит вода, значит все в порядке: воздух полностью удален. Надо отметить, что выводить воздух с насоса с ручным управлением следует каждый раз перед включением устройства.

Зная, как поставить дополнительный насос в систему отопления, можно без затруднений проделать эту процедуру самостоятельно. Положительные изменения в пользовании отопительной системой с врезанным насосом заметны в первые дни эксплуатации.

Лучше покупать насос для котла отопления типа автомат. Так можно защитить устройство от неправильной эксплуатации. При подключении оборудования к сети лучше использовать автоматический предохранитель с флажком, который будет выполнять две функции: предохранителя и выключателя. Устанавливать предохранитель следует на расстоянии более 50 см от котла.

Можно установить насос в отопительную систему, где уже имеется один насос. Но тут надо учитывать некоторые нюансы. Насосный прибор включается, когда срабатывает тепловое реле.

Чтобы оба аппарата работали синхронно, второй прибор надо тоже подключить к реле.

Дополнительный насос можно подсоединить к основному путем параллельного подключения. Зная, как подключить насос отопления к электросети, это особых трудностей не составит.

Чаще всего насосное оборудование работает от 220 вольт. Но есть агрегаты, работающие от 380 вольт. Сегодня в продаже можно встретить и насос для отопления на 12 вольт с плавным вариатором скорости. Такие агрегаты незаменимы, если нет возможности подключения к электросети 220 вольт. Благодаря электронному вариатору скорости, насос включается плавно, есть возможность выставлять точные параметры прибора. Но все же насос для отопления 12 вольт используется крайне редко.

Монтаж насосов Вило

Сегодня на рынке большой популярностью пользуются насосы Вило. Они отличаются хорошими техническими характеристиками. Большое разнообразие размеров резьбовых и фланцевых соединений позволяет выбрать именно такое насосное оборудование, которое идеально подойдет для монтажа в существующую систему отопления. А сам радиатор отопления задействован в работу не будет.

Стоит рассмотреть, как подключить насос на отопление Вило. Монтаж агрегатов вило не представляет большого труда. Устанавливать насос Wilo можно непосредственно на трубопроводе. Существуют разные модели. Если помещение имеет небольшую площадь (до 750 кв.м), то стоит отдать предпочтение модели Wilo-Star-RS. Насосы данной серии оснащены трехступенчатыми переключателями. Для питания нужен ток с напряжением в 230 вольт. Прибор может работать при температуре рабочей жидкости от -10 до +110 градусов. При этом окружающая температура должна быть не более +40 градусов.

Монтаж данного агрегата предполагает горизонтальное размещение его вала. Клеммная коробка имеет два кабельных вывода. Поэтому насос Wilo для отопления можно подключить к электросети с любой стороны. Благодаря пружинному устройству клемм, кабель подсоединяется очень просто.

Таким образом, подключение насоса для отопления – работа не сложная. И ее можно проделать самостоятельно. Главное, грамотно подобрать насосное оборудование, знать особенности монтажа и соблюдать ряд правил во время установки прибора.

Как установить циркуляционный насос

В системы отопления с принудительной или естественной циркуляцией ставят циркуляционные насосы. Он нужны для повышения теплоотдачи и для возможности регулировки температуры в помещении. Установка циркуляционного насоса — задача не самая сложная, при наличии минимума навыков справиться можно самостоятельно, своими руками.

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

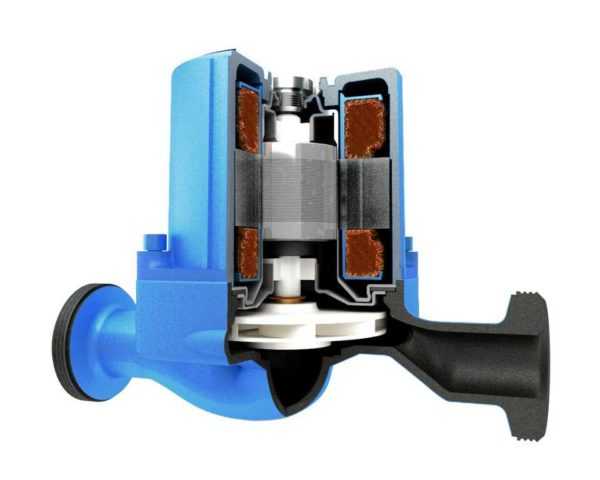

Циркуляционный насос с мокрым ротором в разрезе

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве. Остальное неважно.

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

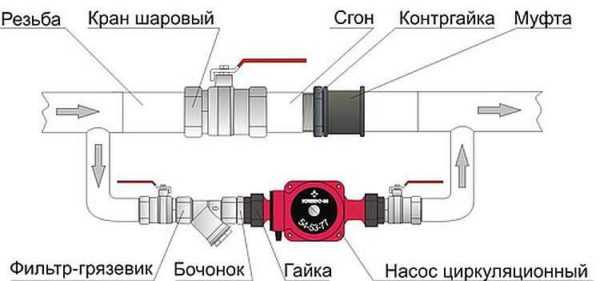

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

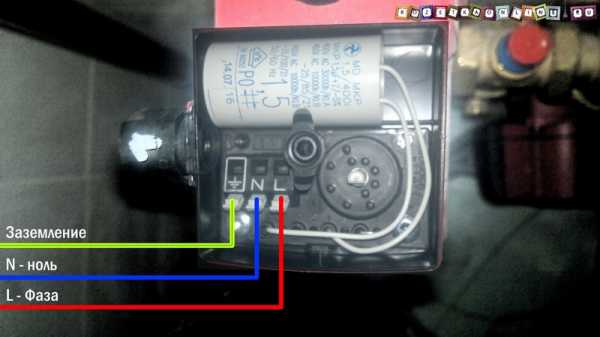

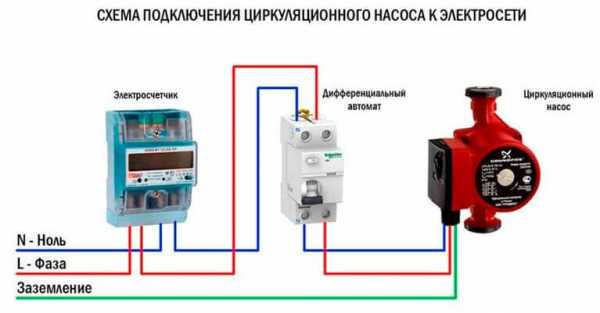

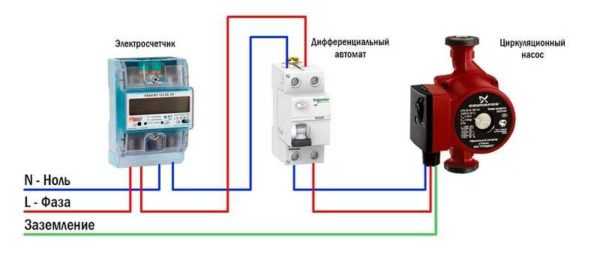

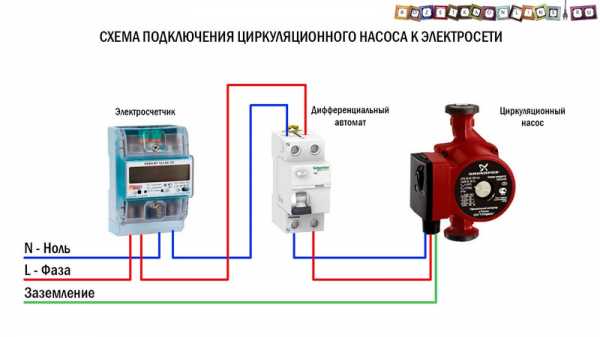

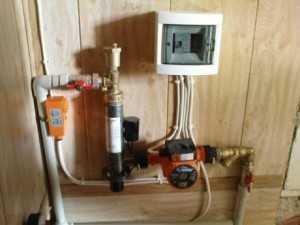

Схема электрического подключения циркуляционного насоса

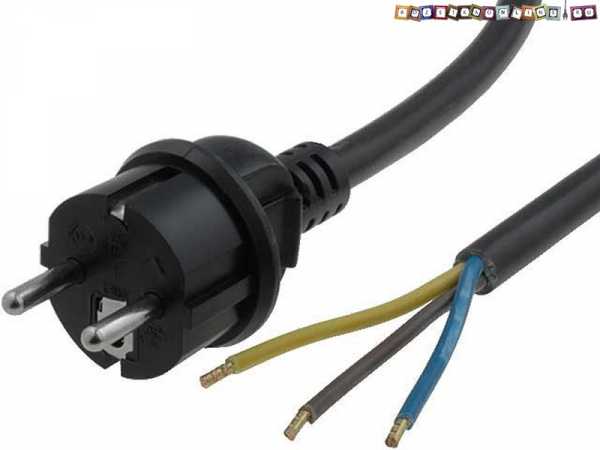

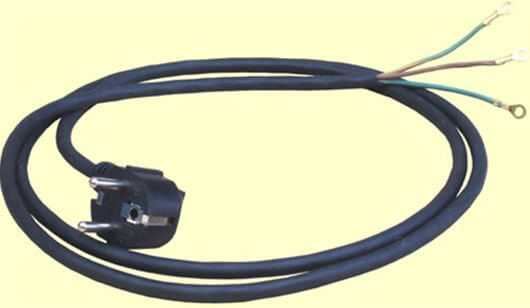

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

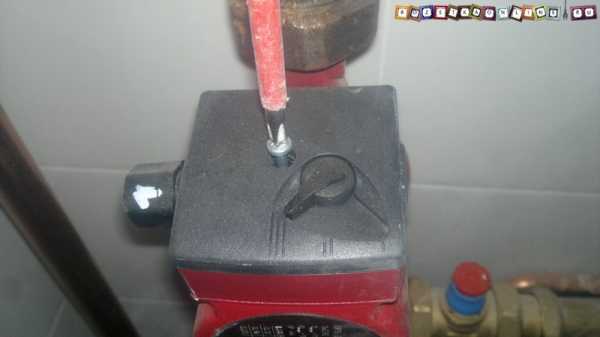

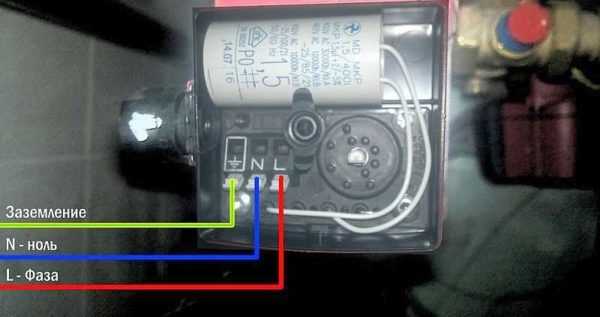

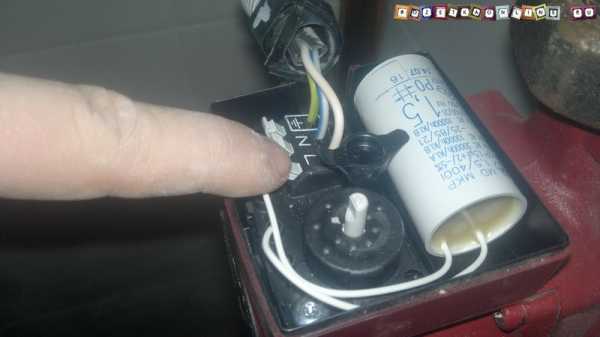

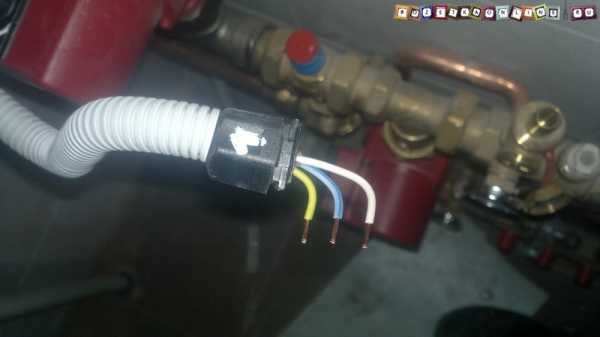

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

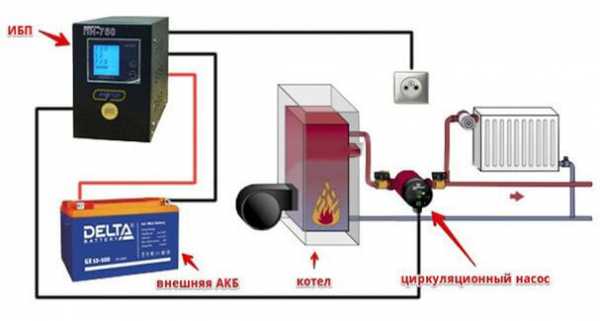

Как подключить циркуляционник к электричеству через стабилизатор

Здравствуйте. Моя ситуация, насос 25 х 60 стоит сразу после электрокотла на 6 квт, далее магистраль из трубы 40 мм идёт в баню (там три стальных радиатора) и возвращается к котлу; после насоса ответвление вверх, далее 4 м, вниз, окольцовывает дом 50 кв. м. через кухню, далее через спальню, где удваивается, потом зал, где утраивается и вливается в обратку котла; в бане ответвление 40 мм вверх, выходит из бани, входит на 2 этаж дома 40 кв. м. (там два чугунных радиатора) и возвращается в баню в обратку; на второй этаж тепло не пошло; идея установить второй насос в бане на подачу после ответвления; общая длина трубопровода 125 м. Насколько решение правильное?

Идея правильная — слишком длинная трасса для одного насоса.

Совет 1: Как подключить циркуляционный насос

Устанавливать циркуляционный насос рекомендуется с горизонтально расположенным валом. В случае, если вы устанавливаете насос с вертикальным расположением вала (то есть, электродвигателем вверх) возможно скапливание в нем воздуха, который будет препятствовать смазке подшипников. Монтаж насоса можно производить как на обратной трубе. так и на подающей трубе отопления дома. Исключите во время монтажа возможные механические напряжения!

Подберите место, куда вы будете устанавливать насос. Нужно выбирать его с учетом того, чтобы в будущем доступ к насосу не был затруднен. Устанавливают насос после всех работ над системой, поэтому установка его должна стать завершающим этапом в монтаже системы отопления. Если система отопления уже использовалась, ее нужно тщательно промыть.

Отрежьте трубу там, где вы планируете установить насос, и приварите к ней соединение для запорной арматуры. Перед циркуляционным насосом и после него необходимо устанавливать запорную арматуру – это нужно для удобства снятия насоса, для чистки или ремонта. Предусмотрите также удаление воздуха, если вы хотите, чтобы насос работал долго и надежно.

Приварите насос в такой последовательности: запорная арматура – насос – запорная арматура. При монтаже соблюдайте направление потока воды или другого теплоносителя, а также указательные стрелки на корпусе насоса. После окончания сварочных работ проверьте герметичность швов и заполните систему отопления теплоносителем.

Подсоедините шнур питания к насосу. Подключение электрической части насоса должно производиться с учетом всех действующих технических норм и правил. Минимальное расстояние электрического кабеля между осями контактов должно быть 3 мм, а сечение не менее 0,75 мм кв. Кабель должен быть снабжен выключателем или штекером. Включите кабель в розетку.

Совет 2: Как подключить бойлер косвенного нагрева

Подбирая бойлер косвенного нагрева, обязательно учитывайте мощность теплообменника вашего котла, так как если мощность его у бойлера окажется больше, чем у котла, тогда вы рискуете остаться без отопления. Мощность теплообменника бойлера должна быть адекватна производительности насоса.

При установке настенного бойлера косвенного нагрева закрепляйте его таким образом, чтобы его низ находился выше, чем верхняя точка котла и радиатора. Если не позволяет планировка помещения, постарайтесь максимально приблизить его расположение к идеальному, так как чем ниже он будет расположен, тем медленнее будет нагреваться в нем вода. Если вы решили установить бойлер косвенного нагрева, то учтите, что температура его нижней части будет равна температуре обратки системы отопления.

  • Бойлер косвенного нагрева
  • подключение бойлера косвенного нагрева

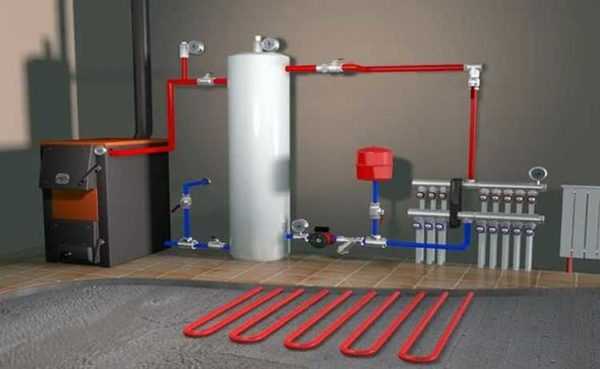

Совет 3: Как подключить теплые полы к котлу

Самый экономный и удобный вариант теплых полов – водяные полы с подключением к котлу . Такая система позволяет сэкономить большое количество электроэнергии и дает возможность самостоятельно регулировать температуру обогрева. Кроме того, ее проще монтировать.

  • – настенный котел для теплых полов;
  • – коллекторный шкаф;
  • – запорные вентили;
  • – компрессионные фитинги;
  • – циркуляционный насос;
  • – термостат (желательно, хотя не обязательно).

Установку теплых полов произведите в песчано-цементную стяжку. Для этого подготовьте все комплектующие системы. Снимите существующую стяжку и распределите все элементы теплых полов по той площади, где планируется их монтаж.

Затем навесьте в удобном месте котел для теплых полов – так, чтобы петли водяных труб шли от коллектора. Если вы устанавливаете полы в собственном доме, то оборудование целесообразно размещать в специально отведенном помещении. По поводу монтажа котла в квартире лучше проконсультироваться с опытным мастером.

Установите коллекторный шкаф. Его задача – осуществлять оборот воды в трубах и совмещать отопление пола с прочим домашним отоплением.

Заведите подающую и возвратную трубы в установленный коллекторный шкаф. Первая будет подавать горячую воду в водяные полы. вторая – забирать охлажденную жидкость и возвращать ее обратно в котел. На каждую трубу установите запорный вентиль, чтобы можно было в случае необходимости перекрывать воду.

С помощью компрессионного фитинга соедините трубу от котла с металлическим вентилем, а к вентилю подключите вход коллектора. Фитингами соедините с коллектором контуры теплого пола.

В коллекторе установите циркуляционный насос, предназначенный для непрерывного прогона воды. Он монтируется на подающей трубе. Лучше приобрести насос с термостатом. что позволит регулировать температуру нагрева пола.

После этого включайте систему, проверьте ее работу.

Окончательный монтаж теплых полов производится только после того, как будет проверена работа системы отопления. Она должна функционировать минимум 10-12 часов. И, если все будет в порядке, производится укладка поверхности пола над трубами. В противном случае есть риск затопить собственный дом из-за мелкой ошибки. Если трубы уложены в песчано-цементную стяжку, включать систему можно лишь после того, как раствор полностью застынет.

Чтобы избежать проблем с подключением множества всевозможных регулирующих устройств, можно приобрести насосный смесительный контур для настенных котлов, который включает в себя циркуляционный насос и практически весь набор оборудования.

  • Монтаж водяного теплого пола
  • как соединить теплый пол

Совет 4: Как установить насос на отопление

Индивидуальное отопление в квартире, в производственном помещении, в офисе или доме, гораздо экономичнее централизованного. Это зависит прежде всего от расстояния, которое проходит теплоноситель от котла до радиаторов отопления. Существуют два основных способа использования такой системы: с естественной циркуляцией и принудительной. В последнем случае главным в ней является циркуляционный насос, который прокачивает теплоноситель по магистрали.

  • – герметик;
  • – резиновые или силиконовые прокладки;
  • – набор ключей от «на 22» до «на 36».

Подберите насос для отопления помещения, учитывая его теплопотери. В расчет следует включить тепловые потери наружных стен, тепловой режим, т.е. какая температура будет средней в здании, площадь помещения и прочие параметры. Согласно теории, «тепловой поток зависит от потерь тепла на наружных ограждениях, которые прямо пропорциональны разности между температурой наружного воздуха Т1 и температурой Т внутри помещения, площади S обогреваемого помещения, коэффициента теплопотерь (Вт/м² К)». Данный расчет можно представить таким образом:

– при радиаторной системе отопления, если площадь (S) помещения равна 80-120 м², то насос должен выдавать теплоносителя 0,4 м³ в час, при 120-160 м² – 0,5 м³;

– при системе «теплый пол», если S=80-120 м² – 1,5 м³, при 120-160 м² – 2,0 м³.

Установите насос в системе отопления с радиаторами на обратной линии вблизи котла, где самая низкая температура. В квартирах и домах площадью до 200 м² это достаточно условно, так как теплоноситель отличается от подачи на обратной трубе на 1-2 градуса. Поэтому в системах отопления небольших контуров не имеет значение, где устанавливать насос. Монтаж циркуляционного насоса на отопление производится в момент установки системы отопления, если она действующая, то следует перед этим слить теплоноситель. Можно этого не делать, если на входящем и исходящем трубопроводе установлены краны, перекрывающие к нему доступ. Тогда следует закрыть их и начать установку.

Установите его по направлению, указанному стрелкой на корпусе. Она означает движение теплоносителя. Перед входом в насос следует поставить фильтр очистки. Каждое резьбовое соединение защитите герметиком и прокладкой между сопрягающимися деталями. Насос должен быть установлен строго горизонтально, иначе можно повредить ротор, к тому же будет слышен его постоянный «грохот». После установки и заполнения его теплоносителем, откройте центральный винт, расположенный на верхней крышке. Из отверстия выступит немного жидкости. Тем самым будет удален лишний воздух из насоса. Подключать его можно в сеть 220В или с помощью обычной электрической вилки, или через электрический автомат.

Установите в системе «теплый пол» насос на линии подачи. Это предотвратит всякую вероятность разрыва потока и попадания в систему воздуха. Образование воздушных пробок – самая большая неприятность в теплых полах.

Совет 5: Куда ставить насос в отопление

Источники: http://spetsotoplenie.ru/nasosy-dlya-otopleniya/obsluzhivanie-nasosov/kak-pravilno-podklyuchit-nasos-otopleniya-k-elektroseti.html, http://stroychik.ru/otoplenie/ustanovka-cirkulyacionnogo-nasosa, http://www.kakprosto.ru/kak-74630-kak-podklyuchit-cirkulyacionnyy-nasos

teplosten24.ru

Как грамотно подключить насос отопления к электросети: правила монтажа

Централизованное теплоснабжение не всегда обеспечивает помещение необходимым теплом. В связи с этим многие предпочитают устанавливать автономные системы отопления. Но частой проблемой децентрализованного отопления является неравномерное распределение тепла. Например, в котле вода закипает, а в дальних комнатах температура батарей может быть невысокой. Некоторые предпочитают замену радиаторов отопления. Но большинство, для выхода из подобной ситуации, устанавливают циркуляционные насосы. Это позволяет повысить эффективность работы всей отопительной системы и равномерно прогреть все помещение.

Монтаж насосов для отопления выполняет специалист. Но можно проделать эту работу и самостоятельно. Главное знать некоторые нюансы данного процесса и придерживаться ряда рекомендаций. Для тех, кто не знает, как правильно поставить насос в систему отопления, данная статья будет очень полезной. В ней подробно описан алгоритм подключения такого оборудования и рассмотрены особенности монтажа насоса вило.

Преимущества установки насосов отопления

Прежде чем рассмотреть, как подключить насос к отоплению, надо отметить ряд преимуществ, которые пользователь получает в итоге:

  1. увеличение теплоотдачи;
  2. равномерное распределение тепла между всеми отапливаемыми комнатами;
  3. повышение экономичности отопительной системы;
  4. исключение возможности появления завоздушин, которые мешают теплоносителю нормально циркулировать в системе.

Чтобы установить насос для отопления системы, надо воспользоваться услугами специалистов. Но данная работа не отличается большой сложностью. Поэтому можно выполнить ее своими силами, и при этом дополнительно сэкономить на оплате услуг работников по монтажу отопительных приборов.

Подготовка к установке насоса для отопления

Прежде чем устанавливать насос, надо его купить. От правильного выбора зависит многое.

Насосное оборудование может быть разных видов.

На рынке представлено множество различных моделей от разных производителей. Нужно выбирать насос для отопления характеристики которого соответствуют особенностям помещения, его площади, количеству окон, наружных стен и т.п. Лучше отдать предпочтение более известному производителю. Слишком дешевые агрегаты покупать не стоит в виду большой вероятности приобрести подделку. А при эксплуатации такого оборудования может возникнуть немало проблем.

Чтобы упростить процесс монтажа насоса для отопления, лучше выбирать насосный прибор с разъемными резьбами. Иначе потребуется подбирать переходники. А это понравится далеко не каждому пользователю.

Из дополнительного оборудования и инструментов для работы понадобятся:

  • обратный клапан. Без него работа насоса под давлением будет неполноценной;
  • фильтр глубокой очистки;
  • запорная арматура;
  • байпас из отрезка трубы. Диаметр должен соответствовать диаметру стояка;
  • специальные ключи для установки.

Основные правила монтажа насоса

Устанавливая электронасос для отопления, надо помнить о соблюдении ряда важных правил:

  1. по бокам от насоса надо зафиксировать шаровые краны. В случае необходимости демонтажа насоса, с помощью шаровых кранов вероятность выхода теплоносителя из системы будет исключена;
  2. перед насосным устройством врезается фильтр. Нужно это для защиты прибора от различных частиц, которые присутствуют в теплоносителе;
  3. в верхней части байпаса должен находиться воздушный клапан. Он будет выводить скопившийся в системе воздух. Можно выбрать автоматический либо ручной тип клапана;
  4. резьбовые соединения должны выполняться с помощью прокладок и герметика. Нужно это для избежания протеканий;
  5. на насосном приборе есть стрелка, которая показывает направление движения теплоносителя. Это направление надо соблюдать в процессе монтажа;
  6. чтобы сделать процесс использования насосного устройства полностью безопасным, подключать прибор надо только в розетку с заземлением. Поэтому перед установкой насоса требуется провести ряд действий по обеспечению заземления.

Подключается электронасос для отопления дома по следующему алгоритму:

  • выбор места. Подключенный насос нуждается в периодическом обслуживании. Также необходимо позаботиться о том, чтобы был доступ к электросети. Поэтому месторасположение надо выбирать, учитывая данные факторы. Конечно, близость к сети не является обязательным требованием: можно провести удлинение силового кабеля сети к требуемому месту монтажа. Но это создаст дополнительные неудобства. Лучше всего устанавливать насосы в месте ввода расширительного бака. Таким образом, можно достичь максимально высоких температурных показателей в данном месте;
  • если насос устанавливается в действующую сеть, предварительно необходимо слить теплоноситель. Если система отопления находилась в длительной эксплуатации, ее надо хорошенько прочистить от скопившихся внутри загрязнений. Для этого следует несколько раз наполнить ее водой, а затем опорожнить;
  • монтаж насоса и функциональной цепочки арматуры выполняется в соответствии с описанными выше правилами;
  • когда процесс установки завершен, отопительную систему надо снова заполнить теплоносителем;
  • теперь нужно проверить систему на работоспособность. Например, если не включился насос отопления, возможно, есть какие-нибудь проблемы с электропитанием. Надо проверить предохранители и фазы. Если все в норме, вероятно, сгорела обмотка привода. Все погрешности на данном этапе следует исправить;
  • после этого надо открыть центральный винт. Он находится на крышке корпуса. Данная процедура нужна для того, чтобы избыток воздуха вышел из насоса. Когда выступит вода, значит все в порядке: воздух полностью удален. Надо отметить, что выводить воздух с насоса с ручным управлением следует каждый раз перед включением устройства.

Зная, как поставить дополнительный насос в систему отопления, можно без затруднений проделать эту процедуру самостоятельно. Положительные изменения в пользовании отопительной системой с врезанным насосом заметны в первые дни эксплуатации.

Лучше покупать насос для котла отопления типа автомат. Так можно защитить устройство от неправильной эксплуатации. При подключении оборудования к сети лучше использовать автоматический предохранитель с флажком, который будет выполнять две функции: предохранителя и выключателя. Устанавливать предохранитель следует на расстоянии более 50 см от котла.

Можно установить насос в отопительную систему, где уже имеется один насос. Но тут надо учитывать некоторые нюансы. Насосный прибор включается, когда срабатывает тепловое реле.

Чтобы оба аппарата работали синхронно, второй прибор надо тоже подключить к реле.

Дополнительный насос можно подсоединить к основному путем параллельного подключения. Зная, как подключить насос отопления к электросети, это особых трудностей не составит.

Чаще всего насосное оборудование работает от 220 вольт. Но есть агрегаты, работающие от 380 вольт. Сегодня в продаже можно встретить и насос для отопления на 12 вольт с плавным вариатором скорости. Такие агрегаты незаменимы, если нет возможности подключения к электросети 220 вольт. Благодаря электронному вариатору скорости, насос включается плавно, есть возможность выставлять точные параметры прибора. Но все же насос для отопления 12 вольт используется крайне редко.

Монтаж насосов Вило

Сегодня на рынке большой популярностью пользуются насосы Вило. Они отличаются хорошими техническими характеристиками. Большое разнообразие размеров резьбовых и фланцевых соединений позволяет выбрать именно такое насосное оборудование, которое идеально подойдет для монтажа в существующую систему отопления. А сам радиатор отопления задействован в работу не будет.

Стоит рассмотреть, как подключить насос на отопление Вило. Монтаж агрегатов вило не представляет большого труда. Устанавливать насос Wilo можно непосредственно на трубопроводе. Существуют разные модели. Если помещение имеет небольшую площадь (до 750 кв.м), то стоит отдать предпочтение модели Wilo-Star-RS. Насосы данной серии оснащены трехступенчатыми переключателями. Для питания нужен ток с напряжением в 230 вольт. Прибор может работать при температуре рабочей жидкости от -10 до +110 градусов. При этом окружающая температура должна быть не более +40 градусов.

Монтаж данного агрегата предполагает горизонтальное размещение его вала. Клеммная коробка имеет два кабельных вывода. Поэтому насос Wilo для отопления можно подключить к электросети с любой стороны. Благодаря пружинному устройству клемм, кабель подсоединяется очень просто.

Таким образом, подключение насоса для отопления – работа не сложная. И ее можно проделать самостоятельно. Главное, грамотно подобрать насосное оборудование, знать особенности монтажа и соблюдать ряд правил во время установки прибора.

spetsotoplenie.ru

Подключение циркуляционного насоса к электросети: 2 схемы

Циркуляционный насос является важным элементом современных систем отопления. Он нужен для принудительной циркуляции воды в отопительной системе, что позволяет сэкономить до 30% на отоплении частных домов и коттеджей. Экономия заключается в том, что теплоноситель быстро проходит по трубам, в результате чего вода не так быстро остывает и соответственно нет необходимости ее сильно нагревать. В этой статье будет рассмотрено правильное подключение циркуляционного насоса к электросети. Схемы и видео инструкции помогут вам самостоятельно выполнить электромонтаж без ошибок!

Что важно знать?

Монтажная схема разводки и способы подключения к электричеству такого устройства, как циркуляционный насос, могут иметь различные варианты исполнения. Выбор конкретного варианта определяется особенностями отапливаемого объекта, а также местом, где располагается устройство. Существует две возможности его подключить:

  • непосредственное подключение в электросеть 220 В;
  • подключение к источнику бесперебойного питания, который в свою очередь, включен в сеть 220 В или 220/380 В (в случае трехфазного ИБП).

Выбирая первый способ, потребитель рискует остаться без отопления в случае длительного отключения электроэнергии. Оправданным такой вариант может считаться только при высокой степени надежности электроснабжения, сводящей вероятность длительного перерыва питания к минимуму, а также, в случае наличия на объекте резервного источника электрической энергии. Второй способ предпочтительней, хотя и требует дополнительных затрат.

Способы подключения

Подключение в электросеть с помощью вилки и розетки. Этот способ предусматривает установку электрической розетки в непосредственной близости к месту, где монтируется циркуляционный насос. Иногда они могут поставляться с подключенным кабелем и вилкой в комплекте, как на фото:

В этом случае можно просто включить прибор в электросеть, используя розетку, расположенную в зоне досягаемости кабеля. Нужно только убедиться в наличии третьего, заземляющего контакта в розетке.

При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора. Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм2 до 2,5 мм2. Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Перед тем, как подключить циркуляционный насос, необходимо выяснить, какой из трех проводов шнура соединен с заземляющим контактом вилки. Это можно сделать с помощью омметра, заодно проверив целостность остальных проводов.

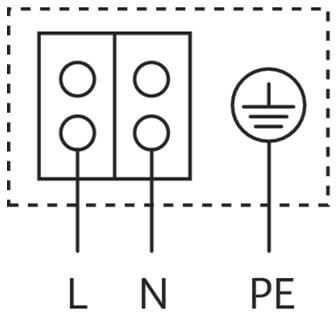

Открываем крышку клеммной коробки. Внутри коробки расположены три клеммы, предназначенные для включения прибора в сеть, имеющие обозначение, как на картинке:

Откручиваем зажим кабельной муфты (на первом фото это пластиковая гайка, в которую заведен кабель), одеваем его на наш шнур, заводим шнур в муфту. Если внутри коробки имеется хомут для крепления кабеля, продеваем шнур через него. Соединяем предварительно зачищенные от изоляции концы проводов шнура с клеммами.

К клеммам L и N нужно подключить провода, соединенные со штекерами вилки (не бойтесь их перепутать, это не критично), к клемме РЕ следует подключить провод заземляющего контакта вилки (а вот здесь ошибаться нельзя). Прилагаемая к изделию инструкция запрещает эксплуатировать его без защитного заземления. Далее, затягиваем хомут (при наличии), плотно закручиваем зажим кабельной муфты, зарываем крышку клеммной коробки. Насос готов к включению в электросеть.

Стационарное подсоединения. Схема подключения циркуляционного насоса к электросети с заземлением предоставлена ниже:

Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ, или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.

В данном варианте используется устройство защитного отключения (дифференциальный автомат). Вместо него можно применить обычный однополюсный автомат, пропустив через него только фазный провод. Если автомат установлен в щитке, где имеется шина РЕ, то кабель от насоса до автомата должен быть трехжильным. При отсутствии такой шины, клемму РЕ следует соединить с заземляющим устройством. Такое соединение можно выполнить отдельным проводом.

Отдельно хотелось бы рассмотреть такой вариант монтажа, как подключение насоса к ИБП. Он наиболее предпочтителен и обеспечивает независимость функционирования системы отопления от перебоев в подаче электроэнергии. Схема подключения циркуляционного насоса к источнику бесперебойного питания предоставлена ниже:

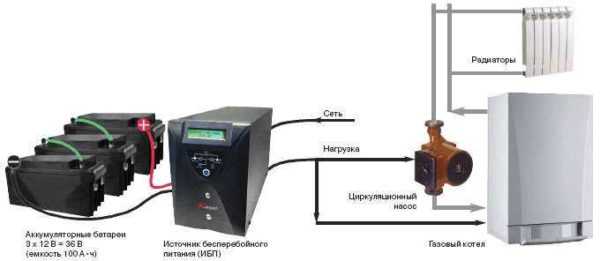

Мощность ИБП следует подбирать, исходя из мощности электродвигателя насоса. Ёмкость аккумуляторной батареи определяется расчетным временем автономного питания циркуляционного насоса, то есть временем, когда электросеть отключена. О том, как выбрать ИБП для котла мы рассказывали в отдельной статье. Требования к сечению кабелей, а также к наличию защитного заземления, относятся ко всем вариантам подключения.

Напоследок рекомендуем просмотреть видео инструкции по подсоединению различных моделей насосов к электрической сети:

Grundfos

Wilo Stratos-PICO

Схема подсоединения циркуляционного насоса к термостату

Вот мы и рассмотрели, как правильно выполняется подключение циркуляционного насоса к электросети. Схема и видео примеры помогли закрепить материал и наглядно увидеть нюансы монтажа!

Будет полезно прочитать:

samelectrik.ru

Подключение насоса Wilo . Статьи компании «ООО «КУБОМЕТР»»



Указания перед проведением работ

  • Устройство, к которому будет осуществляться подключение насоса Вило в обязательном порядке необходимо заранее привести в выключенное состояние.



  • Устанавливать насос Wilo надлежит только на оборудование (системы отопления, охлаждения, водоснабжения, кондиционирования и пр.), подходящее для его типа (циркуляционный, погружной, фекальный) и модели (TOP, ComboLine, BAC и др).

  • Помещения, в которых предполагается производить подключение насосов Вило, должны быть сухими, хорошо вентилируемыми, с температурой воздуха от 0°С до +40°С.

  • В случае наружного размещения нужно обеспечить защиту насоса Wilo с помощью шахты, шкафа или корпуса от прямого попадания УФ-лучей, осадков и атмосферных воздействий.

  • Следует убедиться в отсутствии загрязнений в трубопроводе, так как они способны спровоцировать поломку насоса Wilo.

​



Монтаж насоса Wilo: последовательность действий

  • Обесточивание и отключение поступления воды.



  • Сборка насоса и определение места присоединения, удобного для технического обслуживания. (Подключение циркуляционного насоса Wilo рекомендуется проводить на участке обратного контура).​​
  • Встраивание в допустимом положении путем врезки в инженерную систему.
  • Подключение насоса Wilo к электросети.
  • Дополнительное оснащение насоса фильтрами для удаления частиц мусора во избежание его засорения или в целях очищения воды питьевого назначения.
  • Надежная фиксация и герметизация соединений.
  • Подача электричества и потока жидкости.
  • Запуск насоса и проверка исправного функционирования.

Циркуляционные насосы Wilo. Схема подключения в отопительной системе



Ввод насоса Wilo в эксплуатацию

Перед включением насос Wilo и трубопровод нужно залить водой, чтобы работа не совершалась на сухом ходу, так как это сокращает срок его службы и может привести к неполадкам и выходу из строя. Все детали насоса должны быть надежно закреплены, крышка модуля привинчена с правильной посадкой уплотнения, после чего можно запускать насос Wilo в работу.

Насос Wilo купить на выгодных условиях с консультацией специалиста и доставкой в сжатые сроки по городам России можно в нашей компании.

kubometrs.ru

Циркуляционный насос Wilo для систем отопления, инструкция для агрегата вило

Отопительные системы, в которых теплоноситель циркулирует естественным способом по закону гравитации, встречаются все реже, и только там, где небольшая площадь отапливается при помощи одноконтурного котла.

Оборудование для принудительной циркуляции

Обеспечить качественное передвижение горячей воды по трубам и батареям помогут циркуляционные насосы Wilo. Они отлично справляются со своими функциями в больших домах со сложным разветвлением систем отопления. Сделать правильный выбор современного и компактного прибора, который покажет эффективную работу, поможет обзор моделей Вило и инструкция от производителя.

Все агрегаты немецкого производства отличаются надежностью, легкостью монтажа и возможностью уменьшить диаметр труб, что позволяет снизить смету на монтаж отопления.

Для полноценного обогрева частных домов были специально разработаны две серии насосов Wilo, которые несколько отличаются между собой по техническим характеристикам.

Серия Star-RS

Эта линейка насосов имеет небольшую мощность и подходит для эксплуатации в домах, площадь которых находится в диапазоне 200 – 750 м².

Особенности

Основным преимуществом данной серии является ротор мокрого типа. Он беспрерывно погружается в перекачиваемый энергоноситель, который не дает засыхать графитовым подшипникам. Еще один плюс Star-RS – то, что для производства роторного колеса здесь использован технический полимер.

Этот материал отличается устойчивостью перед воздействием высоких температур, характерных для систем отопления, и не боится их резкого перепада.

Корпус и крепеж

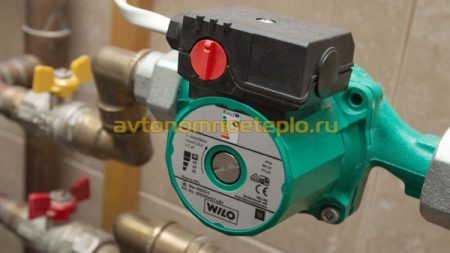

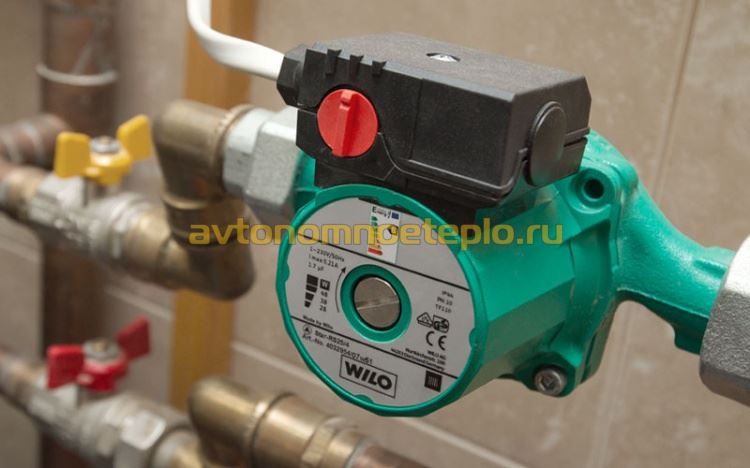

С трубопроводом циркуляционный насос Вило соединяется при помощи резьбы, диаметр которой может отличаться в зависимости от модели. Агрегат имеет чугунный корпус и стальной нержавеющий вал.

Комфортная рабочая среда для такого прибора – это вода или водно-гликолевый состав. Насосы Star-RS для принудительных отопительных систем практически бесшумны. Они быстро перекачивают теплоноситель и потребляют мало электричества.

Преимущества

Большую популярность немецкое оборудование данной серии завоевало благодаря таким преимуществам:

  • корпус покрыт антикоррозийным катафорезным составом;
  • обороты регулируются при помощи трехступенчатого механического переключателя;
  • выносливые металлографитовые подшипники не изнашиваются в условиях агрессивных температур;
  • невысокая стоимость.

Условия работы и монтажа

Аппараты для систем отопления серии Star-RS могут работать в температурном режиме +10 +110 °C при давлении до 10 бар, и это дает возможность их использования в кондиционировании.

При монтаже Вило Star-RS должна строго выполняться инструкция производителя, которая гласит о том, что:

  • врезка возможна после монтажа и промывки труб от стружки;
  • клемная коробка и мотор должны быть надежно защищены от попадания влаги;
  • насосная ось должна располагаться строго горизонтально.

Серия TOP-S

Модели данной серии рассчитаны для эксплуатации в зданиях площадью до 1400 м². Такие насосы с одно или трехфазным подключением гарантируют ускоренную перекачку горячей воды по трубам и радиаторам.

В их изготовлении использованы материалы, аналогичные предыдущей линейке от немецкой компании Wilo.

Условия работы и монтажа

Оборудование функционирует при температуре +20 + 130 °C, а в течение двух часов агрегаты могут бесперебойно работать при повышении максимальной температуры на 10 °C. Допустимое давление равно 6, 10 или 16 бар (спец. исполнение). Как и в предыдущем случае, обороты регулируются трехступенчатым переключателем.

Серия Вило TOP-S выпускается с увеличенной защитой двигателя и термоизолирующим кожухом. Универсальность оборудования Wilo обусловлена двухсторонним подсоединением кабеля и комплектацией с комбинированным фланцем 6/10 бар (для моделей, внутренний диаметр которых равен 40 – 65 мм).

Достоинства продукции

Циркуляционные насосы от немецкой компании Wilo успешно конкурируют с аналогичными приборами благодаря тому, что они производятся из антикоррозийных материалов и могут работать с различными теплоносителями.

Они долговечны и удобны в управлении, к тому же экономно потребляют электричество. Еще один немаловажный фактор, который влияет на спрос, это компактные габариты агрегатов при их многоступенчатой защите.

Признаки оригинала

Учитывая популярность продукции Вило для систем отопления, существует риск приобретения подделки. Чтобы избежать неприятностей при покупке, обратите внимание на следующие признаки оригинала:

  • минимальная цена – 80 USD;
  • наличие заводского номера на корпусе;
  • инструкция производителя;
  • два крепежных болта из четырех (у подделки – 4).

Обзор моделей

Для того чтобы иметь представление о технических параметрах продукции Вило, предлагаем ознакомиться с основными параметрами приборов. В таблице приведена средняя цена товара, который представлен на российском рынке сантехники.

x-teplo.ru

Как подключить циркуляционный насос к электросети


Для правильной работы любому циркуляционному насосу требуется фаза, рабочий ноль и заземление (защитный ноль), соответственно схема подключения насоса к электросети выглядит следующим образом:



Довольно подробно стандартную схему подключения циркуляционного насоса, а также схемы подключения насоса через термостат и источник бесперебойного питания (ИБП), мы рассматривали в статье «Схема подключения циркуляционного насоса».


Обычно применяется два основных способа подключения насоса к электросети:


1. Подключение через вилку, включаемую в розетку


Выполняется электропроводка до насоса и на конце устанавливается стандартная розетка, неважно наружная или внутренняя.

При этом к насосу подключается кабель с вилкой, например типа SHUCKO или другой, обязательно с защитными контактами зазелмения.


 Затем вилка включается в розетку и тем самым обеспечивается питание циркуляционного насоса.

2. Подключение напрямую


Выполняется электропроводка до места установки циркуляционного насоса и этим же кабелем, без каких-либо лишних соединений, производится подключение.

Каждый из этих способов имеет свои недостатки и преимущества и выбирается один из них в зависимости от конкретных обстоятельств. В качестве примера установки, будет использован вариант подключения циркуляционного насоса к электросети напрямую.


Итак, у нас имеется:

1. Установленный в отопительную систему дома циркуляционный насос GRUNDFOS UPS 25-40


2. Выполнена скрытая электропроводка до насоса, по следующей схеме:

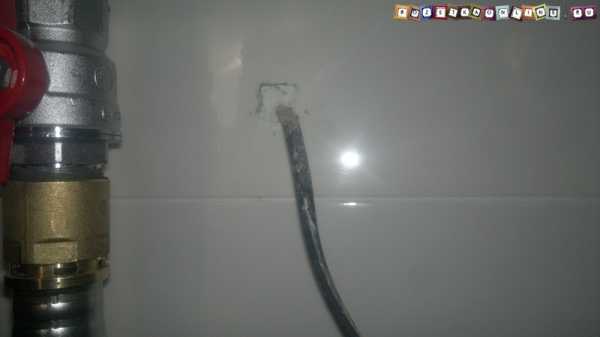

Питающий кабель, в защитной ПВХ гофре, выходит из стены, в месте подключения.


Приступаем к подключению циркуляционного насоса к электросети

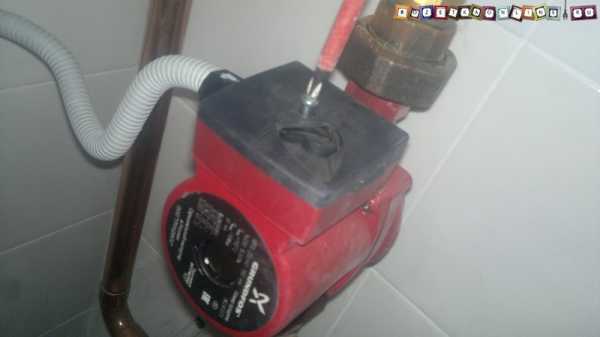

В первую очередь снимаем пластиковую крышку с клеммной коробки насоса. Для этого необходимо открутить один винт, расположенный в её центре.



В результате мы получаем доступ к клеммам для подключения насоса к сети, а также к кабельному вводу, через который питающий кабель попадает в клеммную коробку.



Скручиваем с кабельного ввода насоса пластиковую накидную гайку – колпачок и одеваем её на питающий кабель, как показано на изображении ниже

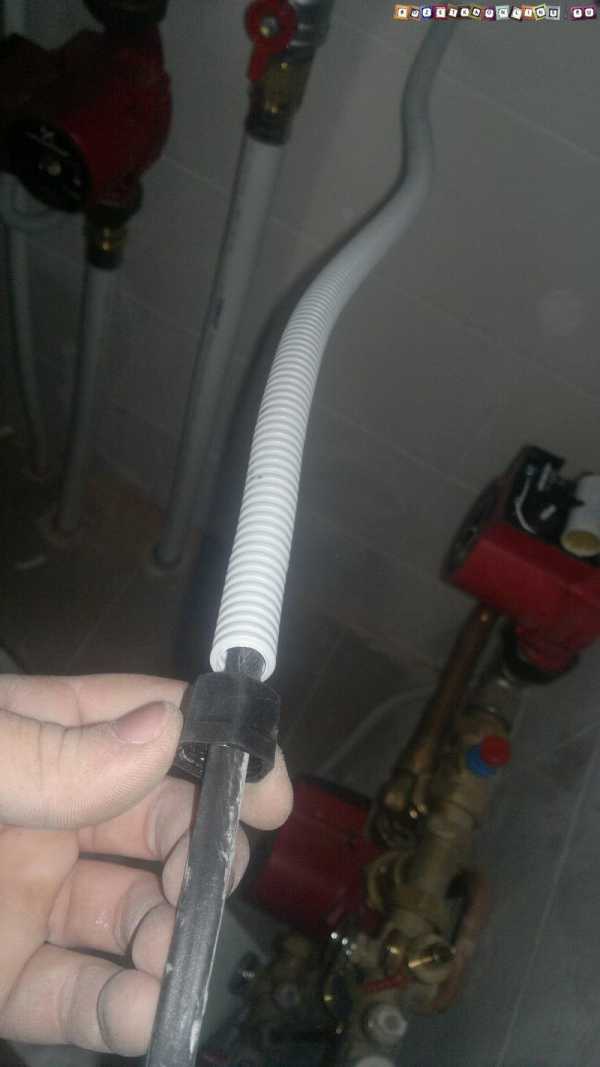

После этого, просовываем конец питающего кабеля через кабельный ввод клеммной коробки насоса и затягиваем гайку-колпачок. Не стоит натягивать питающий кабель, лучше всего сделать из него небольшую петлю вниз, чтобы в случае какой-либо протечки, вода, побежав по кабелю, не попадала в клеммную колодку, а стекала вниз.

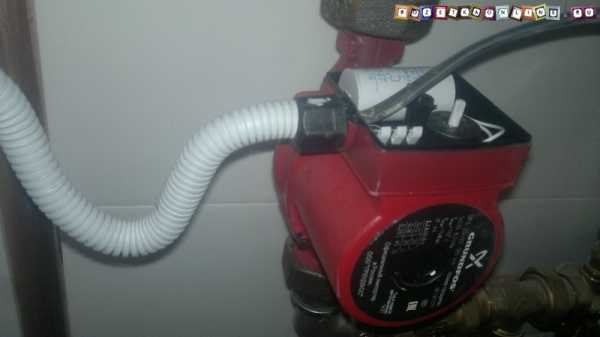

Подготавливаем питающий кабель к подключению к клеммам циркуляционного насоса. Для этого обрезаем кабель по длине, снимаем его поясную изоляцию и зачищаем концы жил на 5-7мм, как показано на изображении ниже.

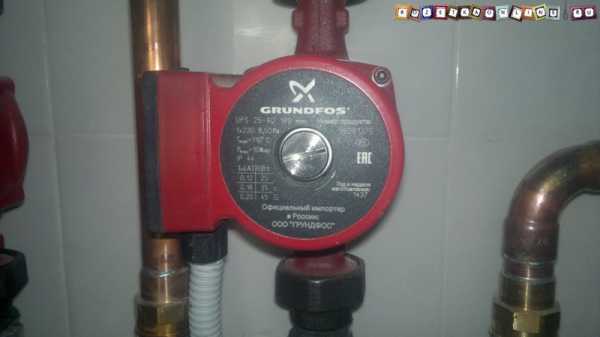

В циркуляционном насосе GRUNDFOS UPS 25-40 установлены пружинные клеммы, поэтому для того, чтобы подключить жилы питающего кабеля, необходимо просто надавить на рычаги под каждой из них.

Еще раз напомню, что порядок подключения проводов указан в схеме, в начале статьи. Если вы запутались с маркировкой клемм, обязательно ознакомьтесь с моей статьей «Обозначения N и L в электрике»



Теперь, когда подключение выполнено, осталось установить обратно защитную крышку клеммной коробки и затянуть крепежный винт.



На этом подключение циркуляционного насоса к электросети завершено. Проверять работу насоса рекомендуется в полностью готовой, заполненной теплоносителем отопительной системе.


Если же у вас остались вопросы по подключению циркуляционного насоса к электросети, есть какие-то дополнения или замечания к материалу, обязательно пишите в комментариях к статье, будем разбираться вместе!

rozetkaonline.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
