Газовая колонка юнкерс инструкция по эксплуатации

Как настроить и отрегулировать газовую колонку Junkers

Кто-нибудь может объяснить, в чем причина, если теряется искра во время пуска газового водонагревателя WR 13?
Оборвалась проводка элемента розжига. Присоедините провода правильно. Поломка запальника. Рекомендуем сделать осмотр данного элемента и отрегулировать. Вышел из строя искровой электрод. Поменяйте его на новый.
Неполадка данного газового водонагревателя. Пытаюсь провести запуск, искра присутствует, но поджиг запальника не идет. Как исправить?
Забилась грязью форсунка запальника. Требуется продуть. Электрод поджига располагается в неправильной позиции. Настройте его. Присутствие воздуха в газовой сети. Удалить воздух.
В пользовании колонка Юнкерс WR 275. По какой причине может погаснуть запальная горелка в момент розжига. Какая это неполадка?
Неработоспособна термопара. Следует заменить. Повреждена катушка. Нужно заменить.
Установили газовую колонку Junkers WR 350. При работе в зимний период возникает проблема. Ей не хватает газа, к тому же очень часто у нас подается не совсем качественный газ. А так как она сделана в Европе, у нее нет режима работы на красном газе вместо голубого.

Осмотрите прибор снизу, там вы увидите синюю пластмассовую пломбу, а под ней винт. Запустите его, и в момент, когда горелка работает, поверните винт против часовой стрелки. При этом наблюдайте за пламенем, и не перестарайтесь. Когда настанет лето, не забудьте всё вернуть назад. Если это не решит Вашей проблемы, то скорее всего у вас низкое давление.
В эксплуатации колонка Юнкерс WR 275. За 10 лет эксплуатации это уже третий агрегат этой же фирмы. Первый я никак не обслуживал, но он прослужил 5 лет. Потек теплообменник. Я отремонтировал ее, но это помогло только на 3 месяца. Пришлось купить новую. Мастер, который проводил установку, рекомендовал делать чистку. Я последовал его совету. В итоге она проработала 4 года и сломалась по той же самой причине, потек теплообменник. В чём может быть неисправность?
Скорее всего у Вас очень плохая вода. Именно она уменьшает срок службы теплообменника.
У меня установлена газовая колонка Junkers WR 10. Как я могу проверить, почему у меня не идет газ? Может быть это из-за неправильной настройки агрегата?
Существует два вида газовых колонок. Вид первый — с непрерывно горящим запальником. В этом случае схема запуска довольно простая. После включения прибора с помощью кнопки запуска, газ непрерывно подается в запальник. Запальник горит. Через 10-15 секунд (это время необходимо для нагрева термопары) можно нажимать кнопку запуска основной горелки. Запальник горит, пока на него поступает газ, а клапаном подачи газа управляет термопара. Также последовательно с этой катушкой установлен защитный термостат, определяющий плохую тягу. Он расположен в верхней части агрегата около дымохода. Принцип работы такой модели одинаков, и не зависит от завода изготовителя. Эти модели легко ремонтируются, самое главное не трогать газовую часть. Но она очень редко ломается. Чаще всего все поломки сводятся к плохой тяге, или к проблемам в трубопроводе. Вид второй — с автозапуском. Они устроены намного более сложно. Запуск происходит по сигналу, приходящему от микровыключателя, который включается, когда появляется проток воды. После этого идет сигнал на открытие газового клапана, газ начинает поступать в запальник в течение 15-20 секунд. Затем подача газа прекращается. Одновременно с открытием клапана срабатывает генератор пьезорозжига. Схема управления следит за запальником, основываясь на показания тока ионизации. Термопары там не предусмотрено. Если в течение 20 секунд ток ионизации не появился, то подача газа и искры будет остановлена. После того, как будет открыт кран разбора горячей воды, процедура повторяется. Если ток ионизации появился, схема управления открывает основной газовый клапан для подачи газа на горелку. Последовательно с горелкой установлен узел модуляции, который управляет интенсивностью подачи газа в зависимости от скорости потока воды и ее температуры. Часто там ставят регулятор мощности, который позволяет переключать прибор в зимний и летний режим. Как только срабатывает датчик плохой тяги, или же отсутствует движение воды, прибор выключается.
Какие могут быть причины, влияющие на поломку электронного блока у газовых колонок Junkers WR 13? Специалисты сервисного центра ссылается на перепады напряжения в сети. Мне это непонятно, так как прибор в сеть не включен.
4 года назад мы поставили колонку Юнкерс WR 13. Запускали мы ее редко, бывали случаи, когда она по несколько месяцев не эксплуатировалась. Примерно год назад начались проблемы. Она стала выключаться, и в дальнейшем ее было невозможно запустить. Для решения проблемы был вызван специалист из сервисной службы. Он осмотрел прибор, зачистил наждачной бумагой и термопару, и всё заработало. А теперь проблема вернулась, и устранить ее никак не получается. Трубка запальника незагрязненная, калорифер чистый, вода подается с хорошим напором, все датчики работают, вытяжная труба не засорена. Как мне кажется, всё-таки что-то с термопарой. Позвонил в сервисный центр, спрашивал, сколько стоит ремонт. Цена не порадовала: 50% от стоимости водонагревателя. Есть ли смысл проводить ремонт, или рациональнее будет установить новую? Можно как-то запустить агрегат в обход термопары, или установить ее от другой более дешёвой модели?
Напишу вам о моей ситуации, она чем-то похожа. Перестал гореть запальник, если его каким-то образом удавалось зажечь, то прибор работал недолго. Как только выключалась подача горячей воды, запальник гас. Изучая причины, я выяснил следующие. У меня пламя от запальника недоставало до термопары. В данной модели запальник закреплен всего двумя зажимами. И, естественно, через какое-то время трубка запальника смещается. Для решения проблемы стоит отрегулировать зазор между отверстием подачи газа в трубку и самой трубкой запальника. Причём регулировку надо провести так, чтобы вместе с газом в трубку попадал и воздух, а также присутствовала тяга. Тогда пламя будет стабильнее. Это позволит ему доставать до термопары. Да и сам запуск будет стабильнее.
Не могу найти у моей газовой колонки Junkers WR 275-1 регулировку давления воды. Я несколько раз читал инструкцию, но нашёл только про регулировку давления газа. Может быть это винт, расположенный в нижней части агрегата?
Если в инструкции не указано о возможности регулировки потока воды, значит, его там попросту нет. В таких проточных водонагревателях обычно установлен регулятор расхода: это большая ручка, расположенная на передней части. Для того, чтобы была полноценная регулировка давления, в приборе должен быть установлен редуктор. А в данных моделях он конструктивно не предусмотрен.
У меня установлена и подключена газовая колонка Юнкерс WR 10. Она оборудована пьезорозжигом. Купили и запустили в работу ее меньше года назад, и проблем с ней не было. Но сегодня днём она выключилась: просто пропало пламя. Я пытался ее зажечь, но безуспешно. Не удаётся разжечь даже запальник. Вначале я подумал, что проблема с датчиком контроля отработанных газов, и начал проверять вытяжку. Но там всё в порядке. Газ тоже есть, и он поступает с нормальным давлением. Что это может быть? Может, кто сталкивался с похожей ситуацией?
Я бы вам посоветовал почистить запальник. Также стоит убедиться, что все контакты в порядке. Особое внимание уделите термопаре и датчику перегрева.
Как я могу уменьшить интенсивность подачи газа? Барашек уже закручен до упора, но всё равно вода слишком горячая.
В газовых колонках Юнкерс 350 реализованы две возможности регулировки. Первое, это с помощью барашка, который уменьшает температуру на выходе из агрегата. Этот способ позволяет пустить часть воды в обход Вентури. Второй способ, это ручка, управляющая мощностью самой горелки. У неё есть три положения: горелка отключена, розжиг идет с минимальной мощностью, розжиг идет с максимальной мощностью. Если, как в вашем случае, даже при полностью открытом регуляторе потока вода всё равно слишком горячая, Вам необходимо переключить регулятор мощности в минимальный режим. После этого температура воды должна стать комфортной. Если это не помогло, то вам придется искать винт, управляющей подачей газа. Он расположен под алюминиевой крышкой. Только не забудьте, что перед зимой, вам всё придётся переключить назад.
У нас в эксплуатации такая же модель, как и у вас. Проработала она меньше года и сломалась. При загорающемся запальнике, не включалась основная горелка. После выяснения причины поломки установили, что пробит транзистор Q2 в электронном блоке управления. Именно он влияет на то, что система определяет горящий запальник, и открывает кран подачи газа на основную горелку. Я заменил транзистор на КП303В (но можно установить и КП303Б). Всё заработало отлично, но через месяц снова сломалась. Опять пришлось менять транзистор. 2 месяца спокойной работы, и снова поломка. Теперь я уже кроме замены транзистора зашунтировал цепь его затвора варистором (390KD07 (39V)). Таким образом, в схеме появилась дополнительная деталь. Этого хватило, чтобы агрегат бесперебойно проработал уже более 3 лет.
У меня установлена газовая колонка Junkers WR 275. Я выставил подачу газа и напор воды с помощью регуляторов. Причём настроил так, чтобы вода подавалась в 45 градусов. Сегодня я заметил, что изменился напор воды в большую сторону. Ещё вчера вода еле-еле убежала из крана, а сегодня активно течет. Давление в системе 3 атмосферы. То есть вода сейчас подается так, как когда у меня стоял мой старый электрический бойлер. Когда я устанавливал эту колонку, я обратил внимание на то, что напор стал намного слабее. Но тогда я решил, что это из-за более узких труб в конструкции аппарата. И всё бы ничего, но вода теперь очень мало нагревается, и постоянно тухнет газ. Я выставил подачу газа в максимальной режим, а скорость движения воды на минимально возможную. Теперь на нем высвечивается 65-70 градусов. Но на самом деле вода подаётся намного холоднее. Она хорошей тёплой температуры, но даже близко не приближается к 70С. Кроме этих двух регулировочных ручек я никакие другие настройки не трогал. Я подозреваю, что могло давление подаваемого газа уменьшится, но тогда причём здесь напор воды? Не понятно по поводу того, что дисплей высвечивает 70С. Это желаемая температура или реальная? И еще, несмотря на то, что вода в систему подается очень хорошо очищенной, у меня всё равно стоит внутренний фильтр.
Вам стоит в первую очередь проверить давление газа. В случае с напором, нужно обращать внимание на проток. Если с помощью правой ручки не удаётся изменять его значение, проблема в водяном блоке. Если у вас при нормальной скорости подачи воды постоянно гаснет газ, то проблема, скорее всего, в модуляторе, возможно заедает шток, или сломаны пружины и так далее.
В эксплуатации колонка Junkers WR 10. Я так и не разобрался с инструкцией. Регулятор расхода воды у меня установлен в среднем положении. При этом, если не трогать ручку управления подачей газа (а она выставлена на максимум), то получится расход воды в среднем положении. Модулятор настроил газ на заданную температуру и держит ее такой. Если с помощью регулятора изменить проток воды в большую сторону, по идее температура воды должна уменьшаться. Значит модулятор должен увеличить подачу газа, чтобы пламя более интенсивно нагревало воду. Правильно ведь? Получается, что если расход воды максимальный, то и расход газа тоже максимальный. А у меня получается наоборот. Увеличивается скорость подачи воды, а газ тухнет. Возможно, действительно там что-то залипло и теперь потребуется и разбирать весь прибор.
Модулятор анализирует только входной поток воды. А ручка регулировки расхода контролирует поток воды в конкретной точке. Получается, если оба регулятор установлены в центральное положение, но расход воды по какой-либо причине изменился, модулятор корректирует подачу газа под новые условия. Ну, если с помощью ручки расход воды был уменьшен, значит и поток воды изменился. Регулирование газа при этом не меняется, и вода становится более тёплой. Теперь идёт регулировка температуры воды согласно изменившимся условиям. То есть получается, что регулятор устанавливает не температуру воды, а ее скорость подачи.

  • Как устранить неполадки и сбои работы на котле Юнкер

  • Как устранить основные неполадки на котлах Buderus Logano G334

  • Рекомендации по ремонту котлов Buderus Logano G124/125

  • Возможные поломки при эксплуатации газовой колонки Beretta

  • Как правильно выполнить регулировки и ремонт газовой колонки Электролюкс

  • Советы по регулировкам и ремонту газовых колонок Gorenje

  • Неполадки в газовых колонках Юнкерс — Рекомендации по ремонту и обслуживании

  • Как определить и устранить неисправности в газовой колонке Ладогаз

  • Рекомендации по эксплуатации, ремонту и настройкам газовой колонки Мора

  • Ремонтируем котел Zota Carbon — Типы неисправностей и варианты их устранения

  • Ремонт котла Zota Master — Какие могут быть сбои в работе и действия по их устранению

  • Ремонт котла Buderus Logano G221 — Виды неполадок и методы их устранения

  • Причины нарушений в работе котлов Buderus Logano S131 и способы их ремонта

  • Вопросы по устранению неисправностей накопительных водонагревателей

  • Как устранить неисправности при эксплуатации накопительных бойлеров

  • Неисправности электрических водонагревателей и советы по их устранению

  • Неисправности электрических бойлеров и рекомендации по ремонту

  • Советы по устранению основных неполадок в накопительных водонагревателях

  • Помощь в устранении проблем при работе накопительных бойлеров

  • Возможные неисправности и поломки при эксплуатации газовых колонок

  • Как отремонтировать газовую колонку при возникновении неисправностей

  • Способы устранения неисправностей и поломок на газовых колонках

  • Устранение поломок и неисправностей при работе газовых колонок

  • Причины возникновения неисправностей и ремонт газовых колонок

  • Ремонт газовых колонок при возникающих неисправностях в работе

Инструкции на Gas instantaneous water heaters Junkers

    • Газовая колонка WR 10 G…

      Инструкция по монтажу, эксплуатации и техобслуживанию газовой колонки WR 10 G… Language: ru | pdf 1006.80 Kb

    • Газовая колонка WR 10..P…

      Инструкция по монтажу, эксплуатации и техобслуживанию газовой колонки WR 10..P… Language: ru | pdf 359.33 Kb

    • Набор для переоборудования газовых колонок WR 250/325-3/-5 AME

      Инструкция по применению набора для переоборудования газовых колонок WR 250/325-3/-5 AME с природного газа на сжиженый газ. Language: ru | pdf 82.66 Kb

    • Газовая колонка WR 250-5 AM1E…/WR 325-5 AM1E…

      Инструкция по монтажу, эксплуатации и техобслуживанию газовых колонок WR 250-5 AM1E…, WR 325-5 AM1E… Language: ru | pdf 1.28 Mb

    • Газовая колонка WR 275-К …/WR 350-K…/WR 400-K…

      Инструкция по монтажу, эксплуатации и техобслуживанию газовых колонок WR 275-К …, WR 350-K…, WR 400-K… Language: ru | pdf 88.56 Kb

    • Набор для переоборудования газовых колонок WR 275/350/400-3КВ./.-7KG

      Инструкция по применению набора для переоборудования газовых колонок WR 275/350/400-3КВ./.-7KG с природного газа на сжиженный газ. Language: ru | pdf 88.56 Kb

    • Газовая колонка WR 275 7 K.G./WR 350 7 K.G.

      Инструкция по монтажу, эксплуатации и техобслуживанию газовых колонок WR 275 7 K.G., WR 350 7 K.G. с гидродинамическим генератором по технологии HYDROPOWER. Language: ru | pdf 294.25 Kb

    • Набор для переоборудования газовых колонок WR 275/350/400-1 КР…

      Инструкция по применению набора для переоборудования газовых колонок WR 275/350/400-1 КР… с природного газа на сжиженный газ. Language: ru | pdf 83.08 Kb

    • Газовая колонка WR 10 G…

      Инструкция по монтажу, эксплуатации и техобслуживанию газовой колонки WR 10 G… Language: ru | pdf 1006.80 Kb

    • Газовые проточные водонагреватели Junkers серии WR…

      Газовые проточные водонагреватели Junkers серии WR 10 P, WR 13 P, WR 15 P. Паспорт. Инструкция по монтажу и эксплуатации. Language: RU | pdf 495.88 Kb

      Language: RU | pdf 462.28 Kb

      Language: RU | pdf 416.14 Kb

      Language: RU | pdf 570.05 Kb

    • Газовые проточные водонагреватели Junkers серии mini MAXX WR…

      Газовые проточные водонагреватели Junkers серии mini MAXX WR 10 -2 P, WR 13 -2 P, WR 15 -2 P. Паспорт. Инструкция по монтажу и эксплуатации. Language: RU | pdf 999.42 Kb

      Language: RU | pdf 935.33 Kb

      Language: RU | pdf 913.78 Kb

Компания Юнкерс существовала до 1932 г. С этого момента предприятие было выкуплено Bosch Gruppe, что, впрочем, не повлияло на название выпускаемых подразделением основного офиса водонагревателей.
Проточные газовые колонки Юнкерс (Junkers) выпускаются в нескольких модификациях, отличающихся по принципу розжига, а также типу камеры сгорания. У отечественного потребителя популярностью пользуются проточные бойлеры, работающие с использованием запальной горелки. Средний срок службы колонки Юнкерс превышает 15 лет.

Устройство колонок Junkers

Бренд Юнкерс во всем мире считается синонимом качества и надежности. Колонки отличает продуманное внутреннее устройство и конструкция. Отечественному потребителю предлагают водонагреватели следующего типа:

  • Полуавтоматические — колонки компания стала выпускать еще в 1968 году. Во время работы используется запальная горелка. Розжиг осуществляется при помощи пьезоэлемента. Основная горелка включается при открытии крана ГВС.
  • Автоматические — работают от батареек или гидрогенератора. В серии представлены простые газовые колонки Junkers с открытой камерой сгорания, так и многофункциональные модели с модулируемой мощностью. Производительность горелочного устройства изменяется в зависимости от давления воды.

Во внутреннем устройстве газовых проточных колонок Юнкерс используются исключительно качественные материалы. Все водонагреватели проходят обязательное тестирование и подлежат сертификации.
Больше информации о технических характеристиках колонок Юнкерс можно узнать из следующей таблицы:

Технические характеристики

Модель колонки Junkers

Мощность и поток воды

Макс. номинальная тепловая мощность Pn (кВт)

17,4

22,6

26,2

21,8

27,9

32,1

Мин. номинальная тепловая мощность Pmin (кВт)

Тепловая мощность (диапазон регулировки) (кВт)

7 – 17,4

7 – 22,6

7 – 26,2

7 – 21,8

7 – 27,9

7 – 32,1

Макс. номинальная тепловая нагрузка Qn (кВт)

20,0

26,0

29,6

Мин. номинальная тепловая нагрузка Qmin (кВт)

8,1

8,1

8,1

Допустимое давление подаваемого газа

Природный газ H G20 (мбар)

Сжиженный газ (бутан/пропан) G30/G31 (мбар)

Расход газа

Природный газ H G20 (м³/ч)

2,1

2,8

3,2

2,1

2,8

3,4

Сжиженный газ (бутан/пропан) G30/G31 (кг/ч)

1,5

2,1

2,4

1,6

2,1

2,5

Кол-во форсунок

Горячая вода

Макс. допустимый напор pw (бар)

Переключатель объема воды в крайнем правом положении

Повышение температуры (°C)

Диапазон протока (л/мин)

2 – 5,0

2 – 6,5

2 – 7,5

2 – 5,5

2 – 7

2 – 8

Мин. рабочее давление pwmin (бар)

0,1

0,2

0,1

Переключатель объема воды в крайнем левом положении

Повышение температуры (°C)

Диапазон протока (л/мин)

4 – 10

4 – 13

4 – 15

4 – 11

4 – 14

4 – 16

Характеристики дымовых газов

Необходимая тяга (мбар)

0,015

0,015

0,015

Масса потока дымовых газов (г/с)

Температура (°C)

В маркировке водонагревателя, указана подробная информация относительно принципа работы и внутреннего устройства. Разобраться в сокращениях поможет таблица с расшифровками обозначений:

  • W — Газовая колонка
  • R — Регулятор мощности
  • 10 — Макс. потребление воды (л/мин)
  • –2 — Версия 2
  • P — Пьезоэлектрический розжиг
  • B — Электронная система розжига на батарейках (1,5 В)
  • G — Электронная система розжига от гидрогенератора
  • 23 — Номер обозначения работы на природном газе Н
  • 31 — Номер обозначения работы на сжиженном газе
  • S…. — Код страны

Монтаж проточного бойлера Junkers

В инструкции по эксплуатации приводится подробный план подключения водонагревателя. В частности, оговаривается следующее:

  • монтаж проводится исключительно квалифицированным мастером, имеющим соответствующий допуск работ;
  • корпус устанавливается строго по вертикальному и горизонтальному уровню;
  • расстояние между стеной и тыльной частью корпуса 5 см;
  • минимальное расстояние до нижней части колонки от пола не менее 80 см;
  • установка проводится в согласии с действующими СниП и СП, в помещениях, соответствующих требованиям для размещения газопотребляющего оборудования;
  • первый запуск проточного газового водонагревателя Юнкерс осуществляет в присутствии инспектора газовой службы и компании, осуществляющей подключение.

Таблица регулировки давления газа

Модель

Природный газ H

Бутан / Пропан

Номер идентификатор форсунок

8 719 002 033

для перенастройки на 20 мбар

8 719 002 032

8 719 002 362

для перенастройки на 20 мбар

7 702 409 071

8 719 002 363

для перенастройки на 20 мбар

8 719 002 182

Давление подключения (мбар)

Макс. давление до форсунки (мбар)

12,7

10,3

25,5

Мин. давление до форсунки (мбар)

4,0

После подключения проточного водонагревателя в паспорте ставится отметка о вводе в эксплуатацию. С этого момента колонка Junkers ставится на гарантийное обслуживание.

Колонки Юнкерс — неисправности и методы их устранения

Немецкие водонагреватели выходят из строя редко. При регулярном обслуживании вероятность поломки и вовсе сводится к нулю. Основные неисправности колонки — это затухание фитильной и основной горелки, выход из строя мембраны, водяного узла. Описанные поломки связаны с низким качеством воды и газа.
Описание поломок и методы устранения неисправностей газовых колонок Junkers приводится в таблице:

Неисправность

Причина

Устранение

  1. Запальное пламя опять погасло.
  2. Запальное пламя загорается только после нескольких попыток.
  3. Запальное пламя желтого цвета.

Запальная горелка заблокирована.

Очистить. *

  1. Запальное пламя гаснет при открывании крана горячей воды.
  2. Температура горячей воды недостаточна, слабое пламя.

Газ подается в недостаточном количестве.

  1. Проверить редуктор давления и заменить его, если он не подходит или поврежден.
  2. Проверить, замерзают ли баллоны с газом (бутан) во время работы прибора. Если баллоны замерзают, поставить их в менее холодное место.

Температура воды слишком низкая.

Проверить положение регулятора мощности и установить на более высокую мощность.

Горелка отключается во время работы прибора.

  1. Сработал ограничитель температуры.
  2. Сработало устройство контроля тяги.
  1. Вновь включить прибор через 10 минут. При повторном появлении неисправности вызвать специалиста.
  2. Проветрить помещение. Вновь включить прибор через 10 минут. При повторном появлении неисправности вызвать специалиста.

Сниженный проток воды.

  1. Недостаточный напор воды.
  2. Водопроводные краны или смесители загрязнены.
  3. Засорилась водяная арматура.
  4. Засорился (покрылся известковым налетом) теплообменник.
  1. Проверить и исправить. * Проверить и очистить.
  2. Очистить фильтр. *
  3. Очистить и, при необходимости, удалить известковый налет. *

* может делать только мастер по обслуживанию и ремонту

Процедура включения газовой колонки junkers (в том числе модели wr10 2p) зависит от способа розжига агрегата. Розжиг подразделяется на три типа, которые указываются в маркировке модели.

  1. Маркировка Р обозначает систему розжига — пъезорозжиг. Основная особенность — постоянно горящий запальник. Напор воды и мощность регулируются по отдельности ручками, которые располагаются на передней панели агрегата.
  2. Маркировка В — розжиг осуществляется от батареек, работает без постоянно горящего запальника. Включение, установка величины мощности и напора струи происходят автоматически.
  3. Маркировка G — розжиг автоматический, при помощи системы HydroPower. Искра вырабатывается при помощи гидротурбинки при включении потока воды.

Инструкции, поставляемые в комплекте с устройством, не всегда удобочитаемые, поэтому рассмотрим основные моменты при включении на примере газового проточного водонагревателя с пъезорозжигом junkers wr10 2p. Она оборудована датчиками контроля пламени, контроля тяги и ограничителем температуры на выходе. Агрегат подключается к дымоходу, через который удаляются продукты сгорания газа.

Горелка изготовлена из нержавеющей стали, теплообменник выполнен из высококачественной меди без содержания сплавов олова и свинца, водяная арматура — из усиленного стекловолокном экологически чистого полиамида.

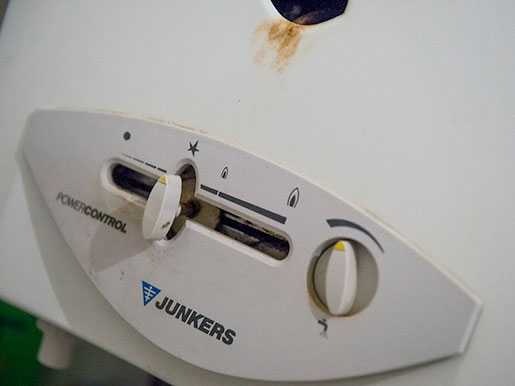

На передней панели устройства расположены смотровое окно, регулятор мощности, тумблер регулировки воды. Кнопка пъезоподжига располагается внизу агрегата.

Перед началом убедитесь, что в помещении есть циркуляция воздуха, так как при работе колонка сжигает большое количество кислорода.

Откройте запорный вентиль холодной воды и газовый кран. Чтобы включить устройство, одной рукой нужно удерживать кнопку регулятора мощности, одновременно второй рукой нажать кнопку пъезорозжига.

Пъезоэлемент создает электрическую искру, от которой загорается запальная горелка. При этом соблюдайте осторожность, не приближайтесь близко к смотровому окну, так как из-за высокой температуры существует опасность ожога.

После загорания пламени кнопку регулятора мощности необходимо удерживать в течение 15 секунд. За это время должна нагреться термопара, регулирующая пламя.

Если запальное пламя загорелось, нужно отпустить кнопку регулятора, если же не загорелось, необходимо повторить процесс. Розжиг может не произойти, когда в систему подачи газа попал воздух. Для устранения этой проблемы следует удерживать кнопку регулятора мощности нажатой до тех пор, пока из системы не удалится весь воздух.

Необходимую мощность водонагревателя нужно устанавливать вручную, так как данный вид устройства не оснащен системой power control. Для этого нужно передвинуть бегунок регулятора, при движении регулятора вправо — мощность увеличивается и, соответственно, увеличивается потребление газа. Максимальное значение устанавливается, когда бегунок достигает крайнего правого положения. С целью экономии установите необходимую комфортную для вас мощность.

Чтобы изменить температуру воды, следует вращать ручку объема воды. Поворачивая ручку против часовой стрелки, увеличивается расход воды, тем самым понижая температуру, поворачивая по часовой стрелке уменьшается напор, увеличивается температура.

При последующих включениях основная горелка прибора загорится автоматически, как только откроется вентиль с горячей водой, так как запальное пламя будет гореть постоянно. Если вы пользуетесь устройством постоянно, запальная горелка не отключается. Отключение колонки происходит при закрытии горячей воды. В случае длительного простоя для выключения прибора необходимо перевести ручку регулятора мощности в левое положение.

В этом видео показывается процесс включения газовой колонки Джункерс с пьезоподжигом:

Популярные публикации:

plotnikov-pub.ru

Установка, обслуживание и ремонт газовых котлов и колонок, автоматических ворот, шлагбаумов, запчасти в наличии и под заказ

Добро пожаловать на сайт компании ГазКомплектСервис Нижний Новгород.
Качественный ремонт и обслуживание газовых котлов отопления и газовых колонок в Нижнем Новгороде и Нижегородской области.
Наша организация работает с 2010 года и уже имеет богатый опыт сервисного обслуживания бытовых газовых отопительных и водонагревательных приборов необходимых для уютного и комфортного проживания. За это время штат наших технических специалистов получил сертификаты и полное обучение как в теории так и на практике, так же склад оригинальных комплектующих и запасных частей расширился.
Основные направления нашей компании:

Мы обслуживаем таких производителей как Ariston (Аристон), Beretta (Беретта), Junkers (Юнкерс), Bosch (Бош), BAXI (Бакси), Mora (Мора), Ferroli (Ферроли), Demrad (Демрад), Electrolux (Электролюкс), Navien (Навьен), Астра, Siberia (Сиберия), Oasis (Оазис), Neva Lux (Нева Люкс), INSE Ace (Инсе), Дарина и Ремонт Российских напольных котлов таких как “Боринское“, “Жуковский“, “Конорд“, “Лемакс“, “Маяк“, “Ростовгазоаппарат” с импортной и отечественной автоматикой. Ремонт напольных котлов “Attack” (Аттак) Энергонезависимых с использованием оригинальных запчастей.

Осуществляем Ремонт ВПГ: Замена Мембраны, Чистка от Сажи, Замена Радиатора (Теплообменника), Пайка Радиатора, Замена Батареек, Ремонт Газовой Части, Замена Текучих Сальников, Замена Датчика Тяги, Замена Датчика Перегрева, Установка Дымохода по ГОСТу, Подключение и Ввод в Эксплуатацию.


Вызов мастера специалиста по сервисному ремонту на дом можно через форму заказа выше или по телефонам: +7 (831) 414-71-88, 8-920-045-71-88, 8-903-602-71-88.

Поиск интесующих Вас запчастей для газовых колонок или котлов можно осуществить в разделе каталог запчастей или уточнить по телефонам, не стоит забывать, ремонт газовых бытовых приборов должна осуществляться специалистами имеющими навыки и прошедшие подготовку в данной отрасли, т.е. все что Вы сами ремонтируете или меняете ответственность берете на себя без каких либо гарантий сервисного обслуживания. Конечно Вы самостоятельно сможете заменить запчасти или заменить оборудование по сервисной инструкции оборудования имея определенные навыки, в этом случае рекомендуем осуществить пусконаладочные работы и заключить договор на техническое обслуживание для гарантийных случаев неисправности прибора, не стоит относиться халатно к таким вопросам и надо понимать, оборудование может выйти из строя в самый неподходящий для этого момент не предепреждая об этом и стоимость не гарантийного ремонта обойдется дорого.

ГазКомплектСервис предлагает воспользоваться услугами по сервисному обслуживанию газовых котлов и колонок в Нижнем Новгороде и Нижегородской области, качественная диагностика и ремонт нашими специалистами, сделает Ваш дом теплым и уютным на долгое время.

gbs-nn.com

инструкция по эксплуатации. Ремонт и регулировки газовой колонки юнкерс

Газовые колонки предназначены для того, чтобы подогревать воду в квартире и доме в которых нет горячего водоснабжения. Они в последнее время стали популярными нагревательными приборами среди населения, как частных домов, так и жилых квартир. Их часто покупают семьи с детьми, так как в наше время все чаще встречаются перебои с подачей горячей воды.

Наиболее популярные модели газовых колонок легки в эксплуатации, они безопасны и быстро позволяют регулировать степень нагрева воды в доме. В этой статье мы разберем как работает и как ремонтируется газовая колонка Юнкерс.

1 Достоинства газовой колонки Юнкерс

Почти все газовые колонки «Юнкерс wr 10» и газовые колонки «Юнкерс wr 275» адаптированы для таких стран как Россия. В этих нагревательных устройствах есть свои достоинства, такие как:

  • Они приспособлены к давлению газа 13 Мбар для России. Если сравнивать с Европой, то там давление в газопроводе доходит до 20 Мбар. Если ваша колонка Юнкерс будет не адаптирована к давлению газа, то она может быть менее производительной. А этот момент является важным.
  • В домах многоэтажных газовая колонка Junkers стабильно может работать при давлении 0.1 АТМ. А это очень хороший показатель.
  • Устройство газовой колонки Юнкерс сделано так, что такие нагревательные приборы могут нагреть от 11-20 литров воды в минуты. Также следует заметить, что в данных колонках вода может сама подмешиваться в смесителе.
  • Газовая колонка Юнкерс имеет модуляцию пламени, что позволяет ей автоматически изменять мощность в зависимости от подаваемой воды.
  • Имеет качественную немецкую сборку и гарантию на прибор 2 года, а также долгий срок службы, если конечно придерживаться всех правил безопасности и пользования.
  • Низкая цена на газовые колонки Юнкерс в отличии от ее аналогов.

2 Виды и цены на газовые колонки марки Юнкерс

Все газовые колонки немецкого производителя Юнкерс делятся на три вида по способу розжига. Такие колонки с ниже перечисленными видами можно легко заказать у официального дилера, а также в специализированном магазине. По цене они доступны, а также запчасти на них всегда вы найдете в наличии. Немецкий производитель постарался и изобрел данную колонку для людей с низким бюджетом.

К серии В относятся колонки которые не имеют горящего запальника. В таких колонках розжиг происходит с помощью батареек. Колонка Junkers в этом случае включается автоматически и имеет несколько систем безопасности таких как:

  1. Контролирует тягу.
  2. Наличие предохранителя в устройстве.
  3. Регулировка пламени ионизационная.
  4. Наличие индикатора не исправности в приборе.

А вот поток воды в этом типе колонок регулируется в зависимости от напора, которые есть у вас в кране (водопроводе). Почти все газовые колонки Юнкерс Бош изготовлены из меди высокого качества. Срок службы не менее 10-15 лет. Также отзывы о газовой колонке Юнкерс вы повстречаете только положительные.

К серии Р — относятся колонки пьезорозжиг. В этом случае запальник горит постоянно, когда включена колонка. В этой серии поток воды регулируется отдельно. А вот контроль пламени только термоэлектрический. Инструкция газовой колонки Юнкерс этого типа сложна, и требует дополнительного изучения.

Серия G — розжиг работает с помощью такой технологии как «Hydro Power». В этих колонках минимальный напор воды доходит до 0.35 АТМ. В нем нет горящего запальника.

Такая колонка от генератора осуществляет розжиг. Колонка может одновременно обеспечить до трех водоразборных точек. Такие модели выпускаются в двух размерах (типов) стандартный и мини.

Обладают одинаковым оснащением. Цена только варьируется от размеров колонки. Та и запчасти на колонки тоже можно найти в любом специализирующем магазине.

2.1 Возможные поломки газовых колонок Юнекрс

Приобрели вы газовую колонку, прослужила она вам немного не мало и вдруг она перестает работать. В этой статье мы расскажем о неисправности газовых колонок Юнкерс. Да, на удивление и они тоже ломаются.

Не зажигается газовая колонка Юнкерс.

Для начало нужно удостоверится, что в колонке горит запальник. Если по какой либо причине не горит запальник, то нужно вызывать г

mizhu.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
