Для чего нужен теплообменник в системе отопления
Теплообменник устройство, передающее тепло от одного источника теплоты другому, исключая при этом непосредственный контакт теплоносителей. Поэтому теоретически теплообменник можно установить в любой системе отопления, главное чтобы от этого была польза, поскольку стоимость самой системы отопления при этом возрастает прямо пропорционально нагрузке, или попросту стоимости самого устанавливаемого теплообменника с регулирующей измерительной и контрольной аппаратурой.
Главная область применения теплообменников в системе отопления это независимая система теплоснабжения. Чтобы понять, зачем нам это нужно необходимо совершить небольшой экскурс в природу имеющихся у нас в стране тепловых сетей.

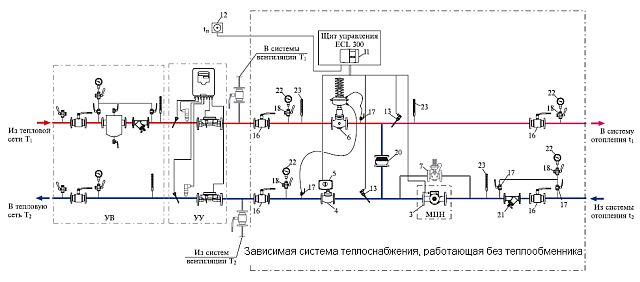

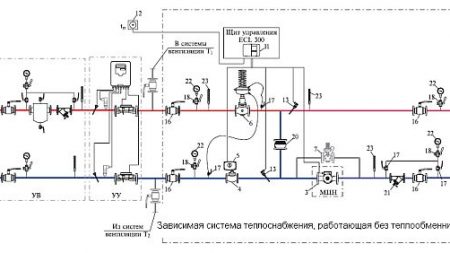

Зависимая система теплоснабжения, работающая без теплообменника.
Индивидуальный тепловой пункт, спроектированный для работы в зависимой системе теплоснабжения без теплообменника
Существуют две схемы отопления или как правильно говорить теплоснабжения. Зависимая система отопления, с которой мы все хорошее знакомы, это когда котел, нагревая воду, подает ее по трубопроводам прямо в отопительные приборы – батареи отопления в квартире, минуя теплообменник. Конечно, в такой схеме есть тепловой пункт, регулирующие и измерительные приборы, иногда устанавливается погодозависимая автоматика. Только без теплообменника влиять на температуру в батареях, а значит, в целом в квартирах мы можем только в сторону уменьшения температуры.
Для котлов в котельной такая схема тоже не удобная, она требует больших насосов, котлы и трубы тепловой сети работают как гармошка, от того рвутся постоянно, а об утечках тепла и потерянных при этом потерях тепла лучше и не вспоминать. Зато на первичном этапе без установки теплообменника в системе отопления получается довольно дешево, но не эффективно, котельная не знает, сколько тепла нужно каждому, а потребитель не в силах влиять на выработку тепла для отопления, отсюда перетоп и низкая энергетическая эффективность
такой системы отопления без разделительного теплообменника.Независимая система теплоснабжения с теплообменником.
Индивидуальный тепловой пункт, спроектированный для работы в независимой системе теплоснабжения с теплообменником
Теплообменник в такой системе отопления главный прибор позволяющий экономить. Конечно, экономит не он, он только отделяет среды друг от друга, экономит автоматика. Как экономит? Вот пример независимой системы отопления – современная централизованная отопительная система, в ней имеется один главный тепловой пункт, распределяющий тепло и дополнительные теплообменники для каждого потребителя установленные уже в ИТП жилых домов.
От котельной к центральному тепловому пункту, где установлен главный теплообменник, тепло подается в жестком, фиксированном тепловом режиме – например 95 градусов на подаче и теоретически 70 градусов на обратке. В котельной не нужна автоматика и операторы, мощность насосов и диаметр труб тепловой сети могут быть гораздо меньше, утечек в контуре котлов нет по своей природе. Иногда теплообменник большой мощности устанавливают непосредственно в системе отопления котельной, тогда контур получается двойным и в котлах, из-за малого объема теплоносителя во внутреннем контуре, отсутствует накипь, котлы служат вечно.

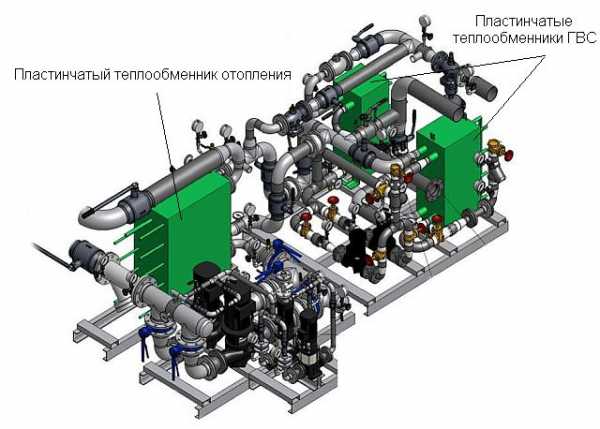

Блочный тепловой пункт, спроектированный для работы в независимой системе теплоснабжения и горячего водоснабжения с теплообменниками
Установив теплообменник в системе отопления, потребитель получает возможность влиять на температуру в квартире, сколько нужно каждому столько и возьмет, конечно, если в квартире на батареях тоже установлены регулирующие приборы. Выгода для всех налицо.
Как подключить теплый пол к системе отопления через теплообменник.
Нужен теплообменник и для теплого пола. Если вы, например, захотите сделать теплый пол, врезав его в систему отопления без теплообменника вы оставите весь дом без тепла, тепла на полы пойдет немного, но вот вода – теплоноситель будет циркулировать только через ваш пол и не пойдет к соседям, она «лентяй» и идет по самому короткому пути.
Недостаток установки теплообменника в систему отопления только один, увеличение затрат на первоначальном этапе монтажа, но он с лихвой перекрывается всеми ее достоинствами.
Зависимую систему отопления легко модернизировать в независимую систему, путем установки дополнительного теплообменника с регулирующей аппаратурой. Правда, делать это придется одновременно во всем районе, подключенном к вашей котельной. Зато так вы сможете сэкономить до 40 процентов на оплату тепла, по сравнению с вашими сегодняшними затратами без установки такого нужного теплообменника в системе отопления.
ridan-ug.ru
Что такое теплообменник в системе отопления
Вопрос о непосредственном отборе горячей воды из системы отопления сложен, поэтому давайте разберем его немного позже, в другой статье. А сейчас разберемся с вопросом, зачем в системе отопления стоит теплообменник?
В каждой ли системе отопления есть теплообменник.
Скажу сразу, теплообменник стоит не в каждой системе отопления, и даже более, в нашей стране это редкость. А вот в остальном мире повсеместно. Там все устроено по-другому, котельные работают без персонала, температура на выходе одна, максимально необходимая для обеспечения теплом в самые лютые, по их меркам морозы. Каждый потребитель берет тепла столько, сколько считает нужным, то количество тепла за которое он готов или в состоянии оплатить.
В отопительном контуре в качестве теплоносителя может использоваться не только вода (хотя чаще всего все-таки умягченная с помощью комплексонов и омагниченная вода), это может быть антифриз, масло или другая жидкость, но даже если вода ни кто и не подумает брать воду прямо из системы отопления, эту ему обойдется очень дорого. Вот здесь и приходит на выручку теплообменник, который устанавливается в систему отопления и разделяет ее на две части, систему отопления от поставщика к потребителю и систему отопления самого потребителя.
После теплообменника установленного в системе отопления потребитель ставит множество регуляторов, некоторое подобие нашей системы погодного регулирования, которые следят за температурой в различных комнатах, в системе подачи горячей воды, теплого пола, рекуперации и т.д.

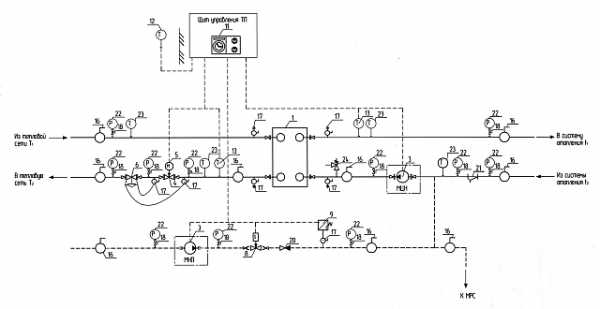

Схема ИТП при независимом присоединении к тепловой сети через теплообменник.
У нас в стране такая система отопления называется независимой, на ней построено большинство блочных тепловых пунктов и основное ее назначение несколько другое, кроме погодного регулирования теплообменник в системе отопления предотвращает выход из строя современных пластиковых труб, которые повсеместно успешно внедряются в современных отопительных системах.
Такие трубы выдерживают максимальную температуру до 90 градусов С, при этом максимальный срок труб из PPRS материалов (а правильно их называют именно так) при такой температуре составляет не более 5 месяцев. Как видите не много, хорошо, что и сильные морозы у нас так долго не держатся.
Надеюсь теперь Вам понятно, что такое теплообменник в системе отопления.
Теперь для любознательных, какой теплообменник чаще всего применяется в независимой системе отопления и как он выглядит.

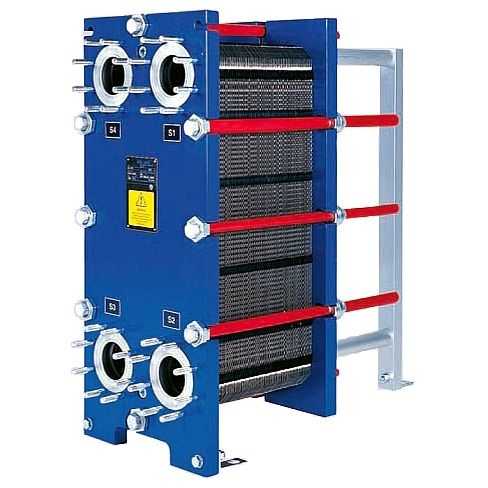

Чаще всего в блочных тепловых пунктах, построенных по схемам независимого отопления, применяются пластинчатые теплообменники. Устройство теплообменников очень хорошо описано на этом сайте, а вкратце смотрите на рисунке ниже.

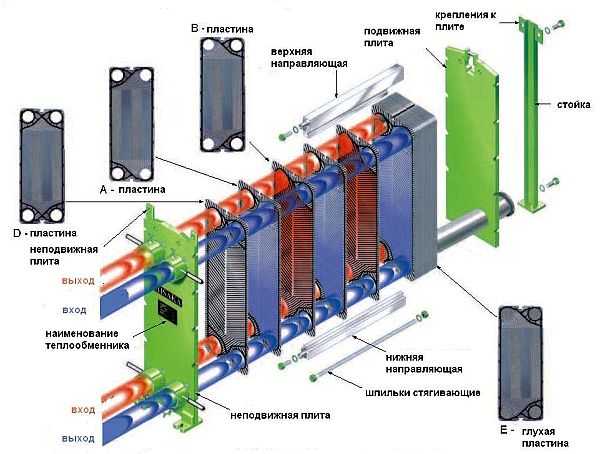

Устройство пластинчатого разборного теплообменника.
В основе любого пластинчатого теплообменника лежит набор пластин, перфорированных особым способом штамповкой, для увеличения площади теплообмена и формирования каналов по которым движется вода. Пластины собраны в пакет, на торцевой неподвижной плите имеются патрубки для ввода и вывода теплоносителя греющей и нагреваемой среды, в которые и выведены каналы из пластин.
Где устанавливать такой теплообменник в системе отопления или горячего водоснабжения роли не имеет, отличаются только сами схемы блочных тепловых пунктов и мощность, на которую рассчитаны пластинчатые теплообменники. А подобрать и изготовить пластинчатый теплообменник очень легко, как и потом увеличить или уменьшить его мощность, если конечно ваш теплообменник разборный, а не паяный.
Если кому недостаточно сведений об устройстве пластинчатого теплообменника или блочного теплового пункта, есть необходимость в его подборе или расчете, проектировании рекомендую очень толковый сайт http://ridan-ug.ru/ поставщика теплообменного оборудования Ридан.
А тему сегодняшней статьи — что такое теплообменник в системе отопления можно считать исчерпанной. Есть у Вас есть вопросы по работе теплообменного оборудования задавайте, с удовольствием отвечу, Юрий Олегович Парамонов, ООО Энергостром, 2016 год.
Читать далее — Причины сдерживающее использование блочных тепловых пунктов
Что еще почитать по теме:
kip-mtr.ru
Теплообменник для горячей воды – сердце системы отопления
Чтобы в доме обеспечить уютные условия на зимний период, понадобится его оборудовать хорошим котлом и качественными теплообменниками. Что это такое? Теплообменник для горячей воды от отопления – это неотъемлемый элемент почти, что любой отопительной системы. Благодаря им обогревается внешнее пространство. Комфортные условия обеспечиваются за счет определенной температуры воздуха.
Данное устройство не обладает собственным источником тепла, его работа напрямую зависит от поступления тепловой энергии от централизованной обогревательной системы. Исходя из этих данных, можно определить, что печка или котел не относятся к таким устройствам. А вот щит или лежанка, которые отражают тепло дымовых газов, исходящее от печи, являются яркими примерами теплообменника. Благодаря их наличию в помещении нагревается воздух.
В сущности, теплообменник для горячей воды от отопления может быть обычной трубой, использующейся для передачи определенной температуры теплоносителя, которая значительно отличается от температуры воздуха обогреваемого помещения.
Зачем нужен теплообменник?
Есть достаточно много видов отопительных систем. Но в конструкции большинства из них есть водяной теплообменник. Для чего нужен этот агрегат? Он является одним из популярных, недорогих и одновременно качественных решений дающих возможность поддерживать регулярную температуру в помещении. Устройство подобного типа довольно актуально для частного дома или квартиры.
Но в том случае, когда идет речь о других типах помещений, нужно рассмотреть другие виды теплообменников. Допустим в бане, наиболее нужен теплообменник кирпичный. С его помощью можно по настоящему открыть все прелести парной. Водная система не будет настолько же хороша в помещении данного типа.
Если рассматривать вопрос о том какую роль играет теплообменник в системе отопления, можно увидеть некоторые яркие преимущества:
- Простота исполнения. Если в доме уже есть в наличии печь, деньги придется тратить только на то, чтобы самостоятельно сделать теплообменник и установку отопительной системы.
- Комбинированное отопление. Помимо обогрева дома печью, появится еще и водяная отопительная система.
- Разнообразие горючих материалов. В отличие от котлов, которые сделаны непосредственно под определенный вид топлива, печь можно топить любым твердым топливом.
- Внешняя эстетика. Во время создания интерьера в национальном стиле, традиционный вид русской печи его прекрасно дополнит.
- К недостаткам обогрева с помощью теплообменника можно причислить: более низкий КПД в отличие от котлов заводского исполнения и отсутствие автоматического контроля за уровнем нагрева теплоносителя.
В специализированных магазинах достаточно много такого товара. Здесь вам предложат товар самого разного качества, уровня обмена температур и цены от самых разных производителей. Цена на данный товар бывает самая разная, и зависящая от множества факторов. Но в том случае если приобрести готовое устройство вам не позволяет бюджет, его можно сделать самостоятельно.
Принцип действия и виды теплообменника
Теплообменник для отопления частного дома имеет конструкцию, которая обладает поверхностным контактом. В целом это работает следующим образом, теплообменник, подогреваясь изнутри, выдает тепловую энергию через собственную поверхность. Зачастую он делается из металла, который осуществляет нагрев окружающего воздуха.
В полной мере весь принцип работы показывается в системе отопления при наличии газового, электрического либо твердотопливного котла. От устройства нагрева по всей отопительной системе идет горячая вода. Она циркулирует по трубам и теплоносителями имеющих изогнутую форму. Данная конфигурация позволяет задерживать воду, хорошо ее прогревая. В конечной точке холодная вода заново поступает в котел, где ее нагрев осуществляется заново.
Как вариант можно использовать обычную классическую печь. Она достаточно хорошо выполняет свою задачу, но ее спектр действия ограничен только маленькими помещениями. В том случае если подразумевается отопление коттеджа, такого теплообменника будет маловато. Данная конструкция наиболее подходит для бани либо маленького домика.
Для превращения печи в настоящий отопительный котел, нужно подобрать для нее водяной теплообменник. При таком раскладе с помощью каменной печи можно отапливать даже двух этажный коттедж. Если же коснуться вопроса о размере теплообменников, можно сказать что они напрямую зависят от размеров топливной камеры отопительного устройства.
Водяной является наиболее удачным вариантом среди теплообменников. Это связано с тем, что теплопроводность воды значительно выше, чем у воздуха. Теплообменник данного типа справляется со своей задачей намного эффективней, чем воздушный.
Все заводские системы отопления оснащены теплообменниками. Устройство такой конструкции довольно сложное и самостоятельно их собрать практически нереально. Именно по этой причине приходится использовать более простые варианты. Теплообменник делается в виде змеевика, внутри которого есть большое количество поперечных пластин, что позволяет увеличить обогреваемую площадь. Конструкции такого типа наиболее популярны для отопления частных домов.
Как сделать теплообменник своими руками?
Для того самостоятельно сделать теплообменник нужно учесть множество нюансов. Только после тщательного анализа всех этапов работы, можно создать конструкцию позволяющую обеспечивать комфортную окружающую температуру. Главным преимуществом такого устройства является его цена, ведь она зависит только от цены материалов, которые потребуется купить для ее изготовления.
От того какой выбран материал, из которого будет изготовлен теплообменник зависит уровень обогрева помещения. У каждого металла есть свой уровень теплопроводности. Медь в 7 раз опережает по этому показателю сталь. Исходя из этого, можно сказать, что две трубы одного диаметра, но изготовленные из разных материалов будут иметь разный уровень обогрева. Таким образом, медь является наиболее удачным вариантом для изготовления такого устройства. Тем более что цена у данного материала довольно приемлемая.
Больше трудностей можно испытать в момент определения мощности теплообменника. Это все из-за того что довольно много факторов влияет на данный показатель. Но в среднем можно сказать что, 1 метр змеевика диаметром около 50-60 мм выдает около 1 кВт тепловой энергии. Во время расчета можно использовать эти данные.
Конструкция при самостоятельном изготовлении может быть самой разной. Можно сделать из трубы обычный прямоугольник, либо сварить ее в виде змеевика, но тут есть достаточно список правил, которых нужно строго придерживаться:
- Внутренний диаметр трубы не должен быть менее 5 мм, иначе вода внутри может запросто закипеть.
- Для предотвращения перегрева металла, стенки должны быть не тоньше 3 мм.
- Между теплообменником и стенками топки должен быть зазор, который должен составлять около 10-15 мм. Это связано со свойством металла расширяться во время нагревания.
Самостоятельно сделав теплообменник для отопления, домовладелец может быть уверен, что его печь с водяным контурам ни чем не будет уступать заводскому твердотопливному котлу по параметрам обогрева помещения. Отличие состоит только в том, что входное отверстие теплообменника у печки несколько выше над уровнем пола, чем у заводского котла. Данный нюанс может существенно повлиять на скорость циркуляции теплоносителя.
Теплообменник нужно подключить к системе таким образом, чтобы обратка (труба с холодной водой) располагалась как можно ниже.
Как и в обычной отопительной системе, на верхнюю точку трубопровода необходимо установить расширительный бачок. Он будет служить для компенсации изменения объема нагретой воды и выпускать из системы воздух. Если же система с естественной циркуляцией не будет справляться с обогревом большого коттеджа, тогда в конструкцию устройства необходимо включить циркуляционный насос.
Вот в принципе так выглядят основные правила водяного теплообменника. При наличии навыков ведения сварочных работ, самостоятельное изготовление данной конструкции не составит большого труда. Основательный подход к изготовлению отопительной системы, позволит обеспечить уют и комфорт в холодное время года. Теплообменники для обмена горячего водоснабжения можно изготовить своими руками.
santehnikportal.ru
Для чего нужен теплообменник в системе отопления
Изготовленный своими руками теплообменник будет служить «сердцем» системы отопления дома
Теплообменник из медной трубы с припаянными пластинами — важнейший элемент современных отопительных котловГлавным элементом любой из систем отопления служит особое устройство — теплообменник для отопления дома, в котором происходит передача тепла от генератора тепла к теплоносителю. На современном рынке представлено большое количество различных отопительных котлов, но все их разнообразие не ограничивает фантазию домашних умельцев по части самостоятельного изготовления подобных устройств. В нашей статье читателям будет предложено узнать, для чего нужен теплообменник в системе отопления, как его сделать своими руками и каким способом подключить.
Функция теплообменника в системе отопления
В домашних отопительных системах воздух наиболее часто используются поверхностные теплообменники системы отопления, где тепловая энергия передается через поверхности металлических стенок данного устройства.
Принцип отопления через теплообменник наиболее полно реализован в конструкции газовых, твердотопливных или электрических котлов. Вода циркулирует по изогнутым в виде змеевика трубам, установленным внутри отопительного агрегата, и нагревается от температуры горящего топлива. Нагревшийся теплоноситель уходит в трубопровод отопительной системы, а ему на смену в теплообменник поступает остывшая вода из радиаторов.
До сих пор во многих индивидуальных домах традиционным источником тепла остается печь. Она хороша для обогрева небольшой избы, однако в условиях многокомнатного коттеджа ее тепловая мощность недостаточна. Поэтому в частном доме теплообменник в системе отопления нужен для того, чтобы превратить печку в полноценный водонагревательный котел. Размер и форма самодельного теплообменника для отопления должна вписываться в габариты топливной камеры печи. К этому устройству можно подключить трубопроводы и радиаторы, и тогда отопление дома станет более эффективным.
Виды теплообменников

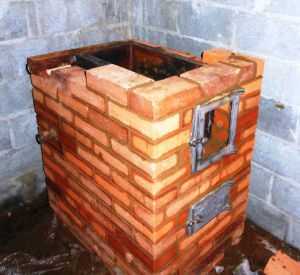

Если вмонтировать в печь водяной теплообменник для отопления, во всем доме станет гораздо теплееБолее практичны водяные теплообменники для отопления. Это обусловлено тем, что вода намного лучше передает тепловую энергию, чем воздух. Вместе с тем, воздушный теплообменник для отопления также находит применение. Кроме водяного и воздушного, применяется также и теплообменник на дымоход для отопления, который устанавливают не внутрь, а снаружи.
Все выпускаемые промышленностью отопительные устройства оснащены теплообменниками, конструкция которых максимально приспособлена для эффективного нагрева воды.
В заводских условиях теплообменные устройства изготавливают из меди. Труба представляет собой змеевик, поперек изгибов которого расположено множество пластин, обеспечивающих большую площадь теплообмена.

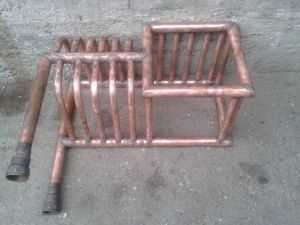

Соорудить у себя дома самодельный теплообменник для отопления, чтобы он был точно как заводской, практически нереально. Поэтому придется выбрать вариант попроще.
Устройство системы
Несложный по конструкции самодельный теплообменник послужит для отопления домаПринцип действия самодельного теплообменника состоит в том, что печь передает ему энергию от сгорания дров или угля, а нагревшаяся вода расходится по трубам во все комнаты. Такой способ отопления позволяет обитателям дома наслаждаться равномерным распределением тепла. Кроме того, все помещения прогреваются гораздо быстрее, а расходы на приобретение топлива снижаются.
Усовершенствовать печное отопление частного дома можно двумя способами:
- построить печь «с нуля» под конкретный размер теплообменника;
- установить в существующую печь самодельный теплообменник, изготовленный по размерам топки.
Изготовив теплообменник для отопления своими руками, домовладелец может быть уверенным, что его печь с водяным контуром станет действовать не хуже настоящего твердотопливного котла. Отличие будет только в том, что у печки расположение входного отверстия теплообменника получится немного выше над полом, чем у заводских котлов. Это довольно существенная разница, которая может влиять на скорость естественной циркуляции теплоносителя.
Подключение теплообменника к системе отопления нужно сделать таким образом, чтобы труба поступления холодной воды (обратка) была расположена как можно ниже.
Так же, как в обычной системе отопления, в верхней точке трубопроводов нужно вмонтировать расширительный бачок. Он будет компенсировать изменение объема нагретой воды и выпускать из системы пузырьки воздуха. Если отопление через теплообменник с естественной циркуляцией окажется недостаточным для обогрева большого коттеджа, придется установить в систему циркуляционный насос.
Для присоединения самодельного теплообменника для отопления используют 2 штуцера: один снизу (вход холо
www.teplo-ltd.ru
Что такое теплообменники, виды и особенности применения
Запросить ценуПроцесс передачи тепла называют теплообменом. Аппараты, в которых происходит процесс – теплообменники. Если в процессе участвуют два агента, разделенные перегородкой – это поверхностные рекуперационные аппараты. Происходит процесс смешения теплого и холодного потока контактом – теплообменник смесительный.
Системы теплообмена, зачем нужен теплообменник
Пример смесительного устройства – градирни. Отходящие газы отдают тепло воде, распыляемой из форсунок. В аппаратах, где два агента протекают по отдельным контурам, тепло передается через стенку, поверхность.
Признаком теплообменника является развитая поверхность и подводка двух систем. Это может быть пар-вода, антифриз-вода, вода-вода. Вместо воды в процессе используют химический раствор, вместо пара – нагретые газы.
Применение теплообменников позволяет:
- Использовать остаточное тепло при получении электрической энергии.
- Вести химические процессы в точном режиме, поддерживая температуру теплообменниками.
- Использовать вторичное тепло от энергоносителя для бытовых нужд.
- Поддерживать температуру теплоносителя для бытовых систем отопления в параметрах, соответствующих стандарту.
Разновидности поверхностных теплообменников
Простейший т/о – труба в трубе. Холодная трубка с водой проходит в трубе большего сечения, заполненной горячим агентом. При этом поверхность внутренней трубки нагревается и передает тепло воде. Так работают бойлеры. Если трубок много и собраны они в пучок, то получается кожухотрубный теплообменник. Аппараты с трубным пучком, закрепленном с торцов решетками, распространены в промышленности и применяются для бытовой водоподготовки.
Витые теплообменники представляют змеевики, навитые в корпусе. Межтрубное пространство заполняется другим потоком. Аппаратура применяется при высоком давлении одного из агентов.
Двухтрубные теплообменники применяются для передачи тепла в фазах газ-жидкость. Аппараты могут работать под давлением с высокой теплопередачей.
Спиральный т/о
Спиральные теплообменники представляют бочку, в которой лентой-спиралью расположен плоский лабиринт с внутренней полостью. По спирали движется горячий агент, омываемый холодной водой. Конструкция сложная в изготовлении. Но это единственный вид аппаратов для теплообмена агента, содержащего взвеси, пульпу. Откидывающиеся с обеих сторон крышки позволяют легко чистить зазоры.
Пластинчатый теплообменник представляет особую конструкцию греющих труб, собранных в виде плоского элемента их оребренных труб и многоходовым движением воды. Пластины напоминают гармошки. Их недостаток – забиваются накипью при плохой водоподготовке.
Зачем нужен теплообменник в системе отопления? Представьте, что в трубах вода 900. Это приведет к разрыву пластиковых труб, ожогам. В каждом тепловом узле имеется система т/о, позволяющая поддерживать температурные параметры.
От чего зависит эффективность теплообменника
Кожухотрубный т/о
Поверхностный теплообмен происходит всегда через стенку. При этом возникают потери тепла. Чем тоньше перегородка, тем меньше потери. Новый т/о кожухотрубный имеет кпд 75%, но с зарастанием внутренней и верхней поверхности осадком, эффективность аппарата снижается. Он не может удерживать температурный режим. Поэтому аппараты имеют съемный пучок, который прочищают под высоким давлением специальным пистолетом.
Пластинчатые аппараты имеют кпд 90%, но щели между пластинами забиваются, требуется чистка. Для чистки оборудование разбирают. Важно установить на место сетчато-магнитный фильтр, который препятствует образованию осадка. Пластинчатые теплообменники можно подключать к автоматизированному управлению.
Пластинчатый разборный т/о
Эффективность процесса зависит от схемы подключения. Полнее теплоотдача у противоточного аппарата, когда потоки движутся навстречу друг другу.
Чем тоньше перегородка, тем лучше идет процесс. Но для аппаратов, работающих под давлением, толщина стенок зависит от способности выдерживать нагрузки на стенки. Если нельзя утоньшить стенки трубок необходимо увеличить поверхность нагрева, сделать аппарат длиннее.
Каждый т/о изготовлен в соответствии с теплотехническим расчетом, имеет паспорт и рассчитан для работы с определенным теплоносителем.
Как правильно выбрать теплообменник
Зачем нужен теплообменник в системе отопления в быту, понятно. Какой аппарат подходит в конкретном контуре – зависит от условий монтажа. Можно поставить кожухотрубный т/о – он неприхотлив, может простоять без чистки 10 лет, только счета за использование теплоносителя будут все больше – нарушается теплопроводность. Можно поставить пластинчатый, но чистить его придется через 3 года.
Вас может заинтересовать:
Теплообменное оборудование
Кожухотрубные теплообменники
Горизонтальные теплообменники с U-образным трубным пучком
Рекомендуемые статьи
- Запорная арматура — устройство и принцип действия
Для управления потоками жидкостей и газов в трубопроводных системах, их линий и участков используются специальные устройства, называемые запорно-регулирующей арматурой. Данный вид трубопроводной арматуры предназначен для полного перекрытия или регулировки напора потока среды, управлением других технологический процессов, к которым относят: давление жидкости; напор; температуру; объем транспортируемого вещества. Для…
- Принцип работы и устройство кожухотрубных теплообменников
Среди всех разновидностей теплообменников этот вид наиболее распространен. Его применяют при работе с любыми жидкостями, газовыми средами и парообразными, в том числе, если состояние среды меняется в процессе перегона. История появления и внедрения Изобрели кожухотрубные (или кожухотрубчатые) теплообменники в начале прошлого века, дабы активно использовать при работе ТЭС, где большое количество нагретой воды перегонялось при…
- Какой теплообменник лучше?
Нагрев и охлаждение жидкостей является необходимым этапом в ряде технологических процессах. Для этого используются теплообменники. Принцип действия оборудования основан на передаче тепла от теплоносителя, функции которого выполняет вода, пар, органические и неорганические среды. Выбирая, какой теплообменник лучше для конкретного производственного процесса, нужно базироваться на особенностях конструкции и материала, из…
- Антикоррозийная защита резервуаров — основные способы защиты
Проверки резервуаров, которые продолжительное время находились в эксплуатации, показывают, что их внутренняя и внешняя поверхность повреждена в результате воздействия коррозии. После проведения тщательного анализа следов коррозийных процессов было выявлено, что разрушение металла происходит неравномерно. В зависимости от вида коррозии, которая воздействует на определенный участок, повреждения могут иметь характерный вид и…
www.npommz.ru
принцип работы и тонкости эксплуатации
Теплообменник – это неотъемлемая часть системы отопления, наряду с такими приборами как бойлер или водонагреватель.
Бойлер – это большая емкость для воды. Как правило, источник тепла находится под ним или непосредственно в нем. Для нагревания воды могут использоваться водяные или паровые теплообменники.
Принцип работы водонагревателей косвенного нагрева состоит в нагреве воды, который происходит в отопительном котле, и ее циркуляции в замкнутом пространстве.
Типы теплообменников для отопления
Значение теплообменника для котла неоценимо. Именно от этого устройства зависит прямое назначение и конструкция применяемого котла.
По типу передачи энергии жидкостям различают такие разновидности теплообменников:
- Первичный. Для этого типа характерна передача тепла от газа.
- Вторичный. Передача тепла производится от жидкости к теплоносителю.
- Битермический. Их отличие заключается в двойном обмене тепла от теплоносителя к воде и от газа к теплоносителю.
Первичный

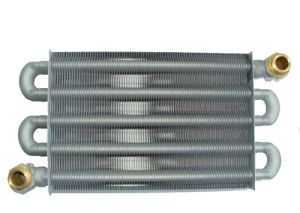

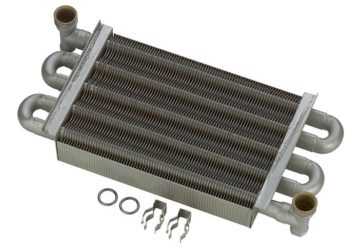

Первичный теплообменник – это медная труба, выполненная в форме змеевика. В ее плоскости устанавливаются медные пластины.
Поверхность устройства покрывается краской, защищающей от ржавчины и повреждений. Мощность такого оборудования зависит от размера трубы и количества ребер.
Первичные теплообменники в своем большинстве не имеют значительных конструктивных отличий. Отличия приборов состоят только в вариантах подключения, габаритах трубы и мощности агрегата.
В ходе эксплуатации прибора могут возникнуть такие затруднения, как отложение солей на стенках устройства, что значительно снижает его эффективность. Для профилактики необходимо своевременно производить очистку, промывку и техническое обслуживание прибора.
Предупредить отложения внутри труб и увеличить срок эксплуатации можно, используя специальные фильтры.
Вторичный
Вторичные теплообменники, которые также называют теплообменниками горячего водоснабжения (ГВС), оснащены специальными, соединенными между собой пластинами из нержавеющей стали.
Вторичные теплообменники отличаются хорошей степенью теплопроводности и достаточно большой площадью теплообмена. Кроме того большая скорость потока исключает возможность отложения солей на внутренних стенках прибора.
Мощность и площадь теплообмена во многом зависит от количества установленных пластин.
Битермический
Главным отличием этого типа является наличие одновременно двух контуров: ГВС и отопления. Конструкция агрегата – это труба внутри другой трубы. Также имеются пластины из меди, установленные на поверхности.
Наружная труба устройства обеспечивает движение жидкости в системе отопления. Внутренняя труба выполняет функцию циркуляции санитарной воды.
В режиме отопления газы, сгорая, отдают тепло, которое доставляется сразу к теплоносителю. В случае, работы от ГВС, тепло направляется сначала к теплоносителю, а уже потом к контуру.
Внимание! При использовании битермического теплообменника для жилого помещения, необходимость установки вторичного теплообменника и трехкодового клапана полностью отпадает. За счет этого значительно снижается стоимость котла и возрастает его надежность.
Из недостатков битермического теплообменника можно выделить следующее:
- Ограничение передачи тепла в режиме ГВС, за счет чего снижается объем нагретой воды, по сравнению с другими типами теплообменников.
- Не рекомендуется использовать этот тип оборудования в тех областях, где вода насыщена солями. Главная причина – очень быстрое отложение солей за счет значительного перепада температур.
Заключение
Теплообменник – это один из ключевых элементов системы отопления. Главная функция теплообменника – это передача тепла от нагревателя к холодному теплоносителю.
Теплообменники могут быть водяным или паровыми. Область их применения не ограничивается какой-то определенной сферой. Они активно используются в энергетике, металлургии, пищевой и других промышленностях, в системах отопления, вентилирования и в бытовых условиях.
Принцип работы теплообменника заключается в циркуляции жидкости в закрытом пространстве, которая и является теплоносителем. Выбирать теплообменник необходимо с учетом его предназначения, условий эксплуатации и необходимой площади теплообмена.
Чтобы обеспечить бесперебойную работу устройства и увеличить срок его эксплуатации необходимо своевременно производить техническое обслуживание, прочистку и промывку агрегата.
Бойлер косвенного нагрева – что это такое, принцип работы и схемы подключения узнайте из видео:
Обзор теплообменника отопления для котла Daewoo MSC ICH 100 посмотрите на видео:
holodine.net
Пластинчатый теплообменник: принцип работы
Тепло в наши дома поступает из котельной либо от центрального теплопункта, в котором холодная вода нагревается от теплообменника, выполняющего важную роль в системах отопления и горячего водоснабжения. В индивидуальных домах теплообменник пластинчатый и вовсе считается центральным элементом системы, потому как нагревание теплоносителя выполняется именно в нем. Такие приборы могут различаться конструкцией и видом, но принцип действия — во многом общий для всех типов.

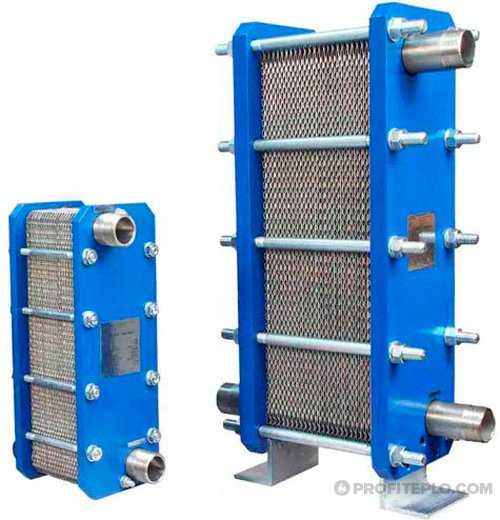

Пластинчатые теплообменникиКонструкция пластинчатого теплообменника
Назначение теплообменников всех видов — преобразовывать непрогретую жидкостную среду в нагретую (и наоборот).

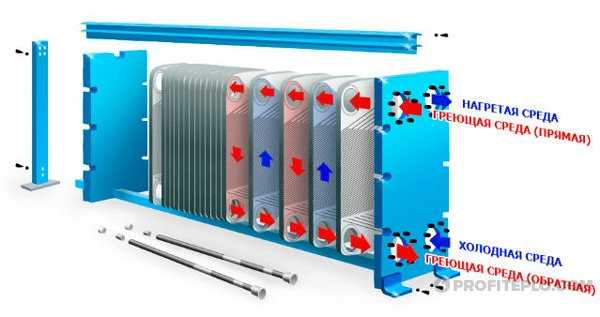

Пластинчатые теплообменники обладают разборной конструкцией, состоящей из таких частей:
- недвижимой плиты;
- подвижной плиты;
- комплекта пластин;
- деталей крепежа, объединяющих две плиты в единую раму;
- нижнего и верхнего направляющего элемента круглой формы.

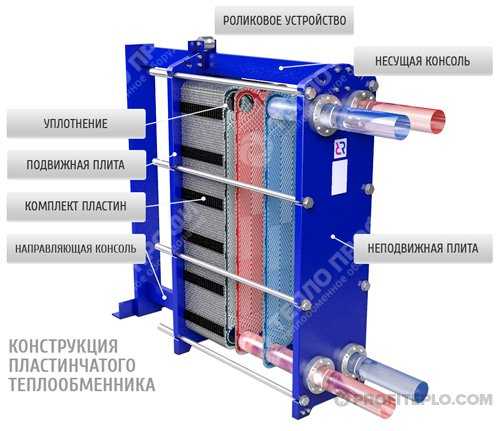

Конструкция пластинчатого теплообменникаРазмеры рам различных моделей могут существенно отличаться. Они зависят от мощности и тепловой отдачи подогревателя — с большим числом пластин увеличивается продуктивность прибора и, соответственно, возрастают его габариты и масса.

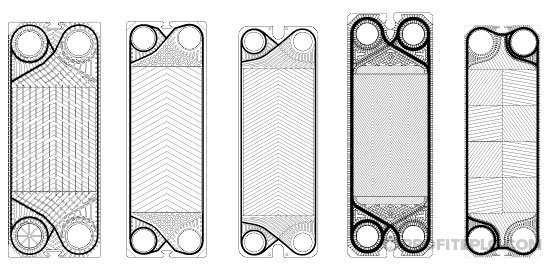

Пластины теплообменника
Конструкция пластинчатого теплообменника зависит от модификации устройства и может содержать различное количество пластин с закрепленными на них прокладками, герметизирующими каналы с протекающим по ним теплоносителем. Для достижения требуемой по условию герметичности плотности прилегания пар соседних прокладок одной к другой достаточно скрепления этих двух пластин с неподвижной плитой.
Нагрузки, действующие на аппарат, прилагаются главным образом на прокладки и пластины. Крепежные детали и рама, по сути, представляют собой корпуса прибора.
Рельефная окантовка пластин при сжатии гарантирует надежное крепление и дает конструкции теплообменника требуемую жесткость и прочность.
Конструкция пластин теплообменникаПрокладки закрепляются на пластинах посредством клипсового замка. Следует отметить, что прокладки при их зажатии самоцентрируются по направляющей. Утечка теплоносителя предотвращается окантовкой обшлага, создающей дополнительный барьер.
Для теплообменников производятся два типа пластин:
- с термически мягким рифлением;
- с термически жестким рифлением.
В деталях с мягким рифлением каналы устроены под углом 30°. Такой вид пластин отличается повышенной теплопроводимостью, но меньшей устойчивостью к давлению теплоносителя.
В частях с термически жестким рифлением при устройстве канавок соблюден угол в 60°. Этим пластинам не свойственна высокая теплопроводность, их преимущество — способность переносить высокое давление в системе.
Достижение оптимального режима теплоотдачи возможно при комбинировании пластин в теплообменнике. При этом необходимо учесть, что для эффективной работы прибора нужно, чтобы он функционировал в режиме турбулентности — теплоноситель должен перемещаться по каналам без каких-либо помех. К слову, кожухотрубный теплообменник, в котором реализована конструктивная схема «труба в трубе» — с ламинарным режимом течения жидкости.
Какая от этого выгода? При идентичных теплотехнических параметрах пластинчатый прибор обладает меньшими в несколько раз размерами.
Прокладки
К устройствам с пластинами предъявляются очень жесткие требования относительно герметичности, в связи с чем в последнее время прокладки стали выпускать из полимеров. Этиленпропилен, например, способен без проблем работать в условиях высоких температур — и воды, и пара. Но очень быстро разрушается в среде с содержанием масел и жиров.
Прикрепление прокладок к пластинам выполняется преимущественно клипсовым соединением, реже — посредством клея.
Принцип действия
Принцип работы теплообменника нельзя назвать слишком простым. Пластины развернуты одна к другой под 180°. Как правило, в одном пакете устанавливается по две пары пластин, создающих два коллекторных контура: ввода и отведения теплоносителя. При этом следует учесть, что пара расположенных с края элементов в тепловом процессе не задействуются.
На сегодняшний день производится несколько вариантов исполнения теплообменных приборов, устройство и принцип работы которых различны:
- одноходовые;
- многоходовые;
- двухконтурные.
Принцип работы прибораКак работает одноходовой аппарат? Циркуляция жидкости в нем осуществляется перманентно по всей площади в едином направлении. Кроме того, выполняется и противоток теплоносителей.
Аппараты многоходовые используются только при не слишком большой разнице между температурой подающейся жидкости и температурой обратки. Ток жидкостей при этом будет осуществляться в различных направлениях.
Двухконтурные теплообменники состоят из двух независимых контуров. При условии постоянной корректировки подачи тепла применение такого оборудования наиболее целесообразно.
Сфера применения
Существует несколько видов теплообменников, каждый из которых имеет свой принцип работы и специфику конструкции:
- разборный;
- паяный;
- сварной;
- полусварной.
Прибор разборной конструкции часто используется в теплосетях, подведенных к жилым домам и сооружениям различного назначения, в бассейнах, климатических установках и холодильниках, системах ГВС, теплопунктах.

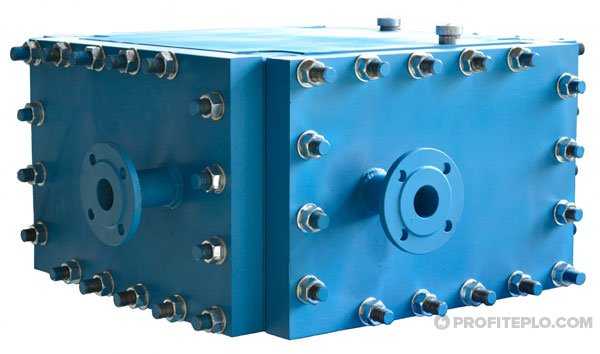

Вид сварного пластинчатого агрегатаТеплообменники паяного вида нашли свое применение в:
- сетях вентиляции и системах кондиционирования;
- холодильных установках;
- турбинных приборах и компрессорах;
- промышленных агрегатах различного назначения.
Приборы сварные и полусварные используются в:
- химической и фармацевтической отраслях;
- сетях вентиляции и климат-системах;
- пищевой промышленности;
- тепловых насосах;
- в системах ГВС и отопления;
- агрегатах для охлаждения оборудования различного назначения;
- системах рекуперации.
Самым распространенным типом теплообменников, применяющихся в индивидуальных домовладениях, считается паяный, обеспечивающий нагрев или охлаждение воды.
Технические характеристики
Прокладки и пластины, как основные элементы теплообменных устройств, изготавливаются из различных по своим свойствам и характеристикам материалов. При выборе в пользу той или иной модели решающую роль играет назначение теплообменника и область его использования.
Если остановиться сугубо на системах ГВС и теплоснабжения, то в этой области больше распространены пластины, изготовленные из нержавеющей стали, а пластичные прокладки — из особой резины EPDM либо NBR. Установка пластин из нержавейки позволяет работать с теплоносителем, прогретым до 110°С, в другом же случае устройство пластинчатого теплообменника позволяет нагревать жидкость до 170°С.

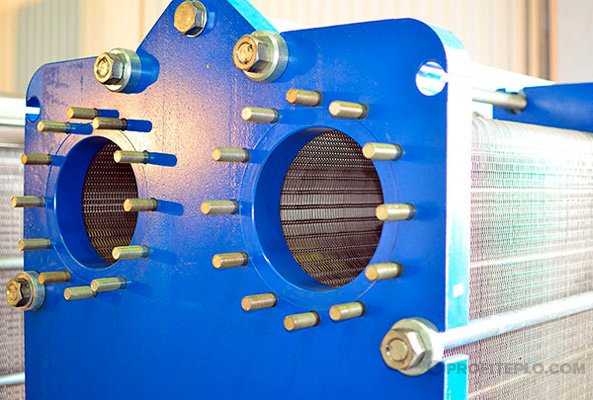

Фрагмент пластины теплообменникаПри использовании теплообменников в промышленном производстве и задействовании их в технологических процессах с воздействием щелочей, кислот, масел и иных агрессивных веществ, применяются пластины из никеля, титана и других сплавов. В таких случаях устанавливаются фторкаучуковые или асбестовые прокладки.
Подбор теплообменника производится согласно расчетам, выполняемым при помощи специализированных программ. При расчетах учитываются:
- первоначальная температура теплоносителя;
- относительный расход прогреваемой жидкости;
- требуемая температура нагревания;
- расход теплоносителя.
В роли нагревающей среды, протекающей через пластинчатый испаритель, может использоваться подогретая до температуры 95 или 115°С вода, а также пар температурой до 180°С. Вид теплоносителя подбирается в зависимости от вида применяемого котла и оборудования. Размеры и количество пластин подбираются с таким расчетом, чтобы в результате получить воду с температурой, соответствующей установленным стандартам — не более 70°С.
Стоит отметить, что основной технической характеристикой, являющейся также и главным преимуществом, считаются небольшие размеры устройства и способность обеспечить достаточно большой расход.
Вариативность возможных расходов и площадей обмена у пластинчатых приборов достаточно высока. Самые компактные из них, например, от бренда Alfa Laval, обладают площадью поверхности до 1 м2, обеспечивая протекание объема жидкости до 0,2 м3/час. Самые же крупные теплообменники имеют площадь порядка 2000 м2 и расход, превышающий 3600 м3/час.
Обвязка теплообменника
Теплообменные установки преимущественно монтируются в отдельных котельных, обслуживающих многоквартирные дома, индивидуальные постройки, предприятиях промышленности, теплопунктах центральных теплосетей.
Относительно небольшие размеры и масса устройств позволяют выполнить монтаж достаточно быстро, хотя некоторые обладающие большой мощностью модели требуют постановки на фундамент.
При установке прибора необходимо соблюсти основной принцип: заливание фундаментных болтов, посредством которых теплообменник надежно фиксируется, осуществляется во всех случаях. Схема обвязки непременно предусматривает подведение теплоносителя к расположенному сверху патрубку, а к размещенному снизу штуцеру выполняется подключение обратной магистрали. Подача нагретой воды подсоединяется наоборот — к нижнему патрубку, а выход ее — к верхнему.
Пример внедрения теплообменниковВ подающем теплоноситель контуре необходима установка циркуляционного насоса. Кроме основного обязательно ставится и равный ему по мощности резервный насос.
Если в ГВС предусмотрена магистраль обратного движения жидкости, то схема и принцип работы пластинчатого теплообменника несколько изменяется. Нагревшаяся вода, подающаяся по замкнутому контуру, смешивается с холодной из водопровода, и лишь затем получившаяся смесь приходит в теплообменник. Корректировка температуры на выходе осуществляется посредством электронного блока, управляющего клапаном подающей теплоноситель магистрали.
При двухступенчатой схеме используется тепловая энергия обратной магистрали, что позволяет наиболее рационально использовать имеющееся тепло и снять с котла лишнюю нагрузку.
В каждой из рассмотренных систем на входе в теплообменник обязательно должны быть установлены фильтры, благодаря которым удается избежать загрязнения системы и продлить срок ее службы.
Итоги по теме
При всех прочих преимуществах современные пластинчатые теплообменники не смогли опередить устаревшие кожухотрубчатые по единственному, но очень важному критерию. При обеспечении значительного расхода, пластинчатые приборы немного не догревают воду. Такой недостаток легко устраняется созданием небольшого запаса при подборе количества пластин и расчете их площади.
Видео по теме:
profiteplo.com
