что это, фото схемы для такого типа, почему быстро закипает вода в расширительном баке
Основное отличие открытых или гравитационных систем (ОС) от закрытых состоит в том, что в ОС теплоноситель сообщается с окружающим воздухом в открытом расширительном баке.
Теплоноситель находится в системе под атмосферным давлением, избыточное давление отсутствует.
Google+
Vkontakte
Odnoklassniki
Описание системы отопления открытого типа: что это такое

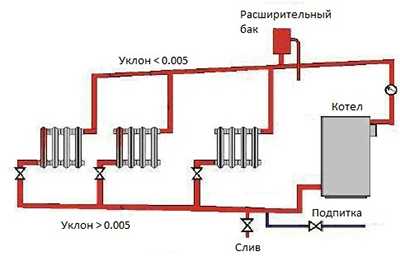

Отопительный контур ОС состоит из котла, расположенного в самой нижней точке здания – подвале или приямке.
От котла отходит вертикальный стояк подачи теплоносителя в верхнюю точку здания (чердак или мансарду), где расположен расширительный бак (РБ).
От РБ по верху здания отходят горизонтальные трубы с небольшим уклоном к вертикальным стоякам, по которым теплоноситель доставляется к радиаторам.
От приборов отопления по низу помещения отходит магистраль обратки также с небольшим уклоном в сторону котла.
Принцип работы
Схематично отопительный контур ОС можно представить в виде длинного вертикального кольца. Одна сторона кольца – с горячей водой (стояк подачи от котла к РБ), другая сторона – с холодной (стояк с обраткой от радиаторов). Плотность горячего теплоносителя меньше, чем холодного – от нагревания вода расширяется.
Следовательно, вес воды и давление водяного столба в холодной части контура будет выше, чем вес воды и давление столба в горячей ветке.
По закону сообщающихся сосудов жидкость будет стремиться к уравновешиванию давлений – к переходу из холодной ветки в горячую.
ogon.guru
при включении котла закипает вода. что делать
Вода в котле отопления может закипать из-того, что скорость нагрева её в котле превышает скорость отдачи тепла в системе отопления дома. Это может происходить по нескольким причинам: недостаточная скорость циркуляции теплоносителя или её отсутствие; недостаточное количество теплоносителя (воды) в системе – чаще всего случается в открытых системах с расширительным бачком; превышение мощности отопительного котла по сравнению с общей мощностью (теплоотдачей) радиаторов отопления дома, с учетом потерь – при отсутствии системы регулирования тяги (мощности) котла; неправильный монтаж системы отопления. При недостаточной скорости циркуляции теплоносителя нагретая вода не успевает отдать в систему полученное в котле тепло и может нагреться в котле до температуры кипения. Это может происходить системах отопления с естественной циркуляцией теплоносителя, если не соблюдены правильные уклоны монтажа труб или реже – если их диаметр недостаточный. При принудительной системе циркуляции это может происходить, если циркуляционной насос подобран не правильно, неисправен, не работает или отсутствует подача на него электрического тока. Также вода в котле может закипать, если в системе по каким-либо причинам недостаточно воды и в неё попал воздух. Если система отопления с естественной циркуляцией и с обычным расширительным бачком такое иногда происходит и в этом случае необходимо просто долить воды. В зависимости от конструкции системы отопления, иногда требуется и стравить из системы или какой то её части воздух (при отсутствии автоматического клапана) . Чтобы увеличить циркуляцию воды в системе отопления необходимо переделать систему отопления или же, лучше всего, установить циркуляционный насос. Даже при не совсем правильных уклонах труб или при их отсутствии циркуляционный насос обеспечит необходимую циркуляцию. Вода в системе отопления может закипать также, если установленный котел по мощности намного превышает мощность теплоотдачи всей системы, особенно при отсутствии или неисправности системы автоматического регулирования (тяги) подачи воздуха. В этом случае необходимо установить полу- или автоматическую систему регулирования тяги, заменить котел (если он самодельный без системы регулирования тяги) или увеличить количество или мощность радиаторов. Также, как вариант, можно установить в системе косвенный водонагреватель (бойлер) , который будет отбирать из системы часть тепла на нагрев воды и служить своеобразным теплоаккумулятором.
В ОБИ продаётся специальная жидкость (по типу АНТИФРИЗА для автомобиля) специально для системы отопления в частных домах—сам недавно видел в ОБИ на Белой даче
доброго времени суток. нужно срочно вызывать мастеров по ремонту отопительной системы. у нас в прошлом году была такая же проблемма. мы сами так и не смогли ее решитьвыызывали этих мастеров <a rel=”nofollow” href=”http://toutletoutim.fr/” target=”_blank”>http://toutletoutim.fr/</a>touch.otvet.mail.ru
что делать если котел отопления закипел
Закипание котла2. В какой-то момент перестают нагреваться и ближние контуры, и все батареи становятся холодными, а котел закипает.
Система отопления кипит. Почему? Вывод
3. Далее нужного результата достигаю по-разному: лихорадочно кручу центральную пробку в насосе, выпуская пар и теплоноситель, включаю и выключаю насос, последний раз это все длилось более 2-х часов, процесс вообще неуправляем. Такое впечатление, что насос работает сам на себя и ничего не качает, делаю все наугад.
4. Потом в какой-то момент вдруг все как бы пробивается, батареи ВСЕ моментально становятся горячими, и температура в котле падает до 60 градусов. Далее так все может оставаться и хорошо работать несколько часов или снова через 2-3 часа могут остыть батареи и подняться температура в котле.
Схема отопления
К сожалению, вы не указали, первый ли это запуск после монтажа, либо система отопления успешно работала ранее. Будем считать, что проектирование и монтаж осуществлены верно, ёмкость компенсационного бачка и сечения трубопроводов выбраны правильно. Схема поэтажной разводки, которую вы прислали, проста и должна обеспечивать удовлетворительную циркуляцию теплоносителя. Кстати, подсоединение радиатора на лестнице до вертикальной магистрали — нерационально, правильным решением было бы осуществить подключение после стояка.
Причин тому, что температура теплоносителя периодически повышается до критической отметки, а радиаторы остаются холодными, может быть несколько:
Чаще всего подобные проблемы создаёт «пробка», воздушная либо грязевая. Воздух особенно активно выделяется в первый месяц после заполнения системы, стравливать его рекомендуется ежедневно. Развоздушиватель (кран Маевского) следует устанавливать на каждом отопительном приборе. Автоматические воздухооотводчики монтируют в верхних точках магистралей отопления, в котельной, на самом котле, на коллекторах (у вас, судя по схеме, их нет). Завоздушивание системы — наиболее частая причина нестабильной работы отопления. Рекомендуем начать проверку с тщательного спуска воздуха, сначала наверху, двигаться вниз. Если воздух приходится спускать часто, а давление в системе падает, где-то нарушена герметичность.
Развоздушиватель следует устанавливать на каждом радиаторе отопления
Препятствовать свободному току теплоносителя может также грязевая «пробка». В первую очередь следует проверить фильтр, если таковой имеется. Также грязь и шлам могут забить и развоздушиватели, особенно игольчатые (краны Маевского).
Подобное устройство совмещает в себе функции автоматического развоздушивателя и грязевого фильтра. Обслуживается легко, позволяет обеспечивать чистоту и нормальный газовый состав теплоносителя
Причины нестабильной работы отопления могут крыться и в вашем циркуляционном насосе. Хотя, чаще он выходит из строя сразу и насовсем. Работает ли насос, можно проверить, приложив к корпусу руку. Должна ощущаться лёгкая вибрация. Для начала рекомендуем проверить и зачистить электрические контакты. Причина может крыться в износе деталей электродвигателя либо в образовании известковых отложений, если в качестве теплоносителя используется неподготовленная водопроводная вода.
leds-tech.ru
Почему в газовом отопление не все батареи. Что делать если стынут батареи и закипает котел отопления
Что то товарищи молчат. У меня опыта по настенным котлам недостаточно.
Мысль была что при плохом протоке теплоносителя на датчике НТС СО температура 80 градусов, а на коллекторе меньше. Может быть есть воздушная “полупробка”, т. е. проток наполовину или более меньше? Может быть дело в насосе. Может быть у вас теплоноситель в СО давно, он теряет какие то свойства, становится более вязким, но это так, пальцем в небо. Если обобщить, то плохой проток, из за него и все беды.
Подождите ещё нормальных спецов с форума, у кого опыта больше. Может быть я в обще зря влез в тему.Спецов с форума не дождались. Видимо тема не заинтересовала). В пятницу приехал с утра на дачу и тоже стал думать о разнице потоков в котловом контуре и контурах отопления. Если выключаешь насосы на контурах отопления и котел работает сам на себя, на коллектор, и с коллектора в котел, то заданная температура взлетает почти мгновенно. Как только включаешь насос контура отопления дома, то темтература на котловом контуре резко падает и практически не поднимается. Значит поток из контура отопления больше чем поток на котловом. Только разница в том что длина котлового контура 3-4 метра, а контура отопления около 80 м, по двум этажам. Из чего уверенно сделал вывод, что забит теплообменник котла. Тем более он единственный оставался не помененый Но решил дождаться спецов, как раз на пятницу договаривались с ними. Вечером они приехали и подтвердили все мои догадки. Однозначно сказали, забит теплообменник. Разница температуры на трубках теплообменника (подача и обратка) оказалась приблизительно 30-40 град. В субботу с большими сложностями (это вообще отдельная история) удалось приобрести новый теплообменник и заменить. Котел заработал как новый. Так что наверное тему можно считать закрытой.
П. С. Вот только теперь, после того как я с большим (огромным) трудом сумел купить в выходной день нужную запчасть у меня появилась мысль, а не прикупить ли мне постепенно и остальные запчасти, которых ещё нет. А то не дай бог, вечером 31 декабря какого нибудь года, котел встанет. И что делать! И ни кому ты будешь не нужен. И сервис не приедет, а уж про запчасти и говорить нечего, сиди и жди когда все на работу выйдут. Дороже обойдется. Пока дошел до замены теплообменника, много чего поменял (см. 1-й пост), т. ч. списочек недостающих запчастей не так уж велик и дорог. Да и котел не такой новый, кто знает, может через 3-4 года ещё сложнее будет найти на него запчасти, и дороже, т. к. давно снят с производства.
Большое спасибо всем кто откликнулся на мою просьбу о помощи и уделил время.
Изменение температурного режима работы отопления может быть вызвано рядом внутренних причин. Многие из них негативно сказываются на КПД системы, увеличивая затраты энергоносителя. В таких случаях возникает резонный вопрос — почему не греет отопление: радиаторы, батареи, насосы, системы? На первом этапе необходимо найти причины возникновения проблемы.
Общие проблемы с отоплением
Принцип работы любой отопительной системы заключается в эффективной передаче тепловой энергии от энергоносителя (газ, твердое топливо, дизель и т.д.) воде в трубах. Задача же приборов отопления (радиаторов, батарей, труб) – передать полученное тепло в помещение.
И если батарея отопления не греет – причины этого могут крыться как в самой конструкции, так и в параметрах системы в целом. Рассмотрим общие причины снижения эффективности работы системы отопления:
- Низкая эффективность функционирования теплообменника котла. Вода не нагревается до нужной температуры;
- Конкретная батарея отопления плохо греет. Возможные причины – неправильный монтаж, образование воздушных пробок;
- Изменение технических характеристик системы – увеличение гидродинамического сопротивления на отдельных участках магистрали, уменьшение проходного диаметра труб и т.д. Чаще всего следствие подобных явлений – сильно греется циркуляционный насос отопления.
В некоторых случаях возникает не одна, а несколько перечисленных проблем. Зачастую основная является первопричиной появления следующих. Так, образование воздушной пробки сказывается на увеличении гидродинамического сопротивления, и как следствие – возникает повышенная нагрузка на циркуляционный насос.
На батарею отопления с плохим нагревом нельзя устанавливать декоративные решетки или закрывать ее панелью. Таким образом и так небольшая эффективность ее работы будет искусственно снижена.
Не нагревается радиатор отопления
Чаще всего проблемы с нормальной теплоотдачей возникают в радиаторах отопления. Это объясняется их специфической конструкцией – теплоноситель движется не по одной трубе, как в транспортировочной магистрали, а распределяется по нескольким.
В каких случаях не греет радиатор отопления? Существует несколько факторов, напрямую влияющих на правильность работы батареи.
Воздушные пробки в отоплении
Существует несколько причин появления – превышение температурного режима, испарение воды и т.д. Важно, что следствием этого является появление мест в магистрали, не заполненных теплоносителем. Чаще всего это радиаторы отопления. Для их устранения необходим монтаж крана Маевского – воздушного клапана, выпускающего избыток воздуха из прибора.
Как определить, почему плохо греет радиатор отопления? Самый простой метод – перепад температур на поверхности. В месте образования воздушной пробки она будет значительно ниже, тем самым препятствуя нормальному прохождению теплоносителя. Для ее устранения необходимо выполнить следующие действия:
- С помощью отвертки или поворотного рычага открыт кран Маевского;
- Добавлять в систему воду, пока вместе с воздухом из крана не начнет вытекать теплоноситель;
- Перекрыть подачу воды.
После поверхность радиатора должна нагревать равномерно. В противном случае повторить процедуру.
Для нормального нагрева радиатора отопления нужно установить регулировочный термостат. В завис
ikcn.ru
Что делать если стынут батареи и закипает котел отопления
Уважаемые господа!! Просто замучался с отоплением. Приму любой совет и помощь. Заранее благодарен.
Состояние проблемы:
1. При нагревании теплоносителя (давление в системе около 1 атм, характеристики насоса Грундфос UPS 25-80 180 mm 2 ступень) идет постепенный нагрев ближних контуров, температура в котле поднимается, но последние батареи все равно остаются холодными.
2. В какой-то момент перестают нагреваться и ближние контуры, и все батареи становятся холодными, а котел закипает.
3. Далее нужного результата достигаю по-разному: лихорадочно кручу центральную пробку в насосе, выпуская пар и теплоноситель, включаю и выключаю насос, последний раз это все длилось более 2-х часов, процесс вообще неуправляем. Такое впечатление, что насос работает сам на себя и ничего не качает, делаю все наугад.
4. Потом в какой-то момент вдруг все как бы пробивается, батареи ВСЕ моментально становятся горячими, и температура в котле падает до 60 градусов. Далее так все может оставаться и хорошо работать несколько часов или снова через 2-3 часа могут остыть батареи и подняться температура в котле.
Схема отопления
К сожалению, вы не указали, первый ли это запуск после монтажа, либо система отопления успешно работала ранее. Будем считать, что проектирование и монтаж осуществлены верно, ёмкость компенсационного бачка и сечения трубопроводов выбраны правильно. Схема поэтажной разводки, которую вы прислали, проста и должна обеспечивать удовлетворительную циркуляцию теплоносителя. Кстати, подсоединение радиатора на лестнице до вертикальной магистрали — нерационально, правильным решением было бы осуществить подключение после стояка.
Причин тому, что температура теплоносителя периодически повышается до критической отметки, а радиаторы остаются холодными, может быть несколько:
Чаще всего подобные проблемы создаёт «пробка», воздушная либо грязевая. Воздух особенно активно выделяется в первый месяц после заполнения системы, стравливать его рекомендуется ежедневно. Развоздушиватель (кран Маевского) следует устанавливать на каждом отопительном приборе. Автоматические воздухооотводчики монтируют в верхних точках магистралей отопления, в котельной, на самом котле, на коллекторах (у вас, судя по схеме, их нет). Завоздушивание системы — наиболее частая причина нестабильной работы отопления. Рекомендуем начать проверку с тщательного спуска воздуха, сначала наверху, двигаться вниз. Если воздух приходится спускать часто, а давление в системе падает, где-то нарушена герметичность.
Развоздушиватель следует устанавливать на каждом радиаторе отопления
Препятствовать свободному току теплоносителя может также грязевая «пробка». В первую очередь следует проверить фильтр, если таковой имеется. Также грязь и шлам могут забить и развоздушиватели, особенно игольчатые (краны Маевского).
Подобное устройство совмещает в себе функции автоматического развоздушивателя и грязевого фильтра. Обслуживается легко, позволяет обеспечивать чистоту и нормальный газовый состав теплоносителя
Причины нестабильной работы отопления могут крыться и в вашем циркуляционном насосе. Хотя, чаще он выходит из строя сразу и насовсем. Работает ли насос, можно проверить, приложив к корпусу руку. Должна ощущаться лёгкая вибрация. Для начала рекомендуем проверить и зачистить электрические контакты. Причина может крыться в износе деталей электродвигателя либо в образовании известковых отложений, если в качестве теплоносителя используется неподготовленная водопроводная вода.
Теоретически, можно открутить на неработающем насосе пробку и осторожно прокрутить вал отвёрткой, нередко помогает (временно). От отложений можно избавиться, демонтировав насос и промыв его в течении суток в уксусе либо растворе лимонной кислоты. Но всё же самостоятельно разобрать и обслужить циркуляционный насос, не имея навыка, непросто. Кстати, вне отопительного периода насос, во избежание окисления электрических соединений и блокировки вала, не должен простаивать. Раз в две-три недели его рекомендуется включить на 15 минут.
После длительного простоя в насосе может образоваться воздушный карман. До его включения следует проверить наличие необходимого давления в системе и развоздушить не только радиаторы, но и сам насос
Редки, но всё же возможны неисправности в электронике. Так как работой насоса управляет контроллер отопительного котла, сбой в программе либо некорректная работа датчиков способны отрицательно влиять на работу системы.
