Замена биметаллической пластины на котле мимакс – устройство, принцип действия, практическое применение

Содержание

устройство, принцип действия, практическое применение

Сложные системы автоматики, выполняющие роль переключения режимов работы тех или иных устройств, построены на простейших элементах. Они имеют свойство изменять какой-либо из своих параметров (форму, объем, электропроводность и др.) под воздействием одного или нескольких факторов.

Так, все современные нагревательные элементы снабжены терморегуляторами, контролирующими степень нагрева поверхности. Основой любого термостата является биметаллическая пластина.

Что такое пластина биметаллическая

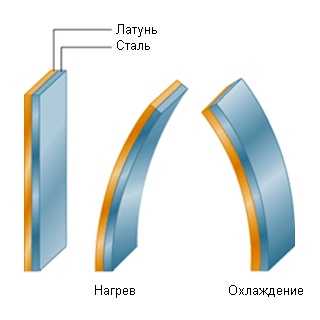

Элемент, обладающий свойством деформироваться (изгибаться) в одном направлении под воздействием повышенной температуры, получил название биметаллическая пластина. По названию можно догадаться, что в составе пластины имеются два металла. Каждый из них имеет свою величину коэффициента температурного расширения. В результате при нагреве такой пластины один компонент ее расширяется на определенную величину, а второй на другую.

Это приводит к изгибу, форма которого зависит от разности температурных коэффициентов. Скорость деформации прямо пропорциональна изменению температуры. При охлаждении пластины она приобретает исходное положение. Пластина является монолитным соединением и может работать сколь угодно долго.

Какие компоненты применяют в биметаллах

Для того чтобы соединить металлы между собой в единый биметалл, применяют способы пайки, сварки и заклепки.

Примером распространенной биметаллической пластины служит соединение латуни и стали. Такой композит имеет высокую термочувствительность.

Существуют аналоги биметалла из неметаллических материалов (стекло, керамика). Они призваны работать в агрессивных химических средах, где не может быть использован металл.

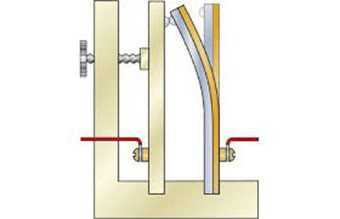

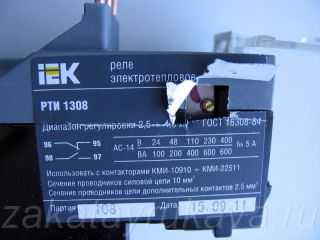

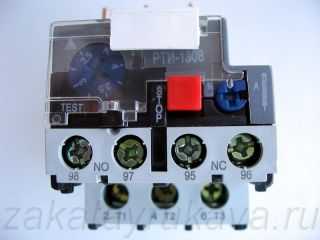

Как работает биметаллическая пластина

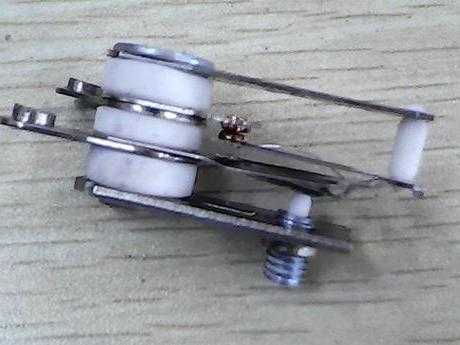

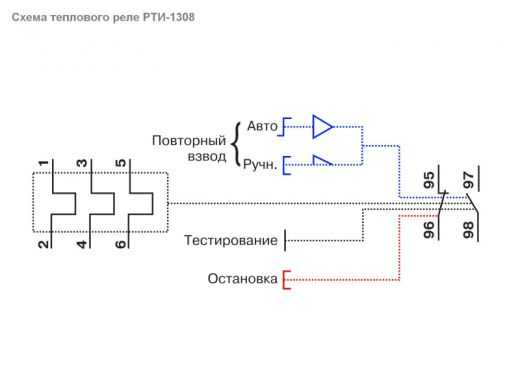

Пластина из биметалла работает в составе различных систем терморегулирования и термоконтроля, а точнее в термореле многих модификаций. В простейшее термореле входит:

  • Термостойкий корпус. В нем размещены все элементы реле.
  • Клеммы – служат для подключения электрической цепи.
  • Механические переключатели контактов или контактных групп. Замыкают и размыкают электрические контакты, включая или отключая цепь.
  • Диэлектрический шток либо прокладка. Передает механическое воздействие от пластины к переключателю.
  • Биметаллическая пластина. Является элементом реагирования на изменение температуры и создает давление на шток.
  • Датчик температуры. Обыкновенная металлическая пластина, непосредственно соединенная с элементом контроля. Она обладает хорошей теплопроводностью и передает тепло на биметалл.

Когда поверхность нагревателя имеет допустимую температуру, биметаллическая пластина находится в определенном изогнутом (ровном) состоянии, электрические контакты при этом замкнуты, в цепи нагревателя течет ток.

При повышении температуры поверхности биметалл начинает греться и постепенно деформируется, оказывая давление на шток. При этом наступает момент, когда шток размыкает контакт механического переключателя, и прерывается ток в цепи нагревателя. Далее он остывает, охлаждается пластина, цепь замыкается, и все повторяется снова.

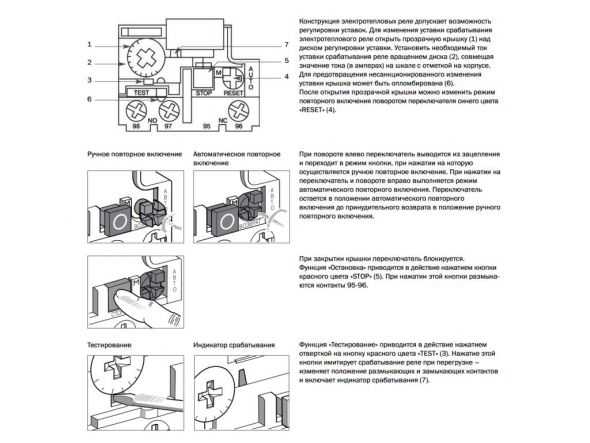

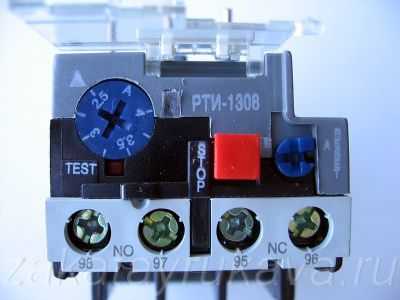

Часто реле выпускают с возможностью регулирования срабатывания по величине температуры.

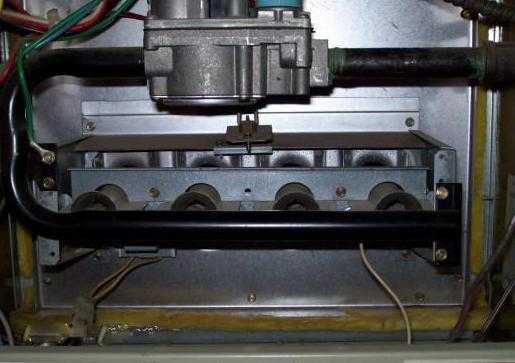

Биметаллическая пластина котла

Системы отопления на природном газе являются устройствами повышенной опасности, поэтому включают в себя различные датчики контроля состояния. Так, основной элемент безопасности – это датчик тяги. Он определяет правильное направление выхода продуктов сгорания, то есть от камеры сгорания в сторону дымохода. Это предотвращает попадание угарного газа в помещение и отравление людей.

Основным компонентом датчика тяги является биметаллическая пластина для газового котла. Принцип работы ее аналогичен любому биметаллу, а размеры и параметры материала рассчитаны таким образом, что превышение температуры 75 градусов в канале приводит к деформации пластины и срабатыванию газового клапана.

В каких устройствах используют биметалл

Область применения биметаллической пластины необычайно широка. Практически все устройства, где необходим контроль за температурой, оснащены термостатами на основе биметалла. Это объясняется конструктивной простотой и надежностью таких релейных систем. В привычной нам технике термостаты стоят:

  • В бытовых нагревательных приборах: печи, гладильные системы, бойлеры, электрочайники, и др.
  • Системы отопления: электрические конвекторы, газовые и твердотопливные котлы с электроникой.
  • В электропакетниках автоматического выключения.
  • В электронике в измерительных приборах, а также в генераторах импульсов и временных реле.
  • В двигателях теплового типа.

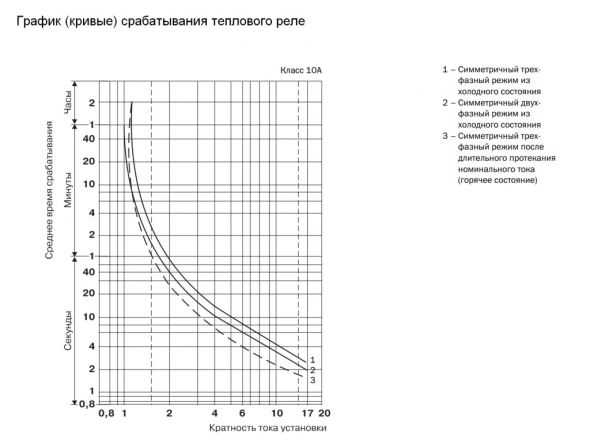

В промышленной технике биметаллические пластины устанавливают в тепловых реле, призванных защищать мощные электрические приборы от температурных перегрузок: трансформаторы, электродвигатели, насосы и т.д.

Когда меняют пластину

Все биметаллические пластины имеют длительный срок службы, но иногда ее замена неизбежна. Необходимость наступает тогда, когда:

  • Биметалл потерял свои свойства или произошло их изменение, что не соответствует режиму работы устройства.

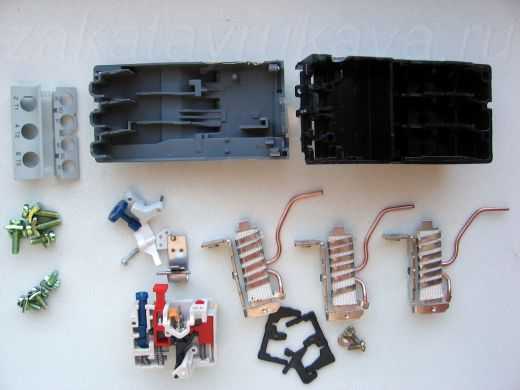

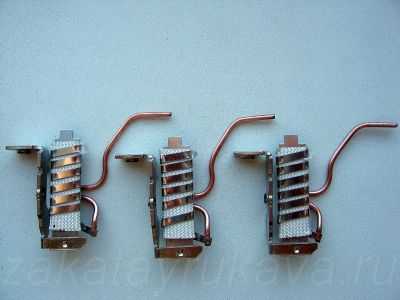

  • Пластина выгорела (относится к тепловым реле).
  • При нарушении фиксирующего болта либо выходе из строя горелки запальника (в газовых котлах).
  • Когда замена пластины предполагается плановыми мероприятиями технического обслуживания.

В бытовой технике ее обычно не меняют. Если выходит из строя система терморегуляции, то замена биметаллической пластины происходит целым блоком, которые идут как запчасти к конкретной модели устройства. Но часто причиной выхода из строя термостата служит подгорание размыкающих контактов, а не биметаллическая пластина.

fb.ru

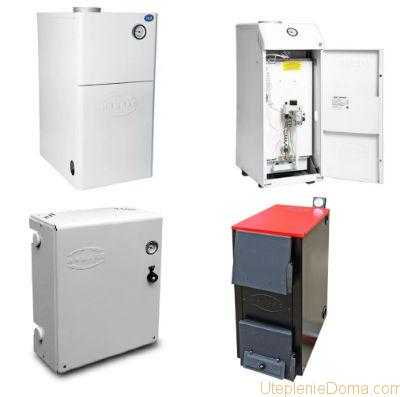

Основные неполадки, ремонт и регулировки котла Мимакс

_______________________________________________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

Скажите, как можно избавиться от небольшой проблемы. Смонтирован напольный газовый котел Мимакс КСГ 10 оборудованный автоматикой Евросит 630. Если выполнить розжиг, то основная горелка горит ярко, но по прошествии 16-20 сек тухнет. Повторная процедура не приносит изменений. Что произошло?

Первым делом смотрите датчик тяги и термопару. Сделать диагностику контактов цепи. Осторожно разобрать запальное горелочное устройство и прочистить. Настройте пилотную горелку посредством снижения давления газа. Вероятно, тяга стала плохой, и из-за этого запальник имеет недостаток воздуха в момент разжигания основного горелочного устройства.

Изрядно начало коптить пламя и горелочное устройство все время горит, не тухнет. Температура выше отрегулируемой подняться не может, тогда как факел будет гореть. В аппарате много сажи. Местные газовщики сказали, что плохая тяга. Как можно устранить неисправность?

Скорей всего, имеет место нехватка воздуха. Следует провести техническое обслуживание. Снять горелочный узел, продуть и почистить жиклеры и горелку. Теплообменник следует очистить с внешней стороны.

Можете мне подсказать, почему котёл коптит? Как нужно поступить для устранения данной проблемы?

Вероятней всего, уменьшилась в топке. Можем посоветовать прочистить дымоходный канал.

Что нужно делать, объясните мне, когда котел Мимакс КСГ 12.5 перестал запускаться? Держу рукоятку управления, давлю клавишу разжигания, после удерживаю в этой позиции около 5 минут, начинаю отжимать, и аппарат затухает.

Видимо, трубка запальной горелки имеет засор. В данной ситуации рекомендуем Вам сделать техобслуживание. Другой причиной является окисление клемм на датчике тяги. Снять клеммы и очистить их от окисления.

Нарушение работы котла КСГ 40 с автоматикой Минисит 710. Когда нажимаешь на кнопку включения розжига, нет подачи газа на газогорелочное устройство. Что могло произойти?

Когда нажимается данная клавиша, газовое топливо направляется только лишь в запальную горелку, на главную горелку его приток не осуществляется.

Провели монтаж данного прибора. Немного напрягает процесс переключения с фитиля на главную горелку. Все время слышно три хлопка. Может это какая-то неполадка?

Видимо, требуется сделать регулировку газового клапана.

Ввели в работу агрегат этой же модели оборудованный автоматикой 710 Minisit, он отключается при нагревании ориентировочно семьдесят градусов. Кто-нибудь может помочь исправить неполадку?

Скорей всего, происходит включение датчика тяги. Нужно проверить дымоход.

Пять лет в эксплуатации прибор такой же модели. В начале недели нагрев прекратился на пятидесяти градусах, но факел усиленно горит. Какая может быть причина?

Похоже, засорился патрубок на подачу газа от узла автоматики на горелке, а также горелочная форсунка.

В нашем доме есть парапетный котел Мимакс КСГ 16 оборудованный автоматикой Eurosit 630. Неделю назад произошла у него поломка. Аппарат начинает затухать, как только на запальное устройство дует ветер. Не так давно менял термопару, но изменений нет. Какая причина?

Когда Вы включаете главную горелку, это вызывает снижение подачи газа на запальную горелку, то есть происходит срабатывание узла автоматики. Вы должны добавить подачу топлива на запальную горелку. Это может случиться часто в следствие снижения давления в отопительной системе. В некоторых случаях может быть ослабление тяги в дымоходе, если он сконструирован неправильно.

Скажите почему в нашем доме выключается данная модель, преимущественно, когда снаружи ветер и плохая погода. Как нужно решить вопрос?

Когда запускается запальник, ЭМК должен сработать в течении двадцати секунд. Когда запальный фитиль затухает, прерывание функции ЭМК наступает через 10 секунд, в это время Вы услышите щелчок.

Когда-то давно установил в доме котел КСГ 25. Дом невелик, площадь около тридцати метров квадратных. Как будто бы потребность маленькая, а теплоноситель не нагревается выше 60 градусов. В доме стоят две батареи по двенадцать секций. Никак не пойму, как увеличить температуру нагревания?

Чтобы исправить ситуацию установите циркуляционный насос. Часто происходит падение давления в газовом трубопроводе.

По каким причинам во время эксплуатации систематически возникает перегревание котла?

Основной источник - прекратилась циркуляция в отопительном контуре. Также возможно загрязнение фильтра либо чрезмерное количество воздуха в системе отопления.

Недавно случилась неисправность. Когда закрыть вентиль холодной воды и подать горячее водоснабжение, то выходит вода из отопительного контура. Подскажите причины?

Похоже, неправильно функционирует подпиточный клапан контура отопления. Он дает воде проходить по обоим трубопроводам. Когда есть давление воды в системе, то движения в обратную сторону не может случиться.

По какой причине агрегат начинает шуметь, булькать, а временами сильно воет и громко хлопает?

Жидкость в системе изрядно насыщена кислородом. В процессе нагревания выделяются пузыри воздуха, из-за чего вы слышите шум. Если прибор отрегулирован некорректно, может выть клапан газа либо байпас. Громкие хлопки при запуске указывают на неполадку системы розжига.

Провел в конце 2014 года установку напольного газового котла Мимакс КСГ 7. Где-то спустя полгода возник сбой. Пытаюсь настроить температурный режим, но он не удерживает его. Объясните, что это такое?

Очевидно автоматика неисправна, и когда повышается температура на 70 градусов, форсунки отключаются. Рекомендуется отрегулировать автоматику для правильного исполнения функций. Еще одной причиной может оказаться то, что Вы выбрали несоответствующую мощность прибора относительно площади отопления.

Произвели в октябре того года монтаж данного прибора. Перевели его на сжиженный газ. За 4 месяца потрачено приблизительно восемь куб.метров. В настоящее время внутри агрегата переизбыток отложений сажи, и еще коптит главная горелка. Что это означает?

Слишком много сажи в топочной камере показывает, что горелка плохо отрегулирована, и от этого газ сгорает не в полной мере. Также вероятен некачественный состав газовой смеси. Чтобы не коптила горелка, рекомендовано периодически проводить чистку с использованием воды.

В работе этот агрегат. Во время запуска горелочное устройство зажигается и неожиданно погасает. Я полагаю, что запальник не в порядке. Как можно устранить эту поломку?

Проверьте, появляется ли звук возникновения искры запальника, когда отсоединен провод на розжиг. Если нет, надлежит поменять запальный трансформатор. Если есть, произведите замену электрода розжига либо запальной горелки.

Буквально вчера возникла неполадка с парапетным газовым котлом КСГ П 10 Мимакс. Начала капать вода из него. Он исправно действовал всего 3 месяца. Может быть, кто объяснит, почему происходит течь?

Капать может по причине повышенного системного давления. Еще, вероятно, разрушение стенок теплообменника. Гидравлические удары тоже могут стать источником протекания в котлах.

Для загородного дома мы намерены осуществить установку этого агрегата. Поясните, каково номинальное давление поступления газа /метан/пропан/ у этих устройств?

В данном виде оборудования показатель заявленного давления подачи газа для метана/пропана равняется 150.0/300.0 Паскаль.

Ввели в эксплуатацию данный аппарат. Недавно произошел сбой в работе. Котел стартует, а в режиме отопления не греет. Что может случиться?

Скорей всего, скопление воздуха внутри батарей либо присутствует накипь в теплообменнике. Попробуйте его вымыть.

Используем в помещении данный прибор. До вчерашнего вечера работал хорошо. В настоящее время у него случилась поломка. Агрегат ежедневно перегревается. Как можно отремонтировать данную неполадку?

Вероятно, наросла накипь, вследствие чего забился проток. Просто необходимо почистить агрегат.

Совсем недавно обнаружилась неприятность с котлом отопления. Работал в общей сложности 2 месяца. После этого он резко завершил подъем настроенной температуры. Может, кто подскажет, что происходит?

В системе отопления газовое давление меньше требуемого. Необходимо осмотреть кран газа. Похоже, внутри много смазки. Просто уберите лишнее.

Подскажите, каким образом подкачивать бак расширителя?

Бак расширителя накачивается обычным подручным насосом до рекомендуемого по инструкции давления. Обычно примерный интервал от 1 до 1,5 бар. Перед тем, как подкачивать бачок, требуется слить теплоноситель из котельного прибора. Это выполняется через штуцер слива или через кран разбора воды, заглушив поступление горячего водоснабжения.

Газовый напольный котел Мимакс КСГ 20 не запускается. Пока прижимаем кнопку старта, горелка нормально работает. Как только не фиксировать кнопку, прибор выключается. В чем причина поломки?

Видимо, повреждена термопара либо поломка газового клапана. Еще может возникнуть уменьшение давления газа на впускной магистали. В некоторых случаях имеется нехватка напряжения электронной платы.

Напомните нам, какого рода сервисные работы необходимо провести в случае замены вида газа?

Сначала необходимо сделать замену форсунок основного горелочного устройства. После сменить напряжение модуляторного питания. По окончании выполнить регулировку параметров наибольшего и наименьшего давления.

Какой принцип действия имеет клапан защиты отопительной системы?

Данный клапан, настроенный на требуемое давление, защищает отопительную систему. Нельзя задействовать защитный клапан для сливания воды из системы.

Периодически возрастает давление системы отопления. В расширительном бачке давление понижаем до 2,1-2,3 атм. Может такое быть, что вода системы отопления проникает из труб горячего водоснабжения?

Рост давления в отопительной системе можно объяснить следующими главными причинами. Плохо отрегулировано давление для расширительного бака. Подпиточный кран протекает.

Обнаружилась проблема. Запуск происходит с трудом. Запальник загорается, а на основном газогорелочном оборудовании пламени нет. Никак не могу понять, какая это причина?

Похоже, неисправность механизма розжига. Вам требуется выполнить технический осмотр котла и чистку узла зажигания.

Кто-то может сказать, как исправить неполадку с дымоходной трубой? Уже двое суток произошла обратная тяга, из-за которой дым проникает немедленно в помещение. Дымоход делал я сам. Он выглядит как труба из металла. Наверное в чем-то встречаются недоработки.

Главным фактором выступает не верно сделанная конструкция дымохода. Возможно загрязнение сажей, которое заметно понижает его производительность. Кроме этого, желательно контролировать вытяжку в жилых помещениях.
