Kvant | ТРУБОПРОВОДНАЯ АРМАТУРА

17 Августа 2014 года в 19:38

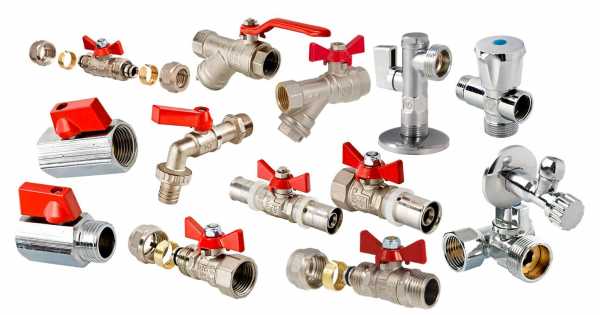

ТРУБОПРОВОДНАЯ АРМАТУРА

Трубопроводная арматура — устройство, устанавливаемое на трубопроводах, агрегатах, сосудах и предназначенное для управления (отключения, распределения, регулирования, сброса, смешивания, фазоразделения) потоками рабочих сред (жидкой, газообразной, газожидкостной, порошкообразной, суспензии и т. п.) путем изменения площади проходного сечения.

Виды арматуры

По функциональному назначению

  • Запорная арматура — арматура, предназначенная для перекрытия потока рабочей среды с определенной герметичностью. В том числе:
    • Спускная (дренажная) арматура — запорная арматура, предназначенная для сброса рабочей среды из емкостей (резервуаров), систем трубопроводов.
    • Контрольная арматура — арматура, предназначенная для управления поступлением рабочей среды в контрольно-измерительную аппаратуру, приборы.
  • Регулирующая арматура — арматура, предназначенная для регулирования параметров рабочей среды посредством изменения расхода. В том числе:
    • редукционная (дроссельная) арматура — арматура, предназначенная для снижения (редуцирования) рабочего давления в системе за счет увеличения гидравлического сопротивления в проточной части.
    • Запорно-регулирующая арматура — арматура, совмещающая функции запорной и регулирующей арматуры.
  • Защитная (отключающая, отсечная) арматура — арматура, предназначенная для защиты оборудования и трубопроводов от аварийного изменения параметров среды путем отключения обслуживаемой линии или участка. В том числе:
    • Обратная арматура — арматура, предназначенная для автоматического предотвращения обратного потока рабочей среды.
  • Предохранительная арматура — арматура, предназначенная для автоматической защиты оборудования и трубопроводов от недопустимого превышения давления посредством сброса избытка рабочей среды.
  • Распределительно-смесительная арматура — арматура, предназначенная для распределения потока рабочей среды по определенным направлениям или для смешивания потоков.
  • Фазоразделительная арматура — арматура, предназначенная для разделения рабочих сред, находящихся в различных фазовых состояниях. В том числе:
    • Конденсатоотводчик — арматура, удаляющая конденсат и не пропускающая или ограниченно пропускающая перегретый пар.

По области применения

  • Пароводяная;
  • Газовая;
  • Нефтяная;
  • Энергетическая;
  • Химическая;
  • Судовая;
  • Резервуарная.

По принципу управления и действия

  • Управляемая
  • С ручным приводом
  • С механическим приводом
  • Электрическим приводом
  • Пневматическим приводом
  • Гидравлическим приводом
  • Электромагнитным приводом
  • Арматура под дистанционно расположенный привод (управляется механическим или ручным приводом, который устанавливается отдельно от арматуры и соединяется с ней передачей, состоящей из валов, подшипников, зубчатых колес или тросов)
  • Автоматически действующая (автономная)

По конструкции присоединительных патрубков

  • фланцевая
  • муфтовая
  • цапковая
  • штуцерная
  • под приварку

По способу герметизации

  • Сальниковая — арматура, в которой герметичность сопряжения подвижной детали с неподвижной в крышке или корпусе по отношению к внешней среде обеспечивается сальниковым устройством;
  • Сильфонная — арматура, в которой герметичность подвижного сопряжения по отношению к внешней среде обеспечивается сильфоном;
  • Мембранная — арматура, в которой герметичность подвижного сопряжения по отношению к внешней среде обеспечивается мембраной. В некоторых конструкциях мембрана одновременно является и затвором;
  • Шланговая — арматура, в которой регулирование и отключение потока среды осуществляется пережатием эластичного шланга. Шланг обеспечивает герметичность всей внутренней полости арматуры по отношению к внешней среде.

Типы арматуры

Согласно ГОСТ

Задвижка (перейти)— тип арматуры, у которой запирающий или регулирующий элемент перемещается перпендикулярно оси потока рабочей среды.

Клапан (перейти) — тип арматуры, у которой запирающий или регулирующий элемент перемещается возвратно-поступательно параллельно оси потока рабочей среды. К клапанам также относят конструкции арматуры (поворотный клапан), в которых затвор в виде тарелки совершает движение по дуге.

Кран (перейти) — тип арматуры, у которой запирающий или регулирующий элемент, имеющий форму тела вращения или его части, поворачивается вокруг собственной оси, произвольно расположенной по отношению к направлению потока рабочей среды.

Дисковый затвор (заслонка, поворотный затвор, герметический клапан, гермоклапан)— тип арматуры, в котором запирающий или регулирующий элемент имеет форму диска, поворачивающегося вокруг оси, перпендикулярной или расположенной под углом к направлению потока рабочей среды.

Также распространен вид вне ГОСТ

Шибер – межфланцевая задвижка, с рабочим элементов в виде ножа.

kvant-pkf.ru

Продукция Квант – Запорно-регулирующая арматура в компании Энергосистемы Волгоград, Ростов, Воронеж, Самара

Запорно-регулирующая арматура

Затворы дисковые поворотные

Дисковый затвор — тип трубопроводной арматуры, в котором запирающий или регулирующий элемент имеет форму диска, поворачивающегося вокруг оси, перпендикулярной или расположенной под углом к направлению потока рабочей среды

Затворы шиберные межфланцевые

Задвижка — трубопроводная арматура, в которой запирающий или регулирующий элемент перемещается перпендикулярно оси потока рабочей среды.

Клапаны обратные (фланцевые, межфланцевые)

Обратные клапаны пропускают среду в одном направлении и предотвращают её движение в противоположном, действуя при этом автоматически и являясь арматурой прямого действия (наряду с предохранительными клапанами и регуляторами давления прямого действия).

Производственная фирма «КВАНТ» создана в 1998 году. Компания специализируется на комплексном обеспечении предприятий различных отраслей промышленности широким спектром продукции: затворами, трубопроводной арматурой, деталями и элементами трубопровода, насосным оборудованием и автоматикой.

Фирма «КВАНТ» является многопрофильной структурой. В 2005 году компанией было представлено новая на российском рынке продукция, выпускаемая под брендом KVANT, а именно: затворы дисковые поворотные, затворы шиберные, затворы ножевые, клапаны обратные и многое другое. Продукция комплектуется, собирается и проходит тестирование на производственном комплексе «КВАНТ», а также на нескольких профильных предприятиях, имеющих необходимые производственные мощности.

Сборка продукции осуществляется из качественных комплектующих, преимущественно иностранного производства, заказываемых у лучших мировых производителей. На продукцию KVANT получены все необходимые Российские Сертификаты и Разрешения

официальный сайт

td-e-s.ru

Запорная арматура | оборудование и комплектующие на заказ Квант Самара

Управление потоками жидкостей и газов в трубопроводах любого диаметра и назначения осуществляется при помощи арматуры, которая делится на ряд основных сегментов: запорная, регулирующая, запорно-регулирующая, смесительная, предохранительная.

Запорная арматура

Перекрытие потоков рабочих сред в трубопроводах производится при помощи запорных клапанов, задвижек, заслонок, вентилей, которые дополнительно подразделяются в зависимости от параметров среды, герметичности, скорости потока, давления, агрессивности жидкости или газа, гигиенических требований и т.д. Также к данной категории можно отнести различные обратные клапаны, которые препятствуют движению рабочих сред в обратном направлении.

Регулирующая и запорно-регулирующая арматура

Регулирующая и комбинированная запорно-регулирующая арматура осуществляет изменение параметров протекания рабочих сред при помощи изменения сечения трубопровода. По конструктивному типу и способу регулирования выделяют следующие типы регулирующих клапанов, кранов, затворов и регуляторов потока:

  • Редукционные
  • Односедельные и многоседельные
  • Клеточные
  • Тарельчатые, сферические и игольчатые
  • Дисковые и шаровые
  • Конусные и цилиндрические

По характеру применения и эксплуатационным особенностям выделяют вакуумную и криогенную арматуру, газовую, пневматическую и гидравлическую, нефтяную и химическую, пищевую и медицинскую.

Предохранительная арматура

Защита оборудования от превышений эксплуатационных показателей давления, расхода и прочих параметров, осуществляется предохранительными клапанами, которые сбрасывают аварийное давление, отключают защищаемый сегмент трубопровода или осуществляют переток рабочей среды в предусмотренные аварийные резервуары. срабатывание предохранительной арматуры определяется измерительными датчиками, контролирующими параметры рабочих сред. По типу присоединения предохранительная, как и любая другая арматура, делятся на:

  • Фланцевую и межфланцевую
  • Муфтовую и штуцерную
  • Под приварку и пайку

Приводы трубопроводной арматуры

Постоянно растущие потребности в автоматизации управления трубопроводной арматурой приводят к разработке и совершенствованию широкого ассортимента приводов для управления клапанами, задвижками, регуляторами, которые подразделяются на поворотные и прямоходные, однооборотные и многооборотные, а по типу двигателя разделяются на электрические, пневматические, гидравлические и ручные.

Производители запорной арматуры:

kvant-samara.ru

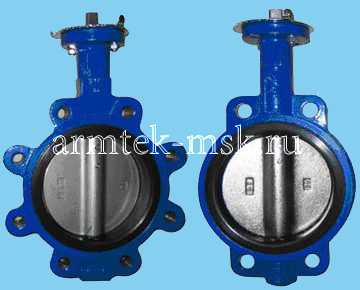

Затвор дисковый KVANT /Затвор дисковый КВАНТ / +7 (499) 501-88-51

Затвор дисковый KVANT

Затворы дисковые поворотные KVANT (Квант) предназначены для эксплуатации в технологических системах холодного и горячего водоснабжения, цехов химводоподготовки ТЭС, ТЭЦ, ГРЭС и котельных, на линиях, транспортирующих агрессивные среды, кроме кристаллизующихся и полимеризующихся сред, нефтепродукты, газообразные рабочие среды, пищевые продукты.

Затворы дисковые поворотные KVANT (Квант) изготавливаются с различными видами управления:

Затвор дисковый поворотный  KVANT (Квант) с рукояткой

Затвор дисковый поворотный  KVANT (Квант) с редуктором

Затвор дисковый поворотный  KVANT (Квант) с электроприводом

Установочное положение затворов KVANT (Квант) на трубопроводе – любое. Рекомендуется на пульпообразных рабочих средах и затворы KVANT (Квант) DN более 300 мм на трубопроводе устанавливать осью поворота диска горизонтально.

Герметичность затвора KVANT (Квант) – без видимых протечек, класс А по ГОСТ 9544-93.

Коэффициент гидравлического сопротивления затвора KVANT (Квант) не более 1,0 при полностью открытом затворе.

Направление движения рабочей среды затвора KVANT (Квант) – двустороннее.

Присоединение к трубопроводу затвора KVANT (Квант) – межфланцевое. При межфланцевом присоединении затвор устанавливается между фланцами, приваренными к трубопроводу. Присоединительные размеры фланцев по ГОСТ12815-80 на РN 1,0 МПа, исполнение 1- для затворов на PN 0,6 и 1,0 МПа; и на РN 1,6 МПа, исполнение 1- для затворов на PN 1,6 МПа. Рекомендуется применять фланцы по ГОСТ12821-80.

Затворы KVANT (Квант) изготавливаются для условий эксплуатации:

– климатические исполнения У, Т категории 1, 2, 3, 4, 5 по ГОСТ 15150

– относительная влажность – до 98% при температуре 25ºС

– окружающая атмосфера – «промышленная».

Конструкция межфланцевого затвора KVANT (Квант) исключает необходимость применения дополнительных уплотнений по фланцам.

Наименование

Ду

Ру

Тип привода

Масса, кг







Затвор дисковый ЗПД KVANT 4016рычаг2,3
Затвор дисковый ЗПД KVANT 40

16

редуктор7,5
Затвор дисковый ЗПД KVANT 50

16

рычаг

2,5
Затвор дисковый ЗПД KVANT
50

16

редуктор

7,7
Затвор дисковый ЗПД KVANT 65

16

рычаг

3,2
Затвор дисковый ЗПД KVANT 65

16

редуктор

8,4
Затвор дисковый ЗПД KVANT 80

16

рычаг

3,6
Затвор дисковый ЗПД KVANT 80

16

редуктор

8,8
Затвор дисковый ЗПД KVANT 100

16

рычаг

4,9
Затвор дисковый ЗПД KVANT 100

16

редуктор

10,1
Затвор дисковый ЗПД KVANT 125

16

рычаг

7
Затвор дисковый ЗПД KVANT 125

16

редуктор

12,2
Затвор дисковый ЗПД KVANT 150

16

рычаг

7,8
Затвор дисковый ЗПД KVANT 150

16

редуктор

13
Затвор дисковый ЗПД KVANT 200

16

рычаг

13,2
Затвор дисковый ЗПД KVANT 200

16

редуктор

26,2
Затвор дисковый ЗПД KVANT 25016рычаг19,2
Затвор дисковый ЗПД KVANT 250

16

редуктор32,2
Затвор дисковый ЗПД KVANT 300

16

рычаг

32,5
Затвор дисковый ЗПД KVANT 300

16

редуктор

47,5
Затвор дисковый ЗПД KVANT 350

10

редуктор

56,3
Затвор дисковый ЗПД KVANT 400

10

редуктор

117,9
Затвор дисковый ЗПД KVANT 450

10

редуктор

135,9
Затвор дисковый ЗПД KVANT 500

10

редуктор

184,9
Затвор дисковый ЗПД KVANT 600

10

редуктор

260,4
Затвор дисковый ЗПД KVANT 700

10

редуктор

408
Затвор дисковый ЗПД KVANT 800

10

редуктор

492
Затвор дисковый ЗПД KVANT 1000

10

редуктор

1022



ВВОДИТЬ МЕЖФЛАНЦЕВЫЕ УПЛОТНЕНИЯ НЕ ДОПУСКАЕТСЯ.

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ПРОИЗВОДИТЬ ПРИВАРКУ ФЛАНЦЕВ К ТРУБОПРОВОДУ, КОГДА ЗАТВОР ПОСАЖЕН МЕЖДУ ФЛАНЦАМИ, Т.К. МОГУТ ИМЕТЬ МЕСТО ПОВРЕЖДЕНИЯ УПЛОТНИТЕЛЬНЫХ ПОВЕРХНОСТЕЙ МАНЖЕТЫ ОТ ВЫСОКОЙ ТЕМПЕРАТУРЫ.
