Автоматика котлов отопления и ИБП для котлов
09-03-2013
Системы автоматики котла отопления управляют процессами составления топливной смеси, горением топливной смеси, циркулированием теплоносителя, режимами работы устройства, выходом на установленные параметры работы, процессами работы в случаях аварийных ситуаций.
Современные системы автоматики котла позволяют вести эффективный мониторинг всех показателей, осуществлять программирование режимов работы на длительный период, составлять специальные программы функционирования на отдельные случаи.
Перечень основных функций автоматики современных газовых котлов отопления:
- автоматическое аварийное отключение всех систем котла в случае выявления аварии;
- функция автоматического запуска котла отопления или перезапуска котла отопления по специальному алгоритму после аварийных отключений котла;
- электронное регулирование мощности пламени газовой горелки в зависимости от данных температурных датчиков и установленных настроек режимов работы;
- функция выключения автоматикой котла указанных устройств по заданной программе работы;
- индикация данных, полученных автоматикой с датчиков котла, и индикация текущего режима работы устройства;
- функция автоматического прокачивания теплоносителя после выключения горелки для защиты компонентов котла от перегрева;
- контроль эффективности процесса сжигания топлива и регулирование автоматикой котла состава топливной смеси;
- автоматический контроль предупреждения размораживания устройства, управление автоматикой процессами включения и выключения насосов циркуляции носителя при достижении определенных температурных показателей;
- автоматическая защита от перегрева насосов котла отопления и защита от заклинивания насосов, клапанов и других исполнительных устройств, управляемых автоматикой газового котла;
- автоматическое тестирование всех компонентов котла и правильности работы отдельных устройств.
Функция автоматического выключения и включения котла
В случае отключения сетевого электропитания котёл отопления отключается. При появлении электрического питания в сети система автоматики котла предпримет попытку включения. При этом все установленные ранее настройки должны сохраниться в данных системы автоматики.
Отключение котла отопления может происходить и при снижении значения напряжения в сети. Работа систем современного котла отопления при низком напряжении в сети опасна и может привести к аварии, вот почему автоматика котла осуществляет функцию защитного отключения.
Следует отметить, что не во всех случаях восстановления питания в сети будет произведён автоматический запуск котла отопления. В ряде случаев будет необходимо запустить котёл вручную.
В случае нестабильного электропитания необходимо использовать стабилизаторы напряжения, а в случае наличия провалов электрического питания или временных отключений питания в сети необходимо использовать специализированный источник бесперебойного питания.
Функция автоматики котла по блокированию работы устройства при отсутствии газа
Во многих современных котлах отопления предусмотрена функция полной блокировки работы в случае временного прекращения подачи газа. При этом плата управления котла получает сигналы о снижении давления газа и о прекращении горения. Повторный запуск котла может быть проведен вручную или с помощью специального режима, управляемого системой автоматики котла. При этом следует понимать, что сигнал с датчика пламени будет приходить только в случае правильного электрического питания котла.
Функция автоматики котла по защите от тепловой инерции
В случае отключения котла отопления при достижении верхнего предела по температуре теплового носителя или установленной температуры в помещении автоматика котла даёт сигнал на отключение основной горелки. Однако температура тепловых элементов горелки значительно выше, чем температура теплового носителя в системе. Полное отключение котла отопления в этом случае опасно, так как может произойти перегрев носителя в зоне элементов горелки. Для избегания этой ситуации плата управления даёт команду на последующую циркуляцию насоса отопления после отключения основной горелки. Бесперебойное питание котла отопления в этом режиме очень важно.
Явление опасной тепловой инерции может наблюдаться и при аварийном отключении котла в результате пропадания электропитания в сети. Поэтому очень важно использовать источник бесперебойного питания.
Функция автоматики по предотвращению заклинивания циркуляционного насоса котла отопления
На многих современных котлах отопления имеется функция автоматики котла по защите насосов от заклинивания. В случае длительного отключения котла насосы отопления могут «прикипеть» в результате отложения солей воды и других элементов на движущихся частях насоса. Чтобы избежать этой ситуации, плата управления котла при длительном простое даёт команду на включение циркуляционного насоса на небольшой промежуток времени. Для осуществления этой функции необходимо также обеспечить бесперебойное электрическое питание котла отопления.
Подробнее об источниках бесперебойного питания для циркуляционного насоса читайте в статье: ИБП для циркуляционного насоса.
Функция автоматики котла отопления по защите от замораживания системы
В случае снижения температуры теплового носителя до минимальной температуры (для разных котлов различная, но в диапазоне от 4 до 10 градусов) автоматика котла даёт команду на выполнение принудительной циркуляции, включая циркуляционный насос на несколько минут. Если этот процесс не даёт результата, то плата управления включает газовую горелку котла на несколько минут при ограниченной мощности. После нагрева носителя до необходимой температуры горелка отключается, а циркуляция теплового носителя происходит ещё несколько минут.
Для выполнения этой функции необходимо обеспечить бесперебойное электрическое питание. В случае длительного отсутствия электрического питания может произойти размораживание системы отопления.
Функция блокировка при отсутствии тяги
В случае пропадания тяги котел автоматически блокируется и предотвращает попадание продуктов сгорания в помещение. Информация об отсутствии тяги может быть получена на основании обработки данных с датчиков котла отопления. Повторное включение возможно не ранее чем через установленное время. Процесс запуска котла осуществляется под управлением главного контроллера прибора.
Функция автоматики котла по управлению составлением топливной смеси
Оптимальное составление топливной смеси — важный фактор, определяющий эффективность, экономичность и экологичность работы котла отопления. Анализ качества горения смеси производится автоматикой котла на основе данных датчика пламени. Получая данные об интенсивности образования свободных ионов в процессе горения топлива, процессор котла отопления определяет скорость подачи топлива в горелку и необходимое количество нагнетаемого воздуха для получения эффективного состава смеси. При этом для корректной работы датчика пламени необходимо обеспечить котёл отопления электропитанием с фиксированной фазировкой сигнала.
Необходимость использования специальных ИБП для электропитания современных котлов отопления
Для правильной и надёжной работы системы автоматики котла отопления необходимо использовать источники бесперебойного питания, удовлетворяющие ряду условий.
Специализированные ИБП для корректной работы автоматики котлов отопления должны иметь:
- правильную синусоидальную форму выходного сигнала;
- фиксированную частоту тока;
- высокий уровень стабилизации значения напряжения;
- высокую скорость срабатывания;
- правильную фазировку выходного сигнала;
- необходимую длительность резерва питания;
- надёжную защиту от перенапряжений, скачков напряжений, электрических помех и аварийных случаев.
Компания БАСТИОН производит линейку специальных источников бесперебойного питания для котлов отопления. ИБП TEPLOCOM и SKAT разработаны специально для питания современных газовых котлов. Источники питания БАСТИОН удовлетворяют требованиям российских и международных стандартов и рекомендованы известными производителями газовых приборов и оборудования.
ИБП от компании «Бастион» обеспечат эффективное питание систем автоматики и других систем современных котлов отопления.
Подробную информацию о специализированных источниках бесперебойного питания для газового оборудования и систем отопления вы найдёте в разделе «Источники бесперебойного питания».
Читайте также по теме:
Тех. поддержка
Бастион в соц. сетях
Канал Бастион на YouTube
teplo.bast.ru
Причины и следствия аварийных ситуаций с газовыми котлами отопления, а также способы защиты последних от поломок
16.05.2013
Наиболее распространенным в России бытовым котельным оборудованием являются котлы на природном газе. Однако, это природное топливо, ввиду своих физико-химических свойств, требует соблюдения определенных норм безопасности при использовании в бытовых котлах отопления. Обеспечение безопасной эксплуатации газового котла, специалисты по автономным отопительным системам рассматривают в контексте безопасной работы всей системы отопления, в состав которой, помимо самого котла, так же входят: средства автоматического управления и контроля отопительной установки, запорная арматура и регулировочные устройства, циркуляционный насос и трубопроводы, а также системы отвода продуктов горения и подачи воздуха в топочную камеру. Эти основные, а также вспомогательные приборы и устройства автономной системы отопления, так или иначе влияют на работу котельного оборудования.
Газовый котел сам по себе является источником повышенной опасности даже в том случае, если не эксплуатируется, но подключен к магистральному газопроводу. Существует три основных источника опасности, о которых следует знать каждому владельцу газового котла.
Поступление газа в помещение и образование газовоздушной смеси:
причины — прекращение горения газа в горелке из-за снижения давления в магистральном газопроводе или отсутствие тяги в дымоходе:
следствия — прекращение работы котла, утечка газа из горелки в помещение, разморозка системы отопления, взрыв газа и пожар;
способы защиты — датчики контроля горения газа и тяги, а также газоанализатор.
Перегрев теплоносителя и превышение допустимого его давления в системе:
причины — воздушные пробки в системе отопления, отложение солей жесткости (накипь) на теплообменнике, выход из строя приборов регулирования и контроля температуры теплоносителя, блокировка циркуляционного насоса;
способы защиты — датчик перегрева теплообменника, использование в системе отопления антифриза или воды с умягчителем, предохранительный и воздушный клапаны, расширительный бак.
Неумелые действия пользователя и отсутствие обслуживания котла:
причины — невыполнение правил содержания помещения, где расположен котел, игнорирование правил безопасной эксплуатации оборудования, нарушение технологий при монтаже котла и оборудования помещения, где находится отопительное оборудование;
следствия — выход из строя любого узла системы отопления, в том числе котла, взрыв и пожар, травмы различной степени тяжести;
способы защиты — своевременное сервисное обслуживание котельного и вспомогательного оборудования системы отопления, регулярная промывка системы, строгое следование правил эксплуатации котла и содержания топочного помещения, оснащение отопительной установки приборами и устройствами безопасности.
Назначение системы безопасности котла отопления заключается в предупреждении возникновения внештатных ситуаций во время его работы, а также в защите оборудования от внешних и внутренних факторов. При эксплуатации газового отопительного оборудования, наибольшую опасность представляет самопроизвольное затухание горения топлива, которое происходит по таким причинам, как отключение запальника, прекращение подачи электроэнергии, отсутствие тяги в дымоходе, падение давления в магистральном газопроводе или полное прекращение подачи топлива. Поэтому, большинство современных бытовых котельных газовых установок оборудованы сразу несколькими приборами безопасности, которые автоматически фиксируют прекращение горения топлива и отключают подачу топлива. Вмешиваться в работу таких систем (обслуживание, ремонт) могут только специалисты.
teploallo.ru
как выбрать с защитой от скачков 220в

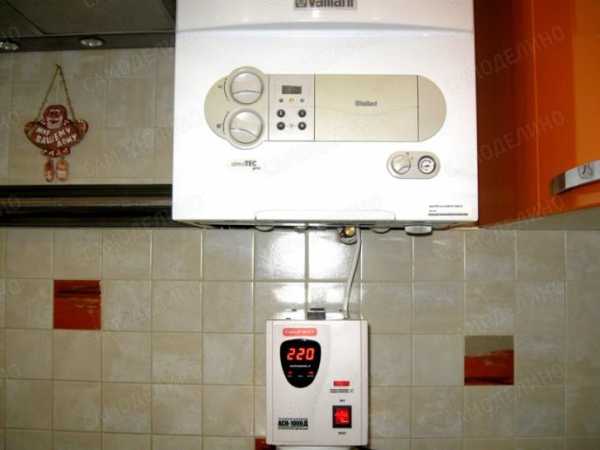

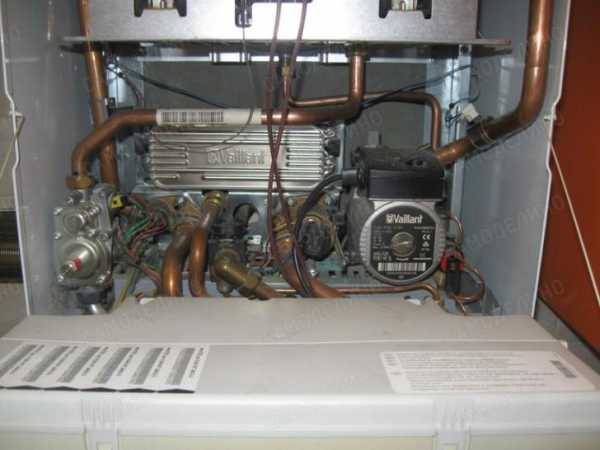

Сегодня небольшой настенный отопительный прибор с микропроцессорной системой управления способен обеспечить отопление частного дома площадью 200м2. При этом есть, как минимум, три объективные причины поразмыслить о необходимости приобретения стабилизатора напряжения для газового котла:

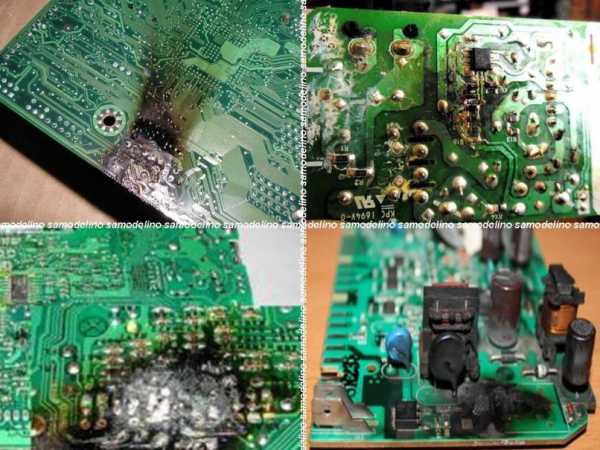

- выход из строя импортного отопительного оборудование из-за некачественного питания влечет за собой расходы заметно большие, чем стоимость стабилизатора;
- повышенный износ и сокращение срока службы отопительного котла и насоса возможен по той же причине и с тем же результатом;
- внезапное отключение отопления приведет к серьезным неудобствам, как минимум, и размораживанию системы, как максимум.
Что бывает с напряжением и зачем нужен стабилизатор для котла

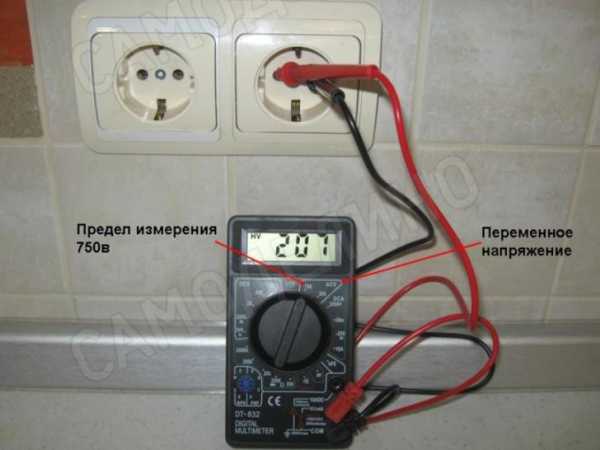

Теоретически, далеко не всегда надо беспокоиться о качестве сети 220в. Однако, если речь идет о газовом котле, значит, имеется в виду индивидуальный дом в частном секторе, который питается от воздушной линии электроснабжения. Это означает, что:
- Напряжение питания, особенно в вечером, может оказаться слишком низким из-за включения электрических обогревателей и перегруженной линии электропередачи.
- Сосед может включить болгарку, перфоратор, электропилу или сварочный аппарат. Моргающие лампочки и трепыхающийся холодильник при этом наглядно продемонстрируют процессы всплесков сетевого питания.
- В линию электропередачи может попасть молния, и тогда «мало не покажется никому» из электрических приборов.
- Ветер или стрела автомобильного крана могут оборвать нулевой провод подстанции, что приведет к перекосу фаз. Это значит, что напряжение на Вашей линии может оказаться как недопустимо низким, так и слишком большим.
Если в Вашем случае такое невозможно, значит, и беспокоиться не о чем. В противном случае, давайте обсудим, что произойдет с котлом:
- Современные электронные бытовые приборы имеют встроенные системы стабилизации питания микросхем и способны работать в условиях больших отклонений питающего напряжения. Однако они не выдержат длительного превышения напряжения, а высоковольтные импульсы, если не сожгут электронику, то приведут к сбою работы программы микроконтроллера и остановке котла.
- Электродвигатели насосов и соленоиды клапанов напротив, перенесут короткие всплески питания, но не выдержат долго излишне низкого или высокого уровня. Они выйдут из строя не сразу, но на досрочную замену насоса придется раскошелиться.

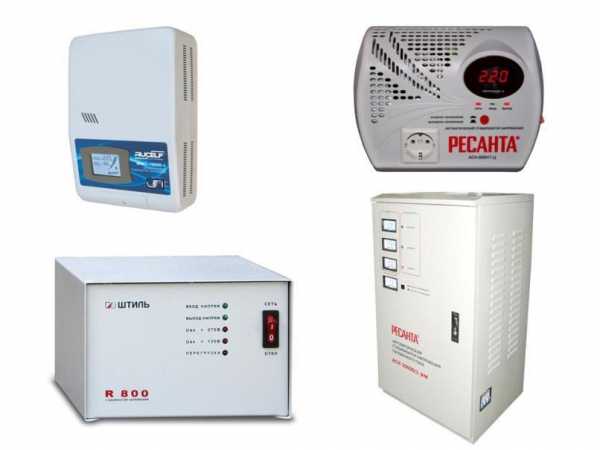

Разновидности и технические особенности стабилизаторов напряжения
Наиболее эффективный способ защиты от последствий некачественного питания сети — установка стабилизатора. Возможно, Вы придете к выводу о необходимости стабилизации напряжения всей системы электроснабжения дома или группы приборов. Безусловно, газовый котел отопления является самым уязвимым агрегатом, а для его питания потребуется сравнительно маломощный и недорогой стабилизатор.
Задача прибора состоит в том, чтобы обеспечить на выходе приемлемые характеристики выходного питания независимо от пульсаций напряжения на входе стабилизатора.
В случае, когда входное напряжение выходит за рамки технических возможностей агрегата, питание котла должно быть отключено до возвращения сетевого напряжения к допустимым значениям.
Заметим, что собственно стабилизатор может и не обладать функцией прерывания питания, если в схему электроснабжения дома встроено отдельное реле напряжения. По принципу действия различают симисторные или тиристорные, релейные и электромеханические стабилизаторы.
Наиболее «древним» из приборов является электромеханический стабилизатор с сервоприводом. Основой агрегата является тороидальный автотрансформатор, по обмотке которого передвигается токосъемник, меняющий коэффициент трансформации. Подобный прибор имеет демократичную цену и высокую точность регулирования напряжения порядка +/-3%.
При этом он обладает невысоким быстродействием, шумит, требует техобслуживания, имеет ограниченный срок службы механики. Между токосъемником и обмоткой автротрансформатора возникает искра, которая может привести к взрыву при утечке газа. Однако для котлов с открытой камерой сгорания это неактуально, так как воспламенение газа может произойти и от пламени отопителя.

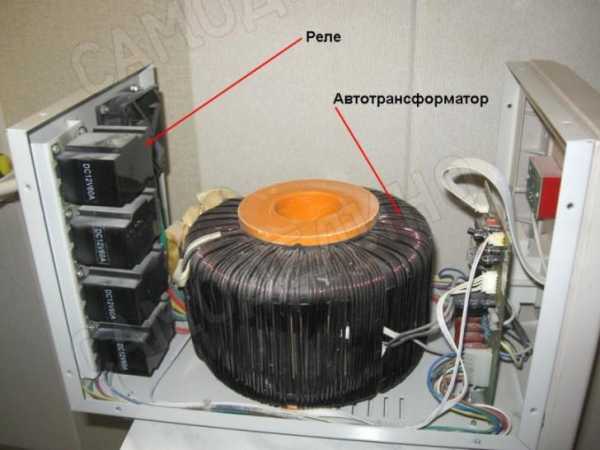

Широко распространены релейные стабилизаторы, которые несут свое название от реле, переключающих обмотки трансформатора. Реле могут быть герметизированы, и тогда воспламенение газа невозможно. Такие приборы обладают высоким быстродействием, просты и надежны.
При этом щелчки переключения реле (их может быть от 4-х до 10-ти штук) слышны хорошо и будут нарушать комфорт в жилом помещении. Точность регулирования выходного напряжения такого агрегата составляет +/- 8%, что вполне приемлемо для бытовой техники.

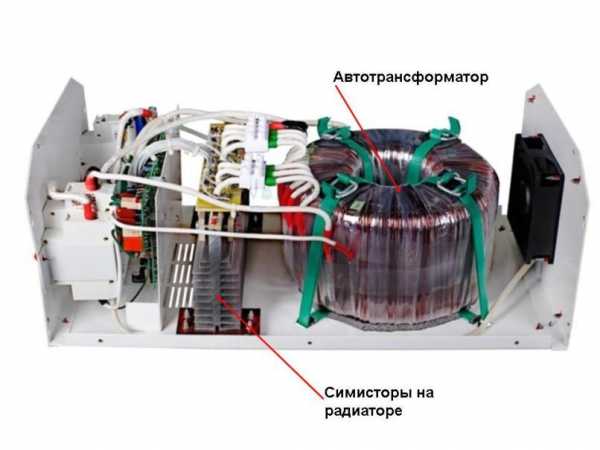

Более эффективны электронные приборы, в которых роль переключения напряжения выполняют полупроводниковые симисторы или тиристоры. Дискретность регулирования выходного напряжения в них зависит от количества электронных переключателей. Стабилизаторы данного типа не шумят и обладают высоким быстродействием, однако стоят дороже предыдущих вариантов.
Сравнивая между собой три вида стабилизаторов, отметим, что для питания газового котла вполне пригоден релейный стабилизатор. Если в сети нередко работает сварочный аппарат, лучше использовать быстродействующий симисторный прибор. В случае, когда сетевое напряжение меняется сравнительно медленно, без резких скачков, вызванных работой сварки, электромеханический агрегат вполне пригоден для питания газового котла. Какой именно вариант подходит для Вас, более детально можно оценить с помощью нижеследующей таблицы.
| Сравнительная таблица параметров стабилизаторов разного типа | |||
| Электро механические | Релейные | Симисторные | |
| Входное напряжение, В | 140-250 | 120-270 | 130-300 |
| Точность выходного напряжения, % | 2-3 | 4-8 | 1-3 |
| Дискретность выходного напряжения, В | 1-3 | 20-25 | 2-10 |
| Скорость реакции, вольт/ сек | 10 | 50 | 250 |
| Защита от импульсов входного напряжения, % | 20 | 50 | 90 |
| Срок службы, лет | 2-5 | 3-6 | 10-15 |
| Гарантийный срок, лет | 1 | 1 | 2-5 |
| Стоимость в сравнении, % | 100 | 125 | 400 |
Основные критерии выбора стабилизатора для газового котла
Определившись с типом прибора, следует рассчитать необходимую мощность стабилизатора. Заметим, что указанная в паспорте ее номинальная величина уменьшается при падении входного напряжения, что демонстрируется соответствующим графиком. Например, для релейного стабилизатора РЕСАНТА при питании на входе 170В она составит 75% от номинальной.
Это объясняется тем, что в простейшем случае электрическая мощность определяется как произведение напряжения на ток. Таким образом, при падении напряжения на входе стабилизатора возрастает потребляемый ток, который не может превысить максимального значения. Его величина ограничена, например, сечением провода обмотки трансформатора.
С другой стороны, настенный котел со встроенным циркуляционным насосом имеет усредненную потребляемую мощность порядка 160вт. В том случае, когда отопительная система имеет внешний насос, необходимо суммировать мощность всех приборов, подключенных к стабилизатору. Однако токи питания в моменты включения и переключения элементов отопительной системы, могут возрастать в несколько раз.
Пожалуйста, не путайте тепловую и потребляемую мощность котла! Нас интересует именно потребляемая электрическая мощность прибора.
С учетом изложенных факторов для надежной и долговременной работы стабилизатора следует выбрать модель с пятикратным запасом по мощности. В нашем случае получилось 800вт, значит, здесь подойдет стандартный вариант с характеристикой 1000вт.
Заметим, что холодильник похож на газовый котел по характеристикам энергопотребления и также страдает от некачественного питания. В ряде случаев имеет смысл подключить оба агрегата к одному стабилизатору, увеличив мощность последнего.

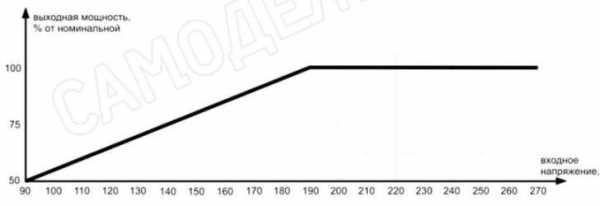

Допустимый диапазон напряжения на входе прибора может повлиять на выбор модели. Для его определения придется провести мониторинг напряжения питания в сети с помощью тестера. Лучше выполнить ряд измерений в разное время суток и в различные дни недели. Контроль проводится недорогим мультиметром. Переключатель следует установить в положение измерения переменного напряжения с пределом более 220в. Пример подключения шнуров измерителя и установки предела измерения смотрите на картинке.
Дискретность регулирования напряжения не является критичной, так как большинство приборов допускает колебания напряжения питания в пределах +/-10-15%. Скорость реакции мы обсудили при выборе вида стабилизатора. Добавим, что короткие и мощные импульсы, вызванные работой сварочного аппарата, в полной мере не способен «отследить» ни один бытовой стабилизатор. В случае постоянного рецидива лучше договориться с соседями.
Повторимся, при отсутствии реле напряжения в схеме электроснабжения дома, которое прерывает питание только на время его выхода за пределы допустимых значений, функция защиты от скачков напряжения должна обязательно присутствовать в стабилизаторе котла. Электроснабжение отопителя обязательно должно восстанавливаться при допустимом напряжении сети, иначе возможно разморозить отопительную систему. Заметим, что большинство современных приборов имеет защиту от предельно высокого напряжения.
Возможна ситуация, когда электричество пропадает на долгое время. В таком случае может выручить источник бесперебойного питания (ИПБ). При этом автомобильного аккумулятора емкостью 60 амперчасов может хватить лишь на сутки. Чаще всего, больше чем на 24 часа, электроэнергия и не пропадает. Так что в доме с хорошей теплоизоляцией система отопления в любом случае не будет разморожена.
В случае трехфазного питания может потребоваться модель прибора на 380в. Иногда дешевле и проще приобрести три отдельных стабилизатора 220в на каждую фазу.
Варианты исполнения, установки и монтажа стабилизаторов
Из технических особенностей второго плана следует отметить различные варианты установки приборов: на стене, на столе, на полу. Конкретный вариант определяется условиями размещения и размерами стабилизатора. Существуют универсальные модели, которые допускается монтировать несколькими способами. В любом случае, при установке аппарата необходимо предусмотреть условия свободного обдува воздухом для предотвращения его перегрева.
Приборы мощностью до 2 квт обычно подключаются к сети с помощью шнура с вилкой. Такие стабилизаторы имеют на корпусе розетку, через которую подключается газовый котел. Более мощные агрегаты имеют специальный клеммник для подсоединения проводов входного и выходного питания.
Удобен в применении прибор с цифровым индикатором входного и выходного напряжения. Возможно, Вас устроит более дешевая модель со светодиодной индикацией.

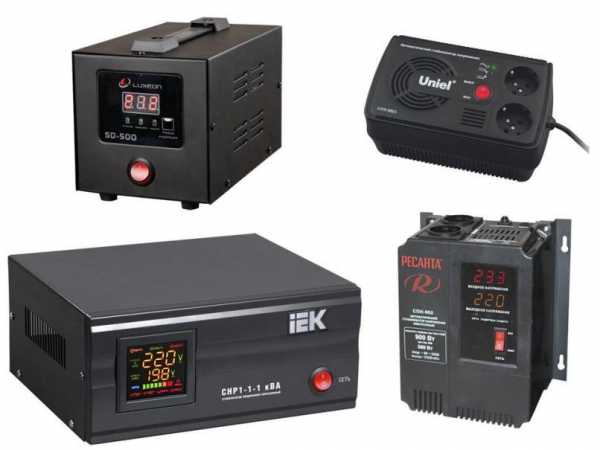

Технические характеристики популярных моделей
Касательно страны производителя приобретаемого прибора, нет смысла зацикливаться на слове «Китай». Сегодня на полках магазинов можно увидеть технику абсолютно одинакового внешнего вида с разными названиями.
Наиболее верная стратегия — приобрести аппарат известной марки, не соблазняясь меньшей ценой нового производителя. При этом модели российского производства ЭНЕРГИЯ, ШТИЛЬ, БАСТИОН ничуть не уступают по качеству IEK, LUXEON и латвийской РЕСАНТА. Для примера приводим паспортные данные стабилизаторов напряжения РЕСАНТА.

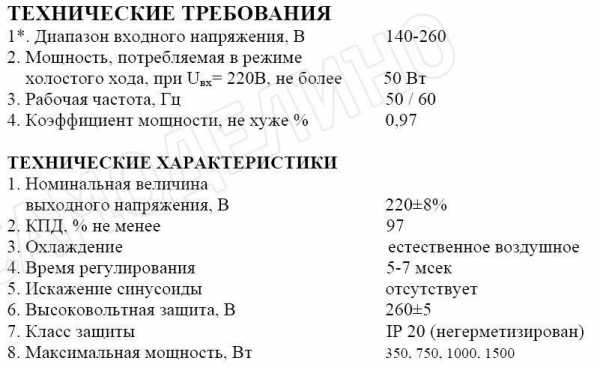

Широко известна в нашей стране марка ИЭК. Оцените внешний вид и характеристики данной серии стабилизаторов.
Интересна таблица массы и габаритов стабилизаторов в зависимости от мощности на примере марки ИЭК. Как видите, агрегат мощностью 2 кВт весит почти шесть килограммов.

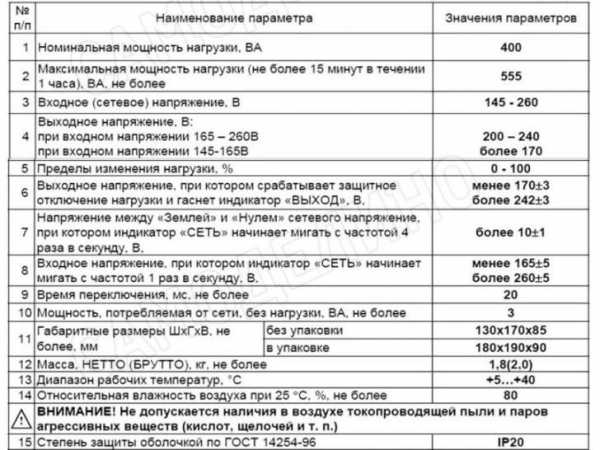

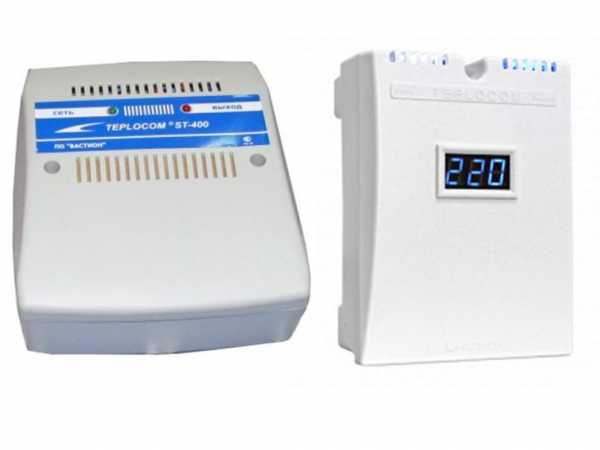

Хорошо подходят для защиты газового котла стабилизаторы небольшой мощности БАСТИОН. Вашему вниманию предлагается два исполнения по внешнему виду и технические характеристики приборов этого типа.
Для решения вопроса о том, какой именно стабилизатор выбрать, рекомендуем посмотреть нижеследующий видеоролик. Надеемся, что Вы примите верное решение, а, значит, в доме будет всегда уютно и тепло.
Поделитесь с друьями!
samodelino.ru

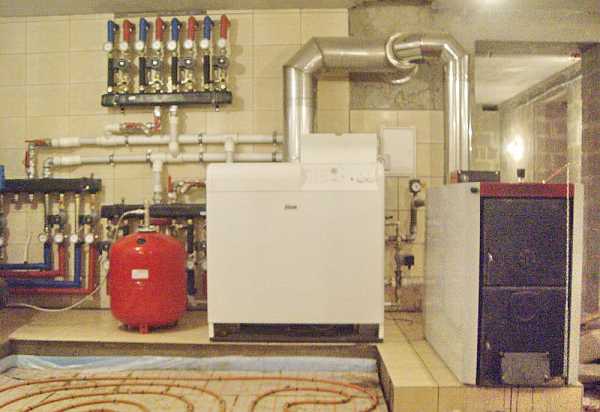

Твердотопливный котел. Защита от перегрева – бак-аккумулятор, LADDOMAT
Твердотопливные котлы достаточно уязвимы к перегреву. Особенно это актуально при при пропадании электричества и резкой остановке циркуляции в системе отопления. В отличие от газового, электрического, жидкотопливного котлов, которые легко останавливаются простым перекрыванием вентиля, твердотопливный котел быстро не остановишь. В него загружается достаточно большой объем топлива, обладающий определенной инерционностью по горению и стабильно выделяющий тепло до окончания горения.
Как защитить твердотопливный котел от перегрева? Продолжающееся горение дров, брикетов, угля при отсутствии циркуляции теплоносителя вызовет закипание теплоносителя и, как следствие, выход из строя всей системы. К тому же, это представляет опасность для человека. Взрывы котельного оборудования из-за закипания теплоносителя происходят достаточно регулярно. Для защиты твердотопливного котла существует несколько видов оборудования и технических решений.

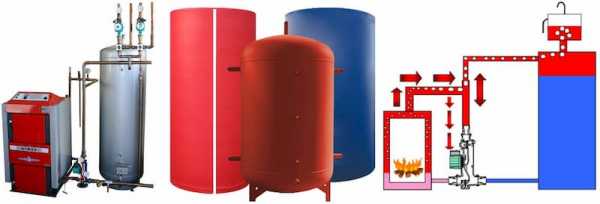

Бак-аккумулятор (буферная емкость)
Бак-аккумулятор для твердотопливного котла (другие названия “аккумулирующая емкость”, “буферная емкость”) представляет собой теплоизолированную емкость из стали. Он устанавливается между котлом и системой отопления. Теплоноситель с избыточной температурой подается не непосредственно в трубы системы отопления, а в бак-аккумулятор. Там он смешивается с более холодным и затем уже забирается на отопительные приборы. По сути, аккумулирующая емкость выполняет не только функцию защиты твердотопливного котла, но и повышает его энергоэффективность. Подача теплоносителя на радиаторы, теплый пол осуществляется не тогда, когда горит топливо, а когда в этом есть необходимость, из бака-аккумулятора. Использование аккумулирующей емкости также повышает КПД оборудования, так как горение топлива проходит в оптимальном режиме, а избыток тепла просто накапливается в промежуточной емкости. Объем бака-аккумулятора рассчитывается исходя из мощности котла. Производители рекомендуют купить буферную емкость исходя из 50 литров на один киловатт мощности, минимум – 25 литров на кВт.

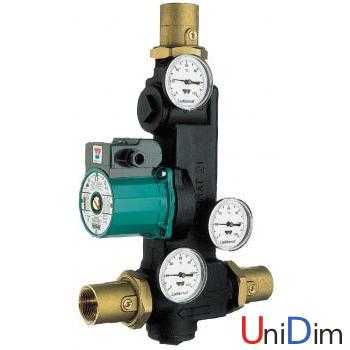

LADDOMAT
LADDOMAT – специальное устройство, обеспечивающее распределение потока теплоносителя. Состоит из циркуляционного насоса, специальных клапанов, вентилей и температурных датчиков Устройство LADDOMAT (ЛАДДОМАТ) подключается на возвратной трубе котла и выполняет ряд полезных функций как по защите твердотопливного котла, так и по повышению эффективности его работы. В начальной стадии LADDOMAT возвращает горячую воду в котел не допуская конденсации, предотвращая коррозию теплообменника. При избыточной температуре теплоносителя устройство направляет его в бак-аккумулятор. Пропадание электричества не вызовет аварийной ситуации. LADDOMAT автоматически открывает клапаны для циркуляции воды между котлом и баком. Устройство подбирается исходя из мощности котла, температуры открывания клапана.
Защита твердотопливного котла от перегрева – главный фактор его долгосрочной службы, безопасности для человека.
В интернет-магазине отопления UniDim можно купить бак-аккумулятор, устройство LADDOMAT и другие комплектующие обеспечивающие надежную работу твердотопливного котла, а также получить квалифицированную консультацию менеджера при подборе оборудования.
unidim.com.ua
Как защитить современный газовый котел?
Самые первые газовые котлы были достаточно простыми устройствами и в своем составе, если и имели автоматику, то достаточно примитивную. Современные газовые котлы – сложные устройства, представляющие симбиоз электрических, электронных, газовых и гидравлических компонентов. Нестабильное напряжение питания, блуждающие токи в газопроводе, жесткая или загрязненная вода, некачественный газ, все это может привести к поломке газового котла или его некорректной работе.
Основным требованием, как правило, строго рекомендуемым авторизированными сервисными центрами – наличие стабилизатора напряжения. Это устройство обеспечивает защиту электронной платы котла от скачков, перепадов и помех в электроснабжении. В случаях, когда на входе присутствует постоянно завышенное или заниженное напряжение, на своем выходе стабилизатор всегда держит необходимый уровень в 220в, плюс/минус некоторая погрешность. Потому как, даже работа на пониженном напряжении, зачастую, ниже 200в, может приводить к сбоям в работе, а со временем и выходу из строя платы управления. Для современного бытового газового котла, обычно хватает стабилизатора с полной мощностью в 500 ВА, они достаточно компактны и не займут много места.
В случаях, когда часто отключают электроэнергию, целесообразно использовать источник бесперебойного питания (ИБП). Здесь лучше остановить свой выбор на так называемых линейно-интерактивных и On-line (двойного преобразования) моделях. Они выполнят не только своевременную и качественную защиту от скачков и помех, но и временно смогут обеспечить автономной работой, пока электроснабжение не восстановится. Линейно-интерактивные ИБП лучше выбирать с правильной синусоидой выходного напряжения. Более дорогие, но и соответственно, более качественные – On-line бесперебойники – очень надежная охрана Вашего отопительного прибора.
Последние годы, многие сервисные организации столкнулись с проблемой наличия блуждающих токов на газовой трубе. Причин их появления много, основные – незаконное заземление электроприборов населением, аварии, повреждения изоляции трубы. Это явление негативно сказывается на работе котла, а в некоторых случаях может приводит к выходу из строя платы управления. Встречались случаи пробоя котловых нержавеющих газовых шлангов (появлялись отверстия на его поверхности). Выход из такой ситуации – установка диэлектрической проставки, между газовой трубой и котлом.
Другая проблема, которая может прийти по газовой трубе – наличие в подаваемом топливе, различного мусора – металлическая окалина, механические примеси, пыль. Все это может повредить газовому клапану, забить горелку. Поэтому рекомендуется устанавливать на входе в отопительный прибор газовый фильтр.
Для защиты гидравлической части котла, также необходимо применять фильтра. Рекомендуется установить фильтр тонкой очистки на входе воды в котел (для защиты от мусора, который может быть в водоснабжении) и фильтр на обратную линию системы отопления (особенно, если система отопления осталась старой и не промывалась). При этом от некоторых производителей, можно услышать рекомендацию, касающуюся только новых, только смонтированных систем отопления – после монтажа системы и котла, после проведения пусконаладочных работ и проверки роботоспособности отопления, слить воду с системы отопления и залить новую. Эта рекомендация связана с тем, что после монтажа в трубах и радиаторах возможно остался мусор (например, трубы лежали на полу, попала пыль, радиаторы собирали – окалина попала и т.д.).
При высоком давлении водоснабжения (более 5 – 6 Бар), для защиты гидрогруппы отопительного двухконтурного аппарата, установите водяной понижающий редуктор.
Для защиты котла от накипи, особенно, если у Вас жесткая вода, необходимо установить умягчающие фильтра на вход холодной воды, либо в дом, либо перед котлом.
При этом не забывайте о ежегодном техническом обслуживании Вашей отопительной техники, вовремя вызывайте специалистов сервисных центров для плановых чисток и проверок котла. Это не только поможет продлить срок безаварийной эксплуатации, но и поможет своевременно отреагировать на возникающие проблемы.
