Защита насоса от сухого хода скважинного насоса – как правильно сделать своими руками

Содержание

Датчик сухого хода для насоса: защита скважинного агрегата, виды

Любой электрический насос, перекачивающий воду из колодца или скважины, нормально функционирует только при наличии рабочей среды. Вода для данного механизма является одновременно смазкой и охлаждением. Если помпанасосный агрегат будет работать вхолостую, то уже спустя несколько минут может прийти в негодность. Следить за наличием воды, протекающей через насос, призван датчик сухого хода для насоса. По его команде подаваемое на насос питание должно отключаться при отсутствии воды.

Причины сухого хода и его вред для насоса

Итак, сухой ход — это наиболее частая причина поломки насоса. Причем, в этом случае невозможно будет даже выполнить гарантийный ремонт, если экспертиза докажет данную причину поломки. Случиться такая неприятность может в следующих ситуациях:

  1. Неправильный выбор высоты подвешивания насоса в колодце или в скважине. Это может случиться, если глубина водной емкости заранее не была промеряна. Когда помпа выкачает воду до уровня своего расположения, она начнет захватывать воздух, в результате чего произойдет перегрев электродвигателя.
  2. В источнике естественным путем уменьшилось количество воды. Например, колодец (скважина) заилился или вода просто не успела набраться в колодец после последней выкачки. После полной выкачки воды из колодца необходимо выждать определенное время для заполнения колодца.
  3. Если применяется поверхностная помпа, которая находится на водной поверхности, то причина ее поломки может быть другой. Часты случаи, когда всасывающий патрубок насоса теряет свою герметичность. Вода всасывается вместе с воздухом, в результате чего двигатель насоса не получает достаточного охлаждения.
При выборе насоса важно соизмерить его производительность с дебетом водоисточника

Итак, если защита скважинного насоса от сухого хода отсутствует, то помпа перегревается и сгорает. Это касается не только электродвигателя. Современные насосы имеют большое количество пластиковых деталей. Пластик, при отсутствии охлаждения и смазки, также может деформироваться. Это вначале приведет к уменьшению производительности устройства, а затем вызовет его перегрев, заклинивание вала и отказ двигателя. Мастерам знаком такой вид отказа, возникающий в результате перегрева. Разобрав агрегат, можно легко обнаружить те его части, которые подверглись перегреву.

Виды датчиков сухого хода и особенности их работы

Дорогостоящие модели насосов уже имеют встроенные датчики защиты от сухого хода. В частности, все насосы от производителя Grundfos уже изначально укомплектованы подобными датчиками. При эксплуатации более дешевых агрегатов датчик сухого хода для погружного насоса приходится устанавливать дополнительно. Попробуем разобраться в тонкостях устройства и работы датчиков сухого хода различных типов.

Всего существуют 3 категории датчиков: реле защиты, датчики уровня, датчики потока воды и ее давления.

Датчики уровня воды

Данная категория оборудования предназначена для измерения фактического уровня воды в колодце или водной скважине. Могут использоваться датчики двух типов:

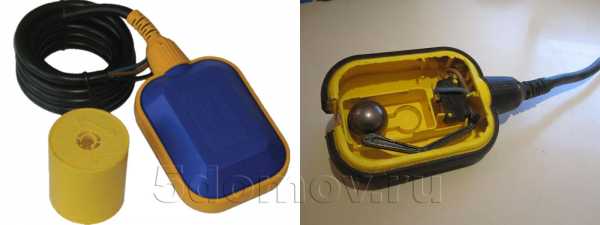

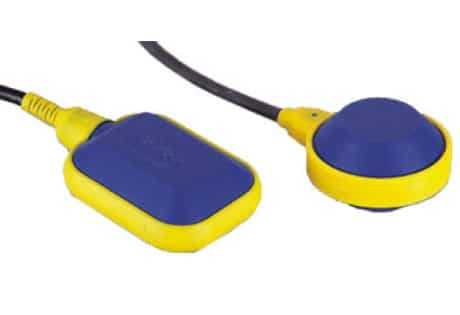

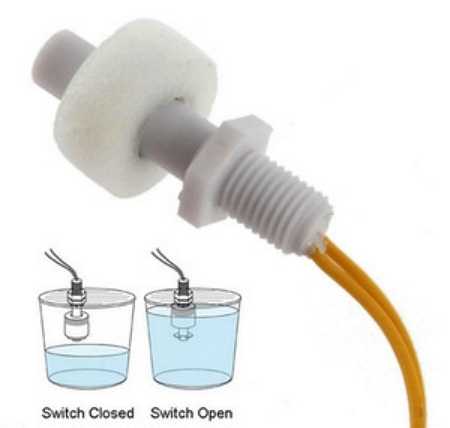

1. Поплавковый выключатель. Схема подключения датчика сухого хода для насоса должна быть выстроена так, чтобы его контакты были включены в цепь питания двигателя помпы. Поплавок находится на плаву. Когда уровень воды падает, поплавок изменяет свое местоположение, его контакты автоматически размыкаются, в результате чего питание насоса отключается. Это наиболее простой вид защиты, отличающийся надежностью и простотой работы.

Совет: Чтобы поплавок сработал вовремя, необходимо его правильно отрегулировать. Важно, чтобы в момент срабатывания датчика корпус помпы еще был погружен в воду.

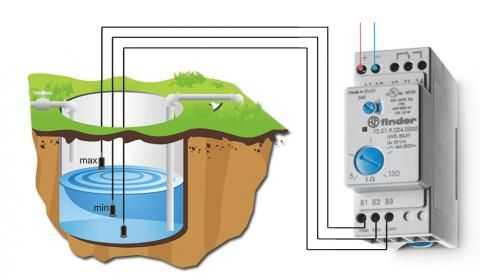

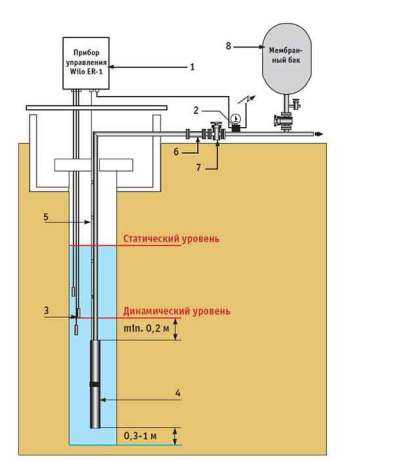

2. Датчик контроля уровня воды. Рассмотрим более подробно такой датчик сухого хода для насоса и его принцип работы. Это реле, состоящее из двух отдельных датчиков, опущенных на разную глубину. Один из них погружается до минимально возможного уровня функционирования насоса. Второй датчик размещается немного ниже. Когда оба датчика находятся под водой, между ними течет небольшой ток. Если водный уровень уменьшается ниже минимального значения, ток течь перестает, срабатывает датчик и размыкает цепь питания.

Датчик уровня для насоса

Датчики, осуществляющие контроль за уровнем воды, хороши тем, что позволяют отключать насос еще до того, как корпус агрегата окажется над поверхностью воды. Следовательно, оборудование надежно защищено от повреждения.

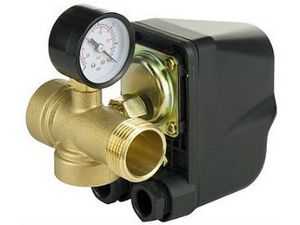

Реле защиты

Это электромеханическое приспособление, контролирующее давление воды, протекающей через насос. При падении давления цепь питания насоса размыкается. Реле защиты от сухого хода насоса состоит из мембраны, контактной группы и нескольких проводов.

Мембрана следит за давлением воды. В рабочем положении она разомкнута. Когда давление падает, мембрана сдавливает контакты реле. При замыкании контактов насос отключается. Мембрана срабатывает при давлении 0,1-0,6 атмосфер. Точное значение зависит от выставленных настроек. Падение давления до такого уровня свидетельствует о наличии таких проблем:

  • давление воды упало до минимального значения. Это может произойти по нескольким причинам. В том числе, потеря производительности самим насосом по причине выработки ресурса;
  • засорился насосный фильтр;
  • насос оказался выше уровня воды, в результате чего давление упало до нуля.

Реле защиты может быть вмонтировано в корпус насоса или устанавливаться на поверхности как отдельный элемент. Если система прокачки воды включает в себя гидроаккумулятор, то защитное реле устанавливается совместно с реле давления, перед гидроаккумулятором.

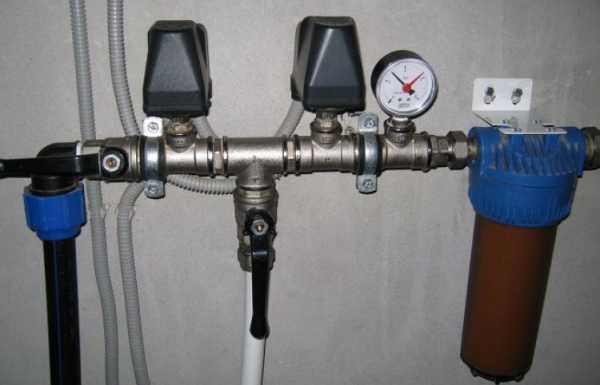

Установка реле защиты насоса от сухого хода при использовании гидроаккумулятора

Датчики потока и давления воды

Существует 2 вида датчиков, контролирующих прохождение рабочей среды через насосный агрегат и обеспечивающие защиту от сухого хода насоса. Это реле протока и контроллеры протока, которые и будут рассмотрены ниже.

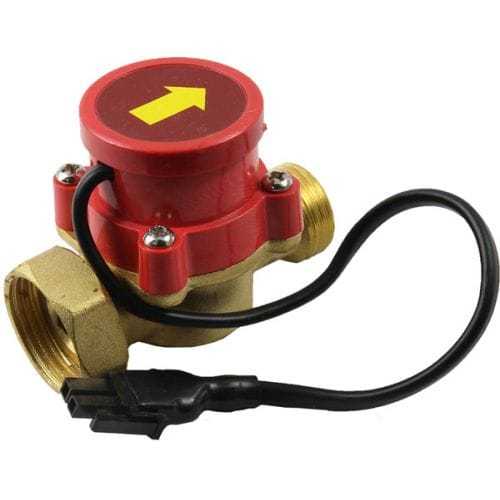

1. Реле протока — это устройство электромеханического типа. Они бывают турбинные и лепестковые. Принцип их работы также различается:

  • В роторе турбинных реле имеется электромагнит, который вырабатывает электромагнитное поле при прохождении воды через турбину. Специальные датчики считывают вырабатываемые турбиной электрические импульсы. Когда импульсы пропадают, датчик отключает помпу от питания;
  • В лепестковых реле имеется гибкая пластина. Если вода в насос не поступает, пластина отклоняется от своего первоначального положения, в результате чего механические контакты реле размыкаются. При этом питание насоса прерывается. Этот вариант реле отличается простотой конструкции и доступной стоимостью.

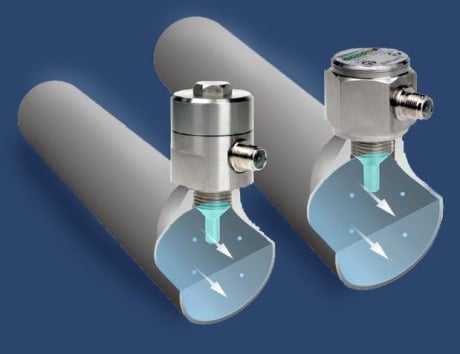

Пример датчика потока
Такие блоки выключают насосное оборудование, если отсутствует поток воды и включают его, если давление в системе упало ниже заданного уровня

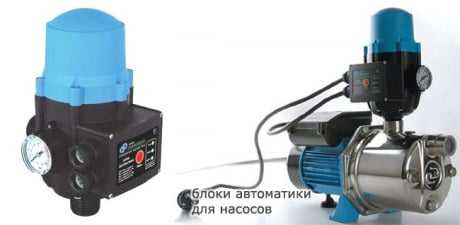

2. Контроллеры протока (блок автоматики, прессконтроль). Это электронные устройства, отслеживающие одновременно несколько важных параметров водного потока. Они контролируют давление воды, сигнализируют о прекращении ее поступления, автоматически включают и отключают насос. Многие устройства оборудованы обратными клапанами. Высокая надежность обусловила и высокую стоимость данных приборов.

Какую защиту выбрать?

Подобрать нужный вариант защитного устройства непросто. Необходимо учитывать одновременно несколько факторов:

  • глубина водной емкости;
  • диаметр скважины;
  • особенности используемого насосного оборудования. Например, используется погружной насос или поверхностный;
  • свои возможности в финансовом плане.

Например, наиболее простым и дешевым средством защиты насоса от сухого хода является поплавковый датчик. Однако необходимо учитывать, что его использование в скважине небольшого диаметра невозможно. А вот для колодца он подойдет идеально.

Если вода в рабочей емкости заведомо чистая, то наиболее оптимальным вариантом будет использование датчика уровня воды. Если же вы не уверены в качестве подаваемой в насос воды, лучше использовать реле протока или датчик давления воды.

На заметку: Если существует вероятность засорения фильтра насоса мусором или грязью, то датчик уровня использовать нецелесообразно. Он будет показывать нормальный уровень воды, хотя вода в насосный агрегат подаваться не будет. Результатом будет перегорание двигателя насоса.

Можно сделать небольшое заключение. Использовать насос без защиты от сухого хода можно лишь в том случае, если есть возможность постоянно контролировать поступление воды из колодца или скважины. В этом случае можно быстро отключить питание помпы, если вода прекратит поступать из источника. Во всех остальных случаях лучше перестраховаться, установив защитный датчик. Его цена вполне окупает себя, если учитывать стоимость покупки нового насоса взамен сгоревшего оборудования.

okanalizacii.ru

Защита от сухого хода скважинного насоса

Защита скважинного насоса от сухого хода в автономной системе водоснабжения

Сухой ход насоса (работа без воды) – одна из наиболее распространенных причин его поломки. Кроме того, на подобную неисправность не распространяется гарантия от производителя. То есть сервисная служба вам откажет в гарантийном ремонте, если экспертиза покажет признаки длительной холостой работы прибора. Чтобы избежать подобных проблем, в системе автономного водоснабжения должна быть предусмотрена защита от сухого хода скважинного насоса, которая отключает электропитание в случае недостаточного количества воды в скважине.

Содержание

В современных приборах в качестве материала для рабочих элементов чаще всего используется износостойкий пластик. Его преимуществом является высокая прочность и сравнительно низкая цена. Данный материал отлично справляется со своей задачей при условии соблюдения эксплуатационных требований. Одно из таких условий – постоянное наличие смазки и охлаждения, функцию которых выполняет рабочая среда, то есть вода.

При отсутствии охлаждающей жидкости пластиковые детали сильно перегреваются, пластик постепенно деформируется. Последствия для электронасоса могут быть самые печальные: от снижения производительности до заклинившего вала и сгоревшего двигателя.

Важно знать! В паспорте на оборудование любой производитель подчеркивает, что сухой ход является недопустимым режимом работы скважинного насоса.

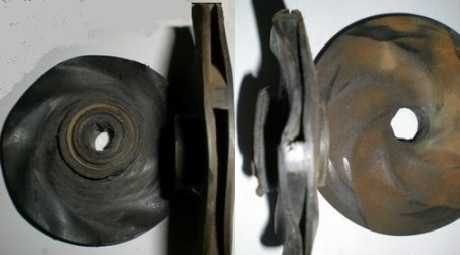

Деформация деталей отчетливо видна во время разборки прибора, поэтому скрыть причину поломки от сервисной службы не получится. В этом случае гарантия на оборудование недействительна.

Основная задача защиты скважинного насоса от сухого хода – блокировка работы прибора в случае малого уровня или полного отсутствия воды в скважине. Наиболее распространенными средствами подобной защиты являются:

  • поплавковый выключатель;
  • реле давления;
  • реле уровня.

Принцип действия такого устройства достаточно прост. Контакты поплавкового выключателя (поплавка) подключаются в разрыв цепи питания двигателя. Сам же поплавок отслеживает уровень воды в скважине или колодце. Когда вода опускается ниже нормы, контакты размыкаются, тем самым прекращая подачу напряжения к электронасосу. Правильный уровень срабатывания определяется местом установки поплавка. Очень важно, чтобы в момент отключения питания корпус прибора еще находился в воде.

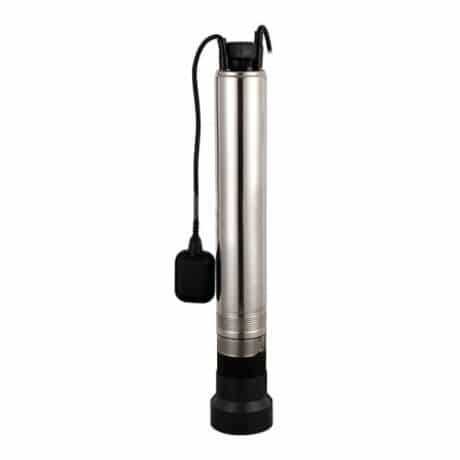

Погружной насос с поплавком

При нормальной эксплуатации скважины давление в автономной системе водоснабжения не может опуститься ниже 1 бара. Для контроля данного параметра используется реле (датчик) давления, контакты которого разрывают цепь электродвигателя. Обычно порог срабатывания датчика устанавливается в пределах 0,4-0,6 бар.

Разновидностью датчика давления является реле протока. В этом случае контроль осуществляется за потоком воды в системе. Как только интенсивность потока падает ниже установленного значения, насос прекращает свою работу. Подобные устройства, как правило, используются в автоматизированной системе водоснабжения.

Контроль протока на водопроводной трубе

Как и в случае с поплавковым выключателем, принцип работы данного устройства основан на контроле уровня воды в скважине, с тем лишь отличием, что такое реле является более технологичным и сложным устройством. Один или несколько датчиков опускаются в воду на контрольную глубину. Как только уровень падает ниже нормы и появляется риск холостой работы, сигнал с датчика поступает в электронное устройство, которое дает команду на отключение электронасоса. Такой способ контроля очень надежен, хотя и более дорогой по сравнению с другими видами защиты.

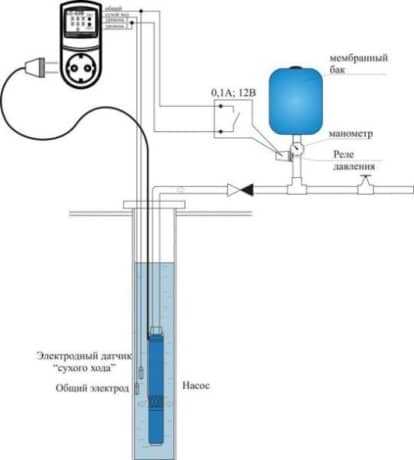

Система водоснабжения на основе электронного датчика уровня

Выбор типа защиты насоса от сухого хода зависит от размера скважины, вида насосного оборудования и финансовых возможностей хозяев. Самый простой и дешевый способ защитить прибор от холостой работы – поплавковый выключатель. Однако у него есть один существенный изъян. Поплавок нельзя применить в скважинах малого диаметра. Он просто не сможет выполнять свою функцию в узкой водоподъемной трубе. Хотя для колодцев такой вариант, пожалуй, будет оптимальным.

Для погружного оборудования наиболее подходящим средством является реле уровня. За такое устройство придется заплатить больше, однако вы будете уверены, что насос надежно защищен от снижения уровня воды в скважине. А вот для насосных станций такая защита не слишком подходит, поскольку шланг в водоподъемной трубе может забиться, и вода не будет поступать в прибор, хотя уровень в скважине будет соответствовать норме. В этом случае лучше использовать датчик давления или реле протока.

Важно! Без контроля сухого хода насос просто не поймет, что ему нужно выключиться при опустошении скважины. Поэтому лучше предупредить его поломку, чем приобретать новый прибор.

Если у вас возникли трудности с выбором оптимальной защиты скважинного насоса от сухого хода, всегда можно проконсультироваться у специалистов, которые помогут подобрать наиболее подходящий вариант для вашей системы водоснабжения.

Рекомендуем похожие статьи

  • Как своими руками сделать фильтр для скважины: чистая вода без затрат
  • Четыре эффективных способа самому пробурить скважину для воды с минимальными затратами
  • Обустройство кессона для скважины своими руками из бетона и кирпича или установка готового модуля

Защита скважинного насоса от сухого хода в автономной системе водоснабжения

Надежная эксплуатация любых приборов возможна только при соблюдении условий, выдвинутых производителем. Особенно важно придерживаться данного правила тем, кто работает с приборами, использующими механические узлы, например, с насосами. Работу большинства из них нежелательно проводить «на сухую». В таком дорогостоящем промышленном и бытовом оборудовании обязательно должна стоять защита от сухого хода.

Датчики сухого хода

  1. Причины установки защиты
  2. Конструкционные особенности
  3. Проведение регулировок
  4. Проведение настройки
  5. Качественная защита от сухого хода
  6. Внешние элементы для защиты

Причины установки защиты

Когда происходит правильная эксплуатация насоса, то по его полости непрерывным потоком проходит вода. Она выполняет одновременно несколько важных функций:

  • происходит смазка трущихся поверхностей, при этом снижается преодолеваемое усилие;
  • во время трения возникает нагрев, тепло подхватывается потоками воды и уносится от области трения.

Чрезмерный перегрев без реле защиты от сухого хода насоса приводит к быстрой выработке, истиранию сопрягающихся поверхностей. Возникающее тепло при длительной работе способно деформировать рабочие детали, иногда безвозвратно. Электродвигатель также получает излишек тепла, и при значительном перегреве или отсутствии реле защиты насоса от сухого хода способен перегореть.

Нельзя допускать к эксплуатации гидравлическое оборудование с неисправными датчиками защиты от сухого хода.

Конструкционные особенности

Рассмотрим подробнее датчик сухого хода для насоса, принцип работы его работы. Реле защиты от сухого хода представляет собой блочок с несколькими пружинами. Он лимитирует работу всего аппарата.

Регулируется все несколькими гайками. Усилие давления от воды замеряется при помощи мембраны. Она либо ослабляет пружину на малом усилии, либо противостоит ее сопротивлению на большой нагрузке. Принцип работы реле сухого хода сводится к силовой нагрузке на пружинку, которая способна размыкать контакты, подающие напряжение на насос.

Такая защита от сухого хода насоса во время снижения давления до обозначенного встроенным алгоритмом минимума замыкает электроцепь. Напряжение при этом действии на электромотор снижается, и он автоматом отключается сам. Насос остается чувствительным к повышению давления. Как только это сработает, то реле сухого хода по принципу работы своей цепь разомкнет и вновь подаст напряжение на мотор.

Нужно знать, что в большинстве случаев интервал включения/выключения реле составляет от одного до девяти атмосфер.

Реле уровня воды

Часто насосы поступают с заводской регулировкой на минимум в 1,2 амт и максимум в 2,9 атм, когда происходит полное их выключение, не дожидаясь падения до 1 атм.

Проведение регулировок

Выведено прямое взаимное влияние между такими величинами:

  • настройка давления на реле;
  • объем гидроаккумулятора;
  • водопроводное давление.

Начиная настроечные работы, необходимо проконтролировать уровень давления в гидравлическом аккумуляторе.

Установка должна быть отключена от электросети, также необходимо подождать несколько минут для полной разрядки конденсаторов. Вода с полости гидроаккумулятора обязательно удаляется. На нем также демонтируем крышку и замеряем показания по манометру, которые должны быть около 1,4-1,6 атм. При необходимости наращиваем давление воздуха.

ВИДЕО: Автоматика для защиты насосов от сухого хода

Проведение настройки

Реле сухого хода для насоса должно настраиваться под давлением в работающей системе. Предварительно стоит запустить насос, чтобы нагнетать уровень до нужного значения. Система самостоятельно произведет отключение электропитания, так как произойдет сработка реле.

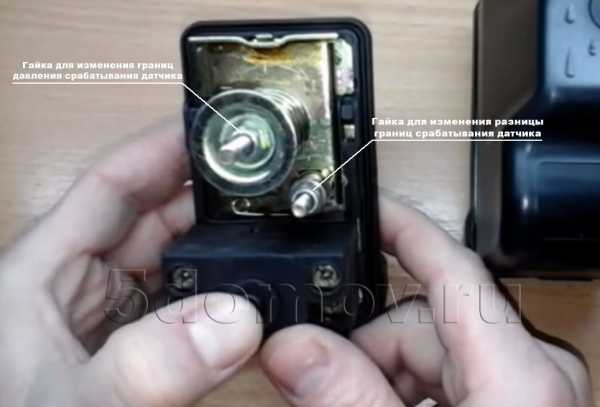

Регулировочные работы осуществляются парой винтов, расположенной под крышкой автомата. Для уточнения пределов сработки необходимо выполнить следующие действия:

  • провести фиксацию давления включения;
  • откинуть кабель насоса от электропитания;
  • убрать крышку датчика и слегка отпустить прижимную гайку меньшей пружинки;
  • настройка нужного параметра давления выполняется подтягиванием/ослаблением пружины с маркировкой «Р»;
  • затем открываем краник, сбрасывая давления мониторим запуск электродвигателя;
  • зафиксируем показания на манометре, повторяем операцию несколько раз и выводим наиболее оптимальные значения давления эмпирическим путем.

Во время регулировочных работ потребуется учесть физические возможности насоса. При паспортном значении со всеми потерями может стоять ограничение производителя в 3,5 бар, поэтому мы обязаны выйти на 3,0 бар, чтобы насос не сгорел от перегрузок.

Качественная защита от сухого хода

Работа насоса без воды является наиболее частой причиной поломки данного оборудования с нормальным энергообеспечением. Популярным материалом для изготовления насосов является термопласт, выдерживающий длительную эксплуатацию и имеющий доступную стоимость.

Во время нагрузки без воды трущиеся поверхности прогреваются. Это происходит тем сильнее, чем больше прибор работает без жидкости. Закономерным последствием нагрева является пластическая деформация, а за ней практически стразу мотор заклинивает и сгорает от перенагрузки.

Существуют определенные зоны риска, для которых повышается вероятность работы в сухом режиме:

  • скважины либо колодцы, имеющие слабый приток воды. Также причиной может служить чрезмерная мощность аппарата, несоответствующая дебету жидкости. Во время засушливых периодов также снижается приток в единицу времени у большинства источников;
  • крупные емкости, служащие запасными резервуарами для сбора технической воды. Необходимо внимательно следить за тем, чтобы насос не работал в опустевшей полости без жидкости;
  • сетевой трубопровод, имеющий врезанный насос, чтобы выравнивать давление в системе. В засушливый сезон могут быть перебои с водоснабжением, приводящие к падению давления.

Внешние элементы для защиты

В качестве защиты от сухого хода используются такие внешние элементы:

Элемент относится к бюджетным решениям. Он используется для откачки воды из доступных емкостей. Он лишь защищает от переливов.

Многие приборы имеют контактное размыкание при достижении пороговых значений давления. Большинство из них имеет низкий уровень выключения и корректировка во многих моделях недоступна.

  1. Реле потока с функциями

При отсутствии прокачки воды по реле происходит автоматическое отключение электропитания. Небольшая задержка не оказывает существенного влияния на результат.

Перед приобретением дополнительных защит стоит внимательно ознакомиться с их пороговыми значениями.

ВИДЕО: Как защитить насос от сухого хода

Защита насоса от сухого хода: способы, особенности, пошаговая инструкция и отзывы

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Источники: http://aqua-guru.ru/nasos/zashhita-skvazhinnogo-nasosa.html, http://www.portaltepla.ru/nasosi/zashita-ot-suhogo-hoda/, http://fb.ru/article/257348/zaschita-nasosa-ot-suhogo-hoda-sposobyi-osobennosti-poshagovaya-instruktsiya-i-otzyivyi

rusbyr.ru

Зачем нужно реле защиты от сухого хода для скважинного насоса, принцип работы, схема подключения.

Для начала давайте пробежимся по теории, ответим на вопрос: “зачем нужно реле защиты от сухого хода для скважинного насоса?”, а потом уже рассмотрим, принцип работы и как подключается данное реле.

Сухой ход насоса

Сухой ход насоса – это такое состояние, при котором насос работает вхолостую, без воды. В таком состоянии насос быстро перегревается и в считанные минуты может выйти из строя. Для обеспечения безопасной работы насоса было придумано реле защиты от сухого хода.

Давайте вкратце рассмотрим, чем может быть вызван, сухой ход насоса:

  1. Когда неправильно выбрана мощность насоса – например, выбран насос с большой производительностью, который выкачивает всю воду из скважины.
  2. Когда в скважине естественным образом понизился уровень воды.
  3. Негерметичность водонапорной трубы.

Принцип работы реле сухого хода

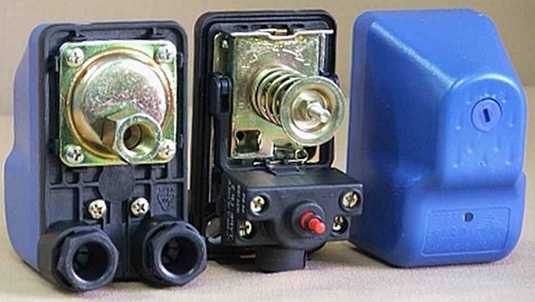

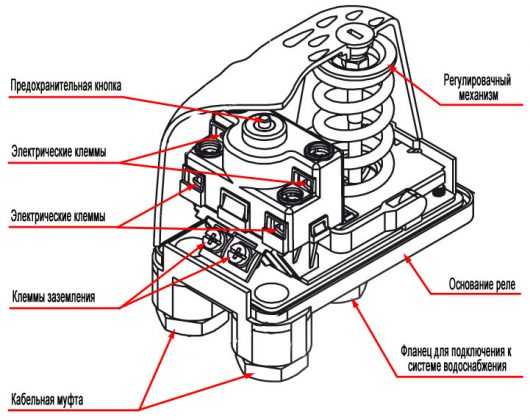

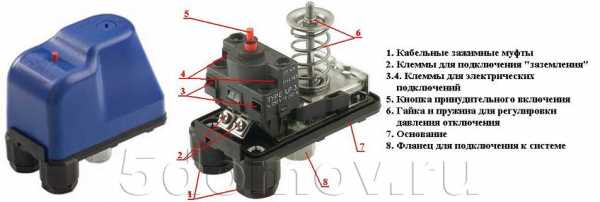

Сейчас давайте рассмотрим как работает реле сухого хода. Если разобрать реле, то под крышкой мы увидим: предохранительная кнопка,  группа нормально разомкнутых контактов для отключения насоса и две пружины для регулирующую давления отключения.

Когда в водонапорной трубе исчезает вода, то в системе водоснабжения резко падает давление. В этот момент реле, под действием пружины, размыкает контактную группу, которая в свою очередь отключает подачу электрического тока на насос.

Повторное включение реле в работу осуществляется путем нажатия на предохранительную кнопку. Контакты замыкаются, тем самым собирается цепь включения насоса, который создает в системе необходимое давление, находится в пределах 1 – 1,5 атмосфер. При таком давлении в системе контакты реле сухого хода будут постоянно замкнуты.

Регулировка работы реле

В заводских условиях реле сухого хода настраивается на давление 0,5 – 0,8 атм. При этом давлении контакты разомкнуться и отключат насос.

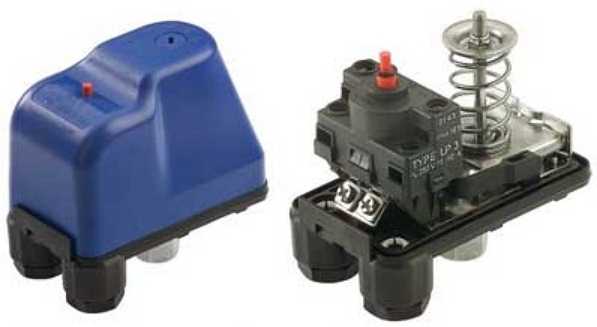

Рассмотрим процесс регулировка давления отключения на примере реле LP/3. Для этого необходимо проделать ряд операций:

  1. Отключить питание насоса от электросети.
  2. Откройте защитную крышку реле.
  3. На маленькое пружине заверните гайку по часовой стрелке, тем самым будет увеличиваться давление первоначального включения.
  4. На большой пружине, Зажимая гайку по часовой стрелке, мы поднимем давление выключения насоса.
  5. После регулировки реле нам надо определить давление отключения: для этого необходимо произвести разбор воды системе, например открыть кран в раковине, по мере опустошения системы водоснабжение, давление воды  будет уменьшаться. По манометру отследить при каком давлении разомкнуться контакты реле. Должен произойти щелчок и предохранительная кнопка выйдет из корпуса.

Путем таких нехитрых манипуляций мы можем установить нужно нам давление отключения.

Как подключить реле сухого хода

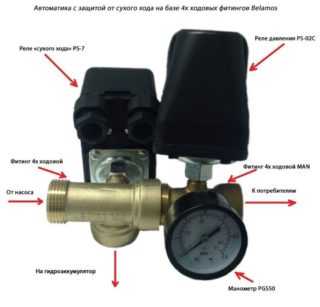

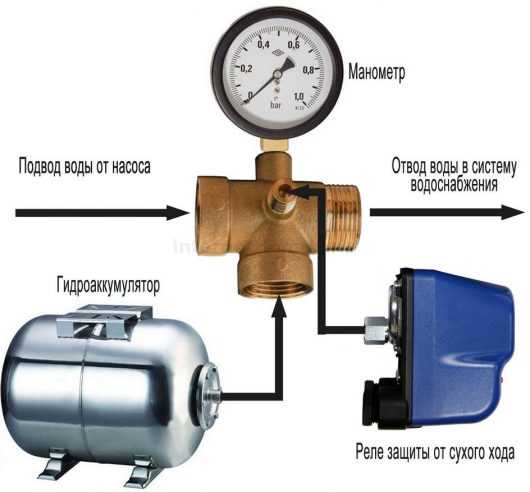

Реле защиты от сухого хода монтируется в систему водоснабжения через, так называемый пяти вывод, это такой штуцер, который иметь пять выводов подключения:

  1. Подвод воды  в систему
  2. Выход на гидроаккумулятор
  3. Выход для манометра
  4. Выход для подключения реле сухого хода
  5. Выход воды в систему.

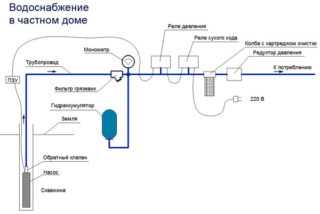

Наглядно это можно увидеть на следующем рисунке:

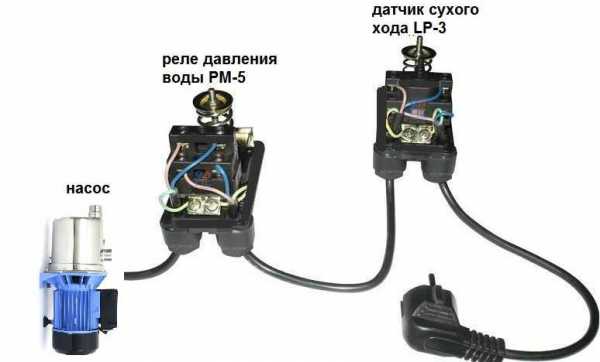

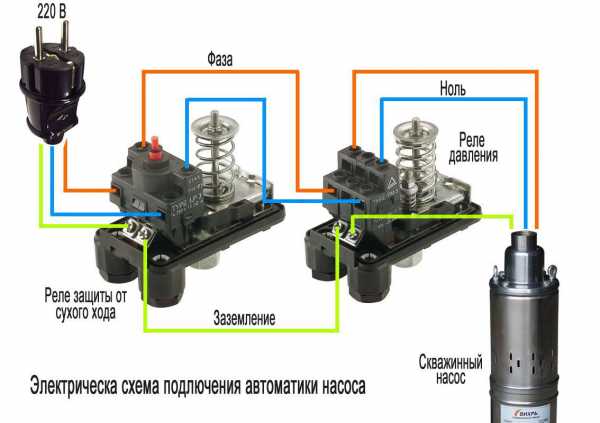

Так как реле сухого хода работает в паре с реле давление то электрическая схема подключения этих реле выглядит следующим образом.

Реле защиты от сухого хода обязательно к установке, так как оно гарантирует длительный срок службы насоса. В случает выхода из строя насоса из за работы на сухую считается не гарантийным!

internethome.info

Реле сухого хода для защиты скважинного насоса от поломки

Реле сухого хода – устройство, которое отслеживает уровень жидкости в источнике, и при его падении отключает скважинный насос, чтобы защитить его от перегрева в результате работы в холостую. Любое насосное оборудование, перекачивающее воду, приходит в негодность при отсутствии рабочей среды. Поэтому за наличием ее достаточного уровня и напора следит датчик потока воды для насоса. «Сантехник Портал» расскажет об особенностях выбора данного устройства.

Почему возникает сухой ход?

Сухой ход насоса является самой распространенной причиной его выхода из строя. Вдобавок, в данном случае оборудование не подлежит ремонту по гарантии, так как владелец допустил неправильную эксплуатацию прибора.

Насос начинает работать в «холостом» режиме чаще всего по следующим причинам:

  1. Неверный подбор высоты подвешивания водяного насоса в скважине или колодезной шахте. Часто такое случается, когда глубина источника не была вычислена заранее. Когда оборудование откачает жидкую среду до уровня своего месторасположения, то начинает всасывать воздух, из-за чего электродвигатель прибора перегревается.
  2. В источнике по естественным причинам уменьшился объем воды. К примеру, заилилось дно колодца или жидкость не успела аккумулироваться в скважине после недавней выкачки. Поэтому после откачки воды нужно выждать некоторый период, чтобы источник снова наполнился.
  3. Если используется поверхностный насос, размещенный на водной глади, то причина его неисправности часто заключается в том, что всасывающий патрубок утрачивает герметичность, и вода захватывается вместе с воздухом, в результате двигатель устройства охлаждается недостаточно.

Итак, насос не снабжен защитой в виде датчика и реле сухого хода, то помпа быстро перегревается и электродвигатель, а также другие части конструкции сгорают. Пластиковые элементы перекачивающего агрегата, при отсутствии достаточной смазки и охлаждения, деформируются, что сначала приведет к сокращению производительности приспособления, а потом инициирует его перегрев, самозаклинивание вала и поломку двигателя.

Разновидности датчиков сухого хода

Дорогостоящие модификации насосных агрегатов уже оборудованы встроенными датчиками защиты от сухого хода. Например, все помпы марки Grundfos, а также некоторые модели от производителя Sterwin, Watt, Вихрь и Wilo также комплектуются такими устройствами.

При эксплуатации бюджетных приборов датчики необходимо самостоятельно подключать к погружному насосу. Остановимся подробнее на различных видах данных устройств и принципах их работы.

Выделяют три категории датчиков сухого хода:

  • реле защиты;
  • датчики уровня;
  • датчики потока воды и ее давления.

Реле защиты

Представляет собой электромеханическое устройство, которое осуществляет контроль давления воды, текущей сквозь насосный агрегат. При снижении напора цепь питания размыкается.

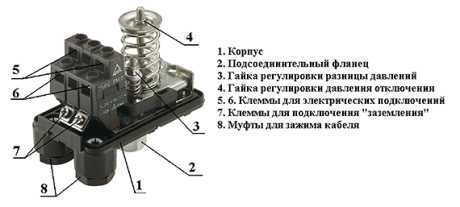

Реле защиты насоса от сухого хода состоит из мембраны, контактной группы и нескольких проводов. Мембрана контролирует давление жидкости. В рабочем состоянии она разомкнута. Когда напор снижается до 0,1-0,6 атмосфер, мембрана сжимает контакты реле и насос выключается. Опускание давления до данного значения свидетельствует о возникновении следующих нарушений:

  • давление жидкости снизилось до минимального уровня по причине выработки источника;
  • засорение насосного фильтра;
  • помпа находится выше уровня воды, поэтому давление упало до нулевой отметки.

Реле защиты может быть встроено в корпус прибора или монтироваться на поверхности как отдельная деталь.

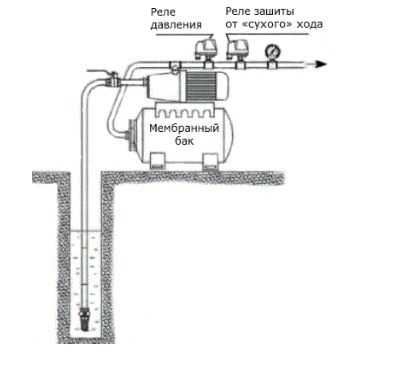

Если конструкция водопровода содержит гидроаккумулятор, то защитных механизм устанавливают вместе с реле давления, перед гидроаккумулятором.

Датчики уровня воды

Эта разновидность снаряжения используется для установления фактического уровня жидкости в скважине или колодце. Могут применяться датчики двух видов:

  1. Поплавковый выключатель. Схема подсоединения анализатора сухого хода должна быть собрана таким образом, чтобы его контакты были включены в цепь питания двигателя насоса. Поплавок располагается на плаву. Когда уровень рабочей среды снижается, то поплавок меняет свое положение, его контакты размыкаются, насос выключается. Это самый простой способ защиты, который отличается долговечностью и простотой функционирования.

Совет! Чтобы поплавок срабатывал своевременно, нужно его удачно настроить. Важно, чтобы во время срабатывания датчика корпус насоса еще был погружен в жидкую среду.

  1. Датчик контроля уровня воды. Это реле, которое состоит из двух отдельных устройств, спущенных на разный уровень глубины. Одно приспособление окунается до минимально возможного уровня работы помпы. Второй датчик располагается несколько ниже. Когда оба учстройства располагаются непосредственно под водой, между ними протекает небольшой ток. Если уровень рабочей среды уменьшается до минимального значения, то ток перестает течь, срабатывает датчик, размыкая цепь питания.
  2. Датчики, которые контролируют уровень жидкости, дают возможность отключить насосное оборудование до того, как корпус аппарата очутится над поверхностью водной глади. Значит, оснащение основательно защищено от поломки.

Датчики потока и давления воды

Существует две разновидности датчиков потока воды для насоса, которые контролируют прохождение рабочей среды через насос и обеспечивают его защиту от сухого хода. Это реле протока и контроллеры протока.

  1. Реле протока — это изделие электромеханического типа. Различают турбинные и лепестковые. Принцип их функционирования тоже разнится:
  • в роторе турбинных реле находится электромагнит, вырабатывающий электромагнитное поле при прохождении жидкости через турбину. Специализированные датчики считывают электрические импульсы, которые вырабатываются турбиной. Когда импульсы исчезают, датчик выключает насосный прибор от электрического питания;
  • в лепестковых приспособлениях находится гибкая пластина. Если вода в помпу не проникает, пластина отходит своего первоначального размещения, в результате чего механические контакты реле размыкаются. При этом питание перекачивающего устройства прерывается. Этот вариант характеризуется простотой конструкции и доступной ценой.

Данные блочные модули отключают насос, если водный поток отсутствует и включают прибор, если давление в системе упало ниже заданного уровня.

  1. Контроллеры протока (блок автоматики, прессконтроль). Это электронные изделия, которые отслеживают одновременно несколько важных характеристик потока. Они проверяют напор, сигнализируют о прекращении всасывания воды, автоматически включают и отключают насосное оборудование. Многие механизмы снабжены обратными клапанами. Высокая надежность оправдывает и высокую стоимость.

Какое устройство защиты выбрать?

Подобрать требуемую модель защитного датчика сухого хода сложно, поскольку нужно сразу учесть несколько важных факторов:

  • глубина водного источника;
  • диаметр скважины;
  • особенности применяемого насоса. К примеру, используется погружная или поверхностная модель;
  • финансовые возможности потребителя.

К примеру, самым простым и дешевым прибором для защиты насоса от сухого хода является поплавковый датчик. Но стоит учитывать, что его применение в скважине небольшого диаметра невозможно. А вот для колодца он подойдет идеально.

Если вода в рабочей емкости заведомо чистая, то наиболее оптимальным вариантом будет использование датчика уровня воды. Если же вы не уверены в качестве подаваемой в насос воды, лучше использовать реле протока или датчик давления воды.

Если существует вероятность засорения фильтра насоса мусором или грязью, то датчик уровня использовать нецелесообразно. Он будет показывать нормальный уровень воды, хотя вода в насосный агрегат подаваться не будет. Результатом будет перегорание двигателя насоса.

Таким образом, использовать насос без реле сухого хода можно только при возможности постоянного контроля поступление водного ресурса из скважины или колодца. Тогда пользователь может быстро выключить насосную станцию, если жидкость перестанет поступать в него.  В противном случае лучше заранее установить защитный датчик. Его стоимость окупает себя, учитывая цену нового насоса взамен сгоревшего оборудования.

santehnikportal.ru

Защита от сухого хода: выбор, подключение, настройка, принцип работы | 5domov.ru

«Сухим» ходом насоса называют его работу вхолостую, когда вода по той или иной причине перестала на него поступать. То, что в таком случае происходит напрасная трата энергии – не самая главная проблема: намного более опасен перегрев и быстрый износ оборудования, ведь вода играет роль смазки и охладителя.

Оглавление:

Причины резкого снижения давления воды в контуре могут быть разными:

  • Неправильно подобранное оборудование. Часто бывает так, что для оснащения скважины была выбрана слишком мощная модель насоса. Другой возможный вариант проблемы – аппарат был смонтирован выше, чем динамический уровень скважины.
  • Линия откачивания засорилась.
  • Трубопровод потерял герметичность.
  • Снижение напора воды. Если работающий насос не защищен от сухого хода, он может быстро выйти из строя из-за перегрева.
  • Вода перекачивается из бака. Когда вода в емкости иссякает, оборудование переходит на холостой ход.

Принцип работы реле защиты от сухого хода

Речь идет о контролирующем приборе, следящим за уровнем давление внутри водопровода. При его слишком низком падении происходит мгновенная остановка насоса путем размыкания питающей цепи.

Устройство реле сухого хода

В конструкцию защитного прибора входит:

  • Мембрана. Эту роль выполняет стенка внутренней камеры реле.
  • Контакты. Они замыкают или размыкают сеть питания насосного двигателя.
  • Пружина. Уровень ее сжатия указывает границу срабатывания предохранителя (фабричные настройки находятся в пределах 0,1-0,6 атм.).

Чаще всего местом подключения реле является поверхность земли (место должно быть сухим). Однако в продаже встречаются также приборы в герметичном корпусе, которые устанавливаются вместе с насосом в скважину.

Реле защиты от сухого хода функционирует на следующих принципах:

  1. При нормальном давлении в системе происходит выгибание мембраны, и она замыкает контакты. Это позволяет электричеству беспрепятственно двигаться по цепи, обеспечивая нормальный режим работы насоса.
  1. В случае ослабления напора воды, или полного прекращения ее подачи, мембрана выпрямляется, размыкая при этом электрическую цепь. Как результат, насосная установка мгновенно останавливается: возобновление работы возможно только в ручном режиме, прежде заполнив аппарат водой.

Датчики давления характеризуются более широким диапазоном работы. Они способны реагировать на понижение давления от 1-го бара. Обычно таким образом комплектуются бытовые насосные установки центральных трубопроводов (конкретнее – системы тушения пожаров и подачи воды).

Датчик давления воды: манометр и реле давления

Чтобы защититься от холостой работы насоса, были разработаны также некоторые другие устройства:

  • «Поплавок». Хороший вариант предохранения от холостого хода, когда вода перекачивается с другой емкости или колодца. Здесь отслеживается не давление, а уровень воды внутри контура. Одна из разновидностей поплавков реагирует только на уровень заполнения: размыкание контактов и остановка насоса происходит только после достижения назначенной границы заполнения. Откровенно говоря, такое приспособление скорее защищает от перелива, а не от сухого хода. Более подходящим вариантом являются поплавки, фиксирующие уровень опорожнения. В этом случае размыкание контакта происходит после опускания воды в емкости или колодце ниже определенного уровня, который ориентируется по месту монтажа поплавка. Недостатком такого решения является то, что скважина или трубопровод не всегда умещает такой датчик.

Поплавковый датчик уровня воды

  • Реле уровня. Более современной модификацией устройств, реагирующих на изменение уровня воды, являются электронные датчики. Ими оснащают ствол скважины или колодца в нескольких точках: когда вода опускается ниже контрольного устройства, находящегося сразу над точкой монтажа насоса, посылается команда на его остановку. После восстановления уровня воды происходит автоматический запуск оборудования. Такие приборы контроля сухого хода отличаются высокой надежностью: их нередко используют при откачивании воды из емкости. При этом установка самого реле уровня осуществляется внутри помещения.

Реле контроля уровня воды размещают на нескольких точках глубины колодца

  • Датчик протока. Основной работы этого устройства является измерение потока воды через насос. В состав прибора входит клапан и переключатель. Клапан оснащен пружиной и магнитом на одной стороне. Водный напор приводит в движение лепестки клапана, что провоцирует сокращение спирали и активизацию магнита. Соединенные контакты обеспечивают приток электроэнергии, и насос запускается. Когда водный поток иссякает, происходит разжимание спирали и перемещение магнита в исходное положение. Как результат, контакты реле разъединяются, и двигатель останавливается.

Датчик протока воды

При этом обычно наблюдается некоторая задержка в реагировании после прекращения потока, однако работоспособность насоса от этого особо не страдает. Как правило, датчики протока используются для защиты от сухого хода повышающего оборудования небольшой мощности. Основным их преимуществом являются компактные размеры и небольшой вес. Диапазон фиксируемого давление здесь – от 1,5 до 2,5 бар.

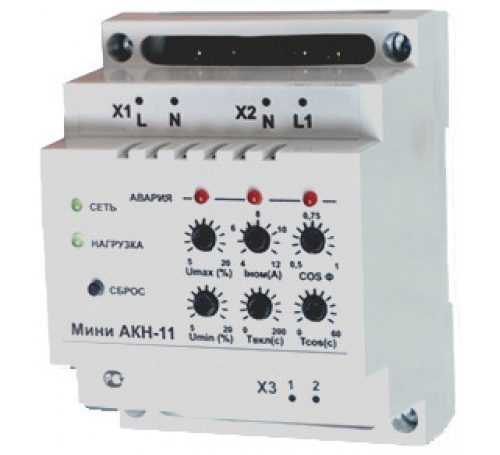

  • Мини АКН. Ими оснащаются однофазные аппараты для обеспечения защиты от холостого хода и управления: на это влияют параметры тока и мощность устройства. Популярность мини АКН объясняется их эффективностью, простотой установки, малым потреблением электроэнергии и надежностью.

Мини АКН

Как выбрать реле защиты от сухого хода

Подбор оптимального вида защиты от сухого хода зависит от особенностей аппаратуры и характеристик колодца или скважины. В продаже представлены системы, разработанные под конкретное место установки насоса – колодец, централизованная магистраль, скважины с разной глубиной. Также многое зависит от производительности источника и мощности насоса. Заметное влияние на выбор защиты имеет специфика условий эксплуатации – диаметр шахты, место установки и технические параметры используемого насоса.

Для контроля работы насоса различные модели реле сухого хода могут ориентироваться на разные параметры – силу движения воды в трубы, ее уровень или давление. Если подходящий напор присутствует, аппарат включается. После его исчезновения или понижения ниже граничной черты происходит отключение станции. Важно понимать, что если привязка осуществлена к давлению, то могут возникать ситуации ложной тревоги: это когда вода после закачивания сразу же расходуется потребителем, из-за чего давление не сможет набирать нужные показатели. В таком случае реле будет отключать оборудование, хотя проблем с водозабором нет. Поэтому при покупке датчика важно учитывать максимально развиваемое насосом давление.

Реле защиты от сухого хода насоса типа РСХ и датчики уровня воды

Выбор подходящей варианта защиты облегчит знание недостатков некоторых вышеперечисленных моделей:

  • По давлению. Бывают ситуации, когда давление в контуре создается не водой, а сжатым воздухом. В таких условиях насос продолжает работать вхолостую до достижения давлением настроенного порога.
  • Контакт с водой. Данные модели разработаны на определение, есть ли вода в системе. Однако если задвижку на линии насоса закрыть, он будет работать вхолостую, несмотря на заполненность водой. Поэтому лучше, если кранов на линии насоса вообще будет: если же они необходимы для проведения технического обслуживания насоса, рекомендуется использовать реле протока.
  • По току потребления. Здесь принцип реагирования построен на большем потреблении энергии насосом, кода он работает вхолостую. Однако эти разновидности приборов имеют высокую стоимость, а разобраться в их настройках иногда не могут даже профессиональные сантехники.
  • Реле протока. Является не эффективным при создании давления в системе самим насосом.

Чтобы реле сухого хода работало нормально, в сеть водопровода рекомендуется включить гидроаккумулятор (объем не важен). Если насос устанавливается в глубокой скважине, имеющей хороший дебит с неизменяющимся уровнем воды, или его эксплуатация проводится опытным пользователем, то реле сухого хода можно не применять.

Подключение реле защиты от сухого хода

Процесс установки реле сухого хода состоит из следующих этапов:

  1. Устанавливать датчик разрешается только на сети с реле давления, благодаря которому электрический насос сможет работать в автоматическом режиме. Устанавливается реле давления в строгом соответствии с сопроводительной инструкцией.

Датчик сухого хода необходимо устанавливать в одной сети с датчиком давления воды

  1. Далее нужно определиться, где именно устанавливать реле сухого хода. Обычно его монтируют на напорную трубу, возле насосного выхода, сразу после реле давления.

Подключение реле защиты от сухого хода

  1. Участок водопровода, где будет проходить монтаж, освобождается от воды. Перед присоединением с прибора снимают крышку и выкручивают пластмассовый вкладыш. Далее, при помощи открывшегося патрубка, производят его соединение с нужным фитингом. Уплотнение резьбы проводится сантехническими лентами из фторопласта или льном, пропитанным специальными пастами.

Пример схемы монтажа реле защиты от сухого хода

  1. Коммутация приспособления производится последовательно в месте разрыва цепи питания (оно может подключаться в любом месте по отношению к датчику давления (до или после). Для ввода сетевого провода и провода управления имеются специальные клеммы. Перед началом монтажных работ сетевой кабель нужно вытащить из розетки.

Электрическая схема подключения реле защиты от сухого хода

Также Вы можете посмотреть видео о том, как подключить реле защиты от сухого хода к насосу:

Настройка реле защиты от сухого хода

Прибор устроен таким образом, что его настройка предусматривает изменения уровня связи между поверхностью, реагирующей на рабочее давление, и контактной группой, которая должна срабатывать. Для этих целей в реле имеются винты, которые либо сжимают, либо расслабляют пружины. Почти на всех моделях заводские настройки устанавливают нижнюю границу срабатывания 1,4 атм., верхнюю – 2,8 атм. Пользователь имеет возможность выбирать свои показатели. Для повышения нижней границы срабатывания регулировочный винт вращают справа налево, для понижения — наоборот.

Важно понимать, что при повышении нижнего предела происходит естественное увеличение верхнего (разница в 1,4 атм. сохраняется). Обязательным условием при настройке является установка предела отключения реле ниже, чем давление насоса. Если этот момент не учесть, насос вообще не будет реагировать на сухой ход, что послужит причиной его быстрого выхода из строя.

Настройка реле защиты от сухого хода

Другая регулировочная гайка позволяет изменять разницу между крайними границами реагирования прибора. Как уже говорилось, обычно фабричная настройка соответствует 1,4 атм. Путем закручивания гайки разницу можно увеличить вплоть до 2 атм. При этом происходит также изменение верхней границы отключения, что также следует участь при настройке. Очень важно, чтобы уровень наибольшего давления отключения не превысил значение, который может выдавать сам насос. Уменьшение нижнего уровня и разницы границ происходят в прямой противоположности – путем отвинчивания регулировочных гаек.

Также Вы можете посмотреть видео о том, как настроить реле защиты от сухого хода:

Предостережения:

  • При заниженном пределе минимальной настройки может случиться так, что погрешность в 0,3 бар не позволит реле вовремя отключить напряжение.
  • При завышенном пределе та же погрешность может спровоцировать активизацию защиты от сухого хода, и насос будет отключен без причины.
  • При минимальном давлении сухого хода на запуск насоса придется уходит больше времени (придется сливать воду из гидроаккумулятора).
  • Погрешность 0,2-0,3 бар может спровоцировать т.н. «откат» давления. В итоге при большом объеме потребления может наблюдаться резкое падение давления до 0,4 бар. Во избежание холостых отключений нужно понизить уровень давления холостого хода.

Массовый переход на автономное водоснабжение предусматривает обязательное использование насосных установок. Для полноценного и бесперебойного функционирования они должны быть максимально защищены от перегревания. Один их эффективных способов этого достичь — использовать датчики сухого хода, которые позволяют мгновенно отключать оборудования после пропадания воды. Чтобы установить реле самостоятельно нужно понимать принципы его работы и знать схему подключения.

Защита от сухого хода: выбор, подключение, настройка, принцип работы

4.69 (93.85%) 13 votes


5domov.ru

виды, принцип работы и критерии выбора

Содержание статьи:

Насос, качающий скважинную или колодезную воду, правильно исполняет свои функции лишь при наличии рабочей среды. Если не будет воды для уменьшения силы трения и охлаждения, вследствие холостой работы детали прибора быстро износятся. Контроль наличия жидкости осуществляется с помощью приборов защиты от сухого хода.

Опасность сухого хода

Конструктивно в скважинном напорном оборудовании предусматривается применение воды в качестве защитного средства. Прохладная жидкость не дает нагреваться деталям напорного устройства, обеспечивает требуемое давление. Помимо этого, для глубинного оборудования невозможно организовать традиционную систему смазки трущихся элементов: силу трения также уменьшает вода.

Если рабочая среда отсутствует:

  • Детали нагреваются, растут в размерах и через металлические соединения передают тепловое расширение на ближайшие узлы.
  • Постепенно элементы внутри насоса деформируются.
  • Агрегат «клинит» из-за трансформации внутренних частей, что вызывает скачок напряжения.
  • В электродвигателе сгорают обмотки, что окончательно выводит насос из строя.

Осушение погружного насосного оборудования возникает при малой производительности глубинного источника. Если водозабор большой, скважина быстро пустеет. Потребуется время, чтобы резервуар наполнился вновь. Причиной работы поверхностного насоса на сухом ходу становится засорение трубы, по которой идет откачивание. Если водозабор ведется от общегородской сети, вода может кончиться из-за прорыва магистрали либо технических работ на водоснабжающих ветках.

Любой тип скважинных насосов для длительной эксплуатации требует специального прибора, отключающего помпу при отсутствии необходимого объема жидкости.

Приборы для эффективной защиты насосного оборудования

Принцип работы всех типов реле сухого хода для скважинного насоса схож. Защитное приспособление отключает насос, если возник риск функционирования вхолостую либо зарегистрирована нехватка жидкости внутри напорной установки. После приведения водяного уровня в нормальное состояние помповое оборудование запускается в стандартном режиме.

Однако у каждого вида приборов есть свои особенности:

Категория Устройство Строение Принцип действия Особенности

Датчики уровня воды

Поплавковый выключатель Группа контактов находится внутри камеры – «поплавка». Провод устройства встраивается в электрическую цепь насоса. При понижении уровня воды контакты размыкаются, к насосу не идет ток, и агрегат отключается. Когда количество жидкости возрастает до необходимых критериев, происходит замыкание контактов и подключение помпы.

Простое и недорогое оборудование, но ограничено в применении для узких скважин из-за объемов камеры.

Датчик контроля водного уровня Состоит из двух измерителей, опущенных на разную глубину. Первый датчик погружается до минимума, при котором помпа будет работать. Другой опускается чуть пониже. Если они перестают контактировать, цепь энергоподачи размыкается.

Приспособление отключает насосное оборудование еще до того, как корпус поднимется над водной поверхностью. Универсальная конструкция, но требует профессиональной настройки.

Реле защиты Включает мембрану, группу контактов, несколько проводов. При спаде давления мембрана зажимает контакты, цепь энергопитания размыкается.

Способно сработать при понижении давления от 0,6 до 0,1 атмосферы.

Проточные реле

Лепестковые В магистрали находится гибкая пластинка – лепесток. Если жидкость в напорный агрегат не поступает, лепесток отклоняется от изначального положения, контакты расходятся и перекрывают энергопитание.

Идеально подойдут для напорного оборудования, применяемого для поддержания давления внутри трубы в процессе активного водоразбора.

Турбинные Оснащены электрическим магнитом в роторе. При прохождении воды сквозь турбину возникает электромагнитное поле, импульсы которого считываются датчиками. Если сигнала нет, насос отключается.
Контроллеры протока Электронное устройство со сложной схемой, подключаемое напрямую или через трансформатор. Автоматически контролирует сразу несколько параметров водной среды, дает сигнал о прекращении подачи жидкости, самостоятельно подключает и отключает помпу.

Надежные приборы, оснащены обратными клапанами, но стоят недешево.

Существуют комбинированные контроллеры. Также защита погружного насоса от сухого хода может вестись с помощью частотных преобразователей. Но такие варианты не применяются на домашней водопроводной сети: они излишне дороги, громоздки и энергозатратны.

Критерии выбора

Перед приобретением прибора внимательно изучите паспорт датчика сухого хода и убедитесь, что по конструктивным показателям он подойдет для вашего скважинного насоса.

Сделайте акцент на том, защищен ли корпус устройства от проникновения внутрь воды. Лишь такие приборы разрешено монтировать на глубинные помпы.

Проверьте, что все электропровода и части будущих цепей достаточны для применяемой мощности. Иначе есть опасность перегорания датчика или переходника.

Особенности подключения

Иногда можно обойтись без установки устройства. Использование защитных элементов необязательно при таких условиях:

  • скважина глубокая;
  • ведется профессиональное обслуживание напорного оборудования;
  • водяной уровень в системе не изменяется.

Во всех остальных случаях потребуется подключение устройства. Простые механические и электромеханические аппараты можно врезать самостоятельно. Для установки потребуется сам прибор защиты, подходящий кабель, инструменты для работы с электропроводами и ключи для монтажа на трубу, а также герметики и уплотнители.

Реле монтируют до первого запуска водоснабжающей сети. Так можно предусмотреть проблемы и выявить неисправности. Для выполнения механического подключения, нужны умения в работе с фасонными элементами. Потребуется выполнить резьбовую нарезку и уплотнить конструкцию льняным волокном либо фум-лентой. Врезают устройство в трубу с помощью разводного ключа. Затем подключают электрическую часть. Проводники на реле обязаны соответствовать показателям напорного агрегата.

Защитное приспособление не должно быть присоединено до водосчетчика, иначе оно будет работать неверно.

Датчики контроля давления монтируют с разомкнутыми контактами. Для запуска устройства нажимают и держат красную кнопку, пока напорный уровень не дойдет до требуемого значения. Если числа атмосфер не хватит, прибор будет отключен.

Чтобы присоединить реле потока воды, требуется располагать их последовательно в электрической сети вместе с напорным оборудованием. При снижении давления сработает защита от сухого хода, разомкнув энергетическую цепь.

Даже идеальное защитное устройство будет бесполезно, если не научиться им пользоваться. При срабатывании любого датчика не запускайте помпу снова, пока не узнаете, в чем проблема и не устраните ее. Каждый датчик требует регулярной поверки. Чтобы система работала эффективно, нужно вовремя менять элементы, у которых истек эксплуатационный срок.

strojdvor.ru

как выбрать и подключить устройство

Оборудование, установленное в системе водозабора, стоит недешево и требует профессиональных навыков при монтаже. Обязательное условие бесперебойной работы – грамотно организованная защита скважинного насоса от сухого хода. Опасность работы в сухом режиме заключается в сложности диагностики: устройство перестанет работать только после выхода из строя. Стоимость восстановления сопоставима с ценой нового прибора, а в случае неисправности из-за неправильной эксплуатации, оборудование не подлежит гарантийному ремонту, производитель обязательно указывает в инструкции рабочую среду. По этой причине рекомендуется установка специальных защитных электроприборов на все виды скважинных насосов.

Защита скважины должна быть комплексной. Необходимо учесть все основные факторы, которые могут привести в негодность устройства для перекачки воды:

  • Гидроудар: резкое повышение давления на входе. В результате резких колебаний давления возникают механические повреждения элементов корпуса, крыльчатки.
  • Взвеси твердых частиц. Плохая фильтрация – причина попадания внутрь устройства мелких нерастворимых включений.
  • Сухой ход. Устройство работает, перекачивая воду. Если вместо воды внутри появляется воздух – ситуация чревата перегревом, деформацией деталей, падением мощности.

Последствия сухого хода: поврежденная крыльчатка

Причины поломок скважинных насосов ↑

Ситуации, когда скважинное оборудование начинает работать в нештатном режиме, могут быть вызваны:

  1. Некорректным расчетом мощности. Самая распространенная ошибка – установка мощного погружного устройства в скважину с низким дебитом. Прибор быстро выкачивает большой объем жидкости, и вода не успевает наполнять емкость.
  2. Неправильной установкой. Если насос установлен на недостаточной глубине, при малейшем понижении уровня возникает опасность сухого хода. При чрезмерном опускании устройства может возникнуть ситуация, когда оборудование засасывает вместе с заиленной жидкостью песок, отверстие на входе забивается грязью.
  3. Сезонным изменением дебита. Защита насосов для скважин обеспечит корректную работу в жаркую погоду, когда уровень воды падает и возникает необходимость регулировки мощности оборудования.

Сухой ход: чем опасен и как справиться с проблемой ↑

Чем опасен сухой ход для оборудования? Конструкция моделей погружных насосов предусматривает использование воды в качестве средства защиты. Холодная жидкость охлаждает внутренние поверхности механизма, обеспечивает рабочее давление. Кроме того, для оборудования, используемого на глубине, нет возможности организовать классическую систему смазки трущихся деталей: эту функцию также выполняет вода. Результат даже кратковременной работы в сухом режиме – перегрев, деформация деталей, сгорание двигателя. Для защиты оборудования необходимо установить устройства, моментально отключающие насос при прекращении поступления воды.

Защита скважинного насоса от сухого хода должна быть подобрана с учетом типа оборудования и характеристик скважины. Производители предлагают системы для колодцев, общих централизованных трубопроводов, скважин разной глубины. Также специалисты рекомендуют учитывать производительность источника, мощность насоса. Существенно ограничить выбор может специфика устройства скважины: диаметр трубы, место расположения и тип насосного оборудования. Однозначно стоит получить консультацию опытного специалиста перед покупкой и установкой.

Готовые решения с датчиками давления

Типы устройств и особенности их применения ↑

Все электронные системы защиты работают по общему принципу: отключают насос, если возникает опасность сухого хода или регистрируется отсутствие воды внутри устройства. После нормализации уровня воды оборудование запускается в обычном режиме.

Виды устройств:

  1. Поплавковые системы. Достаточно простой механизм с размещением контактной группы внутри поплавковой камеры. Если уровень жидкости снижается, контакты внутри камеры размыкаются, блокируется электропитание насоса, оборудование прекращает работу. При повышении до минимально допустимого уровня, контакты автоматически замыкаются, насос возобновляет работу. Провод поплавковой системы встраивается в цепь питания электронасоса. Преимущества системы: демократичная цена, простота монтажа. Недостатки: ограничения в использовании из-за слишком объемной камеры поплавка. Идеально подходит для колодцев.

    Камера поплавка с кабелем

  2.  Проточные реле. Такие устройства целесообразно использовать для защиты от сухого хода скважинных насосов, которые используются для поддержания давления внутри трубы во время активного водоразбора. Встроенные датчики фиксируют рабочее давление на входе и на выходе. Кроме давления, специальный датчик регистрирует проток жидкости внутри оборудования. При отсутствии воды реле блокирует работу насоса.

    Реле с датчиками для измерения давления

  3. Электродные системы с реле уровня. По аналогии с поплавковым механизмом используют датчики (электроды), которые опускают в скважину. Один электрод находится в крайней нижней точке, ниже которой уровень воды не должен опускаться. Второй размещают на уровне, когда включение насоса обязательно. Этот тип защиты скважины – самый надежный. Конструкция системы – универсальна, может быть использована в скважинах любой глубины, диаметра, со всеми моделями насосного оборудования. Требует профессиональной установки.

Корректный выбор глубины погружения электродов для защиты

Самостоятельный монтаж или профессиональный: можно ли сэкономить ↑

Лучше, если защита скважины будет продумана и организована до первого запуска оборудования. В этом случае можно не только предупредить неисправности оборудования, но и вовремя выявить просчеты при обустройстве скважины и монтаже оборудования.

Выбор системы, которая надежно защитит дорогой прибор, стоит доверить специалисту. Самостоятельно учесть все критерии сложно. Мастер поможет определить тип системы, который оптимален для конкретных условий.

Не удастся сэкономить на самостоятельной установке: процесс требует проведения предварительных расчетов. Некоторые системы предусматривают вмешательство в конструкцию и систему питания устройства, поэтому лучше, если монтажом займется квалифицированный специалист.

aqua-guru.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
