Элементы защиты твердотопливного котла от перегрева — ВикиВатт

Элементы защиты твердотопливного котла от перегрева Главной особенностью функционирования твердотопливных водонагревателей в сравнении с газовыми котлами отопления является инерция сжигания топлива и, как следствие, невозможность безопасной остановки системы до тех пор, пока в камере сгорания не закончится топливо. Остановить сгорание угля или дров нельзя, возможно только уменьшить интенсивность этого процесса. Следовательно, отопительная система нуждается в защите от возможного перегрева.

1. Защитный термоклапан Камера сгорания твердотопливного котла не герметична – даже при закрытой заслонке процесс тления, а то и слабого горения, продолжается. Тепла при этом выделяется не мало. Достаточно для перегрева. Как быть? Тут на помощь и приходит защитный термоклапан. Термоклапан – это кран, управляемый датчиком температуры. При определенной температуре клапан полностью откроется. Если температура снизится – клапан полностью закроется. Датчик устанавливается так же, как и датчик регулятора тяги. А вот куда установить сам клапан? Некоторые производители твердотопливных котлов встраивают в них дополнительный – аварийный теплообменник. Пропуская через него холодную воду, мы остужаем и основной теплообменник котла. В этом случае схема подключения такова:

Холодная вода через термоклапан подается к охлаждающему теплообменнику, который функционирует при температуре до +95 °С. Термоклапан открывается при нагревании котла до предельной температуры. Вода попадает в теплообменник, и он охлаждается до безопасного уровня. Этот процесс повторяется до тех пор, пока температура котла не снизится до 60 °С. Что делать, если аварийного теплообменника нет? Можно использовать бойлер для приготовления горячей воды (ГВС). Получится следующая схема:

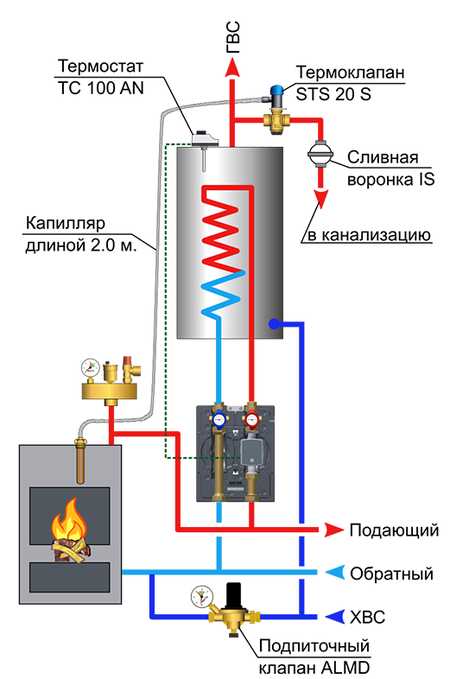

Работает она следующим образом. При перегреве котла термоклапан STS начинает сбрасывать горячую воду из бойлера в канализацию. Холодная вода заполняет бойлер – термостат ТС 100 это видит и включает насос загрузки бойлера – котел остывает. Отличная схема: автоматическая подпитка не нужна, котел не страдает, качество теплоносителя не страдает.

2. Буферная емкость Защитный термоклапан вещь очень полезная, но зачем терять тепло, сбрасывая его в канализацию. За дрова то вы свои деньги платили, не так ли? Лучше тепло в буферную емкость загнать. Буферная емкость служит для нескольких целей. Она аккумулирует тепло, получаемое от теплогенератора, и по мере необходимости подает его в систему отопления. Поглощая перегретый теплоноситель и смешивая его с теплой водой, она защищает систему от перегрева. Буферная емкость улучшает температурный режим работы, что увеличивает КПД котла, уменьшает расход топлива и периодичность его загрузки. Она может служить источником горячей воды для потребителя при условии наличия встроенного бака. Рекомендации по выбору объема буферной емкости разные у разных производителей, чаще всего – не менее 25 литров на 1 кВт мощности котла, а лучше – больше. Если объем буферной емкости мал, следует перестраховаться и предусмотреть установку защитного термостатического клапана на выходе из бака, так как вода в нем может нагреваться до +85°С и выше.

wiki.masterwatt.ru

Защита от перегрева твердотопливного котла

Защита от перегревания твердотопливного котла выполняется с помощью особых элементов и устройств. Если не обеспечить необходимую защиту, оборудование может просто перегреться и его трудоспособность нарушиться.

Защита от перегревания твердотопливного котла специализированными устройствами

Дабы хорошо применять твердотопливник при обогреве разных объектов, его стоит хорошо обезопасить с помощью особых элементов и устройств. Если не обеспечить необходимую защиту, оборудование может просто перегреться и его трудоспособность нарушиться. Подобный тип котлов в большинстве случаев используется в тех зданиях, к которым нет доступа сетевого газа, а это означает приходится задействовать альтернативное горючее.

Так как твердотопливник имеет принудительную движение воды по замкнутому контуру, необходимо выполнить таким образом, чтобы система была хорошо защищена от самых разных температурных отклонений. Сегодняшние электрокотлы отопления должны работать большой срок с большой степенью надёжности.

Из-за используемой в котле на твердом топливе системы верхнего горения, клиенты могут рассчитывать на экономичное применение устройства при обогреве помещений разного назначения. Твёрдое горючее существенно увеличивает возможности потребителей и они становятся независимыми от прочих видов топлива. Необходимо иметь запас твёрдого топлива, дабы исправно поставлять тепло в помещения.

Если используются тэновые отопительные котлы, необходимо обсудить вопрос по обеспечению подачи электроэнергии, и рассчитать защиту на случай скачков напряжения. Всё-таки от опасных ситуаций не застрахован никто, благодаря этому прочные приспособления для защиты будут очень полезные.

Способы защиты твердотопливного котла

Какими же способами защиты воспользоваться можно для стабильного функционирования твердотопливного котла и убрать предполагаемые несоответствия от технических норм? Ведь котлы работающие на твёрдом топливе должны работать до того момента, пока не кончится горючее в камере сгорания, а это означает потребителям приходится правильно рассчитывать кол-во топлива для процесса горения. В большинстве случаев можно достигнуть остановки при сбросе интенсивности, но все равно это не выход из положения. Нужны такие устройства, как охлаждающие трубные змеевики, которые снабжены возможностями для охлаждения тепловых носителей в тт котлах. Достигается определённый безопасный уровень и применение котла выходит более успешным и его работа будет более прогнозируемой.

Когда есть опасность появления критических температур, небезопасных для работы твердотопливного котла, сразу происходит водоподача в теплообменный аппарат, где и выполняется процесс охлаждения. Благодаря этому во время покупки таких котлов нужно интересоваться наличием добавочного оборудования с целью защиты.

Специфики обвязки и защитные элементы твёрдотопливного котла

Защита котла от конденсата


oracal.net

Защита от перегрева твердотопливного котла

Вступление

Защита от перегрева твердотопливного котла осуществляется при помощи специальных элементов и устройств. Если не обеспечить соответствующую защиту, оборудование может просто перегреться и его работоспособность будет нарушена.

Защита от перегрева твердотопливного котла специальными устройствами

Чтобы эффективно использовать твердотопливный котёл, его необходимо надёжно защитить при помощи специальных элементов и устройств. Если не обеспечить соответствующую защиту, оборудование может просто перегреться и его работоспособность будет нарушена. Такой тип котлов применяется в тех зданиях, к которым нет доступа природного газа. Значит необходимо использовать альтернативное топливо.

Так как твердотопливный котёл имеет принудительную циркуляцию воды, нужно сделать так, чтобы система была надёжно защищена от всевозможных температурных отклонений. Современные электрические котлы отопления должны работать длительный срок с высокой степенью надёжности.

Из-за применяемой в твердотопливном котле системы верхнего горения, пользователи могут рассчитывать на экономичное использование устройства при обогреве помещений различного назначения. Твёрдое топливо значительно расширяет возможности потребителей и они становятся независимыми от прочих типов топлива. Достаточно иметь запас твёрдого топлива, чтобы бесперебойно поставлять тепло в помещения.

Если применяются тэновые котлы отопления, нужно решить вопрос по обеспечению подачи электрической энергии, и предусмотреть защиту в случае перепадов напряжения. Так как от аварийных ситуаций никто не застрахован, то надёжные защитные устройства просто необходимы.

Способы защиты твердотопливного котла

Какими же способами защиты можно воспользоваться для стабильного функционирования твердотопливного котла и исключить возможные отклонения от технических норм? Ведь твердотопливные котлы должны работать до того момента, пока не кончится топливо в топке. Значит потребителям приходится правильно рассчитывать количество топлива для процесса горения.

В некоторых случаях можно добиться остановки при сбросе интенсивности, но всё равно это не выход из положения. Необходимы такие приспособления, как охлаждающие теплообменники, которые наделены возможностями для охлаждения теплоносителей в твердотопливных котлах. Достигается определённый безопасный уровень. Использование котла получается более эффективным и его работа будет более предсказуемой.

Когда появляется опасность возникновения критических температур, опасных для работы твердотопливного котла, сразу происходит подача воды в теплообменник, где и производится процесс охлаждения. Поэтому при покупке подобных котлов необходимо интересоваться наличием дополнительного оборудования для защиты.



похожие статьи:

www.otdelochnik24.ru

Защита твердотопливного котла от перегрева

Твердотопливные котлы дают возможность эффективно отапливать здания в местах, где нет подвода газа. Простота их устройства обеспечивает надежность и долговечность их эксплуатации. Применение принципа верхнего горения позволяет существенно снизить расход топлива, необходимый для обогрева здания. Однако они не всегда являются полностью независимыми от электропитания. В системе отопления, где циркуляция теплоносителя осуществляется принудительно, с помощью электрического циркуляционного насоса, необходима защита твердотопливного котла от перегрева. Предупредить возникновение аварийных ситуаций необходимо на этапе монтажа обвязки котельного оборудования. В этом случае ее выполнение не потребует больших дополнительных затрат.

Почему возникает необходимость защиты твердотопливного котла от перегрева?

Применение котла на твердом топливе в составе системы отопления, где происходит естественная циркуляция теплоносителя, иными словами в системе гравитационного типа, позволяет достичь полной энергонезависимости. Но для обеспечения нормальных условий функционирования котла в такой системе необходимо применение металлических труб, причем их диаметр обычно больше, чем в случае принудительной циркуляции теплоносителя. Это значительно повышает затраты на устройство системы отопления. К тому же гравитационная система предоставляет недостаточно возможностей для регулирования работы котлового оборудования. Ее применение может требовать частых дозагрузок топлива и его нерациональному расходованию.

Гораздо больше возможностей дает система отопления, в которой с помощью циркуляционного насоса организована принудительная циркуляция теплоносителя. Введение малого контура в такую систему позволяет эффективно регулировать температуру теплоносителя. Однако применение насоса, работающего от электросети, вносит свои сложности в эксплуатацию системы отопления.

При отключении электричества (планового или аварийного), насос перестает работать. Циркуляция теплоносителя в системе отопления приостанавливается. Инерционность процесса сгорания топлива в твердотопливных котлах не позволяет прервать работу котла и нагрев теплоносителя. Котел продолжает вырабатывать тепловую энергию, а теплоноситель не отдает ее отопительным приборам. Происходит перегрев котла. Если не обеспечена защита твердотопливного котла от перегрева, то есть не происходит съем тепла в аварийной ситуации, перегрев может привести к повреждениям котельного оборудования.

Способы защиты твердотопливного котла от перегрева

1. Заводы-изготовители котлов рекомендуют для предупреждения перегрева подавать в систему холодную воду из водопровода. Такую схему нежелательно применять по двум причинам.
Во-первых, при отключении электричества в 80% случаев водопровод тоже перестает работать (отключается все оборудование). В гидроаккумуляторе, конечно, есть небольшой запас холодной воды. Однако его не хватает для преодоления перегрева.
Во-вторых, в качестве теплоносителя часто применяется не вода, а дорогостоящий антифриз. При возникновении аварийной ситуации в канализацию будет сбрасываться около 140-150 литров антифриза.

2. Можно подключать циркуляционный насос к аккумуляторным батареям или источникам бесперебойного питания.
Статистика показывает, что при стандартных отключениях электричества 50-60% источников бесперебойного питания не срабатывает. Их эксплуатация требует постоянного внимания. Необходимо проведение регулярных регламентных работ, проверка зарядки и срабатывания аккумуляторов, длительности их работы. Если они неисправны, котельное оборудование в случае аварии выходит из строя.

3. Защита твердотопливного котла от перегрева может быть обеспечена путем включения аварийной схемы в обвязку котла. Например, если при отключении насоса включается аварийный контур с гравитационной циркуляцией. Такой контур невелик, он не сможет обогреть все здание. Он выполняет только функцию теплосъема в аварийной ситуации. Если он не включается в общую систему отопления, приходится тратить дополнительные средства на часть приборов и оборудования, которая будет задействована только в случае отключения электричества.

4. Самым эффективным и не требующим дополнительных расходов способом защиты твердотопливного котла от перегрева является задействование аварийного контура в штатном режиме работы системы отопления. В этом случае в разных частях системы применяется принудительный и гравитационный тип циркуляции теплоносителя. В аварийном режиме принудительная циркуляция прекращается, продолжает работать только небольшой гравитационный контур.
Такая схема обвязки надежно защищает котел и не требует больших затрат.

http://intehproekt.com

legkoe-delo.ru

Защита твердотопливного котла от перегрева

Твердотопливные котлы предназначены для отопления зданий в местах, где нет подводки газа. Они используют как топливо дрова и уголь и не предусматривают дозированную его подачу, также невозможно внезапно прекратить горение. Если происходит отключение электроэнергии, останавливается и насос, который обеспечивает раздачу теплоносителя. Поэтому важно защитить систему от перегрева. Эту задачу выполняют на этапе монтажа оборудования.

Необходимость защиты твердотопливного котла от перегрева

Энергонезависимость может быть достигнута с помощью применения твердотопливного котла, который основан на системе гравитационного типа с естественной циркуляцией. Но, чтобы смонтировать такую систему, необходимы металлические трубы большего диаметра, чем в случае циркуляции теплоносителя, что влечет за собой увеличение затрат на отопление. Гравитационная система дает недостаточно возможностей для регулировки работы отопительного оборудования и требует частых дозагрузок топлива.

Система отопления с циркуляционным насосом более эффективна, благодаря введению малого контура. Но электрический насос может усложнить эксплуатацию системы. При перебоях с электричеством, насос останавливается. А котел продолжает работать и нагреваться, не отдавая тепло отопительным приборам, что приводит к его перегреву. Именно поэтому, чтобы избежать поломок котла, необходимо произвести съем тепла.

Способы защиты твердотопливного котла от перегрева

  • Рекомендации изготовителей котельного оборудования заключаются в использовании холодной воды из водопровода. Однако это нежелательно, так как при отключении электричества может прекратиться и водоснабжение. Так же в качестве теплоносителя часто применяют достаточно дорогой антифриз, который будет сброшен в канализацию;
  • существует возможность подключения циркулярного насоса к источникам бесперебойного питания и аккумуляторным батареям. По статистике эти источники не работают в 50-60% случаев. Чтобы этого не произошло, необходимо проводить работы по поддержанию их дееспособности;
  • важным способом является включение аварийной схемы в обвязку твердотопливного котла, которое приводит к теплосъему при аварии. Аварийная схема должна быть включена в общую систему;

применение аварийного контура в обычном режиме – это самый эффективный способ избежать проблем с отоплением. Здесь используют гравитационный и принудительный тип циркуляции в разных частях системы. При аварии работает исключительно гравитационный контур.

sibkotel.ru

Все о защите твердотопливных котлов от перегрева и образования конденсата

  • Главная
  • Статьи
  • Защита котла на твердом топливе от перегрева и конденсата

Приобретая отопительный котлоагрегат, необходимо думать о безопасности эксплуатации прибора, ведь перегрев может привести к аварийной ситуации или даже к взрыву. Стоит не забывать, что образование конденсата на теплообменнике вредит котлу не меньше. Наиболее остро этот вопрос стоит при эксплуатации котла на твердом топливе. Чтобы перестраховать себя от возможных тяжелых последствий, нужно тщательно выбирать котел и схему монтажа.

Способы борьбы с конденсатом.

Для большинства твердотопливных котлов в некоторых случаях характерно выпадение влаги на внутренних стенках. Чаще всего так происходит оттого, что вода в нижней части котла еще не успела нагреться, а топливо в топке уже хорошо разожглось и нагнетательный вентилятор функционирует в полную силу, таким образом больше нагревая верхнюю часть теплообменника. Именно большая разница температур между подачей и обраткой вызывает конденсат. Оседая на стенках, он вступает в реакцию с отходами горения, что становится причиной ускоренной коррозии металла и образованию налета сажи на теплообменнике. Из-за этого время эксплуатации котла уменьшается. Решением данной проблемы станет включение трехходового термостатического клапана, с температурой пропуска теплоносителя 55-60 °С в схему обвязки. Защита котлоагрегата от образования конденсата происходит по данной схеме: вода движется по малому контуру через условную перемычку, пока теплоноситель в котле не нагреется до рекомендованной температуры эксплуатации котла. После набора нужной температуры трехходовой клапан начинает постепенно подмешивать воду из системы (обратки) в котловой контур, и отдавать горячий теплоноситель в систему отопления на обогрев или другие нужды. Благодаря этому, получается избежать перепада температур, и, соответственно, образования конденсата.

Рекомендации по защите твердотопливного котла от чрезмерного нагревания.

Основные причины, из-за которых возникают перегрев и закипание в котлах:

  • закрытие не до конца воздушной заслонки, которую контролирует механический регулятор тяги с цепочкой;
  • перепады в подаче электроэнергии;
  • неисправность механического терморегулятора или электронного блока управления, из-за которой может не закрываться дверца подачи воздуха и не отключится вентилятор нагнетания.

Когда котел работает через электронную автоматику и теплоноситель в системе циркулирует с помощью насоса, тогда от чрезмерного нагревания ваш котел смогут защитить резервные источники питания в виде блоков бесперебойного питания или электрические генераторы, ведь при исчезновении питания сети ни автоматика, ни насос не будут работать. Обратите внимание! Можно сделать систему независимой от электроэнергии, если правильно ее смонтировать и сделать гравитационной (самотечной) с естественной циркуляцией. Другими словами, если вы хотите иметь энергонезависимый котел, тогда вам подойдет котел без вентилятора и электронного блока управления, управление такого котла осуществляет механический регулятор тяги. Если проблемы возникли не из-за перепадов электроэнергии, а из-за возможно неправильно подобранного котла (большой запас мощности или купили котел в неутепленный дом, а потом утеплили) то незаменимым решением станет буферная емкость, которую подключают к системе отопления так, что даже при отсутствии питания насосов теплоноситель с котла самотеком циркулирует в буферную емкость.

Некоторые производители твердотопливных котлов монтируют в котел защиту от перегрева в виде вмонтированного в теплообменник самого котла или выносного отдельно стоящего теплообменника. Его принцип работы заключается в том, что при достижении определенной температуры котла (обычно это 95 градусов Цельсия), через этот теплообменник пропускается холодная вода из системы общего водоснабжения, которая охлаждает перегретый котел. Данный вид защиты может не сработать, если у вас нет напора воды в центральной системе водоснабжения.

Защита от перегрева с помощью специального клапана безопасности.

Следует отметить, что данный клапан не является предохранительным клапаном (клапаном сохранения давления). Клапан безопасности срабатывает при достижении котлоагрегатом максимальных температур (порядка 105 градусов Цельсия). В отличие от встроенных охлаждающих змеевиков, данный клапан монтируется таким образом, что при срабатывании он скидывает горячий теплоноситель в канализацию, а в систему отопления поступает холодная вода из системы центрального водоснабжения. Данный клапан не зависит от электричества. Для его нормальной работы также необходимо наличие напора в системе центрального водоснабжения. Надо иметь в виду, что если система отопления наполнена незамерзающей жидкостью, то данный метод защиты уже не подходит.

Использование монтажной схемы с аварийным байпасом.

Наиболее распространённым и надежным решением является установка котлового циркуляционного насоса с использованием обходной ветки (байпас) с обратным клапаном. Его принцип работы очень прост, при остановке насоса, обратный клапан открывается, и теплоноситель циркулирует самотеком. В таких схемах также рекомендуют устанавливать буферную емкость. Ёмкость позволяет аккумулировать тепловую энергию, которую дает котел. Если система отопления выполнена «самотеком», то установку насоса рекомендуется также подключать с использованием обходной ветки с обратным клапаном.

Для правильной работы системы с байпасом необходимо соблюдать данные требования:

  • использовать обратный клапан только лепесткового типа, и установку самого клапана совершать только в горизонтальном положении;
  • объем теплоаккумулятора подобрать под котел, его должно хватить на одну полную закладку топлива в котел;
  • в контуре обвязки котла и буферной емкости использовать только стальные трубы с увеличенными диаметрами, при этом соблюдая необходимые уклоны для возможной естественной циркуляции.

Выводы.

Выбирая метод, который позволит защищать котел от перегрева и образования конденсата, руководствуйтесь правилами пользования отопительными приборами. Зачастую производитель твердотопливных котлов в инструкции по эксплуатации указывает рекомендованные схемы обвязки котла. И тогда, вы сможете быть уверенными на все 100 % в безопасной эксплуатации вашего котла.


*Данная статья написана в ознакомительных целях, при организации систем отопления настоятельно рекомендуем обращаться к квалифицированным специалистам. Схемы обвязки твердотопливных котлов показаны для примера.

boilershop.com.ua

Как защитить твердотопливный котел от перегрева и конденсата

Покупая и устанавливая твердотопливный котел, надо обязательно учесть особенности его эксплуатации, а именно – высокую вероятность перегрева в нештатных ситуациях, что может закончиться серьезной аварией и даже разрушением водяной рубашки агрегата (взрывом). Также немалый вред может нанести образование конденсата на стенках камеры сгорания, что случается при определенных режимах работы. Чтобы исключить подобные неприятности, должна быть предусмотрена защита твердотопливного котла от перегрева и конденсата, о чем и пойдет речь в нашей статье.

Как избавиться от конденсата в топке котла?

В котлах на твердом топливе может выпадать влага на внутренних стенках камеры сгорания. Это происходит, когда дрова уже разгорелись и вентилятор наддува (если он есть) работает в полную силу, а вода в системе отопления еще холодная.

От перепада температур и возникает конденсат, который, смешиваясь с продуктами горения, оседает на стенках камеры. Этот налет вызывает коррозию металла, вследствие чего срок службы котла значительно сокращается.

Примечание. Котлы с чугунным теплообменником не боятся коррозии, но, в свою очередь, чувствительны к резким перепадам температуры теплоносителя.

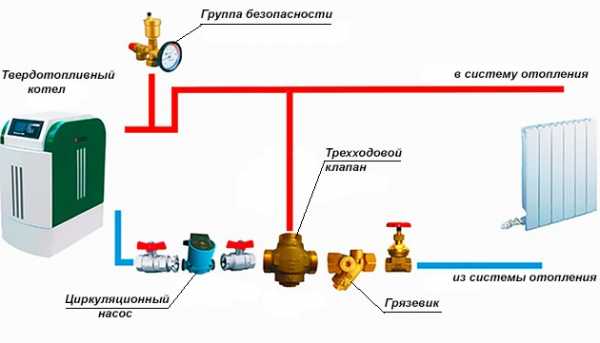

Решить данную проблему несложно, надо лишь включить в схему обвязки трехходовой термостатический клапан, настроенный на температуру теплоносителя 55—60 ºС, как показано на рисунке ниже. Действует защита твердотопливного котла от конденсата следующим образом: пока вода в котле не нагреется до заданной температуры, она циркулирует по малому контуру. После достаточного нагрева трехходовой клапан постепенно подмешивает воду из системы. Таким образом, перепада температур и конденсата в топке не возникает.

Внедрение в схему смесительного узла также защищает чугунный теплообменник от перепада температур теплоносителя, поскольку клапан не даст возможности попасть холодной воде внутрь теплогенератора.

Способы защиты котла от перегрева

Чрезмерный нагрев и закипание теплоносителя в агрегатах на твердом топливе может случиться в процессе эксплуатации по таким причинам:

  • отключение электроэнергии;
  •  вышла из строя электроника или датчик температуры, тогда может не отключаться вентилятор поддува или не закрываться дверца зольника;
  • воздушная заслонка, управляемая механическим термостатом с цепным приводом, закрылась не до конца.

Самый популярный метод защиты котла от перегрева при внезапных и частых отключениях электричества – это использование блоков бесперебойного питания либо электрических генераторов. Вообще, предусмотрительный хозяин, проживающий в местности с частыми отключениями электроэнергии, должен подумать об этом заблаговременно и принять все меры по обеспечению энергонезависимости своей системы отопления.

Совет. Чтобы система была энергонезависимой, надо ее рассчитать и сделать гравитационной с естественной циркуляцией теплоносителя. Отопительное оборудование нужно подобрать как можно проще, где отсутствует электронный блок управления и дутьевой вентилятор для котла.

Поскольку помимо аварийной ситуации с отключением электричества бывают и другие неисправности, приводящие к перегреву, то наличие независимых источников электроэнергии не панацея, нужны более универсальные решения. Вот они:

  • установка двухходового защитного клапана;
  • введение в схему обвязки байпаса для естественной циркуляции, отводящего тепло в буферную емкость или теплоаккумулятор.

Примечание. В некоторых моделях твердотопливных агрегатов внедрена защита от перегрева с помощью встроенного или выносного теплообменника. В случае аварии через него пропускается холодная вода из водопроводной сети. Такое решение можно использовать и тем, кто взялся изготовить котел на твердом топливе своими руками.

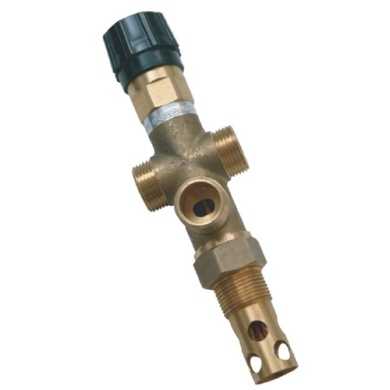

Использование клапана безопасности

Это не одно и то же, что предохранительный клапан. Последний просто сбрасывает давление в системе, но не охлаждает ее. Другое дело — клапан защиты от перегрева котла, что отбирает из системы горячую воду, а вместо нее подает холодную, из водопровода. Устройство – энергонезависимое, присоединяется к подающей и обратной магистрали, водопроводной сети и канализации.

При температуре теплоносителя свыше 105 ºС клапан открывается и благодаря давлению в водопроводе 2—5 Бар горячая вода вытесняется из рубашки теплогенератора и трубопроводов холодной, после чего уходит в канализацию. Как присоединяется клапан защиты твердотопливного котла, показано на схеме:

Недостаток этого способа защиты заключается в том, что она непригодна для систем, наполненных незамерзающей жидкостью. Кроме того, схема неприменима в условиях, когда отсутствует централизованное водоснабжение, ведь вместе с отключением электроэнергии прекратится и подача воды из скважины или бассейна.

Схема с аварийным байпасом

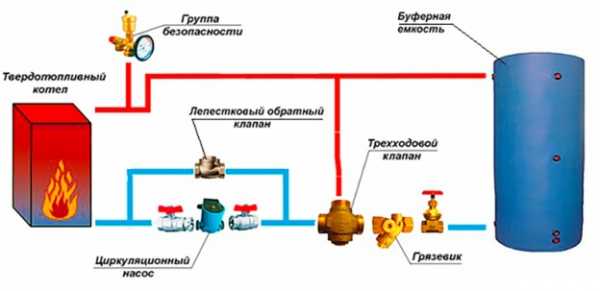

Практически не имеет недостатков представленная ниже схема защиты твердотопливного котла от перегрева:

При отключении электричества остановится циркуляционный насос, который во время работы поддавливает лепесток обратного клапана, чем препятствует движению воды через байпас. Но после остановки клапан откроется и теплоноситель продолжит циркуляцию естественным образом. Даже если в это время произойдет какая-то авария с твердотопливным котлом и нагрев воды не остановится, то тепло будет отводиться в буферную емкость, пока дрова в топке не прогорят.

Правда, здесь требуется выполнение нескольких условий:

  • наличие теплоаккумулятора или буферной емкости достаточного объема;
  • трубы котлового контура до емкости должны быть стальными, с увеличенными диаметрами и надлежащими для естественной циркуляции уклонами;
  • обратный клапан – только лепесткового типа, монтируемый в горизонтальном положении.

Заключение



Схему и способ защиты лучше подбирать в соответствии с условиями эксплуатации. В одном случае будет достаточно электрического генератора, в другом не обойтись без байпаса и буферной емкости. Но использование последней считается предпочтительным, в некоторых странах западной Европы эксплуатация теплогенераторов на твердом топливе без буферной емкости вообще запрещена.

Источник

openstroi.ru
