Защита трубы от дождя – Как и чем заделать щель между трубой и крышей?

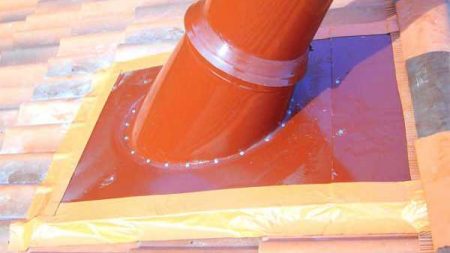

Как и чем заделать щель между трубой и крышей?

Для того, чтобы вывести трубу дымохода или вентиляции на крышу, в уже готовом покрытии проделывают отверстие, поэтому в месте прохода неизбежно образуется щель. Как бы не было велико мастерство кровельщика избежать появления зазора не удастся. Эта статья расскажет, как заделать трубу на крыше, чтобы достичь полной герметичности стыка и изолировать элементы стропильного каркаса от дождя или снега.

Содержание статьи

Последствия не заделанного стыка

Чтобы вывести печную трубу через кровлю в ней выпиливают отвесите большего диаметра, поэтому между стенками дымохода и кровельным материалом остается щель. В независимости от ширины зазора он является большой проблемой, с которой сталкиваются домовладельцы, строители. Чтобы устранить этот дефект и защитить подкровельное пространство от проникновения атмосферной влаги, используют уплотнители, фартуки, воротники, сделанные своими руками или купленные. Не заделанные щель между крышей и трубой дымохода чревата следующими последствиями:

• Повышенный износ кровельного материала. Большинство материалов для гидроизоляции крыши лучше защищены от проникновения влаги снаружи. Влага, проникающая через не заделанный зазор, попадает на внутреннюю поверхность кровли, со временем разрушает ее.
• Уменьшение срока эксплуатации стропильного каркаса. Заливающаяся вода попадает на элементы стропильного каркаса, которые изготавливают из древесины. Это приводит к загниванию, преждевременному разрушению стропил.
• Снижение эффективности утеплителя. Материалы для теплоизоляции крыши при намокании теряют свои свойства, становясь менее эффективными.
• Повышение влажности на чердаке. Повышенная сырость на чердаке становится причиной тяжелого, спертого воздуха, негативно отражается на внутренней отделке помещения.

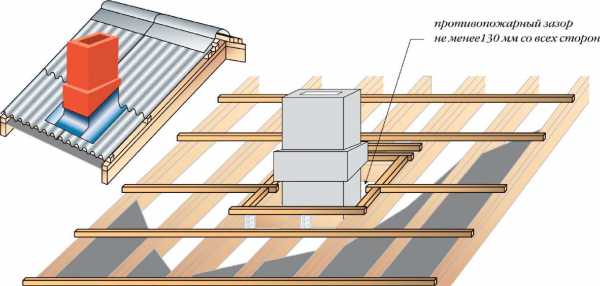

  Зазор для предотвращения возгорания стропил от нагретой трубы

Важно! Способ заделки щели между трубой и кровлей зависит от ее размера, типа используемого кровельного материала и формы дымохода. Если расстояние меньше 5 мм, вполне можно обойтись термостойким герметиком на силиконовой основе. Закрыть зазор, ширина которого 1 см или более, можно с помощью цементного раствора, фартука, специального уплотнителя.

Заделка с помощью раствора

Для заделки щели между трубой дымохода и крышей с покрытием из шифера или черепицы, используют влагостойкий цементный раствор и декоративный воротник. Это самый доступный способ своими руками изолировать чердак и стропила от влаги. Для этого требуется сухая строительная смесь, вода, емкость для замешивания, стальные уголки и воротник. Монтажные работы выполняют в следующем порядке:

1. Щель между кровлей и внешней стенкой трубы обкладывают уголками из нержавейки. Если дымоход овальной или круглой формой можно использовать резиновый уплотнитель на клейкой основе.
2. Через оголовок дымохода надевают декоративный воротник из оцинкованной стали, закрепляют его с помощью саморезов.
3. В зазор между воротником и трубой заливают предварительно замешанный вязкий раствор и дают ему застыть в течение 1 дня.
4. Через сутки проверяют качество заливки и степень застывания раствора. Из листа листовой стали изготавливают поверхность для отведения жидкости. Для этого в нем вырезают отверстие, диаметр которого соответствует размеру воротника, надевают на оголовок и фиксируют саморезами.

   Заделка зазора с помощью раствора и декоративного воротника из нержавейки



   Создание опалубки для изоляции цели между трубой и крышей с помощью раствора

Важно! Чтобы конструкция получилась надежной и не разрушилась при первом же серьезном ливне, используют качественный водостойкий цемент. В противном случае на нем появятся трещины, через которые вода протечет внутрь стропильного каркаса.

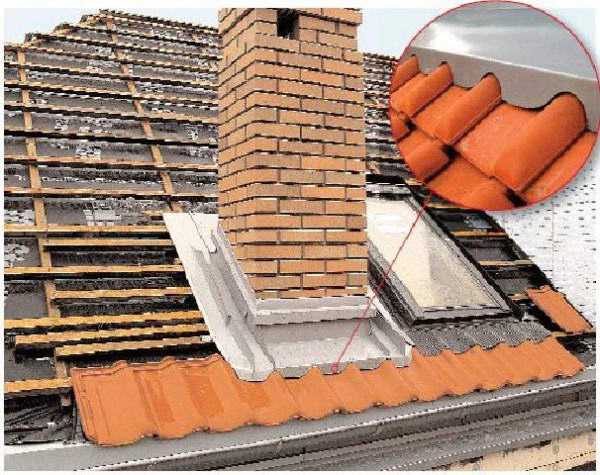

Заделка с помощью стального фартука

Чтобы своими руками заделать зазор между трубой дымохода и кровельным материалом на крышах из металлочерепицы и профнастила используют специальные фартуки. Они изготавливаются из оцинкованной стали в цвет кровли в виде доборных элементов. С помощью них можно надежно и эстетично изолировать щель, для этого действуют в следующем порядке:

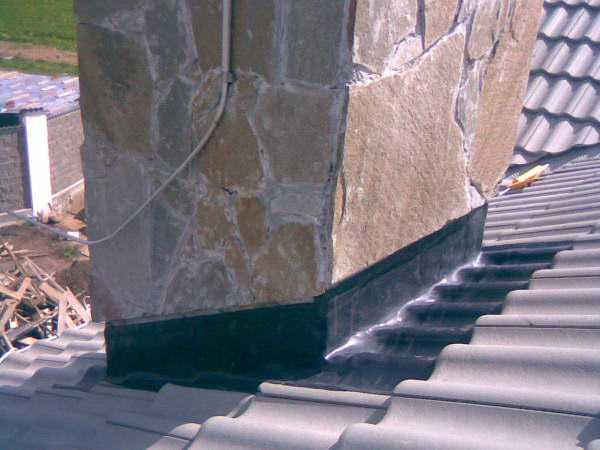

1. По периметру трубы прокладывают полосы гидроизоляции шириной 30 см, заводя края вверх, фиксируя на стенке с помощью герметика или клейкой ленты.

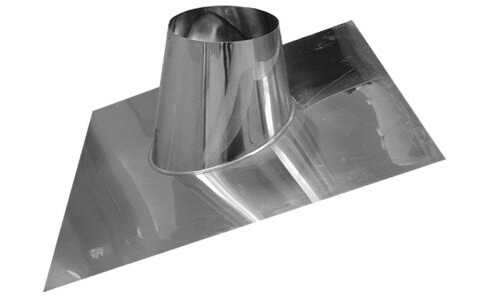

2. Для закрытия промежутка в месте вывода дымохода используют металлические пристенные профили. Нижнюю крепежную полочку заправляют под кровельный материал и фиксируют на стропила силиконовым герметиком с влагостойким составом. Верхнюю полку крепят к стенке трубы.
3. Устанавливают декоративный фактур из оцинкованной стали с полимерным покрытием. Он представляет собой комплект доборных элементов, которые соединяются внахлест друг с другом и крепятся с помощью с помощью саморезов к трубе и кровельному материалу.

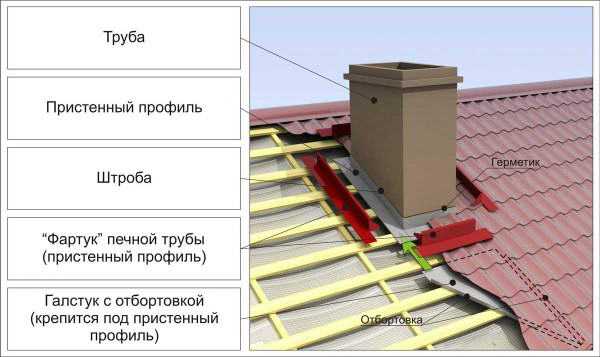

Схема крепления фартука для изоляции зазора

Монтаж декоративного фртука

Важно! Фартук можно изготовить своими руками из листовой стали. Однако, заводская продукция выглядит более эстетично, презентабельно. В качестве крепежа при работе на кровле используют особые кровельные саморезы, снабженные резиновым оголовьем, которое при закручивании расплющивается, закрывая отверстие от проникновения воды. Если под рукой таких шурупов нет, из резины вырезают прокладки, используя их с обычными саморезами.

Заделка с помощью резиновых фартуков

Строительные магазины для заделки зазоров в местах прохождения трубы через крышу из любого материала предлагают использовать резиновые фартуки Мастер Флэш или уплотнительные ленты Вакафлекс:

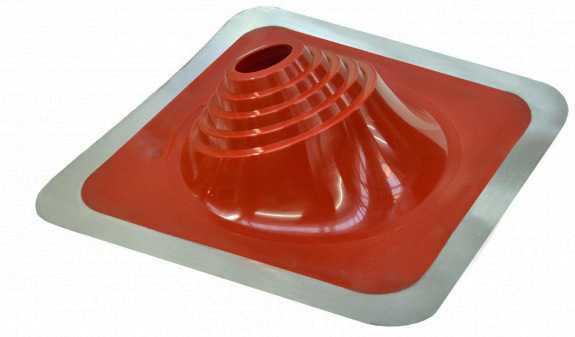

• Мастер Флэш – эластичная проходка на каучуковой основе в виде ступенчатой воронки, армированной алюминиевой сеткой внутри. Она подходит для крыш с любым уклоном скатов, любым кровельным материалом. Каучуковый фартук надежно защищает зазор от проникновения жидкости. Чтобы подогнать фартук под размер трубы, его обрезают до нужного диаметра. На скат фартук фиксируют саморезами, а к трубе – с помощью стального хомута.

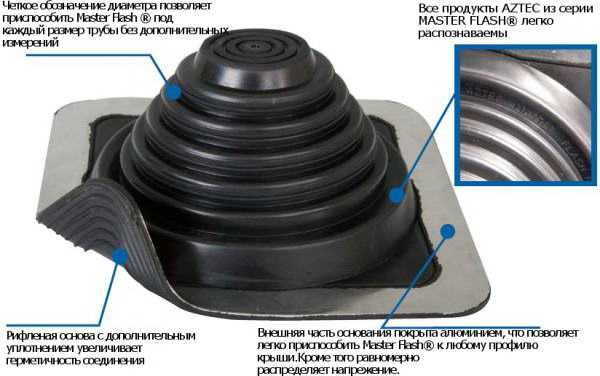

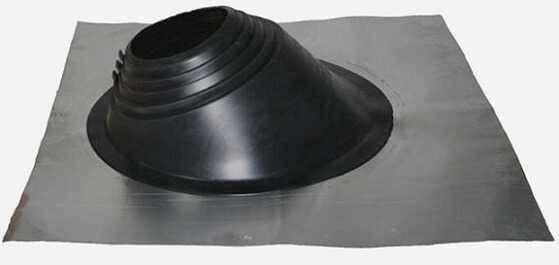

  Проходка из каучука Мастер Флэш

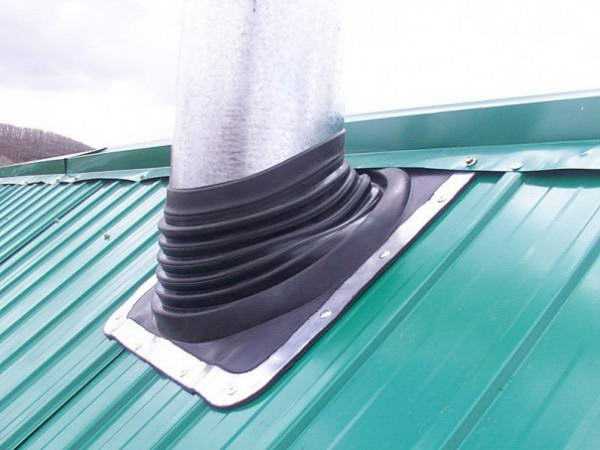

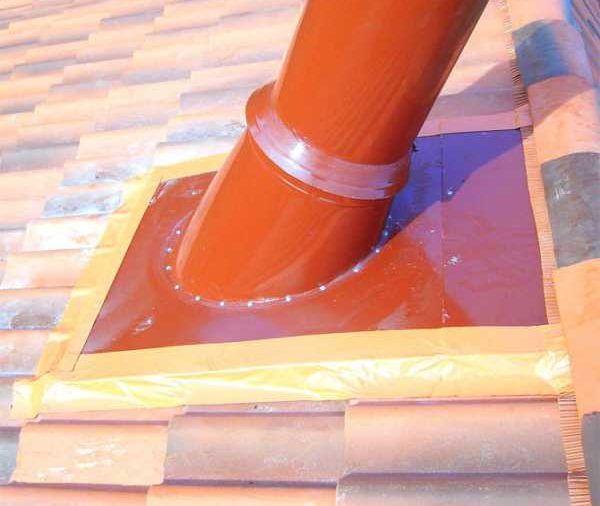

  Изоляция стыка эластичным фартуком Мастер Флэш

• Вакафлекс – каучуковая лента на клейкой основе. Ее используют для герметизации стыков мягкой кровли со стенками трубы. Внутренняя сторона усилена сеткой из алюминия. Она имеет высокую эластичность, принимает любую форму, легко фиксируется на скат. Ленту Вакафлекс используют в комплексе с декоративными фартуками и воротниками.

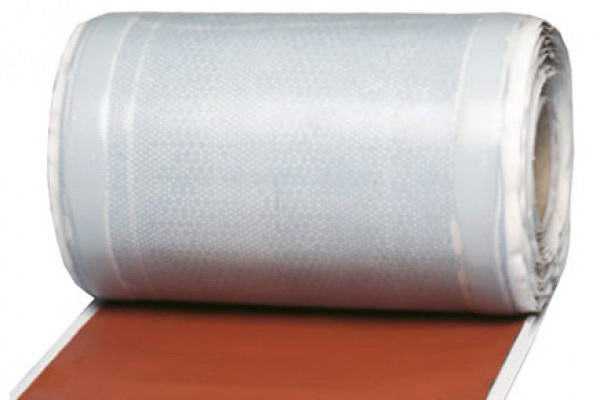

  Каучуковая самоклеящаяся лента Вакафлекс

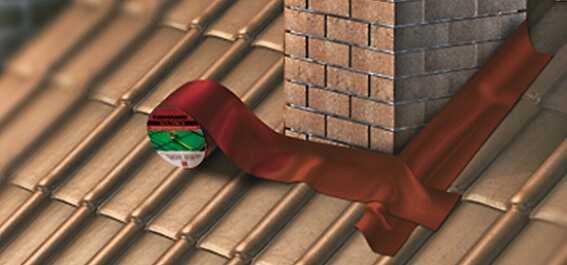

  Изоляция места прохода трубы через кровлю лентой Вакафлекс

Обратите внимание! Чтобы устранить щели большого размера в них предварительно утрамбовывают волокнистый уплотнитель, а потом заливают битумной мастикой или заполнятся монтажной пеной. После этого место прохода оформляют с помощью декоративного воротника. Учтите, что воротники производят со стандартным углом, который подбирается в соответствии с уклоном ската крыши и диаметром дымохода.

Главное условие долгой эксплуатации крыши – максимальная герметичность, которую достигают, изолируя даже незначительные зазоры. Какой бы способ заделки вы не выбрали, помните, что надежная защита от проникновения влаги важнее привлекательного вида.

Видео-инструкция

krovlyakrishi.ru

Как обеспечить эффективную работу дымоходов отопительной системы?

Печные трубы старинных замков были увенчаны защитными колпаками. Называли их по-разному — грибок, флюгарка или дымник. Каждое здание венчал флюгер с фамильным гербом или вензелем владельца.

С переходом на центральное отопление эта традиция была временно забыта, но архитектурные ретро-тенденции снова популярны. Камины и печи есть в современных загородных домах.

Печные трубы отопительной системы загородного дома защищены от дождя и снега колпаками.

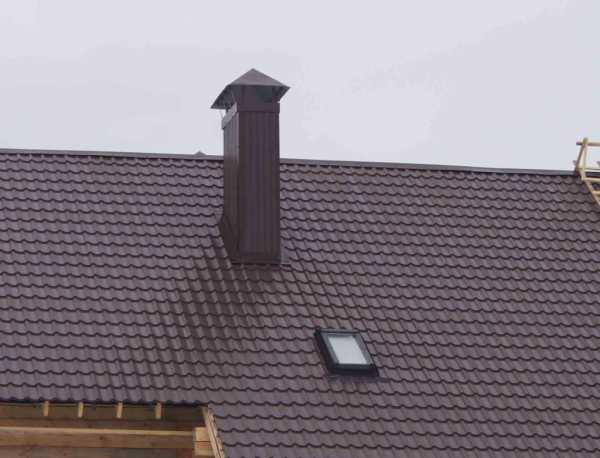

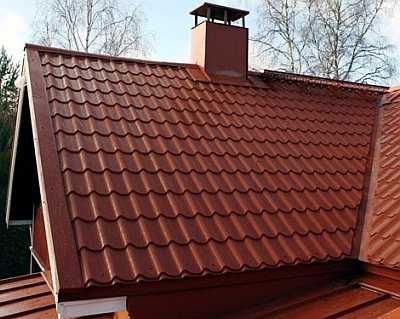

Козырёк на дымоход является обязательным атрибутом кровли современных зданий. Дизайнеры предлагают стильные варианты оформления, идеально дополняющие фасад. Конфигурация зависит от материала и формы выходного отверстия газоотводного канала.

Дымник служит защитой от ветра, дождя, снега и помогает отопительной системе работать эффективно

Функции

Навесы на дымоход обеспечивают отвод газов, защищают внутреннюю полость от попадания дождя и снега, исключает турбулентность, вибрацию и шум.

Дополнительные функции:

• увеличивают тягу;
• защищают газоотводный канал от мусора и птиц;
• сохраняют от разрушения;
• создают привлекательный вид.

Советуем подробнее прочитать о флюгере для дымохода на нашем сайте.

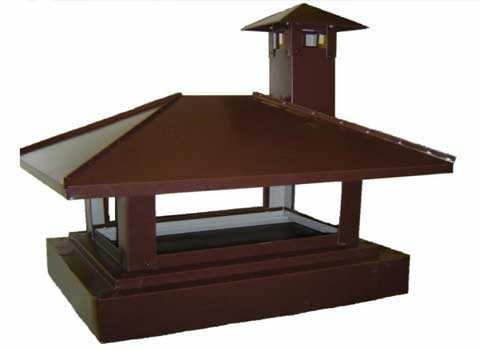

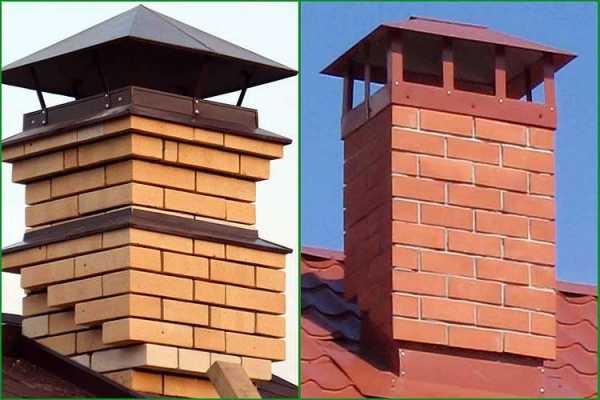

Козырёк имеет оригинальный дизайн и состоит из основания (колпака) и крышечки (капельника) для отвода влаги.

Два близко стоящих газоотвода нельзя накрывать общей конструкцией. Необходимо установить отдельные дымники с разницей по высоте 50 см.

Читатели считают данные материалы полезными:

• Установка керамического дымохода своими руками, советы и рекомендации
• Ставим теплообменник на дымоход самостоятельно

Материалы

Защитные навесы изготавливают из алюминия, стали с оцинковкой и нержавейки. Колпаки из меди самые долговечные и красивые. В некоторых случаях их дополняют декоративной защитной сеткой и отражающими тепло экранами.

Виды

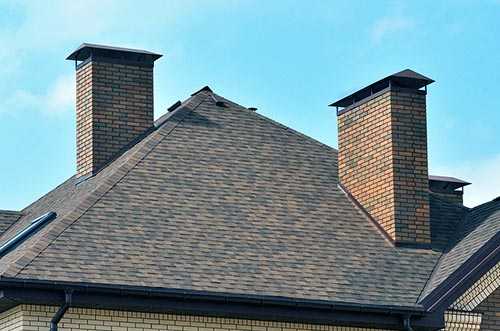

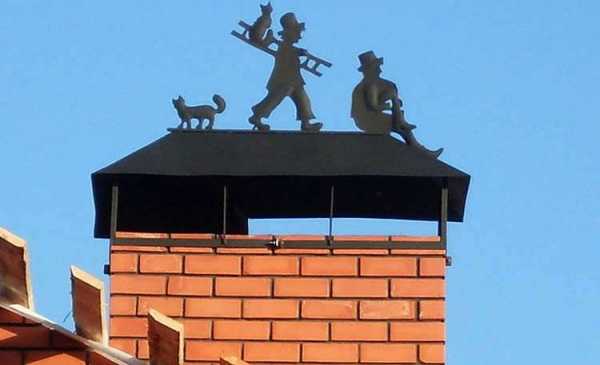

Накрывка дымохода является функциональным украшением и визиткой зданий. Блестящие на солнце медные дымники с флюгером трудно не заметить.

Видео: изготовление козырька для дымохода

По форме и оформлению козырьки подразделяются:

• на плоские;

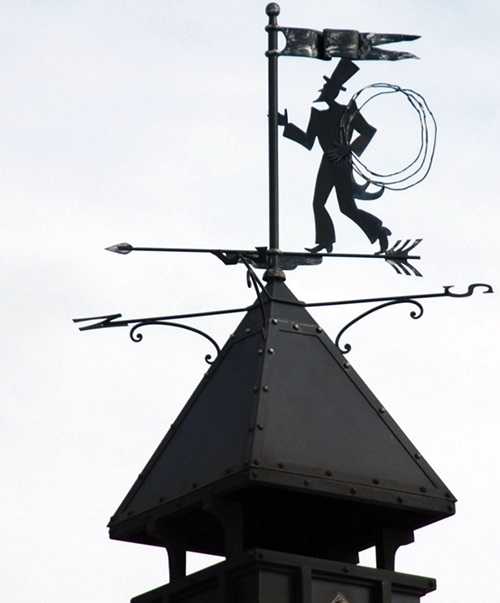

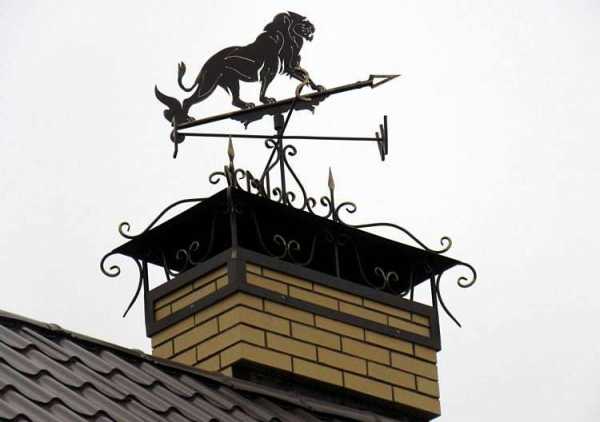

• с флюгером;
• с четырёхскатной кровлей;

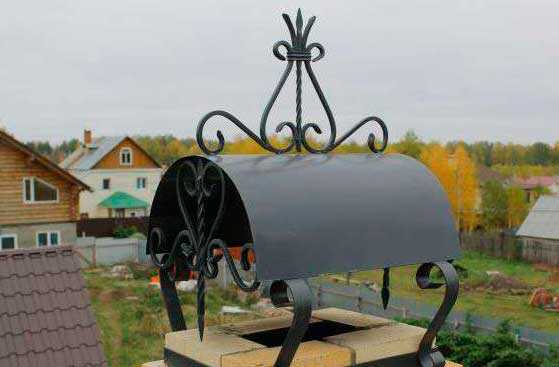

• с полукруглой и открывающейся крышкой.

Этот материал отлично дополнят следующие публикации:

• Обзор дымоходов для печи из различных материалов
• Правила установки дымоходов: выводим дымоходную трубу через стену

Защита дымоотводов круглого сечения

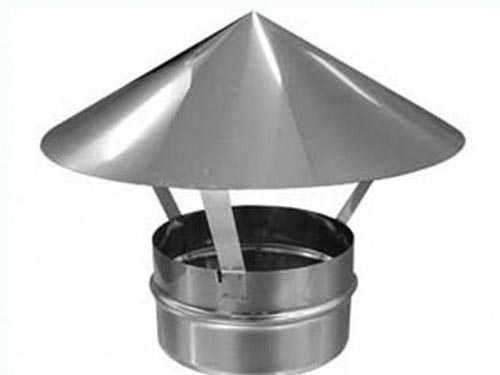

Дымопроводы круглого сечения удобно защищать грибком. Шапочку на стойках закрепляют на основании, диаметр которого на 5 мм больше трубы.

Грибок на дымоход легко закрепляется на верхушке и отлично работает в вертикальных, угловых и горизонтальных воздушных потоках. Воздушные массы скользят на поверхности грибка, захватывают дым, разогреваются и устремляются вверх. Благодаря этому тяга увеличивается, газы быстро удаляются наружу. Низовой ветер создаёт мини-вихри под зонтиком капельника. Удаление дыма немного замедляется.

Шапочка для защиты дымохода в виде грибка обязательно должна выступать за край.

Диаметр шляпки должен быть больше периметра дымопровода.

Как обеспечить постоянную тягу?

Тяга в печных трубах на крышах сложной конфигурации часто бывает непостоянной. Поток воздуха отражается от одного из скатов, задувается в газоход и уменьшает тягу. Для обеспечения постоянной тяги на крышах сложной конфигурации используются флюгарки. Они легко разворачиваются ветром, создают защиту от задувания и обеспечивают свободное удаление газов из дымового канала.

Флюгарки защищают газоотводные каналы от осадков, стекания конденсата и мусора.

Вращающиеся части должны быть выполнены из прочного устойчивого к коррозии материала. В ветреную погоду конструкция испытывает повышенные нагрузки и может пострадать от скопления наледи или снега.

При отоплении зданий твёрдым топливом в северных районах имеет смысл установить дефлекторы. Для металлических дымоотводов газового отопления больше подходят зонтики из металла с капельниками. Кирпичные дымоотводы лучше защитить колпаками с защитной сеткой и широким обрамлением для всей поверхности газохода, которая находится выше кровли.

Советуем подробнее прочитать про аэродинамический расчет дымовой трубы на нашем сайте.

Защита дымохода дымниками

Дымник на дымоход простая и удобная конструкция. Верхний отражатель устройства немного приподнят над верхним краем.

Функции:

• усиливает тягу;
• защищает от задувания ветра;
• не позволяют листве, мусору и птицам проникать в дымовой канал.

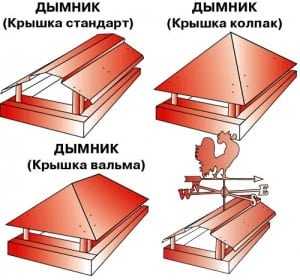

Встречается два типа дымников: с крышкой на колпаке или на кладке. Дымник может иметь и полукруглую крышку, закреплённую при помощи стоек на колпаке. Накрывка защищает печную трубу от разрушения и является украшением кровли.

Где заказать изготовление?

Защитные колпаки могут быть изготовлены в любой мастерской специализирующейся на ковке и гибке металла. Для изготовления одного изделия часто используется несколько материалов. Например, нержавейка, украшенная медными элементами с кованным или чугунным флюгером.

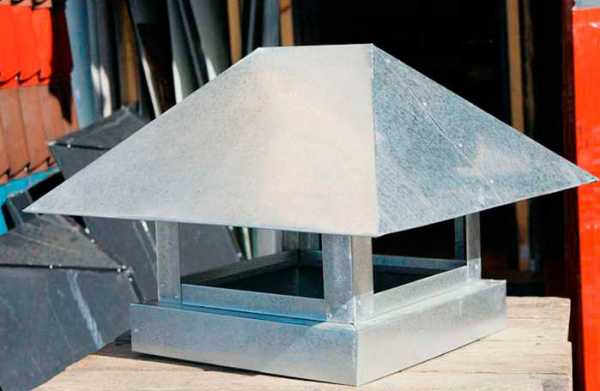

Как сделать козырёк самостоятельно?

Колпак на дымоход своими руками можно изготовить в домашней мастерской. Это несложная конструкция.

Необходимые материалы инструменты:

• зажим;
• молоток;
• маркер;
• киянка
• ножницы для листового металла;
• линейка;
• приспособления для загибки;
• уголок металлический с полками 4-5 см;
• листовой металл
• стойки.

Этапы изготовления

Подготовка

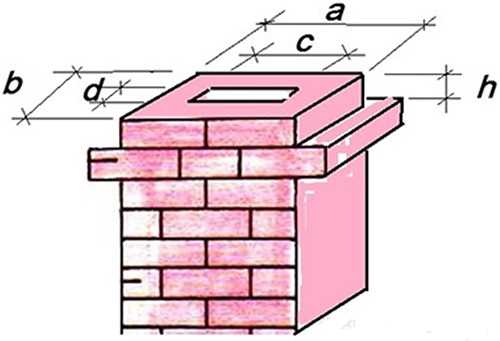

• Горизонтальную поверхность дымоотвода вместе с расширением необходимо полностью защитить.

Правильное определение размеров важнейший этап изготовления козырька на дымоход.

К величине показателей «а» и «b» добавляют 5 мм, это позволит изготовить основание с небольшим запасом. Благодаря этому колпак без особого труда наденется на дымоотвод.

• Крылья колпака могут быть выполнены двумя способами:
• согнутые под углом 90 градусов, в этом случае показатель «h» останется без изменений;
• с меньшим наклоном и уменьшением показателя «h» на 20%.

Варианты оформления крыльев в местах расширения кирпичных дымоходов.

• Заготовки изготавливают для каждого размера («а» и «b»).

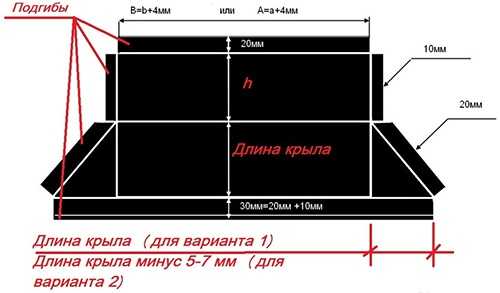

Шаблон для раскроя заготовок колпака дымохода.

• Размечают крышку.

Длина сторон:

• a + 74 мм;
• b + 74 мм.

На всех заготовках срезают уголочки и слегка надрезают на концах центральной линии. Это облегчает сборку.

Сборка

Собираем по образцу

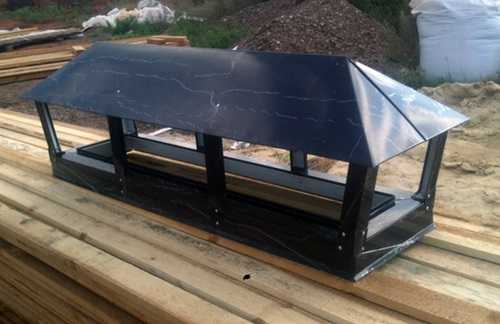

Образец козырька для установки на кирпичных дымоходах.

• Уголок закрепляют на краю стола. Он будет использоваться для точной загибки металла.
• Формируют капельник подгибанием под углом 45° 1 см кромки. Начинают с краёв и постепенно продвигаются к центру. Для удобства работы пользуются уголком. Форму придают лёгкими ударами киянки.
• В противоположную от предшествующей операции сторону под углом 90°отгибают 2 см. Получается порожек.
• Заготовку загибают по центральной оси повторно в сторону предшествующей операции. Степень загибки зависит варианта крыльев (см. рис.5) .
• Специальными приспособлениями для загибки фальцев прочно соединяют детали замковым гибом.
• 15 мм загибают под углом 90°по периметру.
• С внешний стороны крышки учётом размеров размечают прямоугольник со сторонами «c» и «d». Внутрь от намеченной линии отступают 20 мм и вычерчивают внутренний прямоугольник.
• Внутреннюю деталь в центре вырезают. Лепестки угла шириной 20 мм надрезаем по диагонали.
• Для защиты от затекания воды лепестки загибают вверх.
• К готовому основанию приваривают стойки.
• Закрепляют планки на стойки и устанавливают крышку.
• Готовый козырёк одевают на дымоотвод и закрепляют.

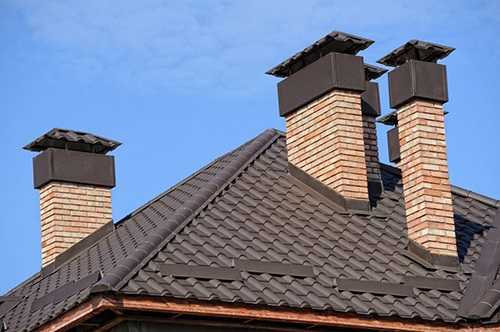

Дымоходы, защищённые и украшенные козырьками, обеспечивают постоянную тягу в любую погоду.

Хотите придать зданию неповторимый вид? Украсьте печную трубу защитным козырьком из меди с флюгером. Дымники с флюгером придают кровле привлекательный внешний вид и обеспечивают эффективное удаление продуктов сгорания.

kamin-maker.ru

Защита дымоходов от осадков

Сайт строителя

Что бы в трубу, дымоход не попадал дождь и другие осадки используют следующие технологии:

Дефлекторы – конструкции, предназначенные для улучшения истечения из горловины трубы газообразных продуктов сгорания (рис. 12 Дефлектор дымохода.), снижают возможность попадания в трубу осадков, вредное влияние ветра, делают более эффективным удаление дыма.

Если климатические условия делают необходимым увеличение эффективной высоты трубы, то устраивают изолированный удлинительный зонт (рис. 12, а).

В случаях когда ожидается сильный ветер или это требуется по условиям эксплуатации трубы (например, в жаркую погоду солнце прогревает оголовок трубы, в результате чего ухудшается, а иногда и совсем прекращается тяга), следует смонтировать диск Мейдингера. Расстояние между плоскостью диска и концом трубы (см): h = S/2D)внутр, где S – площадь поперечного сечения дымохода, см².

Традиционным решением увеличения тяги является конструкция из сборного железобетона или листового металла (рис. 12, б, в).

Известно несколько вариантов заграничных инжекционных дефлекторов (рис. 12, г, д, е, ж, з), производство которых было бы желательным. Инжек-ционные дефлекторы под действием ветра усиливают тягу трубы, поскольку воздух через них идет снизу вверх, создавая подсос в дымоходе. Без инжектора или при ветре может возникнуть такое противодавление на конце трубы, что тяга ухудшится. На трубе с ухудшенной тягой размещают так называемый продувной дефлектор типа «UD» (рис. 12, и).

Преимущество такой конструкции заключается в том, что отклоняющие поток воздуха пластины снижают отрицательное воздействие даже ураганного ветра. Более простое устройство – флюгарка (рис. 12, к) – в сущности выполняет ту же роль.

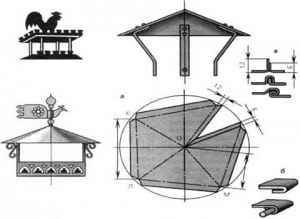

Рисунок 13. Колпаки, зонты печных труб

Целью устройства различных колпаков (зонтов) над дымовыми трубами (рис. 13) является предупреждение попадания в дымоход осадков.

Есть много примеров оригинального оформления капителей труб, которые можно видеть на зданиях памятниках архитектуры (рис. 14). В настоящее время происходит их возрождение. Оригинальные решения дефлекторов можно выполнять и самостоятельно.

Рисунок 14. Примеры оформления капителей труб

Трубу невозможно очищать через дефлектор, поэтому в стояке и в дымоходе трубы на расстоянии не более 5 м от лещадного камня делают очистное отверстие. Его закрывают герметично двойной крышкой своеобразной конфигурации (рис. 15) . Крышки очистного отверстия следует держать постоянно закрытыми, а после вскрытия, т.е. после прочистки трубы, снова их герметично заделывать.

Рисунок 15. Крышки очистного отверстия

Очистное отверстие делают в стояке трубы над плоской крышей, а в зданиях со скатной кровлей внутри чердачного пространства, если конструкции перекрытия не деревянные. При его устройстве на чердаке на расстоянии не менее 60 см от стояка трубы пол должен быть облицован негорючим материалом. Нижний край отверстия должен отстоять от пола или от трапа для прохода трубочистов на расстоянии 0,8-1,2 м. Для отопительных устройств с газовыми горелками очистных отверстий в трубах не делают.

В домах, имеющих скатные кровли, необходимо устраивать трапы для прохода трубочистов, если нет возможности устройства слуховых окон у каждой трубы, или если скат кровли крут, материал кровли скользкий, хрупкий, если здание имеет высоту более одного этажа. Настил должен быть прочным, изготовленным из нескользкого материала, со стороны ската (снизу) его ограждают прочными перилами высотой 1 м.

Справочное пособие «Дымовые трубы печей».

stroyremkom.ru

Герметизация трубы на крыше своими руками

Современная кровля состоит из нескольких слоев: утеплитель, гидроизоляция, пароизоляция. Такое устройство кровли обеспечивает защиту здания от ветра и осадков, а также удерживает тепло.

Однако практически на каждой крыше присутствуют стыки и соединения элементов, например, место стыка кровельного материала и дымохода.  В этих участках будут появляться протечки, если не выполнить их качественную герметизацию.

Как выполняется герметизация трубы на крыше будет рассказано далее в статье.



Выбор места вывода трубы

Кровельный пирог будет герметичным и надежным, если правильно выбрать место вывода вентиляционных каналов и дымохода через крышу. От места расположения прохода будет зависеть отделка стыка. Для крыши из профлиста вывод трубы делают в следующих местах:

1. На определенном расстоянии от кровельного конька (50-70 см). Подобное расположение вывода трубы предотвращает протечки крыши и снижает вероятность появления снежных карманов. Также при таком обустройстве вывода трубы нет нужды нарушать стропильную систему. Для защиты стыка между кровельным покрытием и трубой используют эластичные проходки, а также доборные элементы, необходимые для сборки фартука.

1. На конек крыши. Это место вывода трубы считается наиболее подходящим. Подобное обустройство исключает вероятность появления снежных карманов, конденсата и протечек. Но есть один существенный минус – нарушение целостности коньковой балки. В этом случае при выполнении гидроизоляции дымохода на крыше стык между кровельным материалом и трубой заливают силиконовым герметиком, а после обшивают декоративным фартуком.



Последствия некачественно выполненной гидроизоляции трубы

Если место прохода трубы или вентиляционного канала на крыше выполнить некачественно, то в дальнейшем могут появиться следующие проблемы:

1. Протечки.  При некачественной гидроизоляции дымовой трубы на крыше появляются протечки.
2. Стропильная система начинает гнить. Протекающая вода попадает на деревянные элементы каркаса крыши. Эти элементы отсыревают, а затем гниют.
3. Коррозия кровельного материала. Внутренняя часть профлистов, в отличие от внешней, не покрыта защитной полимерной пленкой. Поэтому попадание влаги под профлисты вызывает их коррозию.
4. Отсыревание слоя утеплителя. При попадании влаги на утеплитель его теплоизоляционные свойства снижаются в два раза.

Кровельное покрытие будет служить долго, если качественно отделать стык между вентиляционной или печной трубой и профнастилом. Для этих целей применяют фартук из оцинкованной стали, силиконовый герметик, каучуковые или силиконовые эластичные проходки и самоклеящиеся гидроизоляционные ленты.

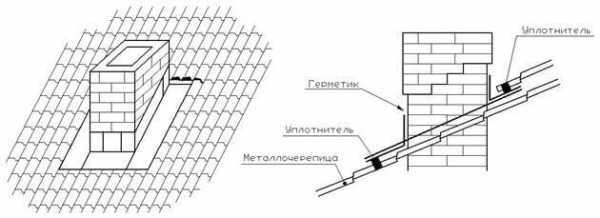

Герметизация прямоугольной трубы

Прямоугольные трубы встречаются наиболее часто. Их применяют в качестве дымохода или вентиляционного канала. Для их изготовления применяют керамические блоки или термостойкие кирпичи. Отделку места примыкания профнастила и трубы прямоугольной формы делают с помощью фартука, который представляет собой готовый фасонный элемент. Для его изготовления применяется оцинкованная сталь, окрашиваемая в тот же цвет, что и кровельное покрытие.

Процесс герметизации стыка посредством фартука состоит из следующих этапов:

1. К наружным стенкам прямоугольной трубы подклеивают пароизоляционный и гидроизоляционный материал, разрезанный при выводе дымохода наружу. Для этих целей применяется строительный скотч.
2. Делают неглубокую штробу по периметру трубы посредством угло-шлифовальной машинки. Штроба нужна для монтажа верхней планки.
3. В сделанную штробу помещают верхний край планки. Для создания дополнительной фиксации применяют термостойкий силиконовый герметик.
4. Размещают нижнюю часть фартука с нахлестом от 10 до 15 см. Фиксация осуществляется саморезами для профнастила.
5. Под нижней частью фартука размещается галстук, изготавливаемый из гидроизоляционного материала. Этот элемент предотвращает появление протечек в кровле.

Желательно, чтобы доборные элементы, применяемые для отделки стыка между профлистом и прямоугольной трубой, были сделаны из того же материала и той же расцветки, что и покрытие кровли. Легче всего устанавливать фартук, который изготовила та же фирма, что и используемые профлисты. Тогда герметизация трубы на крыше будет качественной.

Из данного видео вы узнаете, как выполняется герметизация печной трубы на крыше:

Герметизация овальной и круглой трубы

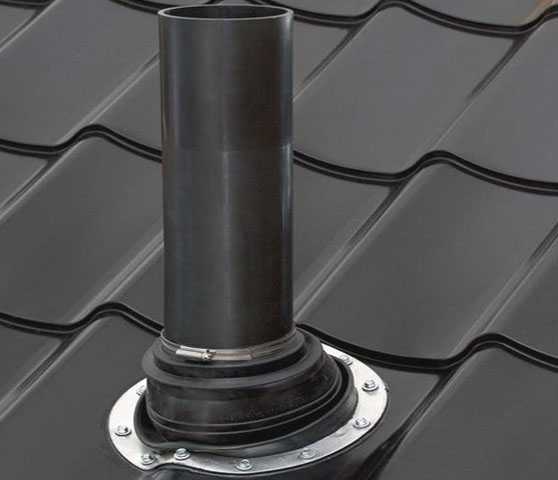

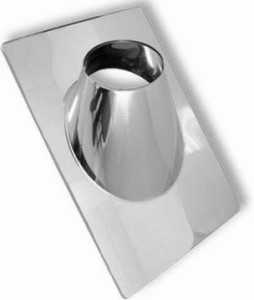

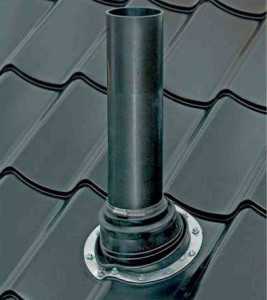

Вентиляционные трубы и дымоход на кровле из профлиста могут быть круглой формы и сделаны из оцинкованной стали. Зазор между ними и покрытием кровли заделать значительно легче. Для этих целей применяются эластичные проходки. Они гидроизолируют место примыкания профлиста и трубы. Проходки изготавливают для скатных и плоских крыш.

Герметизация трубы на крыше из профлиста выполняется следующим образом:

1. Приобрести эластичную проходку необходимого размера. Затем обрезать ее узкую часть таким образом, чтобы она очень плотно облегала трубу.
2. Снять с дымохода защитный зонтик и дефлекторы. Далее нужно натянуть до самого основания дымохода эластичную проходку.
3. Основание эластичной проходки крепят к кровле при помощи силиконового герметика, самоклеящейся основы либо кровельных саморезов.
4. На завершающем этапе на трубу устанавливается декоративный фартук. Он имеет форму колпака и выполнен под цвет кровельного материала. Этот элемент защищает проходку от механических повреждений и воздействия ультрафиолета.

Для грамотного выполнения герметизации круглой трубы необходимо правильно выбрать размер эластичной проходки. Если изделие неплотно прилегает к печной трубе, то для создания герметичности нужно воспользоваться герметиком и стальным хомутом. Следует отметить, что проходка может порваться при установке, если ее диаметр меньше диаметра трубы.

При выводе трубы через перекрытие, потолок и элементы кровли очень важно помнить о пожарной безопасности. Расстояние между трубой и защищенными от возгорания элементами должно составлять 25 сантиметров. Незащищенные элементы должны находиться на расстоянии 35 сантиметров от трубы.

Из этого видео вы узнаете, как сделать гидроизоляцию трубы на крыше:

Похожие статьи :

info-krovlya.ru

Колпак на трубу дымохода своими руками

Колпак на дымоход и его установка в доме своими руками

Типы дымоходных колпаков

Ниже мы подробно рассмотрим основные функции колпаков на дымоходы :

• красивый эстетичный внешний вид трубы;
• защита внутренней полости от попадания различного мусора;
• увеличенный срок службы дымохода, в результате защиты от атмосферных осадков;
• увеличенная тяга и невозможность падения ее под сильным порывом ветра.

Стоит отметить, что декоративные колпаки не улучшают тягу кирпичного дымохода, скорее наоборот, создают существенное сопротивление потоку вырабатываемых газов. В данном случае, исключением будут являться насадки следующих типов:

1. схожие по конструкции на промышленные вытяжные устройства;
2. флюгер – устройства.

При первом типе поток воздуха от ветра омывает цилиндрический кожух аэродинамического устройства, благодаря чему, внутри появляется незначительное разряжение.

И зонтик – дефлектор увеличивает тягу, но, при отсутствии потоков ветра он, скорее всего, создает еще более высокое сопротивление выходящим газам.

Второй тип насадок намного лучше. Корпус с лепестком флюгера вращается на трубе благодаря подшипнику. А лепесток поддерживает положение корпуса постоянно повернутым к ветру. В результате, внутри полуцилиндра появляется разрежение, и тяга существенно увеличивается. Данный колпак к тому же защищает ее от опрокидывания тяги при задувании ветра.

Основные виды дымоходных колпаков

Колпаки на трубу дымохода представляют собой различные устройства, накрывающие срез кирпичной трубы с определенным зазором для выхода газа. Линейка дымоходных труб настолько разнообразна, что всех их перечислить просто нет возможности.

А вот материалы, из которых колпаки выполнены, мы приведем ниже:

• кровельная сталь;
• медные сплавы;
• оцинкованный металл со специальным покрытием;
• нержавеющая сталь;
• сплав цинка и титана.

Простой самодельный колпак на дымоход обычно выполнен из оцинкованной стали.
Это доступный и распространенный вариант, к тому же изделие прослужит длительное время.

Минус только один – оцинкованный металл быстро потемнеет, и как следствие, колпак со временем будет выглядеть не очень красиво. Данного минуса лишен металл со специальной порошковой покраской, но и стоимость этого материала существенно выше.

Остальные материалы очень долго сохраняют свой внешний вид, и срок их службы не ограничен. Существенным недостатком можно считать только их стоимость.

Как изготовить колпак на дымоход камина своими руками

Камин и печь в собственном коттедже, бане или беседке – это сложная в инженерном плане конструкция, которая обязана отвечать всем требованиям пожарной безопасности. Для стабильного вывода продуктов горения через трубу дымохода понадобится дефлектор, перенаправляющий воздушные массы и не допускающий попадания воды и снега. Как сделать колпак на дымоход своими руками, определить наиболее практичную форму и составить чертежи?

Форма и функциональность

Основные задачи крышки на дымоотводе:

• Увеличение воздушной тяги;
• Предохранение от случайного залетания птиц в трубу;
• Сохранение кладки дымохода;
• Защита от снега и дождя.

К сведению: применение колпака повышает коэффициент полезного действия дымоотвода почти на 20 процентов.

Навершия отличаются по геометрии форм и размеров. Их разновидности обусловлены стилем фасада дома и особенностями погодных капризов местности.

1. Зонт (крышка) – защищают трубу от проникновения дождя и снега. Могут быть изготовлены в форме флюгарки, плоского покрытия или щипцовой крышки.
2. Капельник – отводит влагу от стенок трубы и останавливает появление наледи.

Изготавливают колпаки из материалов, устойчивых к разрушительному воздействию погодных явлений. Это изделие закрепляется в очень труднодоступном месте, так что лучше не экономить, и приобрести нержавеющую сталь или листовую медь.

Некоторые особенности применения колпаков:

• Дефлектор в форме полукруга больше подходит для европейского дизайна;
• Зонт с плоским верхом будет органично смотреться на коттедже в стиле модерн;
• Флюгарка с установленным флюгером может быть оборудована заслонкой, которая заставит трубу эффективно работать даже при отсутствии ветра;
• Флюгарка со щипцовой вершиной способствует интенсивному проветриванию;
• Колпаки с подвижной крышей дают возможность легко чистить дымоотвод.

Как работает колпак на дымоходе

Воздух, попадая в стенку крышки, заворачивает наверх и своим движением подтягивает дым. Дымоотвод начинает работать эффективнее и значительно усиливается тяга. При угловом или вертикальном направлении ветра, зонт тоже помогает увеличить тягу. Чтобы не возникало проблем и при низовке, нужно установить на крышку обратный конус. Кроме того, предохраняя трубу от влаги, дефлектор препятствует развитию грибка и экономит топливо.

К сведению: правильно изготовленный и надежно закрепленный колпак не должен шуметь или вибрировать даже при штормовом ветре.

Самостоятельное изготовление навершия дымохода

Сделать крышку на каминную или печную трубу не сложно самому.

Для работы нужно приготовить:

• Лист оцинкованного металла, меди или нержавейки;
• Картон и маркеры;
• Ножницы по металлу;
• Приспособления для сгибания листа;
• Аппарат для сварки.

Прежде чем приступить к изготовлению, важно тщательно измерить трубу дымохода. Потом нужно сделать макет зонта из картона. Чертежи выкройки:

Зонт должен надеваться на трубу без особых усилий, поэтому нужно при составлении чертежа оставить напуск в полсантиметра.

После примерки макета, чертёж наносится на металлический лист. Заготовку вырезают ножницами. С помощью гибов материалу придаётся нужная форма. Стыки скрепляются 3-4 клёпками. Изготовление капельников аналогично.

Кронштейны вырезаются из металлических пластин и при помощи сварки прикрепляются к фартуку и навершию. Точки сварки нужно обработать грунтовкой. Весь колпак дополнительно покрывается составом от ржавчины и краской.

После остаётся лишь одеть его на трубу камина. Все стыки нужно обработать огнестойким герметиком.

Зонт должен покрывать всю плоскость дымохода. На некоторых конструкциях есть выступ в половину кирпича, его тоже нужно прикрыть от дождя.

К сведению: зимой на колпаке может образоваться наледь или шапка снега. Важно так подобрать толщину металла, чтобы его не продавило под такой тяжестью.

Чрезмерно высокая или слишком низкая крышка не будут полноценно отводить дым, поэтому стоит сделать чертежи с учётом всех нужных параметров. Колпаком не сложно исправить дефекты дымохода, например, если он имеет недостаточную высоту.

Украсить дефлектор можно, используя кованый флюгер. Это будет долговечное и практичное решение.

Самостоятельное изготовление колпака на дымоход под силу даже начинающим мастерам. Важно аккуратно произвести замеры и выбрать качественный металл. Грамотно изготовленный дефлектор исправит недочёты в работе дымоотвода и обеспечит постоянную тягу при любой погоде. А если применить в работе немного креатива, то изделие станет украшением фасада дома.

Как сделать барбекю

Печь на дачном участке: покупка или кладка своими руками

Коптильня своими руками из барабана стиральной машины

Как сделать колпак на трубу дымохода

Ни что не вечно под луной, в том числе и дымоход. Он рушится под воздействием атмосферных осадков, ветров и другой агрессивной среды. Разрушение системы дымоотвода влечёт нарушение функционирования всей отопительной системы. поскольку кусочки кирпича связующего состава попадают в систему вытяжки дыма, перекрывают её местами. И дым уже не весь уходит в атмосферу. а частично попадает в жилище. Без очистки дальнейшее функционирование будет ущербным. Мусор, а вместе с ним и сажа будут накапливаться, и вот образовалась большая проблема.

А ведь её можно было избежать. Для этого нужен-то всего лишь колпак на трубу дымохода. Это небольшое сооружение имеет и другие названия – дымник, козырек на дымоход. дефлектор, флюгарка. Возникает вопрос, почему так много названий у такого незаметного предмета. Всё дело в том, что этот предмет из разряда «маленький, да удаленький». Ведет свое существование с давних времён и несет в своем образе прошлое. Умело сделанный дефлектор, логично завершает все строительное сооружение. Некоторые и вовсе являются произведением искусства. Итак, колпак для дымохода нужен для того, чтобы :

• защитить и обеспечить максимально долгое функционирование отопительного сооружения,
• обеспечить более мощную тягу в дымоотводе (увеличивает почти на 20 % ),
• обеспечить эстетическую завершенность всей отопительной системе и строению .

Наиболее распространенными для изготовления дымника на трубу являются такие материалы, как медь, оцинкованное железо, нержавеющая сталь. Именно эти материалы обеспечат высокую стойкость к коррозии в такой агрессивной среде. как крыша.

Нередко используют и алюминиевую пластину, сталь с полимерным покрытием, латунь. Учитывая тот факт, что колпак на дымоход находится в труднодоступном месте, следует подобрать максимально качественный материал, чтобы продлить срок службы на долгие годы. Качественную защиту трубы обеспечат вместе с зонтом юбка и фартук.

Разновидности колпаков

Время и умелые руки мастеров создали несколько типов козырьков:

• Стандартная флюгарка с четырьмя скатами.
• Флюгарка с флюгером для крыши дома.
• Колпак с полукруглым навершием.
• Колпак с плоским односторонним навершием.
• Флюгарка с открывающейся крышкой.
• Флюгарка с щипцовой или многощипцовой крышей .

Можно в общий список внести ещё один вид. Несколько десятилетий назад, когда было достаточно трудно найти материал для зонта для дымохода, находчивые хозяева делали оберег для труб из обыкновенного ведра или большой, отслужившей свой век. кастрюли, которые приспосабливали к трубе верх дном, ставя их на металлические ножки. Некоторые деревенские бани до сих пор функционируют с самодельными колпаками такого порядка. Кстати, и фартук для трубы круглого сечения тоже создавался из нескольких старых ведер .

Схемы для колпака

Чтобы сделать колпак на дымоход своими руками. необходимо произвести измерения и нарисовать чертеж. Во-первых, зонт для дымохода должен закрыть всю горизонтальную поверхность трубы, поэтому при измерении и составлении чертежа необходимо добавить ко всей площади по 0,5 см со всех сторон. Это нужно для того, чтобы конструкция легко вошла на трубу. Некоторые трубы имеют выступ (оголовок ) на полкирпича, он так же должен быть под колпаком. Именно на него и будет опираться всё создаваемое своими руками сооружение. Тело или 4 стороны зонта могут быть в виде решетки, могут иметь другие отверстия, чтобы отводить дым. Но вот стойки угловые должны присутствовать целиком в обязательном порядке. Именно на них ляжет все давление, которое будет на крышке от скопления снега, от дождя .

Затем следует сделать схему для навершия. Оно может быть круглым. Такое навершие будет уместно, если труба в сечении имеет квадрат или круг. Если же труба прямоугольная с разными парами противоположных сторон, то лучше подойдет навершие четырёхскатное. Теперь необходимо определить высоту верхней части. Нужно учесть пропорции: слишком большая и высокая верхняя часть может сгубить всю конструкцию, низкий верх не обеспечит полноценный сброс дыма .

Флюгарка может исправить некоторые недоделки или ошибки в устройстве всей отопительной системы. Так, если дымоход по какой-то причине оказался низким, то монтаж дымников на трубы – это решение проблемы. Он удлинит вашу трубу не только визуально, но и реально. На флюгарках возможно применение различных кованых элементов. Кованый зонт на дымоход – это вечное изделие, он прослужит вам и вашим детям.

Изготовление дымника на трубы без станка и профессиональных инструментов

Вариант 1

Самостоятельно колпак на трубу дымохода вырезать и собрать может практически любой человек, который держал в руках молоток и знает, чем отличается он от киянки. Для работы понадобится киянка, небольшой молоток, гибы, ножницы по металлу. Гибы – инструмент, который похож по конструкции на клещи, плоскогубцы; отличается наконечниками, с помощью которых сгибают листовой металл. Кроме этого понадобится линейка, карандаш, маркер, металлический брусок.

После того, как вырезали из металла 4 заготовки для стенок. можно начать процесс монтажа. Сначала необходимо загнуть по 0,5 мм плоскогубцами те края металла, которые будут соединением для двух частей. Край одной детали загибается на внешнюю сторону, а у другой – на внутреннюю .

Их следует совместить, гибами ещё раз загнуть, чтобы спрятать острые края, получится на месте соединения 4 слоя. Поставить на твёрдую основу и с помощью небольшого молотка соединить. Для верха можно использовать прокат с полимерным покрытием. Легче всего сделать односкатное покрытие. Соединить с основой .

Вырезать для основания прямоугольный лист из металла. Он должен быть больше, чем площадь верха трубы. Вырезать отверстие, соответствующее отверстию трубы .

• Отрезать 4 стойки из стального уголка. На концах просверлить отверстия для крепежа. Соединить с помощью крепежных деталей.
• Согнуть в дугу металлический лист, соединить получившуюся крышку с основной конструкцией .

Монтаж защитного фартука вокруг трубы

Чтобы примыкание крышного настила к системе дымоотвода было герметичным, на скате кровли устанавливается фартук. Вернее устанавливается два: внутренний и внешний. Внутренний находится под финишным крышным настилом, а внешний – над. Гидроизоляционный оклад необходим для того, чтобы талая вода не попала на чердак и в дом .

Необходим металлический листовой прокат высотой 40-45 см. Подойдет гибкая свинцовая или алюминиевая лента, которая легко режется ножницами по металлу. На трубе на высоте 20 – 25 см от стропил отмечается линия со всех четырёх сторон, которая будет параллельна настилу стропил. По этой линии прокладывается штроба глубиной 1,5 см по всему периметру. Её можно пропилить болгаркой, затем вымыть пропил или сдуть опилки.

Обустройство металлического фартука начинается с нижней стенки трубы. Взять кусок листа на 15 см длиннее ширины стенки трубы. Для ввода в штробу загнуть жесть по краю на 1 см под углом 90º в одну сторону и через 20 — 25 см загнуть оставшуюся часть под углом 90º в другую сторону, оставшиеся 20 см используйте для нахлёста под крышное покрытие. Таким образом, будет исключена протечка. Обработать так со всех четырех сторон. Края доборных элементов, вставленные в штробу, залейте теплостойким герметиком.

После того, как будет установлено финишное покрытие крыши, можно обустроить внешний фартук. Он более необходим как эстетический элемент. Поэтому подбирается для него такой материал, который будет гармоничен с крышей. Прокат с полимерным покрытием легко подобрать и по цвету и по качеству. Фартук на печную трубу круглого сечения можно приобрести в магазине, он бывает металлический с регулируемыми размерами и силиконовый (резиновый), который легко регулируется благодаря эластичности материала. Сделать вручную кровельный проход ещё проще, чем колпак на дымоход.

Крепить такую конструкцию можно только к крышной системе. поскольку усадка дома может сыграть злую шутку и преждевременно вывести из строя либо трубу, либо фартук. На трубу необходимо надеть хомут с эластичной термостойкой прокладкой .

Похожие статьи:

Флюгарки на трубу дымохода Как и из чего сделать зонтики на трубы дымохода Оголовник на дымоходную трубу Установка дымохода на крыше

Источники: http://domsdelat.ru/krisha/kolpak-na-dymoxod-i-ego-ustanovka-v-dome-svoimi-rukami.html, http://besedkibest.ru/pechi/kolpaki-na-trubu-dymohoda-svoimi-rukami.html, http://poluchi-teplo.ru/dyim/kak-sdelat-kolpak-na-trubu-dyimohoda.html

krovlya-mp.ru

обустройство выпуска трубы, альтернативные варианты заделки, герметизация зазоров

Самые сложные участки кровли – это конек, ендовы и разного рода примыкания. Если ендовы встречаются только на сопряженных или многощипцовых крышах, то с примыканиями сталкивается любой владелец дома, у которого установлен камин или печь, поскольку вывод дымовой трубы осуществляется непосредственно на крышу. Как и чем заделать трубу на крыше – этот вопрос является одним из самых обсуждаемых. Лет 50-70 назад, когда отопление было печным практически повсеместно, кирпичные трубы на крыше имели специальное утолщение – «выдру», которое не давало стекать воде по стенкам трубы. Сейчас кирпичные трубы складывают не всегда, очень часто используют серийные . Но даже при кладке кирпичной трубы утолщения на ней современные печники практически никогда не делают.

Работа с трубами квадратного или прямоугольного сечения

Фартук для прямоугольной трубы

Каждый производитель кровельных материалов обязательно выпускает к ним дополнительные доборные элементы, которые нужны, чтобы предотвратить течь на крыше со стороны фронтонов, ендов, карнизов, конька и примыканий. При выборе кровли вам нужно обязательно обратить внимание на то, какие дополнительные аксессуары к ней предлагаются, и, есть ли они в наличии, в ближайшем к вам представительстве. В крупных городах обычно проблем с доборными элементами не бывает, но периодически попадаются отзывы, в которых люди пишут, что им пришлось брать аксессуары либо иного производителя, либо того же, но для другого кровельного материала, поскольку к выбранной кровле комплектация отсутствовала. Иногда застройщики стараются снизить собственные расходы и предпочитают печную трубу герметизировать уже имеющимися материалами. Работа по установке герметичного «фартука» вокруг трубы квадратного или прямоугольного сечения зависит от выбранного вами кровельного материала:

• Для металлочерепицы или профилированного листа используются гладкие металлические фрагменты того же цвета, что и основной кровельный материал. Данные детали сзади трубы заводятся под конек, а с боков и у передней части трубы укладываются под кровельные листы на расстоянии 15-20 см. На стенки трубы детали фартука поднимаются на ту же высоту: в 15-20 см. Для того, чтобы вода не подтекала под фартук используют фирменные уплотнители и различные силиконовые герметики.
• Чем заделать крышу вокруг трубы, если в качестве кровельного материала выбрана битумная черепица? Можно использовать металлические фартуки, как в случае с металлочерепицей и профнастилом, либо монтировать фартук из ендовного ковра. Основная задача фартука с тыльной стороны трубы – развести воду в разные стороны, а с трех других сторон – не дать затечь под кровельное покрытие. Ендовный ковер или рядовую черепицу поднимают по боковым стенкам трубы на высоту 15-20 см, а стыки проклеивают битумной мастикой.

Для труб имеющих сечение больше 50х50 см, с тыльной стороны устанавливается разжелобок, который разводит стекающую воду по сторонам вне зависимости от выбранного кровельного материала.

Работа с трубами круглого сечения

Колпак для круглой трубы

Многие изготовители печей выпускают к ним тонкостенные или многослойные дымоходы круглого сечения. Чтобы изолировать такой производятся специальные металлические фартуки-колпаки, которые одеваются сверху на трубу и крепятся к обрешетке, поскольку к трубе их прикрепить нельзя. Чтобы ликвидировать щели между колпаком и трубой, для последней предусмотрен стальной хомут, имеющий термостойкую прокладку, хомут закрепляется на трубе над стыком ее с колпаком и таким образом закрывает щель.

Текущие швы на крыше хорошо герметизирует алюминиевая или медная самоклеющаяся лента. Ее клеящий слой представляет собой модифицированный битум, закрытый силиконовой пленкой. Такую ленту не нужно предварительно разогревать, она хорошо прикрепляется к дереву, металлу, пластику, цементной стяжке и другим поверхностям. Предварительно нужно очистить место будущего крепления ленты и, освободив ее от защитного слоя, с силой прижать к поверхности. Такой лентой можно закрыть места крепления металлического колпака, через который выведена круглая труба, к обрешетке крыши.

Из шифера очень часто производится с помощью обычного цементного раствора, но такой способ применим для асбестовых труб, а для металлических – он не подходит. Место стыка трубы и крыши закрывают металлической сеткой, на которую наносят раствор.

Следует все же сказать, что это не самый д

tileinfo.ru

Чем заделать щель между трубой и крышей из различного материала

Содержание статьи

Монтаж дымовой трубы в целом не составляет сложностей, однако есть некоторые места, к примеру, проходы через перекрытия, что могут вызвать сложности при отсутствии опыта. Важно помнить, что при установке дымохода следует обеспечить должную гидроизоляцию.

Заделка щели между трубой и крышей

Как бы плотно к крыше не была размещена труба, щель все равно будет присутствовать. В дождливую погоду осадки будут попадать во внутренние слои кровельного пирога и наносить непоправимый урон. Именно поэтому заделка зазоров между трубой и крышей – это важный этап возведения дымохода, которым не стоит пренебрегать.

Вернуться к содержанию ↑

Способы заделки зазоров

Самый простой способ, с помощью которого можно заделать щель между трубой и крышей – это установить сверху специальный защитный элемент – фартук. Такой элемент можно соорудить самостоятельно, однако потребуется заранее предусмотреть планки примыкания на трубе. Можно поступить еще проще – приобрести готовый кровельный проход из нержавеющей стали. Как правило, проход для дымохода имеет круглое сечение, а материалом для его производства служит оцинкованная сталь. Проход одевается на трубу, а место стыка дополнительно закрепляется стальным хомутом. Оцинкованный проход для дымохода представлен на рисунке:

Оцинкованный проход для дымохода

Если необходимо заделать небольшие зазоры между трубой и кровлей, подойдет герметик на силиконовой основе. На сегодняшний день в любом строительном магазине представлен огромный выбор герметиков, свой выбор необходимо остановить на термостойком варианте.

Кроме общих рекомендаций существует также своя специфика заделки щелей для различных кровельных материалов. Поэтому алгоритм проведения гидроизоляции отличается на шиферной, черепичной, битумной крыше, а также кровле из профнастила.

Вернуться к содержанию ↑

Заделка щелей на шиферной кровле

При необходимости заделать щель на шиферной крыше используется асбестоцементная смесь. Технология процесса такова:

1. Вырезается круглое отверстие в стальном листе, что применяется для отделки конька.
2. На трубу надевается кольцо листового асбоцемента.
3. Для полной герметичности необходимо заделать стык трубы с кровлей раствором цемента и асбеста, что разводятся в пропорции 1 к 2.
4. Также необходимо залить асбестоцементным раствором щель между трубой дымохода и листом шифера. Для этой цели можно изготовить временный ограничитель из картона.

Вернуться к содержанию ↑

Как устранить зазоры на кровле из черепицы

Оптимальный способ заделать щели на крыше из черепицы – это использовать цементно-песчаный раствор. Именно такой метод герметизации трубы обеспечит надежную защиту от попадания любого вида атмосферных осадков.

Проход через металлочерепицу

Для того чтобы произвести гидроизоляцию, необходимо:

1. Подготовить воротник из оцинкованной стали на крыше, и тем самым создать место для заполнения раствором.
2. Залить щель цементно-песчаным раствором, следить, чтобы он плотно прилегал к кровле и дымоходу.
3. Дополнительно изготовить наклонную поверхность на воротнике для отвода жидкости.

Вернуться к содержанию ↑

Варианты гидроизоляции битумной крыши

Для гидроизоляции дымовой трубы, что возвышается над битумной кровлей, используется самоклеющаяся лента Вакафлекс. Этапы выполнения работы следующие:

1. Изготовление разделки из кровельной ленты Вакафлекс.
2. Прижимание разделки футляром из трубы.
3. Заделка зазоров между соединяемыми элементами специальной битумной мастикой.

Вернуться к содержанию ↑

Заделка щелей на крыше из профнастила

Если необходимо вывести дымоотводящее устройство через кровлю из профнастила, чаще всего применяется готовая трубная разделка Мастер Флеш. Этот кровельный элемент очень удобен в использовании и может быть применен не только для профнастила, но и для других материалов крыши.

Мастер Флеш

Мастер Флеш – это фартук-колпак, что представляет собой резиновый или силиконовый фартук на алюминиевой основе.

Силиконовый Мастер Флеш имеет более широкий диапазон рабочей температуры, однако чаще всего достаточно и резинового, что выдерживает нагрузку от -50 до +130 градусов.

Заделка щелей на кровле из профнастила выглядит следующим образом:

1. Сделать отверстие в колпаке, чтобы оно было несколько меньше диаметра дымохода.
2. Одеть Мастер Флеш на трубу.
3. Под основание подложить прокладку.
4. Все стыки надежно герметизировать термостойким герметиком на силиконовой основе.
5. Прикрепить основание к крыше из профнастила шурупами.

Заделка щели на профнастиле

Бывают случаи, когда такой гидроизоляции недостаточно и в месте стыка протекает вода. Выходом из положения станет использование специальной самоклеющейся ленты, что армирована алюминием. Ее очень удобно использовать, ведь нет необходимости в предварительном разогреве перед монтажом.

Правильный выбор гидроизоляционного материала поможет защитить вашу крышу от протекания и преждевременного выхода из строя. Следование инструкциям и старательное выполнение работы убережет от любых неприятностей.

Вернуться к содержанию ↑

Как устранить течь на крыше возле трубы

Автор	Поделитесь	Оцените
Виктор Самолин

Интересное по теме:

vseotrubax.com
