Защита от перегрева твердотопливного котла

Массовое использование котельного оборудования, работающего на твердом топливе, ставит перед владельцами частных домов особые требования. Несмотря на технический прогресс, позволивший довести современные твердотопливные отопительные приборы до совершенства, работа подобного оборудования несет в себе определенную опасность. Сбои в работе, нарушения условий эксплуатации отопительной техники могут стать причинами выхода оборудования из строя в разгар отопительного сезона. В худшем случае, возникновение внештатных ситуаций с работающим агрегатом может обернуться серьезными травмами для обитателей дома, ущербом жилым строениям.

В этом аспекте одним из важнейших условий безопасной эксплуатации станет защита твердотопливного котла от перегрева. Точное соблюдение правил безопасности эксплуатации нагревательной техники, наличие дееспособной автоматики и приборов контроля, позволят обеспечить вам необходимую защиту от непредвиденных ситуаций.

Рассмотрим детальнее, на чем базируется защита котельного оборудования от перегрева. С чем может быть связано кипение теплоносителя в нагреваемом контуре и каковы последствия такого ЧП.

Причины, в результате которых может возникнуть перегрев твердотопливного котла

Еще на стадии выбора и покупки важно учитывать эксплуатационные характеристики обогревательного прибора. Многие модели, которые сегодня представлены в продаже, имеют встроенную систему защиты от перегрева. Работает она или нет – вопрос второй. Однако необходимо придерживаться определенных знаний и навыков, рассчитывая создать у себя дома эффективную и безопасную систему автономного отопления.

От условий эксплуатации зависит надежная работа нагревательного агрегата. При явных нарушениях технологических параметров отопительного оборудования и злоупотреблением стандартными правилами безопасности, высокая вероятность возникновения аварийной ситуации.

Для справки: превышение температуры в топочной камере допустимых параметров может вызвать кипение котловой воды. Результатом бесконтрольного процесса становится разгерметизация отопительного контура, разрушения корпуса теплообменника. В случае с водогрейными котлами при перегреве возможен взрыв.

Предупредить возможные негативные последствия можно еще на стадии монтажа твердотопливного котла. Правильная обвязка отопительного аппарата станет залогом вашей безопасности и надежной работы агрегата в будущем.

Если говорить детально, то в каждом случае система защиты твердотопливного котла имеет свою специфику и особенности. Каждая система отопления имеет свои плюсы и минусы. К примеру:

  • Когда речь идет о твердотопливных котлах с естественной циркуляцией теплоносителя, необходимо позаботиться о безопасности и работоспособности отопительного оборудования еще во время монтажа. Трубы в системе устанавливаются металлические. Причем диаметр таких труб должен превышать диаметр труб, используемых для прокладки контура с принудительной циркуляцией теплоносителя. Датчики, установленные на водяном контуре, будут сигнализировать о возможном перегреве теплоносителя. Предохранительный клапан и расширительный бак играют роль компенсатора, снижая избыточное давление в системе.

Существенным минусом гравитационной системы отопления является отсутствие эффективного механизма регулировки рабочих режимов твердотопливных котлов.

  • Большие технологические возможности для потребителей предоставляют двухконтурные твердотопливные котлы, работающие с принудительной циркуляцией теплоносителя в системе. Уже только наличие второго контура существенно увеличивает возможность регулировать температуру нагрева котловой воды. Единственный минус в работе такой системы является работающий насос, который может внести своей работой сложности при эксплуатации отопительной системы.

Это связано с тем, что при отключении электричества, насос перестает выполнять свои функции. Остановка циркуляционного процесса и инерционность нагревательных котлов на твердом топливе могут привести к перегреву нагревательного агрегата. Если котельная техника не оснащена бесперебойником, ситуация с отключением электричества чревата крайне неприятными последствиями.

Эффективная защита от перегрева работающего твердотопливного котла должна базироваться на механизме съема избыточного тепла, вырабатываемым нагревательным прибором.

Какие существуют способы защиты отопительной техники от перегрева

Компании – производители стараются в целях повышения потребительской привлекательности своих товаров, вносить в технический паспорт котельного оборудования любые гарантии его безопасности. О средствах защиты отопительного котла от закипания, непосвященный потребитель не имеет малейшего представления.

Существуют на данный момент следующие способы обеспечения защиты твердотопливных агрегатов, используемых для автономных систем отопления. Действенность каждого способа объясняется условиями эксплуатации котельной техники, и конструкционными особенностями агрегатов.

В большинстве случаев в техпаспорте на отопительный прибор производители рекомендуют использовать для охлаждения водопроводную воду. В ряде случаев отопительные котлы на твердом топливе оснащаются встроенными дополнительными теплообменниками. Встречаются модели котлов с выносными теплообменниками. Для предотвращения перегрева используется клапаном безопасности. Предохранительный клапан рассчитан только на сброс чрезмерного давления в системе, тогда как клапан безопасности при перегреве котла открывает доступ водопроводной воды.

Важно! При наличии чугунных нагревательных аппаратов, такая мера в корне неправильна. Чугунные теплообменники панически бояться резкого перепада температуры. Подача в контур холодной воды может привести к потере целостности корпуса теплообменника. (нагретый до высокой температуры чугун просто лопнет при контакте с холодной водой).

Превышение температуры теплоносителя отметки в 100 0С создает избыточное давление, открывающее клапан. Под действием водопроводной воды, которая подается под давлением в 2-5 бар, горячая вода из контура вытесняется холодной.

Первый аспект, который вызывает спорные моменты по поводу охлаждения водопроводной водой – отсутствие электричества, обеспечивающего работу насоса. Расширительная емкость не располагает достаточным объемом воды, достаточной для охлаждения котла.

Второй аспект, который отметает этот способ охлаждения, связан с использованием в качестве теплоносителя антифриза. При возникновении внештатной ситуации в канализацию вместе с поступающей холодной водой уйдет до 150 литров антифриза. Стоит ли этого такой способ защиты?

Наличие ИБП позволит сохранить в критической ситуации работу циркулирующего насоса, с помощью которого теплоноситель равномерно будет расходиться по трубопроводу, не успевая перегреваться. До тех пор пока хватит емкости аккумулятора, источник бесперебойной подачи питания гарантирует работу насоса. За это время котел не должен успеть нагреться до критических параметров, сработает автоматика, запускающая воду по запасному, аварийному контуру.

Другим способом выхода из критической ситуации станет установка аварийной схемы в обвязку твердотопливного агрегата. Отключение насоса может дублироваться работой запасного контура с естественной циркуляцией теплоносителя. Роль аварийного контура не в обеспечении обогрева жилых помещений, а только в возможности снять избыточную тепловую энергию при аварийной ситуации.

На заметку: установку аварийного контура можно заменить монтажом байпаса, который будет в крайних случаях отводить перегретую котловую воду в расширительный бак или тепловой аккумулятор.

Такая схема организации защиты нагревательного агрегата от перегрева надежна, проста и удобна в эксплуатации. Особых средств на ее оборудование и установку от вас не потребуется. Единственными условиями для работы такой защиты являются:

  • наличие расширительного бака или накопительной емкости в системе;
  • использование обратного клапана только лепесткового типа;
  • трубы второго контура должны быть большего диаметра, чем обычный отопительный контур.

Заключение

Оценивая технологические возможности современных твердотопливных котлов, следует думать не только о его рабочей мощности, но и заранее предусмотреть установку элементов защиты всей системы. Перегрев котла – явление частое и хорошо знакомое для обитателей частных домов. Использовать имеющиеся средства для обеспечения защиты позволит не только избежать внештатных ситуаций, но и продлит работу нагревательных агрегатов. Каждый сам воле выбирать средство и способ защиты. Одному будет достаточно установить электрический генератор, который вместе с ИБП не позволит остановиться циркуляции воды в системе. Другим владельцам частного дома, наоборот, потребуется в целях безопасности установить байпас или оборудовать запасной, аварийный контур.

По мнению специалистов, монтаж буферной емкости или установка байпаса являются наиболее действенными способами защиты системы отопления от перегрева.

На заметку: в США и в странах Европы эксплуатация твердотопливных аппаратов без буферной емкости запрещена.

znatoktepla.ru

Как защитить твердотопливный котел от перегрева и конденсата

Покупая и устанавливая твердотопливный котел, надо обязательно учесть особенности его эксплуатации, а именно – высокую вероятность перегрева в нештатных ситуациях, что может закончиться серьезной аварией и даже разрушением водяной рубашки агрегата (взрывом). Также немалый вред может нанести образование конденсата на стенках камеры сгорания, что случается при определенных режимах работы. Чтобы исключить подобные неприятности, должна быть предусмотрена защита твердотопливного котла от перегрева и конденсата, о чем и пойдет речь в нашей статье.

Как избавиться от конденсата в топке котла?

В котлах на твердом топливе может выпадать влага на внутренних стенках камеры сгорания. Это происходит, когда дрова уже разгорелись и вентилятор наддува (если он есть) работает в полную силу, а вода в системе отопления еще холодная.

От перепада температур и возникает конденсат, который, смешиваясь с продуктами горения, оседает на стенках камеры. Этот налет вызывает коррозию металла, вследствие чего срок службы котла значительно сокращается.

Примечание. Котлы с чугунным теплообменником не боятся коррозии, но, в свою очередь, чувствительны к резким перепадам температуры теплоносителя.

Решить данную проблему несложно, надо лишь включить в схему обвязки трехходовой термостатический клапан, настроенный на температуру теплоносителя 55—60 ºС, как показано на рисунке ниже. Действует защита твердотопливного котла от конденсата следующим образом: пока вода в котле не нагреется до заданной температуры, она циркулирует по малому контуру. После достаточного нагрева трехходовой клапан постепенно подмешивает воду из системы. Таким образом, перепада температур и конденсата в топке не возникает.

Внедрение в схему смесительного узла также защищает чугунный теплообменник от перепада температур теплоносителя, поскольку клапан не даст возможности попасть холодной воде внутрь теплогенератора.

Способы защиты котла от перегрева

Чрезмерный нагрев и закипание теплоносителя в агрегатах на твердом топливе может случиться в процессе эксплуатации по таким причинам:

  • отключение электроэнергии;
  •  вышла из строя электроника или датчик температуры, тогда может не отключаться вентилятор поддува или не закрываться дверца зольника;
  • воздушная заслонка, управляемая механическим термостатом с цепным приводом, закрылась не до конца.

Самый популярный метод защиты котла от перегрева при внезапных и частых отключениях электричества – это использование блоков бесперебойного питания либо электрических генераторов. Вообще, предусмотрительный хозяин, проживающий в местности с частыми отключениями электроэнергии, должен подумать об этом заблаговременно и принять все меры по обеспечению энергонезависимости своей системы отопления.

Совет. Чтобы система была энергонезависимой, надо ее рассчитать и сделать гравитационной с естественной циркуляцией теплоносителя. Отопительное оборудование нужно подобрать как можно проще, где отсутствует электронный блок управления и дутьевой вентилятор для котла.

Поскольку помимо аварийной ситуации с отключением электричества бывают и другие неисправности, приводящие к перегреву, то наличие независимых источников электроэнергии не панацея, нужны более универсальные решения. Вот они:

  • установка двухходового защитного клапана;
  • введение в схему обвязки байпаса для естественной циркуляции, отводящего тепло в буферную емкость или теплоаккумулятор.

Примечание. В некоторых моделях твердотопливных агрегатов внедрена защита от перегрева с помощью встроенного или выносного теплообменника. В случае аварии через него пропускается холодная вода из водопроводной сети. Такое решение можно использовать и тем, кто взялся изготовить котел на твердом топливе своими руками.

Использование клапана безопасности

Это не одно и то же, что предохранительный клапан. Последний просто сбрасывает давление в системе, но не охлаждает ее. Другое дело — клапан защиты от перегрева котла, что отбирает из системы горячую воду, а вместо нее подает холодную, из водопровода. Устройство – энергонезависимое, присоединяется к подающей и обратной магистрали, водопроводной сети и канализации.

При температуре теплоносителя свыше 105 ºС клапан открывается и благодаря давлению в водопроводе 2—5 Бар горячая вода вытесняется из рубашки теплогенератора и трубопроводов холодной, после чего уходит в канализацию. Как присоединяется клапан защиты твердотопливного котла, показано на схеме:

Недостаток этого способа защиты заключается в том, что она непригодна для систем, наполненных незамерзающей жидкостью. Кроме того, схема неприменима в условиях, когда отсутствует централизованное водоснабжение, ведь вместе с отключением электроэнергии прекратится и подача воды из скважины или бассейна.

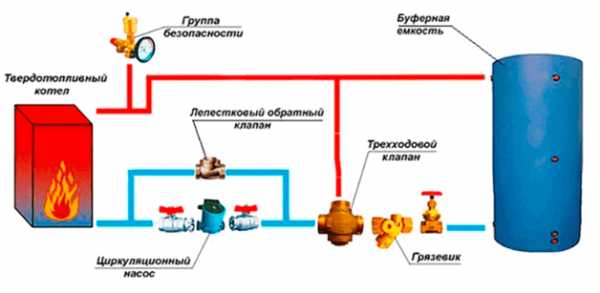

Схема с аварийным байпасом

Практически не имеет недостатков представленная ниже схема защиты твердотопливного котла от перегрева:

При отключении электричества остановится циркуляционный насос, который во время работы поддавливает лепесток обратного клапана, чем препятствует движению воды через байпас. Но после остановки клапан откроется и теплоноситель продолжит циркуляцию естественным образом. Даже если в это время произойдет какая-то авария с твердотопливным котлом и нагрев воды не остановится, то тепло будет отводиться в буферную емкость, пока дрова в топке не прогорят.

Правда, здесь требуется выполнение нескольких условий:

  • наличие теплоаккумулятора или буферной емкости достаточного объема;
  • трубы котлового контура до емкости должны быть стальными, с увеличенными диаметрами и надлежащими для естественной циркуляции уклонами;
  • обратный клапан – только лепесткового типа, монтируемый в горизонтальном положении.

Заключение

Схему и способ защиты лучше подбирать в соответствии с условиями эксплуатации. В одном случае будет достаточно электрического генератора, в другом не обойтись без байпаса и буферной емкости. Но использование последней считается предпочтительным, в некоторых странах западной Европы эксплуатация теплогенераторов на твердом топливе без буферной емкости вообще запрещена.

cotlix.com

Защита от перегрева твердотопливного котла — Офремонт

Содержание страницы

Глобальное применение оборудования для котельной, работающего на твёрдом топливе, ставит перед хозяевами личных домов специальные требования. Не обращая внимания на технический прогресс, позволивший довести современные твердотопливные дизайн радиаторы до идеала, работа аналогичного оборудования в себе несет конкретную опасность. Перебои в работе, нарушение эксплуатационных условий техники для отопления могут стать причинами выхода оборудования из строя в разгар сезона отопления. В худшем случае, появление нестандартных обстоятельств с работающим агрегатом может повернуться серьезными травмами для жителей дома, ущербом жилым строениям.

В этом нюансе одним из очень важных условий неопасной эксплуатации станет защита котла работающего на твёрдом топливе от перегревания. Неукоснительное соблюдение правил безопасности эксплуатации нагревательной техники, наличие дееспособной автоматики и приборов контроля, дадут возможность обеспечить вам должную степень защиты от чрезвычайных ситуаций.

Рассмотрим подробнее, на чем основывается защита оборудования для котельной от перегревания. С чем может быть связано кипение носителя тепла в нагреваемом контуре и каковы результаты подобного ЧП.

Причины, из-за которых может появиться перегрев котла работающего на твёрдом топливе

Еще на стадии выбора и покупки главное не забыть учесть характеристики эксплуатации обогревателя. Большинство моделей, которые на сегодняшний день продемонстрированы в продаже, имеют встроеную охранную систему от перегревания. Не прекращает работу она либо нет – вопрос второй. Однако следует придерживаться некоторых знаний и способностей, рассчитывая создать в своем доме эффектную и неопасную систему местного отопления.

От эксплуатационных условий зависит надежная работа нагревательного агрегата. При явных нарушениях инновационных показателей оборудования для отопления и злоупотреблением типовыми правилами безопасности, большая вероятность появления непредвиденной ситуации.

Для справки: превышение температуры в топочной камере возможных показателей может вызвать кипение воды в котле. Результатом бесконтрольного процесса становится разгерметизация контура отопления, разрушения корпуса теплообменного аппарата. В случае с генераторами тепла во время перегрева возможен взрыв.

Предупредить предполагаемые плохие последствия можно также на стадии монтажного процесса котла работающего на твёрдом топливе. Правильная обвязка отопительного аппарата будет залогом вашей безопасности и хорошей работы агрегата в перспективе.

Если говорить подробно, то в любом случае защитная система котла работающего на твёрдом топливе имеет собственную специфику и специфики. Каждая система обогрева имеет собственные минусы и плюсы. Например:

  • Когда речь идет о котлах на твердотопливных элементах с конвективной циркуляцией носителя тепла, нужно побеспокоиться про безопасность и работоспособности оборудования для отопления еще при монтаже. Трубы в системе ставятся железные. Причем диаметр подобных труб должен превосходить трубный диаметр, применяемых для прокладки контура с циркуляцией принудительного типа носителя тепла. Датчики, установленные на водяном контуре, будут сигнализировать о потенциальном перегреве носителя тепла. Клапан для предохранения и расширительный бачок играют роль компенсатора, уменьшая избыточное системное давление.

Значительным минусом гравитационной отопительной системы считается отсутствие хорошего механизма регулировки рабочих режимов котлов на твердотопливных элементах.

  • Высокие технологические возможности для потребителей представляют двухконтурные тт котлы, работающие с циркуляцией принудительного типа носителя тепла в системе. Уже только наличие второго контура значительно увеличивает способность регулировать температуру нагрева воды в котле. Один недостаток в работе подобной системы считается действующий насос, который может внести собственной работой трудности при эксплуатировании системы отопления.

Связывают это с тем, что при отключении электричества, насос перестает исполнять собственные функции. Остановка циркуляционного процесса и инерционность нагревательных твердотопливных котлов приводят к перегреву нагревательного агрегата. Если теплогенерирующая установка техника не оборудована бесперебойником, ситуация с отключением электроэнергии чревата очень малоприятными результатами.

Продуктивная защита от перегревания работающего котла работающего на твёрдом топливе должна базироваться на механизме съема лишнего тепла, вырабатываемым нагревательным прибором.

Какие есть способы защиты техники для отопления от перегревания

Компании – изготовители пытаются в целях увеличения потребительской привлекательности собственных товаров, вносить в техпаспорт оборудования для котельной любые гарантии его безопасности. О защитных средствах котла отопления от закипания, непосвященный покупатель не имеет малейшего представления.

Есть на текущий момент следующие способы оснащения защиты твердотопливных агрегатов, применяемых для независимых отопительных систем. Действенность любого способа поясняется эксплуатационными условиями теплогенерирующей установки техники, и особенностями конструкции агрегатов.

Во многих случаях в паспорте технического средства на дизайн радиатор изготовители рекомендуют применять для охлаждения проточную воду. Во многих случаях отопительные твердотопливные котлы оборудуются вмонтированными добавочными теплообменными аппаратами. Можно встретить модели котлов с выносными теплообменными аппаратами. Для устранения перегрева применяется клапаном безопасности. Клапан для предохранения рассчитывается исключительно на сброс чрезмерного давления в системе, в то время как клапан безопасности во время перегрева котла открывает доступ воды из крана.

Важно! Если есть наличие чугунных нагревательных аппаратов, данная мера в корне неправильна. Чугунные теплообменные аппараты панически бояться сильного температурного перепада. Подача в контур холодной воды может привести к потере цельности корпуса теплообменного аппарата. (нагретый до большой температуры чугун просто лопнет при контакте с холодной водичкой).

Превышение температуры носителя тепла метки в 100 0С выполняет лишнее давление, открывающее клапан. Под воздействием воды из крана, которая подается под давлением в 2-5 бар, горячая вода из контура вытесняется холодной.

Первый нюанс, который вызывает спорные моменты по поводу охлаждения водой из под крана – отсутствие электричества, обеспечивающего работу насоса. Расширительная емкость не располагает достаточным объемом воды, достаточной для охлаждения котла.

Второй нюанс, который отметает данный способ охлаждения, связан с применением в виде теплоносителя антифриза. При появлении непростой ситуации в канализацию одновременно с поступающей холодной водичкой уйдет до 150 литров антифриза. Нужно ли этого этот метод защиты?

Наличие ИБП даст возможность сберечь в критичной ситуации работу циркулирующего насоса, благодаря которому тепловой носитель одинаково будет расходиться по трубопроводу, не успевая сильно греться. До той поры пока хватит емкости аккумулятора, источник безотказной подачи питания гарантирует работу насоса. По прошествии этого времени котел не должен успеть нагреться до критических показателей, сработает автоматика, запускающая воду по запасному, аварийному контуру.

Еще одним вариантом выхода из критичной ситуации будет установка аварийной схемы в обвязку твердотопливного агрегата. Выключение насоса может дублироваться работой запасного контура с конвективной циркуляцией носителя тепла. Роль аварийного контура не в обеспечении обогревания помещений для жилья, а исключительно в возможности снять избыточную энергию тепла при непредвиденной ситуации.

На заметку: установку аварийного контура можно поменять процессом установки циркуляционного насоса, который станет в крайних случаях отводить перегретую котловую воду в расширительный бачок или аккумулятор тепла.

Данная схема организации защиты нагревательного агрегата от перегревания надежна, проста и удобная в работе. Специальных средств на ее оборудование и установку от вас не понадобится. Единственными рабочими условиями подобной защиты считаются:

  • наличие расширительного бачка или аккумулирующей ёмкости в системе;
  • применение клапана обратного типа только лепесткового типа;
  • трубы второго контура обязаны быть большего размера, чем традиционный контур отопления.

Заключение

Оценивая технологичные возможности современных котлов на твердотопливных элементах, необходимо думать не только о его рабочей мощности, но и заблаговременно запланировать установку компонентов защиты всей системы. Перегрев котла – явление регулярное и отлично знакомое для жителей личных домов. Применить присущие средства для оснащения защиты даст возможность не только избежать нестандартных обстоятельств, но и продлит работу нагревательных агрегатов. Каждый сам воле подбирать средство и способ защиты. Одному вполне достаточно установить электрогенератор, который одновременно с ИБП не даст возможность остановиться движения воды по замкнутому контуру в системе. Иным хозяевам личного дома, наоборот, понадобится для безопасности установить циркулярный насос или оснастить вспомогательный, аварийный контур.

Как считают профессионалы, процесс установки буферной емкости или установка циркуляционного насоса считаются самыми реальными способами защиты отопительной системы от перегревания.

На заметку: в Америке и в Европейских государствах работа твердотопливных аппаратов без буферной емкости воспрещена.

✅Защита котла от закипания ♨️ Дешевая защита твердотопливного котла от перегрева своими руками


offthevylc.ru

Как избежать перегрева твердотопливного котла — Идеи домашнего мастера

Рубрика: Советы Опубликовано 21.02.2016   ·   Комментарии: 0   ·   На чтение: 4 мин   ·   Просмотры:

Post Views: 2 264

Здравствуйте, друзья! Приходилось ли вам задумываться о том, насколько надежно защищен ваш котел от перегрева? Порой при топке твердотопливного котла температура теплоносителя достигла критического значения, а топливо все еще продолжает гореть. При этом выделяется значительное количество теплоты, что грозит серьезными последствиями как для котла, так и для всей отопительной системы в целом.





Система отопления с твердотопливным котлом инерционна. Это положительное качество твердотопливных котлов при излишнем нагреве теплоносителя может сыграть роковую роль. Сиюминутно остановить продолжающийся нагрев теплоносителя в этом случае не получится. Особенно катастрофическая ситуация возникает, если система отопления содержит полипропиленовые или металлопластиковые трубы. Их эксплуатация не рассчитана на такую высокую температуру, что неизбежно приведет к разгерметизации системы.



Надеяться в этом случае на систему безопасности, состоящую из расширительного бака, спускного клапана, автоматического развоздушника, уже не приходится. Она всего лишь защищает систему от избыточного давления. Но, когда уже исчерпан ресурс расширительного бака, растущее давление в системе приводит к срабатыванию спускного клапана, и часть теплоносителя сбрасывается из системы.



Кажется, что ситуация должна исправиться, но она только усугубляется, т.к. уменьшение объема теплоносителя ведет к более интенсивному кипению воды в котле. Температура продолжает расти, и вот…. Но не все так плохо. Производители котлов предусмотрели и такой вариант развития событий. Современные котлы оснащаются устройствами, предотвращающими перегрев котла. А вот насколько они эффективны, попытаемся разобраться в данной статье.



Установка термостатического регулятора тяги

Владельцы твердотопливных котлов, особенно в сельской местности, где нередки отключения электричества, по достоинству оценили их преимущества. Котел не требователен к топливу, энергонезависимый, недорогой. Все современные твердотопливные котлы оснащаются термостатическим регулятором тяги, предотвращающим перегрев котла.

При достижении заданной температуры регулятор тяги через цепочку опускает заслонку поддувала, предотвращая доступ воздуха в зону горения. Топливо начинает тлеть. Уменьшается выделение тепла.

Регулятор тяги не требует технического обслуживания. В случае выхода его из строя он легко заменяется.

Но такая система имеет один существенный недостаток, приводящий к потере мощности котла. Как известно, КПД твердотопливного котла достигает максимального значения только в режиме активного горения топлива. В режиме тления данный показатель уменьшается почти в два раза.



Используем охлаждающий теплообменник

Принцип его работы основан на охлаждении нагретой воды в системе отопления. Устанавливается охлаждающий теплообменник в самом котле или на его выходе. Как только температура воды достигает 95 градусов, открывается вентиль, и холодная водопроводная вода начинает поступать в теплообменник, снижая температуру теплоносителя. Для безопасной работы такой системы требуется большой объем холодной воды. Отсутствие воды в водопроводной сети в момент перегрева котла может привести к аварийной ситуации.



Проблему решает клапан переключения



Работает клапан переключения следующим образом: при нагревании теплоносителя до 95 градусов открывается термостатический клапан, и из водопровода в котел начинает поступать холодная вода, а горячая вода сбрасывается в канализацию. Постепенно температура теплоносителя уменьшается.

Для надежной работы клапана переключения требуется не только наличие воды в водопроводной сети, но и давления, достаточного для срабатывания клапана. Кроме того, постоянный долив жесткой воды в систему приводит к ее быстрому зашлаковыванию.



Установка теплоаккумулирующей емкости



Еще один способ, предотвращающий перегрев твердотопливного котла – установка буферной емкости между котлом и контуром системы отопления. Топка котла с теплоаккумулирующей емкостью производится в циклическом режиме. При этом котел во время топки работает на максимальной мощности с высоким КПД. Выделяемая при сгорании топлива энергия аккумулируется буферной емкостью. Таким образом, по завершению топки котла обогрев дома в течение 2-3 суток может осуществляться от буферной емкости, при условии, что правильно подобрана мощность котла и объема буферной емкости.



Какому же варианту защиты котла от перегрева следует отдать предпочтение? Самым надежным, позволяющим гибко использовать систему отопления, является вариант с буферной емкостью. Котел во время топки работает с максимальным КПД, экономится немалый объем топлива, увеличиваются сроки безаварийной эксплуатации котла, в морозы не приходится постоянно подкладывать топливо для поддержания в доме комфортной температуры.



Если говорить о недостатках системы отопления с буферной емкостью, то следует указать высокую стоимость самой аккумулирующей емкости. Ее цена соизмерима со стоимостью самого котла. Но эти затраты с лихвой окупятся уже через некоторое время.



На главную страницу


Post Views:
2 264

iddeas.ru

Как эффективно защитить твердотопливный котел от перегрева

Ремонт котлов отопления

Чтобы этого не произошло, еще на этапе монтажа системы отопления следует предусмотреть ряд защитных мер, которые помогут избежать расходов на дорогостоящий ремонт

До сих пор твердотопливные котлы пользуются популярностью и спросом в местах, где отсутствует возможность подключиться к системе газоснабжения. Сравнительная простота конструкции котлов такого типа обеспечивает надежность и долговечность их работы. Используемый в котлах принцип верхнего горения обеспечивает эффективность работы системы и снижает количество топлива, необходимого для обогрева жилища.

Впрочем, не все твердотопливные системы являются полностью независимыми от электрического питания. Скажем, системы с принудительной циркуляцией теплоносителя требуют подключения циркуляционных насосов к электросети, иначе котел неизбежно перегреется и выйдет из строя.

Зачем защищать твердотопливный котел от перегрева?

Полную независимость от электрической энергии обеспечивают системы отопления на твердом топливе гравитационного типа, в которых теплоноситель циркулирует по естественным законам физики. Однако такие системы требуют использования металлических труб с большим диаметром, монтаж которых трудоемок и требует дополнительных затрат.

Кроме того, системы отопления гравитационного типа не позволяют точно управлять режимами работы котлов, требуют более частой их загрузки топливом, что приводит к его повышенному расходу.

Более гибкими, с точки зрения регулирования температуры теплоносителя, являются системы с принудительной циркуляцией. В такие системы специально вводится малый контур, в котором теплоноситель разогревается быстрее, повышая эффективность работы котла и всей системы в целом. Однако слабым местом таких систем является зависимость циркуляционного насоса от электрического питания.

Если же в сети пропадает электричество, циркуляционный насос перестает разгонять теплоноситель по системе. Так как твердотопливные котлы обладают определенной инерционностью, их нельзя мгновенно отключить, а этот факт зачастую приводит к перегреву и выходу отопительного оборудования из строя.

Методы защиты твердотопливного котла от перегрева

1. Подача холодной воды. Некоторые специалисты с целью предотвращения перегрева твердотопливного котла рекомендуют организовать подачу на его вход холодной воды прямо из водопровода. Этот прием достаточно эффективен, но связан с некоторыми трудностями.

Во-первых, очень часто вместе с пропаданием электричества в сети прекращается подача водопроводной воды, так как для ее подъема зачастую используются электрические насосы.

Во-вторых, во многих системах отопления вместо воды в качестве теплоносителя используется дорогой антифриз, сливать который в канализацию будет безумно расточительным занятием.

2. Использование аварийных источников электропитания. Обычно в этом случае циркуляционные насосы параллельно подключают к аккумуляторным батареям или более модным сегодня источникам бесперебойного питания. Однако такие системы стоят недешево и требуют проведения постоянного контроля и обслуживания иначе надеяться на их эффективность в случае аварии не приходится.

3. Подключение выделенного аварийного контура. В данном случае специально создается выделенный аварийный контур гравитационного типа, который включается в работу при пропадании электричества в сети. Именно он и принимает на себя излишки тепла, созданного котлом. Такой контур не включен в общую систему отопления и играет роль защиты от перегрева. Однако параллельная система требует дополнительных затрат на покупку и монтаж оборудования, не принимая реального участия в обогреве помещений в штатном режиме работы.

4. Использование встроенного в систему аварийного контура. Это наиболее эффективный способ борьбы с перегревом котла. Небольшой контур гравитационного типа органично включен в общую систему отопления жилища с принудительной циркуляцией. При отключении электричества гравитационный контур продолжает отапливать часть помещений, принимая на себя излишки температуры.

Где отремонтировать котел отопления?

goja.ru

Как защитить твердотопливный котел от перегрева и конденсата |

Покупая и устанавливая твердотопливный котел, надо обязательно учесть особенности его эксплуатации, а именно – высокую вероятность перегрева в нештатных ситуациях, что может закончиться серьезной аварией и даже разрушением водяной рубашки агрегата (взрывом). Также немалый вред может нанести образование конденсата на стенках камеры сгорания, что случается при определенных режимах работы. Чтобы исключить подобные неприятности, должна быть предусмотрена защита твердотопливного котла от перегрева и конденсата, о чем и пойдет речь в нашей статье.

Как избавиться от конденсата в топке котла?

В котлах на твердом топливе может выпадать влага на внутренних стенках камеры сгорания. Это происходит, когда дрова уже разгорелись и вентилятор наддува (если он есть) работает в полную силу, а вода в системе отопления еще холодная.

От перепада температур и возникает конденсат, который, смешиваясь с продуктами горения, оседает на стенках камеры. Этот налет вызывает коррозию металла, вследствие чего срок службы котла значительно сокращается.

Примечание. Котлы с чугунным теплообменником не боятся коррозии, но, в свою очередь, чувствительны к резким перепадам температуры теплоносителя.

Решить данную проблему несложно, надо лишь включить в схему обвязки трехходовой термостатический клапан, настроенный на температуру теплоносителя 55—60 ºС, как показано на рисунке ниже. Действует защита твердотопливного котла от конденсата следующим образом: пока вода в котле не нагреется до заданной температуры, она циркулирует по малому контуру. После достаточного нагрева трехходовой клапан постепенно подмешивает воду из системы. Таким образом, перепада температур и конденсата в топке не возникает.

Внедрение в схему смесительного узла также защищает чугунный теплообменник от перепада температур теплоносителя, поскольку клапан не даст возможности попасть холодной воде внутрь теплогенератора.

Способы защиты котла от перегрева

Чрезмерный нагрев и закипание теплоносителя в агрегатах на твердом топливе может случиться в процессе эксплуатации по таким причинам:

  • отключение электроэнергии;
  •  вышла из строя электроника или датчик температуры, тогда может не отключаться вентилятор поддува или не закрываться дверца зольника;
  • воздушная заслонка, управляемая механическим термостатом с цепным приводом, закрылась не до конца.

Самый популярный метод защиты котла от перегрева при внезапных и частых отключениях электричества – это использование блоков бесперебойного питания либо электрических генераторов. Вообще, предусмотрительный хозяин, проживающий в местности с частыми отключениями электроэнергии, должен подумать об этом заблаговременно и принять все меры по обеспечению энергонезависимости своей системы отопления.

Совет. Чтобы система была энергонезависимой, надо ее рассчитать и сделать гравитационной с естественной циркуляцией теплоносителя. Отопительное оборудование нужно подобрать как можно проще, где отсутствует электронный блок управления и дутьевой вентилятор для котла.

Поскольку помимо аварийной ситуации с отключением электричества бывают и другие неисправности, приводящие к перегреву, то наличие независимых источников электроэнергии не панацея, нужны более универсальные решения. Вот они:

  • установка двухходового защитного клапана;
  • введение в схему обвязки байпаса для естественной циркуляции, отводящего тепло в буферную емкость или теплоаккумулятор.

Примечание. В некоторых моделях твердотопливных агрегатов внедрена защита от перегрева с помощью встроенного или выносного теплообменника. В случае аварии через него пропускается холодная вода из водопроводной сети. Такое решение можно использовать и тем, кто взялся изготовить котел на твердом топливе своими руками.

Использование клапана безопасности

Это не одно и то же, что предохранительный клапан. Последний просто сбрасывает давление в системе, но не охлаждает ее. Другое дело — клапан защиты от перегрева котла, что отбирает из системы горячую воду, а вместо нее подает холодную, из водопровода. Устройство – энергонезависимое, присоединяется к подающей и обратной магистрали, водопроводной сети и канализации.

При температуре теплоносителя свыше 105 ºС клапан открывается и благодаря давлению в водопроводе 2—5 Бар горячая вода вытесняется из рубашки теплогенератора и трубопроводов холодной, после чего уходит в канализацию. Как присоединяется клапан защиты твердотопливного котла, показано на схеме:

Недостаток этого способа защиты заключается в том, что она непригодна для систем, наполненных незамерзающей жидкостью. Кроме того, схема неприменима в условиях, когда отсутствует централизованное водоснабжение, ведь вместе с отключением электроэнергии прекратится и подача воды из скважины или бассейна.

Схема с аварийным байпасом

Практически не имеет недостатков представленная ниже схема защиты твердотопливного котла от перегрева:

При отключении электричества остановится циркуляционный насос, который во время работы поддавливает лепесток обратного клапана, чем препятствует движению воды через байпас. Но после остановки клапан откроется и теплоноситель продолжит циркуляцию естественным образом. Даже если в это время произойдет какая-то авария с твердотопливным котлом и нагрев воды не остановится, то тепло будет отводиться в буферную емкость, пока дрова в топке не прогорят.

Правда, здесь требуется выполнение нескольких условий:

  • наличие теплоаккумулятора или буферной емкости достаточного объема;
  • трубы котлового контура до емкости должны быть стальными, с увеличенными диаметрами и надлежащими для естественной циркуляции уклонами;
  • обратный клапан – только лепесткового типа, монтируемый в горизонтальном положении.

Заключение



Схему и способ защиты лучше подбирать в соответствии с условиями эксплуатации. В одном случае будет достаточно электрического генератора, в другом не обойтись без байпаса и буферной емкости. Но использование последней считается предпочтительным, в некоторых странах западной Европы эксплуатация теплогенераторов на твердом топливе без буферной емкости вообще запрещена.

Источник

stroymaster-base.ru

Защита от перегрева твердотопливного котла с верхним горением

Защита от перегрева твердотопливного котла с верхним горением


Твердотопливные котлы дают возможность эффективно отапливать здания в местах, где нет подвода газа. Простота их устройства обеспечивает надежность и долговечность их эксплуатации. Применение принципа верхнего горения позволяет существенно снизить расход топлива, необходимый для обогрева здания. Однако они не всегда являются полностью независимыми от электропитания. В системе отопления, где циркуляция теплоносителя осуществляется принудительно, с помощью электрического циркуляционного насоса, необходима защита твердотопливного котла от перегрева. Предупредить возникновение аварийных ситуаций необходимо на этапе монтажа обвязки котельного оборудования. В этом случае ее выполнение не потребует больших дополнительных затрат.


Почему возникает необходимость защиты твердотопливного котла от перегрева?

Применение котла на твердом топливе в составе системы отопления, где происходит естественная циркуляция теплоносителя, иными словами в системе гравитационного типа, позволяет достичь полной энергонезависимости. Но для обеспечения нормальных условий функционирования котла в такой системе необходимо применение металлических труб, причем их диаметр обычно больше, чем в случае принудительной циркуляции теплоносителя. Это значительно повышает затраты на устройство системы отопления. К тому же гравитационная система предоставляет недостаточно возможностей для регулирования работы котлового оборудования. Ее применение может требовать частых дозагрузок топлива и его нерациональному расходованию.

Гораздо больше возможностей дает система отопления, в которой с помощью циркуляционного насоса организована принудительная циркуляция теплоносителя. Введение малого контура в такую систему позволяет эффективно регулировать температуру теплоносителя. Однако применение насоса, работающего от электросети, вносит свои сложности в эксплуатацию системы отопления.

При отключении электричества (планового или аварийного), насос перестает работать. Циркуляция теплоносителя в системе отопления приостанавливается. Инерционность процесса сгорания топлива в твердотопливных котлах не позволяет прервать работу котла и нагрев теплоносителя. Котел продолжает вырабатывать тепловую энергию, а теплоноситель не отдает ее отопительным приборам. Происходит перегрев котла. Если не обеспечена защита твердотопливного котла от перегрева, то есть не происходит съем тепла в аварийной ситуации, перегрев может привести к повреждениям котельного оборудования.


Способы защиты твердотопливного котла от перегрева

1. Заводы-изготовители котлов рекомендуют для предупреждения перегрева подавать в систему холодную воду из водопровода. Такую схему нежелательно применять по двум причинам.
Во-первых, при отключении электричества в 80% случаев водопровод тоже перестает работать (отключается все оборудование). В гидроаккумуляторе, конечно, есть небольшой запас холодной воды. Однако его не хватает для преодоления перегрева.
Во-вторых, в качестве теплоносителя часто применяется не вода, а дорогостоящий антифриз. При возникновении аварийной ситуации в канализацию будет сбрасываться около 140-150 литров антифриза.

2. Можно подключать циркуляционный насос к аккумуляторным батареям или источникам бесперебойного питания.
Статистика показывает, что при стандартных отключениях электричества 50-60% источников бесперебойного питания не срабатывает. Их эксплуатация требует постоянного внимания. Необходимо проведение регулярных регламентных работ, проверка зарядки и срабатывания аккумуляторов, длительности их работы. Если они неисправны, котельное оборудование в случае аварии выходит из строя.

3. Защита твердотопливного котла от перегрева может быть обеспечена путем включения аварийной схемы в обвязку котла. Например, если при отключении насоса включается аварийный контур с гравитационной циркуляцией. Такой контур невелик, он не сможет обогреть все здание. Он выполняет только функцию теплосъема в аварийной ситуации. Если он не включается в общую систему отопления, приходится тратить дополнительные средства на часть приборов и оборудования, которая будет задействована только в случае отключения электричества.

4. Самым эффективным и не требующим дополнительных расходов способом защиты твердотопливного котла от перегрева является задействование аварийного контура в штатном режиме работы системы отопления. В этом случае в разных частях системы применяется принудительный и гравитационный тип циркуляции теплоносителя. В аварийном режиме принудительная циркуляция прекращается, продолжает работать только небольшой гравитационный контур.
Такая схема обвязки надежно защищает котел и не требует больших затрат.

ekspertsistem.deal.by

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
