        Воздушные тепловые завесы КЭВ

    Тепловые завесы серии КЭВ производства ОАО НПО «Тепломаш» создают направленный поток воздуха, препятствующий проникновению уличного воздуха в помещении. Основная сфера применения – в дверных проемах административные здания, офисы, торговые помещения, проходные. Благодаря ограничению поступления воздуха при открытых дверях и окнах, над которыми установлены тепловые завесы КЭВ, воздух в помещении сохраняет свою первоначальную температуру, что снижает затраты на обогрев или кондиционирование помещения. Особенно актуально использование тепловых завес в холодное время года, так как тепловые завесы с помощью нагревательных элементов нагревают струю воздуха,  который в верхней части проема предотвращает выход теплых воздушных масс из помещения, а в нижней части проема, предотвращает поступление холодного.
    Основные серии и характеристики тепловых завес КЭВ

      Воздушные завесы КЭВ серии 200Е

   устанавливаются в дверных проемах  2,0 - 2,5м,
   Степенью защиты IP21
   Мощность от 6 до 12 кВт, с возможностью трехступенчатого управления,  с режимом для обдува без подогрева воздуха.

   Номинальное напряжение 220/380В 50 Гц.
   В качестве нагревательного элемента используются электрические ТЭны
   В комплект поставки пульт дистанционного управления

      Тепловые воздушные завесы КЭВ серии 300Е

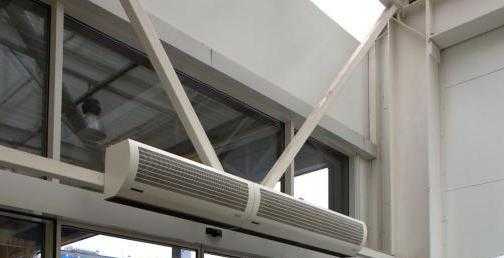

   Установка происходит в дверных проемах при входе в торговые и общественные помещения с высотой 2-3,5 метра в горизонтальном или вертикальном положении.
   Типоисполнения по мощности 6,9,11,12,15 кВт
   Номинальное напряжение 220/380В 50 Гц
   В качестве нагревательного элемента тепловые завесы данной серии могут комплектоваться как электрическими Тэнами так радиаторами для  водяного отопления
   При поставке комплектуются пультом управления, позволяющим дистанционно управлять нагревом воздуха и мощностью воздушного потока.
   Степень защиты корпуса IP21.

Тепловые завесы ОАО Тепломаш на нашем сайте

Артикул

Мощность

Ширина завесы

Режим работы

Тип завесы

КЭВ-4П121Е

4 кВт

0,77 м

*/4,2

Электрическая

КЭВ-5П121Е

5 кВт

0,77 м

*/5,1

Электрическая

КЭВ-6П201Е

6 кВт

1 м

*/3/6

Электрическая

КЭВ-6П202Е

6 кВт

1,5 м

*/3/6

Электрическая

КЭВ-9П201Е

9 кВт

1 м

*/4,5/9

Электрическая

КЭВ-9П202Е

9 кВт

1,5 м

*/4,5/9

Электрическая

КЭВ-9П301Е

9 кВт

1,5 м

*/4,5/9

Электрическая

КЭВ-12П301Е

12 кВт

1,5 м

*/6/12

Электрическая

КЭВ-12П304Е

12 кВт

1,96 м

*/9/18

Электрическая


Расшифровка обозначений серии Завеса КЭВ

тепловая воздушная завеса КЭВ – Х ХХХ Х
Х мощность кВт
П Воздушная тепловая завеса
Х номер серии
Х напряжение
    0- 380В
    1- 220В
    2- 220/380В
ХХХ номер модели
E электрический тип нагревательных элементов




Вопросы и ответы по серии Завеса КЭВ

Андрей спрашивает:

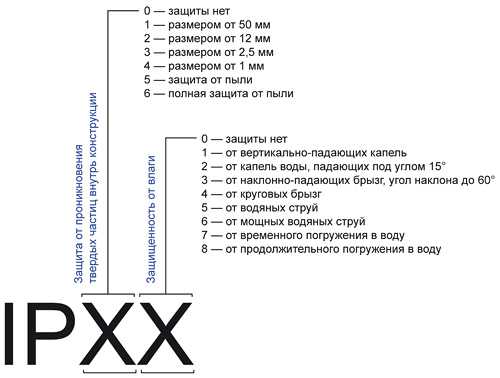

Как расшифровывается степень защиты и климатическое исполнение?

Ответ технического специалиста:

Степень защиты-система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды в соответствии с международным стандартом IEC 60529 (DIN 40050, ГОСТ 14254.

Климатическое исполнение-виды климатического исполнения машин, приборов и других технических изделий по  ГОСТ 15150-69.

Расшифровку читаем тут

www.elektro-portal.com

Тепломаш КЭВ-П4131А Тепловая завеса без обогрева

Описание товара

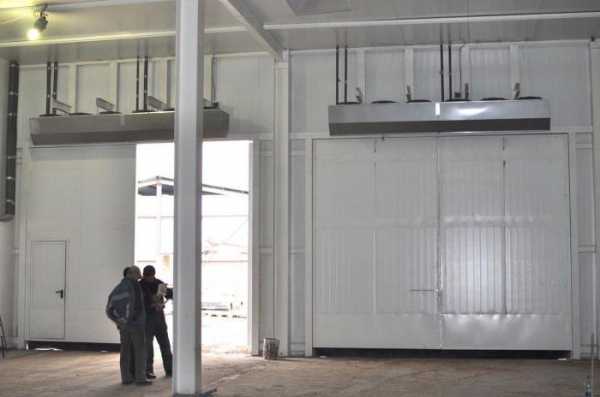

Завесы серии 400 Комфорт предназначены для защиты дверей и ворот высотой от 3,0 м до 5,0 м на рынках,

складах, стадионах, ангарах, депо, промышленных зданиях и торговых центрах.

Степень защиты, обеспечиваемая оболочкой – IP21.

Завесы устанавливаются как горизонтально, над проемом, так и вертикально, сбоку от проема (при необходимости – с обеих сторон проема).

Управление завесами осуществляется с выносного пульта, входящего в комплект поставки. Пульт управления позволяет поддерживать необходимую температуру воздуха вблизи проема и регулировать производительность и тепловую мощность завесы. Передняя панель из нержавеющей стали.

Технические характеристики

Воздушная завеса Тепломаш КЭВ-П4131А

Тип оборудования Тепловая завеса без обогрева
Источник тепла Без нагрева
Уровень шума, дБ(А) 62
Тип установки Горизонтально\Вертикально
Потребляемая электрическая мощность, Вт 265
Максимальная высота установки, м 4,5
Габариты, мм 1110x350x340
Длина завесы, м 1
Вес, кг 20.6
Класс защиты IP21
Расход воздуха, м3/ч 1500/2900
Напряжение электропитания, В 220
Максимальный ток, A 1,2
Скорость воздуха на выходе из сопла, м/с 13
Пульт ДУ Да
Количество завес, подключаемых к пульту управления, шт. 2
Брызгозащищенность Нет
Интерьерная Нет
Нержавейка Нет
Монтажные кронштейны Да
Дополнительная информация По заказу - панель из нержавеющей стали.
Гарантия 2 года

teplomash.com.ru

П А С П О Р Т КОМПАКТНАЯ ВОЗДУШНО - ТЕПЛОВАЯ ЗАВЕСА КЭВ-ПА

П А С П О Р Т КАЛОРИФЕР ЭЛЕКТРИЧЕСКИЙ ВОЗДУШНЫЙ ОБЩЕТЕХНИЧЕСКОГО НАЗНАЧЕНИЯ КЭВ 6К, КЭВ 9К, КЭВ 12К, КЭВ 18К, КЭВ 24К, КЭВ 30К

П А С П О Р Т КАЛОРИФЕР ЭЛЕКТРИЧЕСКИЙ ВОЗДУШНЫЙ ОБЩЕТЕХНИЧЕСКОГО НАЗНАЧЕНИЯ КЭВ 6К, КЭВ 9К, КЭВ 12К, КЭВ 18К, КЭВ 24К, КЭВ 30К М Е 0 5 ТУ 3442-001-54365100-2001 ТУ 3428-005-54365100-2001 Санкт- Петербург

Подробнее

П А С П О Р Т СМЕСИТЕЛЬНЫЙ УЗЕЛ

П А С П О Р Т СМЕСИТЕЛЬНЫЙ УЗЕЛ Санкт- Петербург Рис. 9. Убедительно просим Вас перед вводом изделия в эксплуатацию внимательно изучить данный паспорт! Х Х исполнение: Н наличие насоса, отсутствие буквы

Подробнее

ТЕПЛОВАЯ ЗАВЕСА ST 508 СОДЕРЖАНИЕ

ТЕПЛОВАЯ ЗАВЕСА ST 508 1 СОДЕРЖАНИЕ 1. Общие указания...2 2. Комплектность...3 3. Технические характеристики...4 4. Устройство и принцип работы...5 5. Подготовка к работе...6 6. Порядок работы...7 7. Требования

Подробнее

«АТОМ» ФК-600, 700, 800

ЧП «ТЕХАТОМ» П А С П О Р Т ПРОМЫШЛЕННЫЕ АГРЕГАТЫ ВОЗДУШНОГО МИКРОКЛИМАТА ФАНКОЙЛЫ «АТОМ» ФК-600, 700, 800 СЕВЕРОДОНЕЦК 2017г. ОГЛАВЛЕНИЕ 1. НАЗНАЧЕНИЕ... 1 2. БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ... 1 3. УСЛОВИЯ

Подробнее

тепловые завесы BHС-6 SR, BHC-9 SR

тепловые завесы BHС-6 SR, BHC-9 SR РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Перед началом эксплуатации тепловентилятора внимательно изучите данную Инструкцию и храните ее в доступном месте. ТЕПЛОВАЯ ЗАВЕСА BHC-6 SR, BHC-9

Подробнее

ТЕРМОБОКС FOODBOX ПАСПОРТ УВЕК I06 ПС г.

ТЕРМОБОКС FOODBOX ПАСПОРТ УВЕК.695255.I06 ПС 2010 г. 1 СОДЕРЖАНИЕ 1 Общие сведения об изделии....3 2 Основные технические данные.....3 3 Комплектность..4 4 Сроки службы, хранения и гарантии изготовителя...4

Подробнее

РУП «Белэлектромонтажналадка»

РУП «Белэлектромонтажналадка» БЛОК ПИТАНИЯ ОТ ТОКОВЫХ ЦЕПЕЙ БПТМ610-01 ПАСПОРТ ПШИЖ 12.00.00.00.00.007 ПС БЕЛАРУСЬ 220050, г. Минск, ул. Революционная 8, т./ф. (017) 226-88-11, 226-88-02 СОДЕРЖАНИЕ 1 Основные

Подробнее

П А С П О Р Т ТЕПЛОВЕНТИЛЯТОРЫ КЭВ-СЕ

П А С П О Р Т ТЕПЛОВЕНТИЛЯТОРЫ КЭВСЕ ТУ 486437543651215 СанктПетербург 12.214 Убедительно просим Вас перед вводом изделия в эксплуатацию внимательно изучить данный паспорт! КЭВ ХХХ Х Х Х Х Е электрический

Подробнее

тепловая завеса BHС-12 ТR, BHС-18 ТR, BHС-24 ТR

тепловая завеса BHС-12 ТR, BHС-18 ТR, BHС-24 ТR РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Перед началом эксплуатации тепловентилятора внимательно изучите данную Инструкцию и храните ее в доступном месте. ТЕПЛОВАЯ ЗАВЕСА

Подробнее

«АТОМ» АВО-10, 15, 20, 40

ЧП «ТЕХАТОМ» П А С П О Р Т ПРОМЫШЛЕННЫЕ АГРЕГАТЫ ВОЗДУШНОГО ОТОПЛЕНИЯ ТЕПЛОВЫЕ ВЕНТИЛЯТОРЫ «АТОМ» АВО-10, 15, 20, 40 СЕВЕРОДОНЕЦК 2017 г. ОГЛАВЛЕНИЕ 1. НАЗНАЧЕНИЕ... 1 2. БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ... 1

Подробнее

ОДНОФАЗНЫЙ СЕТЕВОЙ ФИЛЬТР NF11-50-M1

ОДНОФАЗНЫЙ СЕТЕВОЙ ФИЛЬТР NF11-50-M1 ПАСПОРТ ADDM.433581.007-01 ПС Адрес предприятия-изготовителя: 143989, Россия, Московская область, г. Балашиха, мкр. Железнодорожный, ул. Маяковского, д. 16 ООО Матрица

Подробнее

Пульт сигнализации ПС. Паспорт ЯРКГ ПС

Пульт сигнализации ПС Паспорт ЯРКГ 3.624.001 ПС 2015 ЯРКГ 3.624.001 ПС 1 Пульт сигнализации ПС (далее пульт) предназначен для формирования звуковых и световых сигналов с целью оповещения персонала о наступлении

Подробнее

Электрические нагреватели Серии SEH

Электрические нагреватели Серии SEH Паспорт 2011 год Содержание Назначение... 2 Основные технические данные и характеристики... 2 Комплектация... 3 Строение и принципы работы... 3 Меры безопасности...

Подробнее

Ультразвуковой генератор «УЗГ-100»

ОКП 34 1500 Ультразвуковой генератор «УЗГ-100» РМПА 11.00.000.01 ПС 2016 г. 2 УЗГ-100 Настоящее руководство по эксплуатации содержит сведения о конструкции, принципе действия, технических характеристиках

Подробнее

РУП «Белэлектромонтажналадка»

РУП «Белэлектромонтажналадка» ПАСПОРТ РЕЛЕ МИГАЮЩЕГО СВЕТА РМС-02 ПШИЖ 132.00.00.00.001 ПС БЕЛАРУСЬ 220050, г. Минск, ул. Революционная 8, т./ф. (017) 226-88-11, 226-81-02 2 СОДЕРЖАНИЕ 1 Описание и работа

Подробнее

П А С П О Р Т ФАНКОЙЛЫ КЭВ-ФW

П А С П О Р Т ФАНКОЙЛЫ ФW ТУ 4864-037-54365100-2015 Санкт-Петербург 12/2014 Убедительно просим Вас перед вводом изделия в эксплуатацию внимательно изучить данный паспорт! Ваши замечания и предложения присылайте

Подробнее

РУП «Белэлектромонтажналадка»

РУП «Белэлектромонтажналадка» БЛОК ПИТАНИЯ ОТ ТОКОВЫХ ЦЕПЕЙ БПТ-615 ПАСПОРТ ПШИЖ 190.00.00.001 ПС БЕЛАРУСЬ 220050, г. Минск, ул. Революционная 8, т./ф. (017) 226-88-11, 226-88-02 1 СОДЕРЖАНИЕ 1 Описание

Подробнее

Блок реле клапана БРК. Паспорт ЯРКГ ПС

Блок реле клапана БРК Паспорт ЯРКГ 3.609.001 ПС 2015 ЯРКГ 3.609.001 ПС 1 Блок реле клапана БРК (далее блок) предназначен для управления электромагнитным клапаном с электропитанием 220 В (далее клапаном),

Подробнее

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

TM РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ электромеханический регулятор температуры «МРТ-15» МЕ 69 Содержание Назначение................................................................ 1 Состав....................................................................

Подробнее

Тепловентилятор ТВ-18П ТВ-24П

ООО "ТЕПЛОТЕХ" ИЗГОТОВЛЕНО В РОССИИ Тепловентилятор ТВ-18П ТВ-24П ПАСПОРТ Руководство по эксплуатации. 1. Назначение изделия. 1.1 Тепловентилятор ТВ-18П (ТВ-24П) предназначен для вентиляции и обогрева

Подробнее

Многоканальный блок питания

БП07-Д3.2.-Х Многоканальный блок питания 109456, Москва, 1-й Вешняковский пр., д.2 тел.: (495) 174-82-82, 171-09-21 Р. 283 Зак. паспорт и руководство по эксплуатации СОДЕРЖАНИЕ Введение... 2 1. Технические

Подробнее

x x x9

2010 Содержание 1 Назначение 2 Основные технические данные и характеристики вентиляторов SVF/SBV 3 Комплектация 4 Строение и принципы работы вентиляторов 5 Меры безопасности 6 Подготовка изделия к использованию

Подробнее

ТРЁХФАЗНЫЙ СЕТЕВОЙ ФИЛЬТР NF33-50-M1

ТРЁХФАЗНЫЙ СЕТЕВОЙ ФИЛЬТР NF33-50-M1 ПАСПОРТ Адрес предприятия-изготовителя: 143989, Россия, Московская область, г. Балашиха, мкр. Железнодорожный, ул. Маяковского, д. 16 ООО Матрица Телефон: (495) 225-80-92

Подробнее

Блок питания одноканальный

БП60Б-Д Блок питания одноканальный 109456, Москва, 1-й Вешняковский пр., д.2 тел.: (495) 174-82-82, 171-09-21 Р. 308 Зак. 781 паспорт и руководство по эксплуатации СОДЕРЖАНИЕ 1. Назначение... 2 2. Технические

Подробнее

Щит ЩАВР-3-63 (IP54)

Щит автоматического ввода резерва (АВР) Щит ЩАВР-3-63 (IP54) РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ, ПАСПОРТ Киров 2015 г. Введение Настоящий паспорт содержит техническое описание, руководство по эксплуатации, техническому

Подробнее

docplayer.ru

описание, обзор, характеристики и отзывы. Тепловые завесы "Тепломаш" КЭВ

Завесы «Тепломаш» представляют собой инженерное оборудование, которое предотвращает перемешивание холодного и горячего воздуха в разных зонах. С помощью подобного устройства можно разделить воздушное пространство, например офисную зону и холодный склад, а также помещение и улицу.

Отзывы о выборе тепловой завесы

В качестве основных габаритов при выборе описываемого оборудования выступает длина. В идеале она должна быть равна высоте или длине проема, в первом случае речь идет о вертикальной установке. Допустимо отклонение на 10 %. Покупатели отмечают, что важно учесть и ориентацию при монтаже, она может быть вертикальной, горизонтальной, потолочной или универсальной.

Как подчеркивают покупатели, горизонтальные приборы могут устанавливаться только над проемом, а их мощность может быть равна примерно 6 киловаттам, но не больше. Подобные агрегаты относятся к экономклассу. Вертикальные завесы можно устанавливать по бокам от проема, сюда относятся дизайнерские устройства, которые могут быть представлены в виде колонн. Если важен интерьер помещения, то можно выбрать потолочные завесы «Тепломаш», которые устанавливаются под потолочной системой.

Характеристики тепловой завесы компании "Тепломаш" серии "100 Оптима"

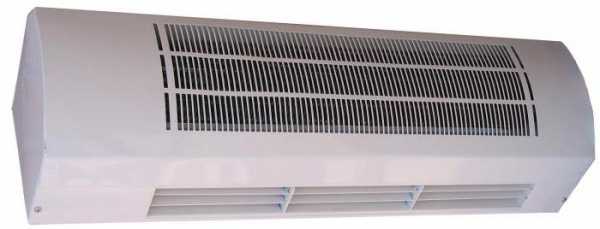

Модель КЭВ-П15 2/10 62Е представляет собой завесу для дверных проемов и окон, высота которых может изменяться в пределах от 1 до 2 метров. Внутри установлен трубчатый нагревательный элемент, а сам прибор обладает эргономичным дизайном. Установить агрегат можно будет в горизонтальном положении, а при работе он сможет функционировать в одном из трех режимов. Покупатели отмечают низкий уровень шума при эксплуатации.

Применяется эта тепловая завеса для разделения зон не только внутри, но и снаружи помещений/зданий. Воздушный поток отделяет внешний воздух от внутреннего, поддерживая благоприятный климат в помещениях, а также обеспечивает экономию электроэнергии. Это особенно актуально, если внутри есть системы кондиционирования или отопления. Корпус изготавливается из высококачественной стали, которая покрывается полимерными материалами, что обеспечивает защиту от коррозии и длительный срок эксплуатации.

Дополнительные особенности

Внутри устанавливается надежный ТЭН. Конструкция обладает монтажными кронштейнами и блоком управления. Если есть необходимость перекрыть достаточно широкие дверные проемы, допустимо расположить несколько завес рядом. Мощность прибора может регулироваться в 3 позициях. Первая предусматривает работу в полную мощность, вторая предполагает половину мощности, тогда как третий режим – это работа вентилятора без обогрева. При проведении монтажных работ вы должны учитывать, что производитель указывает рекомендуемую высоту установки, которая не должна оказаться больше 2 метров.

Характеристики завесы серии "100 Бриллиант"

Такие тепловые завесы «Тепломаш» КЭВ предназначаются для проемов и окон, высота которых может достигать 2,2 метра. Внутри устанавливается керамический нагреватель, корпус выполняется из нержавеющей стали, которая полируется в процессе изготовления. Данная модель обладает ярким дизайном и так же, как и вышеописанная, может работать в одном из трех режимов. Отличительной особенностью этого варианта выступает передняя панель, которая выполнена из полированной нержавеющей стали с привлекательными декоративными гранями. Это позволяет создать неповторимый и исключительно яркий современный дизайн оборудования. Устройство характеризуется антикоррозийной устойчивостью, компактными размерами и возможностью эксплуатации при достаточно широком диапазоне температур, который изменяется в пределах от +5 до +40 градусов.

Обзор тепловой завесы серии "200 Комфорт"

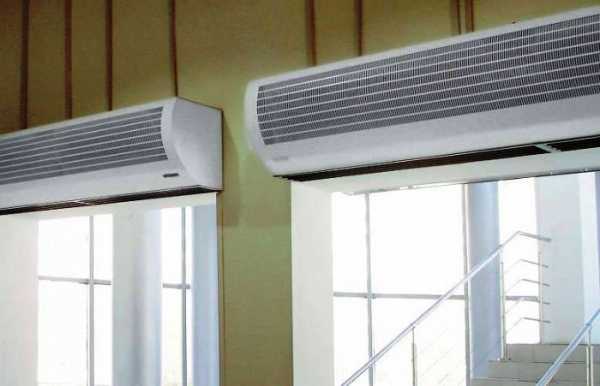

Завеса КЭВ «Тепломаш» серии 200 предназначается для дверных проемов, высота которых может изменяться от 2 до 2,5 метра. Внутри имеется оребренный ТЭН, а управлять устройством можно будет с помощью пульта, который поставляется в комплекте. Данные тепловые завесы «Тепломаш» КЭВ могут использоваться не только для горизонтальной, но и для вертикальной установки с любой стороны проема.

Для того чтобы обеспечить удобную регулировку работы подобной системы, можно произвести подключение нескольких приборов, максимальное количество которых составляет 6. При этом корректировать режимы можно будет с помощью пульта управления. Производитель рекомендует устанавливать электрические завесы данной модели на высоте, которая не должна оказаться выше 2,5 метра. На продукцию предоставляется гарантия в течение 2 лет. Вы можете рассчитывать на длительный срок эксплуатации, который обеспечивается защитой от перегрева. Конструкция снабжена термостатом. В качестве дополнительных преимуществ можно выделить компактные размеры, а также универсальность использования.

Описание тепловой завесы серии "200 Оптима"

Если вас заинтересовал производитель «Тепломаш», воздушные завесы этой компании сегодня можно найти в продаже по доступной стоимости. Среди прочих стоит выделить серию "200 Оптима". Данная модель предназначается для входных дверей, высота которых варьируется в пределах от 2 до 2,5 метра. Внутри устанавливаются высокоэффективные ТЭНы, а конструкция обладает эргономичным дизайном.

Классическое исполнение дополняется возможностью универсальной установки, наличием пульта управления и кронштейнов, которые имеются в комплекте. Корпус имеет белый цвет и изготавливается из высококачественной стали, которая покрывается полимерами. Использовать оборудование можно в широком диапазоне температур, который изменяется от 0 до 40 градусов.

Обзор основных характеристик, на которые стоит обратить внимание при выборе

Завесы «Тепломаш» пользуются сегодня большой популярностью среди потребителей, если вы тоже решили последовать опыту большинства, то следует для начала определиться с основными параметрами, которыми потребитель должен руководствоваться перед приобретением. Важно учесть наличие тамбура. В данном случае завесы «Тепломаш» устанавливаются внутри него, при этом вы можете выбрать оборудование меньшей мощности без потери качества, сэкономив средства.

Специалисты советуют обращать внимание на энергопотребление и желаемый теплоноситель. Таким образом, электрические устройства могут потреблять до 48 киловатт. Перед тем как совершить покупку, необходимо убедиться в том, что электросеть будет способна справиться с оказываемой нагрузкой.

Если вами будет устанавливаться завеса КЭВ «Тепломаш», то вы должны учесть, насколько часто открываются двери. Если данный показатель велик, то это указывает на необходимость выбора оборудования с более высокой мощностью. Как утверждают опытные покупатели, для кафе с тамбуром будет достаточно завесы, мощность которой составляет 3 киловатта. Если же вы хотите приобрести тепловые завесы «Тепломаш» для магазина, то потребуется увеличить мощность оборудования до 9 киловатт.

Характеристики водяной завесы марки КЭВ-98П412W

Если вас заинтересовали водяные завесы «Тепломаш», то можно обратить внимание на вышеупомянутый вариант, который обеспечивает мощность нагрева в пределах 46 киловатт. Эффективная длина струи составляет 4,5 метра, максимальный расход воздуха эквивалентен 5000 кубическим метрам за час. Потребляемая мощность данного оборудования составляет 0,53 киловатта. Если вы приобретете такие тепловые завесы «Тепломаш», то можете рассчитывать на повышение температуры до 29 градусов.

fb.ru

Воздушно-тепловая завеса с электрическим обогревом Тепломаш КЭВ-3П1154Е (СЕРИЯ 100 ОПТИМА)

Описание:

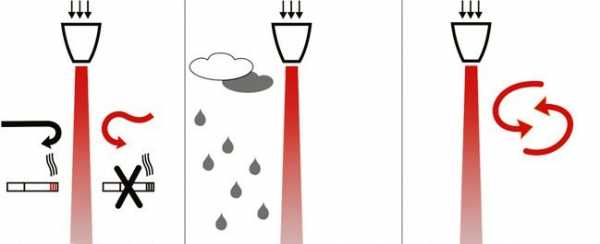

Воздушно- тепловые завесы Тепломаш  зимой сохранят тепло, а летом подарят прохладу и защитят от пыли и грязи.

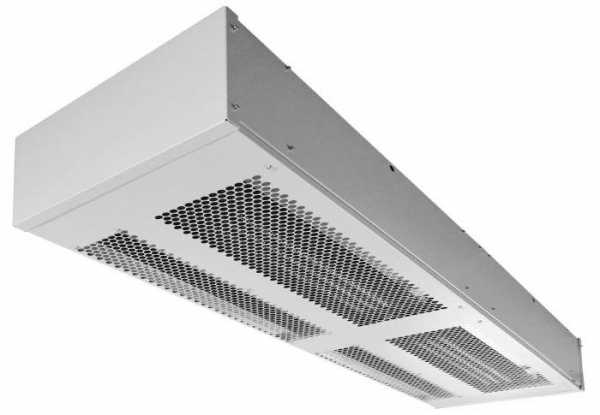

Тепловые завесы электрические Тепломаш серии 100 ОПТИМА предназначены для защиты окон и проемов высотой до 2,2 м, а также в качестве дополнительного источника обогрева в офисных, торговых и других общественных помещениях.





Управление воздушно- тепловыми завесами Тепломаш электрические серии ОПТИМА, КЭВ-3П1154Е, КЭВ-4П1154Е, КЭВ-5П1154Е осуществляется двумя вращающимися ручками роторного переключателя (включение режима вентилятора, два или три режима мощности, выключение завесы) и терморегулятора – установленными на лицевой панели корпуса.





Ручкой терморегулятора устанавливается необходимая температура нагрева воздуха в помещении в диапазоне от +0 C до +40 С. Терморегулятор управляет включенной мощностью.



В тепловой завесе Тепломаш КЭВ -3П1154Е ОПТИМА находятся трубчатые оребренные электронагреватели (ТЭНы).



ТЭН трубчатый электрический нагреватель представляет собой полую металлическую трубку, внутри которой находится нагревательная спираль, запрессованная изоляционным порошком перигласом.







Так же для увеличения площади теплосъема на поверхность ТЭНа устанавливается металлическое оребрение.

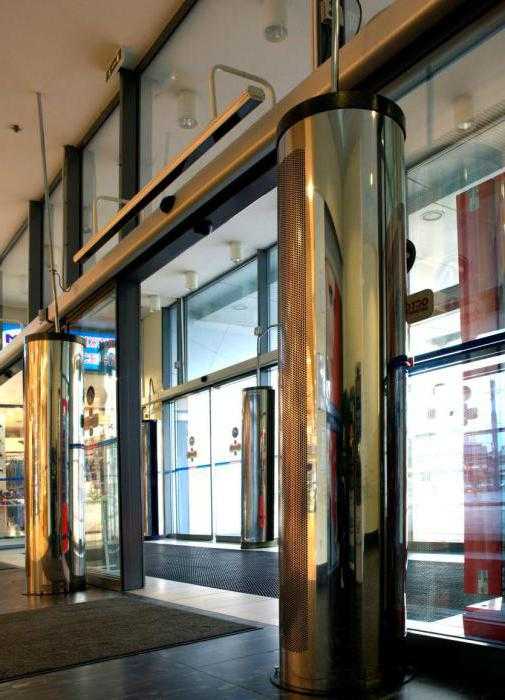

Теплозавесы Тепломаш КЭВ серии ОПТИМА устанавливаются только горизонтально.







Если одной завесы на всю ширину проёма не хватает, то производители рекомендуют устанавливать несколько тепловых завес подряд.





Воздушно- тепловые завесы Тепломаш для любых проёмов.





airomania.ru

Воздушно-тепловая завеса с водяным обогревом Тепломаш КЭВ-220П8011W (СЕРИЯ 800 IP54 промышленная)

Описание:

Промышленная тепловая завеса Тепломаш КЭВ- 220П8011W являются одной из самых мощных воздушно-тепловых завес с водяным источником тепла. Она не имеют аналогов ни в России, ни за рубежом.



Надежная защита будет обеспечена при самых суровых наружных условиях.

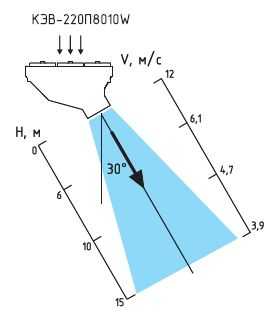

Удельный расход воздуха на метр размаха струи лежит в диапазоне от 12000 до 37000 м3/ч. Такой завесой можно защитить проемы высотой от 6 до 12 м, предназначенные для спецтехники, например, в самолетных и вертолетных ангарах.





Корпус изделия выполнен из оцинкованной стали покрытый полимерным покрытием. В верхней стенке корпуса находятся мощные осевые вентиляторы, обеспечивающие необходимый расход воздуха.







  • Степень защиты, обеспечиваемая оболочкой - IP54.

Тепловая завеса КЭВ-220П8011W со степенью защиты IP54 может применяться как в обычных условиях, так и на улице, где возможно попадание на устройство воды и пыли.




Теплозавесу Тепломаш со степенью защиты IP54 можно использовать во влажных помещениях и на улице, однако его нельзя поливать, например из шланга, так как IP 54 обеспечивает защиту только от брызг и капель, попадающих на корпус с любого направления.

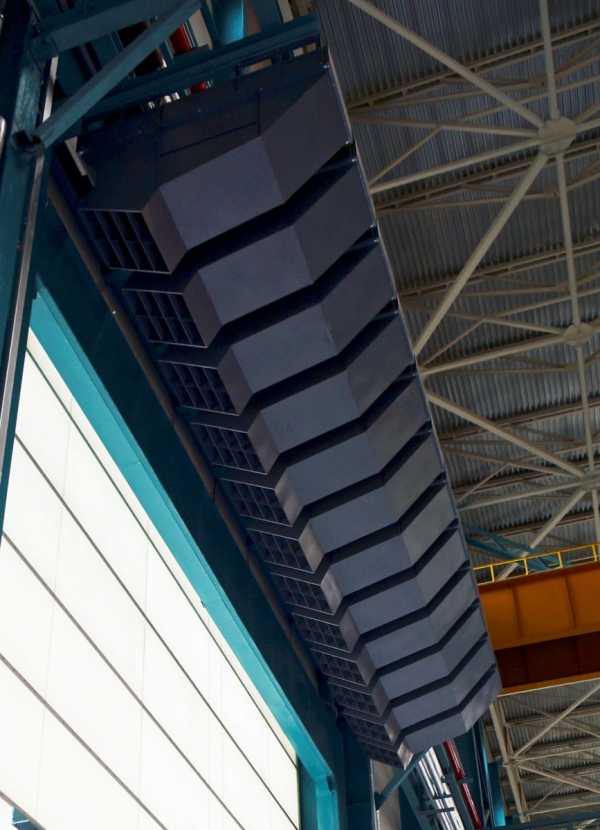

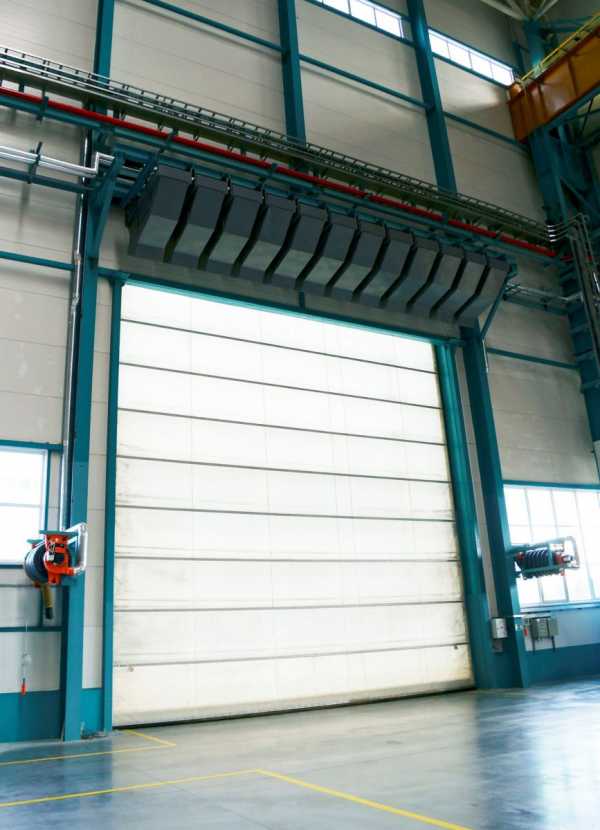

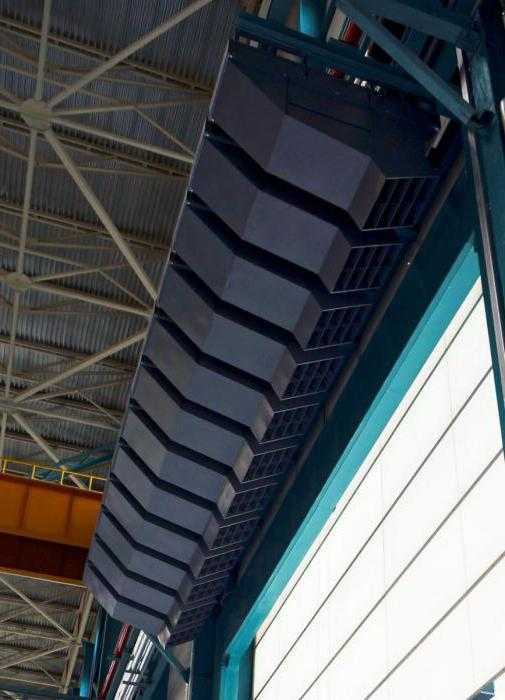

Воздушно-тепловые завесы Тепломаш промышленные из серии 800 устанавливаются как горизонтально, над проемом, так и вертикально, сбоку от проема (при необходимости с обеих сторон проема).







Управление воздушными завесами с водяным источником тепла, осуществляется с выносного пульта, входящего в комплект поставки. Пульт управления позволяет поддерживать необходимую температуру воздуха вблизи проема и регулировать производительность завесы и тепловую мощность.

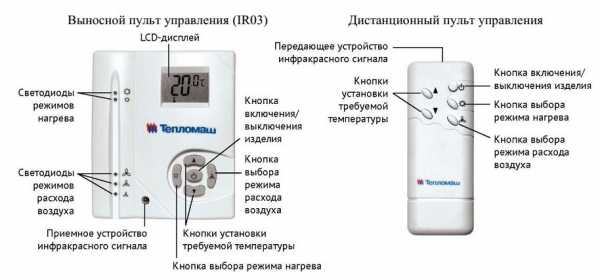

На выносном пульте расположены: пять кнопок, пять светодиодов и LCD-дисплей:





Для тепловых завес с водяным источником тепла данные функции пульта действительны только при наличии смесительного узла (опция).

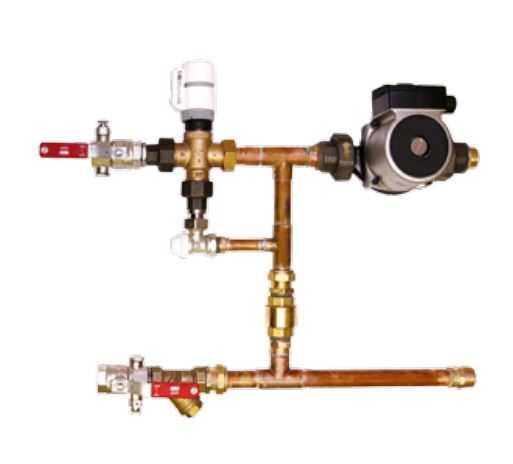

Смесительные узлы для водяных завес Тепломаш (Узлы терморегулирования)



Узел терморегулирования предназначен для поддержания заданной температуры воздуха на выходе из жидкостного воздухонагревателя (охладителя) путем обеспечения циркуляции и регулирования температуры подаваемого теплоносителя.



Применяются две схемы терморегулирования: качественная и количественная. В качественной схеме осуществляется изменение температуры (качества) теплоносителя при практически неизменном его расходе, в количественной схеме меняется только количество подаваемого теплоносителя.



В качественной схеме терморегулирования (смешения) обязательным элементом является циркуляционный насос. Принцип работы такого узла заключается в следующем: температура теплоносителя регулируется смешением жидкости, поступающей из сети, с отработанной, поступающей из теплообменника через обратный клапан. Соотношение этих расходов регулируется трехходовым клапаном с электроприводом в зависимости от температуры приточного воздуха на выходе из теплообменника.



Качественная схема позволяет поддерживать температуру нагретого воздуха близко к постоянной заданной величине. Температура обратной воды также близка к требуемой. Циркуляционный насос обеспечивает постоянный расход и скорость движения теплоносителя по трубкам теплообменника. При правильном выборе всех элементов это обеспечивает удержание скорости воды в трубках на уровне не менее 0,2 м/с, чем исключается замерзание воды.







В количественной схеме терморегулированиянасос отсутствует. Трехходовой клапан по команде термостата просто открывает и перекрывает поток воды через теплообменник. При этом обратная вода, равно как и нагретый воздух имеют переменную температуру. Остывание воды в трубках при закрывшемся клапане может привести к замерзанию, особенно при боковой установке завес в сочетании с низкой температурой наружного воздуха. Для исключения этой опасности трехходовой клапан имеет специальный байпас, настроенный на постоянный проход воды даже при полностью закрытом клапане. Байпас регулируемый: при понижении наружной температуры гарантированный проток горячей воды может быть увеличен.



Основные рекомендации по узлам терморегулирования:



1. При кратковременном и нечастом открывании ворот (5-10 мин) установка узлов терморегулирования необязательна.



2. При защитах смесительного типа (офисы, общественные здания), когда имеет место непрерывный и переменный поток людей через двери, установка узлов терморегулирования обязательна. Желательно иметь качественную схему регулирования (с насосом).



3. При частом открывании ворот промышленных зданий (шиберующая защита) с последующей компенсацией теплопотерь работающими завесами целесообразна установка узлов.



4. В любой ситуации узлы качественного регулирования (с насосом) предпочтительны.





Тепловая завеса Тепломаш КЭВ-220П8011W промышленная имеет водяной источник тепла и рассчитана для работы, как в периодическом, так и в непрерывном режиме и при относительно редком открывании промышленных ворот ворот может использоваться как дополнительный источник тепла.



Внутри корпуса тепловой завесы Тепломаш КЭВ-220П8011W расположен водяной двухходовой воздухонагреватель. Воздухонагреватель выполнен из медных труб с насадными пластинчатыми алюминиевыми ребрами. Воздухонагреватель является не разборным узлом. Теплоноситель подается в воздухонагреватель и отводится из него через патрубки. Присоединительные размеры патрубков завесы с водяным источником тепла для подвода/отвода теплоносителя- 1".
