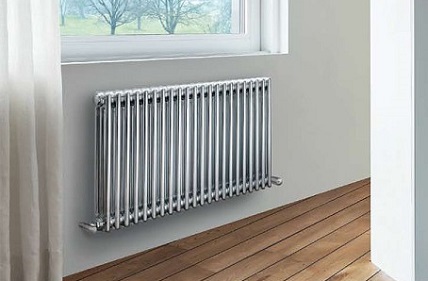

Zehnder Charleston

Радиаторы Zehnder Charleston – лидер продаж в России среди стальных трубчатых радиаторов. Им присуще настоящее немецкое качество (все производство находится в Германии), а также наилучшее на рынке соотношение цены и качества. Все радиаторы поставляются полностью готовыми к монтажу, упакованные в картонные коробки, которые надежно защищают их от случайных повреждений во время транспортировки и хранения на строительном объекте. В нашем магазине вы можете заказать как складские модели радиаторов Zehnder Charleston, так и модели, выпускаемые под заказ: нестандартных цветов, габаритов и вариантов подключения к системе центрального отопления.

Скачать технические характеристики радиаторов Zehnder Charleston

Классический дизайн одинаково хорошо подходит для дома в старинном и современном дизайне. В широком диапазоне доступны горизонтальные и вертикальные модели, а также изогнутые модели радиаторов.

Преимущества Zehnder Charleston:

• Широкий выбор размеров радиаторов, которые можно изготовить под заказ
• С приварными ногами для напольного крепления или без них
• Доступны угловые и радиусные варианты
• От 50 цветов, в том числе 14 металлических оттенков
• Классическая элегантность
• Прочная конструкция
• Оптимальная производительность
• Легко чистится

Радиаторы Zehnder Charleston под заказ

В случае, если ни одна моодель из складских вам не подходит: по габаритам, мощности, цвету или типу подключения, то у нас вы можете закзать радиатор, изготовленный на заводе по вашим индивидуальным требованиям. Срок поставки составляет примерно 2 месяца.

Технические характеристики радиаторов Zehnder Charleston

• Высота: от 190 до 3000 мм
• Длина: от 92 до 3000 мм
• Глубина: от 62 до 210 мм (от 2 до 6 колонок в секции)
• Рабочее давление: 10 бар (исполнение на повышенное давление 18 бар)
• Испытательное давление: 15 бар (для версии на повышенное давление 24 бар)
• Давление на разрыв: более 60 бар
• Рабочая температура: макс. 120°С

Специальные исполнения для заказных моделей

Встроенная трубка

В случае, если радиатор Zehnder Charleston имеет односторон нее подключение и если количество секций превышает число, указанное ниже, возможно исполнение со встроенной трубой, установленной на заводе, что гарантирует соблюдение парамет ров тепловой мощности, указанной в каталоге (за дополни тельную плату).

Промежуточные высоты

В случае, если нужен радиатор нестандартной высоты (например, с м/о расстоянием 450 мм), завод может изготовить Zehnder Charleston индивидуальной высоты. Цены по запросу.

Угловое или радиусное исполнение

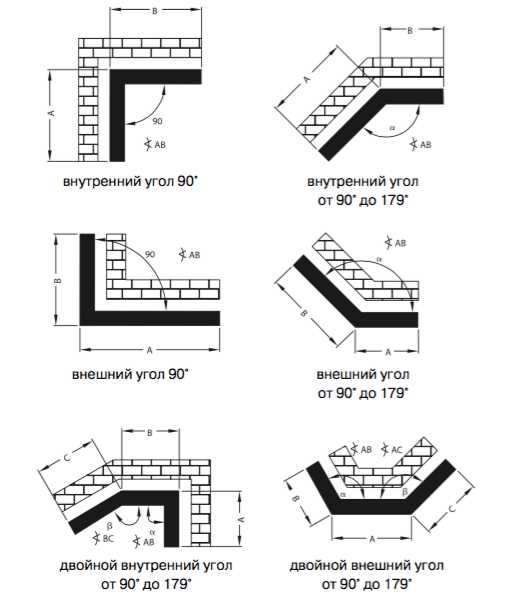

Угловое исполнение Zehnder Charleston

• Возможность изготовления угловых моделей: от 90° до 179°.
• При запросе цены необходимо прилагать чертежи с указанием следующих размеров: размеры А, В, С в мм, углы α, β в градусах.
• При заказе необходимо предоставлять неизменяемые шаблоны.

Изогнутые модели

Возможно изготовление изогнутого радиатора Zehnder Charleston с радиусом кривизны не менее:

• для 2 колончатой модели: 400 мм
• для 3 колончатой модели: 650 мм
• для 4 колончатой модели: 750 мм
• для 5 колончатой модели: 900 мм
• для 6 колончатой модели: 1000 мм

Изготовление радиаторов Zehnder Charleston по шаблону

Часто не удается снабдить завод точными размерами будущего радиатора. Например, трудно определить радиус кривизны стены. Либо есть серьезные сомнения в идеальности ее форм (что особенно актуально). Для таких случаев Zehnder предлагает уникальную возможность: изготовление радиатора по индивидуальному шаблону. Для его изготовления необходимы лишь: сама стена (которая уже не будет выравниваться, штукатуриться и т.п.), большой лист бумаги и черный маркер.

Полученный шаблон будет отправлен непосредственно на завод, где по нему и будет изготовлен ваш радиатор.

www.radiatormsk.ru

Радиаторы Zehnder Charleston

Сейчас трудно в это поверить, но стальные трубчатые радиаторы Zehnder Charleston – флагманский продукт группы компаний Zehnder, специализирующейся на выпуске отопительной и климатической техники – появился во многом благодаря увлечению братьев Цендер мотоциклетными двигателями. Давайте вкратце остановимся на том, как это произошло.

Из истории радиаторов Zehnder Charleston

Унаследовав от отца семейную механическую мастерскую, основанную в швейцарском Грэнихене (Gränichen) в 1895 году, Роберт и Вальтер Цендеры в 20-е годы прошлого века довольно успешно конструировали и продавали легкие мотоциклы. Созданный на базе немецкого аналога, малыш Zehnderli весом всего 50 килограммов, с двухтактным двигателем объемом 110 кубических сантиметров, в течение нескольких лет пользовался высоким спросом в Швейцарии, причем не только в качестве повседневного средства передвижения: он показывал очень неплохие результаты в мотогонках, которые были в стране весьма популярны. Однако вскоре финансовый кризис вынудил братьев Цендер выйти из бизнеса и заняться поиском новых видов деятельности.

В это нелегкое время из общения со знакомыми подрядчиками, занимавшимися монтажом водяных отопительных систем, братья узнали, что спрос на радиаторы отопления значительно превышал предложение. Клиентам, сделавшим заказ, приходилось длительное время ждать изготовления, доставки и установки отопительных приборов. Перспектива заняться выпуском высоко востребованного на рынке товара была заманчивой, однако в те времена радиаторы изготавливались из чугуна, а секретами чугунного литья семейство Цендер не владело. И тут Роберту Цендеру пришла в голову мысль: а что, если в систему охлаждения автомобильного двигателя, представлявшую собой регистр стальных трубок, залить не охлаждающую жидкость, а горячий теплоноситель? Если она эффективно охлаждает, значит, будет работать и на подогрев?

Первые же эксперименты показали правильность этих предположений. Так в 1930 году появился и был запатентован первый в мире стальной трубчатый радиатор отопления. Большое разнообразие типоразмеров, легкость и функциональность конструкции, лаконичный дизайн, отличные потребительские характеристики быстро сделали новинку весьма популярной не только среди конечных пользователей, но и среди архитекторов, дизайнеров, подрядчиков и строителей, которые знали на своем собственном опыте, насколько сложны в установке тяжелые чугунные радиаторы и как трудно вписать их в интерьеры жилых помещений.

Первые радиаторы отопления изготавливались на предприятии Gebrüder Zehnder практически полностью вручную, однако уже через несколько лет производство было значительно механизировано. В 1934 г. братья Цендер приобрели первые машины для контактной стыковой сварки методом оплавления, которая давала очень прочный, однородный шов, не требовавший больших трудозатрат на зачистку, шлифовку и полировку, характерных для ручной сварки. В дальнейшем ассортимент продукции был значительно расширен. В 1967 году появились первые одноколончатые дизайн-радиаторы Zehnder – эти легкие, прозрачные, филигранные конструкции можно было рассматривать не только как отопительные приборы, но и как настоящие арт-объекты, украшающие интерьер. Сейчас Zehnder Group, располагающая собственными производственными мощностями в нескольких странах Европы, Азии и в США, выпускает широкий ассортимент секционных радиаторов отопления, радиаторов-скамеек, дизайн-радиаторов и полотенцесушителей, а также конвекторов, потолочных отопительных панелей и систем вентиляции.

В 2000 году трубчатый радиатор Zehnder отметил свое 70-летие. В ознаменование этой внушительной и заслуживающей уважения даты он получил название Charleston. Этим компания хотела подчеркнуть, что секционный стальной радиатор Zehnder Charleston, как и одноименный танец, пользовавшийся ураганной популярностью и в Америке, и в Европе, представляет собой несомненный символ эпохи 30-х годов прошлого века. Пережив годы, он не утратил актуальности и превратился в настоящую, проверенную годами и существующую вне времени классику.

Преимущества радиаторов Zehnder Charleston

Стальные трубчатые радиаторы Zehnder Charleston обладают целым рядом преимуществ. Прежде всего, это проверенное временем немецкое качество и исключительная надежность. Радиаторы выполняются из стальных трубок круглого сечения, имеющих диаметр 25 мм и толщину стенки 1,25 мм. Головка каждой секции изготавливается из стального листа увеличенной толщины – 1,5 мм. Все конструктивные элементы соединяются между собой методом лазерной сварки. Швы практически незаметны и обладают отличной механической прочностью и герметичностью. Система проходит испытания при опрессовочном давлении 15,6 атмосфер, рассчитана на рабочее давление 10-12 атмосфер и температуру теплоносителя до 120оС. Эти характеристики делают радиаторы Цендер Чарльстон вполне пригодными для использования не только в системах отопления небольших частных домов, но и в однотрубных системах централизованного водяного отопления городских многоквартирных домов с повышенным давлением теплоносителя и высокой вероятностью гидроударов. Главное условие – система должна быть закрытой (годовые потери воды не более 5%). Объясняется это тем, что сталь, в целом весьма устойчивая к воздействию агрессивных сред и жесткой воды, очень быстро подвергается коррозии при контакте с кислородом воздуха. Поэтому, прежде чем купить радиаторы Zehnder Charleston в Санкт-Петербурге, обязательно получите информацию о том, какой тип системы отопления используется в вашем доме. Если она закрытая и периодический слив теплоносителя не производится, стальным радиаторам отопления ничто не угрожает, и они вполне могут обеспечить вас уютом и комфортом на ближайшие 10-20 лет.

Еще одно несомненное преимущество радиаторов Zehnder Charleston – исключительная гибкость и универсальность, легкость подключения и замены, большое разнообразие типоразмеров. Длина стандартного секционного радиатора может составлять 96-3000 мм, высота – 190-3000 мм, глубина – 62-210 мм (2-6 колонок). К вашим услугам – 36 вариантов подключения, в том числе одностороннее, разностороннее и под вентиль рапира, напольный и настенный монтаж, специальные угловые и радиусные формы для помещений с нестандартной геометрией, а также особые варианты исполнения для мест с высокой влажностью и систем отопления с повышенным давлением (до 18 атмосфер). Складская программа Zehnder предусматривает постоянное наличие по факту радиаторов наиболее востребованных стандартных размеров, окрашенных в белый цвет RAL 9016. Оформив заказ, клиенты могут получить их всего за несколько дней. Радиаторы Цендер Чарльстон в нестандартном конструктивном и цветовом исполнении (а компания предлагает огромный выбор решений – 700 оттенков RAL, прозрачный лак Technoline, металлик и кварц) изготавливаются в течение двух месяцев. Каждый отопительный прибор комплектуется всеми необходимыми для монтажа ниппелями, прокладками и креплениями, а версия Completto – встроенным клапаном AV6 (Oventrop) и термостатом Zehnder.

Все, кто пользуется радиаторами Zehnder Charleston, отмечают их прекрасные потребительские характеристики: быстрый нагрев, быструю теплопередачу и отсутствие тепловой инерции. Объясняется это легкостью стальной конструкции и небольшим объемом теплоносителя в каждой секции. Чугунные аналоги, которые долго нагреваются и долго остывают, использовать совместно с термостатами нецелесообразно – они неспособны оперативно реагировать на команды приборов управления. Стальные радиаторы этого недостатка лишены. Таким образом, установив в помещении радиаторы с терморегуляторами, вы сможете своими руками задавать требуемую температуру (и она установится очень быстро!). Это не только обеспечивает более комфортные условия проживания, но и позволяет экономить на теплоносителе и защищать отопительные приборы от перегрузок, продлевая срок их службы.

Свое слово в пользу радиаторов Zehnder Charleston сказала и современная медицина. Исследования показывают, что наиболее комфортной и полезной для человека является передача тепла посредством теплового излучения, а не конвекции (у стальных трубчатых радиаторов отопления до 70% мощности приходится именно на тепловое излучение). Объяснение этому очень простое. Конвекция вызывает перемещение теплых и холодных слоев воздуха, которое воспринимается организмом как некомфортные сквозняки. Кроме того, в возникающие воздушные потоки неизбежно вовлекаются пылевые частицы, которые есть везде и всегда, какую бы тщательную уборку вы ни производили. Чем выше доля конвекции в передаче тепла (а у такого вида отопительных приборов, как конвекторы, она достигает 90%), тем больше опасной для здоровья пыли вы вдыхаете.

И, наконец, нельзя не отметить гигиеничность и безопасность радиаторов Zehnder Charleston. Отсутствие острых углов, ребер и выступов значительно снижает травмоопасность. Это особенно актуально, если в доме есть маленькие дети. Гладкие поверхности, покрытые антистатической порошковой эмалью, очень легко очищать, чего не скажешь о чугунных радиаторах и регистрах отопления, установленных в старых домах – они представляют собой настоящие сборники пыли и грязи, до которой практически невозможно добраться.

В завершение мы хотим отметить следующее. Несмотря на то, что срок патента на стальные трубчатые радиаторы отопления, выданного братьям Цендер, истек много десятилетий назад и выпуском этого вида отопительных приборов в настоящее время занимаются многие, превзойти оригинал – радиатор Zehnder Charleston – мало кому удается. Это идеальный отопительный прибор, совершенный во всех отношениях.

www.radiatormsk.ru

Расчет радиаторов Zehnder Charleston

Online подбор стальных панельных компактных и вентильных радиаторов Zehnder Charleston

Мощность радиатора при : // °С; фактический температурный напор Θ = 0 °С

Высота, h, мм	Тип радиатора (глубина)
	2-колончатые (δ=62 мм)		3-колончатые (δ=100 мм)		4-колончатые (δ=136 мм)		5-колончатые (δ=173 мм)		6-колончатые (δ=210 мм)
	Модель	Мощность	Модель	Мощность	Модель	Мощность	Модель	Мощность	Модель	Мощность
190	2019	0	3019	0	4019	0	5019	0	6019	0
260	2026	0	3026	0	4026	0	5026	0	6026	0
300	2030	0	3030	0	4030	0	5030	0	6030	0
350	2035	0	3035	0	4035	0	5035	0	6035	0
400	2040	0	3040	0	4040	0	5040	0	6040	0
450	2045	0	3045	0	4045	0	5045	0	6045	0
500	2050	0	3050	0	4050	0	5050	0	6050	0
550	2055	0	3055	0	4055	0	5055	0	6055	0
600	2060	0	3060	0	4060	0	5060	0	6060	0
750	2075	0	3075	0	4075	0	5075	0	6075	0
900	2090	0	3090	0	4090	0	5090	0	6090	0
1000	2100	0	3100	0	4100	0	5100	0	6100	0
1100	2110	0	3110	0	4110	0	5110	0	6110	0
1200	2120	0	3120	0	4120	0	5120	0	6120	0
1500	2150	0	3150	0	4150	0	5150	0	6150	0
1800	2180	0	3180	0	4180	0	5180	0	6180	0
2000	2200	0	3200	0	4200	0	5200	0	6200	0
2200	2220	0	3220	0	4220	0	5220	0	6220	0
2500	2250	0	3250	0	4250	0	5250	0	6250	0
2800	2280	0	3280	0	4280	0	5280	0	6280	0
3000	2300	0	3300	0	4300	0	5300	0	6300	0

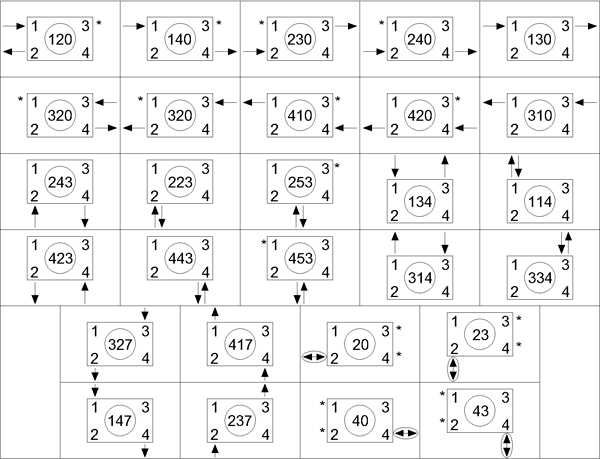

Схемы подключения радиаторов Zehnder Charleston

helpeng.ru

Радиаторы отопления Zehnder Charleston (Зендер)

Содержимое:

1. Характерные черты батарей Зендер
2. Основные модели
   1. Zehnder Charleston
   2. Zehnder Charleston Completto
   3. Zehnder Excelsior
   4. Zehnder Plano
   5. Zehnder Nova
3. Технические характеристики радиаторов Zehnder
4. Преимущество и недостатки оборудования

Система отопления состоит из различных составляющих, качество и надежность каждого из которых очень важна для работоспособности и эффективности всей системы в целом. Одним из важнейших элементов автономной или централизованной системы отопления являются радиаторы, выпускаемые по всему миру ведущими компаниями, работающими в области отопления.

Одной из транснациональных компании появившейся на заре развития систем отопления стала фирма Зендер, начавшая выпуск первых радиаторов еще в 1930 году в Германии.

Характерные черты батарей Зендер

Радиаторы отопления Zehnder выпускаются широким модельным рядом, но при этом все они обладают общими отличительными чертами. Они изготавливаются из высококачественной стали способной выдерживать длительные термические нагрузки, обладающей хорошей сопротивляемостью к механическим повреждениям. Используемая сталь и высокоточная лазерная сварка в местах стыка отдельных элементов, позволяет выдерживать рабочее постоянное давление до 10 бар, кратковременные гидравлические удары могут достигать 13-15 бар.

Для защиты от коррозии и негативных факторов окружающей среды, радиаторы обрабатывают специальным грунтом, и порошковой эмалью, запекаемой при высокой температуре. Такое покрытие обеспечивает однородный плотный слой, а также широкую цветовую гамму заводской продукции.

Основные модели

Среди широкой гаммы продукции можно выделить некоторые основные модельные ряды.

Zehnder Charleston

Наиболее популярны среди рядовых потребителей Zehnder Charleston – радиаторы, изготавливаемые из стальных труб с возможностью подключения сбоку или снизу. В зависимости от модели, мощность одной отопительной секции может варьироваться в пределах 19-95 Вт, тепловой энергии. Варьирование мощности определяется количеством секции и количеством колонок. Колонки определяют ряды, состоящие из труб, в самых маломощных вариантах их два, при увеличении мощности колонок может устанавливаться до 6 шт.

Количество секций, по сути пар труб, определяется конкретной моделью, или размерами батареи, если она изготавливается по спецзаказу. Трубчатая конструкция радиатора Zehnder Charleston позволяет создавать отопительные элементы практически любой формы. Заказать можно полукруглую или угловую батарею, идеально разместив ее в интерьере помещения.

Zehnder Charleston Completto

Более новые модели представлены стальным трубчатым радиатором Zehnder Charleston Completto с нижним подключением. Батареи поставляются со встроенными терморегуляторами, позволяющими контролировать температуру нагрева элемента путем уменьшения или увеличения объема подаваемого теплоносителя.

Кроме терморегулятора, радиаторы Zehnder Charleston Completto комплектуются клапанами вертикального типа, предотвращающие появления эффекта обратной циркуляции теплоносителя внутри секции.

Zehnder Excelsior

В последнее время, многие дизайнеры интерьеров стремятся отойти от привычного размещения радиаторов в горизонтальной плоскости где-нибудь под оконным проемом или ниши в стене. Учитывая эту тенденцию, компания выпустила вертикальные радиаторы отопления Zehnder Excelsior обладающие теми же характеристиками что и стандартное оборудование.

Конструкция вертикальных радиаторов отопления Zehnder заключается в двух горизонтальных коллекторах расположенных в нижней и верхней части оборудования, соединенные между собой вертикальными трубами теплообменника.

Zehnder Plano

Еще одной отличительной группой продукции этого бренда стали радиаторы Zehnder Plano с плоскими поверхностями. Такое оборудование способно работать только в закрытых отопительных системах с теплоносителем максимальной температуры до 120℃. Теплообменник из стальных труб, в данном случае спрятан за стальным листом, являющимся внешней панелью радиатора увеличивающей теплоотдающую площадь оборудования.

Нередко плоские радиаторные панели Zehnder Plano наносят рисунки или геометрические узоры, превращая обычную батарею в элемент декора. Радиаторы отопления Зендер с плоской поверхностью выпускаются в горизонтальном и вертикальном исполнении.

Zehnder Nova

Еще одними элементами отопления с цельным фасадом являются радиатор Zehnder Nova, состоящие из стальных труб с плоским овальным сечением. Изготавливаемые в горизонтальном исполнении они могут оснащаться дополнительными конвекционными решетками в верхней и боковой части оборудования.

В зависимости от необходимой мощности, радиаторные панели Zehnder Nova могут быть однорядными или двухрядными и соответственно изготавливаться различных размеров. Как и трубчатые стальные радиаторы Zehnder Charleston Completto, модели Нова, могут подключаться к системе подачи теплоносителя сбоку или снизу. Они также обладают терморегуляторами и клапанами предотвращающие рециркуляцию теплоносителя.

Технические характеристики радиаторов Zehnder

Независимо от модельного ряда или выбранного радиатора в частности, все они способны работать в системах с температурой нагрева теплоносителя до 120℃. Для основы радиаторов используются стальные трубы с толщиной стенки не менее 1,2мм. для изготовления заглушек и оголовок батареи используется сталь толщиной от 1,5 до 2мм.

Диаметр трубы, используемой для трубчатых радиаторов Zehnder – 25 мм, независимо от вертикальной или горизонтальной модели секции.

Отдельные элементы оборудования соединяются только лазерной сваркой, обеспечивающей монолитность конструкции и способность выдерживать давление до 10-12 атм. В момент термического удара и до 15 атм. постоянного рабочего давления. Это отличные показатели, учитывая, что среднее давление в стандартных системах отопления редко превышает 6-7 атм.

Немецкие радиаторы Zehnder Charleston Pro и другие модели этой продукции обладают дополнительным внутренним покрытием обеспечивающие защиту от химических и кислотных соединений содержащихся в воде, используемой в централизованных системах в качестве теплоносителя. Наличие дополнительной защиты сводит показатели стальной батареи к преимуществам чугунных радиаторов.

Преимущество и недостатки оборудования

Многолетний опыт работы и немецкая педантичность привели к широкой популярности радиаторов отопления Zehnder, обусловленной большим списком преимуществ.

1. Эмалевое покрытие обеспечивает надежную защиту от коррозийных процессов. Оно же не допускает попадания негативных химических веществ и запахов в воздушную среду в момент нагрева радиатора.

2. Применения только высококачественной стали в радиаторах Зендер Чарльстон обеспечивает длительные эксплуатационные сроки и высокую надежность продукции.

3. Широкая цветовая палитра, достигается в заводских условиях благодаря пигменту, добавляемому в эмаль.

4. Эстетичные формы и плавные линии позволяют актуально вписать батареи в любой интерьер.

5. Напольное крепление для радиаторов отопления Zehnder наряду с вертикальным исполнением батарей дает возможность устанавливать их в любом удобном месте.

6. Некоторые модели комплектуются стеклянными экранами для защиты.


Из минусов оборудования только его относительно высокая стоимость, оправданная немецким качеством.

avtonomnoeteplo.ru

Подобрать радиатор Zehnder Charleston

О проекте

www.zehnder-charleston.ru сделает Вашу работу с прайс-листами и техническими документами Zehnder Charleston более быстрой и удобной.

Возможности

• Задав необходимую теплоотдачу и примерные габариты радиатора, быстро найти все типоразмеры радиаторов Zehnder Charleston удовлетворяющих этим условиям;
• Быстро рассчитать стоимость одного радиатора;
• Сравнить стоимость радиаторов разных типоразмеров;
• Быстро рассчитать цены на несколько радиаторов;
• Найти всю актуальную техническую информацию о Zehnder Charleston на одной странице;
• Работать без подключения к интернету

Справка

Содержание

1. Подобрать радиатор Zehnder Charleston исходя из габаритных размеров
2. Быстрый расчёт цены радиатора
3. Брошюры и технические материалы
4. Работа без подключения к интернету

1. Подобрать радиатор Zehnder Charleston исходя из габаритных размеров

Начало работы
По умолчанию Вам будут показаны все типоразмеры радиаторов Zehnder Charleston в цвете RAL 9016 (Белый глянцевый), с типом подключения 1270 ¾ и крепежом CVD1+BH.

Для поиска необходимого для Вас модели/типоразмера необходимо:

1.1 Ввести необходимую требуемую теплоотдачу одного радиатора, Вт Для этого необходимо знать теплопотери (потребность в тепле) помещения и количество радиаторов, теплоотдача которых будет компенсировать данные теплопотери.

Внимание! Теплопотери помещения должны рассчитываться специализированными проектными организациями.

Если у Вас нет цифры теплопотерь, можно воспользоваться очень упрощённым методом подбора радиаторов для помещений со стандартным остеклением и высотой 2,5 – 3 метра. Обычно, потребность помещений (данного типа) в тепле составляет от 60 до 130 Вт/м2.
В домах с хорошей теплоизоляцией (коттеджах) потребность может составить 50-70 Вт/м2 , в квартирах – 80-100 Вт/кв.м.
Общепринято, теплопотери помещения предполагают исходя из расчета 100Вт/кв.м при стандартной высоте потолка 2,5-3 метра.

Внимание! Этот метод не является профессиональным проектом отопительных приборов и обладает погрешностями, в основном, в сторону увеличения цифры теплопотерь.

1.2 Выбрать параметры системы отопления, К (температура подающей линии/температура обратной линии/температура в помещении)

Теплоотдача радиатора зависит от параметров теплоносителя в системе отопления. Стандартно в жилых домах можно применять Т=60 (90/70/20).

1.3 Выбрать необходимый диапазон габаритных размеров радиатора.

Длина, мм
от 4 (208мм) до 64 (2968мм) секций,
длина одной секции 46мм+длина заглушек 24мм;
Высота, мм
от 177 мм до 3000 мм, кратно модельному ряду;
Глубина, мм 2-колончатый – 62 мм
3-колончатый – 100 мм
4-колончатый – 136 мм
5-колончатый – 173 мм
6-колончатый – 210 мм

1.4 Нажать кнопку «Подобрать»

Поиск будет осуществлён по всему модельному ряду радиаторов Zehnder Charleston.

! При установке флажка «Только в наличии», после нажатия кнопки «Подобрать», поиск будет осуществлён только по моделям, имеющимся на складах у фирм-продавцов продукции Zehnder (наличие и сроки поставки уточняйте у своего поставщика {кнопка «знак вопроса как на основной странице»})

1.5 Результаты поиска

Будут показаны все типоразмеры радиаторов, удовлетворяющие условиям поиска.
По умолчанию, все радиаторы будут иметь следующие значения:
ЦВЕТ – БЕЛЫЙ RAL 9016
ПОДКЛЮЧЕНИЕ – 1270 ¾» (Боковое)
КРЕПЕЖ – CVD1+BH (Автоматический подбор крепежа работает не для всех типоразмеров)

Вы можете изменить значение любого из этих параметров, при этом конечная цена радиатора будет автоматически пересчитана.

Примечания
Меню «Цвет»
– радиаторы в данном цвете имеются в наличии.
– обозначен цвет, который есть в наличии, но не для выбранного Вами типа подключения радиатора.

Меню «Цвет»
– радиаторы с данным типом подключения имеются в наличии.
– oбозначен тип подключения, который есть в наличии, но не для выбранного Вами цвета радиатора.

1.6 «Корзина»

В «Результатах поиска» Вы можете выбрать (установить галочку напротив выбранной модели), подходящие Вам типоразмеры радиаторов и они будут отображены в «Корзине». Вы можете изменять цвет, тип подключения, крепеж, выбранных радиаторов и снова отправлять их в «Корзину» для сравнения тех.характеристик и цен.

Чтобы сравнить тех.характеристики и цены выбранных радиаторов, необходимо нажать кнопку «Посмотреть» – Ваши радиаторы будут отображены тех.характеристиками и ценами в табличной форме, готовой для распечатывания или экспорта данных в файл.

2. Быстрый расчёт цены радиатора

Выберите необходимую Вам модель/количество секций радиатора Zehnder Charleston, определите цвет, тип подключения, крепеж и количество радиаторов – цена рассчитается автоматически.

Нажмите кнопку «Добавить» и выбранный Вами радиатор автоматически попадет в раздел «Спецификация».

Далее, изменяя модель, количество секций, цвет, тип подключения, крепеж и количество радиаторов. Вы можете добавлять в «Спецификацию» другие модели/типоразмеры радиаторов, чтобы получить общую стоимость (рассчитывается автоматически) или сравнить цены на разные модели/ типоразмеры радиаторов.

Распечатайте «Спецификацию» или импортируйте её в файл.

3. Брошюры и технические материалы

Все актуальные прас-листы и технические документы на одной странице.

4. Работа без подключения к интернету

Единожды загрузив содержимое сайта www.zehnder-charleston.ru Вы можете работать с вкладками «Подобрать радиатор Zehnder Charleston» и «Быстрый расчет цен» без подключения к интернету. При последующем подключении к интернету сайт самостоятельно проведет необходимые обновления данных, если это необходимо.

Данная возможность доступна для всех браузеров кроме Internet Explorer 6,7,8,9

zehnder-charleston.ru

Стальной радиатор Zehnder Charleston Pro



Это первый современный отопительный прибор, который благодаря специальной технологии нанесения внутреннего слоя, запатентованного фирмой Zehnder, идеально совмещает преимущества чугунных радиаторов по антикоррозийной устойчивости и стальных радиаторов – по современному дизайну.



Антикоррозийная устойчивость радиаторов Zehnder Charleston Pro достигается за счёт антикоррозийного барьера, который наносится на внутреннюю поверхность радиатора путём апплицирования.



Преимущества Zehnder Charleston Pro

• легкость и простота уборки приборов например, с помощью специальной щетки Zehnder из овечьей шерсти
• широкий выбор моделей – радиаторы Charleston Pro изготавливаются 2-х и 3-х-колончатыми, высотой от 260 до 2000 мм, максимальное количество секций – 40.
• различные способы подключений
• под заказ исполнение Completto со встроенной вентильной вставкой и нижним подключением
• гладкая поверхность, скруглённые углы
• высококачественное эмалевое покрытие – цвета из каталога Zehnder



Дополнительные преимущества защитного слоя:

• катодный барьер: при сильных повреждениях поверхности не возникает глубокая коррозия металла
• молекулы воды не подвергаются разрушению при контакте с металлом
• защитный слой не оказывает вредного воздействия на окружающую среду, не выделяет загрязняющие вещества
• радиаторы с защитным слоем можно устанавливать везде (в том числе и в открытые системы отопления (ГВС))



Описание Zehnder Charleston Pro

Zehnder Charleston Pro – это стальной трубчатый радиатор Charleston Pro со специальной обработкой, подходящий для любых систем отопления и обладающий сроком службы > 25 лет.

Это первый современный отопительный прибор, который благодаря специальной технологии нанесения внутреннего слоя, запатентованной фирмой Zehnder, идеально совмещает в себе преимущества чугунных радиаторов по антикоррозийной устойчивости и стальных радиаторов – по современному дизайну. Тонкослойный антикоррозийный барьер наносится на внутреннюю поверхность радиатора путем апплицирования. Первоначальная сушка слоя осуществляется при температуре 60С, за ней следует печная сушка при температуре 300С.



Антикоррозийный эффект обеспечивают:

• защитный барьер: множество накладывающихся друг на друга частиц цинка и алюминия образуют отличный барьер и предотвращают разрушительное воздействие кислорода на сталь;
• гальваническое воздействие: подвергаясь процессу коррозии, цинк надежно защищает сталь;
• травление внутренней поверхности: оксиды металлов на поверхности защитного слоя замедляют процесс коррозии цинка и стали;
• катодная защита: поврежденные зоны заполняются оксидами цинками и карбонатами.



Технические характеристики Zehnder Charleston Pro

• Рабочее давление: 12 бар (15,6 бар исп.)
• Рабочая температура: макс. 120С



Таблица мощностей для радиаторов Zehnder Charleston Pro (данные на одну секцию)

Модель	Высота, мм	Ширина, мм	Тепловая мощность 1 секции, ΔТ=60C, Ватт
2026	260	62	26
3026	260	100	35
2030	300	62	30
3030	300	100	40
2035	350	62	35
3035	350	100	47
2037	370	62	38
3037	370	100	51
2040	400	62	39
3040	400	100	53
2045	450	62	44
3045	450	100	59
2050	500	62	48
3050	500	100	65
2055	550	62	53
3055	550	100	70
2057	570	62	55
3057	570	100	74
2060	600	62	67
3060	600	100	77
2075	750	62	69
3075	750	100	93
2090	900	62	81
3090	900	100	109
2100	1000	62	88
3100	1000	100	120
2110	1100	62	94
3110	1100	100	130
2120	1200	62	104
3120	1200	100	145
2150	1500	62	131
3150	1500	100	176
2180	1800	62	156
3180	1800	100	209
2200	2000	62	174
3200	2000	100	230



Технические данные
Материал	сталь
Тип газовой горелки	трубчатый
Мощность	26 – 230 Вт на одну секцию
Рабочее давление	12 атмосфер

www.morozam.net

Радиаторы Zehnder серии Charleston

Швейцарская фирма Zehnder Group произвела на свет самые популярный на сегодняшний день приборы отопления — радиаторы zehnder charleston – со сдержанным и элегантным внешним видом.

Приборы покрывают порошковой краской, которая отлично держится на протяжении всего срока эксплуатации. Верхние окончания секция имеют округлую форму, что гарантирует травмобезопасность окружающим. В стандартном исполнении радиаторы выпускают в белом оттенке RAL 9016. Под заказ возможно заказать изделие в любой колеровке в оттеночном формате RAL, также возможно производство радиаторов с покрытием металлик и в виде зачищенной стали с лаковым покрытием.

Модели из линии Charleston созданы для функционирования в системах закрытого типа. Максимальное давление в системе не должно превышать 10 бар. Наибольшая рабочая температура 120 градусов.
Радиаторы этой компании имеют выходы для подключения в разных положениях: сбоку, справа, слева, снизу. При подключении с двух боков выходы обладают отверстиями с внутренней резьбой 1/2″ и с отверстием под воздухоотвотчик 1/2″ . В складском ассортименте имеются трубчатые радиаторы с наиболее востребованными размерами. Они обязательно присутствуют в реализации и постоянно пополняются. Другие типоразмеры, цветовые решения и варианты подключения можно купить под заказ.

Конструкционные особенности

Радиаторы фирмы Зендер Чарльстон обладают трубчатой или колончатой структурой. Это универсальная конструкция, где стальные круглые трубки имеют диаметр 2.5 см, толщина трубок составляет 0,125 см. Эти элементы соединены в единую систему при помощи двух коллекторов: нижнего и верхнего. В результате образуется колонна.

Секции свариваются при помощи специальной сварки. Благодаря такой конструкции компания производит разнообразный ассортимент типоразмеров, которые отличаются по высоте, длине и глубине. Благодаря такому подходу клиенты компании могут выбрать подходящий радиатор для помещения разной площади.

Устройства компании классифицируются в зависимости от количества трубочек в секции. В зависимости от их количества глубина радиатора может варьироваться. Наибольшим спросом пользуются радиаторы:

• с двумя колоннами глубиной 6,2 см.;
• с тремя трубами глубиной 10см.;
• с 4 трубочками — 1.36 см;
• с 5 трубками – 1,73 см;
• с 6 трубками – 2.1 см.

высота радиаторов варьируется в пределах 19-300 см.

sledcomspb.ru
