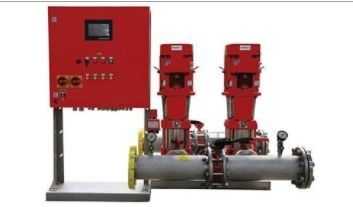

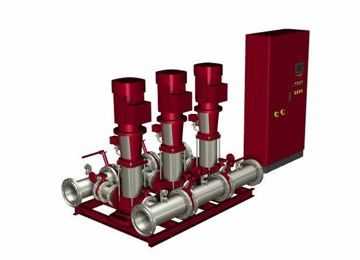

Насосные установки для систем пожаротушения
Системы пожаротушения используются довольно часто, так как их применяют не только для гашения очага возгорания, но и для охлаждения производственных объектов и даже для полива сельскохозяйственных культур (в экстренных ситуациях, при аномальных температурах). К такому оборудованию предъявляют высокие требования, ведь от его работы могут зависеть жизни людей. Естественно, насосные установки в этих системах должны быть долговечны и надежны, в компании СДС их производят на базе вертикальных многоступенчатых насосов типа Movitec (Grundfos, Дания, KSB, Германия) и консольных насосов типа 3М (EBARA, Италия). Так же, широко применяются недорогие насосы отечественного производства.
Наша компания на высоком уровне качества производит недорогие аналоги таких известных моделей западных производителей, как Grundfos MX, WILO-CO. А так же отечественных: Спрут, ГРАНФЛОУ и др.
Существует несколько типов установок для пожаротушения:
Гидрантная система пожаротушения
Самая популярная система. При необходимости ее запуск осуществляется нажатием кнопки пуск с пульта диспетчера или оператором. В такой системе не поддерживается определенное давление в трубопроводе, который заполнен водой для уменьшения коррозии внутри трубы.
Спринклерная система пожаротушения
В сплинклерных системах вода всегда находится под давлением. При возгорании легкоплавкие насадки сплинкеров вскрываются и обеспечивают подачу воды. В такой установке находятся от одного до двух насосов подпитки – (жокей). Жокей-насосы поддерживают необходимое давление, когда не работают основные. Вся система контролируется единым шкафом управления.
Как работает спринклерная система пожаротушения
На выходе насосной установки находятся 2 основных реле давления (рабочий и резервный) для регулировки работы основных насосов и одно реле давления контроля жокей-насоса. Если давление падает из-за утечки или работы одного из сплинкеров, включается основной насос, который восстановит подачу воды в необходимых количествах.
Дренчерная система пожаротушения
Отличие дренчерной системы от спринклерной заключается в том, что давление поддерживается до прибора (клапана), который можно расположить в любом месте. При необходимости возгорание будет тушиться на всем протяжении трубопровода после клапана – это отличительный принцип работы дренчерной системы. Провоцируют срабатывание гидравлическая или электрическая побудительные системы. Насосная установка функционирует аналогично спринклерной.
Так как во всех этих системах в качестве средства тушения используется вода, их можно применять в помещениях, где находятся люди.
Принцип выбора жокей-насоса:
Для спринклерной системы жокей-насос выбирается с учетом работы основного насоса и должен составлять 3-5 процентов от его производительности. Напор должен быть на 5-10 метров больше, чем у основного. Для дренчерной системы жокей-насосы выбираются с тем же учетом, но расчет напора зависит от места положения клапана.
Пример маркировки для спринклерной и дренчерной систем пожаротушения:
SDS ВНУпж 2 3М50-200 15,0 кВт + 1хMovitec 4/5 2,2 кВт РР/К 65 мм
3М 50-200 15,0 кВт – тип основных насосов Movitec 4/5 2,2 кВт – тип жокей-насоса
Установки для тушения пожаров отличаются от других наличием поворотных дисковых затворов на коллекторах, которые разделяют рабочий и резервный запасы.
sdsystems.ru
jockey pump – это… Что такое jockey pump?
насос сплинкерной системы пожаротушения
жокей-насос
–
Принцип работы насосной установки спринклерной системы пожаротушения, в состав которой входит жокей-насос
В случае падения давления воды в спринклерной системе, первым включается жокей-насос. Если расход воды небольшой и жокей-насос справляется с восполнением утечки, то через некоторое время после достижения верхнего предела заданного давления он выключится. Если же это не протечка, а открылось несколько спринклеров и расход воды значительный, то даже при работающем жокей-насосе давление продолжает падать. В этом случае, по сигналу второго реле давления, включается пожарный насос. Резервный агрегат включается в случае невыхода основного на рабочий режим. Независимо от того, потушен пожар или нет, пожарные насосы сами не отключаются, их можно выключить только вручную со шкафа управления.
Jockey Pump
A jockey pump is a small pump connected to a fire sprinkler system and is intended to maintain pressure in a fire protection piping system to an artificially high level so that the operation of a single fire sprinkler will cause an appreciable pressure drop which will be easily sensed by the fire pump automatic controller, causing the fire pump to start. The jockey pump is essentially a portion of the fire pump’s control system.
The application of a jockey pump in a fire protection system is covered by documents produced by the NFPA (National Fire Protection Association, ) known as NFPA 20 “Fire Pumps” Standard and NFPA 13 “Design and Installation of Fire Sprinkler Systems”. These must be inspected as with any other part of the system per NFPA 25 “Inspection and Testing of Water-Based Fire Protection Systems”.Fire protection systems are governed in most states by statute, building code, and/or fire code.
In India
This jockey pump is also a must while designing the Fire Hydrants Pumps skid for Industrial installations.While the logic followed for the effective operation of the fire fighting pumps may depend upon or vary as per the regulations in a particular country, in India, the pump manufacturers like Mather-Platt with standard Fire Pumps generally adhere to the TAC guidelines (Tariff Advisory Committee guidelines).
Although India’s premier manufacturer Kirloskar Brothers Limited, with approvals from UL and FM Global, LPCB, ASIB: follows TAC guidelines (Tariff Advisory Committee guidelines), or FM GLobal and UL standards depending on the clients needs.
If one is following the TAC guidelines, follow this approach
*Once the complete fire fighting circuit is under pressure by operating the pumps for sufficient time provided all the fire hydrant valves (Single yard hydrants, Fire escape hydrants, etc)are closed, the main pump stops.
*Due to some leakages somewhere in the fire fighting piping circuit, when there is a loss of system pressure which will be constantly monitored by the Pressure sensors in the circuit, the jockey pumps receives a signal to start from the automatic control panel, and will run to augment this loss of pressure by pumping more water into the circuit. Once the pressure is maintained as per the set point, it stops.
[http://en.wikipedia.org/wiki/Jockey_pump#Jockey_Pump]
Тематики
- пожарная безопасность
Синонимы
EN
normative_en_ru.academic.ru
jockey pump — с английского на русский
насос сплинкерной системы пожаротушения
жокей-насос
–
Принцип работы насосной установки спринклерной системы пожаротушения, в состав которой входит жокей-насос
В случае падения давления воды в спринклерной системе, первым включается жокей-насос. Если расход воды небольшой и жокей-насос справляется с восполнением утечки, то через некоторое время после достижения верхнего предела заданного давления он выключится. Если же это не протечка, а открылось несколько спринклеров и расход воды значительный, то даже при работающем жокей-насосе давление продолжает падать. В этом случае, по сигналу второго реле давления, включается пожарный насос. Резервный агрегат включается в случае невыхода основного на рабочий режим. Независимо от того, потушен пожар или нет, пожарные насосы сами не отключаются, их можно выключить только вручную со шкафа управления.
[ http://www.airweek.ru/pr_news_137.html]
Jockey Pump
A jockey pump is a small pump connected to a fire sprinkler system and is intended to maintain pressure in a fire protection piping system to an artificially high level so that the operation of a single fire sprinkler will cause an appreciable pressure drop which will be easily sensed by the fire pump automatic controller, causing the fire pump to start. The jockey pump is essentially a portion of the fire pump’s control system.
The application of a jockey pump in a fire protection system is covered by documents produced by the NFPA (National Fire Protection Association,) known as NFPA 20 “Fire Pumps” Standard and NFPA 13 “Design and Installation of Fire Sprinkler Systems”. These must be inspected as with any other part of the system per NFPA 25 “Inspection and Testing of Water-Based Fire Protection Systems”.Fire protection systems are governed in most states by statute, building code, and/or fire code.
In India
This jockey pump is also a must while designing the Fire Hydrants Pumps skid for Industrial installations.While the logic followed for the effective operation of the fire fighting pumps may depend upon or vary as per the regulations in a particular country, in India, the pump manufacturers like Mather-Platt with standard Fire Pumps generally adhere to the TAC guidelines (Tariff Advisory Committee guidelines).
Although India’s premier manufacturer Kirloskar Brothers Limited, with approvals from UL and FM Global, LPCB, ASIB: follows TAC guidelines (Tariff Advisory Committee guidelines), or FM GLobal and UL standards depending on the clients needs.
If one is following the TAC guidelines, follow this approach
*Once the complete fire fighting circuit is under pressure by operating the pumps for sufficient time provided all the fire hydrant valves (Single yard hydrants, Fire escape hydrants, etc)are closed, the main pump stops.
*Due to some leakages somewhere in the fire fighting piping circuit, when there is a loss of system pressure which will be constantly monitored by the Pressure sensors in the circuit, the jockey pumps receives a signal to start from the automatic control panel, and will run to augment this loss of pressure by pumping more water into the circuit. Once the pressure is maintained as per the set point, it stops.
[ http://en.wikipedia.org/wiki/Jockey_pump#Jockey_Pump]
Тематики
Синонимы
EN
translate.academic.ru
жокей-насос — с английского на русский
насос сплинкерной системы пожаротушения
жокей-насос
–
Принцип работы насосной установки спринклерной системы пожаротушения, в состав которой входит жокей-насос
В случае падения давления воды в спринклерной системе, первым включается жокей-насос. Если расход воды небольшой и жокей-насос справляется с восполнением утечки, то через некоторое время после достижения верхнего предела заданного давления он выключится. Если же это не протечка, а открылось несколько спринклеров и расход воды значительный, то даже при работающем жокей-насосе давление продолжает падать. В этом случае, по сигналу второго реле давления, включается пожарный насос. Резервный агрегат включается в случае невыхода основного на рабочий режим. Независимо от того, потушен пожар или нет, пожарные насосы сами не отключаются, их можно выключить только вручную со шкафа управления.
[ http://www.airweek.ru/pr_news_137.html]
Jockey Pump
A jockey pump is a small pump connected to a fire sprinkler system and is intended to maintain pressure in a fire protection piping system to an artificially high level so that the operation of a single fire sprinkler will cause an appreciable pressure drop which will be easily sensed by the fire pump automatic controller, causing the fire pump to start. The jockey pump is essentially a portion of the fire pump’s control system.
In the U.S.
The application of a jockey pump in a fire protection system is covered by documents produced by the NFPA (National Fire Protection Association,) known as NFPA 20 “Fire Pumps” Standard and NFPA 13 “Design and Installation of Fire Sprinkler Systems”. These must be inspected as with any other part of the system per NFPA 25 “Inspection and Testing of Water-Based Fire Protection Systems”.Fire protection systems are governed in most states by statute, building code, and/or fire code.
In India
This jockey pump is also a must while designing the Fire Hydrants Pumps skid for Industrial installations.While the logic followed for the effective operation of the fire fighting pumps may depend upon or vary as per the regulations in a particular country, in India, the pump manufacturers like Mather-Platt with standard Fire Pumps generally adhere to the TAC guidelines (Tariff Advisory Committee guidelines).
Although India’s premier manufacturer Kirloskar Brothers Limited, with approvals from UL and FM Global, LPCB, ASIB: follows TAC guidelines (Tariff Advisory Committee guidelines), or FM GLobal and UL standards depending on the clients needs.
If one is following the TAC guidelines, follow this approach
*Once the complete fire fighting circuit is under pressure by operating the pumps for sufficient time provided all the fire hydrant valves (Single yard hydrants, Fire escape hydrants, etc)are closed, the main pump stops.
*Due to some leakages somewhere in the fire fighting piping circuit, when there is a loss of system pressure which will be constantly monitored by the Pressure sensors in the circuit, the jockey pumps receives a signal to start from the automatic control panel, and will run to augment this loss of pressure by pumping more water into the circuit. Once the pressure is maintained as per the set point, it stops.
*If any hydrant valve is opened due to some fire and water is consumed, then the jockey pump due to its small capacity compared to the main pumps (one running, one stand-by)in terms of volumetric capacity, the main pump will start and then the jockey immediately stops.This way jockey pump is important which senses the loss of pressure in the circuit first.
[ http://en.wikipedia.org/wiki/Jockey_pump#Jockey_Pump]
Тематики
Синонимы
EN
translate.academic.ru
2019 Принцип Работы Мобильного Насоса Жокей
2019 мобильный жокей насос принцип работы
Описание продукта:
Информация о компании
Наши услуги
Наш сервис
Better Technology co., Ltd. была основана в 2004.мы расположены в зоне развития HangBu, Quzhou, Zhejiang, с удобным доступом для транспортировки, охватывающим площадь 20000 квадратных метров, для мастерской 15000 квадратных метров, 28 технических менеджеров. Он сочетает в себе функции профессионального дизайна, разработки, производства и продажи общего жидкого оборудования высокотехнологичного предприятия. Он наладил технологическое сотрудничество с отечественными и зарубежными университетами и колледжами, ввел передовой дизайн, развитие и управление, и долгое время работает иностранный Эксперт для технического руководства.
Предпродажное обслуживание

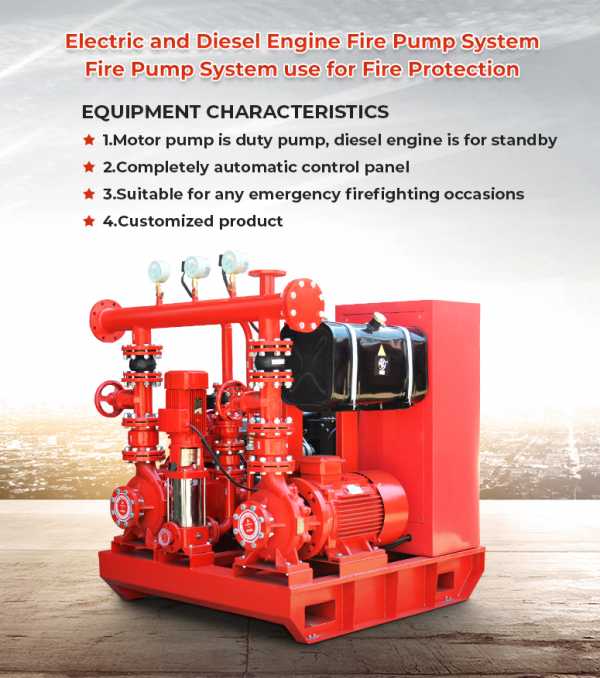

Основные товары: группа пожарных насосов дизельного двигателя, оборудование для подачи воды под постоянным давлением для пожаротушения хорошо применяется в противопожарной промышленности. Центробежный насос, трубопроводный насос.
По выгодной цене с доставкой до середины обслуживания
Канализационный насос и самовсасывающий насос применяются для очистки сточных вод. Мы также производим Y2, YX3, YE3, YB2 и YB3 высокоэффективных двигателей.
Пост-продажное обслуживание
Наши товары хорошо продаются по всему Китаю и долго экспортируются в Россию, Малайзию Австралию, США, Канаду, Новую Зеландию, Малайзию, Южную Африку. Мы можем обеспечить установку на месте, обслуживание
Упаковка & Доставка
Наша команда
Сертификаты
Пожалуйста, свяжитесь с нами
russian.alibaba.com
Спрашивали? Отвечаем!
Вопрос: «Как рассчитать параметры жокей-насоса для автоматического спринклерного пожаротушения?»
Ни в 123-ФЗ, ни в СП 5.13130.2009 методики определения требуемой подачи и напора насоса-жокея нет. Согласно информации, полученной на курсах повышения квалификации по пожарной безопасности от сотрудника ВНИИПО, подача насоса-жокея должна быть меньше расхода 1 спринклера, насос-жокей работает только на протечки. Напор насоса-жокея определяется в зависимости от схемы подключения реле давления (до спринклерного узла управления или после), при схеме «после» напор насоса-жокея должен быть больше напора основного насоса +10%, но не менее чем на 5 м вод. ст.
Вопрос: «Возможно ли при применении нескольких установок Sololift объединение напорных линий?»
Нет, для каждого Sololift проектируется отдельная напорная линия. Как и работа любых центробежных насосов на общий участок напорного трубопровода, это возможно только при построении приведённой характеристики насоса (построение скорректированной характеристики каждого насоса с учётом потерь в напорном трубопроводе до точки, когда насосы начинают работать на общий участок напорного трубопровода, подробное описание см. в книге «Теория и практика водоотведения» на стр. 52 – 54). Практика показывает, что данными правилами обычно пренебрегают, и, в результате, при одновременном срабатывании нескольких Sololift один из них «передавливает» другие. Установки из строя не выходят, просто откачки не происходит. В результате задача Sololift (отведение стоков, в том числе и фекальных, от санитарно-технических приборов в напорном режиме) остается невыполненной.
Вопрос: «Как рассчитать необходимый объем гидробака для станций Hydro MPC?»
Несмотря на то, что в стандартный комплект поставки установки Hydro MPC входит мембранный гидробак объемом 24 литра, может потребоваться установка в системе еще одного бака, который будет ограничивать частоту включений насосов и сглаживать колебания давления. Выбор типоразмера мембранного гидробака зависит от конкретной системы и должен выполняться специалистом-проектировщиком. Расчет мембранного бака осуществляется по формуле:
V=(Q*1000*(1+Pset+∆P)) / (4*nmax*∆P*k)
где
- Q – для установок Hydro MPC-S номинальная подача одного насоса, м3/час. Для установок Hydro MPC-E, F – 25 % от номинальной подачи одного насоса.
- Pset – давление в рабочей точке (сумма давления на входе и давления, развиваемое насосами), бар
- ∆P – разница между давлением выключения и давлением в рабочей точке (как правило 1,5 бара)
- k – коэффициент, характеризующий давление настройки мембранного бака k = 0,9 – для нерегулируемого насоса k = 0,7 – для регулируемого насоса
- nmax – допустимое количество включений/выключений электродвигателя насосного агрегата 200 раз/час при мощности электродвигателя менее 4 кВт 100 раз/час при мощности электродвигателя от 5,5 кВт. (точные значения количества включений проверяйте в паспорте на насос, двигатель)
Вопрос: «В каких случаях следует устанавливать кожух охлаждения на скважинные насосы»
Охлаждающий кожух применяется в случае, если охлаждение электродвигателя недостаточно (скорость охлаждения электродвигателя смотрите в паспорте на насос). Расчет скорости обтекания электродвигателя потоком жидкости:
V=Qmin / (2 826 (D^2 i-d^2 A)) , м/с
где
- Qmin – подача, м3/ч
- Di – диаметр скважины, м
- dA – диаметр электродвигателя, м
Чаще всего применяется при установке электродвигателя в накопительных резервуарах, реках или озерах.
fermanasosov.ru
jockey pump — с русского на английский
насос сплинкерной системы пожаротушения
жокей-насос
–
Принцип работы насосной установки спринклерной системы пожаротушения, в состав которой входит жокей-насос
В случае падения давления воды в спринклерной системе, первым включается жокей-насос. Если расход воды небольшой и жокей-насос справляется с восполнением утечки, то через некоторое время после достижения верхнего предела заданного давления он выключится. Если же это не протечка, а открылось несколько спринклеров и расход воды значительный, то даже при работающем жокей-насосе давление продолжает падать. В этом случае, по сигналу второго реле давления, включается пожарный насос. Резервный агрегат включается в случае невыхода основного на рабочий режим. Независимо от того, потушен пожар или нет, пожарные насосы сами не отключаются, их можно выключить только вручную со шкафа управления.
[ http://www.airweek.ru/pr_news_137.html]
Jockey Pump
A jockey pump is a small pump connected to a fire sprinkler system and is intended to maintain pressure in a fire protection piping system to an artificially high level so that the operation of a single fire sprinkler will cause an appreciable pressure drop which will be easily sensed by the fire pump automatic controller, causing the fire pump to start. The jockey pump is essentially a portion of the fire pump’s control system.
In the U.S.
The application of a jockey pump in a fire protection system is covered by documents produced by the NFPA (National Fire Protection Association,) known as NFPA 20 “Fire Pumps” Standard and NFPA 13 “Design and Installation of Fire Sprinkler Systems”. These must be inspected as with any other part of the system per NFPA 25 “Inspection and Testing of Water-Based Fire Protection Systems”.Fire protection systems are governed in most states by statute, building code, and/or fire code.
In India
This jockey pump is also a must while designing the Fire Hydrants Pumps skid for Industrial installations.While the logic followed for the effective operation of the fire fighting pumps may depend upon or vary as per the regulations in a particular country, in India, the pump manufacturers like Mather-Platt with standard Fire Pumps generally adhere to the TAC guidelines (Tariff Advisory Committee guidelines).
Although India’s premier manufacturer Kirloskar Brothers Limited, with approvals from UL and FM Global, LPCB, ASIB: follows TAC guidelines (Tariff Advisory Committee guidelines), or FM GLobal and UL standards depending on the clients needs.
If one is following the TAC guidelines, follow this approach
*Once the complete fire fighting circuit is under pressure by operating the pumps for sufficient time provided all the fire hydrant valves (Single yard hydrants, Fire escape hydrants, etc)are closed, the main pump stops.
*Due to some leakages somewhere in the fire fighting piping circuit, when there is a loss of system pressure which will be constantly monitored by the Pressure sensors in the circuit, the jockey pumps receives a signal to start from the automatic control panel, and will run to augment this loss of pressure by pumping more water into the circuit. Once the pressure is maintained as per the set point, it stops.
*If any hydrant valve is opened due to some fire and water is consumed, then the jockey pump due to its small capacity compared to the main pumps (one running, one stand-by)in terms of volumetric capacity, the main pump will start and then the jockey immediately stops.This way jockey pump is important which senses the loss of pressure in the circuit first.
[ http://en.wikipedia.org/wiki/Jockey_pump#Jockey_Pump]
Тематики
Синонимы
EN
translate.academic.ru
