Zont H-1000 контроллер с возможностью дистанционного управления отоплением по GSM

Многофункциональный универсальный контроллер для дистанционного управления отоплением загородного дома, коттеджа, дачи или квартиры.

Основное отличие от существующих аналогов заключается в том, что у контроллера отсутствуют предварительно настроенные схемы управления – устройство свободно программируется для решения конкретных, индивидуальных задач по автоматизации управления системой отопления. GSM управление отоплением популярно у владельцев домов, к которым не подведена линия проводного интернета (или его качество неудовлетворительное) и, соответственно, не имеющих возможности использовать домашние Wi-Fi сети. Практически единственное решение в таком случае – использование дистанционного GSM управления отоплением.

Принцип работы

Внимание! Это сложный электронный прибор, требующий при установке профессиональных знаний по монтажу. Наши специалисты прошли специальную подготовку в компании Микро Лайн. Самостоятельная установка Zont h 1000 категорически не рекомендуется – техническая поддержка в таком случае оказываться не будет!

Контроллер Zont h 1000 обеспечивает управление и контроль за:

  • работой котла – автоматически оповещает об его авариях и ошибках,
  • контурами отопления и ГВС,
  • циркуляционными насосами,
  • клапанами, сервоприводами и другими элементами отопительной системы,
  • состоянием дополнительно подключаемых датчиков (давления, протечки, утечки газа и т.п.),
  • состоянием радиодатчиков, работающих на частоте 433 и 868 МГц,
  • наличием электропитания – автоматически оповещает о его пропадании и восстановлении, авариях и ошибках котла

Инструкция по эксплуатации (pdf)

Инструкция по настройке (pdf)

Контроль за состоянием датчиков различного назначения и информирование при их срабатывании.


Контроллер Zont h 1000 может отслеживать состояние как проводных так и радиоканальных датчиков (охранных, пожарных, протечки воды, утечки газа, вибрации и и т.п.).
В случае срабатывания какого-либо из датчиков, автоматически формируется оповещение, которое доставляется пользователю контроллера выбранным при настройке способом.
Радиоканальные датчики регистрируются в беспроводных зонах.
Общее количество беспроводных зон – 10. Количество радиоканальных датчиков в одной зоне, работающих на частоте 433 МГц – до 6 штук. Количество радиоканальных датчиков в одной зоне, работающих на частоте 868 МГц (только датчики Zont) – до 6-ти штук. Общее число зарегистрированных радиоканальных датчиков не может быть более 30-ти штук.
При срабатывании датчиков формируется оповещение, которое передается владельцу помещения следующими способами:
• голосовым и SMS сообщением на запрограммированные телефонные номера
• сообщением на электронную почту, указанную при регистрации в web-сервисе
• оповещением в личном кабинете web-сервиса
• оповещением в Мобильном приложении

Разъемы контроллера Zont h-1000

Zont h-1000 поддерживает:

Многозональное управление отоплением – до 6-ти контуров управления. Каждая зона может управляться своим исполнительным механизмом: насосом, трёхходовым или двухходовым краном, для регулирования которых могут быть подключены основной и резервный температурные датчики и датчик температуры теплоносителя. На каждый отопительный контур может быть назначено 2 термодатчика регулирования. 1-ый контур предназначен для управления электрическим или газовым котлом, в том числе по интерфейсу OpenTherm (через подключаемый внешний адаптер), остальные 5 контуров предназначены для управления различными исполнительными механизмами.
Работу по протоколу OpenTherm, обеспечивающего дистанционную диагностику технического состояния газового котла, его текущих рабочих параметров, наличия ошибок и аварий.
Погодозависимое управление котлом (ПЗА) с настраиваемыми параметрами.

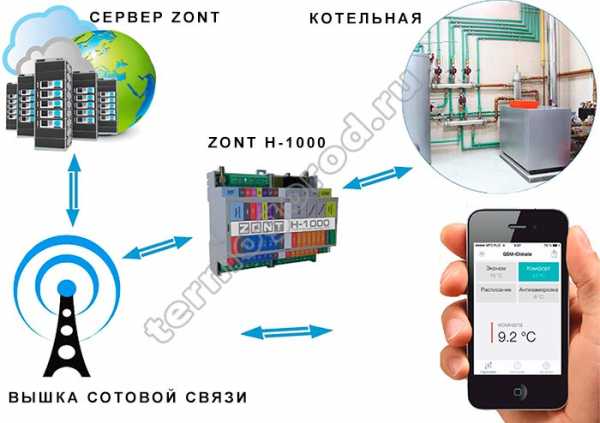

Дистанционное управление отоплением, контроль параметров системы отопления и состояние подключенного оборудования осуществляются различными способами:
• из личного кабинета через интернет-сервис www.zont-online.ru (нужна предварительная регистрация)
• с помощью мобильного приложения Zont для устройств на платформе iOS и Android.
• с помощью голосовой связи GSM
с помощью СМС
Оповещение по GSM связи.
При успешном соединении включается голосовое сообщение с информацией о причине тревоги. Если, не разрывая соединения, нажать клавишу #, то включается голосовое меню для управления устройством.
Если абонент недоступен или находится вне зоны действия сети, на запрограммированные телефонные номера отправляется SMS-сообщение с информацией о причине тревоги.
Если абонент не поднял трубку или без соединения нажал отбой, SMS-сообщение не отправляется.
Оповещение по e-mail.
Выполняется при условии включения данного режима в настройках web-сервиса (вкладка «Оповещения»)
Оповещение через web-сервис и мобильное приложение.
Оповещение о тревоге имеет вид всплывающего окна «Важные события», в котором указана причина возникновения события. Для мобильного приложения на платформах Android и IOS предусмотрены оповещения через push уведомления.

Мобильное приложение ZONT
Мобильное приложение ZONT для термостатов и контроллеров позволяет:

  • Отображать текущее состояния котла и температуры в помещении
  • Управлять режимами работы котла, изменять температурный режим
  • Осуществлять контроль за исправностью котла
  • Вести статистику работы теплогенератора
  • Контролировать получаемую информацию от дополнительных датчиков, например, охранных, пожарных и т.п.
  • Контролировать напряжение электросети
  • Контролировать баланс SIM-карты мобильного оператора
  • Просматривать историю событий

Внимание!
Следите за положительным балансом SIM-карты, установленной в контроллер! Необходима подключенная опция «Интернет» и в месте установки контроллера должен быть хороший уровень приема GSM сигнала мобильного оператора. Качество GSM сигнала можно определить по интенсивности свечения зеленого индикатора на плате контроллера под крышкой корпуса.

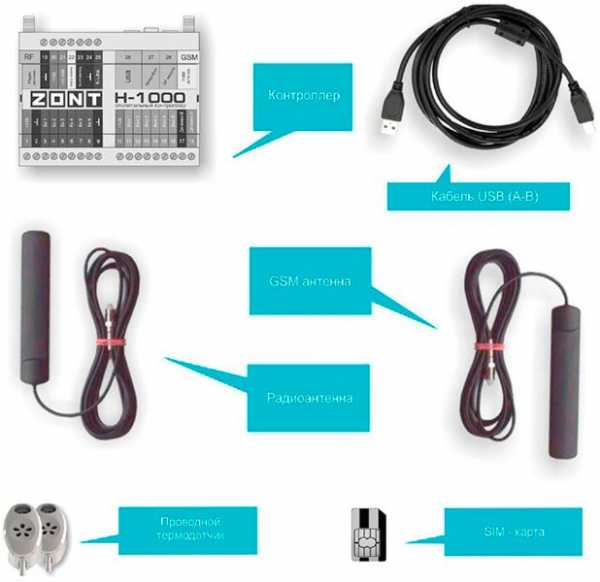

Комплект поставки Zont h 1000
Контроллер
GSM антенна
Радиоантенна
Кабель USB (A-В)
Проводной термодатчик Zont DS18S20
SIM – карта оператора БиЛайн

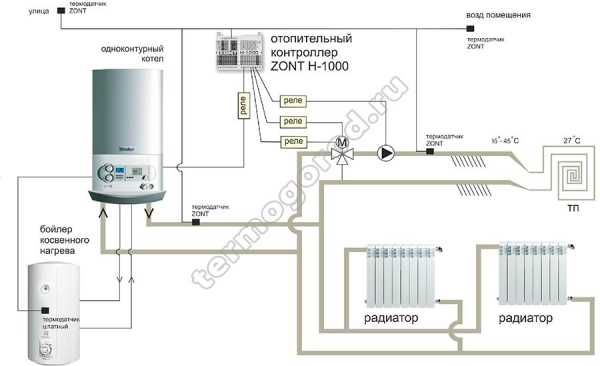

Пример схемы подключения



Упаковка контроллера Zont h 1000

termogorod.ru

Zont H-1000 OT многофункциональный GSM контроллер отопления с адаптером OpenTherm

Многофункциональный универсальный контроллер в комплекте с интерфейсом OpenTherm для дистанционного управления отоплением загородного дома, коттеджа, дачи или квартиры. Основное отличие от существующих аналогов заключается в том, что у контроллера отсутствуют предварительно настроенные схемы управления – устройство свободно программируется для решения конкретных, индивидуальных задач по автоматизации управления системой отопления. GSM управление отоплением популярно у владельцев домов, к которым не подведена линия проводного интернета (или его качество неудовлетворительное) и, соответственно, не имеющих возможности использовать домашние Wi-Fi сети. Практически единственное решение в таком случае – использование дистанционного GSM управления отоплением.

Регулирование котлов, оборудованных интерфейсом OpenTherm.
Регулирование через интерфейс OpenTherm возможно только по первой зоне терморегулирования (контур котла). Подключение отопительного контроллера нужно обязательно выполнять через дополнительное устройство – адаптер OpenTherm (приобретается отдельно). Первая зона терморегулирования имеет такую особенность, что если в ней использовать управление отопительным котлом по OpenTherm, то можно параллельно в этой же зоне управлять простым контуром (не отопительным, а например сервоприводом или насосом). При таком регулировании и при наличии у котла собственного датчика внешней температуры – установка датчика температуры теплоносителя не требуется.

Обмен информацией между отопительным котлом и контроллером по протоколу OpenTherm позволяет отображать в Интернет-сервисе:
• Температуру теплоносителя

• Температуру ГВС
• Уличную температуру воздуха (если у котла есть собственный датчик уличной температуры)
• Уровень модуляции горелки (параметр доступен не у всех моделей)
• Скорость протока ГВС (параметр доступен не у всех моделей)
• Давление в системе (параметр доступен не у всех моделей)
Управление котлом по протоколу OpenTherm никак не связано с возможностью модуляции горелки, если такая функция предусмотрена в котле. Электроника котла самостоятельно принимает решение о выставлении определенного уровня модуляции в зависимости от заданной и текущей температуры теплоносителя. Модуляция (регулирование мощности котла) позволяет котлу избегать тактования (частого включения выключения) в режиме частичных нагрузок, когда мощность котла выше, чем потребности системы отопления в тепле, что благоприятно сказывается на сроке службы отопительной системы в целом.

Принцип работы

Контроллер Zont h 1000 ОТ обеспечивает управление и контроль за:

  • работой котла – автоматически оповещает об его авариях и ошибках,
  • контурами отопления и ГВС,
  • циркуляционными насосами,
  • клапанами, сервоприводами и другими элементами отопительной системы,
  • состоянием дополнительно подключаемых датчиков (давления, протечки, утечки газа и т.п.),
  • состоянием радиодатчиков, работающих на частоте 433 и 868 МГц,
  • наличием электропитания – автоматически оповещает о его пропадании и восстановлении, авариях и ошибках котла

Контроль за состоянием датчиков различного назначения и информирование при их срабатывании.
Контроллер Zont h 1000 ОТ может отслеживать состояние как проводных так и радиоканальных датчиков (охранных, пожарных, протечки воды, утечки газа, вибрации и и т.п.).
В случае срабатывания какого-либо из датчиков, автоматически формируется оповещение, которое доставляется пользователю контроллера выбранным при настройке способом.

Радиоканальные датчики регистрируются в беспроводных зонах.
Общее количество беспроводных зон – 10. Количество радиоканальных датчиков в одной зоне, работающих на частоте 433 МГц – до 6 штук. Количество радиоканальных датчиков в одной зоне, работающих на частоте 868 МГц (только датчики Zont) – до 6-ти штук. Общее число зарегистрированных радиоканальных датчиков не может быть более 30-ти штук.
При срабатывании датчиков формируется оповещение, которое передается владельцу помещения следующими способами:
• голосовым и SMS сообщением на запрограммированные телефонные номера
• сообщением на электронную почту, указанную при регистрации в web-сервисе
• оповещением в личном кабинете web-сервиса
• оповещением в Мобильном приложении

Инструкция по эксплуатации (pdf)

Инструкция по настройке (pdf)

Разъемы контроллера Zont h-1000

Zont h-1000 ОТ поддерживает:

Многозональное управление отоплением – до 6-ти контуров управления. Каждая зона может управляться своим исполнительным механизмом: насосом, трёхходовым или двухходовым краном, для регулирования которых могут быть подключены основной и резервный температурные датчики и датчик температуры теплоносителя. На каждый отопительный контур может быть назначено 2 термодатчика регулирования. 1-ый контур предназначен для управления электрическим или газовым котлом, в том числе по интерфейсу OpenTherm (через подключаемый внешний адаптер), остальные 5 контуров предназначены для управления различными исполнительными механизмами.
Работу по протоколу OpenTherm, обеспечивающего дистанционную диагностику технического состояния газового котла, его текущих рабочих параметров, наличия ошибок и аварий. Интерфейс OpenTherm входит в комплект поставки.
Погодозависимое управление котлом (ПЗА) с настраиваемыми параметрами.

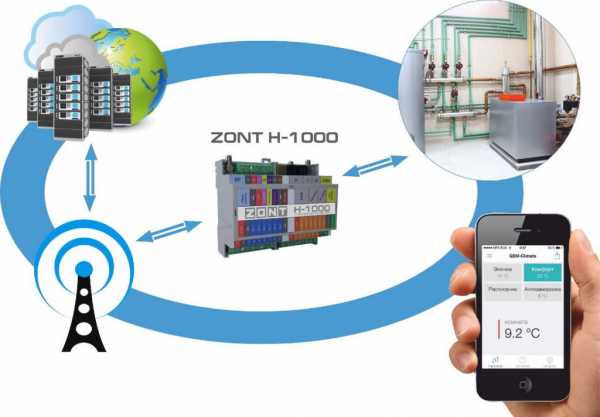

Дистанционное управление отоплением, контроль параметров системы отопления и состояние подключенного оборудования осуществляются различными способами:
• из личного кабинета через интернет-сервис www.zont-online.ru (нужна предварительная регистрация)
• с помощью мобильного приложения Zont для устройств на платформе iOS и Android.
• с помощью голосовой связи GSM
с помощью СМС
Оповещение по GSM связи.
При успешном соединении включается голосовое сообщение с информацией о причине тревоги. Если, не разрывая соединения, нажать клавишу #, то включается голосовое меню для управления устройством.
Если абонент недоступен или находится вне зоны действия сети, на запрограммированные телефонные номера отправляется SMS-сообщение с информацией о причине тревоги.
Если абонент не поднял трубку или без соединения нажал отбой, SMS-сообщение не отправляется.
Оповещение по e-mail.
Выполняется при условии включения данного режима в настройках web-сервиса (вкладка «Оповещения»)
Оповещение через web-сервис и мобильное приложение.
Оповещение о тревоге имеет вид всплывающего окна «Важные события», в котором указана причина возникновения события. Для мобильного приложения на платформах Android и IOS предусмотрены оповещения через push уведомления.

Мобильное приложение ZONT
Мобильное приложение ZONT для термостатов и контроллеров позволяет:

  • Отображать текущее состояния котла и температуры в помещении
  • Управлять режимами работы котла, изменять температурный режим
  • Осуществлять контроль за исправностью котла
  • Вести статистику работы теплогенератора
  • Контролировать получаемую информацию от дополнительных датчиков, например, охранных, пожарных и т.п.
  • Контролировать напряжение электросети
  • Контролировать баланс SIM-карты мобильного оператора
  • Просматривать историю событий

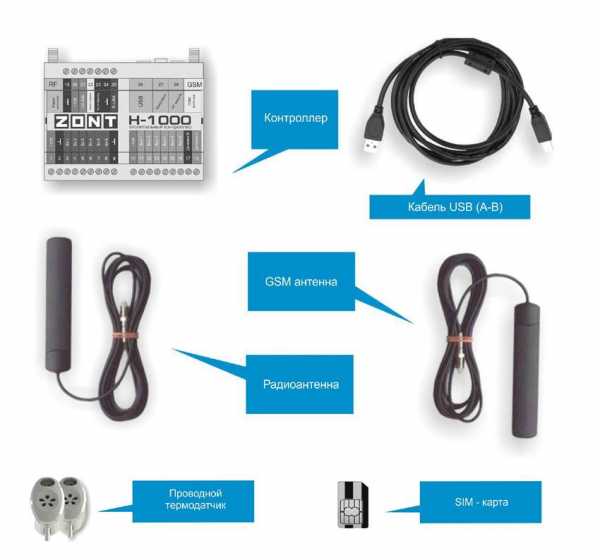

Комплект поставки Zont h 1000 ОТ
Контроллер
Интерфейс OpenTherm
GSM антенна
Радиоантенна
Кабель USB (A-В)
Проводной термодатчик Zont DS18S20
SIM – карта оператора БиЛайн

Пример схемы подключения



Упаковка контроллера Zont h 1000

Внимание! Это сложный электронный прибор, требующий при установке профессиональных знаний по монтажу. Наши специалисты прошли специальную подготовку в компании Микро Лайн. Самостоятельная установка Zont h 1000 OT категорически не рекомендуется – техническая поддержка в таком случае оказываться не будет!

Внимание!
Следите за положительным балансом SIM-карты, установленной в контроллер! Необходима подключенная опция «Интернет» и в месте установки контроллера должен быть хороший уровень приема GSM сигнала мобильного оператора. Качество GSM сигнала можно определить по интенсивности свечения зеленого индикатора на плате контроллера под крышкой корпуса.
