Настенный газовый котел NAVIEN Deluxe S – 24k

Обновление самого популярного настенного котла — Navien Deluxe S.

Газовый котел NAVIEN Deluxe S — 24k стал более современным и лаконичным. Системы подключения котла переработаны таким образом, чтобы замена любого другого котла на этот происходила без каких бы то ни было сложностей. Сохранив все преимущества первого поколения Deluxe — вентилятор с изменяемой частотой вращения, дифференциальный датчик давления воздуха, защита контроллера от перепадов напряжения, модель Deluxe S получила значительные изменения гидравлических компонентов. Упрощен процесс снятия и замены таких узлов как вторичный теплообменник, трехходового клапана, а также узлов гидрогруппы.

Были изменены присоединительные размеры камеры сгорания к дымоходу. Сейчас для подключения коаксиального дымохода не требуется переходник и можно использовать универсальные дымоходы.

Уровень шума при работе газового котла NAVIEN Deluxe S — 24k снижен до 40 дБ.

Также снижено минимальное значение давления газа необходимого для розжига и поддержания горения, теперь оно составляет всего 2,5 мбар (0.00025 МПа).

Улучшена система контроля нагрева теплообменника горячего водоснабжения (ГВС). Если открыть кран в другой комнате во время использования горячей воды, никакие колебания температуры не почувствуются.

Изменения коснулись всех систем котла и в результате получен премиальный уровень комфорта и надежности с сохранением прежнего ценового диапазона.

NAVIEN Deluxe S — 24k энергозависимый, то есть его нужно подключать к электропитанию. Мы рекомендуем это делать посредством стабилизатора напряжения, чтобы обезопасить котёл от перебоев в работе электросети.

Модель	NAVIEN Deluxe S — 24k
Используемое топливо	природный газ сжиженный газ
Тепловая мощность	24 кВт
Отапливаемая площадь	до 240 м2
Тип установки	настенный
Количество контуров	двухконтурный
Камера сгорания	закрытая
Материал теплообменника	нержавеющая сталь
Потребляемая мощность	150 Вт
Производитель	Navien, Корея

Приходите за газовым NAVIEN Deluxe S — 24k в Теплопартнер, вы получите:

Адекватные цены

— Теплопартнер официальный дистрибьютор компании Navien в Омске
— У нас всегда есть скидки на газовое оборудование для конечных пользователей;
— Специальные скидки для специалистов по монтажу котлов и систем отопления и газоснабжения.

Выбор отопительного оборудования для любых целей

— Газовые котлы, счётчики газа, водонагреватели и бойлеры, системы контроля загазованности и автоматизации от бытовых до промышленных.

Всё необходимое в одном месте

Вы сможете выбрать и купить всё необходимое для газификации вашего дома в одном месте, получить консультацию по вопросам теплоснабжения от специалистов, работающих в по этой теме в Омске более 15 лет, договориться о монтаже и сервисном обслуживании выбранного оборудования.

Подключение двухконтурного газового котла – Схема подключения двухконтурного газового котла

24 Марта 2022

Время чтения: 17 минут

Содержание

Типы газовых котлов

Правила подключения газового котла

Двухконтурный котел и бойлер косвенного нагрева

Схемы подключения двухконтурного котла

Рекомендации по подключению двухконтурного котла

Улучшение работы систем отопления и ГВС

Коротко о главном

Автономная система отопления для частного дома обеспечивает комфортный микроклимат в помещениях в любое время года.

Газовый котёл, устанавливаемый для приготовления теплоносителя, позволяет одновременно подключить две системы – отопление и горячее водоснабжение. В одноконтурном исполнении требуется специальная запорно-регулирующая арматура – трёхходовой клапан. Однако существуют агрегаты, которые снабжаются сразу двумя контурами, что обеспечивает автоматическое разделение потоков. Чтобы система работала безупречно, необходимо знать, как правильно выполнить подключение двухконтурного газового котла.

Двухконтурный газовый котёл в интерьере

Типы газовых котлов

Газовые котлы для системы отопления, вне зависимости от типа исполнения и расчётной мощности, подразделяются на две основных категории:

Одноконтурные. Представляют собой самую простую схему. Источник энергии – природный или сжиженный газ, который при сгорании нагревает теплообменник трубчатого типа. Внутри данного элемента находится теплоноситель – вода или антифриз.
По мере нагрева гравитационные силы или циркуляционный насос приводят жидкую среду в движение по замкнутому контуру. Проходя через радиаторы отопления, жидкость отдаёт тепло и возвращается по обратной магистрали на повторный нагрев.
Двухконтурные. Методика приготовления теплоносителя во многом схожа с первым типом. Разница состоит в наличии внутри агрегата двух теплообменников, в каждом их которых может находиться разная жидкость. Нагрев двух контуров происходит одновременно, а температура каждого контура зависит от скорости движения теплоносителя в трубах.

Купить газовый котел и необходимые для него принадлежности можно в нашем интернет-магазине.

Смонтированное оборудование в котельной

Схема подключения двухконтурного газового котла к системе устроена таким образом, что в одном трубопроводе циркулирует теплоноситель для отопления, а во втором теплообменнике находится жидкость с другими температурными параметрами для нужд ГВС.

Правила подключения газового котла

Газовое оборудование представляет собой технологические объекты повышенной опасности. В связи с этим, подключение двухконтурного газового котла проводится силами специализированных организаций, имеющих государственную аккредитацию. Самостоятельный монтаж с врезкой в газовую трубу категорически запрещается. При установке газового отопительного агрегата необходимо учесть требования СНиП 42-01.2022 и СП-41-104-2000. Данные нормативные документы регламентируют соблюдение следующих обязательных условий:

Минимальная площадь котельной должна составлять не менее 4 м2 с высотой потолков от 2,5 м и выше.

Дверной проём для доступа в котельную должен быть не уже, чем 800 мм.

Требования к помещению котельной

Котельная должна иметь минимум одну наружную стену с оконным проёмом, площадь светопрозрачной части которого должна составлять 0,3 м2 на каждые 10 м2 площади помещения.
В пространстве котельной устраивается вытяжка с естественной или принудительной циркуляцией для обеспечения удаления частиц природного газа и исключения риска скопления продуктов горения.
Дымовая труба должна быть выполнена таким образом, чтобы соответствовать количеству удаляемых продуктов горения. Сечение дымохода рассчитывается инженерами по специальной формуле.

Труба должна быть выше конька скатной кровли минимум на 500 мм.
Газ подводится от магистрали по стальному трубопроводу. Для подключения котельного оборудования допускается использовать специальные гибкие шланги в стальной плетёной обмотке.
К нагревательной установке предъявляются требования по защите от короткого замыкания. Агрегат также должен оснащаться функцией автоматического отключения на случай перегрева.
В котельной должен стоять датчик контроля уровня газа с сиреной.
На вводе газа в здание устанавливается счётчик, контролирующий расход.

Требования к размещению настенного агрегата

В котельную подводится труба ХВС как средство первичного пожаротушения.
Внутренние стены котельной должны быть ровными и покрыты штукатуркой.
Все элементы, имеющие прямой контакт с газовым котлом, должны быть несгораемыми.

При монтаже оборудования необходимо учесть минимально допустимые расстояния от смежных конструкций, указанные в СНиП.

Перед монтажом и подключением нового объекта представители газового треста инспектируют помещение котельной. Если объемно-планировочные или технические параметры комнаты не удовлетворяют приведённым выше требованиям, служба не начинает работы до устранения предписаний.

Помещение котельной

Двухконтурный котел и бойлер косвенного нагрева

Схема подключения двухконтурного газового котла к системе отопления и ГВС подразумевает интегрирование в систему дополнительного водогрейного устройства – бойлера косвенного нагрева. Данное оборудование отличается следующими особенностями внутреннего строения:

Накопительная часть резервуара имеет два патрубка, как и любой другой бойлер.
Через подводящий патрубок чистая водопроводная вода из скважины поступает в бак, а через отводящее отверстие приготовленная горячая вода раздаётся потребителям при открывании крана.
Вместо нагревательного элемента в БКН устанавливается трубчатая спираль, внутри которой циркулирует нагретый теплоноситель.
Спираль подключается одному из нагреваемых контуров двухконтурного газового котельного агрегата.
Теплоноситель нагревается от газовой горелки и поступает в змеевик бойлера.
Проходя через трубки внутри накопительного резервуара, теплоноситель постепенно нагревает весь объём воды, который находится внутри бойлера.
При нагреве используется лишь избыточное тепло двухконтурной газовой установки, а сам накопительный водонагреватель не потребляет никаких дополнительных энергоресурсов.

Двухконтурный котёл в комбинации с бойлером косвенного нагрева

Балансировка системы, позволяющая распределять тепло между двумя контурами в нужных пропорциях, достигается путём установки на магистрали трёхходового клапана. Запорное устройство регулирует расход жидкости, которая проходит через его заслонки.

Схемы подключения двухконтурного котла

Схема подключения двухконтурного котла мало чем отличается от методики монтажа более простого одноконтурного оборудования. Для успешной установки газового котельного оборудования необходимо выполнить работы, согласно следующему алгоритму:

Монтаж агрегата на пол или на стену. В зависимости от типа конструкции и мощности оборудования производители предлагают 2 возможные схемы установки. В обоих случаях, фиксацию агрегата необходимо провести строго до начала обвязки, так как в рабочем положении он должен находиться в статическом положении. После выбора места для установки следует учесть требования СНиП по обеспечению минимального расстояния от близлежащих стен, пола и потолка.

Заказать установку котла отопления можно в нашей компании. Чтобы ознакомиться со стоимостью работ и порядком оказания услуги и связаться со специалистом, перейдите в раздел «услуги».

Настройка настенного котла

Крепление оборудования на стену производится с помощью металлических анкеров, выдерживающих отрывающее усилие, которое оказывает прибор, наполненный теплоносителем.

По завершении механической части к установке подводится газ. Данная работа выполняется силами представителей аккредитованной организации. Специалисты производят врезку в магистраль, монтаж и настройку счётчика, а также прокладку газопровода до места установки оборудования. Подключение двухконтурного газового котла в частном доме к энергоносителю осуществляют с помощью гибких шлангов с резьбовым соединением и полимерными прокладками, обеспечивающими герметичность.
Далее к котлу монтируется дымоход из нержавейки. Диаметр трубы подбирается, исходя из требований СНиП – на каждый 1 кВт мощности агрегата приходится минимум 8 см2 площади внутреннего сечения дымохода. Стенки трубы представляют собой 3-слойную конструкцию с негорючим утеплителем внутри. По помещению котельной труба прокладывается открытым способом для своевременной идентификации возгорания и возможности её ревизии.

Установка дымохода

После монтажа самой ответственной части газовые службы сдают работы и подписывают договор на эксплуатацию оборудования.
Дальнейшие работы по обвязке котла с подключением к отоплению, системе ГВС и электричеству могут производиться силами владельца объекта либо монтажниками из подрядной организации.

Для подключения настенного двухконтурного газового котла требуется проверить его комплектность. Нередко, такие устройства изначально снабжают расширительными бачками и циркуляционными насосами, что исключает необходимость отдельного приобретения и монтажа данных приборов в контур отопления.

Подключение двухконтурного котла к системе отопления

Подключение двухконтурного газового котла к системе отопления проводится при уже смонтированном циркуляционном кольце. Перед монтажом обе магистрали – подающая и обратная – должны быть заведены в помещение котельной. Подключение ведётся в несколько этапов:

Выбирается контур, отвечающий за систему отопления. Как правило, эта часть агрегата снабжается теплообменником большей мощности и габаритов.

Двухконтурный газовый котёл в разрезе

На подводящий патрубок устанавливается спускной клапан для возможности опорожнения котла.
Между патрубком и ближайшим фитингом, а также на трубопроводе подпитки необходимо установить фильтрующие сетки для грубой очистки поступающей в котёл жидкости.
На оба патрубка устанавливаются шаровые краны для блокировки циркуляции теплоносителя в случае проведения ремонтных или демонтажных работ.
Если схема подключения двухконтурного газового котла подразумевает интеграцию в систему с принудительной циркуляцией, на подаче врезается байпас с циркуляционным насосом.
При устройстве закрытой системы отопления, в контуре должно задаваться давление от 1,6 до 1,8–2,0 атм., в зависимости от протяжённости трасс, характеристики отопительного оборудования и этажности здания. Давление задаётся на полимерной мембране расширительного бачка с помощью автомобильного компрессора с манометром.

Давление в расширительном бачке

Когда подключение двухконтурного газового котла к системе завершено, ее заполняют теплоносителем, и оборудование включают в тестовом режиме. Мастер проверяет интенсивность нагрева, а также скорость циркуляции жидкости в сети. Если жидкость в накопительной части агрегата закипает, либо реальная теплоотдача не соответствует заявленной производителем мощности, выполняется настройка системы с её последующей балансировкой.

В видео рассказывают о схеме подключения двухконтурного газового котельного оборудования к системе отопления

Подключение двухконтурного котла к системе ГВС

Чтобы понять, как подключить двухконтурный газовый котел к системе ГВС, необходимо разобраться в его внутреннем строении. Агрегат устроен таким образом, что жидкость, находящаяся в любом из контуров, должна пребывать в постоянном движении. Если этого не происходит, теплоноситель начинает перегреваться. Для отопления данное условие выполняется, так как водная среда постоянно циркулирует по замкнутому контуру. Система ГВС может находиться в состоянии покоя до тех пор, пока потребитель не начнёт забор горячей воды, открыв кран.

Бойлер косвенного нагрева в разрезе

Таким образом, для нормальной эксплуатации схема подключения двухконтурного газового настенного котла в частном доме должна включать в себя накопительный резервуар – бойлер косвенного нагрева. Монтаж системы производится в несколько этапов:

Как правило, на момент подключения котла к ГВС, агрегат уже смонтирован, и к нему подведён газ.
Бойлер косвенного нагрева устанавливается в проектное положение, подключается к системе подачи воды из скважины.
Змеевик, расположенный внутри нагревательного бака, оснащается 2 патрубками для обеспечения нормальной циркуляции теплоносителя.
Подключение бойлера к котлу ведётся по обратной схеме – к отводящему патрубку водогрейной установки присоединяется подающая магистраль котла. Наоборот, к подводящему патрубку – отводящий трубопровод котла.
Нагретая в котле жидкость должна циркулировать по контуру змеевика и постепенно отдавать тепло жидкой среде внутри накопительного резервуара.
Как и с отоплением, при подключении обоих агрегатов на входе и выходе ставятся шаровые краны, обеспечивающие блокировку теплоносителя, и циркуляционной насос, способствующий постоянному движению воды в трубках.

Шаровой кран на патрубке

Чтобы понять, как подключить двухконтурный газовый котел к отоплению и водоснабжению, обе системы монтируются котлу, после чего запускаются одновременно. Во время тестовой эксплуатации мастер проверяет, насколько нагружается каждый из контуров. При необходимости интенсивность нагрева каждого из них меняется, в результате чего производится балансировка.

В ролике перечисляют особенности подключения двухконтурного котла и бойлера косвенного нагрева для совместной работы

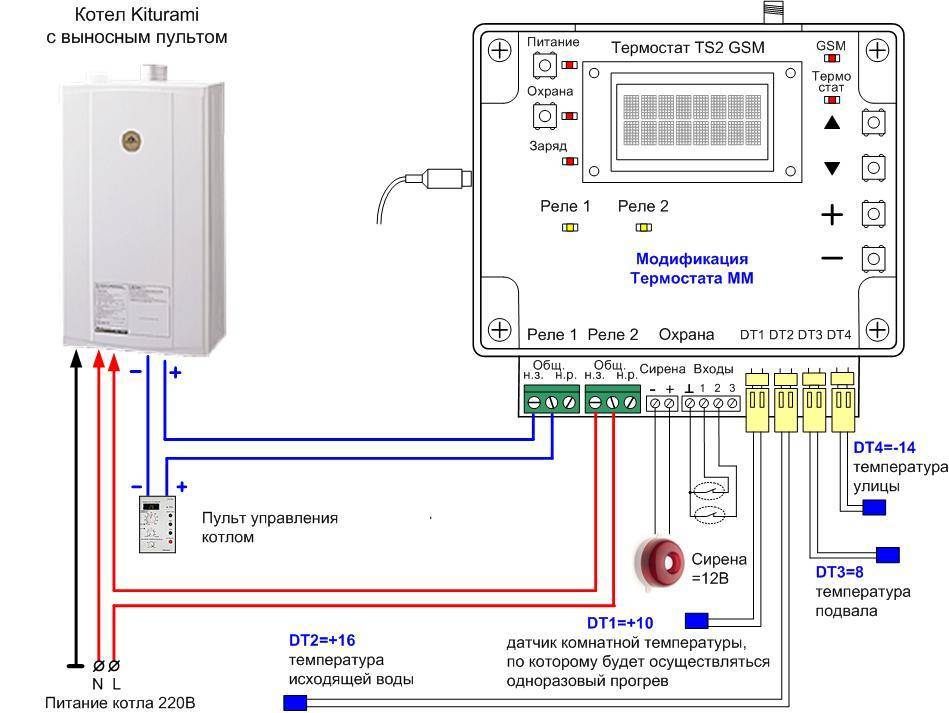

Подключение двухконтурного котла к электричеству

Подключение двухконтурного котла к силовой электрической сети выполняется с целью обеспечения нормальной работы циркуляционного насосного оборудования и автоматики. В остальном, газовое оборудование является энергонезависимым. Чтобы котельное оборудование отвечало эксплуатационным требованиям, при сборке электромонтажной схемы следует учесть некоторые нюансы:

Подключение элементов обвязки котла следует проводить по выделенной кабельной линии с установкой отдельного автомата УЗО в щитке.
Учитывая, что работа электрических приборов сопряжена с движением водной среды, существует риск протечек и замыканий. В связи с этим, всё оборудование должно быть заземлено.

Заземляющий кабель от котла

Лучшим решением будет подключение насосного оборудования единым неразрывным кабелем, с установкой размыкателя цепи. Если такой возможности нет, розетка должна быть выведена таким образом, чтобы подключение производилось только штатным кабелем агрегата, без необходимости включения удлинителей.
В помещении котельной всегда существует риск разлива теплоносителя и подтопления. В связи с этим, точки подключения должны устраиваться на расстоянии минимум 200–300 мм от пола.
Сечение жил должно соответствовать силе тока, на которую рассчитаны автомат и подключаемое оборудование.
ПВХ изоляция должна быть цельной и надёжно защищать проводку от риска пробоя.
После подключения необходимо проверить ток короткого замыкания, время срабатывания УЗО, определить допустимый перекос фаз.

Если напряжение характеризуется постоянными перепадами, в помещении котельной ставится стабилизатор напряжения, который также защищает сеть от повышенных пусковых нагрузок при включении.

В видео рассматривают схемы обвязки котлов при их подключении к силовой электрической сети

Стабилизатор напряжения

Улучшение работы систем отопления и ГВС

Корректно собранная схема подключения напольного двухконтурного газового котла к основным системам частного жилого дома гарантирует многолетнюю бесперебойную эксплуатацию. Для улучшения работоспособности инженерных сетей в здании эксперты советуют придерживаться следующих простых правил:

На вводе каждый контур следует снабжать обратным клапаном для предотвращения оттока жидкости на случай остановки циркуляции теплоносителя.
Учитывая, что контур для ГВС остаётся в рабочем состоянии круглый год, в систему следует интегрировать полотенцесушители из расчёта по 1 единице на каждый санузел. Данные элементы сети обеспечивают круглогодичное локальное отопление, а также предотвращают образование повышенной влажности в помещении.
Все свободные участки трубопроводов при соединении котла и бойлера косвенного нагрева должны быть обмотаны эффективной теплоизоляцией для снижения риска теплопотерь.

Изоляция магистралей

По правилам установки водогрейного устройства, следует размещать его на минимальном расстоянии от кранов в санузлах. В противном случае в утренние часы необходимо сливать холодную воду из трубопроводов до тех пор, пока они не заполнятся нагретой жидкостью из бойлера.
Всё оборудование котельной должно быть автоматизировано для более эффективного использования теплоносителя и исключения рисков перегрева. Лучшим решением будет установка внешнего термодатчика, реагирующего на изменение климатических параметров наружного воздуха с корректировкой интенсивности работы системы.
Раз в сезон, следует производить контрольную проверку работоспособности системы, а также профилактическую чистку труб и бойлера, что снижает риск зарастания магистралей.

Газовое котельное оборудование следует подбирать с небольшим запасом мощности. При работе котла на пределе возможностей на протяжении всего отопительного периода элементы горелки и теплообменники быстро выходят из строя.

В видео подробнее о корректном подключении двухконтурного газового котельного оборудования

Коротко о главном

Двухконтурный газовый котёл является оптимальным решением для одновременного подключения систем отопления и ГВС к одному источнику тепловой энергии в небольшом частном доме. Котлы могут быть настенными или напольными, их мощность подбирается, исходя из расчётных данных, приведённых в нормативной документации. Подключение устройства к газораспределительной сети выполняется силами специализированных организаций. Дальнейшая обвязка котла может выполняться самостоятельно. При подключении системы ГВС для двухконтурного агрегата потребуется приобрести и смонтировать бойлер косвенного нагрева.

Почему вы решили выбрать двухконтурный газовый котел? На какие характеристики модели обращали наибольшее внимание при выборе? Столкнулись ли вы с какими-либо сложностями при установке и эксплуатации оборудования?

Автор

Руслан Темченко Специальность: Инженер

Все статьи

Профессионально установленный проточный водонагреватель Navien – СДЕЛАНО!

Хорошо. .. где мы были? Наш водонагреватель блестяще вышел из строя из-за водопада в подвале, но наш WaterCop спас нас, отключив воду.

Исцеляя нашу уязвленную гордость за то, что допустили такую катастрофическую неудачу, как теоретически ответственные домохозяйки, мы несколько дней принимали душ из ведра и бесконечно исследовали водонагреватели. В конце концов мы остановились на безбаковом водонагревателе, наняли установщика и устроили полную катастрофу в самой большой зоне бедствия в нашем доме, вырвав стену подвала, которая раньше была перед старым сломанным водонагревателем.

После того, как мы добрались до этого места, мы вычистили все из подвала и были готовы к установке нашего безбакового водонагревателя.

Брент, наш установщик из Tankless Concepts, приехал к нам вовремя и был готов к установке. Когда он начал, он выгрузил содержимое своего грузовика на нашем заднем дворе и использовал двор как плацдарм. Мне понравилась эта часть проекта, потому что я должен был просмотреть все, что устанавливалось. Я был как ребенок на водонагревателе Рождественским утром.

Многие люди рассматривают наем кого-то для выполнения работы как способ выполнить работу без приложения усилий. Независимо от того, способен ли клиент выполнять работу или нет, люди, как правило, придерживаются подхода, основанного на невмешательстве, когда за дело берется профессионал.

Лично я рассматриваю деньги, потраченные на найм профессионала для завершения работы, как оплату образовательного курса, где профессионал выполнит работу, пока я наблюдаю и учусь. Я надеюсь, что в следующий раз, когда я буду работать над подобным проектом, возможно, я смогу сделать часть или все это сам. По крайней мере, мне нравится знать, что происходит, что устанавливается, как это делается и почему это делается так, как есть.

В случае с нашим водонагревателем, я очень хотел полностью установить его самостоятельно, но я знал, что мой обычный темп (медленный) не сработает, учитывая тот факт, что у нас не было горячей воды, и что было достаточно слишком много переменных (новая вентиляция и газовая линия), о которых нужно беспокоиться, поэтому я не мог просто выбить это самостоятельно. Но вместо того, чтобы просто позволить Бренту сделать это, я сделал то, что лучше, чем «сделай сам»… Я получил разрешение целый день зависать над нашим установщиком и учиться.

Пока Брент все готовил, я немного поболтал с ним и убедился, что он не против того, чтобы я был под рукой в качестве ресурса весь день, так что, если я ему понадоблюсь для второго набора рук в чем-либо или даже для размышлений через что-то вслух, чтобы просто дать мне знать. Брент собирался работать над установкой в одиночку, поэтому ему понравилась идея помочь с парой рук, и он не возражал против того, чтобы я следовал за ним. Выиграй, выиграй.

День действительно начался с демонтажа старого бака. Я уже перерезал линии и удалил вентиляцию перед установкой, так что все, что нужно было сделать Бренту, это отсоединить газовую линию и вытащить старый бак из подвала. Другой парень из Tankless Concepts заскочил, чтобы помочь поднять танк из подвала, что определенно было работой 2-3 человек. Так как бак был ржавый и треснутый, все еще было немного грубости, мы не хотели залезать ни на один из наших ковриков, когда они уходили. Поэтому мы подняли старый резервуар и положили под него и вокруг него большой мешок, чтобы вся вода оставалась на месте.

Как только старый резервуар исчез, весь подвал действительно открылся, и Брент мог приступить к установке.

Первое, что мы сделали, это определили место для вентиляции. Первоначально Эд (который сделал нашу цитату) был обеспокоен тем, что в ближайшей полости балки не хватит места для вентиляционного отверстия. Однако, когда я начал осмотреться, я нашел хорошее место, где мы могли запустить вентиляцию с очень коротким отрезком ПВХ в открытой полости балки.

Поскольку старая печь использовала наш дымоход для вентиляции, эта новая прямоточная вентиляция из ПВХ была для меня новым животным, но я давно хотел поиграть с ним. У нас было несколько вариантов с устройством Navien, которое мы устанавливали.

Мы могли бы сделать два отверстия во внешней стене и проложить два отрезка ПВХ, разделенных расстоянием не менее 12 дюймов от центра к центру. Такой подход позволил бы более низкому профилю смотреть наружу, но потребовал бы нескольких отверстий в стене.
Мы могли бы запустить один 3-дюймовый концентрический вентиляционный клапан, который вкладывает выхлопную и впускную трубы друг в друга, позволяя сделать только одно отверстие во внешней стене. Но заглушка из ПВХ на трубе, как сказала Венди, «выглядит как гигантский уродливая грудь!”

Взвесив наши варианты и рассмотрев различные установки, мы с Брентом пришли к выводу, что концентрический вентиль с одним отверстием — это то, что нужно. В конечном итоге мы покрасим его в цвет дома, чтобы он как бы гармонировал с ним и не был особенно похож на грудь.

Выбрав тип вентиляционного отверстия, мы начали работу по установке отверстия в кирпиче. Честно говоря, тот факт, что нам пришлось просверлить кирпич изнутри наружу, а затем проделать 3-дюймовую дыру во внешней кирпичной кладке нашего дома, заставил меня немного умереть внутри, но если это означает, что когда-нибудь у нас может быть второй рабочий камин, оно того стоит.

Просверлив пилотное отверстие изнутри, Брент начертил маркером линию там, где нам нужно было разместить большое отверстие…

…и начал долбить долотом с электрическим молотком.

Ему потребовалось всего около 5 минут, чтобы проделать довольно красивую дыру в стене дома…

…и мы вставили концентрическую вентиляцию на место, чтобы проверить, подходит ли она идеально и плотно.

Не волнуйтесь, это всего лишь примерка. На самом деле он полностью прилегает к дому.

Как только вентиляция была установлена, Брент принялся вешать безбаковый обогреватель на стену. Он начал с трех обработанных давлением 2×4 выстрелов в кирпич.

Затем он прикрутил кусок фанеры 3/8 дюйма к этим плитам, обработанным давлением. Эта фанера служит основой для нагревателя, в то время как плиты, обработанные давлением, удерживают все это от потенциально влажной стены фундамента.

Монтаж нагреватель без бака был очень прост.Устройство поставляется с металлической скобой, которая крепится к верхней части опорной доски, и нагреватель подвешивается прямо на эту скобу. Затем он крепится к основанию двумя винтами через монтажные отверстия.

После установки нагревателя следующим логическим шагом является подключение вентиляции. У нас такая узкая область, куда идет нагреватель, поэтому ожидание подключения вентиляционного отверстия на более позднее время может вызвать только трудности. Я вышел на улицу, убедился, что вентиляционное отверстие находится на достаточном расстоянии от стены, и отметил место фломастером. Затем Брент обрезал вентиляционные трубы по длине и все соединил.

Было странно видеть это новое причудливое устройство на стене, а не наш старый и ужасный водонагреватель. Но странно в хорошем смысле.

Следующим этапом процесса было подключение горячего и холодного водопровода к входу и выходу в нижней части устройства. В то время как сантехника, как правило, довольно прямолинейна, особенно когда дело доходит до пайки меди, Брент полностью поразил меня. Он показал мне способ соединения медных труб без пайки с помощью очень дорогого и специализированного инструмента.

Речь идет о Rigid Propress. Я, вероятно, сделаю пост во вторник на Toolbox, посвященный этому, но это инструмент, в котором используются штампы разного размера со специальными медными фитингами со вставными резиновыми кольцами.

Детали соединяются вместе, и система зажима инструмента прикладывает огромное давление, чтобы не было ни флюса, ни пламени, ни паяных соединений на меди. Инструмент совсем не дешевый, но за 1500–3000 долларов вы получите инструмент, который позволит вам собрать кучу беспаечных соединений за считанные минуты, что традиционным способом может занять несколько часов. Это определенно не инструмент для любителей, но если вы занимаетесь сантехническими работами, его определенно стоит арендовать на день.

Примерно через 20 минут Брент выполнил все соединения водопровода, и пришло время перейти к следующему шагу, газопроводу.

Аспект газопровода в проекте был немного сложным. Нам требовалось 199 900 БТЕ. Наша существующая газовая линия и коллектор были слишком малы для водонагревателя, поскольку он разделил бы работу с печью и камином. Чтобы получить горячую воду как можно раньше, планировалось установить новый нагреватель, используя существующую 1/2-дюймовую линию, поскольку в ближайшее время мы не будем использовать камин или печь. Затем придет Брент. назад и провести новую газовую линию с тройником на счетчике, чтобы получить больший объем газа, который нам нужен.Все это он определил с помощью расчетов, основанных на длине участка трубы, существующем размере трубы, необходимом БТЕ газа. печь и камин и небольшая схема расчета.

Слово мудрым. Чтобы выполнить работу с газопроводом, вам нужно быть лицензированным сантехником в нашем районе, и это основная область, где я не могу сделать это решение своими руками. Тем не менее, подключение газовых соединений на самом деле очень просто. Главное здесь знать, как вам разрешено управлять газопроводом, какие соединения делать, какие перекрытия использовать и все маленькие особенности, которые приходят с территорией. Другими словами, когда вы наблюдаете за кем-то, кто действительно знает, что делает, все это выглядит очень просто, но на то есть причина, они действительно знают, что делают.

В этот момент мы были очень близки. Я почти чувствовал, как возвращается горячая вода. Был только один последний шаг с установкой, который был необходим. Этот водонагреватель является высокоэффективным конденсационным агрегатом, что означает, что он образует конденсат как побочный продукт эффективности. Подобно кондиционеру, этот конденсат необходимо удалить из устройства и вытолкнуть из дома. Поскольку рядом с нами стоит хозяйственная ванна, это было идеальное место для выхода конденсата из дома. Брент подключил небольшой насос с отрезком прозрачной пластиковой трубки, которая откачивала конденсат из устройства в ближайшую раковину.

Он также создал небольшую воронку, которая позволяла бы конденсату стекать в насос, сохраняя при этом воздушный зазор. Этот воздушный зазор важен для правильного функционирования. Если труба идет прямо к насосу, нагреватель определяет наличие конденсата как запасного конденсата. При обнаружении ложного резервного копирования устройство выключается в качестве меры предосторожности. Этот небольшой метод воронки устраняет эту неприятность.

Итак, наш новый водонагреватель был установлен, и мы больше не жили без функционального душа в нашем доме. Я использовал немного герметика Big Stretch на внешней стене нашего дома, чтобы заделать зазоры, оставшиеся вокруг новой вентиляционной трубы, и напылил небольшую изоляцию из аэрозольной пены на внутреннюю часть стены, чтобы изолировать любые сквозняки холодного воздуха, которые могут попытаться проникнуть внутрь. внутрь через стену.

Брент рассказал мне о простом цифровом управлении устройством, объяснил настройки нагрева, как отрегулировать температуру и какова обычно идеальная температура. Мы также рассмотрели различные части системы и назначение каждой из них.

Теперь вы знаете нас, мы обычно не нанимаем людей для работы по дому, но когда мы это делаем, и у нас есть хороший опыт работы с ними, мы чувствуем, что выиграли в лотерею. Именно так обстоит дело с Tankless Concepts, и мы очень довольны ими. Их группа обеспечивает вежливое и индивидуальное обслуживание, все они достаточно хорошо осведомлены, когда дело доходит до их работы и продуктов, и мы чувствовали, что получали честные и точные ответы и советы на каждом этапе процесса. Линда, координатор проекта, даже предприняла дополнительные шаги, необходимые для проверки проблемы газопровода с нашей газовой компанией, прежде чем мы даже договорились о продолжении проекта с ними. Лучше всего то, что они очень дружелюбны к собакам, и Лулу сразу же приняла их и доверилась им, что важно, когда они приходят и уходят в течение дня. Хотя ей нравилось следить за ситуацией.

И если вас интересует цена, наш водонагреватель с установкой, включая модификацию газовой линии и запуск новой вентиляции, обошёлся чуть более 3600 долларов. Это немного дороже, чем новый нагреватель бака, но ненамного. Само устройство было дороже, чем резервуар, что во многом объясняет более высокую стоимость, но установка проходила примерно так же, как несколько предложений, которые мы получили от других сантехников. Замена высокоэффективного бака с прямой вентиляцией обошлась бы примерно в 2400-2700 долларов, но срок службы бака примерно вдвое или меньше, чем у безбакового. В конечном счете, наименее затратным путем было бы сохранить существующую вентиляционную и газовую линии и просто заменить бак новым баком, что по-прежнему стоило бы около 1200 долларов, но это забило бы гвоздь в гроб любого второго. функциональный камин.

В конце концов, мы обязательно добавим Tankless Concepts в наш список местных рекомендаций, когда речь идет как о безрезервуарных водонагревателях, так и о работах с дымоходами (что является их другой специализацией). Мы слышали хорошие отзывы от друзей, соседей и читателей блогов, так что это касается не только нас. Если вы в конечном итоге используете их для чего-либо, обязательно скажите им, что Old Town Home прислал вас. Кроме того, нам может понадобиться позвонить им в будущем, когда мы захотим, чтобы наш второй камин снова работал.

А пока мы будем наслаждаться бесконечной горячей водой, увеличенным пространством в подвале и сниженным риском катастрофических бедствий, связанных с затоплением подвала. Если я понадоблюсь, я буду в душе следующие несколько часов, наслаждаясь горячей водой.

navien 240a схема рециркуляции – Google Поиск иген

NPE‑A Брошюры, руководства и документы — Navien

www.navieninc.com › series › npe-a › downloads

Брошюры, руководства, руководства, этикетки, спецификации, чертежи, модификации и сертификаты для Navien NPE‑ Конденсационные проточные водонагреватели серии А.

Navien NPE-240A Руководство по установке онлайн [23/74] 118598 – Mans.io

mans.io › … › Руководство по установке Страница: 23

Navien NPE-240A 22 Установка водонагревателя ВНИМАНИЕ! снимите крышку рециркуляции. Режим внутренней рециркуляции. На следующей диаграмме показано внутреннее устройство.

Ähnliche Fragen

Есть ли у Navien 240A рециркуляционный насос?

Есть ли в Navien NPE 240s2 рециркуляционный насос?

Почему мой проточный водонагреватель Navien не циркулирует?

Жилая установка рециркуляции с Navien NPE A для более быстрого нагрева . .. – YouTube

www.youtube.com › смотреть

27.01.2021 · Как настроить водонагреватель Navien Tankless для рециркуляции в жилом доме..
Дауэр: 2:40
Прислан: 27.01.2021

Navien NPE-240 A Рециркуляционная линия – YouTube

www.youtube.com › смотреть

07.03.2021 · Navien NPE-240 A Рециркуляционная линияwww.amazon.com/shop/miheatingguyMilwaukee 2131 …
Дауэр: 26:04
Прислан: 07.03.2021

Контроль рециркуляции – YouTube

www.youtube.com › смотреть

16.06.2022 · Контент YouTube предназначен только для ознакомления. Информация здесь предоставляется «как есть» «с …
Dauer: 5:55
Прислан: 16.06.2022

[PDF] Navien-30022965A-Install-Instructions.pdf – Amazon S3

s3.amazonaws.com › s3.supplyhouse.com › product_files › Navien-3… 9 0003

См. к следующей диаграмме компоновки NaviCirc. Подключение к крану горячей воды. Подключение к подводу горячей воды. Вход холодной воды.

[PDF] Руководство по установке — Конденсационные водонагреватели NPE — HVAC Direct

hvacdirect.com › hvac › pdf › Navien-NPE-Install

Водонагреватели Navien поставляются с верхним монтажным кронштейном, который подходит … для моделей 210A/240A. … На следующей диаграмме показан поток внутренней рециркуляции для.

Рециркуляционная линия Navien 240A – Love Plumbing & Remodel

terrylove.com › … › Форум безрезервуарных водонагревателей

10.01.2021 · Несколько месяцев назад был установлен Navien 240A, и горячая вода кажется … Он перезвонил и направил меня к схеме в руководстве на стр. 24 …

Установка Navien NPE-240A и NaviCirc, вопрос 9.0003

Navien 240A внезапно стал не таким горячим в режиме внутренней рециркуляции

Navien NPE 240A с клапанами Navicirc — Love Plumbing & Remodel

Navien NPE-240A горячая вода долго доходит до крана terrylove.com

Серия NPE-A2 – Navien

Газовый котел навьен схема подключения: Купить Navien EQB-08HW, Настенный электрический котёл Навьен по цене 35 034,00 руб. на официальном сайте дилера

Настенный газовый котел NAVIEN Deluxe S – 24k

Обновление самого популярного настенного котла — Navien Deluxe S.

Приходите за газовым NAVIEN Deluxe S — 24k в Теплопартнер, вы получите:

Адекватные цены

Выбор отопительного оборудования для любых целей

Всё необходимое в одном месте

Подключение двухконтурного газового котла – Схема подключения двухконтурного газового котла

Содержание

Типы газовых котлов

Правила подключения газового котла

Двухконтурный котел и бойлер косвенного нагрева

Схемы подключения двухконтурного котла

Подключение двухконтурного котла к системе отопления

Подключение двухконтурного котла к системе ГВС

Подключение двухконтурного котла к электричеству

Рекомендации по подключению двухконтурного котла

Улучшение работы систем отопления и ГВС

Коротко о главном

Автор

Поделиться

Поделиться

Профессионально установленный проточный водонагреватель Navien – СДЕЛАНО!

navien 240a схема рециркуляции – Google Поиск иген

Добавить комментарий Отменить ответ
