Монтаж системы контроля протечки воды Нептун

Процесс подключения системы защиты от протечек Neptun Base состоит из трех отдельных больших этапов:

1. Подключение Контроллера (Управляющего модуля)

2. Подключение шаровых кранов с электроприводом

3. Подключение датчиков, определяющих протечки воды

Подробнее об этом, а также о том, как правильно подготовить электропроводку для установки, какие необходимо прокинуть провода, мы описывали в статье «Установка защиты от протечек Нептун».

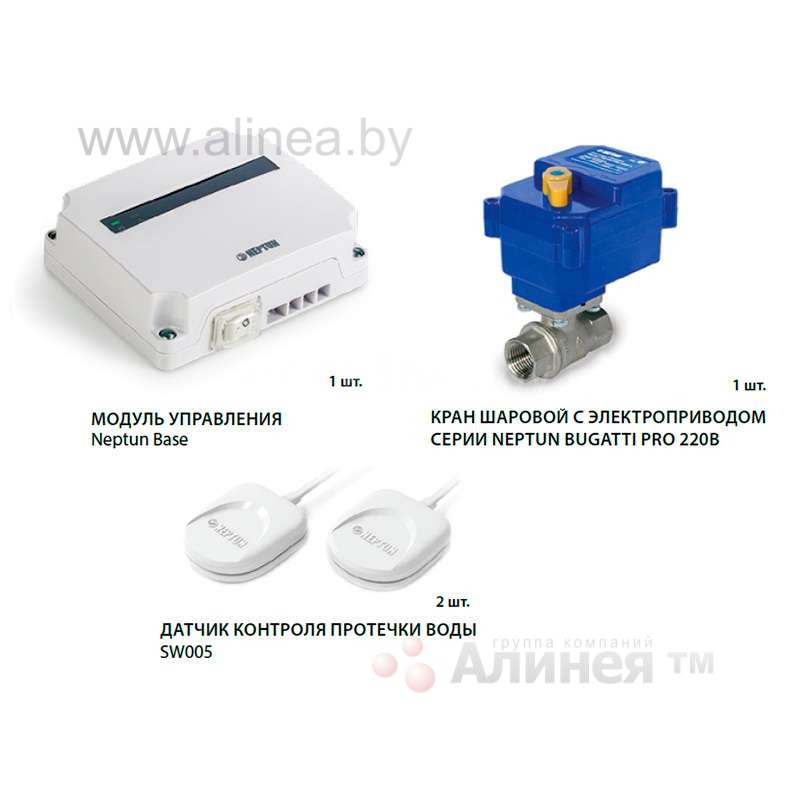

Для примера мы взяли самый популярный комплект – Neptun Base. Выполнив прокладку всех необходимых проводов и установив контроллер можно приступать к монтажу системы.


Подключение Контроллера (Управляющего модуля)

Контроллер Neptun Base – это основа всей системы, к нему подключаются все остальные компоненты комплекта. Более того, в зависимости от выбранной конфигурации, существует возможность подключения иных внешних устройств, позволяющих значительно расширить функциональность всей системы.

В нашем примере, мы уже установили управляющий модуль Нептун Base в слаботочном распределительном щите квартиры и провели до него все необходимые провода, от остальных устройств (шаровых кранов и датчиков, определяющих протечки). Теперь можно начинать подключение проводов к клеммам контроллера.

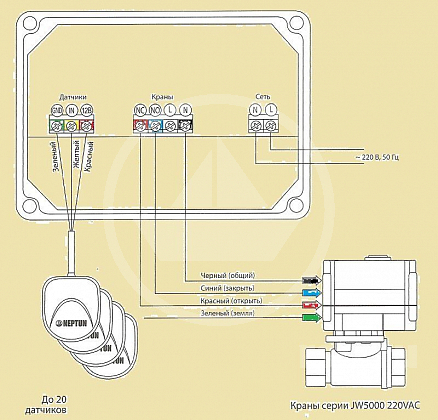

Подробную схему подключения контроллера Нептун Base мы рассмотрели в предыдущей статье «Схема подключения Neptun Base». Опираясь на нее приступаем к монтажу.

Первым делом отключаем подачу электрического тока в месте установки.

Далее начинаем по порядку – слева на право, подключаем провода датчиков, определяющих протечки в соответствующие клеммы на плате блока управления Neptun Base, согласно схеме. В нашем случае, монтаж осложняется тем, что в квартире установлено сразу пять датчиков, а клеммы контроллера не предназначены к одновременному подключению такого количество проводов.

Выход из этой ситуации был мгновенно найден. Так как контроллер Нептун Base не имеет функции индикации того, какой именно сработал датчик протечки и все они подсоединяются к одному блоку клемм, поступаем следующим образом:
Соединяем в небольшой распределительной коробке кабеля идущие до всех датчиков между собой по цветам, добавляя еще один аналогичный остальным – ОБЩИЙ провод. Который и подключаем к соответствующим клеммам контроллера, согласно схеме.

Обратите внимание! Цветовая маркировка прокинутого нами кабеля не совпадает с цветом жил датчиков. Запомните последовательность выполняемого подключения, какие провода вы поместили в какие клеммы, чтобы потом верно подключить датчики с другого конца кабеля.

Далее подключаем провода, идущие до шаровых кранов с электроприводами. Так как мы используем всего два запорных электрокрана, подключаем к клеммам контроллера оба этих провода, попарно зажимая одинаковые жилы в колодках.

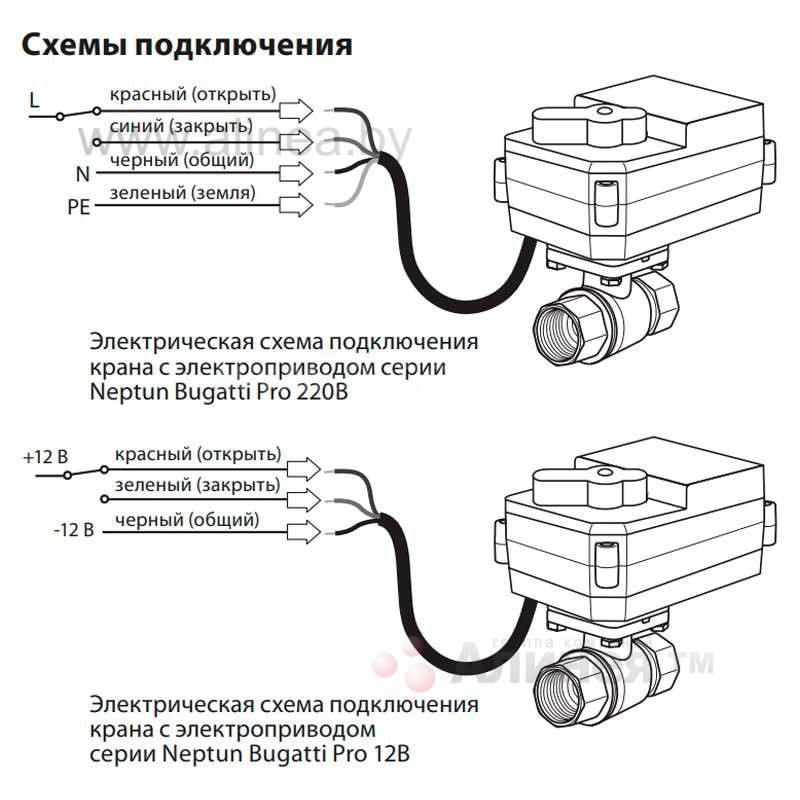

В нашем комплекте поставки Neptun Base используются шаровые краны JW5020 220VAC (аналог JW5000 220VAC), их подключение выполняется по схеме, представленной выше. Если же у вас другие электрокраны, внимательно ознакомьтесь перед монтажом с инструкцией, схема подключения может быть совершенно иная!

Подключать необходимо именно так, как показано у нас, третья (если считать слева) клемма остается пустой, о подсоединении желтого оставшегося не подключенным провода, мы напишем ниже.

В оставшуюся двойную клемму на плате контроллера подключаем питающие провода, как показано на изображении ниже. Белый – это фаза, Синий – ноль.

Осталось присоединить заземление (защитный ноль) из питающего кабеля – Желто-зеленый провод. Его мы?/ с помощью клеммника WAGO? объединяем с желтыми жилами кабелей идущих до шаровых кранов с электроприводом, которые остались неподключенными.

На этом подключение контроллера (Управляющего модуля) завершено. Можно установить на место лицевую панель, затянуть крепежные винты и переходить к монтажу остальных компонентов системы контроля протечек воды.

2. Подключение шаровых кранов с электроприводом



Первым делом шаровые краны с электроприводом устанавливаются на стояках воды, сразу после вводных кранов и защитных фильтров. Подробнее о том, как установить электрокраны системы Нептун Base, можете узнать на специализированных сайтах с сантехническим уклоном, сейчас мы не будем на этом заострять внимание.



Соединение проводов шаровых кранов с теми, что проложены нами до контроллера, для наилучшей защиты, выполняем в распределительной коробке, выбрав самые миниатюрные.



Внутри распачячнной коробки провода соединяем с помощью клемм Wago (как показано на изображении ниже) или любых иных. Не забывайте о том, что цветовая маркировка проводов электрокранов и тех, что проложены до управляющего блока не совпадает, поэтому кроме схемы подключения, важно учитывать то, как вы подключены провода к контроллеру.

Так как система Нептун Base не умеет определять из какого стояка произошел прорыв, она при обнаружении протечки перекрывает абсолютно все подключенные к ней электрокраны. Поэтому если запорные шаровые краны расположены рядом друг с другом, вполне можно подключать их к одному кабелю, идущему к блоку. В нашем примере от контроллера до кранов было проложено два кабеля (по числу электрокранов), но подключали мы их все вместе, для большей надежности.


3. Подключение датчиков, определяющих протечку воды





Для подключения датчиков протечки воды, удобно использовать миниатюрные распределительные коробки, в которых и осуществлять соединение. Подойдут такие же как мы использовали при монтаже электрокранов.

Такие распред коробки легко поместятся практически везде, при этом будут защищать соединение от многих негативных внешних воздействий, оставляя возможность быстрого доступа, для ревизии или оперативной замены датчика.

Соединение выполнять удобнее всего с помощью клеммников, можно использовать как винтовые, так и клеммники иных видов подходящие для соединения многожильного кабеля. В таких условиях дальнейшая замена или демонтаж датчика протечки не вызовет никаких проблем даже у неподготовленных пользователей.

Соединение можно выполнять так:

Или так

Подключение проводов выполняем по схеме, представленной в начале статьи, при этом не забываем про различие цветовой маркировки у проводов датчика и кабелей, проложенных нами от датчиков до контроллера.

Соединяем провода, исходя из выполненного нами подключения в управляющем блоке Neptun Base, как показано на изображении ниже.

После чего, закрываем крышку распаячной коробки и укладываем датчик протечки воды Нептун, в удобном для своевременного определения прорыва воды месте (под ванну, раковину, душевую кабину, радиаторы отопления и т.п.).
Контактные площадки датчика должны быть направлены вниз.






Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.

После выполнения всех этих этапов можно включать подачу электричества и тестировать работу системы.

Для проверки правильности работы системы Нептун, необходимо имитировать процесс прорыва воды, намочив (замкнув) контактные пластины датчика протечки воды.



Если система протечки воды подключена верно, при обнаружении прорыва воды, вы услышите пронзительный звуковой сигнал из контроллера, а также увидите на нем горящий индикатор аварийной ситуации (красный значок).



Так же в течении нескольких секунд закроются шаровые электрокраны и подача воды в квартиру прекратится, это легко проверить просто открыв любой кран. После чего можно выключить систему, с помощью клавиши-качели на контроллере, При этом краны останутся закрытыми, но пропадает раздражающий звуковой тревожный сигнал.

Для того, чтобы возобновить водоснабжение квартиры после потопа, достаточно просто устранить протечку, а именно создать условия при которых датчики не будут погружены в воду. После чего включить контроллер и если все в порядке, световой индикатор покажет стандартный режим работы (зеленый значок) и в течении короткого промежутка времени будут открыты шаровые краны.

На этом монтаж системы Neptun Base закончен, если у вас будут какие-нибудь вопросы по системе Нептун, ее монтажу и установке, пишите в комментариях к статье – обязательно постараемся помочь!



Как подключить датчик контроля протечки воды Нептун SW007 к блоку КСИТАЛ-GSM

Датчик контроля протечки воды SW007



Производитель: Neptun

Особенность: Тип выхода: открытый коллектор (нормально разомкнутый). Максимально допустимый выходной ток: 50мА. Тип подключения: трехпроводное. Напряжение питания: 12В…24В

Назначение выводов датчика:

  • Красный “+Uпит”
  • Желтый “IN”
  • Зеленый “GND”

Если датчиков на одном шлейфе предполагается больше, чем три, то датчики добавляются в схему как тот, что левее (без резистора) по последней схеме.

На одном шлейфе всегда подключается не более одного резистора

!

Для данного подключения используются стандартные (по умолчанию) пороги срабатывания зоны (25%-75%). Менять их не нужно.

На рисунках приведены схемы подключения на один шлейф одного, двух и трех датчиков одновременно.

Схема подключения одного датчика протечки воды SW007 на один шлейф Кситал:



Схема подключения двух датчиков протечки воды SW007 на один шлейф Кситал:



Схема подключения трех датчиков протечки воды SW007 на один шлейф Кситал:





Источник (официальная документация):

  • ПАСПОРТ ИНТСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ РЭА. 00076.02 П(ИМ)
